Высота вентканалов над кровлей: делаем правильный расчет

От грамотно обустроенной вентиляции во многом зависит не только комфортность проживания в доме, но и срок его эксплуатации. Излишняя сырость может погубить строение в считанные годы. Одним из главных показателей вытяжных систем является высота вентканалов над кровлей. Ее расчет проводится в соответствии со строительными нормами и правилами. Отклонение от них приводит к нарушению воздухообмена, что может быть прецедентом для создания нездорового микроклимата в комнатах и возникновения у людей опасных заболеваний.

Худшим вариантом развития событий является поступление в помещения угарного газа из дымовой трубы. Рассмотрим основные аспекты относительно определения высоты вентиляционной трубы над крышей в зависимости от типа строения, конфигурации кровли и других нюансов.

Зачем частному дому вентиляция

Конструктивно жилые здания представляют собой замкнутые пространства, надежно изолированные от внешней среды. Стены, двери и окна защищают помещения от осадков, теплого и холодного воздуха, пыли, животных и насекомых.

Однако, подобная изоляция от внешнего мира дает такие побочные эффекты:

• При дыхании людей образуется углекислый газ, который в высокой концентрации вреден для здоровья. Если от него не избавляться, то плохое самочувствие — это самая меньшая из возможных неприятностей.
• Постоянная сырость. Жизнедеятельность людей (стирка, влажная уборка, принятие водных процедур, приготовление пищи) неразрывно связана с образованием повышенной влажности.
• Накапливание угарного газа от работы отопительных котлов. А это — реальная угроза для жизни.

Неправильный расчет удаления отработанных воздушных масс из помещения приводит к возникновению сложных, а иногда и неразрешимых вопросов.

Что будет если сделать некачественно

Не вникая в суть технологии вентиляции, многие считают, что достаточно поставить кондиционер и задача будет решена. Однако, этот агрегат гоняет воздух внутри помещения, совершенно его не освежая.

Отсутствие или неправильный расчет длины воздуховода чревато такими последствиями:

1. При отсутствии притока насыщенного кислородом свежего воздуха жильцы дома будут страдать от головных болей. У них нарушится сон, ослабится иммунитет, снизится работоспособность.
2. Из-за постоянной сырости на стенах, мебели, вещах и продуктах разовьется грибок и плесень. Патогенная микрофлора крайне опасна для здоровья, разрушает элементы интерьера.
3. Страдает эстетическая составляющая. Избыточная влага оседает на стенах и окнах. На стеклах образуется испарина, постоянно стекающая на подоконники.

Согласно действующим снипам вентиляцию рекомендуется устанавливать в помещениях, которые не имеют окон. К ним относятся ванные комнаты, туалеты, кладовые и кухни, независимо от их архитектуры.

Виды вентиляции

Согласно требований пожарной безопасности системы кондиционирования воздуха должны быть установлены во всех домах, оборудованных котлами, работающими на любом виде топлива.

Вентиляция может быть естественная и принудительная. Кратко остановимся на особенностях каждой.

Естественная

Как правило, устанавливается в высоких домах, где разница по высоте входного отверстия (окон) до конечной точки вывода вентиляции (среза трубы) довольно существенна. Отток воздуха происходит по причине разницы в атмосферном давлении на разных уровнях строения. Скорость потока зависит от силы ветра, регулируется путем изменения параметров входных и выходных отверстий.

Механическая

Предполагает установку одного или нескольких вентиляторов. Используется для обустройства внутренних помещений, где нет естественного притока воздуха для создания достаточной тяги. В ряде случаев механическое кондиционирование делается при незначительной разнице температуры воздуха внутри и снаружи строения.

Для создания комфортного микроклимата организуется его принудительное откачивание с помощью оконных или настенных вентиляторов.

Мощность изделий подбирается индивидуально.

Как правильно определить высоту трубы

Этот фактор является определяющим при проектировании системы вентиляции. Провести необходимые расчеты необходимо еще на стадии составления чертежей инженерных коммуникаций будущего дома. В процессе строительства или по его окончании внести коррективы и изменения будет крайне затруднительно или невозможно.

Что влияет

На общую высоту вытяжного воздуховода оказывает влияние сразу несколько факторов.

Наиболее существенные из них следующие:

• перепады температуры в помещении и за окном;
• наличие рядом трубы дымохода от котла отопления;
• господствующее направление ветра и его сила;
• степень сопротивления трения воздуха о стенки трубопровода;
• конфигурация вытяжной системы, наличие и количество углов.

Так, в летнее время тяга значительно снижается, так как температура внутри и снаружи дома почти одинакова. Однако, чрезмерно высокая труба может представлять опасность в плане падения при сильных порывах ветра.

Конструкция кровли

Крыши жилых сооружений имеют различную форму. В бесснежных регионах страны с небольшим количеством осадков накрывают дома плоской кровлей, так как это проще, быстрее и дешевле. Высота вентканала здесь не имеет особого значения. Главное, что обеспечивалась достаточная тяга, для этого нужно 50-60 см возвышения при расположении трубы рядом с коньком кровли или парапетом.

В случаях обустройства строений со скатными крышами необходимо учитывать соотношение между их самой высшей точкой и срезом вентканала.

Если расстояние до конька меньше 150 см, то трубу нужно поднимать над кровлей на 40-50 см. При большем удалении ее необходимо поднимать над коньком не менее, чем на 100 см. Это обеспечит захват выходящего воздуха ветром и создание хорошей тяги.

Правила противопожарной безопасности

Поскольку в дымоход поступают не только продукты горения, но и искры, система отопления требует повышенного внимания с точки зрения пожарной безопасности.

Для того, чтобы свести к минимуму саму вероятность возникновения пожара, необходимо придерживаться таких правил:

• между дымоходом вытяжных труб и вентканалом должно быть не менее 3 метров для предотвращения попадания искр и угарного газа;
• высота вентиляционной и дымоходной трубы должна быть одинаковой по уровню;
• обогрев внешней трассы необходимо делать безопасным в плане возможности воспламенения.

Если вытяжка и дымоход проходят снаружи здания, то их следует разделить теплоизоляционным материалом, чтобы избежать прогорания вентканала.

Сечение

При проведении проектирования вытяжной системы в частном доме нужно изначально определиться с конфигурацией трубопровода. К этому вопросу нужно подойти дифференцированно, не выбрав эстетичность в ущерб практичности и наоборот.

Существуют такие варианты выбора сечения труб для обустройства магистрали:

1. Круглое. По таким каналам воздух движется лучше всего, не создавая завихрений и обратных потоков.
2. Прямоугольное. Смотрится хорошо, как внутри, так и снаружи дома. но аэродинамические качества таких вентканалов несколько хуже.

Оптимальным решением является прокладка прямоугольных каналов внутри помещения, а круглых в технических комнатах и на тыловых стенах дома.

Вид: естественный или механический

Что касается выбора вида вытяжной системы, то в большинстве строений она комбинированная. В жилых комнатах используется естественный способ удаления загрязненного воздуха за счет разницы в температуре и давлении. Вентканалы маскируются коробами, краской или обоями. Под тон интерьеру подбираются декоративные решетки.

Что касается комнат с ограниченным объемом приточного воздуха, то в их стенах делаются входные клапаны и отверстия для вытяжных вентиляторов. Воздух из таких комнат удаляется непосредственно на улицу или подается в общую магистраль.

Расчет диаметра воздуховода и высоты канала

Чтобы произвести правильный расчет диаметра воздуховода можно воспользоваться помощью специалиста, изучить нормативные документы или использовать электронный калькулятор.

Нормативы

Правила обустройства вентканалов изложены в СНиП 2.04.05–86.

Основные из них следующие:

• вентканалы от кухни и котла отопления следует врезать последними в систему вентиляции;
• прочность и высота труб должны соответствовать ветровой нагрузке;
• проходящий через стены и крышу коттеджа воздуховод должен быть герметичным и устойчивым к коррозии.

Для снижения скорости потока в каналах необходимо устанавливать вентиляционные решетки.

Приток должен составлять не менее 3 м³/ч, независимо от количества людей в помещении.

По таблице

Расчет по таблице применяется в тех случаях, когда у владельца дома имеется обширный выбор строительных материалов и есть точные данные относительно параметров будущего строения. Нужно только сопоставить диаметр или площадь воздуховода с объемом помещения. При более сложных подсчетах учитывается форма магистрали, ее шероховатость и температурные показатели. Воспользоваться можно таблицей:

Калькулятор

Электронный калькулятор на сайте http://ventkam.ru является настоящей находкой для мастеров, которые обустраивают вентиляцию в доме своими руками. Подсчет данных производится быстро и точно. Все что нужно — провести замеры и ввести полученные числа в ячейки.

Точность подсчета калькулятором варьируется в пределах 80-90 %.

Нюансы

Даже правильно и добротно возведенная вентиляция нуждается в регулярном обслуживании. Это необходимо для восстановления геометрии и площади сечения вентканалов.

Регулярная чистка вентиляции проводится для удаления из нее предметов, которые могут стать причиной пожара и распространения инфекции. Делать это нужно не реже одного раза в год.

И в заключение

Уважаемые читатели, если у вас есть свои наработки и опыт в этой области, поделитесь им в соцсетях. Вы очень поможете другим, а они со временем напишут что-то полезное для вас.

как считать, нормы и правила

Содержание

1. Сопротивление и тяга
2. Зависимость вентиляционной системы от температурного режима
3. Сопротивление в шахте вентиляции
4. Особенности монтажа вентиляционной системы
5. Высота вентиляционных шахт
6. Предназначение системы вентиляции в коттедже
7. Принудительная
8. Естественная
9. Как определить высоту шахты
10. Как рассчитать сечение воздушного отвода
11. Особенности расчета труб дымохода
12. Скатная крыша
13. Что влияет на высоту трубы
14. Где на крыше не советуют ставить воздуховод
15. Как самому определить высоту воздуховода
16. Видео по теме

Чтобы правильно организовать климат в помещении, требуется установить в нем вентиляционную систему. Эффективность ее функционирования зависит от такого параметра, как высота вентканала, который выводит воздух из дома. Вычисления производятся разными способами с учетом того, какой вид системы воздуховодов будет смонтирован.

Сопротивление и тяга

Грамотно разработанная и правильно смонтированная вентиляционная система важна для частного дома с разными типами отопления. Отдельное внимание во время ее организации потребует высота вентканалов над кровлей, поскольку она обязана соответствовать нормам СНиП. Если этот размер будет снижен, то дым вернется в здание, а если сильно увеличен, то горячие воздушные массы будут очень активно улетучиваться, не прогревая нормально дом. Это в свою очередь вызовет потребление огромного количества энергетических ресурсов.

Вентиляционная система как удаляет воздух, где находится множество продуктов сгорания, так и дает возможность проникать чистым воздушным потокам с улицы. Но для комфортных условий требуются соблюдать показатели чистоты и нормального температурного режима, а также скорость передвижения воздуха. Чем она меньше, тем лучше микроклимат для людей в помещениях.

При температуре на улице +14 градусов главное предназначение воздуховода — вывод отработанных воздушных масс, но при условии, что в помещении температурный режим в пределах +22 градусов. Непосредственно вентиляционная система монтируется в комнатах, где отсутствуют окна, соответственно, в них невозможно организовать приток чистых воздушных масс. Обязательными в этом плане будут:

• кладовка;
• санузел;
• кухонное помещение.

Если же поток в доме недостаточен, то дополнительно нужно установить вентиляторы, которые монтируются на стенках либо окнах.

Большинство современных стройматериалов, использующихся для сооружения дома, не дают возможности «дышать» помещениям. Например, монтаж металлопластиковых окон существенно понижает воздушную тягу. При этом зачастую применяется способ проветривания, но это лишь кратковременное действие.

Образуется определенная разница, когда температурные воздушные показатели на улице и в доме имеют отличие. И чем оно больше, тем быстрее воздух уходит из комнат вверх. Если же снаружи тепло, то тяга снижается, эффективность вентиляционной системы ухудшается.

Более того, на активность тяги могут повлиять характеристики сечения, а также высота вентиляционной трубы над крышей. Нужно отметить, что разработкой проекта, в котором указываются размеры воздуховодов, необходимо заняться на начальных стадиях строительства. Исправления на стадии выполнения монтажных работ сделать почти невозможно.

Профессионалы говорят, что высота труб вентиляции над кровлей для помещений, находящихся приблизительно на одном уровне, должна быть одинаковой, иначе нормальная работа общей системы резко снизится.

Есть такие особенности установки трубы на крыше:

• Расстояние между стенками канала должно быть больше 100 мм, а самый популярный вариант — 140 мм. При этом длина составляет около 2.5 метров.
• Диаметр канала должен быть более 15 кв. см, если труба сделана из нержавейки.
• Если нет возможности организовать трубы вентиляции одинаковой длины для каждой комнаты, то используются решетки для вентиляции.

Если правильно рассчитать систему, то она будет обеспечивать приход чистых воздушных масс и их отвод до 3-х раз на протяжении 60 минут.

Независимо от типа вытяжной трубы, чтобы организовать беспрепятственное передвижение воздуха по дому, монтируются специальные переточные решетки. Во время их грамотной организации самое загрязненное помещение начнет проветриваться последним. С учетом этого принципа вентиляцию устанавливают на кухне и в санузле.

Зависимость вентиляционной системы от температурного режима

Чтобы вентилирование происходило постоянно, нужно контролировать состояние дымохода и не давать ему возможность переохлаждаться. Поэтому его устанавливают внутри стен помещения. Если это невозможно, то канал вентиляции монтируют снаружи здания, однако в этом случае нужно его укрыть слоем теплоизоляции. Такая защита потребуется и для открытых частей при удаленности труб вентшахты. Все нюансы, которые связаны с монтажом теплоизоляционного слоя, нужно учесть еще при проектировании системы вентиляции, иначе просто не будет места для утеплителя.

Помимо этого, для труб можно использовать и обогрев, когда они находятся около горячего трубопровода. Так им не будет страшно переохлаждение, это сделает вентиляцию гораздо эффективней. Но минусом подобной системы является то, что тяга в этом месте получается выше в отличие от остальных. Это спровоцирует нарушение нормальной работы всей системы: чем на большую высоту от нормы установлено вентотверстие, тем чаще будут появляться сбои.

Сопротивление в шахте вентиляции

Тяга воздуха во многом зависит от шероховатости вентшахт изнутри. Это трение непосредственно влияет на проходимость воздушных масс. Если используется гладкий стройматериал, то тяга повышается.

Чтобы снизить показатель сопротивления, применяются следующие действенные мероприятия:

• стыки рекомендуется организовывать без каких-то выступов и ям;
• все части вентшахты должны быть плотно подогнаны друг к другу;
• в канале желательно избегать горизонтальных выступов;
• если есть возможность, то стоит сохранить одинаковый размер диаметра по всей шахте.

Если неправильно сделать расчет высоты вентиляционной трубы дома над крышей, то тяга значительно снизится. При этом существует возможность появления обратной тяги. В данном случае вытяжная система начнет не выводить воздух, а задымлять дом. Чтобы не допустить этого, профессионалы советуют использовать различные насадки на входы труб вентиляции. Они позволяют повысить тягу и помогают вентиляционной системе функционировать в нормальном режиме даже во время сильных ветряных порывов.

Особенности монтажа вентиляционной системы

Как определить, что шахты вентиляции функционируют неправильно? На решетке вентиляции нет разных отложений или загрязнений, но стенки в комнате покрываются копотью и на них образуется конденсат. Более того, все время чувствуется неприятный запах в доме.

Часто причиной неправильной работы вентиляционной системы становится многослойный пирог крыши. Неграмотная расстановка шахт, а также выбранная высота вентиляционной трубы над крышей может привести к появлению щелей в нем, в которые проникает влага от осадков. Чтобы не допустить такой ситуации, лучше всего применять специальные проходные части.

Немаловажна и высота вентканала. Она будет зависеть от типа кровли. Для скатной крыши шахта вентиляции устанавливается на высоте 500 мм. Если она плоская, то высоту нужно сделать около 300 мм. Во время организации на этой кровле мест для отдыха расстояние от них до венттрубы должно быть не менее 2 м.

Некоторые считают, что не нужна вентиляционная система, когда в комнате установлен кондиционер. Естественно, он поддерживает нормальный температурный режим, но при этом он не позволяет создать потоков чистых масс воздуха, в результате у людей, спустя определенное время, начинаются головные боли.

Высота вентиляционных шахт

Большинство застройщиков строят свой дом, самостоятельно выполняя все работы. Они знают, какой должна быть труба вентиляции, поэтому сами могут организовать коммуникации в каждом помещении. Но есть смысл рассмотреть высоту шахты от конька в каждом конкретном случае.

Предназначение системы вентиляции в коттедже

Вентиляционная система является обязательным элементом в каждом частном доме. От этого зависит комфорт проживания. Поскольку данная система определяет в дальнейшем качество воздушных масс в помещениях, она непосредственно влияет на здоровье людей.

Но даже, невзирая на естественную очевидность, редко в частном доме сейчас можно отыскать на самом деле эффективную вентиляционную систему. Хотя есть несколько ее разновидностей.

Принудительная

Организуется за счет стимуляции передвижения воздуха с помощью эжектора либо вентилятора. Такая система довольно качественная и служит продолжительное время.

Но у нее есть множество недостатков. Это затраты электроэнергии и сильный шум, сопровождающий вращение вентилятора. Да и расходы на монтаж тоже велики.

Естественная

Осуществляется за счет разницы воздушной температуры в доме и на улице, значительно зависит от силы ветра. Естественная вентиляционная система разделяется на организованную и неорганизованную.

В последнем варианте воздушные потоки проникают в дом за счет зазоров в оконных и дверных проемах. Но с развитием пластиковых систем такая возможность становится очень низкой.

Организованная естественная вентиляционная система создается на основе расчетов, в ходе которых определяется расстояние и высота вентшахты от конька крыши. Чтобы повысить функционирование такой коммуникации, необходимо смонтировать специальные трубы вытяжки, оборудованные дефлекторами. Трубы могут устанавливаться на разную высоту от конька, но она должна соответствовать требованиям СНиП. Если нормы будут нарушены, то вентиляция не сможет эффективно работать.

В процессе самостоятельного сооружения дома нужно понимать, какая труба требуется для вентиляции. Но не каждый человек осознает огромный ассортимент этих элементов. А рынки пестрят различными воздушными отводами.

Сейчас вентиляционные каналы классифицируются по таким параметрам:

• уровень эластичности: жесткие, полугибкие, гибкие;
• форма труб: круглая, квадратная;
• метод подсоединения: сварные, бесфланцевые, фланцевые;
• используемый материал: из оцинковки, нержавейки, меди, пластика;
• конструктивный вариант исполнения: прямошовные и вальцовые;
• основное предназначение: теплоизоляционные или поглощающие шумы.

Как определить высоту шахты

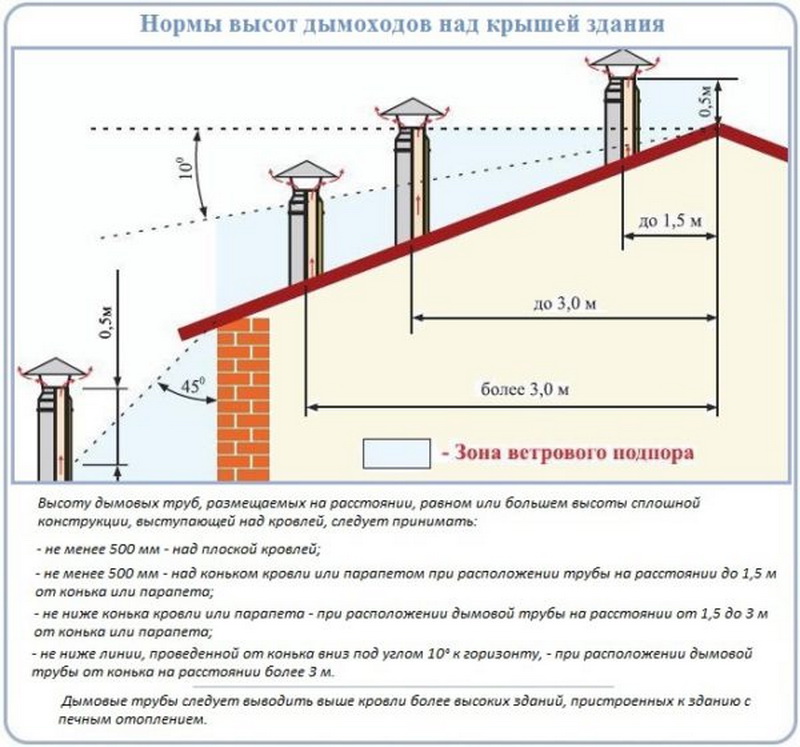

Чтобы правильно определить высоту трубы относительно конька крыши, нужно знать принцип функционирования вентиляции. Основу системы составляют вертикальные каналы. Их нужно установить в вентилируемой комнате и вывести над кровлей.

Труба вентиляции обязана находиться:

• На одном уровне с коньком, если расстояние между ними составляет 150-300 см.
• Выход трубы должен быть на 50 см выше конька при расстоянии менее 150 см.
• Если расстояние больше 300 см, то выход вентканала должен располагаться не ниже той линии, которая условно проведена от конька под углом 10 градусов.
• Высота трубы на плоской крыше должна быть не менее 300 мм, а на скатной — 500 мм.

Как рассчитать сечение воздушного отвода

Чтобы правильно рассчитать сечение труб вентиляции, необходимо знать размеры помещения и нормативную кратность воздухообмена в нем. Последний параметр определяется по таблице.

Необходимый объем воздуха можно найти по формуле:

Чтобы узнать допустимую скорость воздушного потока, следует воспользоваться таблицей:

Диаметр вентиляционной трубы определяется по диаграмме:

Высоту выхода вентиляционной трубы на крыше находим, исходя из ее диаметра. Для этого используем таблицу, в левом столбце которой указана ширина воздуховода, в ячейках — диаметр сечения, в верхней строке — сама высота.

Кроме высоты и сечения, нужно еще рассчитывать потери давления в воздушном отводе. Для чего используются формулы.

Для круглого отвода:

Для прямоугольного канала:

Произвести все эти вычисления самостоятельно может не любой человек, поскольку они довольно сложны и требуют особых познаний. Поэтому рекомендуется обращаться к специалистам.

Особенности расчета труб дымохода

Определяя высоту трубы, нужно учитывать многие факторы. Основные из них:

• Дистанция от конька. В СНиП указаны таблицы с учетом размера дымоотвода.
• Все котлы обязаны иметь особые устройства, автоматически завершающие горение при слабой тяге. В некоторых случаях перемещение воздушных масс может стать обратным, а это очень опасный случай.
• Чем больше длина дымохода, тем выше потоки воздуха, которые появляются вследствие завихрений. Они снижают скорость передвижения воздушных масс в отводе и являются причиной обратной тяги.

Скатная крыша

В этом случае СНиП указывает зависимость длины дымохода от дистанции до конька. Если она меньше 150 см, то труба обязана быть выше конька на 50 см. Если расстояние от трубы до конька 150-300 см, то край дымохода может находиться в горизонте с коньком. Чуть осложняются вычисления для трубы, удаленной от конька больше чем на 300 см.

При этом опытные строители используют особые формулы, беря в учет много изначальных данных, чтобы проверить правильность изысканий, также используются лабораторные показатели. Полученная информация обобщается, с учетом этого могут даваться общие рекомендации.

Что влияет на высоту трубы

При вычислении высоты дымовой трубы следует учитывать:

• Климатические условия в регионе, где устанавливается вентиляционная система.
• Объем веществ, проходящих по трубам за конкретный промежуток времени. Эту информацию можно узнать в инструкции по руководству к приборам отопления.
• Как быстро производится оседание мелких частичек, образующихся во время сгорания топлива. В процессе топки дровами появляется зола. Для нее эта характеристика равна не более 25%. Если используется электроэнергия, то показатель нужно выбрать по соответствующему коэффициенту.
• Концентрация вредных примесей в угарном газе, требующих очень быстрого выведения. Эти характеристики представлены в описательных документах приборов отопления.
• Количество выходящего газа.
• Отличие температурных режимов выходящих и входящих воздушных потоков.

Где на крыше не советуют ставить воздуховод

Данные рекомендации не обусловлены законами кинематики, а продиктованы комфортным нахождением на мансардах. Архитекторы не советуют ставить воздуховоды:

• Когда в жилище расположено множество приборов отопления. В этом случае все они должны быть выведены в общую широкую шахту с отдельными вентканалами. Сечения выбираются в каждом конкретном случае, причем непременно нужно учесть технические параметры аппаратов отопления.
• На ендовах. Такие места на крыше являются наиболее опасными, именно тут обычно образуются протечки. Трубы на этих участках значительно повышают возможность разгерметизации.
• Возле окон на мансарде. Часто сквозняки относят угарные газы в дом.

Как самому определить высоту воздуховода

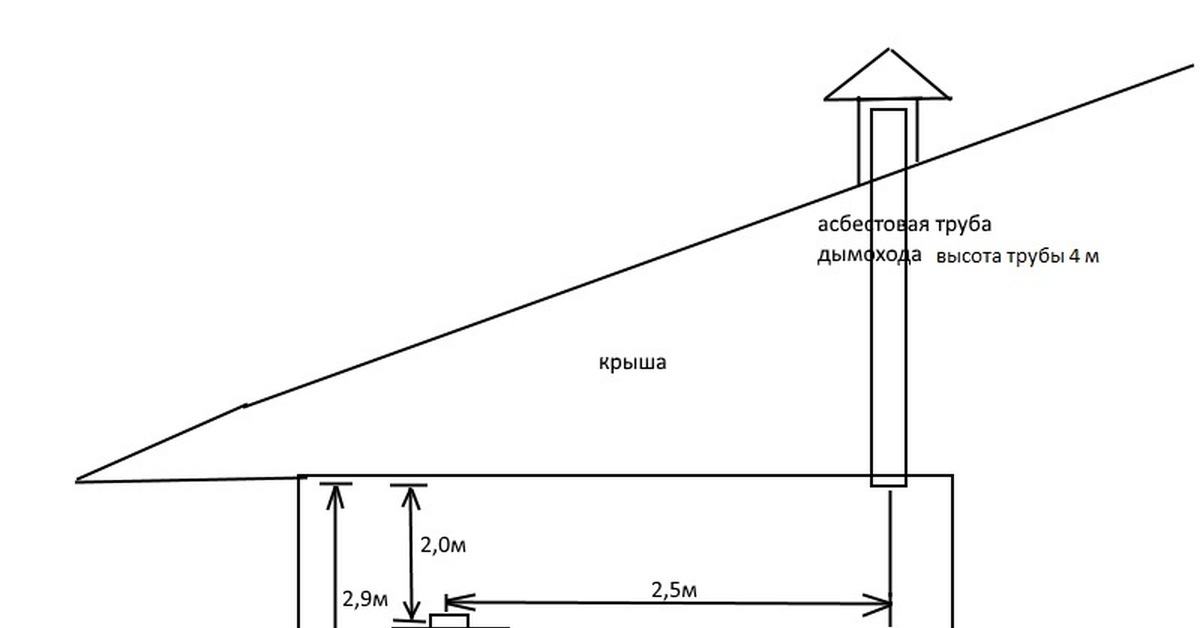

Неопытные строители часто не могут сами определить высоту трубы относительно конька кровли. Для расчетов можно воспользоваться электронным калькулятором. Ну а тем, кто хочет сделать это самостоятельно, рекомендуется на листке изобразить эскиз крыши с размерами от трубы до конька. Вычисления производятся, если дистанция между ними более 3 м.

Для начала нужно не забывать, что конец трубы должен находиться ниже линии с коньком, проведенной примерно под углом 10 градусов. Соответственно, чем дальше труба от конька, тем длиннее будет ее выход над кровлей. Необходимо подготовиться к тому, что на больших кровлях со значительным наклоном высота дымохода может быть огромной. Чтобы повысить его стойкость, нужно будет поставить растяжки.

Пошаговая инструкция:

1. С помощью рулетки нужно замерить расстояние от конька до фундамента дома и места выхода вентиляционного отвода. Лазерная рулетка — хороший помощник. Она позволяет быстро измерять расстояние к разным объектам. Устройство нужно просто направить на поверхность и луч зафиксирует параметры. Например, высота от конька составляет 7 метров, а дистанция до него такая же.
2. Начертить схему вычислений с указанием определенных параметров. На ней нужно изобразить линию под наклоном 10 градусов к горизонтальному уровню. То есть, ясна высота конька (z=7 м), наклон 10 градусов, размер наибольшего катета (y=7 метров). Вследствие этого необходимо определить меньший катет, именно он является высотой вентиляционного отвода.
3. Вычислить катет, если известен второй и угол треугольника, можно по формуле: h = y*tgα. Значение tg можно узнать из таблиц.
4. С учетом приведенного примера оголовок трубы находится на высоте 1. 08 м. Такой точности не обязательно добиваться, достаточно результат округлить до 1 м.

Организация качественной системы вентилирования, обеспечивающей комфортные условия проживания в доме — вполне осуществимая задача. Нужно лишь правильно рассчитать параметры воздуховодов и четко соблюдать советы специалистов.

Видео по теме

СЕКЦИЯ P-918 ВПУСКНЫЕ КЛАПАНЫ ВОЗДУХА

Перейти к основному содержанию

Перейти к содержимому кода (пропустить выбор раздела)

Сравните с:

Обзор Philadelphia

The Philadelphia Code

ХАРТИЯ ДОМАШНЕГО ПРАВЛЕНИЯ В ФИЛАДЕЛЬФИИ

КОДЕКС ФИЛАДЕЛЬФИИ

РАЗДЕЛ 1. ОБЩИЕ ПОЛОЖЕНИЯ

РАЗДЕЛ 2. ОБЪЕДИНЕНИЕ ГОРОДА И ОКРУГА

РАЗДЕЛ 3. КОДЕКС ПО УПРАВЛЕНИЮ ВОЗДУХОМ

РАЗДЕЛ 4. КОНСТРУКЦИЯ ЗДАНИЯ И ПЛОЩАДЬ КОД

НАЗВАНИЕ 4.1. ЭЛЕКТРИЧЕСКИЙ КОД

НАЗВАНИЕ 4.2. КОД ОБСЛУЖИВАНИЯ ИМУЩЕСТВА

РАЗДЕЛ 5. КОДЕКС ПОЖАРНОЙ ПРОФИЛАКТИКИ

РАЗДЕЛ 6. КОДЕКС ЗДОРОВЬЯ

РАЗДЕЛ 7. КОД ЖИЛЬЯ

РАЗДЕЛ 8. КОД САНТЕХНИКИ

T РАЗДЕЛ 9. РЕГУЛИРОВАНИЕ БИЗНЕСА, ТОРГОВЛИ И ПРОФЕССИЙ

РАЗДЕЛ 10. РЕГУЛИРОВАНИЕ ИНДИВИДУАЛЬНОГО ПОВЕДЕНИЯ И ДЕЯТЕЛЬНОСТИ

РАЗДЕЛ 11. УЛИЦЫ

РАЗДЕЛ 12. КОД ДОРОЖНОГО ДВИЖЕНИЯ

РАЗДЕЛ 13. ВОДА И КАНАЛИЗАЦИЯ

РАЗДЕЛ 14. ЗОНИРОВАНИЕ И ПЛАНИРОВАНИЕ

РАЗДЕЛ 15. ПАРКИ И ОТДЫХ

РАЗДЕЛ 16. ОБЩЕСТВЕННАЯ СОБСТВЕННОСТЬ

РАЗДЕЛ 17. ДОГОВОРЫ И ЗАКУПКИ

РАЗДЕЛ 18. КОММЕРЦИЯ

РАЗДЕЛ 19. FIN НАЛОГИ И СБОРЫ

РАЗДЕЛ 20. ДОЛЖНОСТНЫЕ ЛИЦА И РАБОТНИКИ

РАЗДЕЛ 21. РАЗНОЕ

НАЗВАНИЕ 22. КОД ПЕНСИОННЫХ СОТРУДНИКОВ ГОСУДАРСТВЕННЫХ СЛУЖАЩИХ

РАЗДЕЛ P-918 ВПУСКНЫЕ КЛАПАНЫ

P-918. 1 Общие сведения. Системы вентиляции, в которых используются клапаны подачи воздуха, должны соответствовать требованиям настоящего Раздела. Вентиляционные клапаны дымового типа должны соответствовать ASSE 1050. Клапаны впуска воздуха индивидуального и ответвленного типа должны соответствовать ASSE 1051. Клапаны впуска воздуха должны быть разрешены для разрешенных изменений в водопроводной системе в одно- и двухквартирных домах вместо индивидуального вентиляционного отверстия. для слива одного приспособления, кроме унитаза или любых других отходов почвы.

P-918.3 Там, где это разрешено. Индивидуальные, отводные и контурные вентиляционные отверстия должны заканчиваться соединением с отдельным или отводным клапаном впуска воздуха в соответствии с Разделом P-918.3.1. В соответствии с Разделом P-918.3.2 вентиляционные трубы и вентиляционные трубы должны заканчиваться клапанами для впуска воздуха дымового типа.

P-918.3.1 Горизонтальные ответвления. Индивидуальные и отводные клапаны подачи воздуха должны выпускать воздух только из отдельных приборов, которые находятся на одном уровне пола и подключены к горизонтальному ответвлению стока или вертикальной канализационной трубе. Если горизонтальная ветвь расположена на расстоянии более четырех интервалов от вершины дымовой трубы, горизонтальная ветвь должна быть снабжена предохранительным вентиляционным отверстием, которое должно соединяться с вентиляционной трубой или вентиляционным отверстием дымовой трубы или выходить наружу на открытый воздух. Предохранительный вентиляционный клапан должен быть соединен с горизонтальным отводом стока между дымовой трубой и самым нижним сливом приспособления, соединенным с горизонтальным ответвителем стока. Размер предохранительного клапана должен соответствовать Разделу 9.06.2 и установлен в соответствии с разделом 905. Допускается использование предохранительного вентиляционного отверстия для других приспособлений.

P-918.3.2 Стек. Клапаны впуска воздуха дымового типа должны быть запрещены. от использования в качестве вентиляционного терминала для вентиляционных труб или вентиляционных труб, которые обслуживают дренажные трубы, имеющие более шести интервалов ответвлений.

P-918.4 Местоположение. Индивидуальные и отводные клапаны впуска воздуха должны быть расположены не менее чем на 4 дюйма (102 мм) над сливом горизонтального ответвления или вентилируемого дренажа арматуры. Вентиляционные клапаны дымового типа должны располагаться не менее чем на 6 дюймов (152 мм) над краем уровня затопления самого высокого вентилируемого приспособления. Вентиляционный клапан должен быть расположен в пределах максимальной длины, разрешенной для вентиляционного отверстия. Клапан подачи воздуха должен быть установлен не менее чем на 6 дюймов (152 мм) над изоляционными материалами.

P-918.8 Запрещенная установка. Клапаны впуска воздуха не должны устанавливаться в ненейтрализованных системах специальных отходов, как описано в главе 8. за исключением случаев, когда такие клапаны соответствуют ASSE 1049, изготовлены из материалов, утвержденных в соответствии с разделом 702.5, и испытаны на химическую стойкость в соответствии с ASTM F1412. . Клапаны впуска воздуха не должны располагаться в помещениях, используемых в качестве нагнетательных или возвратных вентиляционных камер. Клапаны подачи воздуха не должны использоваться для вентиляции отстойников или резервуаров, за исключением случаев, когда система вентиляции отстойников или резервуаров была разработана инженером. Клапаны впуска воздуха не должны устанавливаться на наружных вентиляционных терминалах с единственной целью уменьшения зазоров до самотечных или механических воздухозаборников. Клапаны впуска воздуха не должны использоваться ни в каких других целях, кроме описанных в Разделе P-9.18.1.

Удалить раздел 919 и заменить следующим образом:

ИНОГДА ЗИМОЙ Я ПОЛУЧАЮ ВНУТРИ ДОМА ЗАПАХ КАНАЛИЗАЦИИ.



Это одна из тех проблем, которой не уделяют должного внимания строителям в очень холодных регионах. Я открыл место в блоге внизу этой статьи, чтобы вы могли добавить его в свою историю болезни, чтобы мы могли продемонстрировать, что это большая и постоянная проблема. Взглянем; не только для того, чтобы вы чувствовали себя менее одиноким, но и для того, чтобы увидеть, что после многих лет борьбы мои посетители находят решения, которые работают для них. Прочитайте всю статью до конца (непосредственно перед блогом), потому что решения появляются, и с течением времени они становятся все лучше и лучше.



Сантехнические сифоны, такие как петля, которую вы видите под раковиной, предназначены для того, чтобы оставаться наполненными водой и блокировать попадание этих запахов в дом из канализационной системы, пропуская при этом сточные воды в канализационную систему. . В конце использования вода остается, сохраняя ловушку полной. Они не всегда работают, и вы можете получить раздражающие неприятные запахи в доме, когда вода не закроет ловушку. Хорошая новость заключается в том, что хотя эти запахи очень неприятны, органы здравоохранения говорят мне, что этот неприятный запах на самом деле не представляет опасности для здоровья, поскольку газы не являются биологически активными (загрязненные сточные воды опасны для здоровья, но не газы, которые выделяются). эта вода), и вам нужно быть городским ремонтником, работающим в самой канализационной трубе, прежде чем концентрация этих газов станет реальной проблемой. Это, вероятно, объясняет, почему не так много работы по сантехническому коду, чтобы убедиться, что сантехнические ловушки работают в 100% случаев.



Проблема

Есть два разных механизма, которые могут высушить эти ловушки и пропустить запахи в дом:

— Испарение : долгое время вода просто высыхает, что очень часто встречается в стоках подвальных этажей, а также в домах или индивидуальных стоках, которые долгое время не использовались. Это часть гениальности системы, чем больше вы ее используете, тем она надежнее. Иногда вашу проблему можно решить, просто время от времени выливая чашку воды в вонючую канализацию.

— Засор водопроводной трубы :   Все водостоки в доме подключены к водопроводной вентиляционной трубе, которая проходит через чердак и выходит на крышу. Дренажная вентиляционная система показана на рисунке красным цветом. Этот вентиляционный трубопровод позволяет воздуху проходить в дренажную систему и предотвращает попытку воды, стекающей по канализации, втягивать воздух через дренажные ловушки. Если бы у вас не было такого вентиляционного отверстия или если бы оно было заблокировано, вода действительно стекала бы очень медленно и, вероятно, булькала бы в каждой раковине в доме, когда вы сливали воду из ванны. Если он достаточно булькает, он будет высасывать воду прямо из ловушки, пропуская канализационные газы в дом, пока вы не наполните ловушку в следующий раз, когда нальете в нее немного воды. Вот почему все туалеты сконструированы таким образом, что после завершения смыва небольшое количество воды стекает в чашу — смыв предназначен для полного опорожнения чаши с помощью сифона, а затем струйка предназначена для добавления свежей воды достаточно высоко в унитаз. чаша, чтобы заблокировать запахи в канализационном трубопроводе.



Решения

Проблема испарения , особенно в канализации подвала, может решаться несколькими способами.

— Налейте немного минерального масла в канализацию, чтобы оно всплыло на поверхность воды и замедлило испарение. Минеральное масло высокой степени очистки, которое можно найти в аптеках, может решить эту проблему. Я сказал, что он биоразлагаем, но Фред написал (см. блог ниже), чтобы указать мне, что это нефтепродукт и не поддается биологическому разложению — и Фред в основном прав. Хотя некоторые считают аптечное минеральное масло высокой степени очистки медленно биоразлагаемым, его реальные характеристики, которые здесь полезны, заключаются в том, что оно не имеет запаха, не прогоркает, очень медленно испаряется и действительно нетоксично. . Последнее подтверждается тем, что его рекомендуют принимать при запорах — причина, по которой его продают в аптеках. Это работает в канализации долгое время, но не вечно, и требуется большой поток воды, чтобы смыть его в дренажную трубу.

— Проведите водопровод к сливу, подключенному к специальному сливному заливному клапану, установленному на линии к стиральной машине. Каждый раз, когда стиральная машина срабатывает, сотрясая водопроводную линию, клапан выбрасывает немного воды в канализацию. Это отличное постоянное решение, но часто требуется выкапывать бетон, чтобы провести эту трубу к канализации.

— Добавьте сухой клапан к напольному сифону. Это небольшой недорогой гаджет, который пропускает воду в канализацию, но не выпускает газ, так что неважно, есть вода в ловушке или нет — самый известный из них называется Dranger. Перейдите по этой ссылке, чтобы узнать подробности о сложных напольных ловушках.



Засорение вентиляционной трубы

Хотя птичье гнездо весной может вызвать проблемы, наиболее распространенным источником является скопление льда в верхней части трубы, называемое Ice Capping, которое буквально закрывает вентиляционную трубу блоком. льда. Ледяную шапку часто можно увидеть с земли с помощью зум-камеры или бинокля. Традиционное решение — залезть на крышу и вылить кипяток в трубу, а затем отдохнуть до конца зимы со сломанной ногой, упав с крыши. Есть два механизма, которые могут вызвать обледенение, и иногда они могут работать вместе.

Мокрая метель при правильных температурных условиях, как это принято в Виннипеге, может привести к образованию льда на крыше.

Горячая вода, стекающая в канализацию, выделяет пар, особенно при горячем душе. Этот пар поднимается по вентиляционному отверстию и выходит на крышу дома. Если вы хорошо утеплили свой чердак и живете в очень холодном климате, верхняя часть этой вентиляционной трубы намного холоднее, чем до изоляции, и поэтому пар замерзает наверху.0087 вентиляционной трубы до того, как она выйдет наружу.



Размеры труб

Строительные нормы и правила были изменены, чтобы потребовать, чтобы старые 1-1/2-дюймовые трубы, используемые для водопроводных труб, были увеличены до 3 дюймов, когда они выходят через крышу. Большая труба предотвращает полное образование льда. закрытие вершины во многих частях Канады, но я получаю все больше и больше сообщений о том, что даже это не работает

В какой-то момент CMHC отреагировал на эту «северную проблему», которая, как я обнаружил, более распространена, чем мы думаем, даже в такие районы, как северный Онтарио, с небольшой бесплатной публикацией по этой проблеме. К сожалению, в годы правления Харпера исследования и публикации CMHC были закрыты, а документы исчезли. и они дали ряд вариантов.

Нам удалось добиться большого успеха, проложив переход от 3 до 4 дюймов на чердаке непосредственно перед крышей, а затем выведя на крышу 4-дюймовую трубу. Большая труба имеет тенденцию меньше обмерзать.

Решения по теплоизоляции

Случайные наледи можно устранить, просто обернув достаточное количество стекловолоконной изоляции (R-20) вокруг трубы в чердачном помещении вплоть до нижней части крыши, чтобы поддерживать более высокую температуру пара. Теперь это относительно стандартно для нового строительства в холодном климате, и, вероятно, его следует попробовать первым и наименее дорогим способом9.0003

Вы можете построить изолированный короб вокруг вентиляционной трубы на крыше. Гораздо проще использовать изолированный отлив — специальные отливы вентиляционной трубы с изоляционным вкладышем из пеноматериала — например, изолированные откосы для домкратов от Thaler Metal Industries.





Водопроводчик в холодных американских прериях взялся за изобретение изолированного наконечника для водопроводной трубы. Он начал с идеи вакуумного термоса, поскольку полный вакуум является одним из лучших изоляторов, которые мы можем иметь. Но сделать это оказалось очень сложно и дорого. Поэтому он протестировал двойную трубу из ПВХ с простой воздушной прослойкой — как вы можете видеть на фото. Сочетание мертвого воздушного пространства, теплого газа, выходящего из дома, и черной краски снаружи, поглощающей солнечное тепло, дает испытанные температуры, почти волшебные: от минус 28°С на улице до 4°С в мертвом воздушном пространстве. и 9градусов С в вентиляционной трубе. Компания Woodring Plumbing, похоже, добивается отличных результатов в климате прерий всего за 50 долларов США. FrostFreeSewerVent.com



Решения для обогрева

В тех сложных случаях, когда изоляция недостаточна, купите электрические нагревательные кабели с термостатическим управлением, предназначенные для труб холодной воды. Будьте осторожны при использовании этих кабелей, они могут вызвать пожар. Они поставляются длиной 1 метр для самых маленьких размеров и одобрены для применения на металлических трубах (на нагревательный кабель нельзя добавлять изоляцию). Если у вас металлическая вентиляционная труба, верхнее основание на чердаке можно обмотать этим кабелем, а остальное — изоляцией. Электрический кабель будет держать конец вентиляционной трубы теплым, когда температура наружного воздуха ниже 3 градусов Цельсия. Если вентиляционная труба пластиковая, вы можете заменить верхнюю часть металлической или выйти наружу и добавить фут металлической трубы, которую затем можно обернуть кабелем. С немного большей проводкой кабель можно было установить без термостата и активировать с помощью переключателя только при обледенении. (Возьмите выключатель с индикатором «включено», который будет напоминать вам о необходимости его выключения.) Никогда не помещайте такой кабель в вентиляционную трубу. Эти кабели не являются взрывозащищенными, и внутри этой трубы находится газ метан.

Абсолютное решение — это ArcticVent, продукт из Онтарио, доказавший свою эффективность на Аляске и Юконе. Это полная замена верхней части сантехнического стека. Он начинается внутри чердака, подключается к электричеству внутри чердака, поэтому нет проблем с прокладкой проводов, имеет взрывозащищенный кабель для борьбы с присутствием метана в канализационных газах. Занимаясь этим делом, они столкнулись и справились с одной проблемой, с которой никто другой не сталкивался: если у вас есть большой кусок льда в этой трубе и вы внезапно нагреете его, то ледяной блок вырвется из трубы и падает в подвал, нанося значительный урон при приземлении. Таким образом, у них есть система удержания, чтобы удерживать блок там, когда он медленно тает. Это дорого, пока они не дойдут до массового распространения, но это единственная система, которая работает в любой среде все время.



Помощь из Миннесоты

В блоге ниже представлено самое интересное решение от Марка для зимней холодной Миннесоты:

«Я живу в Миннесоте, и у меня были периодические проблемы с замерзшей вентиляционной трубой, пока мой друг не предложил взять кусок трубы из ПВХ диаметром 1/2 дюйма (в моем случае длиной около 9 футов, но до тех пор, пока вы не упретесь в первое колено) с тройником из ПВХ, приклеенным к одному концу трубы короткими кусками. из ПВХ-трубы, вклеенной в каждый конец тройника, чтобы предотвратить его падение в вентиляционную трубу. Бросьте эту сборку в стопку (тройник предотвращает ее выпадение из поля зрения) и все. Теплый воздух, поднимающийся по небольшой трубе изнутри дома, предохраняет вентиляционную трубу от замерзания».0191

Теперь есть творческое решение, хотя я полагаю, что оно работает только в том случае, если внутри холодного чердака нет колена, позволяющего вашей трубе спускаться к теплу дома. Спасибо, Марк.



Канализационный вертел

В 2018 году мне сообщили, что Ларри Виллелла из Миннесоты превратил его в очень интересное медное изделие — Канализационный вертел — в 2022 году он будет доступен в Home Depot как в США, так и в Канаде. Он сделан из меди и работает точно так же, но, вероятно, более эффективен из-за металла. Это полая труба, которую использовал Марк, но интересные особенности заключаются в том, что в широкой поперечной части наверху есть выпускные отверстия, через которые проходит небольшой поток воздуха, что может привести к подаче тепла наверх для размораживания.

Также металлическая поперечная труба выступает за пределы ледяной шапки и, следовательно, получает тепло от солнца, что также может инициировать оттаивание. Таким образом, у него есть возможность как отводить тепло из стека внизу, так и получать прибыль от солнца, когда оно там, что дает вам хорошие шансы избавиться от льда, образовавшегося после сильного шторма. Они также предлагают несколько отводных труб и удлинителей, чтобы углубиться в стек. Если внимательно присмотреться, то довольно дорогой удлинитель, который они продают, может быть изготовлен вами на любую нестандартную длину — он сделан из стандартных медных сантехнических деталей и просто вкручивается в штуцер на дне шампура.

В целом, это отличный продукт по разумной цене и легко доступный. Если вы используете этот продукт, сообщите нам о своем опыте в блоге ниже. Если это не сработает. затем перейдите на продукт ниже, который пассивно увеличивает поток тепла в лед, даже когда штабель полностью заблокирован.



ПАССИВНОЕ НАГРЕВАНИЕ С ИСПОЛЬЗОВАНИЕМ ГАЗОВОГО ХЛАДАГЕНТА

Сентябрь 2017 г.: Даррел написал (см. блог ниже), что он установил устройство с сайта NoFrostVenting.com, и оно отлично работает. Так что я связался с ними, они прислали мне один, и мы много говорили. Это просто гениальное устройство. Как вы читали выше, у Марка из Миннесоты была идея использовать теплый воздух в вентиляционной трубе для обогрева самой верхней части трубы с помощью трубы из ПВХ, а Sewer Skewer улучшил это, используя медь и дотягиваясь до солнца. Компания No Frost Venting из Манитобы делает гигантский шаг вперед в этом пассивном отоплении, но, конечно, это стоит дороже.

У них есть медная труба с замкнутым контуром, которая проходит вниз в вентиляционную трубу, а верхняя часть устройства представляет собой герметичную трубчатую камеру, которая становится коротким продолжением водопроводной трубы. Эта замкнутая система заполнена газообразным хладагентом. Газообразный хладагент творит чудеса в холодильниках и тепловых насосах, превращаясь из жидкости в газ и из газа в жидкость, и при этом может эффективно перемещать тепло из одного места в другое. Обычно этот фазовый переход осуществляется с помощью моторизованного компрессора, но в устройстве NoFrostVenting используется экстремальная разница температур между верхним краем водопроводной трубы и воздухом внизу в защищенной части трубы для пассивного кипения и конденсации газа. Чем холоднее, тем лучше работает!

С помощью этого устройства часть холода от дующего ветра, который обычно приводит к тому, что мороз запечатывает трубу водопровода, на самом деле конденсирует газ в жидкость, которая падает туда, где она достаточно теплая, чтобы фактически превратить его обратно в газ, поэтому газ снова поднимается вверх. Так как теплый воздух всегда поднимается в дымовой трубе, внутри дымовой трубы ничего не замерзает, но верхний край остается исключительно и активно теплым, поэтому не образуется иней, закрывающий водопроводную трубу. Это система, которая намного дешевле, чем Artic Vent с электрическим приводом, и гораздо более эффективна, чем пассивная медная труба Миннесоты. 24-дюймовая жилая единица продается за 29 долларов.
