Как установить вытяжку над плитой: газовой, электрической
Содержание [клик]
Чтобы в квартире или доме был свежий и чистый воздух, на кухне должна быть отличная вентиляция. Естественная вентиляция не справляется с задачей своевременного удаления запахов при приготовлении пищи, поэтому над плитой висит специальное устройство принудительной вентиляции — кухонная вытяжка. Как правильно установить вытяжку, как закрепить и вывести в систему вентиляции — об этом поговорим позже.
Установка вытяжки на кухне — мудрое решение Как повесить вытяжку над плитой
При правильном размере он равен по ширине или даже немного больше ширины тарелки. Для правильной установки вытяжки ее необходимо правильно расположить и закрепить. Вытяжка расположена точно над плитой. Высота установки зависит от типа варочной поверхности:
- Над газовой плитой минимально допустимая высота вытяжки 75 см.
- Выше электрического значения значение немного ниже — минимум 65 см.
Точную высоту определите самостоятельно, исходя из роста хозяйки, которая будет готовить.
Нижний край кепки должен быть чуть выше головы. Меньше минимального расстояния оставаться не стоит, а вот выше его можно. Но если необходимо повесить оборудование на высоте более 90 см от уровня печи, потребуется установка большей мощности, чтобы загрязненный воздух эффективно удалялся.
Минимальная высота для установки вытяжек над газовой и электрической плитой
Колпачок прилагается в зависимости от типа. Встроенный — в особо аккуратном шкафу. Навесные (плоские) и куполообразные (дымоход) — к стене. Сами вытяжки могут состоять из двух частей: блока с мотором и фильтрами и купола. Обе стороны крепятся независимо друг от друга, но так, чтобы их выходы совпадали.
Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплект входит подвесная система и четкие рекомендации, что и как делать.
Этапы установки
Весь процесс установки и подключения можно разделить на несколько этапов:

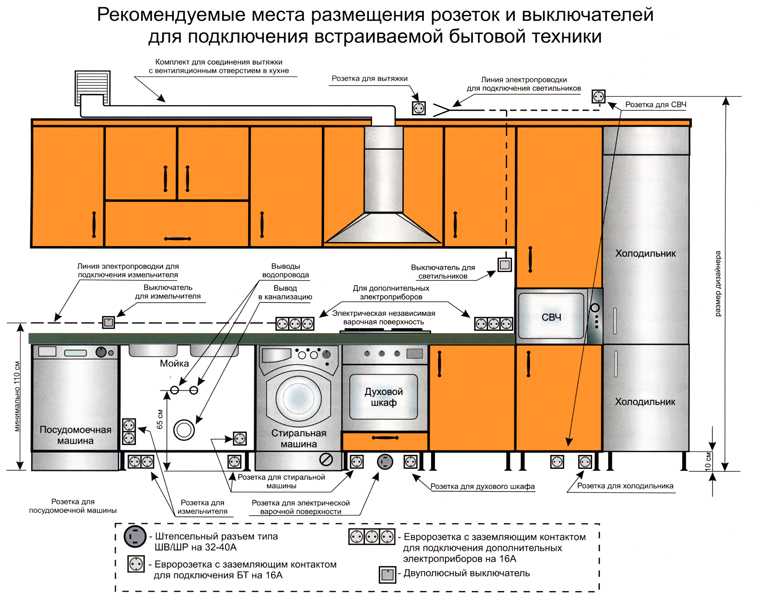

Если рядом есть розетка, то с подключением к электросети проблем не возникнет.
Остальные этапы тоже не очень сложные, но мы рассмотрим их более подробно.
Настенная или купольная модель
Хотя внешне эти две модели разные, они крепятся к стене. У них есть четыре отверстия на задней стороне корпуса: два слева, два справа. Многие производители поставляют свою продукцию с монтажным шаблоном, на котором отмечены места крепления. Все, что нужно — это прислонить модель к стене, перенести отметки. Если шаблона нет, замерьте расстояние между отверстиями, перенесите на стену. Если есть помощник, можно попросить подержать его на выбранной высоте и самому сделать отметки.
Крепить вытяжку к стене необходимо через обычные отверстия корпуса
Так что все просто: сверлом проделываем отверстия подходящего размера, вставляем пластиковые заглушки для дюбелей, затем на гвозди дюбелей навешиваем колпачок. Конечно же, мы проверяем горизонтальность установленного оборудования.
Этот метод полезен, если стена ровная и ничто не мешает. Часто рядом с плитой проходит газовая труба, из-за чего невозможно повесить вытяжку вплотную к стене.
В этом случае можно прибить к стене деревянные бруски, а вытяжку уже можно прикрепить к брускам. Это простой, но не очень удачный вариант — бруски покрыты копотью и их сложно мыть.
Второй вариант установки вытяжки за трубами — использование шпильки (второе название — шпилька гидравлическая). У них есть резьба для вкручивания в стену, гладкая часть, позволяющая вывести вытяжку на определенное расстояние от стены, и меньшую резьбу с двумя гайками, с помощью которой мы будем крепить корпус. Эти штифты бывают разных размеров, выбирайте, какой вам нужен, но все гайки предназначены для наконечника или восьмиугольного ключа.
Как установить настенную вытяжку, если мешает газовая труба или стена неровная
Этот вид сборки вытяжки универсален, прост и надежен. Чистить также удобнее — металл обычно нержавеющий, от отложений отмыть несложно.
Установка встраиваемой вытяжки в шкаф
Встроенная вытяжка практически полностью скрыта в специально изготовленном шкафу. Крепится так же, как описано выше: на саморезы только они прикручиваются к стенам.
Только предварительно в размещенных над ними полках необходимо проделать отверстия для воздуховода. Делается это после покупки вытяжки, так как расположение воздуховыпускного отверстия зависит от компании и модели.
Пример установки встраиваемой вытяжки
Если шкаф висит, лучше всего его снять. Установите вытяжку в снятый шкаф, отметьте положение выхода воздуха на нижней полке, вырежьте его. Для этого проще использовать лобзик и пилку с мелкими зубьями. От ламинированного файла почти не осталось сколов. При желании место среза можно закрыть пластиковым мебельным профилем С. Они прочные и гибкие. Гибкую использовать просто — она изгибается под любым углом, жесткие перед установкой нужно будет прогреть строительным феном. Эти профили «устанавливаются» на клей, чаще всего используются «жидкие гвозди». После установки на место удалите остатки клея (чистой влажной тряпкой), приклейте липкой лентой к полке. Лишний профиль обрезаем пилкой с мелкими зубьями, срез зачищаем мелкозернистой наждачной бумагой.
Процесс подготовки шкафа к установке вытяжки
Аналогичным образом проделываем отверстия и в других полках. Кстати, они могут быть уже не круглыми, а прямоугольными — это зависит от выбранного вами сечения воздуховода.
После этого все полки устанавливаются на место, шкаф навешивается и фиксируется. Интегрированный колпачок крепится к нему винтами через отверстия в корпусе. Далее идет процесс подключения воздуховода.
Как подключить вытяжку к электричеству
Поскольку энергопотребление вытяжек редко превышает 1 кВт, их можно включать в обычные розетки. Желательно, чтобы они были укоренены. Это требование должно быть выполнено, чтобы гарантия действовала.
Если проводка в квартире старая, заземляющий провод можно проложить самостоятельно. Только не приклеивайте его к водопроводным или отопительным трубам. Это угрожает возможностью получения травмы электрическим током или даже смерти для вас, участников вашей бойни или соседей.
Чтобы протянуть заземляющий провод, на экране найдите шину с подключенными проводами или трубу, к которой припаян / прикручен многожильный провод.
Вы также можете подключить к этим устройствам многожильный кабель (не отключая уже имеющиеся). Чтобы он нормально работал, сечение должно быть 2,5 мм, провод в медной оплетке, желательна негорючая оболочка.
Подключаем вытяжку через клеммники Vago
Некоторые бейсболки имеют на конце вилку. С подключением таких моделей вопросов нет — в розетку и все. Но есть модели, у которых кабель заканчивается проводами. Это связано не с жадностью производителя, а с тем, чтобы потребитель решил, как лучше подключить оборудование. При желании можно подключить вилку. Такой вариант не подходит — возьмите клеммник и подключите через него. Другой вариант — клеммники Wago. Их нужно взять по три штуки, исходя из количества ниток. В клеммной колодке подключены одинаковые провода от вытяжки и экрана: фаза с фазой (здесь цвета могут быть разные), ноль (синий или синий) с нулем, земля (желто-зеленый) с землей.
Воздуховод для вытяжки
Одним из этапов установки вытяжки является выбор и установка воздуховодов.
Из кухни удаляется воздух комнатной температуры, поэтому к воздуховодам особых требований нет и их можно использовать. Обычно используются три типа:
Еще есть разница между пластиковыми и гофрированными воздуховодами — цена. Полимеры дороже. Несмотря на это, если у вас есть возможность установить вытяжку из ПВХ, установите их. Обладая одинаковым поперечным сечением, они обеспечивают более эффективное удаление воздуха и меньший уровень шума.
Сечение труб воздуховодов определяется размером выходного отверстия на вытяжке. В случае прямоугольных трубок используется переходник.
Размеры воздуховодов вытяжек
Круглые воздуховоды доступны в трех размерах: 100 мм, 125 мм и 150 мм. Это диаметр пластиковых труб и гофрированных рукавов. Поперечные сечения плоских воздуховодов бывают разные, и они представлены в таблице.
Размеры плоских воздуховодов из ПВХ для вытяжек
Как подобрать размер? В случае круглых труб их диаметр должен соответствовать диаметру выпускного отверстия.
Очень нежелательно надевать переходник на розетку, а потом использовать воздуховод меньшего диаметра — это снизит скорость очистки воздуха. И даже если вытяжка очень мощная, с очисткой воздуха она не справится.
При выборе воздуховода прямоугольного сечения площадь его сечения не должна быть меньше площади сечения отводящей трубы. Причем подключение осуществляется через специальный переходник.
Как закрепить гофру на вытяжку и вентиляцию
Если вы решили установить вытяжку и использовать для воздуховода алюминиевую гофру, нужно будет подумать, как ее прикрепить к мебели и вентиляции. Для этого вам потребуются струбцины подходящего размера. Они могут быть металлическими или пластиковыми.
Для подключения вытяжки к системе вентиляции вам также понадобится специальная вентиляционная решетка. Вверху имеется отверстие для подсоединения трубки воздуховода. В нижней части есть отверстия для отвода воздуха из кухни за счет естественной циркуляции в то время, когда вытяжка не работает.
Крепление гофры к сетке на стене
Для фиксации гофры подойдет решетка с выступом — вокруг отверстия имеется край в несколько сантиметров, на который наносится гофра, после чего фиксируется хомутом подходящего размера.
Гофрированный воздуховод крепится к вытяжке по такому же принципу. Имеет выступ, на который нанесена гофра. Соединение стягивается хомутом.
Как закрепить воздуховод к стенам
Для пластиковых воздуховодов есть специальные крепления в виде защелок. Их сначала монтируют на стену с помощью дюбелей. Шаг установки зависит от кривизны трассы, но в среднем достаточно 1 крепежа на 50-60 см. Трубы вставляются в эти крепления при установке с небольшими усилиями.
Если воздуховод должен быть прикреплен к потолку, можно использовать те же крепления. Но если вам нужно держаться на некотором расстоянии от потолка, такой вариант установки не подойдет. В таких случаях берут крючки для перфорированного гипсокартона, прикрепляют к потолку, а затем к ним небольшими винтами из ПВХ воздуховод для вытяжки.
Способы крепления гофры
Гофрированные воздуховоды крепятся к стенам с помощью хомутов или больших пластиковых хомутов. При необходимости их также крепят к потолку с помощью перфорированных алюминиевых подвесок.
Куда и как вывести воздуховод
Чаще всего воздуховод от вытяжки на кухне подключается к вентиляционному отверстию, через которое проходит естественная вентиляция (за счет сквозняков). Это неправильно, так как в этом случае большая часть решетки закрывается воздуховодом, а воздухообмена через оставшиеся отверстия будет явно недостаточной.
Значительная часть вентиляционной решетки закрыта, и вентиляции в квартире будет недостаточно
Правильно подключите воздуховод к отдельному вентиляционному каналу. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.
Если отдельного вентиляционного канала нет, но рядом есть внешняя стена, можно вывести трубу наружу, поставив решетку снаружи. Это два способа обеспечить достаточную вентиляцию и обеспечить надлежащее функционирование вытяжки.
Как выйти на улицу
Чтобы установить вытяжку и вывести воздуховод в стену, нужно просверлить отверстие. И это единственная трудность. Далее в это отверстие вставляется воздуховод, залитый раствором. Снаружи отверстие закрывается решеткой, чтобы внутрь не попал мусор, птицы и мелкие животные.
Один из примеров установки вытяжки на кухне с вытяжкой воздуха через стену
Для предотвращения попадания воздуха в помещение с улицы устанавливается обратный клапан (на рисунке выше он обозначен наклонной линией). Кстати, устанавливать его желательно при подключении воздуховода к системе вентиляции, чтобы запахи из труб не попадали в комнату.
Похоже на обратный или обратный клапан для воздуховодов
Воздушный обратный или обратный клапан представляет собой легкую пластину из пластика или металла. Он подвижно закреплен на трубке в двух местах: сверху и снизу лепестки поддерживаются слабой пружиной. Пока вытяжка не работает, клапан перекрывает воздух снаружи. При включении вытяжки воздушный поток откидывает пластину вперед, нажимая на пружину.
Как только вытяжка выключается, пластина возвращается на место с помощью пружин. Если установить вытяжку без этого клапана, зимой на кухне может быть слишком холодно — в комнату легко попадет наружный воздух.
Чтобы вытяжка не мешала естественной вентиляции на кухне
Кстати, с помощью тройника и обратного клапана можно установить вытяжку так, чтобы она не мешала естественной вентиляции на кухне. Вам понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентиляционной решетке крепится тройник, к ее нижнему входу подсоединяется воздуховод от вытяжки, а на ее нижнем входе ставится фиксатор предохранительного клапана свободный выход, так что только так, чтобы лепестки перекрывались при прохождении воздуха из трубки (на фото ниже).
Обратный клапан для нормальной естественной вентиляции на кухне
Как работает такая система? При выключении вытяжки лепестки обратного клапана загибаются, воздух из кухни попадает в вентканал через решетку и открытый выход тройника.
При включении вытяжки поток воздуха из нее раскрывает тарелку клапана и воздух поступает в систему вентиляции. Когда капот снят, пружины снова открывают доступ воздуха через тройник.
Внешне такая система выглядит не очень привлекательно и ее придется как-то замаскировать. Но это единственный способ подключить вытяжку к единственному имеющемуся вентиляционному отверстию и не уменьшить воздухообмен.
