Вытяжка для газового котла в частном доме: устройство дымоходов

Добрый день, уважаемые читатели! Не кажется ли вам, что установка газовых отопительных приборов с нарушением соответствующих норм и правил, а также халатное обращение с ними во время эксплуатации привели за последние годы уже к запредельному, просто ужасающему количеству трагедий. Я рисковать не хочу, поэтому перед началом газификации изучил массу нормативной документации и пришёл к выводу, что кроме всего прочего необходима и вытяжка для газового котла в частном доме.

Зачем нужна собственная вентиляционная система для газового котла?

В случае обустройства автономной вентиляции для газового котла она не только будет удалять продукты горения и отработанный воздух из частного дома и заменять его на свежий с улицы, но и выполнять следующие функции:

• предотвращать угрозу взрыва в случае утечки природного газа. Скопившийся в закрытом пространстве газ при определённой концентрации превращается во взрывоопасную горючую смесь. При чём опасность утечки может возникнуть не только из самого котла отопления при погасании факела, но и через разъёмные соединения;
• обеспечивать постоянное поступление кислорода, участвующего в процессе распада топлива при горении. От недостатка кислорода в камере сгорания снижается интенсивность горения топлива, соответственно падает теплоотдача прибора и увеличивается потребление газа;
• обеспечивать чистоту воздуха внутри жилых помещений. Попадание угарного газа даже в незначительном количестве может оказать негативное воздействие на здоровье жильцов дома;
• снижать количество скопившейся сажи и копоти на составных элементах топочной камеры. При отсутствии вентиляционной системы или её плохой работе сажа и копоть не уходят наружу, а оседают на стенках воздуховода, уменьшая его в сечении. При чрезмерном засорении дымоотводного канала есть большая вероятность попадания угарного газа в жилые комнаты.

Какие требования предъявляются к помещению для размещения газового котла?

Монтажные работы по установке газового оборудования — это не время для экспериментов. Действовать нужно только в строгом соответствии с нормами и правилами, установленными в строительстве. Прежде, чем приступать к работе нужно ознакомиться с несколькими СНиП по газоснабжению — они в свободном доступе в интернете, и в обязательном порядке изучить инструкцию, прилагаемую к котлу производителем. Важно также правильно выбрать место его установки.

Так, например, газовую плиту и маломощный котёл, работающий на природном газе, можно разместить в кухне или коридоре с высотой потолка не менее 2,2 м, площадью от 15 м², при наличии в нём окна с форточкой. Если же, установке подлежит газовый котёл напольного исполнения, мощность которого превышает 30 кВт и продукты сгорания отводятся в дымоход, то необходимо уже отдельное помещение (котельная). Для оборудования такой котельной, согласно СП 62.13330.2011 (Актуализированной редакции СНиП 42-01-2002), можно использовать:

1. отдельное строение;
2. пристройку к основному зданию;
3. пространство чердака;
4. цокольный этаж;
5. помещение подвала.

При чём, использовать подвальный и цокольный этаж для обустройства газовой котельной разрешается только при наличии в них оконных проёмов, обеспечивающих естественное освещение. Отдельно стоящая котельная должна иметь под собой собственную опорную конструкцию, которая не связана с фундаментом основной постройки.

Вне зависимости от места размещения котельной, в ней должна быть оборудована эффективная вентиляционная система, обеспечивающая трёхкратное обновление воздуха в течение часа.

Кроме того, это помещение должно соответствовать ряду требований, а именно иметь:

• площадь — минимум 4 м² на один отопительный прибор;
• объём — не менее 13,5 м³;
• высоту потолочного перекрытия — от 2,2 м;
• отдельный вход с шириной проёма — от 80 см;
• воздухозаборный проём площадью сечения не менее 25 см² в нижней части дверного полотна или стены или небольшого размера щель между торцом двери и напольным покрытием;
• окна с открывающимися створками. Норма площади остекления 1 м³ взрывоопасных помещений составляет минимум 0,05 м²;
• оштукатуренную поверхность стен. Не допускается отделка обоями, легковоспламеняющимися панелями;
• ровный пол, выполненный из негорючих стройматериалов.

К газовому агрегату должен быть обеспечен свободный подход со всех сторон. Поступление в топку насыщенных кислородом масс воздуха, необходимых для процесса горения топлива, осуществляется через вентканал. Его устраивают в верхней части стен или в перекрытие потолка. А, чтобы данный воздуховод было удобнее чистить, на 300 мм ниже его оборудуют специальный лючок, который представляет собой небольшое отверстие, закрывающееся заглушкой или створкой.

Принцип движения воздуха

Характер движения воздуха в котельной зависит от вида применённой вентиляции: вытеснением отработанного воздуха или перемешиванием его с чистым воздухом.

При вентилировании по принципу вытеснения свежий воздух подаётся в нижний уровень топочной, а затем медленно перемещается в рабочую зону и удаляется через верхние вентиляционные каналы.

У такого способа вентиляции есть существенный недостаток — вредные вещества могут концентрироваться за границами приточной струи, что замедляет воздухообмен в котельной.

При осуществлении вентиляции по принципу перемешивания чистый воздух к месту расположения котла поступает уже смешанным с воздухом котельной и удаляется с помощью вытяжки.

При таком способе концентрация вредных веществ распределяется равномерно по объёму помещения и также равномерно удаляется.

Естественные и принудительный способ обновления воздуха в котельной

Если в котельной тяга создаётся при искусственном побуждении, то движение воздуха происходит под действием вентилятора, установленного перед вентиляционной решёткой на входном отверстии воздуховода в топочную комнату. Выбор его мощности зависит от длины воздуховодов, размера проходного сечения, количества изгибов в системе.

Естественный способ проветривания более простой. Он не требует монтажа дополнительного оборудования, хорошая вентиляция обеспечивается за счёт открытых окон и форточек, отверстий в дверных полотнах и зазорах под ними, вентканалов в стенах. При естественной тяги приток воздуха обеспечивается за счёт разницы между давлением воздушной среды снаружи и внутри помещения. На величину силы естественной тяги могут также оказать влияние погодные условия.

Проветривание котельной обеспечивается только при более низкой уличной температуре. В противном случае может возникнуть обратная тяга. Поэтому, даже с хорошей естественной тягой в котельной желательно установить небольшой вытяжной вентилятор, который поспособствует более интенсивному воздухообмену при любых обстоятельствах. При установке технических устройств для притока воздуха принудительным способом в помещении создаётся повышенный уровень давления и происходит выталкивание угарного газа через воздуховод.

Вентиляционная система вытяжного типа работает за счёт принудительного оттока продуктов сгорания природного газа из помещения.

Ну, а наиболее оптимальным вариантом для принудительного проветривания котельной будет приточно — вытяжной тип вентиляции. Он обеспечивает передвижение воздуха в двух направлениях — приток чистого воздуха с улицы и вытяжку продуктов горения из помещения наружу.

Особенности канальной и безканальной вентиляции

В зависимости от конструктивного исполнения газовая вентиляция может быть канального и безканального типа. Различить их между собой достаточно просто:

1. если воздуховоды отсутствуют, а для вентилирования помещения имеются специальные отверстия в ограждающих конструкциях, то такая вентиляция называется безканальной;
2. при канальной вентиляции воздухообмен осуществляется с помощью специальных труб, проведённых по дому.

Расчёт системы вентиляции

Если есть желание самостоятельно выполнить работы по устройству вентиляции газового котла, то необходимо прежде всего составить схему, рассчитать размеры сечения труб, мощность и количество оборудования для принудительного вентилирования котельной. В качестве исходных данных берутся значения следующих параметров:

• геометрических размеров котельной;
• коэффициента, увеличивающего кратность обновления воздуха. Он представляет собой соотношение между оптимальной высотой потолка в котельной (6 м) для обеспечения трёхкратной замены воздуха и реальным размером. При этом, снижение высоты потолка от нормативного показателя на каждый 1 метр влечёт за собой увеличение количества поступающей свежей массы воздуха на 25%;
• скорости входящего воздушного потока — не менее 1 м/с.

Для примера расчёта внутреннего диаметра вытяжки и размера приточного отверстия рассмотрим помещение котельной со следующими габаритами:

1. длиной — 3 м;
2. шириной — 4 м;
3. высотой потолка — 2,8 м.

Соответственно объём помещения будет равен v = 3*4*2,8 = 33,6 м³, а коэффициент кратности k = (6-2,8)*0,25+3 = 3,8.

Количество воздуха, которое нужно заместить за 1 час вентиляции V = 3,8*33,6 = 127,68 м³.

Площадь сечения вытяжной трубы в котельной дома можно рассчитать следующим образом: S = 127,68/3600 = 0,035 м².

Обычно для обустройства системы вентиляции используют трубу круглого сечения, поэтому для расчёта её диаметра можно воспользоваться следующей формулой: D=2√S/π =2√0,035/3,14 = 0,211 м². Ближайший внутренний диаметр из сортамента труб — 225 мм. Такой же размер сечение должен быть у приточного отверстия.

Определить оптимальный диаметр воздуховода, уже зная потребность в воздухе для конкретного помещения, можно и другим методом — при помощи таблицы 1.

Таблица зависимости размера сечения воздуховода от нормы расхода воздуха

Таблица 1.

Монтаж в помещении

Газовая вентиляция в котельной может быть как вытяжного, так и приточного типа. Рассмотрим процесс монтажа каждого типа.

Вытяжная вентиляция

Для устройства данного типа вентиляции нужно соблюдать следующую последовательность действий:

• нанести разметку выходного отверстия воздуховода. Она выполняется по размеру диаметра трубы с запасом примерно в 1 см. При выборе места прокладки трубы для вытяжки, следует учесть, что его выходное отверстие должно находится не ближе одного метра к газовому котлу, чтобы холодный воздух не повлиял на работу прибора;
• просверлить отверстие;
• установить вытяжную трубу в просверленный проём с небольшим уклоном от газового котла в сторону улицы;
• использовать для заполнения зазоров монтажную пену и только когда она затвердеет удалить излишки;
• установить заслонку, с помощью которой регулируется величина проходного отверстия;
• установить вытяжной вентилятор;
• прикрепить на выходе вентиляционную решётку. Она выступит защитой жилья от проникновения насекомых и уличной пыли, а также придаст системе законченный вид.

Вентиляция приточного типа

Монтаж приточной вентиляции осуществляется аналогичным образом, с одним только отличием: вместо вытяжного вентилятора устанавливается прибор приточного типа. Он принимает поток воздуха, охлаждает его или согревает, а затем перенаправляет в помещение. Для котельной частного дома можно использовать простую модель такой установки — приточный вентилятор. Смотрите видео по монтажу:

Испытание и проверка

Проверку эффективности работы вытяжки газового котла проводят при закрытой входной двери и открытом окне в котельной. Обычную бумажную салфетку прикладывают к входному отверстию вентканала. При нормальном функционировании вентиляции она притянется к отверстию, в случае засорения канала или неверно выполненного монтажа салфетка упадёт на пол.

Требования к вентиляции для котла

Газовая вентиляция должна соответствовать следующим требованиям:

1. допустимый угол уклона отдельных элементов дымохода — не более 30º;
2. длина максимального ответвления — 1 м;
3. максимально допустимое количество колен в дымоходе — 3 шт.;
4. в системе должны отсутствовать уступы и сужения поперечного профиля;
5. в состав конструкции должны входить устройства для ревизии и капельник;
6. места поворотов оснащаются очистным лючком;
7. для обустройства вентиляции применяются только идеально гладкие изнутри изделия;
8. расстояние между воздуховодов и поверхностью потолка и стен из легковоспламеняющихся материалов должно быть не менее 0,25 м. Допускается сокращение этого расстояния до 5 см для конструктивных элементов из негорючих материалов;
9. минимальный размер вентиляционного приточного отверстия для подачи воздуха с улицы — 8 см² на 1 кВт номинальной мощности газового агрегата; для притока воздуха изнутри — 30 см² на 1 кВт.

Виды материалов для устройства вытяжки

Для сооружения вытяжки можно использовать керамику, кирпич, стальной прокат.

Кладка из кирпича

Кирпич традиционно используется для устройства дымоходов твёрдотопливных приборов. Он способен выдержать достаточно высокую температуру воздуха изнутри.

Газовые агрегаты работают при более низкой температуре внутри дымохода, поэтому на его стенках может образовываться конденсат, разрушающий структуру кирпича. Это может негативно повлиять на качество работы вытяжки, безопасность и внешний вид.

Керамические изделия

Керамические трубы — это универсальные изделия для обустройства вентиляционных проходов для любых типов котлов. Они термостойкие, долговечные, обладают гладкой внутренней поверхностью, позволяющей беспрепятственно перемещаться воздушным потокам. Однако накапливать влагу, поэтому такая вытяжка для газового агрегата должна дополнительно вентилироваться.

Стальные дымоходы

Для газового котла малой и средней мощности можно использовать обычный стальной прокат, для мощных агрегатов лучше взять жаростойкую сэндвич трубу из нержавейки, конструкция которой состоит из двух труб с разным диаметром. Они вставлены одна в другую, а зазор между ними заполнен уплотнителем из базальтовой ваты.

Коаксиальный дымоход

Представляет собой конструкцию, состоящую из двух труб, вставленных друг в друга не плотно, а с небольшим зазором. Перемещение отработанного воздуха в ней осуществляется по принципу противотока: газ отводится по внутренней трубе, поступление свежего воздуха обеспечивает наружная труба.

В систему из коаксиальных труб в обязательном порядке входит устройство очистки и сборки конденсата.

Расчёт системы вентиляции котла

При расчёте производительности вентиляционной системы:

• Вычисляют площадь котельной.
• Умножают результат на 5.
• Увеличивают полученную цифру на 20%. Это и будет рекомендуемая производительность вентиляционной установки.

Размеры вытяжного отверстия системы должен соответствовать сечению дымохода котла. Ориентировочно можно пользоваться данными из таблицы 2.

Таблица 2.

Мощность отопительного прибора, кВт	Диаметр вытяжного отверстия, см
24	12
30	13
40	17
60	19
80	22

Процесс монтажа

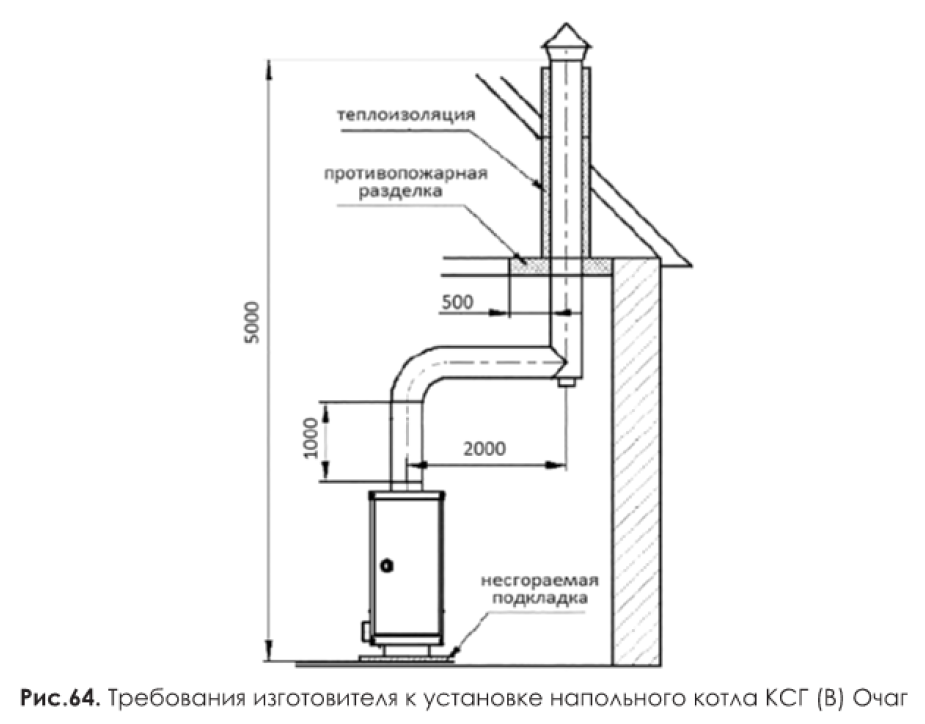

Дымоход может иметь как внутреннее (в доме), так и внешнее расположение (вне дома). Рассмотрим процесс монтажа каждого варианта.

Вне дома

• Присоединить горизонтальный участок сэндвич трубы, который пройдёт через стену к патрубку котла;
• изолировать этот участок и само отверстие в стене;
• прикрепить тройник с ревизией и установить заглушку;
• нарастить последующими звеньями трубу до нужной высоты. В качестве крепёжных элементов используются кронштейны, которыми труба крепится к стене с шагом от 2 м;
• присоединить сверху конструкции конусообразный наконечник;
• усилить стыки хомутами;
• окрасить поверхность трубы термостойкой краской.

В доме

• разметить места выхода дымохода в перекрытиях и кровельном покрытии;
• вырезать проёмы в конструкциях;
• соединить патрубок котла с переходным адаптером;
• присоединить тройник и ревизию;
• прикрепить лист стали и установить основной кронштейн;
• нарастить трубу до нужной высоты;
• в месте перехода перекрытий монтировать защитную конструкцию (проходной патрубок) из оцинкованной стали, в которой нужно вырезать отверстие чуть больше диаметра дымохода. Затем заготовку одевают на дымоход и крепят её к стенкам проёма в перекрытие;
• зафиксировать дымоход стенными кронштейнами и усилить стыки с помощью хомутов;
• установить защитный наконечник сверху трубы.

Выходной участок вентканала над кровлей должен возвышаться:

1. над коньком кровли или парапетом не менее, чем на 0,5 м, если дымоотводная труба находится на расстоянии не более 1,5 м от парапета и верхнего ребра крыши;
2. выше конька или парапета или быть на их уровне, если труба на расстоянии 1,5 — 3 м от конька и парапета;
3. быть не ниже условной линии, проведённой от конька под углом 10º — если высота флюгарки относительно конька более 3 м;
4. над плоской кровлей не менее, чем на 50 см.

Смотрите видео по устройству дымохода:

Изоляция конструкции

Для изоляции поверхности дымохода, соприкасающихся с материалом перекрытия и кровли используют фольгированную базальтовую вату и огнеупорную мастику. Её оклеивают проходной патрубок и заполняют зазоры отверстия в перекрытии.

Если для обустройства дымохода, расположенного вне дома использовали обычную стальную трубу, то такой дымоход изолируется по всей длине.

Борьба с жидкостью с помощью конденсатосборника

Уменьшить количество жидкости, которая скапливается в трубе, можно с помощью конденсатосборника. Он представляет собой цилиндрическую ёмкость со сливным отверстием, устанавливается в основании дымохода, где и собирает конденсат, стекающий по стенкам трубы.

Об особенностях монтажных работ других типов вентиляционных систем я расскажу в следующих статьях. Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.

Вытяжки для газового котла в частном доме



Устройство вытяжки для газового котла в частном доме

Содержание

 Вытяжка для систем котельного оборудования является обязательной и неотъемлемой ее частью. Что касается газовых котлов в частных домах, то здесь на нее возложено сразу две функции, значимость каждой из которой трудно недооценить.

Основными и главными обязанностями вытяжек являются:

1. Обеспечение доступа воздуха вообще и кислорода в частности для поддержания горения.
2. Гарантировать безопасность процесса (создание непрерывного процесса воздухообмена).
3. Исключать или минимизировать вероятность образования плесени, грибка и скопления конденсата.



Правила установки котла

Кроме специально оборудованных и приспособленных помещений маломощные котельные (до 30кВт) могут размещаться и непосредственно на кухне. При этом должен быть соблюден ряд обязательных требований, а именно:

1. Минимальная площадь — 15 кв.м.
2. Высота потолка — не менее 220 см.
3. Площадь окна (окон) должна составлять не менее трех кв. см на один куб. м объема. При этом оконные проемы обязаны быть обустроены форточками или фрамугами.
4. Минимальное расстояние котла от любой из стен — 10 см.
5. Отделка пола и стен не должна содержать горючие материалы.

Помимо оконных проемов, помещение должно иметь дополнительный источники поступления воздуха. Это может быть негерметичная дверь, приточно-вытяжная стационарная вентиляция и прочее. Впрочем, пункт о дополнительном снабжении свежим воздухом здесь следовало бы поставить по значимости — гораздо выше.



Дымоходы для котлов из кирпича, металла или керамики?

Прежде чем приступить к возведению системы отопления и ей сопутствующих систем — следует определиться с материалом для строительства. Отметим сразу, если планирование котельной производится еще на стадии проектирования дома — выбор в пользу кирпича — не худший, но и не самый лучший.

Во-первых, обычный кирпич гигроскопичен, а это обязательно ускорит разрушение конструкции.

Во-вторых, сама по себе конструкция дымохода и вентиляции из этого материала — сложна и ее постройка выльется высокими затратами.

Вытяжка для газового котла из кирпича

Вытяжка из кирпича

Выбор кирпичной кладки может быть идеален только в случае, если преследуются цели эстетического содержания, а внутри кладки будет смонтирована конструкция из стали, оцинковки или другого материала. Однако здесь могут возникнуть проблемы при монтаже угловых соединений.

На заметку Древний способ уберечь кирпич от продуктов горения газа и другого вида топлива — оштукатуривание изнутри. Понятно, что при ограниченном сечении дымохода — процедура эта утомительна и обречена на наличие дефектов.

В контраст штукатурке есть более современный способ защиты кирпича — полимерный рукав. Процедура его установки заключается в относительно точном измерении длин вертикальных и горизонтальных участков шахты. Здесь неоценимую помощь могут оказать лазерные рулетки.

Вторым этапом будет пропускание через верх полимерного рукава, который в конце операции фундаментально крепится к котлу.

Третья операция — подсоединение рукава к парогенератору. Пар, подаваемый под давлением, заставляет полимерный рукав раскрыться и тем самым повторить полость дымохода. Процесс становления полимера — достаточно скор и абсолютно необратимый. В итоге получается прочное, стойкое к влаге и химическим соединениям покрытие. При этом отсутствие швов, а почти идеальная гладкость поверхности минимизирует «желание» осадков оседать внутри трубы, что благотворно скажется на сроке службы и межсервисном интервале.

Для справки Технология термоусадочного рукава (в кругу профессионалов она носит название FuranFlex) достаточно молода. Активно она начала применяться с 1999 года. При этом фирмы — производители дают гарантию на свое изделие 25 лет. Недостаток здесь — один. Пленка рассчитана на работу с низкотемпературными котлами.



Вытяжка из металла

Стальные дымоходы, как и магистрали вентиляции считаются наиболее доступным и относительно недорогим решением. Среди них выделяют два типа: одно- и двухконтурные. При этом срок их службы напрямую будет зависеть от качества материала.

Важно!

Продукты горения, конденсат, температура и физические процессы в теле металла — не пощадят даже нержавейку, не говоря уже о более податливых марках.

Оградить себя на 10-12 лет от ремонта поможет более толстый металл толщиной. На сегодня в строй маркетах можно встретить готовые дымоходы, где используется металл 0,6 -1,0 мм. Не сделаем открытия, если скажем, что многослойная система (типа сэндвич) при которой труба меньшего диаметра проходит через больший диаметр, разделенная слоем изоляции, — весьма популярный выбор сегодняшних домовладельцев.

На заметку Вариантом сэкономить может послужить комбинация оцинковка- нержавейка. Отметим, что использование оцинкованной стали в дымоходах — неправильно по своей сути. Причина здесь в слабой стойкости покрытия уже при температуре 410-420 градусов. К тому же появляется вероятность стекания ядовитых окислов по трубе в помещение.

Недостатком всех типов металлических труб можно назвать низкие эстетические качества. Попыткой исправить данную ситуацию можно назвать облагораживание более совместимыми с фасадом и общим видом дома, материалами.

Кстати Говоря о трубах, которые мы подразумеваем использовать, как дымоходы, можно делать примерные расчеты на их использование и в качестве вытяжки для газовых котлов в частном доме.



Дымоход из керамики

Если вариант сэндвич-трубы вы поставили в приоритет — предлагаем воспользоваться несколькими дельными советами:

• Шаг креплений трубы к стене должен помещаться в диапазон от 100 до 150 см;
• Количество ревизионных колодцев должно обеспечивать полный доступ ко всем участкам трубы;
• Желательно не допускать горизонтальные участки вентиляционных труб и дымоходов длиннее одного метра. В противном случае вам придется устанавливать принудительную тягу (вентилятор).

Вытяжка для газового котла из керамики

Еще одним вариантом материала из которого изготавливается вытяжка для котла в частном доме является керамическая труба. Из достоинств здесь можно отметить экологичность и долговечность. При этом, как единое целое, трубы из данного материала не используются. Все равно потребуется органическая или полимерная изоляция, а в качестве декоративного слоя — камень, металл, кирпич и что-то другое. Понадобятся в данном случае и конденсатоотводчики, что добавит стоимости и без того недешевому материалу.
До этого мы рассматривали варианты, когда вытяжка для газового котла в частном доме и дымоход существовали обособленно. Однако есть вариант коаксиальной трубы, позволяющей соединить два процесса и два предназначения — в один.

Суть данного изобретения состоит в помещении трубы, предназначенной для отвода летучих продуктов горения, в один корпус с трубой, обеспечивающей подачу чистого воздуха. Налицо сразу нескольких достоинств:

1. Отводимые газы, двигаясь по внутренней трубе, охлаждаются поступающим извне воздухом. Это не только повышает коэффициент полезного действия котла, но и ослабевает агрессию на поверхность всего дымохода.
2. Вторым фактором преимущества коаксиальной трубы можно назвать ее компактность. Экономия места — никогда не помешает, а вот меньшие трудозатрате при монтаже одной трубы — вместо двух — заметно скажется на бюджете.

Из конструкционной особенности следует один, но существенный недостаток — система не предусматривает горизонтальных участков. Это значит, что, приняв решение в пользу «два в одном», — нужно быть готовым к некоторым издержкам по прокладке трубы в ущерб принятому плану (перенести кухню, котельную или смириться с выпячивающим себя трубопроводом).



Вытяжка для газового котла и приточная вентиляция

Из основных вариантов поступления свежего воздуха извне к котлу можно выделить естественную и принудительную вентиляцию. Первая — осуществляется без вмешательства человека, а за счет разницы давления и температуры. В элементарном понимании — это сквозняк. Вторая — происходит благодаря работе вентилятора. В обоих случаях для помещений, где установлено газовое оборудование, считается достаточной та, которая позволяет за один час трижды обновить объем воздуха котельной или кухни.

Важно!

На качество естественной вентиляции существенно влияет температура воздуха. Априори принято, что температура за пределами помещения — всегда ниже. В противном случае возможен эффект обратной тяги, когда воздух в помещение будет затягиваться с улицы. В данном случае выход следует искать в установке принудительной вытяжной вентиляции.

Как естественная, так и принудительная вытяжка для котла в частном доме может быть не только канальной (состоящей из труб). Существует более простой способ получить доступ к свежему воздуху — банальное отверстие в стене. Обычно его пробивают выше верхней точки котла. В отверстие вставляется либо круглый, либо иной каркас. На отверстии может устанавливаться подвижная заглушка либо настенный (оконный) вентилятор (приточный или вытяжной). Заглушка, как и мелкая сетка помогут оградить доступ извне насекомым, домашним животным и птицам.

Коаксиальный дымоход

Если труба вентиляции спроектирована с выходом через стену — есть смысл предусмотреть ее незначительный уклон в сторону улицы. Это обеспечит сток конденсата и станет препятствием проникновения влаги снаружи. Остается один вопрос — какова должна быть необходимая площадь воздуховода или отверстия под вентилятор?



Расчет диаметра дымохода

Как уже было упомянуто, полная замена воздуха в помещении, где установлен котел должна производиться максимум за 20 минут. Именно это требование обязывает перед началом монтажа или даже проектирования произвести расчет минимального сечения  вентиляции.
Существует константа высоты потолков при которой вентиляция считается оптимальной. Данное значение равно шести метрам. При меньшем значении используется поправочный коэффициент.

Рассчитаем его на примере.

Помещение, где установлен котел имеет размеры три на четыре метра при высоте потолка — 3,5 м. Рассчитываем объем — 3х4х3,5=42 куб. м

Определяем коэффициент поправки по формуле: к=(6-h) *0,25+3

Получаем: (6-3,5) *0,25+3=3,6

Расчетный объем необходимого для безопасности воздуха найдем, перемножив фактический объем помещения на поправочный коэффициент 3,6*42=151,2 куб.м



Теперь мы подошли к последнему вычислению. Площадь сечения воздуховода высчитывается как отношение расчетного объема к произведению скорости потока воздуха на время. Причем скорость и время должны быть в одинаковых единицах. Принимая за минимум скорость воздуха, величину, равную 1 м/с и зная, что в часе 3600 секунд, получаем: 151,2/3600 = 0,042 кв. м

При использовании круглой трубы формула перехода от площади к диаметру такова: D=2√S/π, где

D- искомый диаметр;

S– найденная площадь сечения;

π — константа, примерно равная 3,14;
В итоге получаем:

2√0,042/3,14=0,231м

Ближайший больший диаметр из сортамента труб для вентиляции 250 мм. Именно он и будет решением нашей задачи.



Безусловно, можно избежать этих вычислений, если воспользоваться таблицами или услугами профессионалов, но это уже, как говорится, на усмотрение того, для кого строится вытяжка для газового котла в частном доме.



Правила возведения дымохода над крышей

Если вентиляция выходит вертикально над крышей дома — вполне логичен будет вопрос о ее положении. Здесь актуальными станут следующие параметры:

• Уровень относительно конька;
• Удаление от дымоходной трубы;
• Уровень над крышей .

Обозначим координаты на основе норм строительства, опыта профессионалов и элементарных законов физики. Вытяжка для газового котла в частном доме, а точнее ее выходная труба обязана:

1. Подниматься не менее чем на 50 см над коньком крыши, если дымоход удален как минимум на 1,5 метра и на таком же расстоянии где расположен  парапет.
2. Быть вровень с коньком или выше его если дымоход расположен от полутора до трех метров как от конька, так и от парапета
3. Быть ниже линии, проведенной от конька крыши под углом 10 градусов, если высота дымохода выше трех метров от верхнего края кровли.
4. В случае плоской крыши требования к вытяжке просты — быть не ниже полуметра над ней.

На заметку Высота вытяжки может быть скорректирована в случае наличия на дымовой трубе габаритной и высокой флюгарки — декоративной защиты от осадков или птиц.

Вытяжка для газового котла в частном доме, не смотря на достаточную сложность, — вполне может быть установлена, как говорится, и своим руками. Несложные расчеты, аккуратность и внимание при работе — вот что позволит добавить вашему дому комфорт, безопасность и эстетическую привлекательность.

Читайте так же: Установка газового котла, Отопление частного дома.



Дымоход для газового котла Vaillant turbo TEC plus. Коаксиальный дымоход в один кирпичный канал.

Смотрите это видео на YouTube

Получите ваше право на нефть, газ или полезные ископаемые под вашей землей

Защита ваших прав на природные ресурсы на вашей собственности

Независимо от того, покупаете ли вы или продаете недвижимость, вы заинтересованы в любых природных ресурсах под землей или где-либо еще на земля. По закону в Соединенных Штатах права на разработку и добычу природных ресурсов, таких как драгоценные минералы, нефть и природный газ, могут принадлежать и передаваться независимо от передачи земли. Соответственно, вы можете продать недвижимость, но сохранить право собственности на все природные ресурсы. Если вы заинтересованы в приобретении собственности, которая может содержать запасы нефти, газа или других полезных ископаемых, вам необходимо знать, кто владеет этими природными ресурсами, чтобы вы могли предпринять необходимые шаги, чтобы защитить их для вашего использования.

Что такое права на добычу полезных ископаемых? (См. ниже права на нефть и газ)

Права на добычу полезных ископаемых — это законные права на контроль над использованием, владением и доступом к определенным природным ресурсам. Как правило, они относятся к любому органическому или неорганическому веществу, содержащемуся в почве или как ее часть на суше. Однако есть несколько заметных исключений: права на добычу полезных ископаемых обычно не охватывают контроль над грунтовыми водами, подземными водами, песком, известняком или гравием.

Какими видами прав на добычу полезных ископаемых может владеть лицо?

В зависимости от условий контракта или акта, владелец прав на добычу полезных ископаемых может совершать некоторые или все из следующих действий:

• Юридически передавать эти права другому лицу
• Получать роялти за добычу этих полезных ископаемых из земля
• Использовать всю необходимую поверхность земли для разумной добычи этих полезных ископаемых, даже если собственность была передана другому лицу
• Получать компенсацию от любой стороны за предотвращение или задержку добычи полезных ископаемых

Как защищаются права на добычу полезных ископаемых?

Как правило, права на добычу полезных ископаемых связаны с землей и автоматически передаются вместе с передачей имущества, если только они не исключаются из акта о собственности или не указывается иное. Когда права на добычу полезных ископаемых переходят отдельно от прав собственности, права на добычу полезных ископаемых обычно регулируются договором или отдельным актом.

Обзор нефтегазового законодательства в Соединенных Штатах

В Соединенных Штатах разработка запасов нефти и газа регулируется как законами, так и прецедентным правом, в основном на уровне штатов. Общие положения включают:

• Право собственности —Права на нефть и газ принадлежат землевладельцу, которым может быть частное лицо, компания, муниципальное образование или индейское племя. Все права распространяются вертикально вниз в пределах границы участка. Из-за жидкой природы газа и нефти скважина на одном объекте может добывать ресурсы, происходящие на другом объекте недвижимости. Различные штаты в целом приняли два разных подхода к владению добытыми таким образом ресурсами:
  • «Правило захвата» — Этот подход позволяет эксплуататору добывать ресурсы (нефть или газ), которые берут начало под другой собственностью, при условии, что добытчик не проектирует и не строит скважину специально для достижения этой цели. Например, человек не может наклонять колодец, чтобы намеренно пройти под соседним участком и добывать ресурсы, но он может захватить любые ресурсы, которые естественным образом текут под его собственным участком. Как только они это сделают, они не обязаны делиться выручкой с соседними землевладельцами.
  • Доктрина «коррелятивных прав» — Этот правовой принцип утверждает, что землевладельцы с общим источником подземных вод имеют право на разумную долю этой воды, независимо от того, кто первым добыл ее. Эта концепция применялась к добыче нефти и газа в некоторых штатах. Юрисдикции, признающие доктрину коррелятивных прав, стремятся обеспечить равную защиту прав всех владельцев прав на добычу полезных ископаемых.

Проблемы эксплуатации ваших прав на добычу полезных ископаемых

Во многих случаях добыча полезных ископаемых из-под земли обходится слишком дорого; более того, если у вас есть для этого ресурсы, вы должны сделать это, не повреждая и не мешая использованию каких-либо домов или собственности вокруг вас. Законы штата или местные законы могут также регулировать степень воздействия деятельности по добыче полезных ископаемых на окружающую среду.

Аренда нефти, газа и прав на добычу полезных ископаемых

Когда сторона, стремящаяся использовать права на добычу полезных ископаемых в собственности, не владеет землей, общий подход заключается в аренде только прав на добычу полезных ископаемых у владельца собственности. Такие договоры аренды включают описание недвижимого имущества, срок действия договора аренды и компенсацию, которую добытчик должен выплатить владельцу имущества за право эксплуатации природных ресурсов.

Даже если в нефтегазовой аренде указан конкретный срок, стандартная аренда автоматически продлевается, если на участке ведется коммерческое производство. Если в договоре аренды специально не указано иное, установка одной добывающей скважины продлит весь срок аренды, при условии, что любая из скважин на участке продолжает добывать нефть или газ.

Резюме

В Соединенных Штатах права на разработку или добычу природных ресурсов, таких как полезные ископаемые, нефть и газ, могут принадлежать или передаваться отдельно от земли. Владелец собственности может передавать физическую собственность, но сохраняет за собой право распоряжаться всеми природными ресурсами. Кроме того, сторона, обладающая правами на добычу полезных ископаемых, может использовать землю над полезными ископаемыми любым разумно необходимым образом для их добычи.

Все, что вам нужно знать о скважине природного газа

Все, что вам нужно знать о скважине природного газа

4

АКЦИИ



Каждый день мир работает на природном газе. Вы используете его всякий раз, когда используете печь, газовую плиту и многие другие газовые приборы. Весь этот газ должен откуда-то поступать, и это более сложная операция, чем вы думаете. Вот ваш путеводитель по тому, как создается скважина для природного газа и как они получают этот необходимый газ из-под земли.



Почему скважина называется газовой?

Когда вы думаете о колодце, вы думаете о колодце, вырытом в землю.

Однако газовая скважина работает совсем по-другому.

Колодец создается путем бурения отверстия в земле и заполнения его водой. Газовую скважину необходимо бурить дальше, в саму подземную породу. Это означает, что эти колодцы глубже, и поэтому создавать их более опасно.



Как создается скважина природного газа

Чтобы создать скважину природного газа, ученым необходимо сначала найти залежи газа под поверхностью Земли.

У них есть несколько способов сделать это, от наблюдения за сейсмической активностью под землей, изучения геологии поверхности, чтобы увидеть, вероятны ли отложения, до даже проверки магнитных свойств горных пород. Затем, когда они найдут подходящее место, могут войти бурильщики.

Чтобы достать газ из-под земли, это деликатный процесс. Камень под поверхностью должен быть сломан, чтобы освободить его. Однако при неправильном разрушении породы она может загрязнить грунтовые воды и вызвать множество других проблем. Вот почему так много предосторожностей принимается перед началом фактического бурения.

Приступая к работе, буровая компания пробурит скважину в скале, а затем покроет ее материалом, предназначенным для удержания газа. Это обеспечит получение максимально возможного количества газа из скважины. Затем в скважину направляются электрические заряды, которые потом воздействуют на породу вокруг скважины.

Как только это будет сделано, жидкий раствор для гидроразрыва будет отправлен вниз, который затем безопасно разрушит породу. В этот момент природный газ высвобождается, и, поскольку газ легче жидкости, он поднимается на самый верх скважины для захвата.



Различные типы газовых скважин

Существует несколько различных типов газовых скважин, предназначенных для добычи газа из любых подземных месторождений. К ним относятся:

• Скважины природного газа: Эти скважины создаются, как описано выше, для извлечения газа из-под земли.
• Конденсатные скважины природного газа: Эти скважины содержат жидкий конденсат, а также природный газ. Газ все равно поднимется наверх благодаря своим легким свойствам.
• Нефтяные скважины: В некоторых нефтяных скважинах наряду с нефтью находится природный газ. Газ можно использовать для добычи нефти. Если газа в скважине достаточно, его можно добывать вместе с нефтью.



Частные газовые скважины

Эти методы чаще всего используются газовыми компаниями, стремящимися добывать большие объемы природного газа для продажи. Однако многие владельцы частных домов зарыли собственные газовые скважины, чтобы получить от них выгоду. Затопление их на вашей территории сопряжено со значительными затратами, но также имеет много преимуществ. К ним относятся:

• Вы можете получить газ для электроснабжения своего дома. Это может значительно сэкономить на ваших счетах за коммунальные услуги, поскольку вы будете обеспечивать свою собственную энергию для многих своих приборов.
• Вы можете продать любой дополнительный газ, который вы добудете, что принесет вам прибыль и компенсирует затраты на бурение скважины.
• Вы сможете собирать газ, который иначе не использовался бы.

Все это достаточно веские причины для сбора газа на вашей территории. Вы можете прорыть собственный колодец, а можете воспользоваться уже пробуренным колодцем. Известно, что компании продают скважины частным владельцам после того, как они их использовали.

Есть некоторые недостатки, о которых вам следует знать. К ним относятся:

• Возможно, вам будет сложно получить разрешение на бурение колодца на вашей территории.
• На вашем участке может не быть газа, поэтому вы не сможете воспользоваться скважиной.
• Расходы на бурение колодца могут оказаться для вас непосильными, и в долгосрочной перспективе они могут оказаться нецелесообразными.



Опасность затопления скважин природного газа

Как и при любом способе добычи топлива, при заглублении скважин природного газа существуют опасности. Самая большая проблема с современными скважинами – это гидроразрыв. Есть много опасений по поводу того, как этот процесс может повлиять на землю вокруг него, и стоит ли оно того.

Наибольшую озабоченность вызывает загрязнение подземных вод. Если процесс гидроразрыва пласта пойдет не так, вода может быть загрязнена химическими веществами в скважине. Это может оказать серьезное влияние на территорию вокруг скважины, и многие жители в настоящее время выступают против бурения таких скважин рядом с их домами.

Также есть опасения по поводу того, как процесс бурения может повлиять на окружающую территорию, поскольку скважина заглублена. Будет много потрясений, так как территория будет снесена бульдозером до того, как скважина будет зарыта, и связанный с этим шум и строительство станут проблемой для многих людей.

Как и во всех процессах, плюсы нужно сопоставлять с минусами. Сначала могут быть потрясения, но извлечение газа сделает процесс того стоящим. Если установлены все необходимые предохранительные устройства, риск загрязнения грунтовых вод очень мал, и по мере продвижения вперед риски становятся меньше.
