Вентиляция — это сложная  инженерная система. Поэтому, только команда технически грамотных и опытных  инженеров  сможет  произвести расчеты воздухообмена в соответствии с  Вашим техническим заданием, требованиями СНиП и СанПиН, предложить умное инженерное решение с минимальными эксплуатационными расходами, качественно выполнить монтаж и пуско-наладку систем вентиляции и кондиционирования воздуха.

 «QUALITAS EST BASIS VITA» —  «КАЧЕСТВО — ОСНОВА ЖИЗНИ»





Вентиляция и кондиционирование помещений административных и общественных зданий



Оглавление



1. Введение

2. Зачем нужна вентиляция

3. Что нужно для создания проекта системы вентиляции

4. Эксплуатация систем вентиляции

5. Техническое обслуживание систем вентиляции

6. Модернизация и реконструкция существующей системы вентиляции

7. Перечень выполняемых работ и услуг



1. Введение



В данной статье я постараюсь объяснить, для чего нужна система вентиляции и кондиционирования воздуха, с чего начать и на что нужно обратить особое внимание при создании проекта по вентиляции, из чего складываются эксплуатационные расходы и как их можно уменьшить, насколько оправдано использование новейшего вентиляционного оборудования и умной автоматики и как это влияет на доходность, какие появились новые инженерные решения для систем вентиляции, как сделать модернизацию и реконструкцию существующей вентиляции, для чего нужно техническое обслуживание вентиляции.



Более 20 лет я занимаюсь инженерными системами вентиляции. Начал я трудовую деятельность с наладчика автоматики вентиляционных систем, руководил инженерными службами эксплуатации нескольких зданий, более 10 лет являюсь техническим директором компании, выполняющей полный комплекс услуг по вентиляции и кондиционированию воздуха, начиная от производства и монтажа и заканчивая техническим обслуживанием вентиляции. Надеюсь, мои знания и опыт помогут Вам.



2. Зачем нужна вентиляция помещений административных и общественных зданий



Прежде всего,  нужно понять, для чего нужна вентиляция. Основным ее предназначением является:  контроль температуры, удаление продуктов жизнедеятельности человека, таких как углекислый газ, влага, запах и обеспечение человека кислородом.



1. Температура. Часто на систему вентиляции возлагают такую задачу как обеспечение микроклимата помещения, чуть ли не каждого помещения. Да это возможно, но тогда для каждого помещения потребуется вентилятор, шумоглушитель, нагреватель, охладитель, датчики, исполнительные и защитные механизмы, щит автоматики. Глобальное удорожание обеспеченно. Пусть температурным режимом занимается система отопления, а вентиляция занимается притоком и вытяжкой воздуха. Установка термостатистических головок на радиаторах отопления обеспечит зимой в помещении установленную температуру. В летний период функцию регулирования температуры может выполнить бытовой кондиционер. Если в кондиционере предусмотрена функция нагрева, то комфорт будет обеспечен и в межсезонье. Минусом использования кондиционера является труднодоступность обслуживания и порча внешнего вида здания наружными блоками, расположенными на фасаде. Альтернативным решением является использование мульти сплит систем, когда один наружный блок может обеспечивать несколько внутренних блоков. Лучшим, но и самым дорогим является использование системы чиллер-фанкойл. Фанкойл устанавливается вместо радиатора отопления и обеспечивает установленную температуру и зимой и летом, чиллер располагается либо на крыше, либо на земле. Система приточно-вытяжной вентиляции может обеспечить подачу воздуха заданной температуры, но одинаковой  для всех помещений.



2. Углекислый газ (СО2). Во вдыхаемом чистом воздухе содержится 0,03 % СО2, в выдыхаемом его содержание вырастает более чем в 100 раз до 3,7%-4 %. Превышение СО2 в воздухе снижает умственную деятельность и общее состояние организма. К примеру: в помещении не оборудованным приточно-вытяжной вентиляцией, с установленным кондиционером проводится совещание. Много людей собранных в одной комнате моментально повышают уровень СО2, снижают уровень кислорода и как результат катастрофическая усталость и раздражение. Кондиционер в этом случае только ухудшает ситуацию, так как,  охлаждая воздух в помещении, создает иллюзию комфорта, при этом воздух, проходящий через фильтр кондиционера, теряет ионы кислорода.



3. Влажность. При дыхании человек выделяет в воздух примерно 1,2-1,5 литра воды в сутки. Если нет приточно-вытяжной системы вентиляции, влага будет конденсироваться на самых холодных поверхностях. Обычно это окна и углы. Окна «плачут», углы покрываются плесенью.  Существуют три основных способа удаления влаги из воздуха: электрический осушитель (принцип действия нагрев воздуха), фреоновый осушитель (принцип действия охлаждение воздуха) и приточно-вытяжная вентиляция (принцип действия замещение воздуха). Разумеется, отличаются они и по стоимости.



4. Запах. Уничтожить неприятный запах очень тяжело. Потребуется дорогостоящая фильтрация воздуха на молекулярном уровне либо распыление более сильного, приятного запаха. Самым простым способом удаления запаха является установка приточно-вытяжной вентиляции.



5. Кислород (О2). Во вдыхаемом чистом воздухе содержится 21 % О2, в выдыхаемом его содержание снижается до 16 %. Снижение О2 в воздухе уменьшает  умственную деятельность и общее состояние организма. Самым простым и действенным способом обеспечения человека О2 для его нормальной жизнедеятельности является использование приточно-вытяжной системы вентиляции.



6. Чистота воздуха. Следует отметить, что основным источником выделения и распространения инфекции является сам медицинский персонал и больные. Количество микроорганизмов в воздухе не является константой, а постоянно растет и в значительной степени зависит от количества находящихся в помещении лиц, рода их деятельности, вида одежды, температуры и влажности помещения.

По данным Всемирной организации здравоохранения (ВОЗ) источниками загрязнения воздуха является окружающая среда, на долю которой приходится 5–10% от общего числа поступления микробов; оборудование (15–20%) и человек, количество выделяемых частиц от которого составляет 70–80%.



Кроме того, очевидно, что  в любых многоэтажных зданиях, происходит перетекание воздуха между смежными помещениями, как в плане одного этажа, так и между этажами здания. По данным ВОЗ, внутрибольничная инфекция в 75% из 100% передается воздушно-капельным путем, причем 90% из них приходится на распространение инфекции с потоками перетекающего воздуха, что приводит к вспышкам заболеваемости, в том числе и среди административных и общественных зданий персонала.



Предлагаемые решения по обеспечению чистоты воздуха :



1. Для исключения возможности поступления загрязненного воздуха из лестнично-лифтовых холлов в палатные отделения целесообразно устройство между ними переходной зоны (шлюза) с обеспечением в ней подпора воздуха. Исключение возможности перетекания воздуха из грязных зон в чистые обеспечивается избыточным давлением воздуха в более чистых помещениях.



2. Для исключения возможности поступления загрязненного уличного воздуха целесообразна установка  системы двух-трех уровневой фильтрации приточного воздуха.



3. Для обеспечения бактериальной чистоты воздуха в помещениях с установленным оборудованием рекомендуется использование местных бактерицидных ламп с периодическим кварцеванием помещений.



4. Для обеспечения бактериальной чистоты воздуха в помещениях с большим скоплением людей (коридоры, холлы, залы ожидания) рекомендуется использовать вентиляторные доводчики с встроенными фильтрами абсолютной очистки и/или бактерицидными секциями. Высокая температура и влажность воздуха являются благоприятной средой для развития микроорганизмов. Сбалансированная работа системы отопления и вентиляции, использование в системе общеобменной вентиляции осушителя обеспечит поддержание требуемых санитарных и микробиологических параметров воздушной среды.

Не следует забывать и об обеспечении охраны окружающей среды от вентиляционных выбросов вредных веществ. Вытяжные устройства радиологических и инфекционных кабинетов должны быть оборудованы системой фильтрации.



Важно. Прошу обратить Ваше внимание, что использовать нужно именно приточно-вытяжную вентиляцию, а не только вытяжную. Вытяжка без притока работает не эффективно. Вентилятору необходим приток воздуха. Если его нет, в помещении создается разрежение воздуха, увеличивается сопротивление, уменьшается производительность вентилятора, возрастает нагрузка на электродвигатель. В итоге вентилятор работает, лопасти вращаются, а количество вытяжного воздуха равно нулю. Срок службы электродвигателя вентилятора при этом значительно сокращается.



Важно. Существуют нормативные документы, которые четко определяют кратность воздухообмена ( сколько раз весь объем воздуха в помещении должен заменяться в течении часа) для каждого помещения в зависимости от его предназначения. К примеру, кратность воздухообмена для жилой комнаты равна 3 крата, для операционной может достигать 30 крат. При проектировании вентиляции суммируются все необходимые объемы воздуха, просчитываются все сопротивления сетевых элементов (воздуховоды, фасонные изделия, решетки и т. д.) и исходя из этих данных подбирается оборудование. Также следует обратить особое внимание к сечению воздуховодов, оно должно соответствовать расчетным параметрам. Уменьшение сечения воздуховодов в целом значительно уменьшит стоимость всей системы вентиляции, но попробуйте подышать через соломинку и Вы поймете, с каким трудом будет работать Ваша система вентиляции и насколько она будет эффективна. Вентиляция является основополагающей инженерной системой жизнеобеспечения здания, поэтому к ее проектированию, монтажу, техническому обслуживанию следует относиться с особым вниманием.



Вентиляция является основополагающей инженерной системой жизнеобеспечения здания, поэтому к ее проектированию, монтажу, техническому обслуживанию следует относиться с особым вниманием.





3. Что нужно для создания проекта системы вентиляции помещений административных и общественных зданий



Прежде всего, необходимо найти компанию, которая сделает проект по вентиляции , при этом  учтет требования и пожелания Заказчика, соблюдет все требования СанПиН и СНИП, получит разрешение от СЭС, просчитает все тепловые нагрузки, получит разрешение от АО «Теплотранзит».



Заказчик, не являясь специалистом по системам вентиляции, не может проверить качество работы проектировщика, поэтому рекомендуется еще на стадии проектирования найти ответственную и грамотную монтажную компанию, которая в свою очередь сможет быть техническим представителем Заказчика, смонтирует оборудование и  материалы, проведет пуско-наладочные работы, будет осуществлять в дальнейшем техническое обслуживание оборудования и автоматики систем вентиляции и кондиционирования воздуха.



Основа для проекта вентиляции  – это техническое задание, составленное Заказчиком или его техническим представителем. В нем оговариваются важные для проектирования параметры:



1. Предназначение здания согласно утвержденной в РК номенклатуры

2. Экспликация помещений (предназначение каждого помещения и его площадь).

3. Расположение здания относительно сторон света, наличие и площадь окон.

4. Технические параметры располагаемой электрической и тепловой энергией.

5. Требования Заказчика, дизайнерские решения в интерьере, касающиеся систем вентиляции.

6. Наличие или возможность установки вентиляционных шахт, высота потолка.

7. Наличие или возможность создания вентиляционных помещений (место расположения вентиляционного оборудования).



4. Эксплуатация систем вентиляции помещений административных и общественных зданий



Заказчику следует учесть, что прибыль Вашего бизнеса сильно зависит от суммы эксплуатационных расходов, поэтому необходимо заложить в проект по вентиляции и кондиционированию объекта:



1. Умную автоматику, реагирующую на кол-во и наличие посетителей, на температуру помещений

2. Рекуперацию или рециркуляцию воздуха, которая позволит вам уменьшить эксплуатационные расходы в несколько раз.

3. Современные системы вентиляции и кондиционирования воздуха местных или рядом расположенных производителей, чтобы в случае выхода из строя узлов или оборудования  вентиляции время замены не сказалось на репутации и  работе объекта.

4. Грамотно связанные системы вентиляции, кондиционирования и отопления, чтобы не получилось, что система отопления не может прогреть, а система вентиляции остудить одно и то же помещение, при этом поднимая эксплуатационные расходы до немыслимых высот.

5. Грамотное техническое обслуживание может не только продлить ресурс работы оборудования, но и существенно снизить эксплуатационные расходы.





Вентиляция это наука, и она не стоит на месте. Разрабатываются новые стандарты. Американский стандарт ASHRAE, немецкий стандарт DIN, российский стандарт АВОК учитывают прежде всего требования комфортного и безопасного пребывания посетителей.



В конечный проект вентиляции войдет подробная схема воздухопроводной сети и ее качественные характеристики, список используемого оборудования, перечень всех монтажных работ, которые будут проводиться при внедрении системы. Все это позволит определить стоимость (смету) вентиляционного и климатического оборудования, изготовления воздуховодов и вентиляционных изделий, монтажа систем вентиляции и кондиционирования воздуха еще до начала проведения каких-либо работ.





5. Техническое обслуживание систем вентиляции помещений административных и общественных зданий





Вентиляционная система это сложный инженерных комплекс тесно сотрудничающий с другими инженерными системами жизнеобеспечения здания: электрообеспечение, отопление, кондиционирование, водообеспечение, хладоснабжение, канализация, пожарная безопасность, автоматизация.



Очистка воздуха, нагрев воздуха, охлаждение воздуха, увлажнение воздуха, осушение воздуха, рекуперация воздуха, рециркуляция воздуха – все это может и обязана делать система вентиляции и кондиционирования. Причем все эти технологические процессы контролируются умной автоматикой, которая не устает и не отдыхает, лишь изредка требует наладки и регулировки.



Рассмотрим самую распространенную проблему – забился воздушный фильтр. Забитый фильтр пропускает через себя намного меньше воздуха, в результате вентилятор начинает «задыхаться», работать под нагрузкой, увеличивается расход электроэнергии, уменьшается срок службы вентилятора. Пыль уже не задерживаемая фильтром начинает проходить через него, в результате чего забиваются калориферы нагрева и охлаждения. Увеличивается расход тепло и холода носителя. Возникает опасность разморозки калорифера, что обычно приводит к затоплению и дорогостоящему ремонту с полной остановкой оборудования. Также проникающая пыль проходит в систему воздуховодов, откладывается на его поверхностях, появляется пылевой клещ, плесень и т.д. Чистка и дезинфекция воздуховодов по стоимости обойдется как прокладка новых воздуховодов. Всего-лишь  вовремя не замененный фильтр может привести к расходам в 200 раз превышающим его стоимость. Отсутствие технического обслуживания обычно приводит к остановке оборудования и дорогостоящим ремонтам.



На техническое обслуживание принимается изначально исправное оборудование. Работы по восстановлению и наладке оборудования не входят в перечень работ по техническому обслуживанию и выполняются отдельно или дополнительно.



Техническое обслуживание (service) это комплекс мероприятий рекомендуемых заводом производителем обслуживаемого оборудования и направленный на поддержание оборудования в исправном состоянии с заданными параметрами.



В комплекс мероприятий по техническому обслуживанию входит:

1. Выполнение планово-профилактических работ согласно графика ППР.

2. Выполнение текущих ремонтов, не требующих остановки оборудования.

3. Выполнение работ по устранению отказов оборудования.



6. Модернизация и реконструкция существующей системы вентиляции помещений административных и общественных зданий



За время строительного бума в г. Астане были построены сотни зданий. В каждом были установлены сложные современные системы вентиляции и кондиционирования воздуха. Но время не стоит на месте, оборудование морально и физически устаревает, изменяются и ужесточаются нормативы и требования к качеству и количеству воздуха. Многие руководители уже столкнулись с такой проблемой как постоянно возрастающие эксплуатационные расходы. Решить все эти проблемы может модернизация автоматики и систем вентиляции и кондиционирования воздуха.



Приведем несколько примеров.



Пример модернизации приточно-вытяжной установки.

В зимний период уличный воздух подаваемый в здание должен успеть нагреться примерно на 60 градусов( с -38 до + 22 градусов), моментально, потратив огромное количество тепловой энергии и буквально через 20-30 минут этот нагре

Вентиляция котельной с газовым котлом – требования и виды

Содержание

• 1 Вентиляция залог безопасности помещений с газовым оборудованием
• 2 Требования для помещений с газовым котлом
• 3 Виды вентиляции для помещений с газовым котлом
  • 3.1 Естественная вентсистема
  • 3.2 Принудительная вентсистема
• 4 Проверка правильности работы вентиляции в котельной
• 5 Заключение

Процесс сгорания природного газа приводит к выделению формальдегидных, серных, азотных, углеродных окислов. Увеличение их объема в воздухе способно стать причиной появления у человека вялости, слезотечения, головокружений, а также формирования различных болезней.

Помимо этого, продукты сгорания бытового газа достаточно взрывоопасны. По этой причине в доме должна быть тщательно налажена вентиляция помещении с газовым котлом с ее выполнением опытными специалистами.

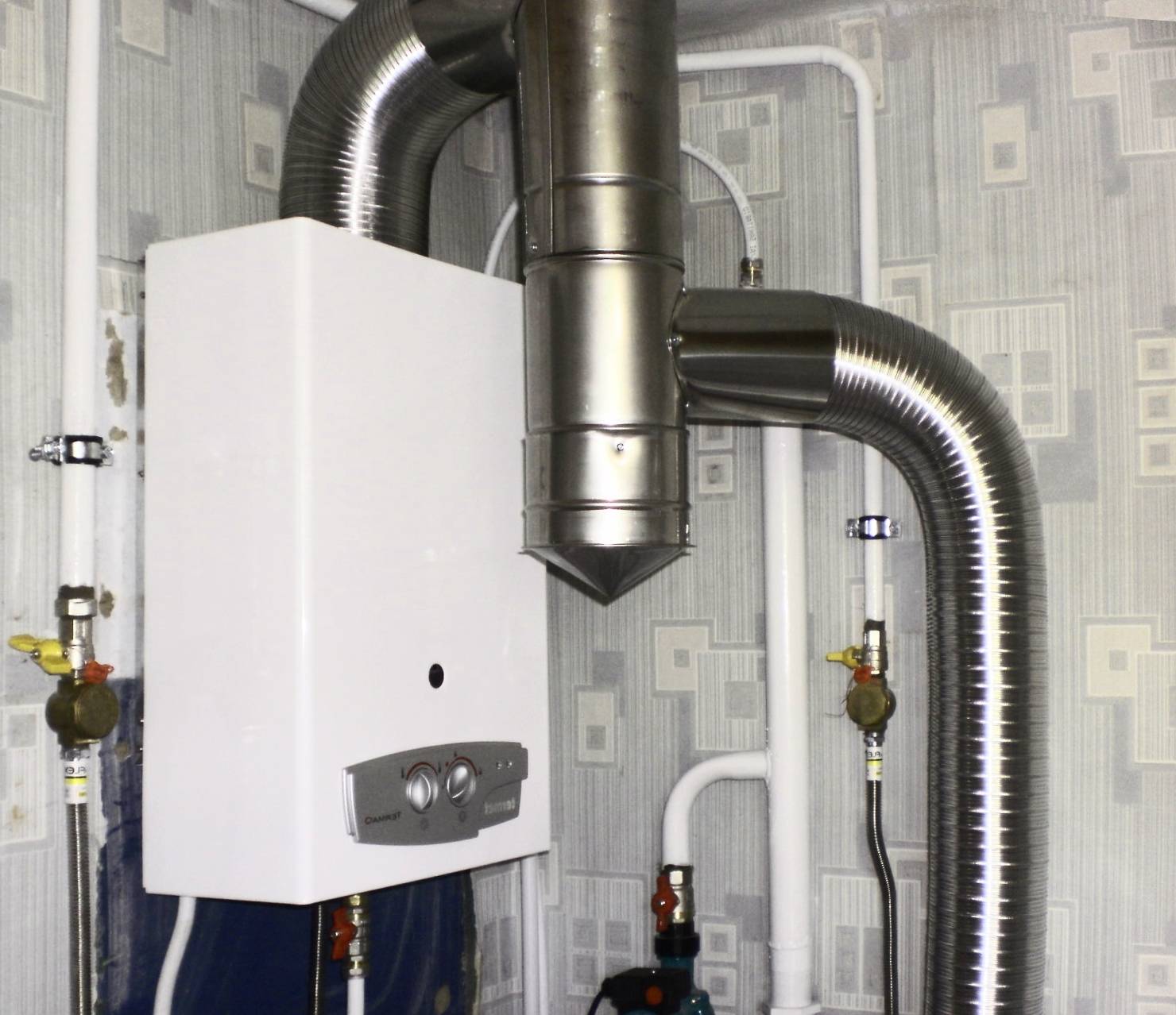

Вентиляция залог безопасности помещений с газовым оборудованием

Вентсистематам, где располагается газовый котел, способна сохранить не только здоровье людей, проживающих в доме. Практически каждый знает, что процесс горения газа просто невозможен без наличия кислорода. При его недостаточности процесс горения приводит к выделению в воздух значительного объема угарного газа.

Такое явление хорошо заметно по цвету высокого пламени, приобретающего желтый оттенок и дающего обильную копоть. Сокращение КПД газового устройства приводит к уменьшению выработки тепла при сохранении объемов сгорания топлива. А значит, возрастают расходы по оплате счетов за отопление.

Гораздо серьезнее угроза исходит непосредственно от природного газа, способного просочиться в воздух комнат, к примеру, при задувании огня сквозняком либо поломки газового оборудования. Выбор газовой вентсистемы зависит от вида используемого котла и специфики самой котельной.

Требования для помещений с газовым котлом

Абсолютно любая вытяжная вентиляция помещения с газовым котлом обеспечивает недопущение образования обратной тяги, которая приводит к распространению продуктов горения. Схематичный план циркуляции воздушных масс в котельной составляется с учетом используемого вида отопительного устройства.

К основным требованиям вентсистемы котельной относится:

1. кислород поступает в помещение посредством специальных каналов либо отверстий
2. котельная – это часть общей вентсистемы. Выход кислорода осуществляется посредством потолка либо верхней части стен помещений, где располагается газовое оборудование
3. 1 кВт мощности отопительного оборудования предполагает наличие притока кислорода посредством отверстия с сечением 30 см2 при его внутренней подачи и не меньше 8 см2 при наружной тяге
4. вытяжка должна иметь 2 горизонтальных канала – 1-н для дымохода вентсистемы, 2-й (ниже на 25-30 см) – для его очищения
5. расстояние между стенкой помещения и котлом не должно быть меньше 10 см
6. приток воздуха и вытяжка должна находиться на противоположных стенках котельной

Лишь точное соблюдение всех вышеперечисленных требований даст возможность вентсистеме правильно функционировать.



Виды вентиляции для помещений с газовым котлом

Сегодня есть 2 вида вентсистем, монтируемых для достижения результативной, а главное, совершенно безопасной работы отопительного газового оборудования.

К таковым относится:

• естественная вентиляция
• принудительная вентиляция

Теперь необходимо рассмотреть каждый вид более подробно.

Естественная вентсистема

Этот вид обычно применяется в домах, общая площадь которых не превышает 100 м2. Для газового оборудования, мощность которого не превышает 30 кВт, должна быть оборудована продушина с диаметром 15 см. Канал для вентиляции следует оснастить пластиковым патрубком, тогда как снаружи закрыть сеткой из металла. Это предотвратит попадание в канал грызунов, различного мусора.

Процесс монтажа естественной вентсистемы не очень сложен. Верхний край вытяжки нужно закрыть «зонтом», который защищает канал от осадков. Внутренняя сторона трубы оборудуется обратным клапаном, препятствующим свободному выходу кислорода. Вытяжка монтируется над газовым котлом, а воздуховод за камерой топлива.

Принудительная вентсистема

Когда показатели естественной вентсистемы не в состоянии удовлетворить требования, регламентируемые инструкцией по использованию газового оборудования, выходом станет применение устройства с нагнетательным вентилятором.

Поступление кислорода в камеру сгорания производится путем функционирования вентилятора. Работающий нагнетатель формирует область с низким давлением, благодаря чему кислород засасывается внутрь котельной.

Для газового оборудования значительной мощности, большой скоростью горения и формированием существенного количества вредных примесей, следует устанавливать принудительную вентиляцию. Такой вид вентсистемы очень накладный в части покупки как оборудования, так и энергозатрат. Есть возможность сократить расход по электроэнергии путем использования вытяжки либо нагнетания.

Максимально результативна эта вентсистема лишь при вытягивании и нагнетании кислорода посредством вентиляторов. Идеальный вариант — котельная с такой вентиляцией должна быть оборудована системой автоматики.



Проверка правильности работы вентиляции в котельной

Чтобы определить, что вентиляция помещений с газовым оборудованием функционирует правильно, нужно сначала открыть в котельной окно, закрыв при этом входную дверь. Затем прикладывается обычная салфетка к вентиляционному отверстию. По причине движения воздушных масс салфетка станет притягиваться к отверстию. Это означает, что вентсистема функционирует достаточно эффективно.

Падение салфетки означает, что вентканал засорился и требует тщательной прочистки. А как вообще подсчитать самостоятельно производительность вентиляции? Сначала высчитываем общую площадь помещения, обслуживаемого вентилятором. После этого получившееся значение умножается на 5.

Получившийся итог складывается с 20% от него. Получившееся значение и есть рекомендуемая производительность вентсистемы.

Заключение

Вентиляционная система в помещении с газовым оборудованием должна в полной мере соответствовать всем требованиям и нормам, предусмотренным нормативно-правовыми актами. Ведь следование каждому из них необходимо для обеспечения безопасности не только человека, но и всей его семьи. Самый лучший вариант – это комбинированная система, функционирующая согласно схеме принудительной и естественной вентиляции.
