Вытяжка своими руками в покрасочной камере: как сделать ее своими руками?

Вентиляция в покрасочной камере своими руками

Покрасочная камера по сути своей представляет собой качественно оборудованное помещение, где осуществляется сложный производственный процесс – покраска транспортных средств. Чтобы произвести покрасочные работы в камере на самом высоком уровне, необходимо все продумать до самых мельчайших деталей. Особого внимания заслуживает организация такого элемента, как вытяжка для покрасочной камеры.

В данной заметке будет описана технология сборки основных элементов системы вентиляции в покрасочной камере, причем своими руками, так как приобретать камеру обычному мастеру не по карману. Все что требуется для обустройства данного объекта — наличие элементарный умений, гараж, размер которого составляет 4 на 6 метров, а также небольшие материальные вложения на приобретение некоторых приспособлений.

Основные типы вентиляционных систем – преимущества и недостатки

Прежде чем описать процесс устройства такой системы, как вентиляция покрасочной камеры, стоит остановить внимание на двух основных типах вентиляции:

1. Специальные одномоторные камеры, где воздух нагнетается в камеру сверху. Благодаря этому создается определенное давление, посредством которого туман из элементов краски осаживается вниз и через специальные отверстия, выполненные в полу, выводится наружу.
2. Двухмоторные камеры, для которых свойственно иметь одновременно с верхним нагнетающим мотором еще и нижний. Его основной задачей является процесс отсасывания воздуха из помещения на улицу.

Каждая из систем вентиляции в покрасочной камере обладает своими положительными качествами и определенными недостатками. Самое важное что требуется в обязательном порядке учитывать в процессе выбора вентиляционной системы – объем работ, то есть запланированный поток автомобилей.

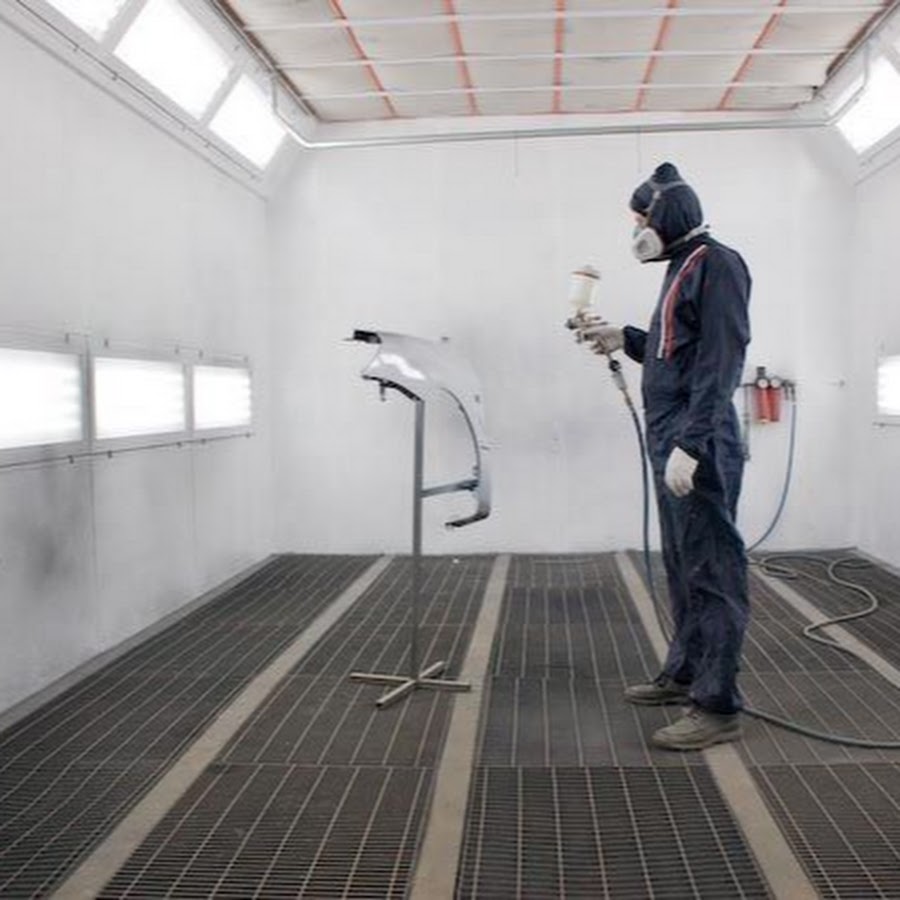

Вентиляция в покрасочной камере

Современные двухмоторные камеры в состоянии обеспечить максимально эффективную циркуляцию воздушных масс, но процесс их установки требует больших материальных трат, а также данная система характеризуется, как трудоемкая и сложная. По этой причине, если планируется обрабатывать относительно небольшой поток машин, осуществлять установку двухмоторной вентиляционной системы будет невыгодно. Намного более целесообразно выбрать один простой мотор, используя его, как вытяжку из покрасочной камеры.

Вне зависимости от объема работы вентиляция в покрасочной камере необходима. Поступающий в камеру воздух в обязательном порядке должен быть максимально тщательно отфильтрован от примесей элементов пыли. В противном случае есть риск появления разнообразных дефектов на поверхности авто в процессе окрашивания.

Создание вентиляционной системы в камере окрашивания

Для создания такой системы, как вентиляция в покрасочной камере, потребуется подготовить некоторые подручные материалы и приспособления, количество и качество которых мастер будет определять строго самостоятельно при осуществлении подготовительных процессов, тщательно анализируя свои материальные возможности.

Основные этапы обустройства системы

Итак, очередность действий для создания вытяжки из покрасочной камеры:

1. После того, как стены рабочего помещения обшиты специальной вагонкой, выполненный из пластика или профлистом и расставлены источники освещения, стоит установить воздухозабор.
2. Такое приспособление, как воздухозабор, монтируется под потолком одновременно с дополнительными тэнами и пушкой тепловой
3. Из установленной тепловой пушки воздушные массы посредством воздуховода будет разводиться в 6-7 разных по месту расположения точек по всему периметру помещению и строго в одном направлении, то есть к центральной его части.

В процессе организации и обустройства вентиляции для покрасочной камеры требуется особое внимание уделить такому приспособлению, как тепловая пушка. Чтобы данное приспособление было более понятным, достаточно представить себе обычный фен, предназначенный для просушивания волос, это та же самая тепловая пушка, но в минимальных габаритах. Под производственной тепловой пушкой подразумевается специальный вентилятор, который гоняет воздух через предварительно нагретые спирали.

При отсутствии возможности приобретения тепловой пушки, ее можно сделать своими силами. В качестве спирали здесь будет использована специальная нихромовая проволока. Есть еще более простой вариант – от тепловых вентиляторов нужно провести гофру, получив в результате обычную тепловую пушку, которая входит в общую систему вентиляция для покрасочной камеры.

Пол – важный элемент вентиляции

Чтобы обеспечить качественную вытяжку для покрасочных камер, следует осуществить некоторые процедуры, связанные с поднятием напольного покрытия. Для этой цели стоит обустроить выполненный из стали рифлено-дырчатого пола из заранее готовых листов. Можно сварить специальную решетку из заранее подготовленных элементов арматуры.

Пол необходимо приподнять примерно на 15-20 см от поверхности земли, чего вполне достаточно для осуществления монтажа вытяжки для покрасочных камер, выполненной на базе вентилятора.

При желании можно произвести установку теплогенератора, который работает на солярке. Данный вариант по стоимости будет на порядок дешевле. Несмотря на это, специалисты рекомендуют применять в процессе обустройства вентиляционной системы тэны, которые работают на обычном электричестве, что намного безопаснее.

По сути, тэны представляют собой особые качественные электронагревательные устройства, выполненные из металла трубки, которые заполнены особыми теплопроводящими изоляторами. В центре данного изолятора есть возможность найти особую токопроводящую нихромовую нить, которая обычно характеризуется определенным уровнем соединения. Это требуется для того чтобы на поверхность тэна в процессе работы передавалась требуемая удельная мощность.

Инфракрасные лампы — альтернативный метод сушки

В процессе обустройства такой системы, как вентиляция в покрасочной камере, особое внимание уделяется вариантам сушки транспортного средства после его окрашивания. Стоит отказаться от сушки авто посредством обычного воздуха, но отдать предпочтение обычным инфракрасным лампам.

Благодаря им покрасочное покрытие намного быстрее высыхает, а также полностью исключается вероятность появления воздушного потока, что серьезно упрощает процесс общего окрашивания автомобиля.

Необходимо понимать, что даже если установлены инфракрасные лампы, это совершенно не означает, что нет необходимости сооружать вытяжку в покрасочной камере. Идеально обустроенная вентиляция требуется не только для сушки, но также для самого процесса окрашивания.

Важные моменты при обустройстве вентиляции

Таким образом, следуя представленной выше инструкции, можно соорудить такую важную деталь в процессе окрашивания, как качественная вентиляция воздуха в гараже. Классическая вентиляционная система предусматривает процесс подачи наружного эффективно отфильтрованного воздуха сверху.

После качественной циркуляции воздух, который был уже отработан, выбрасывается обратно в окружающую среду. Достаточно важную роль в данном процессе играет сезонность проведения основных работ.

Например, в холодное время года подогрев наружного воздуха достигает отметки 20 градусов.

Самое главное, на что требуется обратить особое внимание при обустройстве вентиляционной конструкции – равномерное распределение основных воздушных потоков по направлению сверху и вниз. Как результат, создаются наилучшие условия для осуществления самостоятельного окрашивания транспортных средств.

Подводя итоги

В статье была рассмотрена основа вентилятора для покрасочной камеры и принципы ее построения в собственной покрасочной камере. Можно вполне уверенно сказать, что это достаточно тонкое дело, которое требует обязательной аккуратности и предельной внимательности, а также навыка просчета всего процесса до самой незначительной на первый взгляд детали. Это важно по той причине, что возможные ошибки и недочеты в процессе проектирования вентиляционной системы в состоянии серьезно снизить качество основных покрасочных работ, то есть время и материальные средства будут потрачены зря.

Важно максимально адекватно проанализировать цели создания покрасочной камеры и свои финансовые возможности. Необходимо помнить, что грамотно организованная камера автоматически принесет доход. В ней можно заниматься самостоятельным окрашиванием, а также применять не только в личных целях, но при желании можно сдать в аренду или после полного обустройства продать по выгодной стоимости.

Устал платить штрафы? Выход есть!

100% ЗАЩИТА ОТ КАМЕР ГИБДД — НАНОПЛЕНКА! Подробнее по ссылке

• Скрывает номер от камер и радаров.
• Начинает действовать сразу после установки.
• Быстро и легко приклеивается.
• Защита номеров до 2-х лет.

ЧТО ВЫ ПОЛУЧИТЕ БЛАГОДАРЯ НАНОПЛЕНКЕ

• На 100% скрывает номер от камер ГИБДД в любую погоду.
• Невозможно обнаружить защиту глазом.
• Прочно держится в любую погоду и после мытья автомобиля.

НАНОПЛЕНКА является полностью незаметной для человеческого глаза.

Вытяжка для покрасочной камеры в гараже – подробное описание, схемы, фото, видео

Кузовной ремонт, пожалуй, самая дорогостоящая услуга СТО. Рано или поздно лакокрасочное покрытие автомобиля теряет первозданный вид. Сколы и царапины, не говоря уже о повреждениях кузова в ДТП, портят эстетическую привлекательность любого транспортного средства.

Многие умельцы предпочитают не переплачивать за услуги ремонтных мастерских, тем более что сроки такой трудоемкой работы не приличные. Однако самостоятельная реставрация кузова требует соответствующих условий. В этой статье мы постараемся подробно рассказать, как переоборудовать помещение гаража в камеру для покраски машины и как должна работать вытяжка для покрасочной камеры в гараже.

Покрасочный бокс – технические требования по обустройству гаражного помещения

От оснащения покрасочной камеры зависит качество кузовного ремонта. Нельзя хорошо отреставрировать лакокрасочное покрытие в обычных условиях гаража. Как в гараже сделать покрасочную камеру своими руками?

Требования к помещению покрасочных камер:

1. Габариты камеры должны обеспечивать маневренность рабочего процесса. Оптимальные параметры – высота от 2,8 метров, периметр не менее 6×4 метра.
2. Покрасочный бокс должен быть герметичным и хорошо утепленным, желательно изнутри и снаружи. Если нет возможности сделать наружное утепление, внутренняя обшивка негорючим материалом должна быть выполнена по всем правилам. Для финальной облицовки стен, пластиковые панели будут идеальным вариантом. Можно выкрасить гипсокартон в белый цвет и обтянуть стены пленкой с эффектом намагничивания, она будет притягивать и удерживать пыль.
3. Пол нужно переоборудовать таким образом, чтоб под ним было свободное пространство, обеспечивающее вывод вентиляции. Для этого делают две траншеи, либо прямоугольную яму глубиной от 0,5 до 1 метра, сверху накрывают решеткой.
4. Обязательно наличие хорошо утепленных дверей, они предотвратят попадание пыли и сохранят оптимальный температурный режим в боксе.
5. Если в гараже уже имеется отопительная система, то нет смысла вкладывать дополнительные средства в теплогенератор. Для сушки ЛКП можно использовать УФО, ИК-обогреватель или обычный электрический ТЭН.
6. Хорошее освещение, приближенное к естественному. Лучше всего устанавливать люминесцентные или светодиодные светильники по периметру потолка и на стены. Лампы нужно защитить от попадания краски, для этого достаточно натянуть перед ними пленку и менять ее по мере необходимости.
7. Обустраивают приточно-вытяжную систему вентилирования.
8. Подсобное помещение необходимо для размещения технического оборудования. В самой камере не должно быть никакой мебели, полок, инструмента и прочих «пылесборников». Бокс должен быть удобен в обслуживании, а это значит, что вы должны затрачивать минимум сил и времени на уборку помещения.

При покраске автомобиля необходимо обеспечить хирургическую чистоту в помещении. Любая соринка или пыль, попавшая на «свежее» ЛКП испортит результат работы. Поэтому нужно знать, как обустроить камеру изнутри.

Исходя из организационных моментов стоит отметить, что грамотная вентиляция – это наиболее важный сегмент в переоборудовании гаража в покрасочную камеру.

Вентиляция своими руками в гараже для покраски

Грамотно обустроенная система вентиляции в покрасочной камере – это гарантия качественной работы, безопасности и здоровья маляра.

Вентиляция с фильтрующими элементами обеспечит не только очистку воздуха, но и поможет осадить и вывести лакокрасочное пары. При проектировании вентиляционной системы нужно рассчитать финансовые затраты, исходя из конструктивных особенностей помещения. На рынке представлен широкий ассортимент оборудования. Вы можете подобрать наиболее приемлемый и экономичный вариант оснащения.

Одномоторная вентиляция

Система работает по принципу принудительного нагнетания давления, которое поступает через вмонтированный в потолок фильтр. Поток свежего воздуха поступает в камеру и опускаясь в низ прижимает к полу частички пыли и пары краски. Удаляются канцерогены через предусмотренные при обустройстве пола каналы. Это бюджетный вариант вентилирования, недостатком которого является высокая степень загрязнения среды. Одномоторная конструкция не может в полной мере решить проблему полноценного обеспечения свежим воздухом. Идеальным вариантом считается приточно-вытяжная конструкция.

Двухмоторная вентиляция

Система предполагает наличие 2 моторов. Один – размещен вверху, он нагнетает поток свежего воздуха, второй агрегат – расположен в нижней части покрасочной камеры, он вытягивает отработанные потоки воздуха. Такая конструкция обеспечивает эффективную циркуляцию и очищение воздуха. Проект приточно-вытяжной вентиляции должен быть хорошо продуман и грамотно сконструирован.

Схема приточно-вытяжной вентиляции

Помимо 2 моторов вам понадобится вентиляционные трубы, по которым свежий воздух будет поступать в помещение и переоборудованное напольное покрытие с запасом свободного пространства под ним.

Фильтры – важный элемент вентиляции

Поступающий в покрасочную камеру воздух должен быть обязательно очищен. Без фильтрации атмосферные примеси попадают в помещение и загрязняют его частичками пыли. Обычно рулонный фильтрующий материал укладывают на весь периметр потолка. На входе приточной конструкции устанавливают карманные фильтры, они удерживают крупные элементы пыли. Систему вытяжки также оснащают фильтром – он быстрее загрязняется и требует более частой замены.

Не стоит экономить на вентиляционных фильтрах. Двухфазные устройства имеют массу достоинств:

• Первый этап очистки «улавливает» крупные элементы, второй – более мелкие;
• Следует рассчитывать мощность оборудования (скорость воздушного потока не менее 20 см/с;
• Изделия должны соответствовать санитарно-гигиеническим нормам и иметь не менее 2 фаз очистки;
• При грамотно обустроенной вентиляции, циркуляция воздуха не будет создавать эффекта турбулентности;
• Для регуляции давления, лучше всего оснастить приточно-вытяжную систему вентиляции автоматикой;
• Размещать фильтры следует по всей длине равномерно.

При разработке конструкции вентиляционной системы следует учитывать расход воздуха. Покраска крупногабаритных деталей может в несколько раз превышать расход воздуха реставрации небольших элементов, таких как бампер, крыло или дверь. Следует тщательно продумать перспективы затеваемого дела. Возможно это оборудованное помещение не окупит вложенных в него затрат.

Для чего вам нужна покрасочная камера?

Чтобы грамотно рассчитать проект вентиляции покрасочной камеры нужно понимать, для каких именно целей вам необходимо такое специализированное помещение.

Целевое назначение покрасочной камеры:

1. Вы профессиональный маляр и решили оборудовать помещение гаража для покраски машин вне рабочее время. В этом случае использование бокса служит дополнительным источником дохода и благоустраивать его нужно с максимальным комфортом, который обеспечит высокое качество осуществляемых работ.
2. Вы собственник гаража или владелец СТО и решили оборудовать камеру для сдачи помещения в аренду. В этом случае материалы для устройства рабочего места ограничатся созданием технически грамотных условий.
3. Если вы автолюбитель, решивший осуществить кузовной ремонт собственными силами, то условия для покраски машины создаются по упрощенной схеме. Часть оборудования можно взять в аренду.

Стоит понимать, что цена вопроса и итоговое качество ремонта не всегда оправданы. При закупке даже самого необходимого оборудования в симбиозе с трудозатратами существенно превысит стоимость работ профессионального мастера на СТО. Бюджет обустройства покрасочной камеры может варьироваться от 2000 до 8000 у.е.

Меры безопасности

Действительно важным сегментом малярных работ является техника безопасности. Работа с лакокрасочными составами относится к манипуляциям вредным для здоровья. Выделяемые при покраске канцерогены опасны для органов дыхания, слизистой оболочки глаз и открытых участков кожи.

При малярных работах используют такие средства защиты:

• респиратор;
• защитные очки или маска;
• спецодежда;
• закрытая обувь;
• перчатки.

Пары растворителей и краски могут нанести непоправимый вред здоровью. Слабопроветриваемое помещение с плохой вытяжкой может быть взрывоопасным. Перед покраской убедитесь в надежной изоляции электропроводки. Строго запрещено иметь открытые источники огня в ближайшей доступности.

Видео: как переоборудовать гараж в покрасочную камеру

Предпочтительные схемы устройства вытяжки для покрасочной камеры в гараже полностью зависят от вашей фантазии и материальных возможностей. Мы постарались освятить ключевые моменты модернизации гаражных условий под покраску автомобиля. Дерзайте, все в ваших руках!

Вентиляция покрасочной камеры своими руками

Для создания ровного и прочного слоя краски на кузове автомобиля приходится прикладывать много усилий и строго следовать технологии. Последнее почти невозможно без покрасочных камер — особым образом оборудованных комнат со стабильным температурным режимом и чистым подогретым воздухом. Одним из главных условий качественного окрашивания авто является вентиляция для покрасочной камеры. Как обустроить ее своими руками?

Виды вентиляции и технические требования

Вентиляционные системы бывают приточно-вытяжными, одно- и двухмоторными.

В любой камере необходимо организовать приток фильтрованного воздуха и удаление аэрозолей растворителей и частицы краски. Важный элемент воздухообменной системы — вытяжка для покрасочной камеры, которую устанавливают в верхней части комнаты.

Пол помещения покрывается решетками, поднятыми на 20 см. Под решетками располагаются воздухозаборники и фильтры. Приточный участок также оборудуется фильтрами: ровное покрытие возможно обеспечить только при полном отсутствии пыли в поступающем воздухе. Частицы краски задерживаются краскоулавливательными блоками.

Грамотный расчет вентиляции покрасочной камеры позволяет узнать скорость обновления воздушных масс в ней. Точные расчеты важны по двум причинам:

• если воздух будет поступать слишком интенсивно, слои краски не схватятся с основанием и между собой достаточно надежно;
• если чистый воздух не будет поступать в достаточном объеме, частицы краски останутся в камере и могут привести к отравлению маляров.

Если предполагается установка вытяжки для покрасочной камеры, в которой работают с небольшими предметами и конструкциями, за единицу времени воздушные массы в боксе должны полностью заменяться 5 раз. Если легковые автомобили окрашиваются в камере целиком, воздух следует полностью заменять не менее 50 раз за единицу времени. Стандартный показатель воздухообмена для окрасочных боксов — 20-30 м3/ч.

Чтобы рассчитать воздушный поток, необходимо перемножить длину, ширину, высоту бокса на кратность воздухообмена.

Устройство вентиляции для окрасочной камеры

Если вентиляция одномоторная, воздушные массы нагнетаются сверху и «прижимают» туман с каплями краски к расположенным за напольными решетками воздухозаборникам.

Если вентиляция двухмоторная, второй мотор ставится в нижней части бокса и заставляет аэрозоли ЛКМ максимально быстро выводиться из помещения. Ее обустройство обходится дорого, поэтому применяется там, где автомобили окрашивают непрерывно в течение всей рабочей смены.

Приточно-вытяжная вентиляция обеспечивает подачу теплого (30*C) воздуха в процессе покраски, горячего (60*C) — в процессе сушки, а также способствует быстрому проветриванию бокса с фильтрацией воздушных масс на входе и выходе.

Вентиляция для покрасочного бокса состоит из:

• комплекта вентиляторов;
• комплекта ТЭНов;
• фильтров для задержки пыли из приточного воздуха;
• фильтров для задержки частиц краски из вытягиваемого воздуха;
• воздухозаборников, защищенных решетками.

Если для проведения малярных работ нужно высокое давление, увеличивают мощность входного вентилятора, если пониженное давление — добавляют мощность вытяжному вентилятору. Во многом эффективность вентиляции для окрасочных боксов зависит от герметичности, количества и расположения отверстий в полу.

Установка оборудования

Вентиляционную систему можно оборудовать своими руками в подходящем помещении. Обычная гаражная вентиляция не сможет обеспечить достаточный воздухообмен.

Установку вентиляторов и остального оборудования начинают после того, как в помещение проведено электричество, и оно полностью отделано. Ход работы такой:

1. На пол ставятся вытяжные вентиляторы и фильтры.
2. На потолок прикрепляется воздухозаборная система и 5-7 ТЭНов.
3. Подключаются трубы, через которые воздух распределяется по боксу.

Занимаясь установкой вытяжки для покрасочной камеры, необходимо следовать СНиП — это сделает сам монтаж и последующие малярные работы безопасными:

• рабочие поверхности покрываются специальными химическими средствами, исключающими возгорания и взрывы;
• содержание вредных примесей регулярно измеряется приборами;
• места, где могут скапливаться опасные газы, часто проветриваются.

Следование строительным нормам и технике безопасности в процессе обустройства вентиляции в окрасочных боксах поможет получить быстрый и удовлетворяющий по качеству результат.

Система вентиляции в покрасочной камере

Устройство вентиляционной системы важно для жилых помещений, но в производственных цехах она вообще играет одну их главных ролей при создании правильного микроклимата. Ярким примером помещения, которое не может выполнять свои функции без вентиляции, является покрасочная камера.

Как строится работа покрасочной камеры

Профессионально устроенная покрасочная камера

Чтобы понять, насколько важна вентиляция в малярке для автомобилей, нужно рассмотреть принцип работы такого цеха. Учитывая технологию окрашивания, боксы, в которых ее производят, представляют собой чистые, закрытые помещения, с определенным микроклиматом. Одним из основных критериев качественного окрашивания является поддержание заданного температурно-влажностного режима.

Процессы окраски и сушки предполагают различные температуры в помещении. Перед началом процесса окрашивания, автомобиль помещают в бокс и включают вытяжную вентиляцию – для максимального удаления пыли. Затем, включают приток и начинают окрашивание. В это время, воздух определенной температуры и очищенный от всех примесей поступает в камеру сверху, по воздуховодам, и через специальные решетчатые отверстия «охватывает» автомобиль.

Вытяжные фильтры выводят образующийся покрасочный туман, насыщенный растворителями, краской, лаком, через систему фильтрации в атмосферу. В полу, под автомобилем, расположены решетки-фильтры, которые так же частично поглощают опадающие тяжелые частицы красящих материалов.

По завершении окрашивания камеру продувают (около 5-7 минут) – полностью очищают от лакокрасочного тумана. Приток переключают на повышенную температуру, а оборудование вытяжки переводят в режим рециркуляции. Создается микроклимат, требуемый по технологии окрашивания соответствующими красками. Работающая в определенных режимах система вентиляции в покрасочной камере поддерживает на этом процессе температуру помещения не ниже 85°C.

Важно! Во избежание образования сквозняков, «вихрей», «мертвых зон», вытягивание воздуха из смежных помещений, необходимо правильно рассчитать мощность системы. Некорректная работа вентиляции приводит к некачественному результату.

Особенности вентсистемы боксов для окраски

Направление движения воздушных потоков в боксе

Вентиляция окрасочных камер для окрашивания автомобилей имеет специфические особенности:

• В соответствии с технологическим процессом, когда используются разные температурные режимы, необходимо регулирование интенсивности воздушных потоков и их температуры.
• Для небольших помещений допускается приточная вентиляция с механическим побуждением, а вытяжная – с естественной тягой. Для остальных – вся система автоматизирована.
• Целесообразно использование не моносистемы (все оборудование объединено в одну систему), а наборной (наличие отдельных приточной и вытяжной систем).
• Приток должен на 1/3 быть мощнее вытяжки. Это предусматривают для того, чтобы более мощная вытяжка не вытягивала воздух, пыль, влагу из других помещений.
• Кратность воздухообмена установлена на уровне минимум 40 раз в час. В зависимости от размеров автомобиля ее повышают до 100. Этот показатель предельно допустимой концентрации, влияет на здоровье людей и качество окрашенных поверхностей.
• Многие владельцы покрасочных камер используют пол, как дополнительную вытяжку.
• Принципиально расположение воздуховодов: приток свежего, подогретого воздуха осуществляется через отверстия сверху вниз, а отвод загрязненного – снизу (из камеры) и вверх (на крышу).

Функции вентиляции в боксах для окрашивания автомобилей

Приточная вентиляция покрасочной камеры для автомобилей требует особо тщательного подбора. Прежде, чем воздух с улицы, затянутый приточным вентилятором, попадет в покрасочную камеру, он проходит три фильтрующих элемента.

Различные режимы работы вентиляции в покрасочной камере

1. Первый, грубой очистки, находится сразу за вентилятором, избавляет воздушные массы от пыли, тяжелых частиц.
2. Второй (доочистки) расположен за нагревательным оборудованием.
3. Третий (тонкой очистки) – окончательно очищает воздух и находится непосредственно перед воздуховодом покрасочной камеры.

Важно! Расположение фильтров должно быть таковым, чтобы их легко было обслуживать – заменить в случае загрязнения. «Забитые» пылью фильтрующие элементы воздействуют на скорость движения воздуха, и, соответственно, на качество окрашивания автомобилей.

Наличие нагревательного оборудования позволяет регулировать температуру воздушного потока от 30 до 85°C и выше. Вентиляционные короба, размещенные на потолке, имеют отверстия, через которые воздух с определенной скоростью попадает в покрасочную камеру.

Вытяжной вентилятор с регулировкой скорости работы двигателя, устраивают в нижней части стены. Так, во время окрашивания и процесса продувки бокса, он работает на полную мощность. Во время сушки устройство функционирует в режиме рециркуляции, потому забор отработанного воздуха частичный – всего 10%.

Для качественного отвода воздуха, насыщенного вредными веществами и покрасочного тумана, оборудуют на полу специальные траншеи, сверху устанавливают металлические решетки. Вытяжные камеры в вентиляции расположенные в полу, под красящимся автомобилем, позволяют экономить расход краски. Происходит это за счет «втягивания» загрязненного воздуха одновременно с красящими частицами, которые и ложатся на поверхности находящиеся перед вытяжкой. Весь отработанный воздух перед удалением в атмосферу обязательно должен проходить через систему фильтрации.

Расчет вентиляции покрасочной камеры

Важный этап устройства вентиляции в покрасочной камере – ее расчет. Понятно, что такое вредное, по своему технологическому назначению, помещение, должно иметь многократный воздухообмен. Его расчет проводят по формуле:

P= (t₁-t₂)хVх0,36, куб.м/ч,

где t₁-t₂ – разница температур на улице и в помещении покрасочной камеры,

V – объем помещения, куб.м,

0,36 – коэффициент.

Для примера возьмем помещение с такими размерами: длина – 6,5 м, ширина – 5,0 м, высота – 3,5 м. Так как, в основном окраска автомобилей происходит в теплое время года, то самая большая температурная разница около 13°C. Подставляя все значения в формулу, получим:

13х6,5х5х3,5х0,36=532 куб.м/ч

Расчетный показатель говорит о том, какой объем воздуха должен закачиваться в бокс за 1 час. Понятно, что для данного примера, обязательно оборудование камеры приточно-вытяжной вентиляцией с механическим побуждением. Кроме того, для такого достаточно большого помещения, требуется монтаж дополнительной вытяжки в виде решетчатого пола.

Вентиляция в покрасочной камере своими руками: схема устройства

Вентиляция должна обеспечивать безопасность работникам

• Производится расчет воздухообмена.
• На основании расчета подбирают воздуховод определенного сечения. В основном, применяют короба из оцинкованной или нержавеющей стали. Соединения – фланцевые, материал изготовления крепежа должен совпадать с материалом воздуховода.
• Соответственно расчетным показателям воздухообмена подбирается вентиляционное оборудование, фильтры, калорифер.
• В полу прорываются канавки глубиной 150-200 мм, к которым выводится вытяжной канал и непременно герметизируется. Из перфорированного металла изготавливается напольное покрытие. Можно просто сделать сварную конструкцию из арматурных прутьев и уголков.

Установка вентиляции в покрасочной камере своими руками возможна, если соблюсти все нормативные требования, провести правильные расчеты. Сложные металлические элементы можно сделать на заказ, самостоятельно их установив.

Важно! Вывод вытяжки монтируется на крыше. Помните, что из покрасочной камеры выводятся красящие частицы, потому предусмотрите некий их «улавливатель», чтобы порывами ветра они не попадали на стоянку, где паркуют автомобили ваши клиенты.

Навигация по записям

Вентиляция покрасочной камеры своими руками (расчет и система)

Содержание:

1. Идеальные условия
2. Сборка вентиляции
3. Расчет вентиляции

Правильная вентиляция покрасочной камеры необходима сразу по нескольким причинам: безопасность (большинство растворителей опасно для здоровья человека) и следование технологии покраски. Движение воздуха в области нанесения краски должно быть равномерным и направленным – оба фактора по-своему влияют на результат. Неправильно организованный поток воздуха может поднять взвесь с краски, в результате чего ее распыление сместится относительно положения краскопульта. Медленный или излишне быстрый поток воздуха приведет к неправильному высыханию материала.

Готовая покрасочная камера обойдется покупателю примерно в 15-20 тыс. € – приличная сумма даже для малого бизнеса. Между тем точное регулирование влажности, чистоты и движения воздуха (главные отличия профессиональной станции от обычного гаража) вполне можно организовать самому. Стандартный гараж 6х4 не дает больших возможностей для экспериментов, но риск получить неправильную покраску даже в таких условиях можно свести к минимуму, если стремиться создать условия близкие к идеальным.

Идеальные условия

Комнатная температура – уровень, на который определяется большинство производителей эмалей. 20-23 ˚C – идеальная температура покраски. Организовать такой обогрев своими руками несложно, но гаражная вентиляция предполагает, что воздух будет двигаться интенсивно, а забирается он обычно с улицы. Таким образом, в системе окрасочной камеры появляется элемент, осуществляющий предварительный прогрев воздуха (прогревать его непосредственно в помещении опасно, из-за возможности воспламенения и трудностей регулировки).

Влажность воздуха не должна выходить за границы 70%, но и ниже 50% опускать ее не стоит. Сухой воздух в покрасочной камере приведет к засыханию поступающих из распылителя капель краски еще в воздухе. К счастью для мастеров, выполняющих систему воздухоотводов своими руками, при нормальных погодных условиях уличный воздух вполне укладывается в эти параметры – необходимо только планомерно подавать его с улицы и очищать. Другое дело, что для создания воздушного давления потребуется подавать воздух быстрее, чем его отводить (т.е. фактически воздух должен выталкиваться наружу).

Кратностью воздухообмена называется отношение объема удаленного (поступившего) за 60 мин воздуха к объему помещения. В системе вентиляции окрасочных камер минимальная кратность воздухообмена должна составлять 8-10 единиц (чуть меньше при работе кистью). Для малярных цехов эта цифра начинается от 16-20 единиц, т.е. за час воздух в помещении должен полностью обновляться 16-20 раз (связано это с размерами помещения). Даже приблизительный расчет покажет, что это серьезная цифра. Однако требование это связано не столько с высыханием краски, сколько с безопасностью, а непосредственно в зоне нанесения лакокрасочных материалов норматив указывает, что скорость движения воздуха не должна превышать 0.1 м/сек.

К вентиляторам для покрасочной камеры имеется еще одно требование – направление. Фиалковская в книге «Вентиляция при окраске изделий» рекомендует организовывать систему обновления воздуха строго вертикального типа. Т.е. подача воздуха организуется через полоток, а вытяжка через решетку в полу (в такой системе кратность обновления может достигать отметки 200 – другая система подсчета). Осуществить это на практике проблематично, но вытяжка в любом случае должна находиться на уровне пола, а воздух поступать из-за спины маляра. Такое направление обеспечит отток токсичных веществе от человека и прибивание взвеси от краскопульта к полу.

При соблюдении даже части этих требований маляр может свести к минимуму риск отравления окрасочными материалами, образования пузырей, шагрени и пр. Все вышесказанное трудно реализовать в одном, непрерывном процессе, поэтому даже профессиональные покрасочные камеры имеют несколько режимом работы. Соответственно и расчет оборудования должен производиться для каждого этапа отдельно:

• Очистка воздуха – формирование необходимой температуры и влажности, предварительная фильтрация пыли.
• Рабочий режим – нагрев воздуха (требуется нагреть его до 25-40 ˚C, потому что во время перемещения он немного остывает) и равномерная подача в помещение для окрасочных работ.
• Сушка – равномерная подача горячего воздуха или нагрев краски инфракрасными пушками (40-80 ˚C).

Сборка вентиляции

Для гаража 6х4 кратность воздухообмена в 10 единиц может показаться чересчур большой, ведь фактически это может означать, что вентилятор будет интенсивно продувать помещение и добиться плавного движения воздуха в зоне покраски сложно. Значительно снижать обмен воздуха не стоит, но и респираторами запастись не повредит. Система вентиляции покрасочной камеры должна включать в себя два вентилятора: вытяжка и подача воздуха. Для нагнетания давления мощность последнего должна быть выше, однако не стоит забывать и о безопасности: расчет зависит от материалов, с которым приходится работать маляру, от их токсичности и взрывоопасности. К примеру, если речь идет о легко поднимающихся в воздух материалах, обновление воздуха в верхней части помещения должно производиться в два раза быстрее, чем в нижней (за один цикл устраняется две трети воздуха из верхней половины камеры). Когда пары от растворителей и лакокрасочных материалов тяжелее, расчет строится на обратном соотношении (1/3 воздуха из верхней части и 2/3 из нижней).

Отметим также, что поступающий в вытяжку воздух насыщен взрывоопасными газами и к детонации может привести обычная искра. Соответственно и вентилятор вытяжки должен иметь защиту от искр. Не лишней будет и защита воздухоотвода обратным клапаном, пресекающим распространение загоревшегося газа обратно в гараж.

Расчет вентиляции

В зависимости от бюджета и объема планируемых работ рассматриваться могут одно- и двухмоторные системы. Т.е. в простейшем случае вентиляция производится за счет одного вентилятора, расположенного в верхней части помещения. Воздух выталкивается через отверстия в нижней части комнаты. В идеально сконструированной покрасочной камере вытяжка должна находиться под каждым важным объектом (агрегат обезжиривания, окрасочный стенд, ванна для окунания), но объединять их нельзя.

Объем пропускаемого воздуха или производительность обычно указываются производителем в описании оборудования (средняя скорость воздушного потока – 20-30 см/с). Однако для защиты от пыли вентиляторы для покрасочных камер должны оснащаться фильтрами – забивание фильтров приводит к снижению эффективности оборудования. Быстрее забивается нижний фильтр, но на обоих моторах лучше размещать двухфазные системы очистки (первый уровень для крупных частиц, второй для мелких).

Проще всего организовать вытяжку, заменив полы на решетки и обеспечив отток воздуха из под них. В бетонном основании гаража заранее можно предусмотреть траншеи, для установки вентиляционного оборудования, в противном случае придется поднять пол на пару десятков сантиметров. Решетки и дырчато-решетчатые листы продаются в строительных магазинах. При организации таких полов своими руками необходимо помнить, о необходимости периодической замены фильтров (произвести замену должно быть легко) и о расположении вытяжки таким образом, чтобы избежать возникновения мертвых зон и зон турбулентности.

Производительность «чистого» вентилятора рассчитывается следующим образом: объем помещения для покрасочных работ умножается на кратность, т.е. производительность равна произведению высоты гаража, ширины и кратности обмена. Мощность нагревателя определяется по формуле Р=Q*T*0. 36. Здесь T – разница температур между подаваемым воздухом и требуемым в окрасочной камере, Q – объем в кубических метрах.

Чаще, чем остальные, применяются вентиляторы канальные, т.е. встраиваемые непосредственно в систему притока. Плюсы таких систем – производительность и создание давления, минус – поток воздуха выходит строго в одном направлении – после попадания в помещение его нужно грамотно распределить по всему объему. Для этого применяются трубы воздухоотводов, щелевые решетки и переходы, позволяющие вывести воздух в нескольких точках.

Расчет диффузоров осуществляется по формуле N=L/(V * 2820 * D²). Здесь N – количество диффузоров, D – диаметр, V – скорость потока на диффузоре, L – расход в кубометрах. Кроме того, нужно учитывать, что все вентиляторы имеют свою диаграмму давления – несовпадение реальных и требуемых для покрасочных работ цифр приведет к низкой эффективности оборудования. Особенное внимание при сборке системы своими руками нужно уделить сопротивлению сети.

Покрасочный пост с сухой фильтрацией своими руками. Вытяжка для покрасочной камеры — бережем свое здоровье. Какой глубины выбрать сухую покрасочную камеру

Покрасить автомобиль — дело непростое, для его осуществления требуется как минимум специальное помещение. Плюс ко всему, профессиональное оборудование для окрашивания машины стоит дорого — все это отпугивает желающих заняться покрасочным бизнесом, хотя этот бизнес считается очень прибыльным. Как обычно бывает, все необходимое оборудование собирается постепенно, а в качестве основного помещения используется обычный гараж. Альтернативным вариантом является изготовленная покрасочная камера своими руками. При правильном и умелом проектировании она не будет уступать своими характеристиками приобретенной в специализированном центре. О том, как ее сделать самому, узнаете из этой статьи.

Основные требования к покрасочной камере

Главное правило, которе обязательно должно выполняться, — это теплое помещение с изолирующими стенками. Они обязаны поддерживать постоянную температуру внутри около 20-25 градусов, это касается как воздуха, так и поверхности авто. Выполнение этого требования необходимо для проведения качественного технологического процесса. Поэтому при обустройстве таких помещений, коими являются покрасочные камеры для автомобилей, проектировщику рекомендуется тщательно продумать, за счет чего можно достигнуть необходимой температуры — это может быть система прогрева воздуха, хорошая теплоизоляция и др.

Прогреть воздух можно с помощью мощных тэнов, а вот для поддержания нужного режима теплоизоляцию ничем не заменить. Перепад температур не должен превышать 3 градусов за все время сушки. Резкое нагревание и охлаждение камеры для окраски крайне не желательны.

Покрасочная камера, своими руками которую можно выполнить качественно и без лишних переплат, нуждается в качественном освещении. Оно должно быть везде, особенно тщательно должно быть подсвечено рабочее место. Для создания дневного света необходимо комбинировать разные светильники. Кроме того, нужно обеспечить бестеневое освещение центрального места покрасочного помещения. В рабочем боксе не допускаются мерцание светильников и слишком холодные или теплые оттенки свечения. Желательно отдавать предпочтение взрывозащитным лампам, иначе обычные светильники придется дополнительно изолировать и защищать от попадания осколков в помещение и на окрашиваемую поверхность автомобиля. Качество покраски напрямую зависит от чистоты воздуха и его давления, в этом случае поможет хорошая вентиляционная система.

Теплоизоляция покрасочной камеры

Чтобы сохранить тепло в помещении, лучше использовать пенополиуретан. Иногда бокс оборудуют плитами пенопласта, щели между которыми заливаются строительной пеной и в дальнейшем обшиваются листами железа, пластиковыми панелями и др. Перед тем как сделать покрасочную камеру своими руками, необходимо помнить, что оба эти материала горючи. Кроме того, пенопласт легко разрушается под воздействием агрессивных веществ, таких как растворитель или бензин. Иногда для теплоизоляции используется минеральная вата или негорючие материалы. Всем известно, что после окончания процедуры покраски автомобиля необходимо очищать помещение. Поэтому стены должны быть не только огнеупорные, но и легко моющиеся.

Освещение покрасочного бокса

Любое устройство покрасочной камеры своими руками не сможет качественно функционировать без хорошего освещения. Наилучшим вариантом являются галогенные лампы. В целях безопасности их изолируют в отдельные короба или закрепляют под специальным стеклом.

Люминесцентные лампы не менее популярны, тем более, что нет необходимости в их дополнительной защите. Их можно разместить на стенах или на потолке. Для освещения нижней части автомобиля используются переносные светильники.

Что нужно учитывать при проектировании покрасочной камеры?

Чаще всего покрасочный бокс делается из обычного гаража, поэтому учитывать правила безопасности крайне важно, ведь окрашивание — это опасная процедура, которая может привести к взрыву. Обязательно нужно выполнять следующие правила:

1. Нагреватель должен находиться в отдельном помещении в специальном коробе. Тогда теплый воздух будет поступать в камеру уже нагретым, и тэны не будут иметь возможности зажечь облако от краскораспылителя, которое может привести к взрыву.
2. Когда обустраивается покрасочная камера своими руками, нужно применять наиболее простые методы для сушки окрашенного автомобиля. Лучше использовать инфракрасные лампы. Желательно, чтобы они включались в обычные розетки.
3. Отдельные УЗО необходимы для розеточной группы, генератора и сварочного аппарата. Заранее нужно рассчитать суммарную мощность потребления электрической энергии, а лучше — обратиться к электрикам.

Устройство вентиляционной системы

Вентиляционная система для покрасочной камеры — это обязательный элемент ее конструкции. Он представляет собой сложную конфигурацию воздуховодов, различных клапанов и вентиляторов. Кроме этого вентиляция покрасочной камеры должна быть совмещена с фильтрами для очистки воздуха и системой обогрева помещения.

Вентиляционная система выполняет сразу несколько функций, вот основные из них:

1. Она фильтрует и очищает воздух, благодаря ей уходят воздушные пары и газовые выделения от краски и растворителя.

2. Вентиляция обеспечивает безопасность работ, воздух после фильтрации не вредит окружающей среде.

3. Она организует безопасную работу. Правильно спроектированная приточная система вентиляции воздуха, даже в ограниченном и замкнутом пространстве, где сосредотачивается большое количество ядовитых веществ, обеспечивает безопасный процесс очистки. Риск пожаров и взрывов сводится к минимуму.

4. Система обеспечивает горячий обдув и сушку. При непосредственной покраске автомобиля вентиляция покрасочной камеры своими руками выполняет свои основные функции, а также создает потоки горячего воздуха, ускоряющие процесс сушки краски, а горячий обдув лучше скрепляет слои краски и лака между собой.

Виды покрасочных боксов

Хорошо продуманная и правильно рассчитанная вентиляция способна не только влиять на качество будущей покраски автомобиля, но и экономить электрическую энергию, снижать затраты на необходимую замену фильтров. Все это необходимо помнить, особенно когда обустраивается покрасочная камера своими руками.

Бывает несколько видов вентиляционных систем, все они зависят от предназначения боксов для покраски:

1. Воздушно-проходные вентиляционные камеры. Принцип работы данной вентиляции: приток воздуха идет с постоянным давлением, предотвращающим любое попадание в него мусора. Пространство должно быть абсолютно герметичным.

2. Камеры с повышенным давлением или разреженным воздухом. Они представляют собой два рабочих вентилятора. Один нагнетает воздух, другой всасывает. Их совместная работа дает необходимую разность давлений. Такая вентиляция подходит для открытых покрасочных камер без стен.

3. Одномоторные камеры. Принцип работы: воздух подается извне сверху и естественным путем выжимает лакокрасочные пары через нижние отверстия покрасочной камеры. Данный вид вполне приемлем для самодельного бокса, которым и является покрасочная камера, своими руками изготовленная.

4. Двухмоторные камеры. Чистый воздух поступает сверху, дополнительный мотор откачивает воздух снизу и выводит его из помещения. Данная система весьма эффективна, но это дорогостоящее оборудование подходит для покраски автомобилей, поставленных на поток.

5. Камеры с приточно-вытяжной вентиляцией. Эта система сконструирована вместе с системой обогрева и фильтрации.

Фильтры для покрасочных камер

Покрасочная камера должна быть безопасной. Предотвратить пожар или взрыв поможет наличие сухой фильтрации воздушных масс. Даже при установке водяной завесы использование сухих фильтров все равно актуально. В помещениях намного рациональнее применять фильтры для покрасочных камер в виде рулонов. Они представляют собой волокно, пропитанное специальным противовоспламеняющимся составом. Этим материалом покрывается весь потолок камеры.

Напольные фильтры загрязняются намного быстрее и сильнее, а значит, они должны быть более качественно выполнены. Различают два типа фильтрации:

1. Стекловолокнистый рулонный материал. Он негорюч, а его использование рассчитано на определенное количество раз.

2. Инерциальные фильтры для покрасочных камер,которые механически отделяют твердые крупные частицы мусора при резком изменении направления потоков воздуха.

Дополнительная очистка

Если правильно и своевременно производить очистку фильтрующих систем, то не придется часто менять расходный материал. Тонкая очистка состоит из дополнительных карманных фильтров большого объема. Они устанавливаются в воздуховоде. Для экономии места можно использовать кассетные панели на выходе или ячеистые фильтры для сборки микроскопических аэрозольных веществ внутри.

Система фильтрации своими руками

При проектировании системы очистки необходимо учесть ее местоположение. Лучше установить фильтрацию грубой очистки, только потом можно приступать к монтажу потолочного фильтра. Если вентиляция покрасочной камеры своими руками работает по принципу рециркуляции воздуха, то необходимо внутри нее установить несколько кассетных фильтров, имеющих высокий класс точности. Они должны соответствовать типу и конструкции системы вентиляции. Желательно, чтобы в наличии был датчик часов работы системы. Поверхности фильтров рекомендуется регулярно очищать и продувать. Все эти действия продлевают срок службы системы фильтрации.

Порошковая покрасочная камера

Многие используют во время работы порошковую краску. Это смесь из мелкодисперсионных частиц с необходимыми примесями. Порошковая покрасочная камера, своими руками изготовленная, — проект сложный, но вполне осуществимый. Необходимо закупать специальное оборудование, без которого процесс покраски невозможен. Такие боксы неэкономично использовать в небольших ремонтных мастерских, так как оборудование стоит достаточно дорого. Кроме того, в этих боксах не будет возможности провести нужную колеровку.

Порошковая камера состоит из систем фильтрации и рекуперации состава краски. Перед началом смесь намагничивают, она прилипает к металлической поверхности автомобиля плотным и равномерным слоем. Далее красочный слой спекают, для этого авто нагревают до определенной температуры и выдерживают некоторое время. Порошок под воздействием высокой температуры расплавляется, таким образом, происходит окраска авто. Порошковая камера намного снижает затраты на покраску автомобиля. Остатки состава собираются фильтрами, и их можно снова использовать в производственном процессе.

Спешка неприемлема в обустройстве покрасочной камеры, тем более, когда она делается собственными руками. Если потребуется исправлять ошибки, рабочий процесс будет остановлен, а это приведет к потере клиентов. При наличии огромного выбора современного оборудования и материалов данная статья поможет изготовить покрасочную камеру своими руками, которая в скором времени будет приносить неплохой доход.

Если вы красите машину, то наверняка делаете это в покрасочной камере. Для соблюдения правильной технологии вы должны следить за тем, чтобы всё вспомогательное оборудование при этом работало как надо, в том числе и вентиляция. Сама покрасочная камера должна быть спроектирована с учетом того, чтобы вытяжка для покраски работала нормально.

Главная опасность для человека при работе в покрасочной камере – это токсичные газы, выделяемые при испарении красящей субстанции. Пары исходят также от растворителя. Таким образом, грамотная организация рабочего пространства является самой важной задачей. Необходима постоянная циркуляция воздуха. Для этого должна быть предусмотрена установка приточно-вытяжной вентиляции. В нижней части камеры нужно смонтировать вытяжку с фильтрами.

Если взглянуть на покрасочную камеру с точки зрения организации вытяжки, можно сказать, что это сложная система, поскольку при работе должно обеспечиваться ровное покрытие детали, без потеков и дефектов. Поэтому потоки воздуха нужно тщательно рассчитать. Вытяжка паров краски необходима для очистки воздуха внутри камеры, а также обеспечения осаждения взвеси краски и её фильтрации.

Итак, вытяжка для покрасочной камеры в режиме нормальной эксплуатации обеспечивает следующие состояния внутренней среды:

• Подача в до 30 градусов Цельсия;
• Изъятие из помещения отработанного воздуха и выброс его наружу;
• Обеспечение притока свежего кислорода.

Для того, чтобы воздух, поступающий снаружи, был чист и не помешал процессу покраски, он проходит через задерживающие пыль фильтры. Также для того, чтобы пары краски не попали в окружающую среду и не оказали токсического воздействия на неё, применяются краскозадерживающие фильтры.

Если выражать объём циркулирующего воздуха в цифрах, его можно представить, как кратность объёма помещения к подаваемому и вытягиваемому воздуху — тогда цифра будет 140-200 раз в час. Грубо говоря, это можно сравнить с непрерывной циркуляцией воздуха.

Типы вентиляционных систем и их сравнение

Традиционно существует несколько типов вентиляции камеры:

• Одномоторные камеры представляют собой помещения, в которые поступает из верхней части помещения. Создаваемый поток воздуха оказывает давление на пары краски, и она садятся на пол, а затем выводятся наружу;
• Двухмоторные камеры, помимо мотора в верхней части, обладают ещё одним движком, который высасывает воздух из помещения через нижнюю часть камеры.

Свои плюсы и минусы есть у того и у другого способа вытяжки. Однако нужно учитывать одну вещь. Выбор камеры зависит от предполагаемого объёма работ. Двухмоторные системы вытяжки, конечно, обеспечивают гораздо более качественную циркуляцию воздуха, однако они довольно дороги, и их установка в покрасочной камере весьма трудоёмка. Вытяжка для покрасочной камеры, через которую не будут проходить десятки автомобилей в день, может быть и одномоторной: это экономически более оправданный вариант. В любом случае, какая-то вытяжка обязательно должна быть.

Фильтр для покрасочной камеры должен быть установлен качественный и, конечно, он должен своевременно заменяться, если вы не хотите появления на детали дефектов.

Фильтр тонкой очистки ставится на выходе из воздуховода. Воздушный короб традиционно устанавливается под потолком и является источником нагнетания воздуха в помещение.

Говоря о втором варианте вентиляции, который мы упомянули, отметим, что удаление грязного воздуха происходит через отверстия в полу камеры. За отверстиями следуют траншеи, по которым проводится воздух. На отверстия следует поставить решетки для того, чтобы те не засорялись. Траншеи можно прокопать в полу, однако можно просто приподнять сам пол.

Приточно-вытяжная вентиляция

Между тем, на двух уже названных способах вентиляции человеческая выдумка не заканчивается. Есть ещё один способ, который предпочитает большинство маляров – это приточно-вытяжная вентиляция. Она может работать не в одном, а в трёх различных режимах.

1. Активная циркуляция потока, проходящего через непрерывную фильтрацию и возвращающегося обратно в камеру. Такая очистка необходима непосредственно перед окрашиванием для очистки помещения и предотвращения попадания пыли под слой краски;
2. Забор воздуха извне, фильтрация и нагрев либо охлаждение до приемлемой температуры, затем – поступление в камеру. Далее воздух выводится без фильтрации наружу. Такой режим подходит для простого поддержания нужной температуры и подавления тумана;
3. Воздух закачивается из камеры, проходит через систему фильтрации и нагревается до 60 градусов. Затем он поступает обратно в камеру, осушая поверхность автомобиля. Ускоренная сушка необходима при больших объёмах работ.

Когда вы проектируете систему вентиляции, уделите должное внимание тому, как расположены её входные и выходные отверстия. Неправильное позиционирование может привести к появлению слепых зон, в которых не будет циркулировать воздух. Там будет оставаться взвесь краски, и затем оседать на предметах.

Это, конечно, осложняет работу и ухудшает качество покраски. При необходимости вы можете установить локальные вытяжки, чтобы повысить эффективность основной системы, однако проследите за тем, чтобы работа всех этих агрегатов не мешала друг другу и не создавала завихрений воздуха.

Фильтра для покрасочной камеры

Фильтры, которые применяют для очистки воздуха в покрасочных камерах, быстро засоряются пылью и краской. Тогда сильно снижается объём циркулирующего воздуха, и его обновления недостаточно для комфортной работы. Это не трагедия, поскольку система вентиляции обязательно имеет регулятор мощности подачи воздуха.

Кроме того фильтры при необходимости обычно очень легко заменить. Проблему также может решить применение двухступенчатых фильтров. Они значительно повышают срок службы воздушных фильтров. В то время как внешний фильтр предотвращает попадание в помещение пыли (отверстия фильтры более крупные), внутренний занимается более тонкой очисткой.

Он задерживает совсем мелкие пылевые частицы, летучие капли краски, а также соединения лака. Если вы будете своевременно прочищать внешний фильтр, вам намного реже будет требоваться замена основного. Крупные частицы пыли гораздо проще удалить из сетки, чтобы отправить её в повторное использование.

Скорость потока воздуха нужно анализировать в режиме реального времени. Камера для покраски должна быть оборудована специальными датчиками. Скорость потока должна быть в пределах 20-25 см\с. К расчетам, конечно, необходимо присовокупить объём автомобиля, а точнее, отнять этот показатель от объёма комнаты.

Необходимые расчеты

Чтобы ваша покрасочная камера работала правильно, вы должны рассчитать необходимый объём вентиляции в помещении. Если вы правильно произведёте расчет, то токсичные газы и пыль не будут скапливаться в помещении. Вы не только обезопасите таким образом оператора покраски, но и повысите качество окрашенной поверхности. Также вы выполните требования пожарной охраны, поскольку скопление токсичных летучих газов в малом пространстве пожароопасно.

Есть, конечно, сложности. Объем циркулирующего воздуха зависит от размера окрашиваемой детали. Так, для покраски маленькой детали кратность воздухообмена должна равняться пяти разам в час. Естественно, покраска автомобиля требует, как уже упоминалось, кратности более 140 раз.

Видим, что в больших камерах невыгодно красить совсем мелкие детали – это вполне логично. Но нельзя устанавливать и слишком малую циркуляцию, иначе это может негативно сказаться на здоровье маляра. Современные покрасочные камеры нередко автоматизированы, поэтому работникам не приходится задумываться о силе вентиляции.

Однако если вытяжка не автоматизирована, вам придется самостоятельно подбирать нужное количество оборотов для каждого вентилятора в отдельности – для верхнего и нижнего. При этом вы должны знать их производительность и создаваемое давление.

Можете ориентироваться на показания датчика вредных веществ или на собственный опыт. Давление вентилятора рассчитывается в зависимости от площади потолочного фильтра – для верхнего движка – и в зависимости от площади напольного фильтра – для нижнего.

Обычная покрасочная камера традиционно характеризуется определенной производительностью воздухообмена – в среднем, 20 тысяч кубов в час. Подобная производительность может гарантировать не только высокое качество детали после обработки краской, но и безопасные условия для оператора.

Приточно вытяжная вентиляция своими руками

Если вы уже сами построили бокс, в котором будете красить детали или целые автомобили, вы можете и сами сделать вытяжку. Заметьте, что монтаж вытяжки можно производить только после того, как вы полностью закончите отделку помещения: обошьёте стены, проведёте свет.

Традиционно стены обшиваются в таком случае листами металла либо пластиковой вагонкой. В качестве источника освещения лучше использовать люминесцентные или светодиодные лампы: они экономичны и безопасны в эксплуатации, особенно это важно в огнеопасном помещении – таком, как покрасочная камера.

Обеспечьте поток света мощностью не менее, чем 600 люмен. Недостаточно мощное освещение может подвести, если вокруг будет слишком густой туман из краски. Но этого не произойдет, если вы грамотно оборудуете вентиляцию: поставите вытяжку в пол своего гаража, а воздухозабор с тепловой пушкой – в потолок.

Однако, как вы уже, наверное, заметили, конструкции вытяжек могут быть самыми разными, и вы можете более или менее свободно экспериментировать. Вытяжка в покрасочной камере, своими руками сделанная, будет работать не хуже фабричной, если вы воспользуетесь качественными компонентами.

Часто люди сталкиваются с проблемой неравномерной вентиляции. Чтобы избежать этого, я, как опытный мастер, советую оборудовать воздуховоды, чтобы они разводили потоки воздуха от тепловой пушки равномерно по всей поверхности гаража.

Наверное, все знают устройство тепловой пушки, поэтому её также можно изготовить самостоятельно. Тепловая пушка — суть крупный вентилятор, прогоняющий воздух извне через высокотемпературные тэны. Если вы взялись сделать тепловую пушку самостоятельно, вместо тэнов можете использовать никель-хромовую проволоку.

Вам будет необходимо установить около семи-восьми тэнов или их заменителей. Тогда воздух будет нагреваться в камере до нужной температуры. Если у вас не нашлось ни тэнов, ни нужной проволоки, воспользуйтесь теплогенератором. Он работает на солярке.

После установки системы обязательно проведите её испытание. На основании расчетов откорректируйте мощность вытяжки для покраски деталей того или иного размера либо для обработки целого автомобиля. Покраска в камере должна производиться опытным маляром; также должен быть напарник, который следит за исправностью системы вентиляции для того, чтобы в случае её поломки предотвратить наполнение газами покрасочной камеры.

Безопасность вытяжки

Напоследок обратите своё внимание на то, насколько система получилась безопасна. Разработка эффективной системы вентиляции помогает не только добиться отличного качества покраски, но и максимальной безопасности во время работы. Есть три способа, которые позволят сделать эту важную систему максимально безопасной:

• Установите на воздуховоды обратные взрывозащищенные клапаны;
• Ведите учет тех примесей, которые образуются в результате работы;
• Смонтируйте при необходимости дополнительные локальные вытяжные моторы, которые помогут улучшить атмосферу в боксе.

Заранее подумайте, будут ли примеси и пары, выделяемые при покраске, тяжелее или легче воздуха. В первом случае вам нужно больше внимания уделить вытяжным отверстиям возле пола. Нужно спроектировать вытяжку таким образом, чтобы только треть всего циркулирующего воздуха выводилась из верхней камеры, а основная часть – из нижней части. Нужно поступить наоборот, если предполагаемые пары будут легче воздуха и, соответственно, будут, в основном, скапливаться вверху.

Если вы дополнительно устанавливаете агрегаты струйной окраски, вам тем более понадобятся местные взрывобезопасные вытяжки. Неплохо установить пару таких вытяжек над окрасочным столом, стендом или возле окрасочной ванны.

Мы видим, что расчет вентиляционной системы – ответственная работа, которую, возможно, лучше доверить профессионалу. От правильной работы вентиляции зависит жизнь людей и качество покраски.

А если вы намереваетесь выполнять работы для других людей, от вытяжки зависит и ваша репутация, как специалиста и профессионала. Прочитав советы, изложенные здесь, вы могли остановить свой выбор на какой-то готовой системе вытяжки, которых очень много в специализированных магазинах.

Если ваш выбор – это создание своей мастерской с нуля, собственными силами, тогда убедитесь, что вы обладаете достаточной компетентностью в этом вопросе, побольше почитайте профессиональных книг, полистайте всемирную сеть. И тогда у вас точно всё получится.

Хочешь знать о покраске автомобиля все? Читай еще полезные статьи:

• . Красиво, что сказать.
• . Смотрится мощно.
• . На авто конечно же.

Чтобы обеспечить безопасную работу в покрасочной камере и на выходе получать высокое качество наносимых покрытий в таких сооружениях используют систему сухой фильтрации воздушных масс. Удаляя и фильтруя вредные испарения и остаточные частицы лакокрасочного материала, вы обеспечите высокий уровень пожарной безопасности и экологичности. И даже если в системе установлена фильтрация в виде водяной завесы, вы в любом случае не сможете отказаться от сухих фильтров для покрасочной камеры. Об их особенностях и видах мы и поговорим в этой статье.

Основная задача фильтрации

Система фильтров различного типа предназначена для очистки воздуха поступающего в покрасочную камеру, или же загрязненных воздушных масс, которые выводятся наружу. Данные элементы конструкции способны улавливать различные пылевые составы, убирать на себя остатки ЛКМ, задерживать вредные вещества.

Вот, те мешающие работе частицы, которые убираются с помощью фильтров:

• пыль и мелкие частицы мусора. Попадают в основном при заборе воздуха из вне. В итоге, при попадании на окрашенный кузов или деталь, образуют места с дефектами на покрытии.
• остатки краски и растворителей. Мелкая пыль из краски и растворителей, также с помощью давления воздуха внутри помещения камеры выводится обычно в напольные каналы, где оседает на специальных фильтрах.
• вредные пары, в том числе от растворителей. Они опасны для человеческого организма, и обязательно должны выводиться из рабочей зоны.

Даже в процессе сушки, важно, чтобы в камеру поступал абсолютно чистый нагретый воздух, в ином случае частицы пыли или грязи попадая на поверхность кузова авто испортят ее внешний вид, и приведут к образованию дефектов.

Схема фильтрации в покрасочной камере

Всю систему можно разделить по назначению:

• предварительная очистка воздуха.
• основная фильтрация.
• тонкой очистки воздуха.

В основном используют первых два типа. За их выполнение отвечают элементы, установлены в различных местах камеры. Давайте рассмотрим их более детально.

Система предварительной очистки

Ее основная задача это:

• очистка приточного поступающего в камеру воздуха.
• повторное очищение воздушной массы, если в системе предусмотрена рециркуляция. В таком случае воздух после очистки снова попадает в рабочую зону.

Это звено фильтрации может состоять из гофрированных или ячейковых воздушных фильтров для покрасочных камер, которые монтируют перед вентилятором. Второй тип – это карманные фильтры, которые осуществляют грубую очистку воздуха. Требуемый класс точности очищаемого материала при грубой фильтрации варьируется в диапазоне G2 — G4. К фильтрам грубой очистки относят картонные (бумажные) лабиринтные фильтры для покрасочных камер, которые имеют различную форму, и их замена сильно не ударит по бюджету на обслуживание камеры.

Основная фильтрация

Это процесс выведения вредных веществ с рабочей зоны во время работы маляра, или же в период сушки авто.

Большинство современных покрасочных камер имеют в комплекте либо потолочный фильтр (конструкции с одним мотором), либо потолочный и напольный фильтр (конструкции с двумя моторами). Два этих вида систем вентиляции различаются по принципу вывода и фильтрации воздушных масс.

1. Одномоторные системы работают по принципу постоянного забору свежего воздуха из внешней среды, который подается с потолочных систем вентиляции. За счет этого образуется разница давлений и облака пыли из краски и растворителей прижимается к напольному покрытию, в котором есть каналы вывода его наружу. Такой подход наносит вред экологии и возможет только при небольшой загруженности линии покраски.
2. Двухмоторная система также подает чистый воздух через потолочную конструкцию, но уже выводит его с помощью вентиляторов работающих в полу, предварительно пропуская через фильтры, например угольного типа. Данные фильтры устанавливаются в фильтр-боксы систем бытовой и промышленной вентиляции и служат для 100% удаления из поступающего воздуха запахов, токсических газов, химических паров, газообразных загрязнений. Они обеспечивают необходимые санитарно-гигиенические стандарты. Также фильтры с активированным углём находят применение в системах гроубоксов (гидропоника), промышленной вытяжке.

Фильтры должны быть размещены по всей площади камеры.

Потолочные фильтры

В качестве фильтров для потолка используют материалы в рулонах. Они являются уже вторым звеном очистки поступающего чистого воздуха и имеют класс точности очистки F5 — F6.

Сам фильтр представляет собой волокнистый материал, обработанный пропиткой против возгорания.

Напольные фильтры

Именно фильтры, установленные на полу, подвергаются наибольшему загрязнению. К ним предъявляют класс точности очистки G4.

Выделяют два основных типа:

• рулонные материалы по типу стекловолокна и прочего.
• инерциального типа. Работает по принципу механической фильтрации твердых крупных частиц при резких изменениях направления движения воздушных потоков. Данный тип элементов отлично подходит при выводе большого объема сильно загрязненного воздуха, но плохо справляется с фильтрацией мелких частиц.

Если правильно организовать эти две системы фильтрации, то вы сможете забыть о частой замене фильтров тонкой очистки, которые представляют собой дополнительные карманные фильтры больших объемов и монтируются в воздуховоде. Также часто применяют кассетные панели на выходе воздуховода, или же ячейковые складочные для мелкодисперсных аэрозолей внутри воздуховода. Класс точности очистки таких систем F5-F9.

Если делаете систему фильтрации самостоятельно…

Минимальным набором при проектировании системы очистки воздуха в покрасочной камере является фильтры грубой очистки и потолочный фильтр с системой отвода загрязненных воздушных масс в полу.

В случаях с одномоторными конструкциями некоторые мастера организовывают систему «мокрый пол», суть которой в том, что в полу идет проточная вода, и после попадания пыли, краски и вредных паров на нее она отводится в систему канализации. В режиме сушки данный тип фильтрации не используют, к тому же влажность в помещении может быть повышенной.

Обязательно ведите график замены фильтров согласно параметрам заданным производителем камеры.

А каким способом вы фильтруете воздух в вашей покрасочной камере? Ждем ответов в комментариях ниже.

Покрасочные камеры с сухой фильтрацией (окрасочные камеры с сухими фильтрами, сухие окрасочные кабины, сухие завесы) являются простым и эффективным способом организации малярного участка, так как не требуют больших капитальных затрат при закупке и монтаже, обладают высокой степенью очистки отработанного воздуха, компактны и экономичны. Модульная конструкция камер позволяет легко изменять её размеры и комплектацию в зависимости от объема работ или номенклатуры окрашиваемых изделий.

Покрасочные камеры с сухими фильтрами одинаково удобны для покраски как небольших деталей, так и изделий с большими линейными размерами. Они позволяют быстро и без больших затрат создать нормальные санитарно-гигиенические условия на рабочих местах и значительно повысить качество окраски.

Камеры могут быть использованы как самостоятельный элемент, а также входить в состав другого окрасочного оборудования, например «чистых комнат». Конструкция камер с сухой фильтрацией позволяет производить их многократную разборку и сборку с сохранением всех технических характеристик и внешнего вида. Многолетняя эксплуатация покрасочных камер на мебельных, столярных и металлообрабатывающих производствах в различных регионах России показала их высокую надежность и эффективность.

Использование окрасочных камер с сухой фильтрацией позволяет не только многократно уменьшить концентрацию паров растворителей и краски на рабочем месте маляра, но и значительно снижает общую концентрацию вредных веществ и пыли в помещении цеха.

Конструкция покрасочных камер позволяет самостоятельно добавлять в них опционные узлы в процессе эксплуатации без проведения каких-либо подготовительных работ. Это дает возможность более точно подобрать нужную конфигурацию оборудования, соответствующую обработке конкретных изделий.

Основные технические характеристики

Наименование параметра	Модель окрасочной камеры
	МТ 20 1001	МТ 20 1002
Габаритные размеры камеры, Д/Ш/В, мм	2040/1620/2645	3040/1830/2750
Габаритные размеры рабочей зоны, Д/Ш/В, мм	2000/825/2000	3000/900/2000
Производительность вентилятора, м³/ч	4500/6500/8500	6500/8500
Мощность электродвигателя вентилятора, кВт	1,5/2,2/3,0	2,2/3,0
Площадь установленных фильтров, м²
стекловолоконные краскозаградительные	3,6	5,4
картонные лабиринтные	3,6	5,4
Освещение
светильник люминесцентный встроенный 2х30 Вт, шт	—	2
светильник люминесцентный встроенный 4х30 Вт , шт	1	—
Максимальная потребляемая мощ ность, кВт	3,2	3,2
Вес, кг

Состав камер в минимальной комплектации

Окрасочная камера МТ 20 1001		Окрасочная камера МТ 20 1002
Элемент	Кол.	Элемент	Кол.
	1 шт.		1 шт.
рамка фильтра L=2000 мм	1 шт.	рамка фильтра L=3000 мм	1 шт.
	1 шт.		1 шт.
	1 шт.		1 шт.
	1 шт.		2 шт.
	2 шт.		2 шт.
	2 шт.		2 шт.

Вентиляция в покрасочной камере: требования, расчет

Прежде всего перед проектированием системы вентиляции в покрасочной камере необходимо определиться с вашим бюджетом и ее назначением. Во-первых, когда вы решили своими силами покрасить машину. Тогда можно схему немного упростить и арендовать часть оборудования. Во-вторых, раз вы решили более профессионально подойти к данному вопросу. Тогда нужно создать более комфортные условия работы. Для покрасочных камер выдвигаются специфические технические требования. Потому что вентиляция в покрасочной камере для автомобилей это главный создатель нормальных условий работы. Так как же сделать правильную вентиляцию в покрасочной камере? Постараемся ответить на этот вопрос.

Содержание статьи:

Требования к помещениям для покраски

Помещения для окрашивания это закрытые помещения имеющие определенный микроклимат. Потому что основной критерий качественного окрашивания это поддержание сталого температурно-влажносного режима.

Наиболее распространенное окрашивание кузова пневматическим распылением. Делая проект необходимо учитывать требования и правила из нормативной литературы СНИП 41-01-2003, ГОСТ 12.1.005-76, НПАОП 28.51-7.24-85, СНиП 11-90-81, СН-245-71.

Бокс должен быть герметичным и утепленным. Для избежания резких перепадов температур и перетекания вредных веществ и попадания пыли.

Требованиями обусловлена температура микроклимата 25-30°С и 50-150 — кратность воздухообмена. Естественно, что и скорость воздушного потока не должна превышать 1,5 м/сек!

И это еще не все. Вентиляция в покрасочной камере должна еще и держать стабильным уровень влажности в помещении 50 — 70 %, а также концентрации вредностей и пыли. Процессы окраски и сушки имеют разные температурные режимы. Система должна быть обеспечена регуляторами интенсивности и температуры потока воздуха.

Не стоит использовать приточно-вытяжную мононстистему. Поэтому система вентиляции покрасочной камеры выполняется отдельно вытяжная (для максимального удаления пыли) и приточная (для поддержания необходимых параметров). Причем, для маленьких помещений допускается делать естественную вытяжную систему вентиляции. Во всех остальных случаях все системы должны быть с механическим побуждением.

В рабочем помещении должно быть избыточное давление 20–30 кПа.

Рекомендуют использовать подпольную вытяжную систему. Другими словами приток воздуха принципиально нужно подавать сверху вниз, чтобы поток полностью охватывал автомобиль. При этом отводится снизу и вверх. Известно, что подпольные вытяжные камеры экономят расход краски. Однако такие камеры занимают подпольное пространство глубиной от 0,5 до 1 м. Если организовать такую схему воздухообмена в покрасочной не получиться, тогда советуем расположить вытяжные решетки на уровне пола. При этом приток сверху или за спиной оператора.

Уровень попадания пыли в помещение не ложен быть больше 5 мг/м3. Перед подачей уличного воздуха, он должен пройти три фильтра:

1. Грубой очистки (избавляет от пыли и тяжелых частиц)
2. Доочистки (убирает остатки загрязнений)
3. Тонкой очистки (находится непосредственно перед входом в покрасочную и очищает от всех мелких частиц размером 4 микрона).

Прежде всего важна легкодоступность обслуживания и замены фильтров. Кроме того, отработанный воздух тоже должен проходить фильтрацию. Например, для этого лучше применять картонный фильтр. Проходя через него лаковая пыль застывает, поэтому дальше движется чистый воздух.

Тип вентиляционных систем и их функции

Вытяжная вентиляция в покрасочной камере должна изготавливаться во взрывозащищенном исполнении! Приточная система может исполнятся в обычном. Все регулирующие клапана должны быть также взрывозащищенными. Нужно правильно подобрать расположение разных клапанов и фильтров. Не допускается образование «мертвых зон», во избежание пожара.

Возможно организовать 3 системы вентиляции в покрасочной камере:

• Одномоторная. Механическая только приточная система, вытяжная- естественная. Допустима лишь в случае малогабаритных помещений.
• Двухмоторная. Когда подача и выброс выполняется отдельными системами с механическим побуждением. У нее гораздо выше производительность. Поэтому и цена вопроса значительно дороже.
• Приточно-вытяжная система вентиляции в покрасочной камере. Она требует тщательного расчета, для избежания «мертвых зон». Для этого рабочее место оснащается воздушными клапанами с регулировкой давления. Применяется в больших помещениях с большим потоком заказов.

Основные задачи (приток атмосферного воздуха, его очищение, подогрев, распределение, удаление) выполняют основные элементы.

В состав системы входят:

• подающий воздуховод;
• нагнетающий вентилятор;
• вытяжной воздуховод;
• вытяжной вентилятор;
• воздушные фильтры как на стороне нагнетания, так и всасывания;
• теплокалорифер.

Расчет вентиляции для покрасочной камеры

Для расчета выделения вредных веществ существуют методики и даже программные комплексы (например ERA).

Исходными данными для расчета служат:

• площадь рабочего пространства, его габариты
• объем помещения
• количество вредных веществ. или количество наносимой краски в час, способ нанесения, марка краски
• расчетная температура и влажность
• число рабочих

На результат работы и здоровье маляра большое влияние имеет точность расчетов. Прежде всего если зона застоя образуется на уровне дыхательных путей человека, это сильно повлияет на его здоровье.

Воздухообмен рассчитывается на ассимиляцию вредностей. Однако существует несколько способов расчета воздухообмена для покрасочной камеры:

1. Многие специалисты принимают воздухообмен по кратности 6-8-крат обмен при покраске отдельных элементов и 100-150-кратный при покраске авто или больших изделий. Подача воздуха в единицу времени рассчитывается по формуле: P=Кх(АхBхH), м³/ч,где: К – рекомендованная кратность воздухообмена (берется из специальных таблиц), А, В, Н – соответственно, длина, ширина и высота помещения, м.
2. При отсутствии количества выделяемых веществ, можно расчитать: P=(t₁-t₂)хVх0,36, м3/ч, где t₁-t₂ – разница температур на улице и в помещении ,V – объем помещения, м3, 0,36 – коэффициент кратности.
3. Самый правильный способ это когда известно количество вредных веществ, тогда расчет происходит таким способом: Р = m х Q х Д, где m– расход краски кг/ч, Q – количество воздуха для разбавления выделяющихся веществ, м3/ч, Д – коэффициент учитывающий величину выделений.

Вентиляция в покрасочной камере. Пример расчета

Рассмотрим одну и ту же камеру в разных вариантах расчета. Размер покрасочной камеры 7х3 м и 2,8 м высотой. Красится вся машина, поэтому кратность принимаем 100. Температура наружного воздуха -20, внутреннего +25. Краска перхлорвиниловая эмаль, расход 2 кг/ч. Время нахождения изделия в камере 4 мин.

1 способ

Р = 100 х (7 х 3 х 2,8) = 5880 м³/час

2 способ

Р = (25+20)х (7 х 3 х 2,8)х0,36 = 952,56 м³/час

3 способ

Вначале необходимо определить из таблицы определить коэффициент интенсивности испарения.

Для перхлорвиниловой эмали это значение составляет 0,16. Из этой же таблицы видно, что для разбавления летучих необходимо 9000 м3/кг краски. Далее из графика определим значение коэффициента Д.

Подставим все необходимые данные в формулу и получим:

Р = 0,33х 9000х2 = 5940 м³/час

Так вот, из вышеописанного видно, что последний способ наиболее точный. После расчета производительности вентиляции, необходимо рассчитать мощность вентилятора.

Самое главное! Вытяжной вентилятор необходим менее мощный. Отношение мощности приточного и вытяжного вентиляторов должно быть 3:1.

И наконец-то наиболее правильный пример расчета:

Покрасочная камера будет максимально безопасная и производительна если, во-первых, правильно рассчитать систему, во-вторых, соблюдать все нормы установки.

Как сделать систему вентиляции в покрасочной камере своими руками

Решив сделать покрасочный бокс из гаража, нужно учесть некоторые нюансы. Сделать огнеупорными стены. Необходимо обеспечить достаточное освещение. Точно так же необходима устойчива к воздействию токсичных веществ поверхность ламп. При возможности выройте траншеи, через которые будет выводиться вытяжной воздух и установите напольные решетки. Когда такой возможности нет, разместите вытяжные решетки внизу.

Прежде всего произведите расчет необходимого воздухообмена в камере. Во-вторых — аэродинамический расчет и подберите наиболее подходящие размеры воздуховодов. Вентиляция в покрасочной камере должна выполнятся из воздуховодов из оцинкованной или нержавеющей стали. Соединение — фланцевые. Определитесь с вентиляторами. В заключении установите обратный клапан на вытяжной воздуховод. Купите устройства для сушки, это могут быть инфракрасные лампы. Особое внимание уделите фильтрам.

Не забываете, что выброс отработанного воздуха делается на крыше, и он тоже должен пройти очистку!

В заключение, правильно обустроенная система вентиляции в покрасочной камере – это гарантия качественной работы, безопасности и здоровья маляра.

Читайте также:

Размещение вытяжки

для окрасочной камеры? — FineScale Modeler

Стирол, не волнуйтесь, я его так не воспринимал. Я ценю помощь. Я не искал кучу «да» мужчин, когда писал.
Вот что замечательно в этих досках, группах новостей и т. Д. Там есть огромное количество информации. Вам просто нужно спросить.
Что я и сделал.

Майк — и акрил, и эмаль. Плюс разбавитель, лак, все, что нужно разбавить, очистить и т. Д.

Что касается будки — меня не беспокоит вентиляция будки и комнаты на экстремальном уровне.Я полагаю, это неплохо получается, тогда это приемлемо для меня. Я планировал получить одну из этих масок с краской / опасными испарениями (те, в которых вы время от времени меняете фильтрующий материал), поэтому я не особо беспокоюсь о вдыхании токсичных веществ. И я не думаю, что аэрограф в любом случае сгенерирует такое количество за сеанс.
Меня беспокоит пожар / взрыв. Некоторые люди советуют приобретать взрывозащищенные вентиляторы с бесщеточными двигателями и т. Д., Чтобы этого не произошло.Потому что многие вентиляторы, у которых есть щетки, могут иногда производить искры, которые могут воспламенить токсичные пары, выделяемые эмалями, разбавителями, лаками и т.д … Но вытяжки даже не дают этих характеристик, когда вы проверяете их, чтобы купить их.

Я знаю, что вытяжки спроектированы с учетом горячего воздуха, жира, масла и т. Д., Но не токсичных паров (исключая приготовление пищи моей бывшей, то есть — LOL!) Я полагаю, поэтому не знаю, есть ли бесщеточные или нет. Другие факторы могут включать в себя, находится ли двигатель на прямом пути (вентилируемого) воздушного потока.И еще есть свет, который идет с вытяжкой. Это потенциальная проблема?

Еще много вопросов. РЖУНИМАГУ!

В любом случае, я буду осматриваться. Любой признателен за любые комментарии и предложения. Кроме того, я уверен, что мы не единственные, кто читает эту ветку, поэтому вся информация поможет и другим.

Джеймс

Самостоятельная окрасочная камера для хобби — Vent Works

Создайте собственную окрасочную камеру

Если вы делаете это самостоятельно или просто хотите высококачественную окрасочную камеру, создание окрасочной камеры самостоятельно может оказаться для вас правильным путем. Все, что вам нужно, — это некоторые основные инструменты, общие материалы и хотя бы несколько часов. Недавно мы создали нашу собственную покрасочную камеру для хобби, и это нам очень понравилось, поэтому мы создали эту статью, чтобы показать вам, как мы это сделали. Выберите сорт древесины, который вы предпочитаете, следуйте инструкциям и начните строить окрасочную камеру.

Ниже мы подчеркнули некоторые преимущества созданной нами покрасочной камеры для хобби.

Характеристики покрасочной камеры Hobby

• 265 CFM воздуходувка, 115 В, 1.9 ампер, 1500 об / мин.
• Заземленный шнур питания длиной 7 футов.
• Монтажная панель из оцинкованной стали 24 калибра для воздуходувки.
• Стойка для фильтров из оцинкованной стали, размер 24, для использования со стандартным сменным фильтром печи. 12 дюймов x 24 дюйма x 1 дюйм
• Круглый выпускной патрубок 4 дюйма для облегчения вентиляции (стандартное вентиляционное отверстие осушителя)
• Фанера толщиной 1/2 дюйма для нижней, боковых, задней и передней панелей.
• Оргстекло толщиной 1/4 дюйма для верхней панели.

Выбор воздуходувки для окрасочной камеры Hobby

Это воздуходувка, которую мы использовали:

Мы выбрали эту воздуходувку Dayton, потому что она тихая и мощная.Мы провели сравнительные испытания множества различных воздуходувок и вентиляторов, Dayton 6FHX9 был самым тихим, он лучше всех выдерживал статическое давление и получил лучшую общую производительность среди всех других нагнетателей аналогичной мощности (265 кубических футов в минуту). Кроме того, мы получили положительные отзывы о воздуходувке от многих читателей, которые использовали его в своей кабине.

Мы знаем, что розничные цены Grainger могут быть довольно высокими, поэтому мы рекомендуем вам присмотреться к ним, если стоимость вызывает беспокойство. Если вы решите использовать другой вентилятор, а длина вытяжного канала превышает 8 футов, убедитесь, что он выдерживает статическое давление так же, как и вентилятор Dayton.

Убедитесь, что важные характеристики подобны изображению ниже.

Подключение воздуходувки

Эти типы воздуходувок не имеют сетевого кабеля, поэтому вам придется приобрести заземленный шнур питания и подключить его самостоятельно. Этот процесс чрезвычайно прост, буквально 3 провода; 1 положительный, 1 отрицательный и 1 заземляющий. Не волнуйтесь, вам не понадобится ни опыт, ни знания в области электричества, чтобы подключить воздуходувку.

Панель для крепления вентилятора

Мы использовали оцинкованную сталь 24-го калибра для монтажной панели вентилятора, чтобы можно было получить верхний или нижний выпуск, просто перевернув панель.Мы установили вентилятор снаружи, чтобы не повредить обмотки двигателя вредной краской и растворителями.

Подробнее о монтажной панели вентилятора

Адаптер вентилятора квадратный-круглый

Когда мы строили окрасочную камеру, мы создали собственный переходник от квадрата к круглому. Люди начали спрашивать нас, где взять адаптер, поэтому мы начали искать адаптер, который подойдет. После долгих исследований мы пришли к выводу, что в продаже не существует адаптеров, которые могли бы правильно переходить от квадратного фланца воздуходувки к выпускному отверстию круглого воздуховода.Именно тогда мы поняли, что можем повысить ценность, если сделаем этот адаптер коммерчески доступным.

Этот продукт позволяет вентилировать Dayton Blower 6FHX9 с помощью стандартного круглого воздуховода диаметром 4 дюйма. Этот адаптер можно использовать с жестким, полужестким или гибким воздуховодом.

Примечание. Вы должны согнуть фланец заподлицо с корпусом воздуходувки, чтобы расположение болтов на адаптере было правильным.

Предупреждение. Он может не подходить для других воздуходувок, поскольку размеры фланцев и расположение болтов различаются.

Подробнее о переходнике для вентилятора с квадратной формы на круглую

Стойка фильтра

Когда мы создавали фильтровальную стойку для нашей окрасочной камеры, мы использовали оцинкованную сталь 24-го калибра, мы понимаем, что большинство людей не смогут использовать этот материал. Стойку фильтра можно сделать из дерева или из той же фанеры, из которой вы строите будку. См. Ниже, если вы хотите купить стальную фильтрующую стойку Vent Works.

Примечание:

Дешевые стандартные печные фильтры работают лучше всего, если вы используете дорогой фильтр для аллергенов. E.грамм. фильтрат печного фильтра будет ограничивать поток и вызывать недостаточную вентиляцию.

Узнайте больше о стойке для фильтров

Освещение

Мы решили не включать внутреннее освещение в саму будку, вместо этого мы использовали оргстекло в качестве верхней панели. Таким образом, свет будет легко попадать в кабину, и мы сможем быстро отрегулировать свет в зависимости от того, где мы находимся и что делаем.Мы рекомендуем оргстекло от 1/8 «до 1/4», но вы можете использовать любой полупрозрачный материал. В местных магазинах бытовой техники должно быть что-то пригодное для использования, но толщина, размер и материалы могут отличаться. Мы использовали настольную пилу, чтобы разрезать материал, но циркулярная пила подойдет. Обязательно установите глубину пильного диска так, чтобы он просто очищал материал, иначе материал мог расколоться, потрескаться или сколотиться.

Альтернативное дерево

Покрасочная камера, используемая в этой статье, была сконструирована с использованием стойки фильтра Vent Works и монтажной панели вентилятора, но при желании вы можете сделать эти части самостоятельно из дерева. Если вы используете дерево для панели крепления вентилятора, вам нужно будет создать панель, вырезать отверстие, просверлить пилотные отверстия в панели и в воздуходувке, получить подходящие крепежные детали и защитный уплотнитель.

Ниже представлены изображения будки, построенной с использованием той же фанеры для камеры, рамы фильтра, монтажной панели вентилятора и верхней панели (вместо плексигласа).

Часто задаваемые вопросы

▼

Взрывозащищена ли эта окрасочная камера?

Нет, чтобы классифицировать как взрывозащищенный, необходимо использовать паронепроницаемый двигатель и переключатели.Взрывозащищенные компоненты очень дороги и сделают эту будку непомерно высокой. Однако для того, чтобы произошел взрыв, концентрация легковоспламеняющихся паров должна быть на уровне нижнего предела взрываемости (НПВ) или превышать его. В большинстве случаев, если вентилятор работает до ввода пара, концентрация пара будет ниже нижнего предела взрываемости.

.

◄

Потребуется ли обслуживание покрасочной камеры?

Да, фильтры следует периодически заменять, а воздуховоды проверять на наличие препятствий.Это обеспечит надлежащий поток воздуха, что снизит риск скопления пара.

◄

Как далеко я могу проложить выхлопной канал?

Выхлопной канал увеличивает трение (сопротивление воздушному потоку), поэтому вам следует располагать кабину как можно ближе к выходному отверстию. По возможности, Vent Works рекомендует использовать вытяжной канал длиной не более 15 футов.

◄

Где я могу купить выхлопную трубу?

Созданная нами окрасочная камера для хобби имеет круглое выпускное отверстие диаметром 4 дюйма, которое можно вентилировать с помощью стандартного вентиляционного канала сушилки, который легко доступен в большинстве магазинов бытовой техники и товаров для дома.

.

◄

Может ли отработанный воздух из окрасочной камеры повредить растительность возле выпускного отверстия?

Нет, если фильтр в кабине установлен и поддерживается надлежащим образом, излишки распыления и частицы будут удалены без ущерба для жизни растений.

Список вырезов и сборка

Загрузить список вырезок и инструкции по сборке ниже

Инструкции по сборке покрасочной камеры для хобби и список материалов для резки

Если вам понравилась эта статья, передайте ее, поделитесь с друзьями и другими людьми, которые сочтут ее ценной.Кнопки, расположенные ниже, упрощают эту задачу, поэтому, пожалуйста, поделитесь ею, это очень много значит для нас.

Спасибо
Vent Works

Пожалуйста, включите JavaScript, чтобы просматривать комментарии от Disqus.

Building A Paint Booth

30 ноября 1996 г .: редакция 15 февраля 2011 г.

Рис. 1.- На схеме выше показан вид в изометрии готовой кабины.

В какой-то момент модельер подумает о покрасочной кабине.Живопись внутри дом или квартира могут раздражать всех окружающих, не говоря уже о потенциально опасны для вашего здоровья. По соображениям безопасности необходимо иметь покрасочная будка или покрасить снаружи. Покрасочная камера означает, что вы можете рисовать когда захотите и не зависите от погоды (кроме случаев экстремально высокая влажность но это отдельная история).

Есть кабинки для рисования для хобби, но они обычно маленькие и дорогие. Вы можете сделать свою собственную покрасочную кабину, в которой будет больше места для работы и дешевле, чем рекламируемые.

СТРОИТЕЛЬСТВО
Многие люди напуганы необходимостью строительства. чтобы завершить такой проект. Быстрый путь — использовать кухонная вытяжка. Есть множество систем. Лучшее у них два вентилятора с двумя скоростями и свет. Две скорости поклонники предпочтительнее. Свет, который идет в комплекте с устройством, обычно не достаточно сильный для наших нужд. Мы также будем добавлять свои собственные. Большое преимущество этой системы в том, что вы получите огромную картину. площадь по сравнению с кабинками для рисования хобби.Также при поиске Вытяжку смотрите на расход воздуха в кубических футах в минуту (CFM). В чем выше число, тем лучше удаляются пары.

Из-за различных типов и размеров вытяжек я не могу дать вам точные размеры для конструкции кузова. Большинство видов дерево будет делать. Размер отверстия может быть разным, но подойдет что-нибудь высотой 20 дюймов. отлично. Я использую панели Formica, поверхность которых можно периодически очистите, и краска не впитается в дерево.

Если вы используете дерево, рекомендуется скрепить листы бумаги.Эти листы впитают излишки краски и т. Д. Когда они испачкаются, вы может заменить их. Это необходимо для предотвращения загрязнения старой краской пыли. Ваш текущий проект и ваша покрасочная камера будет выглядеть чистой.

Рисунок 2 — На рисунке выше показан вид сбоку окрасочной камеры.

ШЛАНГ ОСУШИТЕЛЯ — НАРУЖНОЕ ОТВЕРСТИЕ
Верхняя часть вентиляционного отверстия соединяется с сушильным шлангом, а затем удаляется за пределами. На конце шланга была какая-то заслонка, которая останется закрыто, пока не включится вентилятор.Давление заставляет их открываться. Эти предметы можно купить в любом строительном магазине. Надеюсь, вентиляция выходит в какое-то отдаленное место, а не в место, где он может нанести ущерб. В большинстве кухонных вытяжек дым выходит через верх (рис. 2), но в некоторых случаях они выходят сзади.

Следует также отметить, что некоторые вытяжки предназначены для вентиляции внутри комната. Они предназначены для кухонь, на которых нет системы вентиляции. Есть фильтр, который улавливает жир и выпускает воздух обратно. в комнате.Друг использует эту систему вместе с водоотделителем. Это устройство направляет воздух в небольшую емкость с водой. Что происходит, когда воздух попадает в воду, и краска и т. Д. Попадает в ловушку у воды. Время от времени это нужно очищать. Мой друг говорит, что это удаляет 90% красок и паров, и он мало запаха нет. Лично я предпочитаю выпускать дым на улицу.

Примечание; шланг сушилки имеет этот обтягивающий вид. Со временем это может вызвать скопление красочной пыли внутри воздуховода.Это следует очистить время от времени.

Я буду пылесосить шланг и внутреннюю часть покрасочной камеры время от времени когда я думаю, что скопился излишек краски.

ОСВЕЩЕНИЕ
Свет в большинстве вытяжек подходит для приготовления пищи, но нам нужно больше для картина. Есть люди, которых беспокоит, что любой источник света незапечатанный, может взорваться под воздействием паров краски. Я использую флуоресцентный арматуры и на всякий случай заклеиваю все отверстия, в которые могут попасть пары.Другой метод — использовать зажимные фонари и расположить их вне кабина направлена ​​внутрь. При использовании этого метода необходимы как минимум две лампы для каждой стороны. На рисунке 2 я показал дополнительный свет сзади. На рис. 3 на передней панели закреплены два фонаря.

ДВИГАТЕЛИ ВЕНТИЛЯТОРОВ
Также существует опасение, что двигатели вентиляторов могут представлять опасность взрыва. от паров краски. Если двигатель обнажил щетки, это вызовет искру. за каждый оборот. Не очень полезно при работе с потенциально взрывоопасными пары.Безопасным двигателем являются герметичные агрегаты или бесщеточные. Они не производят искры и не могут вызвать взрыв. Что касается вентиляторов вытяжки, то эти созданы, чтобы всасывать испарения из печи. Довольно часто эти пары полон смазки. Если это не пожароопасность, я не знаю, что это такое. Как дополнительная функция безопасности У меня есть небольшой огнетушитель на 2 фунта рядом с краской будка (рисунок 3). При покупке убедитесь, что он имеет рейтинг ABC.

В качестве теста я вытащил вытяжку наружу и распылил 100% разбавитель лака, аэрозольные баллончики и др.прямо в вентилятор. Если это не идеальная ситуация для пожара я не знаю что. Это также может убедить вас в том, что вентилятор двигатели в вытяжке в порядке. Нижняя сторона — это ваш вентилятор сейчас имеет слой краски, или лопасть вентилятора может слегка расплавиться от разбавитель лака.

Мысленное примечание: на всякий случай убедитесь, что у вас есть рядом с собой огнетушитель.

фев 2011. Совет от коллеги-модельера, что я делаю автоматически, но был напомнил, что следует написать это, чтобы другие сделали то же самое.Если вы много занимаетесь аэрографией, краска со временем накапливается на Лопасти вентилятора. Если он станет слишком толстым, я почищу лезвия, соскребая закрасить. Я делаю это, чтобы убедиться, что вентиляторы работают правильно и вытягивают воздух. Это также следует сделать, потому что, если на лезвия это заставляет двигатель работать тяжелее, и он может перегреться, создавая потенциальная пожарная опасность.

ПЕРЕДНЯЯ КРЫШКА
Даже несмотря на то, что вентиляторы всасывают дым, может произойти утечка в комнату.Чтобы сократить их количество, вы можете добавить фронт крышка на будку. Мой — прозрачный пластиковый лист, который при необходимости можно стартовал. Верхняя часть — это толстый акриловый лист, который я могу посмотреть через. Еще у меня есть пара отверстий, чтобы просунуть руки. Другой метод, который можно использовать, — это полоски прозрачных пластиковых листов, например те, что можно найти в некоторых супермаркетах. для меня они используются во время тяжелого сеанс покраски или сеансы лакокрасочными красками. На рисунке 2 показано это передний капюшон из оргстекла и листового пластика.

ДЕРЖАТЕЛЬ ДЛЯ ВОЗДУШНОЙ ЩЕТКИ
Так как это создание на заказ, вы можете также поставить держатель для аэрографа. в легкодоступном месте

ВЫКЛЮЧАТЕЛЬ КОМПРЕССОРА
У моего компрессора нет переключателя. Он запускается, когда вы его подключаете. Я надел это на шнур питания, чтобы включать и выключать. Если возможно, вы можно подключить выключатель сбоку от окрасочной камеры, чтобы включить компрессор включить и выключить. Таким образом вы можете спрятать компрессор, чтобы уменьшить шум. Это показано на Рисунке 3 справа вне будки.Это может быть размещены в любом удобном для вас месте. Хотя внутри не должно быть будку так как какой-то выключатель искры при включении и выключении.

ЭЛЕКТРОПРОВОДКА
Следует отметить, что я довольно хорошо разбираюсь в электромонтаже. Тем, кто не знаком с ними, следует найти кого-нибудь, кто поможет им или чтобы объяснить, как действовать безопасно.

ПЕРЕДНЯЯ КРОМКА
Во время покраски перемещается много разных вещей. Сделать проще сделать передний выступ / лоток для быстрого хранения мелких предметов.На рисунке 2 изображена небольшая передняя губа. Это не должно быть слишком глубоким и личное предпочтение.

Рисунок 3 — Вид на окрасочную камеру сверху

СТАНЦИЯ ОЧИСТКИ
Это еще один предмет, который очень полезен во время аэрографии. Что-то подобное система с водой или чистящим раствором может быть спроектирована так, чтобы и вперёд в раковину избегается. У меня самого пока нет надежной системы так как использую эмали, акрил и лаки

ПОДЪЕМНЫЙ ВРАЩАЮЩИЙСЯ СТОЛ
Это хорошие предметы, которые нужно иметь в процессе окраски.Облегчает жизнь и модель обрабатывается не так много. Для тех, кого это не волнует, можно использовать самые разные предметы. Друг использует пивные бутылки. Я также использую куски из синего пенополистирола нарезать нужных размеров с наклеиванием проволоки для плечиков из них. Используйте то, что вам удобно. Чтобы установить эти вещи Вы можете использовать двусторонний скотч, горячий клей и т. д.

РЕСПИРАТОР
При использовании некоторых красок рекомендуется респиратор. Краски как лаки очень опасны. Краски, которые считаются безопасными (акрил), могут проблема со здоровьем в большом количестве.Мой девиз — респиратор для лаков. и эмали. Для акрила я обычно не использую его, если у меня нет большой сеанс живописи. Лаки и эмали плохо пахнут, поэтому использую мою переднюю крышку и респиратор, если я рисую.

РЕЗИНОВЫЕ ПЕРЧАТКИ
Независимо от того, насколько вы осторожны, я, кажется, всегда краской на себе. К устранить большую часть этого я обычно ношу резиновые перчатки на руке, не держащей аэрограф. Они довольно дешевые и их можно использовать повторно

ПОЛКИ
Пока вы работаете над настройкой, вы должны добавить несколько полок внутри будки.Вы можете подумать, что вам это не нужно сейчас, но вы будете удивлены как быстро вы их заполняете. Для супер плотников вы можете сделать стеллажи под покрасочной камерой для хранения предметов, связанных с аэрографом. Хранит эти предметы в одно место, которое легко найти

ПОСЛЕ ОКРАСКИ
После того, как я закончу покраску, я оставлю модель в покрасочной камере и оставьте вентилятор включенным. Я закрою переднюю крышку, чтобы во время процесс сушки еще не закончен. Я обычно оставляю это на пару часов.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Поскольку мы имеем дело с 1. Опасными и взрывоопасными парами, 2. Электричество. Мне посоветовали поместить сюда заявление об отказе от ответственности. Вышеуказанная краска будка у меня работает и я буду ей пользоваться. Я разместил этот совет, чтобы Помогите моим коллегам-моделистам, но имейте в виду, что могут быть потенциально опасные ситуации. Если, следуя приведенным выше рекомендациям, как показано в этой сети страницы и вы 1. поранились или 2. обожгли брови, или 3. получили удар электрическим током самостоятельно или 4. вдохнуть тонну опасных паров или 5.травмироваться во время конструкция будки (т.е. ударь молотком по большому пальцу) или 6. получить в драку со своей половинкой или 7. любой несчастный случай, связанный с просмотром, о существовании, размышлениях или мечтах о покрасочной камере я буду не несет ответственности за любой причиненный ущерб. Я также оставляем за собой право изменять схемы, дизайн кабины даже удалить веб-страницу без предупреждения и без каких-либо обязательств.

Happy Modeling

Вернуться на главную страницу http: // www. interlog.com/~ask

Присылайте комментарии, предложения и т. д. по адресу [email protected]
Эти страницы, включая все иллюстрации, защищены авторским правом 1998-2011 гг.

Создание собственного дома покрасочная кабина

ВОССТАНОВЛЕНИЕ АВТО КАК

Работая полный рабочий день в индустрии высоких технологий, Билл МакКенна занимается восстановлением автомобилей примерно с 1992 года. Чтобы узнать больше о его усилиях по восстановлению, посетите его веб-сайт www.mckennasgarage.com

Построить покрасочную кабину было довольно быстро и легко после того, как вы проделали всю работу до того, как построить покрасочную кабину. Я провел в камере около 10 часов, и это должно сэкономить мне не менее 20 часов на шлифовании пыли с прозрачного покрытия.

Я поискал в сети и нашел пару примеров самодельных кабин для покраски. На основании этого я составил план. Я выбрал 1 дюймовую трубу из ПВХ в качестве каркаса. ПВХ очень дешевый при длине 20 футов.Я потратил около 50 долларов на девять 20-футовых секций и все приспособления. Я даже не стал склеивать трубку. После того, как я закончу с будкой, я могу разобрать ее и хранить под домом для будущего использования.

Однодюймовый ПВХ довольно гибкий, поэтому я поднял несколько крючков и связал трубки, чтобы предотвратить провисание. Крючки не дают кабине двигаться. Я планирую использовать пластиковые салфетки толщиной 1 мил для укрытия в большинстве мест. Я нашел листы 10×20 футов в местном хозяйственном магазине примерно за 1 доллар.По 50 штук. Размер будки — 19x15x8 футов, так что два листа сверху и по одному с каждой стороны подойдут (6 долларов). Я использую прозрачный пластиковый конструкционный пластик толщиной 6 мил, который у меня был для передней и задней части. У меня будет несколько вентиляторов, установленных в передней и задней части кабины для обеспечения потока воздуха, поэтому я хочу убедиться, что эти области более надежны.

Почти готово с рамой, просто нужно добавить центральную балку посередине кабины, чтобы пластиковый лист не провисал.Установить полиэтиленовую пленку сверху немного сложно; просто требуется время, метод проб и ошибок. Я построил будку так, чтобы я мог закрывать гаражные ворота, мне нужно иметь возможность закрыть дверь, чтобы ветер не повредил пластик и не задул пыль в будку через вентиляторы. Перед началом строительства я вынул все из этой зоны и вымыл пол под давлением, чтобы удалить как можно больше грязи и пыли. Я вымою пол после того, как будка закончена, чтобы сбить оставшуюся пыль.Для мытья полов я использую достаточно мыльный раствор и влажную швабру. мыло улавливает пыль с пола и, надеюсь, удерживает ее под замком.

Выстрелил второй раз защитным кожухом коромысла по колесным аркам и промыл всю машину мыльной водой, как рекомендовано PPG. После мытья автомобиля я накрыл его листом пластика, чтобы пыль, масло и грязь не попали на очищенные поверхности. Когда будка будет завершена, мне просто нужно будет удалить пластик и окончательно протереть жидкостью для удаления жира и воска.

После того, как рама была поднята, я использовал изоленту, чтобы удерживать пластиковую пленку. Сверху два листа размером 10 x 20 футов толщиной 1 мил. ткань падения пластиковая. У меня есть вспомогательная система поддержки вентилятора в задней части. У моего местного мастера по покраске были недорогие впускные пылевые фильтры по 5 долларов каждый. Выход на выходе Пенопластов за 4 доллара.

Вентиляторы / фильтры и задняя стенка теперь внутри. Я нашел эти коробочные вентиляторы в моем местном магазине Target по 11 долларов каждый. Я создаю положительное давление в кабине и всасываю весь воздух через пылевые фильтры на задней стороне этих вентиляторов.Когда три вентилятора работают на полную мощность, я чувствую в кабине довольно хороший ветерок.

Вентиляторы с пенопластом.

Для вывода я запустил еще 3 вентилятора с пенопластами. выходные вентиляторы были не такими мощными, как всасывающие, поэтому у меня было хорошее положительное давление. Я могу заменить один из выходных вентиляторов и установить другой из этих вентиляторов. Я обнаружил, что при покраске прозрачного покрытия вентиляторы не могут продолжать всасывать пыль. Это не большая проблема, но я вижу туман в будке, которого мне бы не хотелось.

Фильтр SAS Pure Air 2000

У меня не было системы свежего воздуха, но у меня был довольно мощный компрессор, поэтому я купил этот фильтр SAS pure air 2000 и кожух для краски (около 260 долларов). Фильтр подключается к компрессору и действительно отлично справляется с фильтрацией воздуха. прежде, чем он попадет в капот. Я использую вытяжку с давлением воздуха 3 фунта / кв.дюйм во время распыления, и от нее не пахнет краской. Пистолет для покраски подключается к трубе внизу, это хорошо, потому что я избегаю того, чтобы две трубы в кабине поднимали пыль, и помогали предотвратить затягивание шланга на свежую краску. Система работала хорошо, за исключением того, что воздушный шланг пистолета был неисправен и его пришлось заменить.

Кожух для краски SAS

Этот кожух для краски SAS стоил около 60 долларов. Он имеет одноразовые крышки для линз, и его легко и быстро надевать и снимать. На мой взгляд, это намного лучше, чем маска. Нет ремней, чтобы выйти из строя. Шланг снимается с задней части, чтобы не попадать на краску.

Дверь кабины для покраски ПВХ

Поскольку у меня было положительное давление, было не важно, чтобы у меня была идеально герметичная кабина.Дверь была просто картонной и изолентой с липучкой, чтобы удерживать ее закрытой. По краям были небольшие трещинки, но их было недостаточно, чтобы краска в большом количестве вытекла из кабины.

Люк для доступа к органам управления компрессором

Мне нужен был доступ к элементам управления компрессором, фильтрам и т. Д., Поэтому я сделал дверь в стене. Обычно я начинаю свой день рисования с очистки водоотделителей и фильтров!

Вытяжные вентиляторы

Здесь выстроены вытяжные вентиляторы.Я не мог придумать способ отфильтровать центральный вентилятор. Это небольшой вентилятор, и я, вероятно, скоро заменю его другим вентилятором с фильтром.

Несколько инструментов торговли

Несколько инструментов торговли. Я использую пистолет Devilbiss Finishline II HVLP. Мне было хорошо. Я считаю, что с PPG 2055 clear это немного сложно, но я могу справиться с этим с помощью тонкой настройки и техники. Распылитель посередине используется для распыления антистатической смеси на кабину, пол и костюм.Это 50/50 изопропиловый спирт и вода. Множество фильтров для краски и чашек для смешивания, моя установка для свежего воздуха и краски. Банка галлона на переднем плане — это средство для удаления жира и воска. даже есть таймер, чтобы убедиться, что я не снимаю до истечения времени вспышки.

Наша покрасочная камера готова к работе

Вот будка готова к работе. Я люблю эти пластиковые салфетки толщиной 1 мил. Они экономят мне бесчисленное количество часов и избавляют от беспорядочной пыли. Пришло время замаскировать, очистить и перейти к картине.

data-matched-content-ui-type = «image_card_stacked» data-matched-content-rows-num = «3» data-matched-content-columns-num = «1» data-ad-format = «autorelaxed»>

Покрасочная камера для аэрографии — Найдите лучшую модель для своих проектов

Аэрография подходит для многих различных форм искусства и предлагает широкий спектр возможностей для творческой работы. Однако тонкое распыление краски также имеет недостаток: при работе с распыленной краской аэрографа она может попасть в дыхательные пути.Поэтому при аэрографии следует не только надевать дыхательную маску, но и использовать систему всасывания для аэрографии. Вы можете прочитать в нашем тесте системы всасывания аэрографа, что следует учитывать при покупке такой системы всасывания аэрографа.

Что такое окрасочная камера для аэрографа?

Покрасочная камера для аэрографа — это небольшая портативная кабина, которую легко установить. Распыляемый объект помещается посередине. В процессе распыления мелкий туман от краски отсасывается и очищается фильтром, установленным сзади.

С помощью пистолета для аэрографа краска, содержащаяся в нем, распыляется сжатым воздухом. Вы наносите распыленную краску на окрашиваемую поверхность контролируемым образом. Не вся краска попадает на поверхность, но из-за тонкого распыления в воздухе есть частицы, которые можно вдыхать.

Следовательно, при аэрографии всегда следует носить респираторную маску и защитные очки. Кроме того, краска для аэрографа всегда наносится на предметы или на ваши произведения искусства или какое-то время кружится в воздухе.Чтобы предотвратить это или хотя бы уменьшить количество частиц краски в воздухе, при аэрографии рекомендуется использовать вытяжную систему.

Большинство окрасочных камер для аэрографа имеют поворотный столик посередине, что облегчает работу с небольшими предметами. Кабинка для аэрографа может стать очень полезным аксессуаром, особенно если вы создаете Airbrush Art .

Плюсы и минусы окрасочной камеры для аэрографа

Потенциальный ущерб здоровью сводится к минимуму за счет эффективного всасывания аэрозольного тумана, образующегося во время работы, из воздуха.

Плюсы

• Отсутствие непривлекательного загрязнения произведения искусства и окружающей среды
• Нет необходимости чистить окружающие предметы, что означает меньше работы
• В основном интегрированный поворотный стол также облегчает работу, так как он обеспечивает оптимальное распыление моделей со всех сторон и, следовательно, не требуется дополнительная подставка.

Минусы

• Затраты на приобретение относительно высоки. Затраты зависят от размера и производительности окрасочной камеры.
• Следует также учитывать затраты на электроэнергию, возникающие во время использования, которые могут иметь значительные финансовые последствия в зависимости от выходной мощности и срока службы
• Небольшая вытяжная установка. занимает место, даже если его можно сложить. Особенно если у вас мало свободного места, это следует учитывать.
• Кабина для распыления аэрографа, которую может приобрести частный пользователь, предлагает место только для небольших объектов, поэтому они не подходят для больших объектов

Несмотря на Недостатки, преимущества окрасочной камеры перевешивают недостатки, особенно если вы планируете часто использовать аэрограф.Особенно выгодна такая система любителям изготовления моделей.

Обзор лучшей кабины для распыления аэрографа

Портативная кабина для краски для аэрографа Master с подсветкой

• Портативная и компактная: легко складывается в форму чемодана или хранится в ручке. ,
• Кабинный фильтр: двухслойный кабельный фильтр из стекловолокна высокой плотности (доступны сменные фильтры)
• 3 светодиодные трубки встроены в верхнюю часть кабины, чтобы обеспечить отличное зрение при рисовании

Вид на Amazon

Ищу хобби покрасочная камера, готовая к использованию и простая в сборке? Эта портативная окрасочная камера для аэрографа легко складывается в аккуратный футляр и имеет небольшой вес.Система включает в себя светодиодные фонари, которые можно найти внутри верхней части кабины.

Внутри покрасочной камеры для аэрографа вы найдете 7,5-дюймовый поворотный столик. Эта таблица поможет вам получить доступ к поверхностям вашей модели намного проще. Для более крупных моделей вам, возможно, придется подумать о том, чтобы сначала покрасить каждую меньшую часть, прежде чем собирать ее.

Некоторые особенности продукта:

• Питание от розетки постоянного тока 12 В и адаптер переменного тока 110 В
• В кабине 16 человек. Ширина 5 дюймов, глубина 19 дюймов и высота 13,5 дюймов

Плюсы

• Фильтр кабины можно легко заменить и он доступен по цене.
• Полезные функции, включая поворотный стол, освещение, легкую транспортировку и гибкий вытяжной вентиляционный шланг. Шланг помогает удерживать пары или краску подальше от рабочей зоны.
• Имеет скорость вытяжки 4 кубических метра в минуту, что обеспечивает отличную вентиляцию.
• Вентилятор работает бесшумно
• Доступный по цене. Лучшая покрасочная камера для хобби для модели аэрографии и миниатюрных изделий .

Минусы

• Тем, кто ищет кабину для аэрографа с более мощной системой вытяжки, для крупных проектов и т. Д., Возможно, стоит взглянуть на более дорогую кабину для окраски.

Master Airbrush Dual Units Портативная покрасочная камера Hobby Craft Airbrush

• Dual Unit — Мощность: 25 Вт при скорости вытяжки вентилятора 4 кубических метра в минуту на единицу
• Портативный и компактный: легко складывается в чемодан Форма с ручкой для переноски или хранения, легкий вес: всего 8. 5 фунтов. (3,8 кг)
• Фильтр кабины: 2-х слойный фильтр кабины из стекловолокна высокой плотности (доступны сменные фильтры)
• Переключатель включения / выключения с подсветкой; Вращающийся поворотный стол диаметром 7-1 / 2: позволяет охватить все области для окраски.

Посмотреть на Amazon

Если вы ищете что-то, что обеспечивает немного больше рабочего пространства, покрасочная камера Master Dual Unit идеально подходит. Эта кабина проста в установке, не требует инструментов и легко складывается в два легких ящика.

Характеристики портативной окрасочной камеры для аэрографа:

• Внутри достаточно просторно: ширина 33 дюйма, глубина 19 дюймов и высота 13,5 дюйма
• Поскольку конструкция является модульной, вы можете использовать одну или обе кабины для аэрографа. Кабинки не являются бесшовными, и вы найдете промежуток между ними.
• Каждый модуль имеет собственный вентилятор, который удаляет воздух со скоростью 4 кубических метра в минуту.
• Вы найдете 2 поворотных стола, а также 2 гибких вытяжных вентиляционных шланга.

Плюсы

• Двойная модульная конструкция означает, что вы можете легко использовать и транспортировать одну или две окрасочные камеры, когда это необходимо.
• При полном функционировании двойная система удаляет 8 кубических метров воздуха в минуту через фильтры, расположенные в задней части окрасочных камер. Воздух фильтруется через гибкие шланги, которые могут выходить через окно, или же отфильтрованный воздух может быть выпущен в окружающую среду без каких-либо трубопроводов.
• Базовая конструкция обеспечивает большее рабочее пространство с двумя кабинами, расположенными рядом друг с другом

Минусы

• Окрасочная камера требует настройки системы, но ее достаточно легко делать.
• Две кабины или модули не стыкуются друг с другом, оставляя зазор. Эта двойная окрасочная камера стоит вдвое дороже, чем окрасочная камера меньшего размера. При покупке подумайте, действительно ли вам нужно дополнительное пространство.
• Система не имеет встроенного освещения, поэтому вам придется при необходимости добавить дополнительное освещение

Paasche HSSB-16-13 Hobby Airbrush Paint Booth

• Компактный размер и простой в использовании собрать.Рабочие размеры: 16-1 / 2 дюйма (ширина), 13-1 / 2 дюйма (высота), 19 дюймов (глубина).
• Идеально подходит для небольших керамических изделий в моделях с радиоуправлением.
• Использует систему фильтрации из стекловолокна.
• В комплект входит адаптер для канала осушителя на 4 дюйма. Две кабины можно объединить в одну большую модель.

Посмотреть на Amazon

Эта специальная окрасочная камера примерно такая же, как и другие портативные кабины, которые используются для аэрографии и других хобби. Покрасочная кабина Paasche HSSB-16-13 имеет модульную конструкцию, поэтому ее можно подключить к другой для создания более крупной системы.

Некоторые особенности продукта:

• Размер: 16 дюймов в ширину и 13 дюймов в высоту
• В комплекте есть адаптер, так что вы можете настроить вентиляционный канал, если хотите.
• Мощный вентилятор 115 В, что больше, чем у других покрасочных камер.
• Уровень шума: 47 децибел (средний человеческий голос 60 дБ)

Плюсы

• Может управлять большим объемом распыления, а вентилятор может вытягивать больше воздуха из рабочей зоны.Таким образом, он идеально подходит для любителей, которые ищут что-то, что предлагает немного больше, чем другие покрасочные камеры.
• Компания Paasche существует давно и заработала отличную репутацию, особенно в области масштабного моделирования.
• Покрасочная камера универсальна, поэтому, если вам нужно увеличить размер, вы можете просто подключить другую кабину. Отлично подходит для работы с рельефом и больших моделей.

Минусы

• В отличие от других портативных окрасочных камер, окрасочная камера Paasche HSSB-16-13 не складывается в удобный чемодан.Однако, если вам все же нужно его перевезти, вы можете разобрать его.
• Устройство не имеет внутренней подсветки и не поставляется с принадлежностями для вентиляции. Но устройство предлагает модульную конструкцию, а также более мощную систему воздушного потока.

Что следует учитывать при покупке кабины для аэрографа

Различные кабины для окрашивания подходят для разных целей. Выбор окрасочной камеры зависит, прежде всего, от предполагаемого использования.Здесь также важен размер кабины аэрографа. В зависимости от области применения возможны разные размеры. В зависимости от того, хотите ли вы покрасить большие части тела или аэрографом для изготовления деталей меньшего размера, вам понадобится подходящая окрасочная камера. Размеры вытяжной камеры в любом случае ограничены, и она не должна занимать слишком много места.

Следует также учитывать производительность окрасочной камеры. Мощность должна быть достаточной для эффективного всасывания и фильтрации мелкого тумана краски.Трудно дать точное значение производительности экстракции, так как оно зависит от многих факторов, например использованная краска, остальное оборудование и тип нанесения.

Производительности всасывания около трех кубических метров в минуту должно быть достаточно для использования аэрографа. Более мощное оборудование иногда может выдавать до семи кубических метров в минуту. Важно, чтобы для окрасочной камеры использовались материалы, устойчивые к воздействию красок на основе растворителей и которые также могут использоваться для удаления разбавителей и чистящих средств.

Вы также должны уметь быстро и легко собирать и демонтировать будку. Если у вас мало места, лучше выбрать складную кабину. Встроенный поворотный стол особенно практичен, позволяя распылять объект со всех сторон. Это значительно упрощает работу и улучшает результат, поскольку вам не нужно постоянно прикасаться к объекту, чтобы повернуть его.

Размер окрасочной камеры для аэрографа

Когда дело доходит до размера окрасочной камеры, у вас должна быть возможность разместить всю миниатюру или модель.Полностью поместив вашу модель в кабину, вы убедитесь, что вся краска улавливается системой воздушного потока кабины.

Всегда учитывайте размер окрасочной камеры и размер вашего проекта. Вам нужна покрасочная кабина побольше, которая займет много места?

Переносна ли покрасочная камера для аэрографа?

Размер имеет значение, так как переносная будка для аэрографа складывается, а некоторые складываются в удобный футляр для переноски. Портативная и складывающаяся окрасочная камера отлично подходит, если вы хотите ее хранить, транспортировать или создать больше рабочего места.

Вы ​​также можете найти окрасочные камеры с батарейным питанием, что удобно, если вы не можете найти розетку. Но они не предлагают такой мощности для вентиляции, как электрические.

Что насчет освещения?

Покрасочная кабина — это замкнутое пространство, поэтому освещение является важным фактором. Вы хотите видеть, что делаете, особенно в этих мельчайших деталях. Многие покрасочные камеры оснащены встроенным освещением.Светодиодные фонари довольно популярны и, если они включены в систему покрасочной камеры, увеличивают полезность устройства. В большинстве случаев освещение не дает очень яркого света, но его достаточно, чтобы видеть, что вы делаете.

Примите во внимание шум, производимый кабиной для аэрографа.

Когда вы прикрепляете к кабине моторизованный вентилятор, вы, скорее всего, получите гораздо более громкий вентилятор, чем обычно. Итак, подумайте, какой тип окрасочной камеры вам нужен, более дешевые модели довольно просты по конструкции и не обеспечивают значительной защиты от шума.При длительном использовании шум может раздражать.

Примите во внимание следующие моменты:

• Подумайте, сколько времени уйдет на покраску вашей модели или миниатюры
• Когда вы собираетесь работать с окрасочной камерой, будет ли это поздно? Вы не хотите беспокоить других, кто пытается заснуть.

Собираясь купить покрасочную или окрасочную камеру, обратите внимание, что не все они производят одинаковое количество шума.Вы должны уметь найти те, которые менее заметны, чем другие. В большинстве случаев, как и на Amazon, в описании продукта указан уровень шума.

Система вентиляции

Когда дело доходит до окрасочной камеры для аэрографа Hobby, существует два основных способа вентиляции и выпуска воздуха из окрасочной камеры. Моторизованный вентилятор втягивает воздух в фильтр, который затем:

1. Забирает воздух через трубку и затем выталкивает его наружу и от рабочего пространства. Также известна как вентилируемая покрасочная кабина.
2. Удаляет воздух или просто фильтрует его и выталкивает обратно в комнату. Также известен как метод без вентиляции.

В большинстве покрасочных кабин для хобби используется метод без вентиляции, что значительно упрощает настройку устройства. Вам нужно только включать и выключать вентилятор по мере необходимости.

В более сложных покрасочных камерах есть трубки, через которые выходит воздух, и их немного сложнее настроить. Одним из преимуществ этого типа вентиляционной системы является то, что вы можете распылять дольше или управлять большим объемом распыления.

Какой источник питания вам нужен?

Это относится к моторизованному вентилятору. Вам потребуется больше мощности, чтобы использовать более мощный вентилятор. В кабине, в которой требуется более сильная вентиляция, для работы вентилятора потребуется больше мощности. При поиске системы окрасочной камеры обратите внимание на выходную мощность вентилятора. Это определит количество воздуха, которым он может управлять.

Однако, когда дело доходит до кабины большего размера, потребуется больше мощности для втягивания воздуха и вентиляции пространства кабины.Это также будет означать, что необходимо использовать вентилятор большего размера.

Сколько вы готовы платить?

Если вы ищете качество, вы, естественно, заплатите больше. Вы не хотите идти дешевле и покупать некачественные товары, которые не работают должным образом. Вы можете рассчитывать заплатить от 70 до 100 долларов за качественную окрасочную камеру для аэрографа. Более крупные будки, которые могут работать более длительное время, будут стоить от 150 до 175 долларов.

Ввод в эксплуатацию окрасочной камеры

Конструкция окрасочной камеры для аэрографа очень проста, так как запуск интуитивно понятен.Корпус легко открыть, откинув крышку и боковые панели. Это создает небольшую комнату, где воздух эффективно отсасывается, и гарантирует, что распыляемый туман не может выйти, но у вас будет оптимальный вид на распыляемый объект.

Часто потолок имеет наклон для лучшего обзора и хорошей всасывающей способности. У некоторых агрегатов есть вращающийся диск, который всегда находится посередине. Это позволяет вам работать очень удобно и обеспечивает простой способ поворота объектов на 360 градусов.Вентилятор и воздушный фильтр расположены на задней панели устройства. Есть также некоторые высококачественные устройства, которые имеют дополнительный шланг, который позволяет выводить всасываемый воздух из комнаты.

Обслуживание окрасочной камеры для аэрографа

Как вы уже прочитали в советах, вам необходимо регулярно проверять свое оборудование и при необходимости заменять фильтр. Когда дело доходит до забитого фильтра, он будет намного менее эффективно очищать воздух.Замена фильтра в основном зависит от:

• Типа краски, которую вы используете
• Как часто вы красите, все зависит от использования. Возможно, вам придется заменять фильтры только один раз в год или, если вы заняты большим количеством рисования, вам, возможно, придется менять их раз в месяц.

При проверке фильтра вы должны заметить следующее:

• Звучит ли вентилятор так, как будто он с усилием втягивает воздух?
• Снижение потока воздуха
• Изменение цвета (скопление краски и может повлиять на внешний вид фильтра)

В этом случае вам следует подумать о замене фильтров в окрасочной камере Airbrush.

Наконечники для окрасочной камеры для хобби

При работе с окрасочной камерой необходимо соблюдать некоторые меры предосторожности: вы должны быть уверены, что не подвергаетесь воздействию каких-либо вредных паров или частиц.

Избегайте аэрозольных баллончиков с распылителем

Аэрозольные баллончики с растворителем и краской содержат пары и вредные химические вещества, воздействию которых подвергаетесь вы и другие люди. Если вы все же решите использовать баллончики, распылите на улице или приобретите специально разработанную систему вентиляции для таких целей.

Используйте защитное снаряжение

Чтобы максимально обезопасить себя, приобретите респираторную маску, которую следует носить постоянно и снимать только после выхода из зоны распыления.

Распыляйте правильно

При использовании аэрографа направьте его в направлении потока воздуха, выходящего из кабины. Вот здесь-то и пригодится поворотный стол.

Всегда проверяйте свое оборудование

• Регулярно проверяйте фильтр и при необходимости меняйте его
• Убедитесь, что воздух проходит через кабину должным образом

Ограничьте количество избыточного распыления

• Самый простой способ сделать это — настроить аэрограф на то, что вы хотите сделать, но старайтесь держать его при низком давлении, достаточном для достижения желаемого.
• Держите аэрограф на расстоянии примерно 3–6 дюймов от вашей модели.
• Аэрограф следует направлять прямо на поверхность.

Ваше лицо не должно находиться в зоне кабины

Воздух внутри кабины будет втягиваться к вентилятору, но это может быть чрезмерное распыление. Поэтому старайтесь не приближаться лицом к области распыления в кабине.

Самодельная окрасочная камера для аэрографа

Вы можете купить кабину или построить свою собственную окрасочную камеру. Если вы хотите построить будку для аэрографа своими руками, потребуется много личных усилий. Конструкция несложная, но вам понадобится материал, а главное время и навыки. Таким образом, вы можете построить свою собственную окрасочную камеру для аэрографа.

Чтобы сделать собственную окрасочную камеру, вам потребуется следующее:

• Переключатель включения / выключения 100 В (между мужчинами и женщинами)
• 3-дюймовый гибкий вентиляционный шланг осушителя
• От 3 до 4 дюймов Вентиляционное адаптер
• 4-дюймовый шнур лампы
• Большой прозрачный пластиковый контейнер для хранения
• Одноразовый печной фильтр (поместится на дно контейнера внутри)
• Вентилятор для ванной комнаты
• Внутренний спрей-фильтр

Чтобы сделать свою собственную покрасочную камеру может стоить от 50 до 100 долларов.Если сравнить купленную в магазине покрасочную камеру, цена будет аналогичной. Таким образом, это полностью зависит от вас, хотите ли вы использовать вариант DIY или предпочитаете вариант, готовый к использованию.

Преимущества кабины для самостоятельной окраски:

• Вы ​​можете легко настроить свою будку.
• Проблемы можно легко устранить, а детали можно заменить

Если вам интересно, стоит ли тратить время и силы на создание собственной покрасочной камеры, все зависит от того, насколько вы заинтересованы или счастливого проектирования и создания таких предметов.

• Если у вас много свободного места, вы можете построить очень простую модель. Для этого необходимо собрать деревянный корпус и подключить к нему вентилятор. Однако это рекомендуется только в том случае, если вам не нужно складывать выхлопную систему. Если вы хотите сложить самодельный блок и хранить его в компактном виде, используйте петли на боковых стенках и потолке, чтобы зафиксировать корпус.
• Выпилите вырезы в задней стенке корпуса и установите решетки как для воздушного фильтра, так и для вентиляторов. В качестве фильтра вы можете использовать стандартную фильтровальную прокладку и обрезать ее до нужного размера.
• Для подключения каждого встроенного вентилятора требуется три линии — обычно потребление составляет 20 Вт на вентилятор. С помощью тумблера вы повышаете комфорт.
• Если хотите, вы можете прикрепить светодиоды для оптимального освещения. Если вы проектируете схему независимо от вентиляторов, вы можете работать с вентиляцией или без нее.

Покрасочная камера для аэрографа может быть куплена или построена заказчиком.Если вы планируете построить его самостоятельно, вам потребуется определенное мастерство для реализации и, соответственно, некоторое время для реализации. Стоит ли строить собственную выхлопную систему с финансовой точки зрения, зависит от оборудования выхлопной системы и от того, какую модель вы выбрали бы при ее покупке. Независимо от того, собираете ли вы установку сами или покупаете: покрасочная камера для аэрографа в любом случае стоит того.

Вопросы и ответы

Почему в кабине для аэрографа используется отрицательное давление?

Включение вентилятора в окрасочной камере должно создавать отрицательное давление воздуха.Это означает, что из помещения выходит больше воздуха, чем входит. Создаваемое в кабине отрицательное давление пытается затем втянуть как можно больше воздуха, забирая с собой частицы краски, пыль и т. Д. Из-за пределов камеры.

У вас должна быть кабина для аэрографа?

Лучший ответ — нет, для аэрографии вам не понадобится покрасочная камера. Кабина для аэрографа предназначена для фильтрации большей части частиц краски из определенной области. Основная причина, по которой люди используют покрасочную камеру, заключается в том, чтобы не допустить попадания брызг от других предметов поблизости.

Лучшие покрасочные камеры для аэрографа для миниатюрной и модельной окраски

Получение аэрографа изменило правила игры. Мне это очень нравится. Я нанесла кисточку на грунтовку и нанесла грунтовку на баллончик с трещоткой. Я предпочитаю аэрограф в любой день недели.

Как только я преодолел первоначальные колебания, возникающие при попытке попробовать что-то новое, все прошло легко. Это «воздушная» шутка, понятно?

Как и в любой новой установке, есть много вещей, которые помогут улучшить качество жизни.(Ознакомьтесь с моим полным списком необходимого снаряжения и дополнительных развлечений здесь .)

Одна из таких вещей для аэрографов — это покрасочная камера.

Это может быть простая картонная коробка или что-то более сложное, отводящее пары, фильтрующее воздух, имеющее вращающиеся поддоны и светящееся для освещения вашего проекта.

ТАК! Сегодня я расскажу о лучших покрасочных камерах для покраски моделей и миниатюр.

Быстрые решения:

1. Ultra Simple DIY: Картонная коробка и респиратор . Серьезно, так и будет. Единственное, что вам нужно — это испарения и их удаление. Респиратор помогает, но если он у вас дома, вам нужно быть возле открытого окна.

2. Сделано для вас, покупка: Вот то, что я в итоге получил, и мне это нравится: Master Airbrush Spray Booth . Я сделаю полный обзор этого ниже, но в краткой версии он делает все, что вам нужно.

3. Больше вовлеченности DIY: Black Magic Craft только что сделал потрясающую сборку здесь . Если вы готовы к этому и у вас есть комната, это убийственная установка.

Давайте посмотрим правде в глаза … аэрография ваших миниатюр — это весело, а в играх с до вы видите, что это испортило ваши вещи поблизости или брызнуло краской на любимую стену вашей жены.

Покрасочная камера — это именно то, что вам нужно , чтобы краска не попала туда, куда не должна, а также для удаления паров и защиты ваших миниатюр от пыли во время аэрографии.

Другими словами, аэрография ваших миниатюр и моделей стала проще и намного интереснее!

А если серьезно, это действительно весело. По крайней мере для меня. Может быть, после того, как я буду этим заниматься 100 лет, мне станет скучно.

Если вы новичок в аэрографии и миниатюрной живописи , перейдите на мою главную страницу, посвященную аэрографии, чтобы найти ответы на распространенные вопросы, советы по использованию аэрографа и многое другое.

Вы ​​можете найти их все прямо здесь .

На что следует обратить внимание перед покупкой и использованием окрасочной камеры

Честно говоря, я был очень сбит с толку после того, как просмотрел широкий спектр доступных в Интернете вариантов покрасочных камер для аэрографа.

Конечно, я хотел инвестировать во что-то, что предлагало максимальное соотношение цены и качества и давало мне душевное спокойствие в долгосрочной перспективе.

Итак, мой путь к поиску лучших окрасочных камер начался!

Прежде чем я расскажу о своих фаворитах, есть несколько вещей, которые следует учесть перед покупкой и использованием покрасочной камеры.

Давайте быстро взглянем.

Размер

Прежде всего, вы должны спросить себя: « Сколько места мне нужно для рисования миниатюр ?»

Подсказка: размер вашей модели поможет вам в этом разобраться.

Всегда следите за тем, чтобы в окрасочной камере было достаточно места, чтобы вы могли легко разместить внутри миниатюры и модели, повернуть их и вынуть, не размазывая краску.

Освещение

Для правильного выполнения работы необходимо хорошее освещение. Покрасочная камера должна быть хорошо освещена, без вопросов.

Убедитесь, что у того, который вы покупаете, хороший источник освещения. В противном случае вам понадобится внешний источник света. Настольная лампа LED, такая как эта , подойдет.

Ознакомьтесь с моим полным руководством « Лучшее освещение для хобби и миниатюрная живопись », чтобы узнать о других вариантах и ​​узнать, что я использую лично.

Вентиляция

Правильная вентиляция имеет решающее значение для поддержания здоровой, пригодной для дыхания среды во время сеанса аэрографии.

Лучше всего выбрать место возле окна, чтобы дым мог легко выходить. Более важную информацию по безопасности и советы по вентиляции можно найти в этой статье .

Источник питания

Хотя это очень простой момент, его стоит упомянуть всем взволнованным любителям миниатюры, которым не терпится начать свой первый сеанс рисования аэрографом.

Убедитесь, что поблизости есть источник питания для включения света и / или вентилятора в будке.

Если вы читаете это при подготовке к установке станции аэрографии, но еще не совсем выбрали модель аэрографа, не покупайте ничего, пока не прочтете мое полное руководство по аэрографу здесь .

Время обзора! Какие самые лучшие кабины для распыления аэрографа?

Как вы, наверное, уже знаете, я люблю DIY-решения для всего, что связано с миниатюрными фигурками — так что я начну этот обзор с простого трюка.

Между прочим, я прекрасно понимаю, насколько это может быть запутанным, когда вы только начинаете заниматься своим хобби и пытаетесь понять, что именно вам нужно.

Вот почему я собрал The Miniature Painting Level Up Guide , мою последнюю книгу, в которой есть все, что я хотел бы знать, когда только начинал.

# 1 Бестселлер

Руководство по повышению уровня миниатюрной живописи

Некоторое время мне нравилось рисовать миниатюры, но помню, когда я только начинал, меня это ошеломило! Эта книга из более чем 60 страниц покажет вам: с чего начать, как мгновенно улучшить ситуацию, какие навыки лучше всего использовать, а также даст вам пошаговое руководство. Это сэкономит вам время, деньги и сэкономит нервы. Я бы хотел, чтобы это было, когда я только начинал!

Он заполнен всем оборудованием, которое может понадобиться новичку. Веселые игрушки и , а также продвинутое снаряжение, от которого вы будете пускать слюни, когда станете более продвинутым.

Начальные руководства, советы по улучшению, где найти лучшие мини-игры и многое другое. В этой книге есть все!

1. Решение DIY

Если у вас достаточно времени и вы чувствуете себя творчески, почему бы не построить себе покрасочную камеру для аэрографа!

Комплексная покрасочная камера своими руками

Опять же, вот сборка, о которой я говорил выше, от Black Magic Craft.

Простая будка своими руками

Если вы ищете будку своими руками, хотите что-то большее, чем простой вариант из картона, но не настолько сложный, как сборка выше, попробуйте это.

Вот что вам понадобится для простого варианта, показанного на видео выше:

• Гофрированные пластиковые листы 18 x 24 дюйма (недорогие и прочные)
• Фланец для канала 6 дюймов
• Вращающийся инструмент, такой как Dremel 3000 — невероятно полезный и универсальный инструмент
• Выпускной фильтр 20 x 20 дюймов
• Часть алюминиевого вентиляционного канала осушителя

Следуйте этим инструкциям:

• Возьмите гофрированный пластиковый лист и поместите на него фланец воздуховода в направлении левой стороны.
• Обведите карандашом круглую форму воздуховода на листе и нарисуйте 5-6 точек, окружающих круг.
• Используйте вращающийся инструмент, чтобы вырезать центральную часть начерченного круга.
• Просверлите отверстия под крепеж.
• Используйте полоску изоленты, чтобы прижать заднюю часть к основанию, при этом подбирая размеры левой стены.
• Убедитесь, что края прямоугольные.
• Используйте клей для обуви и изоленту, чтобы закрепить все стены.
• Установите фланец к стене с задней стороны коробки, вставив болты в просверленные отверстия.
• Прикрепите остаток алюминиевого вентиляционного канала осушителя.
• Вырежьте квадратный кусок листа, который будет удерживать фильтр на месте напротив спины окрасочной камеры.
• Установите выпускной фильтр в коробку и закрепите его на месте, вставив лист спереди.

Полученная будка будет не только жесткой, но и достаточно просторной для больших миниатюрных фигурок и моделей.

2.

Портативная покрасочная камера для аэрографа Master Airbrush® Hobby

Хорошо, теперь мы подошли к готовым вариантам, и это тот, который принадлежит мне лично.Распылительная камера для хобби Master Airbrush — отличный вариант для рассмотрения.

Проверить цену Amazon

Итак, вот мое, по общему признанию, необъективное мнение, но я стараюсь быть здесь объективным!

Он делает все, что вам нужно, но стоит дороже, чем простая будка своими руками. Это компромисс.

Сделай сам экономит ваши деньги, и вы можете адаптировать его к вашим конкретным потребностям. Premade экономит ваше время и предоставляет вам все в аккуратной и профессиональной упаковке.

Размер: Отлично, если все, что вы делаете, поместится внутри. Если вы рисуете миниатюры или масштабные модели , этого достаточно.

Вы также можете сложить две стопки рядом, чтобы сделать ее еще больше.

Вот изображение моей установки и стенда, чтобы вы лучше почувствовали масштаб:

Вот моя окрасочная камера на моем столе и несколько миниатюр внутри моей аэрографической камеры.

Характеристики: Вы получаете вентилятор для отвода дыма, воздуховод, выходящий в окно, вращающийся поддон и освещение.

Минусы: Цена — при 129,96 $ это дорого. Также вентилятор не шепчет тихий. Он не громче обычного вентилятора, но о нем следует помнить.

Итог: У меня есть один, и я определенно куплю его снова. Это отличный инструмент.

3. HomeRight C

6 Кабина для укрытия с воздушным потоком

Проверить цену Amazon

Это круто! Это выдвижная версия с большим количеством места и возможностью прикрепить стандартный вентилятор сзади для вентиляции.Если бы у меня была гаражная мастерская, я бы, наверное, выбрал этот вариант.

Ибо в доме тоже нормально, может, ступенька из картонной коробки. Проблема здесь в том, чтобы отводить дым. Вентилятор просто разнесет его.

Тем не менее, он выполняет свою работу по удержанию вашего спрея. При размерах 35 дюймов x 30 дюймов x 39 дюймов в высоту, это хороший размер и хорошая цена за 103,99 доллара.

Дополнительное оборудование для безопасного сеанса миниатюрной живописи

После того, как вы выбрали лучшую окрасочную камеру для аэрографа, вам следует подумать о приобретении пары дополнительных предметов, чтобы сделать процесс рисования миниатюрными изображениями приятным.

Малярный респиратор

Чтобы не вдыхать потенциально опасные пары, которые наполняют окрасочную камеру во время аэрографии, вам понадобится качественный респиратор для покраски.

Даже если у вас есть вентилируемый вариант, я все равно возьму один из них. Я много пользуюсь своим.

Респиратор 3M Paint Project ФАНТАСТИЧЕСКИЙ. Я очень люблю эту вещь. Он действительно приятно пахнет, он действительно мягкий и удобный.

Я ношу его каждый раз, когда использую аэрограф, а также когда возился с моим новым Epax X1 Resin Printer ! Буйа!

Нет товаров.

Нет товаров.

Он оснащен картриджами с обратной стреловидностью, чтобы вам было легче видеть объекты, которые вы рисуете.

Он защищает вас от загрязняющих веществ, переносимых по воздуху, а также от паров, удерживая частицы от носа, рта и легких.

В сочетании с некоторыми фильтрами может также помочь в борьбе с запахами.

Одноразовые резиновые перчатки

Резиновые перчатки — незаменимый элемент оборудования для сеанса аэрографии, если вы работаете со своими миниатюрами и моделями во время рисования.

Эти нитриловые перчатки от MedPride просто великолепны. Мне тоже нравится их носить.

Я в основном ношу их, когда играю с 3D-принтером, но они также отлично подходят для аэрографии. Они избавляют ваши руки от краски, и они дешевы, эффективны и фиолетового цвета!

Проверить цену Amazon

Эти перчатки поставляются с текстурированными пальцами, ладонями и кончиками пальцев, чтобы вам было легче держать миниатюрные фигурки и другие модели даже во влажных условиях.

Не содержат порошка и латекса. Следовательно, они совершенно безопасны для использования. Они подходят даже людям, страдающим аллергией на натуральный каучук.

Эти перчатки имеют толщину 5 мил вокруг ладони и пальцев и 9,5 дюймов в длину от кончика пальца до манжеты перчатки. Они бывают разных размеров на ваш выбор.

Завершение

Надеюсь, вы нашли этот пост, особенно раздел обзора, полезным.

В заключение я просто хочу подчеркнуть, что вы должны помнить о следующих трех качествах, когда ищете лучшие окрасочные камеры для аэрографа для миниатюрной живописи:

• Хороший дизайн
• Высокая эффективность
• Доступность

Возьмите его у человека, который опробовал несколько окрасочных камер на разных этапах жизни «любителя».

Вы никогда не ошибетесь, если выберете продукт, обладающий вышеуказанными качествами!

И на всякий случай, если у вас ограниченный бюджет, покрасочная камера DIY — ваш выбор! Мне бы очень хотелось увидеть, как все обернется, поэтому я буду следить за вашими комментариями!

Не забудьте посетить все мои другие статьи об аэрографии, чтобы получить дополнительную информацию, советы и продукты, которые я тестировал и использую регулярно! Щелкните здесь, чтобы получить полный доступ .

Последнее обновление 2021-02-13 в 20:46 / Партнерские ссылки / Изображения из Amazon Product Advertising API

D I Y, Кабина для стерилизации аэрографом — Журнал Model Railroader

Я, конечно, не могу говорить о MM51, но я использую почти исключительно краски на основе лака более 40 лет.Каждый производитель красок рекомендовал пропорции разбавления для своих красок, и это часто включает рекомендации о том, что маляр также должен использовать растворитель собственной марки производителя. Опыт показывает, что существуют подходящие альтернативы как для соотношений разбавителей, так и для большинства разбавителей.

Раньше я использовал краски на водной основе, но обнаружил, что они больше подходят для рисования кистью, а не аэрографии. Однако многие производители красок начали производить более качественные краски на водной основе, и несколько лет назад я решил попробовать их снова.

Так как краски на основе лака Floquil давно стали моими любимыми, я попробовала их линию акриловых красок PollyScale. Первоначально, после прочтения нескольких онлайн-дискуссий об использовании этих красок, я использовал разбавитель (спирт) и давление распыления (выше 20-25 фунтов на квадратный дюйм, которое я использую для Floquil), которые, как мне кажется, больше всего подходят для получения наилучших результатов.

Мой опыт был менее чем обнадеживающим, и я тратил больше времени на прочистку аэрографа, чем на рисование. Я был на грани того, чтобы выбросить эту краску в мусор (ее хорошая кисть спасла это), но обратился к сайту PollyScale (теперь часть Testors) за дополнительной информацией.

Как ни удивительно, , их рекомендации для разбавителя были их собственной торговой маркой или дистиллированной водой, и давлением распыления 15-20 фунтов на квадратный дюйм. Что еще более удивительно, они сработали! Теперь, помимо Floquil и других красок на основе лака, видное место в моем шкафу занимает PollyScale. Я по-прежнему предпочитаю сольвентные краски из-за их простоты очистки, но акрил также может справиться с любыми задачами окраски или лучше.

Для обычной окраски Floquil я считаю, что соотношение 50% или меньше разбавителя дает хорошие результаты, и это похоже на большинство других марок, которые я использовал.Для выветривания с помощью Floquil я предпочитаю использовать 90% растворитель при аэрографии.

Я использую дистиллированную воду с PollyScale и считаю, что аналогичные соотношения работают хорошо, в том числе до 90% для выветривания.

Некоторым цветам или некоторым приложениям выгодно другое соотношение, но это обычно усваивается на собственном опыте — не бойтесь экспериментировать, попробовав сначала то, что рекомендует производитель.

Частично причина того, что некоторые художники, давно работающие на акриле, перешли на акрил, — это давление на производителей, заставляющее их переключаться на более «экологичные» варианты — благородное стремление, если новые продукты работают так же (или лучше) чем те, которые они заменяют.По моему опыту, они очень хорошо справляются с большинством показателей. Как я уже упоминал, я считаю, что очистка более трудна, и срок годности разбавленных красок кажется более ограниченным, чем у разбавленных Floquil.

При чистке аэрографом, независимо от того, какую краску вы используете, хорошо вентилируемая окрасочная камера является хорошей идеей, и, независимо от того, покрасочная камера или нет, используйте средства защиты органов дыхания: я рекомендую двухступенчатый респиратор хорошего качества, который защитит от все растворители и твердые частицы.

Уэйн

.
