План вентиляции в хрущевке. Нюансы работы вентиляционной системы в хрущевках

.

Известно, что дома «хрущевки» они возводились по ускоренной программе решения проблемы с жильем, поэтому хоть и были оснащены всеми необходимыми коммуникациями, но они рассчитывались на срок эксплуатации от 30 до 50 лет. Следующая важная недоработка в квартирах данного вида — это отсутствие нормальной вентиляционной системы.

Хрущевки имеют главную недоработку — отсутствие нормальной вентиляционной системы

По решению архитекторов вентиляция в хрущевке основана на естественном воздухообмене, но такое решение не было самым удачным. Планирование основано на целом ряде нюансов, невыполнение которых приводит к тому, что вентиляция не выполняет возложенную на нее функцию по обновлению воздуха в квартире.

Как работает вентиляционная шахта

Квартиры в хрущевках оснащены парой вентиляционных каналов (в кухонной зоне и ванной комнате). Отработанный воздух вытягивался через эти отверстия в общую вентиляционную шахту с выходом на крыше.

Немного позже архитекторы пересмотрели свои проекты и внесли более современные изменения. Обновленная система вентиляции в хрущевках основана на использовании каналов-спутников, которые выводятся в основную шахту и подключаются через этаж. Они располагаются на порядок выше уровня квартиры, чтобы воздушные массы смогли разогнаться при вытягивании. Такое устройство вентиляции состоит из железобетонных блоков, которые поставляются на строительную площадку уже в готовом виде.

По проекту у каждого спутника должна быть специальная заглушка. Она предназначена для того, чтобы когда воздух из квартиры вытягивается в спутник, он не проникал в чужие квартиры, а упираясь в заглушку выходил через общую шахту. Из-за безответственной установки очень часто их попросту забывали поставить, поэтому воздух из квартиры может попасть прямо к соседям на этаж выше. В многоэтажных домах хрущевского типа не редкость, когда жители знают, что готовили на обед соседи снизу.

Возникает вопрос о том, где подевались заглушки и кто виноват, что неправильно работает в хрущевках схема вентиляции? Блоки должны были закрываться (по надобности) в процессе их установки, строителями. Однако из-за того, что больше обращали внимание на объемы строительства, а не на его качество такие сбои не были редкостью.

Что влияет на эффективность работы вентиляции

Из-за того, что вытяжка работает по принципу естественной вентиляции, установку любых механических систем план не предусматривает. В домах хрущевского типа на работу вытяжной системы влияет целый ряд факторов. К ним относятся:

Герметичность металлопластиковых окон нарушает естественное передвижение воздушных масс

1. Высотность здания. При использовании каналов-спутников в вытяжной системе проблема посторонних запахов в квартире будет незнакома жителям первых этажей, но хозяева, чьи квартиры располагаются выше, определенно пострадают, особенно тех, которые на пятом.
2. Наличие металлопластиковых окон и дверей. Герметичность данных конструкций нарушит естественное передвижение воздушных масс, что может привести к возникновению неприятных запахов из соседних кухонь и санузлов.
3. Планировка комнат. От плановой расстановки комнат также зависит эффективность работы вентиляционной трубы. В хрущевках планировка специально предусматривает проходную комнату, которая позволяет легко перемещаться воздуху из самых дальних углов квартиры к вытяжной решетке. И когда проводится перепланировка — это приводит к нарушению воздухообмена.
4. Материал вентиляционных каналов. Если поверхность вентиляционной шахты будет неровной, на ней начнут оседать грязь и жир. Со временем вентиляция просто зарастет мусором и перестанет нормально функционировать.

Установка вытяжки в хрущевке. Варианты вентиляции

Вентиляция в хрущевке может быть сделана в двух вариантах. В первом  случае, когда существуют вертикальные шахты, выходящие прямо на крышу здания. В этом случае каждая квартира имеет свой индивидуальный вентиляционный канал. Убедиться в этом можно, если выйти на кровлю дома и подсчитать сколько выходов имеет вентиляционная шахта.

Как правило, в каждой квартире их должно быть не меньше двух – от кухни и ванной комнаты. Если санузел и ванная разделены, то они соединяются наверху простым отверстием. В одном из них имеется выход вентиляции. Из другого помещения, где такого выхода нет, воздух выходит через это самое отверстие.

Другой вариант – вентиляционные каналы спутники, устраиваемые через этаж. Это ряд каналов, которые проходят от первого этажа и до самого выхода на крышу. К ним на высоте 2, 5 м т.е. через следующий этаж делается отвод от каждой квартиры, который  входит в общую шахту.

На пути следования воздух из любой квартиры не должен попадать в каналы других квартир, которые обязаны быть закрыты специальными заглушками. Но во времена строительства хрущевок делалось это не всегда, поскольку первой задачей на тот момент являлось быстрое обеспечение народа благоустроенным жильем. В результате, сегодня мы имеем такие «приятные моменты», когда запах табака или жареной рыбы из одной кухни проникает сразу во множество квартир.

Другие причины, влияющие на эффективность вентиляции

Теперь, когда ясно как устроена вентиляция в хрущевке, можно рассмотреть разные причины, по которым воздух из жилых помещений не выводится наружу. Чаще всего с появлением современной кухонной мебели, куда в обязательном порядке входит вытяжка, жильцы делают ее вывод в вентиляционный канал, который расположен на кухне, а вытяжка включается не часто, и при этом второй канал, занят газовой колонкой.

В итоге получается, что вентиляции в квартире практически нет, и могут  появляться запахи из санузла или ванной комнаты. Это объясняется тем, что кухонная вытяжка и газовая колонка, создавая возле себя разреженную обстановку, забирают воздух из жилых помещений по принципу пылесоса, и воздух из туалета стремится тоже к вытяжному отверстию.

Бывают случаи, когда сами жильцы или их предшественники просто наглухо закрывают вентиляционное отверстие декоративными элементами, мотивируя это его непрезентабельным видом, или тем, что из подобных отверстий в квартиру попадают различные насекомые.

Таким людям стоит помнить, что схема вентиляции в хрущевке предусматривает всего два канала, один из которых должен располагаться в санузле, и если закрыть тот, что в кухне, то придется держать дверь туалета постоянно открытой.

Причиной плохой работы вентиляции может служить и то, что существуют огрехи в заделке стыков при монтаже вентиляционных блоков, если здание строилось из готовых железобетонных панелей. Через негерметичные стыки запахи из одной квартиры могут свободно проникать и в другие.

Также частой причиной является банальная замусоренность вентиляционных шахт. Но это уже должна быть забота организаций обслуживающих дом.

Как устроена вентиляция в пятиэтажном панельном доме. Схема вентиляции в хрущевке

Переход вентканала из санузла в кухню

Вентиляционная система в таких домах предусмотрена, как осуществление естественного воздухообмена. Так, через естественные щели в деревянных окнах и неплотных дверях, воздух поступал извне. Перемещаясь по всем помещениям, он устремлялся в вытяжной канал, оборудованный на кухне и дополнительный – в ванной.

В санитарных комнатах, ванной и туалете, если они были раздельными – был устроен один вентканал (над ванной). Между этими помещениями предусматривалась форточка, которую, в основном, держали открытой, кроме того времени, если кто-то «нежился» в ванной. Благодаря этому небольшому окошку, все запахи поднимались вверх и уходили в вентиляционное отверстие.

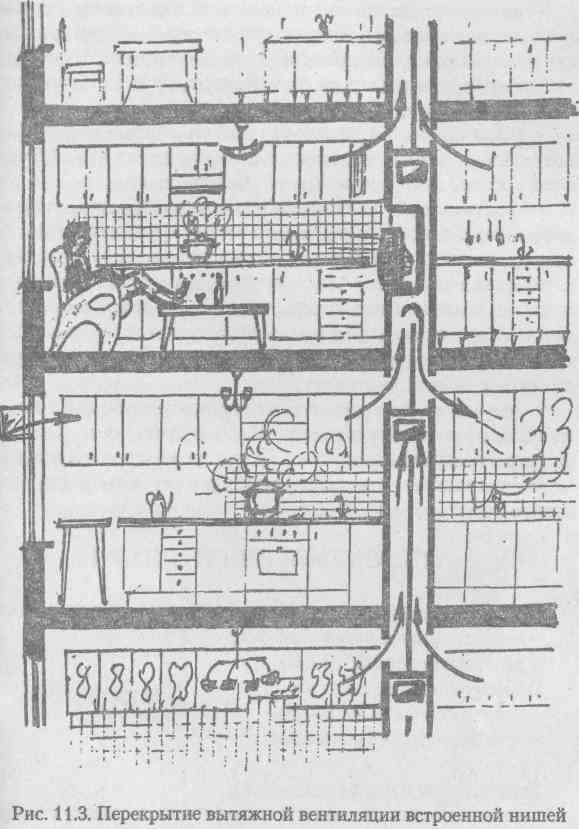

Отработанный воздух из каждой квартиры попадал в вентиляционную шахту с выходом над крышей. В 70-е годы, в планирование хрущевок, были внесены дополнения и некоторые дома стали строить с дополнительным вентканалом для туалетов.

Еще один реализованный в те годы вентиляционный проект – каналы-спутники. Они представляют собой готовые железобетонные блоки, выполненные в заводских условиях, которые поступали на строительные площадки в готовом виде. Принцип их функционирования заключался в подключении к общей шахте ряда каналов-спутников. Со схемой подсоединения – через этаж. Так, первый этаж подключался в канал, второй – в первый, через 2,5 метра третий – в шахту, четвертый – к третьему.

Кстати. Планировалось, что воздух, из квартиры, выведенный в канал-спутник, никак не будет соприкасаться с воздухом из других квартир, так как их закроют заглушками. Но то ли очень спешили построить, то ли на чем-то сэкономили, но в домах с такой вентиляцией соседи сверху всегда знают меню обеда соседей снизу.

Кроме того, устраивалась вентиляция в полу в хрущевке. Такой воздухообмен нужен был исключительно в домах, где укладывали полы из дерева. Половую доску устанавливали на деревянные лаги, а в углу каждой комнаты монтировали вентиляционную решетку. Поступающий из окон и дверей воздух проходил не только по комнате, но и попадал под пол, выгоняя оттуда застоявшийся воздух и влагу. Таким образом, дерево долгое время не поддавалось гниению. Многие жители хрущевок, где была установлена вентиляция в полу, не понимали ее назначения и закрывали вентиляционное отверстие, о чем потом сожалели, когда приходилось менять полы.

Две вентиляции на кухне. Особенности установки

Когда происходит планирование обустройства вентиляции на кухне, нужно учитывать следующие нюансы:

• Выбирая элементы системы, рассчитывают эффективность притока и оттока. В норме воздух в кухне обновляется 6 раз в течение часа.
• Чтобы оборудовать каналы лучше использовать трубы из пластика. Материал подходит к требованиям пожарной безопасности. Сечение подойдет как круглое, так и прямоугольное.

• Если есть желание, воздухоотводные трубы полностью прячут от посторонних глаз. Например, сооружают для них короб из гипсокартона.
• Перед монтажом лучше составить проект будущей вентиляции, который поможет рассчитать количество труб и место их прохождения.
• Чтобы воздухообмен происходил правильно, нельзя устанавливать герметически закрывающиеся двери. Между ними и полом следует оставлять небольшой зазор.
• Возможно произвести совмещение вентиляции кухни и туалета. Но обязательно учитывать, что при объединении в естественной системе и наличии мощной вытяжки, кухонный воздух может поступать в туалет.

Внимание! При установке элементов очищения воздуха в частном доме, ввиду отсутствия системы лучше использовать автономную вытяжку с фильтром.

Планирование и обустройство вентиляционных систем – дело инженеров и архитекторов. Однако, при желании, изучив нюансы установки, можно самостоятельно установить необходимые элементы, которые помогут удалить из дома вредные для здоровья вещества и позволят дышать свежим воздухом.

✅ Схема вентиляции панельный 5 этажный дом

Рейтинг статьи

Загрузка…

Вентиляция в хрущевке

К хрущевкам относят постройки 60-70 годов прошлого века, которые проектировались по ускоренной программе и не рассчитаны на длительную эксплуатацию. С развитием технологий в квартирах стали использоваться современные оборудования, на работу которых не рассчитана вентиляция хрущевок. Это стало основной причиной частой неисправности вентсистем.

Как устроена вентиляция в хрущевке

Вентсистема малоэтажных хрущевок рассчитана на работу в естественной окружающей среде. Принцип работы основан на перемещении воздушных масс от квартиры на улицу, вытягивая с помещения грязный тяжелый воздух, и втягивая свежий. Архитектура вентсистемы включает несколько каналов с выходами в комнату каждого этажа.

Планировка квартир в хрущевке симметрична, т.е. каждая следующая квартира повторяет предыдущую. Это позволяет внедрить также простую вентсистему из нескольких каналов, обычно проходящих около сан/узла и кухни. Эти каналы над последним этажом соединяются в общую вентшахту, которая выводит грязный воздух наружу.

Частые проблемы

В зависимости от устройства вентсистеме в доме, жильцы квартиры могут испытывать неудобства в связи с ее эксплуатацией.

Если вентиляция в хрущевке представлена межэтажными каналами, ее обслуживание, ремонт занимает меньше времени. Межэтажные каналы распространены в пятиэтажных панельных домах и соединены единой шахтой, следовательно, можно сразу определить очаг ее неисправной работы. Для этого нужно обратиться к соседям и уточнить, как у них работает вентиляция:

• Если жалобы на плохую работу вентиляции у многих жильцов дома – очаг неисправности находится в общей шахте или выходном отверстии на крыше;
• Когда же низкая эффективность вентиляции наблюдается только у соседей по этажу – очевидно, забился межэтажный канал;
• Если же в соседних квартирах вентиляция работает исправно – проблема лежит исключительно на выходе в квартиру;

В первых двух случаях необходимо вызывать управляющую компанию (ТСЖ), которая отвечает за исправную работу вентсистемы. В третьем же случае лучше самостоятельно прочистить канал. Для этого нужно снять решетку и продуть канал, ведущий в вентшахту. Также прочистить решетку, после чего установить ее на место и проверить эффективность вентиляции. Если эта процедура не принесла желаемого результата, канал забит в недоступных местах для прочистки подручными средствами, и нужно вызывать специалистов ТСЖ.

Внедрение индивидуальной системы в хрущевке эффективно для всего дома в целом, но не выгодно для отдельного жильца. Суммарная архитектура всех каналов индивидуальной вентсистемы в доме сложнее, чем у межэтажной, ее обслуживание требует больше времени для поиска неисправности и ее устранения. По этой причине ТСЖ накладывает более высокий тариф за свои услуги.

Значимое преимущество индивидуальной вентсистемы – независимая вентиляция отдельных квартир. Если в одном помещении образовался тяжелый воздух, который забил вентиляцию, на других квартирах это никак не скажется.

Основные схемы вентиляции в хрущевках

В зависимости от этажности хрущевки вентиляция может быть двух типов. Квартиры в домах с несколькими этажами оснащались индивидуальной вентиляцией. Ее легко определить, осмотрев крышу дома и посчитав количество выходных отверстий. Конструкция индивидуальной вентсистемы включает:

• Входные отверстия на кухне и в сан/узле;
• Вертикальную шахту до крыши дома;
• Выходное отверстие;

Вертикальная шахта простирается от крыши до этажа, возле которой разветвляется на несколько каналов, проходящих в комнаты.

Другой вариант вентсистемы – межэтажные каналы. Каждый канал рассчитан на квартиры смежных этажей. Каналы пропускают через себя воздух с квартир и направляют его в общую. вентшахту с выходом на крышу. Начиная с конца 70-х годов, в домах такие каналы дополнительно оснащаются заглушками, чтобы более плотный воздух с одного канала не поступил в другой. Но в хрущевках более ранней постройки они отсутствуют, что сопровождается попаданием тяжелого воздуха с насыщенными газами в соседнюю квартиру.

Вентиляция на кухне с газовой колонкой

Большинство квартир в хрущевках оснащались газовыми колонками для подогрева воды. Учитывая, опять же примитивное и ускоренное их проектирование, для колонки отводилось место на кухне, которая редко превышала 6 кв. м. Большое содержание газа взрывоопасно, поэтому эксплуатация колонки обременяется рядом обязанностей:

• Нужно постоянно держать окна приоткрытыми;
• Запрещается обкладывать колонку кладкой или оснащать шкафчиком;
• Под входной дверью должно быть обязательное отверстие площадью от 0.02 кв.м;

Эти требования создают неудобства для проживания, что заставляет жильцов переезжать в более комфортабельное жилье или устанавливать электрический котел. Также запрещен монтаж индивидуальной вентиляции или самовольная модернизация существующей по причине возможного нарушения воздухообмена.

Если вентсистема в помещении с газовой колонкой исправна и соблюдены требования эксплуатации, риск утечки газа до взрывоопасного уровня исключается – во время использования горячей воды воздух насыщается влажными парами. Влажный воздух становится тяжелее и выдавливает газы наверх по вентканалу. В дальнейшем влажный воздух выходит через приоткрытые окна.

Вентиляция в ванной и туалете

Назначение сан/узла явно предусматривает использование горячей воды. Ввиду отсутствия окон и других средств воздухообмена, вентиляция обязана быть постоянно исправной. Выходное отверстие вентканала присутствует во всех сан/узлах и служит единственным средством воздухообмена. Нагретый в закрытом помещении воздух поднимается и выталкивается наверх по вентиляции более холодными и тяжелыми воздушными массами. Вентшахта для воздухообмена в сан/узле является дополнительной и рассчитана только на ванну с туалетом, в отличие от основного канала, который очищает все остальные комнаты в квартире.

В квартирах с раздельным сан/узлом в смежной стене ванны и туалета прорезается отверстие, выходное отверстие служит средством втягивания воздуха с обеих комнат.

Как улучшить вентиляцию своими руками?

Существует несколько вариантов, которые позволят улучшить воздухообмен в квартире хрущевки: с помощью вытяжки, вентиляторов и т.д. Стоит отметить, если монтаж технических средств можно выполнить самостоятельно, то их подбор следует доверить только специалисту, в противном случае воздухообмен в квартире может быть нарушен.

С применением вентилятора

Когда вентиляция исправна, но ее эффективности не хватает для работы всех современных систем, проблему воздухообмена решают вентиляторы. В зависимости от назначения и функций выделяются два типа вентиляторов:

• Приточные вентиляторы. Эти средства служат средством размежевания грязных воздушных масс для проникновения свежего воздуха. Устанавливаться могут у стены или окна и в любом положении, но не напротив выходного отверстия;
• Вытяжные вентиляторы. Служат средством втягивания грязного воздуха в вентканал путем создания дополнительной тяги. Устанавливаются внутри выходного отверстия. В обязательном порядке закрываются решеткой, т.к. резко втянутый вентилятором большой объем нагретых тяжелых воздушных масс может застрять в вентшахте и воспрепятствовать прохождению свежего воздуха;

С применением вытяжки

Вытяжка служит дополнительным отверстием наружу, которое обеспечивает дополнительный приток свежего воздуха. Ее сооружение приемлемо, когда основная вентсистема исправна, но не справляется из-за использования современных приборов.

Приточный клапан

В местах встречи горячего воздуха помещения и холодных масс, поступивших с улицы, образуется конденсат и, чем выше разница температур, тем выше вероятность его образования. Конденсат мешает полноценному воздухообмену в помещении.

Приточный клапан создает микродавление, которое не нарушает основной воздухообмен, и одновременно выталкивает воздух в небольшом пространстве вокруг отверстия. Если простыми словами, приточный клапан – это минивентиляция с решеткой для локального воздухообмена. Устанавливается только в местах вероятного образования конденсата: батарея, газовая плита, колонка, камин. Небольшой приток холодного воздуха успевает понизить температуру наиболее горячих воздушных масс перед их взаимодействием со свежим воздухом из основной вентсистемы, что снизит уровень конденсации.

Чистка вентиляционных каналов

Прочистить вентиляцию можно самостоятельно. Для этого требуется снять решетку и прочистить ее, а следом и канал, пылесосом. Установить решетку на место и снова проверить вентканал – приложив вплотную лист бумаги или поднеся спичку. Если результаты неудовлетворительны, проблема неэффективности лежит в вентшахте на глубине, недоступной для подручных средств. В этом случае придется отказаться от самостоятельной прочистки и вызвать специалистов ТСЖ.

Особенности обустройства вентиляции в многоквартирном панельном доме

Качество жизни в панельном доме во многом зависит от вентиляции. Жилые дома из железобетонных панелей не пропускают воздух и влагу. Если при этом и вентиляция недостаточна, то налицо развитие плесени, скопление углекислого газа и вредных выбросов при приготовлении пищи и работе газового котла. Неисправная вентиляция угрожает жизни и здоровью людей.

Особенности устройства вентиляции в панельном доме

Вентиляционная система рассчитывается на этапе проектирования дома. Особенности ее конфигурации зависят от этажности строения, от места его расположения. Однако какой бы не была задумана вентиляционная система, она всегда предусматривает вертикальный выводной канал и пути поступления в помещения свежего воздуха.

Классический воздухообмен, существующий в панельных домах старой постройки и в ряде бюджетных проектах современного жилищного строительства, предусматривает вентиляционную систему на естественной тяге. Работает такая система по принципу сквозного проветривания.

Роль приточной части вентиляции выполняют форточки или приточные отверстия, которые расположены в жилых помещениях над радиаторами отопления. Вытяжная часть локализуется в помещениях, где воздух наиболее подвержен загрязнению – это туалет, ванная и кухня. Если квартира большая и в ней есть комната, отделенная от вытяжного отверстия двумя другими помещениями с дверями, то в такой комнате также проектируют вытяжное окно.

Обратите внимание! Все вентиляционные выходы из отдельных квартир сходятся в одну вертикальную вентиляционную шахту. Параметры шахты определяет схема подключения к ней отдельных помещений и этажность панельного дома.

Различные схемы обустройства вентиляции в панельных домах

Существует несколько схем вытяжной вентиляции, которые обеспечивают хорошую вытяжку при минимальной разнице температур внешней среды и внутри помещения. Для усиления вытяжного потока оголовки вентиляционных шахт оборудуют дефлекторами.

Вентиляция на естественной тяге может быть:

• Непосредственное подключение индивидуальных горизонтальных каналов к общей шахте. Эта схема показывает приемлемую эффективность только в высотных панельных строениях. Для пятиэтажек такое подсоединение чревато поступлением отработанного воздуха из других квартир. Летом подобная вентиляция в пятиэтажном панельном доме практически останавливается. С точки зрения затрат и сложности постройки данный вариант является самым экономичным.
• Подключение к общей шахте через два этажа. Узкий индивидуальный канал, длинной около 5 м увеличивает скорость вытяжки перед подключением к центральной шахте. Эта схема более продуктивна, но требует строительства усложненных коммуникаций. Два последних этажа вентилируются без подключения в общей шахте, через индивидуальные выходы.
• Вытяжка по индивидуальному каналу от каждой квартиры в чердачное помещение или в горизонтальную шахту, расположенную на чердаке. Такие вентсистемы характерны для старых панельных пятиэтажек. Здесь отсутствует смешение запахов и выбросов от соседей и обратный заброс воздуха. Однако строительство подобной системы каналов занимает часть полезной площади здания и требует увеличенных затрат при строительстве.

Обратите внимание! Большим недостатком старых вентиляционных систем является отсутствие фильтрации выводимых газов. Это приводит к быстрому зарастанию вентканалов и самой шахты пылью, копотью от газовой плиты, продуктами испарения при готовке.

Выбор системы вентиляции на этапе проектирования зависит не только от этажности дома и допустимых затрат на его строительство, но и от расположения здания относительно ближайшей автомагистрали или других источников шума. Дома, которые будут построены внутри жилого квартала, по строительным нормам допустимо оснащать общей вентиляционной шахтой.

Аналогичные дома, выходящие на шумную магистраль, потребуют более сложной вентиляции, с использованием индивидуальных каналов. Это изолирует квартиру от внешнего шума.

Современные варианты вентиляции в панельном доме

Современные стандарты строительства направлены на увеличение эффективности проветривания жилого пространства с одновременным сохранением тепловой энергии. Такие панельные здания обходятся дороже на этапе строительства, но обеспечивают высокое качество жизни и здоровый микроклимат.

Схематично современная вентиляция на принудительной тяге выглядит так:

• Приточная часть системы располагается в подвальном помещении здания. Забор внешнего воздуха происходит через фильтр, который исключает попадание в систему пыли и механических частиц извне.
• Очищенный воздух подается на нагревательно-охладительную часть системы. Для нагрева используется электрический коллектор или емкость с горячей водой из системы отопления. Для охлаждения в летнее время электрический кондиционер.
• Очищенный, доведенный до комфортной температуры воздух подается в жилые помещения.
• Вытяжка имеет мощность эквивалентную подаче. Располагается на крыше.

Обратите внимание! В энергосберегающей системе принудительной вентиляции приточный воздух нагревают с помощью тепла удаляемых газов. Такая система называется рекуперационной. Здесь подающая часть вентиляции располагается также на чердаке здания.

Когда необходимо заменять естественную вентсистему на принудительную

Заменить естественную вентиляцию на централизованную принудительную в многоквартирном панельном доме невозможно. Схема вентканалов закладывается под определенные условия эксплуатации. Однако для каждого хозяина остается возможность усилить вытяжные потоки путем установки индивидуальных вентиляторов на вытяжку в кухне и ванной комнате.

Нужда в дополнительном проветривании возникает в старых домах, где вентиляционные шахты не обеспечивают должной вытяжки из-за загрязненности. Вторая причина установки принудительной вентиляции резкое снижение притока воздуха из-за установки герметичных стеклопакетов, которые не пропускают не только холод, но и воздух с улицы.

Обратите внимание! При устройстве принудительного проветривания соотношение удаляемого и поступающего объема воздуха должно быть равным. Допустимо преобладание приточной вентиляции на 15%.

Приточные устройства устанавливают в комнатах. Мощность принудительной вентиляции рассчитывают исходя из площади квартиры. Для однокомнатной достаточно вытяжки до 50 метров кубических в час. Для трехкомнатной мощность увеличивается вдвое, что соответствует нормам. Принудительная вентиляция будет слишком охлаждать пространство, устроив нездоровые сквозняки.

Схемы обустройства систем вентиляции в многоквартирном доме

Чтобы в помещениях было комфортно, а воздухообмен происходил соответственно нормативам, каждый жилой дом оборудуют вентиляционной системой. Это относится и к многоэтажным зданиям, которые представляют основной сегмент городского жилья.

Во время строительства применяют стандартные схемы систем вентиляции в многоквартирном доме, благодаря которым реализуются различные режимы циркуляции воздуха.

В этой статье разберем особенности традиционных схем, тонкости обустройства вентиляции с принуждением и нюансы обустройства вентиляции канализационной системы.

Принципиальные схемы естественной вентиляции

Многолетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько наиболее эффективных схем создания вентиляционной системы. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в районе, уровня шума.

Схемы традиционной вытяжной системы

Традиционной признана система вытяжной вентиляции с естественным побуждением, то есть когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений.

Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий поступает через окна, двери или специальные приточные клапаны.

Вариант с прокладкой отдельных шахт для каждой квартиры сейчас не рассматривается, так как он был целесообразен в эпоху малоэтажного строительства.

Понятно, что для высоток от 9 этажей и выше оборудовать множество параллельно идущих каналов физически не представляется возможным.

Поэтому в строительстве применяются две признанные рациональными схемы:

• Все шахты выводятся на чердак и там объединяются горизонтальным каналом. Из канала вывод загрязненного воздуха осуществляется через единственный выход, обустроенный в наиболее удобном месте.
• Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким образом, отработанный воздух выводится над кровлей по вертикальным каналам.

Принципиальное различие заключается в двух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.

Локальный отвод с верхних этажей обусловлен тем, что для создания тяги над квартирой должен находиться горизонтальный канал не менее 2 м в высоту.

Отдельно выведенные каналы, как и общая шахта, должны быть качественно теплоизолированы, иначе на чердаке образуется конденсат, вследствие чего происходит преждевременное разрушение материалов, появляется плесень.

Монтаж горизонтального чердачного короба производится с учетом особых требований. Например, диаметр его должен быть достаточным для того, чтобы не создавалась обратная тяга и воздух не возвращался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.

Иногда нет возможности монтировать громоздкий горизонтальный канал. Тогда обходятся узким сечением трубы, но для верхних этажей применяют все ту же локальную систему – введенные на чердак отдельные рукава.

Естественная вентиляция, которой оборудованы практически все дома старой застройки, имеет весомый плюс – не нуждается в электропитании.

Однако ее эффективность зависит от разницы температур в здании и помещении, а шахты и каналы требуют постоянной чистки, что на практике производится крайне редко.

Особенности расположения каналов в 9-этажном доме

У типовых домов процесс смены воздуха производится в естественном режиме. Приток свежих воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.

Чаще всего каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.

По нормам, отвод с 8-9 этажей производится не через общую шахту, а отдельно. При составлении подобной схемы берутся в учет усредненные атмосферные условия, то есть температура воздуха на улице +5 °С и отсутствие ветра.

Эта схема признана низкоэффективной, так как при изменении природных условий функциональность естественной вентиляции падает. Например, в сильную жару она бесполезна. Также возможно засорение вентиляционных каналов, что полностью перекрывает движение воздуха.

При отсутствии нормальной вытяжки потребуется экстренная чистка. Хотя обычно ее проводят каждые 5-6 лет.

Системы принудительного типа

В современном домостроении для герметизации оконных и балконных проемов применяют пластиковые и металлопластиковые конструкции. Стеклопакеты из полимеров и алюминия прочнее, чем древесина, однако зачастую полностью перекрывают естественные каналы поступления свежего воздуха.

Двери также плотно примыкают к полу, делая помещения абсолютно герметичными. Поступления воздуха не происходит, а при отсутствии эффективной приточной системы и вытяжная становится бесполезной.

Чтобы решить проблему доступа свежего воздуха во все квартиры, в элитных жилых домах устанавливают специальное оборудование – приточно-вытяжные установки.

Система приточно-вытяжной вентиляции довольно сложная, а для монтажа ее отдельных элементов потребуется выделить место в подвале (подогрев приточного воздуха) и на крыше (вентилятор и чиллер).

В отличие от естественной вентиляции, побудительная является энергозависимой. Кроме того, она состоит из комплекта сложных устройств, управление которыми производится с одного пульта.

ШУВ устанавливают рядом с приточным оборудованием, в подвале, а доступ к нему имеет только квалифицированный обслуживающий персонал.

Можно сказать, что в жилых многоэтажках присутствуют все три типа вентиляции, причем естественная является наиболее распространенной, а установка принудительной или комбинированной системы пока ограничена.

Организация циркуляции воздуха в квартире

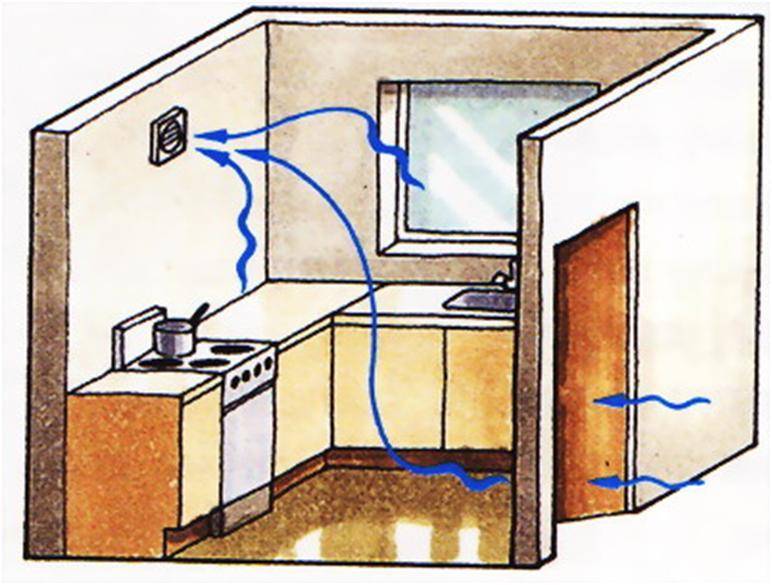

Рассмотрим, как циркулирует воздух в отдельно взятой квартире без установки дополнительных устройств воздухообмена.

Как уже было сказано выше, свежий воздух поступает через всевозможные оконные щели и зазоры, а также через дверные проемы – приоткрытые двери и щели под ними.

Комфортное проживание в квартирах характеризуется рядом факторов, среди которых кратность воздухообмена и объем регулярно сменяющегося воздуха.

Существуют нормы, регламентирующие поступление воздушных потоков.

В домах старой застройки вентиляционные шахты не всегда функционируют на 100%, и это можно проверить простым способом. Необходимо взять лист бумаги и приложить его к техническому вентиляционному отверстию. Если бумажка не удержится силой тяги и упадет – естественная вентиляция нарушена.

Вместо листа можно использовать горящую свечу или спичку. По движению языка пламени становится понятно, есть ли тяга из помещения наружу.

Детальнее правила проверки вентиляции в квартире и пути поиска проблемы мы рассмотрели в другой статье.

Проблемы с вентиляцией негативно влияют на самочувствие живущих в квартирах людей. Отсутствие свежего воздуха вызывает нездоровую сонливость, быструю утомляемость, головные боли.

Особо чутко на это реагируют люди с заболеваниями сердца и дыхательной системы. Им постоянно хочется держать форточки и окна открытыми, а это ведет за собой резкое охлаждение помещений и, как следствие, рост числа простудных заболеваний.

Рекомендуем также ознакомиться с информацией о том, как восстановить вентиляцию и работоспособность воздуховодов.

Если над кухонной плитой установлена регулярно включаемая вытяжка с отводом воздуха в вентиляционную шахту, это также будет способствовать быстрой смене воздушных масс на кухне и в прилегающих комнатах.

При желании жильцы могут самостоятельно организовать и приток воздуха. Для этого используют как обыкновенное проветривание, так и специальные механические и технические устройства, например, приточный клапан на окно.

Устройство и схемы вентиляционных шахт 5 и 9 этажных домов

Вентиляция – это одна из важнейших инженерных систем многоквартирных домов, оказывающая значительное влияние на здоровье жильцов и удобство проживания.

Как устроена вентиляция 5 и 9 этажных домов

Движение потока воздуха по помещениям должно быть направлено из спален и гостиных в зоны выведения, то есть в кухни и туалеты;

Силу вытяжения вентиляции 9 этажного дома следует рассчитывать таким образом, чтобы не нарушалось движение потоков во всех помещениях, а также соседних квартирах;

Чтобы уменьшить затраты на обогрев приточного воздуха, необходимо оборудовать систему вентиляции в 5 этажном доме временным отключением или режимом ожидания;

Какими бы не были погодные условия, вентиляция должна работать и быть управляемой;

Вентиляционные шахты не могут быть источниками шума и гула с улицы. Гудение вытяжных вентиляторов следует свести к минимуму.

Требования к вентиляции панельных домов

Одинаково плохи как слишком интенсивная, так и слабая вентиляции 9 этажных домов.

О избыточной можно говорить, если зимой из квартиры выносится тепло, температура воздуха в квартире падает, жильцы ощущают сквозняки от окон.

Слабая вентиляция характеризуется плохим выводом загрязненного запахами и газами воздуха из туалетов и кухонь. В квартирах со слабой вентиляцией высокая влажность, быстро развивается плесень, микробы. Воздух не очищается от пыли, химических паров мебели и электроприборов. Такая атмосфера опасна для жильцов любого возраста, однако сильнее страдают дети.

Согласно нормам, система вентиляции в 5 этажном доме должна обеспечить следующий воздухообмен:

• В туалете 50 кубометров воздуха в час;
• В ванной 25 кубометров в час;
• На кухне 90 кубометров в час;
• Спальни, кабинеты, гостиные 3 кубометра на 1 кв. метр площади помещения в час.

Обеспечение вентиляции в 9 этажном доме

Вентиляция 9 этажных домов работает по следующей схеме: воздух проникает в квартиру через форточку и выводится через вентканалы на кухне и в туалете. Для организации оттока воздуха в жилых зданиях оборудуется поэтажный вентблок. Он представляет собой магистральную трубу, к которой подходят два или один сборный канал, выходящие в точку отвода квартиры. Каналы-спутники соединяются с магистральным каждые два этажа. Схема вентиляции 9 этажного дома предусматривает наличие теплого чердака и вывод труб 8 и 9 этажей непосредственно в атмосферу. При этом схемы вентиляции 9 этажного дома рассчитываются стандартные для температуры воздуха на улице +5 градусов и полного отсутствия ветра.

Плюсы и минусы схем вентиляции 5 этажных домов

Плюсы схемы вентиляции 5 этажного дома:

• Дешевые монтажные работы;
• Владелец квартиры может уменьшить интенсивность потока, закрыв форточку;
• Можно усилить тягу, вставив вентиляторы.

Минусы схемы вентиляции 5 этажного дома:

• Через форточки в дом попадает шум, пыль;
• На нижних этажах вентиляция может быть слишком интенсивной, а на верхних – недостаточной;
• Летом тяга практически отсутствует;
• На работу вентиляции влияют погодные условия.

голоса

Рейтинг статьи

Оценка статьи:

Загрузка…

Статьи c упоминанием слов:

Большой

Нина Хрущева о путинском ядовитом национализме и новой «Новой России»

Нина Хрущева — уроженка Москвы, профессор международных отношений Новой школы в Нью-Йорке. Она также правнучка Никиты Хрущева, бывшего советского лидера, известного осуждением Сталина, проведением либеральных реформ и проведением политики «мирного сосуществования» с Западом. Хрущева написала несколько книг о россиянах и истории России, в том числе о своей семье, творчестве Владимира Набокова и путешествиях по России. Недавно я разговаривал по телефону с Хрущевой, чтобы услышать ее мысли о продолжающемся вторжении в Украину, где много работал ее прадед. Во время нашей беседы, которая была отредактирована для большей ясности, мы также обсудили различия между русским и американским национализмом, изменение взглядов российских лидеров на Украину и то, какая украинская идентичность может возникнуть после этой войны.

Как, по вашему мнению, мировоззрение Владимира Путина похоже или отличается от прошлых российских лидеров?

Помню, в начале, когда Путин стал президентом, я говорил, что он ужасен для России, и он идеален для России. Он идеален для России в том смысле, что он транслирует российский комплекс неполноценности по отношению к Западу, но он также транслирует комплекс превосходства, потому что в то же время Россия — это гигантский кусок земли. Страна производила невероятные произведения искусства, вносила свой вклад в мировые дела, не всегда в лучшую сторону, но все же способствовала победе во Второй мировой войне и так далее. Он направляет это раздвоение личности и заверяет россиян, что их место на мировой арене будет признано и оценено. Потому что, как вы помните, в 1990-х Россия была фактически рядом с сортиром в своем собственном определении себя и была проигравшей в холодной войне. Казалось, что Запад или Соединенные Штаты, в частности, могли что-то сделать или сказать России или о России.

Вошел Путин и сказал, я верну тебе величие. Его очень приветствовали таким образом, но типичная черта российского лидера заключается в том, что, к сожалению, возвращение к величию чаще всего сопровождается подсчетом убитых. Его встречали как человека, заслужившего уважение России. А слово «уважение» в русском языке стоит по отношению к другим, поэтому, если вы меня уважаете, это много значит. Но уважение приходит со страхом. Есть даже поговорка, которая, по сути, звучит так: «Кто-то боится меня; это значит, что он меня уважает». В этом смысле Путин типичен, хотя, очевидно, путь к тому, что мы имеем сегодня, прошел довольно долгий путь, двадцать два года. Я не знал, что это закончится так плохо.

Одна из замечательных особенностей российских лидеров за последние сто лет заключается в том, что у вас есть Сталин и его грузинские корни, а Леонид Брежнев происходил из семьи на территории нынешней Украины. Я знаю, что ваша семья происходила очень близко от того, что сейчас является российско-украинской границей, и имела некоторые связи с Украиной. Можете ли вы рассказать о том, как русский национализм объединил людей из этих разных областей, и как вы это понимаете?

Ну, Советский Союз был, конечно, собранием наций. Путин ноет, что советские лидеры потеряли части великой Российской империи — эти территории, будь то самопровозглашенные или несамопровозглашенные республики. Все эти республики, где люди поднимались. В том-то и весь смысл объединения пролетариев мира, что люди поднимались из местных большевистских организаций, вот и Сталин из Грузии, и Брежнев. Это была целая группа связанных с Украиной партийных функционеров или лидеров Коммунистической партии. Одним из них был Хрущев, хотя по происхождению русский. Он провел много лет в Украине и много лет руководил Коммунистической партией Украины. Но до него был коммунист польского происхождения, который руководил Украиной.

В этом смысле это была мечта Ленина и Маркса. Ленин, в частности, писал в одном из своих произведений, что каждая служанка должна научиться управлять государством. Горничные могли приехать отовсюду, из Грузии, из Армении, с Украины, но что важно, я думаю, для дальнейшего развития вашего вопроса, так это то, что люди, связанные с Украиной, казалось, играли очень видную роль в советской политике. На самом деле Хрущев был в каком-то смысле его зачинателем, потому что он продвигал Брежнева, который выходил из Украины. В этом смысле Советский Союз имел многонациональное представительство.

Путин явно выразил гнев по поводу того, что Советы предоставили Украине и другим советским государствам определенную степень автономии. Было ли это тоже частью подачи — определенный гнев по поводу количества власти, которое люди украинского происхождения имели в советской правящей структуре?

Раньше Украина называлась Малороссией, что означает «Малороссия». Это был своего рода придаток России. В шестнадцатом веке казаки, традиционное воинское государство, которое было центром современной Украины, присоединились к русским. Но они были слишком независимы, слишком непокорны, и Екатерина Великая лишила их независимости. Они были независимым государством в составе Российской империи, и она отобрала его. Вот почему Путин так любит Екатерину Великую. Она, наверное, его любимый лидер. Интересно, что в каком-то смысле женщина кажется ему более важной для его собственной повестки дня. Она взяла эту украинскую территорию, сделала из нее Новороссию, новую Россию, которую Путин теперь хочет восстановить.

Русские всегда относились к ней как к придатку и смотрели на «Малороссию», так сказать, свысока. Как известно, «Украина» целиком означает «на краю» — это на краю России. Конечно, все российские лидеры и все советские лидеры считали бы Украину или Киевскую Русь началом Российского государства, но не обязательно украинского государства в каком-то смысле.

Но важно то, что когда-то Киев называли матерью всех городов русских. Вот почему так немыслимо, чтобы русские сейчас бомбили город, который, по их словам, является их собственным происхождением. У одного из русских царей был гигантский памятник Святому Владимиру, крестителю Киевской Руси, потому что он должен был представлять это протогосударство русских и украинцев. Это очень тесная связь. В то же время у всех российских лидеров, практически у всех советских, были очень напряженные отношения с желанием украинцев быть более независимыми от России-матушки, от Кремля, от Москвы. Это, безусловно, входит в расчеты Путина, что раньше вы были меньше, а теперь вы в основном то, чем была Польша во времена Советского Союза. Это была последняя линия обороны Запада, так что теперь Украина — последняя линия обороны. Конечно, Путин очень зол на это.

Как ваш прадедушка и члены вашей семьи говорили об Украине?

Он любил Украину. Он считал Украину особенной. У русских для украинцев есть слово хохол , как бы слегка пренебрежительное к ним, это клок волос на голове у казака. Моя мать много раз говорила мне, что он очень, очень рассердится, когда услышит это. Он говорил: «Нельзя так называть людей. Украинцы не ниже русских, они не малороссы». Однажды он чуть не потерял работу, а может быть, и жизнь в 46-м или 47-м, когда он, как говорили в Советском Союзе, стал национальным. Он начал поддерживать некоторые национальные украинские дела, когда был первым секретарем Коммунистической партии Украины, и Сталину это не понравилось. Он послал еще одного лакея, чтобы фактически устранить Хрущева за то, что он был слишком национален, слишком национален.

Хрущев выжил, но были напряги, что он слишком сильно любит украинскую нацию. Во время войны он даже продвигал украинскую государственность. Сталин был очень, очень зол на него за это.

Никита Хрущев

Автор: History.com Editors

Обновлено: 29 марта 2019 г. | Оригинал: 9 ноября 2009 г.

PhotoQuest/Getty Images

Никита Хрущев (1894–1971) руководил Советским Союзом в разгар холодной войны, занимая пост премьер-министра с 19с 58 по 1964 год. Хотя он в основном проводил политику мирного сосуществования с Западом, кубинский ракетный кризис начался после того, как он разместил ядерное оружие в 90 милях от Флориды. Дома он инициировал процесс «десталинизации», сделавший советское общество менее репрессивным. И все же Хрущев мог быть самостоятельным авторитарным человеком, подавив восстание в Венгрии и одобрив строительство Берлинской стены. Известный своими красочными речами, он однажды снял свой ботинок и размахивал им в Организации Объединенных Наций.

Никита Хрущев. Ранние годы

Хрущев родился 15 апреля 1894 года в Калиновке, небольшом русском селе недалеко от украинской границы. В 14 лет он переехал с семьей в украинский шахтерский городок Юзовка, где учился на слесаря ​​и подрабатывал другими случайными заработками. Несмотря на свое религиозное воспитание, Хрущев присоединился к большевикам-коммунистам в 1918 году, более чем через год после того, как они захватили власть в ходе русской революции. Во время последующей Гражданской войны в России первая жена Хрущева, от которой у него было двое детей, умерла от тифа. Позже он снова женился и имел еще четверых детей.

Знаете ли вы? Во время «кухонных дебатов» 1959 года, названных так потому, что они проходили в образцовой кухне, созданной для торговой выставки в Москве, советский премьер Никита Хрущев сказал вице-президенту США Ричарду Никсону: «Давайте соревноваться. Кто сможет произвести больше товаров для людей, та система лучше, и она победит».

В 1929 году Хрущев переехал в Москву, где неуклонно продвигался по служебной лестнице в рядах Коммунистической партии. В конце концов он вошел в ближайшее окружение советского диктатора Иосифа Сталина, который к тому времени укрепил контроль над страной и устроил кровавую чистку от предполагаемых врагов. Миллионы людей были убиты или заключены в трудовые лагеря ГУЛАГа, и еще миллионы умерли от голода, вызванного принудительной коллективизацией сельского хозяйства.

Хрущев заменяет Сталина

Во время Второй мировой войны Хрущев мобилизовал войска для борьбы с нацистской Германией на Украине и под Сталинградом. После войны он помог восстановить разрушенную сельскую местность, одновременно подавляя украинское националистическое инакомыслие. К моменту смерти Сталина в марте 1953 года Хрущев позиционировал себя как возможный преемник. Через полгода он стал главой Коммунистической партии и одним из самых влиятельных людей в СССР.

Сначала Хрущев и другие высокопоставленные чиновники правили через форму коллективного руководства. Но в 1955 г. он организовал свержение премьер-министра Георгия Маленкова и заменил его союзником Николаем Булганиным. Хрущев предотвратил попытку государственного переворота под руководством Маленкова в июне 1957 года и в марте следующего года занял пост премьер-министра.

Хрущев начинает процесс десталинизации

Когда-то верный сталинист, Хрущев в феврале 1956 года произнес длинную речь, в которой критиковал Сталина за аресты и депортацию противников, за возведение себя над партией и за некомпетентное руководство во время войны, среди прочего. Это резкое, хотя и неполное, обвинение Сталину должно было остаться тайной. Однако к июню Государственный департамент США опубликовал полный текст. Начиная с 1957 года Хрущев предпринял несколько незначительных попыток реабилитировать образ Сталина. Но он снова изменил курс в 1961 году, когда город Сталинград был переименован, а останки Сталина были вывезены из мавзолея Ленина на Красной площади в Москве.

Воодушевленные так называемой «секретной речью» Хрущева, протестующие вышли на улицы в советских сателлитах Польши и Венгрии. Польское восстание разрешилось довольно мирно, но венгерское восстание было жестоко подавлено войсками и танками. Всего в конце 19 века было убито не менее 2500 венгров.56 и около 13 000 были ранены. Многие другие бежали на Запад, а другие были арестованы или депортированы.

На внутреннем фронте Хрущев работал — не всегда успешно — над увеличением сельскохозяйственного производства и повышением уровня жизни. Он также уменьшил власть тайной полиции Советского Союза, которой боялись, освободил многих политических заключенных, ослабил художественную цензуру, открыл больше территории страны для иностранных гостей и открыл космическую эру в 1957 году запуском спутника. Через два года советская ракета попала на Луну, а в 1961 Советский космонавт Юрий Алексеевич Гагарин стал первым человеком в космосе.

Отношения Хрущева с иностранными лидерами

У Хрущева были сложные отношения с Западом. Горячо веря в коммунизм, он тем не менее предпочитал мирное сосуществование с капиталистическими странами. В отличие от Сталина, он даже побывал в США. Отношения между двумя сверхдержавами несколько ухудшились в 1960 году, когда Советы сбили глубоко на их территории американский самолет-разведчик U-2. В следующем году Хрущев одобрил строительство Берлинской стены, чтобы остановить бегство восточных немцев в капиталистическую Западную Германию.

Напряженность времен холодной войны достигла апогея в октябре 1962 года, когда Соединенные Штаты обнаружили на Кубе советские ядерные ракеты. Мир оказался на грани ядерного конфликта, но после 13-дневного противостояния Хрущев согласился убрать оружие. В свою очередь, президент США Джон Ф. Кеннеди, который годом ранее санкционировал неудавшееся вторжение в залив Свиней, публично согласился не нападать на Кубу. Кеннеди также в частном порядке согласился вывезти американское ядерное оружие из Турции. 19 июля63 года США, Великобритания и Советский Союз договорились о частичном запрещении ядерных испытаний.

Одним из самых острых шипов в боку Хрущева был соратник-коммунист Мао Цзэдун, лидер Китая. Примерно с 1960 года обе стороны вели все более мстительную словесную войну, а Хрущев назвал Мао «левым ревизионистом», который не понимает современных методов войны. Тем временем китайцы критиковали Хрущева как «шута, поющего псалмы», который недооценил природу западного империализма.

Падение Хрущева от власти

Разрыв с Китаем и нехватка продовольствия в СССР подорвали легитимность Хрущева в глазах других высокопоставленных советских чиновников, которые уже были обеспокоены тем, что они считали его неустойчивой тенденцией подрывать их авторитет. В октябре 1964 года Хрущева отозвали из отпуска в Пицунде, Грузия, и заставили уйти в отставку с постов премьер-министра и главы Коммунистической партии.
