Вентиляция картофелехранилища, железной овощной ямы в гараже
.
Содержание
- Особенности систем вентилирования для овощехранилищ
- Как сохранить сельхозпродукцию в овощехранилищах, для чего нужна система вентилирования
- Какие функции выполняет система вентилирования
- Классификация вентиляционных систем для овощехранилищ
- Система вентилирования в кладовой
- Овощные ямы и вентиляция в них
- Металлическая яма для хранения овощей и система вентилирования в ней
- Заключение
Вырастить и собрать урожай — это только полдела. Важно еще правильно сохранить все, что удалось вырастить. Чтобы овощи не прели и не гнили, в помещении должны поддерживаться оптимальная температура и влажность. Вентиляция в овощной яме это первое о чем следует позаботиться при планировании складского помещения.
При проектировании картофелехранилища очень важно позаботиться о правильной вентиляции
Особенности систем вентилирования для овощехранилищ
Когда картофель ссыпают в картофелехранилище – температура в нем не должна превышать +10.
Исключение составляет только семенная картошка, которую необходимо сохранять до середины лета. Охладительная система подсоединяется к вентиляционной сети. Потоки холодного воздуха будут подаваться через перфорационные воздухоотводы.
Во время хранения любых овощей, их товарный вес становится меньше, чтобы этого не происходило в помещении для хранения картофеля необходимо обеспечить соответствующую влажность воздуха. Существует две системы поддержания влажности:
- форсуночная;
- адиабатическая.
В первом случае система разбрызгивания крепится в вентиляционный резервуар. Вода под большим давлением распыляется вентиляторами. Второй вариант устанавливается перед вентиляцией. Во время прохождения воздуха сквозь соты происходит увлажнение. Второй вариант предпочтительнее, потому как не происходит конденсация воды.
Как сохранить сельхозпродукцию в овощехранилищах, для чего нужна система вентилирования
Вентиляция в овощехранилище стоит на первом месте по значимости в оснащении помещения для поддержания необходимого влажного и температурного режима.
Зачем нужна вентиляция для овощехранилища. Все дело в том. Что когда закладывают овощные культуры на хранение – в них на протяжении длительного срока продолжают протекать всевозможные процессы:
- теплоотдача;
- выделение влаги.
Во время выделения влаги, в помещении повышается влажность, что приводит к загниванию овощей. Испарение влаги первопричина увядания овощных культур, зависит весь этот процесс напрямую от наличия вентиляционных систем, обеспечивающих правильную циркуляцию воздуха. Испарение или «дыхание» плодов приводит к повышению температуры в помещении. Что становится дополнительным благоприятным фактором для увеличения численности патогенных микроорганизмов.
Появление грибка и плесени на овощах может привести к полной потере сохраняемого урожая. Помимо этого повышение температуры провоцирует перезревание и снижение количества питательных веществ, что губительно сказывается на их качествах.
Какие функции выполняет система вентилирования
Системы вентиляции для овощехранилищ выполняют важные функции.
- Поддерживают оптимальный режим влажности на уровне 80-90%.
- Воздухообмен для обеспечения лучшей лежкости продукции.
- Стабилизация температурного режима.
- Удаление углекислого газа и этилена в овощехранилищах.
Масса требований будет зависеть от степени зрелости и вида плодов, которые необходимо сохранить. Больше всего влаги в воздух отдают недозрелые помидоры и зелень, а меньше всего – корнеплоды. Вентиляция картофелехранилища будет иметь совершенно иные требования к влажно-температурным условиям, нежели помещение, в котором собираются хранить помидоры или огурцы.
Классификация вентиляционных систем для овощехранилищ
Современные вентиляционные системы отличаются гибкими настройками, которые позволяют обеспечить хранение овощей на всех трех этапах:
- сушка;
- подготовка к длительному хранению, которая подразумевает постепенное снижение температуры;
- длительное хранение.
Вентиляционное оборудование должно отличаться простотой эксплуатации, расходовать минимум ресурсов, быть практичным.
Используют две разновидности вентиляций для овощехранилищ: естественную и принудительную. Иногда системы совмещают. В теплый период по большей части используют естественное вентилирование. Для зимнего времени подойдет принудительная система с рециркуляцией воздушного потока.
Естественная применяется при недостатке средств или при сниженных требованиях к качеству самой системы. Представляет собой проветривание помещения с помощью приточных труб и всевозможных клапанов, монтируемых в нижней части передних или боковых простенков помещений и вытяжных шахт, сконструированных под крышей.
Воздух поступает снизу, проходит сквозь овощные насыпи и выводится из помещения через шахту. Ручная регулировка дает возможность контролировать равномерный обдув. Снижение температуры воздуха на улице делает систему неэффективной.
Принудительную вентиляцию используют чаще всего. Она состоит из таких частей: приточно-смесительный клапан, система приточных вентиляторов, приточная магистраль, камера смешения воздуха, вытяжки, циркуляционные вентиляторы, увлажнители воздуха, обогревательные вентиляторы, блок автоматики.
Принудительная вентиляция — наиболее частый вариант. Эта система включает в себя блок автоматики
Принудительная система вентилирования может строиться по двум схемам:- напорными стенками и канальцами;
- приточно-вытяжная система.
Сеть вентилирования с напорными стенками и канальцами прекрасный вариант для хранения овощных культур насыпью. Допустимая высота овощной кучи до 5 метров.
Воздух с улицы попадает внутрь циркуляционной камеры и смешивается с внутренним.
После этого он проходит по каналам, которые монтируются в пол и выходит непосредственно к насыпи овощей. Вентиляционный канал может быть треугольным или сферическим. Обе конструкции позволяют выдерживать максимально большой вес овощей уложенных поверх полового покрытия.
В потолочной части хранилища располагается измеритель влажности и несколько заслонок, выводящих наружу углекислый газ и этилен. Затем происходит втягивание воздуха с последующим его перенаправлением в рециркуляционные насосы.
Поступление свежего воздуха происходит за счет кратковременного открытия приточной заслонки. Воздух прогревается до определенной отметки при помощи вентиляторов со встроенными калориферами. Справа и слева на стенках крепят увлажнители, которые исключают потерю продажного веса овощей.
Приточно-вытяжная система не настолько громоздкая. В воздухосмесительных контейнерах происходит разбавление воздуха, попавшего извне. После этого воздушный поток сразу же проникает по системе приточной вентиляции к овощам, а затем поднимается наверх вместе с углекислым газом и выводится наружу посредством вытяжных заслонок.
Система вентилирования в кладовой
Не у всех есть возможность хранить урожай в погребе. В квартире при проектировании кладовки также важно позаботиться об оснащении ее вентиляцией и освещением. Для хранения в кладовке картофеля и других овощей лучше всего будет подобрать систему охлаждения воздуха с воздухоотводным фильтром. В частном доме лучше всего, дополнительно сделать оконный проем в кладовую.
В кладовку должен вести отдельный вентиляционный канал. Овощное хранилище в жилом доме необходимо часто убирать, чтоб не возникало посторонних запахов. Современный человек должен научиться грамотно пользоваться кладовкой. Немаловажным является научиться делить пространство на функциональные части.
Лучше всего лук вешать в сетках под потолком. Главное, чтоб к кладовкам не были подведены отопительные трубы, иначе сохранить урожай или другие продукты в кладовке не удастся.
Хранить лук лучше всего в сетке, подвешенной к потолку
Овощные ямы и вентиляция в них
Овощные ямы – это аналог погребов и подвалов.
Как уже оговаривалось выше в месте, где будет храниться картофель или другие корнеплод не должно быть чрезмерной влажности. Вентиляционная система в яме обеспечивает оптимальный воздух-оборот и регулирует разницу между температурами наружного и внутреннего воздуха. В овощную яму следует поместить термометр, чтоб иметь возможность более тщательно контролировать температурный режим.
Проектирование вентиляционного оснащения начинается еще на стадии планировки гаража. Существует две схемы вентиляции для овощной ямы:
- трубопровод с задвижкой;
- приточно-вытяжная система.
Если вы решили использовать первую схему, то трубопровод монтируют в центре сооружения. Когда накопившийся теплый воздух выходит на улицу, освобождается пространство для холодного.

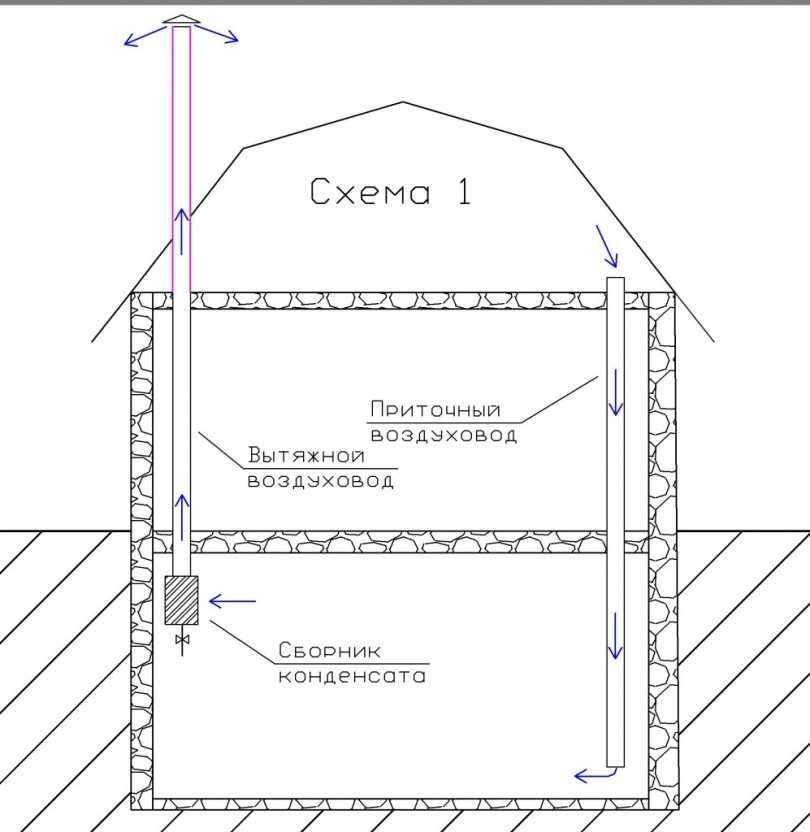

Схема приточно-вытяжной системы немного сложнее. Для установки такой системы потребуется две трубы. Одна будет работать на приток, другая на отток воздушного потока. Вытяжка устанавливается практически под потолком, приточный же водопровод, наоборот — в самом низу.
Особое внимание следует уделить соотношению диаметров приточного и вытяжного отверстий. Вытяжное отверстие должно быть меньше приточного в два раза. Чтобы избавиться от сырости лучше использовать приточно-вытяжную систему. Часто люди обустраивают ямы для хранения овощей в дальнем углу гаража. В таком случае важно обеспечить хороший воздухообмен в противоположных углах помещения.
Перед те, как сделать резервуар для картофеля на открытом участке, а не в гараже, необходимо подготовить котлован. Размер ямы будет зависеть от количества овощей, которые предполагается в ней хранить.
Затем укрепляют пол и стенки. На дно резервуара кладут слой древесных опилок и песка. Далее обязательно сделай утрамбовку. После идет слой битума. Стены можно выкладывать из кирпича. Потолок также следует укрепить и утеплить. Если на участке высокий уровень грунтовых вод, придется сделать круговую дренажную систему.
Металлическая яма для хранения овощей и система вентилирования в ней
Сегодня очень востребованы металлические кессоны. Популярность железных ям для хранения овощей обусловлена тем, что такая конструкция полностью защищает содержимое резервуара от внешних раздражителей.
Сегодня металлические кессоны довольно популярны для хранения урожая
В основном покупают готовые металлические конструкции и устанавливают их на участке при помощи специальной техники. Преимущество железной ямы перед другими овощехранилищами в долговечности.По возможности пространство между котлованом и металлической емкостью следует засыпать смесью гравия.
Вдоль стенок устанавливают вертикально по две дренажных трубки. Во время проектирования котлована следует подумать о том, какую систему вентиляции вы будете монтировать. От того на сколько качественно сделана вентиляция будет зависеть сохранность овощей. Если циркуляция воздуха недостаточная, то на дне контейнера будет собираться конденсат.
Чаще всего отдают предпочтение приточно-вытяжным системам. Трубы для вентиляции используют железные. Их вваривают прямо в металлическую конструкцию. Как и в предыдущих вариантах приточная труба крепится, как можно ближе к полу с одной стороны помещения, вытяжная по другую сторону помещения, как можно ближе к потолку.Чем выше будет разница высоты между приточным и вытяжным патрубками, тем качественнее будет вентиляция. Влажность воздуха можно снизить, дополнительно установив в помещении ящик с поваренной солью.
Заключение
Проектирование конструкций для хранения картофеля и других овощей включает в себя планирование вентиляционных систем, хотя бы самой элементарной. В овощах содержится большое количество ваги, которая во время хранения начинает активно испарятся, что провоцирует повышение влажности, и в дальнейшем приводит к преждевременному увяданию и загниванию овощей.
Система вентиляции может быть двух типов:
- естественная;
- принудительная.
При использовании в качестве хранилищ для овощей кладовок в них также планируют вентиляцию. Рекомендовано хранить овощную продукцию, по типу лука и чеснока при помощи сетей. Так овощи лучше проветриваются. Оптимальный вариант установка кондиционера в кладовом помещении.
Где разместить огород: 7 важных моментов
Место, место, место! Если вы начинаете разводить сад, то, где вы разместите свой сад, имеет решающее значение для его здоровья. Поскольку растения не могут просто вставать и двигаться, важно учитывать естественные преимущества, которые предлагает расположение вашего сада. Вот семь ключевых факторов, которые следует учитывать при выборе участка для сада!
7 вещей, которые следует учитывать при создании нового сада
Независимо от того, первая это ваша грядка или пятая, важно учитывать следующие факторы при планировании садового участка. Эти вещи следует учитывать независимо от того, какой метод выращивания вы используете — в контейнерах на балконе, на приподнятых грядках во дворе или в другом месте. Дополнительные советы о том, как начать заниматься садоводством, см. в нашей статье по теме: Овощеводство для начинающих.
1. Воздействие солнечного света
Одним из наиболее важных факторов, которые следует учитывать при выращивании овощей и цветов, — если не , то наиболее важным фактором — является воздействие солнечного света. Чтобы процветать и делать все возможное, большинству овощей нужно «полное солнце», которое определяется как «не менее 6 часов беспрепятственного солнечного света в день». В большинстве случаев больше света (8 часов) даже лучше.
Некоторые культуры, такие как брокколи, салат, шпинат и другая зелень, могут переносить менее солнечные участки (описываемые как «частичное солнце» или «полутень»). Как правило, чем больше солнечного света получает ваш сад, тем выше количество и качество ваших культур. 9№ 0003
Совет: В более прохладном климате для нежных культур идеально подходит солнцезащитная ловушка или охлаждающая рамка. В жарком климате выращивание под затененной тканью или в тени более высоких вьющихся растений, таких как фасоль, помогает расширить выбор того, что вы можете выращивать в этих условиях.
2. Доступ к воде
Убедитесь, что рядом с вашим садовым участком есть вода и она легкодоступна. Ничто так не выгорает начинающего садовода, как необходимость таскать воду к измученным жаждой растениям во время жары. Кроме того, наличие воды поблизости означает, что вы с меньшей вероятностью пропустите полив, если однажды почувствуете себя немного ленивым!
Во время засушливых периодов может потребоваться дополнительная вода, поэтому располагайте новые грядки рядом с открытым источником воды. Почва возле стен, заборов и под нависающими деревьями, как правило, слишком сухая для хорошего роста растений, поэтому лучше всего подходит открытая площадка.
Экономия воды также должна учитываться при планировании вашего сада. Подробнее о поливе читайте здесь.
3. Защита от ветра
Убедитесь, что ваше местоположение защищено от сильного ветра. Укрытие от ветра полезно для большинства культур, особенно для тех, которые растут вертикально и дают обильное количество фруктов, таких как помидоры, перец, баклажаны, горох, фасоль и любые другие вьющиеся овощи.
Сильные ветры высушивают растения и почву и могут повалить очень высокие растения, такие как кукуруза и подсолнухи. Ветер также заставляет большинство растений уменьшать транспирацию и рост. Хуже всего холодные и сухие ветры, так как они высасывают влагу из растений, обжигая листья и вызывая ожоги от ветра, которые уничтожают листья и цветы.
Имейте в виду, что сплошные стены или заборы могут служить укрытием, но они также могут вызвать разрушительную турбулентность ветра на защищенной стороне, поэтому не сажайте растения слишком близко к ним. Живые изгороди и открытые или плетеные заборы более эффективны, поскольку они фильтруют ветер, а не отражают его.
4. Качество почвы
Идеальное место для сада — богатая суглинистая почва. Если у вас паршивая или слишком тонкая почва, вам не повезло, или вам придется проделать некоторую работу, чтобы подготовить почву для выращивания (см. ниже). Один из быстрых способов оценить качество вашей почвы — взглянуть на свой двор, особенно если у вас есть газон. Если он пышный и здоровый, значит, у вас, вероятно, приличная почва.
«Суглинистая» почва состоит из почти равного количества песка и ила с небольшим количеством глины. Хорошим соотношением является по 40 процентов песка и ила и 20 процентов глины. Это идеальный состав для выращивания большинства растений. Если в вашей почве слишком много глины или слишком много песка, это будет проблемой, и вам нужно будет внести органические вещества. Глинистая почва, которая слишком долго остается влажной, задушит растения, в то время как песчаная почва может слишком быстро высыхать, вызывая пересыхание. Оба условия препятствуют поглощению питательных веществ корнями растений.
Хорошая почва хорошо пропускает воду. Если вы хотите проверить дренаж в почве вашего сада, выкопайте тестовую яму глубиной, шириной и длиной около 1 фута. Эта яма покажет, есть ли стоячая вода под поверхностью. Это также позволит вам наблюдать, как почва дренирует. Чтобы проверить, добавьте ½ галлона воды в уже влажную яму и засеките, сколько времени потребуется для слива. Если на это уходит несколько часов, это нормально, но если на это уходят дни, вода может скапливаться под поверхностью летом при поливе, вызывая удушье корней и создавая анаэробные условия в почве.
Лучший способ определить качество вашей почвы — это провести анализ почвы . Многие университетские службы распространения знаний проведут тестирование вашей почвы за небольшую плату (или бесплатно), предоставив вам информацию о ее структурном качестве (песчаная, суглинистая или глинистая), а также о ее уровне pH (кислая или щелочная?) и ее содержании питательных веществ. (учитывая азот, калий и другие необходимые элементы, необходимые растениям для хорошего роста).
Конечно, если вы выращиваете в контейнерах или на приподнятых грядках, вам не нужно так сильно беспокоиться о почве под вашим огородом. Однако для приподнятых грядок вам все равно следует подумать о проверке почвы, поскольку корни растений могут в конечном итоге выйти за пределы самой приподнятой грядки. Это особенно важно в городских и пригородных районах, где свинец и другие вредные материалы могут представлять опасность.
→ Узнайте больше о подготовке почвы для посадки и об изменении почвы.
5. Ровная поверхность или пологий склон
Идеальное место для огорода — ровная поверхность или пологий склон. При выборе места избегайте низких мест, которые остаются влажными весной. Также избегайте садоводства у подножия склона, так как воздух может образовать морозный карман.
Обратите внимание на топографию — ландшафт — вашей собственности. Прохладный воздух опускается вниз, а теплый поднимается вверх, поэтому в низинах прохладнее, чем на верхних склонах. Морозные карманы, в которых задерживается холодный воздух, могут возникать в понижениях и продлевать периоды заморозков. Склоны, выходящие на север, более тенистые и прохладные, тогда как склоны, выходящие на юг, более солнечные и теплые. Почва на склонах неглубокая, а почва долины глубокая и богатая из-за эрозии сверху. Водный сток делает склоны холмов более сухими, тогда как нижняя часть склона может быть более влажной. Кроме того, на возвышенностях, как правило, более ветрено и сухо, особенно зимой.
6. Факторы микроклимата
Почти в каждом дворе есть микроклиматы, которые представляют собой области с различными погодными условиями, вызванными естественными или искусственными факторами. Изучите свое пространство и примите во внимание близлежащие постройки, деревья, кустарники, твердые поверхности и другие факторы при выборе места для сада.
- Ближайшие постройки: Сооружение, такое как дом, забор, сарай или высокая стена, будет отбрасывать тень и понижать температуру на восточной, северной и западной сторонах в разное время дня.
При этом в районе с южной стороны будет теплее. На наветренной (обращенной к ветру) стороне объекта могут образовываться ледяные карманы. В теплое время года земля на затененных участках дольше сохраняет влагу. Однако подветренная (подветренная) сторона вертикального объекта будет ограничивать количество осадков, делая прилегающую землю более сухой. Следует также принять во внимание близлежащие деревья и живые изгороди.Конструкции могут помочь укрыть растения от сильного ветра, но также могут создавать аэродинамические трубы, где ветер перенаправляется, например, в конце забора. Обнесенные стеной внутренние дворы обеспечивают более теплую и защищенную от ветра защиту. Заборы, стены и живые изгороди задерживают снежную бурю в высоких сугробах с наветренной стороны, потенциально разрушая расположенные там растения.
- Оттенок: Лиственные деревья действуют как сооружения, но они также оказывают и другое воздействие из-за затенения в течение трех сезонов. Земля под кронами деревьев немного теплее и менее подвержена морозу, хотя крон деревьев задерживает дождь, делая землю под ним более сухой. Это еще больше усугубляется деревьями с мелкими корнями, такими как клены, которые будут конкурировать с другими растениями за влагу.
- Твердые поверхности: Крыши и неабсорбирующие материалы — бетон, асфальт и камень — представляют собой непроницаемые поверхности, не пропускающие жидкости. Они могут создавать проблемы со стоком воды, когда вода направляется в определенные области в зависимости от уклона поверхности. Это происходит не только на уровне земли; даже стоки с крыш из забитых желобов могут залить фундаментные растения и спровоцировать смертельную корневую гниль.
Будучи плотными и непроницаемыми, непроницаемые поверхности также влияют на температуру. Тротуары, подъездные пути, дороги, стены или внутренние дворики из непроницаемых материалов поглощают и выделяют тепло. Даже дом может днем поглощать тепло, а ночью отдавать его, поэтому прилегающие территории, особенно с южной стороны, ночью будут теплее.
7. Усилия
При выборе места для вашего сада примите во внимание, сколько работы потребуется, чтобы создать грядку в выбранном вами месте. Имейте в виду, что вам может понадобиться …
- Вырвать траву и верхний слой почвы
- Выкапывать большие камни или корни
- Изменить почву, если в ней слишком много песка или глины
- Построить забор, чтобы не пускать оленей и других тварей
- Сделать приподнятую кровать
- Защита от сорняков и инвазивных видов
Работа в саду может потребовать много работы, поэтому начните с небольшой кровати и сосредоточьте на ней всю свою энергию, чтобы добиться успеха!
Бесплатные онлайн-руководства по садоводству
Мы собрали все наши лучшие руководства по садоводству для начинающих в серию пошаговых инструкций, призванных помочь вам научиться садоводству! Посетите наш полный центр «Садоводство для всех», где вы найдете ряд руководств — и все это бесплатно! От выбора правильного места для сада до выбора лучших овощей для выращивания — наши эксперты по садоводству Альманаха рады научить садоводству всех — будь то ваш первый или 40-й сад.
виды вытяжки и вентиляции бокса с погребом
Гараж — помещение относительно небольшое, но к его обустройству не стоит относиться небрежно. Он должен защищать транспортное средство от внешних воздействий: непогоды, угона и т. д. А вот внутри нужно создать микроклимат, полезный для людей и техники. Этого легко добиться, если вытяжка в гараже устроена правильно.
Мы расскажем, как лучше организовать вентиляцию в гаражном пространстве, как ее усилить при необходимости. В статье описаны все виды проверенных на практике систем, проанализирована специфика их устройства. Согласно нашим рекомендациям удаление отработанного воздуха больше не будет проблемой.
Содержание статьи:
- Зачем проветривать гараж?
- Что нужно знать о вентиляции помещений
- Как организовать естественную вентиляцию?
- Как правильно все рассчитать?
- Как правильно выполнить установку?
- Приточно-вытяжная вентиляция
- Погреб и смотровая яма
- Выводы и полезное видео по теме
Зачем проветривать гараж?
Безусловно, гараж – это техническое, а не жилое сооружение, хотя некоторые автовладельцы могут не согласиться с этим утверждением. Если автолюбитель проводит в гараже немалую часть своего личного времени, да еще использует подвал или сам гараж для хранения запасов продуктов, тем более вас должна волновать проблема правильного воздухообмена в столь специфическом помещении.
Во-первых, высокая концентрация выхлопных газов, паров топлива и других технологических жидкостей. Даже кратковременное пребывание в такой атмосфере крайне вредно для человека.
Фотогалерея
Фото
Схема естественной вентиляции гаража
Система воздухообмена в отапливаемом гараже
Утилизация вредных для владельца веществ в гараже избыточная влажность. Водяной пар скапливается в помещении и конденсируется на различных поверхностях, в том числе и на автомобиле. В результате резко возрастает риск возникновения и скорость коррозионных процессов, иначе говоря, автомобиль ржавеет.
Часто в устроенных под ними гаражах или погребах хранятся овощи, консервы, другие продукты или вещи, которых не нашлось в доме или квартире. Контакт с влагой, а также воздействие технических паров не принесут всем этим предметам никакой пользы. А решить проблему можно просто, достаточно позаботиться об эффективной вентиляции.
При плохой вентиляции на стенах и потолке гаража могут появиться капли конденсата. Впоследствии эта влага попадает в автомобиль, что может вызвать коррозию.
Что нужно знать о вентиляции помещений
Каждый, кто хоть раз сталкивался с проблемой воздухообмена в помещении, знает, что различают естественную, принудительную и комбинированную систему вентиляции. Первый вариант прост: он основан на разнице температуры воздуха внутри и снаружи.
Организация вентиляции гаража без смотровой ямы: стрелками «а» указано направление движения воздуха, буквой «б» обозначено расположение приточных форточек, «в» обозначен вентиляционный канал
Как известно, теплый воздух поднимается вверх, а холодный опускается вниз. Идея заключается в том, что прохладные воздушные массы входят в помещение с улицы, поднимаются вверх и естественным образом выходят через вытяжное отверстие. В то же время они должны быть заменены новыми потоками свежего воздуха, поступающего снаружи.
В гараже такую вентиляцию организовать несложно. Для этого необходимо предусмотреть достаточно широкие проемы для притока и выпуска воздуха, но большое значение будет иметь и разница температур внутри и снаружи помещения.
Зимой с этим состоянием проблем нет, а вот летом, когда жара практически везде одинаковая, эффективность естественной вентиляции резко снижается.
Для обеспечения подачи свежего воздуха в гараж вместо отверстия в стене можно поставить на ворота специальные приточные решетки
Альтернативой в данной ситуации является , т.е. использование дополнительных средств. В приточные и вытяжные отверстия устанавливаются специальные вентиляторы, которые в зависимости от назначения нагнетают воздух в помещение или удаляют его.
Но ставить одновременно два устройства на один небольшой гараж не всегда разумно и оправдано с экономической точки зрения. Выгоднее использовать комбинированную систему вентиляции, для которой нужен только один прибор.
Например, устанавливается приточный вентилятор, он нагнетает свежий воздух, а отработанные воздушные массы вытесняются через вытяжное отверстие.
В гаражах более приемлемой считается выхлопная система. Установите вентилятор, эффективно удаляющий воздух, насыщенный вредными испарениями и лишней влагой. Массы свежего воздуха будут поступать в помещение естественным путем через приточную сторону системы.
Как организовать естественную вентиляцию?
Для обеспечения надлежащей естественной вентиляции гаража необходимо помнить ряд основных правил:
- Воздухозаборник размещается внизу, примерно в 10 см от пола.
- Вытяжное отверстие делается вверху, почти под потолком или даже прямо в потолке.
- Оптимальный вариант размещения этих отверстий — по диагонали, т.е. если приток осуществляется в нижний передний угол, то вытяжку нужно ставить в верхний дальний угол.
- Размер отверстий должен быть правильно рассчитан, чтобы обеспечить достаточно интенсивный воздухообмен.
- Входное отверстие всегда должно быть в два-три раза больше размеров вытяжки.
Хорошо, если вентиляция была рассчитана и создана при строительстве гаража. Если этот момент был упущен, придется выполнить ряд относительно простых монтажных работ. Бывает и так, что вентиляция предусмотрена, но не дает желаемых результатов. В этом случае потребуется доработать систему, например, установив вытяжной вентилятор.
Если вы считаете работу естественной вентиляции малоэффективной, то есть возможность модернизировать систему, например, увеличив высоту вытяжной трубы:
Галерея изображений
Фото
Увеличить высоту вытяжки достаем пластиковую трубу и дефлектор к ней. Обрезаем купленную в магазине трехметровую трубу на 2,1 м, чтобы уменьшить парусность
Дефлектор крепим двумя саморезами, чтобы не волноваться и не думать, что легкую пластиковую деталь может сдуть ветер ветер
Для предстоящей фиксации растяжек делаем приспособление. Для его изготовления потребуются 2 хомута, точнее те детали, к которым приварены болты
Находим на крыше гаража место для установки выхлопной трубы, разметка
Переносим необходимые инструменты и материалы на крыша гаража, из которой соорудим конструкцию и закрепим ее
По сделанной заранее болгаркой разметке вырезаем отверстие, стараясь сделать максимально точно
Если заблудились при разметке и вырезали отверстие не прямо над капотом, увеличиваем его той же болгаркой
В исправленное отверстие устанавливаем кусок асбестовой трубы. послужит ориентиром для вытяжки
Шаг 1: Приобретение материалов для устройства
Шаг 2: Крепление дефлектора саморезами
Шаг 3: Сборка крепления
Шаг 4: Разметка места установки дымоход
Этап 5: Перенести инструменты и материалы на крышу гаража
Шаг 6: Выпиливание отверстия болгаркой
Шаг 8: Исправление дефектов разметки
Шаг 8: Установка асбестового кожуха в отверстие
По завершении подготовительного процесса приступаем непосредственно к сборке системы и для крепления высокой трубы растяжками:
Фотогалерея
Фото
Болгаркой обрезаются лишние отрезки металлических анкеров. Подбираем подходящие места для их установки
Просверливаем отверстия в выбранных точках для установки анкеров. Устанавливаем в отверстия анкера и обрабатываем место установки герметиком
На анкера, закрепленные к стенам парапета, надеваем отрезки троса с хомутами — они будут служить растяжками
В асбестовый чехол вставляем вентиляционную трубу с закрепленным на ней хомутом. Подсоединяем трос к хомуту через темляки, они помогут регулировать натяжение растяжек
Тщательно запенивая, сначала зазор между крышей и асбестовой трубой, затем зазор между асбестовой и пластиковой трубой, обрабатываем вся пара на пене
Выравниваем трубу, если ее положение не строго вертикально. Регулируем положение с помощью темляков. Оставляем конструкцию на сутки для застывания пенопласта
Обрезка излишков пенопласта вокруг вентиляционной трубы для повышения эстетичности обработки
Обильно покрываем срез пенопласта и участок крыши рядом с ним битумной мастикой для защиты от протечек
Шаг 9: Подготовка анкеров к предстоящей установке
Шаг 10. Установка анкеров для крепления растяжек
Шаг 11: Крепление металлического троса к анкеру
Шаг 12: Крепление троса через стропы
Шаг 13: Запенить стык трубы и крыши
Шаг 14: Выровнять вентиляционную трубу
Шаг 15: Вырезать излишки пены вокруг дымохода
Шаг 16: Обработка сопряжения трубы кровельной мастикой
Как правильно все рассчитать?
Расчеты вентиляции во многих случаях требуют специальных знаний и применения сложных методик. Если есть желание и позволяет кошелек, создание проекта можно заказать у специалистов. К счастью, гараж — это небольшое помещение простой конфигурации.
Размеры вентиляционных отверстий рассчитываются по формуле:
Р разрез = N гар ×15
Где:
- Р — площадь поперечного сечения вентиляционного разреза дыра;
- P гар — гаражная площадка;
- 15 — коэффициент, отражающий размер вентиляционного отверстия на единицу площади помещения.
Тех. нужно умножить площадь гаража на 15 мм. По этой упрощенной методике для гаража 24 кв. м. (6*4) понадобится приточное отверстие диаметром 360 мм. Эти расчеты очень условны, так как методика не учитывает высоту помещения и другие его особенности.
На практике эти показатели могут различаться. Для вышеуказанного гаража площадью 24 кв. м. в одном конкретном случае успешно использовались две трубы диаметром 150 мм на притоке и одна такая труба на выходе.
Для повышения эффективности естественной вентиляции можно использовать дополнительные приспособления:
- — специальный колпак, который устанавливается на край вертикального участка вытяжной трубы для создания разреженной атмосферы внутри конструкции и ускорения движения воздушных масс.
- Диффузор-флюгер для наружной части подводящего трубопровода; для его работы используется давление ветра.
- Обыкновенная лампа накаливания — устанавливается внутри выхлопной трубы и нагревает поток воздуха, ускоряя его движение.
Эти простые приспособления позволяют значительно улучшить качество вентиляции в гараже.
С общими принципами Вас ознакомит следующая статья, с которой мы рекомендуем вам ознакомиться.
Как правильно выполнить установку?
Для организации правильной вентиляции гаража потребуется сделать как минимум два отверстия: для притока свежего воздуха, а также для вывода потоков, насыщенных вредными испарениями и избыточной влагой. Вход делается в нижней части наружной стены, примерно в 10-15 см от пола.
Для обустройства вентиляции в гараже необходимо сделать отверстия в стене, соответствующие по размерам и конфигурации характеристикам трубы
Толстые стены жилых помещений сверлят на специальном оборудовании, но для гаражей такие сложности не нужны. Чаще всего сверление отверстия подходящего диаметра выполняется с помощью перфоратора.
После этого в отверстие вставляется труба или трубы для притока и фиксируется их положение. Для герметизации щелей между трубой и материалом стены используйте монтажную пену. Снаружи отверстие должно быть защищено специальной решеткой или диффузором.
Снаружи места ввода подающих труб, выведенных через стену гаража, должны быть закрыты декоративными решетками для защиты помещения от проникновения мелких грызунов, насекомых и т.п.
Сечение вентиляционного канала может быть выполнено не только круглым, но и квадратным или прямоугольным. Для монтажа вам потребуются трубы соответствующей конфигурации. Обычно для гаражной вентиляции используют круглое сечение.
Это самый дешевый и удобный вариант, к тому же они создают минимальное сопротивление воздушному потоку. Металлические трубы и пластиковые конструкции подходят для вентиляции.
Вытяжная труба вентиляции гаража должна быть поднята примерно на 50 см над уровнем крыши для обеспечения хорошей тяги
Вытяжка делается под потолок. Труба проводится горизонтально через стену, а затем монтируется вертикальный элемент. Это должно быть достаточно долго.
Оптимальным считается капот, который возвышается над крышей не менее чем на 50 см. Сверху часто устанавливается капот-дефлектор. Внутри как приточное, так и вытяжное отверстия должны быть закрыты декоративной решеткой.
Приточно-вытяжная вентиляция
Как было отмечено выше, естественная вентиляция гаража эффективна только при определенных условиях внешней среды, т.е. при достаточной разнице температур внутри и снаружи. Использование принудительной вентиляции устраняет эту проблему.
Схема комбинированной вентиляции гаража с использованием вытяжного вентилятора. Такая система не слишком требовательна к расположению вытяжки
Эффективное удаление воздуха в гараже более чем актуально, так как уровень загрязнения здесь гораздо выше, чем в жилых помещениях. Поэтому владельцы гаражей отдают предпочтение вытяжному варианту комбинированной вентиляции. Реализовать проект такого типа не так уж и сложно.
Для этого необходимо приобрести вытяжной вентилятор и установить его на входе в трубу. Если такая труба отсутствует, ее необходимо установить. Делается это примерно так же, как и при устройстве естественной вентиляции. Расчеты, материалы и инструменты понадобятся те же, расчеты проводятся аналогично, но есть несколько отличий.
Вытяжной вентилятор представляет собой простое в установке и эксплуатации устройство, к которому необходимо подавать питание. С помощью автоматического таймера можно улучшить качество вентиляции
При комбинированной вентиляции не обязательно устанавливать вытяжку строго по диагонали от воздухозаборника, хотя такое положение желательно. Вы можете выбрать другое место, как для приточного, так и для вытяжного форточек. Но первый все же нужно разместить внизу, а второй – вверху.
Еще одним важным моментом является наличие мебели и других предметов на пути воздушного потока. Это распространенная ошибка при проектировании вентиляции. Чем меньше таких препятствий, тем лучше будет воздухообмен. В верхней трубе должен быть установлен вытяжной вентилятор.
Это может быть канальная модель, которая устанавливается внутри трубы, или накладной вариант, такие устройства монтируются прямо на стену. После этого вентилятор следует подключить к источнику питания.
Для улучшения работы такой вытяжки возможно оснащение вентилятора дополнительными модулями автоматического управления. Например, таймер, который будет включать и выключать устройство в определенное время.
Это немного сократит затраты на электроэнергию, а также обеспечит вентиляцию гаража даже в отсутствие его владельца. Если в гараже уже есть естественная вентиляция, но она работает недостаточно эффективно, лучшим решением будет установка вытяжного вентилятора в готовый воздуховод.
Если в зимний период естественная вентиляция осуществляется достаточно хорошо, то вентилятор можно использовать только летом.
Принудительная вентиляция предполагает установку как приточных, так и вытяжных вентиляторов в соответствующие проемы. В обычных гаражах такие системы обычно не используют, так как проблема решается с помощью более простых вариантов: естественной или комбинированной системы.
Делать приточно-вытяжную вентиляцию в гараже имеет смысл только в тех случаях, когда без нее просто не обойтись. Например, для гаража, расположенного под землей, единственным вариантом является принудительная вентиляция. Бывает, что в гараже планируется проведение малярных или других работ, в которых особое значение имеет хороший воздухообмен. Здесь на помощь придет принудительная вентиляция.
Желающим оборудовать гараж эффективной вытяжной системой, необходимой для удаления токсичных веществ, образующихся при сварке и покраске, будет полезно ознакомиться со следующей фотоподборкой. На ней изображен процесс изготовления колпака из:
Галерея изображений
Фото
Пара вентиляционных отверстий, которых изначально было по два с каждой стороны ворот, оснащена пластиковыми угловыми отводами. К ним будет крепиться гофрированная труба.
Системе механической вентиляции требуется питание. Для этого проводим линию электропередач и ставим розетку специально для вентилятора
На уровне расположения вытяжных вентиляционных отверстий устанавливаем канальный вентилятор, который предварительно крепим к обрезной доске
Отрезок гофротрубы в два рукава. Первый участок будет проложен от вытяжного патрубка до вентилятора, второй — от вентилятора до самого дальнего проектируемого места работы, например, до половины высоты смотровой ямы
Подсоединяем гофрированный воздуховод к вытяжному патрубку и подводим к вентилятору. Закрепляем трубу на стене хомутами
Устанавливаем кронштейн с металлическим стержнем на потолок и подводим к нему воздуховод
Для того, чтобы обеспечить возможность очистки воздуховода, закрепив его на потолке так, чтобы не мешает передвижению по гаражу, ставим скобу фиксирующую деталь
Для повышения эффективности сбора токсинов дымоходом рукав оснащаем воронкой. Из проволоки делаем каркас, который оборачиваем фольгой. Закрепляем воронку скотчем на металлическом кольце, чтобы можно было снять с трубы и снова установить
Этап 1: Оснащение вытяжных форточек угловыми отводами
Этап 2: Устройство разводки вентилятора
Этап 3: Крепление канального вентилятора
Этап 4: Подготовка гофра к установке
Этап 5: Прокладка воздуховода к вентилятору
Шаг 6: Установка кронштейна на потолок
Шаг 7: Установка контркронштейна
Шаг 8: Установка вытяжной воронки для воздуховода
Подвал и смотровая яма
Выше был вариант вентиляции обычного гаража обдуманный. Если внутри есть подвал и/или смотровая яма, об этих сооружениях следует позаботиться отдельно. В случае с подвалом придется устраивать отдельный вентиляционный канал. Это необходимо, так как внизу помещения скапливается гораздо больше влаги, чем вверху.
Схема вентиляции подвала, расположенного в гараже: приточная труба должна быть опущена как можно ниже, а вытяжная труба должна быть поднята высоко
При отсутствии вентиляции эта влага будет попадать в гараж и причинять вред транспортному средству, хранящемуся в нем. Вентиляция, устраиваемая в гараже, даже при использовании принудительных способов притока и удаления воздуха, как правило, не может обеспечить достаточно интенсивный обмен воздушными массами.
Для двух отверстий необходимо сделать: приточное и вытяжное. Рекомендуется обеспечить приток воздуха в южную часть погреба, а отвод воздуха с севера.
Подводящая труба обычно вводится в подвал через пол гаража и опускается как можно ниже. Вытяжка устроена в противоположном углу, эта труба выведена вверх и наружу через пол гаража. Как и при устройстве вентиляции в гараже, сечение входных отверстий должно быть в два-три раза больше размеров вытяжки.
Вот вариант организации естественной вентиляции гаража, в котором есть подвал и смотровая яма, для которых сделаны отдельные вентиляционные каналы
Чем больше разница по высоте между краем кормы и колпаком, тем эффективнее будет вентиляция погреба. Оптимальной считается разница в три метра и более. Чтобы увеличить разницу, вертикальную часть выхлопной трубы, которая выводится на улицу, нужно просто сделать выше. Сюда же можно установить дефлектор или защитный колпак.
Иногда установка подающей трубы по каким-то причинам невозможна. Люк в этом случае рекомендуется оставлять слегка приоткрытым, чтобы поступающий в гараж свежий воздух перемещался в подвал. Недостаток свежего воздуха сделает бесполезными все усилия по организации эффективной вытяжки из погреба в гараже.
Если гараж отапливается, зимой на дымоходе может образовываться конденсат. Для предотвращения обледенения трубы устанавливается специальный стакан для сбора конденсата.
Для неотапливаемого гаража эта мера не требуется. Зимой продукты и предметы, хранящиеся в погребе, следует размещать не ближе полуметра от воздухозаборника, иначе они могут замерзнуть.
Схема естественной вентиляции гаража со смотровой ямой: стрелками «а» указано движение воздушных потоков, «б» — расположение вентиляционных щелей для смотровой ямы
Смотровая яма представляет собой небольшой по объему объект, поэтому отдельной вентиляции для нее обычно не предусматривают. Тем не менее, стоит позаботиться о хорошем притоке воздуха. Для этого на той стороне смотровой ямы, которая обращена к приточному вентиляционному отверстию гаража, нужно сделать прорези примерно в 10-15 см. Аналогичным образом можно открыть две стороны ямы.
Со стороны капота тоже нужно сделать такой зазор, но он должен быть в два раза уже. В целях безопасности можно в некоторых местах закрыть эти щели досками. При установке автомобиля следите за тем, чтобы он не перекрывал выхлопной зазор, так как это опасно для автомобиля.
Изложены правила и варианты устройства вентиляции в гараже для самостоятельных мастеров.
Выводы и полезное видео по теме
Видео №1. Интересная и подробная информация по вентиляции гаража изложена в этом видео:
Видео №2. В этом видео демонстрируется работа вытяжного канального вентилятора:
Видео №3. Здесь можно посмотреть опыт создания самодельной вытяжки для гаража, сделанной из подручных средств:
Организовать качественную вытяжку в гараже не так уж и сложно. Вам необходимо выбрать подходящую систему и установить ее, либо улучшить существующий вариант вентиляции. Это положительно скажется на состоянии автомобиля и здоровье владельцев гаража.
