Вытяжка в стену в частном доме

Одной из важнейших задач при строительстве частного дома считается проект вентиляционных каналов в его жилых и нежилых помещениях. Ведь правильная циркуляция воздуха в домашнем пространстве – гарантия здоровья и комфорта для всех домочадцев. Вот почему добросовестные архитекторы так тщательно просчитывают любую мелочь при проведении вытяжек внутри стен.
Грамотно спланированная система воздухообмена помогает избегать скопления нежелательных испарений как из жилых помещений дома, так и из канализации, подвального пространства и погреба. Хозяевам, в первую очередь, следует обеспечить пожарную безопасность своего дома. Поэтому вытяжная установка в загородном доме обычно устанавливается в котельной, выше газовой плиты и в комнатах с колонками или каминами.
Встраивание вытяжки котла, газового оборудования можно осуществлять самостоятельно. Хотя здесь рекомендации специалиста не помешают. Для бесперебойной работы вентиляции в доме, вытяжки должны присутствовать в каждой из имеющихся в доме комнат, в кухонном помещении (над газовыми горелками), в ванной комнате, в туалете, в бассейне (если он имеется), в подвальных пространствах, в котельной.


Вентиляция воздуха должна быть особенно хорошо отлажена в помещениях с герметичными пластиковыми окнами и металлическими дверями, препятствующими проникновению в дом свежего воздуха и выведению из помещений отработанных испарений.

Какие бывают вытяжные системы?

Перед проектированием вытяжной системы и отдельных её вентиляционных узлов требуется правильно выполнить все расчётные измерения:

  • Какова площадь внутренних пространств дома в каждом из имеющихся помещений?
  • Сколько планируется домочадцев?
  • Сколько в доме окон и металлических дверей (кстати, качество их монтажа влияет на количество скапливаемых испарений в воздухе)?
  • Какова конфигурация каждого помещения?
  • С какой целью будет использоваться каждое помещение?

Разновидности вытяжек:

  1. При естественной вентиляции воздуха (через возможные щели в стенах, оконных рамах, дверных откосах, через проветривание при открывании форточек или окон, через установленные механические вытяжные клапаны) движение воздушных потоков в комнатном пространстве осуществляется почти без воздействия человека. Но естественная вентиляция имеет недостаток: эффективность её работы зависит от природных особенностей (с какой скоростью дует ветер, какое атмосферное давление на данный момент наблюдается, каково температурное соотношение внутри и снаружи дома). Главное достоинство естественной вытяжки выражается в возможности устанавливать вентиляционные клапаны в стене дополнительно в любом из жилых помещений. Стало быть, не всегда такая вытяжка может быть строго спроектирована: иногда приходится монтировать её в процессе эксплуатации помещений дома, то есть «когда потребуется». В этом случае делается вентиляционная разводка от центральной вытяжной магистрали.
  2. Механическая вентиляционная вытяжка может быть проведена одним из двух возможных способов. Во-первых, с помощью электрических вентиляторов для выведения отработанных испарений. Во-вторых, через централизованную вытяжную систему с вентиляционным узлом. При этом разводятся каналы вентиляции, через которые к каждому из помещений дома проводится специальная труба; электрический вентилятор в специальной установке выгоняет воздух из комнаты, обеспечивает эффективную работу всей системы. Нужно знать, как такое оборудование установить в частном доме. Установку, как правило, поручают специалистам в данной монтажной области. Кроме этого, надо помнить, что оборудование — не из дешёвых.
  3. Вытяжки в кухонных помещениях и санузлах: если в кухне не предусмотреть вентиляционную систему, то в процессе приготовления еды избыток влажности, частички жира, запахи приятные и не очень, всевозможные испарения и загрязнения неизбежно будут присутствовать в воздушном пространстве кухни, а значит и в лёгких всех домочадцев, что крайне опасно для здоровья.

В частном доме вентиляционная установка должна подбираться с учётом квадратных метров площади кухни: вытяжка способна справляться с таким объёмом отработанных испарений, на который она технически изначально рассчитана.
Чтобы увеличить выведение загрязнённого воздуха в санузлах, требуется установить в отверстие вытяжного канала вентилятор. Современные подобные устройства, как правило, многофункциональны: выводят несвежий воздух из помещения, фиксирует уровень влажности воздуха, имеет режим автоматического отключения.

Такой прибор работает лишь при его подключении к электросети или в случае необходимости. Эффективность работы прибора всегда зависит от площади помещения санузла.
Для туалета в частном доме вытяжка выбирается в зависимости от размера санузла, от номинальной кратности воздухообмена (для санузлов – 7). Два значения умножаются и определяется уровень эффективности вытяжки без разряжения воздуха, возможного при недопустимых объёмах воздушного оттока из помещения. Например, так бывает при сквозняке.
Нельзя не учитывать и физические нюансы тёплого и холодного воздуха. В кухонном помещении и санузле, как и жилых комнатах, решётки вентиляции чаще монтируются на высоте – в потолке или под потолком. Это не случайно. Обновившийся после вентиляции воздух – холодный – по законам физики стелется по низу, на полу, а прогретый несвежий воздух устремляется вверх. На понимании принципа работы и правильной установке вентиляции в этом случае завязан результат её работы. Для частного дома это крайне важно.

Вытяжка в котельном и подпольном помещениях

Воздуховод и вентиляционные отверстия в подвальном помещении частного дома монтируются при условии соблюдения ряда правил.
При проектировании цокольного этажа обычно предусматриваются продухи. Это неширокие отверстия на каждой несущей стене дома. Вдобавок к этому устанавливаются две различающиеся по длине трубы: одна – под самым потолком помещения (не более чем на 30 сантиметров), вторая – на высоте 30 – 50 сантиметров от пола. В идеале их расположение – по диагонали по отношению друг к другу. Котельная вентиляция дома также должна работать безотказно. Здесь не лишним является и специально организованный сквозняк. Возможна и принудительная система через работу вентилятора.

Как оценить, правильно ли смонтирована вытяжка

Если в загородном доме вентиляционная установка функционирует правильно, то наблюдается следующее:

  1. Свежий воздух свободно проникает через гостиную, столовую, спальные комнаты.
  2. Несвежий воздух выводится через вентиляционные выемки в стенах ванной комнаты, спален, столовой, котельной, прачечной. В подвальных помещениях и туалете имеется отдельная вытяжная установка.
  3. Металлический или гипсоцементный воздуховод – в виде труб монтируется в стене.
  4. Воздуховодный канал закрепляется под самым потолком или монтируется внутри верхней части стены.
  5. Кухонные и санузловые вытяжные каналы сводятся в общую вентиляционную систему внутри стен дома.
  6. Горизонтальное расположение воздуховодов противоестественно, — они должны быть размещены под уклоном, чтобы была тяга.
  7. Пластиковые трубы для вентиляционной системы Недопустимы.
  8. Чтобы углекислый газ не оставался в кухонном пространстве, требуется установка вентиляционного купола. Он крепится на стене, а его канал уходит внутрь стены. Ширина такого купола должна превышать ширину газовой плиты в пределах 100 – 150 мм.

Как монтировать вытяжку на кухне?

  • Недалеко от места крепления вентиляционного купола на стене врезается электророзетка.
  • Место присоединения вытяжки фиксируется на стене, просверливаются дырки для пластмассовых наполнителей.
  • Вытяжка прикрепляется к стене на расстоянии до одного метра от газовых горелок на плите.
  • Купольное выходное отверстие через эластичный воздуховод присоединяется к входу вытяжной шахты (она внутри стены).
  • Вытяжной вентилятор работает от электрической сети. Нужно обязательно протестировать вытяжку, включая её в работу в разнообразных режимах.
  • Ширина трубы вытяжки должен быть не менее 120 мм.

Эксплуатация кухонной вытяжки и уход за ней

Перед очисткой вытяжки её требуется отключить от электросети. Далее очищать с помощью чистящих средств специально для металлических поверхностей. Нельзя применять образивные чистящие составы, шершавые губки во избежание царапин на поверхности корпуса вытяжки. Моющее средство нужно равномерно растереть по поверхности вытяжного купола и оставить на недолгое время, чтобы очищение было более эффективным. Жировые загрязнения с кнопок на корпусе удаляется с применением мягкой губки.

После очищения корпуса вытяжки, его следует протереть насухо. В последнюю очередь вытяжку подключают к электросети.

Этапы установки вытяжки в ванной и туалете

  1. Просверливается сквозной канал в стене снаружи помещения. Его ширина должен незначительно превышать диаметр вентиляторного корпуса.
  2. Пока нет плиточной облицовки на стене, на место монтажа проводится кабель в 220В.
  3. Муфта (жестяная или пластиковая труба) вставляется в отверстие; в трубу устанавливается вентилятор. Могут образоваться зазоры между муфтой и стеной; он наполняется цементным раствором либо шпаклевкой.
  4. Двигатель вентилятора подключается к электросети. При этом осуществляется параллельное или последовательное подключение к осветительной сети провода питания.

Этапы установки вытяжки в подвале частного дома

Современные подвальные помещения в частном доме чаще используются технически. Там обычно находятся техника для водоочистки, инженерные установки, овощехранилища. Вентилирование воздуха здесь обязано быть безупречным.
Если подвал сравнительно не глубокий, продухи делают по всему периметру цокольного этажа. Все отверстия защищаются специальной сеткой от грызунов.

Если подвальное помещение более двух метров глубиной, то требуется особое вытяжное устройство:

  1. В плитах перекрытий либо в деревянном полу просверливаются дырки для вводимого и выводимого воздуха через две воздуховодные трубы.
  2. На крышу отводятся воздуховоды, оснащаются они своеобразным «грибком».
  3. Нижний край воздуховода для притока воздуха проходит до уровня пола подвального помещения на 3 – 5 см выше.
  4. Нижний край воздуховода для оттока воздуха отводится в подвальное помещение под самый потолок.
  5. Если труба для оттока воздуха проходит по уличной стене дома, то её, как правило, утепляют.
  6. Утепляются также и все воздуховодные части на чердачном пространстве и выше кровли. Если их не утеплять, то неизбежно скопление нежелательного конденсата. Важно помнить: воздуховодная труба сверху должна быть не рядом с мансардными окнами. Иначе проникновение неприятных запахов в жилое пространство неизбежно. А ведь главное назначение вытяжки – сохранение свежего воздуха в пространстве дома.

Несколько слов о воздуховодах

  • Воздуховод металлический производится из разной стали: из чёрной, из оцинкованной, — для небольших частных помещений используется редко. Ведь металл, как правило, всегда тяжелее пластика, а, значит, его монтировать труднее. Они сложнее поддаются соединению. Сталь со временем начинает ржаветь. Оцинкованный верхний слой способен этот процесс замедлить, но предотвратить не может. При коррозии металл издаёт специфический запах, что тоже является его недостатком. Вентиляционная шахта из металла приумножает все возможные шумы. Всё это крайне не желательно в частном доме.
  • Воздуховод пластиковый более долговечен, не подвергается коррозии. Пластик лёгкий и не создаёт опасных ситуаций для домочадцев, когда смонтирован над головой (степень провисания – минимальная). Кроме этого, устанавливать его намного проще. Поскольку пластик легко разрезать, он позволяет монтировать усложнённые разветвления. Воздух беспрепятственно циркулирует внутри пластикового воздуховода, по сравнению с металлическим. Не следует забывать и о том, что воздуховоды из пластика гораздо дешевле по своей стоимости, а, значит, являются выгодным приобретением для экономного хозяина.
  • 0,1921 s
  • ©2020 Все права защищены

Вытяжка через стену | Дома на века

В последнее время проблемы, связанные с недостаточной вентиляцией, особо беспокоят хозяев собственных владений. Владельцев старых построек проблемы недостатка свежего воздуха также беспокоили, но не настолько остро. Прежние технологии строительства подразумевали применение строительных материалов и введение особых элементов здания, способствующих естественному проветриванию в полную силу.

Вас может заинтересовать

Вентиляционные системы бывают разнообразными по исполнению, поэтому выбрать подходящий для частного дома вариант довольно сложно. Надо разобраться во множестве тонкостей и нюансов, прежде чем принять решение.

Циркуляция воздуха, при организации системы вентиляции естественного типа, происходит благодаря разнице давления в вентиляционной шахте, за счет чего возникает тяга, выталкивающая внутренний воздух наружу.

На эффективность вентилирования помещения, при данном типе устройства вентиляции, влияют следующие факторы:

Правила организации вентиляции в жилых домах регламентированы положениями СНиП. Согласно этим нормативам, вентиляция в квартире должна обеспечивать бесперебойный воздухообмен не только в главных комнатах — залах и спальнях, но также и в подсобных помещениях — санузлах и кухнях.

В многоквартирных жилых домах вентиляция осуществляется путем естественного приточно-вытяжного воздухообмена, т. е использованный воздух удаляется при помощи вентиляционных шахт, проходящих в толще стен. а приток свежего воздуха извне, согласно расчетам, производится через двери и окна.

С каждым годом сокращается количество строительных компаний, которые предлагают услуги по расчету и установке естественной вентиляции в частных домах. Точка фокуса направлена на устройство искусственной, принудительной вентиляции. Однако, есть много сторонников природного образа жизни во всех его проявлениях.

Естественная вентиляция в частном доме стала менее популярной, но в системе функционирования найдется много положительных моментов:

Расстояние от вытяжки до плиты газовой и электрической

Если вытяжка подобрана грамотно, то по ширине она должна быть, либо равной плите, либо немного шире её. Для того, чтобы осуществить установку вытяжной системы, её следует правильно не только разместить, но и закрепить. Располагаться она должна в точности над поверхностью плиты.

Циркуляция воздуха, при организации системы вентиляции естественного типа, происходит благодаря разнице давления в вентиляционной шахте, за счет чего возникает тяга, выталкивающая внутренний воздух наружу.

На эффективность вентилирования помещения, при данном типе устройства вентиляции, влияют следующие факторы:

Циркуляция воздуха, при организации системы вентиляции естественного типа, происходит благодаря разнице давления в вентиляционной шахте, за счет чего возникает тяга, выталкивающая внутренний воздух наружу.

На эффективность вентилирования помещения, при данном типе устройства вентиляции, влияют следующие факторы:

Вытяжка из кухни через стену на улицу


Отвод вытяжки на кухне через стену на улицу: подробное руководство

Вытяжка — это часть системы вентиляции, которая выполняет функцию удаления отработанного воздуха из помещения.

Очень часто в многоквартирных домах вытяжные каналы на кухне не работают, т.к забиты мусором. Иногда случается так, что вытяжные каналы вообще отсутствуют, особенно в частных домах.

В таких помещениях трудно находиться: становится душно, воздух спертый и накапливаются неприятные запахи, растет влажность, иногда появляется плесень. Поэтому отработанный воздух обязательно должен удаляться из помещения. Как это сделать? Читайте ниже.

Законно ли бурение сквозного отверстия на кухне?

Согласно действующему законодательству, разрешение на бурение сквозного отверстия не требуется, если диаметр отверстия не превышает 200 мм.

Это положение закреплено в некоторых местных законодательных актах. Сошлемся на Постановление Правительства Санкт-Петербурга от 31 января 2017 года №40 под названием «Об утверждении Правил благоустройства территории Санкт-Петербурга в части, касающейся эстетических регламентов объектов благоустройства и элементов благоустройства». Там говорится следующее: «4. 6 Размещение систем кондиционирования и вентиляции без наружного блока с подачей воздуха через отверстие в стене диаметром до 0,20 м разрешается на всех фасадах без разработки проекта устройства архитектурного проема».

Можете попробовать поискать подобное постановление в своем городе, но, как правило, остальные города ссылаются на это постановление.

Можно ли вывести вытяжку в это отверстие?

По закону нельзя. Ваш отработанный воздух с кухонными запахами может попадать к соседям в окно.

На практике же, такие вытяжки почти никто не согласовывает,т.е. Вы делаете на свой страх и риск. А рискуете вы почти всегда: установка металлической двери (дверь должна открываться вовнутрь помещения, а не в подъезд), установка второй входной двери, остекление балконов. А теперь оглянитесь: в какую сторону всех открываются двери, есть ли остекленные балконы?  Размещение кондиционеров на фасаде требует согласования. У всех ли они согласованы? Механическая вытяжка также требует согласования, т. к вносите изменения в спроектированную вентиляцию дома.

Конструкция вытяжного канала в стене

  • Отверстие в стене необходимо диаметром 132мм, чтобы в него вошла беспрепятственно вентиляционная труба.

  • Необходимо искать с маркировкой d125. Некоторые полагают, что если засунуть 125 трубу в отверстие 132мм, то останется большой зазор. Это не так. Диаметр вентиляционной трубы указывается внутренний. Толщина стенок около 1,5мм, останется незначительный зазор, примерно 2мм с каждой стороны. Он закроется наружной решеткой.

    250р

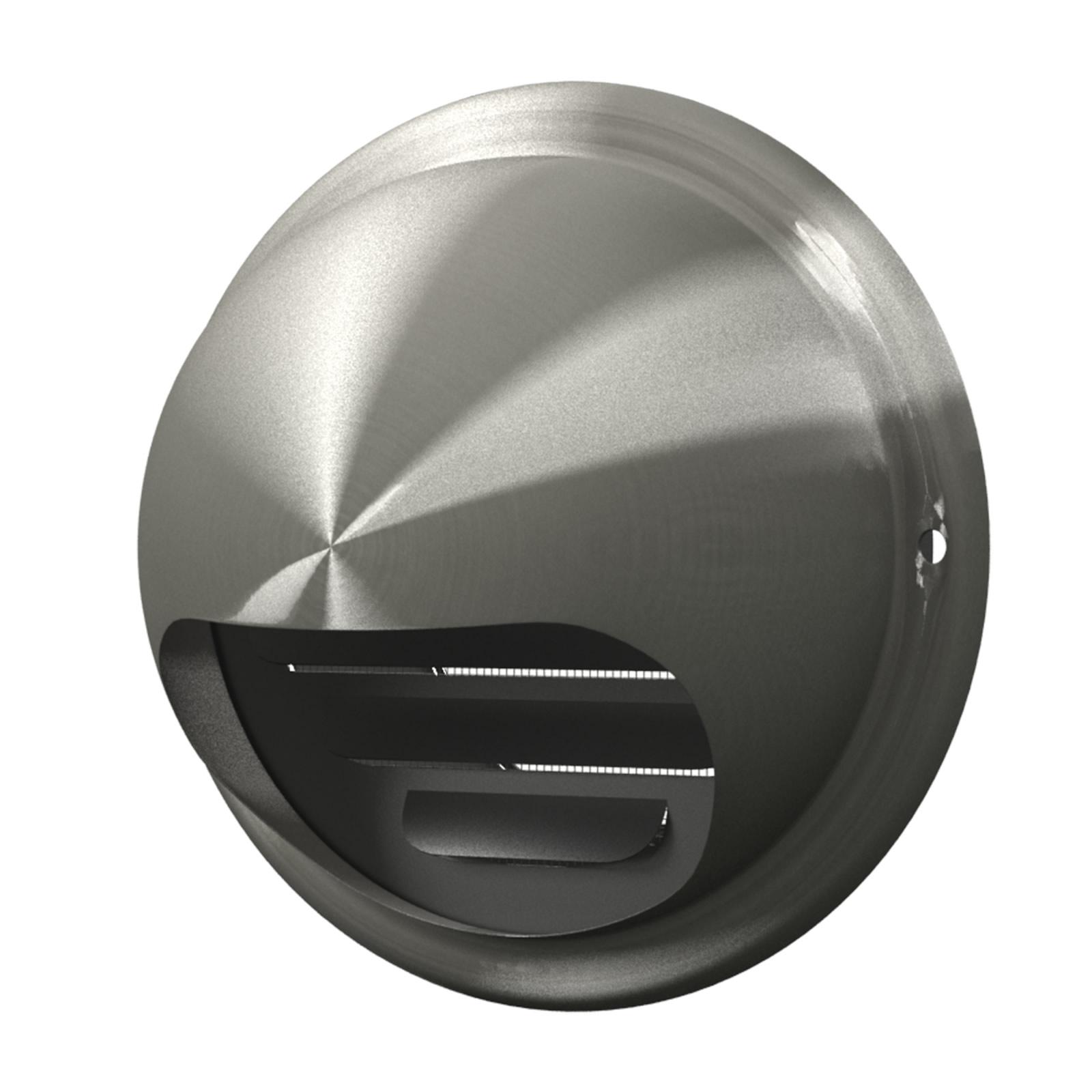

  • Рекомендуем устанавливать металлическую. Как вы уже догадались все элементы с диаметром d125. Если хотите установить пластиковую, то ищите изготовленную из атмосферостойкого пластика, иначе, под воздействием солнечных лучей она быстро разрушится: всего за несколько месяцев потеряет свою жесткость и сломается от малейшего прикосновения.

    Металлическая 350р, из атмосферостойкого пластика 150р

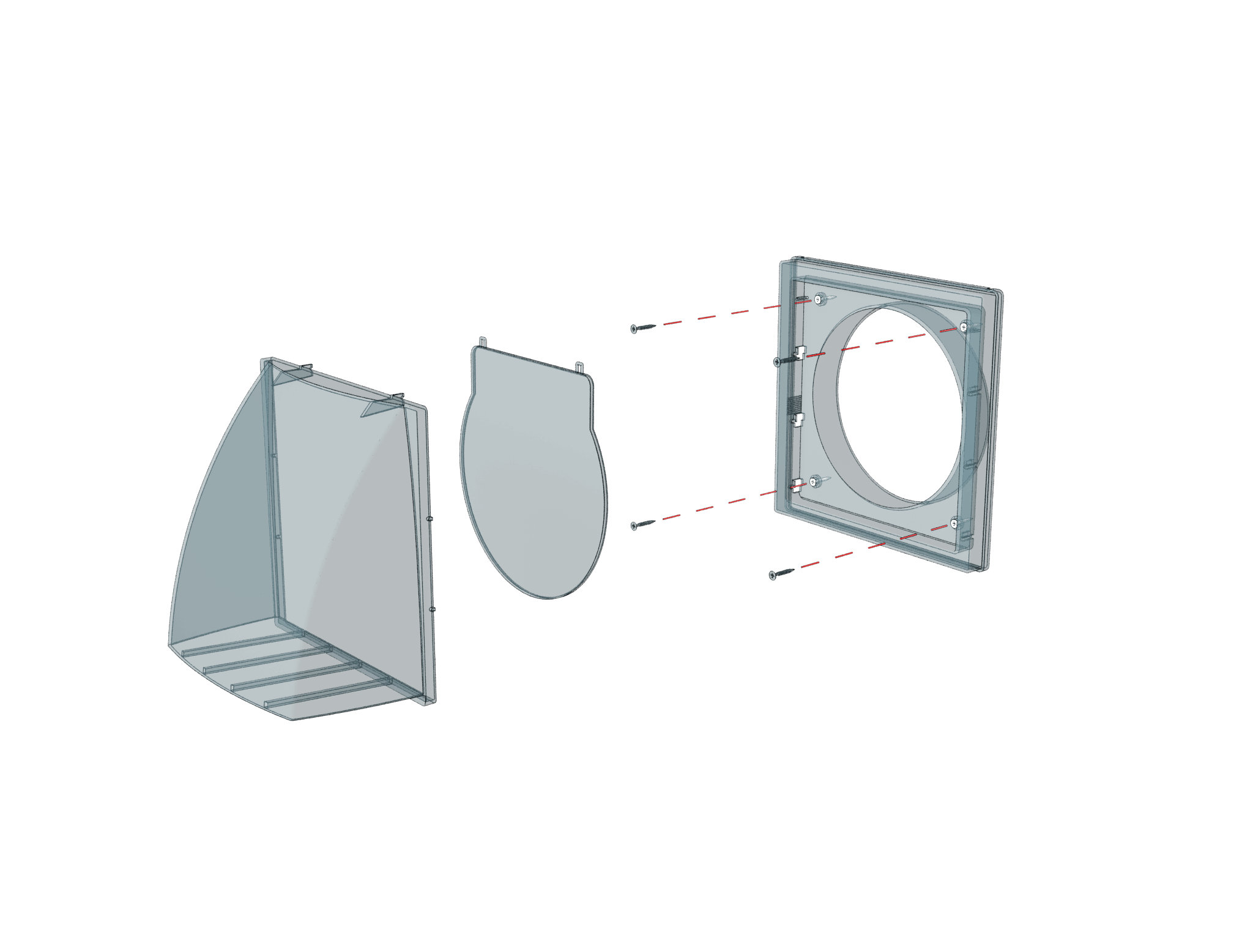

  • Необходим, чтобы в момент порывов ветра защищал вентиляционный канал. Расположите его ближе к уличной стороне, осью горизонтально.

    Вентиляционную трубу Вам нужно будет распилить (ножовкой), вставить обратный клапан, затем оставшуюся часть трубы.

    1 клапан — 90р

  • Рекомендуем Silent 200 CZ. Он имеет большой срок службы, его пластик безопасен для здоровья, имеет надежное подключение  проводов, высокая производительность соответствует реальной. Еще один немаловажный плюс, он тихий. О тесте вентиляторов смотрите видео чуть ниже.

    Смотреть видео

    Из недостатков можно отметить высокую стоимость, НО, съэкономив 500р, можно купить вентилятор, у которого производительность не соответствует заявленной! Лучше установить качественный и надежный вентилятор, который проработает много лет.

    Внешний диаметр фланца вентилятора 120мм. Оборачиваем его теплолентой (25р) несколько раз, чтобы плотно сел.

    3500р

Вентилятор нельзя выключать в зимний период. Он должен работать 24ч/7, иначе, при выключении, промерзнет и вентилятор, и вентканал. Чтобы канал не промерзал, нужно установить 3 клапана. Это работает как тамбур в подъезде. Система из 3 обратных клапанов создает 3 буферные зоны для воздуха, и перепад температуры становится плавнее. Можно поставить 2 клапана, но на практике только 3 клапана полностью исключают вероятность промерзания. Silent 200 не сможет протолкнуть воздушный поток сквозь 3 клапана, необходим высоконапорный вентилятор, который дороже.

Вентилятор Vort Quadro Micro 80 создает необходимое высоконапорное давление 265Pa (даже больше чем у модели Micro 100), поэтому поток воздуха протолкнется сквозь 3 клапана. Для сравнения, Silent 200 — 82Pa, вентиляторы за 1000р в хозтоварах — примерно 25Pa. Клапана следует размещать как можно ближе друг к другу, но так чтобы не мешали открываться.

Какой недостаток?

Высокая стоимость вентилятора

6600р

Если сделанное отверстие это единственный вытяжной вентиляционный канал, то лучше не присоединять к нему кухонную вытяжку, а оставить её для удаления воздуха вентилятором.

Задача вытяжки это избавиться от жира и неприятных запахов в воздухе. Загрязненный воздух можно либо удалить из комнаты, либо очистить. Современные вытяжки имеют фильтры, которые хорошо справляются с очисткой воздуха: жироулавливающие фильтры, эффективно очищают от жира, угольные фильтры — от неприятных запахов. Поэтому сейчас вытяжки имеют режим рециркуляции, когда воздух не отводится в вентканал, а попадает очищенный обратно в комнату. Есть минус режима рециркуляции: нужно менять угольный фильтр раз в полгода, они стоят около 1000р.

Читайте также: Какую выбрать вытяжку на кухню в М-Видео?

Вариант №2

Протянуть воздуховод.

Кухонные вытяжки невозможно держать всегда включенными, поэтому необходима система из 3 клапанов, защищающие от промерзания при выключении. Вытяжки их легко открывают, внутри них мощный центробежный вентилятор. Соединить канал нужно пластиковыми вентиляционными трубами d125. Можно уменьшить шум при работе в воздуховоде, обернув в порилекс (575р). В отличие от изолона он имеет клеящуюся поверхность.

Сделать довольно проблематично, но возможно. Для этого нужен перфоратор, несколько дней свободного времени и руки богатыря. На самом деле это нелегкое занятие, если никогда не делали такое отверстие, лучше не начинайте сверлить несущую стену у себя дома. В отличие от алмазного бурения при работе с перфоратором:

  1. образуется много пыли, которая покроет всю комнату.
  2. отверстие получится не ровным, поэтому придется разводить цементный раствор и замазывать пустоты.
  3. на выходе образуется воронка фото №1
  4. можно сжечь перфоратор

Найти сверлильщиков с оборудованием для алмазного бурения не трудно, смотрите на авито в своем городе.

Средняя цена 3000р

Если хотите чтобы работы сверления проходили на кухне без пыли и грязи, заказывайте бурильщиков, которые занимаются домашней вентиляцией. База вентиляционщиков. Как правило, на авито находятся строители, которые привыкли сверлить в строящихся домах, вентиляционщики — в квартирах с готовым ремонтом, поэтому они имеют дополнительное оборудование для сбора пыли и грязи при бурении стен.

Средняя цена бурения без пыли и грязи 4000р

Так работают строители:

А так вентиляционщики:

Кстати, перед началом сверления стены спросите: «Под каким углом получится отверстие?» Угол должен быть 0 градусов, чтобы клапана полностью закрывались, иначе они будут болтаться в воздухе приоткрытые.

Если хочется подешевле, с вентилятором, который не будет выключаться, то материалы+сверление отверстия без пыли и грязи получится около 8500р, исходя из средних цен в Центральной России. С учетом того, что Вы сами смонтируете и поездите по магазинам в поисках необходимых комплектующих. Большая сеть магазинов по вентиляционному оборудованию называется «Благовест», там вы можете найти большинство того, что нужно.

С возможностью выключения вентилятора получится уже дороже — около 11800р.

С подсоединением кухонной вытяжки 5000р + 480р за каждый метр воздуховода с шумоизоляцией.

ПОМНИТЕ! Если у Вас на кухне стоит газовая колонка, то ставить механическую вытяжку нельзя! В газовой колонке может образоваться обратная тяга, и тогда угарный газ пойдет в помещение. По этой причине каждый год случаются трагедии со смертельным исходом. Нормы написаны инженерами не просто так, они написаны чей-то кровью.

brizer-m.ru

Вытяжная вентиляция через стену на улицу: вытяжной клапан

Большинство новых материалов и готовых конструкций, внедренных в сферу строительства и отделки, практически полностью исключает свободное движение воздуха. Обеспеченная ими герметичность наряду с плюсами принесла веский минус – нарушение вентиляционных процессов.

Их просто необходимо восстановить, ведь, согласитесь, без регулярной поставки свежего воздуха в помещение в нем невозможно жить!

Мы знаем, как решается столь непростая проблема: вытяжная вентиляция через стену на улицу сформирует нормальное движение воздушных масс. Небольшое стеновое устройство обеспечит отвод отработанного потока и отличный воздухообмен.

Предложенная нами статья ознакомит с тонкостями выбора клапана для организации вытяжной вентиляции, с правилами его установки и эксплуатации. Представленную к рассмотрению информацию подтверждают фото-материалы, схемы и видео-инструкции.

Типичные проблемы с вентиляцией

Естественное вентилирование жилых помещений основано на наличии микрощелей, характерных для деревянных оконных конструкций. Через такие небольшие отверстия воздух регулярно поступал снаружи и удалялся из дома по устроенным в строительных конструкциях вентиляционным каналам.

Так в квартире осуществлялась постоянная смена воздушных масс, способствующая нормальному уровню влажности, удалению неприятных запахов и т.п.

Регулярное обновление воздушной массы, происходящее естественным образом через неплотное прилегание оконных створок и дверных полотен, а также путем проветривания, формирует оптимальный для жизнедеятельности микроклимат, удаляет избыток влаги, углекислоту и прочие вредные токсичные вещества

Неправильный воздухообмен в доме – проблема практически неизбежная при проведении мероприятий по сокращению теплопотерь. Устанавливая новые окна и двери, стремясь минимизировать утечку тепла, мало кто задумывается о вентилировании своего жилья.

Но вскоре проблемы проявляются в виде душной атмосферы, размножения плесени в ванной комнате и других подобных явлениях. Вскоре ненормальный микроклимат начинает негативно сказываться на состоянии здоровья тех, кто в таком доме проживает.

Вентиляционные приточные установки различного типа и вида помогают разобраться с избыточной герметизацией помещений, но для нормального вентилирования этого может оказаться недостаточно.

Тяга естественной вытяжной вентиляции часто оказывается слабой, а то и вовсе отсутствует. Из-за проблем с устройством вентиляционных конструкций часть воздушных масс, которые должны быть удалены из дома, проникает обратно.

Отсутствие вентиляции или неправильная ее организация опасна не только для жизни людей. Конденсирующаяся на поверхностях влага, не устраненная в результате вентилирования, становится причиной преждевременного выхода из строя конструкций, коммуникаций, отделки

На состоянии тяги в вентиляционной системе дома или квартиры отражается и температура воздуха на улице, вернее, разница температуры внутри помещения и снаружи.

В зимнее время этот разрыв достаточно большой, что обеспечивает хорошую тягу. Но в летний период разница температур наружного и внутреннего воздуха не настолько значительна, а это на качестве тяги сказывается не слишком хорошо.

По этим причинам следует задуматься о необходимости установить специальные вытяжные клапаны. Они обеспечат быстрое и эффективное удаление отработанного воздуха из жилища, а также предотвратят его обратное проникновение.

Застоявшийся затхлый воздух и излишне влажная среда способствуют расселению грибковых колоний, угрожающих проживающим серьезными заболеваниями и разрушением стройматериалов (+)

Разновидности вытяжных клапанов

Низкая эффективность вытяжной вентиляции чаще всего объясняется различными причинами, например, нарушением проходимости каналов или их герметичности.

В многоэтажных домах такие ситуации часто возникают из-за огрехов при проведении ремонта, а ликвидировать последствия ошибок и восстановить нормальное состояние вентиляционных ходов удается не всегда.

В зависимости от места установки вытяжной вентиляции используют горизонтальную или вертикальную модель клапана и вентилятор с достаточно высокой производительностью (+)

В таком случае вытяжные клапаны могут оказаться более чем уместными. Конструкция этих устройств очень проста, их основное назначение в том, чтобы пропускать потоки воздуха наружу и не позволять им проникать обратно. По типу установки такие клапаны разделяют на горизонтальные и вертикальные, все зависит от направления потока воздуха.

Если вытяжной поток должен двигаться вертикально, выбирают клапан с горизонтальной установкой. А для отведения воздуха по горизонтали нужен вертикальный клапан. Обычно модели вытяжных клапанов комплектуются вентилятором. Они применяются там, где удаление воздуха из помещения нужно проводить принудительно.

Еще один существенный момент – уровень шума, который издает работающее устройство. Чем ниже звуковые эффекты от раскрывающихся лопастей клапана и/или вращающегося вентилятора, тем лучше. Много полезных сведений можно найти в техническом паспорте изделия.

Выбирая вытяжной клапан, который будет установлен в стене, следует учесть толщину этой стены, а также материал, в котором придется проделать отверстие

Конструкция стенового устройства

Обычный вытяжной клапан состоит из трех основных частей:

  • фланца;
  • заслонки;
  • декоративной решетки.

Круглый фланец – это соединительный элемент, который позволяет подключить клапан к вентиляционному каналу. Решетка представляет собой декоративный элемент, который просто маскирует дыру в стене, а также предотвращает случайное попадание внутрь крупного мусора. Основа конструкции – заслонка.

Это подвижный лепесток, круглой или квадратной конфигурации, закрепленный на оси. Он может открываться только в одну сторону, обеспечивая правильное передвижение воздушного потока. Конструкция может также включать отвес, который позволяет оставить клапан в закрытом состоянии, если отключен вентилятор.

Осевой вытяжной вентилятор состоит из таких элементов как кабель электропитания (1), воздухозаборная решетка (2), выключатель (3), кабель выключателя (4), крыльчатка (5), жалюзи (6)

Для промышленных объектов обычно рекомендуется выбрать клапан с хорошими взрывозащитными характеристиками, но для жилых помещений значение имеют другие особенности. Например, полезным будет наличие резиновой прокладки, которая позволяет уменьшить количество шума.

Одним из распространенных вариантов вытяжного клапана является конструкция типа “бабочка”. Она представляет собой две лопасти, закрепленные на центральной оси. Другая популярная конструкция таких устройств называется лепестковой, она включает ряд параллельно установленных лопастей, которые движутся по принципу жалюзи.

Установка осевого вентилятора для вытяжного типа вентиляции производится по единой для всех систем схеме:

Такой вентилятор часто монтируют в санузлах, ванных комнатах.

Обоснованный выбор подходящего варианта

Чаще всего вытяжные клапаны вентиляции в стену выполняют из металла или прочного пластика. Для условий повышенной температуры и влажности, например, для бани, пластиковые изделия не подходят, но они превосходно зарекомендовали себя в менее сложных ситуациях.

Подбирая клапан, следует учитывать его сечение: прямоугольное или круглое.

Самый же важный показатель – скорость воздушного потока, на который рассчитано устройство. Наиболее распространенными считаются модели, рассчитанные на поток 4-6 м/с.

Для организации принудительного вытяжного вентилирования в квартире или доме можно использовать конструкцию, состоящую из вентилятора и обратного клапана

Если клапан подбирается для системы естественного вентилирования, очень важно, чтобы элементы заслонки клапана чутко реагировали даже на небольшие потоки воздуха. Но для систем со слабой тягой наличие вытяжного вентилятора обязательно, поэтому подобная чувствительность не нужна.

Но здесь важно выбрать вентилятор, который подойдет по мощности в зависимости от объема помещения, для которого подбирают устройство. Так, для кухни рассчитывают мощность вентилятора, используя повышающий коэффициент, равный десяти, а для санузла этот показатель может составлять семь единиц.

В многоэтажных домах трубу вытяжной вентиляции необходимо выводить на один метр выше кровли, чтобы неприятные запахи не проникали с нижних этажей на верхние.

Тонкости сооружения вытяжной вентиляции в стене

В частных домах и даже в многоэтажных строениях во многих случаях удобнее сделать вентиляционный выход прямо через стену. Для этого используются модели вытяжных клапанов с вентилятором, который вставляют в предназначенную для их расположения монтажную муфту.

Можно также использовать накладные модели вентиляторов, которые крепятся на внутренней стороне стены.

Для монтажа вытяжного вентиляционного клапана в стене сначала нужно сделать разметку и просверлить в ней отверстие нужного размера

Для установки такой простой конструкции понадобится проделать достаточно большое отверстие под установку вентиляции в наружной стене дома. Но сначала нужно выбрать подходящее устройство.

Модели с ручным управлением имеют демократичную цену, но они крайне неудобны в эксплуатации, поскольку придется постоянно помнить о необходимости включить или отключить вытяжной клапан.

Вытяжной вентилятор устанавливают с внутренней стороны отверстия, сделанного в стене, а обратный клапан и защитную решетку – с наружной стороны

Чтобы автоматизировать процесс, можно использовать таймер. Нужно будет выбрать временной график, в соответствии с этими настройками клапан будет включаться и отключаться в заданное время. Более эффективным может оказаться использование датчика, реагирующего на уровень влажности в помещении.

В этом случае устройство начнет работу, когда воздух в помещении станет слишком влажным, в при снижении влажности вентилятор остановится. Выбирая устройства автоматического регулирования, следует убедиться, что при отключении электропитания установленные ранее настройки сохраняются.

Чтобы обеспечить хороший воздухообмен в помещении, необходимо использовать достаточно мощный вентилятор. Слабый в этом отношении агрегат просто не справится с перемещением большого объема воздушных масс, в результате вентилирование будет недостаточно эффективным.

Выбор места для установки стенового вентиляционного клапана ориентирован на требования, указанные в инструкции производителем устройства

При расчетах обычно пользуются простой формулой:

М=О*В

Где:

  • М – необходимая мощность вентилятора;
  • О – объем помещения, в котором будет установлено устройство;
  • В – повышающий коэффициент воздухообмена.

Вычислить объем комнаты, как известно из школьного курса математики, можно как произведение площади и высоты помещения. Коэффициент воздухообмена определяют в зависимости от назначения помещения.

Этот показатель должен составлять:

  • для отдельного туалета – 8;
  • для кухни – 15;
  • для ванной комнаты или совмещенного санузла – 20.

Остается лишь определить объем комнаты и умножить его на соответствующий коэффициент, чтобы получить показатель, который поможет выбрать клапан с достаточно мощным вентилятором. Не стоит брать чрезмерно мощную модель, это вызовет только ненужные расходы и не скажется благоприятно на процессе вентилирования.

При расчете мощности вытяжного вентилятора необходимо учитывать чувствительность такого оборудования к сопротивлению системы. Наличие декоративной решетки и клапана может понизить скорость перемещения воздушного потока в три-пять и даже в десять раз. Поэтому не стоит выбирать устройство с минимальными размерами и мощностью.

Производительность вентилятора должна быть достаточной для того, чтобы через клапан уходил отработанный воздух из смежных помещений, а не только из той комнаты, в которой установлено устройство. Перед началом работ по установке вытяжного клапана с вентилятором, необходимо выбрать подходящее место.

Отверстие для вытяжного клапана лучше всего делать в верхней части наружной стены, такая позиция способствует эффективному отведению отработанного воздуха

Для этого используют стену, которая максимально удалена от места, где производится забор свежего воздуха. Обычно приточную вентиляцию устанавливают в стенах или окнах таких помещений как спальня или гостиная.

Для вытяжной вентиляции больше подходит кухня или санузел. В результате с отработанным воздухом отводятся также неприятные запахи, избыточные водяные пары и т.п.

Отверстие для вытяжного клапана нужно делать в верхней части стены. Сначала выполняют разметку, затем начинают сверление. Отверстие подходящих размеров делают дрелью и перьевым кольцевым сверлом. Иногда приходится использовать специальный инструмент с алмазной насадкой.

Отверстие для вытяжного клапана должно по размерам и конфигурации соответствовать размерам вентилятора. Обычно это круглое устройство, но иногда удобнее использовать устройство с квадратным корпусом. В этом случае отверстие под клапан нужно выдолбить с помощью перфоратора с насадкой в виде лопатки.

Диаметр и форма отверстия в стене для установки вытяжного клапана должны соответствовать характеристикам вентилятора, которым комплектуется устройство

Такие работы обычно сопровождаются большим количеством пыли, от которой не спасает даже использование промышленного пылесоса. Необходимо перед началом сверления накрыть поверхности пленкой или другими подходящими материалами, чтобы защитить их от загрязнений.

Для сверления особо толстых наружных стен из прочных материалов можно использовать машину колонкового сверления. Это дорогое оборудование, которое дешевле арендовать, чем покупать. Специализированные фирмы предоставляют услугу колонкового сверления по относительно невысокой цене, которая зависит от глубины сверления и материала стены.

Для сверления толстых стен при монтаже вытяжного клапана принудительной вентиляции можно арендовать аппарат колонкового бурения, который может справиться практически с любым материалом

Во время работы такого оборудования используется водяное охлаждение. Одновременно используется устройство для сбора отработанного материала и воды, но ее часть все же попадет на стену, этот момент следует учесть перед началом работ.

После того, как отверстие подготовлено и очищено от пыли, в него необходимо вставить муфту, она поставляется в комплекте с клапаном.

Теперь нужно отметить места крепления вентилятора. Устройство фиксируют на стене через предназначенные для этого отверстия. В качестве крепежа чаще всего используют дюбеля-распорки. Обычно между муфтой и стеной остается небольшой просвет, через который в дальнейшем может проникать воздух.

Все такие щели аккуратно задувают монтажной пеной, которая обеспечит конструкции необходимую герметичность. После этого можно начинать установку вытяжного клапана. Действовать следует очень осторожно, чтобы не повредить сам клапан во время установки и не допустить попадание внутрь него строительного мусора.

После установки нужно убедиться, что створки клапана движутся свободно, не заедают. После этого на наружной стороне стены дома нужно установить декоративную решетку, которая закроет отверстие и придаст конструкции эстетичный вид.

Чтобы улучшить эффективность работы вытяжного клапана и снизить вероятность его промерзания в зимний период, рекомендуется вокруг муфты уложить слой теплоизоляционного материала. Этот момент нужно учесть при вычислении диаметра отверстия под вытяжной клапан.

Некоторые мастера считают муфту, которой комплектуется вытяжной клапан, недостаточно прочной. Они отмечают, что при необходимости монтажа муфта может быть случайно повреждена, и рекомендуют заменить ее отрезком более прочной пластиковой трубы соответствующего диаметра.

Конструкция вытяжной вентиляции должна быть герметичной, поэтому после установки основных элементов устройства щели необходимо задуть монтажной пеной

Если такая труба окажется немного шире, чем вентилятор, который в нее вставляют, можно сделать подмотку из изоленты или другого подходящего материала, чтобы устройство входило достаточно плотно.

Изнутри вентилятор следует обеспечить электропитанием. Кабель подводят к электрощитку, при подключении в целях безопасности используют легкоплавкие предохранители.

При установке вытяжного клапана в туалете, ванной электропитание можно подключить таким образом, чтобы вентилятор включался одновременно с освещением. В этом случае таймер можно установить на отключение спустя определенный срок после того, как будет выключен свет.

Чтобы вытяжная вентиляция в туалете и ванной работала эффективно, следует обеспечить приток воздуха в эти помещения. Обычно для этого внизу дверей устанавливают специальные вентиляционные решетки.

Вытяжной вентилятор закрепляют на стене с помощью дюбелей, которые входят в комплект, а затем закрывают специальной решеткой

В процессе эксплуатации вытяжного клапана следует считаться с такой проблемой, как возникновение засоров. Если внутрь устройства проникнет мусор, это может привести к поломке клапана и затруднит работу вентилятора.

Если это произошло, устройство придется демонтировать, очистить от загрязнений и установить снова. Клапаны типа “бабочка” в зимнее время могут покрываться слоем льда, что также приводит к проблемам в работе механизма.

Выводы и полезное видео по теме

Подробно процесс монтажа вентилятора и обратного клапана через стену описан в этом видеоматериале:

Здесь продемонстрирована работа высокомощного вытяжного вентилятора с обратным клапаном. Устройство отличается повышенной прочностью и низким уровнем шума во время работы:

Вытяжная вентиляция – необходимый элемент для нормального воздухообмена в доме. Если она установлена правильно, то в жилых помещениях будет поддерживаться нормальная влажность и благоприятный для здоровья людей микроклимат.

Имеете опыт в монтаже стенового вентканала? Или остались вопросы по теме? Пожалуйста, делитесь своим мнением и оставляйте комментарии. Форма обратной связи расположена ниже.

sovet-ingenera.com

Вытяжная вентиляция через стену на улицу — Лучшие фасады частных домов

Один из наиболее распространенных вариантов вывода вентиляционной трубы из квартиры или частного дома – отверстие в стене. Его используют для притока и для отвода отработанного воздуха. Чаще всего через стену на улицу протягивают вентиляцию санузла или кухни. О том, как сделать вентиляционное отверстие в стене, какие инструменты использовать и как изолировать получившуюся дыру, не нарушив термоизоляцию, читайте далее.

Схемы вентиляции через стену

В квартирах или частных домах наиболее рационально обустройство вентиляции через стену:

  • с естественной тягой;
  • с механическим оттоком;
  • комбинированной.

Естественная вентиляция основывается на принципе сквозняка. Воздух передвигается благодаря разнице давлений и температуры внутри квартиры и за ее пределами. Такая система не зависит от источников энергии и представляет собой конструкцию из воздуховодов и отверстий, как правило, выходящих через стены.

Естественная вентиляция широко использовалась при строительстве старых многоэтажных домов, в современных зданиях значительно реже.

Одна из проблем, возникающих при ее эксплуатации – отсутствие притока воздуха. Подразумевается, что свежий воздух проникает в помещения через щели между оконными створками, открытые форточки. Однако современные окна обеспечивают практически полную герметизацию. Поэтому жильцы решают проблему самостоятельно, вытягивая вентиляцию через стену на улицу, устанавливая приточные клапаны.

Общедомовые вытяжки тоже зачастую работают плохо, но сделать проход вентиляции из санузла через стену можно не во всех квартирах. Значительно проще соорудить вентиляцию в стене частного дома. Желательно запроектировать узел прохода вентиляции через стену заранее, увязав его со всеми остальными конструкциями.

Механическая или естественная?

Планируя вентиляцию в наружной стене, определитесь с системой. Одними из важнейших показателей воздухообмена являются скорость движения и температура.

Видимо поэтому люди чувствуют себя хуже в помещениях с вентиляторами. Но в некоторых случаях без механики не обойтись. Например, если нет возможности сделать широкие вытяжные каналы в наружной стене для вытяжной вентиляции. Чем выше скорость движения потока воздуха, тем меньше сечение вентканала. Поэтому зачастую в наружных стенах вентиляцию устанавливают механическую. Целесообразнее механическое побуждение и в помещениях большой площади.

Комфорт достигается при меньшей скорости перемещения воздушных масс. Скорость движения воздуха в естественной вентиляции в стене квартиры не более 1 кубометра в час, тогда как при механической может достигать 5 кубометров в час.

Приточные устройства вентиляции в стенах

Естественная вентиляция будет работать удовлетворительно, если на противоположной стене от вытяжного отверстия расположить приточный клапан.

Приточные клапаны для прохода вентиляции через стену производятся из ПВХ различных моделей и форм:

Места монтажа вентиляции в стене:

  • между подоконником и батареей;
  • в створке пластикового окна;
  • возле окна, как можно ближе к потолку.

Если выводить вентиляцию на улицу через стену, в регионах с холодными зимами через клапан будет проникать ледяной воздух. Возможно даже обледенение прилегающего участка стены.

Чтобы избежать неприятностей сделайте проход вентиляции через стену над радиатором.

Холодный воздух будет сначала прогреваться батареей, а уже потом проникать в помещение.

Монтаж приточного клапана

Монтаж вентиляции в стену не сложен, но требует аккуратности:

  • На стене карандашом обозначьте место размещения клапана;
  • Как сделать отверстие для вентиляции в стене: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм. Отверстие сделайте с уклоном на улицу приблизительно для оттока конденсата и атмосферных осадков;
  • В канал проденьте воздуховод. Некоторые модели продаются уже утепленные. Другие утепляются самостоятельно с помощью минеральной ваты. Ею очень аккуратно проложите все пустоты между воздуховодом и стеной. Оставшиеся щели заполните монтажной пеной. В местах отсутствия утепления будет появляться конденсат;
  • Теперь следует сделать разметку для крепления корпуса и прикрепить его с помощью дюбелей или шурупов;
  • На внешний оголовок наденьте защитную сетку, на внутреннюю – крышку.

В зависимости от конструкции клапаны могут оснащаться фильтрами, заглушками и другими приспособлениями. Но независимо от «навороченности» порядок установки одинаков.

Вытяжные устройства в стенах домов

В некоторых случаях удобнее прибегнуть к механическому отводу отработанного воздуха, то есть установить вытяжную вентиляцию через стену на улицу. Основной компонент системы – вытяжной вентилятор. Он встраивается в вытяжное отверстие в стене и прекрасно выполняет свои функции. В качестве бытовых представлены осевые модели. Некоторые из них оснащены жалюзи, которые предотвращают обратную тягу.

Вентилятор может запускаться вручную или автоматически по команде датчика влажности. Самые совершенные оснащены таймером, запускающим двигатель по заданному режиму.

Как вывести вентиляцию через стену – важный вопрос, но сначала следует рассчитать характеристики оборудования:

где М – мощность вентилятора, О – объем помещения, (чтобы его получить, перемножьте длину, высоту и ширину комнаты), В – воздухообмен в зависимости от назначения.

  • для кухни 15 крат;
  • для туалета 8 крат;
  • для ванной или душевой комнаты до 20 крат.

Наилучшее место для установки вентилятора в стене частного дома – на противоположной стороне от источника чистого воздуха, но не слишком близко к нему. В верхней части стены.

Для установки вытяжного вентилятора в стене квартиры необходимо просверлить круглое отверстие с помощью дрели и перьевого кольцевого сверла.

  • В готовое отверстие вставляется муфта, которая прилагается в комплекте.
  • Если для выбранной модели вентилятора требуется квадратное отверстие (бывает редко), используется перфоратор с лопаткой.
  • Далее делается разметка для крепления вентилятора. Он прикручивается к стене на распорочные дюбеля.

Подключаются к электропитанию вентиляторы через легкоплавкие предохранители, которые установлены в электрощитке.

Если вы сомневаетесь в собственных знаниях электрики, пригласите для подключения вентилятора мастера-профессионала.

Вентиляция через стену частного дома и квартиры с выходом на улицу Вентиляция с выходом на улицу: механическая и естественная схемы, монтаж приточного клапана, а так же вытяжные и приточный устройства.

Источник: strojdvor.ru

Обилие герметичных пластиковых окон в квартирах и домах сделали проблему вентилирования жилых помещений актуальной как никогда ранее. Но обеспечить жилище притоком свежего воздуха — это решение только части задачи. Чтобы создать в доме пригодный для жизни микроклимат, нужно позаботиться и о правильном удалении отработанных воздушных масс. Отличным выходом может стать вытяжная вентиляция через стену на улицу.

Типичные проблемы с вентиляцией

Естественное вентилирование жилых помещений основано на наличии микрощелей, характерных для деревянных оконных конструкций. Через такие небольшие отверстия воздух регулярно поступал снаружи и удалялся из дома по специальным вентиляционным каналам. Так в квартире осуществлялась постоянная смена воздушных масс, способствующая нормальному уровню влажности, удалению неприятных запахов и т.п.

Неправильный воздухообмен в доме — проблема практически неизбежная при проведении мероприятий по сокращению теплопотерь. Устанавливая новые окна и двери, стремясь минимизировать утечку тепла, мало кто задумывается о вентилировании своего жилья.

Но вскоре проблемы проявляются в виде душной атмосферы, размножения плесени в ванной комнате и других подобных явлениях. Вскоре ненормальный микроклимат начинает негативно сказываться на состоянии здоровья тех, кто в таком доме проживает.

Приточные вентиляционные установки различного типа и вида помогают разобраться с избыточной герметизацией помещений, но для нормального вентилирования этого может оказаться недостаточно. Тяга естественной вытяжной вентиляции часто оказывается слабой, а то и вовсе отсутствует. Из-за проблем с устройством вентиляционных конструкций часть воздушных масс, которые должны быть удалены из дома, проникает обратно.

На состоянии тяги в вентиляционной системе дома или квартиры отражается и температура воздуха на улице, вернее, разница температуры внутри помещения и снаружи. В зимнее время этот разрыв достаточно большой, что обеспечивает хорошую тягу. Но в летний период разница температур наружного и внутреннего воздуха не настолько значительна, а это на качестве тяги сказывается не слишком хорошо.

По этим причинам следует задуматься о необходимости установить специальные вытяжные клапаны. Они обеспечат быстрое и эффективное удаление отработанного воздуха из жилища, а также предотвратят его обратное проникновение.

Разновидности вытяжных клапанов

Низкая эффективность вытяжной вентиляции чаще всего объясняется различными причинами, например, нарушением проходимости каналов или их герметичности. В многоэтажных домах такие ситуации часто возникают из-за огрехов при проведении ремонта, а ликвидировать последствия ошибок и восстановить нормальное состояние вентиляционных ходов удается не всегда.

В таком случае вытяжные клапаны могут оказаться более чем уместными. Конструкция этих устройств очень проста, их основное назначение в том, чтобы пропускать потоки воздуха наружу и не позволять им проникать обратно. По типу установки такие клапаны разделяют на горизонтальные и вертикальные, все зависит от направления потока воздуха.

Если вытяжной поток должен двигаться вертикально, выбирают клапан с горизонтальной установкой. А для отведения воздуха по горизонтали нужен вертикальный клапан. Обычно модели вытяжных клапанов комплектуются вентилятором. Они применяются там, где удаление воздуха из помещения нужно проводить принудительно.

Еще один существенный момент — уровень шума, который издает работающее устройство. Чем ниже звуковые эффекты от раскрывающихся лопастей клапана и/или вращающегося вентилятора, тем лучше. Много полезных сведений можно найти в техническом паспорте изделия.

Читайте также:  Технология монтажа вентилируемого фасада
Как устроено такое изделие

Обычный вытяжной клапан состоит из трех основных частей:

Круглый фланец — это соединительный элемент, который позволяет подключить клапан к вентиляционному каналу. Решетка представляет собой декоративный элемент, который просто маскирует дыру в стене, а также предотвращает случайное попадание внутрь крупного мусора. Основа конструкции — заслонка.

Это подвижный лепесток, круглой или квадратной конфигурации, закрепленный на оси. Он может открываться только в одну сторону, обеспечивая правильное передвижение воздушного потока. Конструкция может также включать отвес, который позволяет оставить клапан в закрытом состоянии, если отключен вентилятор.

Для промышленных объектов обычно рекомендуется выбрать клапан с хорошими взрывозащитными характеристиками, но для жилых помещений значение имеют другие особенности. Например, полезным будет наличие резиновой прокладки, которая позволяет уменьшить количество шума.

Одним из распространенных вариантов вытяжного клапана является конструкция типа “бабочка”. Она представляет собой две лопасти, закрепленные на центральной оси. Другая популярная конструкция таких устройств называется лепестковой, она включает ряд параллельно установленных лопастей, которые движутся по принципу жалюзи.

Как выбрать подходящий вариант

Чаще всего вытяжные клапаны вентиляции в стену выполняют из металла или прочного пластика. Для условий повышенной температуры и влажности, например, для бани, пластиковые изделия не подходят, но они превосходно зарекомендовали себя в менее сложных ситуациях. Подбирая клапан, следует учитывать его сечение: прямоугольное или круглое.

Самый же важный показатель — скорость воздушного потока, на который рассчитано устройство. Наиболее распространенными считаются модели, рассчитанные на поток 4-6 м/с. Если клапан подбирается для системы естественного вентилирования, очень важно, чтобы элементы заслонки клапана чутко реагировали даже на небольшие потоки воздуха. Но для систем со слабой тягой наличие вытяжного вентилятора обязательно, поэтому подобная чувствительность не нужна.

Но здесь важно выбрать вентилятор, который подойдет по мощности в зависимости от объема помещения, для которого подбирают устройство. Так, для кухни рассчитывают мощность вентилятора, используя повышающий коэффициент, равный десяти, а для санузла этот показатель может составлять семь единиц.

В многоэтажных домах трубу вытяжной вентиляции необходимо выводить на один метр выше кровли, чтобы неприятные запахи не проникали с нижних этажей на верхние.

Вытяжная вентиляция в стене

В частных домах и даже в многоэтажных строениях во многих случаях удобнее сделать вентиляционный выход прямо через стену. Для этого используются специальные модели вытяжных клапанов с вентилятором, который вставляют в специальную муфту. Можно также использовать накладные модели вентиляторов, которые крепятся на внутренней стороне стены.

Для установки такой простой конструкции понадобится проделать достаточно большое отверстие под установку вентиляции в наружной стене дома. Но сначала нужно выбрать подходящее устройство. Модели с ручным управлением имеют демократичную цену, но они крайне неудобны в эксплуатации, поскольку придется постоянно помнить о необходимости включить или отключить вытяжной клапан.

Чтобы автоматизировать процесс, можно использовать таймер. Нужно будет выбрать временной график, в соответствии с этими настройками клапан будет включаться и отключаться в заданное время. Более эффективным может оказаться использование датчика, реагирующего на уровень влажности в помещении.

В этом случае устройство начнет работу, когда воздух в помещении станет слишком влажным, в при снижении влажности вентилятор остановится. Выбирая устройства автоматического регулирования, следует убедиться, что при отключении электропитания установленные ранее настройки сохраняются.

Чтобы обеспечить хороший воздухообмен в помещении, необходимо использовать достаточно мощный вентилятор. Слабый в этом отношении агрегат просто не справится с перемещением большого объема воздушных масс, в результате вентилирование будет недостаточно эффективным.

При расчетах обычно пользуются простой формулой:

  • М — необходимая мощность вентилятора;
  • О — объем помещения, в котором будет установлено устройство;
  • В — повышающий коэффициент воздухообмена.

Вычислить объем комнаты, как известно из школьного курса математики, можно как произведение площади и высоты помещения. Коэффициент воздухообмена определяют в зависимости от назначения помещения. Этот показатель должен составлять:

  • для отдельного туалета — 8;
  • для кухни — 15;
  • для ванной комнаты или совмещенного санузла — 20.

Остается лишь определить объем комнаты и умножить его на соответствующий коэффициент, чтобы получить показатель, который поможет выбрать клапан с достаточно мощным вентилятором. Не стоит брать чрезмерно мощную модель, это вызовет только ненужные расходы и не скажется благоприятно на процессе вентилирования.

При расчете мощности вытяжного вентилятора необходимо учитывать чувствительность такого оборудования к сопротивлению системы. Наличие декоративной решетки и клапана может понизить скорость перемещения воздушного потока в три-пять и даже в десять раз. Поэтому не стоит выбирать устройство с минимальными размерами и мощностью.

Производительность вентилятора должна быть достаточной для того, чтобы через клапан уходил отработанный воздух из смежных помещений, а не только из той комнаты, в которой установлено устройство. Перед началом работ по установке вытяжного клапана с вентилятором, необходимо выбрать подходящее место.

Для этого используют стену, которая максимально удалена от места, где производится забор свежего воздуха. Обычно приточную вентиляцию устанавливают в стенах или окнах таких помещений как спальня или гостиная. Для вытяжной вентиляции больше подходит кухня или санузел. В результате с отработанным воздухом отводятся также неприятные запахи, избыточные водяные пары и т.п.

Отверстие для вытяжного клапана нужно делать в верхней части стены. Сначала выполняют разметку, затем начинают сверление. Отверстие подходящих размеров делают дрелью и перьевым кольцевым сверлом. Иногда приходится использовать специальный инструмент с алмазной насадкой.

Отверстие для вытяжного клапана должно по размерам и конфигурации соответствовать размерам вентилятора. Обычно это круглое устройство, но иногда удобнее использовать устройство с квадратным корпусом. В этом случае отверстие под клапан нужно выдолбить с помощью перфоратора с насадкой в виде лопатки.

Такие работы обычно сопровождаются большим количеством пыли, от которой не спасает даже использование промышленного пылесоса. Необходимо перед началом сверления накрыть поверхности пленкой или другими подходящими материалами, чтобы защитить их от загрязнений.

Для сверления особо толстых наружных стен из прочных материалов можно использовать машину колонкового сверления. Это дорогое оборудование, которое дешевле арендовать, чем покупать. Специализированные фирмы предоставляют услугу колонкового сверления по относительно невысокой цене, которая зависит от глубины сверления и материала стены.

Во время работы такого оборудования используется водяное охлаждение. Одновременно используется устройство для сбора отработанного материала и воды, но ее часть все же попадет на стену, этот момент следует учесть перед началом работ. После того, как отверстие подготовлено и очищено от пыли, в него необходимо вставить муфту, она поставляется в комплекте с клапаном.

Теперь нужно отметить места крепления вентилятора. Устройство фиксируют на стене через предназначенные для этого отверстия. В качестве крепежа чаще всего используют дюбеля-распорки. Обычно между муфтой и стеной остается небольшой просвет, через который в дальнейшем может проникать воздух.

Все такие щели аккуратно задувают монтажной пеной, которая обеспечит конструкции необходимую герметичность. После этого можно начинать установку вытяжного клапана. Действовать следует очень осторожно, чтобы не повредить сам клапан во время установки и не допустить попадание внутрь него строительного мусора.

После установки нужно убедиться, что створки клапана движутся свободно, не заедают. После этого на наружной стороне стены дома нужно установить декоративную решетку, которая закроет отверстие и придаст конструкции эстетичный вид. Чтобы улучшить эффективность работы вытяжного клапана и снизить вероятность его промерзания в зимний период, рекомендуется вокруг муфты уложить слой теплоизоляционного материала.

Этот момент нужно учесть при вычислении диаметра отверстия под вытяжной клапан. Некоторые мастера считают муфту, которой комплектуется вытяжной клапан, недостаточно прочной. Они отмечают, что при необходимости монтажа муфта может быть случайно повреждена, и рекомендуют заменить ее отрезком более прочной пластиковой трубы соответствующего диаметра.

Если такая труба окажется немного шире, чем вентилятор, который в нее вставляют, можно сделать подмотку из изоленты или другого подходящего материала, чтобы устройство входило достаточно плотно. Изнутри вентилятор следует обеспечить электропитанием. Кабель подводят к электрощитку, при подключении в целях безопасности используют легкоплавкие предохранители.

При установке вытяжного клапана в туалете электропитание можно подключить таким образом, чтобы вентилятор включался одновременно с освещением. В этом случае таймер можно установить на отключение спустя определенный срок после того, как будет выключен свет.

Чтобы вытяжная вентиляция в туалете и ванной работала эффективно, следует обеспечить приток воздуха в эти помещения. Обычно для этого внизу дверей устанавливают специальные вентиляционные решетки.

В процессе эксплуатации вытяжного клапана следует считаться с такой проблемой, как возникновение засоров. Если внутрь устройства проникнет мусор, это может привести к поломке клапана и затруднит работу вентилятора. Если это произошло, устройство придется демонтировать, очистить от загрязнений и установить снова. Клапаны типа “бабочка” в зимнее время могут покрываться слоем льда, что также приводит к проблемам в работе механизма.

Вытяжная вентиляция через стену на улицу: вытяжной клапан Для чего нужна вытяжная вентиляция. Установка клапана в стене. Рекомендации по выбору подходящей модели. Порядок монтажа. Фото и видео.

Источник: sovet-ingenera.com

Герметичные пластиковые окна в офисах и жилых домах породили другую проблему. Теперь помещения нуждаются в вентилировании. Но обеспечение жилища поступлением воздуха — это только часть решения проблемы. И если в многоэтажных домах такие конструкции запланированы сразу, то в частных нередко приходится думать об этом самому хозяину. Необходим и отток газов, попадающих в воздушные массы помещений. Для этой цели служит и вытяжная вентиляция через стену на улицу.

Вентиляция в частном доме

При проектировании загородных домов и городских коттеджей необходимо учитывать все мелочи. Особенно важна правильно установленная вентиляция в частном доме.

Механическую вентиляционную систему в этом случае можно обустроить несколькими способами. Но чаще всего используется вытяжная или приточно-вытяжная. Эти виды вентиляции обеспечивают максимально комфортный микроклимат в помещениях, сохранив целостность конструкций.

Как это сделать правильно в частном доме? Устройство вентиляционной конструкции реализуют в несколько шагов:

  • определяется объём чистого воздуха, который должен быть обеспечен соответственно нормам;
  • рассчитываются размеры необходимого воздуховода;
  • далее выбирается оптимально подходящая схема вентиляции в несущей стене;
  • готовится план для устройства воздушных каналов;
  • определяется место монтажа вентиляции;
  • монтируются устройства, обеспечивающие приток и вывод воздуха;
  • строится система воздухоотведения.
Читайте также:  Вентилируемые фасады из металлокассет

Профессионалы обращают внимание на то, что вентиляция с выходом в стену в частном домовладении принято проектировать изначально.

Системы вентиляционных конструкций бывают трех видов:

  • естественное вентилирование;
  • принудительная с помощью вентиляторов;
  • смешанная система.

Устраивается принудительная система несколькими способами:

  • с помощью вентилятора через окно;
  • продухов и выводящих каналов;
  • вытяжного отверстия в стене.

Для качественной работы конструкций, нужно правильно выбирать место расположения вытяжки. Приток и отток воздуха должны охватывать все места, являющиеся источниками запахов и пара.

Естественная система вентиляции

Функционирует естественный вид вентиляции полностью автономно. Циркулирует воздух в этом случае по устроенным продухам и каналам, расположенным в стенах. Воздух перемещается здесь по принципу сквозняков и не требует посторонних устройств. Установка и обслуживание такой вентиляции не требуют больших денежных затрат.

Естественная вентиляция присутствует чаще в старых зданиях и иногда в современных. В многоэтажных домах вентиляционные системы имеют выходные каналы в местах расположения вентиляционного стояка.

Чтобы правильно работала естественная вытяжная система, отверстия для притока воздуха располагаются на внешней стене внизу, а вытяжку выводят на противоположной стороне вверху или в другом помещении. Клапаны же могут располагаться в разных местах.

Вентиляционные вытяжки в современных домах, где поставлены пластиковые окна, не всегда нужны. В таких оконных системах уже предусмотрены приточные системы, оснащенные фильтрами и заслонками, позволяющими регулировать функционирование клапана.

Но там, где климат суров, приточные отверстия лучше делать под подоконником, рядом с отопительными трубами, чтобы воздух, попадающий снаружи, нагревался и проникал в помещение теплым.

Делают вытяжные отверстия дрелью с насаженным большим сверлом. Форма каналов обычно круглая. Есть, конечно, и квадратные формы каналов, но для их устройства требуется приложить больше усилий.

Принудительная вентиляция

В это отверстие укладывается трубка, отводящая воздух. Трубку так укладывают на утеплитель, чтобы не было щелей. Их можно заделывать строительной пеной.

Затем устанавливают клапан так, чтоб он не прикасался к трубке. Далее размечают крепеж.

Просверливают отверстия и монтируют в них дюбели. С помощью шурупов прикрепляют на стену корпус. На корпус наружи надевают крышку.

В системах принудительной вентиляции внутри трубки монтируют вентиляторы, позволяющие регулировать ее работу. К примеру, в случае длительного отсутствия хозяев, вентилятор можно установить так, чтобы он работал на минимальной мощности. Совсем отключать вентиляцию не рекомендуют.

Если в конструкции отсутствует электронагреватель, расход электроэнергии мал. Отверстия для воздуха располагают, направляя в место, где обитатели дома проводят больше времени.

Для подключения вентилятора, нужно провести проводку. Можно вентилятор оборудовать таймером, чтобы он сам включался через определенные промежутки времени.

Приточно-принудительная система

Такая вентиляция может распределять воздушные массы по помещению, но лишь в том случае, если в помещении есть воздуховоды. Для такого перемещения воздуха к вентиляционным устройствам присоединяют пластиковые или стальные отводы, концы которых закрывают решеткой.

Вентиляционная конструкция в туалете

В частных постройках устанавливают туалеты необязательно внутри помещения.

Туалет внутри здания

Вытяжку в туалете устраивают во время строительства. Но бывает и так, что столь немаловажная конструкция отсутствует, если туалет, к примеру, отсутствовал. Тогда вентиляционную систему нужно делать вместе с его обустройством. Если это упустить, в туалетной комнате будет скапливаться сырость, а потом появятся плесень и неприятные «ароматы».

Во избежание этого и устраивается вентиляция из туалета на улицу. Ее составляют:

  • воздуховоды;
  • приточные каналы;
  • вентиляторы в отверстии для вытяжки.

Воздуховодами являются трубы, которые проходят через чердак или стену. Вентиляторы необходимы для усиления тяги в воздуховоде.

Уличный туалет

Здесь также необходимо обустройство вентиляционных систем, причем не только кабинки, а и выгребной ямы. Ведь яма расположена непосредственно под кабинкой. Кроме неприятных запахов яма постепенно разрушает постройку. Во избежание накопления запахов можно спланировать яму на некотором расстоянии от кабинки с помощью труб канализации с системой смыва. Тогда дополнительной вентиляции не нужно будет делать.

Но возможен и вариант организации вентиляционной конструкции.

Если запах несильный, достаточно естественной вентиляционной конструкции. Но при сильных «ароматах» естественной вентиляции вряд будет хватать.

Схема естественной вентиляции максимально простая: внизу одной стены проделывают приточный канал. Вверху противоположной стены делают вытяжное отверстие. При несильных запахах эта вентиляция легко справляется со своей задачей.

В случае устройства принудительной вентиляционной системы вытяжное отверстие устанавливают вентилятор, работающий от электросети, потому в туалетную кабинку проводят электричество. Но следует позаботиться о безопасной проводке.

В случае расположения туалета на улице, необходимо также вентиляционное устройство и для выгребной ямы.

Вытяжная вентиляция через стену на улицу Как правильно выполняется вытяжная вентиляция через стену на улицу в помещениях различного назначения.

Источник: ventkam.ru

Вентиляция помогает обеспечить помещению нормальную атмосферу для жизнедеятельности. А для нормальной жизни в вашем доме нужно не просто обеспечить хороший приток свежего воздуха, но и добиться движения воздушных потоков при помощи приточно-вытяжных методов. И дабы осуществить комфортные условия для деятельности оборудования делают выход вентиляции через стену. А чаще всего на улицу выводят вентиляцию в таких помещениях, как кухня и ванная в многоэтажках. Безусловно, в данных комнатах простого присутствия хорошей естественной вентиляции будет недостаточно, так как перепады температур вызывают образование конденсата, в комнате начинает появляться неприятный запах, что часто приводит к дискомфорту жильцов дома.

Какие существуют виды вентиляции?

Все вентиляционные системы можно разделить на три основных типа, а именно:

При этом первый тип относится к полной автономной вентиляции. То есть циркуляция воздуха осуществляется без каких-либо дополнительных приборов или механизмов, без применения электричества. Она представляет собой установку в помещении каналов и продухов, которые чаще всего выводят вентиляцию через стену. В силу разницы давления и температуры между началом такой системы и ее концом осуществляется самый обычный природный процесс движения воздуха. Это все делается по принципу сквозняка.

Какой вариант вентиляции через стену самый лучший?

Естественно, если вы не хотите заморачиваться по этому поводу и тратить время на восстановление старой системы дома, то здесь есть крайне простое решение. В частности вы можете часто открывать дома все окна и двери, дабы квартира проветривалась. Такую «процедуру» нужно делать каждый день минимум по 15 минут. Еще одним способом является установка дорогих окон из пластика, которые обладают функцией микропроветривания. Они помогут вам поддерживать нужный микроклимат в квартире. Кроме этого, сегодня также можно приобрести современный кондиционер, который способен обсушивать или же увлажнять воздух в вашем доме, в зависимости от надобности. Также такие устройства сейчас могут вентилировать или дозировать воздух. И хотя данное устройство является крайне полезным, оно не может полностью справиться с вентиляцией квартиры.

Так, систему вентиляции в вашем доме можно устроить при помощи нескольких клапанов, которые встраиваются в стену. Мощность таких клапанов нужно подбирать в зависимости от размера комнат. На рынке сегодня можно также выбирать и между несколькими видами данных вентилируемых устройств. К самым простым можно отнести наиболее экономичные клапаны с наличием заглушки, которая открывается вручную. Они отличаются негабаритными размерами и общей бесшумностью. Для их монтажа нужно сделать отверстие в стене на 135 мм в диаметре. Такую вентиляцию через стену на улицу лучше всего устанавливать за батареями.

Это никак не испортит интерьер комнаты, и при этом свежий воздух будет прогреваться перед тем, как попасть в ваш дом. Тем не менее, климат квартиры будет зависеть от погоды на улице.

В основном, многофункциональные клапаны работают на базе вытяжных вентиляторов, которые встраиваются в форточку. Такие изделия включают в себя фильтра, решетку и калорифер. Но при этом нужно позаботиться об установке дополнительной звукоизоляции.

Данные устройства являются довольно-таки мощными и в то же время стоять не много. Кроме этого, температуру свежего воздуха, который поступает в дом, можно регулировать. Тем не менее, наиболее оптимальным вариантом для системы вентиляции через стену является устройство по типу приток-вытяжка, который будет установлен вместе с воздуховодом.

Здесь важно правильно выбрать мощность системы, для чего сперва нужно определиться с количеством воздухообмена. Так, нормальным считается приток 70 м3/час для одного человека. Воздушные массы должны идти от более чистых помещений, например, таких как зал или спальная, к более «грязным», к примеру, на кухню или ванную. Согласно с назначением помещения можно устанавливать такие значения притока-вытяжки в в м3/час:

  • для спальни нужно 250/200
  • для кухни 100/150
  • для ванны 50/50
  • для гостиной 200/250
  • для коридора 20 (так как здесь требуется только одна вытяжка).

А дабы снизить уровень шума от такой вытяжки нужно ее расположить как можно дальше от жилых комнат, а именно на балконе или на стене здания снаружи. Также в ванной или на кухне можно установить вытяжной вентилятор через стену, он избавиться от влажного воздуха и разных неприятных запахов. Таким образом, теперь вы знаете, как вывести вентиляцию через стену и, какой способ вентилирования наиболее подходит вам.

Как вывести вентиляцию через стену: выбираем наилучший способ Вентиляция помогает обеспечить помещению нормальную атмосферу для жизнедеятельности. А для нормальной жизни в вашем доме нужно не просто обеспечить хороший

Источник: stroy-king.ru

Сквозь стены: вентиляция на улицу

Даже если между Вами и свежим воздухом встала стена – и мы сейчас выражаемся не фигурально, – выход есть, и не один. Как сделать приточную вентиляцию через стену на улицу и как сделать это хорошо?

Приток и вытяжка – вот инь и ян любой вентиляции. Каким образом можно организовать то и другое? Куда впускать и откуда выпускать воздух? Кому подходит клапан в окне, а кому не обойтись без механической вентиляции через стену? Как сделать монтаж вентиляции в стене? Разбираемся.

Приточная вентиляция в квартире на улицу

Приточная вентиляция – это поступление свежего воздуха с улицы в квартиру. Недостатки притока напрямую влияют на самочувствие человека. Если в помещении не хватает свежего воздуха, то появляется ощущение духоты и физический дискомфорт, усталость, снижается работоспособность, утрачивается концентрация. В душном воздухе человек не чувствует себя отдохнувшим, даже если спит положенные 8-10 часов.

Читайте также:  Кассеты для вентилируемых фасадов

В жилом строительстве за редким исключением организован естественный приток, подразумевающий, что воздух заходит в дом неконтролируемо – через любые щели и отверстия в стенах и окнах. Естественный приток невидимый, неслышимый и бесплатный. Но, к сожалению, в большинстве случаев его оказывается недостаточно. Во-первых, современные строительные и облицовочные материалы, а также пластиковые стеклопакеты в окнах затрудняют прохождение воздуха. Во-вторых, даже в деревянном доме с деревянными окнами в летнее время приток воздуха будет минимальным из-за низкого перепада температур и давлений снаружи и внутри здания.

В этом случае нужно найти способ получать воздух снаружи дополнительно – из окна или из стены.

Вентиляция через окна

Самое очевидное – открывать окна на проветривание . Самое очевидное, но и зачастую самое неудобное. Вместе со свежим воздухом в квартиру попадает пыль и грязь, шум и запахи с улицы, а в холодное время года открытое окно чревато сквозняками и простудами.

Другой способ вентиляции через окно – приточный клапан , который устанавливается в раму окна. Так можно усилить естественный приток, создав дополнительное отверстие для притока воздуха. Это до некоторой степени улучшит ситуацию с притоком, но не изменит ее кардинально, потому что объем поступающего воздуха будет, как и раньше, зависеть от погодных условий.

Вентиляция в стене квартиры

Все прочие способы организации притока подразумевают поступление свежего воздуха через стену. Существуют два типа вентиляции через стену – естественная и механическая.

Естественная приточная вентиляция в стене организуется при помощи стенового приточного клапана . Принцип его действия в точности повторяет принцип работы оконного клапана: по сути, мы просто создаем дополнительное сквозное отверстие для прохождения воздуха, но контролировать его объем мы не можем.

При установке приточного клапана в стене здания необходимо учитывать климатические условия: в регионах с холодными затяжными зимами (большая часть России) стеновые клапаны промерзают сами и приводят к промерзанию стены вокруг.

Механическая приточная вентиляция через стену позволяет следить за объемом поступающего воздуха и регулировать его в соответствии со своими пожеланиями. Механическая вентиляция – это устройства с вентиляторами, которые принудительно нагнетают воздух снаружи.

Основные виды таких устройств:

Имеют несколько скоростей притока. Для холодных регионов желательно выбирать модели с функцией подогрева воздуха, иначе можно столкнуться с проблемой обмерзания, как и в случаях с клапанами.

Строго говоря, это не приточная, а приточно-вытяжная вентиляция. В корпусе рекуператора входящий уличный воздух до некоторой степени нагревается выходящим наружу воздухом. Правда, диапазон рабочих температур такого устройства ограничен. Например, работу рекуператора Mitsubishi Lossnay производитель рекомендует останавливать, если температура за окном опускается ниже 10°С, а влажность в помещении поднимается выше 40% (напоминаем, что 40% — нижняя граница нормы; для детских, например, рекомендуется даже более влажный воздух).

Такие устройства эффективны в наиболее широком диапазоне температур: от -40°С до +50°С благодаря нагревательному элементу. Входящий воздух попутно очищается от различных загрязнений.

Сквозные отверстия под приточную вентиляцию в стене

Для поступления воздуха снаружи необходимо проделать сквозное отверстие в стене – воздуховод. Для разных устройств понадобятся разные отверстия.

Диаметры вентиляционных отверстий в стене для распространенных устройств:

  • Приточные стеновые клапаны – 100-132 мм (клапан КИВ – 132 мм).
  • Проветриватели – 82-150 мм (Aeropac – 82 мм, iFresh – 125-150 мм).
  • Рекуператоры – одно отверстие 215-225 мм (рекуператор УВРК) либо два отверстия (для притока и вытяжки) по 80-90 мм с расстоянием 200-350 мм между ними (Mitsubishi Lossnay).
  • Бризеры – 132 мм.
Согласование сквозного отверстия под вентиляцию в стене

Действующие строительные нормы не предусматривают получения разрешительных бумаг на бурение в наружной стене сквозного отверстия диаметром менее 200 мм . Если же Вам требуется более широкое отверстие, то правильно будет обратиться в местную администрацию и согласовать работы с отделом архитектуры и градостроительства Вашего района. Предварительно вооружитесь документацией: попробуйте найти официальные правила содержания и ремонта фасадов зданий, разработанные для Вашего города.

Как сделать сквозное отверстие для приточной вентиляции в стене

Существует несколько способов бурения в зависимости от материала и толщины стены.

В тонкой деревянной стене можно проделать отверстия по периметру будущего воздуховода обычным сверлом, а потом аккуратно пробить или выпилить промежутки между отверстиями. Правда, этот способ не самый быстрый, и сквозное отверстие может получиться неаккуратным.

При работе с тонкой кирпичной кладкой (до 1 кирпича толщиной, 25 см) можно использовать перфоратор или мощную ударную дрель с коронками требуемого размера. Будьте готовы к тому, что работа эта долгая (возможно, придется выбивать какие-то фрагменты стены, если коронка «забуксует») и грязная – в самом прямом смысле, пыли и мусора будет очень много.

Для более толстых стен и стен из бетона оптимальный способ бурения – алмазная установка.

Толщина стен в типовом панельном жилом доме – от 30 до 38 см. В кирпичной многоэтажке стены обычно не тоньше полутора кирпичей – 38 см, а в холодных регионах достигают 64 см. Отделочный слой и утеплители добавляют еще несколько сантиметров.

Впрочем, и для тонких стен алмазное бурение подходит идеально. Во-первых, это намного быстрее, чем указанные способы. Например, стандартный монтаж бризера в стене типовой многоэтажки занимает не больше часа. Во-вторых, при алмазном бурении используются промышленный пылесос и водосборник, чтобы удалять пыль, грязь и воду (она необходима по технологии) во время работы. Алмазное бурение оставляет помещение чистым.

Бурение в стене отверстия под вентиляцию требует не только неплохих навыков обращения с инструментом, но и специального оборудования для проверки намеченной для сверления стены на предмет наличия арматуры и электропроводки.

Поэтому мы настоятельно рекомендуем доверить бурение сквозного вентиляционного отверстия в стене специалистам.

Воздуховод в стене обязательно нужно оснащать тепло- и шумоизоляционным материалом. Это, во-первых, предотвращает обмерзание стены, во-вторых, сокращает входящие шумы. Следите за тем, чтобы монтажная бригада не игнорировала этот важный шаг – вне зависимости от того, какое устройство Вам устанавливают.

Как располагать устройства приточной вентиляции на стене

Каждый тип устройств приточной вентиляции с креплением на стену имеет свои особенности расположения на этой самой стене.

Приточный клапан

Стеновой вентиляционный клапан нельзя устанавливать ближе 30 см от оконной рамы, потому что если клапан промерзнет, то может спровоцировать обмерзание стены и образования конденсата на окне. Поскольку из клапана будет дуть холодный воздух, его необходимо размещать так, чтобы струя воздуха не попадала на домочадцев. Например, на уровне верхней трети окна: так можно надеяться, что тепло от батареи отопления сможет до некоторой степени нагреть воздух из клапана.

Еще одна рекомендация – установить клапан напротив вытяжки, чтобы усилить приток за счет вытяжной тяги (если, конечно, вытяжка работает как следует).

Рекуператор

Рекуператоры обычно тоже размещают повыше, вне «зоны обитания» людей, потому что входящий через них воздух, хотя и теплее уличного, но заметно холоднее комнатного. Ни в коем случае не стоит размещать рекуператор около кровати, где Вы спите. Можно установить рекуператор на стене под потолком, отступив по 5-10 см от потолка, углов и оконных рам.

Проветриватели

Проветриватели размещают на стене с учетом расположения на приборе отверстий, через которые воздух входит в дом. Они могут обнаружиться снизу, сверху или по бокам прибора.

Если проветриватель не имеет нагревательного элемента, то можно попробовать разместить его около батареи (но не вплотную), чтобы выходящий из прибора холодный воздух смешивался с нагретым. Только выбирайте такое место, которое исключает длительное пребывание людей под струей холодного воздуха из проветривателя.

Если прибор не оснащен пультом управления, то не вешайте его высоко: Вам очень скоро надоест залезать на стул каждый раз, когда понадобится включить-выключить прибор, закрыть заслонку или отрегулировать скорость.

Бризер нагревает воздух до заданной Вами температуры автоматически – при помощи функции климат-контроля. Можно управлять им с дистанционного пульта или со смартфона (при наличии базовой станции MagicAir). Поэтому ограничений по установке бризера немного: 5 см от стен, пола или потолка, 30 см от окна.

Стена, на которой размещается бризер, должна быть гладкой и ровной, чтобы прибор плотно прилегал к отверстию воздуховода. Впрочем, это относится и ко всем прочим приборам вентиляции с креплением на стену.

Бризер нежелательно размещать напротив вытяжки, потому что нам не нужно «гнать» воздух в вытяжку, как в случае с приточным клапаном. Наоборот, свежий чистый воздух из бризера должен «рассеиваться» по комнатам.

Вытяжная вентиляция через стену на улицу

В многоквартирных домах вытяжные отверстия располагаются во внутренних стенах в кухне, ванной и туалете. Они ведут в общедомовую шахту, а оттуда – на крышу. Там душный, пыльный, наполненный испарениями и запахами воздух из квартир выходит через трубу на улицу. Усилить вытяжку можно при помощи вентилятора. Только помните о том, что между вытяжкой и притоком должен сохраняться баланс: мощная вытяжка при слабом притоке может «опрокинуть» вентиляцию. Она начнет всасывать в квартиру воздух из отверстий, вовсе для того не предназначенных. Например, из подъездной двери.

Если Вы строите дом и хотите вывести вытяжную вентиляцию не на крышу, а через наружную стену, то необходимо будет пробурить сквозное отверстие в стене и установить в него вытяжной вентилятор. Крайне желательно дополнить его обратным клапаном, который гарантирует, что воздух будет идти только в одном направлении – из дома наружу, а не обратно. И не забудьте об утеплении воздуховода для вытяжной вентиляции.

Что касается рекомендаций по бурению вытяжного отверстия, то они будут такими же, как и в случае с воздуховодом приточной вентиляции.

Сквозь стены: вентиляция на улицу Вентиляция через стену на улицу: как выбрать, 3 основных типа, особенности монтажа, в каких квартирах и домах можно установить вентиляцию с отверстием в стене

Источник: tion.ru

Поделитесь статьей в соц. сетях:

luchiefasady.ru

Как сделать вытяжку через стену на кухне: подробная инструкция и правила монтажа

Многие владельцы квартир приобретают кухонные вытяжки и подключают их к общедомовому каналу вентиляции. Однако делать это запрещено. Поскольку вентиляция жилого дома — это инженерная система со своими правилами эксплуатации, их нарушение может привести к частичной или полной потере функционирования. Лучше вывести вентканал на улицу. Вытяжка на кухне через стену необходима, чтобы исключить потребность в частом ремонте помещения. Если принудительно не удалять продукты испарения, они будут оседать на мебели и стенах.

Нормы и требования к кухонным вытяжным системам

Сечение воздуховода вентиляции на кухне делают круглым или квадратным. Оптимальное решение — установка воздуховода 13х13 см. При смещении его оси относительно отверстия вентиляции соединение выполняют при помощи гофрированной трубы.

Особенности выбора кухонной вытяжной системы:

  • На дешевые вытяжки монтируют осевые вентиляторы. Они эффективны только при подключении к короткому горизонтальному каналу через стену.
  • На подбор типа вытяжки влияет расстояние от выхода вентканала до плиты. Сечение выходного диаметра переходника между вытяжкой и воздуховодом должно соответствовать мощности прибора. Не следует покупать более мощный прибор. Эффективность вытяжки зависит от диаметра вентканала.

    Если это не учесть, устройство будет потреблять много энергии, но выдавать низкий КПД.

    Лучшей производительности можно добиться при работе вентилятора на средней и малой скорости.

  • Сперва обращают внимание на мощность вытяжки. Она измеряется в куб. м/ч. Многие ошибочно полагают, что чем больше этот показатель, тем лучше. Система предназначена для удаления нежелательных запахов и жировых взвесей, а не вентилирования помещения. Поскольку пропускная способность трубы 13х13 см составляет от 150 до 180 м³/ч, следует покупать прибор соответствующей мощности. Этот показатель соответствует нормативам воздухообмена по вытяжке СНиП — 60-90 м³/ч.
  • Высота вытяжки над плитой определяется типом кухонного оборудования — 75-85 см для газовых плит и 65-75 см — для электрических. В случае установки наклонной вытяжки ее монтируют на расстоянии от рабочей поверхности прибора в 55-65 см (газовые) и 35-45 (электрические).

Чтобы сделать вытяжку на кухне через стену, потребуется подобрать прибор с определенными характеристиками. При выборе слишком мощного устройства будет создаваться лишний шум, а часть продуктов сгорания все равно останется в помещении. Уровень шума, в соответствии с санитарными нормами, не должен быть больше 70-80 дБ. При следовании требованиям ГОСТ вытяжка будет работать наиболее эффективно.

Важно! Каждые 3 года проводят антикоррозийную окраску вытяжных шахт.

Для нормальной работы вытяжки отвод делают прямо на улицу через стену. Для этого прокладывают канал минимальной длины. Лучше выбрать трубу круглого сечения и обойтись одним-двумя поворотами. Для исключения протекания и промерзания канала устанавливают обратные клапаны. Перед монтажом вытяжки следует определиться с ее габаритами и размещением.

Расположение и размеры оборудования

Вытяжку на кухне устанавливают с учетом положения плиты и размеров комнаты. Лучше, если помещение имеет высокие потолки. В таком случае даже скромная вытяжка окажется привлекательным элементом интерьера.

По месту монтажа устройства делят на:

  • Угловые. Благодаря такому решению экономится пространство, а варочная поверхность становится доступнее.
  • Настенная. Одной стороной купол прилегает к стене, а второй — находится над плитой.
  • Островные. При большой площади кухни возможна установка конструкции островного типа. Ее помещают над кухонным оборудованием, которое стоит в центре помещения.

Вытяжки отличаются и по форме. К примеру, существуют наклонные и плоские модели.

Размер вытяжки должен быть равным площади рабочей поверхности плиты, или превышать ее на 5 см с каждой стороны. Основное правило при подборе размеров — пользоваться плитой должно быть удобно.

Розетку для вытяжки размещают под навесным шкафом или непосредственно в нем. Нередко ее помещают в кожухе, маскирующем воздуховод. Высота установки розетки от пола составляет около 190 см.

Выбор материалов вытяжного канала

При выборе вытяжного клапана, который будет вмонтирован в стену, учитывают ее толщину и материал, через который придется проводить канал вытяжки.

Лучше выбрать круглую оцинковку.

Такую трубу можно использовать как для создания канала в стене, так и для оборудования скрытого воздуховода. Утеплять трубу можно любыми материалами. Главное — чтобы изолятор был хорошим, и до него не могла добраться влага.

Можно обклеить трубу пенофолом с самоклеящейся стороной (10 мм). Снаружи устанавливают зонтик, защищающий канал от осадков. Лучше, если в нем будет 2 клапана — один снаружи, а второй внутри — для создания воздушной прослойки, препятствующей образованию конденсата.

При выборе материала для вытяжного канала стоит присмотреться к таким вариантам:

  • поливинилхлорид;
  • полипропилен;
  • полиэтилен;
  • полиуретан.

Пластиковые изделия просты в установке, они легкие и доступные. Поэтому такие материалы чаще всего используют при оборудовании вентиляционного канала на кухне в квартире. Однако пластиковые трубы не должны нагреваться выше +120 градусов, чтобы не выделять хлор.

Важно! При +5 градусах ПВХ теряет прочность и становится ломким, поэтому предпочтительнее выбирать полиэтиленовые изделия.

Наиболее прочным является армированный стальными элементами виниуретан. Его сложно повредить, а воздуховод можно развернуть под любым углом.

Создание и подготовка вентиляционного отверстия в стене

После создания схемы на стене следует просверлить в ней отверстие для крепления станины инструмента. В него забивают дюбель и вкручивают шпильку для фиксации станины. Затем станину крепят к стене и делают контрольные замеры.

Затем стоит соорудить водосток, по которому будет стекать охлаждайка сверлящей коронки. Ее можно сделать из металлической фольги.

Затем стену сверлят в несколько этапов:

  • Сперва проходят внутренний слой и вытаскивают бетонный цилиндр из коронки. Так он не будет мешать при дальнейшей работе.
  • Затем проходят внутреннюю часть фасадной плиты. Необходимо также достать цилиндр бетона.
  • Остается просверлить внешний слой плиты. После этого можно снимать инструмент со станиной.

Когда отверстие для вытяжки в стене выполнено, его следует подготовить к монтажу вентканала.

Затем необходимо собрать систему обратных клапанов. Они будут защищать канал от проникновения холодного воздуха с улицы. Поскольку клапанов будет несколько, в стене образуется своеобразный тамбур, исключающий промерзание воздуховода. Теперь можно закрепить вытяжку к стене.

Монтаж корпуса вытяжки

Плоские вытяжки устанавливают к нижней части подвесной мебели или к стене. При наличии угловой планки корпус устраивают в подвесной шкаф. Если установка вытяжки затруднена из-за расположения газовой трубы или стеновых выступов, используют сантехнические саморезы-шпильки. Их вкручивают в стену как дюбеля, а вытяжку закрепляют на определенном расстоянии от стены.

Важно! При правильной установке системы сохраняется достаточная тяга. Каждый поворот канала снижает мощность установки на 10%.

После монтажа обратного клапана снаружи стены его необходимо герметизировать. Затем вставляют утепленную трубу канала. На внутренней стене ее герметизируют и закрепляют квадратным элементом на 4 дюбеля. Теперь к ней можно подсоединять воздуховод.

Прокладка воздуховодов

Теперь осталось проложить до отверстия воздуховод. Для него подготавливают пластиковый или гипсокартонный короб. Такие материалы легко обрабатывать. Короб должен выдерживать нагрузку собственного веса и веса воздуховода. Для крепления каркаса под гипсокартонную конструкцию используют дюбеля.

Совет! Необходимо сделать соединения воздуховода полностью герметичными. Для такой задачи выбирают силиконовый герметик.

Последовательность работ при оборудовании воздуховода:

  • разметить расположение элементов;
  • высверлить в стене или потолке отверстия и зафиксировать металлические подвесы при помощи дюбелей;
  • последовательно установить элементы возховода;
  • загерметизировать стыки.

Затем можно укутать воздуховод шумоизоляцией, особенно если он будет помещен в гипсокартонную маскирующую конструкцию. Это поможет избавиться от лишнего шума.

Создание короба для маскировки воздуховодов

Поскольку воздуховоды представляют собой довольно массивные изделия, их следует закрыть коробом. Существует несколько вариантов:

  • Использование пластикового короба. Его устанавливают под потолком или над навесной мебелью. Изделия достаточно жесткие и легкие, поэтому устанавливать их очень просто.
  • Гипсокартонная конструкция. Для этого создается металопрофильный каркас. Дополнительно его можно оснастить осветительными приборами.

Перед тем, как замаскировать воздуховод, его обязательно проверяют на протечки.

Последовательность работ при создании гипсокартонного короба:

  • Делают разметку под короб. В местах соприкосновения вертикальных линий и точек основания короба проводят перпендикулярные линии. Они пересекаются под углом 90 градусов. Здесь будет расположен третий профиль.
  • Выполняют отверстия под саморезы. Их легко просверлить непосредственно через профиль.
  • Затем в отверстия вставляют дюбеля.
  • Профили крепят на саморезы.
  • Углы у вытяжки оформляют металлическим перфорированным уголком.
  • Профили соединяют поперечинами.
  • На каркас крепят листы гипсокартона. Внешний угол панелей закрывают декоративным уголком.

Осталось провести финишную отделку.

Чтобы восполнять запасы воздуха, которые иссякают при работе вытяжки, следует установить приточный клапан. Он способен обеспечить приток воздуха в количестве от 40 до 60 м³/ч. Он может быть самостоятельным устройством (стеновой) или дополнительным (устанавливается на пластиковые окна).

При покупке готового клапана следует сначала разобрать конструкцию. После разметки контура можно сверлить отверстие. Для самостоятельного устройства клапана в стене оно должно иметь диаметр 45 мм. В начале сверления диаметр должен быть 65 мм (на глубину 4 см). отверстие делают с уклонов вниз. Затем вставляют гильзу.

Трубка клапана должна быть обмотана изоляцией. Затем трубку клапана помещают в отверстие. Она должна немного выступать из стены внутри помещения. корпус клапана крепят на дюбели. После окончания работ в систему помещают фильтры, которые исключают попадание в комнату вредных частиц. Скорость, с которой будет регулироваться интенсивность притока воздуха, регулируют заслонкой.

Подключение вытяжки к вентиляции и электропитанию

При наличии в доме контура заземления и евророзеток при подсоединении системы провод подключают к клемме заземления. Ее обозначают тремя полосами, имеющими разную длину. Однако на вытяжке может отсутствовать разъем под заземление. В этом случае его необходимо создать самостоятельно. Для этого провод винтом прикручивают к металлическому корпусу.

Если евророзетка отсутствует можно заземлить систему подключением к глухой нейтрали от электрощита. В нем можно найти шину с готовым штырем для подсоединения провода. На нем уже накинут провод заземления (желто-зеленый). К этому креплению добавляют дополнительный заземляющий провод и протягивают его на кухню.

Кабель должен иметь сечение не меньше 2,5 мм² и быть медным многожильным. Свой провод следует накидывать поверх старого, затянув гайку с шайбой. Вытяжку следует подключать через автомат в 6 А.

Остается включить вилку вытяжки в сеть и наслаждаться работой системы.

Дважды в год следует прочищать вытяжку от гари. Это позволит избежать возгорания. При электрических работах следует соблюдать правила безопасности. При отсутствии необходимых знаний лучше обратиться к опытному электрику.

Соорудить вытяжную вентиляцию можно своими руками. Для этого стоит определиться с расположением ее элементов и особенностями подключения.

Мар 19, 2018Т С

ventilsystem.ru






Контакты

Официальное представительство Elikor Эликор в Москве

Электронная почта:[email protected]

Единый тел. +7 495 268-02-32

Вытяжка в стене | HouseDB.ru

Она выходит прямо на улицу. По скольку в зимнее время окна открывать уж никак не хочется, а естественная вентиляция не всегда эффективно справляется — подобная вытяжка будет довольно хорошим очистителем воздуха у вас на кухне.

Чтобы смастерить такую вытяжку собственными руками вам будет необходим вентилятор, оснащенный обратным клапаном, что не будет пропускать уличный воздух, диаметром под вентилятор пластиковая труба, а также пластмассовая вентиляционная решетка на фасаде дома.

На стене чертят круг, диаметр которого на несколько сантиметров превышает диаметр трубы вентилятора и перфоратором высверливают отверстия вдоль круга и посередине. После тем же перфоратором, либо молотком и зубилом выдалбливают отверстие, в которое будет свободно помещаться труба.

Для непосредственного ограждения вашей квартиры от различных запахов, излишней влаги, жиров, даже если присутствует вентиляция, устанавливается вытяжка в стене.

Трубу, с прикрепленным вентилятором к ней, укладывают в отверстие, а пустоты запенивают при помощи монтажной пены с обеих сторон. Труба должна быть ровной, не иметь никаких поворотов, поскольку в изогнутых трубах могут образовываться воздушные завихрения, что мешают их вытягиванию и создают шумы.

Следует отверстия делать рядом с окном, чтобы вы потом имели возможность самостоятельно дотянуться до них на фасаде и заделать их, иначе вам будет нужна помощь вышки или альпинистов. Так как вытяжка в стене работает на электричестве, необходимо подвести к ней кабель и оснастить ее выключателем.

Излишки монтажной пены после ее становления срезают, примыкания шпаклюют на фасаде фасадной, а изнутри обычной шпаклевкой. Дабы вытяжка в стене с улицы была защищена и украшала внешний вид здания, на фасаде ставится вентиляционная решетка.

Установка вентилятора в ванной является практически не заметной, общий вид помещения она никак не портит и приносит намного больше пользы чем природная вентиляция, так как под давлением вентилятора весь воздух высасывается.

Если не хотите, чтобы вытяжка в стене доставляла вам неудобства, не покупайте на нее дешевые вентиляторы, которые будут шумно и недолго работать.

Как правильно сделать вытяжку в частном доме с выходом в стену

Напоследок о важности полноценного притока

В доме – «термосе» с наглухо закупоренными окнами и входными дверьми происходит следующее:

  • воздух помещений влажный, тяжелый;
  • жильцам душно, часто открываются окна с целью проветривания;
  • из кухни и санузла медленно удаляются неприятные запахи;
  • газоиспользующее оборудование – бытовые плиты, духовки, проточные водонагреватели – плохо работает из-за недостатка кислорода.

Приточный клапан в наружной стене решает все перечисленные проблемы. Когда в дом поступает свежий воздух, то и вытяжка функционирует исправно. Вентиляционные элементы распределяются так: вытяжные каналы располагаются в более загрязненных помещениях (кухня, туалет), а клапаны притока – в жилых комнатах.

Watch this video on YouTube

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе

Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Приточные устройства вентиляции в стенах

устройство приточного клапана

Естественная вентиляция будет работать удовлетворительно, если на противоположной стене от вытяжного отверстия расположить приточный клапан.

Приточные клапаны для прохода вентиляции через стену производятся из ПВХ различных моделей и форм:

  • прямоугольной;
  • овальной;
  • круглой.

Места монтажа вентиляции в стене:

  • между подоконником и батареей;
  • в створке пластикового окна;
  • возле окна, как можно ближе к потолку.

Чтобы избежать неприятностей сделайте проход вентиляции через стену над радиатором.

Холодный воздух будет сначала прогреваться батареей, а уже потом проникать в помещение.

Монтаж приточного клапана

Монтаж вентиляции в стену не сложен, но требует аккуратности:

  • На стене карандашом обозначьте место размещения клапана;
  • Как сделать отверстие для вентиляции в стене: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм. Отверстие сделайте с уклоном на улицу приблизительно  для оттока конденсата и атмосферных осадков;
  • В канал проденьте воздуховод. Некоторые модели продаются уже утепленные. Другие утепляются самостоятельно с помощью минеральной ваты. Ею очень аккуратно проложите все пустоты между воздуховодом и стеной. Оставшиеся щели заполните монтажной пеной. В местах отсутствия утепления будет появляться конденсат;
  • Теперь следует сделать разметку для крепления корпуса и прикрепить его с помощью дюбелей или шурупов;
  • На внешний оголовок наденьте защитную сетку, на внутреннюю – крышку.

В зависимости от конструкции клапаны могут оснащаться фильтрами, заглушками и другими приспособлениями. Но независимо от «навороченности» порядок установки одинаков.

Естественная система вентиляции

Функционирует естественный вид вентиляции полностью автономно. Циркулирует воздух в этом случае по устроенным продухам и каналам, расположенным в стенах. Воздух перемещается здесь по принципу сквозняков и не требует посторонних устройств. Установка и обслуживание такой вентиляции не требуют больших денежных затрат.

Естественная вентиляция присутствует чаще в старых зданиях и иногда в современных. В многоэтажных домах вентиляционные системы имеют выходные каналы в местах расположения вентиляционного стояка.

Чтобы правильно работала естественная вытяжная система, отверстия для притока воздуха располагаются на внешней стене внизу, а вытяжку выводят на противоположной стороне вверху или в другом помещении. Клапаны же могут располагаться в разных местах.

Вентиляционные вытяжки в современных домах, где поставлены пластиковые окна, не всегда нужны. В таких оконных системах уже предусмотрены приточные системы, оснащенные фильтрами и заслонками, позволяющими регулировать функционирование клапана.

Но там, где климат суров, приточные отверстия лучше делать под подоконником, рядом с отопительными трубами, чтобы воздух, попадающий снаружи, нагревался и проникал в помещение теплым.

Делают вытяжные отверстия дрелью с насаженным большим сверлом. Форма каналов обычно круглая. Есть, конечно, и квадратные формы каналов, но для их устройства требуется приложить больше усилий.

Популярные устройства для горизонтальной системы вентиляции

Есть три устройства, которые сегодня используют для сооружения горизонтальной вентиляции, они же являются и самыми популярными.

  1. Приточные щели в пластиковых окнах.
  2. Воздушные клапаны.
  3. Вентиляторы разных конструкций.

С приточными щелями можно обойтись, если вытяжная шахта работает хорошо. Даже если она одна, а щели сделаны во всех комнатах хотя бы в одном окне. Если вытяжка не работает, то лучше устанавливать клапаны и вентиляторы.

Приточные клапаны

Приточная вентиляция в квартире или доме с установкой клапана – это реальная возможность контролировать воздухообмен. У этого прибора серьезные преимущества перед другими устройствами:

  • не нарушает дизайн комнаты и конструкцию окна;
  • его можно установить в любое время, даже после проведенного ремонта;
  • установить можно самому, не вызывая мастеров;
  • месторасположение – в любом месте;
  • возможность регулировать приток воздуха с улицы.

При этом производители сегодня предлагают традиционные клапаны с механической регулировкой, то есть, закрывать и открывать его можно руками через задвижку, и с электронной посредству дистанционного пульта управления. При этом в последнем можно выставлять температурный режим, который будет контролировать микроклимат в помещениях.

Провести установку приточного клапана в стену своими руками – не проблема. Для этого необходимо проделать сквозное отверстие в стене перфоратором и алмазной коронкой или буром (все зависит от размеров прибора), диаметр которых подбирается под диаметр клапан. Куда и вставляется приспособление. С наружной стены устанавливается решетка в мелкую сеточку, как защита от мусора, насекомых, птиц и мелких животных. С внутренней стороны специальный колпак, в котором вставлен фильтр, очищающий приточный воздух.

Вытяжной вентилятор

Как уже было сказано выше, вытяжная вентиляция через стену организуется в основном во влажных помещениях дома: кухня, ванная и туалет, кладовка и котельная. А также, если дом большой, в котором несколько комнат с большими габаритами.

Выше уже было обозначено, что место монтажа вентиляции: у пола и у потока. Нередко приточные отверстия делают рядом с окнами чуть ниже подоконника. Что касается вентиляторов, которые будут вытягивать отработанный воздух из комнат, то это или настенные модели, или канальные. Монтаж и того, и другого был описан выше.

Как располагать устройства приточной вентиляции на стене

Каждый тип устройств приточной вентиляции с креплением на стену имеет свои особенности расположения на этой самой стене.

Стеновой вентиляционный клапан нельзя устанавливать ближе 30 см от оконной рамы, потому что если клапан промерзнет, то может спровоцировать обмерзание стены и образования конденсата на окне. Поскольку из клапана будет дуть холодный воздух, его необходимо размещать так, чтобы струя воздуха не попадала на домочадцев. Например, на уровне верхней трети окна: так можно надеяться, что тепло от батареи отопления сможет до некоторой степени нагреть воздух из клапана.

Еще одна рекомендация – установить клапан напротив вытяжки, чтобы усилить приток за счет вытяжной тяги (если, конечно, вытяжка работает как следует).

Рекуператоры обычно тоже размещают повыше, вне «зоны обитания» людей, потому что входящий через них воздух, хотя и теплее уличного, но заметно холоднее комнатного. Ни в коем случае не стоит размещать рекуператор около кровати, где Вы спите. Можно установить рекуператор на стене под потолком, отступив по 5-10 см от потолка, углов и оконных рам.

Проветриватели размещают на стене с учетом расположения на приборе отверстий, через которые воздух входит в дом. Они могут обнаружиться снизу, сверху или по бокам прибора.

Если проветриватель не имеет нагревательного элемента, то можно попробовать разместить его около батареи (но не вплотную), чтобы выходящий из прибора холодный воздух смешивался с нагретым. Только выбирайте такое место, которое исключает длительное пребывание людей под струей холодного воздуха из проветривателя.

Если прибор не оснащен пультом управления, то не вешайте его высоко: Вам очень скоро надоест залезать на стул каждый раз, когда понадобится включить-выключить прибор, закрыть заслонку или отрегулировать скорость.

Бризер нагревает воздух до заданной Вами температуры автоматически – при помощи функции климат-контроля. Можно управлять им с дистанционного пульта или со смартфона (при наличии базовой станции MagicAir). Поэтому ограничений по установке бризера немного: 5 см от стен, пола или потолка, 30 см от окна.

Стена, на которой размещается бризер, должна быть гладкой и ровной, чтобы прибор плотно прилегал к отверстию воздуховода. Впрочем, это относится и ко всем прочим приборам вентиляции с креплением на стену.

Бризер нежелательно размещать напротив вытяжки, потому что нам не нужно «гнать» воздух в вытяжку, как в случае с приточным клапаном. Наоборот, свежий чистый воздух из бризера должен «рассеиваться» по комнатам.

Обоснованный выбор подходящего варианта

Чаще всего вытяжные клапаны вентиляции в стену выполняют из металла или прочного пластика. Для условий повышенной температуры и влажности, например, для бани, пластиковые изделия не подходят, но они превосходно зарекомендовали себя в менее сложных ситуациях. Подбирая клапан, следует учитывать его сечение: прямоугольное или круглое.

Для организации принудительного вытяжного вентилирования в квартире или доме можно использовать конструкцию, состоящую из вентилятора и обратного клапана

Самый же важный показатель — скорость воздушного потока, на который рассчитано устройство. Наиболее распространенными считаются модели, рассчитанные на поток 4-6 м/с.

Если клапан подбирается для системы естественного вентилирования, очень важно, чтобы элементы заслонки клапана чутко реагировали даже на небольшие потоки воздуха. Но для систем со слабой тягой наличие вытяжного вентилятора обязательно, поэтому подобная чувствительность не нужна

Но здесь важно выбрать вентилятор, который подойдет по мощности в зависимости от объема помещения, для которого подбирают устройство. Так, для кухни рассчитывают мощность вентилятора, используя повышающий коэффициент, равный десяти, а для санузла этот показатель может составлять семь единиц

В многоэтажных домах трубу вытяжной вентиляции необходимо выводить на один метр выше кровли, чтобы неприятные запахи не проникали с нижних этажей на верхние.

Наиболее рациональные схемы вентиляции через стену

Здесь надо учитывать два момента:

  1. Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
  2. Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.

Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.

Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.

С естественной тягой

По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.

Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.

Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.

Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.

С принудительной вентиляцией

В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:

  1. Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
  2. Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.

Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.

Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.

Комбинированные системы

Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.

Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.

Принудительная вентиляция

В это отверстие укладывается трубка, отводящая воздух. Трубку так укладывают на утеплитель, чтобы не было щелей. Их можно заделывать строительной пеной.

Затем устанавливают клапан так, чтоб он не прикасался к трубке. Далее размечают крепеж.

Просверливают отверстия и монтируют в них дюбели. С помощью шурупов прикрепляют на стену корпус. На корпус наружи надевают крышку.

В системах принудительной вентиляции внутри трубки монтируют вентиляторы, позволяющие регулировать ее работу. К примеру, в случае длительного отсутствия хозяев, вентилятор можно установить так, чтобы он работал на минимальной мощности. Совсем отключать вентиляцию не рекомендуют.

Если в конструкции отсутствует электронагреватель, расход электроэнергии мал. Отверстия для воздуха располагают, направляя в место, где обитатели дома проводят больше времени.

Для подключения вентилятора, нужно провести проводку. Можно вентилятор оборудовать таймером, чтобы он сам включался через определенные промежутки времени.

Приточно-принудительная система

Такая вентиляция может распределять воздушные массы по помещению, но лишь в том случае, если в помещении есть воздуховоды. Для такого перемещения воздуха к вентиляционным устройствам присоединяют пластиковые или стальные отводы, концы которых закрывают решеткой.

Проветриватели, бризеры — приточные клапаны с принудительным побуждением

Приточные клапаны естественной вентиляции, описанные выше, должны иметь небольшое аэродинамическое сопротивление. Их пропускная способность очень сильно зависит от климатических факторов — температуры наружного воздуха и давления ветра.

Эти особенности ограничивают пропускную способность клапанов, не позволяют оснастить клапаны эффективными устройствами для подготовки приточного воздуха.

Помещения в доме можно оснастить устройствами местной принудительной приточной вентиляции — проветривателями или бризерами.

Тот же сквозной канал в стене, с решеткой снаружи и тепло- и шумоизоляцией внутри. Но в помещении, на внутренней стороне стены монтируется электрический прибор. Дизайн и размеры проветривателей разных производителей отличаются, но принцип работы один. Воздух забирается с улицы вентилятором. Производительность зависит от скорости вентилятора — 10-160 м3/ч.

В проветривателях для очистки воздуха устанавливаются фильтры класса G или F (фильтры грубой и тонкой очистки). Некоторые модели оснащены электрическим устройством для подогрева воздуха.

Бризеры — это проветриватели с расширенными функциями. В бризере, в отличие от проветривателей, есть высокоэффективный НЕРА фильтр класса Н11. Перед ним стоит фильтр тонкой очистки класса F7, а после него угольный адсорбционно-каталитический фильтр для очистки воздуха от вредных газов.

Бризеры, как правило, имеют микропроцессорную систему управления с климат-контролем, LCD экраном и дистанционным управлением с пульта.

Воздушные фильтры в проветривателях, бризерах различаются по классу очистки. Классы различаются между собой процентом очистки воздуха и типом загрязнителей, на которые рассчитан фильтр. Пыль, шерсть, пыльца растений, бактерии, вирусы — размеры этих частиц колеблются от десятков и сотен микрон до долей микрона.

Грубые фильтры удаляют из воздуха самые крупные частицы, фильтры тонкой очистки — частицы поменьше, высокоэффективные НЕРА фильтры – мельчайшие частицы 0,01-0,1 микрон, а угольные фильтры — молекулы вредных газов.

Проветриватель с вентилятором повышает уровень фонового шума в квартире. Но равномерное гудение прибора, как правило, воспринимается легче, чем «рваный» шум с улицы.

Преимущества и недостатки проветривателя, бризера

По сравнению с приточным клапаном, проветриватели, бризеры обеспечивают:

  • приток в дом достаточно большого количества воздуха при любых климатических условиях;
  • возможность автоматической и ручной регулировки производительности в широком диапазоне;
  • глубокую очистку воздуха от механических частиц и некоторых вредных газов;
  • подогрев подаваемого в дом воздуха.

Из недостатков установки в доме проветривателя или бризера необходимо отметить:

  • довольно высокую стоимость монтажа и эксплуатации аппаратов;
  • необходимость регулярного обслуживания — замены фильтров;
  • расход электроэнергии — особенно большой в режиме подогрева воздуха;
  • постоянный шум от работы вентилятора — чем выше скорость его вращения, тем больше уровень шума.

Проветриватели или бризеры выгодно применять для вентиляции в случае, если есть необходимость в хорошей очистке подаваемого в дом воздуха. Например, в домах, расположенных вблизи дорог с интенсивным движением. Или, если домочадцы страдают аллергией на содержащиеся в уличном воздухе частицы.

Конструкция стенового устройства

Обычный вытяжной клапан состоит из трех основных частей:

  • фланца;
  • заслонки;
  • декоративной решетки.

Круглый фланец — это соединительный элемент, который позволяет подключить клапан к вентиляционному каналу. Решетка представляет собой декоративный элемент, который просто маскирует дыру в стене, а также предотвращает случайное попадание внутрь крупного мусора. Основа конструкции — заслонка.

Это подвижный лепесток, круглой или квадратной конфигурации, закрепленный на оси. Он может открываться только в одну сторону, обеспечивая правильное передвижение воздушного потока. Конструкция может также включать отвес, который позволяет оставить клапан в закрытом состоянии, если отключен вентилятор.

Осевой вытяжной вентилятор состоит из таких элементов как кабель электропитания (1), воздухозаборная решетка (2), выключатель (3), кабель выключателя (4), крыльчатка (5), жалюзи (6)

Для промышленных объектов обычно рекомендуется выбрать клапан с хорошими взрывозащитными характеристиками, но для жилых помещений значение имеют другие особенности. Например, полезным будет наличие резиновой прокладки, которая позволяет уменьшить количество шума.

Одним из распространенных вариантов вытяжного клапана является конструкция типа “бабочка”. Она представляет собой две лопасти, закрепленные на центральной оси. Другая популярная конструкция таких устройств называется лепестковой, она включает ряд параллельно установленных лопастей, которые движутся по принципу жалюзи.

Вытяжка на улицу через стену в квартире

Пластиковые кона, герметичные входные двери – все это сделало дом, похожим на термос. В нем непригодная для проживания атмосфера, поэтому так важно еще на стадии проектирования здания продумать систему вентиляции. Но если дом построен, вентиляция есть, но она не справляется с возложенными на нее обязанностями. Что делать в этом случае, ведь притока воздуха нет. Вариант один – вентиляция в стене. При кажущейся простоте конструкции это на самом деле ответственный момент, от которого зависит комфорт и уют в доме. Поэтому перед тем как сделать вентиляцию через стену, надо понять, как она должна работать и точно рассчитать ее параметры.

Наиболее рациональные схемы вентиляции через стену

Здесь надо учитывать два момента:

  1. Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
  2. Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.

Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.

Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.

С естественной тягой

По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.

Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.

Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.

Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.

С принудительной вентиляцией

В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:

  1. Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
  2. Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.

Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.

Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.

Комбинированные системы

Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.

Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.

Популярные устройства для горизонтальной системы вентиляции

Есть три устройства, которые сегодня используют для сооружения горизонтальной вентиляции, они же являются и самыми популярными.

  1. Приточные щели в пластиковых окнах.
  2. Воздушные клапаны.
  3. Вентиляторы разных конструкций.

С приточными щелями можно обойтись, если вытяжная шахта работает хорошо. Даже если она одна, а щели сделаны во всех комнатах хотя бы в одном окне. Если вытяжка не работает, то лучше устанавливать клапаны и вентиляторы.

Приточные клапаны

Приточная вентиляция в квартире или доме с установкой клапана – это реальная возможность контролировать воздухообмен. У этого прибора серьезные преимущества перед другими устройствами:

  • не нарушает дизайн комнаты и конструкцию окна;
  • его можно установить в любое время, даже после проведенного ремонта;
  • установить можно самому, не вызывая мастеров;
  • месторасположение – в любом месте;
  • возможность регулировать приток воздуха с улицы.

При этом производители сегодня предлагают традиционные клапаны с механической регулировкой, то есть, закрывать и открывать его можно руками через задвижку, и с электронной посредству дистанционного пульта управления. При этом в последнем можно выставлять температурный режим, который будет контролировать микроклимат в помещениях.

Провести установку приточного клапана в стену своими руками – не проблема. Для этого необходимо проделать сквозное отверстие в стене перфоратором и алмазной коронкой или буром (все зависит от размеров прибора), диаметр которых подбирается под диаметр клапан. Куда и вставляется приспособление. С наружной стены устанавливается решетка в мелкую сеточку, как защита от мусора, насекомых, птиц и мелких животных. С внутренней стороны специальный колпак, в котором вставлен фильтр, очищающий приточный воздух.

Вытяжной вентилятор

Как уже было сказано выше, вытяжная вентиляция через стену организуется в основном во влажных помещениях дома: кухня, ванная и туалет, кладовка и котельная. А также, если дом большой, в котором несколько комнат с большими габаритами.

Выше уже было обозначено, что место монтажа вентиляции: у пола и у потока. Нередко приточные отверстия делают рядом с окнами чуть ниже подоконника. Что касается вентиляторов, которые будут вытягивать отработанный воздух из комнат, то это или настенные модели, или канальные. Монтаж и того, и другого был описан выше.

Рекомендации специалистов

  1. Обратите внимание на воздушный клапан, потому что рынок предлагает разные конструкции. В одних есть ручка, с помощью которой регулируется зазор входного отверстия, в других ее нет. Выбирайте первый вариант, он удобнее в плане регулировки оттока или притока воздуха.
  2. Устройство вентиляции через стену организуется с точным соблюдением санитарных норм относительно воздухообмена каждого помещения. То есть, от этого зависит диаметр устанавливаемых приборов.
  3. Оптимальные места для установки: около радиатора отопительной системы, за счет чего поступающий воздух будет немного нагреваться, в сырых местах, чтобы поступающий поток просушивал стены.
  4. Клапан, установленный на отток воздуха из комнат, в зимнее время будет покрываться инеем или наледью за счет замерзания конденсата. Поэтому периодически очищайте его, чтобы не сузилось сечение прибора. За счет этого падает эффективность воздухоотвода. Обязательно используйте конструкции, в состав которых входит теплоизоляционный материал в виде цилиндрической вставки в трубу приспособления.
  5. Обратите внимание, что на одного человека необходимо воздухообмен, равный 30 м³/час. Поэтому клапан надо подбирать именно под этот показатель. В его паспорте данный параметр обязательно указывается.

Вытяжка — это часть системы вентиляции, которая выполняет функцию удаления отработанного воздуха из помещения.

Очень часто в многоквартирных домах вытяжные каналы на кухне не работают, т.к забиты мусором. Иногда случается так, что вытяжные каналы вообще отсутствуют, особенно в частных домах.

В таких помещениях трудно находиться: становится душно, воздух спертый и накапливаются неприятные запахи, растет влажность, иногда появляется плесень. Поэтому отработанный воздух обязательно должен удаляться из помещения. Как это сделать? Читайте ниже.

Законно ли бурение сквозного отверстия на кухне?

Согласно действующему законодательству, разрешение на бурение сквозного отверстия не требуется, если диаметр отверстия не превышает 200 мм.

Это положение закреплено в некоторых местных законодательных актах. Сошлемся на Постановление Правительства Санкт-Петербурга от 31 января 2017 года №40 под названием «Об утверждении Правил благоустройства территории Санкт-Петербурга в части, касающейся эстетических регламентов объектов благоустройства и элементов благоустройства». Там говорится следующее: «4.6 Размещение систем кондиционирования и вентиляции без наружного блока с подачей воздуха через отверстие в стене диаметром до 0,20 м разрешается на всех фасадах без разработки проекта устройства архитектурного проема».

Можете попробовать поискать подобное постановление в своем городе, но, как правило, остальные города ссылаются на это постановление.

Можно ли вывести вытяжку в это отверстие?

По закону нельзя. Ваш отработанный воздух с кухонными запахами может попадать к соседям в окно.

На практике же, такие вытяжки почти никто не согласовывает,т.е. Вы делаете на свой страх и риск. А рискуете вы почти всегда: установка металлической двери (дверь должна открываться вовнутрь помещения, а не в подъезд), установка второй входной двери, остекление балконов. А теперь оглянитесь: в какую сторону всех открываются двери, есть ли остекленные балконы? Размещение кондиционеров на фасаде требует согласования. У всех ли они согласованы? Механическая вытяжка также требует согласования, т.к вносите изменения в спроектированную вентиляцию дома.

Делаем ремонт. Хотим установить вытяжку на кухне и вывести ее на улицу, а не в вентиляционную шахту.
Законно ли это делать?
Дом многоквартирный (старый панельный).
Одни говорят, что в вент шахту выведешь, будут соседям все запахи ити, другие тоже самое говорят, если на улицу выведем.
Куда выводить?
На улицу нам удобней (меньше метра до стены наружной), а до вент шахты надо вести трубу через всю кухню(

Вытяжка на кухне — Доктор Лом

При этом размеры поперечного сечения вентиляционного канала принимались не на глаз, а согласно расчету. Например, согласно СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» минимальный объем наружного воздуха на одного человека для жилых помещений составляет 30 м3/час при общей площади квартиры более 20 м2 и 3 м3/ч на 1 м2 жилплощади, при общей площади квартиры менее 20 м2. Под наружным воздухом в данном случае подразумевается приточный воздух, поступающий снаружи. Соответственно внутренний воздух или воздух внутри помещения, попадая в вентиляционный канал, становится вытяжным воздухом и при соблюдении равенства давления внутреннего и наружного воздуха объем приточного и вытяжного воздуха будет одинаковым.

В кухнях объем приточного воздуха должен быть еще больше, так как при использовании открытых источников огня, таких как газовые печки, нужно удалять продукты горения, а также обеспечить необходимое количество кислорода для обеспечения процесса горения. А кроме того, если газ по какой либо причине потухнет (например, убежит молоко) и будет продолжать поступать в помещение, то необходимо удалять из кухни и взрывоопасную смесь, образующуюся при этом, чтобы не допустить взрыва. В данном случае точное определение требуемого объема вытяжного воздуха не является нашей основной задачей, к тому же далее речь пойдет об использовании существующих вентиляционных каналов, поэтому достаточно сказать, что в зависимости от количества конфорок, давления газа в трубе и прочих параметров требуемый объем прокачиваемого вентиляцией воздуха может увеличиться до 10-20 раз. Но даже если на кухне стоит электропечка или мультиварка, напоминающая печку весьма отдаленно, то все равно в процессе готовки появляются запахи и далеко не всегда приятные (впрочем это уже зависит от мастерства кухарки или кухаря), а потому повышенный объем наружного воздуха никак не помешает.

Сейчас, когда пластиковые окна наступают по всем фронтам и почти вытеснили старые деревянные окна из квартир и домов, естественная вентиляция работает уже не так эффективно. Ведь для того, чтобы воздух мог свободно выходить через вентканал необходимо постоянное давление, а когда все окна и двери в квартире герметично закрыты и свежему воздуху поступать неоткуда, то уходящий через вентиляцию теплый воздух понижает давление в квартире, соответственно холодный воздух сверху дома, давление которого мало меняется при спокойных погодных условиях, сильнее давит на выходящий воздух и объем вытяжного воздуха существенно уменьшается.

При проектировании нового дома эту проблему можно частично решить увеличением сечения вентиляционного канала на кухне, но как быть в случае, если вентиляция в доме делалась много десятков или даже сотен лет назад, когда даже смелые фантасты, мечтающие о полетах на Луну, даже и предположить не могли, что устройства, обеспечивающие высокую герметичность, каковыми являются пластиковые окна и двери, получат наибольшее распространение именно на Земле?

Одним из выходов в подобной ситуации является устройство принудительной вентиляции. Называться такое устройство может по-разному: вытяжка, вытяжной шкаф, вытяжной блок, модуль и т.п. Более того, вытяжкой часто называются устройства, никакую вытяжку не обеспечивающие, а только фильтрующие воздух и таким образом осуществляющие рециркуляцию воздуха. А потому вопрос с вытяжкой на кухне еще более запутывается. Единственное, что можно сказать абсолютно точно и определенно:

Вытяжка устанавливается над газовой или электрической печкой, а также над фритюрницей, мультиваркой, скороваркой и любыми другими устройствами для приготовления пищи, где используется внешний нагрев

Так как в микроволновых печах используется внутренний нагрев, то для микроволновок вытяжка не обязательна.

При этом воспринимать пропускную способность проточной вытяжки как некую абсолютную величину не стоит. С учетом вышеперечисленных факторов пропускная способность вытяжки — величина относительная и чем больше реальные размеры сечения имеющегося вентканала, чем более гладкие стенки канала и чем больше наружного воздуха поступает в помещение, тем ближе это значение будет к указанному в паспорте. К тому же далеко не всегда на печке заняты все 4 конфорки, часто на печке стоит и бухтит только одна кастрюлька с кашей или супом. А потому:

В современной кухне максимально комфортным является использование принудительных вытяжек, имеющих несколько режимов работы (несколько уровней мощности), а заодно и подсветку

Ну а дальше выбор вытяжки зависит от имеющихся на кухне условий, а условия эти очень редко установке вытяжки благоприятствуют в том смысле, что отверстие вентканала в стене очень редко находится над печкой, часто в противоположном углу стены, а иногда и вообще на противоположной стене. Потому кроме чисто технической проблемы: как закрепить вытяжку на стене? приходится еще решать и эстетическую проблему, или как сейчас говорят — дизайнерскую проблему: как сделать принудительную вытяжку, не превращая кухню в декорации для американского боевика?

Тут возможны разные варианты:

1. Если установка вытяжки планируется еще на стадии проектирования дома, то желательно предусмотреть расположение вентиляционного канала над тем местом, где будет устанавливаться печка и соответственно вытяжка. Таким образом никаких проблем с выбором и установкой вытяжки не будет. Или наоборот, проблем с выбором будет слишком много, в том смысле, что в этом случае подходит любой тип и дизайн вытяжки.

2. Если в кухне планируется подвесной потолок, при этом отверстие в стене находится выше уровня подвесного потолка, то трубы от вытяжки можно спрятать под подвесным потолком, точнее между перекрытием и подвесным потолком, и тогда расстояние от вытяжки до отверстия принципиального значения не имеет. Отверстие вентканала может быть на любой стене. Наиболее предпочтительным вариантом с эстетической точки зрения в этом случае будет установка вытяжки в виде классического горна, такие вытяжки как правило имеют выдвижную верхнюю часть, что позволяет полностью закрыть трубу от низа до потолка с одним, правда, ограничением: если высота потолка в кухне не больше 3 м.

3. Если планируется подвесной потолок, но отверстие вентканала ниже уровня подвесного потолка, то прокладывать трубы под потолком, а потом опускать их в месте входа в стену не желательно. В естественном режиме (когда вытяжка не включена) объем проточного воздуха из-за дополнительных сопротивлений сократится. В этом случае лучше пробить в стене новое отверстие на уровне прокладки труб или предусматривать прокладку труб, не учитывая наличие подвесного потолка, т.е. по одному из следующих вариантов:

4. Если отверстие вентканала находится на той же стене, но не над тем местом, где установлена печка или любое другое устройство для приготовления пищи, для которого планируется вытяжка, то вентиляционную трубу придется проводить от вытяжки до отверстия в стене и потому наиболее эстетичным решением будет использование вытяжного шкафа. Такой шкаф частично или полностью закроет трубу, а кроме того позволит дополнительно использовать пространство над печкой, а во многих кухнях, благодаря советскому дизайну, дополнительное место для кухонной утвари — большое подспорье.

4. Если при тех же условиях (вентканал не над печкой) все-таки хочется установить вытяжку в виде классического горна, то для прокладки вентиляции лучше использовать не круглые трубы, а прямоугольные. при этом значительно упростится изготовление отверстия в боковой стенке вытяжной части горна. Выглядеть это может примерно так:

Фотография 1. Вариант подключения вытяжки на кухне.

5. Если отверстие вентканала расположено на противоположной стене, то лучше поставить так называемую рециркуляционную вытяжку, т.е. устройство, оборудованное соответствующим фильтром, а в отверстие вентканала установить вентилятор. Это, конечно, не идеальное решение, но тут против советской планировки не попрешь.

Вытяжки | Кухонная техника

Когда вы думаете о покупке новой кухни, важно говорить обо всех приборах, из которых она состоит. Среди них вытяжка , безусловно, является одним из главных героев всей мебели, особенно в самых современных проектах, где кухня соединяется с жилой зоной, становясь «на виду».
Технически вытяжка — это прибор, предназначенный для удаления дыма, паров и запахов при приготовлении пищи. Подвесные или встроенные, современные, классические или современные вытяжки представляют собой незаменимый кухонный прибор, который следует выбирать с осторожностью, учитывая факторы функциональности и эстетики, а также простоту использования и установки.
Следовательно, при выборе вытяжки необходимо учитывать стиль кухни и желаемые технические характеристики.

Формы и модели вытяжек

Отличия вытяжек заключаются не только в установке и системе эксплуатации. На самом деле, существуют разные типы в зависимости от того, как прибор крепится к варочной панели.
Встроенные вытяжки, например, вставляются в настенный шкаф, расположенный точно над варочной панелью, что делает его невидимым.В этом случае сбор может быть полным или частичным. Когда дело доходит до полностью встроенной, вытяжка идеально интегрируется в кухонную мебель, и ее невозможно увидеть, если она не работает. Всасывающий шланг, а также кнопки управления расположены внутри шкафа. Если сбор частичный, нижнюю часть можно увидеть даже в выключенном состоянии. Все настенные вытяжки открыты и прикреплены к стене точно над плитой. Если сбор частичный, нижнюю часть можно увидеть даже в выключенном состоянии.Все настенные вытяжки открыты и прикреплены к стене точно над плитой. Плоские и наклонные вытяжки в классическом стиле или современные вытяжки из стали, стекла или алюминия стали настоящим украшением интерьера, которое нужно выставлять и, следовательно, выбирать с особой тщательностью и вниманием. Помимо минимальной высоты от плиты, важно также тщательно выбрать дизайн прибора, который будет сочетаться с остальной кухней. Интересной эволюцией этого прибора являются, например, вытяжки с освещением или самые современные кухонные вытяжки со встроенным телевизором.
В последнее время большим успехом пользуются и островные вытяжки, учитывая распространение конфигураций островных кухонь: в данном случае речь обязательно идет о вытяжке с потолочным креплением. Естественно, в этом положении он очень хорошо виден, и поэтому, если он не вставлен внутрь предмета мебели или подходящей каменной опоры, он становится очень важным предметом мебели, который нужно комбинировать с системой освещения. В зависимости от планировки варочной панели также можно установить угловую вытяжку, чтобы сделать кухню более гармоничной, не внося существенных изменений во всю обстановку.

Настольная вытяжка: идеальное устройство для современной кухни

Роскошный и элегантный продукт для использования в современной среде — это, несомненно, кухонная вытяжка с нисходящим потоком. Ее особенность в том, что она занимает свое место рядом с варочной панелью: незаметная и незаметная, когда она не используется, вытяжка с нисходящим потоком является оптимальным решением в островных варочных блоках, в тех случаях, когда невозможно установить вытяжку на потолке, так как а также в решениях для настенного монтажа, чтобы использовать пространство навесного шкафа на небольших кухнях, где даже самое маленькое пространство просто необходимо.Оснащенный освещением и сенсорным управлением, он автоматически покидает варочную панель, когда это необходимо для вакуумирования и освещения, когда он больше не используется, он убирается, чтобы полностью исчезнуть в верхней части. В этих вытяжках двигатель скрыт под столешницей, а всасывающую панель можно поднять по мере необходимости, просто прикоснувшись к органам управления.

Вытяжные и фильтрующие вытяжки

В зависимости от конструкции установки в первую очередь можно выделить два основных типа кухонных вытяжек: вытяжные и фильтрующие. Вытяжка — это бытовой прибор, который всасывает воздух через электрический вентилятор, расположенный прямо над варочной панелью.Он состоит из корпуса, жировых фильтров и всасывающего устройства. Но особенность его придает наличие специального воздуховода, по которому дым и пары выводятся в правильно подготовленный дымоход. Такая конструкция позволяет не только фильтровать удаляемый воздух, но и выводить его за пределы бытовой среды. Однако важно, чтобы воздуховод был подходящим: слишком узкий или извилистый, но также и слишком длинный проход может нарушить резкость всасывающей системы и привести к частичному удалению аэроформных остатков.Фильтрующий кожух , напротив, фильтрует только воздух, так что запахи, пары и жир задерживаются. Как и вытяжка, колпак фильтра состоит из корпуса, жироулавливающих фильтров и всасывающего устройства, но вместо вытяжного канала наружу он оснащен специальными фильтрами от запаха. Таким образом, воздух забирается, очищается и снова попадает в ту же среду. Правила предписывают их комбинацию с дополнительными вентиляторами, такими как электрические вентиляторы и вентиляционные отверстия, чтобы обеспечить эффективный и безопасный воздухообмен.

Дизайн и технология кухонных вытяжек

Широкий модельный ряд с многочисленными вариантами материалов и дизайна был разработан для удовлетворения любых потребностей: вы можете найти дизайнерские кухонные вытяжки в ультрасовременном дизайне и вытяжки в традиционном стиле. Вытяжки последнего поколения сверхтехнологичны и эффективны благодаря датчикам, которые могут независимо активировать и деактивировать фильтрацию. Благодаря первоклассным двигателям и звукоизолированным корпусам они мощные и в то же время чрезвычайно тихие.Высокоэффективные технические решения в сочетании с самыми современными системами фильтрации эффективно устраняют пары и запахи и гарантируют идеальный климат на кухне для приготовления всех видов блюд. Вытяжки, которые включаются и выключаются автоматически, вытяжные вытяжки, поднимающиеся над столешницей, настенные модели, островные модели. Вытяжки из стекла, вытяжки из нержавеющей стали, металла, меди и разных цветов. Это основные черты, которые мы ищем в вытяжке, особенно когда кухонная зона соединяется с жилой зоной, как это часто бывает в современных кассах, предлагая, таким образом, широкий спектр решений для удовлетворения повседневных потребностей нашего времени…. Более … меньше

Как выбрать лучшую вытяжку?

Лучшая вытяжка позволит вам намного более чистая и бездымная кухня. Помимо того, что они могут пойти незамеченные (даже в работе), они жизненно важны для поддержания воздуха на вашей кухне чистый. Вытяжные колпаки фильтруют воздух, предотвращая попадание в окружающую среду. наполняется ненужными запахами и испарениями. Кроме того, это дает вам дополнительный свет для приготовления пищи и служит декоративным элементом. Кому не нужен лучший экстрактор капюшон и тот, который тоже красивый?

Может быть, вы читаете этот пост, потому что хотите продлить вытяжку или вы переехали и хотите выбрать лучшее на рынок.Как бы то ни было, если бы пришлось покупать вытяжку, знали бы вы с чего начать искать? Какие характеристики вы считаете лучшим экстрактором капюшон должен быть? Какой из них лучше всего порекомендовать вам и вашей семье? Мы расскажем вам все об этом в этом посте.

Как выбрать лучшее вытяжка

Если вы думаете о замене вытяжки, вы Следует знать, что существует несколько видов:

Вытяжки декоративные, которые добавят нотку стиля и гламура. на вашу кухню; вытяжки островного типа, идеально подходят для открытых кухонь; телескопические вытяжки, которые спрятаны под мебелью, чтобы освободить больше места в вашем доме. кухня; обычные вытяжки, на все случаи жизни; и потолочные вытяжки, идеально для самых авангардных кухонь.

Если у вас простор и высокие потолки, то декоративные вытяжки подойдут. идеально подходит для вас. Если, с другой стороны, у вас ограниченное пространство на кухне, рекомендуем выбирать телескопическую вытяжку, чтобы не перегружать территорию где ты готовишь.

Но помимо эстетики, При покупке вытяжки сначала следует учесть несколько практических аспектов:

Внимательно посмотрите на размеры

Чтобы вытяжка работала, фильтровала и чистила воздух на кухне полностью, он должен быть как минимум такой же ширины, как и ваша варочная панель.Хотя, если у вас больше места, желательно выступать не менее чем на 10 сантиметры с каждой стороны.

Мощность извлечения вам нужно для вашей кухни

Не все звонки подходят для всех кухонь. Сила вытяжка должна позволять обновлять воздух на кухне минимум 6 раз. раз в течение одного часа. Обратите на это внимание, потому что, если ваша вытяжка не иметь нужную мощность, воздух на вашей кухне не будет полностью чистым.

Регулируемые вытяжки / опускания кухонных вытяжек с помощью приводов

Актуаторные решения для вытяжек

Кухни становятся все более неотъемлемой частью гостиной или столовой в жилых домах.Эта тенденция создает потребность в более гибких дизайнерских решениях для этой основной комнаты. По мере увеличения количества функций необходимо тщательно продумывать использование пространства. Использование приводов LINAK для подъема и скрытия нисходящего потока помогает сэкономить место и дает ряд ценных преимуществ:

  • Надежные и малошумные решения
  • Уникальное приложение с легко интегрируемым механизмом
  • Глобальный партнер с большим опытом

В современной кухне эстетика и функциональность идут рука об руку.Современная тенденция диктует необходимость открытого помещения — пищевой мастерской, объединенной со столовой и гостиной. Спрятать вытяжку за кухонным столом, когда она не используется, — это один из способов оптимизировать использование пространства. Системы актуаторов LINAK позволяют производителям предлагать такие регулируемые решения для нисходящего потока / экстрактора.

Положитесь на прочные малошумные приводы
Помимо элегантных, компактных и почти бесшумных линейных приводов LINAK они невероятно прочные и очень долговечные.Перед выпуском все тщательно тестируется. Это помогает продлить срок службы вашего приложения при минимальной потребности в обслуживании.

Будьте уникальны с решением, которое легко интегрируется
Возможность перемещать приложения на кухне и позволять пользователям настраивать и оптимизировать эргономику — все еще совершенно новая концепция. Регулируемый нисходящий поток с простыми и интуитивно понятными элементами управления, безусловно, выведет бдительного производителя в лидеры. LINAK упростил интеграцию — даже не нарушая общий дизайн кухни или стола.Функциональность и дизайн сливаются в одну из самых инновационных кухонь в мире.

Create с глобальным и опытным партнером
За последние 30 с лишним лет LINAK усовершенствовала электрические линейные приводы, и компания расширила дочерние предприятия по всему миру. Это дает вам возможность использовать передовые знания и обширное понимание рынка, если вы выберете LINAK в качестве предпочтительного поставщика.

Прочитайте больше

Регулируемые вытяжки / опускания кухонных вытяжек с помощью приводов

Актуаторные решения для вытяжек

Кухни становятся все более неотъемлемой частью гостиной или столовой в жилых домах.Эта тенденция создает потребность в более гибких дизайнерских решениях для этой основной комнаты. По мере увеличения количества функций необходимо тщательно продумывать использование пространства. Использование приводов LINAK для подъема и скрытия нисходящего потока помогает сэкономить место и дает ряд ценных преимуществ:

  • Надежные и малошумные решения
  • Уникальное приложение с легко интегрируемым механизмом
  • Глобальный партнер с большим опытом

В современной кухне эстетика и функциональность идут рука об руку.Современная тенденция диктует необходимость открытого помещения — пищевой мастерской, объединенной со столовой и гостиной. Спрятать вытяжку за кухонным столом, когда она не используется, — это один из способов оптимизировать использование пространства. Системы актуаторов LINAK позволяют производителям предлагать такие регулируемые решения для нисходящего потока / экстрактора.

Положитесь на прочные и малошумные приводы
Помимо элегантности, компактности и почти бесшумности, линейные приводы LINAK невероятно прочные и очень долговечные.Перед выпуском все тщательно тестируется. Это помогает продлить срок службы вашего приложения при минимальной потребности в обслуживании.

Будьте уникальны с решением, которое легко интегрируется
Возможность перемещать приложения на кухне и позволять пользователям настраивать и оптимизировать эргономику — все еще совершенно новая концепция. Регулируемый нисходящий поток с простыми и интуитивно понятными элементами управления, безусловно, выведет бдительного производителя в лидеры. LINAK упростил интеграцию — даже не нарушая общий дизайн кухни или стола.Функциональность и дизайн сливаются в самой инновационной кухне в мире.

Create с глобальным и опытным партнером
За последние 30 с лишним лет LINAK усовершенствовала электрические линейные приводы, и компания выросла за счет дочерних компаний по всему миру. Это дает вам возможность использовать передовые знания и обширное понимание рынка, если вы выберете LINAK в качестве предпочтительного поставщика.

Прочитайте больше Лабораторные вытяжные шкафы

— Protector Premier, XStream, XL

Лаборатория тестирования воздушного потока Labconco

В этом видео показано, как лаборатория Labconco по испытаниям воздушного потока используется для демонстрации исключительной герметичности наших вентилируемых шкафов.

Демонстрация воздушного потока вытяжного шкафа Labconco

Вытяжные шкафы Labconco Protector включают XStream, самую энергоэффективную вытяжную вытяжку с воздуховодом, а также другие высокоэффективные вытяжные шкафы линейки Premier и XL. Это видео демонстрирует воздушный поток и функции безопасности всех наших моделей вытяжных шкафов Protector.

Преимущества вытяжных шкафов с фильтром Protector Echo и Airo Уникальные особенности

Это видео показывает, как вытяжные шкафы с фильтром полностью исключают самые большие расходы на содержание лаборатории.Запатентованные функции безопасности, фильтрации и подключения делают эти вытяжки уникальными, адаптируемыми для более широкого спектра применений, чем любые вытяжки с вытяжками.

Быстрая и простая установка вытяжного шкафа с эхо-фильтром и воздушным фильтром

Вытяжные шкафы Labconco Protector Echo и Airo Filtered просты в установке, поскольку не требуют наличия воздуховодов. Один из самых быстрых способов расширить вашу лабораторию или создать гибкое пространство для химической работы.

Как вытяжной шкаф I-S экономит энергию

На этой анимации показано, как Protector I-S работает с реле перепада давления лабораторной системы подачи воздуха для экономии энергии.Когда створка опускается, скорость вентилятора автоматически снижается для сохранения умеренного воздуха в помещении.

Protector XStream Химический вытяжной шкаф

В этом видео рассказывается об основных характеристиках вытяжного шкафа Protector XStream Chemical Fume Hood от Labconco, обеспечивающего максимально возможную лабораторную безопасность и минимальные эксплуатационные расходы.

Вебинар по управлению воздухом в лаборатории с помощью вытяжных шкафов от химикатов

Для многих лабораторий управление качеством воздуха с помощью инженерных средств контроля имеет важное значение для безопасности и комфорта работников.Однако из-за наличия множества опций для удаления дыма и очистки воздуха выбор инженерного решения, наилучшим образом соответствующего текущим и будущим потребностям вашей лаборатории, не всегда прост.

Демонстрации воздушного потока вытяжного шкафа высокой эффективности

Посмотрите демонстрацию воздушного потока с использованием дыма, чтобы продемонстрировать некоторые из инновационных и высокоэффективных функций, которые делают Protector XStream® наиболее эффективным локальным вытяжным шкафом. Наблюдайте, как аэродинамический профиль, верхняя подача разрежающего воздуха, ручка створки и направляющая створки направляют воздух в перегородки вытяжного шкафа, не вызывая опасной турбулентности, нарушающей локализацию.

Установка вытяжного шкафа

Узнайте о правильной установке вытяжного шкафа Labconco, включая осмотр продукта
, снятие с упаковки, установку и техническое обслуживание, а также электрические соединения
.

Обзор вытяжных шкафов 2013

Знакомство с Мэнни (тестирование ASHRAE 110)

Быть манекеном для тестирования ASHRAE 110 — грязная работа, но какой-то манекен должен это делать. Мэнни как раз подходит для этой работы. Посмотрите это видео, чтобы получить представление о том, как мы тестируем наши вытяжные шкафы, чтобы убедиться, что они обеспечивают надлежащую защиту.Приобретите соответствующий пакет для телевизора и звуковой панели за одну транзакцию на LG.com и получите мгновенную дополнительную экономию в размере 500 долларов США от продажной цены до вычета налогов при совместной покупке телевизора и звуковой панели. Экономия будет отражена в корзине, когда все требования предложения будут выполнены. Если какой-либо из подходящих товаров будет удален из корзины, возвращен или часть заказа отменена, рекламная экономия будет аннулирована. Покупка телевизора и саундбара должна производиться в одном порядке. Сумма экономии зависит от соответствующей модели звуковой панели, купленной вместе с соответствующими телевизорами.Приобретите соответствующий пакет для телевизора и звуковой панели за одну транзакцию на LG.com и получите мгновенную дополнительную экономию до 200 долларов от продажной цены до налогообложения при совместной покупке телевизора и звуковой панели. Экономия будет отражена в корзине, когда все требования предложения будут выполнены. Если какой-либо из подходящих товаров будет удален из корзины, возвращен или часть заказа отменена, рекламная экономия будет аннулирована. Покупка телевизора и саундбара должна производиться в одном порядке. Сумма экономии зависит от соответствующей модели звуковой панели, купленной вместе с соответствующими телевизорами.Цены и предложения не подлежат обмену на наличные и передаче другому лицу. Можно комбинировать со звуковой панелью и комплектом тыловых динамиков. Наличие, цены и условия предложения могут быть изменены без предварительного уведомления. Отборочные телевизоры: OLED88ZXPUA, OLED77ZXPUA, OLED65WXPUA, OLED77GXPUA, OLED65GXPUA, OLED55GXPUA, OLED77CXPUA, OLED65CXPUA, OLED55CXPUA, OLED65BXPUA, OLED55BXPUA, 75NANO99UNA, 65NANO99UNA, 86NANO90UNA, 75NANO90UNA, 65NANO90UNA, 55NANO90UNA, 75NANO85UNA, 65NANO85UNA, 55NANO85UNA, 65NANO81UNA, 55NANO81UNA, 75NANO80UNA.Купите подходящую звуковую панель и задний динамик за одну транзакцию на LG.com и получите мгновенную дополнительную экономию в размере 50 долларов от продажной цены до вычета налогов при совместной покупке звуковой панели и заднего динамика. Экономия будет отражена в корзине, когда все требования предложения будут выполнены. Если какой-либо из подходящих товаров будет удален из корзины, возвращен или часть заказа отменена, рекламная экономия будет аннулирована. Покупка телевизора и саундбара должна производиться в одном порядке. Сумма экономии зависит от соответствующей модели звуковой панели, купленной вместе с соответствующими телевизорами.Цены и предложения не подлежат обмену на наличные и передаче другому лицу. Можно комбинировать с ТВ и саундбаром. Наличие, цены и условия предложения могут быть изменены без предварительного уведомления. Соответствующие звуковые панели: SN10YG, SN9YG, SN8YG, SN6Y, SN5Y. Соответствующая модель заднего динамика: SPK8-S. Количество ограничено. Пока есть запасы.

1 Запчасти и аксессуары не доставляются бесплатно. Бесплатная доставка в соответствующие пункты назначения на территории США; недоступно для P.О. Ящики, адреса за пределами 48 смежных государств, международные адреса, армейское почтовое отделение (APO), дипломатическое почтовое отделение (DPO) и почтовое отделение флота (FPO).

Цены, рекламные акции и наличие могут отличаться в зависимости от магазина и в Интернете. Цены могут быть изменены без предварительного уведомления. Количество ограничено. Уточняйте окончательную цену и доступность у местных розничных продавцов.

Faber SkyLift: вытяжка, которая приносит на кухню технологию «вверх-вниз»

Увидеть вытяжку, подобную модели SkyLift от Faber, просто захватывает дух, потому что она свидетельствует о новом уровне эволюции с точки зрения технологий для одного из самых важных приборов, которые вы можете установить на кухне.Тот факт, что SkyLift, единственная встраиваемая вытяжка, спускающаяся над варочной поверхностью, является еще одним изобретением создателей вытяжек для кухни, выводит это устройство на новый уровень.

Первоначально представленная на выставке Eurocucina-FTK, Salone del Mobile 2014 в Милане, эта высокопроизводительная встраиваемая вытяжка была признана инновационным предложением, сочетающим в себе универсальность технологии подъема и опускания с элегантностью интегрированных моделей. . И снова Faber занимает центральное место с этой вытяжкой, помимо того, что представляет на кухне высокотехнологичное устройство с чистым и утонченным дизайном.

Когда этика и технологии объединяются

SkyLift — это вытяжка мечты любого архитектора или дизайнера интерьера. Вытяжка, встроенная в потолок, плавно опускается над варочной панелью с помощью 4 тонких стальных проволок. Эта технология «вверх-вниз» от Faber просто подразумевает, что вам нужно нажать кнопку, чтобы вытяжка вернулась в исходное положение, когда вы закончите ее использовать.

Однако лучший аспект этой новой технологии «вверх и вниз» заключается в том, что она позволяет вам выбрать высоту, на которой вы хотите установить вытяжку.И это обеспечивает высокую производительность с точки зрения вытяжки и освещения.

Этот прибор, который является ярким отражением последних тенденций в дизайне, изготовлен из белого стекла, имеет чистый и элегантный дизайн с ультралегким и динамичным внешним видом. Кроме того, вытяжка оснащена встроенными мощными светодиодными полосами внизу, которые обеспечивают отличное освещение и низкое энергопотребление (всего 7 Вт).

Практичный и функциональный, Faber включил в эту вытяжку лучшие технологии и эстетику, что, конечно же, превращает ее в шедевр для кухонь открытого дизайна.Кроме того, в то время, когда встраиваемая техника просто необходима, SkyLift создает идеальный баланс для любого стиля кухни.

Краткая информация

Хотя SkyLift — не первая вытяжка с подъемом и опусканием, изготовленная Faber ( Kaleidos, Vanilla и Heaven Glass используют ту же технологию), эта модель была любимым проектом Центра исследований и разработок Faber.Фактически, центр потратил довольно много времени на совершенствование аспектов энергоэффективности и простоты использования, что, конечно же, сделало этот прибор единственным в своем роде.

SkyLift — это вытяжная вытяжка размером 90 x 64 см, в которой сочетаются нержавеющая сталь и белое стекло. Он имеет электронное управление светодиодным освещением, боковую светодиодную подсветку и кассеты жировых фильтров, которые можно мыть в посудомоечной машине.

Эта мощная вытяжка предлагает 4 скорости плюс функцию интенсивной скорости. У него просто замечательный уровень шума: максимальная скорость: 62 дБ (A) и интенсивная скорость, 69 дБ (A).

Как будто этого было недостаточно, функция интенсивной экстракции может работать с таймером, в то время как опция максимальной экстракции длится 10 минут. Этого времени достаточно, чтобы приготовить особенно интенсивные блюда и не допустить распространения запахов в окружающую среду. Кроме того, устройство оснащено сигнализацией фильтра (система, которая предупреждает вас, когда пришло время очистить фильтр от жира или заменить фильтр от запаха) и пультом дистанционного управления.

Итак, если вы думали, что создание 100% экологически чистой и стильной кухни — невыполнимая миссия, Фабер показывает вам, что это не так, вам просто нужно выбрать правильную вытяжку.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
