Вытяжная механическая вентиляция это: как она работает и где ее можно установить?

Расчет механической вентиляции базируется на зоне действия оборудования. Локальная система обслуживает лишь определенный участок цеха, тогда как общая система обрабатывает весь воздух зала. Первый вариант обойдется дешевле, мощность оборудования и длина воздуховодов в данном случае меньше.

Первый параметр, определяемый при расчете механической вентиляции – это кратность воздухообмена. Она дает представление о количестве полных замен воздуха в комнате за один час. Так, если площадь цеха 100 кв. метров, а высота потолков 3 метра, общий объем воздуха составляет 300 кубометров, двукратный воздухообмен составляет 600 кубометров в час. Кратность воздухообмена определяется работами, проводимыми в помещении, количеством оборудования и сотрудников. Например, если для офиса вполне достаточно трехкратного воздухообмена, то для горячего цеха этот показатель следует рассчитывать, исходя из количества электрических или газовых плит, времени года, коэффициента затемнения и еще множества показателей.

Вентиляция

Естественна вентиляция – главная цель, на которую направлены все усилия современной инженерной мысли. Причина тривиальна – экономия энергоресурсов. Во все известных на сегодня способах организации естественной вентиляции, используется принцип разности давления, возникающий по причине атмосферных изменений.

Механическая вентиляция- это условное обозначение полной противоположности естественной вентиляции.  Под механической вентиляцией понимают и отдельные средства, например вентиляторы, и целые системы вентиляции, способные  проветрить огромные промышленные комплексы, не зависимо от изменений в окружающей среде. При помощи механической вентиляции, получается, решать сложные и порой дорогостоящие вентиляционные задачи. Подача воздуха в определенные зоны помещений, подогрев, увлажнение, охлаждение, фильтрация, очистка воздуха, обеспечение пожарной безопасности.

Абсолютной независимости от естественной вентиляции, на практике, не стремятся. Системы носят смешанный характер, механической и естественной вентиляции, такая вентиляция и называется

Тип механической вентиляции, обеспечивающий подачу свежего, очищенного, нагретого, или охлажденного воздуха в локальные зоны помещений, называют приточной вентиляцией. Для получения нужного результата, используют необходимое оборудование.

Вытяжная вентиляция, обеспечивают удаление отработанных воздушных смесей, газов, загрязненного воздуха из различных помещений.  В любой системе должен быть уравновешен приток воздуха и вытяжка, на зависимо от того, используется в системе механическая приточно-вытяжная система, или помещение снабжено лишь притоком или вытяжкой. В последнем случае, либо приток либо вытяжка воздуха осуществляется естественным путем, через окна, двери, ворота, и другие инженерные проемы зданий.

Местная вентиляция решает местные задачи, по вентиляции помещений, то есть подает или удаляет воздух из определенного места помещения. Схема системы строится при помощи местной приточной вентиляции, или вытяжной местной вентиляции. Реализация системы может носить и полностью механический характер, и смешенный тип вентиляции.

Местная приточная вентиляция, как правило является частью приточной общеобменной вентиляции.  Поступление воздуха может происходить естественным путем, через проемы из смежных помещений, или посредством подведения воздуховодов и рассеивания в конкретных зона.

Местной вытяжной вентиляции, под силу решение не только решение вентиляционных задач, но и аспирационных. В промышленности, препятствуя загрязнению помещений, многие локалдьные зоны снабжены вытяжными механизмами, осуществлявшие отвод дыма, газа, пыли, и других использованных воздушных смесей.

Под общеобменной вентиляцией подразумевают, вентиляцию создающую равномерный воздухообмен  по всей территории здания.  Функционально различают приточную общеобменную вентиляция, вытяжную общеобменную вентиляция.

Приточная общеобменная вентиляция, способствует частичной утилизации избыточного тепла, вредных смесей, балансировке уровня влажности.  Поступающий воздух может подвергатся дополнительной обработке: нагреву — в случае отрицательно температурного баланса,  охлаждению – при положительном балансе, увлажнению, и фильтрации.

В простейшая схема работы вытяжной общеобменной вентиляции

Индустриальные объекты имеющие, различные выделения: излишнее тепло, влагу, пыль, газ, дым, нуждаются не в одной системе а в нескольких различных системах.

Противопожарная вытяжная вентиляция, обеспечивает экстренный отвод дыма из помещения.

Противопожарная приточная вентиляция, осуществляет подпор воздуха в помещения, откуда происходит вытяжка продуктов горения.

ПО способу отвода воздуха, системы делятся на

Основные виды вентиляции — приточные, вытяжные системы вентиляции

В настоящее время на рынке представлено большое количество вентиляций, которые по способу перемещения воздуха делятся на естественные и искусственные. По назначению – на приточные и вытяжные. По зоне обслуживания – на местные и общеобменные. А по конструкции вентиляции можно разделить на наборные и моноблочные.

Естественная и искусственная система вентиляции

В основном применение естественных вентиляций осуществляется при строительстве типового жилья. Вентилирование помещения при этом происходит посредствам проникновения воздуха сквозь дверные и оконные неплотности. А выход – сквозь вентиляционные каналы, вытяжные решетки. Надежность данной системы заключается в отсутствии автоматики и движущихся частей. Кроме того, она отличается своей долговечностью и дешевизной. Однако есть и обратная сторона медали – зависимость от погодных условий (направление и скорость ветра, температура воздуха). Также минус этой системы в невозможности ее регулировки и возможном выходе из строя при определенных условиях окружающей среды.

Там же, где недостает естественной вентиляции, применяется искусственная.

Суть механической системы в использовании вентилятора, воздухонагревателя и прочих элементов, позволяющих очистить и нагреть воздух. Отличительной чертой данной системы является полная независимость от погодных условий и возможность поддержки комфортных условий для проживания в любое время года.

Приточная и вытяжная система вентиляции

Задача, поставленная перед системой приточной вентиляции – постепенное замещение воздушной массы вентилируемого помещения свежим воздухом без пыли и иных включений с аналогичными параметрами влажности, температуры.

Работа данной системы заключается в контролируемой подаче очищенного и подготовленного воздуха с улицы в здание при помощи

Данная система прекрасно подойдет для коттеджей и многоквартирных домов, в кровле которых существуют вытяжные отверстия.

Как правило, для очистки воздушной массы производственных помещений промышленных предприятий применяется вытяжная система вентиляций. Вытяжная система также позволяет увеличить воздухообмен при организованной естественной вентиляции в помещениях. Вытяжная система – наиболее простой вариант вентилирования. Удаление требуемого объема воздуха из определенной зоны помещения обеспечивает вентиляцию выбранной зоны и помещения вцелом. При значительной производительности вытяжной системы, для повышения ее эффективности и во избежание неконтролируемого перемещения воздушных масс внутри здания между смежными помещениями, создания зон пониженного давления и сквозняков в дополнение к вытяжной системе, необходимо предусмотреть согласованную работу приточной установки.

Учитывая вышеизложенное, наиболее оптимальным и эффективным вариантом можно считать приточно-вытяжную вентиляцию. Ее возможности расширены за счет подачи и удаления равного количества воздуха, что позволяет осуществлять контроль за его температурой, объемом и качеством. Суть этого вида вентиляции заключается в подаче соизмеримого объема воздуха приточной установкой с одновременным удалением равнозначного объема вытяжной системой вентиляции. При этом, дабы исключить разницу давления воздуха внутри помещения и вне помещения (так называемый эффект «хлопающих дверей»), необходимо настроить одинаковую производительность систем. Базой для производства данных вентиляционных систем могут служить как вентиляционные установки, так и отдельные элементы систем вентилирования.

Местная и общеобменная система вентиляции

Местная вентиляция подразделяется на местную приточную и местную вытяжную. Предназначение первой – подача свежего воздуха в конкретно выбранную зону помещения. В свою очередь, местная вытяжная вентиляция должна удалять загрязненный воздух из отдельной части помещения где возможно образование вредных выделений. Использование местной вытяжной вентиляции целесообразно при локальном размещениивредоносных источников и исключения возможности их распространения. Обычно в бытовых условиях используют общеобменные системы. Применение же местной вентиляции происходит,как правило, в производственных помещениях с локализованными источниками выбросов вредных веществ.

Отличительной особенностью общеобменной системы от местной вентиляции является подача свежего воздуха по всей площади помещения. Такой вид вентиляции может быть как приточной так и вытяжной. Такую систему необходимо механизировать, поскольку приточная общеобменная вентиляция должна обеспечивать очистку, а при необходимости — подогрев свежего воздуха. В отличии от приточной, вытяжная вентиляция общеобменного вида отличается своей простотой, поскольку отсутствует необходимость подготовки удаляемого воздуха. Устанавливают ее в окно или отверстие в стене. В помещениях малой площади целесообразно применение естественной вытяжной и механической приточной системы вентиляции, поскольку ее стоимость значительно меньше механической вытяжной системы.

Наборная и моноблочная система вентиляции

В отличии от наборных систем вентиляции, моноблочные, благодаря конструктивным особенностям, обладают низком уровнем шума, что обеспечивается компактным размещением составляющих системы в едином шумоизолированном корпусе. Таким образом, целесообразна установка моноблочных систем в жилых помещениях при наличии специально оборудованных вентиляционных камер и подсобных помещений.

Необходимо отметить, что при сборке приточных установок все элементы проходят отбор, тестирование и наладку еще на стадии производства. Что, в свою очередь, должно обеспечить согласованную и функциональную работу с момента проведения пусконаладочных работ и дальнейшей эксплуатации вцелом. К преимуществам моноблочных систем вентиляции можно отнести относительно небольшие габариты установок. В качестве примера можно рассмотреть моноблочную систему обеспечивающую производительность до 500 кубических метров в час при скромных габаритных размерах по высоте в 22 см. Это существенно сокращает расходы на ее реализацию со стадии проектирования и при проведении монтажных и пусконаладочных работ.


Сложность и универсальность наборных систем позволяет обеспечивать вентилирование любых производственных, жилых и административных помещений и зданий. Слаженная и эффективная работа подобных систем невозможна без профессионального проекта.

Типы систем вентиляции

Приточная вентиляция, вытяжная – для непосвященного в технические тонкости человека эти понятия немного туманны. Проведем небольшой «ликбез» о типах вентиляции.

 Условно вентиляционные системы можно разделить на три группы по таким основным признакам:

• Назначение системы: вытяжная, приточная и приточно-вытяжная
• Каким образом перемещается воздух: естественная или механическая система
• По зоне обслуживания системы: общеобменная система или местная

Рассмотрим подробнее эти группы.

Вытяжная, приточная вентиляция и приточно-вытяжная

Вытяжная система наиболее хорошо знакома каждому обывателю. Именно она отвечает за удаление загрязненного, отработанного воздуха. Приточная вентиляция, напротив, подает свежий наружный воздух с улицы в помещение.

 Для нормальной работы вентиляции очень часто требуется установка, как приточной вентиляции, так и вытяжной. Очень часто производительность (измеряется в м3/ч) приточной и вытяжной систем (т. е. сколько воздуха система подает в помещение и вытягивает) равна, за исключением помещений общественного питания, технологических помещений и промышленного использования.

 Системы приточно-вытяжной вентиляции могут быть наборными или моноблочными. Наборная приточно-вытяжная система представляет собой некий «конструктор», когда проектировщик подбирает отдельно основные элементы системы: вентилятор, калорифер, охладитель, обратный клапан, фильтр и др. Более подробно рассмотрено в статьях Из чего состоит вентиляция и Вентиляция квартиры в разделе Статьи о вентиляции

Естественная или искусственная вентиляция

 Естественная вентиляция имеет свои преимущества и недостатки. Исторически уже сложно определить, кто первым начал пользоваться естественной вентиляцией. Например, древние римляне с ней уже были знакомы, строили дома с учетом вентиляции, но наша статья не о них.

Итак, естественная вентиляция. Дешевизна системы, простота обустройства, несомненно, является большим преимуществом. Производительность естественной вентиляции напрямую зависит от таких природных факторов, как разница температур наружного и внутреннего воздуха, направления и силы ветра, разности давлений. Эта зависимость делает эффективность естественной вентиляции крайне не стабильной.

 Механическая вентиляция, или можно ее еще назвать искусственной, это такая вентиляция, когда используется оборудование и приборы, что позволяет подавать воздух или удалять его на значительные расстояния в требуемом количестве. На таких объектах, как жилые помещения, рабочие следует, конечно, применять механическую вентиляцию.

Местная или общеобменная система

Местная вентиляция может обеспечивать приток чистого воздуха (предварительно очищенного и подогретого) к определенным местам. И наоборот, местная вытяжная вентиляция удаляет воздух от определенных мест с наибольшей концентрацией вредных примесей в воздухе. Примером такой вентиляции может быть вытяжка на кухне, которая устанавливается над газовой или электрической плитой. Чаще всего используются такие системы в промышленности.

Общеобменная вентиляция обслуживает помещение полностью или большую его часть.

 Приточная общеобменная вентиляция используется также для уменьшения концентрации вредных примесей в воздухе, не удаленных местной вытяжной и общеобменной вытяжной системой.

18. Виды механической вентиляции. – ОБЖ.ру

МЕХАНИЧЕСКАЯ вентиляция состоит из воздуховодов и побудителей движения (механических вентиляторов или эжекторов ( 16)

Воздухообмен осуществляется независимо от внешних метеорологических условий, при этом поступающий воздух может подогреваться или охлаждаться, подвергаться увлажнению либо осушению. Выбрасываемый воздух подвергается очистке.

Механическая общеобменная вентиляция может быть :

а)приточная ;

б)вытяжная ;

в)приточно-вытяжная ( 17).

Приточная система вентиляции производит забор воздуха через воздухозаборное устройство, затем воздух проходит через калорифер, где воздух нагревается и увлажняется и вентилятором подается по воздухопроводам в помещение через насадки для регулировки притока воздуха. Загрязненный воздух вытесняется через двери, окна, фонари, щели. Вытяжная вентиляция удаляет загрязненный и перегретый воздух через воздухоотводы и очиститель, а свежий воздух поступает через окна, двери и неплотности конструкций.

Приточно-вытяжная система вентиляции состоит из приточной и вытяжной, работающих одновременно.

Местная вентиляция проветривает места непосредственного выделения вредностей и она также может быть приточной или вытяжной. Вытяжная вентиляция удаляет загрязненный воздух по воздуховодам; воздух забирается через воздухоприемники, которые могут быть выполнены в виде :

— вытяжного шкафа ( 18 а)

— вытяжного зонта ( 18 б)

— бортовых отсосов ( 18 в)

Местные отсосы устраиваются непосредственно у мест выделения вредностей : у электро и газосварочных рабочих мест, в зарядных отделениях аккумуляторных цехов, у гальванических ванн.

Для улучшения микроклимата ограниченной зоны помещения применяется местная приточная вентиляция в виде воздушного душа, воздушного оазиса-участка с чистым прохладным воздухом, воздушной завесы. ( 19)

Воздушная завеса применяется для предотвращения поступления в помещение наружного холодного воздуха. Для этого в нижней части проема устраивается воздухоотвод со щелью, из которой теплый воздух подается навстречу потоку холодного под углом 30-45 град. со скоростью 10-15 м/сек.

Системы вентиляции

Вентиляционная система — совокупность устройств для обработки, транспортирования, подачи и удаления воздуха. Системы вентиляции классифицируются по следующим признакам:

• По способу создания давления и перемещения воздуха: с естественным и искусственным (механическим) побуждением
• По назначению: приточные и вытяжные
• По способу организации воздухообмена: общеобменные, местные, аварийные, противодымные
• По конструктивному исполнению: канальные и бесканальные
• По количеству воздуха на человека в час.

Типы систем вентиляции по способу побуждения движения воздуха

Естественная вентиляция

При естественной вентиляции воздухообмен осуществляется из-за разницы давления снаружи и внутри здания.
Под неорганизованной естественной системой вентиляции понимается воздухообмен в помещении, происходящий за счет разности давлений внутреннего и наружного воздуха и действий ветра через неплотности ограждающих конструкций, а также при открывании форточек, фрамуг и дверей.
Организованной естественной вентиляцией называется воздухообмен, происходящий за счет разности давлений внутреннего и наружного воздуха, но через специально устроенные приточные и вытяжные проемы, степень открытия которых регулируется. Для создания пониженного давления в вентиляционном канале может использоваться дефлектор.

Механическая вентиляция

При механической вентиляции воздухообмен происходит за счет разности давления, создаваемой вентилятором или эжектором. Этот способ вентиляции более эффективен, так как воздух предварительно может быть очищен от пыли и доведен до требуемой температуры и влажности. В механических системах вентиляции используются такие приборы и оборудование, как: вентиляторы, электродвигатели, воздухонагреватели, шумоглушители, пылеуловители, автоматика и др., позволяющие перемещать воздух в больших пространствах. Такие системы могут подавать и удалять воздух из локальных зон помещения в необходимом количестве, независимо от изменяющихся условий окружающей воздушной среды. При необходимости воздух подвергают различным видам обработки (очистке, нагреванию, увлажнению и т.д.), что практически невозможно в системах естественной вентиляции. Затраты электроэнергии на их работу могут быть довольно большими.

Типы систем вентиляции по назначению

Приточная вентиляция

Приточной системой вентиляции называется система, подающая в помещение определенное количество воздуха, который может подогреваться в зимний период и охлаждаться в летний.

Вытяжная вентиляция

Вытяжная вентиляция служит для удаления из помещения отработанного воздуха.
Типы систем по способу организации воздухообмена

Общеобменная вентиляция

Общеобменная система вентиляции предусматривается для создания одинаковых условий и параметров воздушной среды (температуры, влажности и подвижности воздуха) во всём объёме помещения, главным образом в его рабочей зоне (1,5—2,0 м от пола), когда вредные вещества распространяются по всему объёму помещения и нет возможности (или нет необходимости) их уловить в месте образования.

Местная вентиляция

Местной вентиляцией называется такая, при которой воздух подают на определённые места (местная приточная вентиляция) и загрязнённый воздух удаляют только от мест образования вредных выделений (местная вытяжная вентиляция). Местная приточная вентиляция может обеспечивать приток чистого воздуха (предварительно очищенного и подогретого) к определённым местам. И наоборот, местная вытяжная вентиляция удаляет воздух от определённых мест с наибольшей концентрацией вредных примесей в воздухе. Примером такой местной вытяжной вентиляции может быть вытяжка на кухне, которая устанавливается над газовой или электрической плитой. Чаще всего используются такие системы в промышленности.

Аварийная вентиляция

Аварийная система вентиляции устанавливается в помещениях, где возможен неожиданный выброс чрезвычайно опасных вредных веществ в количествах, значительно превышающих ПДК, с целью их быстрого удаления. Аварийная вентиляция необходима для удаления газа в помещениях с газовым пожаротушением, для удаления газа после работы системы.

Противодымная вентиляция

Противодымная система вентиляции устанавливается в производственных зданиях, где применяются технологии с повышенной пожароопасностью, и служит для обеспечения эвакуации людей. С помощью этой системы подается необходимое количество воздуха, препятствующего распространению дыма в помещении. Система работает в начальной стадии пожара.

Вентиляционное оборудование

Системы вентиляции включают в себя группы самого разнообразного оборудования: прежде всего, это вентиляторы, вентиляторные агрегаты или вентиляционные установки. Среди дополнительного оборудования — шумоглушители, воздушные фильтры, электрические и водяные воздухонагреватели, регулирующие и воздухораспределительные устройства и пр.

Заказать установку и монтаж систем вентиляции Вы можете оставив заявку в форме ниже

Бесплатная консультация

естественная и искусственная, приточная и вытяжная система. Монтаж и проектирование вентиляционных систем

Вы находитесь на странице: Вентиляция » Типы вентиляции

Первым шагом при проектировании и расчете систем вентиляции является определение её типа. Классифицируются системы вентиляции по следующим параметрам:

• Способ перемещения воздуха: с естественным или механическим побуждением;
• По направлению движения воздуха: приточная система и вытяжная система вентиляции;
• По зоне работы: вентиляция местного назначения и общеобменная система вентиляции;
• По конструктивным особенностям: моноблочная или разборная система вентиляции.

Естественная вентиляция и с механическим побуждением

Естественная вентиляция – вентиляция, в которой для создания воздухообмена не используется электрооборудование, а движение воздуха происходит за счет естественных процессов – разность температур, изменение давления, ветра. Преимущества данных систем в их дешевизне, надежности и простоты монтажа. Высокая надежность является следствием отсутствия движущихся частей и электрооборудования. Естественная вентиляция в основном применяется в строительстве жилых зданий и представляет собой вентиляционные каналы и короба в санузлах и на кухне.

Минусами естественной вентиляции является то, что они сильно зависят от температуры воздуха, скорости и направления ветра, и других внешних факторов. Данные системы невозможно регулировать, что не всегда позволяет создать комфортные для человека условия.

Вентиляция с механическим побуждением – используется в основном там, где невозможно создать требуемые условия по воздухообмену с помощью естественной вентиляции. В данных системах используют электрооборудование, вентиляторы, воздухонагреватели (калориферы), фильтры и другие устройства. Благодаря перечисленным устройствам, возможно раздавать, производить очистку и подогревать приточный воздух. А отработанный воздух выбрасывать за пределы здания. Системы искусственной вентиляции не зависят от окружающей среды. Только система вентиляции с механическим побуждением может поддерживать комфортные условия на заданном уровне, не зависимо от погодных условий.

Системы приточной и вытяжной вентиляции

Система приточной вентиляции предназначена для подачи наружного воздуха в вентилируемые помещения. Если есть такая необходимость, воздух подогревается и производится его очистка от пыли.

Система вытяжной вентиляции предназначена для удаления использованного внутреннего воздуха за пределы здания.

Как правило, эти системы работают вместе. Производительность двух систем должна находится в определенном балансе, если системы не будут сбалансированы, то в помещении будет создаваться, либо недостаточное, либо избыточное давление и приведет к эффекту «хлопающих дверей».

Вентиляция местного назначения и общеобменная система вентиляции

Вентиляция местного назначения служит для подачи воздуха в требуемые участки и области помещения или удаления воздуха из мест образования вредных выделений. Вытяжная вентиляция местного назначения применяется, когда нельзя позволить вредностям распространиться по помещению, а есть возможность удалить их непосредственно из места их образования. В таких случаях удается значительно сократить капитальные затраты за счет уменьшения мощности основной системы вентиляции. Местные системы чаще всего используются на промышленных или производственных объектах. Единственным исключением являются вытяжные кухонные зонты, которые так же относятся к системам местной вытяжки.

Общеобменная система вентиляции используется для вентиляции всего помещения. Так же бывает двух видов: приточная и вытяжная вентиляция. Приточная вентиляция общеобменного назначения как обычно делают с подогревом приточного воздуха и его фильтрацией. Вытяжная вентиляция выполняется в более простом варианте, это может быть вентилятор, установленный в стене или окне, без дополнительных устройств, так как вытяжной воздух обрабатывать не требуется. Если объемы вентилируемого воздуха небольшие, то возможно установить естественную вытяжную вентиляцию, которая обойдется дешевле механической.

Моноблочная и наборная система вентиляции

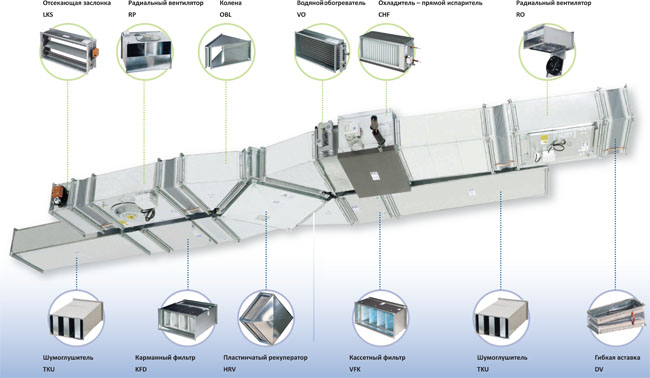

Разборная система вентиляции состоит из сборных компонентов: вентилятора, шумоглушителя, фильтра, автоматики и т.д. Данную систему, как правило, располагают в отдельных помещениях (венткамера) или за подвесным потолком (при небольших габаритах). Плюсом таких систем является отсутствие ограничений на вентилируемое помещение, это может быть небольшая квартира, офис, торговый зал или целое здание. Минусом – большие габариты и для расчета таких систем требуется профессиональная подготовка.

Моноблочная система состоит из тех же компонентов что и разборная, только все они расположены в одном шумоизолированном корпусе. Данные системы могут быть как приточными, так и приточно-вытяжными. В приточно-вытяжных установках зачастую имеют встроенный рекуператор тепла для экономии энергии. Основные преимущества моноблочных установок:

• Низкий уровень шума за счет расположения в шумоизолированном корпусе.
• Возможность установки в жилых помещениях при небольшой производительности.
• Повышенная эффективность и сбалансированность за счет сборки, тестировании и отладки при производстве.
• Небольшие размеры.
• Простота монтажа. Для установки моноблочной системы необходимо несколько часов и небольшого количества расходных материалов.

Типы механической вентиляции: вытяжная, приточная, сбалансированная и с рекуперацией энергии

По HVI

Исторически сложилось так, что вентиляция построек осуществлялась естественным путем, например открывалось окно или дверь, чтобы свежий воздух попадал в помещение. Однако, учитывая все более широкое распространение технологий герметизации воздуха, этого метода недостаточно. Используйте механическую вентиляцию, которая предлагает несколько вариантов удаления застоявшегося воздуха из помещения и свежего наружного воздуха внутрь.Различные типы включают вытяжной, приточный, сбалансированный и с рекуперацией энергии.

В этом кратком техническом документе мы рассмотрим каждый вариант механической вентиляции и обсудим, как они работают, их преимущества и любые существующие проблемы. Мы поговорим о том, «как и что» вентиляции, но давайте начнем с «почему». Зачем вообще нужна вентиляция? Ответ заключается в том, чтобы поддерживать здоровье и благополучие людей, находящихся в помещении, за счет улучшения качества воздуха, которым они дышат.

По мере того, как здания становятся более воздухонепроницаемыми для экономии энергии, непреднамеренным последствием является накопление внутренних загрязнителей, вызывающих плохое качество воздуха в помещении (IAQ). Недостаточное качество воздуха в помещении является серьезной проблемой для всех зданий, поскольку отрицательно сказывается на здоровье, когнитивной функции, производительности и благополучии людей, находящихся внутри помещений.

Воздух в жилых помещениях может быть довольно вредным для здоровья.Фактически, Агентство по охране окружающей среды США (EPA) заявляет, что:

• В среднем человек получает 72% химического воздействия дома. [1]
• Уровни загрязнителей внутри помещений могут быть в два-пять раз, а иногда и более чем в 100 раз выше, чем уровни на открытом воздухе. [2]
• Большое количество загрязнителей воздуха внутри помещений вызывает особую озабоченность, потому что большинство людей проводят около 90% своего времени в помещении. [3]
• Загрязнение воздуха в помещениях входит в пятерку основных экологических рисков для здоровья населения.[4]

Недостаточное качество воздуха в помещении имеет множество побочных эффектов. К ним относятся краткосрочные проблемы со здоровьем, такие как аллергия, головные боли и астма, а также долгосрочные, такие как рак, заболевание печени и повреждение почек. Лаборатория Гарварда и Беркли также определила, что недостаточное качество воздуха в помещении может вызвать когнитивные нарушения. В одном из своих исследований они обнаружили, что углекислый газ (CO ₂ ) может негативно влиять на мышление на уровнях, которым большинство американцев обычно подвергаются в помещении. [5]

Лучший способ улучшить качество воздуха в помещении — это усиленная и сбалансированная вентиляция.До тех пор, пока поступает достаточно контролируемого свежего наружного воздуха и выходит застоявшийся воздух из помещений, будет достигнута высококачественная внутренняя среда. Американская ассоциация легких поддерживает это мнение и заявляет, что надлежащая вентиляция необходима для сохранения свежего и здорового воздуха в домах. [6]

Вентиляция настолько важна для обеспечения приемлемого качества воздуха в помещениях, что Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) разработало Стандарт 62.2, который устанавливает требования к вентиляции для удаления загрязнителей воздуха внутри помещений. ASHRAE устанавливает скорость вентиляции на уровне 7,5 кубических футов в минуту на человека, плюс 3 кубических футов в минуту на 100 квадратных футов [7], а стандарт 62.2 был принят местными нормативами

Как утверждает Министерство энергетики США, энергоэффективные дома — как новые, так и существующие — требуют механической вентиляции для поддержания качества воздуха в помещении.Следовательно, есть четыре системы механической вентиляции всего дома на выбор: вытяжная, приточная, сбалансированная и с рекуперацией энергии [8]. Обратите внимание, что непрерывные системы вентиляции «всего дома» были разработаны в 1980-х годах для удовлетворения требований к качеству воздуха в помещении для хорошо изолированных домов того времени [9].

Давайте теперь рассмотрим каждый тип механической вентиляции, которые также указаны в информационном бюллетене по вентиляции всего дома, составленном Министерством энергетики. Вот четыре варианта:

Обзор системы и преимущества:

• Системы вытяжной вентиляции работают за счет сброса давления в конструкции.Система удаляет воздух из дома, вызывая изменение давления, которое приводит к вытягиванию макияжа извне через утечки в каркасе здания и преднамеренные пассивные вентиляционные отверстия. Вытяжная вентиляция наиболее подходит для холодного климата, так как в более теплом климате разгерметизация может втягивать влажный воздух в полости стен, где он может конденсироваться и вызывать повреждение влаги. [10]
• Вытяжные системы вентиляции относительно просты и недороги в установке. Обычно вытяжная система вентиляции состоит из одного вентилятора, подключенного к единой вытяжной точке, расположенной в центре дома.Лучше всего подключить вентилятор к воздуховодам из нескольких комнат, предпочтительно комнат, где образуются загрязнители, например, ванных комнат и кухонь. [11]
• Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены в других комнатах для подачи свежего воздуха, а не для утечек в оболочке здания. Однако для правильной работы пассивных вентиляционных отверстий может потребоваться больший перепад давления, чем тот, который создается вентилятором. [12]

Проблемы:

• Одной из проблем, связанных с системами вытяжной вентиляции, является то, что вместе со свежим воздухом они могут втягивать загрязнители.К ним могут относиться: радон и плесень из подполья, пыль с чердака, дым из пристроенного гаража и дымовые газы от камина или водонагревателя или печи, работающей на ископаемом топливе. Эти загрязнители вызывают особую озабоченность, когда вентиляторы для ванн, вытяжные вентиляторы и сушилки для одежды (которые также сбрасывают давление в доме во время работы) работают, когда также работает вытяжная система вентиляции. [13]
• Вытяжные системы вентиляции также могут способствовать более высоким расходам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии, поскольку вытяжные системы не смягчают и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник.[14]

Обзор системы и преимущества:

• Приточная система вентиляции использует вентилятор для создания давления в конструкции, нагнетая наружный воздух в здание, в то время как воздух выходит из здания через отверстия в кожухе, каналах ванны и вентилятора, а также преднамеренные вентиляционные отверстия (если таковые существуют). [15]
• Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недороги в установке.Типичная система приточной вентиляции имеет систему вентиляторов и воздуховодов, которые подают свежий воздух обычно в одну, но предпочтительно в несколько комнат, которые жильцы занимают больше всего, например спальни и гостиную. Эта система может включать регулируемые оконные или стенные вентиляционные отверстия в других комнатах. [16]
• Системы приточной вентиляции позволяют лучше контролировать поступающий в дом воздух по сравнению с системами вытяжной вентиляции. Создавая давление в доме, системы приточной вентиляции сводят к минимуму загрязнение окружающей среды в жилых помещениях и предотвращают обратный отток дымовых газов из каминов и бытовых приборов.Приточная вентиляция также позволяет фильтровать поступающий в птичник наружный воздух для удаления пыльцы и пыли или осушать для контроля влажности. [17]
• Системы приточной вентиляции лучше всего работают в жарком или смешанном климате. Поскольку они создают давление в доме, эти системы могут вызвать проблемы с влажностью в холодном климате. Зимой приточная система вентиляции вызывает утечку теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если внутренний воздух достаточно влажный, влага может конденсироваться на чердаке или в холодных внешних частях наружной стены, что приводит к появлению плесени, грибка и гниения.[18]

Проблемы:

• Как и системы вытяжной вентиляции, системы приточной вентиляции не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. Таким образом, они могут способствовать более высоким расходам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии. [19]
• Поскольку воздух поступает в птичник в отдельных местах, перед подачей наружный воздух может потребоваться смешать с воздухом в помещении, чтобы избежать сквозняков холодного воздуха зимой.Другой вариант — проточный канальный нагреватель, но он увеличивает эксплуатационные расходы [20].

Обзор системы и преимущества:

• Сбалансированные системы вентиляции, если они правильно спроектированы и установлены, не создают и не сбрасывают давление в конструкции. Напротив, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха.[21]
• Сбалансированная система вентиляции обычно состоит из двух вентиляторов и двух систем воздуховодов. Приточные и вытяжные вентиляционные отверстия можно установить в каждой комнате, но типичная система сбалансированной вентиляции предназначена для подачи свежего воздуха в спальни и гостиные, где обитатели проводят больше всего времени. Он также удаляет воздух из помещений, где чаще всего образуются влага и загрязняющие вещества, таких как кухня, ванные комнаты и прачечная. [22]
• В некоторых конструкциях используется одноточечная вытяжка, и, поскольку они напрямую подают наружный воздух, сбалансированные системы позволяют использовать фильтры для удаления пыли и пыльцы из наружного воздуха перед ее попаданием в птичник. Сбалансированные системы вентиляции также подходят для любого климата. [23]

Проблемы:

• Как и приточная, и вытяжная системы, сбалансированные системы вентиляции не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. Следовательно, они могут способствовать более высоким расходам на отопление и охлаждение, в отличие от систем вентиляции с рекуперацией энергии. Как и в случае систем приточной вентиляции, наружный воздух может потребоваться смешать с воздухом в помещении перед доставкой, чтобы избежать сквозняков холодного воздуха зимой.[24]
• Поскольку для них требуются две системы воздуховодов и вентиляторы, уравновешенные системы вентиляции обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы. [25]

Обзор системы и преимущества:

• Системы вентиляции с рекуперацией энергии обеспечивают управляемый способ вентиляции дома при минимальных потерях энергии. Они сокращают расходы на нагрев вентилируемого воздуха зимой за счет передачи тепла от теплого внутреннего вытяжного воздуха свежему (но холодному) приточному воздуху снаружи.Летом внутренний воздух охлаждает более теплый приточный воздух, чтобы снизить затраты на охлаждение. [26]
• Существует два типа систем рекуперации энергии: вентиляторы с рекуперацией энергии (ERV) и вентиляторы с рекуперацией тепла (HRV). Оба типа включают теплообменник, один или несколько вентиляторов для проталкивания воздуха через машину и элементы управления. Есть несколько небольших моделей, монтируемых на стену или окно, но большинство из них представляют собой центральные системы вентиляции всего дома с собственной системой воздуховодов или общими воздуховодами. [27]

• Основное различие между ERV и HRV заключается в том, как работает теплообменник. С ERV теплообменник передает определенное количество водяного пара (скрытый) вместе с тепловой энергией (ощутимой), в то время как HRV передает только тепло. [28]
• Поскольку ERV переносит часть влаги из вытяжного воздуха в обычно менее влажный входящий зимний воздух, влажность воздуха в помещении остается более постоянной. Это также поддерживает тепло теплообменника, сводя к минимуму проблемы с замерзанием. [29]
• Летом ERV может помочь контролировать влажность в доме, передавая часть водяного пара из входящего воздуха в теоретически более сухой воздух, выходящий из дома.Если вы используете кондиционер, ERV обычно обеспечивает лучший контроль влажности, чем HRV. [30]
• Большинство систем вентиляции с рекуперацией энергии могут рекуперировать около 70-80% энергии вытяжного воздушного потока и передавать эту энергию входящему воздуху для целей кондиционирования. [31]

Проблемы:

• Установка некоторых систем вентиляции с рекуперацией энергии может быть дороже, чем установка других систем вентиляции. В общем, простота является ключом к рентабельной установке. Чтобы сэкономить на затратах на установку, многие системы используют существующие воздуховоды. Сложные системы не только дороже в установке, но и, как правило, требуют большего обслуживания и часто потребляют больше электроэнергии. [32]

Неудовлетворительное качество воздуха в помещении угрожает здоровью людей, находящихся в помещении, в доме и здании любого типа, и проблема усугубляется с ростом герметичности конструкции.Это плохие новости. Хорошей новостью является то, что у нас есть решение — механическая вентиляция, и что существует четыре различных типа: вытяжная, приточная, сбалансированная и с рекуперацией энергии. Внедрение одной из этих систем улучшит качество воздуха в помещении и улучшит самочувствие жителей.

Для получения дополнительной информации о побочных эффектах недостаточного качества воздуха в помещении и преимуществах механической вентиляции посетите Домашний институт вентиляции по адресу www. hvi.org.

Механическая вентиляция всего дома: вытяжная, приточная, сбалансированная и обратная

Отравление может затянуть яд в дом

Обратная тяга — это опасное состояние, когда отрицательное давление в помещении достаточно велико, чтобы втягивать продукты сгорания от топливных приборов в дом (вместо того, чтобы выбрасывать их из прибора через дымоход или вентиляционное отверстие).

Обратная вытяжка потенциально может привести к опасным уровням окиси углерода — ядовитого газа без запаха и цвета, который может вызвать болезнь или смерть. К устройствам для сжигания с возможностью обратной вытяжки относятся печи, водонагреватели, камины или другое оборудование, которое сжигает природный газ, пропан, масло, керосин или дрова.

Факторы, которые влияют на условия давления внутри дома, включают эффекты стека, ветровые эффекты, HVAC и вытяжные вентиляторы.

Вытяжные вентиляторы могут создавать в зданиях отрицательное давление, ведущее к обратной вытяжке.

Вытяжной вентилятор для ванны, используемый для механической вентиляции всего дома и работающий с предписанной нормой продолжительной скорости (например,g., 50-80 кубических футов в минуту) может вызвать обратную тягу, но работа вытяжного вентилятора большей мощности (например, кухонного вытяжного вентилятора 300-1200 кубических футов в минуту или линейного многопоточного вентилятора для ванны 150-400 кубических футов в минуту) с большей вероятностью вызовет обратную тягу, если не будет обеспечен подпиточный воздух.

Другие вытяжные устройства (сушилки для белья, центральный пылесос и обычные вентиляторы для ванн), работающие одновременно, еще больше увеличат вероятность обратного вытягивания.

Приборы для сжигания могут быть проверены на потенциальную обратную тягу.

Профессиональный стандарт BPI Building Analyst (BPI 2012) включает процедуру, кратко изложенную ниже, для выполнения теста на сброс давления для каждой зоны топочного оборудования (CAZ):

1. Измерьте базовое давление
2. Измерьте максимальное отрицательное давление, основанное на комбинированном воздействии работы вытяжного устройства, работы обработчика воздуха и положения двери.
3. Разница — разгерметизация наихудшего случая
4. Сравните с пределом сброса давления при обратной вытяжке для прибора

Эта процедура обычно выполняется в сочетании с испытаниями на герметичность здания, содержание окиси углерода, утечку и тягу для печей с естественной и механической тягой и водонагревателей.

На основании результатов испытаний определены действия по поддержанию безопасности горения.

Затягивание старого дома может вызвать проблемы

Модернизация существующего дома с улучшением энергоэффективности может значительно снизить естественный обмен воздуха с окружающей средой, потенциально создавая опасность обратного вытягивания. Теперь может потребоваться механическая вентиляция всего дома для поддержания приемлемого качества воздуха в помещении.

Испытания на безопасность горения можно использовать для выявления существующих проблем до начала работ по модернизации и для подтверждения безопасной эксплуатации устройств сжигания после их завершения.

Безопасность горения и работу вытяжного вентилятора следует рассматривать вместе. Как правило, чем плотнее дом, тем больше вероятность того, что сброс давления может стать проблемой, даже если соблюдаются требования к воздуху для горения, утвержденные кодексом. Испытание на сброс давления в наихудшем случае поможет определить, будут ли устройства сгорания с непрямым сбросом давления создавать обратную тягу.

Предложения по предотвращению вытяжки и других опасностей, связанных с безопасностью горения:

• В идеале, установить оборудование с прямой вентиляцией (наружный воздух для горения).
• Если оборудование с прямой вентиляцией невозможно, установите устройства для сжигания с вытяжной тягой или с механической вентиляцией.
• Только вытяжная механическая вентиляция всего помещения может не подходить, если установлены устройства с естественной или принудительной тягой.
• Подтвердите, что устройства для сжигания, включая камины, установлены и введены в эксплуатацию в соответствии с нормами и инструкциями производителя.
• Выполните испытание разгерметизации наихудшего случая, если требуется, в соответствии с отраслевыми стандартами, такими как Building Performance Institute (BPI 2012), Air Conditioning Contractors of America (ACCA 2011), The Energy Conservatory (TEC 2012) или другие одобренные испытания. .

Сравнение вытяжной вентиляции и естественной вентиляции

Плюсы и минусы типов вентиляции

С тех пор, как первый пещерный человек вошел в пещеру, вентиляция стала важным аспектом проектирования здания. Пещерный человек быстро понял, что зданиям необходима вентиляция для предотвращения застоя воздуха, удаления влаги или неприятных запахов и для поддержания комфортной температуры. Несмотря на эту историю, вентиляция почему-то все еще игнорируется при проектировании зданий.Слишком часто строители используют кондиционер или настенный вытяжной вентилятор, даже если это не идеальное решение для данного объекта. Архитекторы и инженеры полагаются на отраслевые «стандарты» вместо того, чтобы тратить время на изучение других вариантов. Чтобы упростить процесс выбора, давайте рассмотрим два самых популярных варианта вентиляции в современном здании — естественную вентиляцию и вытяжную вентиляцию. Однако, прежде чем мы продолжим, мы должны напомнить всем людям, что независимо от того, какой выбор они сделают, очистка любого вытяжного вентилятора или дымохода должна быть очищена.Независимо от того, решите ли вы использовать профессиональное оборудование самостоятельно или решите нанять фирму, которая предлагает такие услуги, как чистка кухонных навесов и чистка вытяжных каналов, вы должны следить за тем, чтобы они всегда были чистыми.

Старейшая форма вентиляции в последнее время снова стала популярной благодаря движению «за зеленые». Для естественной вентиляции не требуется механическая энергия, поэтому это такой привлекательный вариант для тех, кто хочет снизить выбросы углерода и сэкономить на расходах на электроэнергию. Сегодня в зданиях используются два различных типа естественной вентиляции: ветровая вентиляция и плавучая вентиляция.

Поперечная вентиляция

Если вы когда-нибудь случайно зажгли еду на плите, вы, вероятно, уже знаете, как работает ветровая вентиляция. Когда дым заполняет вашу кухню и заставляет детекторы дыма бешено пискнуть, ваш первый инстинкт, вероятно, состоит в том, чтобы открыть пару окон и проветрить дом. Открытие нескольких окон запускает движение воздуха, которое устраняет дым и очищает ваш дом.По сути, именно так работает коммерческая ветровая вентиляция, но в гораздо большем масштабе. Установка нескольких вентиляционных отверстий в большом помещении создает поперечный поток воздуха, который эффективно вентилирует и освежает внутренний воздух, любезно предоставленный матерью-природой.

Вентиляция плавучести

Другой формой естественной вентиляции является вытяжная вентиляция. Как и ветровая вентиляция, плавучая вентиляция использует естественный поток воздуха для улучшения охлаждения и освежения пространства. Этот метод основан на том простом факте, что горячий воздух поднимается вверх.Если вы когда-либо жили на верхнем этаже многоквартирного дома в середине лета или рисковали подняться на старый чердак в жаркий день, вы, вероятно, уже знали об этом принципе. Когда горячий воздух выходит из верхней части здания, более холодный воздух будет вытягиваться снизу, чтобы заменить вышедший воздух. Это также известно как «эффект дымохода». Как и в случае с ветровой вентиляцией, поток воздуха от выталкивающей вентиляции способствует охлаждению и освежению пространства.

Системы естественной вентиляции воздуха используют один или оба этих метода для охлаждения внутреннего пространства.Каждая система настроена таким образом, чтобы воздух проходил через здание на уровне пола и поднимался к потолку. Это приводит к более прохладной и комфортной зоне для жителей здания.

Второй вариант — механическая вентиляция, также называемая принудительной вытяжной вентиляцией. Этот вариант существует с середины 19 века и очень популярен как в жилых, так и в коммерческих помещениях. Фактически, это было стандартом для зданий на протяжении десятилетий.

Однако эта система вентиляции работает иначе, чем решения с естественным воздухом. В то время как естественная вентиляция основывается на законах природы для создания воздушного потока, вытяжка создает воздушный поток, вытесняя воздух с помощью промышленного вытяжного вентилятора. Эти вентиляторы всасывают воздух из верхней части здания, в то время как свежий воздух всасывается в здание через вентиляционные отверстия в стене. Возможно, вы захотите проверить плюсы и минусы вентиляторов чердака, прежде чем вкладывать средства в вытяжную вентиляцию с электроприводом.

Приточно-вытяжная вентиляция имеет свои преимущества.Он очень эффективен для увеличения воздушного потока и, как правило, хорош для вентиляции во многих помещениях. Однако, как правило, это не самый эффективный вариант, и часто в некоторых местах он не работает. Поскольку он использует механические системы, он потребляет много энергии. С ростом цен на электроэнергию это стало серьезной проблемой для многих компаний. Чаще всего большие фабрики и заводы считают, что эта стоимость энергии увеличивается больше всего. Более того. Вытяжная вентиляция часто требует дорогостоящего технического обслуживания.Установите систему естественной вентиляции сегодня и избегайте всех этих и других проблем.

Когда дело доходит до выбора системы вентиляции для промышленного объекта, большинство компаний прежде всего учитывают один фактор: чистую прибыль. Конечно, также важно учитывать эффективность, комфорт и долгосрочные затраты. К счастью, когда дело доходит до вентиляции, есть вариант, отвечающий всем вышеперечисленным потребностям; низкие затраты, эффективность и практически полное отсутствие обслуживания.Если, как и в большинстве других предприятий, это ваша основная забота, выбор прост: естественная вентиляция. Для жилой недвижимости вы можете рассмотреть купола и флюгеры, чтобы добавить вентиляцию; им обычно отдают предпочтение, поскольку они могут украсить внешний вид, выполняя определенную цель.

Во-первых, естественная вентиляция по сравнению с механической или механической вытяжкой чрезвычайно энергоэффективна. Вместо того, чтобы полагаться на машину для вытеснения воздуха из здания, естественный вентилятор использует силу тяжести.Конечно, экономя энергию, вы также экономите много денег. Замена оборудования вытяжной вентиляции естественным вентилятором может помочь вам сэкономить десятки тысяч долларов в год. Кроме того, при естественной вентиляции используется меньше оборудования и, следовательно, меньше обслуживания, что, опять же, способствует увеличению прибыли.

В заключение, если вы ищете более экологичный способ вентиляции здания, решение простое. Moffitt Corporation специализируется на естественной вентиляции и использует одни из самых современных и экономичных технологий в отрасли. Продукция включает в себя естественные вентиляторы, а также жалюзи и варианты турбинных вентиляторов. Более того, в отличие от принудительной вытяжной вентиляции, эти продукты не требуют никаких эксплуатационных затрат. Кроме того, они не шумят и не загрязняют окружающую среду.

Nature уже поставила готовые вентиляционные решения. Почему бы не использовать это?

Механическая вентиляция — ключ к современному домостроению

Как вы получаете свежий воздух и несвежий воздух и запахи от готовки в хорошо изолированном доме? Механическая вентиляция — это ключевой элемент современных плотно построенных домов.Контроль количества и качества воздуха в вашем доме полезен как для вашего здоровья, так и для здоровья вашего дома.

Механическая вентиляция улучшает качество воздуха в помещении за счет подачи свежего воздуха и разбавления загрязнителей, контролирует влажность, предотвращает недостаточный воздушный поток и не требует, чтобы люди открывали окна.

Есть три способа циркуляции воздуха:

• Механические вытяжные системы (местные или многоточечные)
• Системы механического питания
• Сбалансированные механические системы (вытяжная и приточная)

В соответствии со строительными нормами, в новых домах требуется непрерывный способ перемещения воздуха через вытяжную, приточную или сбалансированную систему.Хотя это и не требуется для проектов ремонта и реконструкции, передовая деловая практика требует, чтобы строители и субподрядчики старались соответствовать этому стандарту.

Механические вытяжные системы включают кухонные вытяжки и вентиляторы, вентиляторы для ванных комнат и / или общую вытяжную систему для жилых помещений. Иногда к системе HVAC присоединяется механическая приточная вентиляция. Сбалансированные системы также могут быть присоединены к существующим воздуховодам. У каждой системы есть свои плюсы и минусы.

Преимущества / недостатки вытяжной вентиляции

Кухонные вытяжки — пример механической вытяжной вентиляции.

Преимущества

• Простой в установке и недорогой
• Можно комбинировать с точечной вентиляцией (например, вентилятором для ванны)
• Отрицательное давление в помещении снижает риск конденсации

Недостатки

• Источник поступающего воздуха не контролируется
• Возможная обратная тяга топочных аппаратов
• Другие загрязнители, такие как радон, могут попасть в дом
• Воздух распределяется по дому неравномерно (при одноточечной системе)

Преимущества / недостатки приточной вентиляции

Преимущества

• Недорого; можно использовать существующие системы воздуховодов
• Лучшее распределение свежего воздуха
• Распределенный воздух можно фильтровать
• Положительное давление не допускает попадания загрязняющих веществ в наружный воздух

Недостатки

• Неудобные сквозняки в месте всасывания (не очень большие в холодных климатических условиях)
• Теплый влажный воздух нагнетается в узлы конвертов
• Использование вентилятора воздухоочистителя приводит к более высокому потреблению электроэнергии
• Ограничения кондиционера по температуре всасываемого воздуха

Преимущества / недостатки сбалансированной вентиляции

Вот два метода сбалансированной механической вентиляции: HRV — вентиляция с рекуперацией тепла и ERV — вентиляция с рекуперацией энергии. HRV передает только ощутимое тепло. Явное тепло — это тепло, которое вы можете почувствовать. ERV передает явное тепло и скрытое тепло. Эти термины относятся к тому, как энергия поглощается в пространстве. Системы HVAC предназначены для учета внутренних условий (людей, мебели и т. Д.) В доме, а также колебаний внешней температуры и условий.

Преимущества

• Может рекуперировать энергию с помощью системы HRV или ERV
• Применимо во всех климатических зонах
• Источник вентилируемого воздуха известен (т.е. свежий воздух)
• Наружный воздух с фильтром и кондиционированием
• Давление в помещении примерно равно внешнему

Недостатки

• Может быть дороже
• Требуется надлежащее планирование на этапе проектирования
• Местная вытяжка по-прежнему требуется, если не из ванных комнат

Команда Lavallee Systems проведет вас через множество вариантов продуктов и поможет определить, какая система вентиляции лучше всего подходит для вашего дома.

Технически говоря: Механическая вентиляция всего дома

Эта статья была первоначально опубликована пользователем Pro Trade Craft и была слегка отредактирована.

Затягивание старого дома или строительство нового плотного дома означает, что вы больше не можете оставлять вентиляцию для случайных утечек. Вы должны это контролировать.

Механическая вентиляция всего помещения — это преднамеренный обмен воздуха в помещении свежим наружным воздухом с контролируемой скоростью с использованием вентиляторов.Его цель — улучшить качество воздуха в помещении. Исторически механическая вентиляция ограничивалась локальной вытяжкой (вытяжные вентиляторы для кухни и ванны) для точечного контроля влажности и запахов. В домах обычно было достаточно естественной вентиляции через негерметичные ограждения, поэтому в вентиляции не было необходимости.

Дома стали значительно более жесткими за последние 15-20 лет в результате изменения кодексов, программ повышения энергоэффективности и общего стремления к сокращению энергопотребления.

Преимущества механической вентиляции всего дома включают:

• Постоянная подача наружного воздуха для улучшения качества воздуха в помещении и комфорта пассажиров
• Контроль количества и источника наружного воздуха
• Разбавление внутренних загрязняющих веществ, таких как запахи и аллергены
• Помогает контролировать относительную влажность и уменьшать накопление влаги в жаркое или умеренное время года.

Типы механической вентиляции

Существует три типа систем механической вентиляции всего дома: только вытяжная, только приточная и сбалансированная.Каждая система использует комбинацию вентиляторов, воздуховодов, заслонок и элементов управления, и каждая из них имеет свои плюсы, минусы и затраты, связанные с ними.

Только вытяжная вентиляция

Только вытяжная вентиляция обычно состоит из вентилятора, обычно вентилятора ванны, вытяжного воздуха в помещении. Наружный воздух для подпитки всасывается в дом через утечки в ограждении здания.

Плюсы / минусы / стоимость:

• Загрязняющие вещества могут попадать в дом с чердака, гаража, подполья или полости стены
• Возможность втягивания влажного наружного воздуха в полость стены, которая может конденсироваться во время сезона охлаждения и вызывают проблемы с влажностью, особенно в теплом влажном климате
• Может вызывать или способствовать обратному вытягиванию дымовых приборов
• Самая низкая стоимость установки и низкие эксплуатационные расходы

Только приточный воздух

Приточная вентиляция состоит из вентилятора, втягивающего наружный воздух внутри дома.Воздух в помещении выходит через ограждение здания и вытяжные каналы.

Только для снабжения может быть выделенной системой или, чаще, системой со встроенным центральным вентилятором (CFI). В системе CFI наружный воздух направляется в обратную камеру воздухоподготовителя HVAC, которая втягивает и распределяет наружный воздух.

Плюсы / минусы / стоимость:

• Сводит к минимуму попадание загрязняющих веществ через ограждение здания
• Наружный воздух забирается из одного известного места для обеспечения наилучшего качества воздуха
• Потенциал попадания влажного воздуха в помещении в полость стены, что может конденсируются и вызывают проблемы с влажностью во время отопительного сезона в более холодном климате
• Низкая стоимость установки, однако для системы CFI двигатель с электронной коммутацией может увеличить начальную стоимость, а эксплуатационные расходы могут быть выше

Сбалансированный

Сбалансированные системы вентиляции комбинация методов вытяжки и приточной вентиляции, обеспечивающая приблизительно равные потоки вытяжного и наружного воздуха в помещении (например,грамм. вытяжной вентилятор в сочетании с приточным вентилятором или пассивными приточными отверстиями).

Сбалансированная система может включать вентилятор с рекуперацией тепла (HRV) или вентилятор с рекуперацией энергии (ERV).

Плюсы / минусы / стоимость:

• HRV передает часть тепла между отработанным воздухом и свежим воздухом; ERV передает тепло и влагу
• HRV или ERV обеспечивает преимущества, но ограничивает недостатки методов только подачи и только вытяжки
• Как правило, HRV рекомендуется для сухого, холодного климата, а ERV — для влажного , теплый климат
• Самая высокая стоимость установки HRV или ERV из-за оборудования и дополнительных воздуховодов

У каждого типа механической вентиляции есть свои плюсы и минусы, но один тип может работать лучше для вашего дома, чем два других.Посоветовавшись с сертифицированным специалистом BPI, вы сможете улучшить качество воздуха в своем доме с помощью правильной системы механической вентиляции.

ProTrade Craft — это мобильная рабочая площадка, на которой ремесленники могут делиться советами, тактиками и подробностями передового опыта.

Что такое сбалансированная вентиляция?

28.10.2015

Воздух в плотно закрытом доме может быть в 10 раз более загрязненным, чем наружный воздух. В то время как плотная оболочка здания важна для энергосбережения, вентиляция очень важна для фильтрации загрязненного воздуха и наполнения дома свежим незагрязненным воздухом.К сожалению, системы, которые полагаются только на вытяжную или только приточную вентиляцию, могут сбросить давление в доме и имеют ограниченную способность фильтровать воздух. Сбалансированная система вентиляции намного лучше отфильтровывает загрязняющие вещества из воздуха и поддерживает давление.

Как работает сбалансированная система вентиляции?

Сбалансированная система вентиляции подает свежий наружный воздух в дом с такой же скоростью, как и несвежий воздух из дома. Если сбалансированная система вентиляции спроектирована и установлена ​​правильно, она не создает и не понижает давление в доме.Это позволяет механической вентиляции контролировать поток воздуха в доме, а не полагаться на естественную вентиляцию для удаления воздуха и загрязняющих веществ.

Обеспечение раздельного контроля вентиляции и температуры

Хотя некоторые домовладельцы используют существующие каналы отопления и охлаждения для систем вентиляции, этот подход может повлиять на баланс системы вентиляции. Когда система вентиляции настроена на балансировку, когда воздухоочиститель выключен, включение воздухообрабатывающего агрегата может вывести систему из равновесия и вызвать увеличение объема приточного воздуха.Обратное может быть верно, если система настроена на балансировку, когда воздухоочиститель включен. Обе проблемы могут изменить давление в доме и привести к засасыванию внешних загрязнителей в дом.

Для поддержания надлежащего баланса давления и оптимизации вентиляции и регулирования температуры, системы вентиляции и обработки воздуха должны быть разделены и использовать разные системы воздуховодов.

Потеря энергии вентиляции

Один из недостатков большинства сбалансированных систем вентиляции заключается в том, что они позволяют охлажденному или нагретому воздуху выходить с большей скоростью, чем обычно, при этом вводя новый воздух для обогрева или охлаждения, чтобы поддерживать комфорт.Чтобы смягчить эту проблему, можно приобрести и установить ERV или HRV. Будет ли ERV или HRV лучше всего подходить для предотвращения потерь энергии, зависит от климата, в котором находится дом. ERV и HRV позволяют передавать тепло от входящего воздуха к выходящему или наоборот, чтобы эффективно поддерживать температуру (а иногда и уровни влажности).

Установка сбалансированной системы вентиляции

Сбалансированные системы вентиляции часто устанавливаются на чердаках, хотя их размещение может варьироваться в зависимости от дизайна дома.Одна точка выпуска и одна точка подачи являются частью основного блока.

Воздух, который подается в дом в точке подачи, распределяется по назначенным зонам с помощью воздуховодов. Воздух удаляется из разных предназначенных для этого областей дома с использованием другого набора воздуховодов и, в конечном итоге, удаляется через главную вытяжную точку. Вентиляционная установка и воздуховоды расположены так, чтобы влажный воздух удалялся из таких комнат, как кухня и ванные комнаты, а свежий воздух фильтровался в закрытые помещения, например спальни.

Как техническое обслуживание механической системы вентиляции улучшает качество воздуха в помещении

Система механической вентиляции вашего здания обеспечивает подачу свежего наружного воздуха внутрь вашего здания и отводит застоявшийся, загрязненный воздух в помещении. Если ваша система вентиляции не обслуживается должным образом или не откалибрована, это может отрицательно повлиять на качество воздуха в вашем здании, что приведет к негативным последствиям для здоровья.

Преимущества обслуживания вентиляционной системы

• Повышенный комфорт в помещении
• Улучшенный контроль вентиляции
• Меньше срочного ремонта
• Здоровый воздух в помещении
• Снижение счетов за электроэнергию
• Снижение симптомов аллергии в помещении

Общие сведения о вашей системе вентиляции

Системы механической вентиляции пропускают в здание определенное количество свежего наружного воздуха, одновременно удаляя загрязненный, несвежий воздух в помещении. Это помогает контролировать количество твердых частиц в воздухе и помогает избавить здание от влажного воздуха, который может привести к проблемам с влажностью.

В современных системах количество воздуха в помещении, попадающего в здание, контролируется датчиками и амортизаторами. Когда датчики обнаруживают высокий уровень определенных загрязняющих веществ, демпферы открываются, позволяя большему количеству свежего воздуха проникать в здание, в то время как вытяжная часть системы выпускает загрязненный воздух.

Как поддерживать механическую вентиляционную систему

Как и другие критически важные системы в вашем коммерческом или многоквартирном жилом доме, ваша система механической вентиляции должна быть надлежащим образом проверена и обслуживаться.Несоблюдение технического обслуживания вентиляционной системы может привести к появлению избыточной влаги, плесени, грибка и скоплению загрязняющих воздух веществ, таких как аллергены, радон, пыль, перхоть, пары чистящих химикатов и летучие органические соединения.

1. График регулярных проверок

Планирование регулярных проверок может помочь поддерживать вашу вентиляционную систему в хорошем состоянии. Специалисты HVAC проверит все ваши вентиляционные отверстия, воздухозаборники, вытяжные отверстия и вентиляторы. Они даже проверят нагнетатели, фильтры, специализированные устройства фильтрации и смешивания воздуха, демпферы и датчики.Часть осмотра также будет включать проверку на утечки и очистку вашей вентиляционной системы. Если будут обнаружены какие-либо проблемы, вы получите уведомление, чтобы можно было отремонтировать.

2. Найдите и осмотрите решетки воздухозаборника

Существуют определенные задачи профилактического обслуживания, которые ваш обслуживающий персонал может выполнять между проверками, например, определение местоположения и проверка всех решеток забора наружного воздуха в здании в Чикаго. Ваш обслуживающий персонал должен следить за тем, чтобы экраны были в хорошем состоянии, чтобы предотвратить попадание листьев и других предметов во впускные каналы. Если экраны погнуты, отсутствуют или повреждены иным образом, в ваших интересах заменить их.

3. Ищите признаки заражения животных

По мере того, как обслуживающий персонал проверяет ваши воздухозаборные и вытяжные отверстия, убедитесь, что они ищут признаки проникновения животных или насекомых. Птицы, мыши и другие существа будут жить рядом с вашими воздуховодами, если они найдут путь в систему.

4. Убедитесь, что вытяжные вентиляторы работают

Вытяжные вентиляторы обычно устанавливаются в помещениях с высокой влажностью, включая кухни, ванные комнаты и комнаты отдыха.Попросите обслуживающий персонал проверить, работают ли вытяжные вентиляторы, и, если ваш персонал ими не пользуется, проинструктируйте их о важности вывода избыточной влажности наружу, чтобы предотвратить появление плесени и плесени внутри.

5. Убедитесь, что система подходит для вашего здания

Ваша система вентиляции должна быть разработана специально для вашего здания. Если в течение многих лет вы много ремонтировали или дополняли свое здание, ваша система вентиляции может больше не быть оптимизирована для вашего здания.Осмотр и оценка вашей системы могут подсказать вам, нужно ли вам ее обновить. Кроме того, воздухозаборные отверстия должны находиться на расстоянии не менее 25 футов от любого потенциального источника или загрязнения воздуха, такого как вытяжные отверстия, мусорные зоны, гаражи и канализационные отверстия.

Повышение качества воздуха в помещении с помощью квалифицированного технического обслуживания

Наши специалисты по HVAC и вентиляции могут осмотреть и очистить вашу вентиляционную систему вместе с вашим блоком HVAC. Мы также можем убедиться, что ваша система оптимизирована для вашего здания, и порекомендовать обновления, которые помогут улучшить качество воздуха в помещении, сэкономив вам деньги на отоплении и охлаждении.

Чтобы провести осмотр и очистку вашей системы вентиляции или узнать, выиграет ли ваше здание от модернизации системы механической вентиляции, позвоните нам по телефону 800-225-2443.
