Для обеспечения забора загрязненного воздуха и подачи свежего в рабочую зону действующего предприятия устанавливаются промышленные вентиляции. Они бывают естественные и механические.

При простой естественной вентиляции воздушные массы перемещаются за счет разницы давления снаружи и внутри. Здесь срабатывают естественные факторы: температура воздуха, сила ветра и т.д. Для постоянного воздухообмена и поддержания чистоты воздуха естественная вентиляция может быть и организованной. В жилых и административных зданиях чаще применяются вытяжные естественные вентиляции без организации притока воздуха.

В промышленных помещениях может использоваться естественная вентиляция с приточно-вытяжной организацией потока воздуха. Движение регулируется степенью открывания и закрывания фрамуг и зависит от наружной температуры воздуха и силы ветра. Из плюсов – отсутствие механических энергозатрат. Но в теплый период года эффективность падает, а поступающий воздух не очищается и не охлаждается.

Для достижения большего радиуса действия, чтобы исключить зависимость от природных факторов, для очищения, увлажнения или осушения воздуха внутри помещения используется система приточно вытяжной вентиляции со специальными механическими побудителями. На сегодняшний день она является самой распространенной. Приточной системой воздух подается в помещение, а вытяжной удаляется. Обе эти системы работают одновременно.

С целью создания нормальных санитарно-гигиенических условий для людей, работающих в больших промышленных помещениях, используют приточно вытяжные установки. Нагрев и увлажнение воздуха осуществляется при помощи рекуператора. Он извлекает тепло и влагу из утилизированного воздуха и передает их поступающему.

Вентиляционные приточно вытяжные установки с рекуператором очень эффективны для помещений производственного и общественного назначения.

В отличие от кондиционеров, вентиляционные системы являются предметами первой необходимости для создания благоприятной воздушной среды в рабочей зоне.

С развитием энергосберегающих технологий все большую популярность приобретают приточно вытяжные установки с рекуперацией тепла. Система построена таким образом, что при теплообмене не происходит смешивания поступающего и удаляемого воздуха. В рекуператоре используется очень тонкая мембрана, которая выдерживает высокую влажность и мороз, при этом создана максимальная площадь теплообмена, чем достигается качественный результат.

В помещениях небольшого объема используют компактные приточно вытяжные установки, которые представляют собой небольшие устройства, предназначенные для подачи, очистки и удаления отработанного воздуха. Монтировать их можно как горизонтально, так и вертикально: устанавливаются на полу, подвешиваются к потолку или монтируются на стене. В холодное время года такая установка подогревает входящий воздух до комфортной температуры, для этого устанавливается калорифер, который может быть электрическим или водяным.

Водяной калорифер подключается к системе водяного отопления, что позволяет экономить электроэнергию. Это актуально в случае, когда есть ограничения по нагрузке на электросеть.

Приточно вытяжная установка, цена на которую доступна, является комплексом приточно вытяжных вентиляционных систем, что делает монтаж недорогим.

Перед тем как купить приточно вытяжные установки, вы можете почитать отзывы покупателей, чтобы определиться с условиями монтажа и выбрать наиболее подходящую модель.

Приточно-вытяжные вентиляционные установки — Вентлюкс

• Каталог
• Вентустановки
• Приточно-вытяжные установки

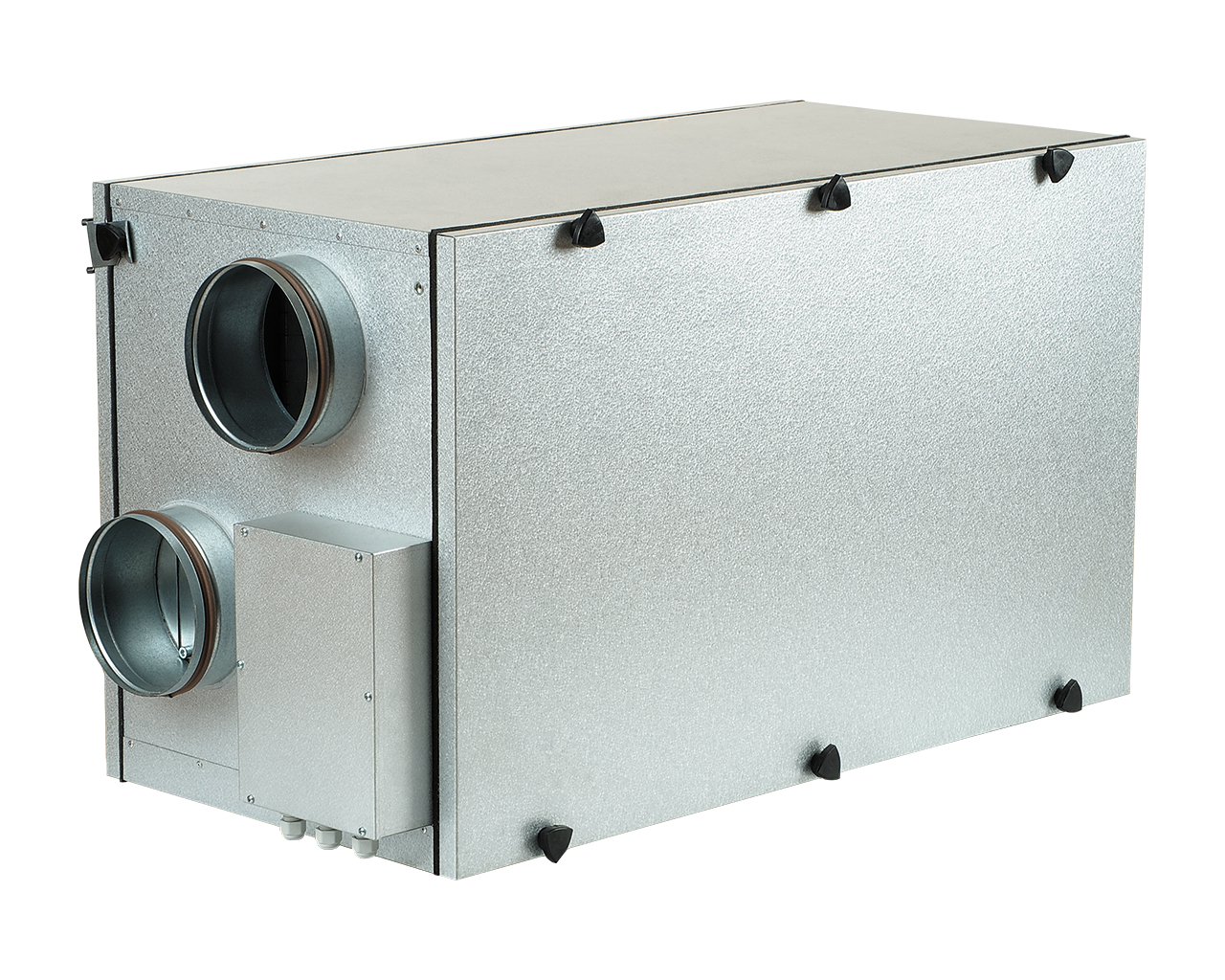

Приточно-вытяжная установка – это машина, которая служит для подачи в помещения свежего воздуха с улицы и для удаления из помещений вытяжного воздуха. Кроме этого такая вентустановка может выполнять ряд других функций, описанных ниже.

Конструкция и элементы

Приточно-вытяжная установка по своему конструктивному исполнению может быть как моноблочного (чаще компактного) исполнения (когда все элементы находятся в едином корпусе), так и наборного или секционного типа (каждый элемент имеет свой корпус и эти корпуса последовательно соединены между собой с помощью креплений).

Корпус приточно-вытяжной установки может быть как простой, т. е. не иметь теплоизоляции и шумоизоляции, так и теплоизолированный и шумоизолированный.

Рабочее колесо вентилятора может иметь клино-ременную передачу, либо прямую посадку на ось двигателя (последний вариант является более современным).

Приточно-вытяжная установка может иметь в своем составе некоторые их перечисленных ниже компонентов, каждый из которых играет свою роль:

• вентилятор – устройство, которое перемещает воздушный поток, т. е. для подачи его с улицы в помещение и наоборот.
• Нагреватель – служит для подогрева свежего наружного воздуха с помощью горячей воды, либо электричества.
• Воздушный фильтр – служит для очистки свежего наружного воздуха от пыли, запахов и микробов.
• Охладитель — служит для охлаждения свежего наружного воздуха с помощью фреона, либо холодной воды.
• Шумоглушитель – нужен для подавления шума, который неизбежно появляется при работе приточно-вытяжной установки.
• Воздушный клапан с приводом – нужен для перекрытия подачи воздушного потока в вентиляционную машину, а также регулирования его расхода при рециркуляции.
• Увлажнитель – необходим для увеличения влажности воздуха в помещении.
• Рекуператор – используется для сохранения энергии путем ее передачи от теплого вытяжного воздушного потока к холодному приточному.
• Система автоматики – служит для автоматического поддержания заданных пользователем параметров (это блок или шкаф управления, пульт, датчики, реле, приводы, регуляторы оборотов, смесительный узел и т. д.)
• Бактерицидная секция — используется для обеззараживания приточного или вытяжного воздуха от микробов.

Система управления

Непосредственное управление приточно-вытяжной установкой осуществляет контроллер. Он находится в шкафу или блоке управления. Последний может быть размещен, как на корпусе вентмашины, так и удаленно, например на стене венткамеры. В ряде случаев контроллер имеет выносной пульт дистанционного управления с жидкокристаллическим или даже сенсорным дисплеем. Контроллер осуществляет запуск и остановку вентмашины, ее аварийное отключение, регулирование расхода приточного и вытяжного воздуха, поддержание заданной пользователем температуры внутри помещения, контроль уровня загрязнения фильтрующей вставки, поддержание заданной влажности, регулирование количества теплоносителя, проходящего через водяной калорифер, регулирование расхода холодной воды или антифриза через водяной охладитель, управление сервоприводом воздушного клапана, включение и выключение наружного ККБ.

Выполняемые функции

Приточно-вытяжная установка, в зависимости от ее состава, может выполнять следующие функции:

• подача в помещения приточного воздуха с улицы и удаление из помещений вытяжного
• очистка наружного воздушного потока от пыли
• подогрев с помощью водяного нагревателя или электрического ТЭНа
• охлаждение с помощью фреонового или водяного охладителя
• рекуперация (пластинчатый, роторный или гликолевый тип)
• увлажнение (пароувлажнитель, ультразвуковой или поверхностный)
• обеззараживание (бактерицидные ультрафиолетовые лампы)

Принцип действия

Рассмотрим принцип действия приточно-вытяжной установки с рекуператором. При включении установки автоматически открывается воздушная заслонка и воздушный поток с улицы, за счет всасывания вентилятором, попадает внутрь корпуса вентустановки. Вначале он проходит через воздушный фильтр, здесь происходит его очистка от частиц пыли, растений и т. п. Далее очищенный воздушный поток попадает в рекуператор, где он частично нагревается за счет тепла вытяжного воздуха. Затем поступает в нагреватель (водяной калорифер или электро-ТЭН), здесь он догревается до заданной на пульте управления температуры. И наконец, пройдя через вентилятор , по сети воздуховодов, подается в обслуживаемые помещения. Управление работой приточно-вытяжной установки осуществляет система автоматики, описанная ниже.

В большинстве случаев после вентилятора дополнительно монтируется шумоглушитель для снижения шума, возникающего при работе вентмашины. Если приточно-вытяжная установка имеет в своем составе секцию охлаждения, то воздух после нагревателя проходит через фреоновый охладитель (он же испаритель) работающий от внешнего компрессорно-конденсаторного блока или водяной охладитель, работающий от чиллера, где он охлаждается до заданной температуры. Также приточно-вытяжная установка может иметь секцию увлажнения, где происходит увеличение влажности воздушного потока с помощью промышленного увлажнителя.

Одновременно с вышеописанными процессами вытяжной воздух за счет засасывается вытяжным вентилятором попадает внутрь корпуса приточно-вытяжной установки, где он проходит через рекуператор, здесь он отдает свое тепло приточному воздушному потоку далее, пройдя через вентилятор , он удаляется на улицу.

Классификация, виды и типы

По способу подогрева наружного воздуха приточно-вытяжные установки делятся на:

• водяные – воздух нагревается с помощью горячей воды, подающейся в водяной нагреватель (калорифер)
• электрические — воздух нагревается с помощью электронагревателя (электрических ТЭНов)

По способу охлаждения воздушного потока приточно-вытяжные установки могут быть:

• с фреоновым охлаждением при помощи ККБ
• с водяным охлаждением при помощи чиллера

По способу энергосбережения вентмашины бывают:

• обычные – без рекуперации или рециркуляции
• с рекуперацией (роторный, пластинчатый или гликолевый тип)
• с рециркуляцией (часть вытяжного воздуха подмешивается в приточный)

По способу крепления и подключения приточно-вытяжные установки бывают:

• напольные – устанавливаются на полу
• подвесные – крепятся к потолку, либо к стене

По конструкции корпуса вентустановки могут быть:

• обычные – без теплошумоизоляции (корпус из листовой стали)
• теплошумоизолированные (сендвич-панели)

По производительности и функциям:

• бытовые — расход до 500 м³/ч
• полупромышленные — производительность до 5 000 м³/ч
• промышленные (центральные кондиционеры) — от 5 000 до 100 000 м³/ч

Основные параметры

• Производительность или расход – Количество воздуха, которое приточно-вытяжная установка может подать в помещение и забрать из него в единицу времени. Измеряется как правило в кубических метрах в час м³/ч
• Свободный напор или свободное давление он же напор на сеть — это такое давление, которое необходимо для преодоления аэродинамического сопротивления системы вентиляции (воздуховоды, воздухораздающие и вытяжные устройства, сетевые элементы, и т.д.). Номинировано в Паскалях
• Напряжение питания – напряжение из электрической сети, которое необходимо для работы данной машины, Вольт.

• Потребляемая мощность – количество электрической энергии, потребляемое приточно-вытяжной установкой в единицу времени, измеряется в кВт.
• Мощность нагрева – количество тепла, которое приточно-вытяжная установка может передать приточному воздуху в единицу времени, номинирована в кВт или в ккалл

• Мощность охлаждения – количество холода, которое приточно-вытяжная установка может забрать у приточного воздушного потока в единицу времени, также как и предыдущий параметр номинирована в кВт или в ккалл
• Спепеть очистки воздуха воздушным фильтром, измеряется в так называемых классах очистки EU3, EU4 и т. д. Чем выше класс, тем соответственно тоньше очистка.
• Уровень аккустического шума – звуковое давление, которое создает машина во время своей работы, измеряется Дб.
• Гарабитные размеры или габариты, мм
• Вес или масса, кг
• Присоединительные размеры к воздуховодам системы вентиляции

Применение

Приточно-вытяжные установки применяются в тех случаях, когда в помещение или группу помещений необходимо подать свежий воздух с улицы, а также очистить его от загрязнений, подогреть или охладить; а также удалить из помещений отработанный вытяжной воздух. В некоторых случаях для экономии тепла такая вентустановка имеет в своем составе рекуператор. Согласно многочисленным независимым источникам, приточно-вытяжные установки на сегодняшний день – это самый популярный вид климатическго оборудования после кондиционеров. Причин этому две: во-первых, свежий воздух в помещении – это если можно так сказать – предмет первой необходимости, а уже за ним идут, охлаждение, влажность и т. д; во вторых рынок приточно-вытяжных установок в настоящий момент, достаточно насыщен, а потому цены на них достаточно низкие и такие вентустановки стали доступны не только различным предприятиям, офисам, но и частным лицам, т. е. владельцам квартир, загородных домов и коттеджей.

1WMC24D2 Вытяжной вентилятор шкафа — Настенные вентиляторы

… FADE 16-4 WHD, осевой вентиляторFADE 18-4 WHD Axial FanFADE 20-4 WHD Axial FanFADE 20-6 WHD Axial FanFADE 20-43 WHD 3ph. Axial FanFADE 22-6 WHD Axial FanFADE 25-6 WHD Axial FanFADE 25-63 WHD 3ph. Осевой вентилятор

• Технические характеристики
• Диаграмма
• Размеры
• Электропроводка
• Аксессуары
• Документы

Технические параметры

Номинальные данные
Напряжение (номинальное)	230	В
Номинальное напряжение	от 115 до 230	В
Частота	60	Гц
Фазы	1~
Входная мощность	422	Вт
Входной ток	3,9	А
Скорость рабочего колеса	809	об/мин
Расход воздуха [м³/ч]	макс. 5 236	м3/мин
Температура транспортируемого воздуха	макс. 104	°F

Размеры и вес
Вес	141	фунтов

Дополнительно
Тип категории двигателя	0,5 л.с.

ПРЗ

Артикул №: 47182

5ACC 01MS Моторный диск. выключатель

NEMA I, разъединитель, 2 полюса

Рекомендуемая производителем розничная цена (Рекомендованная производителем розничная цена)

ПРЗ

Артикул №: 47011

1ACC24MD Моторизованный демпфер

24-дюймовый настенный клапан с электроприводом

Рекомендуемая производителем розничная цена (Рекомендованная производителем розничная цена)

ПРЗ

Артикул №: 47015

1ACC24WH Защитный кожух

24-дюймовый оцинкованный кожух для подачи/выпуска

Рекомендуемая производителем розничная цена (Рекомендованная производителем розничная цена)

Технический паспорт с общим содержанием

Спецификация с настраиваемым содержимым
Выберите содержимое для PDF:

1WMC42GY Вытяжной вентилятор шкафа — настенные вентиляторы

. .. FADE 16-4 WHD, осевой вентиляторFADE 18-4 WHD Axial FanFADE 20-4 WHD Axial FanFADE 20-6 WHD Axial FanFADE 20-43 WHD 3ph. Axial FanFADE 22-6 WHD Axial FanFADE 25-6 WHD Axial FanFADE 25-63 WHD 3ph. Осевой вентилятор

• Технические характеристики
• Диаграмма
• Размеры
• Электропроводка
• Аксессуары
• Документы

Технические параметры

Номинальные данные
Напряжение (номинальное)	460	В
Номинальное напряжение	от 230 до 460	В
Частота	60	Гц
Фазы	3~
Входная мощность	1 154	Вт
Входной ток	2,2	А
Скорость рабочего колеса	530	об/мин
Расход воздуха [м³/ч]	макс. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment Your Name * Your Email * Your Website
