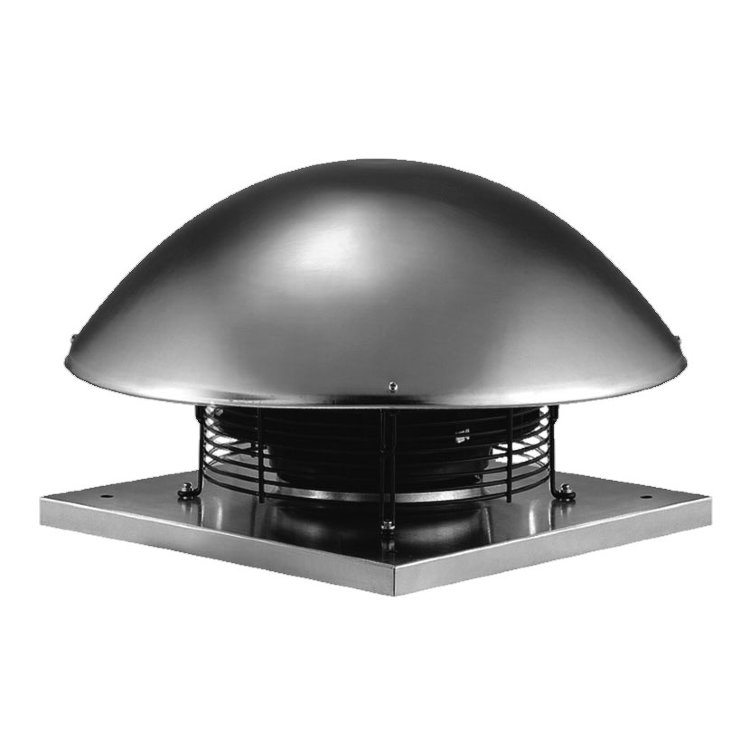

Крышные вентиляторы VRK | New Engineering Discoveries

Крышные вентиляторы NED VRK предназначены для перемещения воздуха и других невзрывоопасных газовых смесей в системах вытяжной вентиляции.



СХЕМА ОБОЗНАЧЕНИЯ



VRK



56

/

40

—

4



D



Типовое обозначение вентилятора



Размер базы, см



Диаметр рабочего колеса, см



Число полюсов электродвигателя



Электродвигатель (E — однофазный, D — трёхфазный)





КОНСТРУКЦИЯ И МАТЕРИАЛЫ

Вентиляторы VRK представлены в семи типоразмерах, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности данной линейки вентиляторов.

Корпус вентилятора изготовлен из оцинкованного стального листа толщиной 1 мм. Диффузоры изготовлены из алюминия.

Свободное рабочее колесо с назад загнутыми лопатками из оцинкованного стального листа.

В качестве привода вентилятора используются компактные асинхронные однофазные и трёхфазные электродвигатели с внешним ротором и якорем с высоким омическим сопротивлением, не требующие дополнительного обслуживания. Статически и динамически сбалансированные рабочие колёса с назад загнутыми лопатками и применяемые электродвигатели позволяют достичь более 50 000 часов рабочего ресурса.

Конструктивно двигатель расположен в потоке перемещаемого воздуха, что способствует эффективному отводу тепла. Рабочий диапазон температур перемещаемого воздуха от -45 до +40 °C в зависимости от модели.

Класс изоляции корпуса IP54.



ЗАЩИТА ЭЛЕКТРОДВИГАТЕЛЯ

Электродвигатели стандартно оснащены термоконтактами, расположенными внутри обмотки.

Выведенные клеммы цепи позволяют подключить внешние защищающие устройства, что обеспечивает наиболее надёжную и точную защиту при перегреве, в случаях перегрузки, обрыва фазы, высокой температуры воздуха и т. п.


РЕГУЛИРОВАНИЕ ПРОИЗВОДИТЕЛЬНОСТИ

Производительность вентиляторов VRK регулируется изменением числа оборотов электродвигателя. Для однофазных электродвигателей рекомендуется использовать электронные регуляторы оборотов. Для трёхфазных вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения.


МОНТАЖ

Вентиляторы устанавливаются только в горизонтальном положении на крыши плоского и косого типа. В этом случае ось ротора электродвигателя должна находиться в вертикальном положении.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    30/25-2E. A 40/31-2D 56/35-4E 56/35-4D 56/40-4E 56/40-4D
Напряжение питания В 1~230 3~230/3~400 1~230 3~230/3~400 3~230/3~400 3~230/3~400

Номинал. мощность

 кВт 0,23 0,18 0,31 0,266 0,54 0,54
Ток А 1,05 0,39/0,68 1,45 0,5/0,86 2,5 1,1/1,9
Частота вращения об/мин 2500 1360 1360 1330 1340 1350
Макс. расход воздуха
м3/ч		 1140 1561 2600 2700 4050 4050
Макс. полное давление  Па 595 240 350 338 395 400
Масса кг 6,4 15,0 29,6 30,4 29,8 30,8

    63/45-4E 63/45-4
D		 63/50-4D 63/45-6D
Напряжение питания В 1~220 3~230/3~400 3~230/3~400 3~230/3~400

Номинал. мощность

 кВт 0,73 0,74 1,60 0,65
Ток А 3,3 1,45/2,51 3/5,2 1,45/2,51
Частота вращения об/мин 1230 1220 1340 850
Макс. расход воздуха м3/ч 5400 5600 7800 5019
Макс. полное давление  Па 462 450 600 292
Масса кг 40,5 40,0 48,4 40,7

    90/56-4D
 90/56-6D 90/63-6D
Напряжение питания В 3~230/3~400 3~230/3~400 3~230/3~400

Номинал. мощность

 кВт 2,2 0,78 1,25
Ток А 3,8/6,58 1,55/2,68 2,73/4,73
Частота вращения об/мин 1370 830 870
Макс. расход воздуха м3/ч 10100 7130 10150
Макс. полное давление  Па 700 323 430
Масса кг 77,0 70,0 78,0



    94/56-4D 94/63-4D 94/63-6D
 100/71-6D
Напряжение питания В 3~400 3~400 3~400 3~400

Номинал. мощность

 кВт 3,0 5,5 2,2 2,2
Ток А 6,7 11,7 5,6 5,6
Частота вращения об/мин 1400 1430 940 940
Макс. расход воздуха м3/ч 13750 19950 12777 18462
Макс. полное давление  Па 940 1175 500 625
Масса кг 155 205 185 225





ГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ



VRK 30. ..90 VRK 94…100


  А Б В Г Д
  мм мм мм мм мм
VRK 30 385 252 30 300 —

VRK 40

 580 350 40 400 —
VRK 56 780 425 40 560 —
VRK 63 870 455 40 630 —
VRK 90 1250 630 40 900 —
VRK 94/56 1150 570 43 942 810
VRK 94/63 1150 570 43 942 860
VRK 100 1345 655 43 1038 905



×

×

Крышный вентилятор дымоудаления: виды, конструкция, выбор

Крышный вентилятор удаления дыма – это вытяжной агрегат систем противодымной защиты, устанавливаемый на кровле объекта, устройство способно выбрасывать наружу угарный газ, другие ядовитые продукты горения и высокотемпературные газы, аэрозоли, горящие частицы органических веществ.

Такие специальные вентиляционные установки необходимы для защиты зданий с массовым нахождением посетителей; пожарных отсеков без проемов, устройств для проветривания естественным путем.

Установки принудительного дымоудаления по СП 7.13130 являются вентиляционными системами, которые предназначены для удаления в атмосферу продуктов процесса горения.

Крышные вентиляторы дымоудаления

Виды

СП 7.13130.2013 указывает следующее:

  • Для многоэтажных строительных объектов необходимо проектировать и монтировать вытяжные системы дымоудаления, имеющие механическое побуждение, которое невозможно без использования вентиляторов.
  • Для установок вытяжной вентиляции удаления дымовых газов необходимо предусматривать вентиляторы разных типов, аэродинамических схем, имеющие пределы стойкости к огню от 0, 5 до 2 часов при температуре летучих продуктов горения от 200 до 600℃.
  • Исполнение вытяжных вентиляторов – нормальное, взрывозащищенное должно соответствовать категории по взрывопожарной опасности защищаемых помещений. При производстве, ремонте изделий допустимо использовать соединительные, уплотнительные вставки, прокладки из негорючих материалов, веществ.
  • Удаление продуктов горения из крышных вытяжных вентиляторов с вертикальным выбросом должна происходить на расстоянии не меньше 5 м от устройств забора чистого воздуха установок противодымной защиты.
  • Удаление высокотемпературных дымовых газов в атмосферу из вентиляторов с выбросом в стороны необходимо выполнять на высоте не меньше 2 м от кровель, выполненных из горючих материалов, веществ; с вертикальным выбросом – независимо от высоты монтажа крышного вентилятора. При этом должна учитываться высота снегового покрова в районе установки.
  • В качестве обратных клапанов должны устанавливаться противопожарные клапаны, имеющие соответствующую монтируемому крышному вентилятору стойкость к огню, совместимость по автоматическому, дистанционному запуску при возникновении пожара в защищаемых помещения.

Существует два основных вида крышных вентиляторов для удаления дымовых продуктов процесса горения:

Осевой

Где рабочая часть представляет собой крыльчатку из нескольких лопастей, насаженную на ось внутри корпуса. За счет движения оси, разгоняемой электромотором, лопасти создают в вентиляционном канале зону разрежения, высасывая из защищаемых помещений воздушные массы, смешанные с дымовыми продуктами процесса горения, выбрасывая их наружу.

Это наиболее технически простой, недорогой, поэтому востребованный вид крышных вентиляторов, используемый для защиты различных по назначению строительных объектов в составе установок противодымной вентиляции.

Радиальный

Часто называемый также центробежным из-за конструкции вращающегося рабочего колеса с лопатками, в котором воздушные массы разгоняются в вентиляторе поперек оси изделия за счет центробежной силы, с большим ускорением удаляются наружу.

Радиальные крышные вентиляторы имеют большую мощность, по сравнению с осевыми, но и создают значительную вибрацию, высокий шумовой фон; поэтому в основном применяются для установки на производственных, складских объектах; обеспечивают пожарную безопасность автостоянок.

Довольно часто в статьях на сайтах, посвященных противопожарной тематике, проектированию и эксплуатации вентиляционных систем, можно встретить упоминание о так называемом третьем самостоятельном виде вентиляторов, в том числе для систем удаления дыма – это диагональный вентилятор, что на самом деле является модификацией/типом осевого вида, и отличатся лишь формой лопастей, разгоняющих воздух по диагонали от оси, что значительно повышает производительность изделия.

Тот факт, что это не отдельный вид вентиляторов, подтверждает нормативно-техническая база, где он вовсе не упоминается, в отличие от осевых, радиальных, которым посвящены следующие национальные стандарты:

  • ГОСТ 24857-81 – о крышных осевых вентиляторах.
  • ГОСТ 24814-81 – об общих технических условиях к крышным радиальным вентиляторам.
  • ГОСТ 10616-2015 – о параметрах, размерах радиальных, осевых вентиляторов.

По конструкции корпуса вентиляторы, предназначенные для установки на крыши строительных объектов, производятся двух видов:

  • С вертикальным выбросом.
  • С горизонтальным выбросом в стороны.

Существует следующая техническая маркировка готовых изделий, производимых согласно технических условиям:

  • ВКР ДУ – вентилятор крышный радиальный дымоудаления.
  • ВО ДУ – вентилятор осевой дымоудаления.

Среди российских производителей качественных крышных вентиляторов для систем удаления дыма следует отметить следующие компании:

  • «ВЕЗА».
  • «Аквент».
  • «Вент Про».
  • Челябинский энергомашиностроительный завод.

Устройство

Основные конструктивные элементы конструкции крышных вентиляторов систем удаления дыма:

  • Пустотелый корпус, изготавливаемый при помощи электросварки, клепки из листового металла. Для придания прочности выполняются ребра жесткости, накладка поперечных полос-стяжек.
  • Привод вентилятора – одно/трехфазный электродвигатель.
  • Рабочее роторное колесо, состоящее из ступицы, двух дисков, рабочих лопаток, закрепленных между ними – у радиального типа вентиляторов; крыльчатка с лопастями, насаженная на ось – у осевого типа.
  • Металлическая рама для установки электродвигателя.
  • Монтажный строительный стакан для установки вентилятора, являющийся надежным основанием для всей конструкции изделия.
  • Поддон для сбора, слива конденсата.
  • Обратный противопожарный клапан.
  • Дефлектор для защиты от атмосферных осадков.
  • Устройства блокировки со шкафом управления дымоудалением.

Устройство крышного вентилятора

Для изготовления всех металлических элементов используются исключительно высококачественные сплавы, вплоть до легированной стали с защитными гальваническими напылениями; выполняется покрытие огнезащитными красками, лаками; применение для герметизации соединительных швов, зазоров огнестойких герметиков, что повышает не только огнеупорность готовых изделий, но и стойкость к агрессивным веществам, что нередки в воздушной среде производственных объектов защиты.

Вся конструкция крышного вентилятора в обязательном порядке устанавливается на строительный стакан, который компенсирует неизбежный наклон на скатных кровлях, перепады по высоте на плоских крышах; надежно фиксируя как само изделие, так и его ось с рабочими лопатками/лопастями в необходимом положении: вертикальном – у моделей с выбросом дымовых газов вверх, в горизонтальном – у агрегатов с боковым выбросом в стороны.

Сам стакан устанавливается на устье дымового канала/шахты системы удаления продуктов реакции горения, и может быть по форме как круглого, так и прямоугольного/квадратного сечения. Соответственно, такую же форму имеют и входные отверстия, посадочные места крышных вентиляторов.

Венчает конструкцию защитный дефлектор, необходимый для защиты от осадков, попадания их как внутрь конструкции крышного вентилятора, так и в дымовую шахту/канал системы строительного объекта, что может со временем привести к разрушению кирпичной кладки, коррозии металлических деталей изделия.

Принцип работы

Так как, наравне с дымовыми люками, клапанами, фрамугами, зенитными фонарями дымоудаления, крышные вентиляторы являются оконечными устройствами установок удаления высокотемпературных летучих продуктов реакции горения из защищаемых помещений, эвакуационных, путей, выходов, то принцип работы выглядит следующим образом:

  • После возникновения очага возгорания установленный в защищаемом помещении датчик дыма, тепловой, ручной пожарный извещатель передает тревожное сообщение на приемно-контрольный пожарный прибор.
  • С этого устройства сообщение поступает в помещение охранного/пожарного поста, диспетчерской объекта защиты на автоматизированное рабочее место, или на централизованный приемно-контрольной прибор, выдающий сигнал на шкаф/прибор управления системой дымоудаления; или непосредственно на включение приводов обратных противопожарных клапанов, крышных вентиляторов.
  • После включения электродвигателя привода вентилятор даже при большой протяженности дымовых шахт, каналов, создав необходимое рабочее разрежение, начинает активно забирать загрязненные воздушные массы, выбрасывая в атмосферу.

Выбор крышных вентиляторов ведется на основании:

  • Проектно-сметной документации. Это лучший вариант, так как в спецификациях проекта, как правило, заложены изделия с учетом не только производительности вентилятора, необходимой мощности электродвигателя, габаритных параметров для оптимальной установки по месту, срока службы, отказоустойчивости; но и уровня производимых агрегатом шума, вибрации.
  • Проведением по требованиям СП 7.13130 расчета для защиты отдельного пожароопасного помещения, отсека строительного объекта исходя из пожарной нагрузки, возможного количества тепла, выделяемого очагом возгорания, температуры дымовых газов, других параметров, включая состояние дверей, окон.
