Как вывести трубу от печи через стену

При работе с деревянными поверхностями следует тщательно защитить от перегревания. Через трубу проходит горячий воздух, который может привести к непреднамеренному воспламенению материалов.

В качестве изоляционного материала нередко используют керамические смеси, термостойкие изоляционные материалы и даже стекловату. Не следует экономить на термоизоляции, так как последствия могут быть весьма печальными!

Немало вопросов и проблем возникает в моменте, когда требуется сделать проход печной трубы через стену.

При проектировании данного этапа работ следует учитывать большое число факторов, среди которых:

Прежде, чем разбираться, как вывести печную трубу через деревянную или бетонную стену, следует тщательно изучить схему вывода трубы от печи.

Pechnoy.guru рекомендует использовать двухстенные системы (сэндвич-трубы), которые не только имеют более долгий эксплуатационный срок, но и защищены от обратного тока дыма в систему.

В качестве строительного материала обычно используется черная сталь или сплав нержавеющей стали, так как этот металл наиболее защищен от разрушающего воздействия опасных факторов и компонентов дыма.

Правила установки подразумевают тщательное продумывание всех этапов будущих работ:

Процесс монтажа дымохода подразделен на несколько основных этапов, которые состоят из:

Проход через бетонную/кирпичную стену. Бетонные и кирпичные стены представляют собой наиболее удобный материал, который не требует дополнительной обработки. Рекомендуется дополнительно шпаклевать место создания отверстия, дабы исключить вероятность скорой деградации стены помещения.

Проход через деревянную стену

При работе с деревянными поверхностями следует тщательно защитить от перегревания. Через трубу проходит горячий воздух, который может привести к непреднамеренному воспламенению материалов.

В качестве изоляционного материала нередко используют керамические смеси, термостойкие изоляционные материалы и даже стекловату.

Не следует экономить на термоизоляции, так как последствия могут быть весьма печальными!

Нюансы монтажа места прохода печной трубы через деревянную стену

Вывод печной трубы через стену

Дымовая труба является важной частью системы отопления частного дома. От ее правильного монтажа зависит наличие хорошей тяги в печи, вывода дыма и продуктов горения наружу, а также количество накопившейся в ней влаги и сажи.

Установка печной трубы через стену

Существует несколько типов дымоходов:

Подбор материалов зависит от особенностей эксплуатации. Если здание уже построено, а необходима прокладка нового трубопровода, то используются нержавеющие дымоходы или трубы сендвичного типа и вывод печной трубы через стену. Ее легкий вес не повлияет на целостность несущих стен. Такой трубопровод легко фиксируется на любой поверхности при помощи особых креплений к стене. Для работы с нержавейкой достаточно применить ножницы по металлу. Поэтому зачастую такие работы ведут самостоятельно.

Процесс монтажа печной трубы через стену проходит в несколько этапов:

• обустройство отверстия для трубопровода на высоте более 0,5 метров от верхнего уровня котла,
• подключение к печному патрубку,
• установка дымохода,
• монтаж защитной крыши над верхней частью трубы.

Особенности монтажа печной трубы в стене

Существует несколько правил установки дымохода:

• общая длина от места выхода из котла до крайней точки на крыше должна быть минимум 5 метров. Иначе плохая тяга в трубе не даст вывести наружу угарный газ, дым и другие продукты горения,
• при прохождении трубы от печи через стену участки соприкосновения с другими материалами должны быть хорошо заизолированы. Для этого используются специальные термоустойчивые материалы,
• для бесперебойного функционирования трубная конструкция четко рассчитывается на основании диаметра трубы и высоты дымохода,
• через каждые полтора метра сооружение крепится к стене хомутами,
• места соединения элементов должны находиться в зоне обозрения, чтобы можно было контролировать их герметичность.

При обустройстве котла для бани проход через стену печной трубы помогает сэкономить внутреннее пространство и вывести дым и угарный газ из помещения. Для эффективного функционирования дымохода требуется консультация специалистов, проводящих профессиональные расчеты на основе существующих нормативов и правил пожарной безопасности.

Торговый дом «Элитс» предлагает широкий выбор элементов дымохода из стали, готовых конструкций и составов для герметизации швов. Мы осуществляем монтаж печных труб любой степени сложности на объектах заказчика.

Руководство по монтажу дымохода через деревянную стену

При проектировании деревянного дома важно учесть, каким способом он будет отапливаться. При подключении к системе централизованного отопления проблем не возникает. Но если решено запроектировать более экономичный автономный способ обогрева помещений (котел, печь), то необходимо задуматься о том, как вывести продукты сгорания из помещения. Основная проблема здесь в том, как провести дымоход через стену в частном деревянном доме. Чтобы предотвратить неприятные последствия, необходимо соблюдать рекомендации по пожарной безопасности при проектировании и монтаже своими руками.

Способы изготовления дымоходов

Монтаж системы, с помощью которой осуществляется вывод продуктов сгорания, может выполняться из следующих материалов:

Разновидности наружных дымоходов

Дымоход в деревянном доме из кирпича – решение, которое сейчас практически не используется. Применение обосновано, например, в процессе реставрации, когда нужно воссоздать первоначальный облик дома, который представляет историческую ценность.

Керамические изделия являются более современным решением. Представляет собой конструкцию из специального дымоходного кирпича, утеплителя и внутренней керамической трубы. Их монтаж позволяет обеспечить гладкость внутренних стенок и снизить оседание сажи на внутренней поверхности трубы.

Металлический дымоход – это составная труба, состоящая из двух оболочек с уложенным между ними утеплителем. Для каждого типа конструкции предъявляются свои требования по монтажу и проектированию. Поэтому без детального рассмотрения каждого в отдельности сложно понять технологию устройства через стену.

Керамические дымоходы

При изготовлении внутреннего дымохода к нему предъявляются следующие требования:

Устройство керамической трубы

• минимальное расстояние от дымохода до несущих балок, если предусмотрена укладка между трубой и перекрытием листов асбеста в два слоя – 250 мм, без укладки асбеста – 380 мм.
• при наличии изоляции из асбеста расстояние от трубы до деревянной стены принимается равным 250 мм и более, если изоляция не предусмотрена, расстояние принимается не менее 380 мм.
• при использовании для утепления минеральной ваты расстояние от трубы до стропил принимается не менее 130 мм,
• при использовании легкосгораемых материалов – 260 мм,
• для кровельного покрытия в местах соприкосновения с трубой должны использоваться устойчивые к высоким температурам материалы (сталь, керамическая черепица, шифер). Если же применяются такие материалы, как битумная гибкая черепица, необходимо предотвратить ее контакт с трубой. Расстояние от битумного покрытия до дымохода в плане должно составлять не менее 50 см.

Все описанные выше требования актуальны для изготовления внутреннего дымохода, но иногда лучше выбрать наружный вывод. Он позволяет избежать сложностей и повысить безопасность конструкции, поскольку продукты сгорания не могут попасть в помещение.

Продукты сгорания сразу выводятся наружу

Такой монтаж подойдет только в том случае, если котел расположен непосредственно на наружной стене. Конструкция не позволит выполнить протяженный горизонтальный участок. К плюсам использования можно отнести привлекательный внешний вид здания. Лучше всего такой вариант подойдет для котлов на жидком и газообразном топливе. Минусом конструкции станет повышенное образование конденсата, которое приводит к оседанию на стенках веществ, разрушающих трубу.

Изготавливается наружный дымоход так же, как и внутренний, но следует предусмотреть утепление его стенок, контактирующих с холодным воздухом.

Толщина теплоизоляции составляет до 10 см и назначается в зависимости от климатических особенностей местности. Важно, что в большинстве случаев труба все равно будет проходить через кровельное покрытие, поэтому стоит соблюдать рекомендации, для внутренних выводов. В нижней части предусматривают отверстие для проверки и очистки, а также устанавливают капельник. Под кирпичную трубу придется сделать отдельный фундамент или выступ опоры под дом.

Стоит учесть следующие требования по кладке:

• обеспечение перевязки,
• изготовление из керамического полнотелого кирпича на известковом (цементно-известковом) растворе внутри дома,
• после вывода через кровлю кладку выполняют на цементном растворе,
• толщина швов не должна превышать 10 мм,
• оштукатуривание внутренней поверхности трубы запрещено.

Металлические дымоходы

Здесь при монтаже, помимо того, что учитывается расстояние, чтобы обезопасить стену или перекрытие, принимается различная толщина внутренней стенки для нагревательных приборов, из которых производится вывод продуктов сгорания:

Система отведения дыма через сэндвич-трубу

• котлы на газе, солярке, пеллетах – 0,5 мм,
• камины и печи – 0,8 мм,
• котлы на угле -1,0 мм.

Стенка изготавливается из нержавеющей стали. Дополнительным плюсом такого дымохода является то, что в комплекте к нему идут элементы для того, чтобы осуществить проход дымохода через деревянное перекрытие, кровлю или стену.

Монтаж через стеновое ограждение позволяет избежать необходимости прохождения через перекрытие и кровлю. Такой способ повышает безопасность системы, поскольку труба располагается на улице и продукты горения не могут попасть в помещение. Для похода металлической трубы через стену применяются готовые детали. При этом важно помнить, что появляется горизонтальный участок и нужно предусмотреть скользящую заделку, которая не позволит повредить дымоход при усадке деревянных конструкций.

Монтаж через наружную стену металлических труб – наиболее простой вариант для изготовления дымохода своими руками. Такой способ позволяет менять направление труб без затруднений. Работу ведут в следующем порядке:

1. Разметка трассы прокладки, определение точки вывода через стеновое ограждение. Изготовление отверстия по размерам дымохода.
2. Фиксация внутренней части патрубка, прохождение через отверстие в стене, утепление.
3. Изменение направления дымохода под углом 90 градусов с помощью специального тройника с очистным клапаном, который обеспечивает возможность ревизии и очистки. Устройство устанавливается на некотором расстоянии от стены.
4. Наращивают трубу в высоту. При необходимости изменения направления требуются дополнительные тройники. Фиксация дымохода к стене выполняется с помощью специальных креплений, расположенных через 2 метра.

Теплоизоляция трубы

Чтобы вывести трубу наружу своими руками, необходимо предусмотреть ее утепление. Ситуация здесь сходна с утеплением дымохода при прохождении через холодный чердак и после того, как осуществлен вывод на крышу. Монтаж теплоизоляции может осуществляться с применением различных материалов.

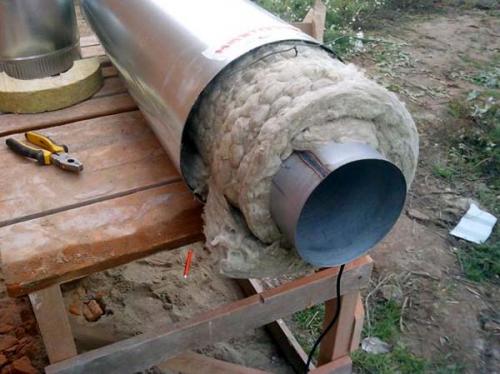

Теплоизоляция с помощью минваты

Минеральная вата удобна при монтаже и не горит. На рынке представлены специальные элементы для утепления труб, которые существенно облегчат работу. При желании сэкономить, лучше выбирать стекловату в матах (рулонах). Характеризуется высокой эффективностью. Можно выбрать материал, подходящий по толщине и плотности.

Базальтовый прессованный картон – долговечный материал, который способен выдержать до 2000 циклов нагрева и охлаждения. Базальтовое волокно не горит. Положительными сторонами также станет невысокая стоимость и способность выдерживать высокие температуры.

Асбестовая ткань распространена в нашей стране для соблюдения пожарных требований, но не используется в странах Запада из-за содержания канцерогенов. При применении в наружных дымоходах контакт человека с асбестом минимален, поэтому материал не представляет опасности.

Монтаж утеплителя для кирпичных труб выполняется так же, как и теплоизоляция наружных стен. Для металлических дымоотводов есть два варианта. Первый самый простой – покупка труб по типу «сэндвич». Конструкция уже включает в себя утепление и состоит из наружной и внутренней трубы. Второй вариант – изготовление наружного кожуха из нержавеющей стали и укладка между ним и дымоходом эффективного утеплителя. Проще всего в этом случае применять минеральную вату. Толщина теплоизоляции принимается не более 10 см.

Монтаж наружного дымохода особенно актуален при установке котла в уже эксплуатируемом доме, поскольку позволяет не затрагивать перекрытия и кровлю.

Один из самых важных вопросов здесь – достаточное утепление трубы.

Теги: #Как вывести трубу от печи через стену

проход дымохода через стену каркасного дома

Содержание статьи

Как вывести трубу от печи через стену?

Немало вопросов и проблем возникает в моменте, когда требуется сделать проход печной трубы через стену.

При проектировании данного этапа работ следует учитывать большое число факторов, среди которых:

• Строение стены;
• Используемые материалы;
• Место выхода трубы;
• Диаметр дымоходного отверстия.

Схема вывода трубы от печи через стену

Прежде, чем разбираться, как вывести печную трубу через деревянную или бетонную стену, следует тщательно изучить схему вывода трубы от печи.

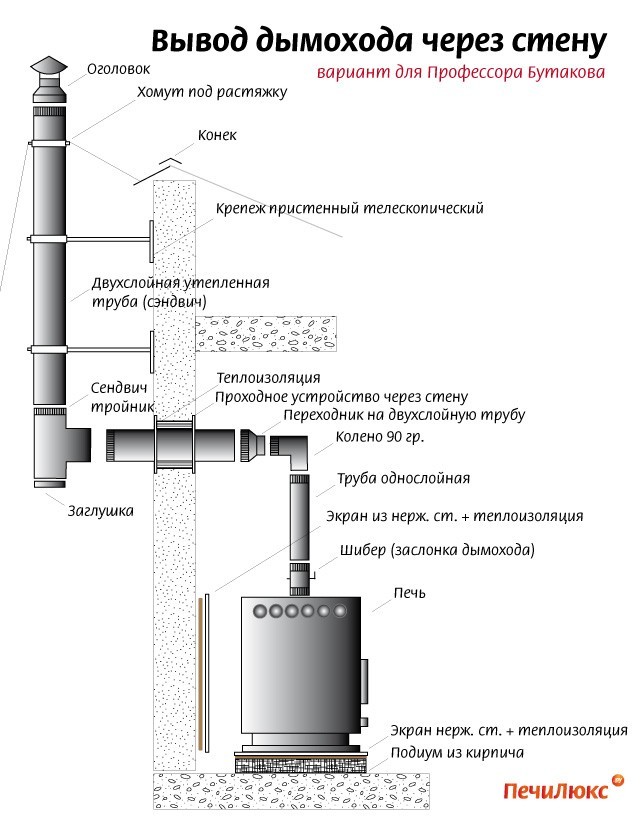

Ниже представлена схема вывода двухстенной печной трубы через стену:

Варианты вывода печной трубы через стену

Какие дымоходы можно вывести через стену?

Pechnoy.guru рекомендует использовать двухстенные системы (сэндвич-трубы), которые не только имеют более долгий эксплуатационный срок, но и защищены от обратного тока дыма в систему.

В качестве строительного материала обычно используется черная сталь или сплав нержавеющей стали, так как этот металл наиболее защищен от разрушающего воздействия опасных факторов и компонентов дыма.

Расчеты и правила установки

Правила установки подразумевают тщательное продумывание всех этапов будущих работ:

• Следует удостовериться, что сама труба не будет контактировать с какими-либо горючими материалами, которые под действием высокой температуры могут начать тлеть и выделять токсические испарения.
• При непосредственном наружном монтаже системы необходимо помнить об углах отклонения, которые будут выполнять роль активных направляющих для отведения дыма. Дымоходная труба не должна быть расположена параллельно стене дома, так как в таком случае будет происходить стаз дыма – он попросту не будет выводиться из системы.
• В нижних и боковых частях трубы должны быть установлены специальные тройники, которые будут использоваться в качестве места для установки механизмов для отведения конденсата. Если этот шаг не будет выполнен, то влага при растопке камина или печи будет попросту попадать в топку и гасить пламя. Все это существенно усложнит процесс растопки!
• Верхняя часть трубы должна возвышаться над кромкой крыши, чтобы обеспечить сдувание дыма и копоти в зоне более разряженного воздуха. Обычно такие зоны формируются на расстоянии 15-25 см от полотна крыши.

к содержанию ↑

Как монтировать дымоход?

Процесс монтажа дымохода подразделен на несколько основных этапов, которые состоят из:

• Подготовительных работ;
• Монтажа элементов крепежа;
• Собственно установки дымохода.

Общие этапы работ:

• Требуется просверлить отверстие в стене, через которое будет выходить сам дымоход, с помощью специального инструмента. Современные модели обладают регулируемыми насадками и системами активного охлаждения, чтобы исключить появление трещин на поверхности фасада.

1. Проход через бетонную/кирпичную стену. Бетонные и кирпичные стены представляют собой наиболее удобный материал, который не требует дополнительной обработки. Рекомендуется дополнительно шпаклевать место создания отверстия, дабы исключить вероятность скорой деградации стены помещения.

Проход через деревянную стену

При работе с деревянными поверхностями следует тщательно защитить от перегревания. Через трубу проходит горячий воздух, который может привести к непреднамеренному воспламенению материалов.

В качестве изоляционного материала нередко используют керамические смеси, термостойкие изоляционные материалы и даже стекловату. Не следует экономить на термоизоляции, так как последствия могут быть весьма печальными!

Нюансы монтажа места прохода печной трубы через деревянную стену

Схема установки дымохода через стену

Необходимость выводить дымоход через стену возникает при монтаже отопительного оборудования в уже построенном доме. Грамотный подбор конструкции, материала, траектории прохождения дымохода становится гарантией эффективного обогрева помещений. Также важной составляющей безупречной эксплуатации отопительной системы является соблюдение алгоритма монтажа, установленного на основании практического опыта и нормативных документов.

Функциональность и особенности конструкции

Диапазон оптимальной длины дымохода составляет 5 – 10 метров. Показатель ниже минимального значения затрудняет тягу, а труба протяженностью свыше обозначенных 10 метров будет провоцировать чрезмерное горение, увеличивая расход топлива.

Дымоход через стену на улицу

Поскольку гладкость внутренних плоскостей дымохода позволяет увеличить его долговечность, благодаря незначительному скоплению сажи, то все чаще потребители выбирают однослойную стальную трубу, успешно заменяющую кирпичные аналоги. Облегчается монтаж дымохода, если используется его современная конструкция из двух вложенных одна в другую стальных труб с изолирующим слоем из каменной ваты между ними.

Такая система доказала свою практичность, поскольку внутри не образуется негативно действующий конденсат, а наружные поверхности получают незначительный нагрев.

Делая вывод дымохода через стену с дальнейшим монтажом его снаружи дома, необходимо продумать конструкцию защитного короба. Целесообразно его сделать кирпичным, или использовать гипсокартон, дополненный огнеупорной теплоизоляцией.

Основные этапы установки

Выполняя монтаж дымовыводящей трубы через стену, необходимо соблюдать определенную последовательность.

• В том месте стены, где планируется проход трубы, не должно быть внутренних коммуникаций и проводов.
• Производится разметка на стене и готовится отверстие нужных размеров.
• Проводится монтаж патрубка, который фиксируется в подготовленном отверстии. Проход в стене выкладывается огнеупорным изоляционным материалом, а сверху закрывается кожухом или штукатурится.
• Дымовая труба соединяется с отопительным устройством, стыкуя трехсекционное колено с тройником, используя переходный элемент.

Тройник для дымохода и его размеры

• Чтобы после выхода из стены изменить вектор дымохода на вертикальное направление, берется тройник, снабженный очистным стаканом, который фиксируется кронштейном. Горизонтальный участок, устанавливаемый в стенной проход, специалисты не рекомендуют делать свыше одного метра, поскольку это может снизить тягу. Если условия не позволяют выполнить это требование, то для компенсации увеличивается общая длина дымохода.
• Нужно учитывать, что труба, имеющая проход сквозь стену, может направляться под наклоном, угол которого определен технической характеристикой отопительного устройства. Этому обстоятельству нужно обязательно уделить внимание, чтобы не ухудшить производительность оборудования.
• Дальше продолжается монтаж оставшейся части трубы, идущей вертикально вверх вдоль стены. Чтобы она надежно держалась, внизу предусмотрена подставка, на которую опирается дымоход.

Установка креплений дымохода

Крепежные элементы, предназначенные для фиксации дымоотвода к стене, имеют шаг в 60 – 100 см. После того, как удается вывести трубу на проектную высоту, сверху крепится конусообразный элемент, защищающий от возможного попадания мусора. В зазоре между стеной и дымоходом крепится слой минерального теплоизолятора, например, базальтовой ваты. Сверху дымоход также утепляется и обшивается кожухом из огнестойких и устойчивых к коррозии материалов.

Особенности работы с деревянными стенами

Обустраивая дымоход в деревянном доме, необходимо учитывать, что здесь его монтаж имеет некоторые особенности.

Выполняя проход через стену, нужно трубу дополнительно защитить, обложив огнеупорным кирпичом или асбестом. Такая мера является обязательной по нормативам пожарной безопасности, а также она позволит избежать рассыхания древесных волокон от нагрева в месте соприкосновения с дымоходом.

Проход дымохода через деревянную стену

Начиная монтаж, выбираются дымоотводы из ассортимента трехслойных изделий, отказавшись от однослойного стального дымоотвода, который сильно нагревается. Рекомендуется проектировать горизонтальный участок небольшой длины.

Вертикальная часть в оптимальном варианте должна быть ровной без поворотов. В конструкции дымохода для регулирования интенсивности горения должны быть шиберы. При соблюдении всех требований отопительное устройство будет функционировать эффективно в безопасном режиме.

Если деревянное строение имеет отделку из сайдинга, то предусматривается зазор до дымохода ≥ 15 см. это обусловлено тем обстоятельством, что диапазон температур, регламентируемый производителями для этого отделочного материала, находится диапазоне от минус 50 градусов до плюс пятидесяти градусов. Весь проход защищается огнеупорным теплоизолирующим материалом.

Рекомендации специалистов

Выводя дымоход через стену, рекомендуется ориентировать на сторону фронтона, чтобы не делать дополнительные отверстия в кровле. Если отопительный прибор в доме расположен так, что вывести трубу удается только с той стороны, где расположен скат крыши, то может понадобиться опорная стойка. К ней дымоход фиксируется с помощью скользящих креплений.

Примыкание кровли к круглой трубе

При свесе кровли > 40 см стойка может не понадобиться, так как дымоход проходит через отверстие, выпиленное в крыше. Здесь же делается дополнительная фиксация трубы. Необходимо учитывать, что в этом месте не должно быть стыков отдельных элементов дымохода. Выше отверстия необходимо оборудовать устройства, задерживающие снег. Они будут защищать дымоход от чрезмерного давления снежных пластов, способных вызвать повреждения.

Вертикальный и горизонтальный дымоходы

Для котлов, имеющих принудительную тягу, можно проводить монтаж просто горизонтальной трубы, которую следует вывести через проход в стене аналогично дымоходам, имеющим еще и вертикальную часть.

В процессе строительства можно установить удобную конструкцию дымохода в стене, представляющего собой выложенную из кирпича шахту. Сюда помещается труба, прикрепленная к отопительному устройству. Такая схема значительно экономит место.

Если монтаж универсального дымохода в стене проведен в перегородке между комнатами, то он становится дополнительным источником легкого комфортного тепла. Чтобы грамотно подключит отопительное оборудование, необходимо сделать достаточно просторный проход в стенке шахты и установить трубу, стыкуя горизонтальную и вертикальную ее части. Для изоляции обычно применяется каменная вата.

Монтаж дымохода через стену: преимущества и недостатки, этапы установки

Зачастую дымоход через стену приходится устанавливать в тех случаях, когда строение уже построено и требуется монтаж внешнего канала. Для этого нужно грамотно рассчитать все нюансы, учесть уровень наклона, особенность самой конструкции и материала, и, безусловно, предусмотреть возможность установки разного рода котлов. Кроме того, важным аспектом правильного функционирования дымохода через стену является верный и последовательный порядок работы, который содержится в соответствующей документации.

Функциональность и особенности конструкции

Итак, как же вывести дымоход через стену, какие особенности нужно знать и на что обращать внимание в первую очередь? Учитывайте не только проход через стену, но и выход дымохода наверх. То есть оптимальная высота для любого типа конструкции дымохода должна соответствовать 5 — 10 метрам. Использование канала меньшего размера в стопроцентной гарантии дает плохую тягу, и соответственно проблемы с дымоотделением. Кстати, слишком завышать высоту канала то же не рекомендуется, выше 10 метров уже будет сопровождаться избыточным горением и высоким потреблением топлива.

Учитывая, что со временем использования, вам обязательно понадобиться чистить канал от сажи, то зачастую выбирают именно круглые трубы из керамзита или металла. Да и монтаж такого рода конструкций намного легче, тем более, если брать во внимание современные предложения, как двух канальная или двухслойная труба. Представляющая уже готовую конструкцию, не требующую утепления и дополнительной герметизации.

Такой тип конструкции доказал свою практичность и оптимальность, в ней не образовывается конденсат и негативные отложения. К тому же внешние стенки не нагреваются до запредельной температуры, поэтому выдерживается достаточно серьезная противопожарная обстановка.

Преимущества и недостатки

При выведении дымохода через стену, можно отметить появление некоторых положительных сторон в такой конструкции:

• Экономия внутреннего пространства.
• Возможность оборудования канала даже после завершения возведения дома.
• Установка, монтаж таких конструкций намного проще, чем аналогичных внутри сооружений.
• Высокая пожарная безопасность. Ведь внутренние стенки могут достигать температуры более 1000 градусов, внутри помещения это огромный минус, в отличие от улицы, где на такие температуры можно не обращать внимание.
• Со временем даже самые герметичные и качественные дымоходы, начинают пропускать угарный газ, через образованные в стенках щели и трещины.
• В случае возникновения, каких-либо проблем с тягой, есть возможность регулировки трубы дымохода без повреждения и нарушения целостности в местах прохода.

Недостатки, касающиеся, в том числе монтажа сэндвич дымохода:

• Обязательное утепление (за исключением «сэндвича»).
• Внешний канал, в некоторых случаях требует отведения необходимого «куска» земли.
• От наружных систем тепло уходит в атмосферу, когда внутри дома можно было организовать дополнительный источник обогрева.
• Сложно подобрать конструкцию к дизайну сооружения.
• При высоких размерах каналов, проблемой может стать система крепежа, от большой парусности.

Основные этапы установки

Проводя работу по установке вашего дымохода через стену, нужно помнить важные правила и этапы монтажа. Следует придерживаться последовательности, чтобы ничего не забыть и сделать все правильно. Итак, установить дымоход, этапы:

• Проверьте, нет ли в местах прохода сквозь стену коммуникаций.
• Произведите разметку, и подготовьте нужного диаметра отверстие.
• Установите «патрубок», который тщательно герметизируете и тепло изолируете от стены, специальным огнестойким материалом. Поверх можно установить специальный кожух.
• Труба стыкуется с котлом, печкой с помощью трех конечного «колена». Нижняя часть обязательна, с помощью этого выхода можно будет проводить чистку.
• Наружный участок второго «колена» за стеной, нужно закрепить, важно помнить, что горизонтальные плоскости не должны превышать один метр.
• Дальше производится монтаж вертикальной части. Обращайте внимание на крепление, используйте только качественные крепежные элементы.

После возведения всей вертикальной части, нужно знать, как установить оголовок, так называемую конусообразную крышку, которая будет способствовать улучшению тяги и защите канала от засорения. В зависимости от типа канала, вам понадобится утеплить и изолировать пространство между стеной и трубой.

Особенности работы с деревянными стенами

Производя монтаж дымохода через стену в деревянном доме, нужно помнить о высокой пожарной опасности этого материала. Выполняя проход дымохода через деревянную стену, нужно дополнительно позаботиться об изоляции, к примеру, можно использовать огнестойкий кирпич, асбест. В каркасном доме ситуация складывается подобным образом. Для понимания всего процесса наглядно, демонстрируем, как правильно выводить дымоход через стену в деревянном доме схемой.

Кстати, обустройство хорошей изоляции позволяется избежать порчи дерева, ведь от нагрева волокна рассыхаются. Начиная продумывать выведение дымохода через деревянную стену, продумайте, какую именно конструкцию будете использовать. Всеми специалистами рекомендуется установка трехслойных систем, они оснащены собственной термоизоляцией, которая практически не допускает нагрева внешних частей канала.

Кстати, к особенностям установки именно для деревянных строений, можно отнести обязательность формирования идеально вертикального канала, без изгибов. Делая дымоход, не забывайте об установке шиберов, они помогут справиться с излишней тягой и позволят регулировать поток.

Важный момент, сейчас многие используют сайдинг в качестве отделки для деревянных домов. Так вот, использование сайдинга подразумевает отступление от стены до дымохода на расстояние больше 150 мм. Это связано с тем, то материал пожара опасен и его диапазон температур равняется в минимальном значении всего 50 градусам.

Монтаж дымохода

Проход любого дымохода через стену ответственное занятие, важно правильно рассчитать все нюансы. Вывод дымохода через стену нужно делать только в том месте, где нет никаких коммуникаций. Кроме того, к специфике монтажа в стене относится установка надежной разветвительной системы. Не допускается образования острых углов, они приводят к образованию завихрений, что негативным образом скажется на работоспособности системы.

Выполнять монтаж, нужно начиная от источника тепла, то есть с соединения трубы и котла. Далее переходим непосредственно к креплению перегородки, установке крепления дымохода на стене. Не советуют использовать сделанные своими руками крепежи.

После проводки через стену, проводим крепление трубы на кронштейны, заранее установленные на стене. После вывода на крышу, крепится труба дополнительно специальными растяжками, при условии, что высота намного превышает конек кровли.

90-градусный сквозной дымоход через стену

Установка 90-градусного сквозного настенного дымохода.

Дымоход класса А 90 градусов через стену Наружная установка

Что это такое?

Установка через стену под углом 90 градусов – это когда труба печи изгибается через стену под углом 90 градусов. Для минимизации лучистой теплопередачи дымохода класса А устанавливается настенный патрубок, который соединяется с тройником на внешней стороне конструкции. Тройник поддерживается полкой, на которой находится определенное количество дымохода класса А. В многоэтажных приложениях требуется дополнительная поддержка.

• Решение для ситуаций, когда нет другого выхода, кроме установки дымоходной системы снаружи строения из-за планировки, дизайна, строительных ограничений или препятствий.
• В коммерческих целях или при использовании системы центрального отопления, которая не позволяет дымоходу остыть, это жизнеспособная система дымохода.

• Дорого. Для установки под углом 90 градусов требуются дополнительные компоненты, такие как настенный коух, тройник, опоры, ограждение, дополнительная рабочая сила и другие материалы.
• Внешние дымоходы подвержены воздействию непогоды. Когда дымоход остывает, он не будет дуть до тех пор, пока не будет применено достаточно тепла, чтобы заставить холодный воздух, спускающийся по нему, снова подниматься вверх.
• Наружные дымоходы требуют большего ухода, поскольку они не нагреваются так сильно, как внутренние дымоходы. Колебания температуры создают конденсат внутри дымохода, особенно в секциях патрубка и тройника. Конденсат + древесный дым = накопление креозота, который может гореть как ракетное топливо.

Примечание. Перед тем, как зажечь спичку, наружные дымоходы обычно необходимо прогреть, чтобы создать сквозняк. Мы рекомендуем использовать все внешние дымоходы, если это возможно, для предварительного нагрева дымохода, чтобы он создавал тягу, а не заполнял конструкцию дымом. В холодном дымоходе не будет тяги.

Насколько сложно установить?

Умеренный. Приблизительно 12-16 часов для пользователей с небольшим опытом, 6-8 часов для пользователей с продвинутыми знаниями в области строительства (кожух дымохода, дополнительные уровни или смещения = дополнительное время).

Прочие соображения

При установке под углом 90 градусов через стену сначала необходимо определить место выхода дымохода из конструкции. Из чего построена внешняя стена, в которую будет устанавливаться настенный наперсток? Если он в рамке, вы удалите шпильки или вам придется вырезать шпильку? Это несущая стена или потребуется дополнительный каркас? Есть ли что-нибудь снаружи, например, окна, линии электропередач или выступы, где дымоход будет крепиться к боковой части конструкции? Если вы живете в районе, где бывают сильные снегопады, куда также будет скатываться снег с крыши? Если ваш дымоход находится на склоне, вам следует подумать о другом месте или использовать устройство защиты от снега, чтобы дымоход не опрокинулся.

В многоэтажных зданиях убедитесь, что у вас есть безопасные места для установки опорных кронштейнов, способных выдержать вес дымохода, который может достигать нескольких сотен фунтов. Ваш дымоход должен быть как минимум на 2 фута выше, чем что-либо в пределах 10 футов от него.

Установка настенного наконечника . Настенная втулка предназначена для предотвращения передачи тепла в горючую наружную стену. Он также стабилизирует дымоход, обеспечивает переход между печной трубой и дымоходом класса А и защищает от непогоды. Настенный наперсток предназначен для установки между стенными стойками диаметром 16 дюймов. Это один из наиболее важные компоненты в сборке и должны быть установлены правильно. Если вы проходите через негорючую стену (например, бетонную), вам понадобится коронный бур, чтобы пробить большое отверстие. Если стена из шлакоблока или кирпича, вы можете аккуратно удалить материал, просверлив небольшие отверстия по форме диаметра дымохода, а затем удалить материал с помощью молотка и зубила. В этом типе установки ваш настенный наперсток может представлять собой стальную трубу, которая вмуровывается в каменную стену.

Обратите внимание: в случае возгорания дымохода тепло будет накапливаться быстрее в горизонтальных участках установки под углом 90 градусов, чем в вертикальных. Имейте это в виду и примите меры для уменьшения передачи тепла горючим материалам.

Тройник дымохода . Тройник представляет собой пересечение горизонтальной и вертикальной сторон под углом 90 градусов к стене. Это место, где происходит наибольшая турбулентность внутри дымоходной системы: между 9Колено трубы печи 0 градусов и изгиб 90 градусов внутри тройника. Это также место, где теплый воздух встречается с холодным. Внутренняя труба печи будет отводить окружающее тепло, в то время как внешний дымоход будет холодным и позволит холодному воздуху проходить вниз, когда прибор не горит, создавая конденсат. Это также область, в которой будут образовываться самые высокие концентрации креозота. Текущее обслуживание этой секции настоятельно рекомендуется . Надлежащее техническое обслуживание требует удаления печной трубы изнутри, снятия заглушки на тройнике и подметания горизонтального участка внутри стены, чтобы он не засорился или, что еще хуже, не воспламенился.

Еще одно примечание: В нижней части тройника находится заглушка для очистки. Снимите его, чтобы получить доступ к дымоходу снизу. Имейте это в виду при установке дымохода, чтобы обеспечить как можно больший доступ. Зимой будет гораздо проще чистить любую дымоходную установку с земли, чем подниматься по лестнице.

Опора тройника . Тройниковая опора является еще одним очень важным компонентом в установке под углом 90 градусов, так как она выдерживает вес опирающейся на нее дымовой трубы, который может составлять несколько сотен фунтов. Ножки Т-образной опоры должны находиться над шпильками внутри стены, за исключением случаев, когда толщина наружной обшивки превышает 1,5 дюйма. Если ножки не выровнены по шпилькам, а толщина обшивки менее 1,5 дюймов, вам следует открыть полость в стене и добавить необходимый каркас, чтобы выдержать нагрузку.

Настенные кронштейны . Настенные кронштейны используются для стабилизации дымохода из стороны в сторону, а некоторые также способны выдерживать вертикальную нагрузку. В многоэтажных зданиях в дополнение к тройниковой опоре требуется дополнительная вертикальная опора. Они должны быть прикреплены к краевой балке на каждом этаже, которая, по сути, находится на уровне пола, так как в этой области есть много материала для крепления.

Софиты и навесы . Софты и выступы расширяют линию крыши за пределы конструкции. Если ваши размеры не превышают 14″, вы можете выступать за свесы без необходимости резать или модифицировать фасцию, желоба или софиты. Выступы, которые простираются на 24 дюйма или более, довольно легко проникают, не имея дело с фасциями или водосточными желобами. Некоторые люди предпочитают использовать здесь смещения и выходить за выступ, но это создает проблемы с очисткой и поддержкой, потому что над выступами нет ничего, что могло бы поддерживать дымоход.

Удлиненные опорные кронштейны дымохода . Ваша система дымохода должна заканчиваться не ниже 2 футов над чем-либо в пределах 10 футов. Это может поставить дымоход довольно высоко над фасцией конструкции крыши с крутым уклоном. Эти кронштейны действуют как штативы и стабилизируют дымоход от сильного ветра.

Прокладка дровяной трубы из стены | Главная Руководства

Автор: William Machin Обновлено 19 декабря 2018 г.

Если вы устанавливаете дровяную печь или печь на пеллетах, прокладка трубы дымохода через внешнюю стену экономит время и затраты на установку вертикального дымохода, для которого требуется потолочный хомут и обшивка крыши. Горизонтальные дымоходы представляют собой комплекты, включающие в себя трубы и детали, необходимые для сквозной дымоходной трубы. Работа начинается с выполнения некоторых измерений и вырезания отверстия для трубы в ненесущей стене. Для кирпичных или каменных стен наймите профессионала, чтобы вырезать отверстия. Установка гипсокартона, дерева или лепнины занимает относительно короткое время с использованием повседневных инструментов, которые можно сделать своими руками.

Вырезание отверстий

1. 1.

   Расположите печь так, чтобы ее задняя часть находилась на расстоянии не менее 16 дюймов от внешней стены. Выровняйте лицевую сторону печи так, чтобы отверстие для топки смотрело в желаемом направлении, например, прямо в комнату или под углом. Распакуйте трубу и детали из комплекта. Детали включают колено под углом 90 градусов, длинную и короткую секцию дымоходной трубы, внутренние и внешние стеновые муфты и колпак дымохода.

2. 2.

   Прикрепите 9Колено 0 градусов временно на одном конце длинной секции трубы дымохода. Установите другой конец трубы на круглый фланец в верхней части печи. Поверните его так, чтобы открытый конец локтя указывал на поверхность стены. Отметьте на стене точку, совпадающую с центром открытого конца колена, при необходимости работая с лестницы. Отложите трубу и колено в сторону.

3. 3.

   Найдите и отметьте стержень в стене с каждой стороны от метки, используя инструмент для поиска стержней. Отрегулируйте отметку на несколько дюймов в любом направлении, чтобы она оказалась между шпильками. Держите внутренний воротник на лицевой стороне стены накладным кольцом, обращенным в сторону комнаты. Совместите отверстие для трубы с отметкой. Отметьте контур на стене вокруг воротника.

4. 4.

   С помощью электролобзика вырежьте контур деревянной панели. В качестве альтернативы вырежьте контур из гипсокартона с помощью пилы для гипсокартона. Удалите вырезанную часть. Разрежьте изоляцию в стене канцелярским ножом и отодвиньте ее от выреза. Отметьте внутреннюю поверхность внешней стены в точке, совпадающей с центром выреза.

5. 5.

   Просверлите контрольное отверстие в деревянном сайдинге по контрольной отметке с помощью аккумуляторной дрели со сверлом, предназначенным для деревянных поверхностей. В качестве альтернативы используйте сверло по каменной кладке для штукатурки. Приступайте к вырезанию внешнего отверстия.

6. 6.

   Прижмите наружную манжету к стене так, чтобы накладное кольцо было обращено наружу. Совместите отверстие для трубы с просверленным отверстием. Отметьте контур воротника на стене.

7. 7.



   Вырежьте отверстие в деревянном сайдинге, вставив лезвие в просверленное отверстие и выпилив лобзиком наружу по контуру. В качестве альтернативы можно разрезать штукатурку и проволочную рейку с помощью шлифовальной машины и алмазного диска. Удалите вырез.

Дымоход

1. 1.

   Работайте изнутри помещения. Вставьте горизонтальный отрезок трубы через стены так, чтобы внутренний конец находился примерно в трех дюймах от поверхности внутренней стены. Нанесите строительный клей на внутреннюю поверхность внутреннего декоративного кольца воротника. Наденьте манжету на трубу и плотно прижмите накладное кольцо к поверхности стены.

2. 2.

   Установите насадку с наконечником в дрель и откройте упаковку саморезов, входящую в комплект. Установите открытый конец колена на внутренний конец горизонтальной трубы. Установите нижний конец вертикальной трубы на фланец в верхней части печи. Полностью соберите все соединения вручную. Вкрутите саморезы в каждое из выточенных отверстий в трубах и изгиб на каждом соединении. Идите к внешней стене.

3. 3.

   Нанесите монтажный клей на внутреннюю поверхность наружного декоративного кольца воротника. Наденьте манжету на конец горизонтальной трубы и плотно прижмите накладное кольцо к поверхности стены. Наденьте заглушку дымохода на конец трубы колпаком вверх. Завершите крепление саморезами в каждом просверленном отверстии.

   Вещи, которые вам понадобятся

   • Рулетка

   • Стремянка

   • Stud finder

   • Jigsaw or drywall saw

   • Utility knife

   • Wood or masonry drill bit

   • Cordless drill

   • Safety glasses

   • Work gloves

   • Шлифмашина с алмазным диском

   • Строительный клей

   • Насадка с резьбой

   Наконечник

   Комплекты дымовых труб различаются в зависимости от производителя.
