Яма сливная с переливом: принцип работы и схемы сооружения

принцип работы и схемы сооружения

Независимое очистное сооружение на загородном участке позволит корректным способом решить проблему утилизации стоков. Оно актуально для населенных пунктов, не подключенных к центральным сетям. Если подключение и не планируется в ближайшие годы, то выгребная яма с переливом станет наилучшим решением. Полезное благо цивилизации станет служить как городской вариант. Это комфортно, согласны?

Как сделать очистную конструкцию с переливом, вы узнаете, прочитав предложенную нами статью. В ней досконально разобраны варианты устройства систем, описана технология сооружения. Перечислены преимущества, которыми обеспечит автономная канализационная система.

Представленная информация о специфике строительства переливных выгребных ям и особенностях их эксплуатации опирается на нормативные документы и опыт самостоятельных строителей. Веским и ценным дополнением к тексту являются полезные фото-подборки, схемы и видео-руководства.

Содержание статьи:

• Принцип действия и устройство
• Цифры и основные нормативы
• Варианты строительства очистных сооружений
  • Конструкция из трех камер
  • Этапы строительства монолитной системы
  • Порядок монтажа двухкамерной ямы
• Выводы и полезное видео по теме

Принцип действия и устройство

Конструкция простейшей выгребной ямы с переливным колодцем включает два объекта, соединенных между собой отрезком трубы.

Первый представляет собой крупногабаритную герметичную емкость, сооружаемую по принципу накопительного резервуара с непроницаемыми стенками и дном.

Вторую часть конструкции устраивают точно так же, как и фильтрующий вариант канализационного колодца. Это значит, что у него нет непроницаемого монолитного дна.  Вместо сплошной бетонной плиты в зоне устройства условного дна сооружается своеобразный фильтр мощностью от 1 м и более.

Фильтр выполняют в виде засыпки из материалов с высокими фильтрационными свойствами: щебня, шлака, гравия и/или песка.

Выгребную яму с переливом устраивают для повышения степени очистки стоков, что дает возможность частично сбрасывать их в грунт, поля фильтрации, в канализационные канавы или сточные водоемы

Стены можно сделать и сплошными, и с отверстиями, чтобы повысить скорость удаления переработанных стоков из фильтрующего колодца, иначе называемого поглотительным.

Простейшая конструкция выгребной ямы с переливным отсеком включает две части, первая из которых служит накопительным резервуаром, вторая — поглотительным колодцем

Соединяют выгребной накопитель и переливом — трубкой, расположенной под наклоном в сторону поглотителя. Глубина ее заложения зависит от климатических данных региона, т.е. как и любой проложенный в земле трубопровод перелив должен находиться ниже уровня сезонного промерзания грунта.

К накопителю подводят канализационную трубу, по которой сточные воды будут поступать из внутренней канализации в накопительный резервуар.

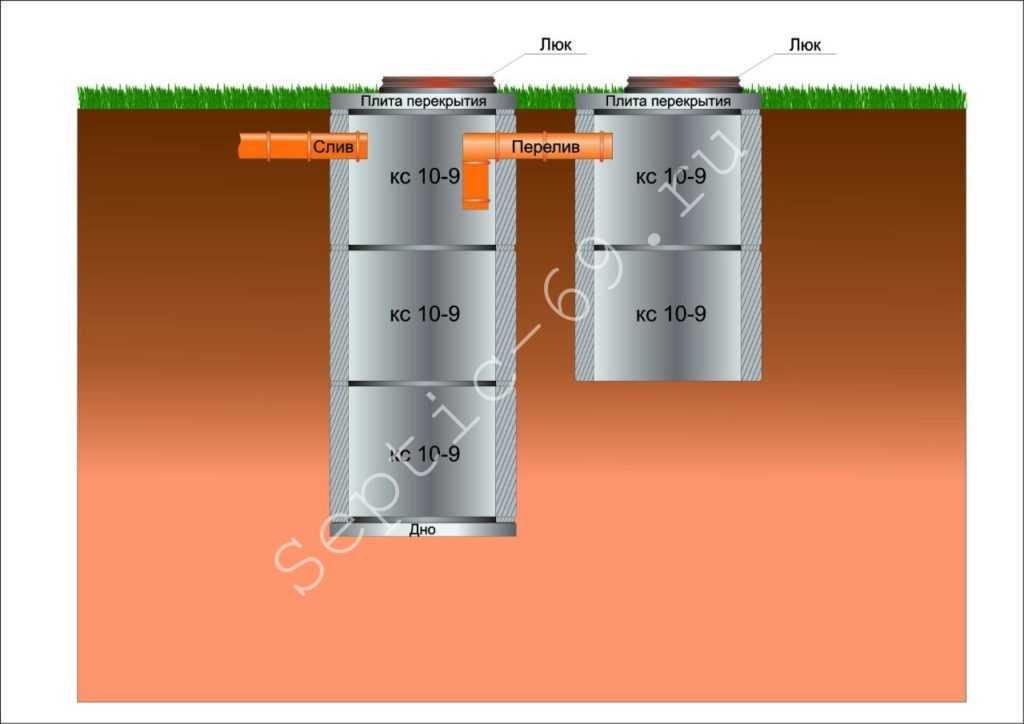

На схеме подробно представлен принцип устройства выгребной ямы с переливным отделом. Труба, соединяющая секции сооружения, должна располагаться на правильной высоте и с небольшим уклоном

Над выгребной ямой устраивают перекрытие с люком, предназначенным для откачки содержимого. Вентиляционную трубу монтируют таким образом, чтобы нижний край был выше горизонта стоков при любой степени наполнения. Второй конец трубы выводится на поверхность.

Для выгреба с одним фильтрующим колодцем можно соорудить только один вентиляционный канал, но лучше оснастить собственной вентиляцией каждый отсек простейшего очистного сооружения.

Такая конструкция позволяет сделать процесс переработки стоков более эффективным и быстрым. Сначала все отходы поступают в первую герметичную камеру. Здесь они накапливаются и разлагаются под влиянием бактерий. Постепенно отходов становится больше, уровень жидкости в камере повышается и достигает перелива.

По мере заполнения накопительного резервуара отстоявшийся и частично очищенный бактериями излишек по вмонтированному в ее стенку патрубку переливается в следующий колодец

Нерастворимая часть стоков оседает на дне, а частично осветленная с участием бактерий и отстоявшаяся жидкая составляющая по мере наполнения достигает уровня установки перелива и самотеком перемещается в поглотительный колодец, в котором происходит доочистка канализационной массы.

В фильтрующем колодце стоки проходят через дренажный слой и поступают в грунт, еще раз дополнительно очищаясь через естественный земляной фильтр. А твердые отходы в виде илистых отложений скапливаются в герметичном отсеке выгребной ямы, из которой в последствии извлекаются и при желании хозяев используются в качестве исходного материала для приготовления компоста.

Зачем нужны такие сложности, ведь проще откачать канализационную массу из выгребной ямы и таким образом избавиться от нее? Наличие двух контейнеров существенно увеличивает размеры канализации, часть стоков после прохождения естественной очистки переводится в грунт, благодаря чему число вызовов ассенизаторов ощутимо сокращается.

Увеличение числа канализационных колодцев позволяет принимать и перерабатывать больше стоков и повышает качество очистки

При увеличении количества переливных колодцев схема несколько усложняется. Однако так увеличивается срок от поступления отходов в емкость до перемещения жидкого компонента в грунт. Это позволяет улучшить качество переработки стоков и сделать их более безопасными для окружающей среды.

Практика показывает, что очистное сооружение из двух и более колодцев издает значительно меньше неприятных запахов, чем обычный вариант такого рода конструкции. Обычно запахов либо нет, либо они незначительны. Улучшить ситуацию с переработкой канализационной массы и устранением запахов поможет .

Неприятные хлюпающие звуки, которые издает переполненная выгребная яма, в конструкции с переливом отсутствуют. Владельцам такого сооружения обычно не приходится экономить канализационный ресурс. Они могут спокойно пользоваться водой, не беспокоясь о переполнении своей канализации.

Локальную канализацию желательно расположить так, чтобы она не мешала передвижению по участку и был обеспечен доступ для опорожнения и обслуживания при необходимости

Цифры и основные нормативы

Перед началом строительных работ следует выбрать подходящее место для ямы с переливом. Нормативы удаленности сооружения от других объектов на участке примерно такие же, как и для , поскольку проблема загрязнения грунтовых вод все еще остается актуальной.

Следует также учесть характеристики грунта на участке. Чем выше проницаемость грунта, тем большим должно быть расстояние, отделяющее д от прочих строений.

В зависимости от типа почвы рекомендуется расположить канализационное сооружение на расстоянии от жилого дома:

• не менее 15 м — для песчаных, щебенистых, галечниковых и гравийных грунтов;
• не менее 10 метров — для супесей.

Выгребные ямы с переливным эффектом устраивают только на грунтах с высокими фильтрационными качествами. Если в основании поглотительного сооружения предположительно будет глинистая, скальная или полускальная порода, от устройства очистного сооружения подобной конструкции придется отказаться.

Сооружение выгреба с переливным колодцем допускается на грунтах с хорошей фильтрационной способностью. Сброс очищенных стоков в скальные и глинистые породы невозможен

Солидным должно быть пространство, разделяющее источник питьевой воды и канализацию:

• не менее 50 м — для песков;
• не менее 30 метров — для супесей.

Поскольку создание конструкции, состоящей из двух камер, отнимает больше времени и сил, чем при возведении обычной выгребной ямы, не имеет смысла делать сооружение малого объема. Минимальная рекомендованная вместительность конструкции — 2 куб. метра. Такие параметры обеспечивают пропускную способность канализации в пределах 0,2-0,5 куб. м/ч.

При проектировании конструкции также рекомендуется учитывать некоторые параметры. Например, оптимальным расстоянием между камерами выгребной ямы считается один метр. Хотя существуют и сооружения, в которых камеры разделены просто толстой стеной. В этой смежной стене и устроено отверстие для перелива. Но такой вариант считается менее эффективным.

Переливу рекомендуется придать стандартный для канализационных трубопроводов уклон, чтобы облегчить перемещение жидких стоков в фильтрующий колодец. Канализационную трубу, ведущую из дома, располагают под аналогичным наклоном — достаточно 1,5 см высоты на каждый метр трубы.

Если канализация устроена правильно, с ней не возникнет никаких проблем. Все же рекомендуется регулярно проверять уровень наполнения сооружения. Если внутри сооружения установлены фильтры, их состояние следует контролировать не реже одного раза в месяц.

Варианты строительства очистных сооружений

Выбирая место для выгребной ямы, необходимо обеспечить подъездные пути для специальной техники. Если такая возможность отсутствует, при монтаже канализации придется вручную выполнять объемные земляные работы по рытью котлована. Еще более сложной и совсем неприятной может оказаться накопителя от отходов человеческой жизнедеятельности.

Для изготовления двухкамерной выгребной ямы можно использовать самые разные инструменты. Разумеется, важно, чтобы они обеспечивали герметичность первому отсеку сооружения и проницаемость — второму. Самый распространенный вариант таких сооружений — .

Готовые бетонные кольца со специальными отверстиями можно использовать для того, чтобы сделать фильтрующий отсек самодельного очистного сооружения

В первой камере дно бетонируют, или кладут вниз бетонную плиту, во второй камере дно закрывают метровым слоем фильтрующего материала: щебня, гравия и/или песка. Подходит для сооружения выгребной ямы и кирпич. Дно герметичного отсека из кирпича также следует забетонировать. На этом основании выполняется кирпичная кладка.

Дно второго отдела выгребной ямы оставляют свободным и так же, как и при использовании бетонных колец, укрывают щебнем или гравием. Собственно, такой фильтрационный слой используют в любом варианте проницаемого отдела выгребной ямы. Кирпичную кладку здесь можно выполнить с просветами, чтобы сделать стены проницаемыми. Это снизит расход кирпича и время работ.

Кирпич — вполне подходящий материал для создания выгребной ямы с переливом. Из него можно сделать и герметичный, и проницаемый отсек сооружения

Еще один способ обустроить герметичную выгребную яму — заливка бетонным раствором. Для этого необходимо сделать обрешетку и укрепить стены сооружения с помощью арматуры. Это довольно трудоемкий и затратный способ, он используется нечасто.

Возможности создания фильтрующей части выгребной ямы более разнообразны. Сюда можно установить перфорированную или даже сделать . Некоторые использовали для сооружения обоих отсеков установленные в котловане на расстоянии друг от друга большие оцинкованные емкости.

Используя для создания канализации подручные материалы, следует помнить, что они должны длительное время находится в контакте с влажной и агрессивной средой. Приемлемыми можно считать только те материалы, которые устойчивыми к таким условиям.

Конструкция из трех камер

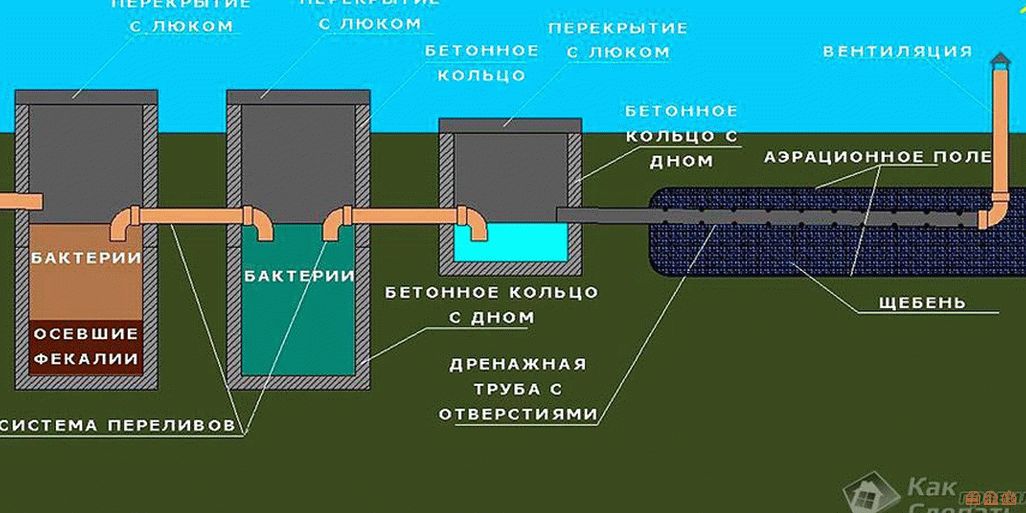

Если габариты загородных владений позволяют, лучше сделать не две, а три переливных колодца для очистки стоков из одной выгребной ямы. Все эти отделы, конечно, соединяют переливом. При этом расстояние между камерами можно сделать меньше — всего 70 см. Рекомендуется, чтобы размер каждой камеры, например, диаметр бетонных колец, был не менее одного метра.

При желании можно устроить выгребную яму из трех и более частей. Фильтрующее дно должно быть только у последней секция сооружения, а две первые следует сделать герметичными

Первые два колодца предназначены для переработки стоков, а последний — для фильтрации прошедшей две степени очистки жидкой составляющей канализационной массы. Его дно и/или стены делают проницаемыми, как и при сооружении двухкамерной канализации.

Прошедшие очистку стоки могут перераспределяться не только в нижележащие слои, но и сбрасываться в канализационные канавы или неэксплуатируемые водоемы. Стоки из очистного сооружения могут транспортироваться в поля фильтрации по дренам — трубам с отверстиями для выпуска доочищенной жидкой составляющей.

Дрены закладывают в осадочных несвязных грунтах разной плотности, желательно без прослоек суглинка. Система дрен сооружается на глубине, отметка которой ниже уровня промерзания грунта на реальную толщину трубы. Дрены укутывают слоем геотекстиля, а затем засыпают щебнем или гравием с песчаным заполнителем.

Наличие трех камер увеличивает объем канализации и заметно улучшает переработку стоков. Полученную на выходе жидкость можно использовать для различных технических нужд, обычно, для полива.

Этапы строительства монолитной системы

Желающие залить ощутимо сэкономят на затратах, но сооружать будут значительно дольше тех, кто решится на покупку готовых бетонных колец. Кратко о процессе устройства в фото-подборке:

Галерея изображений

Фото из

Для сооружения выгребной ямы с переливом разрабатываем котлован. Размер котлована должен учитывать габариты канализационного объекта и удобство работы

Дно котлована заполняется слоем песка мощностью 15 — 20 см. Песчаную подушку тщательно трамбуем, предварительно увлажнив водой

Согласно заранее сделанному проекту сооружаем опалубку. Внутри ограждений, обозначающих контуры будущих стен, ставим арматуру в виде сетки из горизонтальных и вертикальных прутков

Перед заливкой бетона в яму вводим канализационные трубы, в перегородки между отсеками устанавливаем гильзы на запроектированной высоте и заливаем бетон

Через 28 суток залитый в опалубку бетон приобретет прочность, необходимую для проведения дальнейших работ. Спустя этот период снимаем опалубку

Строим опалубку для заливки перекрытия поверх выгребной ямы с переливом. Над каждым отсеком устанавливаем люк

Настилаем на дощатое дно опалубки, сооруженной для перекрытия, полиэтилен. Заливаем поверх него бетон слоем примерно 5-7 см, укладываем арматурную сетку и снова заливаем 5 см бетона

Минимум через 14 дней, лучше через 28, засыпаем бетонное перекрытие почвенно-растительным слоем и вводим объект в эксплуатацию. Желательно вокруг ямы построить ограждение

Шаг 1: Рытье котлована для ямы с переливом

Шаг 2: Устройство песчаной подушки

Шаг 3: Сооружение опалубки для заливки стенок ямы

Шаг 4: Заливка бетона в построенную опалубку

Шаг 5: Демонтаж опалубки после набора прочности стенами

Шаг 6: Устройство опалубки для заливки перекрытия

Шаг 7: Заливка железобетонной плиты перекрытия

Шаг 8: Обустройство площадки вокруг выгребной ямы

Порядок монтажа двухкамерной ямы

Работы по сооружению двухкамерной канализации начинают с разметки. Нужно определить место и конфигурацию обоих котлованов. Можно вырыть и один большой котлован, установить в нем емкости, а потом засыпать грунтом пространство между ними, но обычно это только увеличивает расходы и время строительных работ.

Обычно котлован роют с помощью экскаватора. Если принято решение копать вручную, используют лопату и ведро на веревке, с помощью которого вынимают землю. При использовании бетонных колец рытье котлована можно производить следующим образом: сначала в нужном месте устанавливают кольцо, затем начинают копать внутри, постепенно подрывая грунт под стенками кольца.

Галерея изображений

Фото из

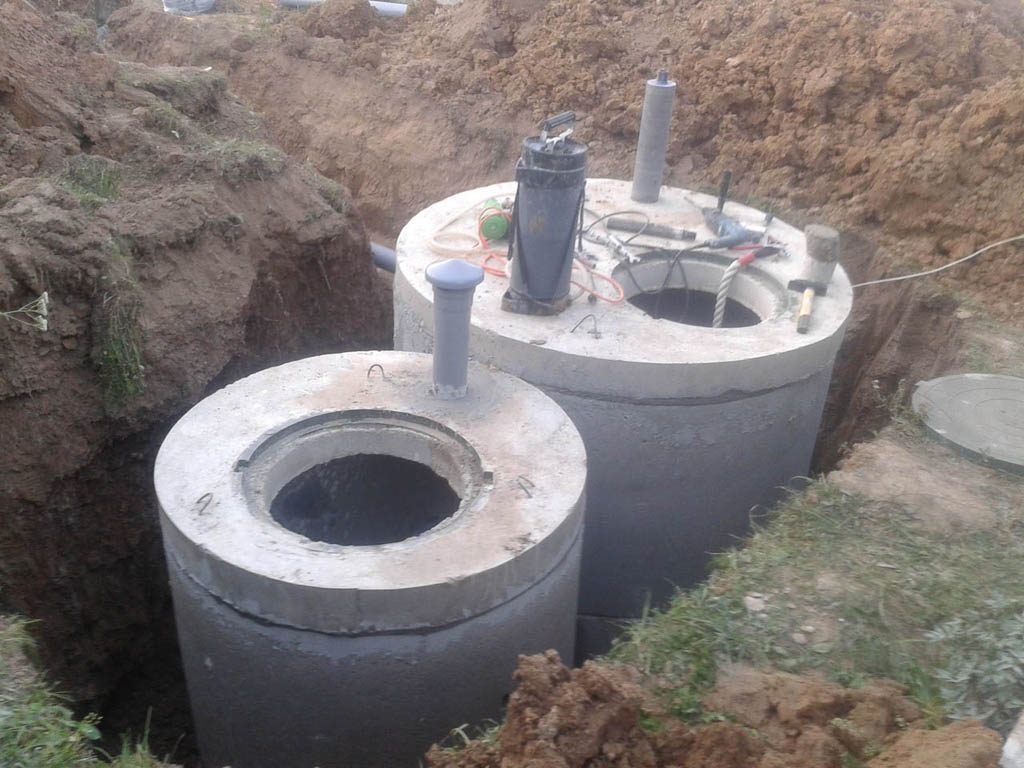

Строительство переливной выгребной ямы из бетонных колец начинается с сооружения канализационной емкости путем поочередной установки колец в котлован

В подготовленный заранее котлован кольца устанавливаются друг на друга с применением строительной техники или самодельной треноги с блоком в вершине

Первую камеру выгребной ямы с переливом сооружают с герметичным дном. У второй камеры дна нет, вместо него устраивают грунтовый фильтр из последовательно уложенных слоев песка, мелкого гравия, крупного щебня

Выполненные из бетонных колец шахты должны быть герметичны. Для этого перед монтажом каждого кольца торец предыдущего обрабатывают цементным раствором или герметиком, а в замковую фаску укладывают пропитанный битумом шнур

С внешней стороны камеры выгребной ямы требуется защитить от воздействия грунтовой воды: покрыть битумной мастикой или любым гидроизолирующим составом, пригодным для обработки бетона

Котлован с устроенной выгребной ямой с переливом заполняется грунтом с высокой фильтрационной способностью — песком, ГПС, щебнем с песчаным заполнителем

Для удобства обслуживания, возможности проведения откачки и контроля за состоянием системы устанавливают горловины

К горловинам крепятся кольца канализационных люков, к которым после полного заполнения котлована присоединяют крышки

Этап 1: Установка кольца в подготовленный котлован

Этап 2: Сборка шахты канализационного объекта

Этап 3: Вторая камера выгребной ямы с переливом

Этап 4: Обеспечение герметичности объектов

Этап 5: Гидроизоляция канализационного объекта

Этап 6: Заполнение котлована грунтом с фильтрующей способностью

Этап 7: Устройство горловины канализационных камер

Этап 8: Канализационные люки на территории загородного участка

Постепенно кольцо опустится вниз по цилиндрической шахте. Этот метод особенно уместен на легких почвах, поскольку предотвращает осыпание стенок котлована. Во всех остальных случаях рекомендуется стенкам котлована придать небольшой уклон, чтобы они не осыпались и не обрушились.

После того, как котлованы будут вырыты, нужно обустроить дно, т.е. залить его бетонной стяжкой. В раствор добавляют щебень, чтобы сделать дно более прочным. Если бетонные кольца уже уложены, то бетонирование выполняют внутри круга.

Герметичную бетонную конструкцию для выгребной ямы с переливом снаружи следует обработать слоем какого-нибудь гидроизоляционного материала, например, обмазать смолой

Если в качестве герметичной камеры решено использовать пластиковую емкость, производится бетонирование основания для ее установки. Емкость опускают в котлован на застывшую бетонную плиту и аккуратно засыпают землей.

По мере засыпки внутрь емкости рекомендуется постепенно наливать воду, чтобы большое количество грунта не раздавило конструкцию. Вода уравновесит внутреннее и наружное давление.

Во вторую камеру, как уже упоминалось, вместо бетонного раствора засыпают слой фильтрующего материала. Технология возведения этой части сооружения практически ничем не отличается от строительства обычного поглотительного канализационного колодца и зависит от типа материала: кирпич, покрышки, дерево и т.п.

Поглотительный колодец самодельного септика с переливом можно выполнить из старых покрышек. Это недорогой, но не слишком долговечный способ устройства автономной канализации

Теперь необходимо подвести к первой камере ямы канализационную трубу, а также установить перелив. Трубу кладут в траншею таким образом, чтобы она находилась ниже уровня промерзания грунта.

В качестве дополнительной защиты от промерзания рекомендуется использовать теплоизоляционные материалы.

Канализационную трубу, ведущую к выгребной яме с переливом, укладывают в траншею ниже уровня промерзания грунта, придавая ей небольшой уклон

Перелив также устанавливают с уклоном. Его делают из отрезка пластиковой трубы диаметром 100 мм. Перелив ставят так, чтобы части трубы выступали внутрь емкостей.

На них можно установить перпендикулярные вертикальные отрезки все той же трубы, чтобы улучшить работу канализации.

На концах труб, выполняющих роль перелива, следует установить небольшие вертикальные отрезки труб, это позволит предотвратить обратное поступление стоков в случае переполнения емкостей

На этом же этапе устанавливают сетчатые фильтры, которые, как упоминалось выше, необходимо регулярно осматривать и при необходимости прочищать. Впрочем, ямы с переливом в виде простого отрезка трубы также вполне успешно функционируют.

Если из фильтрующего колодца предусмотрен отвод воды через дополнительный дренаж, эту трубу также следует уложить в грунт на слой щебня. Обе камеры выгребной ямы нужно плотно закрыть. Часто для этого используют бетонные плиты с круглыми или квадратными отверстиями для обслуживания.

Отверстия закрывают специальными крышками, выпускаемыми для обустройства канализации. Теперь нужно решить вопрос с вентиляцией. Для традиционной выгребной ямы накопительного типа она обязательна, чтобы отводить из емкости значительную часть зловонных газов.

На каждой емкости, из которых состоит выгребная яма с переливом, следует сделать удобные крышки для проведения технического обслуживания и ремонта

Метод удаления метановых газов, образующихся в процессе переработки стоков, зависит от типа задействованный в работе сооружения бактерий. Часть из них уже присутствует в стоках в силу естественных причин, но процесс переработки происходит гораздо эффективнее, если в накопительный отдел канализационного сооружения добавить специальные бактериальные препараты.

Различают аэробные и анаэробные микроорганизмы. Первые нуждаются в постоянном притоке свежего воздуха, т.е. они функционируют только при наличии кислорода. Анаэробные бактерии в доступе к воздуху не нуждаются. Именно такие микроорганизмы могут осуществлять процесс переработки стоков в герметичной емкости.

Если все же необходимо снабдить канализационное сооружение вентиляцией, для ее обустройства в крышке отсека делают специальное отверстие. В него следует установить трубу диаметром около 100 мм. Сверху трубу закрывают специальным коническим колпачком, чтобы предотвратить попадание осадков в выгребную яму.

Процесс создания выгребной конструкции, состоящей из трех отсеков, мало чем отличается от технологии, описанной выше. Просто вместо двух колодцев делают три. Соответственно, понадобится три котлована, а не два. Оба первых отсека герметизируют, а последний отдел оставляют проницаемым.

Если нет возможности сброса очищенных стоков в нижележащий грунт (например, между дном поглотительной емкости и грунтовой водой меньше метра), их по дренам перенаправляют в сточные канавы или поля фильтрации

Выпускаемые также работают по принципу многоступенчатой переработки стоков с помощью микроорганизмов. Но они считаются более эффективными, производительными, а на выходе позволяют получать значительное количество очищенной жидкости, пригодной для технического использования.

Монтаж септика выполняется специалистами и занимает сравнительно немного времени. Но учитывая стоимость сооружения, следует дополнить ее оплатой услуг по установке сооружения, чтобы иметь полную картину.

Выводы и полезное видео по теме

Схема быстрого монтажа выгребной ямы наглядно представлена в следующем видео:

Выгребная яма с переливом — это, безусловно, более современный и удобный вариант обычной выгребной ямы. Конечно, создание двухкамерной или даже трехкамерной конструкции требует больше материальных затрат, времени и сил. Но все это с лихвой окупится в дальнейшем, когда жильцы дома ощутят эффект от использования надежной канализации, требующей минимального обслуживания.

Если у вас есть опыт по сооружению выгребных ям с переливом или уже доводилось сталкиваться с этим вопросом и есть чем поделиться с нашими читателями, пожалуйста, оставляйте свои вопросы или ценные советы ниже в комментариях.

Переливная выгребная яма

Если нет возможности подключиться к централизованной канализационной системе, альтернативой станет обустройство выгребной ямы. Современная выгребная яма — это уже не просто вырытый котлован, это сложное сооружение, способное эффективно перерабатывать отходы.

Для строительства выгребной ямы могут использоваться разные материалы и технологии. Канализации обустраивают из бетонных колец, кирпича, автомобильных покрышек. Что касается конструкции, то её выбор будет зависеть от количества выбросов в канализационную яму за сутки.

Обычная поглощающая стоковая яма без проблем справляется на даче, герметический резервуар подходит для небольшого загородного дома. А вот выгребная яма с переливом — это ёмкость, которая подойдёт для канализационной системы большого особняка. Строится такая яма по типу простейшего септика. Справляется со своей работой качественно и быстро, не допуская застаивания жидкостей и распространения неприятного запаха по территории.

Содержание

• 1 Преимущества переливной ямы
• 2 Материалы для строительства
• 3 Устройство выгребной ямы с переливом
• 4 Яма с переливом из покрышек
• 5 Переливная яма из бетонных колец
• 6 Очистка переливной ямы

Преимущества переливной ямы

Особенно актуальной переливная сливная яма будет на тех участках, где грунт глинистый или же в случае, когда уже есть канализация, но в связи с длительным периодом эксплуатации она уже не так эффективно выполняет свои функции.

Канализационная система с переливной выгребной ямой — идеальное решение для тех домов, в которых пользуются приборами для повышения комфорта. Это водонагреватели, стиральная и посудомоечная машины, душевые кабинки, ванна, то есть так, где много жидких отходов. Выгребная яма с переливом отличается рядом преимуществ по сравнению с другими канализационными конструкциями.

Переливная выгребная яма

• Выкачка и очистка таких резервуаров требуется гораздо реже, чем накопительных ям или герметических ёмкостей, соответственно, можно сэкономить на услугах ассенизаторов.
• Если применить биопрепараты для очистки стоковой воды, её можно использовать во второй раз, например для полива огорода или газона, для мытья крупногабаритной хозяйственно техники.
• Канализационная система с переливной выгребной ямой работает бесшумно, так как яма не переполняется, и не возникают булькающие звуки при спуске воды из унитаза или ванны.
• Нет ограничений по поводу суточного объёма использованной воды в доме.
• Владельцы не сталкиваются с проблемой неприятного запаха.

Материалы для строительства

Чтобы обустроить качественно канализационную системы с переливной выгребной ямой, необходимо заранее подготовить необходимые инструменты и материалы. Только на первый взгляд кажется, что построить своими руками такое сооружение не под силу. На самом деле, ничего сложного нет в том, как сделать выгребную яму с переливом, важно использовать хорошие материалы и придерживать рекомендаций по обустройству.

В процессе строительства можно использовать как материалы, которые отыщутся дома, так и приобретённые заранее. Часто выгребные ямы с переливом обустраиваются из автомобильных покрышек, красного кирпича или бетонных колец. Так как яма состоит из двух камер, они могут быть выполнены из разных материалов.

Материалы для строительства выгребных ям

Ещё понадобится щебень и песок для укладки дренажа на дно второго резервуара, первый заливается бетоном. Также следует запастись инструментами, которые могут понадобиться в процессе выполнения работы. Это лопата, верёвка, ведро, молоток зубило и другие предмета, которые наверняка есть у вас в гараже.

Устройство выгребной ямы с переливом

Обратите внимание! Перед тем как приступать к выполнению основного комплекса работ, необходимо рассчитать размеры будущей канализации, а также выбрать место для неё, соблюдая санитарно-гигиенические требования.

Переливная выгребная яма имеет свои нюансы, как в процессе строительства, так и в процессе эксплуатации. Все работы нужно выполнять в строгой последовательности.

1. Начинаем с монтажа первого, основного резервуара. Для него лучше использовать бетонные кольца, так как ёмкость должна быть герметичной. Роем котлован, помещаем в него кольца одно на другое.
2. Дно выгребной ямы заливаем бетоном.
3. К основной сливной яме должна быть подведена канализационная труба. Стыки желательно заделать мягким материалом, можно даже теплоизолирующим.
4. Приступаем к выкапыванию второго резервуара, который должен располагаться на расстоянии 50 см от основной камеры.
5. Для выполнения стен второй ёмкости желательно использовать кирпич, укладывая его рёбрами друг на друга, так чтобы оставались крупные зазоры.
6. Теперь выкладываем дно ямы геотекстилем, песком и щебнем в несколько слоёв. Для более эффективной очистки стоков вторую яму можно полностью заполнить гравием или щебнем.
7. Для соединения двух резервуаров используем канализационную трубу из пластика. Желательно, чтобы на обеих концах было Т-образное завершение, чтобы повысить надёжность конструкции в процессе эксплуатации.

Устройство выгребной ямы с переливом

Обратите внимание! Хоть переливная яма эффективно собирает и перерабатывает стоки, уровень заполнения нужно контролировать постоянно, чтобы избежать поломок, необходимости ремонта и сбоев в работе канализационной системы.

Яма с переливом из покрышек

Автомобильные покрышки уже давно используются для обустройства канализационных систем. Они не только подходят для строительства выгребной, ямы, но и обладают рядом преимуществ по сравнению с другими материалами.

• Автомобильные шины можно получить бесплатно, даже если у вас дома нет машины. Достаточно посетить ближайший автосервис и спросить, нет ли у них ненужных покрышек. Будьте уверены, мастера радо избавятся от мусора, который вам очень пригодится.
• Переливную выгребную яму можно сделать своими руками. Шины лёгкие, поддаются обработке, не требуют применения специальных инструментов, как в процессе подготовки, так и в процессе монтажа.
• Вы можете использовать шины любого размера. Выбирать диаметр стоит, учитывая количество стоков, которые будут попадать в яму за сутки. Подойдут покрышки из легковых автомобилей, и с трактора, и с грузовика.
• Конструкция из автомобильных покрышек способна качественно выполнять свою работу на протяжении 10-15 лет при условии своевременной очистки и соблюдения правил эксплуатации.

Яма с переливом из покрышек

Обратите внимание! К недостаткам переливной канализации из покрышек относится сложность проведения ремонтных работ и возможность распространения неприятного запаха на участке.

Переливная яма из бетонных колец

Бетонные кольца являются самым популярным материалом для строительства выгребных ям с переливом. Они отличаются такими преимуществами:

• Прочность. Железобетонные кольца способны выдержать большие нагрузки, они не требуют ремонта в процессе эксплуатации, способны прослужить на протяжении длительного периода при условии правильного обслуживания.
• Надёжность. Канализация справно выполняет свои функции вне зависимости от погоды или температуры воздуха. Зимой такую выгребную яму не нужно консервировать.
• Удобность. Чистить круглую яму, в которой ровны стенки, гораздо проще, нежели канализацию из автомобильных покрышек или кирпичной кладки.
• Стойкость к воздействию микроорганизмов. Бетон — искусственный материал, который не поддаётся влияний бактерий, которые обитают в почве или используются для очистки стокового резервуара.

Очистка переливной ямы

Выгребная яма с переливом на участке загородного дома — функциональное решение, которое повысит комфорт жителей. Такая конструкция вбирает и перерабатывает бытовые отходы разной природы: фекальные массы, остатки пищи, туалетную бумагу.

Очистка переливной ямы

Особенностью переливной выгребной ямы является то, что она требует качественного очистки гораздо реже, чем, к примеру, герметические резервуары. Откачка требуется только основной ямы. Жидкие отходы, которые попадают во вторую ёмкость, очищаются и поглощаются почвой.

В основной выгребной яме скапливаются как жидкие, так и твёрдые отходы, только вода переливается во второй резервуар, а твёрдые нечистоты скапливаются на дне. Периодически основную яму нужно вычищать при помощи специализированной ассенизаторской техники или фекального насоса.

Чтобы нечистоты внутри канализации перерабатывались быстрее и эффективнее, стоит использовать специальные бактерии, которые питаются отходами. В результате получается очищенная вода и осадок, который скапливается на дне. Профессиональная очистка требуется раз в полгода, а то и реже.

Что делать, если дренажный насос переполняется

Свяжитесь с нашими техническими специалистами в штате Мэн

Весна приносит теплую погоду и распускающиеся цветы, но она также приносит таяние снега и проливные дожди. Готов ли ваш дом справиться с избыточной влажностью?

Дренажный насос отвечает за перекачку дождевых и грунтовых вод из фундамента вашего дома в ливневую канализацию или другое специально отведенное место. Если ваш дренажный насос выйдет из строя, ваш подвал может быть затоплен, поэтому важно осмотреть дренажный насос, чтобы убедиться, что все работает правильно.

Но иногда, независимо от того, какие шаги вы предпринимаете, ваш дренажный насос все равно может переполниться. Если это произойдет, важно действовать быстро, чтобы предотвратить наводнение и ущерб от воды.

1. Проверьте питание. Ваш дренажный насос работает от электричества, поэтому, если вы потеряете электроэнергию во время шторма или другого экстремального погодного явления, это может быть причиной ваших проблем.
2. Сброс насоса. Если у вас не пропало электричество, первое, что вы должны сделать, это перезагрузить дренажный насос. Для этого отключите насос от сети и дайте ему отдохнуть в течение нескольких секунд, прежде чем снова подключить его. После сброса помпа должна работать самостоятельно.
3. Проверить на засор. Если первый и второй шаги не вызывают проблемы, отключите насос от сети и проверьте резервуар на наличие мусора.

Один из этих шагов должен восстановить работоспособность дренажного насоса. В случае полной неисправности помпы обратитесь к специалисту за профессиональной консультацией и ремонтом.

Распространенные причины переполнения дренажного насоса

Дренажные насосы работают с большим количеством воды, чтобы ваш дом оставался сухим. Из-за этого существует множество возможных проблем:

• Перебои в подаче электроэнергии являются наиболее распространенной причиной выхода из строя дренажного насоса.
• Налипшие остатки и мусор могут заблокировать насос и помешать ему выкачивать воду из резервуара.
• Мусор на улице может заблокировать дренажную трубу, что помешает свободному течению воды.

Как предотвратить переполнение дренажного насоса

Неисправности дренажного насоса следует устранять как можно скорее, поскольку они могут вызвать переполнение дренажного насоса и затопить подвал. Регулярные проверки технического обслуживания важны для обеспечения правильной работы дренажного насоса и предотвращения переполнения. Прежде чем пытаться устранить какие-либо проблемы, отключите откачивающий насос. Вы можете решить следующие распространенные проблемы, которые приводят к переполнению, следуя приведенным ниже советам по обслуживанию дренажного насоса:

• Убедитесь, что сливное отверстие чистое. — Между обратным клапаном и дренажным насосом имеется сливное отверстие, если оно имеется в вашем насосе. Убедитесь, что вы используете зубочистку или что-то подобное, чтобы очистить сливное отверстие и что оно не сломается в отверстии.
• Обратный клапан — Поскольку обратный клапан предотвращает возврат откачиваемой воды в отстойник, это важная функция. Иногда обратный клапан установлен неправильно, что может вызвать проблему. Правильно установленный обратный клапан будет иметь стрелку, указывающую в сторону от дренажного насоса.
• Крыльчатки должны быть очищены — Вода в насосе фильтруется через крыльчатку, которая действует как фильтр. Забитый фильтр может привести к тому, что дренажный насос перестанет работать или будет издавать странный шум. Чтобы ваш дренажный насос работал бесперебойно, обязательно проверьте и очистите этот фильтр.
• Проверьте резервуар на наличие мусора — Мусор и предметы могут попасть в резервуар дренажного насоса и повредить его поплавковый механизм, который указывает, когда насос должен опорожняться. Дренажный насос можно проверить, наполнив резервуар водой и посмотрев, запускается ли он и сливает воду. Кроме того, поплавковый механизм может выйти из строя сам по себе.

Профессионалы-сантехники из Pine State Services знают, как обеспечить бесперебойную работу дренажного насоса. Свяжитесь с нашей командой для ремонта или обслуживания по телефону (207) 747-1210 сегодня!

Руководство по планированию и проектированию LID SWM

Из Руководства по планированию и проектированию LID SWM

Перейти к навигацииПерейти к поиску

Концептуальная диаграмма альтернативных маршрутов избыточного потока: Слева: избыточный поток покидает ячейку через перелив; справа избыточный поток отводится так, что в ячейку поступает только расчетный объем.

• 1 Маршрутизация
• 2 Высота перелива
• 3 Надводный борт
• 4 Варианты выхода перелива
• 5 Галерея

Маршрутизация[править]

• Инфильтрационные сооружения могут быть спроектированы так, чтобы быть встроенными или автономными от дренажной системы. См. рисунок справа для иллюстрации.
• Встроенные устройства принимают весь поток из области дренажа и направляют более крупные потоки через перепускное отверстие. Размер перелива должен быть таким, чтобы безопасно отводить большие штормовые явления за пределы объекта. Перелив должен быть расположен на максимальной высоте надводного водоема или на самом дальнем конце сооружения, чтобы ограничить поверхностное запруживание в периоды стока, превышающего вместимость водохранилища.
• В автономных объектах используются разделители потока или обводные каналы, которые позволяют поступать на объект только расчетному объему хранения ливневых стоков. Более высокие потоки направляются в нижний ливневый коллектор или другой БМР с помощью водосливного люка или трубы, разделяющей поток, или, когда достигается максимальная глубина поверхностного водоема, в обход отверстия в бордюре и впадают в нижний водосборник, соединенный с ливневым коллектором. .

Высота перелива[править]

Обратный перелив должен быть размещен на максимальной высоте поверхности воды в практике (т.е. на максимальном уровне поверхностного пруда). Хорошей отправной точкой является высота от 150 до 350 мм над поверхностью мульчирующего покрытия. Тем не менее, следует учитывать общественную безопасность, независимо от того, включен ли подземный дренаж, время, необходимое для стока воды из пруда через поверхность фильтрующего слоя, и, если подземный дренаж отсутствует, в нижележащую естественную почву (должен стекать в течение 48 часов). ). Более подробную информацию см. в разделах «Биоудерживание: размеры и плантаторы для ливневых стоков».

Надводный борт[править]

• В болотах, перекачивающих проточную воду, обычно считается хорошей отправной точкой надводный борт в 300 мм.
• При биологическом удержании надводный борт представляет собой разницу между перевернутой высотой входного отверстия и переливной конструкции. Обычно достаточно 150 мм, если входное отверстие не будет затоплено во время расчетных штормовых условий.
• В сеялках для ливневых стоков выше уровня эквивалентным размером будет разница между высотой перевернутой кромки сеялки и водосливной конструкцией (минимум 150 мм).

Варианты выпускного отверстия для перелива

Особенность	Защита от вандализма/Надежность	Более дешевый вариант	Самоочистка
Купольная решетка			х
Плоская решетка		х
Водосборник	х
Водосборник канавы	х		х
Бордюрный вырез	х	х	х

Галерея[править]

• Плоский металлический перелив с каменной окантовкой для уменьшения эрозии вокруг монолитной бетонной конструкции. Миссиссога-роуд, Онтарио

• Куполообразная металлическая переливная решетка. Нахождение на одном уровне с поверхностью снижает потенциальную инфильтрацию скопившейся воды. Фото: Аарон Волкенинг

• Водослив для недавно построенных зон биоудерживания ливневых стоков в середине Брэдли-роуд. Деревня Браун-Дир, штат Висконсин. Брэдли-роуд, к востоку от 51-й улицы. Фото октября 2015 года. Построено летом 2015 года.
  Фото предоставлено Аароном Волкенингом.

• Плоская металлическая переливная решетка в Эмеривилле, Калифорния, расширение бордюра для ливневых стоков

• Обратите внимание на изменение сероватого цвета, указывающее на разрушение под действием УФ-излучения этого пластикового переливного отверстия в ячейке биоретенции; Вместо этого рекомендуется металл. Миссиссога Онтарио.

Относится к системе, которая принимает весь поток из области дренажа и направляет более крупные потоки через перепускное отверстие.

Относится к системе, которая при заполнении ливневой водой будет обходить практику. В автономных системах используются разделители потока или обводные каналы, которые пропускают в помещение только качественный объем воды. Это может быть достигнуто с помощью отверстия трубы, водослива или бордюра, размер которого соответствует целевому потоку, но в сочетании с этим необходимо создать обводной канал, чтобы более высокие потоки не проходили над поверхностью фильтрующего слоя.

Системный сток оврагов, труб, наземных водотоков, открытых каналов, водопропускных труб и отстойников, используемых для отвода стока в принимающие воды. Город Торонто 45 Управление потоками в сырую погоду, ноябрь 2006 г.

Относится к системе, которая принимает весь поток из области дренажа и направляет более крупные потоки через перепускное отверстие.

Общая площадь поверхности выше по течению от точки ручья, впадающего в эту точку. Не путать с водоразделом. Водосборная зона может включать один или несколько водоразделов.

Относится к системе, при заполнении которой ливневая вода будет обходить практику. В автономных системах используются разделители потока или обводные каналы, которые пропускают в помещение только качественный объем воды. Это может быть достигнуто с помощью отверстия трубы, водослива или бордюра, размер которого соответствует целевому потоку, но в сочетании с этим необходимо создать обводной канал, чтобы более высокие потоки не проходили над поверхностью фильтрующего слоя.

Часть воды, выпавшая на водосборный бассейн, которая затем стекает в виде поверхностного стока с водосборного бассейна через указанную точку.

Вода от дождя, таяния снега или орошения, стекающая по поверхности земли.

Передовая практика управления. Современные методы или технологии, используемые для управления количеством и улучшением качества потока во влажную погоду. BMP включают в себя: контроль источника, транспортировки и контроля на конце трубы.

Коробчатая подземная бетонная конструкция с отверстиями в бордюре и желобе, предназначенная для сбора стоков с улиц и тротуаров.
