Чистота воздуха в чистых помещениях достигается за счёт многоступенчатых фильтров и большого воздухообмена. Существует два основных типа вентиляции чистых помещений: системы с турбулентным потоком и с низкотурбулентным (ламинарным) потоком. В чистых помещениях с вентиляцией турбулентным потоком отфильтрованный чистый воздух подаётся в помещение в турбулентном виде, а «смешанный воздух» вытягивается из помещения.
Для достижения более высокой кратности воздухообмена требуется чистое помещение с вентиляцией ламинарным потоком. Такая вентиляция обязательна для чистых помещений класса от ISO 1 до ISO 5. В этом случае используется постоянный ламинарный вытесняющий поток. Поэтому скорость воздуха, общий объёмный расход и кратность воздухообмена входят в число важнейших параметров чистого помещения. В стандарте DIN EN ISO 14644-3 прописаны правила проведения измерений турбулентного и ламинарного потоков.
- Соблюдение норм и требований законодательства к качеству воздуха в чистых помещениях с помощью измерений скорости воздуха и объёмного расхода
- Расчёт кратности воздухообмена на установке со смешанным турбулентным потоком через общий объёмный расход
- Измерительные технологии соответствуют требованиям стандарта DIN EN ISO 14644:2005 Часть 3
Скорость воздуха h4>
Измеряйте объёмный расход с помощью электронного балометра, который захватывает весь воздух, поступающий с конечного фильтра или диффузора приточного воздуха.
- Электронный балометр для измерения объёмного расхода на потолочных вентиляционных решетках согласно DIN EN ISO 14644-3
- С уникальным выпрямителем потока для точных измерений на вихревых диффузорах
- Расчёт кратности воздухообмена и составление отчётов
Скорость воздуха h4>
Приборы для точных измерений скорости воздуха в воздуховодах или на вентиляционных решетках, расчёта кратности воздухообмена и документирования всех параметров скорости воздуха.
- Соблюдение требований стандарта DIN EN ISO 14644-3 для анемометров с обогреваемой струной и анемометров-крыльчаток
- Точные измерения скорости воздуха и объёмного расхода в воздуховодах систем вентиляции или на потолочных решетках
Пример применения h4>
Соблюдение стандартов гигиены с помощью измерения требуемой кратности воздухообмена в чистых помещениях
Датчики расхода воздуха WIKA — КиПарт
Получить КП
Датчики расхода воздуха компании WIKA подходят для измерения и контроля расхода воздуха в системах вентиляции и кондиционирования.

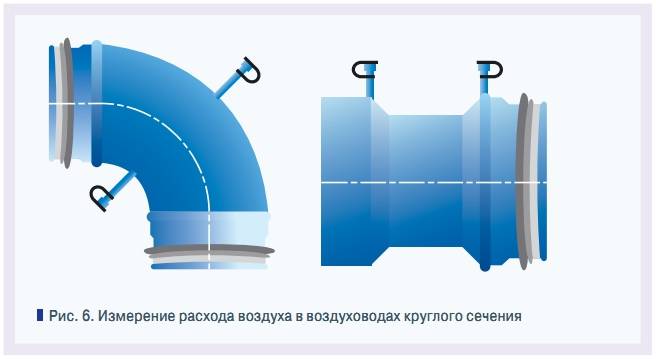

Расчет расхода воздуха осуществляется при помощи постоянной величины под названием ventilator constant (k factor). Для работы в вентиляционных трубах и каналах датчики расхода воздуха WIKA оснащаются специальными измерительными зондами.
Преобразователь расхода воздухаМодель A2G-25 Применение
Типовой лист преобразователя расхода воздуха модели A2G-25 | |
ПИД-контроллерДля управления значениями расхода воздуха или дифференциального давления Модель A2G-100 представляет собой многофункциональный ПИД-контроллер для управления расходом и дифференциальным давлением, разработанный специально для потребностей систем вентиляции и кондиционирования воздуха. Применение Для плавного управления электронно-коммутируемыми вентиляторами (EC) или непосредственного подключения к частотному преобразователю (FI) по параметрам:
Типовой лист ПИД-контроллера модели A2G-100 | |
Измерительный зондМодель A2G-FM Измерительный зонд модели A2G-FM измеряет скорость воздушного потока и расход воздуха в вентиляционных системах и системах кондиционирования воздуха. Уникальная конструкция обеспечивает очень легкую установку в уже имеющихся вентиляционных трубах и каналах. Применение
Типовой лист измерительного зонда модели A2G-FM |
Мы формируем оптимальные решения, поставляя промышленное оборудование WIKA, Расход, Датчики расхода воздуха по всей России, включая такие города, как Петербург, Москва, Смоленск, Пенза, Сургут, Казань, Курск, Барнаул, Мурманск, Тамбов, Екатеринбург, Саранск и другие города.
Для получения консультации по продукции WIKA, Расход, Датчики расхода воздуха и другому оборудованию из нашего каталога свяжитесь со специалистом нашей компании по телефону +7 812 655-67-84 или отправьте запрос на коммерческое предложение:
Получить коммерческое предложение
События
Все события
Воздушный поток: что это такое и как мы его измеряем Билл провел прекрасную презентацию о воздушном потоке для отраслевых преподавателей, и мы опираемся на его работу в этой статье. Билл работал с президентом Kalos Брайаном Орром над созданием бесплатных учебных материалов для технических специалистов по всему миру.
Мы часто используем термин «воздушный поток» в индустрии кондиционирования воздуха. Это звучит как простая тема; вы измеряете, насколько хорошо воздух проходит через вашу систему.
Но когда вы думаете о том, как работает система кондиционирования воздуха и как она взаимодействует с вашим домом, воздушный поток может стать немного сложным. Мы говорим о скорости вращения вентилятора? Как насчет объема воздуха, выходящего из приточного воздуховода и поступающего в кондиционируемые помещения дома? Откуда берется скорость воздуха, движущегося по воздуховодам?
Как видите, воздушный поток — обманчиво сложная тема. Как технические специалисты, мы понимаем, что это мера способности системы кондиционирования воздуха правильно функционировать в конструкции, и подходим к этому вопросу целостно. Таким образом, мы используем несколько различных типов показателей и инструментов для измерения воздушного потока. В этой статье мы коснемся только поверхности воздушного потока, того, как мы его измеряем, и его влияния на комфорт.
Содержание
- 1 ТРИ ТИПА ВОЗДУШНОГО ПОТОКА
- 2 ИЗМЕРЕНИЯ: ПРИБОРЫ, ИНСТРУМЕНТЫ И МЕТОДЫ
- 3 НА ЧТО ПОКАЗЫВАЕТ МОЙ ВОЗДУШНЫЙ ПОТОК?
Прежде всего, нам нужно развеять идею о том, что «воздушный поток» относится к одному измерению или значению.
На самом деле есть три типа, которые мы можем измерить: системная, приточная/возвратная и механическая вентиляция.
Первый тип, системный воздушный поток, относится к непосредственному потоку воздуха в оборудовании HVAC. Кондиционеры работают, потому что они обмениваются теплом между домом, хладагентом («фреоном») и снаружи. Этот теплообмен происходит в двух компонентах, каждый с вентиляторами, которые перемещают воздух: испаритель (внутренний кондиционер) и конденсатор (наружный блок). Хладагент внутри испарителя поглощает тепло изнутри вашего дома, когда воздух обдувает змеевик. Затем кондиционер сжимает этот хладагент и направляет его в наружный конденсатор, где вентилятор обдувает змеевики и отводит тепло от хладагента наружу.
Второй тип, поток приточного/возвратного воздуха, относится к потоку воздуха, входящего и выходящего из системы воздуховодов в доме. Приточный воздуховод подает кондиционированный воздух в дом, отводя этот воздух от кондиционера. Возвратный воздуховод забирает теплый влажный воздух и подает его в кондиционер для кондиционирования и удаления влаги.
Последний тип, механическая вентиляция, относится к забору свежего воздуха. Забор свежего воздуха может относиться к экономайзерам или установкам подачи свежего воздуха в коммерческой сфере. В жилых кондиционерах поступление свежего воздуха может происходить в результате механических усилий по удалению нежелательного воздуха из помещения. Эти усилия включают использование вытяжных вентиляционных отверстий в ванных комнатах и вытяжных шкафов на кухне. Когда вы пытаетесь отказаться от этого воздуха, дом естественным образом втягивает свежий воздух через открытые окна, щели и другие отверстия.
ИЗМЕРЕНИЯ: ЕДИНИЦЫ, ИНСТРУМЕНТЫ И МЕТОДЫМы используем несколько различных единиц измерения расхода воздуха. Некоторые из этих единиц непосредственно измеряют объем воздуха, перемещаемый за период. Другие измеряют условия, которые могут рассказать нам немного больше о воздушном потоке в системе.
В первую очередь мы измеряем объем воздуха в кубических футах в минуту (CFM).
Показание CFM говорит нам, насколько эффективно ваше устройство перемещает количество воздуха через воздуховоды. Мы также иногда измеряем скорость воздуха, то есть скорость, с которой воздух проходит через воздуховоды. Скорость, с которой воздух проходит через воздуховоды, может влиять на CFM, но она также влияет на другие проблемы комфорта, такие как шум в воздуховоде и контроль температуры в помещении. Скорость воздуха также влияет на статическое давление в воздуховодах.
Статическое давление является одним из самых важных параметров при измерении расхода воздуха. Воздуховод обеспечивает сопротивление воздушному потоку, а статическое давление — это давление, оказываемое воздухом на воздуховод. Мы измеряем это статическое давление с помощью этих инструментов, называемых наконечниками для измерения статического давления, и подключаем их к манометру, который отображает данные.
В настоящее время технические специалисты имеют доступ к инструменту под названием «TrueFlow Grid», который измеряет CFM напрямую.
Эта сетка также измеряет статическое давление и перепады давления на фильтре и змеевике. Когда техники используют одну из таких сеток, они втыкают ее туда, где обычно находится фильтр, и он передает свои показания на смартфон техника через Bluetooth.
Тем не менее, специалисты по ОВиК могут также выполнять более комплексные тесты, которые измеряют давление воздуха и утечку во всем доме. Один из таких случаев — когда мы проводим тест двери вентилятора. В тесте двери вентилятора технические специалисты используют дверь вентилятора, чтобы снизить давление в доме, и они используют манометр для измерения давления (обычно в фунтах на квадратный дюйм или PSI). При этом техники могут получить представление о герметичности дома, что влияет на воздушный поток. Распределение воздуха и утечки воздуховодов также влияют на поток воздуха и требуют считывания давления с манометров.
НА ЧТО УКАЗЫВАЕТ МОЙ ПОТОК ВОЗДУХА? Когда мы измеряем воздушный поток, наша главная цель — найти ограничения.
Если поток воздуха слабый или ему что-то мешает, пострадают ваш комфорт, а также срок службы и эффективность вашей системы HVAC.
Несколько условий могут уменьшить поток воздуха. Некоторые из этих условий легко исправить, а другие сложнее. Самое простое решение — когда у вас плохой поток воздуха из-за грязного фильтра. Вы можете избежать этой проблемы, заменяя воздушный фильтр ежемесячно, когда вы получаете счет за электроэнергию. (Конечно, мы рекомендуем более частую замену фильтра, если у вас есть домашние животные и растения.) Мусор возле наружного блока — еще одна распространенная, но легко решаемая проблема. Возможно, вы также недавно столкнулись с тем, что дуб сбросил много листьев прямо рядом с вашим наружным блоком, загораживая его. В этом случае вы можете удалить мусор и посмотреть, улучшится ли поток воздуха.
Однако ответ не всегда так прост. В некоторых случаях ваша система кондиционирования может иметь фундаментальные конструктивные недостатки, которые должны быть устранены и устранены профессионалом.
Например, между вашим наружным блоком и стеной или садом может быть недостаточно свободного пространства. Наружному блоку становится очень трудно выдувать горячий воздух, если он заблокирован с одной или нескольких сторон. В других случаях ваш воздуховод может быть негерметичным, разрушенным или отсоединенным. В некоторых случаях у вас может не хватить вентиляционных отверстий в вашем доме, или ваши воздуховоды могут быть слишком большими. Когда это возможные причины, лучше всего вызвать техника, чтобы оценить систему кондиционирования и обсудить возможные решения по устранению вашего воздушного потока.
Знание того, как измерять движение воздуха
Для подачи соответствующего количества воздуха в здание для обеспечения комфорта и здоровья его обитателей требуется доскональное знание трубок Пито, манометров и анемометров – инструментов, используемых для измерения объема и скорости воздуха в воздуховоды.
Первичным измерением скорости (скорости) воздуха и расхода воздуха (объема) в системе HVAC является выходной перепад давления и, в некоторых случаях, разница между давлением в воздуховоде и атмосферным давлением.
Чтобы понять, как измеряется движение воздуха, полезно понять, как работают приборы.
Скорость воздуха — это мера скорости перемещения воздуха или газа в определенном месте и показатель расстояния, пройденного за единицу времени, обычно измеряемого в футах в минуту (fpm) или метрах в секунду (mps). Умножая скорость воздуха на площадь поперечного сечения воздуховода, вы можете вычислить объем воздуха, проходящего через точку воздуховода в единицу времени. Обычно объемный расход измеряется в кубических футах в минуту (кубических футах в минуту) или (см3) кубических метрах в минуту.
Учет давления
В системе HVAC присутствует три типа давления, все они измеряются в дюймах водяного столба (вод. ст.) или Паскалях (Па). Во-первых, воздух распределяется с помощью вентиляторов или нагнетателей, которые создают давление и движение воздуха за счет действия лопастного колеса или винтового винта. Ветер, создаваемый лопастями вентилятора, заставляет воздух ускоряться, создавая силу в направлении его движения, называемую скоростным давлением.
Второй тип давления, статическое, представляет собой величину сопротивления, создаваемого при движении воздуха по воздуховоду. Чем выше статическое давление или сопротивление, тем больше энергии расходуется на перемещение воздуха по воздуховоду. Когда статическое давление высокое, обычно скорость воздуха низкая. Это хорошее место для начала диагностической оценки, если вы подозреваете дефект в системе. Третье давление – полное давление, комбинация статического и скоростного давления. Все три типа давления можно измерить с помощью трубок Пито, манометров и анемометров.
Статические трубки Пито и манометры
Трубка Пито позволяет определить объем воздуха, подаваемого в кондиционируемое пространство, вставив тонкую полую трубку с 2 отверстиями в воздушный поток над крошечным отверстием в воздуховод. Когда воздух перетекает в конец трубки, он создает давление. Сравнивая давление внутри трубки с естественным давлением воздуха вокруг трубки (статическим давлением), вы получаете точное измерение скорости воздуха.
скорости воздуха. Статическая трубка Пито представляет собой смесь статической трубки для измерения статического давления в потоке и трубки Пито для измерения общего давления, что позволяет определять скорость в точке измерения. Представьте себе трубку внутри трубки, где воздушное пространство между трубками позволяет передавать давление от двух измерительных отверстий к манометру через соединительную трубку. Там, где трубка Пито определяет общее и статическое давление, манометр измеряет динамическое скоростное давление – разницу между полным и статическим давлением. Используемые вместе с трубкой Пито, манометры могут измерять стандартную скорость воздуха (плотность воздуха 0,075 фунта на кубический фут или 70°F и барометрическое давление 290,92 дюйма).
Анемометры
Анемометры являются одним из наиболее эффективных инструментов для измерения расхода и объема воздуха и доступны в двух технологиях: крыльчатые и термоанемометры.
Крыльчатые анемометры можно использовать для усреднения скорости воздуха в блоках фильтров, проходных воздуховодах и приточных отверстиях.
Они функционируют, когда воздушный поток соприкасается с лопастями лопастей и вращает их. Оптический или магнитный датчик преобразует сигнал в измерение скорости в футах в минуту (футах в минуту) в диапазоне от 50 до 6000 футов в минуту.
Скорость ветра измеряется с помощью анемометров с горячей проволокой на основе скорости отдачи тепла воздуху, проходящему через датчик, с использованием очень тонкой проволоки (микрометров), которая имеет диапазон измерения от 0 до 10 000 футов в минуту. Провод нагревается электрически до некоторой температуры, превышающей температуру окружающей среды, пропуская ток через электрическое сопротивление. Затем энергия преобразуется в тепло. Воздух, проходящий мимо провода, охлаждает провод. Поскольку электрическое сопротивление многих металлов зависит от температуры металлов, можно установить зависимость между скоростью потока и сопротивлением проволоки.
Важность Air Motion
Качество наружного воздуха и то, как он подается в помещение, включая зоны дыхания людей, имеют решающее значение для поддержания хорошего качества воздуха в помещении.
