Клапаны для радиатора – это арматурные элементы, предназначенные для контроля и управления потоками теплоносителя, поступающего в радиаторы отопительных систем. Несмотря на кажущуюся на первый взгляд простоту, подобные изделия выполняют сразу несколько важных функций. В первую очередь, радиаторные клапаны призваны обеспечивать возможность оперативного перекрывания подачи жидкости в каждый из нагревательных приборов в отдельности. А это позволяет проводить работы по ремонту, обслуживанию или замене отдельных частей систем отопления без прекращения их функционирования и слива рабочих жидкостей. При этом, некоторые модели клапанов для батарей позволяют не только открывать и перекрывать подачу теплоносителя, но и управлять его количеством вручную, регулируя так нагрев каждого радиатора. Все это стало залогом их незаменимости и повсеместного использования.

• 📌 Виды клапанов для радиаторов отопления и их конструкции

  Любой стандартный радиаторный клапан конструктивно состоит всего из нескольких основных элементов. Ими являются – изготовленный из латуни или нержавеющей стали корпус, запорный механизм, герметизирующая изоляция, а также поворотный регулятор. В большинстве своем, данные устройства монтируются на входах в радиаторы – на подающих трубах. А на их выходных патрубках ставятся обычные запорные краны без регулирующих функций, которые стоят немного дешевле. Впрочем, при желании установить клапаны для радиаторов можно и выходе из нагревательных приборов, поскольку это без проблем позволяет делать их широкая функциональность. Главное – чтобы они были оснащены удобными регуляторами и являлись надежными.

  При этом, классификация клапанов для батарей отопления делит их на 4 вида, исходя из способов подключения к коммуникациям:

  • Прямые клапаны для радиаторов – характеризуются линейным расположением входных и выходных отверстий, благодаря чему используются для подключения к батареям трубопроводов, подведенных к ним сбоку, или прямо из полов. Это вид арматурных элементов является самым дешевым и универсальным, так как может применяться и для других соединений, но только с использованием разных фитингов;
  • Угловые клапаны для радиаторов – характеризуются наличием изогнутых под прямыми углами корпусов, благодаря чему используются для подключения к батареям трубопроводов, выведенных непосредственно из стен. Это вид арматурных элементов смотрится максимально эстетично, поскольку не требует монтажа дополнительных фитингов, также уменьшающих надежность отопительной системы;
  • Угловые осевые клапаны для радиаторов – характеризуются наличием изогнутых под углами корпусов, благодаря чему их штоки находятся на одной оси с радиаторными патрубками. Это вид арматурных элементов обычно используется при нижнем, боковом или диагональном подключении батареи из пола или со стены, но, довольно сложные формы делают их несколько более габаритными, чем их аналоги;
  • Угловые двухплоскостные клапаны для радиаторов – характеризуются наличием трехлучевых корпусов, благодаря чему оси их штоков оказываются перпендикулярны осям радиаторных патрубков. Это вид арматурных элементов обычно используется при подключении батарей из пола или плинтуса, а также может быть правым и левым – в зависимости от стороны присоединения к нагревательному прибору.

  Кроме того, нельзя не отметить, что рассматриваемые элементы запорно-регулирующей арматуры могут оснащаться разными вариантами резьбы, самым популярным типом которой является так называемая «американка» с накидной гайкой и разъемным соединением.

• 👉 Принципы выбора клапанов для радиаторов отопления

  Подобрать оптимальный радиаторный клапан довольно просто. Прежде всего, надо определиться с подходящим видом такого изделия, который должен соответствовать способу подключения батареи. Затем нужно выяснить, отвечают ли характеристики конкретной модели параметрам функционирования имеющейся системы отопления. А именно – уровню давления внутри нее и температуре теплоносителя. Кроме того, качественный клапан для батареи должен быть устойчивым к неблагоприятным рабочим условиям, надежным, простым в монтаже и легким в управлении. Также нельзя не отметить, что все подобные приспособления являются чувствительными к характеристикам проходящего через них теплоносителя. Поэтому важно проследить, чтобы он не содержал абразивных частиц и других механических или химических включений, которые значительно сокращают срок службы всех видов клапанов.

• 💪 Преимущества и недостатки клапанов для радиаторов отопления

  Батарейные клапаны хоть и довольно просты конструктивно, но, все же обладают многими важными достоинствами, выражающимися в следующем:

  • Регулировка количества подающегося в радиатор теплоносителя в ручном режиме – позволяющая увеличивать или уменьшать температуру в помещении;
  • Упрощение монтажа батарей, а также подведения к ним коммуникаций на любом этапе конструирования систем отопления;
  • Возможность быстрого отключения и демонтажа каждого радиатора в отдельности – для его обслуживания, ремонта или замены;
  • Моментальное перекрытие подачи теплоносителя в батарею на период проведения профилактической промывки ведущих к ней трубопроводов;
  • Различные исполнения, среди которых можно с легкостью найти подходящие для любых вариантов расположения радиаторов;
  • Доступные стоимости – характерные для всех подобных устройств, и обусловленные небольшим количеством входящих в их состав комплектующих.

  Немаловажно и то, что недостатков у радиаторных клапанов, фактически нет, за исключением всего лишь одного:

  • Минимальная функциональность – не позволяющая регулировать подачу теплоносителя автоматически или в зависимости от температуры в помещении.

• Купить запорные клапаны для радиаторов в Киеве, быстро и выгодно, а также с оперативной доставкой по Украине, можно в профильном онлайн-маркете «Modernsys». Долго специализируясь на реализации всех видов запорно-регулировочной арматуры, мы всегда готовы предложить нашим заказчикам только качественную продукцию самых известных на мировом рынке брендов. А для упрощения выбора данных изделий из нашего обширного каталога мы оснастили его удобными фильтрами, а также разными средствами быстрой связи – для получения любых консультаций от наших опытных менеджеров. Клапаны для радиаторов, цена которых зависит от их вида и функциональных характеристик – это возможность оснастить отопительные системы недорогими, но чрезвычайно важными приспособлениями, делающими их работу оптимальной, а ремонт или обслуживание очень простыми.

Клапан для радиатора отопления │ настройка, модификация

Такой клапан необходим для регулирования работы радиатора отопления в автоматическом режиме. По мере достижения в помещении или его части заданной температуры перекрывает подачу теплоносителя, по сути — запорный кран. При правильной установке позволяет обеспечить желаемый климат с точностью до 1°С. Могут работать с жидкостью до 110°С и давлением до 10 бар в помещениях любого назначения вне зависимости от их площади.

Содержание

• 1 Большие помещения, имеющие отдельные отопительный котел и/или насос подачи теплоносителя
• 2 Маленькие хозяйственные площади
  • 2.1 Ванная комната и кухня
  • 2.2 Жилые комнаты
  • 2.3 Комплекты для управления отоплением
  • 2.4 Критерии выбора
  • 2.5 Основные принципы установки

Наличие этих устройств делает работу отопительной системы максимально эффективной, экономит топливо. Могут иметь самостоятельное управление от собственной термоголовки или выполнять команды внешнего датчика, термостата или контролера.

Имеют следующие модификации.

• Прямая или угловая формы корпуса.
• Предназначенные для двух- и однотрубной схем отопления.
• Оснащенные индивидуальной термоголовкой или выносным датчиком.
• Имеющие собственную регулировку. Более дорогие подключены к центральному пульту.
• Управляющие работой отдельного радиатора, циркуляционного насоса, отопительного котла.

Методы, по которым избирается и устанавливается термостатический клапан для радиатора отопления, зависят от конкретных условий, целей и бюджета.

Большие помещения, имеющие отдельные отопительный котел и/или насос подачи теплоносителя Клапан для радиатора

На складе или в мастерской, где стены заняты стеллажами, станками и верстаками, обычно отсутствуют радиаторы отопления, а система выполнена в виде проходящих по периметру труб большого диаметра. При такой ситуации рациональна установка термостатического клапана на насос или котел. Хорошо подойдут модели с выносным, до 15-ти метров, датчиком, который размещается ближе к центру помещения или в той его части, где требуется создать микроклимат.

• Если осуществляется регулировка котла, то контролирующее устройство монтируется на трубе возврата перед отопительным агрегатом. При такой схеме по мере прогрева помещения к отопителю будет подаваться меньше жидкости.
• В случае, когда удобнее ограничить насос, клапан устанавливают на выходе из этого агрегата. Такой метод снизит скорость циркуляции воды или антифриза, что позволит автоматике котла уменьшить мощность работы нагревателя.

Маленькие хозяйственные площадиЗапорный клапан для радиатора отопления

В кладовке или чулане достаточно иметь простейший запорный клапан радиатора отопления, который будет полностью отключать обогревательный прибор по достижении в помещении заданной температуры. Настройка такого приспособления производится в процессе установки. Монтируется на отвод от подающей магистрали перед батареей.

Ванная комната и кухня

Здесь требуется особая тщательность подбора и расположения элементов обогрева. Тепло, поднимающееся от горячей воды, раскаленная сковорода, кипящая кастрюля.

Все это создает большой перепад температуры между верхней и нижней частями помещения.

• Отопительный элемент должен быть размещен так, чтобы обеспечить свободный ток воздуха по всему обогреваемому объему. При отсутствии такой возможности, что может быть обусловлено наличием сантехнических приборов или крупной бытовой техники, уделите большее внимание самым ответственным местам.
• Используйте регулировочный клапан для радиатора отопления с выносным датчиком, который нужно разместить на высоте порядка полутора метров от пола подальше от крана, смесителя, печки, задней стенки холодильника и другого оборудования, выделяющего тепло.

Жилые комнаты

Самый ответственный участок. Мы существуем в этих помещениях. Одно и то же пространство служит разным целям. Можем сидеть одетые за письменным столом или спать в постели. У каждого человека есть свой, любимый, уголок дома, личные требования к комфорту. Для создания таких зон индивидуальная настройка термостатического клапана радиаторного отопления будет незаменимым средством создания уюта.

• Если комната оборудована несколькими источниками тепла. Есть возможность направить воздушные потоки от каждого из них с помощью мебели. Владельцы стараются не менять своих привычек. Будет разумным использовать механизмы с термоголовкой и собственной регулировочной ручкой.
• По мере пользования устанавливается наилучший температурный режим для каждой зоны. Хотя такой метод требует наибольшего количества времени взамен будет получена наивысшая степень комфорта.
• Людям, любящим переезжать из одной комнаты в другую или переставлять мебель, изменяя при этом назначение частей помещения, больше подойдет клапан радиатора отопления с удаленным датчиком, позволяющим наиболее быстро наладить оптимальный микроклимат в разных частях комнаты.

Комплекты для управления отоплением

Удобные, но дорогие системы. Разнообразные по сложности автоматические системы управления. Могут позволить контролировать работу каждого элемента схемы одним пультом. Пользователь только задает желаемую температуру каждому датчику. Автоматика увеличивает или уменьшает подачу теплоносителя к каждой батарее самостоятельно. Если бюджет позволяет — такое решение будет наилучшим, как с точки зрения комфорта, так и относительно нагрузки на оборудование.

Критерии выбораКлапан запорный для радиатора

Клапан запорный для радиатора, какого бы вида он ни был, имеет основную характеристику — пропускная способность. Этот показатель должен обеспечить подачу достаточного количества теплоносителя к батарее при условии полностью открытого канала.

Измерьте диаметр труб, подведенных к вашим отопителям. Учтите, что на них может быть несколько слоев краски, иных покрытий. Если цифра не превысит 22 мм, а количество секций не более 15-ти, то подачу обеспечит любой клапан. В противном случае сначала выясните причины, по которым были установлены более мощные носители.

Основные принципы установки

У любой системы отопления есть направление течения теплоносителя. Клапан регулировочный для радиаторов по принципу работы не что иное, как запорный кран. Его всегда следует монтировать на входе в батарею. Таким образом будет изменяться количество поступающей к обогревателю воды или антифриза, соответственно увеличиться или уменьшится теплоотдача этого устройства.

Если регулятор будет стоять за радиаторными секциями будет сужаться выходной канал, при этом давление подачи останется на прежнем уровне. Такой дисбаланс может привести к образованию нежелательных завихрений в коммуникациях.

Монтируя устройство нужно помнить главное правило — чем больше стыков, тем выше риск течи. Чтобы избежать подобных неприятностей и облегчить процесс их устранения примите следующие меры. На магистралях подачи и возврата в каждой точке подключения устанавливайте свой запорный кран. Эта мера даст возможность демонтировать, в случае ремонта или замены, не только клапан для радиатора отопления, но и собственно батарею.

Помните, что в квартирах чаще всего проходит несколько стояков у которых ток теплоносителя может быть направлен в разные стороны.

Хотя цены на описанную технику не высокие, но деньги на дороге не валяются. До покупки хорошо продумайте какой именно клапан на радиатор отопления будет рационально использовать в каждом конкретном месте. Составление такого плана экономит средства, облегчает работу и улучшает конечный результат.

виды и назначение для частного дома

Назначение и ассортимент арматуры

Для систем теплоснабжения данная арматура используется для регулирования подачи горячего теплоносителя и открытия контура отопления. Как правило, запорная арматура на отопительном приборе монтируется в местах разводки радиаторов.

Помимо функциональных преимуществ такое решение имеет и практические преимущества. После закрытия запорного вентиля батареи у домашнего мастера появится возможность отремонтировать его, не останавливая функционирование всей отопительной конструкции.

На сегодняшний день запорная арматура для отопления на отечественном рынке предлагается в большом ассортименте, и среди наиболее часто используемых изделий следующие устройства:

• запорная арматура;
• задвижки;
• игольчатые клапаны;
• Шаровые краны.

Все они изготовлены из прочных металлов, устойчивых к коррозионным процессам и высоким температурам. Арматура запорного типа защищает отопительный контур от возможности аварийной ситуации, повышает надежность системы теплоснабжения, помогая тем самым минимизировать негативные последствия в результате выхода из строя отдельного отопительного прибора.

Запорная арматура

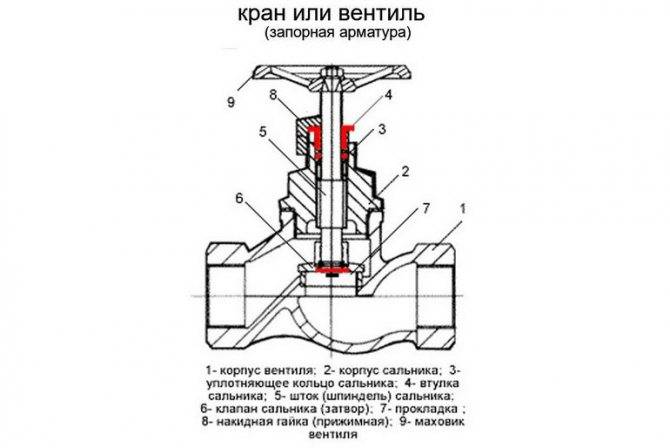

Наиболее распространенным примером запорного устройства является простой шаровой кран. У него всего 2 рабочих положения: «открыто» или «закрыто». Благодаря своей конструкции в открытом состоянии клапан пропускает через себя поток жидкости, не меняя его направления и проходного сечения. Представляет собой латунный корпус с неотъемлемым элементом в виде шара с отверстием, вращающийся шток с ручкой, как показано на схеме:

Вырез запорной арматуры

Полированный стальной шар уплотнен полимерным материалом и может вращаться 90º. Как видно из схемы, регулирующее клапанное устройство также не перекрывает поток полностью, но использовать этот способ управления не принято. Во-первых, он слишком крупный, а во-вторых, отверстие шара, повернутое под некоторым углом, создает высокое гидравлическое сопротивление потоку жидкости.

Запорный клапан с фильтром

Для справки. Современные шаровые краны выпускаются в многофункциональных вариантах: со встроенным сливным штуцером, клапаном Маевского, сетчатым фильтром и даже с электроприводом. Кроме того, существуют трехходовые шаровые краны, способные переключать потоки в разные стороны. Последние 2 модификации редко используются в индивидуальных системах.

Кран трехходовой

В системах водяного отопления краны запорные шаровые применяются в следующих местах:

• отсечение радиаторов от системы с целью их периодического обслуживания,
• для отсоединения ответвлений и стояков,
• перекрытия потока для отвода или ремонта теплои насосное оборудование, расширительные баки,
• для слива и заправки системы.

Кран с электроприводом

Также к запорным устройствам относятся обратные клапаны и различная запорная арматура с электроприводом. Следует отметить, что в системах частных домов и квартир запорно-регулирующая арматура с электроприводом устанавливается очень редко, за исключением сложных и разветвленных цепей, управляемых автоматикой.

Клапан

Что касается обратных клапанов, то их задача в одном направлении пропускать теплоноситель в полном объеме, а в другом наглухо перекрывать. Место установки элементов — схемы обвязки котла и другие частные случаи, когда необходимо избежать обратного движения воды.

Шаровые краны

Этот продукт относится к запорной арматуре для обогревателей. Он предназначен для регулирования расхода жидкости, которая используется в качестве теплоносителя. Шаровой кран состоит из накидной гайки, воздухоотводного устройства, предназначенного для слива воздуха из системы, и заглушки. Изделие имеет внутреннюю резьбу.

При покупке данного типа арматуры следует обратить внимание на материал изготовления, на наличие уплотнительных колец, увеличивающих срок службы данного элемента в схеме. Как показывает практика, именно латунные метчики отличаются повышенной износостойкостью и антикоррозийной стойкостью.

Арматура запорная

Запорная арматура данного типа используется для создания возможности замены отопительного прибора без слива рабочей жидкости из системы теплоснабжения. С учетом конструктивных особенностей различают прямые и угловые модификации таких клапанов.

Некоторые изделия оснащены сливным устройством, предназначенным для плавного понижения давления в контуре отопления. Запорная арматура отличается наличием шланговой насадки, что позволяет максимально быстро и просто установить ее.

Игольчатые клапаны

Функции, которые должен выполнять игольчатый клапан, разнообразны. В соответствии с конструктивным устройством данное изделие может иметь запорное, регулирующее и балансировочное назначение.

Игольчатый клапан в системах отопления используется для радиаторов. Благодаря его наличию обеспечивается плавное перекрытие потока и удается избежать последствий гидроударов, негативно влияющих на всю конструкцию теплоснабжения.

В отличие от шарового крана, имеющего два положения, игольчатый кран может работать в трех режимах:

• «открыто»;
• «закрытый»;
• Частично закрыт.

Как работают запорная и регулирующая арматура?

В большинстве случаев запорно-регулирующая арматура находит свою работу на трубопроводах, где требуется регулирование объема горячего и холодного водоснабжения и давления в системе. Клапан обычно имеет ручку, которая перемещается на четверть оборота, реже на пол-оборота, чтобы легко переключаться из открытого положения в закрытое в случае таких работ, как устранение течи или выполнение других ремонтных работ.

Для клапанных устройств необходимо провернуть рабочий маховик или колесо на несколько оборотов вокруг оси, пока запорный механизм не упрется в седло и не перекроет поток. Запорная арматура не дает широкой возможности регулировать расход воды или давление, максимальное в открытом положении. Запорная арматура располагается между источником, центральной точкой распределения воды (газа) в доме или другом здании и системой распределения внутри отдельного помещения.

Запорные клапаны используются в качестве запорных устройств для перекрытия потока. Они устанавливаются до и после таких элементов, как: котел, насосы, фильтры, теплообменники, баки ГВС, распределители теплого пола. Кроме того, эти блоки имеют специальные запорные клапаны, форма которых идеально подходит для использования («прямой» или угловой), что позволяет отключать любой радиатор во время технического обслуживания или ремонта, не затрагивая другие радиаторы в системе центрального отопления.

Типы запорной, регулирующей и запорно-регулирующей арматуры

• Краны. Чаще всего стандартные краны имеют диаметр от трех восьмых до полутора дюймов. Обычно это шаровые или вентильные краны на входе в квартиру, отдельные помещения.
• Клапаны (клапаны). Они используются там же, где и краны, но могут устанавливаться и на трубы диаметром от полутора до двух дюймов, могут устанавливаться на внутридомовых распределительных сетях.
• Задвижки – это устройства для использования на магистральных трубопроводах диаметром от двух дюймов и более.
• Амортизаторы. Применяются на магистральных трубопроводах горячего и холодного водоснабжения, отопления.

Тип запорно-регулирующей арматуры, обеспечивающий регулирование заданных технологических условий и параметров состояний рабочей среды, расхода, а также поддержание необходимого давления в системе в расчетных пределах, называется регулирующей арматурой.

Это могут быть:

• регулирующий клапан, способный уменьшать или увеличивать поток жидкости или газа;
• запорно-регулирующий клапан, который помимо регулирования может обеспечить полное отключение системы
• клапан смесительный, способный смешивать несколько потоков в заданной пропорции;
• регулятор давления прямого действия, устройство, которое применяют, если необходимо обеспечить точное регулирование или поддержание давления в системе;
• Регулятор уровня жидкости или газа, чаще всего с обратной связью по расходу или другим параметрам.

Задвижки

Эти арматурные изделия выполняют исключительно запорную функцию. В силу конструктивных особенностей клапаны могут находиться только в двух положениях, так как механизм имеет запорный элемент, расположенный перпендикулярно потоку теплоносителя. Если клапанный элемент имеет открытое положение, нагретая жидкость поступает в контур, а при закрытом не дает ей циркулировать.

Клапан имеет ряд особенностей:

1. Обеспечивает низкое гидравлическое сопротивление в контуре.
2. Имеет оптимальный размер внутреннего диаметра, который совпадает с сечением трубопровода.
3. Легко монтируется.
4. Высокая надежность.

Арматура запорно-регулирующая

Помимо запорной функции, позволяющей предотвратить аварийные ситуации в контуре, арматура может выполнять задачу регулирования расхода теплоносителя. Клапаны регулирующие для радиаторов и систем отопления служат для плавной регулировки температуры нагреваемой жидкости, с целью стабилизации давления, а также для управления направлением движения рабочей среды.

Данные устройства представлены следующими типами клапанов: балансировочный; обеспечить регресс; составить; термо-; напрасно тратить; обход.

Клапан балансировочный

При монтаже систем теплоснабжения используется для регулирования работы нескольких гидравлических контуров. Установка балансировочного клапана позволяет повысить КПД отопительной конструкции, так как помогает контролировать допустимый объем потребляемого теплоносителя.

При правильном монтаже этот тип арматуры, принцип работы которой заключается в равномерном распределении нагретой жидкости по всем участкам системы теплоснабжения, может функционировать в самых сложных условиях. Это устройство способно выдерживать значительные перепады давления в контурах и высокую скорость движения теплоносителя по трубопроводам.

Клапан балансировочный, стоимость которого для модификаций прямого действия не мала, состоит из следующих основных элементов:

• корпус из стали, силумина или латуни;
• патрубок;
• фиксатор положения;
• мембранная перегородка;
• измерительная диафрагма;
• индикатор затвора.

Обратный клапан

Использование этого типа регулирующего клапана предотвращает гидроудары и тем самым повышает надежность всей отопительной конструкции. Клапан препятствует обратной циркуляции нагретой жидкости по системе. Чтобы устройство оптимально сочеталось с контуром, его нужно подбирать с учетом размера внутреннего диаметра.

Основным элементом обратного клапана является пружина, которая служит для удержания штока и в случае возникновения аварийной ситуации в контуре закрывает его.

Клапан подпитки

Для обеспечения эффективной циркуляции рабочего тела в системе в контуре должен быть оптимальный объем теплоносителя — вода, антифриз и т.п. Поэтому устройство подпитки относится к обязательным элементам каждой отопительной конструкции.

Данный тип задвижек позволяет компенсировать потери жидкости в результате протечек в отопительных приборах и применения сливных задвижек и кранов Маевского.

Основное назначение этого элемента подпитки — контролировать количество теплоносителя в контуре, а при необходимости восполнять его потери. Лучше всего остановить свой выбор на автомате, оснащенном редукторным механизмом и диафрагмой, находящейся под давлением рабочей среды.

Если давление в контуре снижается, жидкость не воздействует на диафрагму, подпружиненный шток падает, открывая зазор в седле. В результате контур начинает подпитываться от водопровода до тех пор, пока давление в системе не придет в норму.

Принцип работы запорно-регулирующей арматуры

Основное назначение запорно-регулирующей арматуры — регулирование рабочей среды в трубопроводе и изменение ее расхода. Данный регулирующий клапан может применяться в следующих системах:

• сети отопления и горячего водоснабжения;
• центральные и индивидуальные тепловые пункты;
• система вентиляции.

Для каждого из условий существует определенный тип исполнения и используемый материал.

Шаровые клапаны являются универсальными регулирующими устройствами. Это связано с тем, что они не только регулируют расход среды, используемой в трубопроводе, но и выполняют запорную функцию, способную полностью перекрыть поток.

Рассмотрим принцип работы запорно-регулирующей арматуры: внутри корпуса запорный элемент перемещается за счет вращения штока, который приводится в движение собственноручно или с помощью предусмотренного привода. Особенностью этого регулирующего устройства является наличие уплотнителя, благодаря которому при опускании штока система полностью герметична.

Запорно-регулирующая арматура имеет ряд преимуществ, важнейшими из которых являются простота эксплуатации и обслуживания, надежность в эксплуатации. Установка регулирующих устройств возможна не только на стандартные трубопроводы, но и на магистрали с нестандартными углами и изгибами. Кроме того, их часто используют для работы в агрессивных средах.

Термоклапан

Считается самым эффективным регулирующим клапаном для радиаторов отопления. Это устройство увеличивает функциональность схемы и делает процесс отопления простым, удобным, а главное – рациональным. Термоклапан может быть механическим или автоматическим. Изделия первого типа состоят из термоголовки и клапана.

Автоматические модели имеют более сложную конструкцию, они состоят из следующих элементов:

• термодатчик — встроенный или выносной;
• программатор;
• система автоматического управления.

Механизм автоматический предназначен для регулирования температурного режима в контуре в соответствии с параметрами, заданными потребителями тепловой энергии. Это устройство продается по высокой цене, но оно полностью себя оправдывает, так как с его помощью можно максимально оптимизировать работу системы теплоснабжения.

Требования к материалам

Для создания комфортных условий проживания в доме необходимо понимать функции, выполняемые запорно-регулирующей арматурой для систем отопления. Эти устройства предназначены для регулирования расхода жидкости, а также ее распределения по контурам. По конструкции оборудование для систем отопления делится на две группы:

1. Запорные.
2. Регулятор.

С помощью этого клапана вы можете легко контролировать безопасность всей системы.
С помощью запорных устройств осуществляется управление процессом нагрева и появляется возможность отключения определенного контура системы. Для решения этой проблемы используются вентили, задвижки и краны. При выборе этих устройств нужно обращать внимание не только на их геометрические параметры, но и на материал. Высококачественное запорное оборудование способно выдержать критическую эксплуатацию. Все необходимые для подбора параметры указываются на корпусе изделия или в паспорте.

Задачей устройств управления является обеспечение безопасности всей системы. С их помощью можно контролировать давление в трубах, а также регулировать температуру нагрева жидкости за счет смешения горячих и холодных потоков.

Некоторые модели оснащены электронными блоками управления, что позволяет автоматизировать их работу. В качестве материала для их изготовления чаще всего используют бронзу, ковкое железо или латунь.

В этом видео вы узнаете преимущества запорной арматуры:

Клапан сбросной

Превышение нормального значения давления в системе приводит к аварийным ситуациям, нарушению целостности контура и, в некоторых случаях, к взрыву котла отопления. По этой причине при обустройстве систем отопления устанавливают предохранительный клапан.

При выборе места для размещения данного устройства необходимо учитывать, что чаще всего в котле происходит повышение давления при перегреве жидкости. Даже самые современные агрегаты, оснащенные газовым краном, не застрахованы на 100% от несчастных случаев.

Специалисты рекомендуют размещать предохранительный клапан как можно ближе к котлу отопления и на подающем трубопроводе. При выборе модели этого устройства стоит обратить внимание на такие дополнительные опции, как наличие манометра и воздухоотводчика. Клапаны с ними надежнее и практичнее.

Разновидности

Среди огромного ассортимента различных узлов для корректировки работы системы отопления можно выделить несколько основных видов:

• для подключения механизмов часто используются краны нижнего подключения
  позволяющие отключать аккумуляторную батарею без необходимости опорожнения системы отопления;

• запорный
  — используются для подключения или отключения от общей теплообменной конструкции, имеют только два положения, открытое и закрытое;

• регулирующие
  — включают краны для регулирования количества и температуры воды (теплоносителя), вентили для фиксации необходимой температуры в помещении.

При выборе оборудования для теплообменников следует обращать пристальное внимание не только на назначение изделия и его соответствие стандартам, но и на производителя.

Перепускной клапан

Этот тип регулирующего устройства используется для нормализации разницы давлений между обраткой и подающей трубой. Применение байпасного клапана в системах теплоснабжения, в которых в контуры включаются термоклапаны, обязательно, так как они создают перепады давления на определенных участках и тем самым снижают эффективность отопления.

Запорно-регулирующая арматура для радиаторов и контуров отопления на современном рынке представлена ​​широким выбором арматуры самой разной конструкции. Приобретать конкретные устройства необходимо в соответствии с проектом устройства системы отопления, который рассчитывается и разрабатывается для конкретного жилого дома или здания в зависимости от его назначения.

Такой подход объясняется тем, что в каждом здании монтируются разные типы труб и отопительных приборов. С их учетом и осуществляем подбор фурнитуры

Характеристики и назначение

Запорно-регулирующая арматура — это устройства, которые предназначены для перекрытия, изменения и регулирования параметров внутренней среды трубопровода. Такая арматура устанавливается в системах водоснабжения, отопления, канализации и газоснабжения.

Приборы применяются на всех уровнях: от крупных магистралей до отдельных трубопроводов, расположенных внутри дома или квартиры.

Каждая система имеет несколько параметров, которые можно регулировать. К ним относятся объем и расход, давление, температура. Запорно-регулирующая арматура используется для того, чтобы иметь возможность изменять эти параметры без отключения системы.

Назначение таких деталей — перенаправить поток жидкости или газа на другие ответвления системы. Для этого устройство устанавливается в месте, где есть ветки. По мере необходимости одни филиалы закрываются, а другие открываются.

Другие типы клапанов и фитингов способны снижать давление внутри системы при повышении или понижении температуры. Некоторые из них работают автоматически по законам физики.

Например, выпускной клапан пропускает газ только при повышении давления в системе. Это позволяет поддерживать этот параметр на одном уровне. Другие устройства управляются вручную, например, с помощью клапанов.

Основной характеристикой запорно-регулирующей арматуры является ее пропускная способность. Для оптимального использования рассчитываются относительная, фактическая, максимальная, начальная и условная пропускная способность.

Внимание! Пропускная способность – физическая величина, отражающая объем среды постоянной плотности, проходящий в единицу времени через участок поперечного сечения трубы при давлении 1 бар. Проще говоря, это количество жидкости или газа, которое может пройти через трубу за заданный промежуток времени.

Кроме того, запорно-регулирующая арматура характеризуется диапазоном и диапазоном регулирования, а также настройкой регулятора. Эти параметры отражают разницу между данными о максимальной и минимальной пропускной способности: диапазон значений, которые можно настроить.

Рекомендуем ознакомиться с: Типы и функциональные особенности клапана обратного фланцевого

Еще одной важной характеристикой является относительная герметичность. Он отражает теоретическую способность деталей отклоняться от заданных параметров герметичности. Проще говоря, это количественное отражение утечки продукта.

назначение, принцип работы + монтаж

Стандартную систему отопления нельзя назвать гибкой. Для регулировки параметров батареи придуманы различные приспособления.

Одним из таких устройств является термостатический клапан для радиаторов отопления. Используется для регулирования теплоотдачи системы в зависимости от погодных условий. В этой статье мы разберем устройство и принцип работы термоклапана, познакомимся с существующими разновидностями и основными производителями.

Также даем рекомендации по установке, снабжая материал наглядными фото и видео обзорами по установке и быстродействию устройств различных марок.

Содержание статьи:

• Зачем нужен термостатический клапан?
• Устройство и особенности устройства
  • Как устроен термоклапан?
  • Принцип работы устройства
• Разбираемся с типами устройств
• Особенности установки и подключения задвижки
  • Нюансы монтажа однотрубных и двухтрубных систем
  • Правила наладки работы устройства
  • Частые ошибки при установке и возможные проблемы
• Выводы и полезное видео по теме
9002 1

Зачем нужен термостатический клапан?

Клапан решает две задачи: поддерживает температуру в помещении на комфортном уровне и экономит электроэнергию.

Но чтобы он действительно справлялся с такими функциями, нужно понимать, в каких случаях уместно устройство и как его правильно установить.

Если посреди зимы есть необходимость открыть окна, чтобы температура в помещении упала до приемлемого уровня, обязательно нужен термостат. Но не поможет, когда аккумуляторы еле теплые — с ним может стать еще холоднее.

Во втором случае лучше попробовать иначе отрегулировать температуру в помещении: изменить объем теплоносителя в каждом радиаторе, отрегулировать работу котла (для большой площади), выбрать или отрегулировать работу уже имеющегося.

Цена терморегулятора варьируется в пределах нескольких сотен рублей (200-600), поэтому переоборудование системы отопления обойдется недорого. Но есть и дорогие модели

В качестве временной меры можно использовать контрольную арматуру. А вот шаровые краны для этой цели использовать не рекомендуется.

Устройство и особенности устройства

Рассмотрим, как работает термостатический клапан и по какому принципу.

Как устроен термоклапан?

Устройство состоит из двух основных рабочих органов — клапана и . Первый чаще всего изготавливается из латуни, иногда никелируется, его нижняя часть перекрывает патрубок, а верхняя продолжает нажимной шток и пружину.

Клапаны могут быть бронзовыми (никелированными или хромированными), а также из нержавеющей стали. Последние редки и дороги.

Что происходит внутри клапана? В головном устройстве присутствует чувствительный элемент. Находится в полости с газом или жидкостью (сильфон).

Нагрев вызывает расширение в этой среде, элемент выдвигается вперед, давит на шток, пружину, а затем и на клапан. Сила давления определяет степень перекрытия.

На рисунке показано устройство с жидкостью в сильфоне. Газовые термостаты быстрее реагируют на изменение температуры (5-10 минут), но и стоят дороже. Особой разницы от этого при эксплуатации нет

Дополнительным элементом термостата является заглушка или ручка со шкалой. Некоторые устройства имеют электронное управление.

Принцип работы устройства

Рассмотрим подробнее принцип работы термостатических вентилей для аккумуляторов. Механика их действия выглядит так: при изменении температуры теплоносителя или окружающей среды на эти колебания реагирует газ или жидкость в головке.

Чувствительный элемент воздействует на нажимной шток, и он перемещается вверх или вниз. При движении штока вниз клапан перекрывает поток теплоносителя, что останавливает поступление тепла, замедляет скорость циркуляции. Батарея не получает тепла, поэтому температура в помещении не повышается.

И здесь важно отличать термостатический клапан от регулирующего. Последнее может уменьшить пропускную способность клапана и таким образом регулировать температуру аккумуляторов.

При повороте регулятора или вводе цифрового значения на панели пользователь задает начальное значение давления в термоголовке, под которое она «подстраивается» в процессе работы

Клапан регулирующий не имеет термоголовки. Термостат открыт или закрыт, управляется термоголовкой, не изменяет объем теплоносителя, а только включает и выключает его подачу

Рассмотрим принцип работы термоклапана на примере. Итак, выставляем в устройстве рекомендуемую температуру 20 градусов. Обычно это третья или самая большая точка на шкале регулятора.

Что происходит внутри устройства? Если окружающий воздух нагревает головку до 21 градуса, т. е. повышает заданную температуру на 1 градус, прижимает шток, поступление охлаждающей жидкости в аккумулятор полностью перекрывается клапаном.

Радиатор не нагревается, температура в помещении начинает снижаться. При температуре окружающего воздуха до 19градусов открывается термоклапан, аккумулятор начинает нагреваться.

Имеем дело с типами устройств

По способу регулировки клапаны делятся на механические и автоматические . Первые требуют ручного вращения механизма сужения воздуховода в трубах.

Оба устройства выполняют одинаковую функцию — регулируют подачу охлаждающей жидкости к радиатору в соответствии с заданными пользователем параметрами, но использование автоматики менее хлопотно

Автоматические модели не нуждаются в ручной регулировке. При снижении температуры вокруг термостата они самостоятельно фиксируют ее и регулируют подачу теплоносителя.

Производители предлагают различные исполнения терморегуляторов:

• Обычный для двухтрубных систем — самое простое устройство. При необходимости гидравлической увязки радиаторов в одну ветку рекомендуется добавить запорно-регулирующий вентиль на подаче (обратке) в контур.
• Со скрытой и открытой гидравлической надстройкой – в таких устройствах есть муфта с внутренним штоком, поэтому возможна гидравлическая регулировка.
• Для однотрубных самотечных систем — за счет увеличенного прохода пропускная способность данных устройств увеличена до 5,1 м ³ /час, поэтому их можно устанавливать в безнапорных системах.
• 3-ходовые для байпасных контуров — способны регулировать и распределять теплоноситель совместно с . Когда заданная температура достигает клапана, теплоноситель направляется в байпас; при его падении байпас частично перекрывается.

Процент термоклапанов для двухтрубных гораздо больше, чем для однотрубных, а последних в нашей стране около 80%.

Это связано с тем, что устройство изначально было придумано для первых, где теплоноситель распределяется по приборам принудительно под высоким давлением. Предварительная настройка клапанами предназначена для равномерного распределения давления по всей системе.

Клапаны для однотрубных клапанов есть только у некоторых производителей — Heiz, Danfoss, Heimeier, Oventrop.

В схемах с одной трубой нельзя использовать обычные «двухтрубные» термостаты : они имеют меньшую пропускную способность, способны работать только при большой разнице давления подачи и обратки, поэтому будет риск перенаправления теплоносителя в байпас.

Внешне «однотрубные» клапаны больше по размеру.

Клапаны трехходовые целесообразны в схемах с твердотопливным котлом, а также для разделения потоков, обводки радиаторов. Устройство также можно использовать в однотрубной разводке

Термостатические клапаны также различаются по форме. Они бывают прямыми, угловыми или идут в гарнитурах с перемычками для труб. Прямые подходят на обычные батареи. Уголки нужны в схемах с нижним присоединением труб, когда СО частично маскируется под пол.

Отдельным типом термоклапанов являются электронные. Они имеют более широкий функционал, чем обычные. С их помощью можно установить разную температуру в помещении на каждый день недели и даже по часам.

Электронные термоголовки дороже и распространеннее обычных: внутри корпуса есть отсек для двух батареек. Имеются модели со съемными и встроенными блоками управления

Электронные термостаты обеспечивают значительную экономию расхода теплоносителя. Если с 8 утра до 6 вечера в квартире или доме никого нет, прибор будет регулярно поддерживать минимальную температуру. А к приходу хозяев прогревает помещение до комфортного уровня.

В продаже есть клапаны с антивандальным кожухом. Они надежно защищены от неквалифицированного вмешательства и подходят для установки как в доме с маленькими детьми, так и в детских садах, школах.

Особенности установки и подключения клапана

Само устройство несложное, но особое внимание необходимо уделить установке и калибровке термостатического клапана на радиаторах. Правильная установка обеспечит точность работы прибора.

Какие факторы учитываются при установке? Вариант термоклапана для одинарной или двойной трубы. Плюс направление движения теплоносителя – он поступает снизу или сверху.

На самом клапане направление движения теплоносителя указано стрелкой. По этому маркеру необходимо установить термостаты на радиаторы, иначе прибор будет работать некорректно

Трубы горячей воды к батарее подводятся по-разному. Это зависит от контура отопления. Места для розеток и термостатов также различны. Общая рекомендация для большинства моделей термостатов — размещать их на расстоянии 40–60 см от пола.

Алгоритм установки примерно такой:

1. Отключаем радиатор от системы отопления и опускаем воду.
2. Срез горизонтальной трубы снимаем и кран тоже.
3. Термостат также может быть установлен в крышке радиатора, если перед ним установлен запорный вентиль. Или сделать врезку в горизонтальной части трубы перед батареей.
4. Важна герметичность соединений. Мы обеспечиваем его стандартной намоткой ленты ФУМ на резьбовой участок.

Традиционная схема подключения следующая: байпас — — регулятор температуры.

Еще момент: есть такие системы, где в разных комнатах теплоноситель движется в разных направлениях. Особенно это касается П-образных стояков.

Нюансы монтажа однотрубных и двухтрубных систем

В горячая вода циркулирует по одной трубе с последовательно соединенными радиаторами. Трубка охлаждающей жидкости входит в верхнюю часть аккумуляторов. Последняя проходит через установку, выходит снизу с той же стороны и выходит на основную магистраль.

Однотрубная система считается идеальной для частного строительства и многоквартирного дома до 5 этажей. В остальных случаях рекомендуется комплектация двухтрубной СО

В однотрубной системе термостат размещается на нерегулируемом байпасе. Эта перемычка объединяет прямой патрубок и обратку, поэтому горячая вода свободно движется после перекрытия давления клапаном.

Такую перемычку можно приварить к трубе самостоятельно, для чего подойдет кусок трубы диаметром не более 8 см. В этом случае нужно подготовить отверстия в соответствующих местах.

Стандартные и рекомендуемые схемы установки термостата для однотрубных и двухтрубных СО. На рисунке показано, как подключить клапан с перемычкой (байпас) и нижний клапан

В двухтрубке теплоноситель поступает по одной трубе, а выводится по другой. Байпас не нужен; термостатический клапан должен быть установлен на водопроводной трубе.

Правила настройки работы устройства

После установки необходимо настроить работу устройства. Для этого сначала закройте окна и двери — изолируйте помещение, чтобы предотвратить утечку тепла.

Дальше действуем так:

1. Включаем отопление.
2. Клапан ставим в положение максимальной теплоотдачи, измеряем температуру.
3. Ждем, когда температура в помещении повысится на 5 градусов и станет постоянной.
4. Закрыть вентиль и дождаться комфортной температуры.
5. Далее приоткрываем термостат, пока не услышим шум проходящей воды. Корпус самого устройства должен греться.
6. Последняя позиция, которую нужно запомнить.

В частном доме перед регулировкой необходимо выпустить воздух из батарей. При этом необходимо соблюдать максимальную осторожность, чтобы не было выброса горячего пара.

При подключении к котлу более трех батарей каждый термостат должен открываться на разном уровне, чтобы тепло распределялось равномерно по помещениям

Регулировка начинается с самого холодного помещения. Его нужно хорошо прогреть, чтобы переместить в другие помещения.

Частые ошибки при установке и возможные проблемы

Первая ошибка — установка термоголовки вертикально. Проблема в горячем металлическом клапане под головкой: от него вверх идет горячий воздух.

Этот воздух нагревает голову, и он ошибочно выключает радиатор. В итоге батарея почти всегда отключена, помещение не прогревается. Устройство должно быть установлено горизонтально («головой» в помещении).

В инструкции к термостату на схемах показано как и куда его устанавливать в разных случаях, но ни одной схемы с вертикальным расположением нет. Если не получается по вертикали, нужно использовать приборы с выносными датчиками

Вторая ошибка — расположение термостата там, где температура в помещении отличается от реальной. Пример: в нише с батареей. В этом варианте голова всегда будет «горячей».

Существенный сбой в его работе будет присутствовать при размещении штор за плотной тканью, под подоконниками, по краям оконных проемов.

Если термостат нельзя расположить иначе, снова выручит модель с выносным датчиком. Отличаются от обычных устройств наличием капиллярной трубки длиной около 2 метров с датчиком температуры на конце. Можно прикрепить подобное устройство к стене подальше от окна и батареи.

Модели с выносным элементом более точно, чем обычные приборы, определяют температуру за счет расположения на расстоянии от радиатора, но и стоят они значительно дороже

В продаже также есть головки с выносными регуляторами, установка которых возможна в любом месте на расстоянии до 15 м от батареи и клапана. Есть электронные головки, которые управляются тепловыми компьютерами.

Термостатический клапан полностью перекрывает подачу охлаждающей жидкости. Если во всех устройствах это будет делаться одновременно, будут проблемы с котлом. Возможным решением являются перепускные клапаны на контурах.

Если в помещении 2-3 радиатора, есть ли смысл ставить термостаты на каждую батарею? Не будет ли между ними конфликта? В этом случае необходимо отбалансировать регулировочные краны (шаровые краны).

Выводы и полезное видео по теме

Что такое термоголовка, зачем она нужна и как она работает.

Анализ готовой системы с термостатическим клапаном.
