Пропускная способность трубы в зависимости от диаметра и давления воды

Содержание

• 1 Какие имеются методы расчёта ПС труб
• 2 Физический вариант определения ПС
• 3 Табличный вариант расчёта
• 4 Определение ПС специальными программами
• 5 Как рассчитать ПС для газовых трубопроводов
• 6 Особенности ПС водопроводных систем
• 7 ПС для канализации
• 8 Влияние материалов на пропускную способность

Пропускная способность ПС труб при прокладке водопроводных и отопительных линий, а также газовых магистралей, является важным критерием, подлежащим расчёту. Расчёт данного показателя представляет собой сложную задачу, без выполнения которой невозможно начать работу.

Какие имеются методы расчёта ПС труб

ПС труб – это немаловажный параметр, представляющий собой возможность трубы проводить соответствующее количество воды за определённый отрезок времени. ПС трубопровода зависит от такого технического показателя, как диаметр. Чем выше данный параметр, тем соответственно большее количество воды проходит по ней за принимаемое во внимание значение времени.

Диаметр хотя и является главным фактором, но не единственным. ПС зависит также от давления напора в системе, а также от типа жидкости. Чем выше показатель давления, тем больше будет значение рассматриваемого показателя. Для выявления рассматриваемого параметра известно несколько методов, которые называются:

1. Физический метод.
2. Табличный способ.
3. Определение с применением программы.

Рассмотрим подробно, что же представляет собой каждый вариант.

Физический вариант определения ПС

Физический способ определения пропускной способности включает в себя проведение расчётов по специальным формулам. В зависимости о того, какой тип системы проектируется, формулы расчётов будут различаться. Для проведения самостоятельного (физического) расчёта ПС трубопровода, во внимание принимаются следующие показатели:

• Шероховатость.
• Внутренний диаметр.
• Уклон трубопровода.
• Значение сопротивления.
• Степень зарастания.

По устаревшей формуле во внимание принимались только три основных параметра: диаметр, давление и шероховатость. Самостоятельно произвести расчёт человеку, который с этим никогда не сталкивался, будет достаточно проблематично.

Табличный вариант расчёта

Имеются табличные значения, которые были созданы для того, чтобы облегчить выявление ПС трубопровода внутриквартирной разводки. Зачастую при монтаже внутриквартирной разводки не требуются показатели высокой точности. Это значение используется, чтобы избежать сложных математических вычислений. Однако немаловажен такой фактор, как осадочные наросты, формирующиеся внутри труб с течением времени. Эти негативные последствия способствуют снижению диаметра трубы, что отражается на показателях ПС.

Представленные табличные данные ПС трубы не учитывают образование наростов, поэтому для устаревших магистралей эти показания являются не актуальными.

Была разработана специальная таблица ПС водопроводных труб, которая впоследствии получила название своего создателя Шевелева. Особенность этой таблицы в том, что в ней принимается во внимание материал трубы, и прочие дополнительные критерии. Эти данные являются очень полезными тогда, когда проводится водопроводная система частного дома с применением нестандартных видов стояков.

Определение ПС специальными программами

Чтобы упростить и ускорить процедуру расчёта пропускной способности труб, в сантехнических организациях устанавливаются специализированные компьютерные приложения. В интернете имеются специальные онлайн-калькуляторы, используя которые, можно сделать приблизительный расчёт.

Одними из популярных приложений определения ПС трубопроводов являются: «TAScore» и «Гидросистема». Первая программа была разработана западными специалистами, а вторая — отечественными инженерами.

Как рассчитать ПС для газовых трубопроводов

К определению пропускной способности газопроводов предъявляются особые требования.

Это связано с тем, что природный газ относится к сложным и опасным видам. Формула расчёта ПС для газовых трубопроводов имеет следующий вид:

Qmax=0,67Ду2*р;

где, Ду – диаметр условного прохода;

р – давление в газопроводе + 0,10 мПа.

Для расчёта ПС газопровода при использовании труб стандартных диаметров, была разработана специальная таблица. Если же необходимо узнать рассматриваемые величины для нестандартных размеров трубопроводов, то для этого проводятся соответствующие инженерные расчёты.

Особенности ПС водопроводных систем

К монтажу водопровода в доме приходится прибегать в частых случаях. Расчёт ПС труб для водопровода не менее важен, чем для газопровода, ведь они выдерживают высокие нагрузки. Чем больше диаметр трубопровода, тем выше не только показатель проходимости, но ещё и ниже вероятность образования застоев. При определении ПС для водоснабжения немаловажно учитывать такой параметр, как степень трения жидкости о стенки трубопровода.

Чем больше показатели температуры воды в магистрали, тем ниже ПС трубопровода. Это связано с тем, что вода при нагревании расширяется, поэтому возникает дополнительный коэффициент трения. Для водопроводных систем это не столь важно, в отличие от системы отопления. Таблица ПС труб для водопровода в зависимости от диаметра и давления воды представлена ниже.

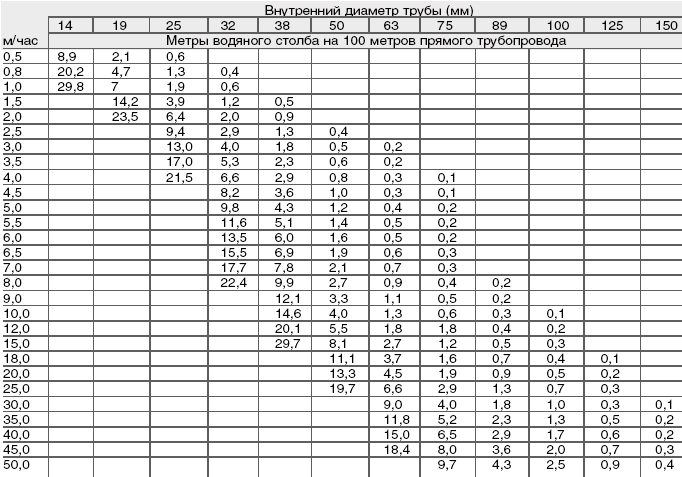

На основании данных таблицы Шевелева можно произвести расчёты ПС водопровода.

ПС для канализации

ПС для канализации зависит от системы отведения стоков используется: напорный или самотёчный. В основе определения ПС вовлечены законы науки гидравлики. Чтобы высчитать ПС канализационной системы, понадобятся не только сложные формулы для расчёта, но ещё и табличные сведения.

Для выявления объёмного расхода жидкости берётся формула такого вида:

q=a*v;

где, а – площадь потока, м2;

v — скорость движения, м/с.

Площадь потока a — это сечение, перпендикулярное в каждой точке скорости частиц потока жидкости. Это значение еще известно под таким названием, как живое сечение потока. Для определения указанной величины применяется формула: a = π*R2. Величина π постоянная, и равняется 3,14. R — радиус трубы в квадрате. Чтобы узнать скорость, с которой движется поток, понадобится воспользоваться формулой следующего вида:

v = C√R*i;

где, R – гидравлический радиус;

С – смачивающий коэффициент;

I – угол уклона.

Для расчёта угла уклона понадобится рассчитать I=v2/C2*R. Чтобы определить смачивающий коэффициент, нужно воспользоваться формулой следующего вида: C=(1/n)*R1/6. Значение n – это коэффициент шероховатости труб, равняющийся 0,012-0,015. Для определения R используется формула:

R=A/P;

где, A – площадь поперечного сечения трубопровода;

P – смоченный периметр.

Смоченным периметром именуется линия, по которой происходит соприкосновение потока в поперечном сечении с твердыми стенками русла. Чтобы выявить значение смоченного периметра в круглой трубе, потребуется воспользоваться формулой следующего вида: λ=π*D.

В таблице ниже представлены параметры для проведения расчёта ПС сточных канализационных трубопроводов безнапорного или самотёчного способа. Сведения выбираются в зависимости от диаметра трубы, после чего подставляются в соответствующую формулу.

Если нужно произвести расчёт ПС канализационной системы для напорных систем, то данные берутся из таблицы ниже.

Влияние материалов на пропускную способность

На снижение диаметра трубы влияет такой фактор, как образование налёта во внутренней полости трубопровода. Если используется стальной материал для сооружения водопровода, то уже через 15-20 лет пропускная способность трубопровода будет снижена в несколько раз.

Если в системе отопления применяется вода плохого качества, что случается чаще всего, то это также негативно отразится на пропускной способности. Ведь вода с засорениями способствует снижению потока или напора, что влияет на скорость транспортировки теплоносителя. Особенно часто снижается ПС металлических трубопроводов в местах некачественного выполнения стыковок, или при переходе от одного диаметра трубы на другой. Эти места требуют периодической профилактики, иначе в скором времени могут возникнуть посторонние звуки в виде гула водопровода при открытии крана. Трубопроводы из полиэтилена лишены такого негативного последствия, как возникновение налёта.

В завершении следует отметить, что для сооружения водопровода в частном доме подойдут табличные данные или же значения, которые можно получить, воспользовавшись специальными онлайн-калькуляторами. Произвести расчёт с помощью калькулятора не составит труда. Для получения данных при сооружении трубопровода в многоэтажном доме понадобится провести сложные математические расчёты. Однако такие расчёты требуют много времени, поэтому сегодня все большей популярностью пользуются специальные компьютерные программы, которые упоминались в материале.

Пересчет скорости жидкости в круглой трубе в объемный расход в зависимости от внутреннего диаметра трубопровода.

		Раздел недели: Скоропись физического, математического, химического и, в целом, научного текста, математические обозначения. Математический, Физический алфавит, Научный алфавит.
Поиск на сайте DPVA Поставщики оборудования Полезные ссылки О проекте Обратная связь Ответы на вопросы. Оглавление Таблицы DPVA.ru — Инженерный Справочник	Адрес этой страницы (вложенность) в справочнике dpva.ru:  главная страница / / Техническая информация/ / Оборудование/ / Фланцы, резьбы, трубы, фитинги….Элементы трубопроводов./ / Трубы, трубопроводы. Диаметры труб и другие характеристики./ / Выбор диаметра трубопровода. Скорости потока. Расходы. Прочность. Таблицы выбора, Падение давления.  / / Пересчет скорости жидкости в круглой трубе в объемный расход в зависимости от внутреннего диаметра трубопровода. Поделиться:    Пересчет скорости жидкости в круглой трубе в объемный расход в зависимости от внутреннего диаметра трубопровода. Естественно (для зануд 😉 ) , имеется в виду несжимаемая жидкость, средняя по сечению скорость и ламинарный поток. Таблица: Объемный расход в м 3/час в зависимости от скорости жидкости в круглой трубе и внутреннего диаметра трубопровода. Внутренний диаметр трубопровода, мм Скорость потока, м/с Это пересчет в м3/час Это пересчет в м 3/час Это пересчет в м3/час Это пересчет в м3/час 0,1 0,5 1 2 3 5 10 5 0,007 0,035 0,071 0,141 0,212 0,353 0,707 10 0,028 0,141 0,283 0,565 0,848 1,413 2,826 15 0,064 0,318 0,636 1,272 1,908 3,179 6,359 20 0,113 0,565 1,130 2,261 3,391 5,652 11,304 30 0,254 1,272 2,543 5,087 7,630 12,717 25,434 40 0,452 2,261 4,522 9,043 13,565 22,608 45,216 50 0,707 3,533 7,065 14,130 21,195 35,325 70,650 60 1,017 5,087 10,174 20,347 30,521 50,868 101,736 70 1,385 6,924 13,847 27,695 41,542 69,237 138,474 80 1,809 9,043 18,086 36,173 54,259 90,432 180,864 90 2,289 11,445 22,891 45,781 68,672 114,453 228,906 100 2,826 14,130 28,260 56,520 84,780 141,300 282,600 110 3,419 17,097 34,195 68,389 102,584 170,973 341,946 120 4,069 20,347 40,694 81,389 122,083 203,472 406,944 130 4,776 23,880 47,759 95,519 143,278 238,797 477,594 140 5,539 27,695 55,390 110,779 166,169 276,948 553,896 150 6,359 31,793 63,585 127,170 190,755 317,925 635,850 Внутренний диаметр трубопровода, мм Скорость потока, м/с Это пересчет в м3/час Это пересчет в м3/час Это пересчет в м3/час Это пересчет в м3/час 0,1 0,5 1 2 3 5 10 200 11,3 56,5 113,0 226,1 339,1 565,2 1130,4 250 17,7 88,3 176,6 353,3 529,9 883,1 1766,3 300 25,4 127,2 254,3 508,7 763,0 1271,7 2543,4 350 34,6 173,1 346,2 692,4 1038,6 1730,9 3461,9 400 45,2 226,1 452,2 904,3 1356,6 2260,8 4521,6 450 57,2 286,1 572,3 1144,5 1716,8 2861,3 5722,7 500 70,7 353,3 706,5 1413,0 2119,5 3532,5 7065,0 600 101,7 508,7 1017,4 2034,7 3052,1 5086,8 10173,6 700 138,5 692,4 1384,7 2769,5 4154,2 6923,7 13847,4 800 180,9 904,3 1808,6 3617,3 5425,9 9043,2 18086,4 900 228,9 1144,5 2289,1 4578,1 6867,2 11445,3 22890,6 1000 282,6 1413,0 2826,0 5652,0 8478,0 14130,0 28260,0 1200 406,9 2034,7 4069,4 8138,9 12208,3 20347,2 40694,4 1400 553,9 2769,5 5539,0 11077,9 16616,9 27694,8 55389,6 1600 723,5 3617,3 7234,6 14469,1 21703,7 36172,8 72345,6 1800 915,6 4578,1 9156,2 18312,5 27468,7 45781,2 91562,4 2000 1130,4 5652 11304 22608 33912 56520 113040 Таблица: Объемный расход в л/с в зависимости от скорости жидкости в круглой трубе и внутреннего диаметра трубопровода. Внутренний диаметр трубопровода, мм Скорость потока, м/с Это пересчет в литры в секунду Это пересчет в литры в секунду Это пересчет в литры в секунду Это пересчет в литры в секунду 0,1 0,5 1 2 3 5 10 5 0,002 0,010 0,020 0,039 0,059 0,098 0,196 10 0,008 0,039 0,079 0,157 0,236 0,393 0,785 15 0,018 0,088 0,177 0,353 0,530 0,883 1,766 20 0,031 0,157 0,314 0,628 0,942 1,570 3,140 30 0,071 0,353 0,707 1,413 2,120 3,533 7,065 40 0,126 0,628 1,256 2,512 3,768 6,280 12,560 50 0,196 0,981 1,963 3,925 5,888 9,813 19,625 60 0,283 1,413 2,826 5,652 8,478 14,130 28,260 70 0,385 1,923 3,847 7,693 11,540 19,233 38,465 80 0,502 2,512 5,024 10,048 15,072 25,120 50,240 90 0,636 3,179 6,359 12,717 19,076 31,793 63,585 100 0,785 3,925 7,850 15,700 23,550 39,250 78,500 110 0,950 4,749 9,499 18,997 28,496 47,493 94,985 120 1,130 5,652 11,304 22,608 33,912 56,520 113,040 130 1,327 6,633 13,267 26,533 39,800 66,333 132,665 140 1,539 7,693 15,386 30,772 46,158 76,930 153,860 150 1,766 8,831 17,663 35,325 52,988 88,313 176,625 Внутренний диаметр трубопровода, мм Скорость потока, м/с Это пересчет в литры в секунду Это пересчет в литры в секунду Это пересчет в литры в секунду Это пересчет в литры в секунду 0,1 0,5 1 2 3 5 10 200 3,1 15,7 31,4 62,8 94,2 157,0 314,0 250 4,9 24,5 49,1 98,1 147,2 245,3 490,6 300 7,1 35,3 70,7 141,3 212,0 353,3 706,5 350 9,6 48,1 96,2 192,3 288,5 480,8 961,6 400 12,6 62,8 125,6 251,2 376,8 628,0 1256,0 450 15,9 79,5 159,0 317,9 476,9 794,8 1589,6 500 19,6 98,1 196,3 392,5 588,8 981,3 1962,5 600 28,3 141,6 282,6 565,2 847,8 1413,0 2826,0 700 38,5 192,3 384,7 769,3 1154,0 1923,3 3846,5 800 50,2 251,2 502,4 1004,8 1507,2 2512,0 5024,0 900 63,6 317,9 635,9 1271,7 1907,6 3179,3 6358,5 1000 78,5 392,5 785,0 1570,0 2355,0 3925,0 7850,0 1200 113,0 565,2 1130,4 2260,8 3391,2 5652,0 11304 1400 153,9 769,3 1538,6 3077,2 4615,8 7693,0 15386 1600 201,0 1004,8 2009,6 4019,2 6028,8 10048 20096 1800 254,3 1271,7 2543,4 5086,8 7630,2 12717 25434 2000 314,0 1570 3140 6280 9420 15700 31400 Поиск в инженерном справочнике DPVA. Введите свой запрос: Дополнительная информация от Инженерного cправочника DPVA, а именно — другие подразделы данного раздела: Поиск в инженерном справочнике DPVA. Введите свой запрос:
Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста. Вложите в письмо ссылку на страницу с ошибкой, пожалуйста.
Коды баннеров проекта DPVA.ru Начинка: KJR Publisiers Консультации и техническая поддержка сайта: Zavarka Team	Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса. Free xml sitemap generator

Понимание взаимосвязи между расходом и давлением

После подтверждения трубопроводной системы скорость потока напрямую связана с квадратным корнем перепада давления в трубопроводной системе; чем больше разница в давлении, тем больше скорость потока. Если в трубопроводной системе установлена ​​искусственная система потери давления, такая как регулирующий клапан, эффективный перепад давления уменьшается, что снижает скорость потока.

При работе с трубопроводными системами часто возникает вопрос, пропорциональна ли скорость потока давлению и как они связаны. Давление и поток воды — два компонента, которые питают водопроводные системы.

Сантехнические и трубопроводные системы полностью зависят от потока и давления воды. Например, если давление воды в вашей водопроводной системе слишком высокое или слишком низкое, это может привести к повреждению такого оборудования, как трубы и арматура.

Расход — это количество жидкости, проходящей через открытый канал или закрытую трубу, а давление — это внутреннее давление внутри трубы. Чем больше перепад давления, тем выше скорость потока.

Чтобы понять взаимосвязь между расходом и давлением, необходимо понять, что такое расход и давление, как рассчитать расход по перепаду давления и какие расходомеры используются.

Что такое поток?

В водопроводных системах расход — это количество воды, проходящей через трубу в любой момент времени. Расход воды в водопроводе определяется шириной трубы и напором. Чтобы представить это в перспективе, трубы меньшего размера подают воду в водопроводные системы с меньшим расходом, чем трубы большего размера.

Давление также влияет на расход. Чем больше напор воды, тем больше расход воды. Так, чем крупнее водопроводная система, тем труднее распределить давление равномерно, а значит, расход воды будет ниже. Это известно как скорость потока и перепад давления.

Что такое давление?

Общий термин «давление» представляет собой непрерывную физическую силу, воздействующую на объект, с которым контактируют, или на него. Но давление воды — это сила, действующая на воду, чтобы протолкнуть ее через систему трубопроводов или более крупную сантехнику.

Давление воды зависит от высоты и гравитации. Вода является более плотным веществом, чем атмосферный воздух, поэтому положение и высота могут изменить давление воды. Чем выше источник воды, тем больше давление. Сила гравитации также влияет на давление воды.

Влияет ли давление на расход?

Да. Поскольку существует очень тесная связь между расходом воды и давлением, увеличение давления также увеличивает скорость потока. Следовательно, изменения давления будут напрямую изменять скорость потока.

Почему расход и давление важны?

Мониторинг расхода и давления необходим в следующих случаях:

• Мониторинг и контроль воды в кранах
• Дозирование химикатов в системы водоподготовки
• Обнаружение и устранение утечек
• Мониторинг потребления воды в коммерческих и жилых зданиях
• Мониторинг количества сточных и поступающих вод
• Мониторинг перетока воды между водохранилищами

Типы давления в трубе

Давление — это сила, которая проталкивает воду через трубу, которая измеряет давление от входа до выхода трубы.

Есть три типа давления в трубопроводе, которые вам необходимо знать.

Первый источник давления к месту назначения . Это давление представляет собой силу, необходимую для проталкивания жидкости через систему трубопроводов. Примером этого является проталкивание жидкости в резервуар под давлением из трубы или гидравлической системы.

Далее идет давление и напор. Когда вы толкаете жидкость с высокого на низкий уровень, давление увеличивается. Чем выше высота или чем тяжелее жидкость, тем больше давление в насосе. Вы можете почувствовать это давление, когда заплываете в глубокую часть бассейна или если водопроводная вода поступает из приподнятого резервуара для воды.

Наконец, давление из-за трения . Это давление вносит наибольший вклад в насосные системы. Когда трение внутри трубы увеличивается, давление и расход уменьшаются. Потери на трение возникают из-за прохождения жидкости через оборудование, расположенное ниже по потоку. Когда насос ускоряется, поток увеличивается, а вместе с ним и давление.

Соотношение между диаметром трубы, давлением и расходом

Диаметр трубы зависит от толщины стенки трубы. Наружный и внутренний диаметры трубы обычно имеют одинаковую толщину, поэтому диаметр трубы берется из среднего внутреннего и внешнего диаметра.

Давление относится к внутреннему давлению жидкости внутри трубы. Скорость потока также известна как мгновенный поток; количество жидкости, протекающей по трубе (это может быть закрытый или открытый канал) в единицу времени. Количество жидкости, прошедшей через трубу, называется объемным расходом, когда жидкость выражается в объеме.

В большинстве систем трубопроводов используются трубы диаметром 15–22 мм*. Чем меньше диаметр трубы, тем меньше воды может проходить по трубе. Увеличение трения происходит, когда труба становится меньше, поэтому давление уменьшается.

*Убедитесь, что размер трубы соответствует размеру, чтобы обеспечить поток без превышения номинального давления насоса и системы.

Как связаны расход и давление?

Скорость потока определяется не скоростью потока или давлением в трубе, а градиентом перепада давления вдоль трубы. Таким образом, для расчета расхода длина трубы и перепад давления на обоих концах дают скорость потока и скорость потока внутри трубы.

С точки зрения качественного анализа связь между давлением в трубе и скоростью потока прямо пропорциональна; чем больше давление, тем выше скорость потока.

Расчет выглядит следующим образом:

Расход = расход x внутренний диаметр трубы (ID) x внутренний диаметр трубы x π ÷ 4

При расчете расхода мы берем измерение на одном конце. В конце концов, давление исходит только с одного конца трубы, потому что поток жидкости внутри трубы однонаправленный. Когда выпускное отверстие закрыто, жидкость не может пройти через трубу.

Когда кран на трубе открыт, давление падает, затем включается насос, и давление растет. Затем жидкость течет в зависимости от давления внутри трубы. Когда клапан закрыт, потока нет, и давление растет.

Чтобы понять количественный анализ , мы используем эксперименты с гидравлической моделью. Это можно делать дома или на работе. Все, что вам нужно, это установить манометр и расходомер.

Расход напорного трубопровода можно измерить, выполнив следующие действия: 92)

Где:

• P = разница давлений между двумя концами трубы (измеряется в Па – паскалях)
• H = разница напора между двумя концами трубы (измеряется в м – метр)
• L = длина трубы (измеряется в м)
• Q = расход (м3/с)
• p = Давление в жидкости
• г = ускорение свободного падения
• ρ = плотность жидкости

Еще один метод измерения расхода — замерить время, когда вы наполняете ведро водой. Этот метод обычно используется для измерения расхода воды в кране или душе.

1. Во-первых, выключите воду.
2. С помощью секундомера или телефонного таймера определите, сколько времени требуется крану, чтобы наполнить контейнер – измерьте это в секундах.
3. Разделите 60 на количество секунд из шага 2. Например, если наполнение контейнера заняло 20 секунд, тогда: 60 ​​/ 20 = 3 галлона в минуту.
4. Это дает вам расход крана (или измеряемого приложения) в галлонах в минуту.

Поток и давление: уравнение Бернулли

Говоря о давлении и расходе, вскоре упоминается уравнение Бернулли.

Принцип Бернулли исходит от Даниила Бернулли в 1726 году, когда он заявил: «В потоке или потоке, если скорость низкая, давление высокое. Если скорость высока, давление низкое».

Говоря о гидродинамике, принцип Бернулли используется в механике жидкости и является сущностью механической энергии жидкости. Поскольку уравнение Бернулли было выведено из закона сохранения механической энергии, его можно использовать только для расчета потока и давления несжимаемых жидкостей.

Принцип Бернулли использует следующее уравнение: p+1/2ρv2+ρgh=C

Где:

• p = давление в жидкости
• v = скорость потока жидкости
• ρ = плотность жидкости
• г = ускорение свободного падения
• h = высота точки/горизонтального падения
• C = константа

Чтобы принцип Бернулли работал, должны выполняться следующие предположения:

1. Должен быть установившийся поток (свойства жидкости не меняются со временем).
2. Должен быть несжимаемый поток (плотность должна быть постоянной).
3. Должен быть поток без трения.
4. Жидкость должна течь по линии тока, линии тока не должны пересекаться.

Что такое падение давления?

Падение давления, также называемое потерей давления, помогает определить размер насосов или двигателей, необходимых для системы трубопроводов. Он также позволяет определить диаметр трубы, необходимый для перемещения жидкости по системе трубопроводов.

Чем больше перепад давления в трубе, тем больше энергии расходуется на поддержание постоянного расхода. Поэтому требуется более мощный мотор.

С другой стороны, чем ниже перепад давления в трубопроводной системе, тем меньше энергии используется, и, следовательно, требуется меньшая мощность двигателя.

Падение давления также играет ключевую роль в выборе типа напора нагнетательного насоса в системе трубопроводов. Нагнетательный насос измеряет силу, которую насос прикладывает для перемещения жидкости. Если происходит большой перепад давления, напор будет больше, чтобы преодолеть перепад, что может иметь неблагоприятные последствия для системы трубопроводов. Проблемы с большим напором включают преждевременный выход из строя уплотнений и возможные неисправности из-за избыточного давления в системе трубопроводов.

Что влияет на перепад давления?

• Продукт, перекачиваемый по системе трубопроводов
• Механические компоненты в системе трубопроводов
• Изменение отметки трубопроводной системы

Взаимосвязь между расходом и перепадом давления

Перепад давления зависит от расхода и наоборот. Таким образом, если скорость потока выше, тем больше будет падение давления. В качестве альтернативы, если скорость потока ниже, падение давления также будет ниже.

Диаграмма зависимости давления от расхода

Если вы не совсем математик, можно использовать калькулятор расхода и давления для расчета среднего расхода воды на основе длины и диаметра трубы.

Как упоминалось ранее, соотношение между расходом и давлением прямо пропорционально. Таким образом, при увеличении давления скорость потока увеличивается. Это можно увидеть на графике давления и расхода.

Преобразование расхода в давление

Чтобы преобразовать расход в давление:

• Вычислить квадратный корень из объемного расхода
• Вычислить квадратный корень из коэффициента текучести
• Разделите квадратный корень из объемного расхода на квадратный корень из коэффициента расхода
• Умножьте результат на удельный вес жидкости, проходящей через систему – это даст вам дифференциальное давление

Измерение расхода и давления

Независимо от того, контролируете ли вы поток воды в системе гидропоники или большой водопроводной системе, вам потребуется расходомер для измерения расхода и датчик давления* для измерения давления.

Расходомеры точно измеряют расход и количество воды, протекающей по трубе. Для точного контроля расхода требуются как прецизионный расходомер, так и хорошо спроектированный сумматор расходомера.

*Если вы не уверены, какой датчик давления требуется для вашего приложения, прочтите руководство на 7 типов датчиков давления .

Резюме

Жидкости, проходящей через систему, требуется градиент давления между двумя точками, такими как вход и выход. В системе расход прямо пропорционален давлению. Таким образом, когда возникает высокое давление, оно приводит к большей скорости потока по сравнению с более низким давлением.

Если у вас есть какие-либо вопросы относительно расхода или давления или о том, какой расходомер/датчик давления лучше всего соответствует вашим потребностям, не стесняйтесь обращаться к нашей команде мирового класса в Atlas Scientific.

Датчики давления

Расходомеры

Зависимость расхода от давления – Как рассчитать? Профессиональный партнер по измерению и контролю

Пропорциональны ли расход и давление в трубопроводе? Связан ли расход с давлением, расходом и диаметром трубы? С точки зрения качественного анализа зависимость между давлением и расходом в трубопроводе пропорциональна. То есть чем больше давление, тем больше расход. Расход равен скорости, умноженной на сечение. Для любого участка трубопровода давление идет только с одного конца, то есть направление одностороннее. Когда выход закрыт (клапан закрыт), жидкость в трубе находится в запрещенном состоянии. Как только выпускное отверстие открыто, его скорость потока зависит от давления в трубе.

Узнать цену Расходомеры DP

Диаметр трубы в зависимости от давления в зависимости от расхода

Диаметр трубы означает, что, когда стенка трубы относительно тонкая, внешний диаметр трубы почти равен внутреннему диаметру трубы. Поэтому за диаметр трубы принимается среднее значение наружного диаметра трубы и внутреннего диаметра трубы.

Обычно относится к обычным синтетическим материалам или металлическим трубам. А когда внутренний диаметр большой, за диаметр трубы принимается среднее значение внутреннего диаметра и наружного диаметра.

Основанный на метрической системе (мм), он называется DN (метрическая единица).

Давление относится к внутреннему давлению в трубопроводе для жидкости.

Под расходом понимается количество жидкости, протекающее через эффективное поперечное сечение закрытого трубопровода или открытого канала в единицу времени, также известное как мгновенный расход.

Когда количество жидкости выражается объемом, это называется объемным расходом. Когда количество жидкости выражается массой, это называется массовым расходом.

Объем жидкости, протекающей через определенный участок трубы в единицу времени, называется объемным расходом поперечного сечения.

Расширенные показания: Массовый расход в зависимости от объемного расхода

Измерение промышленного газа цифровыми массовыми расходомерами газа

Зависимость расхода от давления

Прежде всего, расход = расход × внутренний диаметр трубы × труба внутренний диаметр × π÷4. Следовательно, скорость потока и скорость потока в основном знают один для расчета другого параметра.

Но если диаметр трубы D и давление P в трубе известны, можно ли рассчитать расход?

Ответ: Пока невозможно найти скорость потока и расход жидкости в трубопроводе.

Вы представляете, что на конце трубы есть вентиль. В закрытом состоянии в трубке создается давление Р. Скорость потока в трубке равна нулю.

Следовательно: Скорость потока в трубе определяется не давлением в трубе, а градиентом перепада давления вдоль трубы. Следовательно, необходимо указать длину трубопровода и перепад давления между двумя концами трубопровода, чтобы найти расход и расход трубопровода.

Расширенные показания: Расходомер с магнитным питанием от батареи

Если посмотреть на это с точки зрения качественного анализа. Связь между давлением и расходом в трубопроводе пропорциональна. То есть чем больше давление, тем больше расход. Расход равен скорости, умноженной на сечение.

Для любого участка трубопровода давление поступает только с одного конца. 5,33. Или проверьте соответствующую форму; 93/с;

Н —— Перепад напора между началом и концом трубопровода, м;

L —— Длина от начала до конца трубы, м.

Расширенные показания: Врезной ультразвуковой расходомер воды – предназначен для орошения в сельском хозяйстве и садоводстве

Расширенные показания: Расходомеры высокого давления для жидкостей, пара и газа

Формула расхода и давления

900 02 Укажите давление и расход ставка. Я думаю, что многие люди подумают о Уравнение Бернулли .

Даниил Бернулли впервые предложил в 1726 году: «В потоках воды или воздуха, если скорость низкая, давление высокое. Если скорость высока, давление мало». Мы называем это «принципом Бернулли».

Это основной принцип гидравлики до того, как будет установлено уравнение континуальной теории механики жидкости. Суть его заключается в сохранении механической энергии жидкости. То есть: кинетическая энергия + потенциальная энергия гравитации + потенциальная энергия давления = постоянная.

Расширенное чтение: типы расходомеров жидкости

Должен знать об этом. Потому что уравнение Бернулли выводится из закона сохранения механической энергии. Поэтому он подходит только для идеальных жидкостей с незначительной вязкостью и несжимаемыми.

Принцип Бернулли часто выражается как:

Эта формула называется уравнением Бернулли.
Где:

• p — давление в определенной точке жидкости;
• v — скорость потока жидкости в этой точке;
• ρ – плотность жидкости;
• g — ускорение свободного падения;
• h — высота точки;
• C — константа.

Его также можно выразить как:

Допущения:

Чтобы использовать закон Бернулли, необходимо выполнить следующие допущения, прежде чем его можно будет использовать. Если следующие предположения не выполняются полностью, искомое решение также является приближенным.

• Устойчивый поток: В проточной системе характер жидкости в любой точке не меняется со временем.
• Несжимаемый поток: плотность постоянна, когда жидкость представляет собой газ, применимо число Маха (Ma) <0,3.
• Течение без трения: эффектом трения можно пренебречь, а эффектом вязкости можно пренебречь.
• Жидкость течет по линиям тока: элементы жидкости текут по линиям тока. Линии тока не пересекаются друг с другом.
