Самогонный аппарат своими руками: как сделать своими руками

Изготовление спиртных напитков дома предполагает использование дистиллятора. Купить его можно в специализированных магазинах. Но изготовить самогонный аппарат своими руками тоже не составит труда.

Пользуясь схемами, чертежами и пошаговыми инструкциями, приведенными в данной статье, вы сможете своими силами соорудить устройство для перегонки алкоголя.

Самогонный аппарат своими руками — инструкция

Перед изготовлением самогонного аппарата своими руками следует разобраться в его конструкции. Это поможет сделать простейший дистиллятор в домашних условиях (рисунок 1).

Опытные самогонщики рекомендуют сразу изготавливать конструкцию с сухопарником. Он позволяет получать более чистый и качественный алкоголь.

Качественный дистиллятор должен состоять из таких частей:

Перегонный бак (куб): в нем нагревается брага. Объем емкости может быть любым, от 5 до 100 литров, но лучше выбирать куб из нержавеющей стали или меди. Емкости из пищевого алюминия лучше не использовать.

Паропровод: представляет собой набор трубок, по которым движутся пары спирта. Они должны быть абсолютно герметичными, а материал не должен впитывать запах, поэтому обычно их изготавливают из силикона или нержавеющей стали.
Сухопарник: устройство, позволяющее очистить алкоголь от вредных примесей. В качестве сухопарника можно использовать обычную стеклянную банку.
Холодильник: необходим для остужения паров спирта и их трансформации в самогон.

Рисунок 1. Самогонный аппарат легко изготовить из подручных материалов

Изучив устройство аппарата, можно подготовить все необходимые составляющие и приступать к изготовлению.

Базовое устройство самогонного аппарата: чертежи и схема

Поскольку устройство самогонного аппарата достаточно сложное, перед изготовлением нужно изучить схемы и чертежи.

Рисунок 2. Схема для изготовления сухопарника

Универсальная схема самогонного аппарата показана на рисунке 2. Ее можно использовать в качестве базы для изготовления прямоточного или любого другого дистиллятора. По желанию, конструкцию можно дополнить другими элементами.

Из чего можно сделать самогонный аппарат

Покупать какие-то дополнительные приспособления для того, чтобы сделать самогонный аппарат своими руками, фактически не придется (рисунок 3).

Подходящие материалы и подручные средства найдутся в любом доме:

Самогонный аппарат можно сделать из кастрюли. Для этого метровый силиконовый шланг разрезают пополам и натягивают на верхний диаметр кастрюли, чтобы повысить ее герметичность. В отверстии просверливают отверстие под паропровод.
Традиционный вариант изготовления – из молочной фляги. По факту, это обычный бидон, в крышке которого просверлено отверстие.
Самый качественный резервуар для самогонного аппарата – пивная бочка. Конструкция, изготовленная из такой кеги, позволяет получать домашний алкоголь высокого качества.

Рисунок 3. Для изготовления можно использовать подручные емкости: кастрюли, бидоны или пивные бочки

По желанию, аппарат можно сделать из соковарки или другой похожей емкости, но варианты, описанные выше, считаются самыми доступными и простыми в реализации.

Делаем дистиллятор своими руками в домашних условиях

Чтобы изготовить простой самогонный аппарат, не потребуется серьезных финансовых вложений, но определенные усилия для придания конструкции герметичности приложить все же придется.

Рассмотрим все нюансы изготовления по этапам.

Монтируем перегонный куб и сухопарник

Для начала следует изготовить перегонный куб. Оптимальный объем бака составляет 15-30 литров. Если емкость будет меньше или больше, использовать ее будет неудобно (рисунок 4).

Важную роль играет и качество материала. Для куба больше всего подходит медь или нержавеющая сталь.

Рассмотрим инструкцию изготовления куба для самодельного самогонного аппарата на примере обычной кастрюли:

Силиконовый шланг диаметром 8 мм разрезают вдоль и натягивают на край кастрюли по всему периметру.
В крышке проделывают отверстие и зачищают его края.
В отверстие вставляют переходник, крепят его изнутри гайкой, предварительно подложив силиконовую прокладку для герметичности.
С наружной стороны подсоединяют паропровод. Для этого подойдет силиконовый шланг или металлическая труба. Именно они будут связывать куб с остальными элементами аппарата.

По желанию, конструкцию можно оснастить ТЭНом. Для этого в кастрюле, чуть выше дна, просверливают отверстие и вставляют в него соединительную муфту.

Рисунок 4. Для перегонного куба лучше использовать емкости из меди или нержавеющей стали

Большинство самодельных самогонных аппаратов изготавливают с сухопарником и барботером (рисунок 5). В качестве этого элемента используют обычную стеклянную банку с крышкой. Чтобы аппарат работал эффективно, объем сухопарника должен быть меньше объема бака в 10 раз. Более надежной считается конструкция из нержавеющей стали.

Изготовление барботера пошагово выглядит так:

В металлической крышке делают два отверстия и скругляют их края.
В дырки вставляют штуцеры с внешней резьбой так, чтобы концы шлангов располагались снаружи.
Стыки обрабатывают термоклеем с обеих сторон для дополнительной герметизации.
К одному из штуцеров изнутри подсоединяют силиконовый шланг. Его следует располагать так, чтобы в закрытой банке его конец находился в 2-3 см от дна. Снаружи крепят конец паропровода, идущего от куба.
Второй штуцер снаружи соединяют с холодильником трубкой, а изнутри закручивают его контргайкой.

Рисунок 5. Схема и внешний вид сухопарника

Чтобы превратить барботер в сухопарник, важно правильно расположить шланги. Входящая трубка, идущая от бака, должна быть опущена в банку на 2-3 см ниже, чем трубка, идущая к холодильнику. Если этого не сделать, давление в устройстве будет слишком сильным и аппарат может выйти из строя.

Делаем холодильник и змеевик

Сборка самогонного аппарата своими руками предполагает изготовление змеевика. Для этой цели используют медную или стальную трубку, скрученную в спираль (рисунок 6).

Конец трубки достаточно погрузить в снег или емкость с холодной водой, чтобы спиртовые пары, находящиеся внутри, начали конденсироваться и превратились в самогон.

Собирать такую конструкцию несложно: достаточно подсоединить змеевик к шлангу, идущему от отстойника. Ведро оборудуют сливным краном.

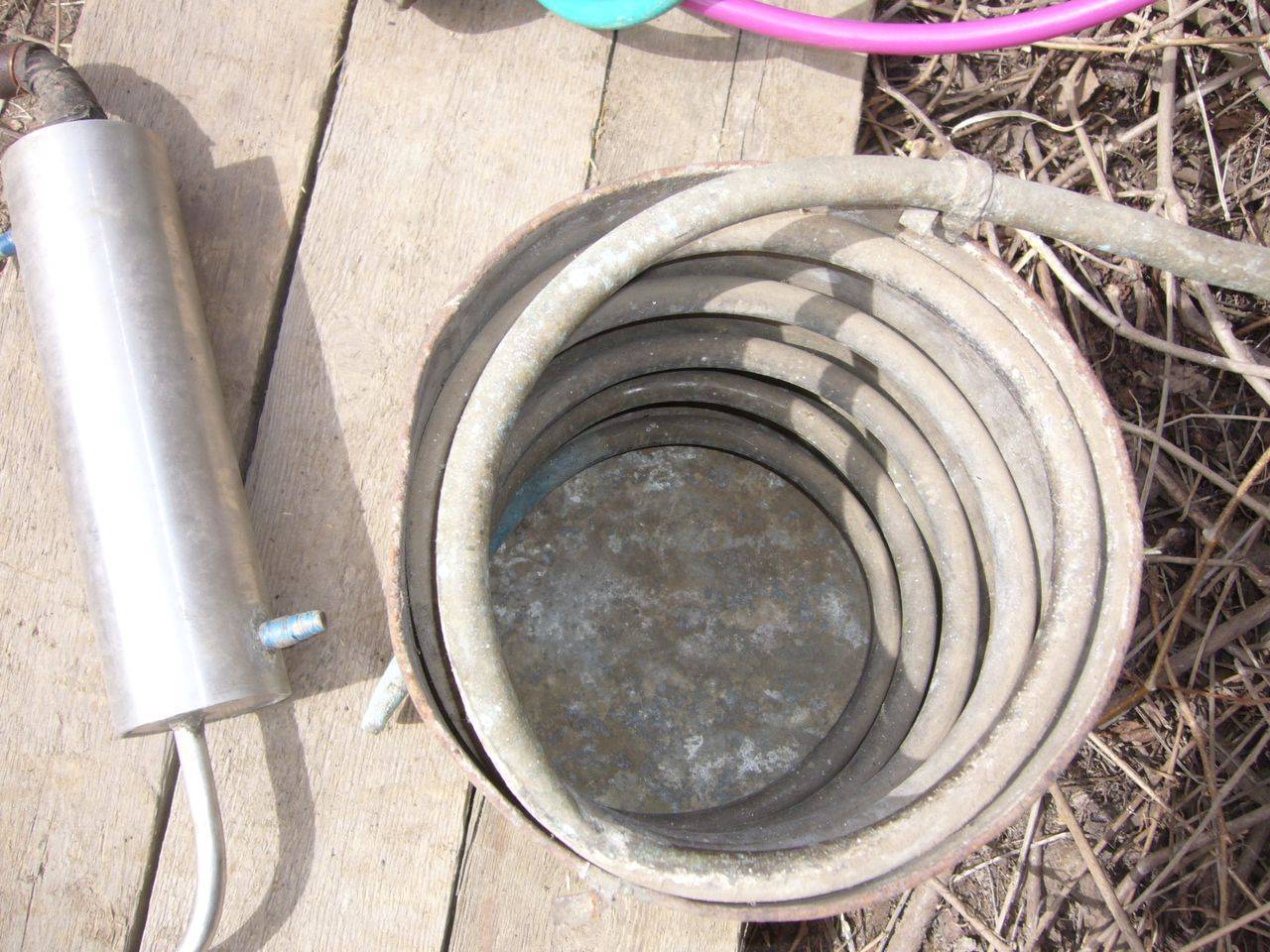

Рисунок 6. Чертеж и фото змеевика

Более сложным считается изготовление ректификационной колонны для самогонного аппарата. По факту, это холодильник с резервуаром, который ускоряет процесс конденсации паров спирта.

В данном случае змеевик изготавливают медной или нержавеющей трубы диаметром до 120 мм и длиной до 2 метров. В качестве резервуара используется широкая металлическая или пластиковая труба диаметром 8 см. Также понадобятся две заглушки для этой трубы.

После подготовки материалов приступают к изготовлению:

Длинную трубку наполняют содой или песком, чтобы в процессе скручивания не появились загибы. Концы трубы закрывают колышками, чтобы наполнитель не высыпался в процессе скручивания.

Трубу наматывают на гладкий цилиндрический предмет диаметром до 3,5 см. Расстояние между витками должно составлять 1,2 см.
Колышки вынимают, песок высыпают, а трубу тщательно промывают водой.
В широкое трубке, которая будет выполнять функцию холодильника, прорезают два отверстия для ввода и слива воды. В них устанавливают патрубки.

Готовый змеевик помещают в корпус так, чтобы концы спирали выходили наружу. Сверху и снизу на корпус устанавливают заглушки, а все стыки герметизируют. Холодильник подключают к сухопарнику посредством силиконового шланга. Важно, чтобы отверстие для слива воды находилось ближе к отстойнику, а патрубок для ее подачи – немного дальше.

Полезные советы

Если в хозяйстве уже есть самогонный аппарат, его можно дополнительно улучшить, например, снабдить спиртометром. Этот прибор особенно необходим для двойной перегонки спирта. Однако, даже самая простая конструкция из кастрюли отлично справится с производством домашнего алкоголя.

Инструкция по изготовлению простого самогонного аппарата приведена в видео.

Вот как сделать кастрюлю в домашних условиях • Spirit Essences

Рассказ Кита Эммса

статью на LearntoMoonshie.com о том, как построить свой собственный перегонный куб, и я подумал, что она может вам понравиться.

Это руководство научит вас, как построить медный перегонный куб в стиле Кентукки на 6 галлонов. Этот размер идеально подходит для тех, кто интересуется домашним дистилляцией, и может быть изготовлен любым, кто имеет общие знания в области пайки.

Если вы устали делать один и тот же старый скучный нейтральный спирт с помощью рефлюксного перегонного аппарата и хотите приготовить вкусный традиционный самогон из рома или виски, этот перегонный аппарат для вас.

Этот еще план сложнее, чем большинство других планов. Когда я построил свой, мне потребовалось 30 часов и 200 долларов на материалы. Лист меди стоил недешево, но мне очень нравилось строить собственный перегонный куб.

Для начала давайте посмотрим, что мы будем строить. Выше показано изображение горшка, который мы собираемся построить. Этот кадр был разработан Шерманом Оуэном, поэтому особая благодарность ему за публикацию своего дизайна и создание видео, которым я поделился.

Вам потребуются следующие материалы и инструменты:

Половина листа меди — 3 фута на 4 фута (используйте медь калибра 18)
Рулон припоя. Лучше всего взять рулон олова/серебра 95/5 и держаться подальше от всего, что содержит кадмий/сурьму или свинец.
Заклепки – нержавеющая сталь или медь
Медная трубка 1/4 дюйма – 8 футов должно подойти
Медная труба 1/2 дюйма – 3 фута
Латунный соединитель 1/2 дюйма (внутренний и наружный концы)

Необходимые инструменты

Пистолет для пайки (паяльная лампа) с газом Mapp
Заклепочный пистолет
Ножницы для олова
Напильник (для сглаживания кромок и заусенцев)

Молоток
Ножницы
Лента
Карандаш
Линейка
Компас
Клещи

Пошаговые инструкции по сборке перегонного куба

Шаг 1. Вам нужно будет обвести приведенный ниже макет на медном листе. Для этого распечатайте макет из этого pdf-файла: Шаблон медного перегонного куба на 6 галлонов или, если вам нужен перегонный куб большего размера, используйте шаблон плана проектирования медного перегонного куба на 12 галлонов. Этот файл содержит 28 страниц, которые должны быть распечатаны и собраны по размеру 6-галлонного дистиллятора. Убедитесь, что ваш принтер настроен на «печать в реальном размере». Полную инструкцию по сборке смотрите в pdf-файле.

Шаг 2. Вырежьте фигуры из собранного шаблона и расположите их на медном листе, как показано ниже.

Шаг 3. Обведите фигуры на листе меди карандашом, а затем вырежьте их ножницами по металлу

Изготовление верхней и нижней чаш для перегонного куба и конденсатора

Шаг 1. Начните с Нижний кусок. Это будет ваша нижняя кастрюля перегонного куба. Найдите центр круга с помощью линейки, а затем с помощью циркуля начертите периметр кастрюли с помощью циркуля. Это должно быть установлено в 1/2 дюйма от края.

Шаг 2 – С помощью плоскогубцев сделайте гофры по всему периметру листа, используя начерченную линию в качестве ориентира. до изгиба 90 градусов.

Шаг 4. Нагрейте сковороду паяльной лампой. Используйте газ Mapp, а не пропан. Нагревайте его, пока он не станет темно-красным. Пройдитесь по всему периметру кастрюли. Это удалит упрочнение меди (изгибы и вмятины).

Шаг 5. Достаньте молоток и обработайте край сковороды так, чтобы он находился под идеальным углом 90 градусов ко дну сковороды.

Шаг 6. Достаньте паяльную лампу и снова нагрейте всю кастрюлю, чтобы удалить деформационное упрочнение, которое мы только что применили с помощью молотка. При нагревании дно сковороды слегка деформируется, его можно легко сгладить вручную или резиновым молотком на гладкой плоской поверхности.

Шаг 7. Повторите этот процесс для верхнего поддона и подставки для хлопьев

Вот видео, показывающее сборку поддона

Сборка усеченного конуса для перегонного куба

В этом перегонном кубе есть три усеченных конуса, включая верхнюю, нижнюю и крышку усеченного конуса, которые необходимо собрать. Чтобы сделать это, следуйте приведенным ниже инструкциям (* обратите внимание, что вы также можете построить стену подставки для отщепов, выполнив следующие действия):

Шаг 1. Начнем с нижней части усеченного конуса. Поместите металлический стержень в тиски плотно, мы будем использовать его, чтобы придать форму медному листу, который мы вырезаем для нижней части усеченного конуса. Сдвиньте лист слева направо по стержню, оказывая давление на лист вниз. Это действие должно начать формировать медный лист в дугу.

Шаг 2. Используйте нижний поддон в качестве ориентира для необходимой кривизны усеченного конуса, поместив его внутрь поддона. У вас должен быть нахлест на шов усеченного конуса примерно 1\2 дюйма. Закрепите верхнюю часть шва на месте и отметьте нижний нахлест, пока он плотно прилегает к нижнему поддону.

Шаг 3. Снимите нижний поддон и зажмите нижнюю часть усеченного конуса на отметке.

Шаг 4. С помощью линейки и карандаша отметьте отверстия для заклепок вдоль шва усеченного конуса. Разместите заклепки на расстоянии 1 дюйм от центра по всей длине шва.

Шаг 5 – Просверлите отверстия для заклепок и установите заклепку на место.

Посмотрите это видео, в котором показан процесс сборки усеченного конуса для перегонного куба.

Шаг 6. Повторите эти шаги для верхней части, усеченного колпачка и воротника. Имейте в виду, что вам нужно будет просверлить отверстие в усеченной крышке, прежде чем строить ее, чтобы в нее вошел рычаг лайна.

Сборка всех частей

Пришло время собрать все части, чтобы сделать котел неподвижным.

Шаг 1. Возьмите нижний поддон и вставьте нижнюю усеченную часть внутрь поддона.

Шаг 2. Закрепите нижнюю часть заклепками.

Шаг 3. Повторите эти шаги для верхней части и усеченной крышки (см. фото для более подробной информации)

Этап 5

Этап 6 – Соберите верхнюю и нижнюю часть frustum это, по сути, котел перегонного куба.

Шаг 7. Припаяйте все соединения, убедитесь, что вы не припаиваете головку дистиллятора к котлу, так как она должна быть разделена на две части, чтобы мы могли очистить дистиллятор после его использования.

Вы завершили сборку горшка, но мы еще не построили червяка или подставку. Они необходимы для конденсации дистиллированного продукта, который выходит из перегонного куба.

Сборка подставки для хлопьев и червяка для перегонного куба

Шаг 1. Вставьте стенку подставки для хлопьев в поддон для хлопьев, заклепайте поддон и закрепите вертикальный шов.

Шаг 2. Из медной трубки диаметром 1/4 дюйма сделайте спираль, чтобы она хорошо помещалась внутри кастрюли.

Шаг 3 – Просверлите 2 отверстия для медного червяка 1/4”. Один вверху, где червяк входит в подставку для хлопьев, и один внизу, где он выходит. (Это может быть проще сделать до того, как он будет собран)

Шаг 4. Поместите червяка внутрь подставки для чешуек так, чтобы концы червяка торчали из только что просверленных отверстий. Пропаяйте эти соединения.

Шаг 5. Просверлите еще одно отверстие в верхней части стены стойки Flake для медной трубы 1/2, это будет выход воды, и одно внизу для входа воды. (Прикрепите их к водопроводу)

Шаг 6 – Вставьте медную трубу диаметром 1/2 дюйма в отверстия и припаяйте на место.

Шаг 7 – Припаяйте латунный фитинг к входной стороне червяка. Это прикрепится к концу рычага Lyne на горшке. (более подробно см. изображения ниже)

Вот и все, я думаю! Ниже приведена фотография готового кадра, который вы сейчас должны видеть перед собой.

Если вы хотите использовать этот дизайн для создания горшка большего или меньшего размера, вы можете изменить размер исходного шаблона, используя эту таблицу масштабирования, чтобы изменить размер вашего дизайна.

Чтобы узнать, как использовать этот перегонный аппарат для приготовления любимого рома или виски, загляните в раздел нашего блога, посвященный дистилляции.

До новых встреч… Удачной дистилляции!

Cheers

Вопросы о спиртовых эссенциях или домашней дистилляции?
Телефон Джона прямой СЕЙЧАС – 0414 955 743

Посетите нашу страницу Spirit Essences в Facebook

Global Flavours’ HOME D ISTILLERS CLUB Группа Facebook

Опубликовано в Дистилляция, дистилляторы и дистилляция.

Как построить 4-дюймовый перегонный куб. Учебное пособие

Эта 4-дюймовая колонка является компиляцией как существующих знаний, так и экспериментов. с комбинациями идей, взятых из разных кадров и комбинаций размеров материалов создать домашнее топливо, все еще способное производить не менее 5 галлонов в час с пробой 190+. спирты.

Этот дизайн колонны Дона Фрэнсона доступен здесь, на этой веб-странице, а также в загружаемых файлах. Формат .pdf по этой ссылке

Колонка Don Franson 4″ FFS Еще планы .pdf
Дон Франсон Версия 6A 4-дюймовая колонна, неподвижный чертеж

Объем вывода из столбца по-прежнему зависит от объема ввода, а ввод зависит на отверстии для входа пара в дистиллятор.

Максимальная мощность может быть достигнута путем прикрепления колонны непосредственно к верхней части котла, однако из-за практичности я включил 1-дюймовый ввод пара, ведущий в соответствующий барботер.

4-дюймовая колонна, неподвижные чертежи, список деталей

70 дюймов из 4-дюймовой медной трубы
36 дюймов из 3-дюймовой медной трубы
Соединитель медной трубы 4 дюйма
Медный переходник с 4 на 2 дюйма
(2) Медные переходники с 3″ на 2″
Медный переходник с 2″ на 1/2″
30-дюймовая медная труба диаметром 2 дюйма
(2) Медные колена 2″
14″ или 1″ медная труба
(2) Медные колена 1″
20″ медной трубы 1/2″
(2) 1/2″ X 1/2″ X 1/2″ медь «T»
Медное колено 1/2 дюйма или соединитель под углом 45 градусов (дополнительно)
(2) Переходники с медной трубы 1/2″ на наружную резьбу 1/2″
Переходник с медной трубки 1/2″ на внутреннюю резьбу 1/2″
Мягкая медная трубка, 60 футов, наружный диаметр 3/8 дюйма
Мягкая медная трубка 60 футов, наружный диаметр 1/4 дюйма
(2) Краны (смесители) для горячей воды с резьбой на входе 1/2 дюйма и насечками фланец для удобного монтажа.
Переходник с трубной резьбы 1/2 дюйма на трубу 3/8 дюйма
Переходник с трубной резьбы 1/2 дюйма на трубу 1/4 дюйма
Трубка 1/4″ на внутреннюю резьбу шланга. Переходник
Y-образный переходник для садового шланга
- переходник с задней части клапана на трубку 3/8 дюйма
- переходник с передней части клапана на внутреннюю резьбу шланга
100-футовая медная сетка
300 шариков
4-дюймовая сливная крышка из нержавеющей стали
(6) Дерево 2 X 4 или другие материалы для изготовления рамы

* Существует несколько различных клапанов, которые можно использовать с этим дистиллятором, и каждая марка имеет разного размера соединения.

Версии 6A Схемы сборки колонны:

Измерьте и отрежьте 1 кусок 4-дюймовой медной трубы длиной 60 дюймов и отшлифуйте черновую часть окантован для безопасности.
Отметьте места отверстий на трубе на расстоянии 7 дюймов от верхнего края и 4 дюйма от нижнего края и просверлите 3/8-дюймовые отверстия охлаждающего змеевика.
Отмерьте 4 дюйма сверху прямо над отверстием 3/8 дюйма и просверлите 7/8 дюйма. отверстие для щупа клапана.
Слева от предыдущих отверстий 1/4 окружности трубы, отмерьте вниз 5 1/2 дюймах от вершины и просверлите отверстие 5/8 дюйма для зонда термометра.
Растяните 50 футов медной трубки с наружным диаметром 3/8 дюйма и нагрейте ее на несколько футов за раз пропановой горелкой, пока он не изменит цвет, это смягчит его и облегчит сгибать. Согните как можно больше вокруг 2-дюймовой трубы, покрытой парой витков картона для формирования катушки. Ожидайте небольшого коллапса из-за тугой намотки но не позволяйте ему перегибаться.
Перед тем, как вставить змеевик в трубу, необходимо расширить змеевик до тех пор, пока концы совпадают с отверстиями, сделайте катушку более тугой вверху, чем внизу.
Наконец, вам нужно либо обернуть его, либо покрыть 2 слоями медной сетки.
Вставьте змеевик в трубу и один конец за раз протяните или протолкните конец змеевика через 3/8 дюймовые отверстия и прикрепите 3/8-дюймовые соединители к концам и припаяйте на место.
Припаяйте резьбовой соединитель термометра 1/2 дюйма к длине трубы 1/2 дюйма и затем измерьте и отрежьте трубу так, чтобы зонд термометра хорошо вошел в 4-дюймовое отверстие. трубу, но не касаться задней стенки. 1/2-дюймовая труба должна быть обрезана так, чтобы ее можно было впаян, но не выходит намного длиннее 1/4 дюйма в трубу 4 дюйма.
Пока не впаивайте разъем термометра, это будет сделано после шариков и больше сетки установлены.
Как и в случае с адаптером для термометра, теперь вы сделаете адаптер для Датчик клапана. Припаяйте медную трубку диаметром 3/4 дюйма к резьбовому переходнику, подходит к резьбе зонда клапана.
Измерьте и отрежьте 3/4-дюймовую трубу так, чтобы зонд выступал в 4-дюймовую трубу, но не касается задней стенки, а медная труба проходит примерно на 1/4 дюйма в 4-дюймовый трубка.
Опять же пока не впаивайте этот переходник на место.
Отмерьте и отрежьте 10-дюймовый отрезок 4-дюймовой трубы и подпилите края, чтобы предотвратить рана.
Припаяйте заглушку к 10-дюймовой секции.
Отмерьте 3/4 дюйма от дна и просверлите отверстие 5/8 дюйма через оба конца заглушка и стенка трубы 4″.
Изготовьте выпускное и переливное отверстие с низким уровнем защиты: отрежьте 2 отрезка 1/2-дюймовой трубы 1 1/2. дюймов в длину каждый и припаяйте к 2 концам медной буквы «Т».
Припаяйте переходник с наружной трубной резьбой 1/2 дюйма к одному из концов.
Отрежьте и припаяйте 8-дюймовый кусок медной трубы диаметром 1/2 дюйма к стороне буквы «Т».
Припаяйте еще одну букву «Т» к другому концу 8-дюймовой трубы.
Отрежьте и припаяйте 2-дюймовый кусок трубы к стороне буквы «Т», это будет фактическое выходное отверстие с низким уровнем защиты, и вы можете либо подключить шланг к этому концу с помощью зажима, либо здесь можно припаять соединитель шланга, чтобы упростить подсоединение и отсоединение шланга.
Верхний конец можно оставить открытым, или вы можете украсить его, добавив еще один кусок 1/2 дюймовая труба и колено или соединитель под углом 45 градусов.
Прикрепите шаровой кран к резьбовому соединителю с помощью тефлоновой ленты.
Пока не припаивайте эту деталь, вам нужно просверлить еще несколько отверстий.
1/4 оборота справа от отверстия 5/8 дюйма на 4-дюймовой трубе, измерьте вверх на 1 3/4 дюйма от дна и вырежьте отверстие 1 1/8 дюйма для входа пара.
Чтобы сделать трубку барботера: отрежьте и разделите чуть более 1 дюйма на 1/2 дюйма или больше. трубу и разгладить.
Припаяйте плоский кусок меди к концу медной трубы длиной 1 дюйм.
Отрежьте и напилите концевую часть, чтобы сделать гладкий аккуратный конец медной трубы.
Просверлите ряд отверстий диаметром 1/4 дюйма в половине трубы, но только до 3 1/2 дюйма. от нового конца, который вы сделали.
(отличается от рисунка, но является важным обновлением) Отрежьте трубку барботера. до 5 дюймов в длину и припаяйте колено к открытому концу (с пузырьковыми отверстиями, обращенными так же, как L в локте.
Отмерьте и отрежьте 9-дюймовый или более длинный кусок 1-дюймовой трубы и припаяйте к колену.
Отмерьте и отрежьте 4- или 5-дюймовый кусок медной трубы диаметром 1 дюйм и соедините с 9-дюймовым часть с другим коленом, образуя букву «Z» из всего набора труб.
Пока не впаивайте его в секцию барботера.
Далее вам нужно сделать сливную крышку, чтобы шарики не падали в барботер. раздел, это лучше всего сделать, используя стандартную крышку стока в полу из нержавеющей стали и шлифуем его клоуном, чтобы он поместился внутри разъема, но не попал в барботер.
Теперь можно припаять соединитель к секции барботера и вставить ловушку для мрамора.
Совместите впускное отверстие для пара на секции барботера с водяными линиями диаметром 3/8 дюйма. на колонке, а затем припаяйте колонку к разъему.
Припаяйте выпускной патрубок с низким уровнем защиты и впускной патрубок к секции барботера.
Бросьте 300 стандартных шариков в центр катушки в колонне и встряхните их. чтобы получить их полностью ниже катушки.
Вставьте и слегка утрамбуйте медную сетку в центр катушки, пока она не будет заполнена до верха катушки, это должно израсходовать от 60 до 65 футов 100-футовой катушки сетки.
Припаяйте адаптер датчика клапана и адаптер термометра к верхней части столбец.
Припаяйте переходник с 4 дюймов на 2 дюйма к верхней части колонки.
Отрежьте 2 отрезка 2-дюймовой трубы до 4 дюймов, Отрежьте 1 отрезок 2-дюймовой трубы до 12 дюймов в длину.
Припаяйте колено к каждому концу 12-дюймовой детали, убедившись, что оба колена обращены в том же направлении, а затем припаяйте 4-дюймовый кусок к другому концу каждого из локти.
Вы можете припаять один конец 2-дюймового разъема к 4-дюймовой колонке или подождать, пока обе колонки готовы.
Отрежьте кусок 3-дюймовой медной трубы до 36 дюймов в длину и подпилите концы, чтобы удалить заусенцы.
Отмерьте 3 дюйма от верхней и нижней части трубы и просверлите отверстие диаметром 1/4 дюйма. в каждом месте.
Растяните 50 футов медной трубки с наружным диаметром 1/4 дюйма и нагрейте ее на несколько футов за раз пропановой горелкой, пока он не изменит цвет, это смягчит его и облегчит сгибать. Согните как можно больше вокруг 2-дюймовой трубы, покрытой парой витков картона для формирования катушки. Ожидайте небольшого коллапса из-за тугой намотки но не позволяйте ему перегибаться.
Перед тем, как вставить змеевик в трубу, необходимо расширить змеевик до тех пор, пока концы совпадают с отверстиями, старайтесь, чтобы витки были ровными сверху вниз.
Как и большую катушку, вам нужно либо обернуть ее, либо покрыть 2 слоями. из медной сетки.
Вставьте змеевик в трубу и один конец за раз протяните или протолкните конец змеевика через 1/4 дюймовые отверстия и прикрепите 1/4-дюймовые соединители к концам и припаяйте на место.
Припаяйте переходник с 3 дюймов на 2 дюйма к каждому концу трубки конденсатора.
Припаяйте переходник с 2 дюймов на 1/2 дюйма к одному из переходников с 3 дюймов на 2 дюйма.
Вы можете либо припаять отрезок трубы к переходнику на 1/2 дюйма, либо присоединить шланг переходник для облегчения слива спирта в резервуар для хранения.
Расположите 2 стойки так, чтобы адаптеры охлаждающей воды находились на противоположных сторонах. друг друга и припаяйте 2-дюймовый разъем к верхней части каждой колонки.
Сделайте раму из 2х4 или других прочных материалов, чтобы поддерживать неподвижное устройство и удерживать его. это фут или больше от земли. Я построил свой из 8 футов 2×4 с 4 угловыми стойками. и полный верх и низ 12 дюймов в глубину и 36 дюймов в ширину, чтобы поддерживать основную часть все еще. Я обнаружил, что мне все еще приходилось поддерживать его у стены моего гаража, чтобы сохранить это от опрокидывания при сильном ветре, поэтому вы можете подумать о большей базе.
Подвесьте аппарат к верхней части рамы и прикрепите опоры, чтобы он оставался неподвижным. устойчиво и 4-дюймовая колонна прямо вверх и вниз, используйте уровень, чтобы убедиться, что колонна отвесно, выравнивание 3-дюймовой колонны не критично.
Прикрепите и закрепите клапан на раме слева спереди внутри рамы с помощью поддерживающий ремень, обратите внимание на стрелку направления на клапане, чтобы вода течь в правильном направлении.
Прикрепите переходник трубы 3/8 дюйма к задней части клапана.
Отмерьте и отрежьте достаточное количество медной трубки диаметром 3/8 дюйма, чтобы присоединить вход колонки (верхняя часть дистиллятора) к клапану, припаяйте трубку к коннектору на колонке и затем аккуратно согните трубы, чтобы прямой участок можно было присоединить к клапану. Присоедините другой конец к клапану будьте осторожны, чтобы не перетянуть соединение.
К раме необходимо прикрепить доску, которая будет удерживать сливные краны. Установите доска в удобном месте для слива горячей воды из дистиллятора; я смонтировал моя к передней части кадра.
Просверлите отверстия диаметром 1 дюйм, чтобы адаптеры смесителя выступали через заднюю часть доска.
Измерьте и отрежьте выпускные трубки и припаяйте к соответствующим разъемам. на 4 дюймовая труба это нижний соединитель 3/8 дюйма, который является сливом, но на 3-дюймовой трубе это верхний 1/4-дюймовый разъем, который является сливом!
Вкрутите переходники труб в заднюю часть смесителей, используя тефлоновую ленту для герметизации. потоки.
Прикрепите медную трубку к крану перед тем, как прикрепить кран к доске; Использовать Палубные винты для крепления смесителей к доске, чтобы предотвратить ржавчину.
Подсоедините адаптер шланга к передней части клапана с помощью тефлонового крана
Подсоедините Y-образный переходник к переходнику шланга.
Отмерьте и отрежьте 1/4-дюймовую медную трубу для подсоединения к входу холодной воды. конденсатора на другую сторону Y-образного переходника.
Припаяйте один конец 1/4-дюймовой трубы к входу холодной воды.
Подсоедините переходник для шланга к другому концу 1/4-дюймовой трубы.
Присоедините адаптер конца шланга к Y-образному
