КАК ПРАВИЛЬНО УСТАНОВИТЬ ДЫМОХОД ВНУТРИ ПОМЕЩЕНИЯ (монтаж по дому)?

Основные требования к дымоходу при монтаже через помещение

1. Площадь сечения дымоотводящей трубы должна быть не меньше площади сечения отводящего патрубка в печи для бани.

2. Первый метр дымохода должен быть одностенным.

3. Оптимальная длина дымохода – 5 метров от колосника печи до оголовка.

4. Сборная труба должна быть вертикальной, без уступов. Допускается отклонение от вертикали на угол не более 30 градусов.

5. Горизонтальный участок не должен превышать одного метра.

Основные правила устройства дымохода

— Печь должна стоять на независимой от строения платформе. Это необходимо для того, чтобы в случае просадки фундамента дома, отопительное оборудование не «повело» и не разрушило.

— Деревянные конструкции по периметру печи дополнительно изолируются фиброцементной плитой и защитным экраном из нержавеющей или оцинкованной стали.

— Чем меньше поворотов, тем лучше тяга.

— Поворот в 90 градусов можно заменить на 2 по 45 градусов.

— Высота трубы зависит от близости конька крыши при выводе:


— Собирать дымоход надо снизу от печи, соединяя его сегменты последовательно, согласно проекту, укрепляя соединения обжимными хомутами (подробнее о них ниже).

— Для предотвращения подсасывания воздуха извне, все швы надо промазывать термостойким герметиком.

— Излишнюю весовую нагрузку снимают монтажные площадки.

Особенно это актуально для тонкостенных печей из «нержавейки», у которых дно каменки может просесть из-за тяжелого «сэндвича»!

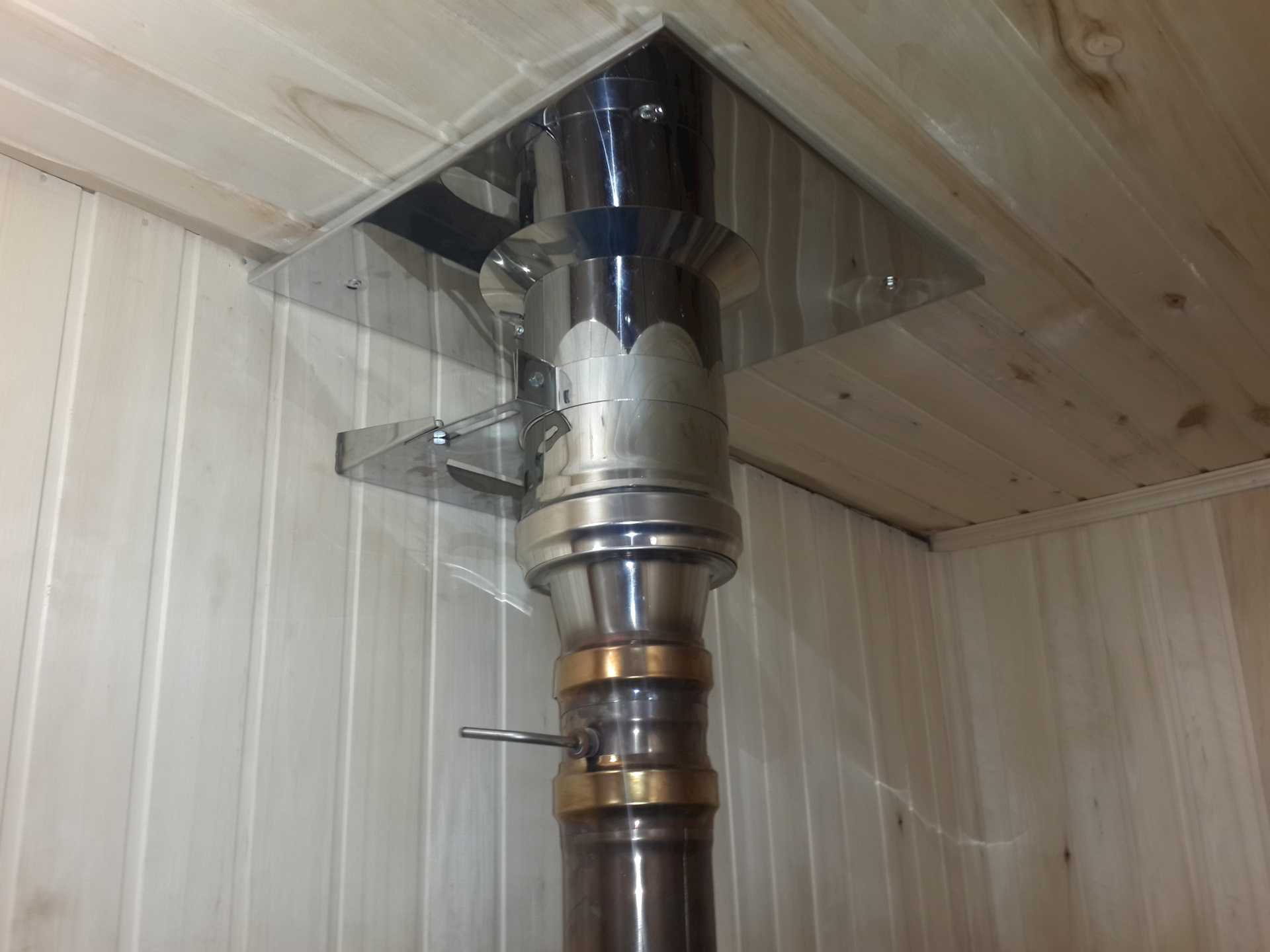

Монтаж проходов дымохода

Самыми сложными и ответственными участками при монтаже дымохода в частном доме или бане являются проходы через потолок, кровлю или стену. Если дом (баня) имеет несколько этажей, то добавляется проход через межэтажные перекрытия. Необходимо предусмотреть безопасные расстояния между трубой и горючими материалами элементов строения.

Для монтажа дымохода сквозь деревянные перекрытия используется декоративный потолочно-проходной узел (ДППУ), который имеет вид квадратного короба. Его размеры зависят от диаметра дымохода. В центре короба вырезано отверстие для трубы.


Пространство короба заполняется минватой, керамзитом и другими теплоизоляционными материалами с характеристиками термостойкости от 700 градусов. Сверху конструкцию можно закрыть металлической пластиной – «элемент ППУ».

Кстати, а знали ли Вы, что в ассортименте «УМК» есть ДППУ для прохода конструкций под 45 градусов?

Пол верхнего этажа или чердачного помещения, а также потолок нижнего можно оборудовать специальными металлическими фланцами-накладками, которые выполняют эстетическую и термозащитную функцию.


Вывод дымохода на улицу через крышу дома

Для этого необходимо сделать отверстие с соблюдением безопасных расстояний до горючих материалов.

Защитить этот проход от попадания атмосферных осадков можно двумя способами.

Способ №1. С помощью металлического элемента под названием «Проход кровли», он обладает большим сроком эксплуатации, в отличие от второго.

Способ №2. С помощью силиконового «мастер-флеша». Его проще монтировать, так как его силиконовое основание без особых усилий можно подогнать под угол наклона Вашей крыши и материал кровли.

ОБ ЭКСПЛУАТАЦИИ ДЫМОХОДА

Не реже 1 раза в 3 месяца следует проводить профилактический осмотр и чистку дымохода. О разгерметизации свидетельствует появление копоти на швах и стыках элементов. Соединения следует уплотнить, а при необходимости перемонтировать систему с применением термостойкого герметика, заменив неисправные элементы.

Чистить дымоход желательно механически. Средства, которые выжигают сажу могут слишком сильно перегревать дымоход, что скажется на его ресурсе

Как установить дымоход камина в стену?

Дымоход печи или камина, проходящий внутри стены, — во многих смыслах выигрышное для интерьера решение. Такую конструкцию можно установить в ограждающую стену дома либо в межкомнатную перегородку

Материал дымохода и требования к фундаменту

Для расположения в стене (как наружной, так и внутренней) подойдут дымоходные системы, состоящие из утепленной керамической трубы, заключенной в оболочку из легкого бетона. Конструкции такого типа отличаются долговечностью и, что важно, простотой монтажа, так как собирают их по модульной схеме. Установка дымового канала в теле стены имеет свои тонкости. В первую очередь следует учитывать, что сооружение керамического дымохода нужно предусматривать заранее — еще при проектировании дома, поскольку это относительно тяжелая конструкция, нуждающаяся в опоре на фундамент. Может статься, что будет достаточно того фундамента, который заложен под само здание, если расчет покажет, что он способен справиться с дополнительной нагрузкой. В противном случае понадобится его усиление.

Усилить фундамент дома для установки керамического дымохода можно, используя арматуру, металлические балки, точечные железобетонные опоры и т. п.

Установка дымохода в наружную стену

Между дымоходом и стеной нужно проложить негорючую теплоизоляцию. Чаще всего с этой целью используют минераловатные плиты (толщина — не менее 50 мм, плотность — 90–120 кг/м3). Обратите внимание: дымовой канал, становящийся как бы частью ограждающей конструкции здания, требует обязательного усиления, для чего во всех модулях имеются специальные отверстия. Туда помещают арматуру и заливают цементно-песчаной смесью. Кроме того, проектным расчетом может быть предусмотрено армирование дымохода и в иных случаях.

Установка дымохода в перегородку

Встраивая дымоход в перегородку, между двумя конструкциями оставляют зазор, размер которого определяется материалом стены: если он относится к категории негорючих, то это будет 30 мм, для горючих — 50 мм. Зазор необходим и в месте прохода дымового канала через перекрытие (его величина здесь также зависит от степени горючести строительного материала). Зазоры в перекрытиях закладывают негорючей теплоизоляцией.

Не заполненные негорючей изоляцией зазоры в перекрытиях будут «раздувать» огонь при пожаре

Проблемы установки дымохода в наружной стене

Сооружение дымохода печи или камина в наружной стене усложняет и удорожает строительство: в частности, в месте «разрыва» ограждающей конструкции возникает проблема надежной опоры перекрытия на стену. К тому же дымовая труба в таком случае обычно выходит на крышу через карнизный свес. И чем дальше от конька, тем больше труба должна возвышаться над скатом. А значит, дымоход придется непременно армировать. Более того, немалая часть трубы окажется в холодной зоне, и, следовательно, понадобится ее утеплять. То есть без лишних расходов тут не обойтись. Наконец, в таком дымоходе могут возникать проблемы с тягой. И потому, чтобы не столкнуться со всеми этими сложностями, лучше ставить камин или печь в центре дома и выводить трубу наружу поближе к коньку.

Установка дымоходов для 🔥 газовых котлов на дому в Ставрополе, вызвать мастера

Об исполнителе

Здравствуйте меня зовут Денис.
Здравствуйте Меня зовут Денис

▪Я — чаcтный мaстep c опытoм paбoты в peмонте котлов болеe 7 лeт.
▪Paньшe рaбoтaл в сeрвиснoм центpe, пpoхoдил курсы и дoполнительное обучение.

Рeмонтирую вce виды неиспpавнoстей котлов
✔ Hикаких пеpеплат, ЦЕНЫ НИЖЕ средних по городу.
✔ Без навязывания дополнительных работ, услуг и деталей;
✔ Выезд в течение 30-60 минут или в удобное время.

Звоните каждый день 24/7 БЕЗ ВЫХОДНЫХ

Вы не платите за выезд – только за выполненную работу.
Выезд и диагностика при последующем ремонте БЕСПЛАТНЫЕ!

Плюсы работы со мной:
1. Ремонт начнется после СОГЛАСОВАНИЯ стоимости с Вами;
2.

большинство ремонтов производится в день обращения;
3. ДИАГНОСТИКА при ремонте проводится абсолютно Бесплатно;
4. Пенсионерам и многодетным семьям сделаю хорошую скидку!

ИНТЕРЕСУЕТ ЦЕНА РЕМОНТА?
– Звоните и Ваша техника заработает уже сегодня!

Ремонтные работы выполняются строго по регламенту.
ГАРАНТИЯ на все работы до 12 мес!

Консультации по любым вопросам до и после ремонта!

НЕИСПРАВНОСТИ Котлов:
Не греет горячую воду.
Не работает отопление.
Работает отопление вместо горячей воды.
Не запускается котёл.
Сильно шумит.
Бьет током.
Запах газа.
Долго зажигается.
Выдаёт ошибку но работает.

Все вышеперечисленные услуги выполняются, в том числе марками «» Аristоn / Buderus/ Navien/ Ferolli/ Baxi/ Bosh/ Immergaz/ Fondital/ Protherm/ Beretta/ Thermona, и многими другими

Ремонт настенных котлов, Ремонт напольных котлов, Ремонт колонок, Водонагревателей. Замена секции теплообменника, Техническое обслуживание котлов, Техническое обслуживание газовых котлов, Мастер по ремонту газовых котлов, Мастер по ремонту котлов, Ремонт и обслуживание котлов, Ремонт и обслуживание газовых котлов, Ремонт платы котла, Ремонт платы управления котла, Ремонт котлов отопления, Ремонт котлов на дому, Ремонт газовых котлов на дому, Ремонт отопительных котлов, Ремонт котлов отопления, Ремонт газовых котлов отопления

… Показать всё

Скрыть

Как установить камин и дымоход

Качественная установка камина и дымохода гарантирует длительную безаварийную работу. Неправильный монтаж дымоотводной системы может повлечь за собой задымление или открытое возгорание. В данной статье мы рассмотрим все тонкости обустройства домашнего дымохода и камина.

Типы каминов и варианты монтирования
Виды каминов

·        Мраморные;

·        Гранитные;

·        Чугунные;

·        Металлические.

Установка камина может осуществляться различными вариантами. В готовом доме изменить интерьер непросто, поэтому установка ведется прямо на пол. В здании с бетонными полами не требуется заливки фундамента, кирпичи можно укладывать прямо на бетонные перекрытия.

Обустройство дымохода и выбор материалов

Монтаж всех каминных дымоходов в целом производится по одним и тем же правилам, так как схема и комплектующие в различных вариантах не сильно отличаются друг от друга.

На данный момент самым распространённым материалом для монтажа дымохода являются металлические сэндвич – трубы. Между двумя стенками располагается слой базальтового наполнителя, предохраняющего от прогорания. Кладка из кирпича является весьма дорогостоящим вариантом, а также не совсем практичным, так как на поверхности кирпичей скапливается большое количество копоти и сажи, которую достаточно непросто вычищать. При правильной эксплуатации срок службы составит не более 10 лет.

Как монтировать дымоход?

Порядок монтирования дымохода

1.        Перед каминной топкой устанавливается участок обычной трубы.

2.        Далее монтируется утеплённая шайба с рифленой структурой.

3.        На шайбу устанавливается оставшийся участок трубы с выходом на крышу.

Все соединения в системе должны быть герметичны, поэтому тщательно промазывайте герметиком все стыки и соединения.

Тепло в правильно смонтированной системе с воздушным отоплением будет распределяться равномерно, что позволяет уменьшить нагрузку на отдельный узел, что в свою очередь ведёт к увеличению срока эксплуатации камина.

Технология изготовления

Если вы все —  таки решились на самостоятельное изготовление камина без применения покупных комплектующих, то вам стоить предусмотреть множество нюансов, соблюдая которые вы сможете создать уютное место для домашнего отдыха своими руками.

Самой простой и дешевой конструкцией, доступной для каждого, является камин из блоков.

При покупке материала для стен убедитесь в том, что он способен работать в предполагаемых условиях эксплуатации и в заявленном температурном режиме.

Инструменты и материалы

Для того, чтобы собрать камин, вам понадобится следующие инструменты:

·        Шуруповерт;

·        Перфоратор с ударными и сверлильными насадками;

·        Набор шпателей различного размера;

·        Миксерная насадка для размешивания раствора;

·        Плиткорез;

·        Болгарка с диском по камню или бетону;

·        Инструменты для разметки (карандаш, маркер и т.д.)

·        Отвес или гидроуровень.

Конкретно для сборки самого камина нужны;

Красный и облицовочный кирпич (объёмы закупок зависят от нескольких факторов: если установка ведется на деревянный пол, то высота камина не должна быть более полуметра. Так как постоянное статическое давление может привести к обрушению пола, а вследствие и всей конструкции.

От качества подобранного инвентаря и материалов напрямую зависит конечный результат.

Технология монтажа камина и дымохода

Установка камина и монтаж дымохода своими руками – сложный процесс, требующий знаний и минимальных навыков в области строительства. Если у вас есть средства и возможности для приглашения профессионалов, то не стоит её пренебрегать. Проведение отделочных работ и заливка основания требует точности, чтобы получилась надёжная и красивая конструкция.

При выборе места для камина стоит учитывать сразу несколько факторов:

·        Фундамент;

·        Внутренний интерьер;

·        Фасад здания.


В начале работ необходимо оценить крепость перегородок на крыше, а также прочность балочных перекрытий на полу.

Изображение изделия на бумаге отображает конструкционные особенности и учитывает особенности планировки.

Проведение подготовительных работ перед монтажом

Установка дымохода камина на улице проводится после подготовки отверстия в крыше. Внутри помещения тщательно подготавливается место для заливки фундамента или установки постамента.

Монтаж

Монтаж всех типов каминов не имеет принципиальных отличий.  Порядок действий на начальных этапах един и различия начинаются на конечных этапах.

Подготавливаем ровную поверхность, делаем ориентир в виде отвеса. Для заливки можно использовать цемент обычного качества, однако если в доме избыточная влажность, то требуется раствор с добавлением присадок и водоотталкивающих примесей.

Укладка осуществляется на пространстве несколько больше, чем камин. Рекомендуется применение широкопрофильной гранитной плитки, которая способна выдержать огромное давление.

На данном этапе подготавливается основа для чугунной емкости или арки, выкладываемой из кирпича. Полость, создаваемая с помощью кладки, обеспечивает поступление воздуха к воздухозаборной системе и вытягивает дым наружу.

Далее для различных типов каминов следует свой порядок действий.

Подключение вентиляции

Самым важным этапом в создании будущего домашнего очага является правильное подключение к вентиляционной шахте. Если камин полностью выполнен из кладки, то следует позаботиться о отверстиях, в которые будет поступать воздух и обеспечивать тягу. Это позволит огню долго и равномерно гореть, а также положительно скажется на выходе дыма из системы.

 При выборе вентиляции следует учитывать особенности конструкции. В металлическом камине тяга гораздо лучше, чем в кирпичном, так на стенках практически не оседает сажи и копоти.

Облицовка

Наружная отделка каминов выполняется исключительно из невоспламеняющихся материалов. Наиболее популярным вариантом является керамическая плитка, стилизованная под натуральный камень. Данный вариант имеет презентабельный внешний вид, при этом разительно отличается в стоимости от гранитных или каменных плит. Яркая цветная мозаика также станет прекрасным украшением для камина.

Наиболее экономным вариантом является использование штукатурки. Для стенок, на которые будет оказываться постоянное тепловое воздействие потребуется жаропрочный раствор. После нанесения штукатурки её поверхность можно окрасить в цвет интерьера или украсить рисунком.

Соблюдение мер пожарной безопасности

Огонь – опаснейшая стихия, потеря контроля над которой может стоить жизни или всего имущества. При монтаже дымохода и камина следует уделить особое внимание мерам пожарной безопасности:

·           Между дымоход и деревянными кровельными балками следует делать зазор не менее 25 см;

·           Участок перед топкой должен быть обшит огнеупорным материалом во избежание попадания иск на воспламеняющуюся поверхность;

·           Мебель и любые ткани следует держать подальше от огня;

·           Все деревянные элементы, имеющие непосредственную близость с камином, следует обрабатывать глиной или огнеупорным раствором.

Камин – прекрасное место для домашнего отдыха, гордость любого хозяина.
Тщательная подготовка к его изготовлению и грамотный подход к выбору материалов
позволит вам наслаждаться домашним очагом длительный срок. При этом не стоит
пренебрегать постоянными проверками состояния дымохода и вентиляционной
системы.

Как правильно установить дымоход своими руками?

Самостоятельный монтаж дымохода в частном доме или бане является одним из ответственейших этапов строительства. Вне зависимости от того, какой источник отопления используется, требуется знать, как установить трубу дымохода для обеспечения эффективного функционирования отвода из помещения продуктов горения. Опираясь на современные источники информации, самостоятельный монтаж не составит труда, а безопасность конструкции будет достигнута.


Показатели эффективности

Существуют требования, которым должен отвечать корректно установленный дымоход. В результате их правильного соблюдения достигается следующее:

  • стабильная тяга, поддающаяся регулированию, отсутствие вихрей, правильное распределение потока воздуха;

  • минимальные потери тепла, высокий коэффициент полезного действия;

  • практически полное отсутствие конденсата;

  • длительность эксплуатации без появления признаков деформации устройства;

  • безопасность;

  • простота в обслуживании.

Построение дымоотвода должно соответствовать правилам строительства, а также рекомендациям и инструкциям, которые указывает производитель используемого оборудования во избежание некорректной работы получившегося контура.

Виды

На современном рынке представлено множество вариантов систем отведения дыма, используемых для установки дымохода в доме своими руками, среди них:

  • кирпичные трубы;

  • керамическая система;

  • модульная система, выполненная из нержавеющей стали.

Первые два вида являются более трудозатратными в процессе монтажа по сравнению с последним, именно поэтому самыми распространенными являются стальные дымоотводы, установка которых рассмотрена ниже.


Преимущества металлических систем

Помимо того, что конструкции из металла имеют низкую стоимость, они обладают множеством преимуществ:

  • минимальное накопление сажи благодаря гладкости стенок;

  • прогрев корпуса в краткие сроки;

  • отсутствие необходимости в построении фундамента благодаря небольшому весу устройства;

  • простота монтажа и дальнейших ремонтных работ.

Способы расположения

По способу вывода трубы существуют наружные и внутренние отводы дыма. Для того, чтобы правильно установить дымоход в доме, необходимо учесть особенности установки при каждом методе расположения конструкции.

Наружный

Подобный способ пользуется большой популярностью, поскольку является наиболее безопасным. Однако, он имеет свои плюсы и минусы.


Преимущества:

  • обеспечение хорошей тяги, поскольку количество поворотов минимально;

  • сохранение внутренней площади дома;

  • простота установки;

  • не требует нарушения кровли.

Недостатки:

  • в ряде случаев требуется разрешение, выдаваемое архитектурным отделом;

  • нарушение эстетичного наружного вида;

  • требуется дополнительная теплоизоляция;

  • снижение изоляционных показателей стены, используемой для вывода трубы.

Для правильной работы изделия требуется прочное прилегание к стене и использование качественных утеплительных материалов. В противном случае срок использования трубы значительно сократится, а качественные характеристики будут снижены.

Внутренний

Стандартным способом устройства отвода считается его вывод через кровлю. Однако, данный метод является более пожароопасным.

Преимущества:

  • дымовой газ практически не охлаждается, а конденсат образуется минимально;

  • труба служит дополнительным источником тепла, повышая КПД конструкции;

  • большая устойчивость за счет отсутствия воздействия ветра или дождей;

  • не требует использования дополнительных теплоизолирующих материалов;

  • увеличение периода эксплуатации.

Недостатки:

  • риск возгорания выше, чем у внешней системы;

  • требуется жесткое соблюдение противопожарных норм;

  • задействование площади помещения;

  • более сложный монтаж из-за необходимости проведения труб через перекрытия, крышу и кровлю;

  • необходимость в тщательной герметизации участка кровли, используемой для отвода.


Способы установки труб

Используя при постройке дымохода труб типа сэндвич или модульных одностенных, необходимо выбрать наиболее подходящих способ сборки:

  • по конденсату: нижняя более узкая часть элемента вставляется в более широкую часть того, что был установлен ранее. Таким образом исключается попадание конденсата в утеплитель. Данный способ наиболее часто используется для уличных отводов;

  • по дыму: противоположно первому способу узкая часть направлена вверх. Благодаря этому улучшается тяга.

Инструкция по монтажу

Процесс установки дымохода своими руками реализуется в несколько этапов по направлению вверх от патрубка.

Следует учитывать особенности материала и обязательно размещать трубы около опорной стены без опоры на отопительные приборы. Если контур фиксируется в центре комнаты, то вокруг него устанавливается кирпичная шахта или конструкция из пеноблоков.

Подготовительный этап

Дымоход нужно установить после выполнения подготовительных работ:

  • нарисовать схему контура, обозначить элементы конструкции;

  • посчитать сечения, длину, углы изгибов;

  • нанести на стену осевую разметку и отверстия для вывода труб через кровлю или стену;

  • вырезать отверстия;

  • защитить стены, которые примыкают к конструкции, противопожарным материалом.


Установка по внутренней схеме

Первым делом требуется подсоединить трубу к теплогенератору в соответствии с конструкторскими особенностями второго:

  • в том случае, если патрубок располагается сверху, с ним соединяется отрезок прямой монотрубы. После необходимо прикрепить трубу к стене, чтобы снизить на нее давление, хомутами или кронштейнами;

  • в случае, если отвод располагается в вертикальном положении, то отдельный отсек, отводимый под конденсат, не нужен;

  • если для владельца принципиален монтаж сборника конденсата, то требуется:

  • первый элемент установить в прямом положении;

  • через 50 см зафиксировать отвод под углом 45 градусов;

  • создать участок под наклоном;

  • присоединить тройник с углом 45 градусов, вверх которого выводится дальнейшая конструкция, а вниз – емкость для конденсата;

  • если патрубок располагается сбоку, то сначала монтируется тройник на 90 градусов. Сверху собирается дымоход, а снизу – сборник конденсата.

Боковое соединение осуществляется после установки низа устройства на опорной площадке. Затем реализуется наращивание трубы с учетом следующих требований:

  • стыки должны быть промазаны огнестойким герметичным материалом;

  • трубы должны крепиться к стене на расстоянии 1.5-2 метров;

  • участки, располагаемые горизонтально, не должны быть длиннее 1 метра.

Монтаж по внешней схеме

Принцип установки не отличается от внутренней системы, но существует ряд требований:

  • ревизионный отдел находится вне помещения;

  • переход к сэндвичу реализуется в 30 см до отверстия выхода и не ближе 50 см до патрубка теплового генератора.

В данном случае крайне важно обеспечить утепление всех элементов конструкции.

Полный перечень составных частей конструкции представлен на сайте интернет-магазина «Теплов и Сухов – Недвижимость». Доставка товаров доступна по всей России!

Как установить керамический дымоход — Торговая Гильдия

В отличие от монтажа кирпичной печной трубы, керамический дымоход для котла или печи установить несложно. С такой работой можно справиться самостоятельно.

Материалы и инструменты

Решив купить керамический дымоход, проследите, чтобы все необходимые комплектующие и расходные материалы были в наличии.

Количество блоков необходимо подбирать так, чтобы высота дымохода была не менее 5 м. В противном случае тяга в трубе будет недостаточной. При расчете высоты следует также учесть, что труба должна быть выше:



  • основания плоской крыши на 1,2 м;
  • конька скатной кровли на 0,5 м.

Кроме основных блоков конструкции потребуются:

  • блок-основание;
  • переходный элемент для присоединения дымохода к отопительному агрегату;
  • тройник, позволяющий осматривать и очищать трубу;
  • конденсатосборник.

Возникли вопросы? Обращайтесь к консультантам компании «Торговая гильдия». Они подберут для вас комплектацию системы, а также рассчитают оптимальную высоту в зависимости от особенностей дома.

Для монтажа дымоходной системы из керамики вам понадобятся:

  • специальный кислотостойкий раствор для скрепления керамических частей;
  • раствор для кладки бетонных блоков. Чаще всего используют цементно-песчаную смесь;
  • емкость для замешивания раствора;
  • болгарка;
  • кельма;
  • строительный уровень.

Перед тем, как установить керамический дымоход, проверьте, способно ли фундаментное основание выдержать нагрузку керамической системы. Если общий вес конструкции превышает 400 кг, для нее может потребоваться отдельный фундамент.

Выполнение монтажа

После необходимых подготовительных мероприятий можно приступать к монтажу дымоходной системы. Керамический дымоход собирается по типу конструктора. Чтобы система была безопасной и функциональной, рекомендуем соблюдать инструкции производителя, в которых подробно указано, как установить трубу дымохода.

Работы проводят в следующем порядке:

  • устанавливают блок-основание дымохода;
  • монтируют переходник для подключения к агрегату отопления;
  • собирают дымоходную трубу;
  • выполняют теплоизоляцию конструкции;
  • оформляют верхнюю выступающую часть трубы.

Монтаж керамических блоков, их защиту теплоизолирующим огнестойким материалом и установку бетонных блоков производят параллельно. При монтаже необходимо следить, чтобы стыки керамических элементов были надежно загерметизированы. Это же требование касается примыкания деталей системы к котлу отопления.

Нежелательно, чтобы стыки блоков совпадали с плитами межэтажных перекрытий. Если такое произошло, потребуется дополнительная теплоизоляция.

Внешнюю выступающую часть трубы армируют металлической вкладкой, бетонируют, а затем оформляют декоративной облицовкой. В качестве декора можно использовать любой негорючий материал: облицовочный кирпич, черепицу, сланец.

Строгое соблюдение инструкций производителя гарантирует организацию безопасного, функционального дымохода. Если домовладелец не обладает достаточным опытом выполнения монтажных работ, лучше воспользоваться услугами мастера.

Компания «Торговая гильдия» реализует надежные дымоходные системы и комплектующие к ним. Мы:

  • предлагаем только качественные системы европейского производства;
  • оказываем помощь в расчете и подборе комплектующих;
  • доставляем оборудование на объект.

Позвоните нам, и менеджер компании подберет выгодный и оптимальный по характеристикам вариант оборудования для вашего дома. Весь ассортимент товаров представлен в нашем магазине.

Как установить заглушку дымохода

Что нужно знать, чтобы установить заглушку дымохода —

Вы убеждены. Вам действительно нужна крышка дымохода, чтобы дождь не повредил дымоход, а белки, еноты и летучие мыши не поселились. Вы тщательно измерили дымоход (дымоходы) и заказали правильный колпачок дымохода. Пока вы ждете его прибытия, подумайте несколько минут о его установке. Вот как установить заглушку или заглушки дымохода:

Во-первых, если к вашей заглушке дымохода прилагаются инструкции от производителя, следуйте им неукоснительно, а не используйте описанные ниже общие процедуры.

Заглушки дымоходов крепятся с помощью четырех основных механизмов: винты , клей для заглушек , термостойкий силикон или фрикционная посадка.

Крышки дымоходов могут крепиться к четырем поверхностям:

  • внутри дымохода,
  • снаружи дымохода,
  • до вершины дымохода или
  • наружу, вертикальные края дымохода.

То, как ваша конкретная крышка дымохода крепится к дымоходу или дымоходу, зависит от ее стиля.См. приведенные ниже инструкции, чтобы получить указания по установке дымохода вашего типа.

Обратите внимание, что колпаки дымохода изготовлены из листового металла и могут иметь острые края, поэтому используйте защитные перчатки при обращении и установке колпака дымохода.

Чтобы получить инструкции по установке крышки дымохода,
нажмите на тип крышки дымохода, которую вы будете устанавливать.

Как установить заглушку дымохода, которая подходит для одного дымохода

Если у вас есть заглушка для дымохода с одним дымоходом, которая надевается на дымоход, просто наденьте ее на дымоход.Он должен покрывать верхний 1 или 3 дюйма дымохода. Убедитесь, что между верхней частью дымохода и крышкой дымохода есть расстояние не менее 5 дюймов, чтобы обеспечить хороший поток воздуха. Теперь плотно затяните винты со всех сторон крышки дымохода.

Наденьте заглушку дымохода на дымоход,
, закрывая дымоход не менее чем на один дюйм,
и плотно затяните винты (см. красные стрелки вверху)
со всех сторон дымохода. шапка.

 Как установить внутреннюю крышку дымохода для круглого дымохода из глиняной плитки

Если у вас есть внутренняя крышка дымохода для круглого дымохода из керамической плитки, просто вставьте ее в дымоход для плотной посадки с трением.



Затем загерметизируйте стык силиконовым герметиком .





 Как установить колпак дымохода с фрикционной посадкой внутри металлического дымохода

Если вы устанавливаете колпак дымохода внутри металлического дымохода, плотно вставьте его в дымоход и загерметизируйте силиконовым герметиком .






Для дымохода с двумя или более концентрическими металлическими трубами (дымоход с воздушным охлаждением) потребуется особый тип колпака для дымохода, который обеспечивает надлежащий поток охлаждающего воздуха от трубы к трубе. Вставьте такие заглушки в самую внутреннюю часть трубы. Воротник должен закрывать наружную часть трубы.





Чтобы установить внутреннюю заглушку дымохода
в металлический дымоход, просто плотно вставьте заглушку в дымоход.

Заглушка дымохода с компрессионной посадкой, вид снизу

Чтобы установить заглушку дымохода с компрессионной посадкой, сожмите перекрывающиеся части в нижней части заглушки дымохода (как показано слева) и вставьте их в дымоход.Когда вы отпустите, перекрывающиеся части плотно откроются внутри вашего дымохода, надежно удерживая крышку дымохода в дымоходе.

Последнее обновление: Susan, .

Как установить заглушку дымохода

Воспроизведение видео не поддерживается

Заглушка дымохода надевается на дымоход и крепится к верхней части дымохода.

Установка колпака на дымоход может помочь предотвратить повреждение дома плесенью, грибком и влагой, а сетчатая клетка снижает опасность возгорания и не дает птицам, белкам и другим животным проникнуть в дымоход.

  • Прежде чем купить колпак для дымохода, измерьте верхнюю часть дымохода, также называемую «короной», а также отдельные дымоходы, которые необходимо закрыть. У нас здесь два дымохода, и было трудно найти колпачок с размером основания, который был бы больше, чем два отверстия вместе взятые, но меньше, чем корона.
  • После сухой установки крышки удалите отслаивающийся раствор или герметик с верхней части дымохода.
  • Крышка этого типа представляет собой шарнирную клетку с фланцами вокруг основания.Используйте дрель со сверлом по каменной кладке, чтобы просверлить направляющие отверстия в бетонном своде в нескольких точках вдоль каждой стороны клетки. Затем вверните шурупы через фланец в эти отверстия, чтобы прикрепить клетку к короне.
  • Прикрепите «крышу» крышки к клетке. В этом случае есть четыре винта, которые крепят верхнюю часть на месте.
  • Если коронка в плохом состоянии, замешайте раствор, чтобы заполнить трещины. С помощью шпателя распределите раствор по поверхности, включая фланец колпака дымохода.Вылепите раствор так, чтобы он спускался от центра кроны во всех направлениях. Это будет способствовать тому, чтобы вода стекала с кроны, а не образовывала лужи.
Предыдущая статьяФарфоровая плитка MS InternationalСледующая статьяКак удалить мех вниз над кухонными шкафами

Опираясь на свою 40-летнюю карьеру в области реконструкции, Дэнни более десяти лет работал экспертом по благоустройству на каналах CBS The Early Show и The Weather Channel. Его обширный практический опыт и понимание отрасли делают его незаменимым помощником во всех вопросах, связанных с домом — от советов по простому ремонту до полной реконструкции и помощи домовладельцам в подготовке их домов к экстремальным погодным условиям и временам года.

Установка облицовки дымохода дровяной печи

 «Если отдельно стоящая дровяная печь или очаговая печь выводится в дымоход с увеличенным дымоходом, в необлицованный дымоход или в дымоход с поврежденной каменной облицовкой, дымоход должен быть переоснащен металлическим или кирпичная кладка».

— Кодовая книга WABO (из NFPA 211)

В: Мы собираемся купить новую дровяную печь, и наш местный дилер отказывается ее устанавливать, если мы не купим вкладыш из нержавеющей стали, который полностью выходит из верхней части дымохода.Нам действительно нужно это делать? Если да, то можем ли мы сделать это сами?

A: Есть четыре ситуации, связанные с вашим существующим дымоходом, которые могут привести к тому, что ваш орган по нормам и правилам потребует облицовку из нержавеющей стали для установки дровяной печи:

  1. Существующая дымовая труба не облицована. В прошлом некоторые каменные дымоходы строились вообще без вкладыша. Без вкладыша древесные выхлопы могут просачиваться через растворные швы в дом. Кроме того, жидкий креозот в конце концов растворит связующее в растворе и впитается в швы, пока не загорится сам дымоход!
  2. Существующая дымовая труба облицована, но облицовка треснула или повреждена.Кладочные вкладыши для дымоходов сделаны из глины или пемзы, которые могут треснуть из-за пожара в дымоходе, оседания или других причин. Трещины в облицовке дымохода из пемзы или глины будут пропускать дым и жидкий креозот, что приведет к тем же проблемам, которые описаны выше.
  3. Существующая дымовая труба облицована, но облицовка слишком велика. Слишком большие дымоходы вызывают множество проблем, таких как проникновение дыма в дом, когда они холодные, перегрев печи, когда они, наконец, нагреваются, и чрезмерное образование креозота, которое приводит к пожарам в дымоходах.Кодекс запрещает выпуск любой дровяной горелки в дымоход с площадью поперечного сечения (CSA), которая более чем в три раза превышает площадь поперечного сечения воротника дымохода на печи. Таким образом, если ваша печь оснащена 6-дюймовым воротником дымохода (площадь квадратного сечения 28 кв. дюймов), площадь дымохода должна быть менее 84 дюймов (3 x 28). Другими словами, если диаметр дымохода превышает 10 дюймов (78 квадратных дюймов) или 9 дюймов x 9 дюймов (81 квадратный дюйм), вы должны установить 6-дюймовую трубу из нержавеющей стали. Это правило ужесточается, если одна или несколько поверхностей дымохода находятся на наружной стене, поэтому он подвергается воздействию наружной температуры по всей своей длине: в этих случаях площадь поперечного сечения дымохода не может превышать двухкратное поперечное сечение дымохода. воротник дымохода, поэтому вы должны перестроить, если существующий дымоход больше 8 дюймов или 7 дюймов x 7 дюймов.
  4. Существующий дымоход имеет воздушное охлаждение, как и изготовленный металлический дымоход для дровяных каминов с нулевым зазором. Охлаждение выхлопных газов из герметичной дровяной печи приводит к резкому восходящему потоку воздуха, утечке дыма и чрезмерному образованию креозота. Установка вкладыша с верхней уплотнительной пластиной создает изоляцию мертвого воздуха, чтобы устранить эти проблемы.

Наш комплект вкладышей Forever Flex для дровяных печей состоит из дождевика, верхней пластины, отрезка гибкой трубы из нержавеющей стали, тройника с нижней крышкой и съемным патрубком, а также тюбика высокотемпературного силиконового герметика для крепления верхняя плита к дымоходу. Чтобы узнать цены, нажмите здесь.

Установка облицовки дымохода на самом деле не требует больших механических способностей, и многие из наших онлайн-клиентов предпочитают делать это самостоятельно.

Вот как:

Заглушка от дождя Для установки нашего комплекта облицовки дымохода дровяной печи вам потребуются:
* рабочие перчатки (кромки деталей из нержавеющей стали ОСТРЫЕ)
* резак, шлифовальный станок или пила для увеличения отверстия заслонки для установки очага камина.
*пистолет для нанесения силиконового герметика
*ножницы для листового металла для обрезки излишков гибкой нержавеющей стали
*стандартная отвертка для затягивания хомутов на тройнике, крышке тройника, верхней пластине и дождевике

Верхняя пластина Сначала прикрепите крышку тройника к нижней части тройника и затяните хомут с помощью отвертки.

Flex Pipe Снимите носик тройника, ослабив хомут с помощью отвертки, и оставьте его внизу, поднимая все остальные части футеровки на крышу. Прикрепите тройник к нижней части гибкой трубы, затянув хомут, и опустите этот узел в дымоход. Попросите вашего партнера внизу выровнять тройник с отверстием для наперстка в дымоходе и прикрепить носик, затянув ленту.

Тройник со съемным патрубком Отрежьте лишнюю гибкую трубу в верхней части ножницами для листового металла, оставив 4″ выступающих над вершиной дымохода или облицовочной плиткой.Поместите верхнюю пластину в сборе на выступающую гибкую трубу и прикрепите ее к верхней части дымохода или плите дымохода с помощью высокотемпературного силиконового герметика. Затяните хомут верхней пластины вокруг гибкой трубы. Наденьте дождевик на воротник-стойку на верхней пластине и затяните резинку на кепке.

Крышка тройника Внизу вставьте выступ тройника в отверстие для наперстка и прикрепите трубу печи (примечание: чтобы сделать этот фитинг, необходимо будет обжать либо наконечник тройника, либо трубу печи).
Чтобы просмотреть короткий фильм, показывающий установку тройника с изоляцией Super Wrap Insulation, щелкните стрелку ниже:

Примечание. Каждая организация по кодированию выбирает стандарты, регулирующие установку и использование приборов и дымоходов в своей юрисдикции, и может изменять спецификации кодов по своему усмотрению.Вышеупомянутая спецификация взята из Свода правил установки дровяных печей Вашингтонской ассоциации строительных чиновников и NFPA 211 и может не отражать требования кодекса в вашем регионе. Обратитесь в свой орган по кодированию для получения информации о местных правилах.

Производители, которые представляют устройство в признанную лабораторию для испытаний на безопасность, могут получить специальный список вентиляции для этого устройства, который может быть принят вашим органом по стандартизации вместо требований стандартного кода.Эти списки уникальны для каждой модели, и их можно найти в руководстве по установке.

90-градусные сквозные дымоходы

Установка 90-градусных сквозных стенных дымоходов.

Дымоход класса А 90 градусов через стену Внешняя установка

Установка через стену под углом 90 градусов – это установка, при которой труба печи изгибается через стену под углом 90 градусов. Для минимизации лучистой теплопередачи дымохода класса А устанавливается настенный патрубок, который соединяется с тройником на внешней стороне конструкции.Тройник поддерживается полкой, на которой находится определенное количество дымохода класса А. В многоэтажных приложениях требуется дополнительная поддержка.

  • Решение для ситуаций, когда нет другого выхода, кроме установки дымоходной системы снаружи строения из-за планировки, дизайна, строительных ограничений или препятствий.
  • В коммерческих целях или в тех случаях, когда используется система центрального отопления, которая не позволяет дымоходу остыть, это жизнеспособная система дымохода.
  • Дорого. Для установки под углом 90 градусов требуются дополнительные компоненты, такие как настенный коух, тройник, опоры, ограждение, дополнительная рабочая сила и другие материалы.
  • Внешние дымоходы подвержены воздействию непогоды. Когда дымоход остывает, он не будет дуть до тех пор, пока не будет применено достаточно тепла, чтобы заставить холодный воздух, спускающийся по нему, снова подниматься вверх.
  • Наружные дымоходы требуют большего ухода, поскольку они не нагреваются так сильно, как внутренние дымоходы.Колебания температуры создают конденсат внутри дымохода, особенно в секциях патрубка и тройника. Конденсат + древесный дым = накопление креозота, который может гореть как ракетное топливо.

Примечание. Перед тем, как зажечь спичку, наружные дымоходы обычно необходимо прогреть, чтобы создать сквозняк. Мы рекомендуем использовать все внешние дымоходы, если это возможно, для предварительного нагрева дымохода, чтобы он создавал тягу, а не заполнял конструкцию дымом. В холодном дымоходе не будет тяги.

Насколько сложно установить?

Умеренный.Приблизительно 12-16 часов для пользователей с небольшим опытом, 6-8 часов для пользователей с продвинутыми знаниями в области строительства (кожух дымохода, дополнительные уровни или смещения = дополнительное время).

При установке дымохода под углом 90 градусов через стену сначала необходимо определить место выхода дымохода из конструкции. Из чего построена внешняя стена, в которую будет устанавливаться настенный наперсток? Если он в рамке, вы удалите шпильки или вам придется вырезать шпильку? Это несущая стена или потребуется дополнительный каркас? Есть ли что-нибудь снаружи, например, окна, линии электропередач или выступы, где дымоход будет крепиться к боковой части конструкции? Если вы живете в районе, где бывают сильные снегопады, куда также будет скатываться снег с крыши? Если ваш дымоход находится на склоне, вам следует подумать о другом месте или использовать устройство защиты от снега, чтобы дымоход не опрокинулся.

В многоэтажных зданиях убедитесь, что у вас есть безопасные места для установки опорных кронштейнов, способных выдержать вес дымохода, который может достигать нескольких сотен фунтов. Ваш дымоход должен быть как минимум на 2 фута выше, чем что-либо в пределах 10 футов от него.

Установка настенного наконечника . Настенная втулка предназначена для предотвращения передачи тепла в горючую наружную стену. Он также стабилизирует дымоход, обеспечивает переход между печной трубой и дымоходом класса А и защищает от непогоды.Настенный наперсток предназначен для установки между стенными стойками диаметром 16 дюймов. Это один из наиболее важных компонентов в сборке, и его необходимо правильно установить. Если вы проходите через негорючую стену (например, бетонную), вам понадобится коронный бур, чтобы пробить большое отверстие. Если стена из шлакоблока или кирпича, вы можете аккуратно удалить материал, просверлив небольшие отверстия в форме диаметра дымохода, а затем удалить материал с помощью молотка и зубила. В этом типе установки ваш настенный наперсток может представлять собой стальную трубу, которая вмуровывается в каменную стену.

Обратите внимание: в случае возгорания дымохода тепло будет накапливаться быстрее в горизонтальной части установки под углом 90 градусов, чем в вертикальной. Имейте это в виду и примите меры для уменьшения передачи тепла горючим материалам.

Тройник дымохода . Тройник представляет собой пересечение горизонтальной и вертикальной сторон под углом 90 градусов к стене. Это место, где происходит наибольшая турбулентность внутри дымоходной системы: между 90-градусным изгибом трубы печи и 90-градусным изгибом внутри тройника.Это также место, где теплый воздух встречается с холодным. Внутренняя труба печи будет отводить окружающее тепло, в то время как внешний дымоход будет холодным и позволит холодному воздуху проходить вниз, когда прибор не горит, создавая конденсат. Это также область, в которой будут образовываться самые высокие концентрации креозота. Текущее обслуживание этой секции настоятельно рекомендуется . Надлежащее техническое обслуживание требует удаления печной трубы изнутри, снятия заглушки на тройнике и подметания горизонтального участка внутри стены, чтобы он не засорился или, что еще хуже, не воспламенился.

Еще одно примечание: В нижней части тройника есть заглушка для очистки. Снимите его, чтобы получить доступ к дымоходу снизу. Имейте это в виду при установке дымохода, чтобы обеспечить как можно больший доступ. Зимой будет намного проще чистить любую дымоходную установку с земли, чем подниматься по лестнице.

Опора тройника . Тройниковая опора является еще одним очень важным компонентом в установке под углом 90 градусов, так как она выдерживает вес опирающейся на нее дымовой трубы, который может составлять несколько сотен фунтов.Ножки Т-образной опоры должны находиться над шпильками внутри стены, за исключением случаев, когда толщина наружной обшивки превышает 1,5 дюйма. Если ножки не выровнены по шпилькам, а толщина обшивки менее 1,5 дюймов, вам следует открыть полость в стене и добавить необходимый каркас, чтобы выдержать нагрузку.

Настенные кронштейны . Настенные кронштейны используются для стабилизации дымохода из стороны в сторону, а некоторые также способны выдерживать вертикальную нагрузку. В многоэтажных зданиях в дополнение к тройниковой опоре требуется дополнительная вертикальная опора. Они должны быть прикреплены к краевой балке на каждом этаже, которая, по сути, находится на уровне пола, так как в этой области есть много материала для крепления.

Софиты и выступы . Софты и выступы расширяют линию крыши за пределы конструкции. Если ваши размеры не превышают 14″, вы можете выступать за свесы без необходимости резать или модифицировать фасцию, желоба или софиты. Выступы, которые простираются на 24 дюйма или более, довольно легко проникают, не имея дело с фасциями или водосточными желобами.Некоторые люди предпочитают использовать здесь смещения и выходить за выступ, но это создает проблемы с очисткой и поддержкой, потому что над выступами нет ничего, что могло бы поддерживать дымоход.

Удлиненные опорные кронштейны дымохода . Ваша система дымохода должна заканчиваться не ниже 2 футов над чем-либо в пределах 10 футов. Это может поставить дымоход довольно высоко над фасцией конструкции крыши с крутым уклоном. Эти кронштейны действуют как штативы и стабилизируют дымоход от сильного ветра.

Как установить дымоход

Правила установки дымохода

В каждой стране существуют свои правила установки дымохода. Вам следует всегда обращаться в соответствующие органы в вашей стране, чтобы убедиться, что вы соблюдаете правила и положения. Здесь вы найдете руководство по некоторым часто действующим правилам и положениям.

При установке дымохода не должно быть опасности:

  • Пожар
  • Взрыв
  • Вредный конденсат
  • Отравление
  • Риски для здоровья

Спросите у трубочиста

В случае сомнений проконсультируйтесь со своим трубочистом.

Часто вам разрешается установить собственную дровяную печь и дымоход, но не забудьте получить одобрение вашего трубочиста, прежде чем вы начнете его использовать.

Освободить место для трубочиста

При установке дымохода помните, что дымоход и дымоход можно чистить.

Дымоход также должен быть доступен для внешнего осмотра. Трубочист может оценить, нужно ли устанавливать небольшие ступеньки на крыше.

Где разместить дымоход?

В домах, в которых уже есть дровяная печь, вопрос о том, где разместить дымоход, будет очевиден, но если вы строите или перестраиваете дом, есть некоторые вещи, которые вы должны учитывать.

Вот список общих рекомендаций:

  • Дровяную печь желательно размещать в центре дома, чтобы обеспечить оптимальное распределение тепла по комнатам дома.
  • Функции и дизайн.
  • Выбрать место для дымохода, не проходящее через несущую конструкцию дома. Это усложнит установку.
  • Вы должны всегда проверять, чтобы расстояние между дровяной печью и дымоходом и их окружением соответствовало существующим требованиям
  • Дровяную печь нельзя ставить на легковоспламеняющуюся поверхность.

Какой высоты должен быть ваш дымоход?

Высота дымохода должна обеспечивать наилучшие условия для тяги в дымоходе.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
