КАК ПОДКЛЮЧИТЬ РАДИАТОР ОТОПЛЕНИЯ — СОВЕТЫ

Модернизация отопления — важный шаг для всех, кто хотел бы добиться повышения энергоэффективности для своего жилого пространства. В большинстве случаев работы заключаются в подключении новых, более совершенных отопительных устройств. В качестве альтернативы «‎старому чугуну» стоит рассмотреть биметаллический или алюминиевый аналоги.

Разберемся как правильно подключить радиаторы отопления в каждом случае. Часто это не самая простая задача даже для людей с опытом в монтажном деле. Неприятности может создать воздух внутри системы или некачественные комплектующие.

Особенности самостоятельной установки и замены радиаторов отопления

Для старых систем отопления свойственны явные недостатки: неразумное потребление энергии (из-за количества рабочей жидкости в чугунной батарее). Имеют место ошибки проектирования: неправильное расположение, недостаточное или излишнее количество секций. «‎Старый чугун» удерживает в себе на ½ больше воды, чем новые биметаллические блоки. С этим приходится что-то решать.

Это не единственный аргумент, причин модернизации несколько. Если обнаружено повреждение (наличие ржавчины или протечек), старую батарею явно необходимо заменить. Недостаточная тепловая мощность конкретного блока также повод для покупки более энергоэффективной модели. В каждом случае придется ломать голову над тем, как правильно установить радиаторы отопления. Без специальных инструментов и опыта в таком деле никак не обойтись.

Итак, люди интересуются тем, как подключить радиатор отопления, неспроста. Основная задача грядущей модернизации — добиться уюта в доме или квартире с минимальными затратами. Добавление секций или установка более эффективного нагревательного элемента в основном производится в конце отопительного сезона, но исключения присутствуют. Просачивание воды и прочие казусы возникают неожиданно. Во избежание последствий, «‎небольшие аварии» приходится устранять оперативно, часто собственными усилиями. Работа в таких случаях предусматривает:

  • снятие старого блока с предварительным отключением ведущих к стояку труб;
  • добавление нового, более эффективного радиатора;
  • тестовый запуск после проверки целостности уплотнений и фитингов.



Причиной замены радиатора может быть грязь и отложения внутри секции. Подобное явно снижает тепловую мощность. Если игнорировать проблему, придется не только ломать голову над тем, как подключить батарею отопления нового типа, но и заниматься косметическим ремонтом. Модернизация секций не менее актуальна после внутренней или внешней теплоизоляции.

Полезно: Советы, как выбрать обогреватель: топ-5 популярных типов и рейтинг лучших моделей

Какие бывают виды отопительных систем?

Отопление и климатическая техника — самая большая категория в любом строительном супермаркете. Биметаллические радиаторы, которые представлены в таких магазинах, делятся на компактные и вентильные. В первом случае фитинги расположены в четырех углах секции. У вентильных блоков есть два дополнительных штуцера со встроенным клапаном (на нижней стороне). Хотя это не единственная классификация. Более детально стоит отсортировать изделия по количеству подключенных «‎магистралей».

Однотрубная система

При использовании одной трубы теплоноситель распространяется по общему каналу. Представленное решение предусматривают простейший способ монтажа. Разводка не имеет стандартной обратки. Однотрубный принцип подключения экономичен, но не лишен недостатков: температура батарей не регулируется, вода на первых этажах здания часто не прогревается до эффективных температур. В особо суровую зиму это доставляет дискомфорт.

Если в проекте предусмотрено использование общей «‎магистрали», монтаж незамысловат, но требует следования общепринятым стандартам. Неизменное правило: однотрубный радиатор размещают на внешней стене здания, в идеале — возле окна или прямо под ним. При установке убедитесь, что новый блок будет полностью перекрывать всю ширину окна. Только в этом случае система противодействует попаданию холодного воздуха от оконного стекла.

На заметку: Стоит ли покупать мобильный кондиционер: 9 аргументов «за» и 2 «против»

Двухтрубная система

Альтернативное решение, при котором поток (нагретая вода) не идет через все батареи по очереди, предусматривает равномерную транспортировку теплоносителя. Один канал служит для подачи горячей воды, второй — обратка. Двухтрубный принцип позволяет «‎настраивать обогрев» в каждом жилом помещении постройки отдельно (при установке кранов и клапанов). Другие особенности представленного принципа:

Для современных городских построек циркуляция принудительного типа безальтернативна. Даже в коттеджах на 2-3 этажа отопительная система энергонезависима. Для перекачивания рабочей жидкости трубопровод должен быть укомплектован дополнительным источником нагнетания — циркуляционным насосом. С таким прибором можно использовать трубы небольшого диаметра, прокладывая их без уклона.

Что понадобится для установки батарей?

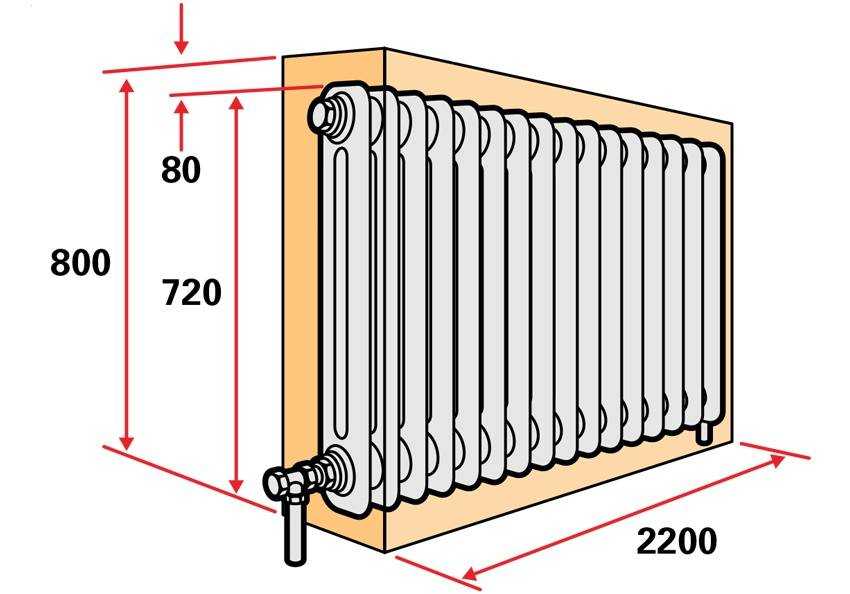

Чтобы отопление вписалось в интерьер, установленная секция должна быть размещена симметрично. Поэтому, перед тем, как подключить радиатор отопления с нижним подключением, нужно провести расчеты и отметить точки крепления. Следовательно, в процессе работ нужны инструменты, помогающие определить центр оконного проема. Лучше использовать лазерный уровень, чтобы найти оптимальное расположение. Кроме нивелира, может понадобиться следующий бытовой инструмент:

  • дрель, отвертка;
  • а также специальный ключ и паяльная лампа.



Сборка биметаллических радиаторов требует оценки максимальной прочности используемой арматуры. При расчете количества кронштейнов необходимо учитывать п. 3.25 СНиП 3.05.01-85: один элемент на 1 м2 панельного отопления. Например, для М-140 это будет 0,254 м2.

Советы монтажникам: Как выбрать заклепочник: 5 подсказок

Как подключить батарею отопления: 3 схемы

Способы добавления радиаторов подбирают в зависимости от типа разводки. В любом случае теплоотдача должна быть эффективной. При выборе конкретного метода учитывают то, квартира или дом будут отапливаться. Разберем каждый метод отдельно.

Как подключить радиатор отопления с нижним типом монтажа

Нестандартную методику чаще применяют при желании скрыть трубы обратки в полу или специальных коробах. В продаже есть десятки моделей, совместимых с таким принципом монтажа. Почти все они имеют шаровые краны внутри кассетной системы. Байпас и прочие элементы тоже встроены производителем, что сделано для упрощения сборки.

Монтаж займет не более 30-40 минут. Просто соберите радиатор, повесьте на стену и настройте подачу воды с помощью фитингов. Подключение нижнего типа не принято выбирать при естественной циркуляции. При такой подаче теплоносителя данный метод не принесет желаемого результата.

Диагональное подключение батарей

Особенность представленного метода в том, что тепло подводится к одной стороне нагревательного блока, проходит через все секции и выводится через отверстие на противоположной грани, к которому подключается труба обратки. Схема применима при использовании длинных блоков, состоящих из 12 и более секций.

Внедрение принципа связано с желанием снизить теплопотери до минимального значения. Применяется для одно- или двухтрубных систем.

Познавательная статья: Как пользоваться штангенциркулем: 6 разъяснений

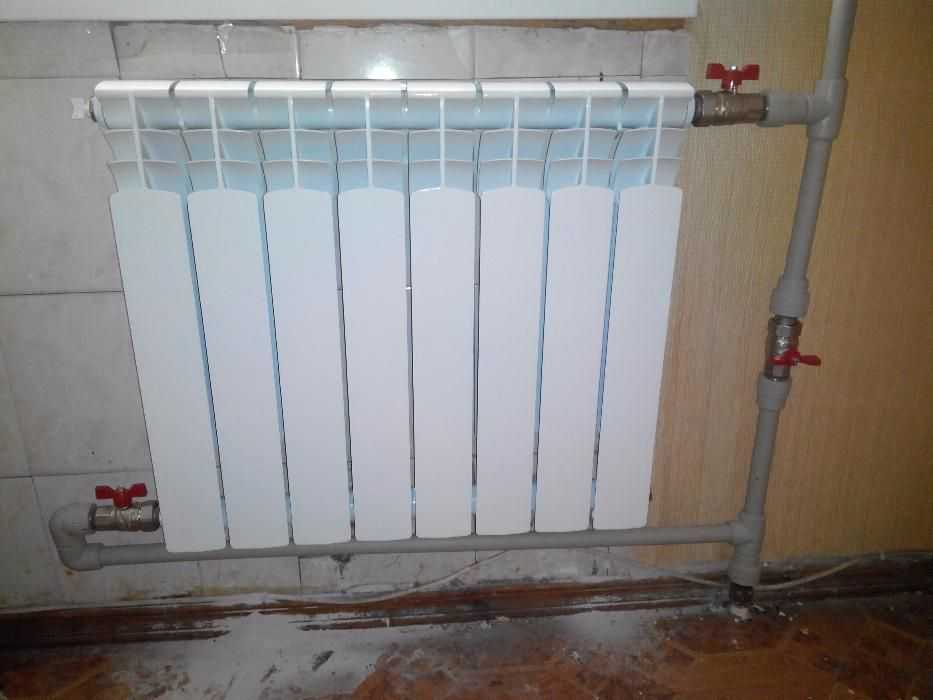

Как подключить радиатор отопления с боковым типом монтажа

Основная особенность представленного способа — подающий и обратный патрубки монтируются с одной стороны радиатора (правой или левой). Метод эффективен при небольшой длине элемента обогрева (не более 5-6 секций).

Боковая система часто встречается в многоэтажных постройках с вертикальным типом подключения. Базовое правило монтажа — не забывайте устанавливать перемычки. Только в этом случае можно будет быстро снять радиатор не нарушая работу всей системы. Не стоит подсоединять таким способом большие блоки во избежание больших теплопотерь.

Подключение батарей отопления своими руками: ошибки и сложности

При модернизации системы следите за тем, чтобы каналы транспортировки нагревателя внутри радиатора были направлены строго горизонтально (или вертикально). Обратка и прямоток — с наклоном в несколько градусов. Это необходимо для снижения давления и предотвращения образования воздушных карманов. Уклон может достигать 5-10 мм при длине вставки 0,5 м (по п. 3.18 СНиП 3.05.01-85). При выборе точек крепления необходимо соблюдение рекомендаций:

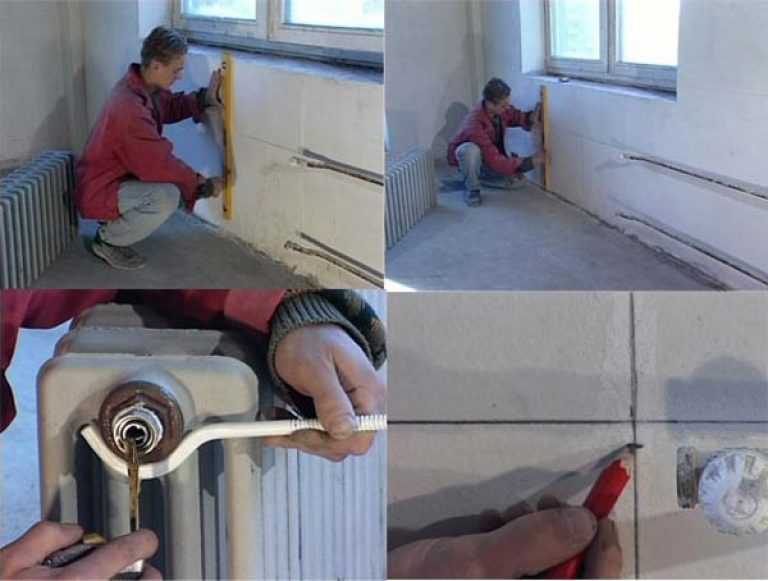

После того как вы сняли старый блок и купили новую модель, следующим этапом будет подгонка монтажного кронштейна по высоте. Когда этого не сделать, подсоединение труб может оказаться проблематичным. Перед тем, как подключить батарею с нижним подключением или боковым, стоит подготовить простейшие чертежи: отметьте будущие отверстия и убедитесь, что в запасе есть не менее 10 см свободного пространства сверху и снизу.

Биметаллические радиаторные блоки крепятся на кронштейны, которые фиксируются дюбелем к бетонной или кирпичной стене. При большом весе добавляют 2-3 напольные стойки (деревянные бруски). Но это не все. Для присоединения к пропиленовым трубопроводам понадобится паяльник, удлинитель и фитинг соответствующего диаметра. Подготовьте все, внимательно ознакомьтесь с инструкцией, и задача не покажется сложной.

В тему: Что лучше: электрический конвектор или масляный обогреватель — 7 фактов

Установка батареи на балконе, радиатор отопления на балкон

Закон запрещает выносить отопительные радиаторы на балконы. Но, теоретически это возможно, главное получить разрешение у соответствующих инстанций.

Почему без согласования нельзя установить батарею на балкон?

Причин тут несколько:

  1. Есть риски затопления соседей в случае прорыва радиатора из-за воздействия низких температур. Если же балкон хорошо утеплить, то температура внутри не должна опускаться ниже нуля градусов, однако согласование на монтаж батареи всё равно нужно получить.
  2. При подключении к центральной сети дополнительного источника обогрева упадёт давление в системе, что приведёт к снижению энергоэффективности.
    Соседям полутёплые стояки врятли понравятся, поэтому с их стороны могут начаться жалобы.
  3. Если батарею на балконе установить незаконно, то у вас возникнуть проблемы в случае продажи квартиры, так как в плане БТИ не будет присутствовать новый тепловой контур, что вызовет подозрения у покупателей.

Даже если в квартире не центральное отопление, а установлено АОГВ, всё равно действия по установке батареи на балконе или лоджии нужно согласовать в жилищной инспекции.

Как получить разрешение на монтаж радиатора отопления на своём балконе?

Во-первых, не нужно сначала устанавливать батарею, а потом идти всё согласовывать, так как за подобные действия можно получить отказ и даже штраф.

Во-вторых, получение разрешения занимает более месяца, поэтому, устраивая ремонт, нужно быть готовым не только к трате нервов и денег, но и большого количества времени.

Последовательность действий следующая:

  1. Сначала нужно утеплить балкон. Это касается остекления (рамы ПВХ или евродерево) и обшивки всех стен.
  2. Обратиться в БТИ, так как установка батареи относится к перепланировке.
  3. Обратиться в проектное бюро. Сотрудник должен будет выехать на квартиру, что бы произвести осмотр балкона и состояния отопительных приборов. Данный этап занимает около 2 недель.
  4. Получить разрешение на вынос батареи в ЖЭКе, МЧС, Роспотребнадзоре, Санэпидемстанции.
  5. Если разрешение от всех инстанций будет получено, тогда можно приступать к установке отопительного прибора на балкон или лоджию. Лучше всего обращаться к профессионалам!
  6. После выполнения монтажных работ нужно наведаться в жилищную инспекцию для составления акта.

Радиатор отопления должен быть практичным, особенно если его монтаж планируется осуществлять на десятом этаже или выше. А именно, рабочее давление не менее 12 атм и хорошая устойчивость к гидроударам.

Типы радиаторов:

Чугунные. Самые практичные, прослужат до 40 лет. К недостаткам можно отнести долгое нагревание и остывание.

Алюминиевые. Обладают высоким коэффициентом теплопроводности и низким весом. Их в большей степени рекомендуют для частных домов, а не для многоэтажек. Данные батареи чувствительны к ph-среде теплоносителя.

Стальные (панельные). Не большой вес, хорошая теплоотдача, не высокая стоимость. Срок службы 15 лет.

Биметаллические. Оптимальный вариант радиаторов для установки на балкон. Достаточно лёгкие, дешёвые, стойкие к гидроударам.

Что касаемо расчета количества секций, то на 2 кв. м площади должна приходиться одна радиаторная секция.

Существует три вида подключения батареи к трубам: боковое, нижнее и диагональное.


Какие выбрать трубы?

Можно использовать полипропиленовые армированные трубы, они обладают рядом преимуществ:

  • В процессе работ не требуется сварочный аппарат. Трубы стыкуют с помощью специального паяльника.
  • Пластик легко сгибается, в отличие от металла, это упрощает монтаж.
  • Высокая теплопередача.
  • Стойкость к деформациям во время эксплуатационного срока.

Установку батареи на балкон, да и не только, рекомендуется проводить в летнее время, когда в трубах отсутствует вода. Зимой отключение отопления хоть и возможно, но соседи этому рады точно не будут.

Главные правила монтажа отопительного радиатора на балконе

Что бы батарея эффективно работала, она должна быть правильно сориентирована относительно пола и подоконника. Снизу нужно оставить зазор не менее 10-12 см. Если же поднять отопительный радиатор выше к подоконнику, то от него тоже нужно оставить зазор примерно 10 см. Расстояние батареи от стены- не менее 2-х см.

Важно соблюсти строго горизонтально расположение радиатора, наклон проверяют уровнем.


Избегайте большого количества перегибов труб, это часто приводит к появлению в системе воздушных пробок. Перед батареей рекомендуется установить запорные краны, что бы в случае чего можно было экстренно перекрыть воду.


И так, с технической точки зрения сама установка батареи на балконе или лоджии не вызовет особых затруднений, а вот для получения разрешения может потребоваться не мало времени.

Благо сегодня существуют и другие способы для обогрева помещений. Например, инфракрасный тёплый пол. Его монтаж не потребует никаких согласований с инстанциями, а по эффективности он не уступает радиаторному отоплению.


Вы можете заказать отделку балкона под ключ в нашей компании. Зимой действуют хорошие скидки, поторопитесь!

Как правильно установить батареи в устройства с батарейным питанием?

Хотите знать, как установить батареи в устройство с батарейным питанием? Какая сторона отрицательная, а какая положительная? Какой стороной аккумулятор идет на пружину? В некоторых электронных устройствах с батарейным питанием может быть трудно понять, каким образом нужно устанавливать батареи.

Как правильно установить батарейки

На некоторых игровых контроллерах, фонариках, игрушках, часах или пультах дистанционного управления нет иллюстраций или указаний для знака «+» или «-» на устройстве, на котором вы устанавливаете батареи. как правильно установить батарейки. Мы покажем вам наиболее распространенные и простые способы определения места установки батарей с изображением или без рисунка или оттиска на вашем игровом контроллере Xbox, термостате, фонарике, игрушке, часах или пульте дистанционного управления или без них. Пульт не работает после замены батарейки? Узнайте здесь, как починить пульт дистанционного управления.

СОВЕТ: Отрицательная (-) сторона батареи подключается к пружинной стороне устройства, а положительная (+) сторона батареи подключается к плоской стороне устройство. Если в устройстве нет пружины, найдите отпечатки + и – на устройстве и аккумуляторе, чтобы правильно заменить аккумулятор или аккумуляторы.

Все батареи имеют знак + или – на каждом конце. Аккумуляторы имеют две клеммы: положительную (+) и отрицательную (-). Это говорит вам, какой конец батареи положительный или отрицательный. Посмотрите на концы батарейки типа АА, она покажет положительный (+) на одном конце и отрицательный (-) на другом. Плоский конец — отрицательная сторона, а часть с утолщением — положительная + сторона. См. изображения ниже…

Батарейка AA с четкими метками + и –
Положительная сторона имеет NUB – Отрицательная сторона плоская
На вашем игровом контроллере или пульте дистанционного управления должна быть иллюстрация, показывающая, куда вставляются батарейки

Положительный Положительная сторона батареи
Вставьте эту НУБНУЮ сторону батареи в ПЛОСКУЮ область устройства

Отрицательная сторона батареи
Вставьте эту ПЛОСКУЮ сторону батареи в область ПРУЖИНЫ устройства

На большинстве устройств с батарейным питанием на пластике или под крышкой батарейного отсека должна быть отметка, указывающая, как устанавливать батарейки. В некоторых устройствах эта информация отсутствует, поэтому вот наиболее распространенный способ установки батареи или батарей. См. изображение ниже…

Изображение батареи на пульте дистанционного управления
Положительная сторона этого пульта дистанционного управления отмечена знаком + | Отрицательная сторона батареи подключается к пружине

На большинстве устройств с батарейным питанием, в которых используются батареи круглого цилиндрического типа, такие как двойные батареи AA, тройные батареи AAA, C и D, отрицательный конец (плоский конец) батареи идет на пружину, а положительный конец (сторона с утолщением) идет на положительный конец. Пружина находится на отрицательной стороне, чтобы оказывать давление на батарею, чтобы удерживать ее на месте, чтобы она оставалась надежной.

Установка батареек в пульт дистанционного управления
Найдите символы + и – на устройстве | Совместите батареи, как показано на рисунке

Установка батареи на + и –
Совместите отрицательный ПЛОСКИЙ конец батареи с пружиной

Батарейки правильно установлены в пульте дистанционного управления
Положительная сторона батареи NUB к плюсу на пульте дистанционного управления | Отрицательная батарея ПЛОСКОЙ СТОРОНОЙ к отрицательной на дистанционной пружине

Все ли батареи установлены одинаково?

Обратите внимание, что в некоторые игрушки или другие устройства, работающие от батареек, батарейки могут устанавливаться не так, как описано. Поэтому всегда проверяйте, есть ли у игрушки или устройства рисунок на задней крышке батарейного отсека. Если иллюстрации нет, найдите знак «плюс» в том месте, где батареи вставляются в устройство, и большинство из них будет показывать положительный (+) или отрицательный (-) способ установки батарей.

Всегда ли отрицательный полюс батареи находится на пружине?

На большинстве устройств с батарейным питанием да. Пружина — это отрицательный конец для подключения батареи AA или AAA. Пружина удерживает батарею на месте.

Как заменить батарейки в вашем устройстве
  1. Удалите старые батарейки из устройства — игровые контроллеры Xbox, фонарики, термостат, игрушки, часы, пульты дистанционного управления…
  2. Утилизируйте старые батарейки в соответствии с правилами утилизации.
  3. Проверьте батарейный отсек на предмет коррозии или протечек батарей.
  4. Очистите аккумуляторный отсек от следов коррозии.
  5. Используйте новые батареи, предназначенные для вашего устройства с батарейным питанием.
  6. Извлеките батареи из упаковки и выбросьте пластиковую упаковку.
  7. Установите в устройство новые батареи.
  8. Совместите положительную (+) и отрицательную (-) маркировку на батареях в устройстве, чтобы убедиться, что они установлены правильно.
  9. Проверьте устройство, чтобы убедиться, что оно работает правильно.

Замена батареек в фонаре
Проверьте батарейку на + или –, затем вставьте отрицательную или плоскую сторону батарейки в фонарик


Как заменить батарейки в фонарике
Отрицательная сторона батарейки вышла к весне

Как заменить батарейки в геймпаде Xbox
Обратите внимание на символы + и – на геймпаде | Просто вставьте батарейки, чтобы они соответствовали + и –


Как ЗАМЕНИТЬ батарейки в геймпаде Xbox

Как заменить батарейки в термостате
Не все батарейки расположены в одном месте на всех термостатах | Аккумуляторы некоторых термостатов расположены сбоку | Перед заменой батареек в термостате прочтите руководство | У некоторых термостатов нет пружины в держателе батареи, поэтому проверьте, где он показывает + и –, и вставьте батареи правильно


Как заменить батарею термостата

Нужна помощь с установкой батарей в игровые контроллеры Xbox, термостат, фонарики, игрушки, часы или пульты дистанционного управления? Отсутствует иллюстрация установки батарей, и вы не знаете, как установить батареи? Пожалуйста, оставьте комментарий ниже с описанием вашего устройства и типа батарей, которые вы пытаетесь установить правильно, и мы сможем помочь.

Как заменить автомобильный аккумулятор (видео и пошаговые инструкции)

Вот что вам нужно знать об автомобильных аккумуляторах и о том, как их менять.

Как долго служат автомобильные аккумуляторы?

Срок службы автомобильного аккумулятора обычно составляет пять лет, но может быть и два года, в зависимости от стиля вождения и количества аксессуаров, используемых в автомобиле. Батареи, как правило, служат дольше в более холодном климате, потому что теплый климат увеличивает ущерб из-за сульфатации и потери воды. Вот как можно удвоить срок службы автомобильного аккумулятора.

Семейный мастер на все руки

Как проверить автомобильный аккумулятор

Проверьте электролит в каждой ячейке. Сожмите шарик и наберите раствор в тестер. Аккуратно держите уровень тестера и запишите показания. Влейте раствор обратно в ту же ячейку. Тестеры откалиброваны при условии, что температура батареи составляет 80 градусов по Фаренгейту. Добавьте 0,04 к каждому показанию на каждые 10 градусов выше 80 и вычтите 0,04 на каждые 10 градусов ниже. Если показания ячейки отличаются от других на 0,05 или более, замените батарею. Полностью заряженная батарея должна иметь показатель 1,265 или выше. Если все показания удовлетворительные или низкие (1.200 — низкий уровень), но согласуются, перезарядите аккумулятор.

Если у вас необслуживаемый аккумулятор, проверьте, есть ли у вас зеленая точка в смотровом стекле/индикаторе заряда. Зеленый означает, что батарея в порядке. Если темно, нужна подзарядка. Если он желтый или вообще не имеет цвета (внимательно осмотрите и используйте фонарик), замените батарею.

Как заменить автомобильный аккумулятор

Для замены автомобильного аккумулятора требуется всего несколько инструментов, обычно это гаечный ключ для ослабления кабелей, перчатки и немного вазелина, который нужно нанести на клемму перед установкой нового аккумулятора.

Семейный мастер на все руки

Как снять автомобильный аккумулятор

  • Снимите зажим аккумулятора
  • Сначала отсоедините отрицательный кабель с помощью гаечного ключа
  • Отсоедините положительный кабель
  • Поднимите аккумулятор за ремешок, но будьте осторожны, чтобы не было утечек, поскольку аккумуляторная кислота опасна

Семейный мастер на все руки

Как установить автомобильный аккумулятор

  • Прежде чем использовать новый аккумулятор, убедитесь, что он нуждается в зарядке.
