Как правильно установить дымоход в деревянном доме через крышу: установка дымохода в деревянном доме своими руками

Установка дымохода через стену в деревянном доме

Установка дымохода через стену в деревянном доме должна выполняться с соблюдением всех действующих нормативов. Это позволит избежать возможных проблем с проверяющими структурами, а также обеспечить максимально эффективную работу отопительного прибора.

Существует несколько типов дымоходов, наиболее распространенные из них следует рассмотреть подробнее.

Содержание статьи

Выбор типа дымохода

Для деревянных домов не предусмотрено ограничений по типу дымохода, однако, следует понимать, что разные варианты существенно отличаются в плане практичности. Самыми популярными типами дымоходом можно считать кирпичные, керамические и выполненные из нержавеющей стали.

Кирпичный дымоход (фото №1) обладает значительным недостатком — он может начать разрушаться через непродолжительное время после монтажа под действием конденсата.

По этой причине настоятельно рекомендуется включать в конструкцию кирпичного дымохода такие элементы, как утеплитель, конденсатоотвод и специальную гильзу, располагающуюся внутри. Необходимо учитывать и тот факт, что дымоходы такого типа засоряются быстрее других, так как сам кирпич и раствор, применяемый для его соединения, обладают пористой структурой. В сочетании с зазорами между отдельными кирпичами все это приводит к необходимости чистить такую трубу через сравнительно короткие промежутки времени.

Керамические трубы (фото №2) используются для дымоходов достаточно редко, что обусловлено их высокой стоимостью и сложностью монтажа.

Тем не менее, при соблюдении всех правил эксплуатации их срок службы может быть очень продолжительным.

Трубы из нержавеющей стали (фото №3 и 4) можно назвать наиболее бюджетным вариантом — они стоят сравнительно недорого.

Кроме того, монтаж подобной конструкции требует меньше времени и усилий, чем для выше описанных типов дымоходов. Также достоинствами труб из нержавейки можно назвать их невосприимчивость к воздействию конденсата и гладкую поверхность, заметно облегчающую их чистку.

Установка дымохода через стену в деревянном доме

Дымоход рекомендуется располагать снаружи дома, поскольку такой вариант обладает множеством преимуществ, в числе которых:

• отсутствие необходимости проделывать отверстия в перекрытиях и кровле;
• небольшое время монтажа;
• минимум занимаемого места внутри помещения;
• простота работы по ремонту либо замене дымохода;
• легкость отслеживания состояния трубы.

Есть у такого варианта и недостатки, главным из которых можно назвать необходимость утепления по всей длине трубы. Однако на выполнение подобной работы тратится значительно меньше времени, чем на формирование шахты внутри постройки.

Правила монтажа

При установке дымохода в деревянном здании обязательно соблюдать действующие правила и нормы, важнейшими среди которых являются:

• Минимальное расстояние между внутренней трубой дымоотвода и материалами, которые могут воспламениться, должно составлять не менее 38 сантиметров. Пространство требуется заполнить негорючими материалами. В случае, если прокладка трубы осуществляется через специальным образом защищенные от воздействия высоких температур элементы, это расстояние разрешается уменьшить до 25 см.
• Герметичность конструкции имеет очень большое значение, потому перед введением в эксплуатацию обязательно тщательно осмотреть трубу. В случае обнаружения даже небольших трещин либо щелей необходимо их тщательно заделать, чтобы предотвратить возможную разгерметизацию.
• Специалисты советуют провести гильзование дымоотводного канала при строительстве, что позволит сэкономить время и избежать массы проблем в дальнейшем.

Монтаж кирпичного дымохода

Возведение кирпичного дымохода — сложный процесс с огромным количеством нюансов, однако, есть несколько особенно важных особенностей:

• Для кладки должен применяться красный полнотелый кирпич.
• Кладка выполняется с перевязкой на цементно-известковом, либо известковом растворе. Если кладка планируется выше уровня кровли, потребуется цементный раствор.
• Толщина шва не должны быть меньше 1 сантиметра.
• При значительной массе конструкции необходимо возвести для нее фундамент.
• Обязательным условием являются отверстия в боковых стенках — они позволяют обеспечить лучшую циркуляцию воздуха.

Монтаж керамического дымохода

Возведение керамического дымохода требует меньше времени в сравнении с его аналогом из кирпича, но тоже имеет ряд нюансов.

Установка дымохода через стену в деревянном доме осуществляется по таким правилам:

• Так как конструкция обладает значительной массой, для ее установки необходим фундамент.
• Керамические дымоходы собираются из заводских модульных элементов, таким образом, труба собирается снизу вверх и крепится к поверхности стены.
• Обязательным условием является использование внутренней трубы из керамики, устойчивой к воздействию кислот и высоких температур.

Популярность керамических дымоходов растет благодаря тому, что они обладают хорошей стойкостью к воздействию окружающей среды.

Монтаж дымохода из нержавеющей стали

Огромная популярность дымоходов из нержавейки обусловлена множеством преимуществ над аналогами из кирпича и керамики. Обычно под «дымоходом из нержавейки» подразумевают так называемые «сэндвичи» — конструкции из двух труб, между которыми располагается прослойка из каменной ваты.

Плюсами такого дымохода можно считать:

• Очень простой монтаж.
• Малый вес, позволяющий обойтись без возведения фундамента.
• Внутренняя поверхность дымохода из нержавейки отличается устойчивостью к кислотам, что гарантирует длительный срок службы.
• Гладкая внутренняя поверхность не позволяет скапливаться саже, следовательно — тяга со временем не снижается.

Толщина дымохода из нержавеющей стали является очень важным показателем, который нужно подбирать, исходя из типа используемого котла:

• Для котлов, работающих на природном газе, дизельном топливе либо пеллетах, используются трубы толщиной не менее 0,5 миллиметра.
• Для печей и каминов толщина трубы должна быть в пределах 0,8-1 миллиметр.
• Для котлов, использующих в качестве топлива уголь, должны применяться трубы толщиной не менее 1 миллиметра.

Основные этапы монтажа

Установка дымохода через стену в деревянном доме вне зависимости от выбранного материала, происходит в несколько этапов:

• Стена размечается и в ней проделывается отверстие требуемых размеров.
• Для защиты стены от воздействия высокой температуры между ней и трубой укладывают огнеупорный кирпич, также может быть использован асбест. Такая мера предосторожности предусмотрена нормативами пожарной безопасности. Кроме того, благодаря ей исключается рассыхание волокон древесины.
• В отверстие вставляется патрубок, соединяемый с одной стороны с котлом, с другой — с тройником.
• Тройник является обязательной частью конструкции, один его конец стыкуется с патрубком, второй — с трубой дымохода, третий (нижний) служит для отвода конденсата.
• Расстояние между дымоходом и стеной дома по действующим нормативам не должно быть меньше 20 сантиметров. Для фиксации трубы в вертикальном положении применяются специальные крепежные кронштейны.
• В домах с двускатной крышей труба дымохода должны быть одной высоты с коньком.

Если же крыша односкатная, трубу следует поднять над ней не менее, чем на 50 сантиметров. Если деревянный дом отделан сайдингом, между ним и дымоходом необходимо обеспечить расстояние не менее 15 сантиметров. При этом зазор следует заполнить теплоизоляционным материалом, так как сайдинг должен эксплуатироваться при температурах от +50 до -50 градусов по Цельсию.

Монтаж дымохода из нержавеющей стали через стену можно выполнить и своими руками, соблюдая приведенные выше рекомендации. Если же в качестве материала выбран кирпич либо керамическая труба, потребуется наличие определенных знаний и навыков. В любом случае лучше обратиться к специалисту, имеющему лицензию на проведение соответствующих работ. Это позволит избежать множества проблем, в том числе с сотрудниками пожарной инспекции и Горгаза. Важно понимать, что установка дымохода через стену в деревянном доме — очень серьезное дело, подходить к которому следует со всей ответственностью.

Как сделать дымоход через стену своими руками

Здравствуйте читатели моего блога! Речь сегодня пойдет о том Как сделать дымоход через стену своими руками. Казалось бы дело не хитрое, но когда сталкиваешься с этой проблемой, приходится задуматься, а как правильно сделать, а какую подготовку выполнить, какие материалы подобрать. Таким образом, я решила, что данная статья будет кому-либо полезной, и посвящаю свои усилия этой тематике. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед тем Как сделать дымоход через стену своими руками, а некоторые даже и после этого.Эта тема достаточно широка, ведь перед работой, необходима основательная подготовка, а как это сделать? И это отдельная тема. Обо всем этом очень подробно Вы сможете узнать в статье ниже.
Монтаж дымохода через деревянные стены

При проектировании деревянного дома важно учесть, каким способом он будет отапливаться. При подключении к системе централизованного отопления проблем не возникает.

Но если решено запроектировать более экономичный автономный способ обогрева помещений (котел, печь), то необходимо задуматься о том, как вывести продукты сгорания из помещения.

Основная проблема здесь в том, как провести дымоход через стену в частном деревянном доме.

Чтобы предотвратить неприятные последствия, необходимо соблюдать рекомендации по пожарной безопасности при проектировании и монтаже своими руками.

Содержание

• 1 Способы изготовления дымоходов
• 2 Керамические дымоходы
• 3 Металлические дымоходы
• 4 Теплоизоляция трубы
• 5 Схема вывода трубы от печи через стену
• 6 Какие дымоходы можно вывести через стену?
• 7 Расчеты и правила установки
• 8 Как монтировать дымоход?
• 9 Финальные работы и проверка системы
• 10 Преимущества и недостатки
• 11 Сборка сэндвич-дымохода
• 12 Как вывести дымоход через межэтажное перекрытие
• 13 Как обезопасить стык дымохода с деревянным перекрытием?
• 14 Организация узла через стены дома или бани
• 15 Устройство прохода сэндвич-дымохода через карниз и крышу
• 16 Функциональность и особенности конструкции
• 17 Основные этапы установки
• 18 Особенности работы с деревянными стенами
• 19 Рекомендации специалистов
• 20 Особенности конструкции дымохода через стену
• 21 Плюсы и минусы наружного дымоотведения через стену
• 22 Особенности и правила монтажа
• 23 Подготовительный этап
• 24 Монтаж дымоотвода
  • 24. 1 Основные правила установки дымохода через стену
• 25 Утепление наружного дымохода
• 26 Видео

Способы изготовления дымоходов

Монтаж системы, с помощью которой осуществляется вывод продуктов сгорания, может выполняться из следующих материалов:

Дымоход в деревянном доме из кирпича – решение, которое сейчас практически не используется. Применение обосновано, например, в процессе реставрации, когда нужно воссоздать первоначальный облик дома, который представляет историческую ценность.

Керамические изделия являются более современным решением. Представляет собой конструкцию из специального дымоходного кирпича, утеплителя и внутренней керамической трубы. Их монтаж позволяет обеспечить гладкость внутренних стенок и снизить оседание сажи на внутренней поверхности трубы.

Металлический дымоход – это составная труба, состоящая из двух оболочек с уложенным между ними утеплителем.

Для каждого типа конструкции предъявляются свои требования по монтажу и проектированию. Поэтому без детального рассмотрения каждого в отдельности сложно понять технологию устройства через стену.

Керамические дымоходы

При изготовлении внутреннего дымохода к нему предъявляются следующие требования:

минимальное расстояние от дымохода до несущих балок, если предусмотрена укладка между трубой и перекрытием листов асбеста в два слоя – 250 мм, без укладки асбеста – 380 мм. при наличии изоляции из асбеста расстояние от трубы до деревянной стены принимается равным 250 мм и более, если изоляция не предусмотрена, расстояние принимается не менее 380 мм.

при использовании для утепления минеральной ваты расстояние от трубы до стропил принимается не менее 130 мм;при использовании легкосгораемых материалов – 260 мм;для кровельного покрытия в местах соприкосновения с трубой должны использоваться устойчивые к высоким температурам материалы (сталь, керамическая черепица, шифер). Если же применяются такие материалы, как битумная гибкая черепица, необходимо предотвратить ее контакт с трубой. Расстояние от битумного покрытия до дымохода в плане должно составлять не менее 50 см.

Все описанные выше требования актуальны для изготовления внутреннего дымохода, но иногда лучше выбрать наружный вывод. Он позволяет избежать сложностей и повысить безопасность конструкции, поскольку продукты сгорания не могут попасть в помещение.

Такой монтаж подойдет только в том случае, если котел расположен непосредственно на наружной стене.

Конструкция не позволит выполнить протяженный горизонтальный участок. К плюсам использования можно отнести привлекательный внешний вид здания. Лучше всего такой вариант подойдет для котлов на жидком и газообразном топливе.Минусом конструкции станет повышенное образование конденсата, которое приводит к оседанию на стенках веществ, разрушающих трубу.

Изготавливается наружный дымоход так же, как и внутренний, но следует предусмотреть утепление его стенок, контактирующих с холодным воздухом.

Толщина теплоизоляции составляет до 10 см и назначается в зависимости от климатических особенностей местности. Важно, что в большинстве случаев труба все равно будет проходить через кровельное покрытие, поэтому стоит соблюдать рекомендации, для внутренних выводов.В нижней части предусматривают отверстие для проверки и очистки, а также устанавливают капельник. Под кирпичную трубу придется сделать отдельный фундамент или выступ опоры под дом.

Металлические дымоходы

Здесь при монтаже, помимо того, что учитывается расстояние, чтобы обезопасить стену или перекрытие, принимается различная толщина внутренней стенки для нагревательных приборов, из которых производится вывод продуктов сгорания:

Стенка изготавливается из нержавеющей стали. Дополнительным плюсом такого дымохода является то, что в комплекте к нему идут элементы для того, чтобы осуществить проход дымохода через деревянное перекрытие, кровлю или стену.

Монтаж через стеновое ограждение позволяет избежать необходимости прохождения через перекрытие и кровлю.

Такой способ повышает безопасность системы, поскольку труба располагается на улице и продукты горения не могут попасть в помещение. Для похода металлической трубы через стену применяются готовые детали. При этом важно помнить, что появляется горизонтальный участок и нужно предусмотреть скользящую заделку, которая не позволит повредить дымоход при усадке деревянных конструкций.

Монтаж через наружную стену металлических труб – наиболее простой вариант для изготовления дымохода своими руками. Такой способ позволяет менять направление труб без затруднений. Работу ведут в следующем порядке:

Разметка трассы прокладки, определение точки вывода через стеновое ограждение. Изготовление отверстия по размерам дымохода.Фиксация внутренней части патрубка, прохождение через отверстие в стене, утепление.Изменение направления дымохода под углом 90 градусов с помощью специального тройника с очистным клапаном, который обеспечивает возможность ревизии и очистки.

Устройство устанавливается на некотором расстоянии от стены.Наращивают трубу в высоту. При необходимости изменения направления требуются дополнительные тройники. Фиксация дымохода к стене выполняется с помощью специальных креплений, расположенных через 2 метра.

Теплоизоляция трубы

Чтобы вывести трубу наружу своими руками, необходимо предусмотреть ее утепление. Ситуация здесь сходна с утеплением дымохода при прохождении через холодный чердак и после того, как осуществлен вывод на крышу. Монтаж теплоизоляции может осуществляться с применением различных материалов.

Минеральная вата удобна при монтаже и не горит.На рынке представлены специальные элементы для утепления труб, которые существенно облегчат работу.

При желании сэкономить, лучше выбирать стекловату в матах (рулонах). Характеризуется высокой эффективностью. Можно выбрать материал, подходящий по толщине и плотности.

Базальтовый прессованный картон – долговечный материал, который способен выдержать до 2000 циклов нагрева и охлаждения. Базальтовое волокно не горит.Положительными сторонами также станет невысокая стоимость и способность выдерживать высокие температуры.

Асбестовая ткань распространена в нашей стране для соблюдения пожарных требований, но не используется в странах Запада из-за содержания канцерогенов. При применении в наружных дымоходах контакт человека с асбестом минимален, поэтому материал не представляет опасности.

Монтаж утеплителя для кирпичных труб выполняется так же, как и теплоизоляция наружных стен.

Для металлических дымоотводов есть два варианта. Первый самый простой – покупка труб по типу «сэндвич». Конструкция уже включает в себя утепление и состоит из наружной и внутренней трубы.

Второй вариант – изготовление наружного кожуха из нержавеющей стали и укладка между ним и дымоходом эффективного утеплителя. Проще всего в этом случае применять минеральную вату. Толщина теплоизоляции принимается не более 10 см.

Монтаж наружного дымохода особенно актуален при установке котла в уже эксплуатируемом доме, поскольку позволяет не затрагивать перекрытия и кровлю.

Один из самых важных вопросов здесь – достаточное утепление трубы.

Как вывести трубу от печи через стену

Немало вопросов и проблем возникает в моменте, когда требуется сделать проход печной трубы через стену.

Схема вывода трубы от печи через стену

Прежде, чем разбираться, как вывести печную трубу через деревянную или бетонную стену, следует тщательно изучить схему вывода трубы от печи.

Какие дымоходы можно вывести через стену?

Pechnoy.guru рекомендует использовать двухстенные системы (сэндвич-трубы), которые не только имеют более долгий эксплуатационный срок, но и защищены от обратного тока дыма в систему.

В качестве строительного материала обычно используется черная сталь или сплав нержавеющей стали, так как этот металл наиболее защищен от разрушающего воздействия опасных факторов и компонентов дыма.

Расчеты и правила установки

Правила установки подразумевают тщательное продумывание всех этапов будущих работ:

Следует удостовериться, что сама труба не будет контактировать с какими-либо горючими материалами, которые под действием высокой температуры могут начать тлеть и выделять токсические испарения.

При непосредственном наружном монтаже системы необходимо помнить об углах отклонения, которые будут выполнять роль активных направляющих для отведения дыма.

Дымоходная труба не должна быть расположена параллельно стене дома, так как в таком случае будет происходить стаз дыма – он попросту не будет выводиться из системы.

В нижних и боковых частях трубы должны быть установлены специальные тройники, которые будут использоваться в качестве места для установки механизмов для отведения конденсата.

Если этот шаг не будет выполнен, то влага при растопке камина или печи будет попросту попадать в топку и гасить пламя. Все это существенно усложнит процесс растопки! Верхняя часть трубы должна возвышаться над кромкой крыши, чтобы обеспечить сдувание дыма и копоти в зоне более разряженного воздуха. Обычно такие зоны формируются на расстоянии 15-25 см от полотна крыши.

Как монтировать дымоход?

Процесс монтажа дымохода подразделен на несколько основных этапов, которые состоят из:

Общие этапы работ:

Проход через бетонную/кирпичную стену. Бетонные и кирпичные стены представляют собой наиболее удобный материал, который не требует дополнительной обработки.

Рекомендуется дополнительно шпаклевать место создания отверстия, дабы исключить вероятность скорой деградации стены помещения. Проход через деревянную стену.

При работе с деревянными поверхностями следует тщательно защитить от перегревания. Через трубу проходит горячий воздух, который может привести к непреднамеренному воспламенению материалов.

В качестве изоляционного материала нередко используют керамические смеси, термостойкие изоляционные материалы и даже стекловату. Не следует экономить на термоизоляции, так как последствия могут быть весьма печальными! Нюансы монтажа места прохода печной трубы через деревянную стену

Финальные работы и проверка системы

После завершения всех этапов работ следует тщательно протестировать дымоход, дабы убедиться в правильности выполненных манипуляций. Перед тестовым разведением огня следует поместить в топку руку и убедиться, что присутствует тяга воздуха. Для того, чтобы повысить чувствительность кожи, можно предварительно смочить их в воде.

Если вы ощущаете дуновение воздуха, то можно развести пламя. При правильно смонтированном дымоходе в помещении будут отсутствовать клубы дыма и неприятный запах. Современные системы отведения дыма и гари спроектированы таким образом, чтобы нивелировать незначительные ошибки при монтаже, поэтому вероятнее всего система будет работать должным образом.

Преимущества и недостатки

Основные преимущества данного способа:

Несмотря на большое число положительных сторон такого макета, стоит помнить и о большом числе недостатков:

Одним из основных является наличие некоторого числа изгибов, которые существенно замедляют скорость потока воздуха, что негативно сказывается на тяге в печи. Отсутствие тяги может обернуться снижением интенсивности горения, образованием массы золы и неполное прогорание топлива.В результате длительной эксплуатации печи на трубе появляется осадок, который необходимо очищать.

Если установлена труба без изгибов, то процесс упрощается – доступны не только химические методы, но и механические, которые заключаются в использовании утяжеленной гири. Печь с дымоходом через стену не может быть очищена таким способом. При длительном отсутствии ухода может и вовсе потребоваться демонтаж системы для замены дымохода.

Необходимо заранее взвесить все «за и против», чтобы определиться с тем, какой вариант подходит вам больше всего.

Нет ничего сложного и проблематичного в том, чтобы собственноручно вывести трубу от печи через стену. Понимание принципа работы дымохода и тщательное следование инструкциям поможет Вам сделать все работы должным образом. Будьте уверенны, что полученный результат Вас не разочарует!

Монтаж сэндвич-дымохода своими руками

Мечтаете построить экономичный, безопасный и теплый дом? Тогда вам следует обратиться к современным технологиям, в которых разумно сочетаются многовековой опыт, смекалка и порой совсем неожиданные технические решения.

Хороший тому пример – двух- и трехконтурный дымоход, внутри которого находится утеплить. Кто бы мог подумать еще пару десятков лет назад, что подобное вообще возможно? Причем у такого дымохода действительно много ценных преимуществ, важно только все сделать по печным правилам, не отступая от них ни на йоту.

Грамотный монтаж сэндвич-дымохода начинается с проектирования дома.

Только при изготовлении чертежа можно правильно соблюсти абсолютно все требования к противопожарным нормам, и потом ничего не придется переделывать или даже перестраивать. Если же дом или баня уже готовы, тогда необходимо будет максимально точно произвести все расчеты. Мы советуем вам, если вы взялись изготавливать такой дымоход самостоятельно, подойти к этому вопросу со всей ответственностью – для себя же делаете.

Сборка сэндвич-дымохода

Небольшое вступление, касаемо преимуществ. В частном домостроении России наибольшее распространение получили именно сэндвич-дымоходы, хотя выбор достаточно широк. Все дело в конструкции такого дымохода, которая обещают простоту использования и безопасность.

Перед тем, как приступить к монтажу, вы увидите, что такой дымоход представляет собой две трубы разного диаметра, которые вставляются друг в дружку, а пространство между ними либо остается открытым, либо заполняется негорючей изоляцией. У такого дымохода высокая скорость монтажа, небольшой вес всей системы, абсолютно гладкие внутренние стенки, хорошая тяга и минимальное образование сажи.

А теперь самое главное: нельзя устанавливать дымоход без специальной подготовки. Для этого существует так называемый паспорт – документ, который вы получаете при покупке такого агрегата. Обычно там есть схематическое изображение и подробная инструкция монтажа.

Если ко всему ваш дымоход будет сложного устройства, то минимум вам нужно будет потом показать его специалисту, чтобы тот удостоверился в надежности и практичности такой конструкции:

Как вывести дымоход через межэтажное перекрытие

Любой дымоход – это всегда самый опасный источник пожара, т.

к. температура дымовых газов бывает запредельно высокой. И даже малейшие нарушения установки дымохода внутри жилого дома способны повлечь за собой опасные последствия.

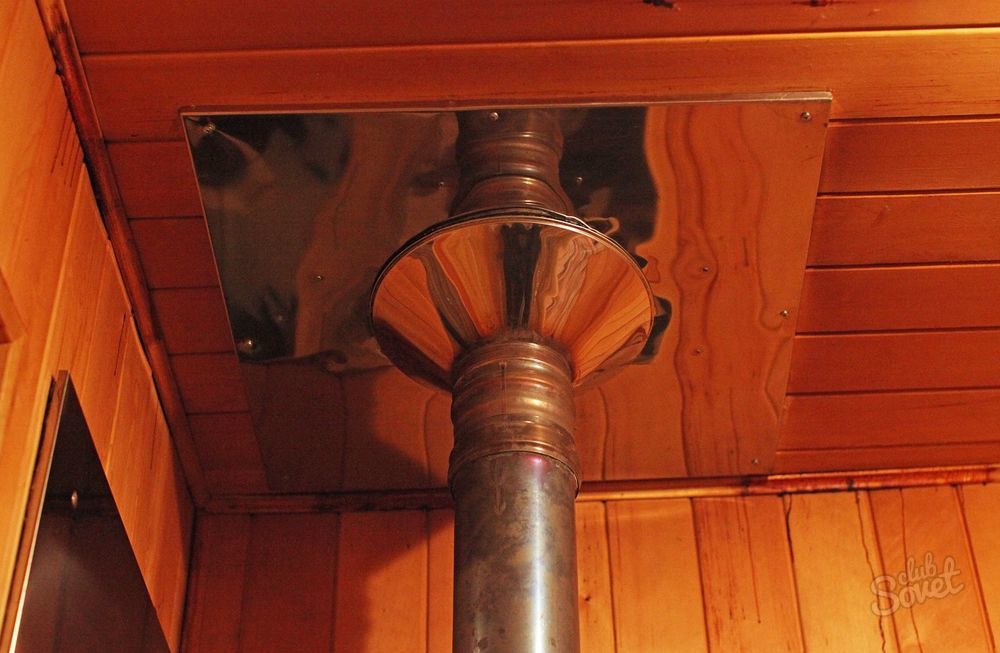

Итак, чтобы организовать проход дымоходной трубы через деревянные конструкции, необходимо изготовить или приобрести потолочно-проходной узел.

Он должен точно соответствовать наружному диаметру трубы.

Благодаря такой конструкции дымоход находится на расстоянии от всех ближайших поверхностей, которые могут с ним соприкасаться:

Проще всего, конечно, приобрести дымоходный узел фабричного изготовления и просто обложить со всех сторон теплоизолирующим материалом.

Идеальный вариант – базальтовая вата, если она действительно качественная и способна выдерживать высокие температуры. Поэтому при покупке таковой вам необходимо обязательно проверить, указал ли производитель, что вату разрешено использовать при температуре от 800 градусов Цельсия. Естественно, такая вата дороже обычной, но экономить на ней смысла нет, и вы наверняка это хорошо понимаете.

Вот вариант изготовления асбестоцементного короба для междуэтажного узла:

Согласно действующим СНиПам, при прохождении дымохода через деревянное покрытие, необходимо выдерживать расстояние минимум 38 см от внутренней сэндвич-трубы до деревянной конструкции. Причем короб должен быть не пустым, а заполненным специальным материалом.

Да конечно, иногда расстояние между стропилами не позволяет придерживаться такого параметра, и тогда приходится увеличивать проем при помощи дополнительных брусков.

А защищать лаги деревянной конструкции, как и стропила с обрешеткой, рекомендовано при помощи оцинкованного листа или асбестового полотна толщиной хотя бы в 5 мм. Оцинкованный лист хорош тем, что он не только препятствует распространению огня, но и равномерно рассеивает тепло, не позволяя ему концентрироваться точечно. Также он экранирует и отражает жесткое тепловое излучение, которое идет от трубы.

В этом и заключается главное преимущество сэндвича, ведь если ставить обычный однотрубный стальной дымоход, что такое расстояние должно быть не менее 50 сантиметров.

Поддержать трубу в вертикальном положении помогут вот такие металлические изделия-крепления:

Как обезопасить стык дымохода с деревянным перекрытием?

А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара.

Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию. Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто.

Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.

Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло. Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.

Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания). Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.

Также вам нужно быть осторожными, если  в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!

Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло). Тем более, естественная возможность обдува воздухом трубы жизненно необходима:

Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме. Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант.

Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать.

В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.

Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:

Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:

Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:

И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:

Организация узла через стены дома или бани

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх.

И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

Шаг 1.  Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать.

Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.Шаг 4.

Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.Шаг 5. Обработайте края короба бесцветный кровельным герметиком.Шаг 6. На выходе из дымохода из стены установите ревизию.Шаг 7.

Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Устройство прохода сэндвич-дымохода через карниз и крышу

Проход сэндвич-дымохода через крышу необходимо делать по таким же принципам, как и проход через потолок. При этом расстояние до деревянных конструкций должно быть достаточным. И вот на этом этапе важно не допустить опасную ошибку.

Да, дымоход при проходе через кровлю действительно остывает, тем более, что пространство вокруг него проветривается и потому многие полагают, что можно уменьшить расстояние до защищенных стропил. И правда, для холодной кровли это действительно подходящий вариант, но для утепленной необходимо придерживаться тех же расстояний и норм, как у междуэтажных перекрытий.

Для вывода через кровлю сэндвич-дымохода применяются специальная кровельная разделка. Вы можете приобрести таковую абсолютно любую, адаптированную под угол вашей кровли и ее скаты. А монтировать крышную разделку нужно сверху, заводя ее край под конек крыши.

Вот каким должен быть узел прохода сэндвич-дымохода через карниз:

Чтобы вывести сэндвич-дымоход на крышу, вам необходимо будет сделать в кровельном покрытии отверстие достаточной ширины:

Причем на этапе вывода сэндвич-дымохода через крышу не обойтись без кровельного силиконового герметика, который рассчитан на 1500 градусов воздействия температуры.

Изнутри отделка такого узла должна выглядеть таким образом:

При проходе дымоходной трубы через наклонные скаты крыши само отверстие и его изоляция уже будет немного больше по площади:

Особенно осторожно необходимо выводить дымоходную трубу-сэндвич через крышу, если кровельный материал сам по себе горюч.

Не забывайте, что сам металл, конечно же. загораться не станет, а вот кровельная краска – вполне. Чтобы все сделать грамотно, следуйте таким шагам:

Шаг 1. Начинайте вырезать профнастил подальше от будущего месторасположения трубы.

Это около 30 сантиметров выше и больше и 10 см снизу и по сторонам.Шаг 2. Изготовьте для трубы кровельную разделку из оцинкованной стали и устанавливайте ее, начиная снизу. Разделка должна заходить на профнастил не менее 15 см.Шаг 3.

Снимите верхний лист профнастила и положите верхнюю часть кровельной разделки, затем на 20 см накройте ее боковые части.Шаг 4. Установите снятый лист профнастила и закрепите его.Шаг 5. Теперь закрой и загерметизируйте швы, чтобы избежать дальнейших протечек.Шаг 6.

Утеплите трубу негорючим материалом с фиксацией отожженной проволокой.Шаг 7. Изготовьте дымоходный зонт из оцинкованной стали.Шаг 8. Теперь, еще раз загерметизируйте наплавляемыми кровельными материалами, разогретыми или самоклеющимися.

К слову, если вы работаете с металлическим кровельным покрытием, то существует возможность закрепить дымоход в таком месте при помощи отогнутых обрезков самой кровли:

В общих чертах, сборка дымохода вне стен дома практически не отличается от его установки внутри:

Все эти правила придумывают не просто так, ведь они основывается на практических исследованиях и статистики пожаров. Поэтому, если вы не хотите, чтобы ваш дом стал печальным примером для других, соблюдайте все предписания до последнего, и даже больше: старайтесь всегда хоть немного, но перестраховаться, ведь жизнь полна непредсказуемых ситуаций. Изучите внимательно все тонкости и нюансы процесса монтажа современных дымоходов – и спите спокойно!

Установка дымохода через стену

Необходимость выводить дымоход через стену возникает при монтаже отопительного оборудования в уже построенном доме.

Грамотный подбор конструкции, материала, траектории прохождения дымохода становится гарантией эффективного обогрева помещений.



Также важной составляющей безупречной эксплуатации отопительной системы является соблюдение алгоритма монтажа, установленного на основании практического опыта и нормативных документов.

Функциональность и особенности конструкции

Диапазон оптимальной длины дымохода составляет 5 – 10 метров. Показатель ниже минимального значения затрудняет тягу, а труба протяженностью свыше обозначенных 10 метров будет провоцировать чрезмерное горение, увеличивая расход топлива.

Дымоход через стену на улицу

Поскольку гладкость внутренних плоскостей дымохода позволяет увеличить его долговечность, благодаря незначительному скоплению сажи, то все чаще потребители выбирают однослойную стальную трубу, успешно заменяющую кирпичные аналоги. Облегчается монтаж дымохода, если используется его современная конструкция из двух вложенных одна в другую стальных труб с изолирующим слоем из каменной ваты между ними.

Такая система доказала свою практичность, поскольку внутри не образуется негативно действующий конденсат, а наружные поверхности получают незначительный нагрев.

Делая вывод дымохода через стену с дальнейшим монтажом его снаружи дома, необходимо продумать конструкцию защитного короба. Целесообразно его сделать кирпичным, или использовать гипсокартон, дополненный огнеупорной теплоизоляцией.

Трехслойные дымоходы, внутренняя цилиндрическая труба которых сделана из керамики с последующим теплоизоляционным слоем и наружными блоками, выполненными из облегченного бетона, также показывают высокие эксплуатационные качества.

Основные этапы установки

Выполняя монтаж дымовыводящей трубы через стену, необходимо соблюдать определенную последовательность.

В том месте стены, где планируется проход трубы, не должно быть внутренних коммуникаций и проводов.

Производится разметка на стене и готовится отверстие нужных размеров.Проводится монтаж патрубка, который фиксируется в подготовленном отверстии. Проход в стене выкладывается огнеупорным изоляционным материалом, а сверху закрывается кожухом или штукатурится. Дымовая труба соединяется с отопительным устройством, стыкуя трехсекционное колено с тройником, используя переходный элемент.

Тройник для дымохода и его размеры

Проход дымохода в каркасном доме

Чтобы после выхода из стены изменить вектор дымохода на вертикальное направление, берется тройник, снабженный очистным стаканом, который фиксируется кронштейном. Горизонтальный участок, устанавливаемый в стенной проход, специалисты не рекомендуют делать свыше одного метра, поскольку это может снизить тягу.

Если условия не позволяют выполнить это требование, то для компенсации увеличивается общая длина дымохода.Нужно учитывать, что труба, имеющая проход сквозь стену, может направляться под наклоном, угол которого определен технической характеристикой отопительного устройства. Этому обстоятельству нужно обязательно уделить внимание, чтобы не ухудшить производительность оборудования.Дальше продолжается монтаж оставшейся части трубы, идущей вертикально вверх вдоль стены. Чтобы она надежно держалась, внизу предусмотрена подставка, на которую опирается дымоход.Установка креплений дымохода

Крепежные элементы, предназначенные для фиксации дымоотвода к стене, имеют шаг в 60 – 100 см.

После того, как удается вывести трубу на проектную высоту, сверху крепится конусообразный элемент, защищающий от возможного попадания мусора. В зазоре между стеной и дымоходом крепится слой минерального теплоизолятора, например, базальтовой ваты. Сверху дымоход также утепляется и обшивается кожухом из огнестойких и устойчивых к коррозии материалов.

Особенности работы с деревянными стенами

Обустраивая дымоход в деревянном доме, необходимо учитывать, что здесь его монтаж имеет некоторые особенности.

Выполняя проход через стену, нужно трубу дополнительно защитить, обложив огнеупорным кирпичом или асбестом. Такая мера является обязательной по нормативам пожарной безопасности, а также она позволит избежать рассыхания древесных волокон от нагрева в месте соприкосновения с дымоходом.

Проход дымохода через деревянную стену

Начиная монтаж, выбираются дымоотводы из ассортимента трехслойных изделий, отказавшись от однослойного стального дымоотвода, который сильно нагревается. Рекомендуется проектировать горизонтальный участок небольшой длины.

Вертикальная часть в оптимальном варианте должна быть ровной без поворотов. В конструкции дымохода для регулирования интенсивности горения должны быть шиберы. При соблюдении всех требований отопительное устройство будет функционировать эффективно в безопасном режиме.

Если деревянное строение имеет отделку из сайдинга, то предусматривается зазор до дымохода ≥ 15 см. это обусловлено тем обстоятельством, что диапазон температур, регламентируемый производителями для этого отделочного материала, находится диапазоне от минус 50 градусов до плюс пятидесяти градусов. Весь проход защищается огнеупорным теплоизолирующим материалом.

Рекомендации специалистов

Выводя дымоход через стену, рекомендуется ориентировать на сторону фронтона, чтобы не делать дополнительные отверстия в кровле. Если отопительный прибор в доме расположен так, что вывести трубу удается только с той стороны, где расположен скат крыши, то может понадобиться опорная стойка. К ней дымоход фиксируется с помощью скользящих креплений.

Примыкание кровли к круглой трубе

При свесе кровли > 40 см стойка может не понадобиться, так как дымоход проходит через отверстие, выпиленное в крыше. Здесь же делается дополнительная фиксация трубы.

Необходимо учитывать, что в этом месте не должно быть стыков отдельных элементов дымохода. Выше отверстия необходимо оборудовать устройства, задерживающие снег. Они будут защищать дымоход от чрезмерного давления снежных пластов, способных вызвать повреждения.

Вертикальный и горизонтальный дымоходы

Для котлов, имеющих принудительную тягу, можно проводить монтаж просто горизонтальной трубы, которую следует вывести через проход в стене аналогично дымоходам, имеющим еще и вертикальную часть.

В процессе строительства можно установить удобную конструкцию дымохода в стене, представляющего собой выложенную из кирпича шахту. Сюда помещается труба, прикрепленная к отопительному устройству. Такая схема значительно экономит место.

Если монтаж универсального дымохода в стене проведен в перегородке между комнатами, то он становится дополнительным источником легкого комфортного тепла. Чтобы грамотно подключит отопительное оборудование, необходимо сделать достаточно просторный проход в стенке шахты и установить трубу, стыкуя горизонтальную и вертикальную ее части. Для изоляции обычно применяется каменная вата.

Верхний срез трубы, выходящей на расстоянии в полтора метра, отмеряемого от конька, должен возвышаться над ним на 0,5 метра. Если расстояние составляет полтора метра и более, то труба делается на уровне конька.

Монтаж дымохода через стену

Любое автономное отопление, кроме электрокотла, сжигает топливо, поэтому без дымохода не обойтись. Не всегда удобно вести трубу через крышу, иногда целесообразнее использовать систему дымоотведения через стену.

Чтобы дымоход работал эффективно, нужно верно подобрать трубы под котёл, правильно произвести работы по монтажу дымохода через стену, и при необходимости утеплить его.

Особенности конструкции дымохода через стену

Наиболее популярные в прошлом кирпичные дымоходы постепенно выходят из употребления.

Широкое признание получили стальные сэндвич-трубы — они относительно дешёвы, просты в монтаже, имеют гладкую внутреннюю поверхность, и не нуждаются в дополнительном утеплении.

Устройство такого дымохода представляет собой стальную трубу, в которой закреплена другая труба, диаметром меньше на 20-60 мм, а между ними расположен слой теплоизоляции из базальтовой ваты.

Особенности конструкции трубы делают дымоход из сэндвич-трубы более удобным в эксплуатации за счёт:

Плюсы и минусы наружного дымоотведения через стену

Использование метода дымоотведения через стену чаще всего определяется удобством работ, и целесообразностью конструкции:

Особенности и правила монтажа

Процессу монтажа предшествуют расчёт необходимой мощности котла, определение оптимального диаметра труб, а также толщины теплоизолирующего слоя.

Подготовительный этап

Прежде всего, необходимо учитывать, что значение диаметра внутренней трубы должно быть не меньше чем диаметр патрубка на котле.

Котёл подбирают согласно отапливаемому объёму, и только потом под него берут комплектующие для дымохода.

Если диаметр трубы превышает диаметр патрубка, между ними устанавливается переходник.

Специалисты рекомендуют устанавливать трубы определённого диаметра, учитывая мощность котла:

Также следует учесть толщину теплоизоляционного слоя.

При рабочей температуре 250 градусов, как у газового котла, слой базальта должен быть 3 см.

Для дровяных и жидкотопливных котлов с рабочей температурой 400 градусов – уже 5 см.

Обратите внимание! Для твердотопливных котлов на угле, где температура достигает 850 градусов, слой базальта должен составлять не менее 10 см, причём не все марки теплоизолятора выдерживают столь высокую температуру.

Монтаж дымоотвода

Существует два варианта вывода дымохода через стену:

Сэндвич-трубу при монтаже вертикальной части дымохода можно собирать в двух вариантах – «по дыму» либо «по конденсату».

При монтаже трубы по дыму газ и продукты сгорания поднимаются вверх, однако возникает проблема с образованием конденсата, который скапливается в трубе, а иногда, если труба плохо загерметизирована, может сочиться через стыки.

Этот метод используется при сборке дымохода через кровлю, при этом большая часть трубы находится в доме, и конденсата образуется значительно меньше.

Метод, при котором труба перевёрнута широким концом вверх, называется монтаж по конденсату. При такой сборке конденсат беспрепятственно стекает по трубе в стакан. Минус этого варианта – дым может просачиваться в плохо загерметизированные отверстия на стыках.

Обратите внимание! Сборка по конденсату используется при выводе дымохода через стену: при этом конденсат оказывается в стакане, а дым выходит из стыков на улице, что в принципе не критично, и не представляет опасности для жизни и здоровья жильцов дома.

Основные правила установки дымохода через стену

Чтобы дымоход работал эффективно, важно соблюдать правила установки, от которых зависит не только функциональность конструкции, но и её безопасность.

Основные правила:

Важно помнить, что труба должна возвышаться над коньком, хотя бы на полметра, лучше на метр, иначе тяга будет очень слабой.Общая длина вертикальной части трубы в идеале — от 5 до 10 метров, если труба возвышается на большую высоту, тяга будет слишком сильной, и топливо моментально прогорит. При слишком короткой трубе тяга будет недостаточной, что также негативно отразится на работе котла или печи.Первый сегмент дымохода, во избежание оплавления теплоизолятора, идёт из одноконтурной трубы. Отступив расстояние, достаточное для того, чтобы избежать перекаливания крепежа в процессе эксплуатации, делают стык с сэндвич-трубой.Котёл устанавливается на лист металла или ещё какой-нибудь негорючий материал.

Стена изолируется от котла таким же образом. Для деревянных домов, согласно СНиП, следует держать котёл и дымоход на расстоянии не менее 45 см от элементов здания, которые могут загореться, и 25 см от элементов из малогорючих материалов. Чтобы сделать выходное отверстие для трубы не слишком большим, древесину обшивают металлом, и в этом случае выходное отверстие может составить не 45, а 25 см.В полученное отверстие монтируется металлический короб, через который проводят трубу, причём без каких-либо соединений, потому что до них потом будет тяжело добраться в случае необходимости.

Полости в стене заполняют теплоизолятором, не подверженным горению.Снаружи и изнутри отверстие для трубы зашивают металлическим листом. Далее, посредством кронштейнов крепят опорную площадку для дымохода снаружи здания, а на выходной отрезок трубы ставят тройник. Низ трубы съёмный, выполнен в форме стакана и предназначен для образующегося конденсата.

Нередко стакан оснащают краном и подсоединённым к нему шлангом для слива. Конденсат очень токсичен, поэтому рядом с домом сливать его точно не стоит.Дымоход вверху крепится также посредством кронштейнов, расположенных на расстоянии друг от друга на расстоянии не более метра. Для защиты от осадков на трубу сверху ставится колпак.Чтобы хорошо загерметизировать стыки, их обмазывают жаростойким герметиком, после чего место стыка дополнительно стягивается хомутом.

Утепление наружного дымохода

Более практичный вариант дымохода — применение сэндвич-трубы, которая не только проще монтируется, но и не требует дополнительного утепления.

Если для дымоотведения применяется одноконтурная труба, необходимо вмонтировать её в короб, где расстояние между стенками короба и трубы заполняется базальтовым теплоизолятором.

Можно также для утепления использовать фольгу или другой негорючий материал, но поверх трубы обязательно должен быть толстый слой теплоизолирующего негорючего материала.

Шахта для дымохода из кирпича, куда помещается труба – конечно, красиво, эстетично, но очень трудоёмко и непрактично — кирпичная шахта неразборная, её тяжело чистить, к тому же кирпич стоит недешево.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости сделать дымоход через стену.Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Видео

Источники:

Руководство по монтажу дымохода через деревянную стену

https://pechnoy.guru/pechi/izgotovlenie-pechi/dymohod/kak-vyvesti-trubu-ot-pechi-cherez-stenu.html

https://krovgid.com/communikacii/montazh-sendvich-dymoxoda-svoimi-rukami.html

http://kaminyn.ru/dyimohod/ustanovka-cherez-stenu. html

https://infotruby.ru/svoimi-rukami/montazh-dymohoda-cherez-stenu

Чем отличается устройство дымоходов в частном доме?

Классический дымоотвод

Современный рынок отопительного оборудования предлагает широкий ассортимент различного рода дымоходов, изготовленных отечественными и зарубежными производителями. Казалось бы, несложные технологии установки позволяют заниматься их монтажом даже непрофессионалам. Во всяком случае, так думают многие. Но опытные печники знают, сколько подводных камней ждет тех горе-мастеров, которые пытаются этот сложный процесс провести самостоятельно. Ведь дымоход в деревянном доме — это не просто труба, по которой выводятся продукты сгорания топлива. Это целая система, поддерживающая эффективность работы котла, печи или камина.

Чтобы правильно установить дымоход, необходимо соблюдать определенные правила и требования, которые действуют в строительстве. Именно от их точного соблюдения зависит качество работ и долгосрочная эксплуатация установки.

Содержание

1. Что требуется от дымохода?
2. Несколько важных вещей
3. Классификация современных дымоходов
4. Кирпичный дымоход
5. Стальные и керамические дымоходы
6. Основные правила монтажа
7. Безопасность дымохода
8. Заключение по теме

Что требуется от дымохода?

Основная его задача — вывод отработанных газов и дыма. Именно от этого будет зависеть комфортность проживания и безопасность нахождения внутри деревянного дома.

Дымоход должен:

• Иметь великолепную тягу.
• Выдерживать достаточную температуру отходящих газов.
• Обладать высокими антикоррозийными свойствами. Ведь конденсат внутри трубы — дело привычное.
• Иметь хорошую сопротивляемость химическим агрессивным веществам.
• Иметь идеальную внутреннюю форму — цилиндр. При этом стенки дымохода должны быть гладкими, что снизит потребность в чистке. Ведь на гладких стенках не будет оседать сажа.

При этом существуют определенные строительные нормы. При следовании им установка дымохода в деревянном доме будет проведена качественно.

Несколько важных вещей

На что еще необходимо обратить внимание?

1. Большое значение имеет диаметр дымохода. Он должен быть таким же или немного больше, чем выхлопной патрубок на нагревательном котле.
2. Если в качестве материала для дымохода выбрана сталь в виде металлических листов, то, во-первых, это должен быть только высоколегированный материал. А, во-вторых, толщина листа должна составлять не меньше 0,5 мм.
3. В конструкции дымоходов обязательно должны быть специальные полости для осаждения сажи. Их глубина — в пределах 25 см. К тому же необходимо, чтобы эти полости можно было легко очищать от скопившегося мусора.
4. Основа эффективной работы устройства — его максимальная прямолинейность. Если нужны отводы, то их количество не должно быть больше трех. При этом радиус закругления отвода не должен превышать диаметр самого дымохода.
5. Минимальная длина выхлопной трубы — 5 м.

Эти требования следует выполнять очень четко, поскольку именно от них зависит тяга и разряжение газов.

Классификация современных дымоходов

В деревянном частном доме можно устанавливать все виды и модели современных дымоходов, которые изготавливаются из разных сырьевых материалов. Они могут быть:

• Кирпичными.
• Стальными.
• Керамическими.

Выделим в отдельный класс коаксиальные дымоходы, работающие совершенно по другому принципу.

Конструкция из кирпича

Казалось бы, выбор зависит от предпочтений хозяина деревянного дома. Но специалисты утверждают, что это учитывается в последнюю очередь. Основной критерий выбора — тип нагревательного котла, печи или камина.

При выборе нужно принять во внимание:

• Мощность отопительного оборудования.
• Температуру продуктов сгорания.
• Давление дымового потока.
• Возможность образования конденсата внутри трубы.
• Материал, из которого изготовлен дымоход. Это имеет значение в плане возможности воспламенения сажи.
• Используемое топливо в котле и количество образующихся агрессивных веществ.
• Тип конструкции.

Кирпичный дымоход

Это традиционная конструкция, которая давно доказала свое превосходство над остальными. Но вот что удивительно — кирпичный дымоход прекрасно справляется с высокими температурами. И если сажа внутри него вдруг загорится, то с ним ничего не будет — такую нагрузку он выдержит без проблем. Поэтому специалисты рекомендуют использовать этот вид устройства для твердотопливных котлов, которые вырабатывают продукты сгорания с высокой температурой.

А вот применять его в нагревательных котлах, работающих на пониженных температурах, не стоит. Это связано с тем, что в кирпичном дымоходе начнет образовываться конденсат. Он быстро разрушит обычный кирпич, так что срок его эксплуатации в этом случае будет не очень высоким.

Нередко твердотопливные котлы меняют на газовые, если в загородном поселке проведена газификация. Это настоящая удача для жителей поселка, но для дымохода это большой минус. Неужели придется ломать кирпичное устройство? Ни в коем случае! Из создавшегося положения есть выход. Необходимо сделать стальной вкладыш в виде дымохода и вставить его внутрь кирпичной трубы.

Стальные и керамические дымоходы

Любопытная новинка

Дымовая труба из керамики или стали — отличное решение по выводу продуктов сгорания для котлов с небольшой мощностью. Оба материала прекрасно справляются с возложенными на них обязанностями, имеют презентабельный внешний вид и высокие прочностные характеристики. Правда, керамическая труба в разы дороже.

Нельзя не отметить стальной вариант. Он сегодня пользуется огромной популярностью. Это конструкция с небольшим весом, невысокой ценой и простым монтажом. Так что по всем позициям она сегодня превосходит остальные варианты.

Внимание! Если в вашем доме установлено два нагревательных котла с различными мощностными характеристиками, то рекомендуется смонтировать два дымохода к каждому нагревательному агрегату или один с учетом самых высоких нагрузок. При этом устанавливать стальную дымовую трубу не рекомендуется, если один из котлов будет работать на твердом топливе. Просто стенка дымохода долго не выдержит высоких температур и прогорит.

Основные правила монтажа

Такой вариант простой в установке

• Монтаж дымохода всегда начинается снизу и проводится только вверх.
• Для скрепления частей трубы лучше использовать хомуты, а не другие крепежные детали. При этом стыки участков должны находиться не внутри элементов перекрытий.
• Если в системе дымохода используется тройник, то есть объединяются два дымоходных контура, то он должен обязательно подпираться специальным кронштейном.
• Все прямолинейные участки разбиваются по 2 м, где обязательно устанавливаются крепежи к стене. Прогиб при монтаже дымохода необходимо исключить. Нельзя также допускать соприкосновения дымохода с другими коммуникационными элементами — газовой трубой, электропроводкой и так далее.
• В местах прохождения трубы через перекрытия и кровлю необходимо сделать отверстие в этих элементах с диаметром больше диаметра дымохода. Для изолированных элементов — 15 см, для неизолированных — 30 см.
• Нельзя допускать, чтобы горизонтальные участки составляли более одного метра. Стальные дымоходы необходимо укомплектовывать специальными гибкими переходниками. Они будут компенсировать тепловое расширение всей конструкции. Если такой переходник вы найти не смогли, то рекомендуется посадить трубу на кронштейны не слишком жестко, создав запас 1,0–1,5 см.
• Если кровля и крыша дома сооружены из горючих материалов, то на конце дымохода необходимо установить искрогаситель. По сути, это обычная металлическая сетка с ячейками не более чем 5×5 мм.

Безопасность дымохода

Сделать правильно дымоход в частном деревянном доме — это половина дела. Необходимо еще и правильно эксплуатировать нагревательный котел.

На что необходимо обратить внимание?

Устройство современных моделей

• Нельзя для розжига топлива использовать легковоспламеняющиеся материалы. К примеру, бензин, керосин и прочее.
• Если вы установили в доме котел, работающий на дровах, то используйте топливо длиной, не превышающей длину топки.
• Запрещается применять дымоход в качестве места для сушки белья, обуви и других необходимых в быту предметов.
• Нельзя заливать огонь в топке водой, чистить дымоход хлорсодержащими материалами и очищать трубу, сжигая в ней сажу. Рекомендуется проводить чистку дымохода не реже двух раз в год.
• В процессе эксплуатации отопительного котла старайтесь придерживаться инструкции, которую производитель прилагает к документации агрегата.

Заключение по теме

Чтобы правильно установить дымоход в деревянном доме, необходимо сначала определиться с его моделью. Выбор будет зависеть от мощности отопительного котла. Здесь важно учесть все позиции, которые были описаны, и разобраться с правилами монтажа.

Читайте далее:

нормы и требования к монтажу, сравнительный обзор видов

Если для отопления в доме выбран газ, следует позаботиться об отводе продуктов горения. Это значит, что нужно выбрать и правильно установить дымоход для газового котла. Соблюдением норм и правил в этом вопросе категорически нельзя пренебрегать, поскольку это может поставить под вопрос не только здоровье, но и жизнь жильцов дома.

Мы готовы поделиться с вами полезными сведениями о правилах монтажа и подключения дымовой трубы для газового агрегата, о специфике подбора оптимальной конструкции. Информацию дополняют наглядные иллюстрации и видео-инструкции.

Содержание статьи:

• Зачем вообще нужен дымоход?
• Подбор материалов для конструкции дымохода
  • Дымоходы из нержавеющей стали
  • Керамические дымоходы
  • Коаксиальный дымоход
  • Кирпичный дымоход
  • Дымоходы из асбоцементных труб
• Тонкости проектирования дымового канала
  • Правило #1 — соблюдение норм сечения каналов
  • Правило #2 — обеспечение борьбы с конденсатом
  • Правило #3 — выбор формы сечения конструкции
  • Правило #4 — выполнение уклонов, поворотов, уступов
  • Правило #5 — корректное соединение труб
  • Правило #6 — тонкости расположения трубы на крыше
  • Правило #7 — соблюдение норм пожаробезопасности
• Выбор дымохода в зависимости от типа котла
  • Дымоход для котла с горелкой открытого типа
  • Дымоходы для турбированных котлов
  • Специфика обустройства дымохода для двух котлов
• Предварительные расчеты параметров дымохода
• Варианты монтажа дымоотводов
  • Внутреннее исполнение дымохода
  • Устройство наружной конструкции
  • Установка коаксиального дымоотвода
• Как переделать старый дымоход?
• Выводы и полезное видео по теме

Зачем вообще нужен дымоход?

Один из самых опасных продуктов, образующихся при практически всех видах горения — угарный газ. Это коварное и очень опасное вещество, вдыхание которого грозит тяжелыми формами отравления.

При работе газового котла в процессе сгорания топлива помимо прочих продуктов горения образуется и угарный газ.

Если дымоход, отводящий продукты горения, установлен неправильно или поврежден, это может привести к отравлению.

На этой схеме изображено устройство дымохода для газового котла и отражено его расположение внутри здания или снаружи

Опасность не стоит недооценивать. Угарный газ (он же монооксид углерода) не имеет запаха и цвета, поэтому отравление может происходить совершенно незаметно для всех, кто находится в доме.

Попадая в организм человека, молекулы угарного газа вступают во взаимодействие с гемоглобином. В результате образуется так называемый карбоксигемоглобин, который препятствует поступлению молекул кислорода в ткани человеческого организма.

Помимо этого, угарный газ может очень плохо отразиться и на других биохимических процессах в организме. Бывали случаи, когда отравление угарным газом обнаруживалось слишком поздно, человека просто не удавалось спасти.

Чтобы избежать подобных проблем, рекомендуется обратить самое пристальное внимание на правильное проектирование и монтаж дымохода, а также на его дальнейшее обслуживание.

Галерея изображений

Фото из

Дымоход газового оборудования

Сертифицированные дымоходные конструкции и элементы

Металлические дымоходные конструкции

Наружная схема устройства дымовой трубы

Прокладка коаксиального дымохода в котельной

Подключение дымоотвода к коллективным каналам

Герметичное соединение дымового канала

Приборы сигнализации о содержании газа в помещении

Подбор материалов для конструкции дымохода

Газы, выводимые через дымоход котла, работающего на этом топливе, имеют небольшую температуру — около 150⁰, поэтому и требования к материалу дымоотвода несколько другие.

При его сгорании образуется пар с примесью углекислого газа — вещества нейтральные, не способствующие возникновению разрушительных процессов, но, кроме них, в продуктах сгорания присутствует и агрессивная серная кислота.

Вид дымохода зависит от того где выполняют монтаж системы отопления. При установке газового котла во вновь строящемся доме дымоход входит в состав проекта. Устанавливая котел в доме старой постройки, придется кое-что реконструировать

При загородного дома и дымохода для газового котла следует использовать только очень прочные материалы, устойчивые к воздействию множества внешних факторов. Они должны быть огнестойкими, способными контактировать с влагой и кислотами, выделяющимися при сгорании газа и оседающими на стенках дымохода в виде конденсата.

При выборе материала необходимо обратить внимание на такой параметр, как газопроницаемость материала. Он должен быть нулевым. Кроме того, материал должен быть не слишком тяжелым, поскольку такая конструкция создает дополнительную нагрузку на стены и фундамент дома.

Домовладельцы все чаще останавливают выбор на легких трубах из кислотостойкой нержавейки, используют фуранфлекс, защитные рукава, керамические модули.

Галерея изображений

Фото из

Дымоходы для отвода продуктов сгорания газа должны беспрепятственно отводить дымовой газ и минимизировать возможность отложения сажи на внутренних стенках

Самым популярным материалом для устройства дымоходов для работающих на газе котлов является нержавеющая сталь. Стенки стальных труб идеально соответствуют требованиям

Достойным конкурентом нержавейке в сфере изготовления дымоходов стали трубы из черного металла с полимерным покрытием. Они дешевле, а по техническим характеристикам не уступают стальным изделиям

В случае вывода дымохода в кирпичную шахту, разделенную на несколько каналов, дымоход на всю высоту оборудуют стальной трубой

В сооружении дымоходных каналов для газового оборудования используются керамические трубы. Они дороже, но долговечней стальных

Настенные и напольные газовые котлы подключаются к керамическим коренным дымоходам с помощью стальных рукавов

Меньше всего прослужит асбестоцементная дымовая труба. Прослужит она 2 — 3 года, но из-за дешевизны у этого решения все же имеются приверженцы

В средней полосе и северных регионах страны газовые котлы оснащают сэндвич-дымоходами: двойными стальными трубами, между которыми прокладывается утеплитель

Наружная часть дымохода газового котла

Внутренняя часть дымового канала

Трубы из черной стали с полимерным покрытием

Кирпичная труба со стальной гильзой

Керамический дымоходный канал

Подключение стальной трубы к керамической

Асбестоцементная дымоходная труба

Сэндвич-труба для газовых котлов

Дымоходы из нержавеющей стали

Такие конструкции считаются оптимальным выбором. Они исключительно устойчивы ко многим видам коррозионного воздействия, имеют относительно небольшой вес и обеспечивают отличную тягу.  Срок эксплуатации дымохода из стали обычно составляет около 15 лет.

Легкий вес дымоходной конструкции из нержавейки позволяет выполнить монтаж своими силами. Тем более, что установка такого дымохода не слишком сложна, поскольку отдельные элементы конструкции продаются в виде готовых модулей

Оцинкованная сталь с отведением продуктов горения справляется гораздо хуже, чем нержавейка. Влажные и горячие испарения с повышенной кислотностью быстро разрушают этот материал. Оцинкованный дымоход придется заменить уже через пять лет.

Керамические дымоходы

Они отличаются исключительно высоким сроком эксплуатации — они могут прослужить до 30 лет. Особенно популярны и удобны модели европейского производства с внешним контуром из стали.

Технический термин «керамический дымоход» является определением трехслойной системы, внешняя часть которого выполнена оболочкой из керамизитобетона, внутренняя — это керамический канал. Между оболочкой и каналом проложена минераловатная изоляция

Но у этого варианта есть и ряд серьезных недостатков:

1. Высокий вес конструкции, который следует соотнести с несущей способностью фундамента и стен дома.
2. Повышенные требования к монтажу. Считается, что для получения максимальной тяги должен быть расположен строго вертикально, а такая конфигурация удобна далеко не везде.

Коаксиальный дымоход

Коаксиальный дымоотвод — выбор высокоэффективный, современный, но дорогостоящий. Конструкция такого дымохода представляет две трубы, вложенные друг в друга. По внутренней трубе отводятся продукты горения, а внешняя предназначена для подведения воздуха.

Схема монтажа коаксиального дымохода в горизонтальном исполнении. Эта конструкция универсальная. Она складывается из нескольких частей вложенных одна в другую. Удерживаются отдельные элементы благодаря наличию специальных перемычек

Поставляется коаксиальный дымоход также в виде модулей, что облегчает его сборку и установку. Еще одно преимущество — повышенный уровень безопасности. Это, конечно, если в процессе установки соблюдались нормы монтажа коаксиального дымохода и строительные правила.

Коаксиальные дымоходные конструкции обладают высокой эффективностью, безопасны и относительно просты в монтаже. Они подходят для отвода продуктов горения газовых отопительных агрегатов

Кирпичный дымоход

Это не лучший вариант для газового котла. Массивная конструкция обычно не отличается хорошей тягой, весит слишком много, а служит недолго. Чистить такой дымоход нужно часто, на его поверхности скапливается много конденсата, поэтому срок его эксплуатации при использовании с газовым оборудованием невелик.

Канал из кирпича опасен еще и тем, что из-за неровности внутренних стенок при низкой наружной температуре может проявиться эффект или образоваться водяная пробка, что приведет к прекращению процесса горения.

При обустройстве кирпичного дымохода рекомендуется выполнить его гильзование: внутрь корпуса из кирпичной кладки вставляется специальный стальной вкладыш-гильза, гладкие стенки которого способствуют отводу продуктов горения и препятствуют накоплению отложений

Но если в доме уже имеется старый дымоход из кирпича, его вполне можно использовать. Внутрь конструкции вставляют специальный вкладыш из нержавеющей стали, а кирпичная кладка становится защитным футляром. Разумеется, диаметр вкладыша и его конфигурация должны соответствовать нормам, описанным выше.

Дымоходы из асбоцементных труб

Такие конструкции встречаются достаточно редко. Их вытесняют более эффективные материалы. Если купить сравнительно недорогую асбоцементную трубу, то монтаж ее усложняется тем, что она имеет большую массу и должна занимать строго вертикальное положение.

Материал гигроскопичен и впитывает конденсат, появляющийся при выходе нагретых газов. Последствием его перегрева может стать взрыв или возгорание

Ввиду своих недостаток обустройство такого варианта строго не рекомендуется. Это бюджетно, конечно, но разве ваше здоровье можно оценить деньгами? Срок эксплуатации асбоцементного дымохода не превышает пяти лет.

Все варианты дымоходов для газового оборудования рекомендовано обустраивать .

Тонкости проектирования дымового канала

При значение имеет все: и его размер, и конфигурация, и сечение, и уклон, и прочие параметры. При устройстве дымоотвода от газового котла необходимо строго придерживаться требований нормативных документов: СНиП 2.04.05-91 и ДБН В.2.5-20-2001.

Правило #1 — соблюдение норм сечения каналов

Поперечный срез дымоходного канала по площади должен быть не меньше, чем сечение патрубка газового котла, с помощью которого устройство подключают к дымоходу.

При сооружении и подсоединении дымоходов для газовых котлов на всей их протяженности недопустимы сужения канала, искривления и применение неподходящих по сечению модулей.

При одновременном подключении двух устройств к дымоходу следует увеличить сечение с учетом вероятности одновременной работы двух устройств. Т.е. сечение канала должно равняться суммарным размерам патрубков обоих единиц техники.

Правило #2 — обеспечение борьбы с конденсатом

Современные газовые котлы созданы таким образом, чтобы максимальное количество тепла подавалось на теплообменник. Такой высокий КПД способствует получению продуктов горения с относительно невысокой температурой.

В результате на стенках дымохода образуется влага. Повышенное количество конденсата, включающего агрессивные вещества, может оказывать разрушающее воздействие на целостность стен дымоходов.

Для подключения газового котла к дымоходной конструкции используют специальный тройник, на который монтируется устройство для сбора конденсата

В нижней части дымоотвода необходимо присутствие конденсатосборника в виде съемной емкости из пластика или нержавейки. Не запрещен к использованию и стакан из оцинкованной стали, но его придется часто менять.

Для защиты конструкции рекомендуется не только выложить дымоход из кирпича, но и выполнить его гильзование, т.е. вставить внутрь специальную трубу из нержавеющей стали. Такие трубы долговечны и хорошо сопротивляются коррозионному воздействию.

Альтернативным решением для борьбы с конденсатом может стать футерование, т.е. установка специального гибкого дымохода. Для сбора конденсата используют специальную емкость. Ее устанавливают чуть ниже места, где патрубок котла соединяется с дымоходом.

Правило #3 — выбор формы сечения конструкции

Традиционная цилиндрическая форма дымохода считается оптимальной для эффективного удаления продуктов горения. Кроме того, в таком дымоходе легче производить профилактическую очистку.

Вполне допустимыми, хотя и не такими удобными считаются дымоходы с сечением в виде овала. Квадратные конструкции также имеют право на существование, но показатели тяги в них обычно снижены.

Правило #4 — выполнение уклонов, поворотов, уступов

Оптимальным для напольного газового котла считается вертикальный дымоход, не имеющий уступов. На практике добиться такого расположения конструкции удается далеко не всегда.

Отклонение от вертикали допускается не более, чем на 30 градусов. При этом следует убедиться, что размеры сечения наклонного участка соответствует нормативным требованиям.

При этом сама труба, соединяющая дымоход и котел, должна включать строго вертикальный участок высотой от половины метра и более. Разумеется, при необходимости можно некоторые участки дымохода делать горизонтальными, но их не должно быть слишком много.

При установке дымоходной конструкции для газового котла допускается наличие наклонных участков, уклон должен составлять 60° и более градусов относительно горизонта, длина наклонного участка до 1 м

Например, если высота помещения, в котором установлен дымоход, составляет около трех метров, то и суммарная длина горизонтальных отрезков дымохода не должна превышать эти размеры.

Хотя, как упоминалось ранее, чем ближе конструкция дымохода к вертикали, тем лучше. Не допускается, чтобы уклон дымоходной трубы в сторону котла был более 0,1 градуса. Что касается поворотов дымоходной конструкции, то их максимальное количество составляет три поворота, не более.

Правило #5 — корректное соединение труб

Для соединения отдельных частей дымоходной конструкции используют специальные хомуты. Уклон колена дымоходной конструкции может составлять 15-90 градусов. Между соединительными трубами и остальными поверхностями должно сохраняться определенное расстояние.

Оно зависит от того, какими материалами эти поверхности покрыты. В местах, где используются горючие или даже трудносгораемые материалы, рекомендуется выдерживать расстояние не менее 25 см.

Расстояние от поверхностей, покрытых огнестойкими материалами должно быть не менее 5-10 см. Для защиты дымохода от легковоспламеняющихся материалов используют асбокартон, кирпичную кладку и т.п.

При монтаже дымохода для газового котла все его элементы нужно надежно закрепить, выдержав правильный шаг между креплениями

Особое внимание следует уделить местам соединения отдельных отрезков дымоходной конструкции. Они должны быть выполнены из прочных материалов, которые не прогибаются при внешнем воздействии.

Этими же характеристиками должны обладать все элементы крепления дымохода. Горизонтальные или наклонные участки дымохода не должны находиться под нагрузкой.

Элементы дымохода вставляют друг в друга на глубину, которая равна половине диаметра трубы или превышает этот показатель. Никакие зазоры в этих местах недопустимы, соединение должно быть плотным и герметичным.

В случае нарушения герметичности соединения отдельных элементов дымохода угарный газ может незаметно проникать в помещение. Поэтому состояние дымохода следует периодически проверять, а во всех помещениях, где проложены дымоходные трубы, нужно организовать хорошее вентилирование.

Правило #6 — тонкости расположения трубы на крыше

Дымоходные трубы должны возвышаться над коньком кровли на 50 см или более, при этом расстояние от края парапета до дымоходной трубы должно быть не более 150 см. Если ось дымовой трубы расположена на расстоянии 1-1,5 м от конька крыши, то она должна возвышаться над уровнем конька на 50 см или более.

На этой схеме наглядно продемонстрировано, как в соответствии с техническими нормами определяют высоту дымоходной трубы относительно конька крыши, чтобы он не препятствовал формированию тяги

Если же труда находится от конька еще дальше, то ее можно сделать такой же высоты, как и конек. Труба может быть еще ниже, если ее отделяет от конька крыши расстояние более трех метров.

В этом случае нужно провести условную линию вниз от конька под углом 10 градусов к горизонту. Высота дымоходной трубы должна достигать этой отметки. Получается, что чем дальше расположена труба от конька, тем меньше должна быть ее высота относительно конька крыши.

На плоской кровле дымоход отсутствует, поэтому здесь в соответствии с нормативами возводят дымоходную трубу высотой 100 см. На совмещенной кровле высота дымоходной трубы должна составлять около двух метров.

Участок дымохода, расположенный над кровлей и в пределах неотапливаемого чердака, обязательно утепляют, чтобы улучшить тягу и предотвратить появление конденсата. Один из вариантов для такого утепления — базальтовая скорлупа

Наружную часть дымовой трубы следует обязательно утеплить. Если пренебречь этим моментом, на ее поверхности будет скапливаться конденсат. Влага может проникнуть внутрь дымохода, что приведет к развитию коррозионных процессов и повреждению конструкции.

В утеплении нуждается и та часть дымоходной конструкции, которая расположена на наружной стороне дома. Недостаточное утепление может также снизить эффективность работы дымохода, уменьшить его тягу.

Если нет возможности вывести дымовую трубу через верхнее перекрытие и кровлю, используют . Этот вариант можно вывести через стену, при этом интенсивность отвода продуктов горения голубого топлива ничуть не сокращается.

Правило #7 — соблюдение норм пожаробезопасности

На этапе монтажа дымохода необходимо учесть требования пожбезопасности. При прохождении канала через стены из разных материалов они отличаются:

• если стена из дерева, нужна вокруг него изоляция из огнестойкого материала, а саму трубу следует обернуть асбестом;
• в кирпичной, бетонной стене достаточно изоляции из монтажной пены.

Конструктивное исполнение дымохода должно соответствовать требованиям, изложенным в инструкции, приложенной к котлу.

Дымоходы котлов, перерабатывающих газ в тепловую энергию, преимущественно насадного конструктивного типа. Согласно насадной схеме канал устанавливается непосредственно на плиту перекрытия отопительного агрегата. Однако допустимо подключение к стеновым дымоходам посредством патрубков длиной не более 40 см.

В случае подключения к стеновому дымоходу между нижней линией патрубка и возгораемым перекрытием должен остаться зазор в 14 см. Между верхней линией патрубка и возгораемым потолком необходимо оставить 50 см, если нет противопожарной защиты, 40 см, если защита есть.

Проход дымохода через возгораемую конструкцию обустраивается с помощью негорючих теплоизоляционных материалов или устройствами типа песочниц

Участок пересечения возгораемого перекрытия оснащается коробом с песком или уплотнением из невозгораемого утеплителя.

Выбор дымохода в зависимости от типа котла

Газовые котлы укомплектовывают одной из двух видов камер сгорания: открытой или закрытой. Внешне отопительные агрегаты ничем не отличаются, но принцип работы у них разный. Выбор конструкции дымохода осуществляется в зависимости от типа камеры сгорания.

Производители поставляют на рынок множество моделей газовых котлов. При выборе агрегата для обогрева жилья нужно заранее решить, что больше подходит для конкретного дома — горелка открытого или закрытого типа. Незнание этих тонкостей могут создать проблемы при эксплуатации

Местоположение дымохода также необходимо определить заранее. Он может быть как внутренним, так и выносным. В проектах новых домов обычно предусмотрен монтаж дымоходов внутренних. Когда на газовое отопление переводят старые дома, устраивают выносной дымоход.

Дымоход для котла с горелкой открытого типа

Более простое устройство имеет открытая камера. Она состоит из собственно горелки и змеевика, расположенного под ней. Последний состоит из тонких трубок, по которым циркулирует теплоноситель. Работает устройство только тогда, когда присутствует воздух, поэтому горелку называют атмосферной.

Воздух такой котел получает из помещения, где он установлен, хотя есть модели, которые монтируют на стену и проделывают в ней воздухозаборное отверстие.

Настенный котел не шумит во время работы. Детали, входящие в его конструкцию практически не подвержены износу. Техобслуживание предельно простое — проверка зажигания, но что касается расхода топлива то эти котлы нельзя назвать экономичными

Для хорошей работы котла с открытой камерой нужна труба, выходящая наружу и отличная тяга, возникающая при движении воздуха по дымоотводящему каналу. Агрегат хорошо подходит, когда требуется отопить дом большой площади, расположенный за городской чертой.

Существует 2 варианта решений:

1. Максимально прямую трубу, расположенную горизонтально, проводят сквозь стену, а снаружи направляют ее вверх вдоль стены до нужной высоты. Такой вариант дымохода называют наружным.
2. От котла трубу тянут вверх. Она должна пройти через перекрытия и выйти над поверхностью кровли. В таком дымоходе допустимо сделать 2 изгиба по 45⁰.

В исполнении проще первый вариант, но потребуется качественное утепление. Это уменьшит количество конденсата, но избавит от него полностью. На выходе обязательно нужен конденсатосборник и тройник.

Применение второго варианта осложняется тем, что дымоход проходит перекрытие и кровельный пирог. Поэтому в этих местах, в соответствии с требованиями пожаробезопасности, потребуется монтаж потолочно-проходных узлов.

Заводской проходной узел. Его устанавливают, предварительно выполнив теплоизоляцию из фольгированной базальтовой ваты, выдерживающей температуру выше 150⁰. Если пренебречь этим требованием, материал спечется и потеряет свои теплоизоляционные свойства

Существуют такие термины, как монтаж дымохода «по дыму» и «по конденсату». Сборку по первому способу осуществляют при устройстве внутреннего дымохода, а по второму — когда возводят наружный дымоход.

В первом случае уже установленный нижний элемент вставляют в верхний, что предотвратит просачивание газов в помещение. Во втором — делают все наоборот.

Сборка дымохода «по конденсату» не даст влаге проникнуть в утепляющий слой, следовательно, предотвратит коррозию трубы. Мастера печного дела советуют собирать дымоход по 3 — комбинированному варианту: «по дыму» горизонтальные участки, а «по конденсату» те, что проходят через чердак или помещения второго этажа, которые не отапливаются

Если труба выведена на жилой 2 этаж, ее нужно привести в эстетичный вид. Для этого применяют специальные экраны, которые саморезами крепят к полу. Когда дымоход выходит на чердак, никаких дополнительных работ выполнять не требуется.

Дымоходы для турбированных котлов

Котлы с дутьевой горелкой называют турбированными. Это более прогрессивная конструкция с принудительным нагнетанием кислорода а закрытую камеру с расположенной в ней форсункой. Воздух поступает от установленного извне вентилятора через специальный канал.

Нагревательный блок имеет двойные стенки, между которыми находится вода. Жидкость нагревается, когда горит газ, а продукты горения нагнетатель вытесняет в дымоотвод.

В классическом понимании дымоход как таковой отсутствует — трубу просто просто выводят на улицу, хотя некоторые размещают ее в атмосферном дымоходе

К турбированному котлу подходит коаксиальный дымоход. По одной из его труб удаляются отработанные газы на расстояние до 3 м, а по другой осуществляется приток воздуха, необходимого для процесса горения.

В плане экологии такой агрегат более безопасен, процесс горения контролирует . Топливо в нем сгорает почти на 100%. Коэффициент полезного действия больше по той причине, что вода контактирует со стенками камеры.

Возможно применение горизонтальных коротких дымоходов. В результате использования двойной трубы, воздух, поступающий с улицы, нагревается за счет отдачи тепла выхлопными газами.

Специфика обустройства дымохода для двух котлов

Каждое устройство, использующее газ в качестве топлива, должно иметь индивидуальный дымоход. В случае острой необходимости, как исключение, допустимо подключение 2 единиц, одновременно работающего, газопотребляющего оборудования. Главное условие — соблюсти между точками врезки труб в дымоход дистанцию минимум 0,7 м.

Если в доме имеется не только газовый котел, но и другая отопительная или водонагревательная техника, следует учитывать следующие нормы:

1. К одному дымоходу можно подключать не более двух таких устройств, расположенных на одном этаже или на разных этажах.
2. При этом отверстия для отведения продуктов горения для этих устройств должны находиться на разных уровнях.
3. Входы в дымоход должно разделять расстояние в 50 см или более.
4. Ввод продуктов горения от двух устройств на одном уровне допускается только при наличии специальной рассекающей вставки внутри дымохода.
5. При этом высота расположения параллельных вводов в дымоход, снабженных рассекателем, должна быть не менее одного метра.

Конечно, возведение нескольких дымоходов обойдется дороже, чем только одной конструкции, но не стоит пренебрегать требованиями строительных норм и правилами безопасности ради сомнительной экономии.

Строительными нормативами допускается вариант подключения двух отопительных агрегатов к одному дымоходному каналу. В таких случаях устраивается рассечка толщиной 12 см на высоте 1 м от нижней точки соединения труб

При создании дымохода не следует использовать материалы с низкой плотностью и высокой пористостью, которой отличаются пено- и шлакобетонные блоки. Дымоход не должен проходить через жилые помещения.

Не допускается установка подобных конструкций также на закрытых лоджиях или балконах. Во всех помещениях, где имеется дымоход, необходимо организовать правильное вентилирование.

Предварительные расчеты параметров дымохода

Подбор дымохода следует начинать только после покупки котла, иначе невозможно подобрать его сечение и рассчитать габариты. По форме лучшим является круглое сечение, хотя допустим и прямоугольник.

Ориентировочный список конструктивных элементов дымохода:

• переходник, соединяющий патрубок котла с дымоходной конструкцией;
• тройник с ревизионным отверстием и штуцером, предназначенным для сбора конденсата;
• хомуты для соединения отдельных элементов дымохода;
• кронштейны и другие крепежные элементы;
• конический наконечник;
• телескопические трубы;
• отводы;
• проходной патрубок и т.п.

Следует помнить, что отводы обычно рекомендуется устанавливать на расстоянии не более двух метров от патрубка газового котла. Это позволит обеспечить максимально эффективную тягу.

Отдельные элементы дымоходной конструкции для газового котла можно приобрести в готовом виде. Главное, правильно просчитать размеры конструкции и выполнить требования техники безопасности

Для правильного монтажа дымохода рекомендуется сначала рассчитать площадь поперечного сечения выходного отверстия.

При этом используют формулу:

F = (K ∙ Q) / (4,19 ∙ √ˉ Н),

где:

• K — постоянный коэффициент, его значение варьируется в пределах 0,02—0,03;
• Q — производительность газового котла, указанная в техническом паспорте устройства;
• Н — расчетная высота дымохода.

После того, как площадь сечения вычислена с помощью этой формулы, необходимо сравнить полученные данные и откорректировать их, если нужно.

Например, согласно требованиям к дымоходу газового котла, для круглых конструкций рекомендуемое сечение зависит от мощности котла и может оставлять:

• 120 мм для котла мощностью 24 кВт;
• 130 мм — для 30 кВт;
• 170 мм — для 45 кВт;
• 190 мм — для 55 кВт;
• 220 мм — для 80 кВт;
• 230 мм — для 100 кВт.

Если монтируется дымоход с прямоугольным сечением, учитывается тепловая мощность газового оборудования:

• для устройств с мощностью менее 3,5 кВт — 140х140 мм;
• для устройств с мощностью 3,5-5,2 кВт — 140х200 мм;
• для устройств с мощностью 5,2-7,3 кВт — 140х270 мм и т.п.

Если используются асбоцементные трубы, сечение дымоходного канала должно быть не менее 100 мм. Вертикальные участки дымохода закрепляют на стене с шагом в 2,5 м, а на участках с уклоном шаг должен быть чаще — 1,5 м.

Дымоходные трубы для газового котла могут иметь круглое или квадратное сечение, но размеры такого сечения должны соответствовать установленным нормам

По высоте дымоход выбирают в зависимости от его расположения по отношению к коньку крыши.

Высота дымохода, приведенная в таблице минимальная. Увеличивать указанный параметр можно, а уменьшать нельзя

Если при подсчете получится, что не выполнено условие, при котором полезное сечение трубы должно быть больше внутренней площади отопительного агрегата, следует взять трубу меньшего сечения, но большей длины.

Варианты монтажа дымоотводов

Под внутренний дымоход необходимо возводить фундамент. Если добавить еще и защитный кирпичный канал, то это сведет к минимуму количество конденсата. Иногда дымоходы пристраивают снаружи к стене, за которой находится агрегат.

Внутреннее исполнение дымохода

Прежде чем приступить к монтажу дымохода под него выбирают место. Затем размечают места, где он будет проходить через перекрытие и кровлю. Тщательно проверяют точность разметки и делают проемы. Следующий шаг — выполнение подсоединения патрубка котла к дымоходу, а далее монтируют ревизию и тройник.

Закрепляют лист из стали, устанавливают главный кронштейн, трубу наращивают, если требуется, применяют «колени». В районе контакта с перекрытием используют патрубки. Берут лист оцинкованной стали с таким отверстием, чтобы через него свободно проходила труба, крепят его к перекрытию. Для усиления стыков применяют хомуты. Каждые 2 м дымоход закрепляют хомутами, а каждые 4 м — кронштейнами.

Работу завершают проверкой швов на герметичность. Для этого берут мыльный раствор, наносят его на все стыки. Если все выполнено качественно, то при подключении агрегата к дымоходу, пузыри в этих местах не появятся.

Устройство наружной конструкции

Для выносного дымохода в глухой стене делают отверстие такого диаметра, чтобы через него свободно проходила труба с изоляцией. Установив в отверстие первый элемент будущего дымохода, закрепляют его, обматывают изоляцией. Следующие секции добавляют со стороны улицы, контролируя вертикальность при помощи отвеса.

Наружный дымоход — более безопасный, но его нужно хорошо утеплять. У покупной конструкции все элементы хорошо подогнаны, так что сборка не создаст проблем

Трубу к стене фиксируют кронштейнами до достижения ею нужной высоты. Завершают процесс креплением трубы к патрубку котла и герметизацией стыков. Чтобы наружный дымоход прогревался быстро, его по всей длине утепляют базальтовой ватой.

Установка коаксиального дымоотвода

Дымоход этого типа выводит продукты горения наружу и одновременно снабжает горелку котла воздухом, богатым кислородом. При наличии такой конструкции не нужна дополнительная вентиляция.

Дымоход изготовлен из круглых труб — наружная стальная сечением 10 см и толщиной стенок 0.1 – 0.2 см и внутренняя алюминиевая диаметром 6 см. Трубы не соприкасаются т.к. между ними имеются перемычки.

Монтируют коаксиальные дымоходы для котлов с закрытой камерой сгорания, выполненных для установки на стену и на пол, а также для колонок и других газовых агрегатов.

Такой газоотвод имеет несколько преимуществ:

• конструктивно труба устроена так, что одновременно с нагревом поступающего воздуха, происходит охлаждение отработанных газов;
• дымоход увеличивает КПД оборудования;
• имеет компактные габариты, поэтому используют его не только в частных домах, но и в городских квартирах;
• безопасен — выводящиеся газы не контактируют с воздухом помещения и выходят не через вентиляционный канал а прямо в атмосферу;
• прост в монтаже.

Устанавливают коаксиальный дымоход как горизонтально, так и вертикально. Независимо от способа установки наибольшая длина дымохода не должна быть больше 4 м. Существуют модели с основательными параметрами, созданные специально для дымоотвода на большое расстояние.

Непосредственно под производители выпускают адаптеры специальной конструкции, используемые для вертикальных переходов через перекрытия и кровлю. Для предохранения системы от осадков и обеспечения герметичности в районе прохождения трубы сквозь перекрытие существуют специальные оголовки.

На рисунке отображены советы и обязательные требования к монтажу дымохода коаксиального типа. Все они касаются газоотводов для котлов, мощность которых не превышает 70 кВт

В случае применения коаксиального дымохода для котла, установленного на стене, его располагают горизонтально. При этом необходимо обеспечить 3-5% уклон, иначе в котел будет попадать конденсат.

Нормы регламентируют не только размеры самого дымохода для газового котла, но и расположение отверстия в стене. Оно должно быть удалено от окна, находящегося рядом, минимум на 50 см и не менее 25 см, если находится над окном.

Как переделать старый дымоход?

Если в давно существующую систему отопления вместо обычной печи включают газовый котел, кирпичный дымоход не обязательно полностью перестраивать. Его можно модернизировать путем гильзирования. Сделать это можно двумя способами.

Способ №1. Установить в основание существующего дымохода трубу из нержавейки.

Трубу следует выбирать так, чтобы ее высота равнялась высоте старого дымохода, а диаметр соответствовал патрубку котла. Зазор между стенками существующего дымохода и трубой заполняют теплоизолирующим материалом типа пеностекла, керамзита или перлита.

Способ 2. Применить технологию Фуран-Флекс. Этот вариант дороже первого, зато остается неизменным диаметр дымохода. Материал морозостойкий, не поддается коррозии, диаметр колеблется в пределах 6 – 100 см.

Технология FuranFlex позволяет выполнить модернизацию или ремонт дымохода, имеющего уклон максимум 30⁰ быстро и эффективно

Сама технология заключается в том, что эластичную трубу помещают внутрь дымохода под давлением. Труба принимает форму дымохода, затем затвердевает и становится сплошной бесшовной оболочкой, не пропускающей ни дым, ни конденсат.

Выводы и полезное видео по теме

Видео #1. Подробный обзор установки коаксиального дымохода, предназначенного для газового котла, можно посмотреть в этом видео:

Видео #2. Здесь представлена полезная информация о том, как выбрать дымоход, избежав при этом распространенных ошибок:

Видео #3. Ролик об устранении нарушений технологии установки дымохода для газового котла:

Любую бытовую технику, особенно работающую на таком небезопасном энергоносителе, как газ, нужно монтировать с соблюдением всех правил. Устройство отвода продуктов сгорания от газовых котлов требует грамотного подхода. Сначала выполняют инженерные расчеты и только тогда реализуют проект, так что лучше доверить все это специалистам.

Появились вопросы по поводу устройства и монтажа дымоходных труб для газового котла, есть замечания к материалу, хотите поделиться опытом в сфере обустройства дымового канала своими руками? Пишите, пожалуйста, комментарии в расположенном под текстом блоке.

Колено для печной трубы в деревянном доме. Монтаж, установка дымохода в деревянном доме

Каждый дом, построенный для круглогодичного в нем проживания, нуждается в обустройстве качественной системы отопления. Когда-то для этих целей использовали старые добрые печки, сейчас все большей популярностью пользуются газовые котлы, камины и прочие приборы, работающие на разных видах топлива. Но помните, что независимо от типа отопительной системы в ней в любом случае будет дымоход. О том, как правильно установить дымоходную трубу, пойдет речь в нашей сегодняшней статье.

Учитывая тот факт, что в последнее время многие наши с вами соотечественники особое внимание уделяют экологичности строительных материалов, отдавая предпочтение возведению домов из натуральной древесины, мы поговорим именно о монтаже дымохода в деревянном строении или в здании из сруба.

Общие требования к строительству дымохода в доме из дерева

Установка трубы дымохода в сооружении из натуральной древесины – ответственное мероприятие, требующее от специалистов не только знания технологии, но и беспрекословного ей следования. Одним из недостатков дерева как строительного материала является быстрая воспламеняемость – процесс обугливания начинается уже при температуре в 200 градусов.

И чтобы не случилось возгорания, которое может повлечь за собой плачевные последствия, необходимо соблюдать требования СНиП. Так, в соответствии с данным документом, кирпичные или бетонные трубы дымоходов разрешается располагать на расстоянии не менее 13-ти см от быстровоспламеняемых материалов, коим является древесина. Если роль дымохода выполняет керамическая труба, она должна быть удалена от стен и перекрытий минимум на 25 см.

Совет! Древесина – материал легко воспламеняемый. При обустройстве дымохода необходимо соблюдать предписанное СНиП расстояние между трубой и стенами, а также другими элементами конструкции.

Общая высота дымохода не может быть меньше 5-ти метров, при этом расчет расстояния ведется от колосниковой решетки.

Не смотря на то, что современный рынок пестрит изобилием новейших материалов, для сооружения дымохода в деревянном доме чаще всего используют . Предпочтение отдается красному огнеупорному полнотелому кирпичу, толщина шва при этом составляет не более 1 см. Кирпичную кладку следует поддерживать перевязкой, внутри строения она выполняется из известнякового либо цементно-известнякового раствора, снаружи разрешается применять чистый цементный раствор. Оштукатуривать внутреннюю поверхность трубы запрещено, так как в процессе работы отопительного прибора раскаленные части штукатурки начнут отваливаться, они будут падать в дымоход и приведут к его засорению.

Поверхность кирпича шероховата, на ней часто собирается сажа, накапливается конденсат, который со временем может привести к разрушению материала. Чтобы этого не произошло, специалисты советуют внутрь кирпичного дымохода вмонтировать асбестоцементную трубу, а щель между ней и кирпичом заделать раствором. Эта процедура получила название гильзовки.

Обрели популярность сравнительно недавно. Причинами столь высокой востребованности можно считать следующее:

• простота монтажа (дымоходная система продается уже готовой к установке).
• Керамические трубы отличаются длительностью эксплуатации, также они жаростойки, стойки к воздействию кислот и щелочи.
• Внутренние стенки трубы гладкие, на них практически не скапливаются продукты горения.

Монтаж керамических дымоходов в доме из древесины

Процесс установки керамических труб дымохода состоит из следующих этапов:

• Подготовка основания. Она заключается в обустройстве идеально ровной горизонтальной поверхности-основания.
• Крепление модуля. На основании с помощью цементного раствора закрепляют модуль, посредством которого дымоход будет соединен с основной системой отопительного прибора, будь то обычная печка, котел или камин.
• Изготовление раствора. Он обязательно должен быть кислостойким, в основе раствора лежит специальная смесь из герметика, разведенного водой в соотношении 1 к 7.
• Монтаж «тройника». Он устанавливается на модуль-основание с помощью приготовленного на предыдущем этапе раствора, образовавшиеся в процессе стыки тщательно герметизуются.
• Установка остальных элементов керамического дымохода, все швы при этом промазываются герметиком.

Совет! Если в качестве кровельных материалов выбраны быстро воспламеняемые изделия, керамический дымоход должен возвышаться над линией конька не менее чем на полтора метра.

Тоже часто используют для обустройства отопительной системы в зданиях из сруба и натурального дерева. Они бывают двух видов – одно- и двухкомпонентными.

В состав однокомпонентных входят стальные трубы с круглым сечением. Они недорогие, однако обладают существенными недостатками:

• высокие теплопотери;
• ограниченный срок службы;
• исключается наружный монтаж;
• требуют серьезной теплоизоляции, что влечет за собой дополнительные траты.

Двухкомпонентные металлические дымоходы – это так называемая сэндвич-система, у которой есть отдельный слой теплоизоляции. Он находится между двумя отрезками стальных труб и повышает надежность всей системы в целом.

Такие дымоходы хоть и стоят дороже, зато применять их можно для установки снаружи здания, при этом отпадет необходимость в преодолении всех перекрытий и крыши дома. В данном случае в месте установки печки либо котла делается сквозное отверстие в стене, и дымоотвод выводится просто наружу.

Прохождение деревянных перекрытий при обустройстве дымохода

Монтаж дымоходной трубы в доме из древесины требует строгого соблюдения правил пожарной безопасности. В соответствии с ними места, в которых труба проходит сквозь деревянные перекрытия и кровлю, должны защищаться дополнительной теплоизоляцией и листовой сталью. Часто для защитных целей применяются потолочные проходные узлы (ППУ). Они имеют форму короба и служат для выполнения таких задач:

• предотвращение искривления дымохода;
• защита перекрытий от перегрева и препятствование возгоранию.

Там, где ППУ прикасается к срубу, крепится дополнительная теплоизоляция из негорючих материалов.

Совет! Если при строительстве дымохода используется потолочный проходной узел, между ним и трубой должен быть небольшой зазор.

Выводы

Для обустройства дымоходов в домах из натуральной древесины и сруба могут использоваться различные материалы. Мы перечислили их в данной статье и оговорили особенности каждого, обратив внимание на технологию монтажа и требования к соблюдению техники безопасности. Помните, что только следование инструкции защитит ваш дом от возгорания и выступит гарантией длительной эксплуатации всей отопительной системы.

Построить дымоход в деревянном доме не так-то просто. Ведь дерево начинает обугливаться уже при температуре 200°С, а устойчивое горение древесины начинается от 300°С.

Поэтому нам необходимо установить дымоход в деревянном доме таким образом, чтобы не спалить дом и не отравиться газообразными продуктами горения.

Если запланирована установка дымохода в деревянном доме, то прежде чем начать монтаж, нужно узнать, какова температура отходящих газов в отопительном приборе в вашем доме? В таблице 1 указана температура отходящих дымовых газов в зависимости от типа отопительного прибора и используемого топлива.

Люди живут в деревянных домах уже тысячи лет и пользуются печами, очагами и каминами, и выработали за это время немалый опыт. Этот опыт собран в регламентах по строительству, монтажу и пожарной безопасности. Проводится установка дымохода в деревянном доме в соответствии с нормативными документами, принятыми государственными инстанциями.

Существует руководящий документ СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Именно этим документом руководствуются государственные контролирующие инстанции.

СНиП гласит, что запрещено расположение легковоспламеняющихся элементов ближе 130 мм в свету от бетонных и кирпичных труб или труб керамических в теплоизоляции. Для керамических труб дымохода без теплоизоляции это расстояние должно быть ещё больше — 250 мм.

Дерево является легковоспламеняющимся материалом, большинство современных утеплителей также легко воспламеняется, а полимерные паро- и гидроизоляционные плёнки тем более. Поэтому мы должны предусмотреть, чтобы эти материалы не касались нашего дымохода.

Кирпичный дымоход

Несмотря на массу новых материалов для исполнения дымоходов, кирпич всё равно остаётся достаточно популярным и востребованным.

Напомним вам, что:

1. Кладка трубы должна быть с перевязкой, внутри дома на известковом или цементно-известковом растворе, выше кровли применяется цементный раствор.
2. Согласно «Правилам трубо-печных работ», дымоходы должны быть из полнотелого красного кирпича, шов не толще 10 мм. Запрещено штукатурить внутреннюю поверхность трубы.
3. Серьёзный вес требует фундамента.
4. Кирпичная кладка разрушается кислотным конденсатом, обломки кирпича могут обрушиться внутрь и сузят сечение канала.
5. Из-за шероховатости кирпича, внутри трубы дымохода накапливается сажа.

Для уменьшения негативных моментов, устройство кирпичного дымохода проводят так: в дымовой канал вкладывают асбоцементную трубу и заливают бетоном пространство между ней и кирпичом. Это мероприятие называется гильзовка.

Междуэтажное перекрытие

На рисунке снизу показан проход дымохода через деревянное перекрытие. Слева представлено устройство прохода с использованием 2-х слоёв асбеста, тогда расстояние от трубы до деревянной балки перекрытия равно 1 кирпичу, то есть 250 мм. А справа показан вариант без асбеста, в том случае расстояние от дымохода до деревянной балки перекрытия должно быть не меньше чем 1,5 кирпича, то есть 380 мм .

Стена

1. Деревянная стена должна быть изолирована от дымохода, расстояние от «дыма» до дерева должно быть не меньше 25 см . Если отсутствует асбестовая изоляция, то это расстояние должно быть уже не меньше 38 см . Эту отступку можно закрыть стенками в четверть кирпича с боков.
2. В новых срубах принято устанавливать дощатый щит, прикрепленный на стену на скользящей посадке, чтобы компенсировать неизбежную осадку сруба. И к четверти в этом щите должны примыкать боковая закрывающая стенка
3. В боковых стенках делают отверстия для циркуляции воздуха. Сверху и снизу.
4. Деревянные полы в отступке накрывают одним рядом кирпича, плиткой или другими несгораемыми материалами.

Очень важный вопрос: как вывести дымоход через крышу? Правильно организованный проход дымохода через кровлю показан на рис. 2.

1. Планируя вывести трубу через перекрытие, следует убедиться, что расстояние между наружной поверхностью кирпичной трубы и деревянными стропилами регламентировано не меньше 130 мм.
2. Это пространство заполняется каменной (базальтовой) ватой, выполненной без органического связующего.
3. Если монтаж кровли проводился из легковоспламеняющихся материалов, например рубероида, дистанция должна быть удвоена до 260 мм .
4. В месте, где планируется вывести дымоход, крышу покрывают несгораемыми материалами, например шифером, а лучше кровельной сталью, на расстоянии не менее 500 мм от трубы и тщательно подгоняют под выдру трубы.

Высота трубы над кровлей

На рисунке ниже показана общая схема высоты трубы над скатной кровлей.

Высоту дымовой трубы над кровлей принимают:

Керамические дымоходы

В последние годы дымоход в деревянном доме часто исполняют из керамики (см. ):

1. Это фактически модульная система, монтаж проводят из сборных элементов полной заводской готовности.
2. Внутренняя труба из жаропрочной, долговечной и кислотоустойчивой керамики.
3. Благодаря гладкости внутренней поверхности керамические трубы, на них не накапливается сажа и не происходит завихрений потока тяги.
4. Из-за существенного веса дымоходной системы требуется монтаж фундамента.

Металлические дымоходы

Дымоходы из сэндвич-труб (см. ) завоевали вполне заслуженную популярность:

1. Удобство и быстрый монтаж.
2. Лёгкие конструкции не требуют отдельного фундамента, не предусматривают устройство фундамента.
3. Заполнение минеральной (базальтовой) ватой требуемой толщины обеспечивает необходимую теплоизоляцию.
4. Гладкость внутренних стенок не позволяет накапливаться саже и не нарушает воздушный поток тяги.
5. Труба имеет сложное устройство, для внутреннего канала используется кислотоустойчивый сорт нержавейки, это гарантирует долговечность и безопасность системе дымоудаления.

При выборе дымохода не следует забывать о температурах дымовых газов, изложенных в таблице 1.

Поэтому толщина внутренней нержавеющей стенки трубы должна составлять:

• от 0,5 мм для газовых, солярочных и пеллетных котлов;
• от 0,8 до 1,0 мм для печей, банных печей и каминов;
• от 1,0 мм для котлов на угле.

Толщина слоя теплоизоляции должна составлять до 100 мм в случае печей, каминов и угольных котлов, а в случае автоматизированных котлов толщина слоя должна быть до 50 мм.

Перекрытие

Ещё раз повторю, что несомненным удобством является наличие готовых элементов на все случаи. Если нет у одного поставщика, то легко находим другого поставщика, который сможет поставить весь необходимый комплект.

1. В случае междуэтажного перекрытия берём готовую разделку заводского исполнения.
2. Эта разделка называется чердачной или межэтажной.
3. Внутренний диаметр должен соответствовать внешнему диаметру сэндвич-трубы.
4. Выпиливаем квадратное отверстие между балками, соответствующее размеру квадратной части разделки, можно сделать запас, чтобы обернуть металл ещё 1-2 слоями негорючего базальтового полотна.
5. Проводим через круглое отверстие дымоход.
6. Заполняем пространство базальтовой ватой

Важно! Все сочленения дымоходных труб должны остаться снаружи. Они не должны попасть в перекрытие.

Кровля

Проблема, как провести дымоход через крышу, решается примерно так же, как и в случае перекрытия. Берём готовые элементы, в частности готовую крышную разделку, некоторые называют её кровельной разделкой. Они бывают разных размеров и с разными углами уклона.

1. Произвести монтаж узла прохода кровли всё же намного сложнее, чем устройство узла прохода перекрытия.
2. Отступ от трубы до дерева должна быть не менее 250 мм с каждой стороны. Отверстие и дымоход закрывают сверху специальным элементом — крызой.
3. Эту крызу сверху заводят под шифер или черепицу, а снизу накладывают сверху на черепицу.
4. Сверху крызы на трубу дымохода надевают окапник и его зажимают хомутом. Это обеспечивает защиту от осадков.
5. Пространство между дымоходом и стропилами заполняют негорючей минеральной (базальтовой) ватой и закрывают снизу металлическим отражателем.

Все фото из статьи

Дымоход в деревянном доме вещь необходимая, за исключением тех случаев, когда отопление и варочная печь могут функционировать от электроэнергии, но такое случается крайне редко. Конечно, основная потребность здесь ориентирована на печи и котлы, работающие на твёрдом топливе, но для того же газового котла опять-таки нужен отвод в виде коаксиальной трубы.

Мы сейчас постараемся установить различия между этими дымоходами, узнаем, как они устанавливаются, а кроме того, даём вам возможность посмотреть видео в этой статье.

Разные дымовые трубы

Важно!
Рассчитывая, как провести дымоход через деревянное перекрытие важно помнить, что при 200 ⁰C уже начинается обугливание древесины, а температура 300 ⁰C позволяет поддерживать стабильное горение дров в печной топке.
Это говорит о том, что на снижение температуры в местах примыкания трубы должны быть направлены основные усилия.

Технические условия монтажа

• Для того чтобы обеспечить правильное устройство дымохода в деревянном доме, вам не придётся «создавать велосипед» — есть практический опыт, который на данный момент отражается в виде регламента в различных государственных документах. Основное руководство по монтажу вы можете получить с СНиП 41-01-2003 (отопление, вентиляция и кондиционирование) – там содержится основная информация, которая при проверке будет учитываться представителями пожарной безопасности.

• Но постоянная температура в дымовой трубе также может зависеть от удалённости того или иного её участка от топливника, на что влияет конструкция самого отопителя и конструкция системы дымоотвода . Согласно СНиП 41-01-2003 вам необходимо соблюдать определённые расстояния от печей и труб до быстровоспламеняющихся предметов – в данном случае, это древесина (стены, перегородки, стропила и так далее). Так, кирпичные и бетонные печи или трубы должны находиться на удалении 130 мм, а металл и керамика – на 250 мм от конструкций из пиломатериалов.

Таблица нагрева дымоходных труб с разными отопителями

Внимание!
Эти же нормы распространяются и на плавкие утеплители типа пенопластов, пенополистиролов и так далее.
При монтаже труб постарайтесь отстранить изоляцию на указанное расстояние.

Кирпичные трубы

Требования к расстоянию между дымоходом и стеной остаются точно такими, как и для перекрытий, то есть, если есть двухслойная асбестовая изоляция, то оно должно быть не менее 250 мм, а если таковая отсутствует, то оно увеличивается до 380 мм.

Но иногда такими требованиями можно немного поступиться, например, дистанцию можно сделать на несколько сантиметров меньше у котла в парной, так как он функционирует периодически, тем не менее, чтобы вагонка не подгорела, её обшивают оцинкованной дестью, как это показано на верхней фотографии.

При монтаже дымохода непосредственно через конёк, её высота до оголовка должна быть не менее 200 мм. В тех случаях, когда труба находится в стороне, на склоне, то она должна быть выше конька, как минимум, на 500 мм. Так вы обеспечите нормальную тягу.

Коаксиальный дымоход

В тех случаях, когда у газового котла принудительная циркуляция, то «коаксиалка» (вывод) устанавливается только в горизонтальном положении. При естественной циркуляции трубы могут монтироваться вертикально или с наклоном.

Заключение

Установка печных труб своими руками требует большого внимания и соблюдения рекомендаций СНиП 41-01-2003, так их нарушение может привести к пожару. Кроме того, от дымовой трубы во многом зависит тяга, поэтому, не забывайте о нужной высоте над коньком крыши.

Необходимость выводить дымоход через стену возникает при монтаже отопительного оборудования в уже построенном доме. Грамотный подбор конструкции, материала, траектории прохождения дымохода становится гарантией эффективного обогрева помещений. Также важной составляющей безупречной эксплуатации отопительной системы является соблюдение алгоритма монтажа, установленного на основании практического опыта и нормативных документов.

Функциональность и особенности конструкции

Диапазон оптимальной длины дымохода составляет 5 – 10 метров. Показатель ниже минимального значения затрудняет тягу, а труба протяженностью свыше обозначенных 10 метров будет провоцировать чрезмерное горение, увеличивая расход топлива.

Поскольку гладкость внутренних плоскостей дымохода позволяет увеличить его долговечность, благодаря незначительному скоплению сажи, то все чаще потребители выбирают однослойную стальную трубу, успешно заменяющую кирпичные аналоги. Облегчается монтаж дымохода, если используется его современная конструкция из двух вложенных одна в другую стальных труб с изолирующим слоем из каменной ваты между ними.

Такая система доказала свою практичность, поскольку внутри не образуется негативно действующий конденсат, а наружные поверхности получают незначительный нагрев.

Делая вывод дымохода через стену с дальнейшим монтажом его снаружи дома, необходимо продумать конструкцию защитного короба. Целесообразно его сделать кирпичным, или использовать гипсокартон, дополненный огнеупорной теплоизоляцией.

Трехслойные дымоходы, внутренняя цилиндрическая труба которых сделана из керамики с последующим теплоизоляционным слоем и наружными блоками, выполненными из облегченного бетона, также показывают высокие эксплуатационные качества.

Основные этапы установки

Выполняя монтаж дымовыводящей трубы через стену, необходимо соблюдать определенную последовательность.

• В том месте стены, где планируется проход трубы, не должно быть внутренних коммуникаций и проводов.
• Производится разметка на стене и готовится отверстие нужных размеров.
• Проводится монтаж патрубка, который фиксируется в подготовленном отверстии. Проход в стене выкладывается огнеупорным изоляционным материалом, а сверху закрывается кожухом или штукатурится.
• Дымовая труба соединяется с отопительным устройством, стыкуя трехсекционное колено с тройником, используя переходный элемент.

Проход дымохода в каркасном доме

Крепежные элементы, предназначенные для фиксации дымоотвода к стене, имеют шаг в 60 – 100 см. После того, как удается вывести трубу на проектную высоту, сверху крепится конусообразный элемент, защищающий от возможного попадания мусора. В зазоре между стеной и дымоходом крепится слой минерального теплоизолятора, например, базальтовой ваты. Сверху дымоход также утепляется и обшивается кожухом из огнестойких и устойчивых к коррозии материалов.

Особенности работы с деревянными стенами

Обустраивая дымоход в деревянном доме, необходимо учитывать, что здесь его монтаж имеет некоторые особенности.

Выполняя проход через стену, нужно трубу дополнительно защитить, обложив огнеупорным кирпичом или асбестом. Такая мера является обязательной по нормативам пожарной безопасности, а также она позволит избежать рассыхания древесных волокон от нагрева в месте соприкосновения с дымоходом.

Начиная монтаж, выбираются дымоотводы из ассортимента трехслойных изделий, отказавшись от однослойного стального дымоотвода, который сильно нагревается. Рекомендуется проектировать горизонтальный участок небольшой длины.

Вертикальная часть в оптимальном варианте должна быть ровной без поворотов. В конструкции дымохода для регулирования интенсивности горения должны быть шиберы. При соблюдении всех требований отопительное устройство будет функционировать эффективно в безопасном режиме.

Если деревянное строение имеет отделку из сайдинга, то предусматривается зазор до дымохода ≥ 15 см. это обусловлено тем обстоятельством, что диапазон температур, регламентируемый производителями для этого отделочного материала, находится диапазоне от минус 50 градусов до плюс пятидесяти градусов. Весь проход защищается огнеупорным теплоизолирующим материалом.

Выводя дымоход через стену, рекомендуется ориентировать на сторону фронтона, чтобы не делать дополнительные отверстия в кровле. Если отопительный прибор в доме расположен так, что вывести трубу удается только с той стороны, где расположен скат крыши, то может понадобиться опорная стойка. К ней дымоход фиксируется с помощью скользящих креплений.

Для котлов, имеющих принудительную тягу, можно проводить монтаж просто горизонтальной трубы, которую следует вывести через проход в стене аналогично дымоходам, имеющим еще и вертикальную часть.

В процессе строительства можно установить удобную конструкцию дымохода в стене, представляющего собой выложенную из кирпича шахту. Сюда помещается труба, прикрепленная к отопительному устройству. Такая схема значительно экономит место.

Если монтаж универсального дымохода в стене проведен в перегородке между комнатами, то он становится дополнительным источником легкого комфортного тепла. Чтобы грамотно подключит отопительное оборудование, необходимо сделать достаточно просторный проход в стенке шахты и установить трубу, стыкуя горизонтальную и вертикальную ее части. Для изоляции обычно применяется каменная вата.

Верхний срез трубы, выходящей на расстоянии в полтора метра, отмеряемого от конька, должен возвышаться над ним на 0,5 метра. Если расстояние составляет полтора метра и более, то труба делается на уровне конька.

Видео: Вывод трубы дымохода котла через каркасную стену

Построив деревянный дом, многие домовладельцы используют для обогрева жилища печи. Любая печь предусматривает наличие дымовой трубы, которая предназначена для вывода продуктов горения. Кроме того, в дымовых трубах устраивают вентиляционные каналы, необходимые для поддержания в доме нужного воздушного баланса. Если дымовая труба построена правильно, то она не приносит проблем жильцам дома. Если же в процессе строительства были допущены ошибки, то это сразу заметно. Важно, что причиной пожара в деревянном доме чаще всего является неправильная установка дымохода. Дымоходы различают по материалу и конструкции, зависит это от вида отопительного оборудования. Дымоходы могут изготавливаться из кирпича, керамических труб, черной и нержавеющей стали. Каждый материал имеет свои плюсы и минусы, так, например, в кирпичных дымоходах накапливается больше сажи, чем в металлических. А дымоходы из черной стали самые дешевые по цене, но в то же время и самые ненадежные с точки зрения пожарной безопасности. Этот вид дымохода может использоваться при нечастой эксплуатации.

Выбор места установки дымохода.

Дымовые трубы необходимо сооружать, строго придерживаясь нормативных документов. По ним труба должна выходить строго вертикально, возможно отклонение до 30 градусов. Считается, что чем длиннее труба, тем лучше тяга, но при этом теряется КПД. Поэтому нужно соблюдать баланс между тягой и теплоотдачей. Рекомендуемая высота трубы не менее 5 метров. При выводе дымовой трубы из крыши нужно учитывать следующие правила:

• высота дымохода относительно плоской крыши или конька должна быть не менее 50 см.
• дымоход должен располагаться на расстоянии от конька, не ближе 1,5 м.
• если дымоход расположен на расстоянии 1,5 – 3 метров от конька, то его высота может равняться высоте конька.
• если дымоход расположен на расстоянии более чем 3 метра от конька, то дымовая труба должна располагаться не ниже линии, которая проведена от конька вниз под углом в 10 градусов к горизонту.

При выводе дымохода в деревянном доме особое внимание надо уделить проведению трубы через деревянные перекрытия. Эти места должны защищаться листами стали или негорючей теплоизоляцией. Будет очень хорошо, если в этом месте установлен потолочный проходной узел. Особое внимание при выводе дымохода нужно уделить устройству разделок. Следует помнить, что деревянные дома подвергаются усадке, что нарушает целостность разделок и может привести к уменьшению противопожарных зазоров.

Важно обратить внимание на стену, рядом с которой проходит дымоход. Если расстояние между дымоходом и стеной менее 0,6 м., то часть стены можно заменить на пенобетон – негорючий материал, сверху пенобетонный блок закрывают декоративной отделкой. Или деревянную поверхность обработать антипиренами.

Если в деревянном доме есть камин, то лучшим вариантом устройства дымохода является конструкция «сэндвича». Эта конструкция состоит из двух труб, вставленных одна в другую и разделенных теплоизоляционным слоем. Теплоизоляционным материалом чаще всего выступает минеральная вата. Эта конструкция используется при устройстве дымоходных каналов по наружной стене дома.

Уход за дымоходом.

Для того, чтобы дымовая труба работала исправно и не являлась причиной пожара, требуется выполнять ряд правил. Обязательно следить за целостностью отопительного оборудования и дымовой трубы. Трещины, дыры, любые нарушения герметичности срочно исправлять. Причиной пожара также может послужить накопление сажи в дымовой трубе. Поэтому чистка дымохода является профилактикой не только улучшения тяги, но и противопожарной мерой.

Монтаж дымохода через крышу и стену в деревянном доме своими руками? Пошаговая инструкция

Требования к обустройству дымоходов

Основными нормами монтажа дымохода является расстояние к деревянным конструкциям и других легковоспламеняющимся элементам. Итак, сведения представлены следующие:

• Расстояние к дереву должно быть не менее 15 см, если труба изготовлена из кирпича или бетона.
• Расстояние увеличивается до 25 см, если материал трубы керамика.

Важно! Обязательно нужно помнить, что не только деревянные конструкции, но и большинство отделочных материалов тоже легко загораются, поэтому расстояние к ним необходимо точно также учитывать

Кирпичный дымоход

Пользоваться популярностью для деревянных домов продолжают дымоотводы из огнеупорного кирпича. Важными правилами его кладки являются следующие:

• Сделать дымоход от пола к потолку, то есть внутри помещения нужно с использованием известнякового или цементно-известнякового раствора, кладка на крыше осуществляется с цементным раствором.
• Поверхность трубы внутри нельзя штукатурить.
• Класть дымоотвод нужно из красного полнотелого кирпича, шов которого не более 10 мм.
• При большом весе конструкции ее необходимо укрепить с помощью фундамента.
• Разрушение кирпичной кладки происходит за счет кислотного конденсата, в результате чего обломки попадают внутрь, тем самым обеспечивая уменьшение сечения канала.
  Внутри кирпичных дымоотводов накапливается сажа из-за шероховатости поверхности.

Рекомендовано осуществлять такое мероприятие как гильзовка. Оно заключается в заливке пространства между кирпичом и трубой бетоном, чтобы устранить некоторые негативные моменты.

Керамические дымоходы

Дымоотводы изготовленные из керамики, набирают все большую популярность в деревянных домах. Связано это с такими преимуществами:

• Модульная система продается уже в готовой сборке.
• Керамика долговечна, жаропрочна и устойчива к кислотам.
• В отличие от кирпича здесь не скапливается сажа ввиду гладкой поверхности.
• При всем этом такие дымоотводы очень тяжелые и требуют прочного фундамента. Тем более расстояние от дымохода к деревянной стене необходимо не менее 25 см.

Металлические дымоходы

Не меньшей популярностью пользуются и дымоотводы из сэндвич-труб благодаря следующим преимуществам:

• Простота и легкость установки.
• Легкий вес конструкции, когда не нужен дополнительный фундамент.
• Благодаря гладкой поверхности нет оседания сажи, не нарушается непрерывная циркуляция тяги воздушного потока.
• При монтаже заполняется базальтовой ватой для теплоизоляции.
• Характеризуется долговечностью и безопасностью за счет использования внутри нержавейки.
• Междуэтажное перекрытие в этом случае решается за счет заводской разделки. Важным моментом является сочленение дымоходных труб, при котором они должны быть снаружи конструкции и не попадать в перекрытие.

Как обезопасить стык дымохода с деревянным перекрытием?

А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара. Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию

Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто

Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию

Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто

Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.

Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло.  Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.

Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания). Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.

Также вам нужно быть осторожными, если  в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!

Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло). Тем более, естественная возможность обдува воздухом трубы жизненно необходима:

Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме

Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант

Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать. В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.

Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:

Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:

Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:

И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:

Основные правила и этапы монтажа дымохода через стену

Чтобы установить стандартный дымоход через стену, нужно соблюдать главные правила и технику, касающуюся безопасности. Схема установки может быть наружной, также деталь ставят сквозь деревянную либо каркасную стену.

По наружной стене

При ведении дымохода необходимо соблюдать нормативные углы изгибов

При таком монтаже на главные параметры дымоотвода влияет прибор отопления. Для регуляции колебаний дыма понадобится создавать отводы, колена соединений которых должны сохранять нужный угол. Отводные элементы скрепляют друг с другом при помощи вольфрамового электрода, далее монтируют заслонки и специальные окна. Если это необходимо, заслонные элементы ставят в отводных частях, трубках либо переходах на нужном расстоянии таким образом, чтобы они не могли соприкоснуться со стенкой трубки. Помимо этого понадобится монтировать подставку под тройные части, для этой цели применяют трубку с квадратным сечением, удерживая деталь на стенке при помощи дюбелей

Пристальное внимание необходимо уделять расстоянию между стенкой и дымоходом

Вывод подобного дымохода через стену осуществляются за счет тройников, сделанных из нержавейки с тепловой изоляцией. За счет них устройство подключается к дымоходу, после этого тройники будут применять в качестве отводных частей для конденсатных частиц, чистки и проверки деталей конструкции. Отводные трубки или ревизионные окна ставят в низу либо сбоку от тройников, которые бывают проходными, сборными или цельными. Для полноценной установки дымохода применяют кронштейны, в ряде случаев могут понадобиться вспомогательные крепления. Они необходимы для придания конструктивной части устойчивости к нагрузкам.

Сквозь каркасную стену

Нередко требуется установить печь в доме с дымоходом через каркасную стену. С целью получения нужного результата всю конструкцию обрабатывают материалами изоляционного типа, к примеру, шлакобетоном, минеральной ватой либо волоконными утеплителями. Верхнюю часть трубки оборачивают фольгой из алюминия и удерживают стяжками с хомутами. Иногда сразу устанавливают сэндвич-дымоходы с утеплительным элементом, монтаж которых не доставляет сложностей. Они включают в себя две трубы с разным диаметром, маленькая вкладывается в более крупную, в качестве наполнителя для них используют утеплитель.

Сквозь деревянную стену

Древесина может загореться при высоких температурах, поэтому используются теплоизоляционные материалы

Чтобы установить дымоход камина через стену строения из дерева, понадобится строго следовать правилам, касающимся пожарной безопасности. Трубку обкладывают прочным каркасом, стойким к возгоранию, это могут быть кирпичи или асбест. Подобная процедура позволяет предотвратить рассыхание древесины на участках, примыкающих к дымоотводу. Нередко во время установки трубки в деревянных строениях применяют системы с двумя контурами.

В идеале необходимо создавать схему дымохода, где горизонтальная соединительная труба имела бы небольшую длину. Строение такого дымоотвода включает элемент, который называется “шибер”, он помогает контролировать процесс тяги. Как и в отводящих элементах предыдущего типа, горловину накрывают специальным колпаком. Детали трубки при этом закрепляют, соблюдая дистанцию в один метр на расстоянии друг от друга, создавая проход дымохода через стену в деревянном доме.

Как вывести: пожарные нормативы

Все особенности проходного узла в бане через потолок связаны с пожарной безопасностью. Печные газы и твердые частицы, образующиеся при сгорании топлива, имеют температуру в несколько сотен градусов (до 700). И этот раскаленный поток практически сразу (в случае с металлической печью, потому что у кирпичной бывают лабиринты, где тепло у печного газа отбирают стенки) попадает в дымоход, нагревая его и делая опасным для прилегающих конструкций.

Мы прочитали СНиП 41-01-2003, где говорится, в частности, об устройстве отопления, и выделили то, что касается нашего случая, то есть прохода дымохода через потолок в бане.

Во-первых, нужно соблюдать температурные ограничения. Большинство ставит у себя металлические трубы, так вот они, согласно нормативам, не должны нагреваться выше 500 градусов. Для асбоцементных ограничение в 300 градусов, но кто их сейчас ставит?

Во-вторых, СНиП так описывает пустое пространство, которое должно отделять трубу от горючих и негорючих материалов кровли:

• от бетонных и кирпичных труб до горючих материалов – не менее 130 мм;
• керамические трубы: если без изоляции – 250 мм, с изоляцией – 130 мм.

Несмотря на то, что использование стальных труб не запрещено, о том, на каком расстоянии от материала перекрытия можно вывести трубу в бане через потолок, там ничего не говорится. Да и речь идет о кровле, если вы заметили, то есть приходится экстраполировать имеющуюся информацию на потолочное перекрытие.

Металлическая труба на этапе установки. Фото СтройДом

Итак, минимум для изолированных труб (теплоизолятор с сопротивлением теплопередаче 0,3 м2∙°С/Вт) – 13 см, для неизолированных – 25 см.

Еще есть приложение К, которое каждый трактует по-своему, где говорится, что вместе с толщиной печи или трубы (последнее не написано явно) величина отступки равна 50 см до горючих материалов и 38 см – до отделанных штукатуркой толщиной 2,5 см или металлическим листом поверх картона из асбеста толщиной 8 мм. Из этого неявно вытекает, что речь идет о воздушном зазоре между нагретой и горючей поверхностями.

В СП 7.13130.2009 нашлось еще одно дополнение: что размер разделки должен быть на 7 см больше толщины потолка. При этом дается ссылка на уже упоминавшееся выше приложение, где говорится о 50 и 38 см.

НО! В некоторых случаях это рассматривается как указание на размеры отверстия в потолке.

Требования к дымоходам

Есть два основных требования к дымоходу:

1. Он должен эффективно работать, удаляя продукты сгорания быстро и полностью. Для этого рассчитывают диаметр и длину трубы для конкретной печи. Печь в бане имеет простое устройство с прямым выводом продуктов сгорания (в отличие от комнатной печи, где для максимальной теплоотдачи дымоход имеет извилистые проходы – колодцы). Неэффективный дымоотвод грозит накоплением угарного газа, что является смертельно опасным для человека.
2. Он должен быть безопасен. Все участки трубы изолируют от стен, потолка, кровли, в зависимости от того как монтируют дымоотведение. Требования пожарной безопасности включают в себя жесткие нормы по расстоянию от легко воспламеняющихся конструкций, соседних строений.

Дополнительные требования заключаются в качественной гидро и теплоизоляции трубы от перепадов температуры и воздействия внешней среды. Для соблюдения всех вышеизложенных требований к дымоходам разработаны нормы и правила монтажа, где указаны точные размеры и расстояния, которые соблюдают на этапе изготовления проекта дымоотвода.

Выбор дымохода

Перед тем как вывести дымоход через стену, необходимо решить, устройство какого именно типа дымохода вы собираетесь применять.

На рынке представлено множество вариаций, но не все из них подходят под монтаж для деревянного дома. Среди наиболее востребованных систем следует выделить две.

1. Одностенные дымоходные системы. Их изготавливают из оцинкованной листовой или нержавеющей стали. Одностенные системы обладают одним существенным преимуществом — доступная цена. Этот вариант хорошо подойдет для недорогих загородных домиков или дачи. Но если вы вложили в дома немалую сумму, тогда от данной идеи лучше отказаться, поскольку одностенные стальные дымоходы не отличаются длительным сроком службы. Помимо этого, потребуется организовать высокоэффективную теплоизоляцию. Помимо металлических труб, одностенные системы часто выполняют из керамических и полимерных аналогов. Но их стоимость выше.
2. Двустенные дымоходы. Двустенные дымоходы или сэндвич системы — это оптимальное решение для деревянного дома. Особенность конструкции заключается в низкой теплопроводности и многослойности. Устройство двустенного дымохода включает две трубы разного диаметра, которые располагаются внутри друг друга, и теплоизоляционный материал, заполняющий промежуточное пространство между трубами. Выбирая подобное устройство для частного дома, приобретайте обязательное с соединением типа мама-папа. В продаже доступны конструкции с фланцевым соединением, но они больше подходят для промышленных целей.

Советы по монтажу

Чтобы правильно выполнить монтаж, применяя одностенные или двустенные дымоходные системы, придерживайтесь некоторых рекомендаций. Ваш главный ориентир — это инструкция к отопительному оборудованию, дымоход для которого вы собираетесь организовать своими руками.

1. Сделайте разметку на стене, ориентируясь по уровню отвода от отопительного котла или печи.
2. Согласно разметке в стене проделывается отверстие. Причем его диаметр должен в полтора раза превосходить диаметр канала дымохода. Это требуется для того, чтобы между дымоходом и деревянной стеной установить проходной стакан.
3. В полученное отверстие вставляется патрубок. Один его конец монтируется на отопительное оборудование, а второй идет на тройник. Тройник — незаменимая вещь, позволяющая организовать эффективный отвод конденсата.
4. В пространство между стеной деревянного дома и патрубком образуется пустота, заполняемая теплоизоляционным материалом.
5. Сверху изоляции монтируется кожух из жести.
6. На патрубке закреплен уже тройник, с наружной стороны которого устанавливается труба, направленная вертикально.
7. Если крыша двухскатная, труба должна доходить до конька. Если крыша плоская, конец трубы дымохода будет возвышаться над ней минимум на 50 сантиметров.
8. Никогда не выполняйте монтаж трубы дымохода вплотную к стенам деревянного дома. Расстояние между элементами составляет минимум 20 сантиметров. Чтобы добиться нужного расстояния, используйте крепежные кронштейны.

Провести через стены деревянного дома дымоотводные каналы не сложно, если грамотно выполнить проход, использовать эффективные теплоизоляционные материалы и применить дымоотвод соответствующего качества. Монтаж часто осуществляется своими руками.

Обязательно прочтите эти материалы:

• • Подключение печи к дымоходу
  • Соединение котла с дымоходом
  • Инструкция котлов Протерм

Разделка трубы на металлочерепице

Проходные элементы различаются в зависимости от формы сечения трубы. Для прямоугольной трубы потребуется комплектная гидроизоляция в сборе, с внутренним и наружным фартуками. Фартуки монтируют в определенной последовательности и изолируют по периметру дымоотводной трубы, с обеспечением полной герметичности прохода. Элементы сборные и разработаны специально для изоляции примыканий к кирпичным конструкциям и каркасам с прямоугольными формами поперечных сечений.

Проходной узел для труб-сэндвич выполняется из детали, которую крепят на кровельный материал, вторая часть комплекта для примыкания к круглым трубам – гидрозатвор. Собирают проход так, чтобы непосредственно с трубой-сэнвич контактировала воронка гидрозатвора в верхней части, с уплотнительным кольцом, материал кольца должен быть термостойким и эластичным. Крепят гидрозатвор к кровельному материалу на саморезах, вкручивая их по периметру нижней части воронки. Резиновый материал детали армируют по контуру алюминиевыми лентами. Таким же образом выводят на кровлю вентиляционные шахты.

Примыкания прямоугольных дымоходов через кровельную металлочерепицу выполняют, закладывая в зазоры между нагревающимися поверхностями и деревянными элементами теплоизолирующий негорючий материал с асбестовой прослойкой. Толщины негорючей термоизоляции в 5-10 см достаточно, чтобы предотвратить нагрев деревянных элементов стропил и обрешетки и их воспламенение. Безопасные конструкции обхода круглых дымоходов включают металлические ограничители, выполненные с овальными отверстиями и рассчитанные на установку на наклонные скаты. Ограничитель крепят на обрешетку, через отверстие пропускают трубу. Толщина металлического листа ограничителя недостаточна, чтоб дерево обрешетки получило достаточно нагрева, чтобы воспламениться. Но несмотря на это, между дымоотводной трубой и ограничивающей деталью закладывают негорючие изоляционные материалы.

Особенности примыкания к коаксильной круглой трубе:

• Проходки для коаксильных труб изготавливают из этиленпропиленовой микропористой резины (ЭПДМ). Резиновые детали присоединяются крепежными шурупами посредством фланцев. Проходные детали могут быть рассчитаны только на определенные диаметры, но могут быть и универсальными с возможностью подгонки до нужного диаметра;
• При монтаже надевают деталь проходки на трубу, по контуру на фланцевое соединение наносят термостойкий герметик. Фланец фиксируют на кровельной металлочерепице с помощью саморезов, далее слегка загибают деталь проходки по верхнему краю, чтобы заполнить зазор герметиком. Дополнительная защита от стекающей по кровле воды – затянутые по верху проходки хомуты. Таким образом можно выводит дымоотводную трубу через металлочерепицу и другие кровельные материалы, исключая шифер и керамическую черепицу.

Примыкания к каркасным квадратным трубам: крепление примыкающих планок выполняют на саморезах, но не прямо на поверхность, а через загибы, сделанные по краям металлического кровельного материала. Не очень распространенный вид гладкой черепицы, но монтаж выполняют аналогично всем металлическим кровлям – заводят нижнюю примыкающую деталь под верхнюю. Под фартук черепицу монтируют таким образом, чтобы верхняя относительно трубы черепица заходила на фартук, перекрывая путь стекающей воде. При точном монтаже герметичность практически обеспечена без гидроизолирующего материала и герметика. Каркасные трубы самые сложные по отделке, и данный способ монтажа применяют нечасто, а для проходок через более распространенные рельефные металлические кровли такой монтаж невозможен.

Примыкания к кирпичным трубам начинают с разметки. Применяют шаблоны, можно сделать такой шаблон из деревянной рейки. Прикладывая шаблон по контуру в направлении от обрешетки, высота будет равна высоте фартука. С помощью болгарки выполняют вырез под загибы фартука, рез делают по разметке на 1 см, затем зазор обеспыливают щетками или продувкой с помощью компрессора.

После нарезки деталей фартука с примеркой фиксируют боковые и нижние детали, выполняют загиб и разбирают конструкцию, чтобы закрепить гидроизоляцию и нанести в зазоры силиконовый герметик. Крепят планки на обрешетку гвоздями, нанося под каждую шляпку силикон. Наружный фартук устанавливают последним, завершая сборку, при этом зазор между металлочерепицей и трубой окажется закрыт, нижняя планка при этом расположена заподлицо к трубе.

Расположение дымоотвода

Дымоходная конструкция располагается в разных местах крыши. Чаще трубы пускают сквозь кровельный конек. В этом случае проще гидроизолировать стыки дымоотвода и крыши. Область установки не позволяет снегу скапливаться на верхней части конструкции. Дождевая вода тоже не накапливается, поскольку стекает по стенкам. Все эти факторы свидетельствуют о том, что влага не наносит вреда герметизации и потолочно-кровельная поверхность остается сухой при любых погодных условиях.

Другой вариант размещения дымохода задействует область, находящуюся ниже конька крыши. В этом случае усиленная гидроизоляция не требуется. Для защиты устанавливается защитный кожух. Он опускается ниже дымоходной конструкции на 70–80 см. В сравнении с размерами основаниями трубы кожух делается на 30–40 см шире с каждой стороны. Таким способом могут заделываться стыки по периметру трубы, что предотвратит попадание воды под кровельное покрытие и потолок в парилке останется сухим.

Если дымоотводная система выводится в центре, нижней части ската крыши, нужна надежная изоляция от влаги. В месте соединения дымохода с кровлей, может просачиваться влага, особенно в дождливую погоду. Вся жидкая масса стекает с конька и возникает риск протекания сквозь плохо герметизированные отверстия. Для защиты устанавливается дополнительная конструкция с коньком, скатами и двумя желобами на стыках с главной кровлей.

Размещение и высота дымовой трубы

Чтобы обеспечить оптимальную силу тяги для рационального сжигания топлива, общая длина дымового канала должна составлять от 5 до 10 метров. Также имеет значение высота расположения верхнего края дымохода относительно конька крыши или стены более высокого здания, расположенного в непосредственной близости.

Проектируя проход трубы дымохода через кровлю, следует руководствоваться действующими правилами и нормативами, требованиями противопожарной безопасности

Следует принять во внимание, следующее:

• Рекомендованное место обустройства дымохода – на расстоянии не более полутора метров от самой высокой точки кровли (конька). При этом верхний срез трубы должен располагаться выше конька не менее чем на 50 см.
• Если труба отстоит от конька на 1,5–3 метра, ее верхняя часть может располагаться на уровне конька. При удалении дымохода более чем на три метра, его высота над крышей рассчитывается в зависимости от высоты конька. Верхний срез конька должен приходиться на воображаемую линию, прочерченную от конька под углом 10° относительно горизонтальной прямой, проходящей через ту же точку.
• Место прохождения дымоходной трубы через крышу должно располагаться между стропилами на расстоянии не менее 25–30 см от деревянных элементов кровельной системы. В случае удаления части стропила монтируется специальная конструкция, чтобы каркас крыши выдерживал эксплуатационные нагрузки.
• Между трубой дымохода и краями кровельного покрытия, неустойчивого к возгоранию (мягкая кровля, рубероид) следует оставить зазор 13–25 см, если кровля выполнена из листового металла, натуральной или цементно-песчаной черепицы, шифера, это расстояние можно уменьшить до минимума.

Не рекомендуется устанавливать дымоходную трубу в месте, где расположена ендова сложной крыши. По ней стекают осадки, которые стекаются сюда с двух скатов, кроме того, снеговые массы будут скапливаться у дымоходной трубы и таять. Повышенная нагрузка неизбежно приводит к разгерметизации стыков проходки и кровли, их придется регулярно проверять и ремонтировать.

Строительные нормативы

Дымоходы проектируются и монтируются в соответствии с СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Дымовые трубы должны соответствовать следующим требованиям:

• Высота от устья до колосниковой решетки должна быть не менее 5 метров.
• Внутренний канал не должен иметь суженных участков.
• Высота над плоской кровлей – не менее 0, 5 м (лучше 1 м).
• Высота оголовка при скатной кровле:

1. При расстоянии менее 1,5 м от конька (парапета) – не ниже, чем на 0,5 м от конька.
2. Если расстояние до конька от 1,5-3 м – не ниже уровня конька.
3. Если расстояние до конька от более 3 м – высота не должна быть ниже линии, проведенной от конька под углом 10° к горизонтали (вниз от горизонтали).
4. При расчетах следует учитывать не только высоту ближайшего к дымоходу конька, но и высоту самого высокого конька здания (или самой высокой части здания).

Трубы могут иметь наклонные участки под углом не менее 30° к вертикали, величиной сдвига трубы не более 1 м по горизонтали. Площадь сечения наклонных участков не должна быть меньше площади сечения горизонтальных участков.

Требования пожаробезопасности к дымоходам

Расстояние между наружной поверхностью кирпичных или любых других дымоходов (с утеплением) и конструкциями стен, перекрытий кровли должны составлять не менее 130 мм. Расстояние от конструкций до деревянной стены должно составлять не менее 260 мм.

Если дымовая труба в районе свеса кровли проходит близко от стропил, обрешетки и других горючих материалов, место прохода должно быть изолировано негорючими материалами.

Дымоход твердотопливных, дровяных и торфяных отопительных приборов в обязательном порядке должен иметь сетчатый искрогаситель с ячейкой размером не более 5×5 мм, если кровля имеет покрытие из горючих материалов (битумной черепицы, рубероида, ондулина) или на нее попадают листья. При монтаже дымохода в деревянном доме обязательно следует устанавливать искрогаситель.

Сила тяги и высота

Высота борова – основной параметр, определяющий силу тяги.

Другие факторы, влияющие на силу тяги:

• Достаточное утепление трубопровода.
• Гладкость стенок дымоходного канала.
• Толщина слоя сажи на стенках.
• Наличие оголовка или дефлектора (не мешающего свободному выходу дыма).
• Подвод воздуха к топке.
• Перекрытие канала задвижками, намерзшим на устье конденсатом или льдом.
• Правильно подобранная величина внутреннего сечения.

Как выбрать диаметр

Диаметр внутреннего канала дымохода обязательно должен совпадать с диаметром выходного патрубка котла (информация из паспорта теплогенератора).

В СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» приводятся размеры сечения внутреннего канала в зависимости от мощности теплогенератора:

• До 3,6 кВт – 140×140 мм (диам. не менее 158 мм).
• 3,5-5,2кВт – 140×200 мм (диам. не менее 189 мм).
• 5,2-7,0 кВт – 140×270 мм (диам. не менее 219 мм).

Как выбрать диаметр трубы

Для дымоходной системы необходимы предварительные расчеты с учетом мощности котла или печки, работающих на твердом, жидком, газообразном топливе. Стандартные варианты:

• Для газохода от отопительной маломощной установки 3 кВТ приобретают прокат с просветом 8,5 см;
• Когда мощность свыше 5 кВт устанавливают системы толще 12 см.

Минимальная толщина теплоизоляционного слоя – не менее 30 мм (базальтовая вата), для печек на дизтопливе – толще 4,5 мм. Процессу монтажа всегда предшествуют расчеты диаметра труб, толщины теплоизоляции.

Процессу монтажа всегда предшествуют расчеты диаметра труб, толщины теплоизоляции.

Как проложить трубу дровяной печи через металлическую крышу: 20 шагов

Установка трубы печи через металлическую крышу может быть сложной, но не обязательно.

Существует множество способов установки, и вы должны быть уверены, что выбранный вами способ подойдет как для металлической кровли вашего дома, так и для дровяной печи.

Содержание

1. Что такое труба для дровяной печи?
2. Методы установки трубы дровяной печи
   • Подготовка к установке
   • Инструменты и материалы
   • Какой металл лучше?
   • Сколько металла требуется?
   • Вторичное сырье
3. Как установить дымоход для дровяной печи через крышу
4. Дополнительная информация, которую необходимо знать о трубах для дровяной печи
   • Как определить, нужна ли вам новая труба для дровяной печи?
   • Каков правильный размер трубы для дровяной печи?
   • Как очистить трубы дровяной печи?
   • Что такое дымоход?
   • Что такое прошивка дымохода?
   • Как часто следует осматривать трубы дровяной печи?
   • Как проверить дымоход?
   • Где купить трубы для дровяной печи?

Что такое труба для дровяной печи?

Труба для дровяной печи представляет собой металлическую трубу, по которой дым и нагретый воздух, производимый дровяной печью, поднимаются и выходят через крышу вашего дома.

Внутренний диаметр труб дровяных печей намного больше, чем у дымоходов, что позволяет медленно накапливать креозот после многочисленных пожаров.

Креозот может попасть на плитки дымохода, в конечном итоге блокируя поток воздуха, если его не остановить. Трубы следует прочищать каждый отопительный сезон, чтобы избежать засоров.

Методы установки трубы для дровяной печи

Существует три основных способа установки дымохода для дровяной печи: прямой выход, стандартная кладка и через крышу. Каждый тип имеет свои преимущества и недостатки.

Дымоход, установленный через крышу, является одним из самых популярных способов вентиляции дровяной печи или камина.

Установка этого типа дымохода начинается с выбора правильных материалов и сборки правильных инструментов.

Подготовка к установке

При установке дровяной печи или камина перед началом проекта обязательно проконсультируйтесь с местным строительным отделом, чтобы убедиться в соблюдении всех государственных и местных норм.

Спросите, какие типы материалов и сколько материала требуется для выполнения работы.

В зависимости от требований строительных норм и правил вашего региона вам потребуется от двух до четырех листов металла (обычно из оцинкованной стали 18 калибра) для проекта.

Инструменты и материалы

Необходимые инструменты: ножницы по металлу, рулетка, уровень, молоток, отвертка; Дополнительные инструменты: Циркулярная пила или сабельная пила; Требуемые материалы: Оцинкованный листовой металл (четыре листа размером 10 x 20 дюймов), кровельные шурупы (от 1 1/4 до 2 дюймов, оцинкованные), ножницы по металлу; Дополнительные материалы: Влагонепроницаемая мембрана, гвозди

Какой тип металла лучше?

В стандартном методе строительства используется листовой металл. Стандартная оцинкованная сталь недорогая и с ней легко работать.

Оцинкованная сталь или алюминий являются альтернативой стандартной оцинкованной стали.

Эти продукты обладают коррозионной стойкостью, что важно в прибрежных районах с высокой влажностью.

Выбирая листовой металл, убедитесь, что он предварительно окрашен эмалевой краской. Этот тип покрытия прослужит дольше, чем обычные поверхности, и дольше противостоит ржавчине.

Избегайте стали, окрашенной только с одной стороны или не имеющей эмалевого покрытия.

Некоторые типы стали не рекомендуются для использования в дымоходах, поскольку они горючи, плохо проводят тепло или легко ржавеют.

Перед использованием обязательно ознакомьтесь с паспортом безопасности материала (MSDS).

Сколько металла требуется?

Для размещения трубы дровяной печи разного диаметра вам потребуется как минимум четыре металлических листа размером 10 x 20 дюймов.

Один лист будет люком на крыше, а три листа образуют нижнюю часть вашей вентиляционной системы.

Если ваши местные правила требуют определенной толщины дымохода, убедитесь, что все металлические детали, которые вы покупаете, имеют по крайней мере эту толщину.

Переработанные материалы

Многие строители используют переработанные материалы при установке дровяной печи или камина.

Если вы хотите построить этот тип дымохода, обязательно заранее уточните в местном центре утилизации металлолом.

Вы можете получить листы оцинкованной стали бесплатно. Некоторые центры переработки также продают переработанные материалы.

Как установить дымоход для дровяной печи через крышу

Вот шаги:

1. Если возможно, завершите каркас крыши перед установкой дымохода.

Если вам требуется дополнительная древесина для завершения каркаса крыши, подождите, пока процесс установки не будет завершен, чтобы отрезать все металлические детали, которые могут препятствовать доступу на крышу.

2. Нанесите слой влагонепроницаемой мембраны толщиной 1 дюйм по всей поверхности вашей крыши, до 3 дюймов со всех сторон отверстия дымохода.

Это гарантирует, что вода не просочится в систему вентиляции и не повредит ее со временем.

3. Нарисуйте контур вашей вентиляционной системы на крыше. Вы можете использовать простой уровень каменщика и карандаш или инвестировать в инструмент для выравнивания с лазерным наведением, который поможет вам на этом этапе.

Инструмент с лазерным наведением делает работу более быстрой и точной, но не является обязательным для успешного завершения проекта.

4. Просверлите отверстия в крыше на расстоянии не менее 2 дюймов от обозначенной области вентиляционного отверстия. Эти отверстия будут использоваться для крепления верхней панели и панелей крыши во время установки.

5. Положите лист оцинкованной стали поверх крыши, совместив все его соответствующие края с линиями, которые вы нарисовали ранее.

Убедитесь, что он слегка перекрывает друг друга — около 1/2 дюйма — и находится по центру.

6. Вставьте оцинкованные кровельные шурупы через отверстия в листовом металле и в обшивку крыши или стропила, предварительно просверлив направляющие отверстия перед вставкой каждого шурупа.

Если вы используете инструмент для выравнивания с лазерным наведением, просто следуйте его инструкциям по правильному выравниванию перед сверлением и завинчиванием кровельных шурупов.

7. Повторите шаги 5 и 6 для трех оставшихся металлических листов.

8. Прикрепите трубу дровяной печи к верхней (или боковой), средней и нижней частям вентиляционной системы с помощью шурупов для листового металла.

9. Нанесите слой кровельного клея толщиной 1 дюйм на все видимые швы между отдельными вентиляционными элементами, а также на любые видимые швы на трубе дымохода.

10. Прикрепите створку крыши из листового металла к первой нижней части вентиляционной системы с помощью шурупов для листового металла и кровельного клея, используя направляющие отверстия, чтобы предотвратить растрескивание или разрыв материала.

Убедитесь, что клапан расположен по центру вентиляционного отверстия, прежде чем закрепить его на месте.

11. Нанесите слой кровельного клея толщиной 3 дюйма на верхнюю, среднюю и нижнюю части трубы дымохода. Не забудьте нанести герметик и под эти участки.

12. Установите три нижние секции вентиляционной системы на крышу и закрепите их шурупами и цементом, как описано в шаге 10.

13. Положите верхнюю секцию вентиляционной системы на среднюю и нижнюю секции, отцентрируйте ее и закрепите винтами и цементом аналогично тому, как описано в шагах 10 и 11.

14. Прикрепите изоляционную плиту дымохода ко всем сторонам дымохода, обернув ее выступы вокруг дымохода и закрепив их винтами для листового металла.

15. Нанесите слой кровельного клея толщиной 3 дюйма на изоляционную плиту дымохода, а также на видимые швы всей вентиляционной системы.

Это предотвращает попадание дождя или снега в вентиляционную трубу с течением времени.

16. Наденьте заглушку на верхнюю часть дымохода, совместив отверстия в ее основании с дымоходом. Прикрепите его к дымоходу с помощью шурупов для листового металла.

17. Нанесите слой кровельного клея толщиной 3 дюйма на все видимые швы в верхней части дымохода и вокруг оснований отверстий колпаков.

Это должно полностью покрыть любое предыдущее применение герметика.

18. Вставьте металлический отлив поверх трубы, совместив его отверстия с краями дымохода, прежде чем прикрепить его к дымоходу с помощью шурупов для листового металла.

Нанесите кровельный герметик вдоль всех швов на нижнюю четверть гидроизоляции и закрепите его винтами, прежде чем дать ему полностью застыть.

19. Наденьте колпак дымохода на обшивку и прикрепите его к трубе дровяной печи с помощью винтов для листового металла.

Нанесите слой кровельного клея толщиной 3 дюйма на все видимые швы в верхней четверти капота и вокруг отверстий в его основании, прежде чем дать ему полностью высохнуть.

20. После полного высыхания герметика установите заглушку, совместив ее отверстие с трубой и закрепив на месте с помощью винтов для листового металла.

Сопутствующая информация, которую необходимо знать о трубах для дровяных печей

Как узнать, нужна ли вам новая труба для дровяной печи?

Вы можете просто осмотреть свою трубу. Если на материале есть дыры, вмятины или трещины, его необходимо заменить.

Иногда трубы не имеют внешних повреждений, поэтому необходимо искать пятна дыма на крыше или рядом с дымоходом. Влажное пятно с отложениями креозота обычно означает наличие проблемы.

Каков правильный размер трубы для дровяной печи?

Размер дымохода дровяной печи должен быть на 25% больше размера трубы печи.

Например, если у вас четырехдюймовая труба, то для оптимальной работы ее диаметр должен быть не менее 3 дюймов.

Как очистить трубы дровяной печи?

Чистые трубы дровяной печи имеют решающее значение для обеспечения безопасности вашей семьи при использовании этого метода отопления.

Очищайте трубы дровяной печи при наличии видимых признаков накопления креозота. При регулярном использовании печи рекомендуется чистить трубы один раз за отопительный сезон.

Если у вас новая печь, очистите дровяную трубу при первой покупке прибора.

Что такое дымоход?

Вкладыш дымохода необходим, если в вашем дымоходе его еще нет. Вкладыш дымохода — это вторая конструкция, устанавливаемая в существующий дымоход.

Прочная стальная конструкция вторичной трубы обеспечивает безопасность вашего дома при использовании.

Что такое облицовка дымохода?

Обшивка дымохода предотвращает попадание воды в трубы дровяной печи и плиты дымохода во время ливня или других погодных явлений.

Также обеспечивает уплотнение между основной и вторичной конструкцией дымохода.

Как часто следует осматривать трубы дровяной печи?

В целях безопасности следует осматривать трубы дровяной печи не реже одного раза за отопительный сезон. Вам нужно будет очистить их, если вы видите какие-либо признаки накопления остатков.

Регулярный осмотр и чистка помогут вам максимально эффективно использовать дровяную печь.

Как проверить дымоход?

Вы можете осмотреть трубу снаружи на наличие повреждений или утечек с помощью фонарика и зеркала.

Вы также можете использовать бинокль вместо зеркала, если не можете безопасно передвигаться по дому.

Вы также можете измерить линейкой размер дымохода и сравнить его со спецификациями вашей печи.

Где купить трубы для дровяной печи?

Вы можете купить трубы для дровяной печи в большинстве магазинов товаров для дома или найти местного поставщика в Интернете.

Важно убедиться, что материал не ржавеет со временем под воздействием тепла и дождевой воды.

Вы хотите, чтобы этот вторичный дымоход был прочным и безопасным в течение многих лет непрерывного использования.

Установка дымохода для дровяной печи через плоский потолок (с видео) – Новости Матери-Земли

Установка отдельно стоящей дровяной печи требует установки дымохода для вентиляции дровяной печи. В этом пошаговом руководстве объясняется типичная установка дымохода и печной трубы при вентиляции через плоский потолок. Каждая установка отличается, поэтому, если у вас есть вопросы о вашей конкретной установке, мы будем рады помочь; Пожалуйста, свяжитесь с нами по любым вопросам, которые могут у вас возникнуть при установке дровяной печи.

Как установить изолированную дымоходную трубу класса А

Ниже мы подробно объясним, как установить изолированную дымоходную трубу класса А и черную печную трубу для вентиляции вашей дровяной печи через плоский потолок. После прочтения вы увидите, насколько проста установка, и узнаете основы того, как установить свою собственную. Мы также включили видео установки для визуального ознакомления.

1. Сначала найдите центральную точку, где дымоход будет проходить через потолок. Вы можете отметить это маркером. При использовании одностенной черной печной трубы вы должны находиться на расстоянии 18 дюймов от горючих материалов.

2. Как только центральная точка будет найдена, используйте опорную коробку для потолка, чтобы отметить потолок, чтобы сделать разрез. Проследите внешнюю сторону потолочной опорной коробки на потолке.

3. Следуя своей отметке, используйте пилу, чтобы вырезать отверстие в потолке.

4. Коробка потолочной опоры поставляется с двумя кронштейнами для крепления к потолочным балкам. С чердака вставьте потолочную опорную коробку через отверстие и прикрепите опорную коробку к потолочным балкам.

5. Теперь, когда мы проникли через потолок, нам нужно отметить отверстие, чтобы проникнуть через крышу. Вставив отрезок трубы одностенной печи через опорную коробку с прикрепленным к ней уровнем, вы сможете отметить, где центральная точка трубы будет находиться на крыше. Прокручивание винта через настил крыши позволит легко определить с крыши, где будет проходить центр трубы.

6. Переходя к крыше, возьмите регулируемый оклад крыши и отцентрируйте его вокруг винта, который вы только что вставили в настил крыши. Простой способ отметить отверстие — использовать обшивку в качестве трафарета и нанести аэрозолем внутреннюю часть черепицы, где вы будете делать надрез.

7. Как только отверстие будет отмечено на крыше, используйте пилу и прорежьте отверстие в крыше.

8. Для того, чтобы планка скользила под черепицей, вы должны обрезать гвозди в верхней половине круга. Используя ножницы по металлу, отрежьте черепицу на 2 дюйма в верхней половине круга. Это позволит прокладке скользить под черепицей.

9. Затем нанесите достаточное количество высокотемпературного силикона на заднюю часть фартука трубы дымохода. Вставьте регулируемый отлив крыши под верхнюю половину обрезанной черепицы.

10. Прикрутите кровельный отлив к кровельному настилу с помощью шурупов из нержавеющей стали. Силиконируйте все головки шурупов и область, где вы вставили оклад под черепицу, это создаст водонепроницаемое уплотнение.

11. Теперь пришло время собрать нашу изолированную дымоходную трубу Rock-Vent Class A. Найдите конец трубы с утопленной изоляцией. Это мужской конец трубы. Для перехода от изолированной дымоходной трубы класса А к одностенной черной печной трубе мы будем использовать универсальный переходник для трубы. Прикрепите переходник трубы к охватываемому концу трубы дымохода с помощью предоставленного оборудования.

12. После подключения универсального адаптера опустите первую секцию трубы дымохода через оклад и опорную коробку. Нижняя часть универсального адаптера трубы дымохода проходит через опорную коробку.

13. Пока вы еще на крыше, прикрепите к трубе дымохода штормовой воротник. Не забудьте нанести силиконовый валик на воротник, где он соединяется с трубой дымохода. Это создаст водонепроницаемое уплотнение.

14. Изолированная труба дымохода класса А должна выступать над крышей не менее чем на 2 фута и отстоять от линии крыши на 10 футов. Прикрепите трубы необходимой длины для установки с помощью прилагаемого крепежа.

15. Теперь прикрепим заглушку дымоходной трубы. С помощью гаечного ключа 5/16 прикрепите дождевик трубы дымохода к верхней части трубы дымохода. Крышка дымохода предотвратит попадание воды, мусора и животных в дымоход, а также предотвратит попадание искр на крышу.

16. Мы закончили на линии крыши, давайте вернемся внутрь и установим одностенную черную печную трубу на изолированную трубу дымохода. Мы решили использовать телескопическую печную трубу для первой секции трубы, так как это исключает обрезку трубы и обеспечивает идеальную длину. Присоедините охватываемый конец телескопической печной трубы к охватываемому концу универсального переходника трубы с помощью прилагаемого крепежа.

17. Подсоедините оставшиеся отрезки трубы, необходимые для установки, и соедините последнюю секцию трубы с муфтой дровяной печи. Вы можете использовать уровень, чтобы убедиться, что труба прямая.

18. Чтобы завершить установку внутренней трубы, вам необходимо установить декоративную манжету вокруг опорной коробки. С помощью предоставленного оборудования закрепите его на потолке.

19. Поздравляем! Мы завершили монтаж трубы дымохода дровяной печи через плоский потолок!

Здесь вы можете найти изолированную дымовую трубу Rock-Vent Class A и одностенную черную печную трубу Rock-Vent, используемые в этом видео по установке дровяной печи. Как всегда, пожалуйста, прокомментируйте или свяжитесь с нами с любыми дополнительными вопросами — мы здесь, чтобы помочь вам сделать это самостоятельно и сэкономить.

Жаклин Уайт  — веб-маркетолог из Анн-Арбора, штат Мичиган. От помощи местным компаниям в расширении своего присутствия в Интернете до работы в Rockford Chimney Supply, обслуживающей США и Канаду, Жаклин любит постоянно меняющиеся способы работы в Интернете, потому что всегда есть что-то новое, что можно узнать и попробовать. Читать все НОВОСТИ МАТЕРИ-ЗЕМЛИ от Жаклена публикуются здесь.

---

Все блоггеры сообщества MOTHER EARTH NEWS согласились следовать нашим Правилам ведения блога и несут ответственность за точность своих сообщений. Чтобы узнать больше об авторе этого поста, нажмите на его ссылку в верхней части страницы.

Как установить дымоход для дровяной печи через крышу?

Продукты питания

Эна Мэтью 26 декабря 2021 г.

Как избавиться от надоедливых скрипов и стонов, доносящихся из дома?
Если вы живете в холодном климате, возможно, вам стоит подумать об установке дымохода для дровяной печи.
Это очень простой проект, не требующий инструментов.
Я объясню вам, как установить дровяную печь через крышу, используя только молоток и гвозди.

Как установить дымоход для дровяной печи через крышу

Установка дымохода через крышу несложна, но требует определенного уровня навыков и опыта. Важно знать, как правильно измерить и вырезать отверстие в крыше. Также важно знать, как правильно расположить дымоход и закрепить его на месте. Профессиональный монтажник дымохода поможет вам определить, какой тип дымохода лучше всего подходит для ваших нужд.

1. Определите центральную точку

2. Измерьте от центральной точки до края крыши 3. Отрежьте по линии с помощью циркулярной пилы

2. Отметьте точку

1. Определите центральную точку крыши 2. Измерьте от центральной точки до края верхней части. 3. Отрежьте по линии с помощью циркулярной пилы.

4. Регулируемый отлив крыши

5. Вырезать отверстие 6. Установить регулируемый отлив крыши

5.

Монтаж трубы дымохода дровяной печи

1. Обшивка крыши используется для защиты крыши от протечек дождевой воды. Обычно его устанавливают по всему периметру крыши. 2. Фартук крыши разрезается на две части: верхнюю и нижнюю. Верхняя часть размещается на крыше, а нижняя часть крепится к стене.

6. Крепление насадок

1. Фартук используется для защиты от протечек воды. 2. Кровельная гидроизоляция используется для защиты крыш от повреждения водой. 3. Фартук используется в качестве защитного покрытия для крыши. 4. На крыше используется гидроизоляция для предотвращения попадания воды в здание. 5. Обшивка кровли используется по всему периметру здания для предотвращения просачивания воды внутрь здания. 6. Обшивка крыши используется для крепления крыши к стенам.

Как загерметизировать печную трубу на крыше?

Для установки печной трубы через крышу необходимо просверлить отверстия в крыше. Просверлите отверстия в крыше с помощью перфоратора. Убедитесь, что отверстия не слишком большие, иначе это может повлиять на прочность крыши. После того, как отверстия просверлены, вставьте трубу печи через отверстие. Теперь вставьте печную трубу в дымоход. Теперь прикрутите дымоход к крыше.

Может ли дымоход дровяной горелки быть горизонтальным?

Печные трубы обычно вставляются в дымоход. Дымоходы бывают стационарными или съемными. Стационарные дымоходы обычно крепятся к внешней стене дома и используются для отопления. Съемные дымоходы обычно находятся на крыше и используются для отвода дыма от огня. Чтобы дымоход не протекал, на конец дымохода нужно установить заглушку. Эта крышка называется дымоходной крышкой. Важно убедиться, что крышка дымохода установлена ​​правильно, потому что она предотвращает любую утечку. Негерметичная крышка дымохода может позволить дыму проникнуть в дом.

Может ли дымоход быть горизонтальным?

Да, но не все горелки предназначены для горизонтальной установки. Большинство современных дровяных горелок предназначены для вертикального монтажа. Однако, если у вас есть горелка для дров очень старого типа, ее все равно можно установить горизонтально.

Как провести трубу дровяной печи через крышу?

Поверх дымовой трубы устанавливается заглушка для предотвращения попадания искр в воздух. Колпак дымохода обычно изготавливается из металла и крепится к дымоходу с помощью винтов. После установки колпак дымохода необходимо каждый год красить, чтобы защитить его от ржавчины.

Как провести печную трубу через крышу?

Да, дымоход может быть горизонтальным. Важно знать, что если дымоход расположен горизонтально, его необходимо правильно поддерживать. Горизонтальная дымовая труба должна поддерживаться стеной или другой конструкцией. Это предотвратит перемещение дымохода и его падение. Как долго я должен ждать после установки новой крышки дымохода?

Как провести печную трубу через крышу?

Печные трубы обычно проходят через крышу здания. В случае, если вы планируете установить печную трубу через крышу, необходимо убедиться, что это сделано правильно. Убедитесь, что труба установлена ​​на расстоянии не менее 10 футов от любой части дома. Также убедитесь, что труба не касается какой-либо части дома, например стен или окон.

Должен ли дымоход дровяной печи быть прямым?

Для правильной работы дымоход должен быть прямым. Важно отметить, что если дымоход не прямой, это повлияет на эффективность печи. Кривой дымоход позволит дыму проникать в дом через крышу. Это может привести к повреждению конструкции дома.

Почтовые теги: #дымоход#установка#крыша#печь#дрова

Эна Мэтью

Похожие сообщения

Еда

Устранение неполадок термостата luxpro

ByEna Mathew 26 декабря 2021 г.

Вы когда-нибудь застревали в термостате LuxPro? Если да, то вам нужно прочитать это руководство. LuxPro Термостаты LuxPro предназначены для экономии энергии и денег. Однако, если у вас возникли проблемы с термометром LuxPro, вам следует ознакомиться с этим руководством. Устранение неполадок термостата Я объясню вам, как устранить распространенные…

Подробнее Устранение неполадок термостата luxproПродолжить

Еда

Кондиционер не дует холодным воздухом, но работает

ByEna Mathew 26 декабря 2021 г.

Вы когда-нибудь задумывались, почему ваш кондиционер не дует холодным воздухом? Большинство людей думают, что их кондиционер работает нормально, но это не так. На самом деле, ваш кондиционер работает, но ничего не охлаждает. Если вы хотите узнать, правильно ли работает ваш кондиционер, то читайте этот блог…

Подробнее Кондиционер не дует холодным воздухом, но работаетПродолжить

Еда

Варианты воздушного зазора для посудомоечной машины

ByEna Mathew 25 декабря 2021 г.

Вы когда-нибудь задумывались, что с вашей посудомоечной машиной что-то не так? Посудомоечные машины – неотъемлемая часть нашей жизни. Они моют посуду качественно и эффективно. Однако они не идеальны. Есть вещи, которые могут пойти не так с ними и нанести ущерб вашему дому. В этом посте я объясню вам три разных…

Читать далее Альтернативы воздушному зазору посудомоечной машиныПродолжить

Еда | Как

Как получить возмещение Keurig Kold

ByEna Mathew 9 сентября 2021 г. 16 октября 2021 г.

В 2015 году компания Keurig представила новую линейку продуктов, известную как Keurig Kold. Однако это не был один из продуктов, которыми известен Keurig. Это была машина для приготовления холодных напитков, которая использовалась для разовой порции газированных и сельтерских напитков. Изначально эту машину покупало много людей, и она вызвала большой ажиотаж в…

Подробнее Как получить возмещение Keurig KoldПродолжить

Установка дымохода со снегом на крыше?

• 5 декабря 2006 г.

• #1

Хорошо, поскольку похоже, что я куплю дровяную печь, меня теперь беспокоит дымоход. Как установить дымоход через крышу, когда у меня снег и лед? Полагаю, я мог бы подойти туда с тепловой пушкой или небольшой горелкой и все расплавить. Я не слишком беспокоюсь о падении. Я также не очень беспокоюсь о черепице, так как в любом случае дом нуждается в новой черепице в ближайшие год или два. Какие-либо предложения?

-Кевин



Переключить подпись

Country Striker S160

• 5 декабря 2006 г.

• #2

сапоги с хорошим сцеплением. сгребите снег там, где вы хотите работать, и свяжите себя веревкой. Работайте изнутри дома с помощью отвеса или лазерного уровня. просто стрелять и резать, стрелять и резать. Если в доме есть несколько капель воды, ничего страшного.



Переключить подпись

Территориальный менеджер по PE, Enviro, Town and Country и т. д.

Сертифицированная древесина NFI
Hearthstone Shelburne Wood
Hearthstone Tucson Gas

Husky 372XP
2 керамических гриля Primo, один XL, другой Komodo Round

Home .

• 5 декабря 2006 г.

• #3

Полагаю, звучит достаточно просто. Снега на крыше не так много, всего пара дюймов, так что, может быть, я буду работать изнутри и постелить брезент на чердаке, чтобы все зацепить. Наверное безопаснее. Любая идея, где я могу получить инструкции по установке для SS2?



Переключить подпись

Country Striker S160

• 5 декабря 2006 г.

• #4

http://www.selkirkinc.com/pdfs/install/platinum/A15110 Лист GS.pdf

То есть для нового материала он должен быть очень похож на старый материал. Вам может понадобиться больше / другие компоненты, чем то, что вы собираетесь получить от этого парня, так что начните искать дилера.



Переключить подпись

Территориальный менеджер по PE, Enviro, Town and Country и т. д.

Сертифицированная древесина NFI
Hearthstone Shelburne Wood
Hearthstone Tucson Gas

Husky 372XP
2 керамических гриля Primo, один XL, другой Komodo Round

Home .

• 5 декабря 2006 г.

• #5

Спасибо MSG. Возможно, я испортил отношения с местным торговцем очагами. На этой неделе я должен был купить у него дымоход с тройными стенками ICC. Рад, что не оглядывался назад. Интересно, насколько он мне поможет, когда я приду искать детали дымохода Metalbestos, лол. Возможно, придется искать дилера в другом городе.



Переключить подпись

Country Striker S160

• 5 декабря 2006 г.

• #6

ICC с двойными стенками, а не с тройными. .. FWIW.



Переключить подпись

Территориальный менеджер по PE, Enviro, Town and Country и т. д.

Сертифицированная древесина NFI
Hearthstone Shelburne Wood
Hearthstone Tucson Gas

Husky 372XP
2 керамических гриля Primo, один XL, а другой Komodo Round

Дом .

• 5 декабря 2006 г.

• #7

MountainStoveGuy сказал:

ICC имеет двойные стенки, а не тройные… FWIW.

Нажмите, чтобы развернуть…

Это бунт! Меня раздражает, что продавец не объяснил мне этого после того, как я специально попросил трубу с тройными стенками. После сегодняшнего разговора с Томом и вами я подумал, что либо человек, с которым я имел дело, не настолько хорошо осведомлен, либо, возможно, это не лучший продавец очага, с которым можно вести дела. У них отличная репутация здесь, более 90 лет в бизнесе. Если я вернусь, я обязательно буду иметь дело с другим торговым представителем. Спасибо за образование.

-Кевин



Переключить подпись

Country Striker S160

• 5 декабря 2006 г.

• #8

Ну, гаечный ключ, у меня есть привычка поправлять покупателей, которые просят тройную стенку, и я вам скажу, что 90% людей думают, что двойная стенка — это тройная стенка. Разница лишь в том, что один с воздушным охлаждением, а другой с изоляцией. Продавец, вероятно, знал, что это не тройная стена, просто не хотел затевать спор о тройной стене. Почему-то клиенты хотят спорить о тройной стене, поэтому иногда проще просто кивнуть головой. Я НЕ киваю головой, я каждый раз, по нескольку раз в день, просвещаю о разнице. С другой стороны, вы могли получить новичка, и, возможно, он не знал разницы. В настоящее время доля рынка Tripple Wall составляет около 1% (это я сделал)



Переключить подпись

Территориальный менеджер по PE, Enviro, Town and Country и т. д.

Сертифицированная древесина NFI
Hearthstone Shelburne Wood
Hearthstone Tucson Gas

Husky 372XP
2 керамических гриля Primo, один XL, другой Komodo Round

Home .

• 5 декабря 2006 г.

• #9

Вот небольшой совет, как передвигаться по покрытой битумной черепицей крыше. Используйте кусок поролона подходящего размера. Просто старый добрый поролон внутри подушек и тому подобное. Как будто ты приклеился к крыше. Кусок, достаточно большой, чтобы на нем сидеть, и даже второй кусок, если вы много двигаетесь. Вы будете впечатлены тем, на каком поле можно сидеть/работать без вешалок.

Темный брезент на рабочей площадке, чтобы растопить снег за день-два до начала работы, также поможет (если светит солнце). Если у вас будет температура выше нуля в течение дня или двух, вы можете опрыскивать скопившийся снег из садового шланга или для одноразового использования вы можете бросить туда немного соли. КД



Переключить подпись

Вставка Enviro Kodiak 1700 в обогреватель модели 39 ZC камин
Stihl 028 16-дюймовая штанга
Stihl 056 36-дюймовая штанга
Jonsered 510sp 18-дюймовая резервная пила
Huskee 22-тонный дровокол
1997 Dodge Ram Diesel Дрововоз

• 5 декабря 2006 г.

• #10

Вот небольшой совет, как передвигаться по покрытой битумной черепицей крыше. Используйте кусок поролона подходящего размера. Просто старый добрый поролон внутри подушек и тому подобное. Ты словно приклеился к крыше. Кусок, достаточно большой, чтобы на нем сидеть, и даже второй кусок, если вы много двигаетесь. Вы будете впечатлены тем, на каком поле можно сидеть/работать без вешалок.

Нажмите, чтобы развернуть…

Без шуток?? Я должен попробовать, меня однажды чуть не убили, слава богу, снега на земле было около 3 футов, я вырубал лед из водосточных желобов, а на самый высокий я пошел с крыши вместо лестницы, повернулся назад, чтобы ударить по льду, и инерция как бы отбросила меня вперед прямо с крыши, я приземлился в дрейф, слава богу, только травма была от молота, приземлившегося на мою голову, о, это больно!!



Переключить подпись

Каминная вставка «Classic» 1980 Gold Marc

• 5 декабря 2006 г.

• #11

Я установил свой первый дымоход, когда на крыше было около шести дюймов снега. Я не был действительно уверен, что я делаю, но это никогда не просачивалось и работало нормально. Выглядит очень даже прилично.



Переключить подпись

EKO 60 Super

Мне нравится источник топлива, где цена, поставка и качество контролируются одним парнем: мной.

• 5 декабря 2006 г.

• #12

Не знаю, как другие, но мне профессионально установили дровяную печь, и я наблюдал, как они это делают. Для моего дымохода они просто начали с нуля. Имеет смысл убедиться, что у вас прямые внутренние потолки. У меня тоже есть дымоход Metalbestos, и они просто расположили печь там, где она будет идти, а затем прорезали пилотное отверстие в верхней части, а затем вокруг. (не обязательно быть прямо над ним, так как часть лицевой панели будет покрывать площадь квадратного размера. Затем, после того, как дымоход был проложен через внутренний потолок в мое подполье, именно тогда ребята прорезали отверстие в крыше из дранки из ясеня.

Вы также можете использовать стабилизаторы Yaktrax, которые предназначены для походов по тонкому льду.

Джей



Переключить подпись

Плита Quadrafire 3100
Husky 359 с рулем 20 дюймов
Makita UC4000
Разветвитель Troy-Bilt 27T

• 5 декабря 2006 г.

• №13

Джей Х сказал:

Не знаю, как другие, но мне профессионально установили дровяную печь, и я наблюдал, как они это делают. Для моего дымохода они просто начали с нуля. Имеет смысл убедиться, что у вас прямые внутренние потолки. У меня тоже есть дымоход Metalbestos, и они просто расположили печь там, где она будет идти, а затем прорезали пилотное отверстие в верхней части, а затем вокруг. (не обязательно быть прямо над ним, так как часть лицевой панели будет покрывать площадь квадратного размера. Затем, после того, как дымоход был проложен через внутренний потолок в мое подполье, именно тогда ребята прорезали отверстие в крыше из дранки из ясеня.

Вы также можете использовать стабилизаторы Yaktrax, которые предназначены для походов по тонкому льду.

Джей

Нажмите, чтобы развернуть. ..

Да… Кошки — не лучшая идея. Еще один мой совет: привязать себя к чему-нибудь (необходима и правильная обвязка, к которой можно привязаться… и не так дорого). Просто привязанная к вам веревка поможет вам стабилизироваться.

Другой вариант…арендовать лифт.



Переключить подпись

Стремитесь к миру во всем мире… Отопление с помощью возобновляемого топлива.
Osburn 1800 Insert
Slàinte Mhath

• 5 декабря 2006 г.

• №14

wrenchmonster Опубликовано: 04 декабря 2006 г. 23:34
Я думаю, что либо человек, с которым я имел дело, не так хорошо осведомлен, либо, возможно, это не лучший продавец очага, с которым можно вести дела. Здесь у них отличная репутация, более 90 лет в бизнесе. Если я вернусь, я обязательно буду иметь дело с другим торговым представителем.

Нажмите, чтобы развернуть…

Гаечный ключ, похоже, вы разговариваете с фоссинами. Если это так, вы должны знать, что новые владельцы владели им всего несколько лет. Вы захотите поговорить со Скоттом, он владелец с опытом работы в этом бизнесе. Другой партнер (думаю, Рик) вложил большую часть денег, но, судя по моим сделкам, не обладает достаточными знаниями или заботой о клиентах.



Переключить подпись

Каталитическая вставка Blaze King

• 5 декабря 2006 г.

• №15

treeman08 сказал:

Гаечный ключ, похоже, вы разговариваете с фоссинами. Если это так, вы должны знать, что новые владельцы владели им всего несколько лет. Вы захотите поговорить со Скоттом, он владелец с опытом работы в этом бизнесе. Другой партнер (думаю, Рик) вложил большую часть денег, но, судя по моим сделкам, не обладает достаточными знаниями или заботой о клиентах.

Нажмите, чтобы развернуть…

Ну, я не собирался называть имена, но да, это действительно были фоссины. Я разобрался с Рэнди. Достаточно приятный парень, ничего против него не имею, но мне просто нужна точная информация. Возможно, это как предложила MSG, просто кивните, а не вступайте в полуторачасовой разговор о различиях между тройной и двойной стеной. Я не знал, что бизнес перевернулся. Я жил в долине Якима всего 3 года, до этого в Портленде, штат Орегон.

Когда я разговаривал с Томом, он казался потрясенным и сразу же спросил, кто из торговцев очагами дал мне совет… как будто он собирался позвонить им и все уладить для меня, произнести речь «зачем».

Спасибо за все советы по работе на крышах и со снегоуборщиками. В моем доме всего один этаж (подвал под землей), так что я не слишком высоко над землей. Тем не менее, я, вероятно, привяжу к ближайшей дымовой трубе веревку на всякий случай. Никогда не слышал об трюке с пеной… А на снегу он работает? Я просто рад, что не имею дело с кедровой крышей. Я мог бы использовать солевой трюк или, может быть, купить одну из этих ледяных штук для желоба и просто положить ее там, где будет проходить дымоход.

Мне нужно найти дрова. Заправленные дрова от бизнеса 175 шнур!

-Кевин



Переключить подпись

Country Striker S160

• 5 декабря 2006 г.

• №16

Вы можете обратиться к Джорджу Стронгу в Вапато за дровами. Несколько лет занимается деревообработкой. В октябре я получил от него два шнура за 250 долларов.
Не вся древесина была лучшей, но вполне приличная по 125 шнуру (тамерак и красная ель).



Переключить подпись

Каталитическая вставка Blaze King

• 5 декабря 2006 г.

• # 17

Отличная цена. Жаль, что у них не было таммарака на этой стороне холмов. Сухая ель стоит 200 долларов за шнур. Мадрона 250 долларов.



Переключить подпись

PE Alderlea T6, Jotul F602
Самый важный инструмент в процессе топки дровами и самая большая переменная часть — это тот, который управляет печью.

• 5 декабря 2006 г.

• # 18

Джей Х сказал:

Не знаю, как другие, но мне профессионально установили дровяную печь, и я наблюдал, как они это делают. Для моего дымохода они просто начали с нуля. Имеет смысл убедиться, что у вас прямые внутренние потолки. У меня тоже есть дымоход Metalbestos, и они просто расположили печь там, где она будет идти, а затем прорезали пилотное отверстие в верхней части, а затем вокруг. (не обязательно быть прямо над ним, так как часть лицевой панели будет покрывать площадь квадратного размера. Затем, после того, как дымоход был проложен через внутренний потолок в мое подполье, именно тогда ребята прорезали отверстие в крыше из дранки из ясеня.

Вы также можете использовать стабилизаторы Yaktrax, которые предназначены для походов по тонкому льду.

Джей

Нажмите, чтобы развернуть. ..

Это не так просто в первый раз DTYS. вырезать 2/10 или 2/12 потолок или стропила крыши, чтобы выровнять их, непросто. Зайдите на чердак после того, как вбьете гвоздь в потолок в том месте, где вы хотите установить вентиляционную трубу. Может быть проще изменить положение очага, чтобы выровнять его с легким проникновением в потолок и крышу, чем совмещать срезанные стропила.



Переключить подпись

ПОЖАРНАЯ БЕЗОПАСНОСТЬ: прежде всего, в последнюю очередь и всегда!

Те, кто не извлекает уроки из истории палеолита, обречены на ее повторение.
5 МИНУТ ДО ПОЛУНОЧИ

• 5 декабря 2006 г.

• # 19

Дрифтвуд сказал:

Это не так просто в первый раз DTYS. вырезать 2/10 или 2/12 потолок или стропила крыши, чтобы выровнять их, непросто. Зайдите на чердак после того, как вбьете гвоздь в потолок в том месте, где вы хотите установить вентиляционную трубу. Может быть проще изменить положение очага, чтобы выровнять его с легким проникновением в потолок и крышу, чем совмещать срезанные стропила.

Нажмите, чтобы развернуть…

Спасибо за совет. О, да, нет проблем с вырезанием отверстий, обрамлением и т. д. В колледже я проработал 2 лета монтажником, а позже стал владельцем собственной строительной компании, занимающейся наружным ремонтом, окнами, дверями, сайдингом и т. д. У меня есть все инструменты и ощущение. уверенная в себе. У меня просто никогда не было необходимости резать крышу со снегом на крыше, поэтому меня беспокоят именно проблемы со снегом и льдом.

Что касается печки, то она будет жить там, где я ей скажу! Если потребуется модификация фреймов, то они произойдут. Конечно, это не означает, что если бы я мог избежать рефрейминга, сдвинувшись на дюйм, я бы этого не сделал.

Мой план состоит в том, чтобы сделать картонный шаблон верхней части печи, а затем с помощью отвеса выровнять все, просто поднимаясь и поднимаясь.

-Кевин



Переключить подпись

Country Striker S160

• 6 декабря 2006 г.

• #20

Трюк с пеной работает только на голой битумной черепице, лично на льду никогда не уставал. Лед и гравитация — сложная комбинация! КД



Переключить подпись

Вставка Enviro Kodiak 1700 в камин Heatilator модели 39 ZC
Stihl 028 16-дюймовая штанга
Stihl 056 36-дюймовая штанга
Jonsered 510sp 18-дюймовая резервная пила
Huskee 22-тонный дровокол
1997 Dodge Ram Diesel

• 6 декабря 2006 г.

• # 21

MountainStoveGuy сказал:

Ну, гаечный ключ, у меня есть привычка поправлять клиентов, которые просят тройную стену, и я вам скажу, 90% людей думают, что двойная стена — это тройная стена. Разница лишь в том, что один с воздушным охлаждением, а другой с изоляцией. Продавец, вероятно, знал, что это не тройная стена, просто не хотел затевать спор о тройной стене. Почему-то клиенты хотят спорить о тройной стене, поэтому иногда проще просто кивнуть головой. Я НЕ киваю головой, я каждый раз, по нескольку раз в день, просвещаю о разнице. С другой стороны, вы могли получить новичка, и, возможно, он не знал разницы. В наши дни доля рынка Tripple Wall составляет около 1% (это я сделал).

Нажмите, чтобы развернуть…

Если подумать, ICC и Metobestos — это трубы с тройными стенками.

Один внешний слой оболочки.
Один слой высокой теплоизоляции.
Один внутренний слой дымохода из нержавеющей стали.

Сказать «Тройная стена» — это то же самое, что сказать «Дымоход класса А».



Переключить подпись

Поиск и устранение неисправностей устройств для гранул и кукурузы – прочтите это в первую очередь!

Коммерческие участники Пожалуйста, соблюдайте правила форума для коммерческих участников.
Системы климат-контроля
ПЕЧЬ ДОК. на facebook
http://www.facebook.com/pages/Oakhurst-CA/The-Stove-Doc/61927828163
Отопление с Enviro Omega

• 6 декабря 2006 г.

• # 22

, но в промышленности это называют двойными стенками. Тройная стена имеет три слоя воздуха или один слой воздуха и изоляции. Я думаю, это все в терминологии, но когда клиент говорит о тройной стенке, он ожидает, что 8-дюймовый внутренний диаметр 16-дюймового типа с воздушным охлаждением. там не ищу изолированную трубу. Или, может быть, это местное явление? Да, класс А и тройная стенка — это одно и то же, но двойная стенка и тройная стенка сильно различаются.



Переключить подпись

Территориальный менеджер по PE, Enviro, Town and Country и т. д.

Сертифицированная древесина NFI
Hearthstone Shelburne Wood
Hearthstone Tucson Gas

Husky 372XP
2 керамических гриля Primo, один XL, другой Komodo Round

Home .

• 6 декабря 2006 г.

• # 23

Люди, которые приходят в мой магазин в поисках «тройной стены», не знают, в чем разница с воздушным охлаждением или изоляцией или даже с вкладышем для дымохода.
они просто ищут дымоход, который проходит через крышу.
«Тройная стена» было настолько ЧРЕЗМЕРНЫМ сленговым словом для класса А, что большинство людей в моем районе называют тройной стеной.
и двойная стенка — это то, что используется В ДОМЕ от печи до опорной коробки.

Если кто-то придет и попросит двойную стену, я спрошу их.
«вам нужна труба, идущая от печки к опорной коробке?»
«или вам нужен дымоход КЛАССА А, который проходит через ваш чердак и выходит на крышу?»



Переключить подпись

Поиск и устранение неисправностей устройств для гранул и кукурузы – прочтите это в первую очередь!

Коммерческие участники Пожалуйста, соблюдайте Правила форума для коммерческих участников.
Системы климат-контроля
ПЕЧЬ ДОК. на фейсбуке
http://www.facebook.com/pages/Oakhurst-CA/The-Stove-Doc/61927828163
Отопление с Enviro Omega

• 6 декабря 2006 г.

• # 24

Род Согласен, это уже слишком.
Мне нравится такой подход, он должен быть локальным, люди будут до смерти спорить о том, что у нас в дымоходе нет воздушных пространств. Меня просят о тройной стене по крайней мере один раз в день, и никогда меня не просят о классе А. В любом случае, хватит об этом LMAO.



Переключить подпись

Территориальный менеджер по PE, Enviro, Town and Country и т. д.

Сертифицированная древесина NFI
Hearthstone Shelburne Wood
Hearthstone Tucson Gas

Husky 372XP
2 керамических гриля Primo, один XL, другой Komodo Round

Home .

• 6 декабря 2006 г.

• # 25

MountainStoveGuy сказал:

Стержень Согласен, его слишком часто используют.
Мне нравится такой подход, он должен быть локальным, люди будут до смерти спорить о том, что у нас в дымоходе нет воздушных пространств. Меня просят о тройной стене по крайней мере один раз в день, и никогда меня не просят о классе А. В любом случае, хватит об этом LMAO.

Нажмите, чтобы развернуть…

Вы показываете им или говорите им, что в вашем холодном климате изолированная дымоходная труба будет иметь лучшую тягу и иметь меньше холодных участков, что поможет предотвратить отложения креозоота на трубе?



Переключить подпись

Поиск и устранение неисправностей устройств для гранул и кукурузы – прочтите это в первую очередь!

Коммерческие участники Пожалуйста, соблюдайте правила форума для коммерческих участников

Rod Poplarchick
Oakhurst, (Central California Sierra Mountains)
Продажа, установка и обслуживание подовой продукции более 20 лет.
Системы климат-контроля
ПЕЧЬ ДОК. на facebook
http://www.facebook.com/pages/Oakhurst-CA/The-Stove-Doc/61927828163
Отопление с Enviro Omega

Как установка камина влияет на вашу крышу

Камины — это забытый очаг и центр вашего дома. В более простое время, когда работа на день сделана, ужин съеден, посуда вымыта, а до сна еще остается пара драгоценных часов, семьи собирались у камина. Женщины будут вязать. Дети будут строгать. Мужчины курили трубку и обдумывали события дня. Огонь потрескивал и трещал, запах дерева успокаивал и успокаивал, а языки пламени танцевали, как снежинки — никогда, никогда не повторяясь, — пока вы не погрузитесь в сон в состоянии полного утешения.

Перенесемся в 2019 год. В большинстве новостроек нет камина, а если и есть, то это электрический камин, который включается простым нажатием выключателя. Если вы находитесь в мегаполисе, это может быть связано с тем, что дровяные камины запрещены из-за потенциальной опасности возгорания. Камины в старых домах часто остаются бездействующими — неиспользуемыми, потому что перевозка дров и золы может потребовать много работы по сравнению с центральным отоплением. Некоторые люди могут захотеть установить камин, несмотря на дополнительную работу, но они не уверены в логистике всего этого, поэтому отказываются от этой идеи.

Компания Endeavor Exteriors, лучший кровельный подрядчик в районе Большого Денвера, понимает ценность камина и, что более важно, ценность объединения всей семьи. В этом сообщении блога мы рассмотрим преимущества добавления камина в ваш дом и причины, по которым вы должны его установить, а также то, как камин влияет на вашу крышу. Свяжитесь с нами сегодня для всех ваших потребностей в жилых, коммерческих и многоквартирных кровельных услугах!

ПОЧЕМУ НУЖНО УСТАНОВИТЬ КАМИН

1. Камины не так дороги, как вы думаете . Мы все представляем себе огромный камин в шикарном доме, который занимает всю стену с мантией высотой с Микки Мэнтла. Однако большинство каминов не такие большие. Камины бывают всех размеров и из всех материалов, которые могут вместить любой бюджет.
2. Камины повышают ценность вашего дома. Из-за воспоминаний и чувств, которые вызывает камин, камины являются огромным преимуществом для покупателей. Дровяные камины являются наиболее популярными, однако пеллетные печи занимают второе место из-за простоты использования.
3. Камины могут снизить затраты на отопление . Если вы когда-нибудь были возле ревущего огня, вы знаете, что он выделяет много тепла. Добавление камина в центральное место в вашем доме дает возможность обогревать почти весь дом, тем самым снижая расходы на отопление.
4. Камины могут быть центром дома . Большинству людей нравится идея уйти с работы темной, холодной зимней ночью, поспешить домой, взять кошку и одеяло и разжечь огонь. Лесной аромат мгновенно успокаивает, а тяготы дня тают в огне.

ПРЕИМУЩЕСТВА КАМИНА

1. Снижает расходы на отопление . Как упоминалось выше в компании Endeavour Exteriors в Денвере, камины могут снизить затраты на отопление. Древесина обычно дешевле, чем газ или электричество, которые вы покупаете у коммунальной компании, и как только вспыхнет пожар, температура в вашем доме повысится и останется там без дополнительного тепла, необходимого в течение достаточно долгого времени. Вы также будете менее восприимчивы к растущим затратам на электроэнергию со стороны вашей коммунальной компании.
2. Экологически чистая энергия . Древесина является возобновляемым ресурсом, в отличие от ископаемого топлива, что делает дровяные камины экологически чистыми. Вы оставляете нулевой углеродный след, а с современными энергоэффективными каминами вы даже можете распределять тепло через воздуховоды в некоторых системах.
3. Нагрев при отключении питания . Когда у вас есть камин, вам не нужно полагаться на стороннюю компанию, когда гаснет тепло, что может быть частым явлением в сильные зимние бури. Вместо того, чтобы не спать всю ночь, потому что было слишком холодно, чтобы заснуть, вы будете спать на диване или в своем спальном мешке перед огнем, в жарком тепле. Вы также можете готовить на этом огне, когда отключается электричество.
4. Создает настроение . Являетесь ли вы безнадежным романтиком, который любит потягивать вино перед камином со своей второй половинкой, или вам просто нравится внутреннее сияние, которое дает вам камин, камин обладает способностью мгновенно успокаивать нашу душу — редкая находка в наши дни. .

ВЛИЯНИЕ КАМИНА НА КРЫШУ

Установка камина не такая хлопотная задача, как может показаться. Подобно установке крыши, установка камина выполняется относительно быстро и легко. Что касается крыши, камину просто нужно будет вырезать отверстие для дымохода и/или металлической вентиляции, если вы решите установить электрический камин. Endeavor Exteriors рекомендует обратиться к профессиональному установщику каминов в районе Денвера, особенно когда речь идет о кровельном аспекте установки камина. Несмотря на то, что вырезание отверстия в крыше является относительно простым проектом, правильная установка вентиляции, а также надлежащие уплотнения и обшивка вокруг дымохода жизненно важны для здоровья вашей крыши. Возникают пожары в дымоходах, поэтому правильная установка камина является ключом к предотвращению любых потенциальных проблем с самого начала.

Endeavor Exteriors хочет подчеркнуть важность ухода за камином и дымоходом для общего состояния вашей крыши. В зависимости от типа материала, который вы использовали для дымохода (вероятно, каменной кладки или кирпича для дровяных каминов), эти камни могут рухнуть на вашу крышу без надлежащего ухода, что приведет к серьезному повреждению крыши. Неправильно герметизированный дымоход может привести к повреждению водой из-за утечек, что может привести к серьезным повреждениям внутри вашего дома. Мы рекомендуем планировать ежегодные осмотры дымохода одновременно с ежегодным осмотром крыши, особенно если это был сильный штормовой год, чтобы поддерживать общее качество, уход и обслуживание крыши вашего дома.

И последнее предостережение: как мы обсуждали в предыдущем сообщении в блоге, твари могут быть проблемой в вашем доме, а дымоходы (особенно неиспользуемые дымоходы), если они не закрыты должным образом, могут стать идеальным домом для тварей, которые затем получат доступ к вашему дому. и может повредить вашу крышу. Периодические осмотры крыши являются ключом к предотвращению мелких проблем, которые легко исправить, прежде чем они превратятся в замену крыши.

КАК ENDEAVOR EXTERIORS МОЖЕТ ПОМОЧЬ СО ВСЕМИ ВАШИМИ КРОВЕЛЬНЫМИ ПОТРЕБНОСТЯМИ

Компания Endeavour Exteriors в Денвере верит в ценность центрального расположения в вашем доме, где семья может собираться вместе для игр, просмотра хорошего фильма, отдыха после дня, или просто делать домашнее задание и читать вместе. Камины — это естественные центральные достопримечательности, которые выделяют тепло, создают атмосферу и успокаивают, когда смотришь и находишься рядом. Воспоминания, созданные долгими зимними ночами, делают установку камина серьезной проблемой для домовладельцев.

Независимо от того, есть у вас камин или нет, компания Endeavour Exteriors может помочь со всеми вашими кровельными услугами. Мы лучшая кровельная компания в районе Денвера, специализирующаяся на кровле жилых, коммерческих и многоквартирных кровель. Мы занимаемся монтажом крыш, обслуживанием крыш и проектированием крыш домов. Мы предлагаем осмотр крыши, чтобы вы могли спокойно спать ночью, зная, что ваша крыша защищена от любых ветров.

Компания Endeavour Exteriors может не только позаботиться о ваших кровельных потребностях, но и помочь с внешним дизайном дома. Мы предлагаем установку и замену сайдинга, а также замену окон и дверей. Высококачественные окна и двери не только придают дому эстетическую ценность, но и играют ключевую роль в энергоэффективности, поскольку они не дают теплу от вашего камина покидать дом и удерживают тепло летом.

Чтобы лучше обслуживать наших клиентов, мы предлагаем варианты финансирования, а также гарантию высокого качества на все наши кровельные услуги и кровельные изделия. Мы используем лучшие кровельные технологии, поэтому вы можете увидеть крышу своего дома еще до того, как выберете нас. Мы предлагаем бесплатное приложение для 3D-дизайна, которое дает вам возможность контролировать весь проект кровли с первого дня. Удовлетворение потребностей клиентов является нашим главным приоритетом, и мы хотим услышать от вас, каков был ваш кровельный опыт от начала до конца. Идеи по улучшению всегда приветствуются, поскольку мы постоянно стремимся повысить ценность для клиента во всех аспектах его кровельного опыта. Мы не взимаем окончательный платеж за установку кровли, установку сайдинга или услуги по замене окон, пока вы не будете удовлетворены выполненной работой.

Endeavor Exteriors работает на вас. Как лучший кровельный подрядчик в районе Денвера, мы предлагаем вам будущее кровельных услуг. Свяжитесь с нами сегодня для бесплатной консультации по внешнему дизайну и оценки!

Приготовьтесь наслаждаться прекрасно обновленной и профессионально отремонтированной недвижимостью.

Получить предложение

Сколько стоит установка дровяной печи в 2022 году? – Forbes Advisor

Примечание редактора: мы получаем комиссию от партнерских ссылок на Forbes Advisor. Комиссии не влияют на мнения или оценки наших редакторов.

Гетти

Самый холодный зимний день не сравнится с энергоэффективной, профессионально установленной дровяной печью. Дровяные печи создают атмосферу и обеспечивают независимость вашего дома от энергосистемы, позволяя вам сжигать древесину, которую вы получаете на месте. Или дровяные печи можно использовать в качестве дополнения к другим источникам отопления.

Стоимость установленной дровяной печи начинается от 1500 долларов и может достигать 5000 долларов . Средняя дровяная печь будет стоить от от 3000 до 3500 долларов , установлен.

Средняя стоимость	3250 долларов США
Самая высокая стоимость	5000 долларов
Самая низкая стоимость	1500 долларов США

Вас также могут заинтересовать дровяные печи, доступные в Home Depot

1

Drolet DB03016

1

Drolet DB03016

Купить сейчас

On Home Depot

2

Drolet DB03205

2

Drolet DB03205

Buy Now

On Home Depot

3

Drolet DB03105

3

Drolet DB03105

Buy Now

On Home Depot

4

Drolet DB03111

4

Drolet DB03111

Купить сейчас

On Home Depot

Существует ряд факторов, которые следует учитывать при выборе лучшей дровяной печи для вашей семьи. Чтобы облегчить вам выбор, мы сравнили современные топовые модели дровяных печей и выбрали пять наших фаворитов. Мы перечислили их здесь вместе с причинами, по которым они нам нравятся больше всего. Мы также включили самые важные вещи, которые следует учитывать при совершении покупки.

Что такое дровяная печь

Дровяная печь — это металлический нагревательный элемент, работающий на дровах. Дровяная печь устанавливается независимо от других систем отопления, но может использоваться совместно с ними.

Подобно традиционному дровяному камину, дровяная печь имеет огнеупорную топку с вертикальным вентиляционным отверстием, очень похожим на дымоход, который безопасно отводит твердые частицы и частично сгоревшие газы наружу.

Установка дровяной печи

Установка дровяной печи включает в себя ряд различных домашних работ: кровельные работы, ремонт гипсокартона, укладка полов, вентиляция, вентиляция и, конечно же, установка самой дровяной печи. В результате лучше нанять подрядчика с проверенным опытом установки дровяных печей.

Пол под дровяной печью должен быть предварительно подготовлен к весу устройства. Для этого может потребоваться усиление балок, восстановление чернового пола или заливка небольшой бетонной плиты.

Из-за огромного количества тепла, производимого дровяной печью, под печью следует соорудить огнеупорный очаг. К стене за печью также необходимо прикрепить тепловой экран, если печь стоит у стены.

Свежий воздух может поступать через воздухозаборник, прорезанный в наружной стене, с металлическим вентиляционным отверстием, идущим горизонтально к дровяной печи. Выхлоп дровяной печи должен выводиться через вертикальную металлическую дымовую трубу, которая проходит над крышей дома.

Стоимость дровяной печи по типу

Базовая дровяная печь

Простые дровяные печи без вентилятора, воздухозаборника или каталитического нейтрализатора стоят от до 1000 долларов США . Эти печи часто имеют металлические дверцы и старинный стиль, напоминающий старинные дровяные печи.

Дровяная печь без каталитического нейтрализатора

Дровяные печи с вентиляторами, но без каталитического нейтрализатора начинаются примерно с 1000 долларов США . Со стеклянными дверцами и четкими линиями эти печи обычно имеют более современный стиль, чем базовые модели.

Дровяная печь с каталитическим нейтрализатором

Дровяные печи с каталитическим нейтрализатором, которые сжигают чище и эффективнее других типов, стоят от 1500 до 2500 долларов .

Стоимость установки дровяной печи по материалам

Второй по стоимости дровяной печи, самым дорогим материалом является двустенная дымоходная труба. Вентиляция дровяной печи требует использования этого материала, который обычно стоит около долларов США за погонных футов.

Стоимость установки вентиляции для дровяной печи

Труба дымохода с двойными стенками и установка, которая включает вырезание отверстия в крыше и герметизацию крышки дымохода к черепице, могут стоить в среднем около 1800 долларов США или более .

Установка некоторых базовых дровяных печей может стоить от до 1000 долларов США .

Сравните предложения лучших установщиков дровяных, пеллетных и газовых плит

Бесплатная смета без обязательств

Найти установщика

Затраты на оплату труда дровяной печи

Техники по установке дровяных печей являются специализированными профессионалами и обычно берут за проект от 2000 до 3000 долларов .

Советы по безопасности дровяной печи

• Топите только сухими, хорошо выдержанными дровами.
• Выбрасывайте пепел только в металлический контейнер снаружи, а не внутрь.
• Не подсоединяйте вентиляционное отверстие дровяной печи к дымоходу камина, если только оно не было переоборудовано для использования исключительно дровяной печи.
• Никогда не сжигайте в печи ничего, кроме дров.
• Ежегодный осмотр дровяной печи и периферийных устройств квалифицированным специалистом.
• Установите в той же комнате датчик угарного газа, который будет предупреждать вас, когда уровень угарного газа превысит безопасные пределы.

Часто задаваемые вопросы (FAQ)

Что такое каталитический нейтрализатор дровяной печи?

Катализатор на дровяной печи сжигает выхлопные газы во второй раз. Это производит больше тепла с меньшим количеством загрязняющих веществ. Добавление каталитического нейтрализатора обычно повышает стоимость дровяной печи еще на 500 долларов .

Как лучше всего повысить эффективность дровяной печи?

Помимо покупки теплосберегающей дровяной печи, это помогает перемещать нагретый воздух по комнате с помощью дополнительных вентиляторов. Вы можете использовать коробчатый вентилятор, расположенный рядом с дровяной печью, чтобы перемещать теплый воздух из-за печи. Кроме того, вы можете перевернуть потолочный вентилятор, чтобы направить теплый воздух с потолка обратно в комнату.

Законно ли использование дровяной печи?

Стремясь уменьшить загрязнение воздуха, некоторые общины время от времени вводят запреты на сжигание, запрещающие использование дровяных печей в периоды повышенного загрязнения.

Поскольку в некоторых общинах может быть введен прямой запрет на продажу или использование дровяных печей, прежде чем устанавливать дровяную печь, вам следует проконсультироваться с местным отделом контроля качества воздуха или здравоохранения.

Ваш дом. Ваши решения. Наша поддержка.

Получайте советы экспертов по вашему дому, советы по дизайну, сколько платить профессионалам и нанимайте экспертов, доставляемых вам ежедневно.

Эта статья была полезной?

Оцените эту статью

★ ★ ★ ★ ★

Пожалуйста, оцените статью

Пожалуйста, введите действительный адрес электронной почты

Комментарии

Мы будем рады услышать от вас, пожалуйста, оставьте свой комментарий.

Неверный адрес электронной почты

Спасибо за отзыв!

Что-то пошло не так. Пожалуйста, попробуйте позже.

Еще от

Информация, представленная на Forbes Advisor, предназначена только для образовательных целей. Ваше финансовое положение уникально, и продукты и услуги, которые мы рассматриваем, могут не подходить для ваших обстоятельств. Мы не предлагаем финансовые консультации, консультационные или брокерские услуги, а также не рекомендуем и не советуем отдельным лицам покупать или продавать определенные акции или ценные бумаги. Информация о производительности могла измениться с момента публикации. Прошлые показатели не свидетельствуют о будущих результатах.

Forbes Advisor придерживается строгих стандартов редакционной честности. Насколько нам известно, весь контент является точным на дату публикации, хотя содержащиеся здесь предложения могут быть недоступны. Высказанные мнения принадлежат только автору и не были предоставлены, одобрены или иным образом одобрены нашими партнерами.

Ли — писатель по благоустройству дома и создатель контента. Как профессиональный домашний эксперт и заядлый любитель «сделай сам», он имеет многолетний опыт ремонта и написания статей о домах. Когда у него нет дрели или молотка, Ли любит распутывать сложные домашние темы для читателей в различных СМИ.

Лекси — помощник редактора, отвечающая за написание и редактирование статей на самые разные темы, связанные с домом. У нее почти четырехлетний опыт работы в области благоустройства дома, и она использовала свой опыт, работая в таких компаниях, как HomeAdvisor и Angi (ранее Angie’s List).

Редакция Forbes Advisor независима и объективна. Чтобы поддержать нашу отчетную работу и продолжать предоставлять этот контент бесплатно нашим читателям, мы получаем компенсацию от компаний, размещающих рекламу на сайте Forbes Advisor. Эта компенсация происходит из двух основных источников. Во-первых, , мы предоставляем рекламодателям платные места для представления своих предложений. Компенсация, которую мы получаем за эти места размещения, влияет на то, как и где предложения рекламодателей появляются на сайте.
