Как установить сплит систему самому. Что нужно знать про установку сплит-системы

Сегодня мы поговорим об установке более современного вида системы кондиционирования воздуха – о сплит-системе. В чем же преимущества сплит-системы перед «обычным» кондиционером? Сплит-система не загораживает естественный свет, как «оконник», который врезают в оконную раму. Это первое отличие. Кроме того, она не зависит от системы общего кондиционирования дома, если таковая имеется (это когда один здоровенный блок стоит где-нибудь в подвале и гоняет воздух по всему дому). И отличается от «обычного» кондиционера тем, что состоит из двух блоков – внешнего и внутреннего. Если внутренних блоков более двух, то это уже называется «мультисплит-система».



 Что нужно знать про установку сплит-системы

 Проблема: Основная сложность, с которой сталкивается покупатель сплит-системы, – проблема правильного монтажа. Монтаж на 90% определяет качество и срок службы кондиционера. Если при монтаже допущены ошибки, то исправить их потом очень сложно.

 Решение: Монтаж должны проводить специалисты, имеющие лицензию на установку кондиционеров, с соблюдением инструкции и с применением спецтехники. После монтажа в помещении не должно остаться ни мусора, ни пыли, ни коробок. Слово «кондиционер» прижилось только у нас в стране. Это фактически кусок словосочетания air-condition, что в переводе с английского означает «состояние воздуха». Кондиционер служит для поддержания нужной температуры и влажности в помещении. Вентилируя воздух, кондиционер очищает его, пропуская воздушный поток через специальные фильтры.

Сегодня мы поговорим об установке более современного вида системы кондиционирования воздуха – о сплит-системе. В чем же преимущества сплит-системы перед «обычным» кондиционером? Сплит-система не загораживает естественный свет, как «оконник», который врезают в оконную раму. Это первое отличие. Кроме того, она не зависит от системы общего кондиционирования дома, если таковая имеется (это когда один здоровенный блок стоит где-нибудь в подвале и гоняет воздух по всему дому).

И отличается от «обычного» кондиционера тем, что состоит из двух блоков – внешнего и внутреннего. Если внутренних блоков более двух, то это уже называется «мультисплит-система».

 Но давайте договоримся: для простоты изложения я буду рассказывать о сплит-системе, называя ее более привычным для нашего уха словом «кондиционер».

 Сначала – ремонт, потом – сплит

 Итак, сплит-система (от английского слова split – «расщеплять, раскалывать») состоит из двух отдельных блоков: внутреннего (испарителя) и наружного или внешнего (конденсатора). Блоки соединяются между собой электропроводами и двумя медными трубками, по которым течет хладагент (фреон). От внутреннего блока наружу отходит еще и пластиковая тоненькая трубочка (дренаж) – для вывода конденсируемой влаги. В идеале она должна подсоединяться к сливной (канализационной) трубе или к специальному резервуару, но часто ее выводят просто на улицу, и тогда капли воды падают на головы прохожим (о том, как правильно сделать дренаж, – см.

дальше).

 Принцип работы сплит-системы такой. Если помещение требуется охладить, то из теплообменника внешнего блока по одной медной трубке фреон поступает в теплообменник внутреннего блока. Там обдувается вентилятором, в результате чего из внутреннего блока выходит холодный воздух. Если воздух в помещении надо нагреть, то при помощи теплового насоса внешний конденсатор превращается в испаритель, а испаритель становится конденсатором. Кроме конденсатора и испарителя, в сплит-систему входит компрессор, который устанавливается во внешнем блоке. Основная функция компрессора – сжимать фреон для придания этому газу свойств, которые значительно повышают КПД кондиционера.

  Сплит-система:

1 – наружный (внешний) блок

2 – внутренний настенный блок

 Внутренний блок работает практически бесшумно (у моделей «Дайкин» уровень шума некоторых внутренних блоков 28 – 31 дБ, а у «Мицубиси», когда двигатель включен на самой низкой скорости, – 26 дБ; такой же уровень шума создает летящая бабочка). А вот вентилятор и компрессор внешнего устройства могут «жужжать» и погромче.

 Внутренние блоки по способу крепления бывают настенные и напольно-потолочные (напольно-потолочные называются так потому, что их можно прикрепить и к потолку, и к полу). Есть еще кассетные и многозональные внутренние блоки, но о них мы поговорим в следующий раз.

 В квартирах чаще всего устанавливают именно настенные внутренние блоки. С помощью подвижных жалюзи настенного блока можно менять направление потока воздуха. Но мощность настенных блоков специально ограничена – иначе сильная струя холодного воздуха будет просто «сдувать» все на своем пути. Но если в помещении (например, в офисе) требуется более мощный кондиционер, устанавливают напольно-потолочный блок. Он позволит направить сильную струю вдоль стены или потолка и таким образом обеспечит равномерное распределение температуры в помещении.

 Наш совет: если длина комнаты значительно превышает ее ширину, гораздо эффективнее установить именно напольно-потолочный кондиционер!

 Сплит-системы различаются по мощности (холодопроизводительности) и дизайну.

Выбор дизайна – на усмотрение покупателя. А вот насчет мощности нужно обязательно проконсультироваться со специалистом. При этом вам нужно знать:

 Площадь (объем) вашего помещения.

Размеры окна, сторону света, на которую оно выходит.

Наличие (отсутствие) жалюзи на окнах.

Количество постоянно работающей техники, выделяющей тепло (телевизор, компьютер и др.).

Число батарей отопления в комнатах.

Количество людей, постоянно находящихся в помещении.

Имеется ли принудительная вентиляция?

Еще совет: если на фирме, где вы хотите приобрести кондиционер, у вас об этом ничего не спросили, то лучше у них не покупать. Потому что есть опасность, что вам предлагают «типичное не то». В солидных фирмах перед продажей кондиционера консультант, как правило, выезжает на место предполагаемой установки аппарата, делает замеры и выясняет все нужные подробности. Потом все эти данные заносятся в программу, и только после этого компьютер подбирает оптимальную модель.



 Что еще надо знать? СТАВИТЬ СПЛИТ-СИСТЕМУ специалисты советуют ДО или ВО ВРЕМЯ РЕМОНТА, а не после того, как все ремонтные работы уже проведены. Тогда не придется долбить и сверлить свежевыкрашенные и выровненные стены, чтобы проложить электропроводку для кондиционера и укрепить кронштейны для крепежа внутреннего блока. Можно, конечно, спрятать коммуникации в наружные короба, но это не украсит интерьер.

 Мало того, работы по монтажу в свежеотремонтированной квартире стоят значительно дороже, особенно после евроремонта.

 Теперь о других возможных «засадах». Очень часто ошибки начинаются еще при покупке кондиционера. Желая сэкономить, мы идем в ближайший магазин (а то и на рынок) и покупаем кондиционер. И что? И все: мы с ним один на один. В лучшем случае, внимательно прочитав инструкцию, беремся его устанавливать.

 А между тем установка сплит-системы в квартире – совсем не то же самое, как установка холодильника или телевизора: дескать, принес домой, поставил в выбранное место, включил и – работает! С кондиционером такой номер не пройдет. Кондиционер требует грамотного монтажа. Тут как раз тот случай, когда на монтаже нельзя экономить. Чем лучше установили – тем дольше прослужит. Не случайно ведь монтажные работы составляют 18–30% от стоимости агрегата.

 Помню, как один опытный и сдержанный на вид монтажник, отвечая на мой, вполне невинный вопрос: с чего начинать монтаж кондиционера, неожиданно заволновался и возопил: «Люди! Вы же все грамотные! К каждому кондиционеру дается инструкция на русском языке, в ней и монтаж, и правила эксплуатации расписаны «для дураков», по пунктам. Да прочитайте же вы ее, черт возьми, прежде чем совать руки! А еще лучше – зовите специалистов». И он, увы, прав.

 Как установить сплит систему самому?

 Коммуникации (в штробе)

Дренаж (в штробе)

Канализация

Сифон

Электропроводка – к щитку (в штробе)

Отверстие в стене, пробитое с наклоном 1–3°

 Первый этап установки сплит-системы: проводится отдельная электропроводка

 К любому, даже маломощному (1,5 кВт) кондиционеру необходимо провести отдельную электропроводку и поставить отдельный автомат в электрощите. Потому как старая проводка может не выдержать нагрузки и, не дай Бог, загорится. Если же отдельную проводку для кондиционера проложат специалисты-монтажники – возможность возгорания сводится практически к нулю.

 Особенно будьте бдительны, если дом ваш старше 1990 года рождения. В старых домах проводка, увы, не рассчитана на нагрузки от использования мощного электрооборудования. Монтажники помнят случай, когда хозяин квартиры из-за кондиционера вынужден был заменить всю проводку: старая просто не выдерживала и постоянно выбивало пробки.

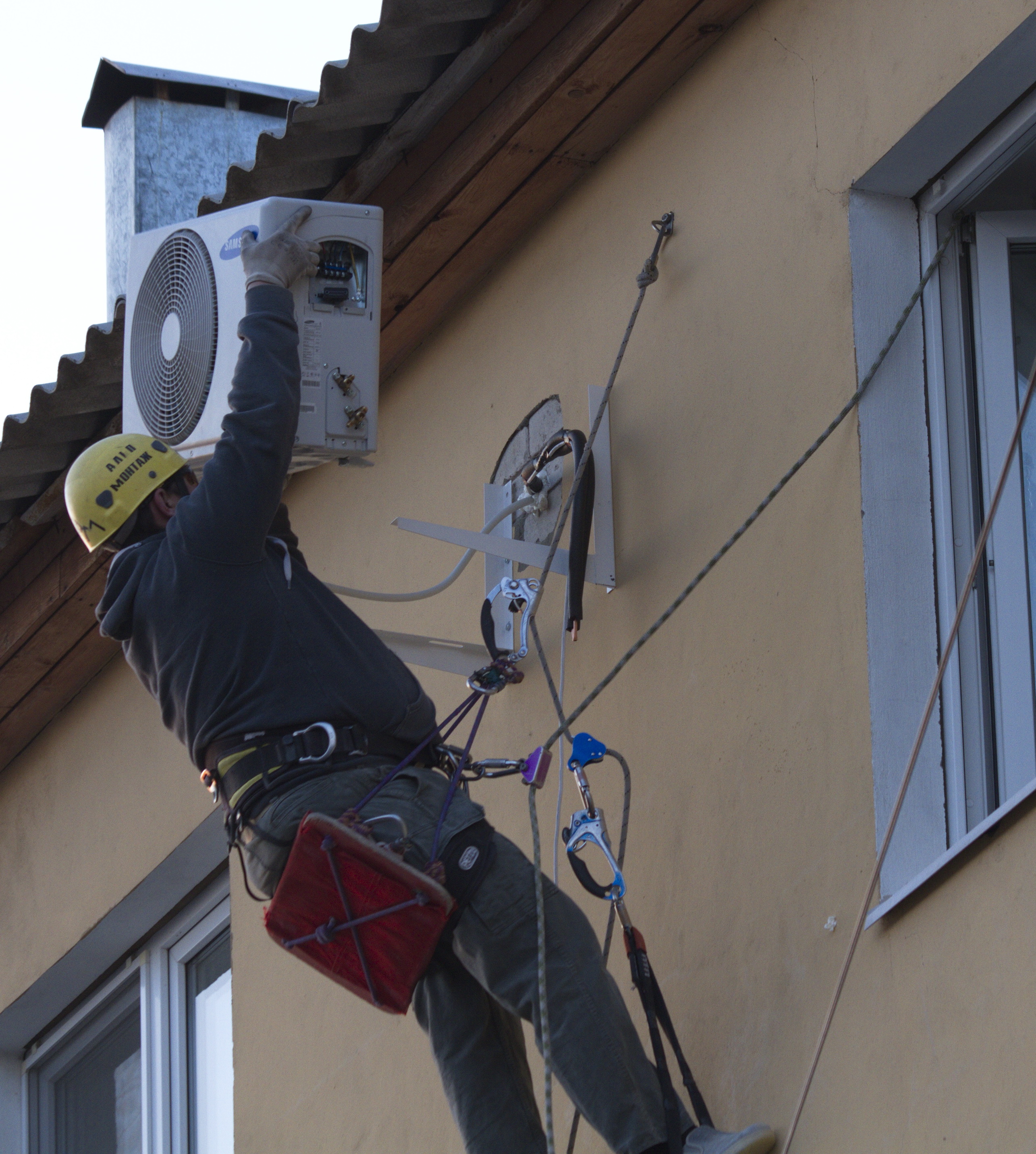

  Второй этап установки сплит-системы: монтаж наружного блока

 Для этого монтажники просверливают отверстия для кронштейнов, на которые потом устанавливають внешний блок.

 Если вы ставите его на открытом балконе, то проблем нет: прикрепили болтами, ветерок его обдувает – и порядок (если балкон застеклен, то аппарату не будет хватать воздуха для работы и он скоро сломается). Если же хотите прикрепить блок на стену, то без прочных кронштейнов не обойтись.

Причем они должны выдерживать вес, в несколько раз превышающий вес блока. На высоких этажах «наружник» монтируют с машины, снабженной раздвижной лестницей. Или вызывают альпинистов (если монтаж пойдет выше 5-го этажа). Такие вызовы оплачиваются отдельно и стоят от 60 до 150 долларов. А иногда требуются и техника в виде машины с пожарной лестницей-стрелой, и альпинист.

Если вы живете на верхних этажах, то наружный блок можно поставить на крышу. Но учтите, что разница между внутренним и внешним блоками по высоте не должна превышать 3–20 метров (в зависимости от марки кондиционера и модели).

 Если же ваша квартира расположена на первом этаже, настоятельно рекомендую повесить внешний блок выше 1,8–2 метров над землей и «спрятать» его в клетку. А то могут и украсть. На одной из фирм нам рассказали историю. Пришел мужик и заказал только внешний блок. Менеджеры удивились: «А почему вы не хотите целиком сплит-систему». – «Да есть у меня внутри кондиционер, а вот наружный «ящик» вчера срезали.

На первом этаже, под висел». Независимо от высоты, на которой «привинчен» внешний блок, надо сделать над ним металлический козырек. Это спасет блок от снега и сосулек, которые по весне имеют обыкновение падать с крыш, разбивая все на своем пути.

 Вообще установка внешнего блока – ответственное дело. Если его слабо закрепить, он ведь может и свалиться… на кого-нибудь. В течение гарантийного срока ответственность за последствия этого несет фирма, которая установила кондиционер. А после – вы сами будете отвечать.





Чего нельзя делать с внешним (наружным) блоком?

 Есть ограничения места для установки внешнего блока:

 Поверхность стены, на которую будет установлен блок, должна быть прочная (иначе под тяжестью блока она может разрушиться) и гладкая (иначе блок будет вибрировать и деформироваться).

Нельзя перегибать трубки с хладагентом (фреоном) по несколько раз на небольшом участке и развинчивать их соединения (это приведет к утечке хладагента). Если трубки закрутились в кольцо радиусом менее 100 мм, то компрессору будет сложнее качать фреон.


Третий этап установки сплит-системы: установка внутреннего блока

 Пульт управления кондиционером

 Монтажники крепят шурупами к стене (если блок настенный) или потолку (если блок потолочный) специальные кронштейны и на них устанавливают блоки. После этого обязательно надо проверить прочность крепления (не шатается ли конструкция? При включении кондиционера не вибрирует ли?). Иначе рано или поздно вся конструкция может просто обрушиться вам на голову.

 А вот для напольного блока специального крепежа не требуется. Он, как говорится, «пешком постоит». Надо только сразу выбрать для него место (при выборе места учитывайте, чтобы блок не дул на шторы или на стену и стоял подальше от источника тепла). И хотя блок не прикреплен к полу, но после прокладывания всех коммуникаций передвигать его с места на место уже нельзя.

 Итак, внутренний блок нельзя устанавливать:

 …над источником тепла (например, над батареей). Иначе кондиционер будет работать на охлаждение «до потери пульса» и очень быстро выйдет из строя. Представьте, что вы открыли дверцу холодильника, и он будет остужать не только камеру, но и всю комнату. Он «заработается» и выйдет из строя к концу дня. То же самое произойдет с кондиционером. Кроме того, от тепла, исходящего от комнатной батареи, пластиковый корпус блока может деформироваться.

…в помещениях, где постоянно работают приборы с высокочастотными электромагнитными колебаниями (например, дрель, сверлильный станок). Высокочастотные колебания могут «сбить» чип (процессор), установленный внутри кондиционера.

…непосредственно над кроватью или рабочим местом, иначе есть опасность постоянно простужаться или, хуже того, заболеть воспалением легких.

…там, где будет затруднена циркуляция воздуха, например, за шторами и т.п. Расстояние до препятствия не должно быть менее 3 метров. Иначе кондиционер, который поддерживает заданную температуру автоматически, даст сбой. Охлажденный (или нагретый) поток воздуха из кондиционера отразится от препятствия и вернется обратно с той же температурой, с какой «вышел». Кондиционер решит, что работа проделана, нужный климат установлен и отключится. Именно так случилось у моих знакомых. Их кондиционер постоянно «путался в шторах» и отключался, не успев довести температуру комнаты до заданной. Пришлось вызывать специалистов и заново устанавливать систему.

…с перекосом – тогда из него на пол будет вытекать вода (конденсат), которая по правилам монтажа должна отводиться по дренажной трубке в специальный резервуар (см. нашу справку о дренаже).

Четвертый этап установки сплит-системы: штробление стен или пола

 Для того, чтобы соединить электропровода и фреоновые трубки между блоками кондиционера, монтажники пробивают желоба в стенах или на потолке (или как говорят установщики – нужно «проштробить магистраль»). Это делают в том случае, если вы хотите сделать скрытую магистраль. Иногда приходится «проштробить», например, не стены, а пол квартиры.

 Не хотите штробить? Тогда можно спрятать провода в декоративные пластиковые короба (иногда короба убирают под плинтус). Но перед этим установщики должны будут соединить две медных трубки (для хладагента) и «концы» электропроводки между внешним и внутренним блоками. Проследите, чтобы монтажники сделали это с помощью соединительных фитингов. А в предварительно пробитое отверстие в наружной стене проложили «гидроизоляционный стакан» с соединительным шлангом.

 После этого они должны провести так называемую вакуумацию коммуникаций, причем обязательно в течение 50 минут (именно за это время из коммуникаций выйдут «лишний» воздух и влага). Делается эта манипуляция обязательно с помощью специального оборудования.

 Причем имейте в виду – для дренажной трубки, как правило, делают отдельную скрытую магистраль (в стене или под полом).

 Пятый этап установки сплит-системы: проверка работы системы с помощью специальной программы

 На этом этапе установщики должны включить сплит-систему (кондиционер), установив ее на тест-программу. Если все работает и корпус не вибрирует, значит, порядок. Работа почти закончена. Кстати, советуем каждый год самостоятельно проводить такую проверку работы системы (с помощью этой же тест-программы).

 Шестой этап установки сплит-системы: уборка мусора

 Должен предупредить: прокладка магистрали и прочие монтажные процедуры – это грязь, пыль и шум. Но хорошие монтажники (с лицензией на установку кондиционеров) приедут со специальными инструментами (включая металлоискатель для обследования стен на наличие арматуры и скрытых коммуникаций).

 Кроме того, у монтажников должен быть пылесос и другие уборочные машины. С их помощью после окончания работ они должны самостоятельно убрать весь мусор. Если монтажники пытаются увернуться от «грязной» работы, строго потребуйте – «уборка территории» входит в оплату за установку кондиционера. Кроме того, с солидной фирмой можно заключить договор на профилактическое обслуживание сплит-системы. Тогда не придется, рискуя жизнью, высунувшись по пояс из окна, чистить наружный блок пылесосом или вызывать альпинистов на свои деньги. При заключении такого договора (в него входит и гарантийный ремонт), конечно, придется заплатить энную сумму, но, поверьте, оно того стоит. Кстати, спешим сообщить приятную подробность: фирма «Метеомаркет», продающая японские кондиционеры «Дайкин» (Daikin), по истечении трехлетнего срока договора на обслуживание бесплатно заменит ваш кондиционер на новый. Впрочем, если вас устраивает старый агрегат – можете не менять его лет 20. Фирма гарантирует его бесперебойную хорошую работу. Между прочим, в небезызвестном здании на Лубянке кондиционеры «Дайкин» ( Daikin) стоят еще со времен «кукурузного генсека» Никиты Хрущева и до сих пор исправно работают.

 Наружный блок необходимо регулярно очищать от пыли и грязи. Особенно тяжелый период наружного блока – время цветения тополей. Пух моментально забивает фильтры, и кондиционер (если его тут же не почистить) ломается. Конечно, можно почистить пылесосом, если не боитесь высоты. Но лучше не рисковать и вызвать «службу спасения кондиционеров» – то есть фирму по обслуживанию.

При температуре ниже –15°С кондиционер может отказаться работать «на тепло», и тогда понадобится низкотемпературное оборудование (тепловой насос, компрессорный обогреватель и даже обогреватель дренажной трубки). Кстати, в некоторые модели эти устройства уже заложены

Как самому установить сплит систему

Давно собирался написать небольшой свод рекомендаций как самому установить сплит систему, да все времени не было… Но, как говорится, лучше поздно, чем никогда.

Речь пойдет о самостоятельной установке сплит системы с настенным креплением внутреннего блока.

Итак, сначала необходимо провести отдельную электропроводку, даже если кондиционер, который вы устанавливаете, малой мощности. Плюс ко всему необходимо установить в щитке отдельный автомат. На этом этапе настоятельно рекомендую воспользоваться услугами профессиональных электриков.
Следующим устанавливаем сплит систему сами, а точнее начинаем монтаж наружного блока. Для этого сначала необходимо просверлить отверстия под кронштейны на стене дома. Учтите, что при расположении внешнего блока на стене следует перестраховаться и купить кронштейны, рассчитанные на больший вес, нежели у блока.

Также, следует помнить, что при установке внешнего блока надо быть особенно внимательными с трубками хладагента — нельзя допускать её перегибов, а закрутки в кольцо, диаметр которого меньше 10 см приведет к плохой прокачке фреона.

Теперь устанавливаем внутренний блок сплит системы — сами крепим кронштейны настенные или потолочные (в зависимости от типа блока). Следуем при установке правилам:

    категорически запрещается устанавливать внутренний блок сплит системы над источниками тепла (например, над радиатором)
    недопустима установка блока вблизи различных предметов, которые могут стать препятствием на пути воздушного потока, нарушив его рециркуляцию; дело в том, что кондиционер будет получать недостоверную информацию о температуре воздуха в помещении и начнет работать в ином, нежели запрограммировано, режиме
    установка сплит системы вблизи источников электромагнитных колебаний может привести к сбою в работе самого кондиционера
    ну, и последнее — думаю, что это не новое, но не стоит устанавливать внутренний блок в непосредственной близости от рабочего стола, кровати и места отдыха — это может способствовать переохлаждению организма, что приведет вас к вечно простуженному состоянию.

Завершающий этап — тестируем установленный кондиционер с помощью тест-программы (поскольку устанавливаем сплит систему сами, то и проверку придется осуществлять самостоятельно).

Так, а теперь чисто бытовые советы как самому установить сплит систему:

    если ваше жилище располагается на первом этаже, то устанавливайте внешний блок на высоте не менее 2х метров, да еще постарайтесь запрятать его за решетку, дабы у любителей лёгкой наживы не было соблазна его по-быстрому стащить
    учтите, что большинство бюджетных сплит систем практически не работают «на тепло» в температурном режиме ниже «-15» градусов и тогда придется дооборудовать свой кондиционер компрессорным обогревателем, тепловым насосом и обогревателем дренажной трубки.

Есть вопросы — обращайтесь, вместе попытаемся разобраться и понять как самим установить сплит систему и остаться при этом живыми и невредимыми 🙂

Обработан

Видео-пособие, — монтаж кондиционера (сплит-системы) своими руками

Монтаж сплит-системы как есть, своими глазами — необходимые инструменты и молотки, навыки и опыт профессионалов.

  1. Приехали на монтаж сами, улыбались, сразу видно, — надолго.
  2. Установку наружнего блока кондиционера самостоятельно  лучше проводить… ночью.
  3. Самостоятельно я могу, — наблюдать за работаю профессионалов.
  4. Молоток, — универсальный инструмент.

Раздался стук в дверь, сильно не волнуйтесь,
это пришёл настоящий монтажник сплит-систем,

он подарит Вам:  улыбку, прохладу и комфорт.

Вы своими глазами можете посмотреть, как будет установлена сплит система в Вашей квартире, в доме, в офисе. Компания «Сплит-Ростов» гарантирует качество монтажа сплит систем. Гарантия на все виды работ.

Приехали… на монтаж с улыбкою, сразу видно, — надолго.

Хм-м. Много видео-роликов можно найти в интернете.
С разной степенью профессионализма монтажников сплит-систем, занимательно то, что погрешности и неумелость установщиков обывателю, как правило не заметить. Как пример прокомментирую установку кондиционера в видео ниже.

Парни приехали на монтаж, обращаем внимание, — на улице ещё светло… Можно подумать, — примерно обед, но сверление, паяние трубок межблочной трассы (зачем? там-же гайки есть штатные),  установка пластины крепления внутреннего блока… и т.д. на улице уже заметно стемнело, т. е. сначала монтажа прошло не менее 4-х часов. Так и Вы сможете сделать своими руками монтаж кондиционера .

Видео-пособие, — монтаж кондиционера своими руками

Да не скрою, самостоятельная установка не простая, мешает батарея отопления, попадалась арматура в стеновом блоке, но, это никак не 4-е часа. Как версия, просверлив отверстие в стене монтажники сели отдохнуть, пить чай с хозяином (кой) засиделись, заболтались. В какой-то момент установщики подзабыли зачем они тут, в чужой квартире.

Вечереет, уже стало совсем темно. Пора заканчивать и сваливать.

Ночь на дворе, надо поторапливаться и заканчивать, наконец-то установку кондиционера.

Монтаж внешнего блока кондиционера лучше проводить… ночью.

Мастерски просверлив кронштейны крепления наружнего блока кондиционера установщик улыбался, — значит эта работа ему нравится, он, монтажник сплит-систем от результатов своего труда получает удовольствие. Такой специалист не будет материться и плеваться в вашем доме.

Монтаж кондиционера  своими руками

Самостоятельную установку наружнеого блока кондиционера лучше проводить ночью, что-бы хозяева или соседи не увидели сразу, криво стоит наружный блок или нет.

Самостоятельно, без посторонней помощи монтаж внешнего блока кондиционера производили, когда уже почти совсем стемнело, и, напарник этого харизматичного и улыбчатого паренька стал обвязывать межблочное соединение, сам закручивал гайки и подсоединять как крот, уже совсем в темноте, провода питания и управления внешним блоком кондиционера.

Установить самому — или наблюдать за работаю профессионалов

Как приятно наблюдать за работаю профессионалов, но я обратил внимание, что на кондиционере, на крышке наружнего блока сплит-системы постоянно, на протяжении длительного времени лежит инструмент, — молоток, по своему скромному (14 лет) опыту работы монтажником, я не смог догадаться зачем:

  • Ну, зачем ему нужен молоток? Прикручивать повода? — нет, молотком это делать неудобно, есть другой инструмент, отвёртка называется.
  • Может быть, молоток нужен закручивать гайки межблочной трассы? — то-же нет… для затягивания гаек, обычно, используется разводной ключ.
  • Ну, не знаю зачем… возможно, он, монтажник, этим молотком разгонял темноту, гонял комаров и бабочек, мотыльков или пугал беспокойных но назойливых соседей, мы этого не видели и не знаем. Не будем гадать. Это-же не отбойный молоток, в конце-то концов…

Ну, почему у меня остались вопросы: н.п.р.

Если знаешь, по своему опыту, что монтаж затянется по причине сложности, то зачем пить чай? Возможно я, как всегда ошибаюсь, и причина банальна. Монтажник кондиционеров не выносит солнечного света, возможно у него просто болят глаза, — Ахроматопсия.

Молоток, — универсальный инструмент

В темноте я гайку закручу, — молотком,

Развальцуюсь, тоже, — молотком.

Провода крутить? Зачем?

Молоток, — без перемен…

(Какие-то шутники написали в комментариях к этому видео)

  • От качества монтажа зависит дальнейшая безотказная работа прибора. Установку сплит-системы своими руками сделать можно, но лучше — доверяйте установку профессионалам.

При установке кондиционера или монтаже сплит-системы иногда требуется — отбойный молоток.
Сплит-система для дома. Кондиционер в гостинной.
Цена за установку сплит-системы

Как установить сплит систему своими руками

Микроклимат в доме, это не просто удобно, но и полезно для вашего здоровья – можно поддерживать разную температуру. А вот установка сплит системы своими руками интересует многих – дешевле сделать монтаж самостоятельно, нежели приглашать мастеров, хотя не всегда это правильно. Прежде всего, специалисты будут делать установку по инструкции, но если вы уверены в себе, то можете сделать это самостоятельно.

Что такое сплит система

Сплит система до установки

Для начала давайте определим, что такое сплит система, чтобы не путаться в определениях – почему-то её отличают от обычного кондиционера, и это правильно. Существует несколько типов СКВ:

  • На стену 1,5-9,0 кВт.
  • На пол 4,0-13,0 кВт.
  • На потолок 4,0-13,0 кВт.
  • С каналами 5,0-18,0 кВт.
  • Кассетные системы 5,0-14,0 кВт.

Как это работает

СКВ состоит из двух частей – это компрессор, который обычно ставят на улице под окном и внутреннего блока, который подаёт холодный воздух в комнату. В компрессоре находится фреон, который этот воздух и охлаждает – этот воздух поступает с улицы (приточная система). Помимо охлаждения во внутреннем блоке находится соленоид, который также может нагнетать горячий воздух.

Наружный блок

Наружный блок крепится на кронштейнах

Наружный блок располагается на открытом пространстве – фасад дома, открытый балкон, крыша. В офисных зданиях наружный блок могут закрепить на лестничном марше, в вестибюле или в коридоре. Эти два блока соединены между собой трубой для фреона, а также трубкой для стока конденсата. Также там есть компрессор, четырёхходовой клапан, ресивер, вентилятор и система управления зимним коллектором, который приводится в движение конденсаторным электродвигателем. Четырёхходовой клапан подключается от внутреннего блока через силовой кабель, идущий от блока в квартире. На наружном блоке также находится компрессор, который убирает шум в помещении. Внутренний блок слегка шумит – это 24-25 дБ и это некоторым людям мешает.

Блок в квартире

Блок в квартире, закреплённый к стене

Внутренний блок может располагаться в любой части помещения – потолок, стены, пол (это зависит от типа СКВ). Система управляется дистанционная (пульт) прилагается обязательно. Современные кондиционеры снабжены фильтром для очистки воздуха от дыма и/или пыли. Подогрев и охлаждение помещения варьируется в диапазоне от 10 до 30⁰C. На дисплее пульта есть информация, по которой можно отрегулировать систему в нужном режиме – это температура воздуха, три степени силы нагнетания и турборежим. Для бытового использования применяют настенные варианты, а напольные и потолочные в офисах, на предприятиях, в местах общественного пользования.

Электроника этого блока управляет всеми параметрами:

  1. Позволяет управлять при помощи пульта, фиксирует нужную температуру и нагнетание воздушного потока.
  2. Фиксирует температура воздуха, который поступает в испаритель и замеряет температуру воздуха в комнате.
  3. При достижении заданной температуры в комнате компрессор отключается, а включается тогда, когда предельно допустимые условия меняются на 3-5⁰C.
  4. Температура поддерживается регулировкой вращения вентилятора во внутреннем блоке, а также вращением компрессора. Если испаритель выключен, образуется большое количество конденсата в тех узлах, которые на это не рассчитаны. Это может вызвать затекание воды через внутренний блок в помещение.
  5. Пультом обеспечивается управление языком (жалюзи), что придаёт направление воздушному потоку.
  6. Предотвращает преждевременный запуск.
  7. Контролирует температуру блока на улице.
  8. Следит за таймером, который можно установить на определённое время.

Обогрев помещения

Современные кондиционеры могут греть воздух, который входит в помещение. Это происходит при переключении четырхходового клапана, который меняет направление подачи воздуха. Он управляется соленоидом при напряжении 220 V, которое поступает изнутри. При функции обогрева на наружном блоке образуется много конденсата, который нужно отводить. Не следует обогревать дом СКВ при отрицательной температуре на улице – это может привести к обмерзанию и разморозке, что равносильно поломке. Лучше пользоваться обогревом при температуре выше 0⁰С.

Охлаждение в холодное время года

В СКВ есть зимний комплект, который позволяет кондиционировать воздух в помещениях закрытого типа, где есть интенсивное тепловыделение – серверных, цехах и тому подобное. Во время нагнетания холодного воздуха блок на улице нагревается, поэтому его замерзание невозможно. Этот комплект включает в себя контролер управления вентилятором – он включает его в режиме конденсатора при разогреве, а также подогревает трубку стока конденсата.

Высокие температуры

Для фреона R10A существует критическая точка жары – это 72⁰C, следовательно, максимальная температура на улице должна быть не более 45-50⁰C. Для фреона R22 максимальная температура блока 96⁰C, следовательно, допустимая температура окружающей среды 65-70⁰C – это позволяет устанавливать такие агрегаты в горячих цехах, на чердаках и в гаражах. Такие высокие температуры могут быть на металлических чердаках, в МААФах и других металлических помещениях.

Когда температура на улице очень высокая, то блок работает при перепадах давления и фреона требуется больше. Этот фактор заставляет интенсивнее работать компрессор и перекачивать максимальное количество фреона, что приводит к его выключению электроникой. Обычные СКВ рассчитаны на температуру не выше 40⁰C. Если кондиционер в доме или квартире находится на солнечной стороне, то рекомендуется при установке сплит систем своими руками сверху крепить козырёк, который будет защищать агрегат от солнца.

Для нестандартных режимов работы сокращают пропускную способность капиллярного канала, а это обеспечивает значительный перепад давления на входе и выходе при меньшем количестве перекачиваемого фреона. Так как газа в системе получается меньше, то по капиллярному каналу проходит не жидкость, а газ с жидкостью – получается, что циркуляция значительно понижается и кондиционер сохраняет свою способность к работе в нестандартных условиях. При нормальных температурных условиях такие перепады вредны для кондиционера, и он быстро выходит из строя.

Мульти системы

Мульти-сплит-система

Если СКВ оснащён несколькими блоками, то это уже будет мульти система – она подразумевает один блок вне помещения и несколько блоков в здании. Такое оборудование очень удобно для офисов, магазинов или большого жилого дома. Примечательно, что в такой ситуации наружный блок может объединяться с несколькими отличительными друг от друга системами, н полу, не стене и и на потолке. Конечно, такие агрегаты стоят дороже – там стоит дополнительный контроллер для управления нужными режимами и компрессорами с вентиляторами.

Такие системы бывают с  одним или с несколькими компрессорами. В случае с одним компрессором внутренний блок СКВ передаёт информацию наружной части агрегата, что определяет режим деятельности компрессора. У систем  несколькими компрессорами обычно бывает по два-три блока. В такой ситуации на каждый блок устанавливается отдельный компрессор, отдельный четырёхходовой клапан и отдельная капиллярная трубка. Компрессор наружного блока фиксирует сигналы всех внутренних блоков и задаёт работу вентилятору и компрессору. Такие кондиционеры бывают как инверторным, так и и не инверторными.

Уход за кондиционером

И-за конденсата, как внутренний, так и наружный блок в течение двух-трёх лет засоряется, поэтому их нужно чистить – внутри это делают при помощи горячего пара, а снаружи моют водой. Таким образом, удаляется грибковая плесень вместе с пылью. Без очистки агрегата его КПД может понизиться в два раза, а временами даже больше. Особенно много пыли скапливается на внешнем блоке и-за машин и деревьев. Фильтры, находящиеся сверху, мало помогают и больше служат для рекламы, нежели для очистки.

Требования для кондиционера

Видео: Монтажные работы

Провести установку сплит системы своими руками, по сути, несложно и вы можете посмотреть процесс на видео, но при этом следует учесть несколько факторов:

  1. Кондиционер ни в коем случае не должен находиться вблизи нагревательных приборов, например над радиатором – это очень сильно повышает увеличивает расход электроэнергии, за которую нужно платить.
  2. Мусора в системе быть не должно, так как он может ввести из строя вакуумный насос.
  3. Кипящий фреон может испариться даже сквозь микро щель, поэтому при монтаже агрегат следует проверить на герметичность.
  4. Наружный блок должен быть расположен ниже, чем внутренний. В противном случае это чревато перерасходом электроэнергии и термосифонным эффектом.
  5. Нагрев наружной части СКВ тоже вызывает лишнюю трату  электроэнергии.
  6. Трубка для дренажа мотет опускаться только вниз, без петель, загнутых кверху. Такие изгибы служат сборищем мусора и грибковой плесени.
  7. Установка сплит систем своими руками без вакуумного насоса ни к чему хорошему не приводит – компрессор будет гонять фреон, что вызовет перегрев воздуха и порчу масла, от чего портится компрессор. Слишком дорогое удовольствие – зачастую проще приобрести новый.

Воздушный сплит

Есть два раздельных блока: испарительный (в квартире) и компрессорно-конденсационный (вне помещения). Хотя современные агрегаты работают не только на охлаждение воздуха, но и на его обогрев, получается, что фреон конденсируется во внутренней части агрегата, а испарение происходит в наружном, поэтому их так и называют – внутренний и наружный.

Подборка инструментов

Монтаж кондиционера лучше проводить во время ремонтных работ в доме

Монтажные работы удобнее всего проводить во время ремонта в квартире, так как придётся сверлить отверстия в стенке, а это много пыли. Для установки агрегата понадобятся такие инструменты как:

  • Перфоратор со стандартным набором свёрл и корончатой фрезой ø 50 мм. Этой фрезой придётся просверлить капитальную (несущую) стену для вывода трубок.
  • Магнит для определения наличия арматуры. А в бетонных стенах она есть обязательно.
  • Болгарка, но лучше труборез для резки трубок – обязательно после этого трубку следует продуть, чтобы там не осталось медной крошки.
  • Для развальцовки труб понадобится шабер, так как подручными средствами герметичности не добиться. Кроме того, напильником или надфилем зачищать концы нельзя, чтобы в средину не попали опилки.
  • Велосипедный или автомобильный насос для контроля герметичности.
  • Вакуумный насос – понадобится для вакуумирования перед заправкой агрегата.
  • Ампервольтомметр (можно фазный индикатор) для подключения к сети ≈220 V.
  • Манометр для проверки давления.

Монтажные работы

Кронштейн на улице крепятся анкерными дюбелями

Сложнее всего закрепить кронштейны на стене с наружной стороны дома – обычно это делают ниже окна, чтобы был доступ к внешнему блоку. Крепить следует анкерными пластиковыми дюбелями ø 14-16 мм – по две штуки на каждый кронштейн. Некоторые заблуждаются и покупают металлические молли, но там дюбель зонтичного типа и в сплошной стене он держаться не будет. Такой монтаж можно сделать с телескопической вышки, но это дорого обойдётся, поэтому проще перегнуться через окно и просверлить отверстия, только сначала нужно поставить метки карандашом. Чтобы отверстие не сбилось, сначала сверлят тонким сверлом ø 5-6 мм, а потом берут ø 14-16 мм

Уличный блок должен находится ниже внутреннего

Но если у вас есть строительный опыт по высотным работам, тогда можно монтировать. Можно, конечно, установить его на балконе или лоджии, если они не остеклены – если блок будет в закрытом помещении, то он будет перегреваться. Самое главное, это хорошо прикрутить кронштейны, но если вы боитесь высоты, то за такую работу лучше не браться, а пригласить специалиста – у них есть опыт работы на высоте, так что лучше заплатить, но не рисковать.

Но сначала нужно определить, место, где будет находиться внутренний блок, чтобы потом относительно него устанавливать  наружный. Удобнее всего, когда они находятся рядом — не придётся добавлять медные трубки – они дорогие. Затем фрезой делаете отверстие в стене, но если стены бетонные, то лучше всего отверстие пробивать зубилом, чтобы не сломать коронку на проволоке.

Установка монтажной планки для внутреннего блока

Монтажную планку для крепления кондиционера следует вставлять строго по уровню и крепить её пластиковыми дюбелями. Здесь анкеры уже не нужны – можно обойтись дюбелями ø 6 мм и саморезами длиной 90 мм. Я не ошибся – именно 6-миллиметровые дюбеля нужны для крепления, чтобы шуруп не вырвало со стенки. Если стены мягкие, то можно загонять по два самореза в один дюбель – так гораздо прочнее. Отвёрткой, конечно, закрутить два шурупа будет сложно, поэтому лучше воспользоваться шуруповёртом или электродрелью.

Сборка трубопроводов

Трубки режут с метровым излишком, чтобы были запасы на изгибы. Сгибать трубку следует очень осторожно, чтобы она нигде не треснула. Хотя морщин тоже допускать нельзя – такая деформация будет препятствовать потоку хладагента, а это в свою очередь вызовет перерасход электричества. Самая лучшая теплоизоляция, это труба из вспененного полиуретана – он продержится очень долго, а вот поролон не простоит даже одного сезона. На концы надевают фланцы и только после этого делают развальцовку. Резьба на фланцах должна быть повёрнута к концу трубки, чтобы прикрутить их к штуцерам. У новых кондиционеров штуцеры разного диаметра, поэтому перепутать концы будет невозможно. Но в паспорте есть инструкция по сборке, поэтому можно постоянно подсматривать.

Для того чтобы соединить внутренний и наружный блоки используют многожильный кабель с сечением жилы не 1,5 мм – там есть клеммы с наименованиями. Наименования клемм могут не совпадать, и тогда придётся разбираться по инструкции, которая есть в паспорте. Провод тоже запаковывают в трубу из вспененного полиуретана, а потом все коммуникации можно обмотать скотчем. Эту трубу просовывают в 50-миллиметровое отверстие, которое заранее делают в стене.

Для проверки герметизации используют подогретую до испарения дистиллированную воду и с раствором хозяйственного мыла (его можно натереть на тёрке). Для продолжения снимают ниппель с выпуска и закачивают воду с насоса – если на резьбе появляются пузыри, то гайку слегка подтягивают. После завершения мыло протирают мокрой салфеткой или губкой. Ниппель ставят на место и вакуумным насосом выкачивают воздух, который удалит пыль и влагу. Это нужно делать долго 40-60 минут – влага удалится вместе с воздухом. Систему закачивают фреоном из баллона через манометр – необходимое давление указано в паспорте.

Видео: Монтажные работы по установке сплит-системы

Теперь остаётся только протестировать агрегат – это можно делать с дистанционного пульта или кнопкой запуска на внутреннем блоке. Если тестирование не запускается, придётся вызывать специалиста, так как гарантии уже не будут действительны. При запуске теста должны открыться жалюзи и пойти холодный воздух. Жалюзи регулируется до нужного положения с пульта дистанционного управления.

Заключение

Если что-то не получается с установкой сплит системы своими руками, а это обычно наружный блок, то придётся вызывать мастера или нанимать телескопическую вышку. Но это касается многоэтажных зданий – на первых этажах и в частном секторе проблем обычно не возникает.



Источник

Как установить кондиционер самому,самостоятельная установка кондиционера

Купили кондиционер и задумались о самостоятельной установке? Как же установить кондиционер своими руками без чужой помощи с минимальными затратами?

В этой статье мы рассмотрим что нам понадобится, какие инструменты нам нужны и что нас ждет если мы все таки задумаем делать самим.

Кондиционеры бывают мобильные, оконные и сплит системы. Эта статья для тех кто решил поставить сплит систему. Сплит системы-это устройства, состоящие из двух частей: внешнего и внутреннего блоков. Один устанавливается с внешней стороны здания, другой — внутри помещения. Блоки соединяются между собой медными трубками и проводами.

Хочется сразу предупредить, что установка кондиционера своими руками — дело сложное. Но, если трудности вас не пугают, то приступим:

Установка кондиционера своими руками должна начинаться с выбора места установки. Тут необходимо будет учесть:


1) Рекомендации производителей техники:

это максимальная и минимальная длина трассы, расстояния от стен, потолка.

2)Ограничения местной власти, дук или ТСЖ.

Как правило, в больших городах таких ограничений нет.А вот ограничения от ДУКА или ТСЖ вполне возможны. Поинтересуйтесь у соседей брал ли кто-нибудь разрешения на установку сплит системы. На крайний случай сходите к председателю ТСЖ или в приемную ДУКА.Если кондиционеров на вашем доме достаточно много, знайте что никаких проблем с их установкой нет.

Если вам все таки запретили вешать на фасаде дома, можно установить внутри своего или общего балкона, но балкон должен иметь доступ воздуха с улицы. Например держать открытым окно.Это конечно не самый хороший вариант, но если нет выбора то можно.

3)Удобство последующего обслуживания.

Любой кондиционер время от времени нужно чистить, осматривать, заправлять хладагентом. Для этого нужно подумать как получить к нему доступ. Чем сложнее вы поставите тем сложнее и дороже будет потом обслуживать.

4)Требования к распределению потоков воздуха.

Откройте жалюзи или включите кондиционер в розетку, чтобы посмотреть как распределяются потоки воздуха. Не нужно чтобы он дул вам в лицо это может вызвать простуду или другие заболевания(воздух из кондиционера от 7 до 11 градусов по C). Как правило, ставят близко к окну слева или справа над столом, диваном или другой мебелью, но кондиционеры бывают разные, поэтому бывает и ставят их по-разному. Например у современных самсунгов все наоборот. Дуют вниз и их нужно устанавливать напротив, а не над головой.

Если определились с местом установки, узнали что никто нам не запретит ставить кондиционер там где нам вздумается приступить к самому главному-перекуру(шутка).



Подготавливаем материалы для установки кондиционера. Нам понадобятся…..



1.Медная труба двух разных видов. 1/4 дюйма и 3/8 дюйма, ( если имеем стандартный кондиционер седьмой или девятой, реже двенадцатой модели), для двенадцатой и восемнадцатой модели нам понадобится  труба  1/4 дюйма и 1/2 дюйма труба. Трубы берем с запасом не менее метра, как правило, пяти хватает.


2. Кабель межблочный медный или алюминиевый-пяти жильный (в расчете до 3 кВт реальной мощности), это медный 5 на 1,5 кв мм или 5 на 2,5 кв мм алюминиевый кабель. Бывает что в хозяйстве остались двух или трехжильные провода их тоже можно использовать. Главное чтобы в итоге сечение и количество проводов совпадало. Берем тоже с запасом метров шесть, семь.


3. Кронштейны для установки внешнего блока.


4. Крепеж: Сантехнические шурупы 8Х70 с головкой на 13 и дюбелями на 12Х70 4 шт. (или 6Х70 и 10Х70) для внешнего блока кондиционера и обычные шурупы и дюбеля на 6 для крепежа внутреннего блока. Для современных домов с внешним утепление лучше купить шпильки или длинные шурупы не менее 210 мм(если утеплителя 100мм).


5. Теплоизоляция двух видов под медные трубы.


6.Изо лента(лучше белая), стяжки нейлоновые штук 20(можно взять тонкие провода и порезать по двести мм), труба металлопластиковая два или более метра под дренаж, кабель канал 60Х60 или 60Х80 чтобы спрятать трубы. 4 болта на 13 с гайками и шайбами для крепления внешнего блока к кронштейнам.


Подготавливаем инструменты для установки кондиционера….


1.Перфоратор маленький с бурами на шесть, десять и двенадцать мм.

2.Перфоратор большой(1,5 квт) под буры CD-MAX.С буром 35 или 40 мм для одного отверстия (можно взять в аренду).Можно также купить маленькие буры для небольшого перфоратора диаметром 22-25 мм и длинной от 540 до 920 мм.Но понадобится делать два отверстия.Первое  для труб и кабеля.Второе для дренажа.


3.Труборез для ровной обрезки труб(ножовкой или УШМ тут не обойтись). Ример(убирает  заусенки внутри трубы) но можно и ножом.


4.Набор   вальцовок под дюймовую трубу.Тут ничем не заменишь.


5. Молоток, уровень 600 мм минимум, рулетка до 3 метров, карандаш строительный или фломастер, отвертка крестовая и плоская, бокарезы(кусачки или плоскогубцы), набор ключей от 10 до 24 или пара разводных.

6.Моно метрическая станция и вакуумный насос. Без этого можно и обойтись хотя не желательно. Качество может ухудшится.


Что мы будем делать….


1. Устанавливаем внешний блок кондиционера на кронштейны на фасаде здания. Лучше всего под окном открытой створки. Если окно не открывается можно вынуть стекло и поставить там. Закрепляем болтами к кронштейну. Ставим так чтобы дотянуться до внешней части кондиционера. Не забываем про страховку специальным поясом или веревкой.



2. Сверлим одно или несколько отверстий в капитальной стене здания. Туда просунем трубы кабель и дренажную трубку. Одеваем изоляцию на трубы связываем все в один пучок хомутами или проводками.

Устанавливаем кронштейн внутреннего блока(идет в комплекте с кондиционером, закреплен с внутренним блоком) на маленькие шурупы.Если стена хлипкая берем что-нибудь покрепче. Проверяем чтобы не вылетали.


4.Обрезаем и Вальцуем трубы снаружи и внутри и подсоединяем внутренний и наружный блок. Подсоединяем провода к внутреннему и наружному блоку кондиционера.


5.Подсоединяем дренажную трубку. Не забываем что трубка должна быть ниже всего, должен быть уклон чтобы вода стекала из кондиционера.

5.Последний этап работы это откачка воздуха из трубок, проверка системы на герметичность и запуск кондиционера в работу.



6.После этого все подмести и убрать мусор.


Если все получилось хорошо, то сесть и закурить.



Если не получилось, то гори оно все синим пламенем.(шутка)



Спасибо что прочитали до конца.Ветер ком.

Как установить сплит-систему кондиционера своими руками и сэкономить деньги

Наступило лето, и даже наш не особенно ласковый Северо-Западный климат радует солнечными днями и жаркой погодой. Если от холода мы отлично защищены системами отопления, то от нечастой жары спасает кондиционер, который несложно установить своими руками, даже не имея специальных навыков. Однако следует учесть некоторые факторы, о которых я вам постараюсь обстоятельно рассказать.

Во-первых, «продавец» не несет ответственности за поломку «товара», если работа по монтажу и пуску в работу не была произведена специализированной организацией, имеющей соответствующий сертификат. Хотя практика показывает, что не все специалисты добросовестно выполняют свою работу за наши деньги.

Во-вторых, прежде чем приступить к монтажу, нужно разобраться, из чего состоит сплит-система и как она работает. Даже если и будет принято решение обратиться к профессионалам, грамотный контроль над ходом работ заставит их сделать все на совесть.

В-третьих, понадобится специальный инструмент, который нужно будет приготовить заранее. А перечень его довольно обширен, и не у каждого хозяина он есть.

Поэтому можно посоветовать поступить так: основную часть работы сделать самому, а непосредственное подключение системы и ее запуск поручить специалистам. И недорого обойдется, и гарантия сохранится.

Самому можно укрепить блоки, «наметить» трассу, подготовить всю электрическую часть. И главное – пробить отверстие в стене для вывода трассы «на улицу», поскольку это самая трудная часть всей работы, которая и стоит львиную долю денег, потраченных на подключение кондиционера. Специалисту останется лишь подсоединить к блокам медные трубки и закачать газ.

Устройство и установка сплит-системы кондиционера

Сплит-система состоит из внутреннего и наружного блоков, которые соединяются между собой трубками и кабелем. В документации на кондиционер указано максимально допустимое расстояние между блоками, так что это нужно учесть при выборе места установки. Начнем с трассы — ее можно «утопить» в стену (проштробить канал) или проложить в пластиковых коробах. Все зависит от того, из какого материала сделаны стены. При втором варианте нужно купить короба (кабель-каналы). Необходимо осмотреть блоки, каким метизом они крепятся, все подготовить, в том числе и сверла, буры необходимых диаметров.

Стена «проходится» при помощи перфоратора и бура, причем лучше всего иметь два бура. Диаметр отверстия для трассы должен быть не менее 5 см, и сразу пройти стену таким буром будет сложно. Сначала нужно просверлить отверстие в стене буром меньшего диаметра, а потом «доработать» уже 5 сантиметровым. Нужно иметь в виду, что сверлить нужно с небольшим уклоном вниз. Это необходимо для того, чтобы конденсат свободно стекал по трубке, проложенной в трассе. Короба также должны крепиться с уклоном в сторону окна.

Далее крепим блоки кондиционера. В первую очередь производится монтаж наружного блока. Он устанавливается за окном (снизу или сбоку). Нужно закрепить его на таком расстоянии от окна, чтобы было удобно обслуживать в процессе эксплуатации. Если есть балкон, то это упрощает задачу. Этот блок ставится на кронштейны, которые можно купить или сварить самому (из металлического уголка) по размеру блока. Крепление кронштейнов к стене дома должно быть «супернадежным», чтобы он не мог сорваться и упасть.

Необходимо проконтролировать при помощи уровня горизонтальность установки блока не должно быть перекосов, наклонов. Крепление блока к кронштейнам нужно делать мощными болтами. Желательно подумать и о том, как оградить блок от попадания на него осадков. Удобное решение – установить козырек над блоком.

После этого в комнате на стене крепится внутренний блок. Нужно учесть расстояния от стен, потолка, на которых он должен располагаться. Эти данные указаны в паспорте системы. Блок должен висеть строго горизонтально, чтобы весь конденсат уходил в трубку, иначе капель на полу не избежать. В комплекте поставки есть специальная крепежная планка. Она крепится к стене, и на нее навешивается сам блок. Подключение электрической части производить лучше от отдельного автомата защиты (если есть возможность). Главное – не перепутать выводы при подключении наружного и внутреннего блоков. Для этих целей лучше использовать кабель с разноцветными жилами.

Таким образом, вы практически установили кондиционер в своей квартире своими руками, и осталось лишь вызвать специалиста для подключения. Вы сохранили и гарантию на дорогостоящую бытовую технику и сэкономили большую часть денег которые потратили на установку.

Видео по теме — установка кондиционера специалистами:

Установка кондиционера своими руками

На сегодняшний день, все чаще  возникают вопросы, а можно ли установить кондиционер собственными силами, так сказать своими руками?
Во первых непонятно, на основании чего появляется сумасшедшая цифра на монтаж сплит системы, да и если хочешь сделать что то хорошо, сделай это сам.
Давайте вместе рассмотрим и разберемся в сложившейся ситуации, не обещаю, что путешествие будет долгим, но то что будет насыщенным и содержательным — факт.

Итак, есть несколько вариантов установки кондиционера:

1. Стандартная в один этап

2. Стандартная в два этапа

3. Нестандартная, обязательным условием является работа альпинистов

В двух словах о  стандартной и нестандартной установки, чтобы было понимание:

Стандартная (базовая) — подразумевает под собой установку кронштейнов и как сам факт свободную и беспрепятственную установку самого внешнего блока и дальнейшего его обслуживания. Нестандартная – подразумевает под собой установку внешнего блока в труднодоступных местах, таких как например над окном или по обе стороны окна, где мы не можем осуществить монтаж без помощи альпинистов   И если в первых двух, мы можем справится самостоятельно, то в третьем, как мы уже выяснили, без посторонней помощи высотников не обойтись, и главное дальнейшей обслуживание внешнего блока будет требовать только альпиниста и как сам факт дополнительных затрат, при каждом к ним обращении. Все, решили устанавливаем сами, без вмешательства посторонних, следовательно третий вариант сразу отпадает. Отметим, что установка внешнего блока в оставшихся двух вариантах ограничена, но не смотря на все это спешу утешить, что на сегодняшний день, в целях экономии клиента при установке оборудования именно инженером, данный вариант это 98% от всех установок.

Так о чем же нам все таки говорят первые два пункта, наверное уже догадались

1. когда ремонт уже сделан, все хочется установить аккуратно, чтобы ничего не испортить и не нарушить гармонию с самим собой, после проделанной работы, которая уверен,  не так просто далась.

Начнем с первого:

Вот нам привезли оборудование, как к нему подступится и с чего начать?
Предлагаю вскрыть упаковку и убедиться в том, что нам действительно привезли, что мы заказывали.
Осмотрели внешний вид на предмет сколов, вмятин, царапин, проверяем комплектацию, документы и конечно же гарантийный талон, обязательно от производителя и  который должен быть заполнен по всем правилам, со всеми  отметками, печатями и штампами.
Расплачиваемся и провожаем гонца.  Осматриваем комнату и принимаем решение, куда вешать внутренний блок, как будет идти межблочная трасса, а так же где планируем устанавливать внешний блок на улице.
Результат достигнут!
После чего берем монтажную пластину внутреннего блока, прикладываем к тому месту стены где хотим вешать внутренний блок, смотрим по уровню, чтобы было все идеально, отмечаем отверстия, которые в последствии высверливаем и на которые крепим саму пластину с помощью дюбелей, в основном используется дюбель 6х40.
Закрепив пластину, навешиваем на нее сам блок, от которого и фиксируем достигнутый результат  карандашом, до внешней стены, через которую мы выходим на улицу, предполагая, как пойдет трасса.
А так же не забываем  учитывать ее  небольшой уклон, потому как  мы с Вами помним что во внутреннем блоке находится ванночка, через которую осуществляется слив конденсата, соответственно чтобы она не переполнялась, и вода не лила нам на стену и обои, он должен сливаться самостоятельно, достигнув чего можно только двумя способами 1. наклоном межблочной трассы в которой находится дренаж, по которому собственно и уходит конденсат во внешнюю среду естественным путем 2. если же принудительно, без наклона, то здесь уже необходима помпа, установка которой занимает очень много времени, терпения, а самое главное повлечет за собой дополнительные затраты и обойдется довольно в кругленькую сумму. Далее смотрим расстояние внешней стены, которую нам необходимо будет сверлить, чтобы вывести трассу на улицу, для дальнейшей коммутации ее между блоков.
Диаметр же самого отверстия должен быть приблизительно 40-45мм, который может быть достигнут как разовым сверлением, так и множеством более мелких отверстий, которые мы в процессе разобьем в одно большое.

Раз на раз не приходится и мы не знаем, где нас встретит арматура, поэтому инженеры обязательно возят с собой несколько диаметров сверл, чтобы ее обойти, т.к. в общем отверстии она не будет являться помехой.

Отверстие готово, далее устанавливаем внешний блок, для этого нам понадобится один комплект кронштейнов 450х450, на которые мы собственно его и поставим, а так же дюбеля на которые мы будем крепить сам кронштейн, здесь уже смотрим по обстоятельствам, если дом не утеплен и с обычной отделкой то используется как правило дюбель 10х100, если есть утепление имеет смысл взять длиннее как крепежный материал, так и сам кронштейн 450х500, т. к. утепление придется вырезать, и соответственно кронштейн на данное расстояние углубится, а расстояние от стены до внешнего блока нам необходимо для свободной циркуляции воздуха и проветривания непосредственно самого блока.
Осталось собрать межблочную трассу, здесь все зависит от оборудования:

В межблочную трассу входит:

1. Медная труба двух диаметров в основном для домашних кондиционеров используется одна (¼), а вторая (3/8½ или 5/8) – которая необходима для поступления фреона в разных его состояниях от блока к блоку

2. Дренаж гофрированный D16мм — предназначен для слива вырабатываемого конденсата

3. Теплоизоляция для каждой из труб — необходима для исключения образования конденсата на медных трубах из-за перепада температур

4. Провод ПВС 3х1,5 – для подключения к питанию

5. Провод ПВС 5х1,5 – для коммутации внешнего и внутреннего блока, а так же управления оборудования с пульта

6. Лента ТПЛ – для соединения утеплителя и межблочной трассы

7. Короб пластиковый примерно 60х60 – для укладки трассы как внутри помещения, так и снаружи, если есть возможность

8. Электрическая вилка – для включения кондиционера в питание Крепим короб от внутреннего блока до высверленного отверстия внешней стены, для дальнейшего получения из него кабель канала проходящего по стене.
Через высверленное отверстие во внешней стене, мы приступаем к прокладке трассы, подводя ее к внешнему блоку, для получения необходимого расстояния между блоками.
Оставшийся остаток с другой стороны мы подводим к внутреннему блоку и видим какое количество трубы нам необходимо.

Поняв, берем труборез 1/8″-1 1/8″ (4-28мм) W274 и начинаем обрезать трубу, которую затем тут же обязательно обрабатываем римером W209, для снятия фасок и заусенцев, после чего откручиваем с переходника внутреннего блока гайку, которую одеваем на обработанную трубу, затем берем универсальную вальцовку W275L и развальцовываем ее и соединяем с переходником внутреннего блока, крепко закручивая гайку.

То же самое проделываем со всеми имеющимися медными трубами находящимися в трассе.
Аккуратно сгибая их пружинным трубогибом и подводя к блокам.
Подсоединяем дренаж к ванночке, находящейся как мы уже знаем во внутреннем блоке из которой уже выходит разъем, а другой конец с помощью хомутов крепим к кронштейну внешнего блока, чтобы при ветре его не болтало из стороны в сторону.

Берем отвертку и коммутируем электрический кабель по схеме, описанной в мануале купленной вами сплит системы.
Проложенную трассу в помещении убираем в короб и закрываем его.
Осталось лишь про вакуумировать трассу, и запустить систему.
Для этого нам понадобится вакуумный насос 2z-3 (2ст., 87 л/мин), который мы в свою  очередь подсоединяем к трех ходовому вентилю и убираем из трассы всю влагу и воздух, после вакуумации проверяем трассу манометрическим коллектором, на значение которого должны быть 0.
Проверяем течеискателем трассу на течь фреона.
Открываем кран, и фреон тут же наполняет систему собой.
Включаем в сеть и проверяем оборудование

2. планируем ли мы установку в процессе ремонта, который идет дома, когда обои еще не поклеены, кругом голые стены, да и не хотим лицезреть межблочную трассу в помещении, лучше спрячем в стену Процедура такая же как и в первом варианте!
Только вместо короба внутри помещения,  происходит штробление стены некоего кабель канала под трассу, который будет находится внутри стены.
Его можно сделать с помощью штробареза либо болгарки.
Убираем в него  межблочную трассу.
Концы труб заматываем изолентой или лентой тпл, что бы туда не попала грязь.
Снимаем внутренний блок.
Цементируем кабель канал с трассой, выравниваем стену, клеим обои либо красим стену, в общем кто что собирался делать.
По окончанию ремонта, вешаем внутренний блок и соединяем с внешним.

Рекомендации по установке кондиционера своими руками

Миллионы людей с нетерпением ожидают лета, а с наступлением его все изнывают от жары. Установка кондиционера в квартире является большой радостью, дарящей долгожданный комфорт. С целью экономии многие пытаются устанавливать кондиционер сами. Насколько это реально, и что думают об этом специалисты?

Монтаж кондиционера – чрезвычайно сложный процесс, и выполнять его должен квалифицированный специалист. Начинающему домашнему мастеру, к тому же неопытному, справиться с работой будет очень трудно – существует огромный риск наделать массу ошибок. Поэтому специалисты рекомендуют доверить эту работу профессионалам.

Однако научиться можно всему – даже самостоятельно устанавливать кондиционер. Для желающих испытать свои силы и сэкономить деньги на установке мы расскажем о хитростях монтажа данного агрегата. Но прежде чем отправляться в магазин за кондиционером, стоит познакомиться подробнее с этой техникой.

Виды кондиционеров

Сплит-системы. Они содержат два блока, которые размещаются внутри и снаружи помещения. Между собой блоки соединены медными трубками для циркуляции хладона. В наружном блоке находится компрессор (подобно холодильнику), конденсатор, дроссель и вентилятор. В состав внутреннего блока входит испаритель и вентилятор. По типу устройства внутреннего блока аппараты бывают:

  • настенными;
  • кассетными;
  • канальными;
  • напольно-потолочными;
  • колонными и пр.

Мульти сплит-системы. Кроме наружного блока, они состоят из нескольких внутренних блоков, которые обычно устанавливают в разных комнатах.

Выбирая кондиционер, покупайте аппарат с инструкцией по установке. Агрегат требует грамотного монтажа, и чем лучше будет сделана работа, тем дольше прослужит сплит-система.

Где лучше установить кондиционер?

Установка сплит-системы начинается с выбора места, где будут закреплены внешний и внутренний блоки. Главное правило – они должны быть расположены на близком расстоянии один от другого, эффективно функционировать, быть доступными для обслуживания и не мешать окружающим.

Общие рекомендации для установки
  • Не направлять воздушный поток на людей. При режиме на холод струя воздуха имеет температуру, которая ниже окружающего воздуха градусов на десять. Если хотя бы полчаса посидеть под этим потоком – простуда обеспечена. Желательно, чтобы холодный воздух шел между рабочими местами или на участки комнаты, где люди бывают меньше всего.
  • В спальне место для кондиционера выбирают, отталкиваясь от расположения кровати. Если не получается удалить блок подальше от кровати и направить потоки прохладного воздуха в другую сторону, тогда лучше установить его над головой. При этом холодная струя не будет дуть на голову, а ноги можно укрыть одеялом.
  • Чтобы внутренний блок не нарушил интерьер комнаты, его не рекомендуют вешать напротив входа.
  • Нельзя располагать внутренний блок под самым потолком – должно оставаться минимум 10 см.
  • Не допускается монтировать внутренний блок над шкафами, если расстояние между ними будет менее одного метра.

Подбирая место для монтажа, нужно учитывать такой факт, что длина фреоновой магистрали должна быть минимальной, поскольку это непосредственно влияет на мощность и качество работы агрегата.

Инструменты для установки кондиционера

Прежде чем приступать к самостоятельному монтажу, посоветуйтесь со специалистом, а еще лучше – пригласите к себе в помощники человека, который уже хотя бы раз выполнял эту работу. Обзаведитесь следующими инструментами:

  • перфоратором;
  • бурами для перфоратора;
  • дрелью;
  • вакуумным насосом;
  • манометрическим коллектором;
  • слесарными инструментами;
  • вальцовкой;
  • риммером;
  • уровнем.
Последовательность работ

1. Определив место для внутреннего блока кондиционера, размечаем места под планки крепления блока и сверлим отверстия для дюбелей. После этого устанавливаем крепления и вешаем планку внутреннего блока.

2. Не спешите пока вешать блок. Вначале нужно примерить его к стене и отметить точку выхода для соединения с внешним блоком. Теперь аккуратно просверлите сквозное отверстие.

3. Намечаем точки для крепления внешнего блока, монтируем крепления.

4. Измеряем длину магистрали между блоками (добавим пару сантиметров с учетом погрешности расчетов).

5. Отрезаем требуемое количество медной трубки для кондиционера и дренажа.

6. Протягиваем их через сквозное отверстие. Закрепляем в месте между двумя блоками и подводим питание.

7. При помощи вакуумного насоса осушим и очистим содержимое медных трубок.

8. Открываем клапан с толстой трубкой наружного блока и сразу закрываем обратно.

9. Несколько раз спускаем содержимое магистралей с помощью ниппеля.

10. Поочередно открываем все клапаны и подключаем кондиционер к сети.

11. Проверяем работу устройства во всех доступных режимах.

12. При необходимости используем манометрический коллектор с целью дозаправки кондиционера фреоном.

Чтобы не было трудностей при обслуживании внешнего блока, установите его на балконе или рядом с ним. Если такой возможности нет, блок закрепляют на наружной стене с помощью кронштейнов и болтов, прикрыв козырьком от дождя и сосулек.

Послесловие

В принципе, установить кондиционер своими силами не проблема. Однако следует учесть и то, что после такого монтажа ни один сервисный центр не согласится проводить обслуживание агрегата.

Если вы горите желанием сэкономить деньги на установке, сделайте самую грязную работу, а мастера пригласите только к концу установки. В таком случае услуги будут стоить дешевле.

Каждому человеку вполне доступно самостоятельно повесить наружный и внутренний блоки. Вы можете подготовить стены – проштробить их, в нужных местах проделать отверстия требуемого диаметра, протянуть проводку и выполнить другие несложные работы.

Мастеру останется подключить и настроить кондиционер. А вы сэкономите средства и не испортите дорогую технику.

Как выбрать мозаику для ванной комнаты?

Линолеум: натуральный или поливинилхлоридный?

Как установить свой собственный мини-сплит на выходных

Можно вырезать ребят из HVAC и установить свой собственный мини-сплит, тогда вы окажетесь в нужном месте. Установка мини-сплит — простой способ обогрева и охлаждения помещения. Мини-секции могут быть выведены в несколько помещений или без воздуховодов. Сегодня мы говорим о бесканальной системе от MRCOOL, сделанной своими руками, которую я буду устанавливать в своей мастерской. С имеющейся у нас изоляционной пеной этого должно быть более чем достаточно для охлаждения здания летом.Прочтите, чтобы получить все подробности того, как прошла установка, от начала до конца.

Если вы любите эти вещи так же сильно, как и мы, возможно, вы захотите подписаться на нас в Instagram, где мы публикуем подглядки и закулисные истории в наших историях. Кроме того, знаете ли вы, что вы можете получить множество планов проектов со всего Интернета, подписавшись на нас в Facebook и Pinterest!

Раскрытие информации: это руководство содержит партнерские ссылки и спонсируется MRCOOL, однако мнения на 100% принадлежат мне.

Полное видео проекта

Хотите увидеть, как все это сложилось? Посмотрите полное видео проекта ниже и не забудьте подписаться на YouTube, чтобы не пропустить будущие видео!

Какой размер Mini Split следует покупать?

Ниже я собрал то, что я считаю подходящими размерами для каждого из блоков. Однако эти размеры основаны на идеальных условиях, и есть много других переменных, которые следует учитывать. Например, если у вас высокие потолки, плохая изоляция и / или вы живете в зоне с экстремальными температурами, вам, скорее всего, придется увеличить размер мини-сплит.

Необходимое время: 2 дня.

Установить мини-сплит на 100% самостоятельно можно с помощью новой системы DIY от MR COOL. Это пример того, как мы установили комплект 36k BTU в отдельную мастерскую Rogue HQ.

  1. Установка прочного основания для наружного блока

    Для наружного блока требуется прочная монтажная площадка. Мы решили залить нашу собственную бетонную площадку для блока размером 2 x 4 фута. Для этого потребовалось около шести 80-фунтовых мешков бетона. Сначала мы удалили верхний слой почвы, затем обрамили подушку и выровняли каркас, затем перемешали бетон, залили каркас и с помощью доски выровняли его ровно, заполнив все низкие места.Как только бетон начал немного схватываться, я разгладил его. К сожалению, собака не один раз перешла по ней, а дважды. К счастью, поверх отпечатков лап лежит большой блок.
    Другой вариант — прикрепить монтажный кронштейн к стене здания. Однако нам нужно было сделать его как можно ниже из-за окна над ним.

  2. Черновая электрическая обработка

    К счастью, у нас все еще был доступ ко всем внутренним стенам, поэтому мы протянули трехжильный провод 10 AWG с заземлением от панели через внутренние стены к месту, где собирались установите наружный блок.

    Затем мы просверлили отверстие во внешней стене и прикрепили водонепроницаемую трубу к разъединительной коробке с предохранителем на 30 ампер, к которой мы подключили конец провода 10/3.

  3. Монтаж внутреннего блока

    Теперь пришло время переместиться внутрь и установить внутренний блок. Так как у нас нет гипсокартона, мне нужно прикрепить кусок фанеры 1/2 дюйма к стойкам. Эта деталь была сделана немного меньше, чем занимаемая площадь устройства, поэтому при установке гипсокартона она помещалась прямо за ней.

    Затем монтажный кронштейн выровняли и прикрутили к фанере и шпилькам. Затем я вырезал место для прохождения линий, прикрепил дренажную линию к блоку и установил внутренний блок на место.

  4. Прокладка трубопровода и дренажа

    В большинстве других случаев этот блок будет установлен на внешней стене, и трубопроводы будут проложены через отверстие в этой стене и снаружи. Однако, поскольку у нас есть доступ к стенам и есть некоторое мертвое пространство позади юнита для прокладки лишних линий, мы смогли вывести линии из здания именно там, где они должны быть.

    Пучок поставляется с цилиндрической гильзой, которую можно обрезать до нужной длины и использовать для плотного закрытия отверстия. Затем линии проходят через это отверстие наружу к внешнему блоку.

    Дренажная линия также проходит через это отверстие, однако необходимо проявлять особую осторожность, чтобы удостовериться, что дренажная линия имеет соответствующий наклон и дренирует свободно и без ловушек в линии. Поскольку моя леска в основном проходила по внутренней части здания, мне нужно было ее утеплить, чтобы убедиться, что линия не потеет.

  5. Герметизация проникновения в наружную стену

    После завершения трассировки я заклеил вокруг муфты и внутри муфту изоляцию из аэрозольной пены, чтобы предотвратить попадание наружу внутрь.

  6. Установка Наружный блок

    Наружный блок уже установлен, но нам нужно было убедиться, что он не двигается, поэтому мы прикрепили его к плите с помощью Tapcons с резиновыми вибрационными прокладками между блоком и бетоном.

  7. Подключение наружного блока

    Внутри этого белого рукава есть черная электрическая линия, идущая обратно к внутреннему блоку. Он подключается к наружному блоку и обеспечивает питание внутреннего блока. Для этого используются белый разъем и провод заземления.

    Питание наружного блока от 30-амперного разъединителя подается по предварительно смонтированному водонепроницаемому трубопроводу. Электропроводка уже есть, и ее можно обрезать до нужной длины. Красный и черный провода являются горячими проводами и будут подключаться к линиям L1 и L2 с помощью желтого обжима на вилочных разъемах.Затем все, что остается, это заземляющий провод, который подключается к металлической пластине под соединениями.

  8. Подсоединение линий хладагента

    Линии хладагента навинчиваются на соединения. Оба они разных размеров, так что напортачить нельзя. После того, как они затянуты, вы можете снять колпачки по бокам линий, чтобы получить доступ к шестигранному ключу, который поворачивается до упора, чтобы выпустить хладагент из линий и создать давление в системе.

    Это часть системы, которая отличает ее от других мини-сплитов. В большинстве других агрегатов хладагент добавляется постфактум с использованием системы, которая есть у большинства профессионалов. Наличие хладагента в линиях и возможность создавать давление в собственной системе делают этот процесс полностью самостоятельным.

  9. Установка предохранителей

    Теперь 30-амперные предохранители можно вставить в предохранительный 30-амперный разъединитель. Обратите внимание, что предохранители не поставляются с разъединителем.Их нужно покупать отдельно.

  10. Ввод провода в панель

    Наконец, вам нужно привязать провод к панели. Если вам неудобно это делать, во что бы то ни стало наймите профессионала. Я не лицензированный электрик и не претендую на это. Также обратите внимание, что на фотографиях ниже показана панель, которая в настоящее время находится в стадии строительства, поэтому есть много проводов, которые еще не связаны.

    Для начала необходимо отключить главный выключатель (большой выключатель вверху), затем снять лицевую часть панели и снять изоляцию с провода после того, как он войдет в панель.

  11. Подключение заземления и общих проводов

    Затем заземляющий провод зачищается и привязывается к шине заземления. Обычно это происходит по направлению к внешней стороне панели. Белый провод (общий провод) привязывается к общей шине, которая обычно находится возле выключателей.

  12. Установка выключателя

    Теперь для этого выключателя мы будем использовать двухполюсный выключатель на 30 А. Это означает, что два провода горячие. Таким образом, два провода на 110 вольт пройдут к устройству и обеспечат общее напряжение 220.Поэтому и красный, и черный провода зачищаются и подключаются к выключателю.

    Затем разрыв вставляется в свободный паз на панели. Не все панели одинаковы, поэтому ваша может выглядеть немного иначе.

    После того, как вы вставите выключатель, вы можете заменить лицевую сторону панели и снова включить главный выключатель. Это должно завершить установку.

  13. Добавление адаптера WIFI

    Это довольно просто, есть адаптер USB, который подключается к задней части передней панели.Поднимите переднюю панель, чтобы открыть ее, и подключите ее. Выполнив действия в приложении, вы подключите устройство к Wi-Fi, что позволит вам настраивать расписания, отслеживать необходимое обслуживание и включать я », которые информируют вас о том, находитесь вы в здании или нет, и соответственно нагревают или охлаждают.

Заключение

Честно говоря, я был немного напуган, когда начал. Электропроводка меня немного напугала, потому что я никогда раньше не устанавливал выключатель, а общий процесс был для меня совершенно новым, так что я учился по ходу дела.При этом на самом деле в этом нет ничего особенного. После установки я был поражен тем, насколько это было просто. Даже проводка и работа панели были неплохими. Приложив немного усилий, вы можете сэкономить кучу денег, установив это устройство самостоятельно.

Ductless Mini-Split: этапы установки Pro

Описание проекта

Навык

5 из 5 Жесткий Установка должна выполняться квалифицированным подрядчиком по ОВК.

Стоимость

От 1200 до 1500 долларов за единицу 9000 БТЕ

Расчетное время

От 4 до 6 часов

В этом видео, This Old House , эксперт по сантехнике и отоплению Ричард Третви объясняет, как профессионалы модернизируют компактный охлаждающий агрегат.

Как установить кондиционер Mini-Split
  1. Отключить электричество в цепи.
  2. Приложите монтажный кронштейн к стене, выровняйте его, затем отметьте места отверстий для винтов и место просверливания отверстий для линий охлаждения, линии отвода конденсата и электрического кабеля.
  3. Просверлите изнутри отверстие в стенке блока с помощью перфоратора и коронки диаметром 3 дюйма. Как только пилот долота пробьет стену, закончите просверливание отверстия снаружи.
  4. Прикрутите монтажный кронштейн к стене, убедившись, что он ровный.
  5. Установите кондиционер на настенный кронштейн. Пропустите линии охлаждения и отвода конденсата через отверстие в стене.
  6. Прикрепите вертикальную рейку непосредственно под отверстием во внешней стене; в погоне будут располагаться холодильные линии, линия отвода конденсата и электрический кабель.
  7. Продлите линию отвода конденсата до уровня нескольких дюймов от земли, прикрепив отрезок трубы из ПВХ. Закрепите напорный трубопровод на трубе изолентой. Закрепите нижнюю часть трубы к пазу, навинтив металлический хомут.
  8. Осторожно согните медные холодильные линии в паз. С помощью двух разводных гаечных ключей снимите компрессионные фитинги с концов медных проводов.
  9. Наденьте латунную гайку на новую длину медной трубки, затем с помощью инструмента для развальцовки развальцовывайте конец медной трубки.
  10. Удерживайте развальцованный конец трубки напротив конца охлаждающей линии, идущей от кондиционера.Затяните вручную гайку, чтобы удерживать медную трубку на линии охлаждения. Повторите, чтобы присоединить оставшуюся линию хладагента.
  11. Установите наружный конденсаторный блок на ровную площадку рядом с направляющей.
  12. Используйте два разводных гаечных ключа, чтобы затянуть компрессионные фитинги на линиях хладагента. Затем оберните изоляцию трубы вокруг каждой линии.
  13. Проложите водонепроницаемый кабелепровод от наружной распределительной коробки к конденсатору. Пропустите электрические провода через кабелепровод.
  14. Проложите отрезок неметаллического электрического кабеля от конденсаторного блока через отверстие в стене к внутреннему блоку кондиционирования воздуха.
  15. Защелкните крышку на оправке, чтобы скрыть и защитить провода и кабель.
  16. Выполните все электрические соединения на конденсаторе и кондиционере, затем испытайте систему азотом под давлением 300 фунтов на квадратный дюйм.
  17. Удалите азот вакуумом, затем откройте клапаны, чтобы выпустить хладагент в систему.
  18. Включите электричество и проверьте кондиционер.

Инструменты

Как создать зонированную мини-сплит-систему для дома

Бесконтактные мини-сплит-системы

предлагают удобство, позволяющее контролировать температуру в различных зонах или комнатах.В мини-сплит-системе есть два основных компонента — кондиционер для внутреннего воздуха и наружный конденсатор / компрессор. Эти компоненты соединяются кабелепроводом, который подрядчик по ОВК протекает через 3-дюймовое отверстие в стене.

Мини-сплит-системы являются предпочтительным решением для новых домов из-за предлагаемых ими функций. Однако они также хорошо подходят для новых построек или надстроек, особенно для домов, где установка системы воздуховодов нецелесообразна. Домовладельцы также используют их для дополнения своей существующей центральной системы отопления, вентиляции и кондиционирования воздуха.Они устанавливают бесканальные системы в часто используемых помещениях и меньше полагаются на центральные блоки. Это помогает снизить расходы на отопление и охлаждение дома. Бесканальная мини-сплит-система безопасна, эффективна, гибка и экономична. Вот почему она становится предпочтительной системой отопления и охлаждения для многих домовладельцев.

Узнать больше о бесконтактных системах Mitsubishi Позвоните, чтобы назначить бесплатную смету на дому

Как создать многозонную установку с использованием бесканальной системы отопления, вентиляции и кондиционирования воздуха

Бесконтактные мини-секции имеют несколько преимуществ. В этой статье мы покажем вам простое руководство по созданию собственной зонированной мини-сплит-системы всего за три шага.

Шаг первый: определение требуемого размера воздуховода

Размер относится к пропускной способности бесканальной мини-сплит-системы. Это первый фактор, который вы всегда должны учитывать при покупке системы HVAC, независимо от ее типа. Размер — это показатель способности бесканальной системы обогревать или охлаждать ваш дом. BTU или британская тепловая единица указывает размер бесканального устройства.Это количество тепла, необходимое для повышения температуры 1 фунта воды на 1 ° F.

Определение размеров вашего Mini-Split

Вы должны выбрать мини-сплит систему правильного размера, чтобы она могла генерировать желаемую температуру. Помните, что чем выше рейтинг БТЕ у бесканального мини-сплит-системы, тем выше его способность обеспечивать обогрев и охлаждение. Например, бесканальная система мощностью 6000 БТЕ способна обогреть замкнутое пространство площадью около 150-250 кв. футов. С другой стороны, бесканальная система с 24 000 БТЕ способна нагревать и охлаждать замкнутое пространство площадью 1400–1500 кв. футов. Более крупная бесканальная мини-сплит-система может также кондиционировать воздух на больших площадях.

Неправильный размер системы приводит к долгим проблемам. Если он слишком мал (это означает, что BTU слишком низкий), он должен работать больше, чем обычно, для поддержания определенной температуры. Даже перегруженная система все равно не сможет производить достаточно тепла или прохладного воздуха, чтобы поддерживать в помещении комфорт.Следовательно, по всему дому будут теплые или прохладные места.

Если система окажется слишком большой (слишком высокое значение BTU), она может начать короткий цикл, часто включаясь и выключаясь. Таким образом, система будет потреблять больше энергии и поддастся преждевременному износу. Также в вашем доме будет некомфортный уровень влажности.

Чтобы избежать этих проблем, убедитесь, что размер вашей бесканальной мини-сплит-системы правильный. Установки неправильного размера будут неэффективными и преждевременным выходом из строя.Вы также ощутите некачественный домашний комфорт и повышенную стоимость. Поговорите со своим местным специалистом по HVAC о том, как определить бесканальную мини-сплит-систему правильного размера для вашего дома.
Звоните сегодня: (908) 707-1776

Номинал Vs. Фактический

Конденсаторы на заводе проходят испытания на производительность, чтобы определить их размер. Тест проводится в идеальных условиях, имитирующих обычное повседневное использование. Результат этого теста известен как номинальная мощность.Этот рейтинг является показателем размера и мощности конденсатора, чтобы потребители могли сравнить его с другими.

Хотя тест полезен, условия на заводе не всегда такие же, как в реальном мире. Вот где важна фактическая мощность. Производительность бесканальной мини-сплит-системы будет зависеть от нескольких факторов, таких как варианты установки, длина линии, влажность и температура наружного воздуха, среди прочего. Все эти факторы повлияют на конечную производительность системы.

Дело в том, что некоторые бесканальные мини-сплит-системы работают тяжелее в условиях сильной жары и работают нормально, когда это необходимо. Если у вас есть комната или пространство среднего размера, подумайте о приобретении бесканальной мини-перегородки на размер больше, чтобы она могла хорошо работать при необходимости. Еще раз, лучше всего проконсультироваться с профессиональной компанией по установке бесканальных воздуховодов, чтобы найти мини-сплит-блок лучшего размера для вашего дома.

Изучите бесканальные системы отопления и охлаждения Mitsubishi Позвоните, чтобы назначить встречу

Шаг второй: выбор конденсатора без воздуховода

После того, как вы определите размер конденсатора для вашего дома, вам необходимо определить конденсатор типа , который лучше всего подходит для ваших нужд в отоплении и охлаждении. Если вы хотите создать несколько зон, вам нужно выбрать между многопортовым конденсатором и конденсатором типа ответвительной коробки.

Ответвительная коробка Тип

Ответвительная коробка — это разновидность сложной конденсаторной системы, которая соединяет конденсатор с внутренним устройством обработки воздуха. Часто это происходит в многозонных наружных блоках большей производительности, например, в восьмизонных. Для распределительных коробок требуется только одно соединение от конденсатора для подачи достаточного количества хладагента в несколько комнатных кондиционеров.Если есть две соединенные ответвительные коробки, некоторые бесканальные мини-блоки могут обрабатывать до девяти зон, используя только один конденсатор.

Помните, что ответвительные коробки обычно зависят от производителя, поэтому вполне вероятно, что конденсатор может поддерживать только определенные комбинации ответвительных коробок. Если ответвительная коробка кажется вам хорошим вариантом, поговорите со специалистом по HVAC о том, как выбрать правильный тип.

Узнать больше о том, как работает бесканальный воздуховод Запланировать бесплатную консультацию Mitsubishi
Многопортовый

Многопортовый конденсатор — это тип конденсатора, который имеет встроенные порты для хладагента.Это позволяет несколько соединений между наружным и внутренними блоками. Это универсальный конденсатор, который прост в использовании. Это позволяет использовать несколько зон, которыми можно управлять независимо, без необходимости пайки дополнительных соединений труб.

Многопортовые конденсаторы более доступны по цене, чем ответвительные коробки. Однако они обладают меньшей гибкостью и ограниченными возможностями. Также доступно меньшее количество наборов линий. Вам также понадобится несколько наборов линий, которые необходимо установить на открытом воздухе, что может быть совершенно непривлекательно для многих домовладельцев.

Ответвительные коробки Vs. Мультипорты: что лучше?

Как ответвительные коробки, так и многопортовые блоки имеют преимущества и ограничения. Например, мульти-порты проще в установке, требуют меньшего количества компонентов и не требуют больших затрат труда. С мультипортом у вас может быть до пяти различных зон в доме. Однако многопорты обычно имеют меньшую пропускную способность в BTU и требуют более длинных линий.

Ответвительные коробки имеют более высокую пропускную способность в БТЕ. Они также более гибкие и позволяют использовать до девяти зон в доме.С другой стороны, ответвительные коробки имеют более сложные системы, которые требуют более сложной установки с большим количеством деталей.

Чтобы определить, какой конденсатор выбрать, изучите разницу каждого типа, чтобы определить тот, который будет соответствовать вашим потребностям и требованиям. Лучше всего поговорить с опытным подрядчиком по HVAC, чтобы определить, какой вариант лучше всего соответствует вашим потребностям.

Позвоните, чтобы записаться на бесплатную консультацию

Шаг третий: выбор кондиционера для установки внутри помещений без воздуховодов

Последний шаг в создании зонированной бесканальной мини-сплит-системы — это определение типа внутреннего блока, который нужен вашему дому. Вы можете выбрать один из нескольких типов.

Настенные бесканальные системы

Настенные внутренние блоки являются наиболее распространенными доступными вентиляционными установками. Их легко установить, они очень эффективны и доступны по цене. Поскольку они имеют тенденцию быть популярными, они продаются в разных моделях, эффективности и размерах.

Настенные блоки устанавливаются на вертикальные стены. Они требуют просверливания трехдюймового отверстия для подключения линий хладагента, соединительного провода и дренажной трубки.Для достижения наилучших условий убедитесь, что в комнате нет высоких окон и широкие стены. Если это невозможно, возможно, вам придется подумать о другом типе бесканального воздухоподготовителя для помещений.

Напольные воздухонагреватели для внутренних помещений без воздуховодов

Напольные воздухоочистители для помещений устанавливаются возле пола на высоте не менее шести дюймов от поверхности пола. Если на стене нет свободного места или у вас высокие окна, этот тип — хороший вариант. Также рекомендуется, если в комнатах вашего дома наклонные или слишком низкие потолки.

Потолочная кассетная бесканальная система

Кассетные потолочные кондиционеры для помещений монтируются в потолок. Это лучший вариант для вас, если у вас подвесной потолок. Это также хороший вариант для потолочных балок и установки гипсокартона, если для этого достаточно места. Преимущество потолочной кассеты заключается в том, что после ее установки единственные компоненты, которые видны в комнате, — это решетки, через которые проходит кондиционированный воздух.

Внутренние кондиционеры для скрытых воздуховодов

Внутренние воздуховоды со скрытыми воздуховодами обеспечивают отличную гибкость и маскировку. У этого типа агрегат устанавливается вне зоны. Она похожа на потолочную кассету тем, что в системе видны только решетки. Скрытые воздуховоды сочетают в себе традиционные центральные системы приточной вентиляции с бесканальными мини-разветвителями. Их можно устанавливать в подпольях, туалетах и ​​на чердаках. Они подают теплый или холодный воздух через воздуховоды.

Скрытые воздуховоды почти невидимы и идеально подходят для сохранения эстетики комнаты.Если ваш потолок не подходит для потолочного кассетного типа, вы можете использовать скрытый воздуховод. Однако этот тип воздухоподготовителя для помещений не считается сравнительно эффективным.

Блоки подвесные потолочные без воздуховодов

Внутренние подвесные потолочные блоки устанавливаются на потолок. Их можно установить под потолком с помощью стержней с резьбой — идеально, если на потолке установлена ​​и другая техника. Поскольку эти устройства могут блокировать поток воздуха из потолочного блока, необходимы стержни с резьбой.Расстояние от пола до блока должно составлять восемь футов. Агрегат также следует устанавливать рядом со стеной, а не посередине потолка.

Ознакомьтесь с одним из наших проектов по установке воздуховодов

Пример: установка Clark Mitsubishi без воздуховодов в Сьюарене, штат Нью-Джерси,

Заключение

Теперь, когда вы освоили три шага, у вас есть информация, необходимая для создания зонированной бесканальной мини-сплит-системы. Однако, если у вас остались вопросы и уточнения, не стесняйтесь обращаться за помощью. Квалифицированный профессиональный техник HVAC может помочь вам сориентироваться в порой сбивающих с толку водах бесканальных систем VAC, чтобы вы могли найти лучшие решения, которые позволят вам настроить комфорт, когда и где вам это нужно.

Позвоните в службу Skylands Energy по всем вопросам отопления и охлаждения вашего дома

Бесканальная система обеспечит вам низкие затраты на электроэнергию, повышенный домашний комфорт, здоровое качество воздуха в помещении и безопасность.Если вы готовы перейти на бесканальную систему или у вас есть другие вопросы, сразу звоните в службу Skylands Energy Service . Наши сертифицированные NATE технические специалисты обсудят ваши потребности и требования, чтобы помочь вам понять, как лучше всего настроить бесканальную систему отопления, вентиляции и кондиционирования воздуха для вашего дома. Мы предлагаем широкий спектр услуг по отоплению и охлаждению, включая установку, ремонт, замену, техническое обслуживание и многое другое. Мы также предоставляем бесплатные оценки на дому. Позвоните в Skylands Energy Service сегодня.

Звоните сейчас: (908) 707-1776

Свяжитесь с нами сейчас по телефону (908) 707-1776, чтобы узнать больше!

[DIY] Советы по установке бесканального мини-сплит-кондиционера

Как установить бесканальный мини-сплит-кондиционер

Когда дело доходит до самостоятельной установки чего-либо в вашем доме, очень важно делать это правильно — не только для безопасность вашей семьи, но и получение максимальной отдачи от вашего продукта.

Если вы пытаетесь установить бесканальную мини-сплит-систему переменного тока самостоятельно, прежде всего, мы хотели бы сказать вам сними шляпу! Это непростая задача.

Если вы решите двигаться вперед, вот несколько важных шагов, которые необходимо выполнить:

  • Прежде всего, ВСЕГДА отключайте электричество в цепи.
  • Убедитесь, что монтажный кронштейн выровнен.
  • Отметьте место для электрического кабеля, линий охлаждения и линии отвода конденсата.
  • Просверлите отверстие изнутри с помощью коронки для керна по камню диаметром три дюйма и перфоратора.Завершите сверление отверстия снаружи после того, как сверло пробьет стену.
  • Завершите установку монтажного кронштейна на стене.
  • Установить систему кондиционирования на кронштейн.
  • Пропустите линии конденсата и охлаждения через стену.
  • Под отверстием во внешней стене прикрепите вертикальную рейку. Здесь будут размещены все линии и кабель.
  • Присоедините трубу из ПВХ к трубопроводу отвода конденсата.
  • Используйте изоленту, чтобы прикрепить напорный трубопровод к трубе.
  • Прикрутите металлический хомут «С» к нижней части трубы.
  • Снимите компрессионные фитинги с концов медных трубопроводов, а затем осторожно загните медные охлаждающие трубопроводы в паз.
  • Наденьте латунную гайку на медную трубку и развальцовывайте конец.
  • Возьмите расширяющийся конец трубки и прижмите его к концу охлаждающей линии. Затяните гайку рукой.
  • Поместите конденсаторный блок (расположенный снаружи) на ровную площадку рядом с желобом.
  • Затяните компрессионные фитинги на линиях хладагента и оберните изоляцию труб вокруг каждой линии.
  • Пропустите кабелепровод от наружной распределительной коробки к конденсатору и пропустите провода через канал.
  • Возьмите неметаллический электрический кабель от конденсаторного блока и пропустите его через отверстие в стене к внутреннему блоку.
  • Накройте чейз крышкой, чтобы защитить провода и кабель.
  • Испытайте систему азотом под давлением до 300 фунтов на квадратный дюйм.
  • Отпустите азот и выпустите хладагент в систему, открыв клапаны.
  • Включите электричество.


Пора протестировать систему!

Больше наглядного ученика? Посмотрите это видео, предоставленное специалистом по сантехнике This Old House Ричардом Третуэи:

http://content.jwplatform.com/previews/plPjUUGY-N6OIDj07

Если вы живете в районе метро Атланты и хотите гарантировать правильную установку и Вам не придется возиться с этим самостоятельно, обратитесь к специалисту по HVAC в Gagne Heating and AC.

Как работает бесканальная мини-сплит-система?

Как работает бесканальная мини-сплит-система HVAC? Короткий ответ более эффективен, чем вы можете себе представить! Эти энергоэффективные тепловые насосы могут значительно снизить ваши расходы на отопление и охлаждение, одновременно повышая комфорт вашего помещения. Изучите науку, лежащую в основе этой инновационной технологии, и узнайте, подходит ли вам переход на бесканальный воздуховод.

Воздуховоды не требуются

Центральные системы вентиляции и кондиционирования воздуха полагаются на сеть воздуховодов для обогрева или охлаждения вашего дома.В типичной системе с принудительной подачей воздуха потери в воздуховоде составляют более 30 процентов потребляемой энергии. Исключение воздуховодов из уравнения делает бесканальные тепловые насосы значительно более эффективными, чем традиционные системы. Вот как работает установка:

  • Подобно обычным «раздельным» системам HVAC, бесканальные системы кондиционирования и отопления имеют внутренние и внешние компоненты. В наружном блоке находится оборудование, которое нагревает или охлаждает хладагент.
  • Внутренние компоненты состоят из кондиционеров, установленных в отдельных жилых помещениях.Вместо ненужных воздуховодов воздухоочистители подключаются непосредственно к наружному блоку через линии хладагента.
  • Бесконтактные системы предлагают быстрый и ненавязчивый монтаж. Единственные изменения, внесенные в вашу собственность, — это небольшие отверстия, просверленные за каждым устройством обработки воздуха для размещения линий хладагента.

Попасть в зону

Каждый воздухообрабатывающий агрегат бесканальной системы имеет собственный термостат и вентилятор. Ручные пульты дистанционного управления позволяют настраивать параметры в любом жилом помещении. Индивидуальные элементы управления предлагают дополнительные возможности для экономии денег на счетах за электроэнергию.Нет необходимости тратить энергию на отопление или охлаждение неиспользуемых помещений. Вы можете держать в кармане больше денег на самые важные для вас вещи.

Оптимальная эффективность охлаждения

Эффективность любой системы охлаждения измеряется ее сезонным рейтингом энергоэффективности (SEER). Минимальный SEER для кондиционеров сплит-систем в Южной Каролине составляет 14. Бесканальные мини-сплит-системы Trane имеют рейтинг до 38 SEER, что делает их одними из самых энергоэффективных доступных систем.

Компания Cassell Brothers Heating & Cooling с гордостью включает бесканальные системы Trane в наш выбор установок HVAC. Чтобы изучить возможные варианты, позвоните сегодня по телефону 803-567-1858!

Как работают бесканальные тепловые насосы Mini-Split?

Тепловые насосы с мини-сплит-системой без воздуховодов, также известные как «мини-сплит-системы» и «зонированные системы отопления, вентиляции и кондиционирования воздуха», представляют собой систему отопления и охлаждения, в которой не требуются воздуховоды для кондиционирования воздуха.

По этой причине бесканальные блоки могут быть лучшим решением для надстройки дома и ремонта, в котором нет существующих воздуховодов. Если расширение или установка новых систем воздуховодов слишком сложна или непрактична, бесканальные устройства могут быть идеальным решением.

Более крупные дома, которым нужен больший контроль над их отоплением и охлаждением, также могут предпочесть гибкость и удобство бесканальных мини-секций. Обогревая и охлаждая только те помещения, которые используются, вы можете сэкономить много энергии и денег. А благодаря большему контролю над температурой будет меньше семейных ссор из-за того, кто коснулся термостата.

Как работают бесконтактные мини-разъемы?

Бесканальная мини-сплит-система состоит из двух основных частей: внутреннего блока кондиционирования воздуха и наружного компрессора / конденсатора .

Внутренний блок, обычно подвешенный к потолку или установленный высоко на стене, направляет кондиционированный воздух непосредственно в жилое пространство. Внутренний блок напрямую подключается к наружному компрессору через линию хладагента, а не через сложную систему воздуховодов.

Помимо трубок хладагента, внутренний блок также соединяется с наружным блоком с помощью кабеля питания, всасывающего шланга и линии отвода конденсата.

Обычно к одному наружному блоку подключается несколько внутренних вентиляционных агрегатов.Несколько внутренних блоков могут управляться независимо, но все они используют один и тот же внешний тепловой насос для поглощения или распределения тепла.

Традиционная центральная система кондиционирования, с другой стороны, направляет воздух из внутреннего приточно-вытяжного агрегата через сложную серию воздуховодов, по которым воздух поступает в вашу комнату.

Как создаются зоны HVAC с помощью бесконтактных мини-сплит-агрегатов?

Если у вас несколько внутренних приточно-вытяжных агрегатов, каждый агрегат назначается определенной области, зоне или комнате вашего дома (с помощью квалифицированного специалиста по HVAC).Ваш подрядчик HVAC поможет спроектировать зоны, чтобы создать наиболее энергоэффективные и удобные зоны для вашей семьи.

Обычно у вас может быть до четырех внутренних вентиляционных агрегатов (четыре комнаты или зоны) для одного наружного агрегата. Количество ваших внутренних блоков зависит от размера вашего дома и от того, сколько отопления или охлаждения требуется вашему дому и семье.

При желании у вас может быть одна комнатная приточно-вытяжная установка в вашем гараже, другая для первого этажа и третья для верхнего этажа.Если вы проводите большую часть дня на первом этаже, вы можете сэкономить электроэнергию, поддерживая в других областях более энергоэффективную температуру.

А поскольку для мини-сплит-агрегатов не нужны воздуховоды, вы не потеряете кондиционированный воздух через воздуховоды. Типичная система воздуховодов теряет около 20-30% кондиционированного воздуха из-за зазоров и трещин в воздуховодах. Это особенно важно, если у вас есть воздуховоды, проходящие в некондиционных частях дома, таких как подполья и чердаки.

Могут ли бесканальные мини-сплит-агрегаты обеспечивать обогрев и охлаждение?

Ответ простой — да, они могут обеспечивать как обогрев, так и охлаждение. Более сложный ответ включал некоторое обсуждение сравнения тепловых насосов с более традиционными методами отопления, такими как котлы и газовые печи.

Как работает тепловой насос?

Подобно традиционным тепловым насосам, бесканальные мини-разветвители соединяют внутренний блок обработки воздуха с наружным компрессором / конденсатором. Однако, в отличие от теплового насоса, комнатный кондиционер устанавливается непосредственно в комнату / зону, а не в дополнительной системе воздуховодов для передачи кондиционированного воздуха в комнаты вашего дома.

В то время как печи вырабатывают тепло, тепловые насосы используют существующую тепловую энергию, которая содержится в воздухе с помощью хладагента. Вам может быть интересно, как тепловой насос может обеспечивать тепло, когда на улице холодно.

Традиционный кондиционер работает за счет отвода тепла от ваших внутренних помещений и передачи тепла снаружи на конденсатор.

Тепловой насос по существу обращает этот процесс, чтобы он мог отводить тепло из окружающей среды и передавать это тепло внутри помещения. В нем используются те же принципы, что и в кондиционерах, с использованием очень холодного хладагента для поглощения тепла из окружающей среды.

Если хладагент даже холоднее воздуха на улице, тепловая энергия может поглощаться, поскольку тепло естественным образом перетекает от более теплого тела к более холодному (2 nd Закон термодинамики). Примечательно, что тепловой насос может поглощать тепло, даже когда на улице холодно (до -4 ° F).

Тем не менее, чем холоднее на улице, тем тяжелее будет работать тепловой насос. Многие люди, использующие тепловые насосы, сообщают о проблемах с отоплением дома, когда температура опускается ниже нуля (около 32 ° F).

Для областей, которые часто испытывают отрицательные температуры, вы можете рассмотреть возможность использования резервной системы отопления. Однако в таких местах, как Северная Калифорния, вам, вероятно, понадобится только тепловой насос.

Узнайте больше о различиях между тепловыми насосами и печами, а также тепловыми насосами и кондиционерами.

Мини-сплит-системы

без воздуховодов — отличный выбор для ремонта и пристройки дома, в котором нет существующих воздуховодов. Они также являются отличным выбором для больших домов, которые требуют одновременного кондиционирования только определенных участков дома.Поскольку каждая зона имеет свой собственный термостат, вы можете кондиционировать занятые помещения, экономя деньги на незанятых.

Хотя бесканальные мини-секции имеют множество преимуществ, они не обязательно подходят для вашего дома. Например, если у вас одноэтажный дом с существующими воздуховодами, вам, вероятно, будет лучше использовать более традиционный блок HVAC.

Бесконтактный Mini-Split Недостатки
  • Более высокие первоначальные затраты, чем у некоторых систем (однако более низкие эксплуатационные расходы)
  • Требуется профессиональная установка (повышенный риск неправильного проектирования / установки)
  • Некоторым может не понравиться внешний вид внутренних блоков

Поиск квалифицированного подрядчика по HVAC для установки и обслуживания вашей мини-сплит-системы — один из самых больших недостатков.К счастью, если вы живете в Северной Калифорнии, у вас есть специалисты по мини-сплиту в Service Champions.

Преимущества бесканального мини-разъема
  • Малый размер
  • Простая установка (для подключения требуется только 3-дюймовое отверстие в стене для кабелепровода)
  • Гибкость и удобство (раздельное управление термостатом)
  • Пульт дистанционного управления
  • Можно использовать как кондиционер и систему отопления
  • Элегантный современный вид
  • Экономит деньги и энергию
  • Без воздуховодов
  • Безопаснее (оконный блок обеспечивает легкий доступ для злоумышленников)
  • Возможности индивидуальной настройки
  • Увеличенный срок службы

Кроме того, вы можете иметь право на получение различных налоговых льгот, скидок и других стимулов для модернизации теплового насоса.

Узнайте больше о преимуществах бесканальных мини-сплит-тепловых насосов в нашем блоге.

Если у вас есть вопросы, не стесняйтесь обращаться к Service Champions.

Тепловые насосы с мини-сплит-системой без воздуховодов, также известные как «мини-сплит-системы» и «зонированные системы отопления, вентиляции и кондиционирования воздуха», представляют собой систему отопления и охлаждения, в которой не требуются воздуховоды для кондиционирования воздуха.

По этой причине бесканальные блоки могут быть лучшим решением для надстройки дома и ремонта, в котором нет существующих воздуховодов.Если расширение или установка новых систем воздуховодов слишком сложна или непрактична, бесканальные устройства могут быть идеальным решением.

Более крупные дома, которым нужен больший контроль над их отоплением и охлаждением, также могут предпочесть гибкость и удобство бесканальных мини-секций. Обогревая и охлаждая только те помещения, которые используются, вы можете сэкономить много энергии и денег. А благодаря большему контролю над температурой будет меньше семейных ссор из-за того, кто коснулся термостата.

Как работают бесконтактные мини-разъемы?

Бесканальная мини-сплит-система состоит из двух основных частей: внутреннего блока кондиционирования воздуха и наружного компрессора / конденсатора .

Внутренний блок, обычно подвешенный к потолку или установленный высоко на стене, направляет кондиционированный воздух непосредственно в жилое пространство. Внутренний блок напрямую подключается к наружному компрессору через линию хладагента, а не через сложную систему воздуховодов.

Помимо трубок хладагента, внутренний блок также соединяется с наружным блоком с помощью кабеля питания, всасывающего шланга и линии отвода конденсата.

Обычно к одному наружному блоку подключается несколько внутренних вентиляционных агрегатов.Несколько внутренних блоков могут управляться независимо, но все они используют один и тот же внешний тепловой насос для поглощения или распределения тепла.

Традиционная центральная система кондиционирования, с другой стороны, направляет воздух из внутреннего приточно-вытяжного агрегата через сложную серию воздуховодов, по которым воздух поступает в вашу комнату.

Как создаются зоны HVAC с помощью бесконтактных мини-сплит-агрегатов?

Если у вас несколько внутренних приточно-вытяжных агрегатов, каждый агрегат назначается определенной области, зоне или комнате вашего дома (с помощью квалифицированного специалиста по HVAC).Ваш подрядчик HVAC поможет спроектировать зоны, чтобы создать наиболее энергоэффективные и удобные зоны для вашей семьи.

Обычно у вас может быть до четырех внутренних вентиляционных агрегатов (четыре комнаты или зоны) для одного наружного агрегата. Количество ваших внутренних блоков зависит от размера вашего дома и от того, сколько отопления или охлаждения требуется вашему дому и семье.

При желании у вас может быть одна комнатная приточно-вытяжная установка в вашем гараже, другая для первого этажа и третья для верхнего этажа.Если вы проводите большую часть дня на первом этаже, вы можете сэкономить электроэнергию, поддерживая в других областях более энергоэффективную температуру.

А поскольку для мини-сплит-агрегатов не нужны воздуховоды, вы не потеряете кондиционированный воздух через воздуховоды. Типичная система воздуховодов теряет около 20-30% кондиционированного воздуха из-за зазоров и трещин в воздуховодах. Это особенно важно, если у вас есть воздуховоды, проходящие в некондиционных частях дома, таких как подполья и чердаки.

Могут ли бесканальные мини-сплит-агрегаты обеспечивать обогрев и охлаждение?

Ответ простой — да, они могут обеспечивать как обогрев, так и охлаждение.Более сложный ответ включал некоторое обсуждение сравнения тепловых насосов с более традиционными методами отопления, такими как котлы и газовые печи.

Как работает тепловой насос?

Подобно традиционным тепловым насосам, бесканальные мини-разветвители соединяют внутренний блок обработки воздуха с наружным компрессором / конденсатором. Однако, в отличие от теплового насоса, комнатный кондиционер устанавливается непосредственно в комнату / зону, а не в дополнительной системе воздуховодов для передачи кондиционированного воздуха в комнаты вашего дома.

В то время как печи вырабатывают тепло, тепловые насосы используют существующую тепловую энергию, которая содержится в воздухе с помощью хладагента. Вам может быть интересно, как тепловой насос может обеспечивать тепло, когда на улице холодно.

Традиционный кондиционер работает за счет отвода тепла от ваших внутренних помещений и передачи тепла снаружи на конденсатор.

Тепловой насос по существу обращает этот процесс, чтобы он мог отводить тепло из окружающей среды и передавать это тепло внутри помещения. В нем используются те же принципы, что и в кондиционерах, с использованием очень холодного хладагента для поглощения тепла из окружающей среды.

Если хладагент даже холоднее воздуха на улице, тепловая энергия может поглощаться, поскольку тепло естественным образом перетекает от более теплого тела к более холодному (2 nd Закон термодинамики). Примечательно, что тепловой насос может поглощать тепло, даже когда на улице холодно (до -4 ° F).

Тем не менее, чем холоднее на улице, тем тяжелее будет работать тепловой насос. Многие люди, использующие тепловые насосы, сообщают о проблемах с отоплением дома, когда температура опускается ниже нуля (около 32 ° F).

Для областей, которые часто испытывают отрицательные температуры, вы можете рассмотреть возможность использования резервной системы отопления. Однако в таких местах, как Северная Калифорния, вам, вероятно, понадобится только тепловой насос.

Узнайте больше о различиях между тепловыми насосами и печами, а также тепловыми насосами и кондиционерами.

Мини-сплит-системы

без воздуховодов — отличный выбор для ремонта и пристройки дома, в котором нет существующих воздуховодов. Они также являются отличным выбором для больших домов, которые требуют одновременного кондиционирования только определенных участков дома.Поскольку каждая зона имеет свой собственный термостат, вы можете кондиционировать занятые помещения, экономя деньги на незанятых.

Хотя бесканальные мини-секции имеют множество преимуществ, они не обязательно подходят для вашего дома. Например, если у вас одноэтажный дом с существующими воздуховодами, вам, вероятно, будет лучше использовать более традиционный блок HVAC.

Бесконтактный Mini-Split Недостатки
  • Более высокие первоначальные затраты, чем у некоторых систем (однако более низкие эксплуатационные расходы)
  • Требуется профессиональная установка (повышенный риск неправильного проектирования / установки)
  • Некоторым может не понравиться внешний вид внутренних блоков

Поиск квалифицированного подрядчика по HVAC для установки и обслуживания вашей мини-сплит-системы — один из самых больших недостатков.К счастью, если вы живете в Северной Калифорнии, у вас есть специалисты по мини-сплиту в Service Champions.

Преимущества бесканального мини-разъема
  • Малый размер
  • Простая установка (для подключения требуется только 3-дюймовое отверстие в стене для кабелепровода)
  • Гибкость и удобство (раздельное управление термостатом)
  • Пульт дистанционного управления
  • Можно использовать как кондиционер и систему отопления
  • Элегантный современный вид
  • Экономит деньги и энергию
  • Без воздуховодов
  • Безопаснее (оконный блок обеспечивает легкий доступ для злоумышленников)
  • Возможности индивидуальной настройки
  • Увеличенный срок службы

Кроме того, вы можете иметь право на получение различных налоговых льгот, скидок и других стимулов для модернизации теплового насоса.

Узнайте больше о преимуществах бесканальных мини-сплит-тепловых насосов в нашем блоге.

Если у вас есть вопросы, не стесняйтесь обращаться к Service Champions.

Mini Split AC Продажа и обслуживание | Эшвилл, Северная Каролина

В Mountain Air Mechanical Contractors мы знаем, что традиционная система отопления, вентиляции и кондиционирования не подходит для всех в Эшвилле, Ардене, Хендерсонвилле, Бреварде, Уивервилле, Флетчере и окрестностях. Если вы ищете решение, в котором не используются воздуховоды, не ищите ничего, кроме наших услуг с тепловым насосом для мини-сплит.Мы сотрудничаем с Mitsubishi Electric, чтобы вы чувствовали себя комфортно круглый год с помощью самых современных систем.

Как работает бесканальное кондиционирование воздуха

Традиционная система отопления, вентиляции и кондиционирования воздуха использует централизованное оборудование для кондиционирования воздуха и его распределения по всему дому. В бесканальных системах используется более распределенный подход. Также называемые бесканальными мини-сплит-блоками, мини-сплит-блоки переменного тока нагревают и охлаждают воздух непосредственно от отдельных блоков.

Воздухоочистители для таких мини-секций обычно монтируются на стене или потолке и могут быть размещены практически в любом месте.Каждую комнату или зону вашего дома можно оборудовать отдельным блоком, что позволяет настраивать каждый индивидуально. Это упрощает процесс настройки и обеспечивает большую гибкость и контроль.

Зачем отказываться от воздуховодов?

Установка воздуховодов — крупный проект. Если пространство в вашем доме ограничено, это может быть даже невозможно. Традиционные системы также далеко не идеальны для многоэтажных домов или домов с необычной планировкой. Кондиционированный воздух распределяется менее эффективно, что приводит к нестабильной температуре и увеличению затрат на отопление и охлаждение.

Выбор системы без воздуховодов устраняет эту проблему. Бесканальные системы HVAC генерируют кондиционированный воздух прямо в агрегате, поэтому нет необходимости распределять большие объемы воздуха, что снижает потери энергии. Это также обеспечивает большую гибкость для настройки системы, специально разработанной для удовлетворения ваших потребностей.

Бесканальные системы кондиционирования воздуха

В руках обученного специалиста бесканальная система кондиционирования воздуха устанавливается очень быстро и просто. Если вы думаете, что переход на бесканальный воздуховод может вам подойти, мы поможем вам рассмотреть все возможные варианты.С нашей опытной установкой вы можете начать пользоваться всеми этими преимуществами бесканальной мини-сплит-системы:

  • Повышенная универсальность и детальное управление
  • Простота реализации зонирования HVAC
  • Отлично подходит для устранения проблемных горячих или холодных точек
  • потенциал для реальной экономии энергии
  • Может быть установлен практически где угодно
  • Установка выполняется быстро и с минимальными нарушениями

Почему выбирают нас?

Mountain Air Mechanical Contractors — специалист Trane по комфорту, в котором работают сертифицированные NATE сервисные техники, и он аккредитован BBB.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
