Как установить манометр в систему отопления: Как установить манометр в систему отопления?

Содержание

Применение манометров в системе отопления

На чтение 4 мин Просмотров 229 Опубликовано 19.03.2022 Обновлено 12.08.2022

Манометр – это прибор, который определяет давление жидкостей и газов. Принцип его действия основан на уравновешивании действия газообразной или жидкой среды силой деформации мембраны или пружины. Этот прибор – один из обязательных элементов контроля параметров большинства инженерных коммуникаций. Так, манометр для системы отопления нужен для мониторинга избыточного давления внутри котла и труб (см. Давление в системе отопления частного дома). При этом они способны и просто информировать о состоянии теплоносителя, и передавать сигнал, блокирующий работу оборудования с целью предотвращения аварийной ситуации.

Применение манометров в системе отопления

Содержание

Установка прибора в системе отопления

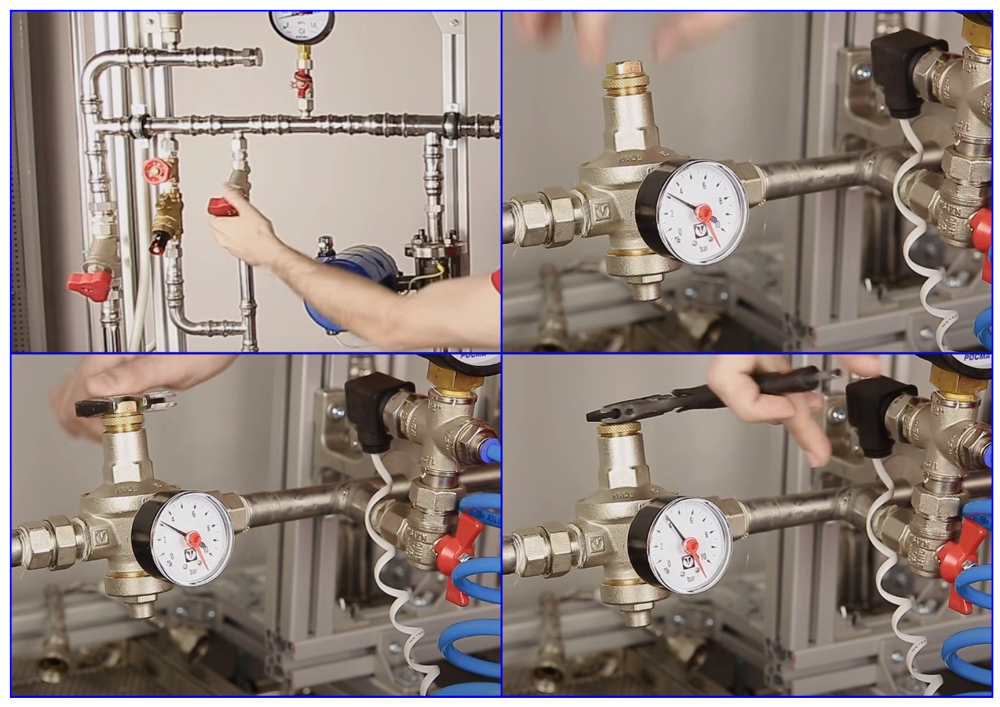

Манометры монтируются с помощью специальных трехходовых фитингов. Благодаря им приборы меняются и обслуживаются без остановки всей отопительной системы. При этом с учетом разного давления на каждом участке, внутри оборудованного отопительным котлом дома (или квартиры) может устанавливаться больше одного манометра. Наличие нескольких приборов упрощает и манометрическое испытание трубопроводов, которое периодически проводится для контроля надёжности отопления.

Применение манометров в системе отопленияПрименение манометров в системе отопленияПрименение манометров в системе отопления

Процесс установки манометра не представляет особой сложности для большинства людей – работы не требуют ни особого опыта, ни специализированных инструментов. Для монтажа прибора на специально предназначенный штуцер вполне достаточно наличия обычного слесарного набора. Впрочем, если выбран вариант с врезкой манометра в подающий трубопровод, для установки потребуется наличие сварочного аппарата.

При использовании централизованного отопления установка прибора не входит в задачи пользователей – он размещается в составе гидроузла, обычно располагающегося в подвале здания. Идеальным местом для размещения манометра является участок непосредственно у котла. Между прибором и котлом нежелательно располагать другую арматуру (см. Как установить твердотопливный котел, обвязка).

Выбор манометра для системы отопления

Покупка и установка подходящего манометра – одна из главных задач при монтаже автономной отопительной системы. Неправильно вмонтированный прибор может стать даже причиной отказа в гарантийном обслуживании котла. А выбирать устройство можно из следующих вариантов:

жидкостных моделей, самых простых, но не слишком подходящих для отопления;
пружинных, к которым относится и манометр с термометром – прибор, позволяющий измерять ещё и температуру;
мембранных;
электроконтактных, тоже контролирующих температурный режим, но более дорогих;
дифференциальных, объединяющих в себе параметры нескольких приборов.

Для автономных отопительных систем рекомендуется выбирать приборы с пружинными механизмами, в которых на изменение давления реагирует изгибающаяся и распрямляющаяся трубка, передвигающая стрелку по шкале.
Применение манометров в системе отопления

При вполне удовлетворительной точности показаний они отличаются простотой конструкции (а значит, и меньшей вероятностью поломки) и неплохим диапазоном измерения. При этом они относятся и к самым недорогим манометрам.

Гидравлические и манометрические испытания

Перед началом работы любая отопительная система (включая автономную) должна быть испытана на герметичность и прочность. В процессе подготовки к проверке все трубы нужно обязательно промыть и осмотреть с наружной стороны. А по её результатам составляется акт гидростатического или манометрического испытания на герметичность. Без наличия такого документа запускать отопление в работу нельзя.

Отопление дома радиаторами
Требуется установка котла
Замена твердотопливного котла
Автономная газификация
Отопление для дома

Первый вид проверки – это заполнение всех трубопроводов обычной водой и повышение давления до номинального значения (см. Давление в системе отопления многоэтажного дома). Температура жидкости – не меньше 5 градусов. Манометрическое испытание предусматривает выполнение следующих действий:

Заполнение труб водой;
Удаление воздуха с помощью специальных приборов – воздухосборников;
Включение гидравлического пресса для создания требуемого давления – 150% от нормального значения;
Проверку работы системы на протяжении 5 минут. За это время величина давления (контролируемая с помощью манометров) не должна измениться больше, чем на 0,2 бар.

При обнаружении неисправностей в системе их следует устранить, после чего повторить испытания. Кроме того, такую же проверку рекомендуется проводить не реже 1 раза в 3 года. Это позволит не беспокоиться о надёжности работы отопления в здании и избежать аварийных ситуаций.

Для отопления индивидуальных жилых домов широко применяют однотрубные и двухтрубные системы с естественной или принудительной циркуляцией теплоносителя. Каждая из них из них имеет свою область применения и определенные преимущества и недостатки — если однотрубные схемы развязки неплохо работают с радиаторными теплообменниками, то коллекторная система отопления незаменима при устройстве многоконтурных теплых полов. Коллекторная (параллельная) развязка широко используется в […]
