Как самостоятельно поменять мембрану в расширительном баке

Прежде чем рассказывать, как поменять мембрану, требуется сделать некоторые уточнения о том устройстве, в состав которого она входит. Итак, немного о гидроаккумуляторе.

Содержание статьи

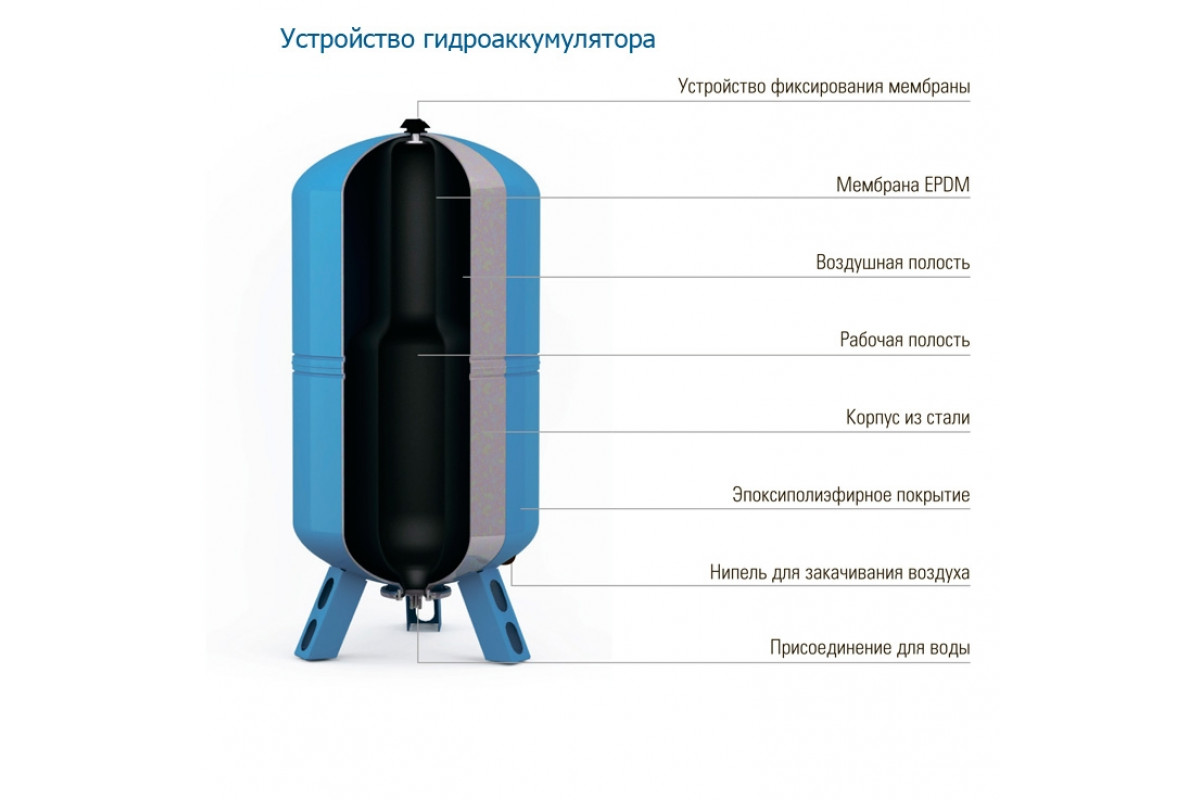

Что такое гидроаккумулятор

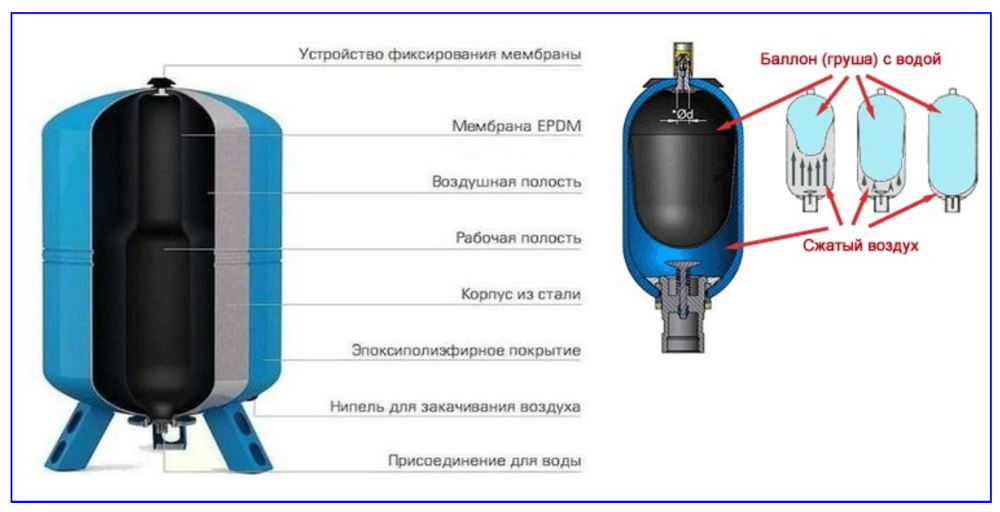

Расширительный бак состоит из:

  • внешней металлической оболочки — бака,
  • отверстия под флянец,
  • автомобильная пипетка для закачивания воздух.
  • и груши (мембраны), которая размещена внутри бака.

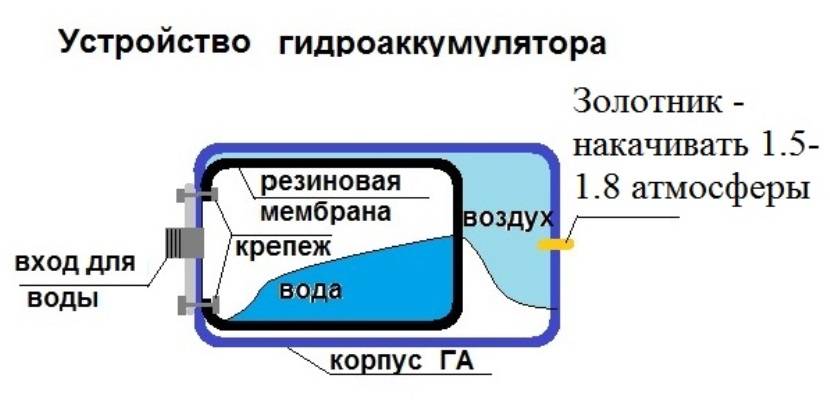

Мембрана вставлена в бак, а ее кромка горловины герметично зажимается фланцем. В итоге в баке получается 2 секции:

  1. Пространство внутри мембраны, в которое закачивается вода.
  2. Пространство вокруг мембраны.

Через пипетку во второе пространство закачивается воздух. Давление воздуха должно составлять не менее 1,5 атмосфер. Хотя здесь здесь необходимо отталкиваться от вашего насоса. Какое давление он может накачать, вычитаем 1 атмосферу и получаем необходимо давление.

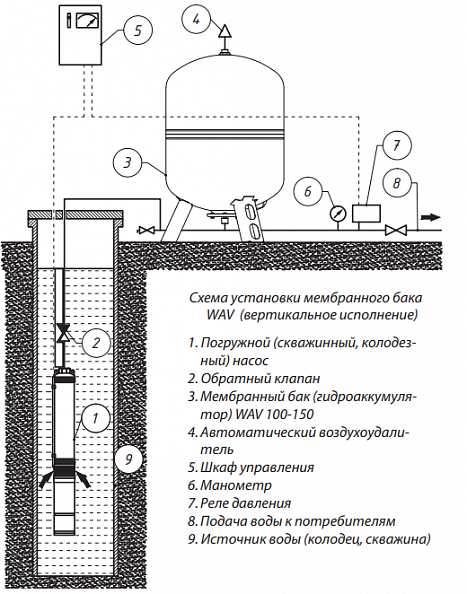

Как работает гидроаккумулятора

Если водоснабжение правильно смонтировано при открытии любого источника потребления воды, вода пойдет под давлением. Давление воды создается за счет давление воздуха вокруг мембраны в гидроаккумуляторе. И весь запас мембраны выдавливается в кран. Когда запас воды закончится, включается насос, тем самым для насоса обеспечивается пауза. Насос закачивает воду в мембрану и в систему, мембрана расширяется, упирается в давление воздуха вокруг мембраны, общее давление поднимается до необходимого и насос выключается. И так по кругу.

У каждого насоса есть критическое включение/выключение при котором износ насоса минимален. Допустим в скважинном насосе должно быть не более 20-30 вкл./выкл. в час.

Именно поэтому устанавливается гидроаккумулятор.Так же плюсы гидроаккумуолятора:

  • нет гидроударов в системе водоснабжения
  • запас воды при выключении электричества
  • давление воды в кране не меняется (т. е. если вы принимаете душ и вода будет подаваться равномерно всегда).

Какие симптомы неисправного гидроаккумулятора

Как понять что мембрана порвана. Для начала вы догадаетесь об этом по частому включению насоса. Допустим вы открываете кран (смеситель) вода начинает течь и моментально включается насос. Это говорит о том, что давление падает быстро и нет запаса воды, который должен быть в баке.

Второй способ поломки гидроаккумулятора — при нажатии на золотник пипетки бака, из пипетки вытекает вода. Это означает, что мембрана порвана и в мембране и вокруг мембраны вода.

Как поменять грушу (мембрану)

Приобретаем мембрану для бака в магазинах инженерной сантехники. Лучше всего снять старую мембрану и идти вместе с ней покупать новую. У разных производителей гидроаккумуляторов разные мембраны, отличаются они диаметром горловины. Приходите в магазин и просите необходимую вам мембрану. Если у вас бак 24 литра, то вам выдадут мембрану для 24 бака. Она будет меньше в размере, но так и должно быть.

Для бака 100 литров вам дадут мембрану для сотого бака аналогично.

ВНИМАНИЕ! Так же обратите внимание на то, что у больших баков два отверстия входа и выхода воды, соответственно и разные мембраны.


После того как вы купили необходимую мембрану приступаем к ее замене.

Откручиваем 6 болтов фланца, возможно в вашем баке болтов больше. Достаем старую мембрану, скорее всего она порвана и изношена, поэтому ее можно сразу выбрасывать или применить в хозяйстве.


После удаления старой, устанавливается новая резиновая мембрана в бак гидроаккумулятора. Края горловины должны равно располагаться на горловине бака.


Фланец устанавливайте аккуратно, чтобы мембранная горловина не съехала, иначе придется разбирать заново. Аккуратно прикручиваем болты, желательно в разных местах для равномерного прижима к баку. Сильно затягивать совсем не обязательно.


После того как фланец прикручен к баку необходимо накачать воздух вокруг мембраны. Для этого берем автомобильный насос, и качаем. В нашем случае насос качает чуть более 3 атмосфер, поэтому давления вокруг мембраны было накачано 2 атмосферы.

Сперва мы накачали 1 атмосферу и давление воды в системе (3 атмосферы) выдавило мембрану внутрь бака, не смотря на то что край горловины мембраны был прижат фланцем. Именно отсюда опытным путем было решено закачивать давления больше, чтобы мембрана под давлением воды не могла вытягиваться внутрь бака.

Автор статьи:

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

Замена мембраны в гидроаккумуляторе цена Москва Московская область

Никакой современный дом нельзя представить без собственной системы водоснабжения. Время от времени, в её агрегатах и элементах возникают неисправности, которые желательно оперативно устранять. Несмотря на огромнейшую важность такого элемента, как расширительный бак, некоторые из его поломок можно устранить самостоятельно, даже человеку, который не сильно в этом разбирается. В данной статье речь пойдёт о том, как производится замена мембраны в гидроаккумуляторе (50 литров, Джилекс – модель, что используется в качестве примера).

Принцип работы гидроаккумулятора

Если не вдаваться в конструктивные особенности агрегата, то в целом можно сказать, что гидралический аккумулятор представляет собой своеобразный закрытый бак. Его внутреннее пространство разделено на две части, которые изолированы друг от друга при помощи мембраны. В одной половинке накапливается вода, а в другой искусственно создается высокое давление. Под его действием вода выталкивается в систему в том месте, где кто-то открывает кран. Другими словами, она попадает туда не из скважины, а из расширительного бака, где предварительно накапливается. После того, как давление понизится до заданного значения, автоматическое реле включит насос, и запас воды пополнится.





Предназначение мембраны

            Как уже было отмечено выше, мембрана служит для разделения воздуха и воды внутри камеры гидравлического аккумулятора. Кроме этого, она предназначается для защиты системы от гидравлического удара. По словам представителей компаний, поставляющих мембраны, их срок службы рассчитан на пять лет. Как показывает практика, этот период редко превышает три года. Здесь может быть несколько причин, основной среди которых являются перепады давления в системе. В связи с этим, очень полезно знать, как производится замена мембраны в гидроаккумуляторе (100 литров его объем, 80 литров или 50 – значения не имеет, ведь принцип работы таких устройств является одинаковым).

Сама по себе, она выглядит как резиновая груша. Между собой мембраны отличаются лишь материалом изготовления. В случае для водопроводных вариантов они производятся из каучука, а в отопительных системах – из специального состава, выдерживающего температуру до 99 градусов.

О неисправности мембраны свидетельствует частое включение и выключения насоса, а также перепады давления в системе (их можно определить по показаниям манометра). Тем не менее, сначала нужно осмотреть на целостность гидроаккумулятор Джилекс. Замена мембраны может и не понадобиться, если в его корпусе есть трещины. Дело в том, что первичные признаки у этих двух видов поломки являются похожими.

Замена мембраны своими руками

Если уже наверняка известно, что проблема в мембране, можно приступать к её замене. Для начала следует приобрести саму деталь. Эксперты рекомендуют не экономить на ней и сразу отдать предпочтение качественной модели. Как показывает практика, дешёвые варианты очень быстро выходят из строя. Поэтому, сэкономив сейчас, через полгода придётся потратиться на покупку детали опять.

Гидравлический аккумулятор отключают от электрической сети. Сразу после этого с него максимально спускают воду и воздух. Следует помнить, что воды в баке остаётся много, поэтому для ускорения процесса можно открыть несколько кранов одновременно.

Далее понадобится обычный ключ, при помощи которого нужно открутить все гайки на фланце и снять его. Сразу после этого можно извлечь саму резиновую грушу. Здесь есть один важный нюанс. Он заключается в том, что мембрана может быть повреждена незначительно. В таком случае рекомендуем в дальнейшем провести её вулканизацию и оставить как запасной вариант, который можно будет использовать в случае неожиданной поломки.

Не спешите сразу устанавливать новую деталь и сразу заканчивать ремонт гидроаккумулятора. Замена мембраны даёт возможность оценить состояние распределительного бака изнутри. Чтоб потом повторно не разбирать его, лучше сразу почистить при помощи наждачной бумаги внутреннюю поверхность, особое внимание, при этом, уделив месту установки мембраны.  Далее нужно поставить грушу на место, накрыть её фланцем и надёжно закрепить болтами.

Проверка системы

После того, как все элементы установлены на свои места, подключены к скважине и электричеству замена мембраны в гидроаккумуляторе ещё не завершена. Чтоб удостовериться в том, что всё выполнено правильно, нужно произвести запуск системы. Сначала в накопительном бачке нагнетается рабочее давление (в таком случае стрелка манометра находится в пределах от 1,5 до 2,0 атмосфер). Далее нужно открыть кран с водой. Лучше всего выбрать тот из них, который расположен ближе всего к аккумулятору. При этом, ни в коем случае нельзя откручивать его полностью, поскольку это может привести к разрыву мембраны. Если вода течёт нормально, то это значит, что работа была проведена качественно.

Виктор

Мастер по подьему насосов

Сергей

Бурильщик

Александр

Местер по замене насосов

Михаил

Мастер по ремонту скважин

Евгений

Мастер по ремонту кессонов

Иван

Помощник мастера

Выводы

На сегодняшний день никто ещё не придумал вечных запчастей. В связи с этим не удивительно, что рано или поздно системе водоснабжения понадобится замена мембраны гидроаккумулятора. Цена этого удовольствия, зависит лишь от стоимости самой резиновой груши, ведь работу можно выполнить самостоятельно, потратив на это несколько часов времени. Как показывает практика, экономить на мембране не нужно. Дешёвые модификации низкого качества могут прослужить менее, чем полгода. И это несмотря на то, что производители указывают период эксплуатации, достигающий отметки в 5 лет.

Как видно из статьи, с заменой мембраны может справиться даже новичок, который вообще никогда не вникал в особенности функционирования систем водоснабжения. В связи с этим, нет никакой сложности в том, чтоб хотя бы раз в квартал разобрать гидравлический аккумулятор и оценить его состояние изнутри. А вот диагностику реле, систем автоматики проверку манометра и другие более сложные виды работ лучше доверить специалистам и проводить их не реже, чем раз в полгода.

Нужна консультация? или есть вопросы?

Оборудование для хорошего водоснабжения дома имеет свой срок эксплуатации. Когда он истекает, может понадобиться ремонт и подбор новых расходных элементов для его функционирования. В этой статье мы рассмотрим назначение гидробака, причины дестабилизации его работы, как заменить мембрану в гидроаккумуляторе для надежности системы обогрева и поступления воды к потребителю.

Для чего нужен гидроаккумулятор и мембрана в нем?

Гидроаккумулятор обеспечивает поддержку давления в системе, а также смягчает гидроудар, отвечает за разделение водных и воздушных сред. Это незаменимая вещь при обустройстве скважины. Мембрана находится непосредственно внутри данной ёмкости и является самой важной ее запасной частью, от целостности и герметичности которой зависит работа системы водопоступления и теплоснабжения.

По паспорту мембрана служит в среднем 5-10 лет, но на практике этот срок может уменьшаться. Специалисты ремонтных компаний утверждают, что зачастую к ним обращаются клиенты с вопросом, как заменить мембрану в гидроаккумуляторе, из-за разных внутренних и внешних причин:

  • перепады температурных показателей;
  • превышение по градусам, о величине которых написал в инструкции производитель;
  • перепады давления жидкости и воздуха;
  • нулевое или слабое давление воздуха в соответствующей камере гидробака;
  • неправильная эксплуатация оборудования;
  • работа насоса со сбоями;
  • некачественный материал изготовления мембраны;
  • неверно подобрали объем самой мембраны.

Признаки нарушений в мембране гидроаккумулятора

Если вы заметили некоторые сбои в работе аккумулирующего устройства, то нужно вызвать специалиста по ремонту оборудования, связанного с водоснабжением. К признакам разрыва или деформации мембраны относят:

  • явное ухудшение подачи воды в дом;
  • напор воды постоянно и резко меняется;
  • появление протечек ниппеля;
  • есть течь у воздушного клапана;
  • происходят «скачки» давления системы.

Как заменить мембрану в гидроаккумуляторе на отлично,точно знает мастер. Доверять дорогостоящее оборудование нужно только опытным работникам, которые сталкивались с нюансами функционирования разных механизмов. Специалисты в любом случае отключат систему от тока, перекроют водопоступление в бак, и проверят, в мембране ли кроется проблема:

  • выпустят воду из резервуара. При выходе воздуха заменят изделие;
  • выпустят воздух из резервуара. Заметив выход из ниппеля воды, заменят изделие на новое из-за прорыва мембраны.

Этапы ремонта аккумулирующего механизма или как заменить мембрану в гидроаккумуляторе

Примерно 1 раз в 5-7 лет для загородного дома и 1 раз в 4 года при частом и постоянном использовании бака требуется смена резиновой мембраны в нем. Процесс сам по себе легкий, но требует внимания и знаний.



Прежде, чем перейти к описанию этапов замены, расскажем о подготовке к данному мероприятию. Последняя включает в себя:



  1.       покупку нового качественного изделия известных брендов. Данный совет очень хорош: приобретая китайские дешевые товары для скважины, вы рискуете быстро прийти к тому же результату, то есть к поломке. А иногда и к деформации еще более дорогостоящих элементов системы из-за низкого качества указанной мембраны;
  2.       начальные действия с расширительным баком: перекрытие воды из скважины в дом, спускание воздуха, слив воды из гидробака.


Перечисленные ниже шаги ремонта помогут понять, как заменить мембрану в гидроаккумуляторе безопасно и надежно:

  •   шаг 1. Снятие фланца;
  •   шаг 2. Изъятие старой мембраны;
  •   шаг 3. Очистка расширительного гидроаккумулятора внутри от коррозии и мусора;
  •   шаг 4. Зачистка наждаком фланца и внутреннего резервуара. Это делают для ликвидации самых мелких неровностей;
  •   шаг 5. Новая мембрана ставится на место старой в тщательно расправленном виде;
  •   шаг 6. Монтируется фланец, для чего используют гайки. При отсутствии автоматики, манометра, клапана выпускания воздуха на последнее отверстие устанавливают специальную заглушку;
  •   шаг 7. Проводится проверка оборудования. Пробный запуск покажет, все ли было верно вставлено и закручено: давление воздуха доводится до указанного в инструкции показателя (часто это 1-2 А) посредством подсоединения к ниппелю насоса, а после гидробак подключают к трубам, но не на всю мощность. Нужно внимательно следить за показателями на этом этапе и не допускать превышения.



Отличной профилактикой быстрого разрыва функциональной резиновой груши в гидробаке является проверка и прокачка давления в допустимых пределах не менее пары раз в год. И тогда не придется часто сталкиваться с проблемой как заменить мембрану в гидроаккумуляторе.



Часто задаваемые вопросы при износе мембраны

Специалистам в этой области задают наиболее часто такие вопросы:
  1.       как заменить мембрану в гидроаккумуляторе при помощи вулканизации? Ответ прост: не нужно спаивать резину мембраны, ведь ни к чему хорошему это привести не может. Вулканизация мембраны может «подарить» новую жизнь груше на 1 неделю, и появятся новые разрывы. Лучше приобрести новую мембрану и поставить ее в бак;
  2.       почему появляется жидкость при небольшом сдавливании воздушного клапана? Появилась деформация в резине мембраны и объем между ней и стенками бака наполнился жидкостью;
  3.       можно ли самому без помощи мастеров поставить новую мембрану в бак? Как заменить мембрану в гидроаккумуляторе, можно найти в интернете и ничего сложного в этом, по сути, нет. Но есть много нюансов, с которыми обычный человек не часто сталкивается, и он может упустить это из виду. Кроме того, мастер посоветует проверенную марку данного приспособления, выдаст гарантию на свою услугу. В случае повторной поломки клиент не потратит дополнительные финансы на устранение.



Ухаживать за своей скважиной, проводя профилактические действия и осмотры несколько раз в год – всегда хорошая идея. Так вы получите чистую и вкусную воду, безопасную работу оборудования и экономию средств, а также своего времени.

Замена мембраны в гидроаккумуляторе — swoofe.ru

Замена мембраны в гидроаккумуляторе

Один из важнейших элементов систем водоснабжения для частных домов это гидроаккумулятор. Благодаря этому устройству, поддерживается постоянное давление в водопроводе, а также осуществляется защита всего оборудования от гидравлических ударов.

Мембрана для гидроаккумулятора

Однако, ничего не вечно, поэтому нужно знать, как заменить мембрану в гидроаккумуляторе – без нее он не сможет работать.

Принцип работы мембраны в гидроаккумуляторе

На самом деле, сменная мембрана для гидроаккумулятора – это его самая важная часть. Без нее, это будет просто накопительный металлический бак. Мембрана представляет собой резиновую грушу, сделанную из каучука. В зависимости от размеров самого бака, она может быть разной емкости, однако от этого, принцип ее работы не меняется.

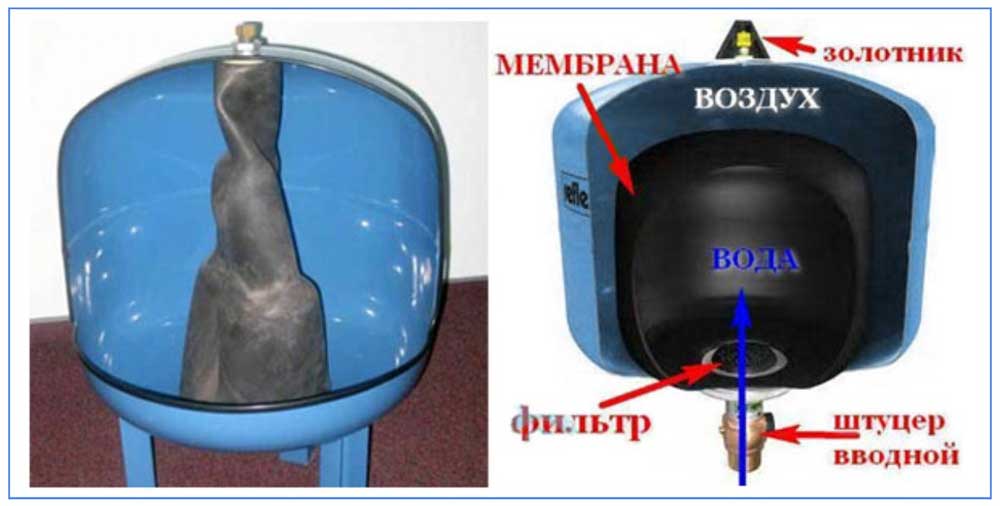

Мембрана внутри гидробака

Она вставляется внутрь бака и делит его на две части:

  1. В одну насосом закачивается воздух.
  2. Во вторую подается вода с системы водопровода.

Давление воздуха в баке составляет 1,5-2 атмосферы. Благодаря этому, в водопроводе поддерживается постоянное рабочее давление.

Кроме этого, сменная мембрана для гидроаккумулятора выполняет еще одну важную задачу – она предохраняет водопровод от гидроударов и защищает насос от слишком частых включений. Происходит это таким образом:

  • например, мощность насоса составляет 3 м3час, а кран потребляет 0,6 м3час;
  • получается, что когда открывается кран, то сразу же включается насос, однако, поскольку он подает воды значительно больше, чем нужно крану, он сразу же выключается. А как только давление в системе упадет – насос снова включится. Таким образом, он будет включаться и выключаться через каждую секунду – а это может привести к тому, что устройство просто сгорит;
  • благодаря гидроаккумулятору, насос будет включаться только тогда, когда давление в мембране упадет ниже заданного.

Получается, что это устройство занимает важное место в системе водоснабжения. И желательно знать, как отремонтировать его своими руками. Тем более, это не так сложно.

Виды мембран

Существует 2 типа этих изделий:

  1. Для отопления.
  2. Для использования в водопроводах.

Различные виды мембран

Естественно, что между ними есть определенные различия:

  • максимальная температура мембран для водопровода составляет 70 градусов, тогда как для отопительных – 99;
  • изделия для водопровода изготавливаются из каучука, а для отопления из специального состава.

Отопительные мембраны выдерживают давление в 8 атмосфер, тогда как водопроводные – 7. Их объемы также бывают разными, однако наиболее популярные находятся в пределах 100 литров

Как определить, что мембрана пришла в негодность

Вообще, производители заявляют срок службы этих изделий равный 5 годам. Однако, на практике, такое случается редко. Ведь мембраны очень не любят:

  • повышение температуры выше установленного;
  • частые перепады давления;
  • интенсивное сжатие.

На практике, редко удается избежать работы гидробака в жестком режиме, поэтому срок службы груши уменьшается до 3-х лет.

Как определить, что пора поменять мембрану в гидравлическом аккумуляторе:

  • насос стал включаться слишком часто;
  • не держится постоянное давление воды.

Это явные признаки повреждения мембраны, однако, это может указывать и на повреждения в корпусе гидроаккумулятора. Поэтому, перед тем, как разбирать емкость, желательно проверить состояние самого бака.

Замена мембраны

Если причина уже определена, то нужно приступать к ремонту. И первое, что нужно сделать, это приобрести новое изделие. Здесь важно не экономить и покупать оригинальные запчасти, т.к. дешевые подделки могут быстро выйти из строя. И получится такая ситуация, что через полгода придется делать все заново.

Подготовка

Когда новая мембрана куплена, нужно приготовить набор ключей и переходить к ремонту. Вначале, нужно слить воду из самой емкости. Для этого:

  • перекрывается подача воды к гидроаккумулятору;
  • с него стравливается воздух;
  • сливается вода.

Важный момент – если при сливе воды из аккумулятора будет выходить и воздух, значит, резиновая груша повреждена. То же самое качается и ниппеля – если при стравливании воздуха будет выходить вода, это говорит о поломке.

Дело в том, что груша разделяет внутренность бака на две независимые камеры. Поэтому смешивание воды и воздуха исключается. Если же это происходит, значит внутренняя целостность нарушена.

Этапы ремонта

Когда вода с бака спущена, можно переходить непосредственно к ремонту. Замена мембраны в гидроаккумуляторе делается таким образом:

  • во-первых, необходимо снять фланец, для этого, ключом откручиваются удерживающие его гайки;
  • после этого, достается старая мембрана;

Достаем старую мембрану

Проверяем где мембрана порвалась

На этом сам процесс замены заканчивается. Теперь, нужно делать пробный пуск гидроаккумулятора. Для этого, он обратно подсоединяется к водопроводу. Но в начале, в него нужно накачать воздух до рабочего давления, оно составляет 1,5-2 атмосферы.

А после, включается подача воды. При этом, не стоит открывать кран подачи на полную мощность. Это может привести к разрыву мембраны, поэтому, вода набирается постепенно.

Таким образом, поменять мембрану своими руками довольно просто. И с этим без проблем можно справиться не привлекая специалистов. Тем более, стоимость замены в специализированном центре, может получиться довольно высокой.

Профилактика

Чтобы поломка гидроаккумулятора не застала врасплох, нужно проводить его периодическое обслуживание. Делать его несложно:

  • один раз в 3-4 месяца бак осматривается на наличие повреждений;
  • раз в полгода, нужно проверить работу манометра, реле давления, а также проверить уровень давления воздуха в баке.

Помимо этого, все специалисты рекомендуют проводить замену мембраны в гидроаккумуляторе раз в три года. Естественно, при условии его постоянного и бесперебойного использования.

Дело в том, что средний срок службы этих изделий редко превышает эту цифру. Поэтому лучше провести замену заранее – так можно заранее обезопасить себя от внезапной поломки.

Как заменить мембрану гидроаккумулятора своими руками

Мы последовательно покажем процесс замены неисправной мембраны гидроаккумулятора. Когда наш гидроаккумулятор вышел из строя, пространство между мембраной и корпусом наполнилось водой. Назначение нижнего фланца – удерживать резиновую мембрану в корпусе гидроаккумулятора. Когда мы открутили фланец, вода из корпуса потекла наружу.

Демонтаж неисправной мембраны

Сначала мы аккуратно отвинчиваем болты с фланца, снимаем фланец и дожидаемся, пока стечёт вода.

Слегка освободив края мембраны, удаляем остатки воды.

В данной модели гидроаккумулятора объёмом 150 литров крепёж мембраны предусмотрен и в верхней части.

Это резьбовой штуцер с наружной резьбой. Аккуратно свинчиваем с него гайку и вытаскиваем неисправную мембрану вместе с резьбовым штуцером через отверстие в нижней части корпуса.

После удаления мембраны в корпусе не остаётся ничего, поэтому на данном этапе рекомендуется хорошо вычистить внутреннюю поверхность корпуса.

Мембрана по форме напоминает грушу. Обратите внимание, что новая мембрана должна полностью соответствовать оригиналу. Не приобретайте дешёвые варианты с другой спецификацией, в конечном итоге это выйдет дороже. Возьмите в магазин старую мембрану в качестве образца или перепишите её спецификацию с таблички на корпусе гидроаккумулятора.

Полезный совет: новую мембрану перед использованием желательно вымыть в неагрессивном моющем растворе. Мы вставляем в мембрану резьбовой штуцер для крепления её сверху и не спеша закручиваем его в отверстие мембраны.

Установка в корпус новой мембраны

Вставляем новую мембрану в корпус гидроаккумулятора через нижнее отверстие в корпусе.

Проталкиваем мембрану до её выступов в нижней части.

Теперь наша задача – расправить мембрану внутри корпуса и попасть резьбовым штуцером в отверстие в его верхней части. Для более крупной модели можно использовать специальные приспособления или заранее привязать к штуцеру верёвку и протянуть её через отверстие.

Закручиваем на резьбовой штуцер гайку.

Внутри штуцера предусмотрена выемка под шестигранник. Разводным ключом слегка подтягиваем гайку. Если на гидроаккумулятор не планируется устанавливать регулирующую автоматику, манометр или клапан для выпуска воздуха, то верхнее отверстие во фланце можно заглушить металлическим колпачком подходящего диаметра. В качестве уплотнения можно использовать фум-ленту или лён.

Наматываем 5-6 оборотов фум-ленты и устанавливаем колпачок.

Сначала закручиваем его от руки, затем подтягиваем разводным ключом.

Устанавливаем нижний прижимной фланец на корпус. Этот фланец фиксирует мембрану на корпусе, прижимая её края. Устанавливать и закручивать болты на фланце следует по тем же правилам, по которым закручиваются колёса автомобиля. В зависимости от количества болтов можно использовать схему “крест-накрест” или “звёздочка”. Надо стараться устанавливать и поджимать болты с противоположных сторон – так мы добьёмся равномерного прижатия фланца и мембраны. Когда все болты установлены, подтягиваем их поочерёдно торцевым ключом.

Подключение гидроаккумулятора к системе водоснабжения

Подсоединяем гидроаккумулятор с помощью прокладки и накидной гайки к системе водоснабжения. Здесь достаточно усилий от руки.

До запуска гидроаккумулятора необходимо создать дополнительное воздушное давление. Для этого откручиваем пластиковую крышку с ниппеля и подключаем насос.

По манометру следим за ростом давления в баке. Обычно на табличке гидроаккумулятора указана величина предварительного воздушного давления. В нашем случае она составляет 1,5 бара.

Если значение не указано, установите давление 1,5 – 2 бара. После этого можно открывать кран и подавать воду в гидроаккумулятор.

Все права на видео принадлежат: DoHow

Замена мембран в гидроаккумуляторах: рекомендации по демонтажу и установке

Каждая жилая постройка нуждается в водоснабжении, поэтому на территории дачных домов или коттеджей строят специальные насосные станции, состоящие из двух частей: насоса и гидроаккумулятора. Самой важной частью бака является мембрана, назначение которой заключается в выполнении всех основных функций емкости.

Принцип работы и устройство

Мембрану для гидроаккумулятора визуально можно сравнить с медицинской грелкой, которая вмещает в себя около 24–50 литров воды. Существуют баки больших размеров, вмещающие более 100 литров. Они имеют грушевидную или бутылочную форму. Вне зависимости от внешних данных мембрана призвана выполнять определенные функции. Она состоит всегда из эластичных материалов. Емкость вставлена в металлический корпус бака, чем делит его пополам. Одна часть предназначается для воды, а вторая – для воздуха.

Мембрана обладает такой конструкцией, чтобы при включении насос закачивал воду в бак. Наполнение емкости происходит строго до определенного уровня, чтобы достигнуть максимально дозволенного давления. Уровень давления можно увидеть на реле насоса, который обычно варьируется в диапазоне от 1,7 до 3 атмосфер. При достижении давлением точки максимума насос автоматически прекращает свою работу. Вода же останется под текущим давлением, что позволяет ей с нормальным напором вытекать из крана. Это происходит, поскольку сжатый воздух, который находится внутри бака, больше не воздействует на воду.

Принцип работы мембраны для гидроаккумулятора позволяет значительно экономить электричество и увеличить эксплуатационный срок оборудования. Использование бака для систем водоснабжение помогает свести к минимуму резкие скачки давления внутри конструкции, что является несомненным достоинством.

Виды и характеристики мембран

Классифицировать мембрану для гидроаккумулятора можно по назначению. Она может предназначаться для систем водоснабжения или отопления. В случае с применением изделия для системы водоснабжения стоит выделить следующие его характеристики:

  • оно изготавливается из каучука;
  • температура среды варьируется в диапазоне от 0 до +70°С;
  • его максимальное рабочее давление составляет 7 атмосфер;
  • оно не боится бактерий.

Мембрана, предназначенная для установки в систему отопления, отличается следующими показателями:

  • она изготавливается из резины особого состава;
  • имеет температуру среды от 0 до +99°С;
  • выдерживает рабочее давление до 8 атмосфер.

Вне зависимости от назначения мембрана для гидроаккумулятора имеет ряд недостатков, а именно:

  • не переносит частых и резких перепадов температур;
  • боится превышения дозволенной температуры;
  • негативно воспринимает превышение максимально позволительного давления;
  • портится при частом или резком сжатии.

Условия, при которых используются системы водоснабжения и отопления, зачастую не позволяют избежать негативного влияния внешних факторов. В некоторых ситуациях расход воды в доме может значительно превышать норму, что неизбежно приведет к быстрому сливу воды из бака. Поэтому срок службы мембраны бака водоснабжения зачастую не превышает и пяти лет.

В целях профилактики рекомендуется один раз в год проверять изделие на целостность, и при обнаружении дефектов производить замену. Классификация мембран может происходить и по вместительности емкости. Современные баки выпускаются в разных объемах, начиная с 8 л и заканчивая 2000 л.

Для домашнего использования достаточно модели с вместительностью от 24 до 80 л.

Диагностика целостности и замена

Нередко мембрана в гидроаккумуляторе требует ремонта или замены. Можно оценить качество работы системы водоснабжения, не вынимая резиновую грушу. Первыми признаками нарушения целостности емкости могут служить перебои водоснабжения и скачки стрелки манометра. Для выполнения полной проверки конструкции необходимо сначала оценить ее внешний вид. Для этого нужно отключить насос, перекрыть подачу воды в бак, и слить из него жидкость. Если во время дренирования воды из отверстия будет наблюдаться выход воздуха, это означает, что мембрана рвется и требует замены.

Проверить целостность изделия можно и по-другому: выпустив воздух из бака. Если из ниппеля будет подтекать вода, то мембрана точно имеет повреждения. При наличии такой проблемы придется незамедлительно поменять диафрагму. Чтобы заменить изделие своими руками, необходимо отсоединить гидроаккумулятор от трубопровода, и затем сбросить давление воздуха. Для этого нужно найти ниппель, который вне зависимости от модели располагается в верхней части бака. После остается открутить шланг и крышку.

Производить ремонт нужно с использованием тазика, в который будет стекать вода, оставшаяся внутри емкости. Поэтому важно проводить процедуру в том месте, где вода не нанесет ущерба напольному покрытию.

Самостоятельно извлечь мембрану из бака возможно только после полного слива воды.

Для этого нужно демонтировать крышку с манометром и вытащить мембрану через специальное отверстие. После проделанных манипуляций стоит внимательно изучить корпус и тщательно промыть грушу.

Особого внимания требует наличие ржавчины, грязи и трещин, которых в идеале быть не должно. Проверив бак, нужно промыть его изнутри и хорошо просушить. В дальнейшем требуется установка отремонтированной мембраны и монтаж ее фланца на место. После полной сборки конструкции остается только накачать воздух внутрь бака, чтобы система водоснабжения смогла нормально функционировать. Выполнить это можно через золотник насоса, который обычно находится внизу корпуса.

Мембрана для гидроаккумулятора назначение и разновидности, инструкция по замене

Автономная система водоснабжения в загородном доме не обходится без двух ее важнейших модулей – водопроводного гидроаккумулитора и насоса. И тот, и другой конструктивный элемент очень важен для подачи воды в строение. Но если о насосах, подающих воду из скважины или колодца в здание, информации достаточно много, о гидробаках ее практически нет.

Из данной статьи вы узнаете подробное описание того, как устроен гидроаккумулятор, о функциональном назначении изделия в автономном водоснабжении и о значении сменной мембраны гидроакккумулятора в устройстве гидробака.

Преимущества гидроаккумулятора

Гидробак, правильно встроенный в систему водоснабжения частного дома, выполняет несколько задач:

  • стабилизирует давление в водопроводе;
  • защищает трубы с водой от гидроударов при пуске насосного оборудования;
  • увеличивает продолжительность эксплуатации насоса, поскольку ограничивает запуск и отключение последнего;
  • обеспечивает компенсацию утечек воды из водоснабжающей магистрали.

Таким образом, гидроаккумулятор – очень важная конструктивная составляющая автономного водопровода.

От стабильной работы гидробака главным образом зависит работоспособность всей системы водоснабжения.

Как устроен агрегат

Стандартный гидробак состоит из трех элементов:

  1. металлический корпус;
  2. мембрана из резины;
  3. снабженный клапаном фланец.

В устройстве гидробака ключевое значение имеет мембрана, и за состоянием этой мембраны нужно следить.

Какую мембрану купить для гидроаккумулятора?

В зависимости от целей эксплуатации такие мембраны бывают двух видов. Первые используют для отопительных систем, вторые – для водопроводных.

Изделия для гидробаков водоснабжения белые, выпускаются из натурального каучука, устойчивого к воздействию бактерий и отвечающего гигиеническим нормам.

Рабочая температура таких мембран для гидроаккумулятора насосной станции находится в диапазоне от 0 до 70 °C. Предельно допустимое для них давление составляет 7 bar.

  • Изделия для гидроаккумуляторов отопления бывают черного цвета, выпускаются из специальной резины EPDM, стойкой к скачкам давления и высоким температурам в системах отопления.
  • Рабочая температура мембран – в диапазоне от -10 до 99 °C.
  • Максимально допустимое для них давление – 8 bar.

Сегодня на рынке насосов производители обычно предлагают мембраны для гидроаккумуляторов двух типов – баллонного и диафрагменного. Изделия второго типа плоские.

Баллонная мембрана

Эти изделия представляют собой емкости из резины объемом от 5 литров, похожие на медицинскую грелку или стандартную банку. Модели большего объема – мембраны гидроаккумулятора 24 л и более – по форме грушевидные.

Работает баллонная мембрана следующим образом:

  1. вода с помощью насоса нагнетается в резиновый баллон;
  2. при выключении насоса возникающее между стенками мембраны и корпусом гидроаккумулятора избыточное давление выталкивает воду в водопроводную магистраль.

Так баллонная мембрана существенно сокращает воздействие гидроударов на водопроводную систему.

Плоская мембрана

Изделие герметично крепится в корпусе гидроаккумулятора, деля последний на две части – «влажную» и воздушную.

В данном случае мембрана срабатывает таким образом:

  1. когда включается насос. вода нагнетается в агрегат, и мембрана сжимается, создавая в воздушном отсеке давление;
  2. когда давление в гидробаке достигает определенного уровня, реле отключает насосное оборудование, и скопившуюся жидкость мембрана выталкивает в водопровод;
  3. когда давление достигает минимального значения, насос снова включается, и процесс циклически повторяется.

Благодаря использованию диафрагменной мембраны экономится электричество и энергоресурс насоса.

Износ мембраны

Почему изнашивается мембрана?

К факторам износа мембраны относятся:

  • трение изделия о стенки корпуса устройства;
  • температурные скачки в гидроаккумуляторе;
  • непрерывный процесс растяжения и сжатия изделия;

Все это приводит к изнашиванию мембраны. О ее скором отказе можно судить по следующим признакам:

  • гидроаккумулятор начинает работать рывками;
  • показания манометра нестабильны – резко увеличиваются и быстро падают;
  • кран словно «плюется» водой;
  • насос запускается чаще обычного, через небольшие временные интервалы;

В подобных ситуациях становится очевидным, что гидроаккумуляторную мембрану нужно менять.

Замена мембраны в гидроаккумуляторе

Самостоятельно заменить изношенную мембрану несложно – достаточно последовательно выполнить следующие действия:

  1. отсоединить гидробак от водопроводной системы;
  2. убрать давление воздуха в агрегате через ниппель;
  3. слить из гидробака оставшуюся воду;
  4. открутить крышку с манометром;
  5. вытянуть отслужившую мембрану из специального отверстия в нижней части корпуса;
  6. установить новую мембрану в обратном порядке;
  7. поставить фланец с клапаном на свое место.

Таким образом, чтобы восстановить функциональность гидробака и выполнить замену мембраны гидроаккумулятора своими руками, достаточно этих несложных действий.

Чтобы получить наглядное представление об этапах монтажных работ, посмотрите видео о замене в гидроаккумуляторе мембраны:

Потребителю на заметку

  • Если потребуется замена мембраны, в гидроаккумуляторе, цена на изделие доступна, а найти его можно в магазине сантехники или стройматериалов, поскольку это востребованный расходный материал. О наличии подходящей мембраны можно узнать у производителя гидробака или у поставщика.
  • При замене и ремонте мембран гидроаккумулятора необходимо учитывать, что изделия разных производителей не являются взаимозаменяемыми. Часто они отличаются диаметром горловины.
  • Следует периодически проверять давление воздуха в изделии и контролировать его стабильность, чтобы мембрану не приходилось часто менять.

Теперь вы знаете, почему гидроаккумулятор может выйти из строя, из чего состоит агрегат, и какое значение имеет мембрана для гидроаккумулятора, как ее заменить.

Воспользовавшись нашими рекомендациями, вы легко замените мембрану дидробака, если в этом возникнет необходимость.

Как заменить мембрану гидроаккумулятора своими руками

Мы последовательно покажем процесс замены неисправной мембраны гидроаккумулятора. Когда наш гидроаккумулятор вышел из строя, пространство между мембраной и корпусом наполнилось водой. Назначение нижнего фланца – удерживать резиновую мембрану в корпусе гидроаккумулятора. Когда мы открутили фланец, вода из корпуса потекла наружу.

Демонтаж неисправной мембраны

Сначала мы аккуратно отвинчиваем болты с фланца, снимаем фланец и дожидаемся, пока стечёт вода.

Слегка освободив края мембраны, удаляем остатки воды.

В данной модели гидроаккумулятора объёмом 150 литров крепёж мембраны предусмотрен и в верхней части.

Это резьбовой штуцер с наружной резьбой. Аккуратно свинчиваем с него гайку и вытаскиваем неисправную мембрану вместе с резьбовым штуцером через отверстие в нижней части корпуса.

После удаления мембраны в корпусе не остаётся ничего, поэтому на данном этапе рекомендуется хорошо вычистить внутреннюю поверхность корпуса.

Мембрана по форме напоминает грушу. Обратите внимание, что новая мембрана должна полностью соответствовать оригиналу. Не приобретайте дешёвые варианты с другой спецификацией, в конечном итоге это выйдет дороже. Возьмите в магазин старую мембрану в качестве образца или перепишите её спецификацию с таблички на корпусе гидроаккумулятора.

Полезный совет: новую мембрану перед использованием желательно вымыть в неагрессивном моющем растворе. Мы вставляем в мембрану резьбовой штуцер для крепления её сверху и не спеша закручиваем его в отверстие мембраны.

Установка в корпус новой мембраны

Вставляем новую мембрану в корпус гидроаккумулятора через нижнее отверстие в корпусе.

Проталкиваем мембрану до её выступов в нижней части.

Теперь наша задача – расправить мембрану внутри корпуса и попасть резьбовым штуцером в отверстие в его верхней части. Для более крупной модели можно использовать специальные приспособления или заранее привязать к штуцеру верёвку и протянуть её через отверстие.

Закручиваем на резьбовой штуцер гайку.

Внутри штуцера предусмотрена выемка под шестигранник. Разводным ключом слегка подтягиваем гайку. Если на гидроаккумулятор не планируется устанавливать регулирующую автоматику, манометр или клапан для выпуска воздуха, то верхнее отверстие во фланце можно заглушить металлическим колпачком подходящего диаметра. В качестве уплотнения можно использовать фум-ленту или лён.

Наматываем 5-6 оборотов фум-ленты и устанавливаем колпачок.

Сначала закручиваем его от руки, затем подтягиваем разводным ключом.

Устанавливаем нижний прижимной фланец на корпус. Этот фланец фиксирует мембрану на корпусе, прижимая её края. Устанавливать и закручивать болты на фланце следует по тем же правилам, по которым закручиваются колёса автомобиля. В зависимости от количества болтов можно использовать схему “крест-накрест” или “звёздочка”. Надо стараться устанавливать и поджимать болты с противоположных сторон – так мы добьёмся равномерного прижатия фланца и мембраны. Когда все болты установлены, подтягиваем их поочерёдно торцевым ключом.

Подключение гидроаккумулятора к системе водоснабжения

Подсоединяем гидроаккумулятор с помощью прокладки и накидной гайки к системе водоснабжения. Здесь достаточно усилий от руки.

До запуска гидроаккумулятора необходимо создать дополнительное воздушное давление. Для этого откручиваем пластиковую крышку с ниппеля и подключаем насос.

По манометру следим за ростом давления в баке. Обычно на табличке гидроаккумулятора указана величина предварительного воздушного давления. В нашем случае она составляет 1,5 бара.

Если значение не указано, установите давление 1,5 – 2 бара. После этого можно открывать кран и подавать воду в гидроаккумулятор.

Все права на видео принадлежат: DoHow

Мембраны для гидроаккумуляторов и расширительных баков

© www.vodogrev.com 2020 Копирование материалов сайта запрещено.

Мембраны являются неотъемлемой частью гидроаккумуляторов. Их основное назначение — разделение гидроаккумулятора на две камеры: водяную и воздушную. По применению мембраны разделяются на мембраны для гидроаккумуляторов водоснабжения и мембраны для гидроаккумуляторов отопления. Мембраны являются сменными частями гидроаккумуляторов. Они подвергаются постоянным растяжениям и сжатиям, а также температурным перепадам. В связи с этим мембраны периодически подлежат замене.





На что обратить внимание при выборе мембраны для гидроаккумулятора или расширительного бака:

Перед выбором мембраны для гидроаккумулятора или расширительного бака обязательно убедитесь в том, что устройство подлежит разбору и мембрану действительно возможно поменять. Некоторые производители гидроаккумуляторов и расширительных баков производят устройства, которые не предполагают замену мембраны. Они значительно дешевле обычных. У таких баков есть как минусы, так и плюсы. С одной стороны, это можно расценивать, как своеобразную гарантию производителя на то, что мембрана останется невредимой при любых обстоятельствах. С другой стороны, на практике, такие баки выходят из строя с такой же периодичнотью, как и баки со съемными мембранами. В случае поломки бака с несъемной мембраной ремонту он не подлежит. Придется покупать новый бак, а не новую мембрану.

Причины выхода из строя мембраны

Мембрана в гидроаккумуляторе или расширительном баке практически всегда выходит из строя только по вине пользователя. Дело в том, что изготовлена она из EPDM резины или каучука, что теоретически гарантирует ей 10-летний срок службы. Однако она может порваться о стенку бака в случае, если давление воздуха в агрегате не контролировалось должным образом, и воздух ушёл.

Какие бывают мембраны:

  1. Белые. Материал, из которого сделана мембрана — каучук. Максимальное рабочее давление — 7 бар. Температурный перепад — от 0 C до 50 C.
  2. Черные. Материал, из которого сделана мембрана — резина EPDM. Максимальное рабочее давление — 8 бар. Температурный перепад — от -10 C до 99 C.

Мембраны для гидроаккумуляторов

Гидроаккумулятор — устройство для поддержания постоянного гидравлического давления при использовании воды и резервирования определённого количества воды в системе водоснабжения. Предполагается, что температура воды в системе водоснабжения не будет превышать 50 градусов Цельсия. Соответственно для гидроаккумуляторов подойдут как белые (каучуковые) мембраны, так и черные мембраны (EPDM).

Мембраны для расширительных баков

Расширительный бак — устройство в системе отопления, которое принимает излишки теплоносителя в тот момент, когда он расширяется, таким образом предотвращая разрывание трубопровода и кранов. Так как в системе отопления циркулирует горячая вода, требования к мембране значительно возрастают. Для расширительного бака подойдет только черная мембрана, изготовленная из резины EPDM.

Как производится замена мембраны в баке

  1. Отключаем питание и сбрасываем давление в системе.
  2. Откручиваем болты и снимаем фланец. Если фланец окислился, необходимо заменить его на новый — фланец из нержавеющей стали или фланец из оцинкованной стали.
  3. Вытаскиваем испорченную мембрану.
  4. Устанавливаем новую мембрану.
  5. Устанавливаем фланец и прикручиваем болты
  6. Накачиваем воздух до 1,4 бар.
  7. Подключаем бак к системе водоснабжения.
  8. Переодически проверяем давление воздуха в баке, чтобы не пришлось опять менять мембрану.

Как купить мембрану

Итак, если вы хотите купить мембрану, можно сделать покупку непосредственно через сайт, или позвонить по телефону в разделе контакты. Наш менеджер примет заказ и договорится о доставки или поможет с самовывозом.

Для покупателей из Москвы и Московской области — доставка мембраны по городу и ближайшему Подмосковью. Для покупателей из других регионов России — доставка любой транспортной компанией по согласованию.

© www.vodogrev.com 2020 Копирование материалов сайта запрещено.

Мембрана для гидроаккумулятора

Редко какая система водоснабжения из артезианской скважины может обойтись без использования гидроаккумулятора, разве что оборудованная дорогим немецким погружным насосом с частотным преобразователем, обеспечивающим очень равномерный и плавный пуск и нарастание давления в системе водопровода. Более дешевым и надежным вариантом будет использовать насос скважины с гидроаккумулятором. Правильно подобранный объем и давление в воздушной полости гидроаккумулятора, отрегулированное реле автоматики для управления насосом скважины сделают работу водопровода не менее комфортной, а главное, более надежной.

Принцип работы гидроаккумулятора

Методологически гидроаккумулятор было бы более правильным назвать аккумулятором давления, так как конструктивно это устройство необходимо, чтобы компенсировать и выравнивать резкие скачки давления, и только потом обеспечивать дополнительный расход воды для снижения частоты включения мотора насоса.

Гидроаккумулятор -это резиновая оболочка или мембрана, в которой накапливается определенный объем воды, заключенная в стальной корпус — оболочку. Чтобы избежать разрыва резины мембраны при сильном растяжении, внутри бака предусмотрена компенсационная полость с избыточным давлением воздуха.

Устойчивость работы гидроаккумулятора и его ресурс зависят от следующих факторов:

  • Качества мембраны или резиновой оболочки;
  • Правильной регулировки верхнего и нижнего уровней давления включения автоматикой насоса;
  • Рациональным выбором величины давления в воздушной полости гидроаккумулятора.

Важно! Кроме того, определенную роль в надежности бака играет качество металла, из которого сделан корпус гидроаккумулятора.

Логика срабатывания автоматики системы водоснабжения такова, что при включении водопроводного крана падение давления с очень большой скоростью передается на небольшую резиновую мембрану, установленную в реле управления двигателем. Из-за относительно большого выходного отверстия напор в водопроводе падает очень резко, почти скачкообразно, что приводит к гидроудару в самых уязвимых местах – мембранах.

Резиновая оболочка в гидроаккумуляторе принимает на себя этот удар, компенсирует и сглаживает резкие колебания. Это приводит к тому, что резкие гидроудары на маленькой мембране в автоматике превращаются в относительно плавные изменения давления. В результате ресурс реле на гидроаккумуляторе вырастает в десятки раз, но главное – отрегулированные уровни напора включения и выключения остаются стабильными и требуют проверки один – два раза в год.

Поэтому очень важно, чтобы гидроаккумулятор находился как можно ближе к мембране реле автоматики, особенно, если емкость бака относительно невелика. В идеале реле лучше установить на выводном штуцере гидроаккумулятора, максимально близко к его мембране.

Мембрана для гидроаккумулятора

Ресурс работы водоаккумулятора зависит от прочности резиновой или каучуковой оболочки и стойкости корпуса. Одной из ошибок, приводящей к резкому уменьшению ресурса, является установка гидроаккумулятора с насосом на скважину сразу после того, как закончено бурение. Грязь и песок попадают в мембрану гидроаккумулятора и остаются внутри оболочки длительное время, изнашивая и истирая поверхность мембраны.

Как работает мембрана в гидроаккумуляторе

При включении насоса давление воды растягивает оболочку мембраны и одновременно сжимает воздух в полости баллона. Это происходит до тех пор, пока давление воздуха не уравняется с водяным. Теоретически в таком положении мембрана может находиться довольно продолжительное время, без риска обрыва стенок. При включении крана воздух и сжимающиеся стенки мембраны выдавливают воду из оболочки.

Форма оболочки чаще всего напоминает грушу со срезанным верхом, поэтому даже в специализированных магазинах вместо слова «мембрана» часто используют термин груша для гидроаккумулятора.

Материал для мембраны гидроаккумулятора

Для изготовления эластичных оболочек гидроаккумуляторов использую следующие материалы:

  1. Каучуковые полимеры на основе смеси синтетического и натурального каучуков. Чаще всего применяется для плоских мембран баков небольшого объема и резервуаров питьевой воды. Ресурс при полном растягивании составляет 10-15 тыс. сокращений, при двадцатипроцентном наполнении – 50 тыс. Оболочки из этого материала способны пропускать воду через крупные микропоры, что зачастую приводит к выпадению конденсата в воздушной каморе гидроаккумулятора;
  2. EPDM – этилен-пропиленовый каучук с очень высоким ресурсом, достигающим 100 тыс. сокращений. Используется только для технической воды. В некоторых марках резины при производстве мембран может дополнительно проводиться вулканизация поверхности для увеличения прочности стенок;
  3. Бутиловый каучук, позволяет изготовить мембраны с ресурсом в 50-60 тыс. сокращений. Менее склонен пропускать воду, но очень плохо переносит перегрузки при неправильной регулировке давления в воздушной камере гидроаккумулятора.

Важно! Грушевидные оболочки устанавливаются в полость и фиксируются накладным фланцем с выводным штуцером. Если превысить усилие затяжки болтового крепления фланца, можно надрезать стенку оболочки на торцах уплотнения резины, что впоследствии приведет к обрыву «груши» внутри бака.

В некоторых случаях фланцы в месте контакта с резиной сгнивают раньше, чем разрушается уплотнение, поэтому наиболее известные торговые марки ставят фланец для гидроаккумулятора из нержавеющей стали.

Проблемы эксплуатации мембран

Самой надежной считается EPDM- мембрана. Но зачастую высокая стойкость и прочность EPDM — резины приводит к интенсивной коррозии металла стенок бака, из-за большого содержания в мембране вулканизирующих веществ на основе серы. Если корпус из черного металла и просто окрашен, бак может проржаветь насквозь в течение пары лет. Процесс ржавления может усиливаться в разы, если в системе водоснабжения давление воды превышает максимальные 3 атм. Это объясняется продавливанием конденсата и солей через стенку оболочки в воздушную полость.

Мембраны из бутилового каучука могут просто разрываться в наиболее узкой части оболочки. Чаще всего такие случаи происходят из-за неправильной регулировки давления воздуха в гидроаккумуляторе или при сбое в работе реле автоматики насоса.

Оболочки на основе натурального каучука также могут вызывать коррозию стенок, но, ко всему перечисленному, такие мембраны не рекомендуется использовать для максимального наполнения. При сильном удлинении стенки оболочки растягиваются неравномерно, что зачастую приводит к образованию точечных грыж и местных разрывов материала. Особенно часто такие разрушения происходят, если бак находится в неправильном положении, оболочка провисает на подвесе и при наполнении водой трется по ржавчине на внутренней поверхности баллона.

Заключение

При надлежащих условиях обслуживания гидроаккумулятор способен проработать до 10 лет. Важно вовремя выявлять проблемы и нарушения в работе системы водоснабжения, чистить оболочку и бак от грязи и правильно регулировать реле двигателя и давление воздуха в водоаккумуляторе.

Гидроаккумуляторы Belamos

Конструктивно гидроаккумулятор состоит из двух основных элементов: металлической емкости (бака) и резиновой мембраны, расположенной внутри самого бака, для разделения воздушной и водной среды. Мембрана герметично соединяется с металлическим корпусом с помощью фланца. Свободное пространство между корпусом и мембраной заполняется воздухом под определенным давлением. Фланец гидроаккумулятора имеет резьбовое соединение (штуцер) для дальнейшего подключения его к водопроводу.

Для удобства установки существует два типа гидроаккумуляторов — горизонтальный и вертикальный.

Компания Беламос реализует гидроаккумуляторы емкостью 24, 50, 80, 100, 200 и 300 литров.

Преимущества гидроаккумуляторов Беламос:

  • Для увеличения срока службы гидроаккумулятора бак изготавливается из стали толщиной не менее 0.8- 1.0 мм (в зависимости от размера гидроаккумулятора).
  • Порошковая окраска внешней поверхности стального бака надёжно предохраняет его от ржавления.
  • Внутренняя мембрана изготавливается из бутиловой резины, которая в отличие от натуральной резины не гниет, не трескается. Мембрана из бутиловой резины отличается значительно большим сроком службы, чем натуральная резина.
  • Фланец крепится на болты и гайки – для надежного и герметичного подключения гидроаккумулятора к водопроводу.
  • В холодной воде, поступающей в гидробак из скважины или колодца, растворено большое количество воздуха который со временем скапливается в гидроаккумуляторе, уменьшая его полезную ёмкость.
  • Также в этих местах развиваются бактерии, которые придают воде неприятный запах. Поэтому периодически из гидроаккумулятора необходимо стравливать воздух.

С этой целью в вертикальных гидроаккумуляторах Belamos (модели 80VT, 100VT, 200VT, 300VT) предусмотрен верхний штуцер с внутренней и внешней резьбой, который позволяет установить воздушный клапан для удаления воздуха, скопившегося в мембране гидроаккумулятора воздуха, не отсоединяя его от водопровода, а также дополнительную автоматику и манометр, что является большим преимуществом по сравнению с гидроаккумуляторами других торговых марок.

Груша гидроаккумулятора, замена резиновой мембраны

Как поменять грушу в гидроаккумуляторе и проверить на герметичность читайте в обзоре.

Расширительные баки с резиновой грушей

Замену груши в гидроаккумуляторе на 20, 24, 50, 80 и 100 литров делают одинаково.

Гидроаккумуляторы являются накопителями энергии. Подобно аккумуляторным батареям в электрических системах, они накапливают и разряжают энергию в виде жидкости под давлением.

Сам аккумулятор — сосуд высокого давления, который содержит гидравлическую жидкость и сжимаемый газ, обычно азот. Корпус или оболочку делают из стали и алюминия, титана и композитных материалов с армированными волокнами. Подвижный резиновый пузырь внутри корпуса отделяет воду от газа.

В этих гидропневматических установках жидкости слегка сжимают под давлением. Но газы сжимают в меньшие объемы под высоким давлением, и инженеры используют это свойство в конструкции расширительных баков для водопровода. Потенциальная энергия накапливается в сжатом газе и высвобождается по требованию, чтобы вытеснить жидкость из аккумулятора и направить её в систему водоснабжения дома.

Гидравлический насос повышает давление в системе, и заставляет жидкость поступать в аккумулятор. Груша для расширительного бака надувается и сжимает объём газа, а аккумулятор накапливает энергию.

Закачка воды прекращается, когда давление в системе и газ уравновешены. Когда вода вытекает из крана или душа, давление в гидравлической системе падает, и аккумулятор выпускает накопленную жидкость под давлением в контур. И цикл зарядки начинается снова.

Бурильщики рекомендуют аккумуляторы с резиновой мембраной как лучшие расширительные баки. Их делают стандартных размеров (24, 50, 80, 100 литров). В зависимости от конструкции, заменить грушу в гидроаккумуляторе в случае отказа или повреждения бака можно самостоятельно.

Как проверить мембрану в гидроаккумуляторе на герметичность

Срок службы мембраны гидроаккумулятора составляет 6-8 лет.

Признаки не герметичности:

  1. Сливаемая из бака вода идёт с воздухом. Принцип работы гидроаккумулятора не допускает смешивания жидкости и газа. Если это произошло, значит требуется замена груши в гидроаккумуляторе.
  2. Из ниппеля выходит смесь воздуха с водой. Когда вытащите мембрану, проверьте есть ли вода внутри бака. Если бак сухой, значит груша целая и проблема с герметичностью внутри самого ниппеля.
  3. Вода из смесителя резко меняет температуру.
  4. Цикличное включение и отключение насоса.
  5. Конденсат на баке в тёплом помещении говорит что внутренние стенки вместо воздуха контактируют с холодной водой из скважины.

Оптимальная монтажная позиция для любого аккумулятора вертикальная, с гидравлическим отверстием вниз.
Когда твердые загрязнения попадают в водопровод, горизонтальная установка способствует неравномерному или ускоренному износу мембраны.

Происходит неравномерный износ груши, так как она трется верх корпуса, плавая в жидкости. Степень повреждения зависит от чистоты жидкости, скорости цикла и степени сжатия (определяют как максимальное давление в системе / к минимальному).

Как заменить грушу в напорном резервуаре для воды

Напорный гидроаккумулятор с внутренним резиновой мембраной — это способ подачи воды в водопроводную систему. Когда кран открыт, давление в баке выталкивает воду из мешка, а насос бездействует. Насос работает только для того, чтобы наполнить бак до заданного давления.

Частое включение насоса или проблемы с низким давлением воды приводят к неисправностям и замене резиновой груши в гидроаккумуляторе.

  1. Отключите водопровод и электричество от насоса.
  2. Откройте ближайший к гидроаккумулятору кран, чтобы слить воду и сбросить давление в системе.
  3. Отсоедините резервуар от водопроводной системы и слейте всю оставшуюся воду.
  4. Снимите гайки, удерживающие фланец крышки на месте. Снимите фланец крышки.
  5. Удалите повреждённый резиновый мешок для гидроаккумулятора. Сорвите уплотнение обода резиновой груши с края гидроаккумулятора и вытяните его через отверстие.
  6. Установка мембраны в гидроаккумуляторе требует осторожности. Установите новую мембрану, свернув и проскользнув через отверстие в резервуаре.
  7. Плотно прижмите края груши к отверстию резервуара.
  8. Замените фланец крышки, убедившись, что он не прижимается к ободу резиновой груши для гидроаккумулятора, повреждая её.
  9. Затяните гайки, чтобы удержать фланец на месте. Будьте осторожны, чтобы не перетянуть их и не повредить фланец.
  10. Снимите крышку воздушного клапана и зарядите бак до нужного давления. Проверьте, нет ли утечек вокруг фланца. Затяните крышку воздушного клапана.
  11. Установите бак на место в водопроводной системе. Включите водопровод, и снова подсоедините питание к насосу. Наблюдайте за новой установкой на предмет любых утечек.

Видео по теме как поменять грушу в гидроаккумуляторе с ниппелем джилекс длиной 6,47 минут:

Разрыв резинового баллона при зарядке азотом

В баллонные гидроаккумуляторы закачивают азот вместо воздуха. Азот сильнее сжимается и бак подаёт воду в трубы под высоким давлением.

На вновь отремонтированных аккумуляторах с резиновой грушей перед предварительной зарядкой нужно смазать корпус.
Когда начинается предварительная зарядка, азот вводят медленно.

Разрыв в конце баллона может указывать на потерю эластичности материала из-за холодного газообразного азота во время предварительной зарядки. Азот под высоким давлением, быстро расширяющийся и холодный, распрямляет сложенную грушу и концентрируется на дне. Охлажденная хрупкая резина, может разорваться в виде звездочки (а).

Если баллон нагнетается под тарельчатый клапан, (b), то оболочка может получить С-образный разрез от тарельчатого клапана.


Слишком высокая предварительная зарядка в аккумуляторе может привести к тому, что груша для гидроаккумулятора попадет в тарельчатый узел при циклическом переключении между ступенями.

Это вызывает усталостный отказ пружины и тарельчатого узла или защемление и разрезание баллона, если сумка застревает под тарелкой, когда ее принудительно закрывают. Слишком высокое давление предварительной зарядки — причина разрушения резинового баллона.

Для аккумуляторов с резиновой грушей слишком низкую предварительную зарядку не делают. Мембрану может раздавить в верхней части корпуса, затем выдавить в газовый клапан и проколоть. Один такой цикл достаточен для разрыва резинового баллона.

На этом закончим статью замена груши в гидроаккумуляторе. Пишите вопросы в комментариях.

С уважением, Алексей Плотников — инженер по бурению водных скважин. Моя страница здесь.

с мембраной или обычная

Мембранный бак (аккумулятор) защищает автономную систему водоснабжения от постоянных перепадов давления. Его основные задачи:

  • Поддержание постоянного давления в системе
  • Снижение количества циклов включения / выключения насоса в периоды интенсивной эксплуатации, за счет чего увеличивается ресурс насосного оборудования
  • Защита от гидроудара, значительно сокращающая срок эксплуатации скважинного насоса и всех компонентов системы водоснабжения.

К вторичным функциям гидроаккумулятора (GA) относятся: накопление воды в случае отключения электроэнергии. Обращаю ваше внимание на то, что объем воды, накопленной в мембранном баке, составит 30-40% от его фактического объема. Например, 50-литровый вмещает 19 литров воды при условии, что: давление воздуха в гидроаккумуляторе 1,8 бар; давление включения насоса (минимальное давление в водопроводе) — 2,0 бар; давление отключения насоса (максимальное давление в водопроводе) — 4.0 бар. При тех же условиях 100-литровый мембранный бак Zilmet вмещает 38 литров воды. Поэтому, если вы преследуете цель аккумулировать воду в случае отключения электроэнергии, вам потребуется установить дополнительный бак.

Итак, что такое гидроаккумулятор и на что следует руководствоваться при его выборе?

Мембранные баки бывают двух типов: горизонтальные и вертикальные.

Принцип действия и конструкция практически не отличаются. Единственное отличие — положение мембраны.Как правило, вертикальные гидроаккумуляторы удобнее размещать в помещении, благодаря своей конструкции они занимают меньше полезной площади.

На рисунке представлена ​​конструкция вертикального гидроаккумулятора:

ГА — стальной сосуд с установленной внутри мембраной, представляющий собой рабочую полость. Мембрана должна быть из бутиловой или пищевой резины (EPDM). … Подача воды в гидроаккумулятор осуществляется через штуцер с резьбой, установленный на фланце в нижней части GA.При покупке гидроаккумулятора обратите внимание на то, чтобы фланец был из нержавеющей стали — это поможет избежать протечек при эксплуатации. Воздух закачивается в полость между мембраной и корпусом ГА через воздушный ниппель (он находится под пластиковой крышкой в ​​верхней или нижней части гидроаккумулятора). Давление воздуха в ГА должно быть на 10% ниже давления пуска насоса. Это условие является компромиссом между долговечностью мембраны (мембрана — сменный элемент) и удобством использования воды.Обычно заводы-производители перекачивают воздух под давлением 1,5 бар. Поднять давление в ГА можно с помощью обычного автомобильного насоса.

Как выбрать объем гидроаккумулятора?

При выборе объема гидроаккумулятора следует отталкиваться от:

  • Количество водопотребителей
  • Количество точек водозабора
  • Среднее значение расхода воды, м 3 / час
  • Количество допустимых циклов включения / выключения насосов (как правило, принимается равным 20, не имеют ограничений по количеству включений / выключений, так как имеют плавный пуск).

Специалисты по водоснабжению и водоотведению рекомендуют использовать мембранные емкости объемом от 50 литров . В среднем, если ваша семья состоит из 3-х человек, в доме есть 2-3 водозабора — достаточно будет гидроаккумулятора на 50 литров. Если в вашем доме проживает 3-4 человека и 4-5 точек водозабора, используйте ГА объемом 100 литров. При схеме водоснабжения с накопительным баком достаточно будет использовать насосную станцию ​​… Как правило, комплектуются штатным гидроаккумулятором объемом 24 или 60 литров.

Техническое обслуживание аккумулятора

Во время работы ГА требует профилактического обслуживания. Во-первых: после покупки мембранного бака проверьте давление воздуха автомобильным манометром, бывает так, что производитель забыл накачать воздух, или давления в ГА не хватает для ваших нужд. Воздух следует откачивать в «сухой» аккумулятор (перед откачкой слейте воду с мембраны). Во время эксплуатации периодически проверяйте давление воздуха (раз в полгода) и при необходимости подкачивайте.

Во-вторых: вода содержит растворенный кислород, и со временем он будет накапливаться в мембране гидроаккумулятора, во избежание этого — стравите воздух из мембраны. ГА объемом 100 литров и более оснащены специальным спускным клапаном, а для небольших гидроаккумуляторов эту операцию можно выполнить, отключив насос от сети и сбросив давление из системы (откройте кран в доме), если необходимо повторить эту операцию несколько раз.

В-третьих: мембранный резервуар следует размещать или хранить при положительных температурах. Если ваша комната не отапливается в зимний период, перенесите гидроаккумулятор в теплое место, тем самым увеличив срок службы мембраны.

Сегодня на рынке представлены мембранные резервуары как отечественного, так и зарубежного производства. Рекомендуем использовать гидроаккумуляторы марки (Италия), так как они давно представлены на российском рынке и зарекомендовали себя только с лучшей стороны. Фланцы этих мембранных баков изготовлены из нержавеющей стали, все поставляемые HA проходят заводские испытания и сертифицированы в соответствии с требованиями Европейской директивы 97/23 / EC.

Для создания равномерного и постоянного потока воды в частных системах водоснабжения используются гидроаккумуляторы, напорные или расширительные баки. Эти устройства сглаживают скачки давления во время работы (включения / выключения) насосного оборудования или анализа ресурса потребителями.

Резервуар такого резервуара разделен на два отсека мощной и эластичной мембраной. Вода поступает в один отсек (нижний) через штуцер фильтра. Другая часть общей емкости резервуара (вверху) заполнена воздухом.Работа начинается с включения помпы. Повышение давления в сети провоцирует нагнетание жидкости в нижний отсек, при этом мембрана начинает растягиваться. Когда давление падает, вода выжимается обратно. Так сглаживаются разрушительные толчки воды в напорных трубах и узлах.

Видеообзор — Принцип работы гидроаккумулятора

Специальной коробка реле автоматически выключает насос, когда давление бак полон.И какое-то время энергия мембраны не дает уменьшиться давлению. Когда аккумулятор пуст, насос снова запускается. Такое расположение избавляет насосную установку от кратковременных и частых пусков / остановок. Это снижает скорость износа его деталей. Чтобы все работало правильно, напорный бак должен соответствовать по емкости объему необходимого анализа воды. Обычно резервуар должен выдерживать от четверти до половины рабочего объема, который трубы могут пройти за минуту.

Правильно подобранный объем устройства обеспечивает его частоту срабатывания от пяти до пятнадцати раз в час. В таком режиме работы обязательно использовать надежную и гибкую мембрану, выдерживающую большие нагрузки.

Поскольку аккумуляторы работают в системах хозяйственно-питьевого водоснабжения, материал, из которого они изготовлены, должен быть нетоксичным и иметь разрешение на использование в контакте с чистой питьевой водой.

Вода, поступающая в аккумуляторы для водоснабжения, в основном поступает из подземных колодцев или колодцев.Отсюда его насыщение кислородом, который выделяется при работе системы, накапливаясь в мембране. Для этого в большинстве современных аппаратов этого типа есть предохранительный клапан , при необходимости стравливающий воздух . Как правило, гидроаккумуляторы используются на водопроводах холодного водоснабжения, поэтому температурный режим, в котором они используются, более щадящий.

Такой напорный элемент желательно устанавливать до того, как контур водоснабжения начнет разветвляться. Лучшее место сразу после входа в дом водопровода. Также не помешает установить обратный клапан .. Особенно, если в насосе такого клапана нет. Кроме того, рекомендуется установить манометр для контроля создаваемого давления.

Монтаж оборудования в водопровод

Гидроаккумуляторы бывают вертикального и горизонтального исполнения. Выбирайте из них тот, который более компактно умещается в отведенном месте. Положение монтажа выбирается максимально высоким. Это упрощает работу всей схемы.Дело в том, что подняв агрегат на высоту, например, 5 м, мы получаем столб воды, который «помогает» рабочей мембране дополнительным давлением в ½ атмосферы.

Такие устройства, как гидроаккумуляторы для водоснабжения, являются вспомогательными устройствами для систем холодного и горячего водоснабжения. Они обеспечивают давление воды, необходимое для работы линии. Работа таких систем снижает количество запусков насоса и снижает вероятность гидравлического удара.В них также есть запас воды, который будет важен во время отключения электроэнергии.

Как выбрать подходящий?

Выбирать гидроаккумуляторы для водоснабжения необходимо с учетом того объема воды, который использует данная система. По своей конфигурации они делятся на два типа:

  • вертикальные , главное преимущество в том, что они занимают меньше места;
  • горизонтальный , он удобнее аккумуляторов первого типа, так как в них есть крепления для установки внешнего насоса.

Также важным при выборе гидроаккумулятора является вопрос его объема. Бак с небольшим объемом сделает цикл насоса более частым. Тем не менее, такие устройства небольшого объема подвержены частым скачкам давления в системе. В большом резервуаре будет достаточно воды.

Особо следует учитывать момент с частым включением насоса. Из-за частого включения перегревается, что, соответственно, значительно сокращает срок службы.

Впрочем, и здесь можно обратить внимание на выбор самой помпы. Погружные насосы имеют лимит 20-30 пусков в час, но внешние не так требовательны к частым пускам, поэтому отлично работают с резервуарами небольшого объема.

Субъективный фактор, отвечающий за правильный выбор размера гидроаккумулятора, — это примерный расчет того, сколько раз насос включится за час. Или сколько человек одновременно будут пользоваться водой в помещении, используя работу водопровода.Сегодня существует запатентованный метод расчета объема гидроаккумулятора, разработанный итальянскими инженерами. Он предназначен непосредственно для частных домов с канализацией, санузлами и прочей техникой, потребляющей достаточное количество воды.

Любая конструкция автономного водоснабжения заканчивается установкой гидробака. Обычно это небольшая емкость, необходимая для накопления носителя. Проще говоря, есть вода под давлением, которую в случае чего можно использовать для бытовых нужд.Поговорим о том, как правильно выбрать гидроаккумулятор для систем водоснабжения и на что обращать внимание при покупке.

Общая информация

Гидробак в большинстве случаев имеет пластиковый корпус, более дорогие модели — металлический. Внутреннее пространство разделено пополам мембраной, с одной стороны которой находится носитель, а с другой — воздух. Такая конструкция позволяет создать внутри емкости давление порядка 1,5-2,5 бар в зависимости от объема и производителя продукта.Следует понимать, что гидроаккумулятор для систем водоснабжения — это не накопительный бак на сотни и даже тысячи литров. В нашем случае речь идет об объеме 50-100 литров.

Вот почему вам нужен воздух в гидрокамере бака. Дело в том, что любой трубопровод, будь то автономный или центральный, может подвергнуться гидроударам. Это очень нежелательное явление, разрушающее шоссе. Чтобы от него избавиться, в системе используется воздушная камера. Он более податлив, чем вода, и позволяет гасить гидроудар.Кроме того, как отмечалось выше, необходимо поддерживать постоянное давление в системе.

Немного о принципе работы устройства

Гидравлический бак, несмотря на высокий КПД, предельно прост. Из колодца или колодца, а также из любого другого источника в него попадает вода. Следовательно, эластичная мембрана растягивается из-за давления носителя. Объем воздуха между стенкой бака и мембраной уменьшается, и поэтому создается большое давление.При достижении максимума срабатывает специальный датчик, отключающий помпу.

Тогда получается следующая ситуация. Включаем воду в кран, и она выходит из гидробака под давлением. В последнем постепенно снижается давление на мембрану. Когда он упадет до минимума, включится насос. Примерно так работает устройство. Крайне важно, чтобы давление в гидроаккумуляторе постоянно поддерживалось на оптимальном уровне, это позволяет подавать воду к потребителю под давлением.Техническое обслуживание желательно проводить ежегодно и при необходимости доливать воздух в бак через специальный ниппель с помощью автомобильного насоса.

Гидроаккумулятор для систем водоснабжения: цена и еще кое-что

Ну а теперь перейдем к самому интересному — стоимости оборудования. В большинстве случаев цены варьируются в зависимости от производителя. Отечественные компании более доступны с точки зрения ценовой политики, чем европейские. По качеству делаем вполне нормальные гидробаки.Если соблюдать правила эксплуатации, то проблем возникнуть не должно.

Например, хорошие гидробаки производит компания «Джилекс». Гидроаккумулятор этой фирмы на 50 литров обойдется вам в 3000 рублей. Причем его вес составляет всего 8 килограммов. Агрегат на 24 литра будет стоить на порядок меньше — 1200 рублей. Что касается европейских производителей, то цены выше примерно на 7-15%. Если объем бака небольшой, то разница несущественная. Но в любом случае, прежде чем переходить к цене, нужно посчитать, какой объем вам подходит.

Определение типа гидробака

Гидроаккумулятор для систем водоснабжения может быть вертикальным и горизонтальным. Что касается способа установки, то для потребителя принципиальной разницы нет. Основное различие между ними — способ удаления скопившегося в мембране воздуха. Модели объемом более 100 литров имеют штуцер, через который периодически удаляется воздух. Обратите внимание, есть ли фитинг. Если нет, то найдите модель там, где она есть.

В вертикальных гидроаккумуляторах весь воздух скапливается в его верхней части. В этом случае удалить его не составит труда. Для этого есть специальный клапан. Горизонтальные гидробаки предусматривают установку дополнительного узла трубопровода. Это отвод канализации с выпускным патрубком. Для удаления воздуха предусмотрен шаровой кран. Вы спросите, что лучше? Как было отмечено выше, особой разницы нет, но в аппаратах вертикального типа удаление воздуха проводить проще.

О расчете объема

Гидроаккумуляторы для водоснабжения, устройство которых мы рассмотрели, имеют разные объемы.От того, насколько правильно она будет выбрана, зависит эффективность системы. Но поскольку прибор часто используется для разных целей, иногда бывает сложно рассчитать подходящий объем.

Если вы используете гидробак для резервирования воды, то его объем должен быть большим. Например, емкости должно хватить на несколько дней автономного потребления медиа для бытовых нужд. Совершенно обратная ситуация наблюдается в случае использования устройства для поддержания постоянного давления в системе при отключенном насосе.Бака хватит на 20-100 литров. Если необходима автоматическая станция водоснабжения с гидроаккумулятором, чтобы исключить слишком частое включение электронасоса, то достаточно будет бака на 50 литров. Обратите внимание: не рекомендуется запускать насосы чаще одного раза в минуту. Если учесть, что душ может потреблять 5-8 литров в минуту, а туалет не более 2 литров, то такого бака более чем достаточно.

«Джилекс» (гидроаккумулятор) и его особенности

Прежде всего, хочу сказать, что есть смысл обратить внимание на отечественные компании.На это есть несколько причин. Как было сказано выше, это более доступные товары. Но помимо этого российские компании разрабатывают такие гидроаккумуляторы, которые больше подходят для наших систем водозабора. Результат — более стабильная работа устройства на долгие годы.

Что касается производителя, то о нем можно сказать только хорошее. Во-первых, отличное соотношение цены и качества. При прочих равных условиях бак Jilex будет стоить немного дешевле любого «европейца», при этом не будет уступать по тактико-техническим характеристикам, таким как создаваемое давление, напор, объем и т. Д.В целом это отличное решение не потому, что оно дешевое, а потому, что действительно качественно и удобно.

Частота использования и объем

Эти два параметра тесно связаны друг с другом. Дело в том, что подключение гидроаккумулятора к водопроводу осуществляется с расчетом на то, что агрегат будет работать в интенсивном режиме, то есть при постоянной нагрузке. Здесь речь идет о 5-15 пусках в час. Но часто этот показатель оказывается другим.Почему ты спрашиваешь? Все просто — вы просчитались с выбором объема бака. Допустим, на большую семью брали объем 50 литров, чего было мало. Получается, что агрегат перегружен. Это нехорошо по целому ряду причин. Во-первых, насос, погружной или надводный, постоянно включается и выключается, что напрямую влияет на срок его службы. Во-вторых, диафрагма гидробака тоже подвержена интенсивному износу, что тоже плохо. Вот почему рекомендуется всегда иметь небольшой запас.Купите бак не на 50, а на 75 литров. В большинстве случаев этого будет более чем достаточно. Даже если вы потратите на 500-700 рублей больше, аппарат проработает дольше.

При покупке должен знать каждый

В контуре водоснабжения с гидроаккумулятором обязательно должно быть предусмотрено наличие отверстия в бачке для стравливания воздуха. Это связано с тем, что в той или иной степени в носителе есть кислород, который должен куда-то уходить из гидробака.Если у вас модель объемом менее 100 литров, то специального клапана может не быть. В этом случае рекомендуется проводить профилактическое обслуживание с интервалом 1-2 раза в год. Бак полностью опорожняется, а скопившийся воздух удаляется. В противном случае в системе будет повышенное давление, что приведет к снижению полезной мощности оборудования.

Заключение

Рекомендуется отдавать предпочтение гидробакам с металлическими корпусами.Пусть они несколько дороже, но такое решение эффективно по той простой причине, что агрегат не боится механических повреждений.

И горизонтальный. Название полностью характеризует способ их установки. Какой выбрать, если размеры вашей комнаты позволяют использовать оба типа.

Выбор гидроаккумулятора

Выбор аккумулятора зависит от многих факторов. Здесь мы бы порекомендовали обратить внимание на способ удаления скопившегося воздуха внутри резиновой мембраны.Дело в том, что в системах водоснабжения в воде всегда присутствует растворенный воздух. Со временем в процессе работы системы этот воздух выделяется из воды и скапливается в различных местах, образуя воздушные пробки. Одно из таких мест — полость А гидроаккумулятора. Для удаления этого воздуха, а также воздушных пробок, возникающих при монтаже и ремонте системы, в конструкции больших гидроаккумуляторов (100 и более литров) предусмотрен дополнительный ниппель, через который периодически стравливается скопившийся в системе воздух. При использовании вертикального гидроаккумулятора емкостью более 100 литров воздух накапливается в верхней части и может быть удален с помощью этого воздухоразделительного клапана.

В гидроаккумуляторах для горизонтального водоснабжения удаление воздуха возможно с помощью дополнительного участка трубопровода, состоящего из патрубка отвода воздуха, шарового крана и слива в канализацию. При этом скопившийся воздух нужно периодически выпускать раз в месяц. Гидроаккумуляторы малых объемов не имеют воздухоразделительного ниппеля.Поэтому выбор гидроаккумулятора осуществляется исключительно удобством планировки в вашем помещении. Скопление в них воздуха осуществляется периодическим полным опорожнением. Для этого в схеме трубопроводов может быть предусмотрен дополнительный шаровой кран. Кроме того, удалить воздух из систем с небольшим аккумулятором можно, просто периодически (раз в неделю) отключая питание устройства и стравливая скопившийся воздух через умывальник, смеситель для душа или другую точку забора воды, ближайшую к аккумулятору. Однако для большей эффективности эту процедуру следует повторить несколько раз. То есть отключите питание насоса, откройте кран холодной воды, полностью слейте воду, закройте кран и включите питание насоса. И так два-три раза подряд.

Как выбрать размер аккумулятора водоснабжения?

Правильный подбор гидроаккумуляторов для индивидуальных систем водоснабжения довольно сложен. Необходимо учитывать большой объем вводимых данных.Помимо традиционного душа и смесителя на кухне, современные дома могут быть оборудованы ванной, биде, канализацией, стиральной машиной и другим оборудованием, для работы которого требуется вода. Помимо оборудования, количество людей в доме может быть разным. Это объективные факторы, но при выборе размеров аккумулятора необходимо учитывать и субъективные факторы. Например, сколько раз в час я могу включать насос и заправлять гидроаккумулятор? Что будет, если водой воспользуются сразу несколько человек? Что будет, если в это время работает стиральная машина?

Отметим, что на сегодняшний день, на наш взгляд, методики выбора объема гидроаккумуляторов в России отсутствуют. Во-первых, потому что в России не было индивидуальных систем водоснабжения. Во-вторых, у людей слишком разные требования к таким системам. Предлагаем вам метод выбора объема гидроаккумулятора, основанный на международной методике расчета UNI 9182.

Начнем с того, что если у вас в доме только водопроводный кран, душ и водопроводный кран, то вам не нужно ничего считать. Нужна стандартная водопроводная установка с гидроаккумулятором на 24 литра. Смело покупайте.Оптимален в тех случаях, когда количество постоянных жителей в доме до четырех человек. Даже если в будущем вам потребуется увеличить количество точек анализа воды, вы можете просто купить отдельно и установить еще один 24-литровый гидроаккумулятор в любом месте системы.

Если у вас дом без канализации, но с более чем тремя точками водоснабжения, то в любом случае вам понадобится гидроаккумулятор объемом 50 литров.

Методика расчета объема гидроаккумулятора предназначена для индивидуальных домов, оборудованных канализацией (септиком), с ваннами и другим оборудованием, потребляющим значительное количество воды.

1. Определить суммарный коэффициент расхода воды Су. Для этого составьте список точек разбора в вашем доме и укажите количество каждого типа оборудования.

2. Заполните таблицу 1. Второй столбец представляет собой таблицу частотных коэффициентов для использования каждого типа оборудования (Cx). В третьем столбце укажите количество устройств каждого типа оборудования в вашем доме (n). В правом столбце таблицы умножьте значение Cx на n. Просуммируйте значения этого столбца.Вы получите общий коэффициент потребления воды в вашем доме.

Таблица 1. Определение общего коэффициента расхода Су

Тип оборудования

Коэффициент использования Cx

Количество каждого вида n

Изделие Сх x n

Смеситель в раковине

Смеситель на кухню

Шайба

Посудомоечная машина

Водопроводный кран

Суммарный коэффициент Су = _______

3. В зависимости от полученного значения суммарного коэффициента Su определите значение максимального расхода воды, необходимого для вашего дома. Эти значения представлены в таблице 2.

Например, если у вас в доме есть туалет, душ, смеситель в раковине, смеситель на кухне (каждое устройство по одному), то ваш коэффициент потребления равен Su = 3 + 2 + 6 + 2 = 13. Ближайшее значение Су в таблице — 12, поэтому для нормального функционирования водопровода в доме нужно обеспечить максимальный расход около 36 литров в минуту.

4. Для определения объема аккумулятора необходимо решить, сколько раз в час (а) можно включать аккумулятор при максимальной интенсивности потребления. В норме это 10-15 раз в час. Также необходимо назначить пороги для реле давления водопроводной станции (Pmin и Pmax). Нижний порог Рmin для двухэтажных домов обычно составляет 1,5 бар, а верхний порог Рmax — 3 бар.

Расчет давления воздуха в гидроаккумуляторе

Какое начальное давление воздуха должно быть в гидроаккумуляторе? Если в подвале вы установили гидроаккумулятор, то его минимальное значение рассчитать несложно. Вам нужно измерить высоту в метрах от подвала до верхней части вашей системы водоснабжения. Например, для двухэтажного дома это 6-7 метров, для трехэтажного — около 10 метров, затем прибавьте к этому значению 6 и разделите на 10. Вы получите необходимое значение в атмосферах. Например, для двухэтажного дома 7 + 6 = 13/10 = 1,3 атмосферы. Это минимальное давление воздуха в гидроаккумуляторе. Иначе вода из него не потечет на второй этаж вашего дома. Однако эти значения не следует завышать, иначе в гидроаккумуляторе просто не будет воды.Обычно производитель устанавливает давление воздуха в размере 1,5 атм., Но может случиться так, что давление воздуха в приобретенном вами гидроаккумуляторе будет другим. Изначально следует проверить обычным манометром, подключив к ниппелю гидроаккумулятора и при необходимости увеличить автомобильным насосом.

Разница пороговых значений Pmax — Pmin определяет количество воды, производимой гидроаккумулятором. Чем больше эта разница, тем эффективнее работает гидроаккумулятор, но в этом случае мембрана нагружается больше и может лопнуть.

Значение Pmin (давление запуска насоса) определяется на основе гидростатического давления (высоты воды) в системе водоснабжения вашего дома. Например, если высота труб в вашей системе составляет 10 метров, то давление водяного столба будет 10 метров, что равно давлению в 1 бар.

Каким должно быть минимальное давление Pmin? Давление воздуха в камере противодавления должно быть равным гидростатическому, то есть в нашем случае 1 бар. Тогда нижний порог Pmin должен быть немного выше (на 0.1 бар) давление воздуха в гидроаккумуляторе.

Однако нам нужно, чтобы система работала стабильно. Наиболее критичной, с точки зрения стабильности работы, является высшая точка разбора (например, кран или душ на верхнем этаже). Клапан нормально работает, если падение давления в нем не менее 0,5 бар.

Следовательно, давление должно быть 0,5 бар плюс значение гидростатического давления в этой точке. Таким образом, минимальное значение давления газа в аккумуляторе составляет 0,5 бар плюс значение приведенного гидростатического давления в точке расположения аккумулятора (расстояние по высоте между верхней точкой разбора и точкой расположения аккумулятора). В нашем случае, если гидроаккумулятор расположен в самой нижней точке водопровода, то минимальному значению газа в нем следует присвоить 1 бар + 0,5 бар = 1,5 бар, а порог (насос) порог (включения) Pmin = 1,5 + 0,1 = 1,6 бар. Если гидроаккумулятор расположен в верхней точке, а датчик давления — в нижней точке системы, то давлению газа в гидроаккумуляторе следует назначить 0,5 бар, а порог насоса Pmin = 1,6 бар.

При назначении верхнего порога для автоматической системы водоснабжения необходимо учитывать несколько моментов, в первую очередь напорную характеристику насоса.Значение давления, создаваемое насосом в метрах водяного столба, разделенное на 10, покажет максимальное значение давления. Однако вы должны учитывать:

В характеристиках насоса указаны максимальные параметры без учета гидравлического сопротивления трубопроводов;

Напряжение в электрической сети часто не соответствует номинальному 220 В;

При максимальных значениях давления подача насоса минимальна, и ваша система будет заполняться в течение очень долгого времени.

При длительном использовании характеристики помпы снижаются.

На рынке довольно много моделей GA, различающихся по характеристикам, производителю и цене. И это несколько затрудняет выбор продукта. Перечислять весь ассортимент аккумуляторов бессмысленно; Более того, не все из них соответствуют критериям «качество, надежность, долговечность». Если посмотреть информацию на тематических форумах (а она наиболее объективна), то чаще всего следующие ГА по водоснабжению получают похвалы от пользователей.

1. Reflex

Продукция из Германии под известным брендом Reflex DE специально разработана для установки в водяных контурах. Ассортимент представленных на рынке товаров позволяет выбрать наиболее подходящую модель. Баки различаются вместимостью (от 8 до 500 л) и предельным давлением (до 10 бар).

Корпус всех аккумуляторов выполнен из нержавеющей стали, сверху защищен полимерным слоем. Тип всех сосудов закрытый. Варианты крепления не ограничены, так как вы можете выбрать напольную модель или с настенным креплением.

2. Гилекс


Гражданская авиация России ни в чем (судя по отзывам владельцев частных построек) не уступает импортным аналогам. Но цена примерно в 1,8 раза ниже.

В производстве используется только оцинкованная сталь. «Контрольный» отсек в промышленных моделях изначально заполнен инертным газом, для бытовых проб — воздухом. В зависимости от модификации гидроаккумулятора внутри бака может быть либо гибкая мембрана, либо «груша» (что предпочтительно с точки зрения ремонтопригодности), куда вода поступает из водопровода.

3. Unipump


Еще одна отечественная компания, занимающаяся разработкой и реализацией различного насосного оборудования и комплектующих для инженерных систем, в том числе водоснабжения. Гидроаккумуляторы UNIPUMP отличаются более значительным модельным рядом.

Существуют мини-баки емкостью всего 2 литра (323 рубля), которые целесообразно установить для защиты насоса от перегрузок, например, на дачном участке. То есть там, где внутренний объем ГК (как запас воды) не является одним из определяющих критериев.Все изделия изготавливаются из стали, как вертикальные, так и горизонтальные.

4. Стаут


Эти аккумуляторы известной итальянской марки сейчас производятся в нашей стране. По сути, это расширительные баки мембранного типа и достаточной вместимости (от 50 л). Они способны не только защитить систему от гидроудара, но и обеспечить дом (на время) подачей воды в случае возникновения форс-мажорных обстоятельств. Например, при отключении пром / напряжения.

Исполнение — горизонтальное и вертикальное, стальной корпус, расчетное давление — до 10 бар.Цены вполне приемлемые даже для образцов большой емкости.

Что учитывать

Для каждой системы водоснабжения гидроаккумулятор подбирается индивидуально. Его оптимальные параметры определяются на основании инженерных расчетов. К чему могут привести ошибки, что часто случается, когда ГА выбирается «на глаз» или по совету «знающего человека»?

  • Более быстрый срок службы насоса за счет частого включения / выключения. Как следствие — сокращение срока эксплуатации.
  • Отсутствие гидроаккумулятора в схеме водоснабжения приводит к повышенному износу всей сантехники, установленной в доме.
  • Некорректная работа бытовой техники (сбои, срабатывание защиты и так далее).
  • Переменность напора, особенно при открытии нескольких кранов в системе HVS (например, в ванной + на кухне), сливе воды в унитаз.
  • Систематический гидроудар в трубах. Последствиями являются выход из строя оборудования, возникновение протечек в стыках отдельных участков цепи.

Как разработать идеальное уплотнение для аккумулятора

Отправлено 03.09.2020 | Клифф | Уплотнения

Аккумулятор — это устройство для хранения энергии или мощности.Это устаревший термин для обозначения конденсатора, который обычно используется в электротехнике.

В гидравлических системах мы используем гидроаккумуляторы для двух конкретных целей:

  1. Для хранения энергии для использования в аварийной ситуации или для мгновенного всплеска мощности из-за потери гидравлической системы.

    В самолете, например, вы можете использовать аккумулятор, когда вам нужно «сбить» шасси. Клапан открывается, чтобы выпустить жидкость в систему шасси, заставляя шасси находиться в нижнем и заблокированном положении.
  2. Второй вариант использования аккумулятора — действовать как амортизатор в гидравлической системе. Поскольку гидравлическая жидкость обычно считается несжимаемой, гидроаккумулятор может «сгладить неровности».

Хороший пример этого — когда кран поворачивается, и оператор хочет перемещать груз очень медленно, не дергая его. Гидравлические редукторные двигатели и насосы часто создают импульсы, которые поглощает аккумулятор и, таким образом, не передают эти импульсы нагрузке, где сварщик может наводить луч на здание.

Распространенные типы аккумуляторов

Есть два общих аккумулятора:

  1. Баллонный аккумулятор
  2. Аккумулятор поршневой

Оба типа аккумуляторов используют газообразный азот в качестве метода накопления энергии или амортизации, но оба типа работают по-разному.

Накопитель типа мочевого пузыря

Баллонный аккумулятор имеет резиновый баллон внутри округлой камеры с клапаном Шредера, выступающим из камеры с одной стороны.

На другой стороне находится тип гидравлической арматуры, которая позволяет подключать гидравлическую линию к устройству. Этот стиль немного похож на бомбу, чтобы резиновый пузырь не сминался внутри устройства.

Баллон обычно заполнен газообразным азотом. Это давление может варьироваться в зависимости от области применения, но часто составляет от 500 до 1000 фунтов на квадратный дюйм газообразного азота.

Без гидравлической жидкости в системе полость заполняется всей камерой.Когда гидравлический источник присоединен и давление в гидроаккумуляторе превышает давление, резиновый баллон действует как гидравлическая пружина, поглощая ударные волны в гидравлической системе сверх давления статического аккумулятора.

Использование баллонных аккумуляторов

Многие дома используют гидроаккумуляторы в своих системах водоснабжения, чтобы остановить «гидравлический удар» — этот лязг, который вы можете услышать, когда вы слишком быстро закрываете водяной клапан. Аккумулятор поглощает этот удар в воде.

В предыдущем примере поворота крана комбинация зубьев мотор-редуктора и насоса вызывает вибрацию, ощущаемую в конце нагрузки. Часто некоторые хорошо размещенные шланги высокого давления между всеми жесткими трубками в гидравлической системе выполняют ту же задачу, что и аккумулятор.

Таким образом, баллонный аккумулятор отлично поглощает удары.

Поршневые гидроаккумуляторы

Второй распространенный тип гидроаккумулятора — поршневой гидроаккумулятор.Это устройство обычно предназначено для хранения энергии и выделения этой энергии по запросу.

Поскольку это обычно не устройство мгновенного действия, количество энергии поглощается перемещением поршня в длинной трубке, где «поршень» используется для сжатия газообразного азота.

Это сжатие вызывает повышение давления газа выше начального и, таким образом, сохраняет энергию до тех пор, пока не откроется клапан, позволяя сжатому газу азота толкать поршень вниз по трубке.Это, в свою очередь, заставляет гидравлическую жидкость выходить из трубы и проявлять энергию.

Использование поршневых гидроаккумуляторов

Возвращаясь к примеру, который мы использовали ранее о необходимости опустить шасси, гидроаккумулятор должен иметь достаточный ход, чтобы переместить сложенное шасси из поднятого и заблокированного положения в нижнее и заблокированное положение.

Длина и диаметр гидроаккумулятора должны как минимум соответствовать объему, необходимому для удлинения шестерни с запасом прочности.Также должно быть достаточное давление со стороны системы, чтобы шестерня зафиксировалась на месте в нижней части хода.

Поскольку гидроаккумулятор поршневого типа является динамическим устройством, поршню необходимо будет быстро перемещаться по трубке, не задевая трубку. В отличие от баллонного аккумулятора, поршневой тип потребует динамических уплотнений на поршне, чтобы он мог поддерживать давление азота в динамическом состоянии без утечки азота на гидравлическую сторону.

Это немного сложнее, чем мочевой пузырь, который представляет собой одинарную мембрану.

Поршень должен иметь возможность быстро перемещаться с низким коэффициентом трения и обычно требует какого-либо резинового контакта, чтобы удерживать газообразный азот от утечки в гидравлическую систему.

Уплотнения аккумулятора Eclipse

В компании Eclipse наши инженеры по уплотнению разрабатывают уплотнение Q, в котором используется тефлоновый элемент в качестве поршневого уплотнения, с комбинацией резиновых активизаторов и X-образного кольца в середине тефлонового уплотнения поршня, чтобы остановить поток газа через него. на гидравлическую сторону.

Эта комбинация обеспечивает контакт резины с азотом. Установка X-образного кольца в тефлоновое уплотнение снижает усилие X-кольца на отверстии, сводя трение и нагрев к минимуму.

Набор тефлоновых компенсационных колец с обеих сторон уплотнения Q позволяет поршню «плавать» без задиров на отверстии трубки. В этой конструкции не должно быть боковой нагрузки, а центрирование поршня в отверстии защищает уплотняемую поверхность от царапин, которые могут привести к утечке азота.

Уплотнения Eclipse в современных самолетах

Подобно гидроаккумуляторам, еще одно важное уплотнение гидравлической системы можно найти в самолетах. Эта система управляет тормозами, подвеской, приводами закрылков, шасси и т. Д. Эти системы подвергаются экстремальным нагрузкам, особенно во время взлета и посадки.

Типы специальных уплотнений, которые наши специалисты по уплотнениям создают для гидравлических систем самолетов, изготавливаются из прочного политетрафторэтилена, также известного как PTFE, или под его домашним названием Teflon.

Подробнее о роли уплотнений Eclipse в авиастроении>

Мембранные баки для водоснабжения. Гидроаккумулятор и автоматика для систем водоснабжения частного дома

Укажите доп. СКИДКИ
у наших менеджеров

Модели цистерн Артикул Цена розничная
Zilmet WATER-PRO 5 л, 10 Br (0 +99 C) ZILMET11A0000514 1700
Zilmet WATER-PRO 8 л, 10Br (0 +99 C) ZILMET11A0000811 1860
Zilmet WATER-PRO 12 л, 10Br (0 +99 C) ZILMET11A0001210 2130
Zilmet WATER-PRO 18 л, 10Br (0 +99 C) ZILMET11A0001817 2 510
Zilmet WATER-PRO 24 л, 10 руб (0 +99 C) ZILMET11A0002419 2750

Напорные мембранные баки для воды марки Reflex

Гидравлические баки — это специализация еще одного партнера нашего проекта, компании Reflex.Технология, на которой специализируется Reflex, — это гидропневматические резервуары для хранения. Reflex разрабатывает эти установки для систем водяного и пожаротушения. Простота монтажа, эксплуатации и последующего обслуживания — обязательные характеристики, которые выделяют гидроаккумуляторы для систем водоснабжения Reflex. Каждый расширительный бак изготовлен из нержавеющей стали.

Под этой торговой маркой выпускаются накопительные водонагреватели для водоснабжения. Они завоевали не меньшую популярность, чем аналогичная техника Grundfos.Сегодня большинство стран стараются в больших количествах закупить расширительные мембранные баки Grundfos, Reflex для систем отопления и водоснабжения. Цена на устройства невысока, при этом потребителю предоставляется классический уровень качества.

Такая техника, как накопительный бак для горячей воды Reflex 100 л и другие модели, успела стать классикой в ​​нашей стране. Россия — еще одно государство, где по степени распространения устройства Reflex напоминают гидроаккумуляторы Grundfos.Стоимость мембранных расширительных баков минимальна. При этом широким спектром свойств обладают горизонтальные или вертикальные мембранные резервуары в системе водоснабжения. для воды Reflex.

Reflex — среди мировых лидеров

Расширительные бачки

Reflex, прайс-лист которых самый демократичный в Европе, заслужили высокую степень доверия и продолжают его завоевывать. Итак, гидропневматические резервуары Reflex для систем питьевого водоснабжения уже эквивалентны по своей потребности устройствам Grundfos.

На аналогичном уровне у этих компаний также есть продажи произведенного оборудования. Причина, побуждающая к покупке мембранных гидроаккумуляторов для систем водоснабжения, гидроаккумуляторов Reflex — цена. Стоимость танка этой марки привлекает российских потребителей так же, как и датские устройства. Российская столица и другие центры наиболее интенсивно приобретают напорные гидробаки Grundfos, Reflex для воды и другие центры.

Опыт РусНасос показал: на высоком уровне и производительность таких устройств, как мембранные аккумуляторы для водоснабжения Reflex.Верным признаком качества устройств является желание клиентов, проверявших приобретаемую продукцию в действии, купить гидробак той же марки (особенно популярен накопительный бак на 500 л, 1000 л).

Для оптимизации отопления

Замкнутый цикл нагрева — еще одна система, которую Reflex обслуживает профессионально. Резервуары для хранения воды из нержавеющей стали для горячего водоснабжения и других целей сегодня описывают ресурсы, такие как веб-сайт, каталог. Баки Reflex при работе вместе с независимым датчиком надежно защищают систему отопления от недопустимого повышения температуры.

IN модельного ряда компаний — расширительные баки для котлов, водонагреватели. Нержавеющие резервуары для хранения воды отличаются разным объемом. Итак, классической популярностью пользуется расширительный бачок на 50 л, 100 л, 200 л, 1000 л. Объем расширительного бака подбирается согласно расчету, индивидуальному для каждой отдельной системы.

Технология производства Зилмет

Еще один партнер РусНасос — итальянская компания Zilmet, владеющая сетью заводов разной специализации.Расширительные баки гидроаккумуляторы Zilmet (Зилмет) изготовлены из прочной углеродистой стали. Теплообменники снабжены сменной мембраной, материал ее исполнения — бутилкаучук.

Разумная цена итальянской компании — важный фактор, который убеждает клиентов Zilmet покупать расширительные мембранные баки. Расширительный мембранный бак для холодной воды Zilmet Cal Pro всегда доступен потребителю.

«Итальянская классика»

Сегодня насос с гидроаккумулятором этой марки можно приобрести у нас на сайте.В модельном ряду Зилмет — гидроаккумулятор для воды 50л, 100л, наиболее удобный в эксплуатации. Зилмет одинаково успешно оптимизирует отопление и кондиционирование по всей России.

Для своих заказчиков проект «РусНасос» выбрал закрытые горизонтальные расширительные баки мембранного типа Ultra-Pro, Water-Pro, Cal-Pro в горизонтальном исполнении, герметичные и одинаково легко устанавливаемые на различных поверхностях.

Водоснабжение загородного дома без доступа к централизованной сети является краеугольным камнем проблемы — в таких случаях создание автономной системы.Одним из основных элементов в нем являются насос для подачи воды из источника, например, колодца и гидроаккумулятор с автоматикой, выполняющий одновременно несколько задач, основная из которых — поддержание давления в системе на определенном уровне.

Гидроаккумулятор и его роль в системе водоснабжения загородного дома

Конструктивно аккумулятор представляет собой герметичный контейнер из металла цилиндрической формы с установленной внутри мембраной, разделяющей внутреннее пространство на две части.

Для обеспечения и поддержания давления в системе на постоянном уровне гидроаккумулятор должен располагаться выше самой высокой точки отбора (то есть используется принцип работы водонапорных башен). Но современные установки в силу конструктивных особенностей могут нарушать законы физики и допускать установку гидроаккумулятора даже ниже любой из точек протяжки в доме. Таким образом, одним из самых популярных мест для установки являются цокольные этажи домов или подвалы. Когда насос работает, вода закачивается в водяную камеру, и во второй секции гидроаккумулятора создается избыточное давление.

В современных системах автономного водоснабжения используются два типа устройств:

  • мембранных установок. Они представляют собой емкости, разделенные мембраной на две неравные части: большую для воды, меньшую для воздуха;
  • моделей воздушных шаров. Конструктивно такой гидроаккумулятор состоит из двух элементов: непосредственно металлического бака, наполненного воздухом, и бака для воды, установленного внутри.
Аккумуляторы различаются и по другим параметрам: объем, который может варьироваться от 5 л до 1000 л и более, уровень давления, способ установки: напольный, настенный или горизонтальный и вертикальный.

Основные функции гидроаккумулятора в системе водоснабжения

Основная причина использования в системе водоснабжения насоса, комплекта автоматики и гидроаккумулятора заключается в том, что без них обеспечить комфортное использование воды в доме не получится. Если в этом контуре нет гидроаккумулятора, то при каждом открытии крана автоматически включается насос, а при одновременном наличии двух и более рабочих точек давление в каждой из них становится минимальным.Но если в системе присутствует гидроаккумулятор, именно ему отводится роль компенсатора давления в системе.

Основные функции гидроаккумулятора в системе водоснабжения (автономного или централизованного, для чего его использование также часто актуально) сводятся к нескольким пунктам:


  • стабилизация и поддержание давления в системе;
  • создание минимального водоснабжения дома на случай выхода из строя насоса, например, из-за отключения электроэнергии;
  • предотвращение (или опережение) гидроударов в результате резкого повышения давления в системе, которое может возникать по разным причинам, например, при резком увеличении мощности насоса.Последствия гидроудара в целом плачевны и требуют привлечения сервисных и аварийных служб, так как он может нарушить целостность системы или выйти из строя бытовой техники;
  • увеличен ресурс насоса и уменьшен износ его рабочих органов за счет исключения частых включений / выключений.

Принцип работы основан на том, что во время потребления воды давление в гидроаккумуляторе падает, регулирующая автоматика включает насос и в бак закачивается новый объем.Таким образом, количество включений будет зависеть от двух факторов: объема аккумуляторного бака и настойки, контролируемой реле.

Способы подключения аккумуляторов

Гидравлические аккумуляторы наиболее широко используются в системах автономного холодного водоснабжения. Типы насосов, с которыми они работают, влияют на выбор метода и схемы подключения. Как правило, для водопровода используются два типа.

В водоснабжении загородного дома за бесперебойную подачу отвечает автоматическая система, которая состоит из нескольких элементов: датчика уровня воды и реле давления, которые подключаются в связку «насос — гидронасос».Способ подключения зависит от типа насосной установки.

Подключение гидронасоса при использовании забойного погружного насоса всегда получается донным и производится с установкой обратного клапана, препятствующего вытеканию воды. Устанавливается либо непосредственно на насосе, либо в промежутке к гидроаккумулятору.

Если гидроаккумулятор, а также автоматика, состоящая из реле давления и датчика уровня, будет использоваться вместе с поверхностным насосом, то в этом случае подключение производится с помощью 5 выходного штуцера, который монтируется на напорный бак с резьбовым соединением.Также существует потребность в дополнительном контрольном устройстве — манометре, который вместе с реле уровня и давления устанавливается на арматуре. В связи с громоздкостью конструкции, а также необходимостью обеспечить управление приборами и нормальную работу манометра, подключение к резервуару в этом случае производится в верхней части.

Гидроаккумуляторы для систем водоснабжения от компании Альфатеп

При выборе гидроаккумулятора и особенно его объема важно учитывать мощность насосного оборудования, среднее рекомендуемое количество пусков в единицу времени и потребность в расходе воды.А для точных расчетов лучше всего обратиться к специалистам.

В интернет-магазине нашей компании «Альфатеп» вы можете не только выбрать и купить гидроаккумулятор, но и получить профессиональную консультацию — для этого вам необходимо позвонить или подойти в офис любого нашего филиала. Но, не выходя из дома, с помощью службы обратной связи вы также можете рассчитывать на полноценную квалифицированную помощь в вопросах водоснабжения загородного дома.

На сайте вы можете оформить заявку на покупку оборудования с доставкой на объект нашей транспортной службой.При отсутствии опыта монтажа систем водоснабжения и оборудования лучше всего воспользоваться услугами наших специалистов. Они качественно и быстро выполнят все необходимые монтажные работы и подключение оборудования.

0

Любая автономная система водоснабжения предусматривает принудительную подачу воды и развод жидкости по системе трубопроводов.

В момент включения насосного оборудования, а также при его неравномерной работе из-за падения напряжения в электрических сетях происходит резкое изменение рабочего давления в системе, так называемый гидроудар. возможный.

Такая ситуация опасна как для насосов, так и для соединений, и приводит к быстрому износу оборудования.

Для поддержания равномерного уровня давления воды в автономной системе водоснабжения используются расширительные баки или гидроаккумуляторы.

Кроме того, расширительный бачок продлевает срок службы насоса за счет более редкого включения, так как некоторое время вода может попадать в систему прямо из него.

Наряду с защитной функцией эти устройства служат дополнительным резервуаром для воды.Их используют как в системах с питьевой водой, так и в системах технического водоснабжения.

Конструктивно расширительный бак представляет собой металлическую емкость, внутренне разделенную эластичной мембраной на две части, образно говоря, «мокрую» и «сухую». В один из них поступает вода из насоса, в другой закачивается азот и поступает воздух.

Когда давление в трубах падает, оно падает в «мокрой» части резервуара, мембрана сжимается, вытесняя воду в систему.Подача воды из-за размеров бака попадает в трубы и какое-то время обеспечивает подачу воды при выключенном насосе.

По мере потребления жидкость в мембранном баке заканчивается и срабатывает датчик давления. Насос включается, вода снова заполняет «мокрую» часть бака, она расширяется, и при достижении определенного давления в системе насос отключается. Цикл повторяется снова.

Нижнее и верхнее значения давления, при которых включается и выключается насос, задаются с учетом параметров конкретной системы водоснабжения.

Воздушная часть гидроаккумулятора сообщается с атмосферой через клапан. Когда бак наполняется водой, мембрана гидроаккумулятора расширяется, и воздух выходит наружу. С потоком воды из бака она снова попадает в «сухую» часть и заполняет объем.

Эффективность гидроаккумулятора зависит от исправности воздушного клапана.

Общая схема устройства

На рынке представлены два типа гидроаккумуляторов для систем водоснабжения:

  1. с плоской диафрагменной мембраной;
  2. со сменной мембраной баллонного типа.

Бак первого типа имеет жестко закрепленную по всему периметру мембрану, разделяющую емкости для воды и воздуха. Водный отсек окрашен стойкой краской.

Недостатком данной конструкции является то, что она имеет прямой контакт воды с металлом, что приводит к коррозии.

Бак со сменной мембраной имеет внутренний резиновый бак. Он более долговечен, к тому же в таких гидроаккумуляторах исключено загрязнение воды ржавчиной.Мембрана герметично соединена с горловиной корпуса фланцем, закрепленным на болтах.

Следует иметь в виду, что эксплуатация цистерны этого типа приведет к затратам; потребуется покупка сменных мембран.

На некоторых моделях резервуаров большого объема конструкция дополнена автоматическим вентиляционным отверстием. Он позволяет удалить из водного отсека воздух, который попадает в него из труб, скапливается в верхней части и мешает полноценной работе оборудования.

Подбор мембранного бака в соответствии с параметрами водопровода

Система холодного водоснабжения

Для системы питьевого водоснабжения предпочтительно использовать бак со сменной мембраной. Он может быть изготовлен из натурального или синтетического каучука с маркировкой EPDM, BUTYL или NATURAL. Эти материалы соответствуют всем санитарным нормам и прошли необходимую сертификацию.

Конструктивно резервуары делятся на вертикальные и горизонтальные.

Ни один из типов не имеет ощутимых преимуществ, поэтому при выборе руководствуются удобством расположения гидроаккумулятора в специально отведенном для его установки месте.

Выбор объема гидроаккумулятора производится исходя из расчета.

Это имеет значение:

  • Q — расчетное максимальное потребление воды, выраженное в м³ / ч.
  • Н — максимально допустимое количество пусков насоса в час, указанное в паспорте прибора. В случае потери данных можно взять значение из диапазона 10-15.

Минимально возможный объем мембранного бака определяется по формуле:

  • V = 2Q / N с округлением в большую сторону.

Например, расход воды не превысит 4,5 м³ / ч. Насос следует включать 12 раз в час.

Тогда V = 2 × 4,5 / 12 = 0,75 м³, или 750 литров. Итак, вы можете установить резервуар, превышающий этот объем.

Иногда устанавливают не один, а два или несколько мембранных баков в одной системе. В этом случае убедитесь, что уровень давления воздуха в них одинаковый.

Следует разделять среднесуточные и пиковые значения. В формуле используется пиковое значение, характеризующее максимальную нагрузку в сети.

Для примерного расчета водозабора на этапе проектирования необходимо учитывать количество проживающих и гостей, интенсивность водопользования, наличие ванны, душа, стиральной и посудомоечной машины.

В среднем семья из 4 человек потребляет 800 литров воды в день.

Система горячего водоснабжения

Возможно использование как резервуаров со сменной мембраной, так и с диафрагмой. Маркировка материала мембраны EPDM или BUTYL.Все эти материалы выдерживают эксплуатацию при температуре до +100 градусов и не теряют эластичности.

Объем гидроаккумулятора для горячей воды рассчитывается иначе, чем для холодной, так как он принимает на себя избыточный объем жидкости, возникающий из-за нагрева.

  • C — общий объем воды в водонагревателе
  • Коэффициент теплового расширения для рабочей температуры воды 0,0121
  • P min — минимальное начальное абсолютное давление в расширительном баке
  • P max — максимально возможное абсолютное давление в расширительном баке, измеряемое в барах.

Формула расчета выглядит так:

  • В = С × 0,0121 / (1- P мин / P макс)

Производители

На российском рынке представлены мембранные резервуары для холодного и горячего водоснабжения различного производства. Познакомьтесь поближе с самыми популярными и распространенными именами.

Торговая марка Reflex Winkelmann GmbH, Германия.

Продукция отличается немецким качеством и достаточно высокой стоимостью. Для потребителя имеет значение долговечность конструкции и износостойкий состав материала мембраны.

Расширительные баки для систем холодного и горячего водоснабжения известны на рынке:

  • Reflex D, от 8 до 33 л.,
  • Reflex DE, от 60 до 600 литров.

Серия отличается наличием сменной мембраны, антикоррозийной обработкой внутренней поверхности бака.

Российский бренд, принадлежащий компании «Импульс».

Производит отечественные гидроаккумуляторы, аналог бренда Aquasystem. Благодаря использованию импортных компонентов, продукция хорошо зарекомендовала себя.

Компания предлагает широкий модельный ряд расширительных баков для холодной и горячей воды.

Корпуса гидроаккумуляторов Wester изготовлены из высококачественной углеродистой стали; Эти баки тяжелее аналогичных по объему и оснащены эластичной сменной мембраной из EPDM. Срок службы выдерживает до 100 000 циклов. Исполнение бывает вертикальным и горизонтальным.

Эта итальянская компания по праву считается мировым лидером среди производителей мембран и аккумуляторов.

В линейке этого производителя особенно качественная и долговечная серия емкостей для холодного и горячего водоснабжения с корпусами из нержавеющей стали INOX-PRO. Его отличает стальной цвет корпуса.

Серия ULTRA-PRO, также для холодной и горячей воды, включает расширительные баки со сменной диафрагмой. Доступны в горизонтальном или вертикальном исполнении объемом от 24 до 100 литров.

Бренд компании «Aquasystem S.r.l.», Италия.Танки этой компании давно известны российскому потребителю и зарекомендовали себя с хорошей стороны.

Гидроаккумуляторы серии «Аквасистема»:

  • ВА — от 8 до 18 л.,
  • AR — от 8 до 35 литров.

предназначен для установки непосредственно на оборудование.

Кроме них серийно выпускаются

  • ВАО, от 18 до 300 л., Горизонтальный, с площадкой для помпы,
  • VAV, емкостью от 50 до 5000 л, вертикальный, для напольной установки.

Материал резервуара — прочная углеродистая сталь. Фланец изготовлен из оцинкованной стали с пластиковой вставкой, изолирующей воду от цинкового покрытия.

Установка и подключение

При покупке резервуара следует оценить соответствие его размеров и конструкции параметрам помещения для его установки. Обычно это подвал или подсобное помещение.

Важно:

  • в помещении, где будет установлен бак, никогда не должно быть отрицательной температуры;
  • должно быть предоставлено достаточно места для возможного ремонта и обслуживания;
  • дверной проем должен соответствовать размеру бака.

Установка гидроаккумулятора в водопровод частного дома осуществляется по следующей схеме.

→ → → реле давления с манометром → ответвление к мембранному баку → шаровой кран → к потребителю.

Учитываются следующие моменты:

  • Фильтры и обратные клапаны не допускаются на ответвлении, ведущем к резервуару.
  • На ответвлении должна быть установлена ​​запорная арматура с предохранителем от случайного перекрытия.
  • Если система подключена к водопроводу и служит для повышения давления, перед обратным клапаном устанавливается счетчик.

Ориентировочные цены на аккумуляторы

Актуальная информация на основе анализа стоимости различных аккумуляторов в интернет-магазинах.

Ассортимент расширительных баков позволяет подобрать для каждой автономной системы водоснабжения подходящую по емкости, надежности, простоте монтажа.

Что такое мембранный бак для водоснабжения?

Если коротко и просто, то гидроаккумуляторы (другое название мембранных баков) — это устройства, основное назначение которых — плавный контроль давления в системе водоснабжения.По внешнему виду это в основном металлические емкости.

Основное назначение

Чтобы более подробно разобраться, для чего именно нужен гидроаккумулятор, лучше всего коснуться некоторых нюансов в работе всей системы водоснабжения. Так что, по сути, при каждом включении насоса (то есть его включении) происходят довольно резкие перепады / «скачки» давления. Например, за несколько секунд значение может увеличиться от одной до трех атмосфер — это происходит при потреблении воды (т.е., в момент открытия крана).

Естественно, это плохой момент, потому что значительно сокращается не только ресурс работы помпы, но и других (кстати, не менее важных) элементов системы. Итак, если вы примете решение — купить мембранный резервуар для водоснабжения, то таких неприятностей не будет.

Почему? — ты спрашиваешь. Да, потому что теперь насос будет сначала перекачивать воду в резервуар / резервуар гидроаккумулятора, тем самым создавая определенный запас жидкости.А при повороте крана из него будет идти вода, и насос в это время будет бездействовать, но ровно до того момента, когда нужно будет снова наполнить бак.

Получается, что если использовать диафрагменные баки для водоснабжения, то давление будет расти гораздо медленнее, но временной интервал между моментами активного использования помпы значительно увеличится, что на практике существенно продлевает не только гарантию, но также и «послегарантийный» срок полезного использования.

Устройство и принцип действия

Во внутренней части бака / контейнера находится мембрана (кстати, именно поэтому эти устройства называются мембранными баками для систем водоснабжения), представляющая собой не что иное, как прочный мешок (из резины) с узким шея.

Мембрана соединяется с внутренними стенками с помощью обычного фланца. Стоит отметить, что этот компонент отличается максимальной герметичностью, а это полностью исключает возможность контакта как с окружающим воздухом, так и с водой.

Во время работы насоса жидкость под некоторым давлением постепенно заполняет емкость. При этом мембрана «расширяется» в размерах и, как следствие, сжимает воздух (на данный момент общий объем воды намного больше по площади, занимаемой воздухом).


В тот период времени, когда насос работает, показания давления увеличиваются очень плавно. В момент открытия водопроводного крана сильно сжатый воздух начинает серьезно давить на мембрану, тем самым вытесняя из нее жидкость (теперь воздушное пространство начинает увеличиваться, а объем воды, наоборот, уменьшается).

В итоге получается, что вода к нам поступает НЕ (!) Из-за повышенной работы насосного оборудования, а из-за давления воздуха. Когда давление падает до определенной точки (то есть до того момента, когда мембранный резервуар больше не может его создавать), насос «запускается» снова, и он запускается снова.

При правильной установке (и правильной настройке) мембранного бака проводится до 20 таких циклов в час — то есть полностью по стандарту бесперебойного водоснабжения.При этом экономия энергии, затрачиваемой на работу насоса, достигает 50%, а срок службы основных компонентов системы увеличивается минимум в 2 раза!

Гидроаккумулятор — незаменимый элемент водопровода. Расширительные мембранные баки, гидробаки, гидроаккумуляторы Reflex DE, N, NG, Zilmet Cal-Pro, Ultra-Pro, Water-Pro

0

Любая автономная система водоснабжения предусматривает принудительную подачу воды и развод жидкости по системе трубопроводов.

В момент включения насосного оборудования, а также в случае его неравномерной работы из-за падения напряжения в электрических сетях происходит резкое изменение рабочего давления в системе, так называемый гидроудар. возможный.

Эта ситуация опасна как для насосов, так и для соединений и приводит к быстрому износу оборудования.

Для поддержания постоянного уровня давления воды в автономной системе водоснабжения, расширительных баках или гидроаккумуляторах.

Кроме того, расширительный бак продлевает срок службы насоса за счет менее частого включения, так как некоторое время вода может поступать в систему прямо из него.

Эти устройства, помимо функции защиты, служат дополнительным резервуаром для воды. Применяются как в системах питьевого водоснабжения, так и в системах технического водоснабжения.

Конструктивно расширительный бак представляет собой металлическую емкость, разделенную изнутри эластичной мембраной на две части, образно говоря, «мокрую» и «сухую».Один из них содержит воду, поступающую из насоса, в другой закачивается азот и поступает воздух.

Когда давление в трубах падает, оно падает и во «влажной» части резервуара, мембрана сжимается, выталкивая воду в систему. Подача воды из-за размера бака поступает в трубы и обеспечивает подачу воды на некоторое время при выключенном насосе.

По мере израсходования прекращается подача жидкости в мембранный бак, и срабатывает датчик давления. Насос включается, вода снова заполняет «влажную» часть бака, она расширяется, и при достижении определенного давления в системе насос отключается.Цикл повторяется снова.

Нижнее и верхнее значения давления, при которых насос включается и выключается, задаются с учетом параметров конкретной системы водоснабжения.

Воздушная часть гидроаккумулятора сообщается с атмосферой через клапан. Когда бак наполняется водой, мембрана гидроаккумулятора расширяется, и воздух выходит наружу. Когда вода сливается из бака, она снова попадает в «сухую» часть и заполняет объем.

Эффективность гидроаккумулятора зависит от исправности воздушного клапана.

Общая схема устройства

На рынке представлены два типа гидроаккумуляторов для систем водоснабжения:

  1. с плоской диафрагменной мембраной;
  2. со сменной мембраной баллонного типа.

Резервуар первого типа имеет жестко закрепленную по всему периметру мембрану, разделяющую резервуары для воды и воздуха. Емкость для воды окрашена стойкой краской.

Недостатком данной конструкции является то, что происходит прямой контакт воды с металлом, что приводит к коррозии.

Бак со сменной мембраной имеет внутренний резиновый контейнер. Он более долговечный, к тому же в таких аккумуляторах исключено загрязнение воды ржавчиной. Диафрагма плотно соединена с шейкой корпуса через фланец на болтах.

Следует иметь в виду, что эксплуатация цистерны этого типа приведет к затратам; потребуется покупка сменных мембран.

В некоторых моделях больших резервуаров конструкция дополнена автоматическим воздухоотводчиком. Он позволяет удалить воздух из водного отсека, который попадает в него из труб, скапливается в верхней части и мешает полноценной работе оборудования.

Подбор мембранного бака в соответствии с параметрами системы водоснабжения

Система холодного водоснабжения

Для системы питьевого водоснабжения предпочтительно использовать бак со сменной мембраной.Он может быть изготовлен из натурального или синтетического каучука с маркировкой EPDM, BUTYL или NATURAL. Эти материалы соответствуют всем санитарным нормам и прошли необходимую сертификацию.

Цистерны конструктивно делятся на вертикальные и горизонтальные.

Ни один из типов не имеет ощутимых преимуществ, поэтому при выборе руководствуются удобством расположения гидроаккумулятора в специально отведенном для его установки месте.

Выбор объема гидроаккумулятора производится исходя из расчета.

Что важно:

  • Q — расчетный максимальный водозабор, выраженный в м³ / ч.
  • Н — максимально допустимое количество пусков насоса в час, указанное в паспорте прибора. Если данные потеряны, вы можете принять значение в диапазоне 10-15.

Минимально возможный объем мембранного бака определяется по формуле:

  • V = 2Q / N с округлением в большую сторону.

Например, расход воды не превысит 4.5 м³ / ч. Насос должен поработать 12 раз в течение часа.

Тогда V = 2 × 4,5 / 12 = 0,75 м³, или 750 литров. Это означает, что вы можете установить резервуар, превышающий этот объем.

Иногда в одной системе устанавливают не один, а два и более мембранных резервуара. В этом случае убедитесь, что уровень давления воздуха в них одинаковый.

Значения среднесуточного и пикового водозаборов следует разделять. В формуле используется пиковое значение, характеризующее максимальную нагрузку на сеть.

Для примерного расчета водозабора на этапе проектирования нужно учесть количество проживающих и гостей, интенсивность водопользования, наличие ванны, душа, стиральной и посудомоечной машины.

В среднем семья из 4 человек потребляет 800 литров воды в день.

Система горячего водоснабжения

Возможно использование как резервуаров со сменной мембраной, так и диафрагмы. Маркировка материала мембраны EPDM или BUTYL. Все эти материалы выдерживают эксплуатацию при температуре до +100 градусов и не теряют эластичности.

Объем гидроаккумулятора для горячей воды рассчитывается не так, как для холодной воды, так как он поглощает избыточный объем жидкости, образовавшейся в результате нагрева.

  • С — общий объем воды в водонагревателе
  • Коэффициент теплового расширения для температуры рабочей воды — 0,0121
  • Р min — минимальное начальное абсолютное давление в расширительном баке
  • P max — максимально возможное абсолютное давление в расширительном баке, измеренное в барах.

Формула расчета выглядит так:

  • В = С × 0,0121 / (1- P мин / P макс)

Производители

На российском рынке представлены мембранные резервуары для холодного и горячего водоснабжения различного производства. Рассмотрим подробнее самые популярные и распространенные имена.

Торговая марка Reflex Winkelmann GmbH, Германия.

Продукция отличается немецким качеством и довольно высокой стоимостью. Для потребителя важна долговечность конструкции и износостойкий состав мембранного материала.

Расширительные баки для систем холодного и горячего водоснабжения известны на рынке:

  • Reflex D, от 8 до 33 литров,
  • Reflex DE, от 60 до 600 л.с.

Серия отличается наличием сменной мембраны, антикоррозийной обработкой внутренней поверхности бака.

Российский бренд, принадлежащий компании «Импульс».

Выпускает отечественные гидроаккумуляторы аналог торговой марки Aquasystem. Благодаря использованию импортных комплектующих, продукция хорошо себя зарекомендовала.

Компания предлагает широкий ассортимент расширительных баков для холодного и горячего водоснабжения.

Корпуса аккумуляторов Wester изготовлены из высококачественной углеродистой стали, эти баки тяжелее аналогичных по объему, оснащены гибкой сменной мембраной EPDM. Срок службы позволяет выдерживать до 100 000 циклов. Исполнение вертикальное и горизонтальное.

Эта итальянская компания по праву считается мировым лидером среди производителей мембран и гидроаккумуляторов.

В линейке этого производителя особенно качественная и долговечная серия емкостей для холодного и горячего водоснабжения с корпусами из нержавеющей стали INOX-PRO. Отличается стальным цветом корпуса.

Серия ULTRA-PRO, также для холодной и горячей воды, включает расширительные баки со сменной диафрагмой. Доступны в горизонтальном или вертикальном исполнении объемом от 24 до 100 литров.

Бренд компании «Aquasystem S.r.l.», Италия. Танки этой компании давно известны российскому потребителю и зарекомендовали себя с хорошей стороны.

Гидроаккумуляторы серии «Аквасистема»:

  • ВА — от 8 до 18 л.,
  • AR — от 8 до 35 литров.

предназначен для установки непосредственно на оборудование.

Дополнительно к ним серия

  • ВАО, от 18 до 300 литров, горизонтальный, с площадкой для насоса,
  • VAV, от 50 до 5000 литров, вертикальный, для напольной установки.

Материал резервуара — прочная углеродистая сталь. Фланец изготовлен из оцинкованной стали с пластиковой вставкой, изолирующей воду от цинкового покрытия.

Установка и подключение

При покупке резервуара следует оценить соответствие его размеров и конструкции параметрам помещения для его установки. Обычно это подвал или подсобное помещение.

Важно:

  • в помещении, где будет установлен бак, никогда не должно быть отрицательной температуры;
  • должно быть достаточно места для возможного ремонта и обслуживания;
  • дверной проем должен соответствовать габаритам резервуара.

Установка гидроаккумулятора в водопровод частного дома осуществляется по следующей схеме.

→ → → реле давления с манометром → ответвление к мембранному баку → шаровой кран → к потребителю.

Учитываются следующие моменты:

  • Фильтры и обратные клапаны не допускаются на ответвлении, ведущем к резервуару.
  • Ветка должна быть оборудована запорными клапанами с предохранительным устройством для предотвращения случайного перекрытия.
  • Если система подключена к основному водопроводу и служит для повышения давления, то перед обратным клапаном устанавливается счетчик.

Ориентировочные цены на гидроаккумуляторы

Актуальная информация основана на анализе стоимости различных аккумуляторов в интернет-магазинах.

Ассортимент расширительных баков позволяет подобрать для каждой автономной системы водоснабжения подходящую по емкости, надежности, простоте монтажа.

Проверить доп. СКИДКИ
у наших менеджеров

Модели цистерн Номер для заказа Цена розничная
Zilmet WATER-PRO 5 л, 10Br (0 +99 С) ZILMET11A0000514 1700
Zilmet WATER-PRO 8 л, 10Br (0 +99 C) ZILMET11A0000811 1860
Zilmet WATER-PRO 12 л, 10Br (0 +99 C) ZILMET11A0001210 2130
Zilmet WATER-PRO 18 л, 10Br (0 +99 C) ZILMET11A0001817 2 510
Zilmet WATER-PRO 24 л, 10Br (0 +99 C) ZILMET11A0002419 2750

Баки напорные мембранные для воды марки Reflex

Гидравлические баки — это специализация еще одного партнера нашего проекта, компании Reflex.Технология, на которой специализируется Reflex, — это гидропневматические резервуары для хранения. Reflex разрабатывает эти устройства для систем водоснабжения и пожаротушения. Простота установки, эксплуатации и последующего обслуживания — обязательные характеристики, которыми наделяют гидроаккумуляторы для водных систем Reflex. Каждый расширительный бак изготовлен из нержавеющей стали.

Накопительные баки отопления для водоснабжения выпускаются под этой торговой маркой. Они завоевали не меньшую популярность, чем аналогичная техника Grundfos.Сегодня большинство стран стараются закупать крупными партиями Grundfos, расширительные мембранные баки Reflex для систем отопления и водоснабжения. Цена на устройства невысока, при этом потребителю предоставляется классический уровень качества.

Такое оборудование, как топливный бак Reflex на 100 л для горячей воды и другие модели, тоже стало классикой в ​​нашей стране. Россия — еще одно государство, где по степени распространения устройства Reflex напоминают аккумуляторы Grundfos. Стоимость мембранных расширительных баков минимальна.При этом перечень свойств, которыми обладают горизонтальные или вертикальные мембранные резервуары в системе водоснабжения, обширен. для Reflex воды.

Reflex входит в число мировых лидеров

Расширительные баки Reflex, цена на которые самая демократичная в Европе, достигли и продолжают завоевывать высокую степень доверия. Таким образом, гидропневматические резервуары Reflex для систем питьевого водоснабжения уже эквивалентны по своей потребности устройствам Grundfos.

На аналогичном уровне эти компании также продают свое оборудование.Причина, которая мотивирует приобретать мембранные гидробаки для систем водоснабжения, гидроаккумуляторы Reflex — цена. Стоимость гидробака этой марки привлекает российских потребителей так же, как и в случае с датскими приборами. Российская столица и другие центры интенсивнее всего приобретают мембранные напорные резервуары Grundfos, Reflex для воды.

Опыт «РусНасос» показал, что производительность таких устройств, как мембранные гидроаккумуляторы для водоснабжения Reflex, находится на высоком уровне.Верным признаком качества устройств является желание клиентов, проверивших купленную продукцию в действии, купить гидробак той же марки (особенно популярен накопительный бак на 500 л, 1000 л).

Для оптимизации отопления

Замкнутый цикл нагрева — еще одна система, профессионально обслуживаемая компанией Reflex. Водонагревательные накопительные баки из «нержавейки» для горячего водоснабжения и других целей сегодня описывают такие ресурсы, как сайт, каталог. При работе в паре с независимым датчиком баки Reflex надежно защищают систему отопления от недопустимого повышения температуры.

Модельный ряд компании включает расширительные баки для котлов, водонагреватели. Резервуары для хранения воды из нержавеющей стали отличаются разным объемом. Итак, популярный в классике расширительный мембранный бак на 50 л, 100 л, 200 л, 1000 л. Объем расширительного бака подбирается согласно расчету, который индивидуален для каждой отдельной системы.

Техника производства Зилмет

Еще один партнер РусНасос — итальянская компания Zilmet, владеющая сетью заводов разной специализации.Расширительные баки-гидроаккумуляторы Zilmet (Зилмет) изготовлены из прочной углеродистой стали. Теплообменники снабжены сменной мембраной, материал ее исполнения — бутилкаучук.

Разумная цена итальянской компании — важный фактор, который убеждает клиентов Zilmet покупать расширительные мембранные баки. Расширительный мембранный бак холодной воды Zilmet Cal Pro всегда доступен потребителю.

«Итальянская классика»

Сегодня насос с гидроаккумулятором этой марки можно приобрести у нас на сайте.В модельном ряду Zilmet есть гидроаккумулятор для воды 50л, 100л, наиболее удобный в использовании. Zilmet одинаково успешно оптимизирует отопление и кондиционирование помещений по всей России.

Для своих клиентов проект РусНасос выбрал закрытые расширительные баки мембранного типа Ultra-Pro, Water-Pro, Cal-Pro в горизонтальном исполнении, герметичные и одинаково легко устанавливаемые на различных поверхностях.

Водоснабжение загородного дома без доступа к централизованной сети — ключевая проблема — в таких случаях требуется автономная система.Одним из основных элементов в нем является насос для подачи воды из источника, например, колодца, и гидроаккумулятор с автоматикой, который одновременно выполняет несколько задач, основной из которых следует считать поддержание давления в системе. на определенном уровне.

Гидроаккумулятор и его роль в системе водоснабжения загородного дома

Конструктивно гидроаккумулятор представляет собой герметичную металлическую емкость цилиндрической формы с установленной внутри мембраной, разделяющей внутреннее пространство на две части.

Для обеспечения и поддержания давления в системе на постоянном уровне гидроаккумулятор должен располагаться выше самой высокой точки водозабора (то есть используется принцип работы водонапорных башен). Но современные установки в силу конструктивных особенностей позволяют нарушить законы физики и позволяют установить гидроаккумулятор даже ниже любой из точек водозабора в доме. Таким образом, одно из самых популярных мест для установки — в подвале или подвале дома.Когда насос работает, вода закачивается в водяную камеру, и во второй секции гидроаккумулятора создается избыточное давление.

В современных системах автономного водоснабжения используются два типа устройств:

  • мембранных установок. Они представляют собой емкости, разделенные мембраной на две неравные части: большую для воды, меньшую для воздуха;
  • моделей воздушных шаров. Конструктивно такой гидроаккумулятор состоит из двух элементов: непосредственно металлического бака, наполненного воздухом, и установленного внутри гидроцилиндра.
Аккумуляторы также различаются по другим параметрам: объем, который может варьироваться от 5 литров до 1000 литров и более, уровень давления, способ установки: напольный, настенный или горизонтальный и вертикальный.

Основные функции гидроаккумулятора в системе водоснабжения

Основная причина использования насоса, комплекта автоматики и гидроаккумулятора в системе водоснабжения заключается в том, что без них не получится обеспечить комфортное использование воды в доме. Если в этом контуре нет гидроаккумулятора, то при каждом открытии крана автоматически включается насос, а если одновременно работают две и более точки, то давление в каждой из них становится минимальным.Но если в системе есть гидроаккумулятор, именно ему отводится роль компенсатора давления в системе.

Основные функции гидроаккумулятора в системе водоснабжения (автономной или централизованной, для чего его использование также часто актуально) сводятся к нескольким пунктам:

  • стабилизация и поддержание давления в системе;
  • создание минимального водоснабжения дома на случай перебоев в работе насоса, например, из-за отключения электроэнергии;
  • предотвращение (или предупреждение) гидроудара, который является следствием резкого повышения давления в системе, которое может происходить по разным причинам, например, при резком увеличении мощности насоса.Последствия гидроудара обычно плачевны и требуют привлечения сервисных и аварийных служб, так как может быть нарушение целостности системы или выход из строя бытовой техники;
  • увеличение срока службы насоса и снижение износа его рабочих органов за счет исключения частых включений / выключений.

Принцип работы основан на том, что во время потребления воды давление в гидроаккумуляторе падает, регулирующая автоматика включает насос и в бак закачивается новый объем.Таким образом, количество запусков будет зависеть от двух факторов: объема аккумуляторного бака и регулируемых реле настойки.

Способы подключения гидроаккумуляторов

Гидроаккумуляторы наиболее широко используются в системах автономного холодного водоснабжения. Типы насосов, с которыми они работают, влияют на выбор способа и схемы подключения. Для водопровода, как правило, используется два типа.

В водоснабжении загородного дома за бесперебойную подачу отвечает автоматическая система, которая состоит из нескольких элементов: датчика уровня воды и реле давления, которые подключаются в связку насос-гидронасос.В этом случае способ подключения зависит от типа насосного агрегата.

Подключение гидронасоса при использовании погружного погружного насоса всегда оказывается нижним и производится с установкой обратного клапана, предотвращающего вытекание воды. Устанавливается либо непосредственно на насосе, либо в промежутке перед гидроаккумулятором.

Если гидроаккумулятор, а также автоматика, состоящая из реле давления и датчика уровня, будет использоваться вместе с поверхностным насосом, то в этом случае подключение выполняется с помощью 5-выходного штуцера, который устанавливается на гидроаккумулятор с помощью резьбового соединения.Также существует потребность в дополнительном контрольном устройстве — манометре, который вместе с реле уровня и давления устанавливается на арматуре. Из-за громоздкости конструкции, а также необходимости обеспечения контроля над приборами и нормальной работы манометра подключение к резервуару в этом случае производится в верхней части.

Гидроаккумуляторы для систем водоснабжения от компании «Альфатеп»

При выборе гидроаккумулятора и особенно его объема важно учитывать мощность насосного оборудования, среднее рекомендуемое количество пусков в единицу времени и потребность в расходе воды.А для точных расчетов лучше всего обратиться к специалисту.

В интернет-магазине нашей компании «Альфатеп» вы можете не только выбрать и купить гидроаккумулятор, но и получить профессиональную консультацию — для этого вам необходимо позвонить или обратиться в офис любого из наших филиалов. Но, не выходя из дома, с помощью службы обратной связи вы также можете рассчитывать на полноценную квалифицированную помощь в вопросах водоснабжения загородного дома.

На сайте вы также можете оформить заявку на покупку оборудования с доставкой на объект, осуществляемой нашей транспортной службой.При отсутствии опыта монтажа систем водоснабжения и установки оборудования лучше всего воспользоваться услугами наших специалистов. Они качественно и быстро выполнят все необходимые монтажные работы и подключение оборудования.

Что такое мембранный резервуар для подачи воды?

Если коротко и просто, то гидроаккумуляторы (другое название мембранных баков) — это устройства, основное назначение которых — плавная регулировка давления в системе водоснабжения. По внешнему виду это в основном металлические емкости.

основной пункт назначения

Чтобы более подробно разобраться, для чего именно нужен гидроаккумулятор, лучше всего коснуться некоторых нюансов в работе всей системы водоснабжения. Так что, по сути, каждый раз, когда насос приводится в действие (т.е. он включается), происходят довольно резкие перепады / «скачки» давления. Например, всего за несколько секунд значение может увеличиться от одной до трех атмосфер — это происходит во время потока воды (т.е. в момент открытия крана).

Естественно, это плохой момент, потому что значительно сокращается не только рабочий ресурс помпы, но и других (кстати, не менее важных) элементов системы. Итак, если вы решили купить мембранный резервуар для водоснабжения, то таких неприятностей больше не будет.

Почему? — ты спрашиваешь. Да, потому что теперь насос будет сначала перекачивать воду в бак / резервуар гидроаккумулятора, тем самым создавая определенный запас жидкости. А когда вы откроете кран крана, из него пойдет вода, и помпа в это время будет бездействовать, но ровно до того момента, когда резервуар нужно будет снова наполнить.

Получается, что если использовать для водоснабжения мембранные баки, давление будет расти намного медленнее, но значительно увеличится временной интервал между моментами активной работы помпы, что на практике значительно продлевает не только гарантию, но и а также «послегарантийный» срок полезного использования.

Устройство и принцип действия

Внутри резервуара / резервуара находится мембрана (кстати, именно поэтому эти устройства называются мембранными резервуарами для систем водоснабжения), представляющая собой не что иное, как прочный мешок (из резины) с узким горлышком. .

Мембрана соединяется с внутренними стенками с помощью обычного фланца. Стоит отметить, что этот компонент отличается максимальной герметичностью, а это полностью исключает возможность контакта, как с окружающим воздухом, так и с водой.

Во время работы насоса жидкость под некоторым давлением постепенно заполняет емкость. При этом мембрана «расширяется» в размерах и, как следствие, сжимает воздух (на данный момент общий объем воды намного больше по площади, занимаемой воздухом).


В течение того периода времени, когда насос работает, показания давления увеличиваются очень плавно. В момент открытия водопроводного крана сжатый воздух начинает серьезно давить на мембрану, тем самым вытесняя из нее жидкость (теперь воздушное пространство начинает увеличиваться, а объем воды, наоборот, уменьшаться).

В итоге получается, что вода к нам приходит НЕ (!) Из-за повышенной работы насосного оборудования, а за счет давления воздуха.Когда давление упадет до определенной точки (то есть до того момента, когда мембранный резервуар перестанет его создавать), насос «запускается» снова и запускается снова.

При правильной установке (и грамотной настройке) мембранного бака в час проводится до 20 таких циклов — то есть полностью по стандарту бесперебойного водоснабжения. При этом экономия электроэнергии, затрачиваемой на работу насоса, достигает 50%, а срок службы основных компонентов системы увеличивается минимум — аж в 2 раза!

главная »Системы отопления» Гидроаккумулятор — незаменимый элемент водопровода.Расширительные мембранные баки, гидробаки, гидроаккумуляторы Reflex DE, N, NG, Zilmet Cal-Pro, Ultra-Pro, Water-Pro

различных моделей гидроаккумулятор молоток гидроаккумулятор

резиновая диафрагма гидроаккумулятора ударного молотка Sb81

резиновая диафрагма гидроаккумулятора ударника

, найдите полную информацию о гидроаккумуляторе гидроаккумулятора, резиновую диафрагму SB81, гидроаккумулятор ударного молотка, диафрагму для гидравлического отбойного молотка для гидроаккумулятора Запасные части для выключателя, диафрагмы от поставщика уплотнений или производителя — Huamaoji Construction Machinery Trading (Beijing) Co., Ltd.


Гидравлическая мембрана или мембрана гидроаккумулятора молоткового молотка

Гидравлическая мембрана или мембрана гидроаккумулятора молотка для Toyo1400, найдите полную информацию о гидравлической мембране гидроаккумулятора молотка или мембране для Toyo1400, мембране для мембраны Toyo1400, мембране выключателя Гидравлический отбойный молоток от поставщика запчастей для строительной техники или производителя — Huamaoji Construction Machinery Trading


Отбойная мембрана, размыкающая мембрана напрямую от Huamaoji

Отбойная мембрана от Huamaoji Construction Machinery Trading (Пекин) Co., Ltd .. Поиск высококачественных производителей и экспортеров мембранных выключателей на.


Каковы причины выхода из строя молота

Как продлить срок службы гидромолота SB81. Прерывистость движения: существует три основных типа ситуаций, когда непрерывность движения плохая. Из-за закупорки маслопровода подача масла происходит неравномерно, и поршень не может получить стабильную мощность. Гидравлическая система гидравлического дробящего молота имеет некоторые проблемы, такие как недостаточное значение давления, неправильное направление


Китай Детали строительной техники Гидравлический экскаватор

Китай Детали строительной техники Экскаватор Гидравлический ударный молот, Подробнее о Китайском гидравлическом отбойном молотке, гидравлический Молоток от строительной техники Запчасти Экскаватор Гидравлический отбойный молоток Yantai Baicai Machinery Co., Ltd.


Механическая резиновая мембрана / мембрана для гидравлики

Механическая резиновая мембрана / мембрана для гидравлического отбойного молотка Мы являемся профессиональным поставщиком различного инженерного оборудования и транспортных средств, таких как экскаваторы и гидромолоты. Многолетний опыт в предоставлении продукции для отечественных профессиональных ремонтных заводов и на экспорт по всему миру позволяет нам быть более точными и надежными с точки зрения информации по уплотнительным изделиям


Резиновые механические диафрагмы / мембраны для гидравлики

Резиновые механические диафрагмы / мембраны для гидромолота Мы являемся профессиональным поставщиком различного инженерного оборудования и транспортных средств, таких как экскаваторы и гидромолоты.Многолетний опыт поставки продукции для отечественных профессиональных ремонтных заводов и экспорта по всему миру позволяет нам быть более точными и надежными с точки зрения информации по уплотнительным изделиям.


Komac KB3000 Мембранный выключатель мембраны-Koko Shop

Гидравлические уплотнения и уплотнения Комплекты для гидравлического молоткового отбойного молотка, гидравлического экскаватора, колесного погрузчика и экскаватора-погрузчика JCB. Детали гидромолота: поршень ударного действия, цилиндр, точка износа долота, натяжные болты и гайки, сквозной болт, боковой болт, верхняя втулка износостойких втулок, втулка передней головки, аккумулятор, мембранная резиновая мембрана, клапан, комплект для измерения расхода азота N2, Резина


Отбойный молоток Furukawa F5 F9 Мембрана гидроаккумулятора

Отбойный молоток Furukawa F5 F9 Уплотняющая мембрана мембраны аккумулятора F5 F9 для запасных частей гидравлического молота, найдите полную информацию о молотке отбойного молотка Furukawa F5 F9 Гидравлическая мембрана мембранного молотка Детали, Гидравлический молоток, Гидравлический молоток, Гидравлический молоток, Гидравлический молоток от Строительной техники


Китай Детали строительной техники Гидравлический экскаватор

Китай Детали строительной техники Экскаватор Гидравлический молот, Найти подробную информацию о Китай Гидравлический молот молоток, Гидравлический молот от Строительная техника Детали экскаватора гидравлического Ro Отбойный молоток ckYantai Baicai Machinery Co., Ltd.


Furukawa Rock Breaker Hammer F3 F6 Мембрана гидроаккумулятора

Furukawa Rock Breaker Hammer F3 F6 Накопительная чашка для запасных частей гидравлического молота, Найдите полную информацию о Furukawa Rock Breaker Hammer F3 F6 Аккумулятор eal Cup для запасных частей гидравлического молота Мембрана гидравлического молота, диафрагма гидравлического молота, диафрагма для гидравлического молота из конструкции


Роль аккумулятора в гидравлическом молоте-AXB

Для моделей AXB, BRK155 и выше все имеют аккумуляторы, а для BRK140 есть два типа, один с аккумулятор и один без аккумулятора.У гидромолота с аккумулятором сила удара будет немного больше. При установке / ремонте гидроаккумулятора люфта не обнаружено. В противном случае произойдет утечка азота, что приведет к низкой силе удара и повреждению диафрагмы гидроаккумулятора.


Качественные запасные части гидравлического отбойного молотка и гидравлический отбойный молоток

Гидравлический отбойный молоток

. Гидравлический отбойный молоток EB155 с диаметром шланга 1 1/4 дюйма, 155 мм, 2300 кг. Высокоэффективный экскаваторный бетонолом, долото, 53 мм, гидравлический отбойный молоток.Гидравлические грейферы для экскаваторов для дорожного строительства. Детали для деревянных гусеничных экскаваторов. Комплект уплотнений гидравлического отбойного молотка. Термостойкие детали молотка Atlas Copco ES-60 Hydraulic


Как справиться с тремором при работающем молотке

Сервис на месте, доставка своевременна, а модели укомплектованы, такие как SB50, SB70, SB81, SB121, SB100 и так далее. В наличии каждая модель дробильного молотка. Характеристики и функции различны, вы хотите узнать больше о молотковом молотке SB121, пожалуйста, нажмите здесь.Каков принцип работы гидромолота SB121


гидроаккумулятор молота, гидроаккумулятор

Вам доступен широкий выбор вариантов гидроаккумулятора молота, например новый. Вы также можете выбрать аккумулятор для гидравлического молота в Канаде, а также аккумулятор для гидравлического молота от 1 года, когда он недоступен, и аккумулятор для гидравлического молота от 3 месяцев, а также от того, нет ли аккумулятора гидравлического молота или египетский. Есть 674 поставщика, которые продают гидравлические молоты


Гидравлические молоты с новейшими технологиями

Гидравлические молоты для компактных экскаваторов являются идеальным инструментом для демонтажных и реставрационных работ.Высокая производительность благодаря системе рекуперации энергии. Гидравлический аккумулятор снижает колебания давления, обеспечивая стабильно высокий уровень энергии. Независимый от потока масла автоматический регулятор давления гарантирует стабильную работу.


Каковы причины выхода из строя молота

Как продлить срок службы гидромолота SB81. Прерывистость движения: существует три основных типа ситуаций, когда непрерывность движения плохая. Из-за закупорки маслопровода подача масла происходит неравномерно, и поршень не может получить стабильную мощность.Гидравлическая система гидравлического дробящего молота имеет некоторые проблемы, такие как недостаточное значение давления, неправильное направление


Качественные запасные части гидравлического отбойного молотка и гидравлический отбойный молоток

Гидравлический отбойный молоток

. Гидравлический отбойный молоток EB155 с диаметром шланга 1 1/4 дюйма, 155 мм, 2300 кг. Высокоэффективный экскаватор, бетонолом, долото, 53 мм, гидравлический домкрат. Гидравлические грейферы для дорожного строительства. Гидравлические грейферы для экскаваторов.Термостойкие детали молотка Atlas Copco ES-60 Гидравлический


Китай Детали строительной техники Гидравлический экскаватор

Китай Детали строительной техники Экскаватор Гидравлический отбойный молоток, Подробнее о Китай гидравлический отбойный молоток, Гидравлический молот от Строительная техника Детали Экскаватор Гидравлический отбойный молоток Yantai Baicai Machinery Co., Ltd.


Гидравлический отбойный молоток Soosan Sb50 Гидравлический отбойный молоток Экскаватор Лист

Гидравлический отбойный молоток Soosan Sb50 Молоток Экскаватор Экскаваторный молот, найдите полную информацию о Soosan Sb50 Гидравлический отбойный молоток Домкратный молот Экскаватор Гидравлический отбойный молоток, , Экскаваторный отбойный молоток, гидравлический отбойный молоток от поставщика гидравлических отбойных молотков или производителя — Yantai Shijin Machinery Co., Ltd.


Моделирование и моделирование гидравлического молота для втулочного клапана

В разных странах и компаниях его названия различаются, в основном это гидравлический молот, гидравлический ударный станок, гидравлический молот, гидравлический молот и т. Д. Согласно китайскому национальному стандарту, он называется гидроударом. Несмотря на разные названия, по сути, он представляет собой полную систему с регулирующим клапаном, поршнем и аккумулятором, который может


Китай Запасные части для гидромолота Гидравлический отбойный молоток

Китай Запасные части для отбойного молотка Гидравлический отбойный молоток с резиновым уплотнением Уплотнение F19 F-19 Мембрана гидроаккумулятора выключателя Hb15g. Подробная информация о мембране в Китае, деталях гидравлического выключателя можно найти в разделе Запасные части выключателя. Гидравлический резиновый уплотнительный колпачок молотка F19 F-19. Мембрана гидроаккумулятора выключателя Hb15gHandan Zhongye Machinery Manufacture Co., Ltd.


Гидромолоты по последнему слову техники

Гидромолоты для компактных экскаваторов — идеальный инструмент для сноса и реставрации. Высокая производительность благодаря системе рекуперации энергии. Гидравлический аккумулятор снижает колебания давления, обеспечивая стабильно высокий уровень энергии. Независимый от потока масла автоматический регулятор давления гарантирует стабильную работу.


Опции послепродажного обслуживания: восстановление молотов и отбойных молотков

007 · На гидравлических отбойных молотках, которые используют баллонный аккумулятор для помощи при ударе поршня, при выходе из строя резинового баллона производительность значительно снижается, и молот выходит из строя.И


Rockram PartsHAMMERDEPOT.COM

Hammer Depot имеет самые большие запасы качественных деталей для гидравлических молотов Rockram и насадок для этой очень популярной марки гидравлических молотов. Мы поставляем детали для большинства моделей гидравлических молотов Rockram, таких как цилиндры с передней головкой, втулки, поршни, рулевые тяги, сквозные болты, стержни штока, гидроаккумуляторы, комплекты уплотнений, диафрагмы, амортизаторы и многое другое.


Гидравлические аккумуляторы: HYDAC

Компания HYDAC Technology GmbH имеет более чем 50-летний опыт исследований и разработок, проектирования и производства гидроаккумуляторов.Сюда входят все гидропневматические аккумуляторы, от баллонных и поршневых аккумуляторов до мембранных аккумуляторов, а теперь также аккумуляторы с металлическими сильфонами для других областей применения.

Live Chat

Где и как применить гидроаккумуляторы

Аккумулятор — это накопитель энергии. Он сохраняет потенциальную энергию за счет сжатия сухого инертного газа (обычно азота) в контейнере, открытом для относительно несжимаемой жидкости (обычно гидравлического масла).Сегодня обычно используются два типа аккумуляторов. Первый — это баллонный тип (включая конструкции с диафрагмой), а второй — поршневой. В то время как существуют другие типы конструкций аккумуляторов, аккумуляторы сжатого газа, несомненно, являются наиболее распространенными.

Тип баллона использует сжимаемый газ, содержащийся в эластичном баллоне, установленном внутри резервуара. Оболочка действует как резервуар под давлением как для газа (в баллоне), так и для гидравлической жидкости. Баллон обеспечивает барьер между инертным газом и текучей средой для предотвращения перемешивания.В поршневом стиле используется цилиндр с плавающим поршнем. Цилиндр служит резервуаром под давлением как для газа, так и для жидкости, в то время как поршень обеспечивает барьер между газом и маслом для предотвращения перемешивания. (Обратите внимание, что кислород никогда не используется, так как он может быть взрывоопасным при смешивании с маслом под высоким давлением.)

Где используются аккумуляторы?

Аккумуляторы можно творчески применить в любом количестве ситуаций, в том числе:

  • Аварийная ситуация и безопасность: Аккумулятор, который постоянно находится под давлением, полезен в случае отключения электроэнергии, поскольку он может обеспечить поток и давление, необходимые для выполнения дополнительных функций или завершения цикла машины.
  • Гашение ударов или пульсаций: Аккумулятор можно использовать для смягчения скачков давления в результате внезапного закрытия клапана, пульсации насосов или реакции нагрузки на внезапное движение частей, подключенных к гидравлическим приводам.
  • Компенсация утечки: Аккумулятор может использоваться для поддержания давления и восполнения потери жидкости из-за внутренней утечки компонентов системы, включая цилиндры и клапаны.
  • Тепловое расширение: Аккумулятор может поглощать перепады давления, вызванные колебаниями температуры в замкнутой гидравлической системе.
  • Энергосбережение: Накопитель может использоваться в качестве дополнения к насосу во время пикового потребления, тем самым уменьшая размер необходимого насоса и двигателя. Аккумулятор заряжается во время сегментов с низкой потребностью во время цикла насоса, а затем разряжается во время частей с высокой потребностью в цепи.
  • Снижение шума: Аккумулятор эффективно снижает шум гидравлической системы, вызываемый предохранительными клапанами, пульсациями насоса, ударами системы и другими шумами, создаваемыми контурами.
  • Улучшенное время отклика: Аккумулятор (баллонного типа) имеет практически мгновенное время отклика, что позволяет очень быстро подавать жидкость на быстродействующие клапаны, такие как сервоприводы и пропорциональные механизмы, для повышения их эффективности.
Как работают аккумуляторы?

Аккумуляторы работают за счет значительной разницы в сжимаемости между газом и жидкостью. Благодаря конструкции баллона азот в баллоне обладает высокой сжимаемостью, в то время как гидравлическое масло на стороне жидкости корпуса составляет практически

.

несжимаемый.Баллон, содержащийся в кожухе, предварительно заполнен газообразным азотом до давления, рассчитанного на основе параметров системы и выполняемой работы. После предварительной зарядки баллон занимает почти весь объем оболочки. Отсюда работу аккумулятора можно разбить на три основных этапа:

  1. Когда гидравлический насос в системе включен, жидкость попадает в аккумулятор. Когда жидкость заполняет оболочку, начинается зарядка аккумулятора, поскольку азот в баллоне сжимается под давлением, превышающим его давление предварительной зарядки.Это источник накопленной энергии.
  2. Когда баллон сжимается из-за жидкости, заполняющей оболочку, он «деформируется» по форме, занимая меньше места в оболочке, в то же время давление в баллоне увеличивается. Эта «деформация» баллона прекращается, когда давление жидкости в системе и сжатого азота уравновешивается.
  3. Когда нижерасположенный контур требует потока, давление в системе жидкости падает, и накопленная жидкость выталкивается из корпуса гидроаккумулятора.Он возвращается в систему под давлением сжатого азота, давление которого теперь превышает давление жидкости. После завершения любой функции гидравлической системы, для которой был разработан гидроаккумулятор, цикл начинается заново с первого шага.

Одним из наиболее важных соображений при применении гидроаккумуляторов является расчет правильного давления предварительной зарядки для используемого типа гидроаккумулятора, выполняемых работ и рабочих параметров системы.Давление предварительной зарядки обычно составляет 80–90% минимального рабочего давления системы. Это гарантирует, что небольшое количество жидкости останется в гидроаккумуляторе, чтобы предотвратить удар баллона, диафрагмы или поршня о противоположный конец сосуда высокого давления, засорение выпускных клапанов или блокирование каналов для жидкости. Слишком высокое или слишком низкое давление предварительной зарядки может привести к повреждению или отказу аккумулятора. И наоборот, правильно спроектированный и обслуживаемый аккумулятор должен безотказно работать в течение многих лет.

Что мне нужно знать, чтобы определить размер и выбрать аккумулятор?

В зависимости от того, что должно делать аккумулятор, существует множество вопросов, формул и диаграмм, которые влияют на фактический размер, применение и размещение аккумуляторов. Эта статья предназначена для обзора работы и применения аккумулятора, а не для урока изотермического или адиабатического определения размеров. Пожалуйста, свяжитесь с вашим инженером по продажам RHM для получения конкретной помощи с определением размеров. Тем не менее, необходимо знать некоторые основные системные требования:

  1. Общий объем жидкости, необходимый для всех компонентов системы.
  2. Минимальное рабочее давление в системе.
  3. Максимальное рабочее давление в системе… .пиковая нагрузка и кратковременные «скачки».
  4. Рабочие температуры жидкости, включая окружающую, минимальную и максимальную.
  5. Время цикла машины / график, включая время «работы» и «восстановления».
  6. Спецификация жидкости.

С помощью этих основных параметров системы мы можем рассчитать надлежащее давление предварительной зарядки, размер аккумулятора, материалы баллона, тип аккумулятора и его размещение в системе.

Заключение: Итак, каковы преимущества использования аккумуляторов?

Правильно спроектированный контур гидроаккумулятора может дать много преимуществ для работы гидравлической системы. Ключевые среди них:

  • Более низкая стоимость установки системы : Гидравлическая система с гидроаккумулятором может уменьшить размер насоса и электродвигателя, что приводит к меньшему количеству используемого масла, меньшему резервуару и снижению охлаждающей способности.
  • Меньше утечек и затрат на техническое обслуживание : Способность снизить удары системы продлит срок службы компонентов, уменьшит утечку из соединений труб и минимизирует затраты на техническое обслуживание гидравлической системы.
  • Повышенная производительность : Малогабаритные аккумуляторы с низким моментом инерции могут обеспечить мгновенное время отклика для удовлетворения требований к пиковой нагрузке. Они также могут помочь в достижении постоянного давления в системах с использованием насосов переменной производительности для повышения производительности и качества.
  • Пониженный уровень шума : Уменьшенный размер насоса и двигателя в сочетании с амортизацией системы снижает общий уровень шума машины и приводит к повышению производительности оператора.
  • Гибкие подходы к проектированию : Широкий диапазон типов и размеров аккумуляторов, включая аксессуары, обеспечивает универсальный и простой в применении подход к проектированию.
  • Снижение затрат на электроэнергию : Экономия затрат до 33% достижима в высокопроизводительном промышленном оборудовании, использующем аккумуляторы.

Примечание : «Технические советы», предлагаемые Flodraulic Group или ее компаниями, представлены как удобство для тех, кто может их использовать, и не представлены в качестве альтернативы формальному обучению гидроэнергетике или профессиональной помощи в проектировании систем.

Гидроаккумулятор и автоматика для систем водоснабжения частного дома. Расширительные мембранные баки, гидробаки, гидроаккумуляторы Reflex DE, N, NG, Zilmet Cal-Pro, Ultra-Pro, Water-Pro

Что такое мембранный бак для водоснабжения?

Если коротко, то гидроаккумуляторы (другое название мембранных баков) — это устройства, основное назначение которых — плавный контроль давления в системе водоснабжения. По внешнему виду это в основном металлические емкости.

Основное назначение

Чтобы более подробно разобраться, для чего именно нужен гидроаккумулятор, лучше всего коснуться некоторых нюансов в работе всей системы водоснабжения. Так что фактически при каждом включении насоса (то есть его включении) происходят довольно резкие перепады / «скачки» давления. Например, за несколько секунд значение может увеличиться от одной до трех атмосфер — это происходит во время потребления воды (то есть в момент открытия крана).

Естественно, это плохой момент, потому что значительно сокращается не только ресурс работы помпы, но и других (кстати, не менее важных) элементов системы. Итак, если вы примете решение — купить мембранный резервуар для водоснабжения, то таких неприятностей не будет.

Почему? — ты спрашиваешь. Да, потому что теперь насос будет сначала перекачивать воду в бак / резервуар гидроаккумулятора, тем самым создавая определенный запас жидкости. А при повороте крана из него будет идти вода, а насос в это время будет бездействовать, но ровно до того момента, когда нужно будет снова наполнить бак.

Получается, что если использовать мембранные баки для водоснабжения, то давление будет расти намного медленнее, но существенно увеличится временной интервал между моментами активной работы помпы, что на практике существенно продлевает не только гарантию, но также и «послегарантийный» срок полезного использования.

Устройство и принцип действия

Во внутренней части бака / бака находится мембрана (кстати, именно поэтому эти устройства называются мембранными баками для систем водоснабжения), представляющая собой не что иное, как прочный мешок (из резины) с узким шея.

Мембрана соединяется с внутренними стенками с помощью обычного фланца. Стоит отметить, что этот компонент отличается максимальной герметичностью, а это полностью исключает возможность контакта как с окружающим воздухом, так и с водой.

Во время работы насоса жидкость под некоторым давлением постепенно заполняет емкость. При этом мембрана «расширяется» в размерах и, как следствие, сжимает воздух (на данный момент общий объем воды намного больше по площади, занимаемой воздухом).

В тот период времени, когда насос работает, показатели давления увеличиваются очень плавно. В момент открытия водопроводного крана сильно сжатый воздух начинает серьезно давить на мембрану, тем самым вытесняя из нее жидкость (теперь воздушное пространство начинает увеличиваться, а объем воды, наоборот, уменьшается).

В итоге получается, что вода к нам поступает НЕ (!) Из-за повышенной работы насосного оборудования, а из-за давления воздуха.Когда давление падает до определенной точки (то есть до того момента, когда мембранный резервуар больше не может его создавать), насос «запускается» снова, и он запускается снова.

При правильной установке (и правильной настройке) мембранного бака проводится до 20 таких циклов в час — то есть полностью по стандарту бесперебойного водоснабжения. При этом экономия энергии, затрачиваемой на работу насоса, достигает 50%, а срок службы основных компонентов системы увеличивается минимум в 2 раза!

Укажите доп. СКИДКИ
у наших менеджеров

Модели цистерн Артикул Цена розничная
Zilmet WATER-PRO 5 л, 10 Br (0 +99 C) ZILMET11A0000514 1700
Zilmet WATER-PRO 8 л, 10Br (0 +99 C) ZILMET11A0000811 1860
Zilmet WATER-PRO 12 л, 10Br (0 +99 C) ZILMET11A0001210 2130
Zilmet WATER-PRO 18 л, 10Br (0 +99 C) ZILMET11A0001817 2 510
Zilmet WATER-PRO 24 л, 10 руб (0 +99 C) ZILMET11A0002419 2750

Напорные мембранные баки для воды марки Reflex

Гидравлические баки — это специализация еще одного партнера нашего проекта, компании Reflex.Технология, на которой специализируется Reflex, — это гидропневматические резервуары для хранения. Reflex разрабатывает эти установки для систем водяного и пожаротушения. Простота монтажа, эксплуатации и последующего обслуживания — обязательные характеристики, которые выделяют гидроаккумуляторы для систем водоснабжения Reflex. Каждый расширительный бак изготовлен из нержавеющей стали.

Под этой торговой маркой выпускаются накопительные водонагреватели для водоснабжения. Они завоевали не меньшую популярность, чем аналогичная техника Grundfos.Сегодня большинство стран стараются в больших количествах закупать расширительные мембранные баки Grundfos, Reflex для систем отопления и водоснабжения. Цена на устройства невысока, при этом потребителю предоставляется классический уровень качества.

Такая техника, как накопительный бак для горячей воды Reflex 100 л и другие модели, успела стать классикой в ​​нашей стране. Россия — еще одно государство, где по степени распространения устройства Reflex напоминают гидроаккумуляторы Grundfos.Стоимость мембранных расширительных баков минимальна. При этом широким спектром свойств обладают горизонтальные или вертикальные мембранные резервуары в системе водоснабжения. для воды Reflex.

Reflex — среди мировых лидеров

Расширительные бачки

Reflex, прайс-лист которых самый демократичный в Европе, заслужили высокую степень доверия и продолжают его завоевывать. Итак, гидропневматические резервуары Reflex для систем питьевого водоснабжения уже эквивалентны по своей потребности устройствам Grundfos.

На аналогичном уровне у этих компаний также есть продажи произведенного оборудования. Причина, побуждающая к покупке мембранных гидроаккумуляторов для систем водоснабжения, гидроаккумуляторов Reflex — цена. Стоимость гидробака этой марки привлекает российских потребителей так же, как и в случае с датскими приборами. Российская столица и другие центры интенсивнее всего осваивают напорные гидробаки Grundfos, Reflex для воды.

Опыт РусНасоса показал: на высоком уровне и работоспособность таких устройств, как мембранные аккумуляторы для водоснабжения Reflex.Верным признаком качества устройств является желание клиентов, проверявших приобретаемую продукцию в действии, купить гидробак той же марки (особенно популярен накопительный бак на 500 л, 1000 л).

Для оптимизации отопления

Замкнутый цикл нагрева — еще одна система, которую Reflex обслуживает профессионально. Резервуары для хранения воды из нержавеющей стали для горячего водоснабжения и других целей сегодня описывают ресурсы, такие как сайт, каталог. Баки Reflex при работе вместе с независимым датчиком надежно защищают систему отопления от недопустимого повышения температуры.

В модельном ряду компании расширительные баки для бойлеров, водонагревателей. Нержавеющие резервуары для хранения воды отличаются разным объемом. Итак, классической популярностью пользуется расширительный бачок на 50 л, 100 л, 200 л, 1000 л. Объем расширительного бака подбирается согласно расчету, индивидуальному для каждой отдельной системы.

Технология производства Зилмет

Еще один партнер РусНасос — итальянская компания Zilmet, владеющая сетью заводов разной специализации.Расширительные бачки Аккумуляторы Zilmet (Зилмет) изготовлены из прочной углеродистой стали. Теплообменники снабжены сменной мембраной, материал ее исполнения — бутилкаучук.

Разумная ценовая политика итальянской компании — важный фактор, который убеждает клиентов Zilmet покупать расширительные мембранные баки. Расширительный мембранный бак для холодной воды Zilmet Cal Pro всегда доступен потребителю.

«Итальянская классика»

Сегодня насос с гидроаккумулятором этой марки можно приобрести у нас на сайте.В модельном ряду Зилмет — гидроаккумулятор для воды 50л, 100л, наиболее удобный в эксплуатации. Зилмет одинаково успешно оптимизирует отопление и кондиционирование по всей России.

Для своих заказчиков проект «РусНасос» выбрал закрытые горизонтальные расширительные баки мембранного типа Ultra-Pro, Water-Pro, Cal-Pro в горизонтальном исполнении, герметичные и одинаково легко устанавливаемые на различных поверхностях.

Водоснабжение загородного дома без доступа к централизованной сети — краеугольная проблема — в таких случаях требуется создание автономной системы.Одним из основных элементов в нем является насос для подачи воды из источника, например, колодца и гидроаккумулятора с автоматикой, выполняющий одновременно несколько задач, главная из которых — поддержание давления в системе на определенный уровень.

Гидроаккумулятор и его роль в системе водоснабжения загородного дома

Конструктивно гидроаккумулятор представляет собой герметичную емкость из металла цилиндрической формы с установленной внутри мембраной, разделяющей внутреннее пространство на две части.

Для поддержания и поддержания давления в системе на постоянном уровне гидроаккумулятор должен располагаться выше самой высокой точки отбора (то есть используется принцип работы водонапорных башен). Но современные установки в силу конструктивных особенностей позволяют нарушать законы физики и допускают установку гидроаккумулятора даже ниже любой из точек протяжки в доме. Таким образом, одно из самых популярных мест для установки — цоколь домов или подвалы.Когда насос работает, вода закачивается в водяную камеру, и во второй секции гидроаккумулятора создается избыточное давление.

В современных системах автономного водоснабжения используются два типа устройств:

  • мембранных установок. Они представляют собой емкости, разделенные перегородкой на две неравные части: большую для воды, меньшую для воздуха;
  • моделей воздушных шаров. Конструктивно такой гидроаккумулятор состоит из двух элементов: непосредственно металлического бака, наполненного воздухом, и бака для воды, установленного внутри.
Аккумуляторы различаются по другим параметрам: объем, который может варьироваться от 5 л до 1000 л и более, уровень давления, способ установки: напольный, настенный или горизонтальный и вертикальный.

Основные функции гидроаккумулятора в системе водоснабжения

Основная причина использования в системе водоснабжения насоса, комплекта автоматики и гидроаккумулятора заключается в том, что без них не удастся обеспечить комфортное водопользование в доме. Если в этом контуре нет гидроаккумулятора, то при каждом открытии крана автоматически включается насос, а при одновременном наличии двух и более рабочих точек давление в каждой из них становится минимальным.Но если в системе есть гидроаккумулятор, именно ему отводится роль компенсатора давления в системе.

Основные функции гидроаккумулятора в системе водоснабжения (автономного или централизованного, для чего его использование также часто актуально) сводятся к нескольким пунктам:

  • стабилизация и поддержание давления в системе;
  • создание минимального водоснабжения дома на случай выхода из строя насоса, например, из-за отключения электроэнергии;
  • предотвращение (или опережение) гидроударов в результате резкого повышения давления в системе, которое может возникать по разным причинам, например, при резком увеличении мощности насоса.Последствия гидроудара в целом плачевны и требуют привлечения сервисных и аварийных служб, так как он может нарушить целостность системы или выйти из строя бытовой техники;
  • увеличен ресурс насоса и уменьшен износ его рабочих органов за счет исключения частых включений / выключений.

Принцип работы основан на том, что во время потребления воды давление в гидроаккумуляторе падает, автоматика управления включает насос и в бак закачивается новый объем.Таким образом, количество включений будет зависеть от двух факторов: объема аккумуляторного бака и настойки, контролируемой реле.

Способы подключения аккумуляторов

Гидравлические аккумуляторы наиболее широко используются в системах автономного холодного водоснабжения. Типы насосов, с которыми они работают, влияют на выбор метода и схемы подключения. Как правило, для водопровода используются два типа.

В водоснабжении загородного дома за бесперебойную подачу отвечает автоматическая система, которая состоит из нескольких элементов: датчика уровня воды и реле давления, которые подключаются в связку «насос — гидронасос».В этом случае способ подключения зависит от типа насосной установки.

Подключение гидронасоса при использовании скважинного погружного насоса всегда оказывается донным и осуществляется с установкой обратного клапана, предотвращающего вытекание воды. Устанавливается либо непосредственно на насосе, либо в промежутке к гидроаккумулятору.

Если гидроаккумулятор, а также автоматика, состоящая из реле давления и датчика уровня, будет использоваться вместе с поверхностным насосом, то в этом случае подключение производится с помощью 5 выходного патрубка, который монтируется на гидроаккумулятор с помощью резьбового соединения.Также существует потребность в дополнительном контрольном устройстве — манометре, который вместе с реле уровня и давления устанавливается на арматуре. Ввиду громоздкости конструкции, а также необходимости обеспечения контроля за приборами и нормальной работы манометра подключение к резервуару в этом случае производится в верхней части.

Гидроаккумуляторы для систем водоснабжения от компании Альфатеп

При выборе гидроаккумулятора и особенно его объема важно учитывать мощность насосного оборудования, среднее рекомендуемое количество пусков в единицу времени и потребность в воде.А для точных расчетов лучше всего обратиться к специалистам.

В интернет-магазине нашей компании Альфатеп вы можете не только выбрать и купить гидроаккумулятор, но и получить профессиональную консультацию — для этого вам нужно позвонить или подойти в офис любого из наших филиалов. Но, не выходя из дома, с помощью службы обратной связи вы также можете рассчитывать на полноценную квалифицированную помощь в вопросах водоснабжения загородного дома.

На сайте вы также можете заполнить заявку на приобретение оборудования с доставкой на объект, осуществляемой нашей транспортной службой.При отсутствии опыта монтажа систем водоснабжения и оборудования лучше всего воспользоваться услугами наших специалистов. Они качественно и оперативно выполнят все необходимые монтажные работы и подключение оборудования.

0

Любая автономная система водоснабжения предусматривает принудительную подачу воды и развод жидкости по системе трубопроводов.

В момент включения насосного оборудования, а также при его неравномерной работе из-за падения напряжения в электрических сетях происходит резкое изменение рабочего давления в системе, так называемый гидроудар. возможный.

Такая ситуация опасна как для насосов, так и для соединений, и приводит к быстрому износу оборудования.

Для поддержания равномерного уровня давления воды в автономной системе водоснабжения используются расширительные баки или гидроаккумуляторы.

Кроме того, расширительный бачок продлевает срок службы насоса за счет более редкого включения, так как некоторое время вода может попадать в систему прямо из него.

Наряду с защитной функцией эти устройства служат дополнительным резервуаром для воды.Их используют как в системах с питьевой водой, так и в системах технического водоснабжения.

Конструктивно расширительный бак представляет собой металлическую емкость, внутренне разделенную эластичной мембраной на две части, образно говоря, «мокрую» и «сухую». В один из них поступает вода из насоса, в другой закачивается азот и поступает воздух.

Когда давление в трубах падает, оно падает в «мокрой» части резервуара, мембрана сжимается, вытесняя воду в систему.Подача воды из-за размеров бака попадает в трубы и какое-то время обеспечивает подачу воды при выключенном насосе.

По мере потребления жидкость в мембранном баке заканчивается и срабатывает датчик давления. Насос включается, вода снова заполняет «мокрую» часть бака, она расширяется, и при достижении определенного давления в системе насос отключается. Цикл повторяется снова.

Нижнее и верхнее значения давления, при которых включается и выключается насос, задаются с учетом параметров конкретной системы водоснабжения.

Воздушная часть гидроаккумулятора сообщается с атмосферой через клапан. Когда бак наполняется водой, мембрана гидроаккумулятора расширяется, и воздух выходит наружу. С потоком воды из бака она снова попадает в «сухую» часть и заполняет объем.

Эффективность гидроаккумулятора зависит от исправности воздушного клапана.

Общая схема устройства

На рынке представлены два типа гидроаккумуляторов для систем водоснабжения:

  1. с плоской диафрагменной мембраной;
  2. со сменной мембраной баллонного типа.

Бак первого типа имеет жестко закрепленную по всему периметру мембрану, разделяющую емкости для воды и воздуха. Водный отсек окрашен стойкой краской.

Недостатком данной конструкции является то, что она имеет прямой контакт воды с металлом, что приводит к коррозии.

Бак со сменной мембраной имеет внутренний резиновый бак. Он более долговечен, к тому же в таких гидроаккумуляторах исключено загрязнение воды ржавчиной.Мембрана герметично соединена с горловиной корпуса фланцем, закрепленным на болтах.

Следует иметь в виду, что эксплуатация цистерны этого типа приведет к затратам; потребуется покупка сменных мембран.

На некоторых моделях резервуаров большого объема конструкция дополнена автоматическим вентиляционным отверстием. Он позволяет удалить из водного отсека воздух, который попадает в него из труб, скапливается в верхней части и мешает полноценной работе оборудования.

Подбор мембранного бака в соответствии с параметрами водопровода

Система холодного водоснабжения

Для системы питьевого водоснабжения предпочтительно использовать бак со сменной мембраной. Он может быть изготовлен из натурального или синтетического каучука с маркировкой EPDM, BUTYL или NATURAL. Эти материалы соответствуют всем санитарным нормам и прошли необходимую сертификацию.

Конструктивно резервуары делятся на вертикальные и горизонтальные.

Ни один из типов не имеет ощутимых преимуществ, поэтому при выборе руководствуются удобством расположения гидроаккумулятора в специально отведенном для его установки месте.

Выбор объема гидроаккумулятора производится исходя из расчета.

Это имеет значение:

  • Q — расчетное максимальное потребление воды, выраженное в м³ / ч.
  • Н — максимально допустимое количество пусков насоса в час, указанное в паспорте прибора. Если данные потеряны, вы можете принять значение из диапазона 10-15.

Минимально возможный объем мембранного бака определяется по формуле:

  • V = 2Q / N с округлением в большую сторону.

Например, расход воды не превысит 4,5 м³ / ч. Насос следует включать 12 раз в час.

Тогда V = 2 × 4,5 / 12 = 0,75 м³, или 750 литров. Итак, вы можете установить резервуар, превышающий этот объем.

Иногда устанавливают не один, а два или несколько мембранных баков в одной системе. В этом случае убедитесь, что уровень давления воздуха в них одинаковый.

Следует разделять среднесуточные и пиковые значения. В формуле используется пиковое значение, характеризующее максимальную нагрузку в сети.

Для примерного расчета водозабора на этапе проектирования необходимо учитывать количество проживающих и гостей, интенсивность водопользования, наличие ванны, душа, стиральной и посудомоечной машины.

В среднем семья из 4 человек потребляет 800 литров воды в день.

Система горячего водоснабжения

Возможно использование как резервуаров со сменной мембраной, так и с диафрагмой. Маркировка материала мембраны EPDM или BUTYL.Все эти материалы выдерживают эксплуатацию при температуре до +100 градусов и не теряют эластичности.

Объем гидроаккумулятора для горячей воды рассчитывается иначе, чем для холодной воды, так как он принимает на себя избыточный объем жидкости, возникающий из-за нагрева.

  • C — общий объем воды в водонагревателе
  • Коэффициент теплового расширения для рабочей температуры воды 0,0121
  • P min — минимальное начальное абсолютное давление в расширительном баке
  • P max — максимально возможное абсолютное давление в расширительном баке, измеряемое в барах.

Формула расчета выглядит так:

  • В = С × 0,0121 / (1- P мин / P макс)

Производители

На российском рынке представлены мембранные резервуары для холодного и горячего водоснабжения различного производства. Познакомьтесь поближе с самыми популярными и распространенными именами.

Торговая марка Reflex Winkelmann GmbH, Германия.

Продукция отличается немецким качеством и достаточно высокой стоимостью. Для потребителя имеет значение долговечность конструкции и износостойкий состав материала мембраны.

Расширительные баки для систем холодного и горячего водоснабжения известны на рынке:

  • Reflex D, от 8 до 33 л.,
  • Reflex DE, от 60 до 600 литров.

Серия отличается наличием сменной мембраны, антикоррозийной обработкой внутренней поверхности бака.

Российский бренд, принадлежащий компании «Импульс».

Производит отечественные гидроаккумуляторы, аналог бренда Aquasystem. Благодаря использованию импортных компонентов, продукция хорошо зарекомендовала себя.

Компания предлагает широкий модельный ряд расширительных баков для холодного и горячего водоснабжения.

Корпуса гидроаккумуляторов Wester изготовлены из высококачественной углеродистой стали; Эти баки тяжелее аналогичных по объему и оснащены эластичной сменной мембраной из EPDM. Срок службы выдерживает до 100 000 циклов. Исполнение бывает вертикальным и горизонтальным.

Эта итальянская компания по праву считается мировым лидером среди производителей мембран и аккумуляторов.

В линейке этого производителя особенно качественная и долговечная серия емкостей для холодного и горячего водоснабжения с корпусами из нержавеющей стали INOX-PRO. Его отличает стальной цвет корпуса.

Серия ULTRA-PRO, также для холодной и горячей воды, включает расширительные баки со сменной диафрагмой. Доступны в горизонтальном или вертикальном исполнении объемом от 24 до 100 литров.

Бренд компании «Aquasystem S.r.l.», Италия.Танки этой компании давно известны российскому потребителю и зарекомендовали себя с хорошей стороны.

Гидроаккумуляторы серии «Аквасистема»:

  • ВА — от 8 до 18 л.,
  • AR — от 8 до 35 литров.

предназначен для установки непосредственно на оборудование.

Кроме них серийно выпускаются

  • ВАО, от 18 до 300 л., Горизонтальный, с площадкой для помпы,
  • VAV, емкостью от 50 до 5000 л, вертикальный, для напольной установки.

Материал резервуара — прочная углеродистая сталь. Фланец изготовлен из оцинкованной стали с пластиковой вставкой, изолирующей воду от цинкового покрытия.

Установка и подключение

При покупке резервуара следует оценить соответствие его размеров и конструкции параметрам помещения для его установки. Обычно это подвал или подсобное помещение.

Важно:

  • в помещении, где будет установлен бак, никогда не должно быть отрицательной температуры;
  • должно быть предоставлено достаточно места для возможного ремонта и обслуживания;
  • дверной проем должен соответствовать размеру бака.

Установка гидроаккумулятора в водопровод частного дома осуществляется по следующей схеме.

→ → → реле давления с манометром → ответвление к мембранному баку → шаровой кран → к потребителю.

Учитываются следующие моменты:

  • Фильтры и обратные клапаны не допускаются на ответвлении, ведущем к резервуару.
  • На ответвлении должна быть установлена ​​запорная арматура с предохранителем от случайного перекрытия.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
