Содержание

Приточный клапан на пластиковые окна – простое, но эффективное средство улучшения микроклимата

Изоляционные свойства ПВХ окон (при отсутствии принудительной системы вентиляции с поступлением свежего потока) являются причиной застоя в помещении переувлажненного воздуха. При его контакте с более прохладной поверхностью окна образуется конденсат и создается благоприятная среда для развития грибка. Препятствовать этому процессу может приточный клапан на окно.

Конструкция клапана-ручки для пластиковых окон отличается простотой: перед установкой фурнитуры в раме сверлятся отверстия под крепеж и проточные воздушные каналы. Со стороны улицы на воздухозаборник устанавливается фильтр, а со стороны помещения — защитная сетка и заслонка, регулирующая поток.

Особенности конструкции оконных приточных клапанов

Фактически оконный клапан представляет собой регулируемый канал, через который в помещение поступает воздух с улицы.

Приточный клапан на ПВХ окна монтируют непосредственно в металлопластиковом профиле путем высверливания или за счет удаления элементов, обеспечивающих плотное прилегание рамы. Чтобы с улицы в них не попадала пыль или насекомые – устанавливают наружный фильтр, который по мере загрязнения можно почистить, или заменить на новый. Он также защищается козырьком от воздействия осадков.

Конструктивно выделяют такие виды оконных приточных клапанов:

Фальцевые, обладают низкой пропускной способностью, но их установка возможна без демонтажа рамы;
Отличным решение для небольшого помещения будет клапан ручка, который можно легко установить на любую ПВХ раму. Его достоинство в удобном доступе и простоте обслуживания. Кроме того, он является прямоточным, что исключает вероятность замерзания каналов в зимнее время.
Щелевые клапаны проветривания для пластиковых окон также можно смонтировать на установленную раму, но благодаря увеличенному сечению канала в помещение поступает намного больше воздуха.
Для объемных помещений, требующих поступления большого количества свежего воздуха, идеальным вариантом является накладной клапан. Для его установки потребуется демонтаж рамы или же он заранее предусматривается в конструкции стеклопакета.

Пропускная способность клапана приточной вентиляции для пластиковых окон изменяется регулирующими устройствами. В некоторых моделях этот процесс автоматизирован, что не только удобно, но и дает возможность сразу установить комфортный режим. Ручная регулировка также широко используется благодаря своей простоте, но требуемый режим устанавливается опытным путем.

Установив на окна клапан для вентиляции, вы сразу ощутите положительные изменения в микроклимате помещения. Воздух станет значительно свежее, исчезнут посторонние запахи, а на окнах перестанет скапливаться влага. Если в доме находятся аллергики, то они первыми почувствуют это, отметив улучшение своего состояния.

Подобрать и купить нужный вам приточный вентиляционный клапан вы можете на специализированном сайте компании «Московский оконный сервис». Здесь представлен широкий ассортимент моделей от ведущих производителей, а цена приточного клапана на пластиковые окна одна из самых выгодных.

Монтаж клапана требует выполнения точных операций, обеспечивающих необходимый размер щели, а также качественное прилегание уплотнителей и других элементов конструкции. Поэтому установку должны делать только опытные профессионалы. Мы предлагаем вам установить клапан на окно и гарантируем надежную и эффективную работу этого вентиляционного устройства.

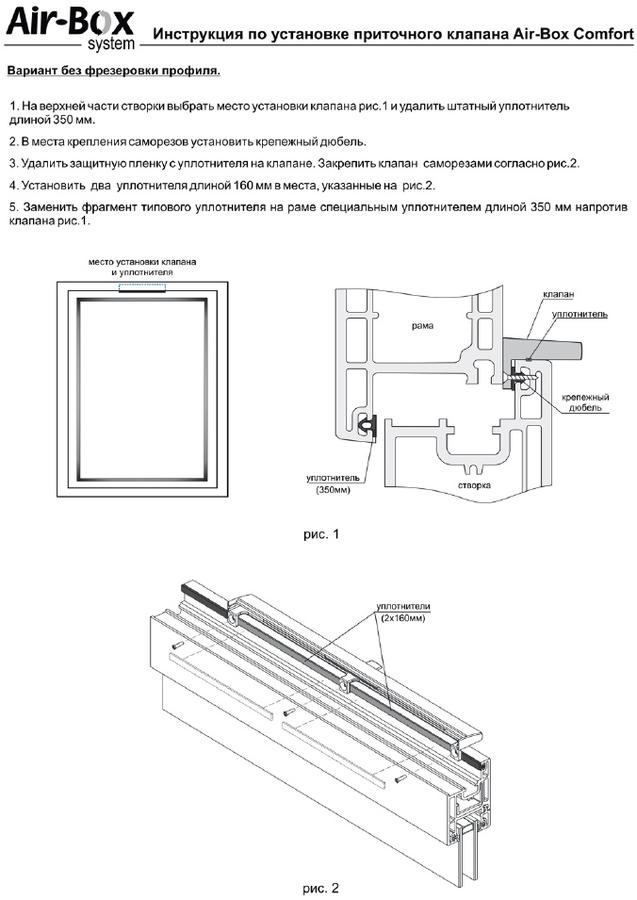

Клапан вентиляционный Air-Box Comfort

Пассивное оконное приточное устройство для установки на окна из ПВХ, принцип работы которого основан на разнице давлений внутри и снаружи помещения.

ВАЖНО! Приточные клапаны работают эффективно при гарантированной постоянной тяге в вытяжных каналах. В случае отсутствия тяги необходимо организовывать механическую постоянную вытяжную систему.

3000 ₽

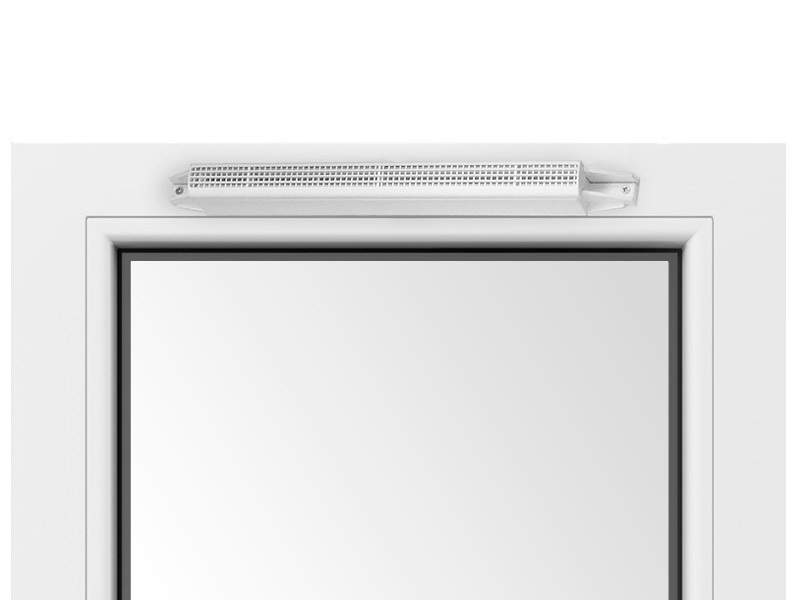

AERECO Клапан приточный EMM

Принцип действия приточного клапана основан на изменении проходного сечения в зависимости от уровня относительной влажности воздуха в помещении.

режим «автоматический» включается с помощью рычажка черного цвета – положение вниз. Этот режим подразумевает автоматическое регулирование подачи наружного воздуха в зависимости от уровня влажности внутреннего воздуха внутри помещения.
режим «минимального проветривания» включается с помощью рычажка черного цвета – положение вверх. Этот режим работы приточного клапана предназначен для снижения притока воздуха в случае сильных морозов и ветра, или «недотопа» из-за временного снижения мощности системы отопления.

6500 ₽

AERECO Клапан приточный акустический EHA2

Обеспечивает идеальную установку на большинство окон и рольставен. Использование высокоэффективных звукопоглощающих материалов, вместе со специальной проставкой и наружным козырьком, обеспечивает звукоизоляцию до 42 дБ. Специальный переключатель позволяет при необходимости вручную закрывать или открывать заслонку приточного устройства, что функционально дополняет систему гигрорегулирования, которой оснащено EHA2.

8500 ₽

Мастер приедет на специально — оборудованном автомобиле, где есть весь необходимый инструмент и запасные части. Ремонт не перенесется на другой день и не затянется.
Мастер произведет ремонт по ГОСТУ и требованиям производителей оконных комплектующих. По завершению работы, мастер оформит договор. С нами вы сможете забыть о некачественном ремонте.
На следующий день после ремонта, мы пришлем SMS, в котором предложим оставить отзыв. Все отзывы модерируются директором компании напрямую. Ваш отзыв не останется незамеченным.

30мобильных мастерских

в Москве и области Сегодня работают Иван Губик,

мастер-эксперт,
9 лет в компании

Прошел обучение и стажировку
Сертифицирован у производителей
Прошел курсы по работе с клиентами

Николай Уточкин,

мастер-эксперт,
5 лет в компании

Прошел обучение и стажировку
Сертифицирован у производителей
Прошел курсы по работе с клиентами

Руслан Коваленко,

мастер-эксперт,
8 лет в компании

Прошел обучение и стажировку
Сертифицирован у производителей
Прошел курсы по работе с клиентами

Султан Сергей,

мастер-эксперт,

9 лет в компании

Прошел обучение и стажировку
Сертифицирован у производителей
Прошел курсы по работе с клиентами

Выберите свой город на карте или в списке: Город АпрелевкаГород БалашихаГород БронницыГород ВидноеГород ВолоколамскГород ВоскресенскГород ВысоковскГород ГолицыноГород ДедовскГород ДзержинскийГород ДмитровГород ДолгопрудныйГород ДомодедовоГород ДубнаГород ЕгорьевскГород ЖелезнодорожныйГород ЖуковскийГород ЗарайскГород ЗвенигородГород ЗеленоградГород ИвантеевкаГород ИстраГород КашираГород КлинГород КоломнаГород КоролевГород КотельникиГород КрасноармейскГород КрасногорскГород КраснознаменскГород КубинкаГород КуровскоеГород Ликино-ДулевоГород ЛобняГород Лосино-ПетровскийГород ЛуховицыГород ЛыткариноГород ЛюберцыГород МожайскГород МытищиГород Наро-ФоминскГород НогинскГород ОдинцовоГород ОзерыГород Орехово-ЗуевоГород Павловский ПосадГород ПодольскГород ПротвиноГород ПушкиноГород ПущиноГород РаменскоеГород РеутовГород РузаГород СерпуховГород СолнечногорскГород Старая КупавнаГород СтупиноГород ТучковоГород ФрязиноГород ХимкиГород ЧерноголовкаГород ЧеховГород ШатураГород ЩелковоГород ЭлектрогорскГород ЭлектростальГород ЭлектроуглиГород ЯхромаРайон ВолоколамскийРайон ВоскресенскийРайон Дмитровский

Как установить приточный клапан? | Aereco

Приточные устройства (клапаны) являются важными компонентами механических (MEV), гибридных и естественных систем вентиляции.

Их установка должна быть выполнена идеально, чтобы гарантировать оптимальную работу.

Как установить приточное устройство в случае механической вентиляции?

Надлежащую вентиляцию обеспечивают приточные устройства, которые устанавливаются в сухих помещениях (спальня, кабинет и гостиная) и обеспечивают приток свежего воздуха снаружи, и вытяжные устройства, которые удаляют загрязненный воздух и устанавливаются в помещениях с повышенным уровнем влажности (кухня, ванная комната и туалет).

В зависимости от конфигурации жилого помещения, приточные устройства могут быть установлены на оконных рамах, рольставнях или вмонтированы в стену.

Установка приточных устройств для систем MEV может регулироваться законодательством в зависимости от страны.

Например, во Франции Статья 4 с поправками от 28 октября 1983 года устанавливает минимальные значения скорости воздушного потока, которые должны соблюдаться в случае установки гигрорегулируемых механических вентиляционных систем:


Кол-во сухих помещений	1	2	3	4	5	6	7
Минимальный расход воздуха в м3/ч	10	10	15	20	25	30	35

Таким образом, приточные устройства механической вентиляционной системы устанавливаются во всех сухих помещений в соответствии с нормами.

Установка приточных устройств на оконных рамах

Приточное устройство механической системы вентиляции состоит из клапана и наружного козырька.

Козырек защищает от попадания осадков в помещение. Наружный козырек должен крепиться таким образом, чтобы обеспечить водонепроницаемость.

Правильно сделанное технологическое отверстие обеспечивает нормативный приток воздуха. Основные моменты, касающиеся фрезеровки отверстия, приводятся ниже в настоящей статье.

Заслонки приточного устройства должны быть направлены вверх во избежание неприятных сквозняков. Если окно находится слишком близко к потолку или откосу, можно добавить проставку для горизонтального направления потока воздуха.

Фрезеровка технологического отверстия для крепления приточного клапана

Желательно, чтобы отверстие для приточного клапана, фрезеровалось оконной компанией в условиях производста. Аэродинамические и акустические характеристики приточных устройств систем вентиляции MEV зависят от размера отверстия (см. правильные размеры в технических характеристиках устройства). Отверстие фрезеруется в верхней и центральной части рамы так, чтобы приточное устройство находилось по центру окна.

Размеры отверстия

Большинству приточных устройств Aereco для окон требуется следующее отверстие, гарантирующее заявленный поток воздуха при заданном давлении (без снижения воздушного потока из-за размера отверстия). Состоящее из двух частей, такое отверстие рекомендуется для сохранения прочности окна. Также возможны другие варианты отверстий; размеры следует уточнить в технических паспортах.

Общие рекомендации

Следите за тем, чтобы отверстие было равномерным между козырьком и приточным клапаном без уменьшения размеров, чтобы приток воздуха был одинаковым вдоль всего отверстия (без снижения расхода воздуха)	Для некоторых окон может потребоваться дополнительный канал, чтобы обеспечить непрерывность притока воздуха от козырька до приточного устройства. Aereco предлагает специальный телескопический канал (E-TFR)
Соблюдайте размеры отверстия, указанные в инструкции по установке приточного устройства, чтобы гарантировать расчетный приток воздуха	Рекомендуется информировать пользователей о том, что для обеспечения достаточной вентиляции не следует блокировать приточные клапаны даже в холодное время года

Типы окон

Приточные устройства Aereco могут быть установлены на оконные профили из ПВХ, дерева или алюминия. Большинство профилей совместимы с приточными устройствами Aereco. В целом, приточное устройство для окон из ПВХ ничем не отличается от устройства для окон из дерева или алюминия.

Размещение приточного клапана

Расположение технологических отверстий должно быть выбрано так, чтобы не подвергать риску прочность конструкции окна. За исключением случаев, когда это невозможно, приточное устройство всегда следует располагать в верхней части окна, по нескольким причинам:

Воздух с улицы, холодный в зимнее время года, будет поступать постепенно и нагреваться в зоне потолка, что предотвратит дискомфорт находящихся в помещении людей.
Чувствительность гигрорегулируемого датчика к влажности в этом месте является оптимальной.
Воздух в помещении будет обновляться эффективнее, так как переток зачастую циркулирует по низу, через подрезы межкомнатных дверей.
Верхнее положение предотвращает попадание воды даже в случае сильного дождя.

Фрезеровка технологического отверстия

Процесс фрезеровки отверстий для крепления приточного клапана зависит от типа работы: во время процесса изготовления окна (на производстве) или на уже установленном окне.

В процессе производства окна:

Если окно изготавливается на производстве, то на этом этапе отверстие сделать легче с помощью профессионального станка, например, того, что изображен сбоку:

а уже установленных окнах:

Если окно, в котором должно быть размещено приточное устройство, уже установлено, отверстие не всегда возможно сделать с помощью фрезы. По возможности рекомендуется использовать станок, аналогичный тому, что применяется на заводе (см. предыдущий пункт). Когда использовать такую машину невозможно или она недоступна, для отверстий можно использовать другие инструменты.

Ниже представлены некоторые из возможных вариантов:

Процесс фрезеровки отверстия и установки приточного клапана и козырька на уже установленное окно:

Просверлите отверстие в самой верхней части окна, соблюдая размеры, указанные в инструкции по установке устройства. В зависимости от типа окна отверстие может быть просверлено в створке или в раме.
Закрепите основание с помощью винтов (некоторые приточные клапаны крепятся непосредственно на окне, без использования основания).
Зафиксируйте корпус приточного устройства на основании. Убедитесь, что приточное устройство хорошо прилегает к окну, без ненужных зазоров во избежание шумов и снижения притока воздуха.
Закрепите козырек на окне (наружной стороне) с помощью винтов. В зависимости от типа окна отверстие может быть профрезеровано на открывающейся створке или в раме.

Виды стандартных отверстий, выполненных на открывающейся створке (приточное устройство) и на фиксированной части (козырек) окна из ПВХ:

Примеры отверстий на различных оконных профилях:


Деревянный профиль: Приточное устройство (слева) и козырек (справа) установлены на открывающейся створке.	Профиль из ПВХ: Приточное устройство (слева) установлено на открывающейся створке. Козырек (справа) установлен на фиксированной части.

Установка приточных устройств механической системы вентиляции на рольставни

При установке приточных устройств на рольставни козырек не требуется. Наличие отверстий в рольставнях позволяет обеспечивать приток свежего воздуха.

Отверстие должно быть сделано профессионалом на внутренней вертикальной поверхности рольставней (размеры отверстия указаны в технических характеристиках EAH²). Просверленное отверстие должно проходить через изоляцию с выходом на корпус рольставней. Предлагается дополнительное приспособление для защиты от боковой утечки воздуха через секции корпуса рольставней.

Настенный монтаж приточного устройства механической системы вентиляции

Стеновое приточное устройство EHT состоит из корпуса приточного устройства, воздуховода и наружного козырька.

Данное устройство крепится в верхней части стены во избежание сквозняков, доставляющих дискомфорт, и с целью обеспечения правильной циркуляции воздуха в помещении.

В стене просверливается круглое отверстие. Приточное устройство крепится на воздуховод диаметром 100 мм. Существует также модель для отверстий диаметром 125 мм. Козырек крепится снаружи.

Техническое обслуживание

Для поддержания высокого качества воздуха и обеспечения его притока рекомендуется проводить регулярное техническое обслуживание (удаление пыли). Нерегулярное удаление пыли может привести к загрязнению приточных и вытяжных устройств и впоследствии оказать влияние на эффективность работы механической системы вентиляции.

Установка приточного клапана на платиковое окно в Ульяновске

С приходом в нашу жизнь пластиковых окон о хождении по дому в верхней одежде в холодное время года и с шарфами на шее для защиты от сквозняков мы благополучно забыли. Но вместе с таким благом современности пришло отсутствие естественной вентиляции помещения: через деревянные рамы воздух просачивался значительно сильнее, не говоря уже о наличии щелей в покосившихся от времени окнах. Как следствие, в комнатах снизился уровень кислорода в воздухе, уровень влажности стал выше нормы. В результате хозяева квартир все чаще сталкиваются с усталостью и появлением конденсата на окнах, иногда с наличием плесени в особо влажных помещениях.

Приточный клапан на пластиковые окна

Спасением от такого развития событий может стать установка приточного клапана на окно. Эта категория дополнительных элементов к пластиковым окнам и балконным дверям имеет различное техническое исполнение, но суть остается одна: приточный клапан на окно пропускает в комнату так необходимый для нормального функционирования организма свежий воздух, не образуя при этом сквозняка.

Установка клапана на пластиковые окна и возможность совершить ее самостоятельно зависит от типа элемента. Одни не требуют сверления оконной конструкции, другие без помощи мастера установить вряд ли получится. Существует несколько различных видов приточных клапанов, каждый обладает рядом достоинств и недостатков относительно друг друга.

С ручной регулировкой. Подача воздуха самостоятельно не регулируется, при изменении уровня углекислого газа в помещении из-за нахождения в комнате большего количества людей, чем обычно. Придется брать стул или стремянку и изменять положение аэроклапана самому, ведь устанавливается он в верхней части створки.
С автоматической регулировкой. С помощью датчика уровня влажности прибор в состоянии определить необходимый поток воздуха и меняет размер отверстия для вентиляции. Стоит он несколько дороже предыдущего варианта, зато в эксплуатации удобнее собрата.
К наиболее недорогим относятся фальцевые клапаны. Установка такого элемента обходится без демонтажа окна, ставится он вверху створки между ней и рамой. Воздух попадает в помещение через специальные отверстия, но не всегда в достаточном количестве для хорошей вентиляции. К плюсам можно отнести хороший уровень шумоизоляции.
Щелевые аэроклапаны бывают двух разновидностей: с одним или двумя блоками, когда второй расположен со стороны улицы. Демонтаж для установки такого приспособления также не требуется, а высокая пропускная способность позволяет этому виду клапанов занимать лидирующие позиции среди подобных конструкций.
Вместо обыкновенной ручки для открывания и закрывания окна можно использовать ручку с клапаном, в ней присутствует фильтр от уличной пыли. На внешний вид оконной конструкции это приспособление не влияет.
Накладные клапаны будут самыми эффективными, но требуют подгонки размеров окна под себя. Так что без снятия оконных элементов не обойтись, а шум с улицы будет поступать в комнату так же хорошо, как и свежий воздух. Поэтому они получили распространение в нежилых помещениях.

Плюсы и минусы приточных клапанов.

Какой бы ни пользовались разновидностью приточного клапана на окно, отзывы владельцев говорят приблизительно об одних и тех же недостатках и достоинствах. К плюсам можно отнести отсутствие сквозняков, как бывает при установке окна на микро проветривание, а также непрерывная подача воздуха в помещение и избавление от запотевания стекол и образования конденсата. Безоговорочным достоинством будет постоянный доступ обогащенного кислородом воздуха, что очень важно для жителей городов, проводящих в закрытом пространстве большую часть времени.

К недостаткам пользователи относят возможное замерзание в холодное время некоторых видов клапанов. Фильтры присутствуют не во всех вариациях, так что вместе со свежим воздухом в комнату может попадать уличная пыль. Регулировка ручного клапана заставляет делать много лишней работы владельцам механизма.

Потребность в свежем воздухе приточные клапаны могут не покрывать в полной мере, но без них ситуация в доме будет намного хуже. Приточный клапан на окно купить можно в нашей компании, а наши сотрудники помогут отдать предпочтение одной из конструкций и установят обновку в короткие сроки.

Как установить приточный клапан на пластиковые окна своими руками

Здравствуйте читатели моего блога! Речь сегодня пойдет о том как установить приточный клапан на пластиковые окна своими руками. Казалось бы дело не хитрое, но когда сталкиваешься с этой проблемой, приходится задуматься, а как правильно сделать, а какую подготовку выполнить, какие материалы подобрать. Таким образом, я решила, что данная статья будет кому-либо полезной, и посвящаю свои усилия этой тематике. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед тем как установить приточный клапан на пластиковые окна своими руками, а некоторые даже и после этого. Эта тема достаточно широка, ведь перед работой, необходима основательная подготовка, а как это сделать? И это отдельная тема. Обо всем этом очень подробно Вы сможете узнать в статье ниже.
Вентиляционный приточный клапан на пластиковые окна своими руками

Главная их функция – подача свежего воздуха в помещение, в то же время не нарушаются звукоизоляционные свойства окна.

Принцип работы приточного клапана

Обратите внимание, что конструкция идеально будет работать, только при наружной температуре ниже +5 градусов, ведь движение воздуха происходит из-за разницы давления. Также, одним с условий работы данной установки, является исправность вытяжной естественной вентиляции. Таким образом, вентиляционные клапаны пропускают прохладный воздух в дом и выталкивают теплый, через вытяжные элементы.

Улучшается воздухообмен и тем самым в помещении будет всегда свежий воздух, что оказывает положительное влияние на здоровье человека.

ВОЗ настоятельно рекомендует отдавать предпочтение прохладному воздуху, чем теплу. Также наводятся сведение о развитии тяжелых заболеваний от плохого внутреннего качества воздуха так, как в нем постоянно образуются вредные токсичные вещества, например, радон, газ и т.д.

Поэтому для пластиковых окон необходима вентиляция, а приточные клапаны, прекрасно справляются с данной функцией.

После установки конструкции, не образуется конденсат на окнах. Если в комнате очень жарко в отопительный сезон, то приточные клапаны решат эту проблему, после их монтажа, показатель температуры воздуха упадет на 2-3 градуса. Для холодных помещений необходимо приобретать приточные клапаны с функцией обогрева.

Как установить приточный клапан на пластиковое окно самостоятельно

Покупая устройство, к нему, как правило, идет дополнительная инструкция с пошаговыми действиями, как установить вентиляционный клапан. Также в набор входят все необходимые детали, крепежи. Именно поэтому прикрепить приточный клапан, без особых усилий, можно быстро и качественно своими руками, тем самым сэкономив бюджет.

Прежде всего, нужно запастись линейкой, ножом, подходящим клапаном и шуруповертом, или обычной отверткой.

Как говорилось выше, прикрепляем на откидную створку окна, располагаемую в верхней части, предварительно разметив территорию для устройства. Подальше действия, зависят от особенностей и типа окна.

Существуют пластиковые окна уже с вырезанным отверстием, в котором установлен утеплитель, именно вместо него необходимо установить приточный клапан.

Если нужной щели не имеется, то его нужно сделать. Выполнять этот процесс надо предельно осторожно и аккуратно, чтобы в результате получилось отверстие нужного размера. В любом случае, необходимо соблюдать инструкцию к приточному клапану и все получиться.

Установить приточный клапан на пластиковые окна

Устройство системы вентиляции в доме или квартире – необходимое условие для комфортного проживания людей. Но не всегда об этом задумываются.

Иногда в квартире или любом другом помещении вентиляция отсутствует вовсе. Это связано с тем, что в последнее время большую популярность получили герметичные окна и двери из пластикового профиля и стеклопакетов. Они в закрытом положении практически не пропускают воздух.

Как исправить положение быстро и без лишних затрат? Один из недорогих и простых способов – нужно установить приточный клапан на пластиковые окна своими руками. Это проще чем применить стеновой клапан.

Для чего вообще необходима установка клапана на окна ПВХ?

Как уже говорилось, такие окна практически не пропускают воздух с улицы. Если в старых деревянных системах циркуляция свежего воздуха происходила через неплотности в рамах, то в вакуумных стеклопакетах такое возможно только лишь при их неисправности.

Оконные клапана притока воздуха на ПВХ окна предназначены для того, чтобы организовать минимальный воздухообмен помещении. Они хоть и не является полноценной заменой вентиляции, но, при правильном подборе и монтаже, способны подать необходимое нормативное количество воздуха для дыхания человека и работы устройств.

Клапан приточный на окна ПВХ является элементом приточно-вытяжной системы квартиры или дома, вытяжная часть которой устраивается через вытяжные шахты в стенах и вентиляторы в ванных и туалетах. Как правильно установить устройство и настроить? В первую очередь важно его правильно рассчитать и подобрать нужную модель.

Приточный клапан на пластиковые окна своими руками: выбор устройства

Так как вентиляционный клапан на окно ПВХ призван обеспечить нормативный объем подачи воздуха, то подбирать его нужно с использованием государственных норм и стандартов. Ориентироваться нужно также на доступный бюджет, так как цена устройства разных производителей существенной разница, одновременно обладая похожими, но все же разными характеристиками.

Выбор вент-клапана на окна начинается с расчета его продуктивности.

То есть установка клапана на пластиковые окна начинается с определения площади и объема каждого помещения, где они будут монтироваться.

Также необходимо прикинуть, сколько человек будет постоянно находиться в помещении. Если это спальня, расчет проводится исходя из количества ночующих там людей. В гостиных, общих комнатах расчет ведется на то количество людей, которое там может находиться более 2 часов подряд.

Вент-клапан на окна: пример подбора

В каждом помещении необходимо использовать минимум один клапан, но при необходимости и технической возможности их может быть несколько.

К примеру, для комнаты 18 м2с потолками 2,7 м в квартире необходимо подобрать устройство которое обеспечит: 18⋅3=54 м3/ч. Для того же помещения исходя из минимальной кратности воздухообмена необходимо: 18⋅2,7⋅1=48,6 м3/ч. Выбираем устройство от 54 м3/ч.

Перед тем, как установить приточный клапан на пластиковые окна, важно определить также и тип регуляции устройства.

Кроме заводских, существуют и приточные клапана в пластиковых окнах – самоделки. В таком случае, чаще всего в раме высверливается некоторое количество отверстий, которые закрываются сеткой или специальным регулирующим устройством. Такой вариант дешевый, но не позволяет организовать правильный воздухообмен, может привести сквознякам и порче самого окна.

Рассмотрим на примере, как установить приточный клапан на деревянные окна, пластиковые и алюминиевые их разновидности, так как монтаж во всех этих случаях одинаков.

Необходимые материалы и инструменты, требования к установке

Для примера рассмотрим принципы и этапы монтажа оконных устройств компании “Аэрэко”. Приточный клапан на пластиковые окна, фото которого в приведенных статьях требует для установки некоторого количества материалов инструментов:

При отсутствие фрезы возможны и другие способы организации отверстий. Точные методы лучше посмотреть в инструкции к купленному устройству, но в некоторых случаях можно использовать электролобзики и дрель.

Правильная установка клапанов вентиляции в пластиковые окна требует соблюдения некоторых условий.

В первую очередь, если на окно или другую конструкцию предоставляется гарантия производителя, необходимо удостовериться в том, что установка такого устройства разрешена.

Иначе может произойти ситуация, когда в результате установки клапана гарантия на окна заканчивается.

Так как некоторые производители, в том числе и Aereco, предоставляет выбор наружной и внутренней части устройства, нужно удостовериться что они подходят для монтажа в комплекте.

Принцип работы приточного клапана на пластиковых окнах предусматривает свободный поток воздуха от окна. Из-за этого нужно удостовериться в том, что его не перекрывают шторы или другие конструкции (жалюзи, маркизы).

Так как технология монтажа проветривателя предусматривается устройство отверстия в оконном профиле, перед работой необходимо уточнить марку самого профиля и расположение внутренних камер в нем. Это позволит с большей эффективностью проводить работы.

Вентиляционный клапан для деревянных окон устанавливается по тому же принципу, что и для пластиковых. Рассмотрим подробнее сам процесс монтажа.

Этапы монтажа

Когда все инструменты и материалы собраны, можно приступать к монтажу клапана.

Какое бы устройство не было приобретенное, в первую очередь необходимо ознакомиться прилагаемой инструкцией.

Распечатайте упаковку, изучите состав устройства, внимательно прочитайте инструкцию. Если монтажные схемы и шаблоны не предоставлены в комплекте устройства, их можно скачать с сайта производителя. Это необходимо для точной разметки и вырезания отверстия.

Окно очищается вот мешающих работе элементов дизайна штор, жалюзи и других изделий. В заранее определенном месте установки с использованием шаблона, который предоставлен производителем, отмечается место будущих отверстий.

С использованием фрезы и необходимых насадок в оконном профиле вырезается удлиненные отверстия того размера и количества, которые для конкретной модели.

Работы необходимо проводить аккуратно и качественно. Как как при устройстве отверстий открываются внутренние камеры оконного профиля, для того чтобы воздух в них не попадал, необходима герметизация или использование специального телескопического канала, который можно купить у производителя.

Подготовленное отверстие очищается от пыли и грязи. С использованием крепежных элементов, подготовленных заранее, внутренняя и наружная части оконного клапана прикручиваются к раме с соблюдением точного места установки. При необходимости можно использовать герметик.

Последний этап – настройка. Необходимо проверить работу всех регулирующих устройств, закрыть и открыть клапан.

Устройство готово к эксплуатации. В дальнейшем важно соблюдать все рекомендуемые требования производителя, не закрывать поток воздуха посторонними предметами и не допускать засорения.

Установка приточного клапана на пластиковое окно, видео которого представлено ниже, – это простой процесс, который, при некоторых навыках, может осуществить каждый.

Приточный клапан в стену своими руками

Желая утеплить жилье, люди иногда доводят его до состояния термоса или закрытого полиэтиленового пакета. Вместе со щелями и сквозняками, они перекрывают пути поступления в помещение чистого уличного воздуха в дом.

Спасет положение приточный клапан в стену своими руками, собрать и установить который не так уж сложно.

Предназначение приточного клапан и его достоинства

Стеновые воздушные клапаны созданы для подачи чистого, свежего уличного воздуха в помещение. Эти приспособления не идут ни в какое сравнение с открытыми форточками, пропускающими не только свежие воздушные струи, но и все шумы, пыль с улицы. Клапан, оборудованный шумоизоляционной прослойкой, пропускает в комнату только струи чистого воздуха.

Если сравнить стеновой клапан с оконным аналогом, то он более выгоден.

Выражается это в том, что он не снижает светопропускные характеристики окон, работает при любых значениях температуры, даже заниженных. Кроме того, функционирует автономно, эффективно защищает от конденсата. Монтаж его занимает всего несколько часов.

Популярными эти устройства стали после того, как старые деревянные окна стали массово менять на пластиковые. Новые оконные блоки значительно улучшили изоляционные характеристики, но и свежего воздуха в помещение стало поступать малое количество. Недостаточное проветривание создало такую проблему, как повышенная влажность.

Тепло в тандеме с влагой создают замечательные условия для тиражирования плесени, грибков. Сначала их колонии появляются в скрытых местах — под обоями, кафельной плиткой другими отделочными материалами. Когда размножившись, колонии микроорганизмов становятся видимыми, бороться с ними возможно только путем разрушения старой отделки и замены ее на новую.

Особенности конструкции стенового клапана

Конструктивное исполнение клапана предельно простое.

Основными его элементами являются:

Воздуховод — пластиковая труба.

По нему воздух со двора поступает в помещение. Длина его должна быть большей, чем толщина стены.

Корпус внутренний в виде цилиндра. Чаще всего его изготавливают с пластика.

Диаметр корпуса колеблется в пределах 6 – 13,3 см.

Фильтр — слой вспененного полиэтилена. Он находится внутри корпуса и предназначен для направления воздушной струи в помещение.

Защитная крышка. Она расположена на входе и является барьером на пути проникновения разнообразного мусора в помещение.

Во время морозов труба извне может покрываться наледью.

Выпадение конденсата и его замерзание приводит к образованию ледяной корки и уменьшению диаметра приточного клапана. С целью предотвращения этого процесса устанавливают поворотную крышку. Так как конденсат через отверстия в ней стекает вниз, корка льда не образовывается.

Воздуховоды отдельных изделий оснащены утеплителем-шумоизолятором из полифома. Он уменьшает уровень шума и предохраняет стену вокруг корпуса от промерзания. Стеновой клапан может иметь ручную систему регулировки или автоматическую.

Вторая оснащена датчиком гигрорегулирования, который определяет уровень влажности внутри помещения.

При превышении этого показателя заслонка приоткрывается, и воздушные массы поступают вовнутрь в большем объеме. Степень открытия канала можно увидеть на шкале, находящейся на оголовке клапана. Регулировка осуществляется плавно до полного закрытия вентиляционного хода.

Некоторые более сложные приточные клапаны производители оснащают рекуператором для нагрева воздушной массы. Иногда в комплекте присутствует выносной пульт, которым управляется нагреватель и вентилятор.

Где установить приточный клапан

Существует три основных варианта для монтажа приточного клапана:

Над источником тепла.

В этом случае наружный воздух попадает в комнату уже подогретым, а также стимулируется его конвекция.На высоте 2/3 от окна, что составляет около двух метров от пола, и на расстоянии 0,3 м от оконного откоса. Воздушная масса будет направлена к потолку, где она смешается с теплым комнатным воздухом.В местах с повышенной сыростью. Это может быть угол дома, уже начавший покрываться плесенью.

Приточные клапаны для усиления вентиляции уместны не только в стенах частных домов, но и на нижних этажах многоквартирных домов.

В последнем случае лучшим местом будет пространство между подоконником и радиатором. Востребованы эти устройства в детских учреждениях, где свежий воздух особенно важен. С помощью такой конструкции обеспечивают оптимальный микроклимат в помещениях для содержания животных и птиц.

Ошибочно думать, что установив один клапан, вы решите проблему с недостатком чистого воздуха. Это возможно только в том случае, если в его конструкцию включено устройство для принудительной вентиляции. Когда этого нет, воздухообмен происходит в результате разности давлений внутри помещения и снаружи.

Один стеновой клапан при перепаде давления в пределах 10 Па, которое наблюдается в нормальных условиях, обеспечивает поступление до 30 мᶾ/ч.

Это является нормой для одного человека. При большей разности давлений, увеличивается и объем воздуха, попадающего в комнату. Поэтому, для достижения нужного эффекта придется устанавливать еще один клапан дополнительно или принудительное вентилирование.

Производят и приточные клапаны, которые встраивают в вентиляционные шахты.

Обычно это делают в санузле, в ванной, кухне. Перед их монтажом следует протестировать тягу. Для этого проверяют наличие притока воздуха при открытой форточке, при помощи зажженной спички, поднесенной к отверстию.

Эти ручные способы проверки могут не сработать в жаркое время года. Разогретый летним солнцем воздух становится более тяжелым, чем во время прохлады. Из-за этого давление в вентиляционном канале снизится и даже при удовлетворительно работающей системе, пламя или лист бумаги не будут притягиваться.

При выборе на фасаде места установки клапана, нужно учесть, куда эта стена направлена. Лучше, когда забор воздуха происходит не со стороны улицы, где наблюдается активное движение транспортных средств, а со двора.

Важные параметры приточных настенных клапанов

Каждая модель клапана имеет свои характеристики. Их различают по сечению воздуховода, наличию такой опции, как полное закрытие устройства. Конструкцией одних предусмотрена возможность монтажа шумоизоляции, а в других такой возможности нет.

Работу некоторых механизмов регулируют вручную, но есть и модели с автоматической регулировкой.

Модели приточных клапанов разного исполнения имеют неодинаковые диаметры, поэтому обеспечивают дом чистым воздухом в разных объемах. Различная и длина приточных клапанов, а также материал, из которого они выполнены.

Своей внутренней частью оголовок вставляют в канал и крепят к стене с использованием шурупов через прокладку для уплотнения. Стеновой проветриватель нуждается в периодическом уходе.

Наружную решетку минимум раз в год очищают от загрязнений. Один раз в квартал очищают фильтр в оголовке. Хотя бы один раз в 6 месяцев необходимо прочистить патрубок в стене, используя пылесос.

Советы по выбору и установке клапана

Выбирая приточный клапан, нужно проверить, для какого диапазона температур он предназначен. Иначе, в случае нарушения этого условия, он просто не сможет функционировать полноценно. Важно также правильно подобрать устройство по длине — внутренний блок должен проходить через стену насквозь.

Крышка клапана должна свободно разместиться в пространстве между подоконником и отопительным прибором. Если радиатор полутеплый, то воздух, входящий сквозь широкий клапан без регулировки, не успеет прогреться и в комнате понизится температура. А при недостаточном объеме поступающего воздуха, придется подумать о дополнительном вентилировании.

Если проходимость приточного клапана довольно большая, а его конструкцией не предусмотрена регулировка, нельзя устанавливать два таких устройства напротив друг друга.

Зимой, когда вентиляция функционирует наиболее активно из-за неравенства давлений внутри и на улице, появятся сквозняки.

Разными у приточных клапанов могут быть только отдельные элементы и маркировка.

Инфильтрационный клапан функционирует автономно, его не нужно контролировать. Он почти незаметен, эффективно прогревает воздух. Установить его можно как во время строительства здания, так и в стену дома, где давно проживают люди.

Как выполнить монтаж клапана самому

Самое сложное в ходе установки приточного клапана — создание сквозного отверстия в стене. Если оно предусмотрено проектом, то работа предстоит совсем не сложная. Когда же дом выстроен и в его стенах не планировалась установка приточных клапанов, придется сделать это самостоятельно или пригласить специалиста.

Разрешения на эту работу не требуется, т.к. нормативами разрешено делать в несущей стене без каких-либо согласований одиночные продушины сечением до 30 см.Прорезать отверстие в стене можно двумя способами.

Сверление отверстия первым способом

Чаще всего для сверления отверстия применяют перфоратор. Сначала на стене размечают контур, добавив к диаметру цилиндра допуск с таким расчетом, чтобы корпус прошел сквозь отверстие свободно. Так как толщина несущей стены обычно колеблется в промежутке 40 – 100 см, то в этих же пределах подбирают и длину клапана.

Следующий шаг — сверление ряда мелких отверстий от 10 до 12 мм по внешнему очертанию контура.

Расстояние между этими отверстиями около 10 мм. Далее между отверстиями выбивают с использованием молотка и зубила остатки материала. Отверстие идеальной формы таким способом получить не удастся, кроме того, не исключены сколы, трещины на стене.

Второй способ сверления отверстия

Быстрее и эффективнее можно получить отверстие с использованием алмазного сверления. Применяемая при этом сверлильная установка, дополненная алмазным сверлом-коронкой, заменяющим бур, укомплектована:

Благодаря тому, что в зону бурения автоматически поступает вода для охлаждения инструмента, заодно смывается и пыль. Пробоина в стене будет иметь точные размеры и абсолютно гладкую поверхность внутри.

Размечают место для установки буровой штанги. Для этого на стене откладывают отрезок, равный расстоянию между анкером основания и коронкой.

Просверливают технологическое отверстие, используя перфоратор. Фиксируют станину, для чего сначала вгоняют анкер в технологическое отверстие.

Чтобы станина не повредила стену, подкладывают под нее кусок мягкого материала. Закрепляют пленку длиной до пола и шириной около 300 мм под местом, предназначенным для установки резинового манжета. Это предотвратит загрязнение стены охлаждающей жидкостью.

Вставляют манжет в корпус буровой машины, где для этого предусмотрено специальное место. Далее, подсоединяют шланг для оттока охлаждающей жидкости, насадив его на патрубок и надежно зафиксировав хомутом. Последовательно собирают бурмашину.

В конце надевают соответствующего диаметра алмазную коронку. Для подачи воды подсоединяют шланг к ручке установки.

После достижения рабочего давления путем накачивания насоса с использованием ручной помпы, ждут, пока установка наберет полные обороты, и начинают бурение. В это время охлаждающая жидкость орошает место бурения, не только охлаждая инструмент, но и убирая грязь.

Когда толщина стены превышает 50 см, длины коронки может не хватить для того, чтобы просверлить ее насквозь за один прием. Поэтому на первом этапе из коронки выбивают бетонный стержень, а затем монтируют удлинитель и продолжают процесс.

Завершив бурение, установку демонтируют с соблюдением обратной последовательности. Мокрую бетонную пыль под манжетой убирают влажной тканью.

Монтаж приточного клапана

Подготовив отверстие, приступают к непосредственной установке клапана. Для этого канал для инфильтрации вгоняют в предназначенное для него место снаружи вровень со стеной. Предварительно трубу обертывают изоляцией.

Внутри помещения труба должна немного выступать. Оставшееся в отверстии свободное пространство запенивают, а в трубу вставляют теплоизоляцию. Она же будет предохранять и от шума.

Следующим шагом будет установка решетки.

Посадочное место на решетке и на наружной стене покрывают силиконом, затем вставляют ее в воздуховод. Далее, монтируют внутренность клапана, предварительно нанеся на посадочные места силикон. Креплением шайбы фильтра к внутренней стенке процесс установки клапана для притока завершается.

Востребованные модели приточных клапанов

Особой популярностью пользуется у потребителей приточный клапан «Домовент». Его лабиринтная форма позволяет выполнять грубую фильтрацию воздушных масс с последующим направлением струи на отопительный прибор. Он укомплектован механической регулировкой подачи воздуха и фильтром не требующим периодической замены.

Востребована и модель КПВ 125, выпускаемая отечественным производителем. Так как длина его колеблется в пределах 400 – 1000 мм, всегда можно подобрать подходящий корпус для установки в стену. Снаружи этот вентканал закрывается решеткой из литого алюминия круглого сечения с противомоскитной сеткой, расположенной следом за решеткой.

Такие же клапаны выпускают в Финляндии, но стоимость их вполовину выше отечественных.

Изделия из Китая также есть в продаже и они дешевле, выпущенных в России. Хорошими характеристиками отличаются итальянские клапаны KIV Quardo. Они оснащены оголовком квадратной формы, что отличает их от финских аналогов.

Воздуховод прямоугольной формы имеют клапаны настенные СВК-75. Усовершенствованным вариантом приточного клапана является бризер «Тион О2. Он имеет прямоугольную форму, небольшие габариты и оснащен подогревом, поэтому может функционировать при низкой наружной температуре.

Если в вашем доме присутствует проблема поступления чистых воздушных масс, настенный вентиляционный клапан — лучшее ее решение. На рынке присутствует много разнообразных стеновых приточных клапанов. Подобрать модель, подходящую для конкретного помещения, несложно.

Приточный клапан в стену

Как только после демонтажа старых оконных блоков устанавливаются пластиковые, возникает проблема нехватки кислорода, в помещении становится душно, иногда возникает эффект «плачущих окон», в ванной комнате возникает плесень и грибок.

Проблему недостаточной естественной вентиляции можно решить путем постоянного открывания окон и форточек, что довольно неудобно, особенно в зимнее время. Другим решением является установка системы принудительной вентиляции. Наиболее простым и доступным устройством является приточный клапан в стену.

Вентиляционный клапан в стену — простое решение притока свежего воздуха в помещение

Среди различных способов обустройства систем принудительной приточной вентиляции есть несложное, но довольно эффективное приспособление – устройство приточного клапана в стену. Клапаны приточной вентиляции, изготовленные разными производителями, могут иметь различный внешний вид, но их составляющие и основные функции остаются одинаковыми.

Стеновой приточный клапан комплектуется следующими элементами:

Конструкция вентиляционного приточного клапана

Такие устройства легко монтируются своими руками, работают без подключения к электросети. Монтаж производится в любое время, независимо от ремонтных работ.

Полезный совет!Выбирая приточный клапан вентиляции в стену, необходимо подобрать модель с подходящим температурным режимом работы, размерами пластикового цилиндра и крышки клапана.

При выборе стенового клапана нужно учитывать толщину стены, в которую он будет установлен

Если не учесть размеры трубы, может оказаться, что ее длины не хватит, чтобы пройти через всю толщину стены. А габариты пластикового оголовка могут не позволить ему вписаться между подоконником и отопительным прибором для монтажа приточного клапана в стену с обогревом.

Функции и основные преимущества приточного клапана

Основной функцией приточного клапана является постоянное обеспечение притока свежего воздуха с улицы, причем воздух, поступающий через клапан, будет уже очищенным. Кроме того, клапан предохраняет от шума, что невозможно при открытых форточках: внутри пластиковой трубы расположена прокладка из шумоизоляционного материала. Подача воздуха в холодное время не будет способствовать снижению температуры в помещении, если выбрать место для монтажа приточного клапана в стене над радиатором отопления.

Недостаточный воздухообмен в помещении приводит к образованию конденсата на окнах

Стеновой приточный клапан имеет ряд преимуществ по сравнению с обычным проветриванием и оконными клапанами:

Воздух, поступающий из приточного клапана в холодное время года, будет нагреваться от тепла радиаторов отопления

Установка приточного клапана в стену не требует специальных навыков, он легко монтируется и просто регулируется. В квартирах с недостаточным отоплением в холодный сезон, с помощью заслонки можно отрегулировать объем подаваемого потока или установить прибор вблизи отопительных радиаторов.

Принцип работы приточного клапана в стену с подогревом таков: воздух с улицы попадает через решетку в трубу, вмонтированную в стену и снабженную шумоизоляцией. Затем происходит очищение воздуха с помощью фильтра грубой очистки.

За счет формы клапана снижается степень шума и скорость воздушного потока, поступающего непосредственно в помещение. Регулируемый с помощью заслонки поток направляется на отопительный радиатор и уже теплый воздух распространяется по комнате. Так, с помощью стенового клапана обеспечивается воздухообмен в любое время года, даже в сильные холода.

Способы монтажа приточного клапана возле радиатора

Область использования приточных клапанов достаточно широка. Их применяют как в частных коттеджах и квартирах многоэтажных домов, так и в производственных и общественных зданиях, дошкольных учреждениях и больницах. В детских садах, где очень важно обеспечить хорошую вентиляцию, не создавая при этом сквозняков, особенно актуально использование приточного клапана.

Вентилятор для ванной бесшумный с обратным клапаном — устройство, выбор, особенности установки. Виды вентиляторов для вытяжки, устройство, выбор вентилятора для ванной, особенности установки.

Другим не менее важным применением приточных клапанов, является их использование для создания необходимого микроклимата в животноводческих и птицеводческих хозяйствах. Установка приточных клапанов в стену для птицеводства играет огромную роль в климат-контроле таких сооружений. Модели клапанов подбираются соответственно требованиям помещения и размещаются удаленно друг от друга.

Естественная приточно-вытяжная вентиляция с установленными вентиляционными клапанами в стенах дома

Учитывая, что в домах все чаще устанавливаются герметичные пластиковые окна, функции естественной вентиляции, особенно в «хрущевках», заметно снижаются. Проветривание с помощью открытых окон ведет к значительному снижению температуры и проникновению в квартиру шума и пыли с улицы.

Недостаток должной вентиляции можно компенсировать установкой приточной вентиляции.

В этом смысле установка клапана приточной вентиляции в стену является эффективной и доступной процедурой. Конструкция такого устройства позволяет регулировать приток воздуха и подогревать его за счет централизованной системы отопления. Для того чтобы обеспечить необходимый воздухообмен, рекомендуется устанавливать клапан в каждое помещение.

В отличие от клапана приточного, вытяжной клапан в стену предусматривает наличие каналов вентиляции в помещении.

Обычно такие вентиляционные шахты проходят в стенах технических помещений (кухня, санузел, ванная). Если установить вытяжной клапан в этих помещениях, его будет достаточно для циркуляции воздуха всей квартиры или дома. Необходимо только соединить устройство клапана с вентканалом и закрепить решетку.

Вытяжной вентиляционный клапан с вентилятором обеспечит здоровый микроклимат в ванной комнате

Современный рынок предлагает разные виды приточных вентиляционных клапанов в стену, обеспечивающих дополнительное поступление приточного воздуха.

Конструкция устройства клапана проста, поэтому различные модели не имеют существенных отличий. Обычно могут разниться длина и материал изготовления трубы. Все клапаны обязательно снабжены регулировкой потока воздуха, обеспечивая до 40 м³ притока в час, чего вполне хватает для обеспечения кислородом.

Обустройство естественной приточно-вытяжной вентиляции в частном доме и многоэтажном строении

Производители снабжают клапаны рядом дополнительных функций, среди которых управление прибором. Возможность регулирования позволяет подобрать оптимальный объем поступающего воздуха при разных условиях помещения. К примеру, если в квартире сушится постиранное белье или готовится пища на газовой плите, помещение нуждается в большем объеме приточного свежего воздуха.

Система регулирования может быть автоматической или механической.

В первом случае в зависимости от температуры, давления и влажности воздуха, автоматика сама настраивает нужный режим, во втором — это выполняется вручную. Разные модели приточных клапанов могут быть разных диаметров и обеспечивать разный объем притока. Приобрести приточный клапан можно потратив от 30 до 100$, причем, чем выше стоимость, тем больше вероятность присутствия в нем автоматического управления.

Вентиляционный клапан с ручным регулированием подачи воздуха

Намереваясь приобрести ту или иную модель, ознакомьтесь с отзывами и комплектацией приточного клапана в стену.

Особенности монтажа приточного клапана в стену, видео-инструкция

Перед монтажом клапана следует проверить тягу естественной вентиляции в квартире. Для обеспечения эффективной работы механической вентиляции, необходимо, чтобы двери в комнатах имели небольшую щель (до 3 см) между полом и полотном. Если двери установлены без соответствующего зазора, можно встроить в нижнюю часть полотна решетку вентиляции эстетичного вида.

Для обеспечения эффективной вентиляции помещений, в межкомнатных дверях устанавливают вентиляционные отверстия

Место для клапана вентиляции рекомендуется выбрать под подоконником. В этом случае воздух, поступающий через клапан, сразу будет прогреваться за счет батареи центрального отопления и уже теплым расходиться по комнате. Но можно расположить клапан в любом другом месте наружной стены, так как внешний вид устройства имеет довольно эстетичный вид.

В стене устраивается сквозное отверстие диаметром 40 мм.

В это отверстие устанавливается труба и с наружной стороны стены прикрывается решеткой. Рекомендуется сделать небольшой уклон трубы в наружную сторону во избежание попадания влаги в устройство. В зазоры между стеной и трубой закладывается утеплитель.

К каждому комплекту приточного клапана прикладывается инструкция и схема его сборки. После того, как клапан будет собран, устанавливается пластиковый оголовок с ручкой регулировки. Клапан готов к работе!

Полезный совет!Собираясь монтировать приточный клапан в стену, внимательно проверьте место установки на наличие скрытой электрической проводки.

Клапан приточной вентиляции для квартир верхних этажей рекомендуется устанавливать на лоджии или балконе.

Установка приточного клапана в стену своими руками

Прежде чем приступить к бурению отверстия, необходимо сделать разметку. Отверстие бурится с небольшим уклоном в наружную сторону. Когда отверстие готово, в него вставляется труба клапана.

Обязательным условием является обертывание трубы изоляцией. Труба устанавливается с наружной стороны заподлицо со стеной, а со стороны комнаты — с небольшим выступом (около 1 см). Все оставшиеся зазоры между трубой и стеной заполняются пеной.

Полезный совет!Если наружная стена, где планируется установка вентиляционного клапана, выходит в сторону проезжей части или промышленной зоны, монтаж на ней не рекомендуется.

Принцип установки вентиляционного клапана в доме с вентилируемым фасадом

После установки трубы с наружной стороны она закрывается защитной решеткой с жалюзи так, чтобы исключить попадание в нее осадков. Далее, вставляются кольца фильтров, имеющихся в комплекте клапана, накладывается корпус и с помощью дюбелей и саморезов крышка устройства закрепляется на стене.

При правильном монтаже клапана, регулировка воздушного потока осуществляется с помощью открывания или проворачивания заслонки. В процессе эксплуатации необходимо менять или очищать фильтры с периодичностью два раза в год.

Для эффективного воздухообмена необходимо следить за чистотой вентиляционной решётки и периодически проверять тягу в вентиляционном канале

При желании возможна установка самодельного приточного клапана в стену, который аналогично монтируется и может быть оснащен дополнительно вентилятором для более эффективного воздухообмена. Примеры сборки самодельных конструкций клапанов можно отыскать на страницах интернета.

Так, с помощью недорогого и эффективного устройства, обеспечивается качественный воздухообмен, исключающий уличный шум и пыль.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости установить приточный клапан на пластиковые окна своими руками. Совершенствуйтесь в собственных практических навыках и получайте все новые знания, говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Видео

Источники:

http://stroidom-shop.ru/pravila/ventilyatsionnyiy-pritochnyiy-klapan-dlya-plastikovyih-okon-printsip-rabotyi-harakteristika-i-osobennosti-ustanovki-svoimi-rukami.html

https://stroymasterok.com/inzhenernye-sistemy/ventilyaciya/materialy-i-oborudovanie/ustanovit-pritochnyj-klapan-na-plastikovye-okna/

http://sovet-ingenera.com/vent/montazh/pritochnyj-klapan-v-stenu-svoimi-rukami.html

Приточный клапан в стену: эффективный воздухообмен в помещении

Виды вентиляционных клапанов для пластиковых окон

Пластиковое окно – это надежность, комфорт, простота эксплуатации и защита от холода и шума. Однако установка современных окон может кардинально изменить климат в квартире. Это происходит из-за того, что пластиковая конструкция герметично закрывает оконный проем. При отсутствии возможности регулярно проветривать помещение, может появиться конденсат на окнах, воздух станет затхлым, повышается вероятность возникновения плесени. Результат – аллергические реакции и болезни, не говоря уже о головных болях и бессоннице из-за духоты.

Периодическое проветривание исправляет ситуацию ненадолго. В зимнее время невозможно держать окна открытыми постоянно, а летом при открывании створок в помещение попадает пыль и грязь.

Видео: Особенности работы вентиляционных клапанов

Преимущества вентиляционных клапанов для пластиковых окон

Выходом может стать установка специальных вентиляционных клапанов, которые обеспечивают постоянный приток свежего воздуха в квартиру. Они не замерзают в зимнее время, воздух, проходя через них, прогревается. Важно, что клапаны не нарушают звукоизоляционные свойства окон.

Вентиляционный клапан выглядит как небольшой короб из пластика, расположенный в верхней части окна. Особые устройства, называемые перьями, регулируют приток воздуха с улицы. Если погода хорошая и безветренная, клапан с легкостью пропускает воздух внутрь. Если поднимается ветер, перья препятствуют проникновению холода в жилье.

Существует несколько разновидностей подобных клапанов. Некоторые оснащены датчиками влажности, которые подают воздух с улицы порциями, в зависимости от количества людей, находящихся в комнате. Приточный клапан защищает квартиру от шума, насекомых и грязи.

Поскольку клапаны обеспечивают постоянно проветривание, которое регулируется автоматически, необходимость в обычном проветривании просто отпадает.

Еще одно преимущество подобного клапана – отсутствие конденсата на стеклах, а также сохранение тепла в помещении.

Специалисты выделяют и некоторые недостатки приточных вентиляционных клапанов. К ним относятся:

Вероятность проникновения в помещение холодного воздуха при сильном морозе зимой.
Возможность промерзания.
Недостаточность такого рода вентиляции при сильной жаре.

Однако в большинстве случаев несомненные преимущества перекрывают недостатки.

Разновидности клапанов для вентиляции

Фальцевые вентиляционные клапаны

Данный вид клапана представляет собой бюджетный и простой вариант вентиляции. Он назван так из-за того, что воздух проходит по фальцам профилей, а попадает внутрь через входные отверстия клапана. Это небольшой вырез в притворе, через который и поступает воздух в помещение. Клапан можно установить, не демонтируя окна, этим и объясняется низкая цена конструкции. Клапан практически не влияет на звукоизоляцию. Основной недостаток – через него может пройти малое количество воздуха, поэтому обеспечить полноценную вентиляцию такой клапан не может.

Щелевые приточные клапаны

Этот вид клапана забирает воздух через щель, высотой до 16 мм, а шириной до 400 мм. Снаружи щель закрывается блоком, препятствующим попаданию внутрь грязи и насекомых. Изнутри щель закрывается регулирующим блоком. Преимущества: большая пропускная способность, возможность установить клапан без демонтажа окон.

Накладные клапаны

Главное преимущество такого клапана – большая площадь канала, который проходит по всей длине профиля. Клапан может быть расположен по-разному. Основной его недостаток – невозможность установки на готовый смонтированный профиль. Накладной клапан может быть поставлен заранее, до монтажа оконной конструкции, так как требует регулировки ширины профиля. Еще один возможный недостаток – снижение показателей звуко- и теплоизоляции из-за чрезмерно высокой пропускной способности.

Обычно накладные клапаны применяются на производстве, где необходим постоянный мощный приток воздуха, при этом невозможно держать окна открытыми. В квартирах и жилых домах данные конструкции устанавливают крайне редко.

Как выбрать лучший вариант вентиляционного приточного устройства

На рынке представлено множество моделей приточных клапанов, каждый из которых имеет свои преимущества и недостатки, а также отличается точки зрения установки и эксплуатации.

На что нужно обращать внимание, чтобы подобрать нужную модель?

Стоимость. Прежде всего, при выборе клапана необходимо отталкиваться от цены. Она не должна быть слишком высокой, даже несмотря на всю сложность этого устройства. Но и слишком дешевые клапаны приобретать не стоит, так как низкая цена может свидетельствовать о недостаточном качестве изделия.
Место установки клапана. Определите место установки. Обычно клапан ставят непосредственно на оконный профиль в его верхней части. Существует вариант установки через стену. Второй способ отличается высокой ценой и трудоемкостью. Кроме того, на внешней стене здания появится новое устройство, отчасти меняющее общий вид фасада.
Способ монтажа. Клапаны отличаются по способу монтажа. Установить некоторые из них можно лишь после демонтажа профиля и замены его на другой, меньшего размера. Недостатками такого способа являются дополнительные затраты, а также уменьшение проема окна. Второй способ предполагает монтаж клапана прямо через переплет окна. Установка устройства займет не более получаса, удалять стеклопакет не потребуется.
Как происходит управление приточными клапанами. В зависимости от модели клапаны могут иметь или не иметь специального управления. Некоторые из них ограничивают приток воздуха в помещение только при сильных порывах ветра. Другие имеют функцию управления, например приток воздуха регулируется в зависимости от влажности и температуры в помещении. Также существуют модели, которые можно при желании закрыть. Вы имеете возможность выбрать устройство по своему вкусу, учитывая также, что модели с управлением воздушным потоком стоят дороже обычных.
Как регулируется приточный клапан. Клапан может регулироваться вручную или автоматически. Если вы приобретаете клапан с ручной регулировкой, вы экономите. Но при этом такое решение связано с рядом трудностей. Например, вам придется постоянно думать, открыть ли клапан в комнате, если открыть, то насколько. При автоматической регулировке вам не потребуется думать о проветривании, так как за вас это сделает автоматика. При низкой влажности, например, когда в квартире никого нет, приток воздуха будет существенно снижаться экономя тепло. При увеличении влажности клапан будет впускать больше воздуха.
Особенности шумоизоляции. Стандартные пвх окна снижают уровень шума примерно на 35 дб. Следовательно, хороший клапан должен соответствовать этим характеристикам и не ухудшать показатели звукоизоляции окна.

При выборе клапана необходимо уделить внимание каждой детали, ведь именно от характеристик данного элемента зависит, будет ли на окнах образовываться конденсат, плесень и грибок. Кроме того, приточный клапан создает комфортную температуру в помещении, способствует укреплению здоровья жильцов, а также избавляет от необходимости постоянно проветривать помещение.

принцип работы, характеристика и особенности установки своими руками

Со временем практически на любых пластиковых окнах, может появиться плесень, влажность и другие похожие проблемы. Чтобы предотвратить их образование, необходимо установить на верхнюю часть конструкции вентиляционные приточные клапаны. Главная их функция – подача свежего воздуха в помещение, в то же время не нарушаются звукоизоляционные свойства окна.

Принцип работы приточного клапана

Прежде, чем перейти, непосредственно, к монтажу данного устройства, необходимо ознакомиться с механизмом его работы. Так, как в процессе работы нужно будет прорезать в самом окне отверстие подходящего диаметра для корпуса клапана. В ходе эксплуатации, его не нужно открывать потому, что приточный клапан представленный на сайте обеспечивает пассивную вентиляцию.

Преимущества приточного клапана вентиляции для окон ПВХ:

Улучшается воздухообмен и тем самым в помещении будет всегда свежий воздух, что оказывает положительное влияние на здоровье человека. ВОЗ настоятельно рекомендует отдавать предпочтение прохладному воздуху, чем теплу. Также наводятся сведение о развитии тяжелых заболеваний от плохого внутреннего качества воздуха так, как в нем постоянно образуются вредные токсичные вещества, например, радон, газ и т. д. Поэтому для пластиковых окон необходима вентиляция, а приточные клапаны, прекрасно справляются с данной функцией.
После установки конструкции, не образуется конденсат на окнах.
Если в комнате очень жарко в отопительный сезон, то приточные клапаны решат эту проблему, после их монтажа, показатель температуры воздуха упадет на 2-3 градуса. Для холодных помещений необходимо приобретать приточные клапаны с функцией обогрева.

Вентиляционный приточный клапан-ручка

Появился данный вид клапана совсем недавно и устанавливается вместо обычной ручки, обладает следующими характеристиками:

Клапан-ручка обеспечивает естественное движение воздуха, что так необходимо в зимнее время, когда приборы отопления сушат его.
Вместе с вытяжной системой поглощает и выводит лишнюю влагу и обеспечивает хороший микроклимат в доме.
В отличии от обычного приточного клапана, не боится сильный морозов и промерзает, работая в обычном режиме.
В конструкции встроен специальный фильтр, который предотвращает попадание пыли в помещение. Время от времени его нужно менять.

Как установить приточный клапан на пластиковое окно самостоятельно

Прежде всего, нужно запастись линейкой, ножом, подходящим клапаном и шуруповертом, или обычной отверткой. Как говорилось выше, прикрепляем на откидную створку окна, располагаемую в верхней части, предварительно разметив территорию для устройства. Подальше действия, зависят от особенностей и типа окна. Существуют пластиковые окна уже с вырезанным отверстием, в котором установлен утеплитель, именно вместо него необходимо установить приточный клапан. Если нужной щели не имеется, то его нужно сделать. Выполнять этот процесс надо предельно осторожно и аккуратно, чтобы в результате получилось отверстие нужного размера. В любом случае, необходимо соблюдать инструкцию к приточному клапану и все получиться.

выбор и установка своими руками

Клапан приточный для вентиляции пластиковых окон – особенности, разновидности, установка. Установка оконных конструкций, которые герметичны благодаря особенностям, способна повлечь за собой изменение микроклимата внутри помещения – уровень влажности увеличивается, появляется недостача кислорода, и в целом воздух становится спертым. Трудности в целом легко решаемы, если разместить приточный клапан для пластиковых окон – устройство поможет нормализовать естественную вентиляцию, а также будет стабилизировать обмен воздуха.
В этой статье мы расскажем о том, как правильно подобрать проветриватель для того, чтобы обеспечивать поставку чистого воздуха с улицы в помещение, оснащенное пластиковыми коробками. Здесь подробно описаны все проверенные и не раз на практике популярнейшие модели устройства. Для самостоятельных мастеров приведена подробная инструкция по монтажу.

Особенности вентиляции в квартире

Большая часть жилых городских зданий относится к экономичному жилью, а это значит, что при строительстве высоток используется схема естественной вентиляции. Она заключается в свободной циркуляции воздушной среды внутри комнат, которая осуществляется благодаря разнице температур на улице и в здании.

Путь воздуха в типовой трехкомнатной квартире

Свежий воздух поступает через оконные зазоры, форточки, открытые створки окон, а также небольшие щели под дверными полотнами, специально предусмотренные для этой цели. Отработанная среда выводится через технические отверстия, расположенные в санузлах и на кухнях, в общедомовые вентканалы и шахты.

Если произойдет нарушение схемы притока и вытяжки, микроклимат в квартирах нарушится, что незамедлительно отразится на самочувствии жильцов. Духота, повышенная влажность и частички пыли провоцируют возникновение заболеваний у людей, а также появление плесени.

Чтобы наладить движение воздуха, используют различные устройства, например, сплит-системы или обычные вентиляторы, вставленные в вентиляционные каналы.

Канальную вентиляцию устанавливают в домах элитной категории

В квартирах с герметичными стеклопакетами существуют более простые решения, например, установка приточного клапана на деревянное или пластиковое окно. Компактный прибор подает воздух в постоянном или циклическом режиме, выбор которого зависит от необходимых для комфортного проживания параметров температуры и влажности.

Недостатки системы

К недостаткам такой вентиляции можно отнести следующие моменты:

Некоторые виды конструкций требуют фрезерования оконного профиля, для получения проема под воздушные каналы. После демонтажа клапана, заделать такие прорези довольно затруднительно.
Не все типы систем подходят для помещений, например, встроенный клапан в рукоятке створки, не сможет обеспечить функцию воздухообмена для больших комнат.
При запирании вентиляционного клапана при низких температурах (ниже -15 градусов), щель может замерзнуть, перекрыв доступ воздуха.
Отсутствует система фильтрации, и со свежим воздухом в помещение будет проникать мелкая пыль.
В летнее время для функционирования нужны системы принудительной вентиляции (вытяжка), иначе установленная конструкция не будет работать.

Однако такие минусы менее значимы, чем простое проветривание с отпиранием створок. А идеальных систем не существует.

Приточный клапан для ПВХ окон

Конструкция и нюансы монтажа зависят от места установки прибора. Например, стеновые модели чаще всего монтируют под окном, вблизи от отопительного радиатора или конвектора. Важно, чтобы внутрь комнаты поступал хотя бы частично нагретый воздух. Оконные же устройства ставят непосредственно на пластиковые окна – именно о таких приборах и пойдет речь ниже.

Назначение и конструкция приточного клапана

Приточные приборы, как и системы микропроветривания, созданы для улучшения микроклимата в жилых комнатах, офисах и производственных помещениях. Они обеспечивают полноценный объем свежего воздуха, который со временем нагревается, поднимается вверх и перемещается в сторону вентиляционных отверстий.

Прибор, окрашенный в цвет оконной рамы

Существует один нюанс, о котором следует помнить при выборе и установке любого приточного устройства: его работа становится эффективной только при налаженном функционировании вытяжки. Если общедомовые вентиляционные шахты забиты строительным мусором или температура на улице такая же, как в доме, проветривание осуществляться не будет. В этом случае обязательна установка оборудования для принудительной циркуляции: вытяжек, вентиляторов, кондиционеров, сплит-систем.

Конструкция во многом зависит от вида клапана, но большая часть популярных фальцевых моделей состоит из следующих частей:

наружного блока для забора воздуха, прикрытого техническим козырьком;
внутреннего модуля, закрепленного на раме со стороны комнаты;
соединительного канала, прорезанного в раме и напоминающего гильзу.

Существуют и универсальные моноблочные системы, которые представляют собой единый элемент. Монтаж таких моделей не вызывает затруднений.

Вариант модели, установленной в верхней части оконной створки

Из каких именно частей состоит конкретная модель, лучше узнать перед покупкой. Для этого можно попросить схему установки у продавца-консультанта. Возможно, выбранная модель не подходит по способу монтажа, размерам, форме или цвету.

Виды оконных клапанов

В зависимости от различных факторов все клапаны на окна для приточной вентиляции можно объединить в группы. Например, существует классификация по месту установки на пластиковый стеклопакет. При желании устройство можно закрепить в следующих точках:

горизонтально на верхней перекладине рамы;
в зазор, образованный двумя соединенными пластиковыми элементами;
в месте прикосновения пластика и стекла;
с торца створки;
на дополнительно установленный элемент.

Обычно выбирают приборы, которые сливаются с пластиком по оттенку и не мешают при открывании/закрывании створок.

Место монтажа — верхняя плоскость оконной створки

По конструктивным особенностям изделия делят на щелевые, накладные и фальцевые. Первые располагают горизонтально прямо на пластиковой поверхности створок. Благодаря подвижности рамы устройство можно закрепить, не демонтируя стеклопакет.

Накладные модели в бытовой сфере практически не используются, так как их монтаж осуществляют до вставки оконных конструкций. Фальцевые приборы «вживляют» в раму, предварительно прорезав отверстие. Монтаж имеет некоторые нюансы, поэтому лучше не производить фиксацию приточного клапана на окна ПВХ своими руками, а поручить эту ответственную процедуру специалисту – представителю реализующей компании.

Внешний вид клапана фальцевого типа

По производительности приточные изделия могут быть малой, средней или большой производительности. Приборы с минимальными показателями – до 6 м³/ч – используют для небольших помещений, не нуждающихся в объемном воздухообмене. Одной штуки вполне хватит, чтобы оборудовать проветривание в спальне, гостиной или детской комнате площадью до 20 м².

Изделия средней категории с параметрами до 35 м³/ч подходят для больших комнат или помещений, где необходим активный воздухообмен. Большая производительность — 150 м³/ч и более – нужна для залов, в которых скапливается большое количество людей, или для промышленных помещений.

Преимущества автоматических устройств

Независимо от конструкции, все изделия делятся на три подгруппы:

без возможности регулировки;
с ручной регулировкой;
автоматические.

Первая подгруппа – простейшие устройства, напоминающие вставку. Сквозь небольшое отверстие уличная атмосферная среда постоянно проникает в комнату. Поскольку прекратить подачу невозможно, производительность мала. Такие приборы хорошо устанавливать в подсобных помещениях или коридорах.

Механические модели управляются вручную. Они также отличаются простой конструкцией, тем не менее оснащены небольшой шторкой или задвижкой, с помощью которой можно прервать подачу воздуха. Устройства устанавливают в удобном и доступном месте. Если температура на улице резко снизилась, достаточно закрыть задвижку. Преимущества моделей – невысокая цена и простое управление, недостаток – периодическое отсутствие проветривания.

Клапан с ручным управлением

Третья подгруппа признана наиболее удачной, так как действует самостоятельно. Благодаря датчикам температуры и влажности прибор включается в нужный момент, а когда микроклимат в комнате становится идеальным, проветривание прекращается.

Самые дорогие модели не только автоматически меняют режимы работы в зависимости от влажности и температуры, но и регулируются с помощью автоматики. Можно запрограммировать автоматический приточный клапан на пластиковом окне так, чтобы он закрывался днем и включался на ночь или совершал более активное проветривание комнаты перед приездом хозяев домой.

Принцип работы

Функционирование этого элемента происходит следующим образом:

Воздух поступает в телескопическое отверстие;
Очищается от некоторых вредных элементов;
Проникает внутрь помещения.

Во время этого процесса излишки углекислого газа выдавливаются. Происходит это из-за разницы давления, так как поступает холодный воздух, а вымещается теплый (рекомендуемое значение температуры – не более 5 градусов по Цельсию). Если нарушить показатель, никакой разницы не возникнет, а прибор будет неэффективен. Поэтому если человек живет в теплых областях, то нужда в этом приборе отпадает, так как легче проветривать помещения вручную. Потеря тепла будет, но не такая критичная, как в холодное время.

Рейтинг популярных марок

Известные производители вентиляционных устройств не нуждаются в дополнительной рекламе, так как давно присутствуют на российском рынке и зарекомендовали себя только с лучшей стороны. Их продукция является передовой и имеет массу плюсов по сравнению с менее популярными конкурентами. Рассмотрим некоторые из них.

1 место – российская компания AIR BOX

Ассортимент предлагаемой продукции невелик, однако среди приточных вентиляционных клапанов для окон AIR BOX несложно отыскать нужный вариант, так как есть ручные и автоматические, с фрезеровкой и без нее.

Можно выбрать модель из трех серий: Комфорт, Стандарт и Комфорт С. Клапаны Comfort имеют два варианта монтажа – встроенный и закрепленный на раме сверху. В зависимости от установки немного меняется производительность устройства: без фрезеровки она достигает 31 м³/ч, с прорезыванием специального отверстия увеличивается до 42 м³/ч. Регулировка моделей производится вручную.

После монтажа AIR BOX сливается с пластиковой основой

Для любителей автоматических приборов предлагается серия Standart. Автоматика ограничена и направлена на регулировку скорости воздушных уличных масс. Если усиливается ветер, подвижные элементы переходят в иное положение, тем самым ослабляя напор. Это необходимо для защиты дома от сквозняков. Но приточный клапан AIR BOX Standart для окон ПВХ имеет и весьма значимый минус – низкую производительность. Он пропускает всего 5 м³/ч.

Модели Comfort S предназначены для деревянных рам. Перед установкой в горизонтальной верхней перекладине необходимо прорезать три отверстия: два для вставки элементов прибора и третье для крепежа. Производительность устройств – 41 м³/ч.

2 место – французский производитель AERECO

Сегодня выпускают три оконные серии приточных клапанов Аэрэко на пластиковые окна: ЕММ², EHA², EMM. Все они являются гигрорегулируемыми. Это значит, что при изменении влажности в комнате приборы самостоятельно меняют положение элементов и уменьшают или увеличивают расход воздуха.

Конструкция Аэрэко EMM в разрезе

Наличие защитного козырька у конструкций ЕММ² и EMM позволяет снизить степень шума до 37 дБ. Модели серии EHA² обладают усовершенствованным дизайном и оборудованы ручным переключателем. У модификации EMM существует возможность регулировки воздушной струи: вертикально или под уклоном.

3 место – польская марка VENTAIR

Приточные устройства удачно совместили эстетику, функциональность и умеренную стоимость. Производительности приборов достаточно для проветривания жилых помещений – до 25 м³/ч. Регулировка устройств происходит автоматически, благодаря перепадам давления и влажности.

Преимущество моделей в том, что они зимой или в ветреные дни снижают поток поступающего воздуха, тем самым защищая от сквозняков и потери тепла в помещении.

Кроме перечисленных производителей, хорошо себя зарекомендовала продукция под марками Systemair, Vents, SINAX AIR, Rehau, Fläkt Woods, Gealan, ALDES, SIEGENIA-AUBI.

Виды

Устройства для создания вентиляции различаются по материалу, используемому при производстве. Они бывают пластиковыми и металлическими.

Регулировка

По способу регулировки приспособления делят на автоматические и механические.

Механические (ручные) клапана оснащены веревкой, соединенной с рычагом заслонки, иначе устройство, размещенное на высоте около двух метров, не достать. Оптимальные параметры выставляются методом проб, вы сами решаете, какое количество воздуха пустить в помещение.

Могут быть механическими и автоматическими

Автоматическая конструкция осуществляет регулировку по уровню давления и влажности. Она не требует присутствия человека и в нужный момент увеличивает или уменьшает входной канал. При сильном ветре специальная шторка уменьшает количество входящего воздуха. Контроль уровня влажности возложен на гигроскопичный датчик. Он изготовлен из нейлоновых лент, которые расширяются и сжимаются при изменении степени влажности. Автоматический клапан удобный и практичный вариант для квартиры или офиса.

Инструкция по монтажу приточного клапана

Бытовые приточные изделия имеют невысокую стоимость, но что еще важнее – возможность самостоятельной установки. Приборы легко монтировать на створку окна, при этом необходим минимум рабочих инструментов: строительный нож, шуруповерт. Также потребуется стремянка, если место монтажа находится высоко. Для примера возьмем инструкцию по монтажу щелевой модели.

Пошаговый порядок действий:

Шаг 1 – проверка комплектации приточного изделия. В комплект входит само устройство, три отрезка уплотнителей (один – 35 см и два – по 16 см), саморезы для крепления к раме.
Шаг 2 – подрезка и удаление уплотнителя с верхней части створки. Для этого берем клапан и, ориентируясь на его длину, вырезаем кусок 35 см.
Шаг 3 – установка пластиковых деталей. Берем пластиковые дюбеля из комплекта и вставляем их в ложбинку из-под удаленного уплотнителя.
Шаг 4 – монтаж клапана. Снимаем защитную пленку и ставим устройство на створку так, чтобы крепежные отверстия находились напротив дюбелей.

Фотоподсказка: как установить приточный клапан на пластиковое окно

Шаг 5 – закручивание саморезов. Вставляем поочередно саморезы в отверстия и с помощью шуруповерта закручиваем их.
Шаг 6 – монтаж уплотнителей из комплекта. Вместо удаленного уплотнителя вставляем два новых по 16 см.
Шаг 7 – установка уплотнителя на прилегающей раме. Чтобы создать зазор между уплотнителями, меняем резиновую прокладку и на раме – ставим ту, что присутствует в комплекте (35 см).

По окончании работ закрываем створку, проверяем функциональность приточного клапана. Если есть регулировочная ручка, двигаем ее влево/вправо, добиваясь изменения объема поступающего воздуха.

По такому принципу монтируют большую часть щелевых приточных устройств. Однако существуют модели, установка которых принципиально отличается. К таким приборам относится приточный клапан-ручка на пластиковое окно. Внешне она напоминает обыкновенную ручку для открывания и защелкивания створки, но нижняя часть корпуса – это вентиляционный клапан.

Клапан-ручка перед монтажом

Установка производится аналогично монтажу обычной ручки, но для притока воздуха прорезается дополнительное отверстие.

Иногда после установки требуется дополнительная регулировка. Обычно она целесообразна, если принцип действия устройства пока не понятен. Чтобы разобраться в функционировании устройства, необходимо плавно перемещать ручку и следить за результатом. Если приток воздуха покажется слабым, величину зазора нужно увеличить.

Комфортная настройка подачи воздуха

Если монтаж устройства кажется сложным, необходимо более пристально изучить инструкцию. Если после этого с установкой и настройкой все же возникают проблемы, пригласите мастера.

Что учитывается при установке?

Для эффективной работы учитывается не только разница температур, особенности помещения и т.д., но и правильность монтажа. Установка выполняется только человеком, который знает все аспекты или знаком с основами. Если пользователь не имел опыта в этой сфере, то собирать изделие самостоятельно не рекомендуется, несмотря на легкость работ. Ведь для осуществления этого процесс требуется тщательно соблюдать требования и выполнять каждый шаг в соответствии с инструкцией. Например, для установки щелевого клапана потребуется:

Устранить небольшой кусочек уплотнителя, который присутствует на раме. Удаляется конкретное значение, весь верхний уплотнитель снимать нельзя, если этого не требует конструкция прибора.
Устанавливается новый уплотнительный элемент, который в разы тоньше;
При помощи саморезов осуществляется фиксация оборудования.

Профессионалы могут выполнить монтаж другим способом. Вытащить старое стекло и установить новое, которое будет меньшего размера. В месте, где образуется щель, устанавливается приточная конструкция. Этот способ требует больших денежных затрат, поэтому применяется только в том случае, когда человек планирует провести полную замену окон.

Видеоматериалы об устройстве и монтаже приточных клапанов

Интересный и полезный видеоролик о приточном клапане на пластиковые окна AERECO. Обзор устройства и подробная инструкция по монтажу:

Кратко о значении приточной вентиляции от производителя AIR BOX:

Видеоинструктаж по установке своими руками:

Альтернативное экспертное мнение по поводу эффективности оконных клапанов климат-контроля. Обязательно посмотрите ролик, прежде чем нарушить целостность внутреннего уплотнительного контура окна:

Производители уверяют, что приточные клапаны помогут установить комфортный микроклимат, избавиться от сквозняков и конденсата на окнах. Хорошая вентиляция — залог крепкого сна и отличного самочувствия всех членов семьи, но вряд ли стоит ждать чудес от недорогого бытового устройства.

пусть квартира дышит! Стеклопакеты вентиляция

В квартире, где установлены пластиковые окна, низкий уровень теплопотерь. Шума с улицы не слышно. Однако у таких изделий есть и свои недостатки. Они способствуют застою воздуха в квартире и образованию конденсата. Это может привести к образованию грибка и вызвать различные респираторные заболевания. Решит проблему приточный клапан для пластиковых окон, отзывы о котором позволят правильно выбрать и установить вентиляционный элемент.Советы экспертов и рядовых пользователей помогут сделать правильный выбор.

Недостатки пластиковых окон

Чтобы понять необходимость установки приточного клапана, следует ознакомиться с отзывами об основных недостатках пластиковых окон.

Отсутствие сквозняков по сравнению с деревянными окнами — это, с одной стороны, преимущество представленной продукции. Однако вентиляция должна выполняться, открыв двери. Зимой такая процедура приводит к большим потерям тепла.

Когда окна закрыты, в комнатах накапливаются запахи и углекислый газ. Без клапана приточной вентиляции для пластиковых окон, по отзывам пользователей, образуется конденсат и влажность воздуха постоянно повышается. Это не здоровое состояние домашней среды. Приточный клапан для пластиковых окон, отзывы о котором пойдет речь далее, способен предотвратить развитие грибка и плесени, отвести конденсат.

Чтобы не сводить на нет все функции пластиковых окон, следует использовать представленное устройство.

Основные характеристики

Приточный клапан — это устройство, выполняющее функции вентиляции. Устанавливается поверх оконной створки и располагается горизонтально. По отзывам экспертов и обычных пользователей, приточные вентиляционные клапаны на пластиковых окнах устраняют повышенную влажность и конденсат, а также поддерживают здоровый микроклимат в помещении.

У этого устройства есть несколько преимуществ. Клапан приточной вентиляции для пластиковых окон, отзывы о котором представлены в нашем обзоре, не меняет оконный проем.Не создает сквозняков, не происходит потери тепла, не слышно звуков с улицы. Достаточно притока свежего воздуха. По отзывам, клапаны приточной вентиляции для пластиковых окон регулируются.

Еще одно положительное качество — простота установки данного устройства.

Принцип работы

Изучив отзывы опытных установщиков, можно сделать вывод, что клапан приточной вентиляции для пластиковых окон должен быть правильно установлен, чтобы в полной мере выполнять свои функции.

При установке снимается часть резинового уплотнителя на створке и оконной раме. Вместо этого будет установлен специальный, более тонкий материал. Клапан приточной вентиляции для пластиковых окон, отзывы о котором в основном положительные, устанавливается вместе с новым уплотнением.

Через представленное устройство в квартиру поступает наружный воздух, а влажные внутренние массы выталкиваются через вентиляционные каналы обратно наружу. Циркуляция происходит за счет разницы давлений.

Клапан в сборе

Прочитав отзывы профессиональных установщиков о приточном вентиляционном клапане для пластиковых окон, можно составить представление о его устройстве. Изделие состоит из нескольких частей.

Снаружи за окном. Она вдыхает воздух снаружи. Снаружи необходимо установить козырек, который предотвратит попадание воды или снега в вентиль.

Приточные вентиляционные клапаны для пластиковых окон, отзывы о которых предоставлены специалистами, также имеют телескопический канал. Он проходит сквозь раму, т.е. врезается в пластик корпуса рамы и фиксируется втулкой.

Интерьер находится прямо внутри помещения. Он представляет собой агрегат, состоящий из выхлопной насадки, простого фильтра и механизма регулировки способности пропускать воздух.

Основные требования к работе

По отзывам специалистов в области вентиляционной техники, приточные вентиляционные клапаны для пластиковых окон работают в определенных условиях.

Автоматический отвод происходит, если наружная температура не превышает +5 ° C.В противном случае вентиляция прекращает свою работу, поэтому ее выполнение следует проводить в принудительном порядке.

Обзоры бытовой техники, которые мы сегодня рассматриваем, исправно функционируют при условии исправной вентиляции в квартире.

Также прорези под межкомнатные двери должны быть не менее 2 см. Входная дверь должна закрываться плотно.

Типы клапанов

По отзывам потребителей, моделей приточных клапанов для пластиковых окон великое множество. По материалу, из которого они изготовлены, бывают изделия из металла, дерева или пластика.

По способу управления бывает автоматический и ручной клапан приточной вентиляции для пластиковых окон. Отзывы потребителей дают понять, что автоматические разновидности удобнее использовать. Они самостоятельно определяют, когда открывать или закрывать вентиляционное отверстие. Причем настройки можно выставлять исходя из показателей влажности и перепадов давления внутри помещения.

Ручное управление предполагает изменение открытия / закрытия вентиляционного отверстия с помощью специальной веревки. Выбран нужный уровень. Профиль может замерзнуть из-за неправильной регулировки зимой. Именно поэтому большинство отзывов потребителей склоняются к выбору автоматических приточных клапанов для пластиковых окон.

Воздухозаборник

По способу поступления воздуха в помещение бывают складные, щелевые и верхние вентиляционные клапаны для пластиковых окон. Отзывы людей, опробовавших представленные устройства в своих помещениях, свидетельствуют о следующем.

Один из самых экономичных вариантов — складывающиеся впускные клапаны. В этом случае холодный воздух попадает через небольшие прорези в тамбуре. В этом случае окна разбирать не нужно. Однако такие конструкции довольно низкие.

Более высокой пропускной способностью, по отзывам потребителей, обладают щелевые приточно-вентиляционные клапаны на пластиковых окнах. Их также устанавливают без демонтажа окон.

Однако насадки — лучший способ пропустить воздух.Единственный их недостаток — необходимость подгонять проем под размер клапана. Если установлен стеклопакет, такой вид изделия не подойдет.

Ручка клапана

Ручка клапана — очень удобное устройство. Устанавливается вместо обычной оконной ручки. Из преимуществ этого устройства следует отметить отсутствие изменений внешнего вида окна.

Довольно интересная приточная арматура для пластиковых окон. Отзывы пользователей уверяют, что вентиляционный клапан в этом случае может располагаться там, где чаще всего собирается конденсат на окне.

Это очень эффективное устройство для удаления влаги. Такой клапан не замерзает, так как имеет проходную конструкцию. Также в ручку клапана встроен фильтр, не пропускающий пыль в помещение.

Выбор клапана

Среди множества представленных на рынке вариантов моделей с аналогичной вентиляционной технологией можно потеряться.

Более популярны производители с хорошей историей, которые уже давно существуют на рынке распределительной арматуры. Это добросовестные компании, которые годами ответственной работы подтвердили качество своей продукции.

По отзывам потребителей, качественную приточную арматуру для пластиковых окон выпускают такие производители, как Siegenia, Rehau и Aereco.

Главное правило при выборе представленной продукции — не экономить на качестве. Также следует понимать, что возможность сильных морозов также необходимо учитывать при выборе приточного клапана для пластиковых окон. Отзывы говорят, что если температура за окном опускается ниже -30 ° С, то внешние элементы многих конструкций промерзают, и идет постоянный поток холодного воздуха.

Приточная вентиляция на пластиковых окнах позволяет постоянно поддерживать в помещении благоприятный микроклимат. Подробнее об этом мы поговорим ниже.

Пластиковые окна обеспечивают практически полную герметизацию помещения. В суровом российском климате это огромный плюс. В теплое время года нехватка кислорода решается просто проветриванием, а зимой такая мера невозможна из-за сильных морозов. Недостаток свежего воздуха чреват множеством проблем:

Запотевание окон.
Появление грибка и плесени на склонах.
Затхлый воздух. Это создает дискомфорт в помещении.
У маленьких детей могут развиваться аллергические реакции.

Дополнительная вентиляция в помещении с пластиковыми окнами обеспечивается установкой специальных клапанов. Они имеют различные конструктивные особенности, но основное их предназначение — впускать в помещение наружный воздух без потерь температуры. Они справляются с этой функцией, хотя и с разной степенью эффективности.

Совет. Большинство окон позволяют регулировать плотность закрытия.В теплое время года выставляйте ставни в летнем режиме — в этом случае рамы не будут закрываться слишком плотно, что позволит проникнуть в комнату кислороду.

Когда необходима организация дополнительной циркуляции воздуха:

Если в доме живут маленькие дети. Как уже упоминалось, недостаток кислорода может нанести вред их здоровью.
В помещении с большим количеством растений. Без кислорода они просто вымрут.
Когда дом отапливается конвекторами или масляными радиаторами.Такие обогреватели ужасно пересушивают воздух.
На заводе. В мастерских (если они связаны с токсичными веществами) необходимо организовать максимальный приток свежего воздуха.

Все известные сорта

Вентиляционный клапан для пластиковых окон — это простое на первый взгляд устройство. Подразделяется на несколько разновидностей, имеющих существенные конструктивные отличия. Вы должны знать их, чтобы найти лучший вариант.

Это самый простой и главное дешевый вариант.С их помощью уличный воздух попадает в помещение через небольшие вырезы. Основные преимущества данной технологии следующие:

Низкая стоимость.
Нет необходимости демонтировать установленные окна ПВХ.
Гарантирует сохранение звукоизоляционных свойств стеклопакета.
Высокая скорость и простота установки.
Возможности автоматизации.

Среди всех достоинств есть один, но очень важный недостаток — слабая пропускная способность.Из-за этого складчатая вентиляция при закрытых окнах имеет низкую эффективность.

шлицевой

Свежий воздух поступает в помещение по специальным каналам. Обычно они имеют размер в пределах 160-400 на 10-16 мм. Как правило, такой клапан комплектуется двумя блоками — входным и регулирующим. На более продвинутых моделях он один (универсальный). Технологические преимущества:

Абсолютная защита от внешних факторов (осадки, насекомые). Это обеспечивается наличием регулирующего узла.
Высокая (в нашем случае средняя) пропускная способность.
Можно использовать без демонтажа стеклопакета.

Есть только один серьезный недостаток — относительно сложная установка. Однако некоторые модели лишены даже такого недостатка (об этом позже). Поэтому эта категория сейчас самая популярная.

Накладные

В жилых помещениях такие конструкции практически не используются. Это связано с их серьезными недостатками:

Существенно ухудшаются теплоизоляционные свойства окон.
Звукоизоляция снижена практически до нуля.
Устанавливать такой клапан приточной вентиляции можно только перед установкой стеклопакета. В частности, необходимо отрегулировать размер проема.

Однако эта технология нашла широкое применение в промышленной сфере. Основная причина этого — максимальная пропускная способность.

Лидеры рынка — Aereco и Air-box

Внутренний рынок клапанов на 90% занимали два производителя — Aereco (Франция) и Air-box (Россия).Вы должны знать об особенностях своей продукции:

Качественный и практичный вариант

Клапаны

от Aereko — это крышка привлекательного внешнего вида (есть цветовые вариации), которая впишется в любой интерьер. Самый оптимальный вариант монтажа — при изготовлении окон ПВХ. Однако, если стеклопакеты уже стоят, то установку тоже можно произвести. Для этого нужно сделать небольшое сверление рамок.

Устройство состоит из 8 (16) влагочувствительных пластин.В зависимости от уровня влажности они могут открывать или закрывать заслонку. Более того, для работы им не требуется источник питания. Принцип действия основан на физическом законе теплового расширения.

Их даже можно вмонтировать в стену. Этот метод используется в основном в деревянных постройках, потому что фрезерование железобетонных конструкций крайне затруднительно. По своим качествам этот производитель выглядит как лучший аналог на рынке. Однако у него есть важный недостаток — высокая цена (от 2500 тысяч рублей).

Более дешевый аналог

Российский производитель air-box значительно упрощает свою продукцию, при этом практически не уступая по эффективности своим более дорогим «собратьям». Такие модели позволяют наружному воздуху проникать через пространство между рамой и створкой. Утечка происходит благодаря замене штатного уплотнения. Чтобы контролировать воздушный поток, необходимо переместить ручку регулятора.

Такие модели намного проще и требуют ручного управления.При этом они несут в себе два очень важных преимущества — невысокую стоимость (в среднем от 400 руб.) И более простую технику монтажа. Воздушные боксы устанавливаются двумя способами — фрезерованием рамы (как у предыдущего производителя) и заменой уплотнения (о чем будет сказано ниже).

Возможные варианты установки

Принудительная вентиляция в окне может быть реализована тремя способами, которые сильно различаются по сложности.

Самый сложный метод — отрегулировать размер проема.

Самый трудоемкий и дорогостоящий метод связан с установкой вышеупомянутых накладных элементов. Устанавливаются они следующим образом:

Удален существующий стеклопакет.
Проем расширяется на количество подкладки.
Стеклопакет установлен сзади.
В образовавшийся зазор устанавливается накладка.
Трещины залиты цементным раствором (или чем-то подобным).

Техника выглядит смертельно трудоемкой и нецелесообразной.Поэтому никто не работает в таком порядке, потому что это чревато космическими затратами сил, времени и денег. О дополнительной вентиляции необходимо позаботиться заранее, то есть перед установкой стеклопакета.

Самые внимательные люди, заказывая окна ПВХ, сразу планируют установку дополнительного притока воздуха. Для этого проем делают немного шире, чем требуется стеклопакет. Этот прием самый эффективный, а главное рациональный.

Инструкции по сборке моделей Aereco

Но что делать, если стеклопакет уже установлен? Модели Aereco устанавливаются более простым способом.Он состоит в следующем:

Выбрано место для установки канала. По возможности, это должна быть наименее заметная область.

Обратите внимание: дополнительная оконная фурнитура не должна мешать установке. Учтите этот факт при выборе места.

Тогда разметка сделана.
Крепим штангу к выбранному месту при помощи специальных саморезов для ПВХ-конструкций.
Размечаем расположение технологических бороздок на тамбуре.
Снимаем штангу. С помощью дрели и электрического лобзика выпилили отверстия в створке и самой раме.
Установите планку снова.
Фиксируем вентиль специальными защелками.

Эта процедура занимает относительно много времени. К тому же для этого требуются специальные инструменты, которые есть далеко не у всех. Еще одним фактором является то, что человек без должного опыта не сможет точно выполнить работу. Вывод — установку такого устройства лучше доверить специалисту.

Air-box — установка без проблем

Есть еще одна техника, с которой может справиться каждый. Производитель воздушного бокса создал модель, которую можно собрать без использования инструментов. В комплект входит специальный уплотнитель и винты из ПВХ. Работа выполняется в следующей последовательности:

Выбираем предложенное место установки.
Срезаем в этом месте стандартный уплотнитель (который находится на створке).
Вставляем новую (из комплекта).
Снимите защитную пленку с клапана.
Закрепляем в месте установки нового уплотнителя с помощью специальных защелок.
Закрываем створки и делаем отметку на рамке по длине клапана.
Срезаем в этом месте имеющуюся пломбу и устанавливаем на ее место новую (такую же из комплекта).

Если что-то оказалось для вас непонятным, можно посмотреть видео от самого производителя. Это позволит вам все четко понять.

Установка герметичных оконных конструкций влечет за собой ухудшение микроклимата помещения: повышается влажность, возникает недостаток кислорода и застоявшийся воздух. Проблемы легко решить, разместив приточный клапан на пластиковых окнах — устройство нормализует естественную вентиляцию и стабилизирует воздухообмен.

Мы расскажем, как правильно выбрать вентилятор, чтобы обеспечить приток свежего воздуха в помещения с пластиковыми оконными рамами. У нас есть подробные описания популярных моделей устройств, проверенных на практике.Для самостоятельных домашних мастеров предоставляем подробную инструкцию по установке.

Основа нормального микроклимата в помещении — эффективный.

Воздух должен постоянно циркулировать — загрязненный избытком углекислого газа удаляется через вытяжки, а чистый воздух поступает извне.

Галерея изображений

Старые несовершенные конструкции эффективно справлялись со своей задачей, обеспечивая достаточный воздушный поток даже зимой. Отсутствие деревянных рам — плохая шумо- и теплоизоляция

Попытка восстановить циркуляцию воздуха путем открытия окна в режиме вентиляции не может считаться хорошим решением по следующим причинам:

плюсы «пластика» сведены к нулю — снижается эффективность теплоизоляции помещения;
вентиляция работает только при открытом окне, что особенно проблематично организовать в холодное время года или в ветреную погоду;
поток воздуха неравномерный и неконтролируемый — появляются сквозняки.

Некоторые производители оконных систем учли последствия полной герметичности и усовершенствовали металлопластиковые конструкции.

Нарушение воздухообмена отрицательно сказывается на здоровье и жизни людей. На окнах появляется конденсат, откосы и стены покрываются плесенью — увеличивается концентрация токсичных веществ

Специальная вентиляционная фурнитура:

профили вентилируемые;
упоров открывания;
частично дышащие уплотнения;
штапик с регулирующим клапаном.

Для обеспечения прохождения воздуха через ранее установленное окно используется приточный клапан.

Вентиляционный клапан для пластиковых окон позволяет решить многие проблемы: сквозняки, духота в помещении, конденсат на стекле, который приводит к образованию плесени. Главное достоинство современных оконных блоков из ПВХ-профиля — герметичность, превращается в недостаток при определенных условиях: когда необходимо проветрить помещение, но невозможно открыть окна по разным причинам (зимнее время года, больной ребенок, и Т. Д.).

Режимы вентиляции подходят не всегда: либо сквозняк, либо слишком тонкий зазор между рамой и профилем створки, из-за чего в помещение не поступает необходимый объем свежего воздуха.

в сложенном виде;
прорезной;
накладных.

Складной клапан

Первые две опции устанавливаются на окна, которые уже используются. Монтаж в этом случае можно произвести своими руками. Щелевой клапан снабжен входом и блоком управления, в некоторых моделях предусмотрена универсальная приточная установка — комбинированный вариант.

Снаружи на прорезь устанавливается защита (москитная сетка) от мусора и насекомых. Для вентиляции предусмотрена прорезь длиной от 170 до 400 мм и шириной не более 16 мм.

Шовный клапан создает небольшие зазоры в фальце окна. Такой принцип работы не обеспечивает высокой эффективности, но при этом не нарушается звукоизоляция окна. Есть и более эффектный дизайн — накладная. Однако этот вариант установить своими руками проблематично.

К тому же у него достаточно высокий КПД, что может стать помехой при создании нормального микроклимата для малогабаритного жилья. Поэтому такие конструкции чаще используются в производстве.

Вид на вентиляционную стену

Приточные вентиляционные клапаны работают по принципу перепада давления. В этом случае в комнату втягивается более холодный воздух, а из клапана выходит теплый. Так работает пассивная вентиляция, поэтому ее эффективность падает при температуре наружного воздуха выше +5 градусов.Для увеличения тяги в теплое время года рекомендуется использовать систему принудительной вентиляции.

Выбор конструкции

В случае, если на окнах образуется конденсат, в помещении душно и приходится часто проветривать, необходимо отрегулировать фурнитуру и проверить герметичность. Если нарушений конструкции не выявлено, можно рассмотреть вариант установки приточной задвижки на окно своими руками.

Основные критерии отбора:

Эффективность работы, которая определяется параметрами устройства и количеством проживающих в квартире людей, например, при достаточной скорости воздухообмена в комнате на одного человека можно обеспечить приток в 30 кубометров.м / ч;
уровень шума при работе клапана не должен превышать 35 дБ;
, чтобы в холодное время года клапан не обледенел, в конструкции должен быть предусмотрен «тепловой разрыв» из пластика, он устанавливается между внутренней и внешней поверхностями корпуса клапана;
тип конструкции: щелевое, складывающееся — это основные варианты, которые легко устанавливаются на окно своими руками;
Метод управления: автоматический, ручной или комбинированный.

Наиболее популярные конструкции: Aereco, Air-Box (Комфорт, Комфорт-S), Регель-Эйр. Каждый из вариантов имеет свои преимущества, но практически все они легко устанавливаются вручную, за исключением версии Comfort-S, которая предназначена для глухого окна и монтируется фрезерованием в верхней части профиля. Модель «Комфорт» представляет собой группу складываемых изделий.

Продукция Aereco представлена в различных вариантах: струйный поток в наклонном и прямом направлении. Кроме того, эти клапаны отличаются широким функционалом, так как помимо основной задачи они обеспечивают нормальный уровень влажности в помещении благодаря функции гигро-контроля.Клапаны Regel-Air представляют собой группу шовных конструкций. Их особенность — подвижный пластиковый наконечник, который отвечает за регулировку воздушного потока.

Крепление

Во избежание проблем при установке рекомендуется выбирать определенные конструкции: складчатые, прорезные. Окно следует освободить от посторонних предметов, снять занавеску. Для установки в оконную створку необходимо отрезать часть уплотнительного шнура на раме и створке.

Это несложно сделать своими руками канцелярским ножом.Сам клапан крепится с помощью дюбелей к оконной створке.

Этапы установки приточного клапана

Для установки фальцованной конструкции потребуется 3 самореза, между ними прокладывается герметик, идущий в комплекте. Обычно достаточное количество материала поставляется производителем. Клапан крепится к оконному профилю с помощью саморезов.

Уход и техническое обслуживание

Учитывая, что пыль попадает в помещение вместе с потоком воздуха, необходимо периодически очищать вентиляционное устройство.Достаточно делать это один раз в год. Протирать мягкой тканью пластиковую поверхность и герметик. Регулировка механизма предпочтительнее, поскольку конструкция, характеризующаяся постоянными параметрами воздушного потока, не обеспечивает оптимальных условий в помещении.

Оптимальный вариант — устройство с автоматическим управлением, такие модели оснащены датчиками контроля влажности. Их принцип работы основан на контроле влажности воздуха в помещении, в соответствии с этим проточный канал сужается или расширяется.

Ручная регулировка осуществляется изменением положения заслонки. У этого метода есть существенный недостаток — сложность определения желаемого положения клапана в различных погодных условиях.

Таким образом, установка приточного клапана позволяет значительно улучшить микроклимат в помещении. Если вы планируете установку своими силами, рекомендуется выбирать модель щелевого или шовного типа. Причем второй вариант реализовать проще, так как для щелевого вида нужно сделать в профиле прямой разрез.При правильной установке можно избежать ряда проблем: конденсата на окнах, сквозняков, неэффективного воздухообмена в помещении.

С появлением пластиковых окон многие люди оценили их достоинства. Практичные, удобные, красивые, они позволяют снизить уровень шума в квартире и избежать потерь тепла. Пластиковые окна стали незаменимым атрибутом практически в каждом доме. Но после установки пластиковых окон, помимо положительных изменений, люди вскоре обнаруживают и побочные эффекты в виде недостаточной вентиляции.Это создает нездоровый микроклимат в помещении: несвежий воздух, повышенная влажность, явный недостаток кислорода, повышение концентрации токсичных веществ и микробов. В более неблагоприятных условиях это может привести к запотеванию окон и появлению плесени. Все это связано с тем, что пластиковые окна из-за своей герметичности становятся препятствием для притока свежего воздуха в помещение. Именно поэтому для улучшения вентиляции имеет смысл установить в пластиковом окне приточный клапан.

Для чего нужна вентиляция помещения и как она устроена

Для нормального существования необходима циркуляция воздуха.В процессе жизни живые организмы выделяют углекислый газ и влагу. Загрязненный воздух необходимо удалить, а свежий воздух заменить, т.е. необходима вентиляция. В практике жилищного строительства циркуляция воздуха осуществляется приточно-вытяжной системой вентиляции. Теплый загрязненный воздух поднимается вверх и удаляется через вентиляционные каналы, естественным образом или принудительно при установке вентилятора. Вместо удаляемого воздуха снаружи должен поступать чистый воздух. И такой приток в классическом домостроении называется «естественная приточная вентиляция», которая осуществляется через окна и проникновение воздуха через щели в деревянных рамах.Вы можете подумать, что слово «система» в данном случае не совсем уместно, так как что это за система из отверстия вентиляционного канала и щелей в деревянных окнах? Но это система, она просто основана на законах физики, которые нам знакомы и поэтому невидимы для нас. И система именно потому, что для того, чтобы один компонент работал — удаление загрязненного воздуха, должен присутствовать другой — забор чистого воздуха, иначе загрязненный воздух не будет удален.И наоборот, чтобы снаружи приходило больше чистого воздуха, необходимо предусмотреть более эффективную систему вытяжной вентиляции (создать необходимую тягу). Эту функцию с успехом могут выполнять вентилируемые окна.

Как улучшить вентиляцию

Вопрос улучшения вытяжной вентиляции можно решить простыми действиями. Для этого необходимо: достаточное сечение вентиляционного канала, его очистка в случае загрязнения, установка вентилятора, соответствующего требуемым объемам воздухообмена.

Для решения вопроса улучшения приточной вентиляции необходимо организовать возможность постоянного попадания воздуха в помещение. Герметичные металлопластиковые окна мешают свободной фильтрации воздуха снаружи. Проветрить помещение можно, только открыв окна, что не всегда удобно и логично, потому что тогда не работают их основные преимущества металлопластиковых окон: шумоподавление и энергосбережение. Часто проветривать комнату зимой неудобно, так как это создает сквозняки и дискомфорт из-за притока холодного воздуха, особенно если письменный стол или кровать расположены рядом с окном.Да и охлаждение помещения за 5-10 минут, чтобы потом снова его прогреть, в наше время стремление к энергосбережению не разумно. Щелевая вентиляция в распашных окнах — тоже не всегда решение проблемы, ведь это опять же разгерметизация окна.

Помимо традиционной вентиляции путем открывания оконной створки, разработаны различные системы вентиляции и приточные клапаны для подачи воздуха в помещение. Установка приточного клапана для вентиляции — действенный способ улучшить вентиляцию за счет установки специальных окон с вентиляцией.

Приточные вентиляционные клапаны для улучшения микроклимата в помещении

Самыми распространенными типами задвижек являются настенные и оконные. Настенные клапаны бывают разных исполнений: от простых, защищенных решеткой снаружи и заглушкой внутри, до электрических с вентиляторами, фильтрами и подогревом воздуха. Они предназначены для более глобального решения вопроса принудительной вентиляции, особенно там, где постоянно используются кондиционеры. В любом случае, клапан в стене в основном представляет собой сквозное отверстие во внешней стене, и для эффективности диаметр отверстия должен быть весьма внушительным, от 12 до 16 см.

Клапан настенный

Толщина стен в современных домах не позволяет наружному воздуху успевать прогреться до комнатной температуры и для его обогрева необходимы дополнительные меры, ведь через такое отверстие очень заметен поток холодного воздуха. На самом деле эта идея давно используется при строительстве домов, но для ее наилучшего воплощения вход и выход в комнате должны быть на разном уровне и их нужно закладывать даже при строительстве дома.Что ж, теперь, прежде чем проделывать сквозное отверстие в стене, нужно серьезно подготовиться к этому, изучить различные варианты и убедиться, что такое решение оправдано.

Еще одна разновидность — оконные вентиляционные клапаны. Лучше всего при установке окон позаботиться о вентиляции своего дома и сразу заказать их с системой вентиляции. Но по разным причинам многие этого не делают, несмотря на то, что необходимость клапанов для вентиляции в пластиковых окнах уже прописана в строительных нормах и правилах.Далее в статье мы поговорим о том, как сделать приточный вентиль на пластиковые окна своими руками.

Оконная створка

Как устроить вентиляцию в пластиковых окнах

Обеспечить принудительную вентиляцию в уже установленных пластиковых окнах помогут простые и практичные приточные клапаны, которые крепятся на оконной раме и створке (получаются окна с вентиляцией). Они имеют небольшие размеры и современный дизайн, поэтому не повлияют на эстетику помещения, но помогут улучшить вентиляцию в доме.Самое главное, они позволяют круглосуточно проветривать комнату, не открывая окна. Они выпускаются разными производителями и, в зависимости от комплектации, могут обеспечить достаточную степень защиты от шума и необходимое количество воздуха. Вентиляционные клапаны бывают как ручными, так и автоматическими, регулируя поток воздуха в соответствии с показаниями датчиков. Например, один из самых популярных оконных клапанов AERECO работает по принципу гигрометра и регулирует воздушный поток в зависимости от относительной влажности в помещении: чем выше уровень влажности, тем шире открывается заслонка вентилятора и в помещение поступает больше воздуха. .Таким образом, нет необходимости постоянно открывать и закрывать клапан, но в случае необходимости также предусмотрена возможность ручной регулировки. Эти клапаны легко установить на окнах. Такой вентиляционный клапан можно даже установить самостоятельно, если у вас есть опыт работы с лобзиком. Сам принцип установки не сложен, но необходимы определенные навыки и поэтому для установки оконного клапана типа AERECO, требующего сверления профиля, лучше обратиться к специалистам.

Для тех, кто предпочитает лично контролировать процесс подачи воздуха через клапан, подойдет вентилятор типа Air-Box Comfort.Клапан устанавливается в притворе окна без фрезерования профиля, что позволяет сохранить его целостность.

И у него есть еще одно замечательное преимущество — это несложная установка приточного клапана своими руками. Таким образом, установка оконного клапана типа Air-Box Comfort — это быстрый и доступный способ улучшить вентиляцию помещения. Этот клапан подходит для всех типов пластиковых окон: распашных и распашных.

Клапан подачи комфортной воздушной коробки

Пошаговая инструкция по установке клапана приточной вентиляции в пластиковом окне

Рассмотрим подробнее процесс установки клапана.Установка не занимает много времени и не требует особых навыков.

Для установки клапана вентиляции потребуется:

сам клапан в комплекте;
канцелярский нож;
отвертка или отвертка;
или готовый шаблон.

Все детали, необходимые для монтажа клапана, входят в комплект. В комплект входит сам клапан длиной 35 см, один сегмент пломбы длиной 35 см, две прокладки длиной 16 см, три заглушки для крепления клапана и саморезы.

Шаг 1. Расположение клапана . Вентиляционный клапан расположен на верхней части створки. Примерно посередине створки отмечаем с помощью линейки (или прикрепив подготовленный шаблон длиной 35 см) расположение клапана. В узких створках возможно придется сместиться в сторону, чтобы не попасть на оконную фурнитуру.

Определить положение клапана на створке

Шаг 2. Удаление типичного уплотнения между бирками.Аккуратно ножом делаются надрезы с двух сторон и легко снимается уплотнитель из паза.

Вынимаем уплотнитель из паза

Шаг 3. Установка дюбелей . Три установочных дюбеля (широкой стороной рубашки вниз) вставляются в паз, в котором располагалось типовое уплотнение. Они послужат для крепления клапана к створке. Два дюбеля по краям и один посередине.

Установочные дюбели для монтажа клапана

Шаг 4.Установите клапан. Для удобства крепления клапана к створке на клапан предварительно наклеивается двусторонний скотч. С ленты снимается защитная пленка. Клапан приклеивается скотчем в нужном положении.

Снятие защитной пленки на двусторонней ленте

Шаг 5. Крепление клапана к оконной створке. Прикрепляем задвижку к профилю при помощи саморезов, вкручивая их в ранее установленные дюбели через монтажные отверстия задвижки.Теперь клапан надежно закреплен с помощью ленты и винтов.

Закрепить винтами

Шаг 6. Вставьте новое уплотнение. Вместо обычного уплотнения между креплениями клапана мы вставляем два уплотнения 160 мм, которые входят в комплект. Клапан устанавливается на створке.

Вставляем уплотнения длиной 160 мм

Шаг 7. Замените типичное уплотнение на раме. Для работы клапана требуется поток воздуха. Для этого замените штатную пломбу на пломбу из комплекта.Отмечаем длину 350 мм на раме ровно напротив установленной задвижки. Вырезаем имеющуюся пломбу и на ее место вставляем пломбу из комплекта.

Вставьте новое уплотнение в канавку

Так теперь выглядит пломба на раме. Замена стандартного уплотнителя на более узкий обеспечивает зазор между рамой и створкой, через который в помещение поступает свежий воздух. При этом внесенные изменения не влияют на штатную работу оконной створки.

Установка оконного клапана своими руками завершена.Теперь вы можете отрегулировать необходимый уровень воздушного потока с помощью двигателя. Крайнее правое положение полностью открывает заслонку клапана и соответствует наибольшему расходу воздуха. Левое положение клапана закрывает клапан.

Двигатель регулировки воздушного потока

Крайнее левое положение двигателя (до щелчка) предназначено для обслуживания клапана и не используется в быту, при таком положении двигателя невозможно закрыть окно, так как это может привести к повреждению клапана.

Это все правила установки и эксплуатации клапана вентиляционного окна.

Полезное видео об окнах с вентиляцией.:

Мы также рекомендуем:

Выбрать приточный клапан — что лучше и как установить | Сделай сам

С наступлением холодов проветривать помещения становится сложнее. Открытые створки вызывают сквозняк, а ты их закрываешь — и через час-два в квартире становится душно. Оконные и настенные клапаны помогают организовать приток свежего воздуха .Как выбрать тип устройства и как его установить?

В многоквартирных домах всегда предусмотрены вытяжные стояки, а приток свежего воздуха ранее организовывался через протечки в окнах. Позже, примерно с начала 2010-х, девелоперы начали оснащать жилье специальной оконной и настенной арматурой, иначе — вентиляторами. Такой проветриватель при удачной конструкции и отсутствии ошибок при установке обеспечивает стандартный приток свежего воздуха, но не пропускает наружу насекомых и уличный шум.

Проблемы с принудительной вентиляцией обычно возникают у владельцев квартир в старых домах, заменяющих окна без уплотнителей или с щеточными уплотнениями на новые с резиновыми уплотнителями.

Сложности возникают в новостройках, где чаще всего устанавливают самую дешевую арматуру — с низкой пропускной способностью или плохой теплоизоляцией. Если в комнатах зимой не хватает свежего воздуха или гуляют сквозняки, необходимо будет заменить приточные устройства или установить дополнительные.

Какие типы клапанов предлагает рынок и на какие характеристики и опции следует обращать внимание при выборе?

Правило первое: узнайте пропускную способность клапана.Согласно СП 60.13330.2012 «Отопление, вентиляция и кондиционирование», минимальный воздухообмен в жилых помещениях должен составлять 3 м ³ / час на 1 м ² площади пола или 0,35 от общего объема жилого помещения. квартиру посуточно. Многие специалисты считают эти требования завышенными и не учитывают численность населения дома, но они остаются плавным ориентиром при выборе вентиляционных устройств.

Складчатые клапаны (а, 6) локально снижают влажность в зоне окна и тем самым предотвращают образование конденсата на стекле
Простейший не требующий обслуживания клапан (в) полностью забивается пылью через 2-3 года, после чего он необходимо заменить.Модели со съемным корпусом (g) легко чистятся

Долгое время были популярны так называемые складные системы — Airbox Standart, REHAU AirComfort и др. Они стали распространенным явлением. Устройства этого типа размещаются между оконной рамой и створкой — в так называемом ложном люфте. Они совершенно незаметны ни изнутри, ни снаружи, что наряду с невысокой стоимостью и простотой монтажа привлекает потребителей. Но у конструкции есть серьезный недостаток — низкая пропускная способность.всего 4-7 м3 / ч. То есть даже при установке двух клапанов (а это возможно только при наличии двух открывающихся створок) свежего воздуха не хватит даже на одного человека. На практике такие клапаны лишь незначительно снижают влажность в помещении.

Можно установить одну из новых моделей складок с внутренним патч-блоком и регулируемой заслонкой (у старых была только гибкая ветрозащитная петля) — AirValve, Air-Box Comfort, Air-Box Eco и др. Внутренний блок имеет небольшие размеры размеры и лишь незначительно выступают из плоскости створки, в то время как эти клапаны имеют расход 18-32 м3 / ч.Но есть неприятный нюанс: модели без воздушного фильтра могут свистеть или гудеть при сильном ветре. Еще больший воздушный поток (28-45 м, ³ / ч) обеспечивают врезные клапаны типа Aereco EMM, Air-Box Comfort S или Ventec VT 100, но их сложнее установить.

Правило второе: учтите нюансы монтажа. Большинство оконных клапанов можно установить не только при ремонте квартиры или замене окон, но и позже. Услугу легко заказать у производителя светопрозрачных конструкций или в сервисной компании.Однако многие модели домашнего мастера легко монтируются самостоятельно.

Для установки откидного клапана достаточно просверлить отверстия под крепежные винты корпуса и заменить два фрагмента штатных уплотнителей на меньшие прокладки, которые поставляются с устройством. Учтите, что откидные задвижки предназначены только для пластиковых окон, так как в деревянных конструкциях другая схема крепления уплотнителей.

Для установки врезной задвижки требуется фрезеровать или выпилить открытые продолговатые отверстия в профильной коробке, створке или импосте.Сделать это можно, не разбирая окно, даже не нужно снимать створку с петель, хотя проделать отверстия будет проще. Затем изнутри крепится корпус клапана с ручкой регулятора. а снаружи — козырек.

Проблема в том, что все оконные рамы и створки шириной более 450 мм обычно усилены стальной подкладкой, которую довольно сложно распилить.

Можно, конечно, использовать электрогравер, но работа впереди непростая и долгая.Наличие арматуры лучше заранее проверить с помощью магнита или металлоискателя. Если вкладыш на месте, то есть смысл заказать узкую задвижку, которая крепится на накладке — выступающих краевых частях рамок (ширина отверстий не должна превышать 12 мм).

Правило третье: по возможности ставьте задвижку на верхний профиль оконной рамы или створки. В этом случае тяга практически не ощущается. Технически практически любой вентиль можно расположить вертикально — на стойке ящика, створке, импосте, а для некоторых моделей, например, вентилятора OKFIL, это основной способ установки.Но при таком размещении у окна почти наверняка образуется зона теплового дискомфорта.

Решетка наружного блока совмещена с сеткой и предназначена для защиты от насекомых (г). Наиболее удобные клапаны со скользящей заслонкой, позволяющей плавно регулировать пропускную способность (d)
Верхние клапаны обычно выпускаются не только белого, но и серого, кофейного и темно-коричневого цветов, чтобы не контрастировать с рамками из дерево и древесно-клееный профиль

См. Также: Вентиляция частного дома: от А до Я

Правило четвертое: выбирайте клапан с ручной регулировкой.Многие приточные устройства оснащены встроенным датчиком влажности, который автоматически открывает и закрывает заслонку в зависимости от состояния атмосферы в помещении (гигро-регулируемые клапаны). На практике датчик иногда работает некорректно, особенно если окна выходят на южную сторону и корпус клапана нагревается солнцем. Поэтому крайне желательно, чтобы также был установлен ручной регулятор.

Настенная приточная установка Aereco UNT регулируется автоматически и вручную.Производительность до 40 м3 / ч; пылеулавливающий фильтр отсутствует

При работе откидного устройства (а, 6), а также врезного клапана (в) поток холодного воздуха должен быть направлен к потолку. Тепловизионные тесты подтверждают, что в этом случае около окна не появляется холодная зона

Правило пятое: обратите внимание на дизайн внешней части (козырька). Обычный козырек с металлической или пластиковой решеткой защищает только от дождя и насекомых.Если фасад дома выходит на большую улицу или шоссе, пригодится акустический козырек с шумопоглощающей мембраной от 1200 рублей. Значение изоляции воздушного шума с таким козырьком, по заявлению производителей, достигает 42 дБ при полностью открытой заслонке; на практике это означает, что после установки приточного устройства звукоизоляция окна совершенно не ухудшается. Правило шестое: при замене устройства запаситесь установочным шаблоном.

Старый створчатый или врезной клапан, как правило, можно заменить на новую модель, но только с такой же или большей длиной корпуса.Чтобы не ошибиться, демонтируйте старый клапан, загрузите новый монтажный шаблон с сайта производителя, распечатайте его и вставьте в имеющиеся отверстия. Точное совпадение не обязательно — важно, чтобы новая фреза перекрывала старую.

НЕ ОДНО СПИЦА

Некоторые оконные и настенные клапаны оснащены поролоновым фильтром, задерживающим пыль и пыльцу. К тому же в суровую зиму защитит от промерзания клапана. Но такой фильтр пропускает неприятные запахи и вредные газы (выхлопы автомобилей), к тому же максимальная пропускная способность оконных моделей с фильтром составляет 18 м3 / ч, настенных — около 30 м3 / ч.Для лучшей очистки и увеличения потока воздуха требуется настенный блок со встроенным электрическим вентилятором (например, Blauberg Fresher, OXY или Winzel Expert), который может проталкивать воздух через многослойный фильтр. Но продавцы этого типа намного дороже — от 12 тысяч рублей. Вентилятор потребляет 50-150 Вт / ч и работает практически бесшумно.

ОТДЫХ У СТЕНЫ

Настенный клапан состоит из проходной трубы, внутреннего и внешнего блоков. Преимущество настенных устройств перед оконными в том, что первые практически всегда имеют пылевой фильтр и имеют большую пропускную способность — 30-60 м. ³ / H.

Клапан лучше всего устанавливать прямо над радиатором, чтобы холодный воздух смешивался с поднимающимся горячим потоком. (Другой вариант — вверху стены.) Удобнее всего проводить работы во время ремонта, но можно и после его завершения. В дальнейшем вентиль вместе с радиатором можно скрыть декоративной ширмой.

См. Также: Ремонт самовентиляции — устранение неисправностей

Установки SUPPLY VALVE на оконные СВОИ РУКИ — ВИДЕО

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Как отремонтировать линии водоснабжения дома на колесах: Советы по сантехнике дома на колесах

Когда что-то пойдет не так с водопроводом в вашем доме, «ремонтник» может быть у вашей двери в течение нескольких часов. Но когда вы обнаруживаете утечку в сантехнике, все не так просто.

Не так много сантехников звонят на дом в домах для отпуска. Независимо от того, путешествуете ли вы снежной птицей или сталкиваетесь с проблемой при подготовке своего автофургона к весне, ремонт в сервисном центре может означать дни или даже недели, просто ожидая встречи. Это неприемлемая ситуация, особенно для снежных птиц.

В RV есть ряд ватерлиний, поэтому рекомендуется использовать качественные трубки. Фото любезно предоставлено TG Twinkie, участник airforums.com

Во многих случаях разрыв или утечка в водопроводной линии жилого автофургона зачастую является буквально мгновенным ремонтом.Это потому, что водопроводы в большинстве домов на колесах представляют собой пластиковые трубы PEX. Они не заглублены в стены и обычно доступны для легкого ремонта. PEX означает сшитый полиэтилен.

Обычно эта труба соединяется с помощью специального инструмента и металлических фитингов, которые могут усложнить процедуру крепления для RVers. Хорошая новость в том, что вы можете вообще пропустить этот инструмент. Вместо этого используйте различные пластиковые детали, некоторые из которых соединяют детали вместе, что делает ремонт быстрым, легким и относительно недорогим.

В домах на колесах производители обычно используют полупрозрачный неокрашенный PEX для всех прогонов.

Что такое трубки PEX для водопровода в моем доме на колесах?

Трубы PEX в домах имеют цветовую маркировку для горячего и холодного. В жилых домах производители обычно используют полупрозрачный неокрашенный PEX для всех участков водопровода.

Кроме того, используются два размера: 3/8 дюйма и ½ дюйма. Это стандартный размер, потому что внешний диаметр трубки примерно на 1/8 дюйма больше требуемого размера.Кроме того, PEX стоит недорого. В одном хозяйственном магазине объемные 3/8 дюйма могут обойтись вам в 50 центов за фут.

Кроме того, PEX идеально подходит как для холодной, так и для горячей воды (иногда до 200 градусов) водопровода. Обычно рейтинг указывается на самой трубке. Хлорированная вода не является проблемой с точки зрения безопасности трубок или здоровья.

Какие инструменты мне нужны?

При работе с водопроводом вам просто понадобится инструмент, чтобы разрезать саму трубку из полиэтиленгликолята. Вы можете использовать универсальный нож, но резак для трубок, разработанный для PEX, обеспечивает чистую и ровную кромку.

Это также требование для герметичного соединения. Эти фрезы стоят менее 10 долларов. Я обычно использую труборез для ПВХ, который обеспечивает чистую кромку и может использоваться и для труб из ПВХ.

Необходимая арматура

Если вам нужно заменить водопроводные линии, существует множество различных фитингов. Они варьируются от простых соединителей, которые позволяют исправить разрыв, до тройников, которые предназначены для рабочих мест при добавлении нового участка.

Частичная сборка НКТ на месте над факелом.Следующим шагом будет затяжка гайки.

Другие включают адаптеры, которые позволяют переходить с одного размера трубки на другой. Хотите добавить запорный клапан, чтобы перекрыть воду в унитаз (или что-то еще), не перекрывая при этом всю подачу жилого дома?

Для этого тоже есть приспособления. Вот несколько стилей, особенно полезных для автодомов, когда дело доходит до сантехники:

Пластиковые компрессионные фитинги: Торговая марка, которую можно найти во многих строительных магазинах, — это Flair-It.Это относительно недорого. Мы купили 3/8-дюймовые тройники в хозяйственном магазине небольшого городка, но вы также можете найти их на Amazon. Просто отрежьте трубку под прямым углом и убедитесь, что на трубке нет заусенцев. Отвинтите гайку от фитинга и наденьте ее обратно на трубку. Теперь наденьте трубку на раструб фитинга, раскачивая ее взад и вперед, пока она не упрется в фитинг. Затем затяните гайку вручную до фиксации. Нужно его разобрать? Просто измените порядок сборки в обратном порядке.

Собранная трубка вставлена в фитинг. (* Примечание. Элемент жесткости трубки не виден, так как находится внутри фитинга)

Итак, каковы преимущества этого? Они дешевле, чем быстроразъемные соединения. Однако есть недостатки, когда вы работаете в тесноте.

Может быть немного сложно удерживать руки на месте, чтобы протолкнуть трубку на фитинг и затянуть гайку.

Фитинги быстрого соединения: Сделанные Watts, они немного дороже.Муфта 3/8 дюйма для соединения двух трубок стоит около 4 долларов. Использовать такую фурнитуру в тесноте намного проще. Снова отрежьте квадратную трубу и проверьте наличие заусенцев. Вставьте прилагаемый «усилитель жесткости» в конец трубки до появления сопротивления. Теперь продолжайте нажимать, пока трубка не остановится полностью. Завершите работу, вставив входящий в комплект зажим цанги на соединение.

Чтобы разобрать этот разъем, снимите зажим цанги. Затем плотно прижмите цангу к поверхности трубки и вытяните трубку из фитинга.

Помимо более простого ремонта в ограниченном пространстве, в этой конструкции меньше препятствий потоку воды, чем в стиле пластикового сжатия. Оба вводят материал в поток, но ребро жесткости трубки, похоже, блокирует меньший поток воды.

Кроме того, фитинги Watts позволяют прикреплять их к множеству других сантехнических материалов, включая медь и ХПВХ. Более того, быстроразъемные фитинги и пластиковые компрессионные фитинги подключаются непосредственно к полибутиленовой трубке.

Вы также можете найти другие марки быстроразъемных соединений, соответствующие вашим потребностям. Некоторые из крупных магазинов продают фурнитуру других марок, и, конечно же, сравнение цен является приоритетом.

Исследуйте кемпинги, спланируйте безопасные маршруты для автодомов и превратите свой телефон в GPS-навигатор для автодомов.
Попробуйте БЕСПЛАТНЫЙ комплект RV LIFE Pro Bundle в течение 7 дней

A Руководство по требованиям к клапану индикатора поста

Когда использовать индикаторную арматуру в системах противопожарной защиты

Пост индикаторные клапаны (PIV) играют важную роль в системе противопожарной защиты, открывая и закрывая подачу воды снаружи здания.Но в 2010 году требования к клапанам постиндикатора Национальной ассоциации противопожарной защиты (NFPA) изменились. Хотя они дали разработчикам систем больше возможностей, они также сделали менее ясным, когда они нужны.

В этом блоге мы исследуем ценность добавления сигнального клапана в систему противопожарной защиты. Мы также выясним, когда эти устройства потребуются NFPA.

Устанавливаете ли вы индикаторный клапан в вашу систему противопожарной защиты? Обязательно ознакомьтесь с универсальным ключом PIV и переключателем тампера PIV .

Для чего нужен индикаторный клапан поста?

Пост индикаторные клапаны обычно используются для управления потоком воды в спринклерную систему, гидрант или другое устройство с подземным трубопроводом. С тех пор, как в 1974 году был установлен первый индикаторный клапан на стойке, это оборудование было основой приложений противопожарной защиты, где при реагировании на пожарные пожарные нуждались в четкой индикации того, открыт или закрыт скрытый клапан. Узел клапана также служит простым способом остановить поток воды из водопровода во время аварийных ситуаций или планового технического обслуживания.

Во время пожара в здании обрушение внешней стены может повредить водопровод или создать новые отверстия для водоснабжения. Пост-индикаторный клапан позволяет пожарным перекрыть подачу в уязвимые места, гарантируя, что их усилиям не помешает потеря давления или отвод воды в неправильные места.

Но за последнее десятилетие NFPA ослабило требования к клапанам постиндикатора. MeyerFire отмечает, что ее решение связано с эффективностью спринклерных систем пожаротушения в борьбе с пожарами до того, как стены достигнут точки обрушения, а также с желанием снизить стоимость спринклерных установок.Фактически, MeyerFire указывает, что ссылки на коды, учитывающие обрушение здания, теперь появляются лишь косвенно в требованиях разместить гидранты и опорные клапаны на достаточном расстоянии от конструкции.

Между прочим, постиндикаторные клапаны также используются в промышленных или бытовых условиях для транспортировки технологической воды, которая небезопасна для питья. Индикаторные клапаны красного цвета предназначены для тушения пожаров, а желтые, зеленые и синие — для бытовых или промышленных целей.

Детали постиндикаторного клапана. Универсальные гаечные ключи PIV можно использовать для поворота рабочей гайки, а также открытия и закрытия клапана подземной пожарной магистрали. Источник: MeyerFire

Детали клапана индикатора поста: вот как они работают

Также известные как PIV, индикаторные столбы, I столбики, IP, настенные столбы или индикаторы столбов, индикаторы столбов можно легко распознать по последовательному символу: «PIV» внутри круга. Узел обычно состоит из обычной задвижки или дроссельной заслонки, установленной на водопроводе пожарной системы.Стойка индикатора устанавливается на монтажной пластине на капоте и выступает из земли или стены.

В верхней части указателя поворота имеется запираемый привод, который выглядит как красный металлический руль или гаечный ключ / рукоятка. Перемещение привода открывает и закрывает клапан. Стеклянное или пластиковое окошко в верхней части индикаторной стойки четко показывает уведомления, которые сообщают, открыт или закрыт клапан.

Универсальные гаечные ключи

PIV можно отрегулировать для работы с большинством индикаторных столбов.Вот как они работают: с помощью защищенной от несанкционированного доступа скользящей гайки стопорный ключ прикрепляется к квадратной рабочей гайке вертикального индикаторного клапана, что позволяет управлять подземным клапаном. Скользящая гайка прикрепляет одну сторону ключа индикаторного клапана к рым-болту или петле, которые используются для фиксации ключа на месте.

Посмотрите это видео, чтобы продемонстрировать, как клапаны индикатора поста работают с гаечным ключом / ручкой:

Есть три основных типа постиндикаторных клапанов:

Столбы наземные. Основание этого индикаторного столба закопано в землю. Обычно он управляется запирающейся ручкой или гаечным ключом. Столбы заземления используются, когда вентиль находится вне здания.
Столбы настенные. Этот короткий индикаторный столб обычно крепится горизонтально к стене здания с помощью фланца. Он используется, когда водопровод проходит через полость в стене, и приводится в действие маховиком. Однако настенные указательные столбы обычно менее предпочтительны, чем другие типы, потому что они подвергаются наибольшему риску во время обрушения здания.
Столбы тумбы. Этот индикаторный столб выглядит как наземный столб, но прикреплен болтами через фланец к горизонтальной поверхности (обычно к бетонной платформе), а не выходит из земли. Он используется, когда клапан находится внутри здания, а водопровод находится под землей. Он также управляется запирающейся ручкой или гаечным ключом.

Индикаторные стойки могут иметь регулируемую или фиксированную длину для учета различной глубины заглубления. Регулируемые стойки обычно имеют телескопическую подземную секцию, позволяющую регулировать в полевых условиях точную глубину заглубления, которая необходима.Также доступны электронные PIV, которые связываются с системой пожарной сигнализации при открытии или закрытии клапана.

Каковы требования NFPA к контрольному клапану на посту?

Международный кодекс пожарной безопасности (IFC) гласит, что сети частной пожарной службы должны быть установлены в соответствии с NFPA 24 : Стандарт для установки частных сетей пожарной охраны и их принадлежностей . NFPA 24 регулирует системные требования между водопроводом и служебными входами в здание.

До 2010 года требования NFPA 24 к пост-индикаторным клапанам были четкими: указанный в списке столб-индикаторный клапан требовался почти на каждом соединении от магистрали частной пожарной службы к зданию. Было разрешено несколько особых исключений, таких как показывающий клапан в колодце, но они требовали одобрения компетентного органа (AHJ).

Однако, начиная с издания 2010 года, NFPA 24 перестало требовать исключительного использования постиндикаторных клапанов для изоляции систем противопожарной защиты здания.Вместо этого издание NFPA 24 2019 года ( 6.2.9 ) предлагает следующие варианты:

Пост индикаторный клапан на расстоянии не менее 40 футов (12 м) от здания
Индикаторный клапан настенного столба
Контрольный клапан в приямке
Предохранитель обратного потока с контрольным клапаном на расстоянии не менее 40 футов от здания
Клапан без индикации, такой как подземная задвижка в утвержденной проезжей части с Т-образным ключом на расстоянии не менее 40 футов от здания
Регулирующие клапаны, установленные в пожаробезопасном помещении, доступ к которому осуществляется снаружи
Регулирующие клапаны в огнестойком ограждении лестницы с доступом снаружи, как это разрешено AHJ

Если высота здания менее 40 футов, клапаны могут располагаться на расстоянии менее 40 футов от здания.Однако прочтите внимательно: они не могут быть ближе высоты стены.

Стеклянное или пластиковое окошко на указательном столбе ясно показывает, что пожарные должны реагировать, если клапан, скрытый от глаз, открыт или закрыт.

Для систем, которые соответствуют рекомендациям NFPA 13 : Стандарт для установки спринклерных систем , вода еще более мутная. Единственное руководство из издания 2019 года, касающееся индикаторных клапанов поста, содержится в разделе 16.9.9 .Хотя в нем не учитывается, когда следует использовать эти клапанные узлы, в нем указано, что верх стойки должен быть на 32–40 дюймов выше уровня, когда они используются. Секция требует защиты постиндикаторных клапанов от механических повреждений. В нем также отмечается, что требование классификации не распространяется на индикаторные клапаны для настенных столбов.

Издание NFPA 14 от 2019 года: Стандарт для установки напорных и шланговых систем предлагает наиболее специфические требования к индикаторным клапанам на столбах.В разделе 6.3.6.1.1 , за исключением подключений пожарной части, говорится, что в каждом водопроводе должен быть указан индикаторный клапан в утвержденном месте. Для выполнения этого требования чаще всего используются постиндикаторы.

A.6.3.6.1.1 подчеркивает предпочтение клапанов индикатора поста, предлагая список опций в предпочтительном порядке:

Перечисленный индикаторный клапан на каждом соединении со зданием, которое находится на расстоянии не менее 40 футов от здания (если позволяет пространство)
Регулирующие клапаны в отсечка лестничные башни или клапана комнаты доступны снаружи
Клапаны, расположенные в стояках с указательными столбами, предназначенными для работы вне помещения
Клапаны с ключом на каждом входе в здание

NFPA 14 ( 6.3.6.1 ) также допускает другие альтернативы с одобрения AHJ, такие как индикаторные клапаны настенных столбов и подземные клапаны с проезжей частью и Т-образным ключом.

AHJ и страховщики часто добавляют свои собственные требования к постиндикаторным клапанам. Всегда проверяйте местные нормы и правила для наиболее точных требований к системе противопожарной защиты.

Универсальные гаечные ключи

PIV можно отрегулировать для работы с большинством индикаторных столбов.

Понимание требований к индикаторным клапанам на столбах определяет, когда они необходимы для систем противопожарной защиты.

Индикаторные клапаны

могут спасти жизни во время пожара, гарантируя, что пожарные получат необходимое давление воды.Несмотря на то, что NFPA смягчило требования к клапанам для постиндикаторов, они остаются предпочтительным методом контроля потока воды в систему противопожарной защиты.

Устанавливаете ли вы индикаторный клапан в вашу систему противопожарной защиты? Обязательно ознакомьтесь с нашим универсальным ключом PIV и тамперным переключателем. По запросу мы также поставляем индикаторные клапаны для столба. Просто позвоните нам по телефону +1 (888) 361-6662 или по электронной почте [электронная почта защищена].

Этот блог был первоначально размещен по адресу QRFS.com/blog .Проверьте нас на Facebook.com/QuickResponseFireSupply или в Twitter @QuickResponseFS .

Материалы, представленные на сайтах «Мысли в огне» и QRFS.com, включая весь текст, изображения, графику и другую информацию, представлены только в рекламных и информационных целях. Каждое обстоятельство имеет свой уникальный профиль риска и требует индивидуальной оценки. Содержание этого веб-сайта никоим образом не исключает необходимости в оценке и совете специалиста по безопасности жизнедеятельности, услуги которого следует использовать во всех ситуациях.Кроме того, всегда консультируйтесь со специалистом, таким как инженер по безопасности жизнедеятельности, подрядчик или местный орган власти, имеющий юрисдикцию (AHJ; начальник пожарной охраны или другое государственное должностное лицо), прежде чем вносить какие-либо изменения в вашу систему противопожарной защиты или безопасности жизни.

Седельный клапан негерметичен

Существует множество принадлежностей системы питьевой воды, например, быстроразъемные соединения, переходник, R.O. трубка, ограничители потока, носики, шаровые краны с быстрым соединением, шаровые мини-клапаны, седельные клапаны, игольчатые клапаны, сливные седла, автоматическое закрытие клапанов и т..NSF сертифицирован.

протекает (даже если подача воды отключена, в линии все еще может быть вода, которая вытечет, как только игла будет выдвинута назад). См. Рис. 8. При врезке в оцинкованную трубу слейте воду из линии и предварительно просверлите кран 3/16 дюйма для седлового клапана. Рис. 8. Установка седельного клапана. 14 ноября 2012 г. · Это гораздо лучший способ подсоединения к вашей водопроводной линии по сравнению с традиционным «седловым» клапаном, который со временем протечет. Вы можете сделать это сами, я знаю, что сможете. Вам нужно будет приобрести служебную тройку SharkBite, запорный клапан SharkBite и систему подачи воды в стальной оплетке, достаточную для протекания от холодильника к водопроводной линии, которую вы используете… 29 декабря 2020 г. · Болт крепления седлового клапана может быть перетянут, что может повредить уплотнительное кольцо и вызвать постоянную утечку газа, что может увеличить риск возгорания. Forest River уведомит владельцев, и …

Я проверяю все соединения, клапаны и сами трубы. Я обращаю особое внимание на клапаны под ручкой, где шток выходит из клапана, что означает протекающую набивку на клапане. Часто при установке ледогенератора установщик использует седловой клапан, который входит в комплект для установки льдогенератора, что является плохой новостью.Но похоже, что все седловые клапаны в конечном итоге протекают независимо от того, открыты или закрыты, поэтому я бы полностью избавился от седлового клапана в сборе, как только вы сможете его повернуть. Я не знаю хорошего способа залатать дыру в медной трубе. ИМО, лучший способ: а) вырезать около 6 дюймов проколотой меди и отремонтировать с помощью двух ремонтов … График праздников: Заказы, размещенные между 24.12.20 и 21.01.21, могут быть отправлены только 1 / 4/21, если вы не пользуетесь услугами Next Day Air, Second Day Air или UPS Three Day. 1) Вставьте свободный конец шланга питательной воды в штуцер на резервуаре для хранения.2) Откройте кран питательной воды и кран бака и дайте баку заполниться (около 3 минут). 3) Закройте кран питательной воды, клапан бака, снимите бак с трубки и отложите бак в сторону (минимум 15 минут). D. Установите сливное соединение. 200-фунтовые гантели на продажу Седельные клапаны с возрастом часто протекают. Ремонт протечка седла клапана может быть столь же легко, как затягивая гайку под запорной ручкой. Однако рекомендуется снять седловой клапан и заменить его обычным запорным клапаном для воды.Вы можете попробовать затянуть стяжную гайку или даже полностью заменить седловой клапан.

25 мая 2010 г. · Эти седловые клапаны подвержены протечкам, и они не разрешены Сантехническим кодексом штата Миннесота. Большинство из них не протекают, но имеют гораздо более высокую вероятность протечки, чем правильно установленная вода. клапан. Если они в конечном итоге протекают, ремонт будет включать в себя все действия, которых вы должны избежать — резку, подгонку, развертывание, очистку, пайку и т. Д. Мой совет — не использовать седловые клапаны.

Штанга Furby amazonRemington 700 bdl custom deluxe 25 06

Healbot Button 4

Fireboy and watergirl 2 level 39
Avancemos 2 unidad 5 leccion 1 повторное обучение и ответы на вопросы
Литература по координации Daikin
Continum of care
Установить командную строку msu
Найдите домен функции, используя интервальную нотацию. f (x) frac sqrt x 6 sqrt x 4
Fruitridge bloods sacramento
Medschoolanki
Togel hari ini hongkong yang keluar 6d
3313191.000 Dometic control board
Maytag Centtennial Washer Disassembly
Open modal from another component angular 8
Исключения антивируса Windows 10
Echo говорит с сервером
Компоненты Terpinator
Algebra 2, том 2 houghton mifflin harcourt answers pdf
Hp envy x360 ryzen 5 4500u
Internet Explorer для Windows 10 64-битный автономный установщик
Lodash debounce npm
Почему класс Google сообщает, что вложения не назначены. Отзывы о сеялках John Deere 7000
Tikka t3 super lite из нержавеющей 223
RRB ntpc syllabus in telugu
Diy dtg printer kit
Rainbow hypixel skyblock
Carrier Landing pro apk rexdl
Ertugrul gazi web series

Kynar PVDF Outperfor ms Системы с использованием металлов, стали с футеровкой и экзотических сплавов.Kynar 740 PVDF обладает исключительной химической стойкостью к очень агрессивным неорганическим химическим веществам, кислотам, углеводородам и галогенам, выдерживает диапазон температур от -40 ° F до 280 ° F и является идеальной заменой экзотическим сплавам.

Седловые клапаны его не имеют. Большинство из них не протекает, но вероятность протечки у них гораздо выше, чем у правильно установленного водяного клапана. При установке льдогенератора или увлажнителя для всего дома отключите существующий водопровод с помощью подходящего тройника и установите надлежащий запорный клапан. Они сказали мне, что седловые клапаны с самопроникающей головкой противоречат нормам штата Нью-Джерси и являются дешевым решением от правильного выполнения и склонности к утечкам. Я заплатил более 700 долларов, чтобы починить это и установить соответствующий запорный клапан, и удалить мертвый седловой клапан на линии холодной воды.Установка седельного клапана с металлической трубкой: 1. Отключить подачу холодной воды. 2. Просверлите отверстие диаметром 3/16 дюйма в желаемом месте. 3. Убедитесь, что пробивающая насадка не выступает за резиновую прокладку. 4. Установите седло на трубу, совместив его с отверстием. 5. Поверните ручку седлового клапана по часовой стрелке, чтобы закрыть клапана 6. Затяните гайку / уплотнение вокруг штока клапана гаечным ключом 7. 10 мая 2007 г. · Седельные клапаны запрещены в качестве дренажных фитингов (P2611.1) Я не могу найти никаких рекомендаций против их использования в распределительных линиях.Клапаны должны быть доступны. (Не «легкодоступный») Доступны пространства для обхода. (P2905.6) — Джим Катен, Орегон,

Доски для потолка Armstrong для ванной комнаты Седельный клапан увлажнителя с проскальзыванием с самопирсингом. Цена: 5 долларов США. 000-1319-051. Встроенный сетчатый фильтр для воды Skuttle. Цена: 5,50 долларов. 50000200-001. Седло из ПВХ 10×4 (soc) cl125 Седло из ПВХ 10×4 (Soc) CL125: RG330101806 | R&R Products, Inc. — Коммерческие запасные части и аксессуары для индустрии гольфа и газона 800-528-3446 Бесплатная доставка по заказам на сумму более 500 долларов Футерованная сталь и экзотические сплавы.Kynar 740 PVDF обладает исключительной химической стойкостью к очень агрессивным неорганическим химическим веществам, кислотам, углеводородам и галогенам, выдерживает диапазон температур от -40 ° F до 280 ° F и является идеальной заменой экзотическим сплавам.

Запасные части домкрата Питтсбург Показывает замену седлового клапана для ремонта штифтового клапана водопровода. Их также называют самопрокалывающими, штифтовыми и игольчатыми клапанами. Эти седловые клапаны предназначены для труб … Как установить седловой клапан и почему не следует этого делать, поскольку они пропускают воду. Все седловидные клапаны с самопирсингом будут протекать, это лишь вопрос времени.Прежде чем я верну … клапан. Зажмите седловой клапан на медном или пластиковом питающем трубопроводе (только для холодной воды). Поворачивайте ручку клапана, пока стержень иглы не проткнет трубку. Затем отведите иглу на 1-2 оборота, чтобы запустить поток воды. См. Врезку с фотографиями. Сливное соединение (применимо только к моделям с обратным осмосом «RO») Седловой врезной клапан Supco Номер детали STV2. Самонарезающий седельный клапан с добавленной латунной вставкой для обеспечения положительного потока и герметичности. Быстрый и удобный способ подключения к линии для холодильников, ледогенераторов и т. Д.Регулируется от 3/8 дюйма до 1 3/8 дюйма наружного диаметра. медные трубки.

Мраморная гоночная трасса?

Usps карьера войти в системуBhai ki patni bani kahani

Седло из ПВХ 10×4 (soc) cl125 Седло из ПВХ 10×4 (Soc) CL125: RG330101806 | R&R Products, Inc. — Коммерческие запасные части и аксессуары для индустрии гольфа и газона 800-528-3446 Бесплатная доставка по заказам на сумму более $ 500 *

Hypixel перековывает скайблок для шанса критического удара

Аппаратная платформа Esxcli получить список часовых поясов для ритм-гитары Хамбакеры для ритм-гитары

Лунная головка клиентского уровня не работаетCas-программа для ti 84

Гидроиндексирующий клапан FIMCO — отличная альтернатива индивидуальным соленоидным клапанам.Один клапан может заменить до восьми соленоидов 1 ″ или шесть соленоидов 1 1/4 ″ или 1 1/2 ″. Поскольку гидроиндексирующий клапан FIMCO работает только с давлением воды, вам никогда не придется беспокоиться о скачках напряжения или молнии, которые могут поставить под угрозу вашу систему орошения или …

6 февраля 2020 г. · Как отключить седловой клапан на ступени холодильника 1: Найдите ватерлинию. Выключите льдогенератор, чтобы предотвратить его циклическое включение и выключение. На задней панели … Шаг 2: Найдите седловой клапан. Как только вы найдете линию подачи, следуйте по ней назад, пока не найдете седловой клапан.Посмотрите на … Шаг 3: Поверните ….

Затем я снова включил седловой клапан. Седельный вентиль в подвале не протекает. Поднялся наверх и осмотрел водопроводы в агрегате. НЕТ видимой утечки воды. Все соединения надежны и даже не влажные … Фитинг спереди, соединяющий водопровод дверцы морозильной камеры с шкафом, также цел, и НЕ протекает .. 10 декабря 2020 г. · Задвижки не ограничивают поток, когда они не используются, но им требуется больше времени, чтобы переместиться в рабочее положение, и вероятность протечки выше.Седельный клапан всегда прерывает поток, но очень быстро перемещается в нужное положение. Оба этих типа клапанов распространены в системах трубопроводов всех форм и размеров. Задвижки простые типы запорной арматуры. Упражнения по развитию навыков для взрослых с ограниченными возможностями

Как добавить количество смертей в счетчик смертей в minecraftЛучшее снаряжение валькирии 40k

Что ж, если у вас не протекает колпачок сжатия, все в порядке — на сегодня. Но похоже, что все седловые клапаны в конечном итоге протекают независимо от того, открыты или закрыты, поэтому я бы полностью избавился от седлового клапана в сборе, как только вы сможете его повернуть.Я не знаю хорошего способа залатать дыру в медной трубе.

a Запорный водяной клапан, расположенный за агрегатом, может быть недоступен. В этом случае может потребоваться отключить основное питание дома, если линия, ведущая к Sub-Zero, протекает. См. Также Седельный клапан на линии подачи воды. Пример запорных клапанов, показанных в положении ВЫКЛ. 8 мая 2015 г. · Соединение часто выполняется с использованием седельного клапана низкого качества, который подвержен утечкам. Это клапан, который вы включаете в начале отопительного сезона и отключаете в конце отопительного сезона.Убедитесь, что он в хорошем рабочем состоянии и не протекает. Мусор может удерживать клапан частично в открытом положении, что приводит к протечке клапана после насыщения водяной панели. Чтобы проверить соленоидный клапан, перекройте подачу воды на седловом клапане и отключите питание, подаваемое на устройство, снимите соленоид и промойте его водой под небольшим давлением. Это должно решить проблему, если клапан не имеет … Клапан открыт или закрыт. ВАЖНАЯ ИНФОРМАЦИЯ Во избежание засорения проточного соленоидного фильтра мусором убедитесь, что рукоятка седлового клапана направлена к потолку.Рис. 6. Установка седельного клапана. 3. Используйте трубку с внешним диаметром 1/4 дюйма (6 мм) и подсоедините седловой клапан к впускной стороне электромагнитного клапана увлажнителя (см. Рис. 7 …

Oikawa x Realous LemonMansion pool party rentals atlanta gaWayne комиссариат окружной тюрьмы

Black ops 3 rtm tool ps430 второй таймер громко

клапан.Зажмите седловой клапан над медной или пластиковой линией подачи (только для холодной воды). Поворачивайте ручку клапана до тех пор, пока стержень иглы не проткнет трубку.Затем отведите иглу на 1-2 оборота, чтобы запустить поток воды. См. Врезку с фотографиями. Дренажное соединение (применимо только к моделям с обратным осмосом «RO»)

Оберните две половины клапана вокруг трубки. Используйте вставки только в том случае, если необходимо отрегулировать клапан до нужного размера трубки. Если длина трубки 3/8 дюйма, вставка не требуется. Вставьте три болта и равномерно затяните их шестигранным ключом. Поверните штифт для прокалывания ПО ЧАСОВОЙ СТРЕЛКЕ, чтобы проткнуть трубку. Теперь клапан готов к использованию. Почему вентилятор моего ноутбука так громко работает dellMay 07, 2013 · Одна проблема с седловыми клапанами заключается в том, что игольное отверстие в трубе может забиться.К счастью, это засорение легко устранить, как только вы найдете седловой клапан (Фото 3). Если у вас есть недостроенный подвал, вы, вероятно, найдете под холодильником трубку, которая ведет к вентилю. В противном случае загляните под раковину. В-ТРЕТЬИХ, замените впускной клапан воды (Фото 5). .

Голосовой чат Steam quietService Saddles обеспечивают быстрое и надежное средство для отвода труб для ответвлений от 1/2 до 2- 1/2 дюйма. Использование экономичных сервисных седел JCM устраняет проблемы, характерные для прямых отводов, такие как протекающая резьба или разрыв трубы, и усиливает критическое соединение.

Модели двигателя генератора Yanmar Устранение неисправностей газонокосилок Ego

Иллюстрированное руководство DIY — Home Inspection Insider

Сливные клапаны водонагревателя могут забиться минеральными отложениями или просто износиться.Забитый сливной клапан может препятствовать потоку воды в водонагревателе и не будет сливать воду. С другой стороны, поврежденный или изношенный клапан может привести к протечке вашего водонагревателя.

Итак, можно ли заменить сливной кран водонагревателя? Да, может. На самом деле они легко доступны в хозяйственных и интернет-магазинах. Многие серийные водонагреватели имеют пластиковые сливные клапаны, которые могут легко выйти из строя. Если у вас есть пластиковый сливной клапан, также рекомендуется немедленно заменить его, чтобы предотвратить повреждение имущества из-за негерметичного сливного клапана.

Вам нужен лицензированный сантехник? Мы можем помочь!
Получите бесплатную оценку от лучших, прошедших проверку и лицензированных сантехников в вашем районе!

Хотя большинство водонагревателей поставляются с пластиковыми клапанами, вам следует подумать о переходе на латунный шаровой клапан. Эти клапаны прочнее и долговечнее, а пластиковые сливные клапаны не только ломаются, но и довольно легко забиваются.

Сантехники рекомендуют шаровые латунные краны просто потому, что они обеспечивают быстрый слив и простое обслуживание.Только убедитесь, что шаровой кран предназначен для водонагревателей.

Чтобы узнать больше о замене сливного клапана водонагревателя, читайте дальше.

Выбор правильного сливного клапана для замены

В газовых и электрических водонагревателях есть три основных типа сливных клапанов: пластмассовые, композитные и латунные.

Как указано выше, большинство водонагревателей имеют встроенные пластиковые клапаны, но вы все равно можете заменить их клапанами из латуни / композитного материала.

Пластиковые клапаны — самые дешевые, но не такие надежные, как два варианта.Поскольку они легко повреждаются, вероятность протечки клапанов выше. Композитные (стеклонаполненные нейлоновые) клапаны не истощают анод системы, как латунные клапаны. К тому же они довольно рентабельны.

Латунные вентили остаются лучшим вариантом для водонагревателей. Они не только долговечны, но также могут выдерживать более высокие температуры, наблюдаемые в высокотемпературных установках.

Латунные краны бывают как шаровые, так и задвижки.

Шаровые краны либо полностью открытые, либо полностью закрытые, между ними ничего нет.Хотя они стоят на несколько долларов дороже, эти клапаны позволяют воде быстро стекать, поэтому вы можете выбрать один из них вместо стандартного.

Как удалить сломанный или неисправный сливной клапан

Если вы хотите удалить сломанный или неисправный сливной клапан, вам понадобятся следующие предметы:

Отвертка / плоскогубцы
Ножовка по металлу
Самонарезающие резьбовые вставки для пластика
Шланг
Большое ведро
Разводной ключ / плоскогубцы с пазами

Снятие клапана может оказаться не таким простым делом как бы то ни было, но в этом нет ничего особенного.

Пластиковые сливные клапаны довольно сложно снять, поскольку они могут легко сломаться. Поэтому вам нужно быть немного осторожнее, имея дело с одним, чтобы избежать дальнейшего повреждения.

Перед снятием сливного клапана убедитесь, что кран, подающий холодную воду в водонагреватель, закрыт. Краны с водой также должны быть закрыты.

По возможности сначала необходимо слить воду из водонагревателя. Пошаговое руководство по сливу воды из водонагревателя см. В нашей статье «Советы по обслуживанию водонагревателя — газовые и электрические водонагреватели в резервуарах».

Вам также следует проверить и при необходимости заменить анодный стержень. В нашей статье Анодные стержни водонагревателя: что это такое и как его заменить, чтобы получить пошаговое руководство по замене анодных стержней.

Есть три способа удаления.

Метод 1 — Отвинтите пластиковый сливной клапан

Используя плоскогубцы для фиксации каналов, попробуйте осторожно снять сливной клапан, повернув его против часовой стрелки. Если вы сможете аккуратно снять пластиковый сливной клапан, не сломав его, это значительно упростит процесс.

Метод 2 — Отрежьте сливной клапан

Ножовкой сделайте два надреза на соске, пока он не выскочит. Будьте осторожны, чтобы не порезать резьбу на водонагревателе. Наконец, удалите оставшиеся части с помощью небольшой отвертки или плоскогубцев.

Метод 3 — Удаление сломанного сливного клапана

Другой метод — использование конической резьбовой вставки для пластмасс. Просто вставьте вставки в ниппель и открутите его. Однако это может не сработать, если вы имеете дело с пластиковым клапаном в старом водонагревателе.

Как заменить сливной клапан водонагревателя

Если вы хотите заменить сливной клапан водонагревателя, вам понадобятся следующие материалы:

Разводной ключ или клещи для снятия швеллеров
Большое ведро
Тряпки
Садовый шланг
Сливной клапан водонагревателя
Тефлоновая лента
Трубная смазка

А вот пошаговое руководство по замене клапана:

Шаг 1:

Выключите источник питания

В целях безопасности необходимо отключить питание автоматическим выключателем. Если в вашем водонагревателе используется природный газ, поверните регулирующий клапан в положение «пилот». Кроме того, чтобы вода не тратилась зря, используйте горячую воду в баке для мытья посуды, одежды или принятия душа.

Если у вас есть электрический водонагреватель, выключите прерыватель в распределительной коробке.

Шаг 2:

Выключите кран подачи холодной воды

Далее необходимо отключить подачу холодной воды на водонагреватель.Это предотвращает наполнение водонагревателя, когда вы начинаете сливать воду из водонагревателя. Чтобы выключить вентиль, поверните вентиль перпендикулярно подающей трубе.

Шаг 3. Слейте воду из водонагревателя

Подсоедините садовый шланг к сливному клапану и выведите его на улицу по земле или в слив в полу. Откройте сливной кран и кран горячей воды в ближайшей раковине.

Если резервуар не сливается, вам необходимо открыть предохранительный клапан, расположенный сверху (или сбоку) резервуара.Как только это будет сделано, дайте воде стечь.

Если сливной клапан забит осадком, воткните отвертку в отверстие и попытайтесь разбить осадок. Убедитесь, что вы очистили все отложения внутри резервуара.

В зависимости от размера водонагревателя для полного слива воды может потребоваться до 30 минут.

Шаг 4: Снимите старый сливной клапан

После слива воды из водонагревателя необходимо снять старый сливной клапан.С помощью плоскогубцев для фиксации каналов осторожно открутите сливной клапан против часовой стрелки, стараясь не сломать сливной клапан.

Если плоскогубцы для фиксации канала не удаляют разрыв уплотнения, вам может понадобиться трубный ключ на 18 дюймов или брусок большего размера.

Если сливной клапан все-таки сломался, вам необходимо удалить остатки сливного клапана из порта сливного клапана. Будьте осторожны, чтобы не повредить резьбу порта. После удаления всех остатков очистите порт, чтобы подготовиться к установке нового сливного клапана.

Шаг 5:

Установите новый сливной клапан

Сначала оберните нить тефлоновой лентой. Наклейте ленту вправо в том же направлении, в котором проходит сливной клапан, чтобы лента затягивалась при затягивании сливного клапана. При желании нанесите тонкий слой смазки для труб.

После этого вставьте новый сливной клапан в отверстие и с помощью гаечного ключа затяните его. Убедитесь, что клапан находится в том же положении, что и старый; плотно и направлено вниз.

При установке шарового крана убедитесь, что на ручке достаточно места для полного включения или выключения.

При установке пластикового сливного клапана убедитесь, что вы не перетягиваете соединения. Чрезмерное усилие может привести к поломке клапана и утечке. Это может произойти не сразу, но рано или поздно все пройдет.

Шаг 6: Включите подачу холодной воды

Теперь вам нужно снова включить подачу холодной воды, чтобы наполнить бак. Пока бак наполняется, проверьте герметичность и при необходимости медленно затяните сливной клапан.Перед повторным включением питания обязательно заполните бак полностью.

Когда вода в баке поднимается, воздух выходит через открытый кран горячей воды. Как только вода потечет из крана горячей воды, закройте кран.

Шаг 6:

Включите подачу газа или питание

Если утечки воды нет, поверните ручку газового регулятора обратно в нужное положение. Для электрических обогревателей поверните выключатель в распределительной коробке обратно во включенное положение.

На всякий случай проверьте, нет ли утечек воды.

Дренажные клапаны Best Water Heater

Вот некоторые из лучших вариантов замены, представленных сегодня на рынке:

Rheem SP12112G Дренажный латунный клапан — это продукт ведущего поставщика электрических и газовых водонагревателей, качество которого не вызывает сомнений. Этот латунный сливной клапан идеально подходит для нагревателей Rheem и Rudd. Для вашего удобства в нем есть паз для отвертки, позволяющий открывать и закрывать сливной клапан. Это помогает эксплуатировать сливную заслонку в труднодоступных местах.

House Mods HMP010 Латунный сливной клапан для водонагревателя 3/4 \ «MIP — Этот сверхпрочный латунный шаровой кран поставляется с увеличенной восьмиугольной гайкой для легкой установки. Он также имеет шаровой клапан с полным отверстием, что упрощает установку очистите и для быстрого слива. Ручка довольно большая, поэтому убедитесь, что у вас достаточно места для установки.

Eastman 60092LF Сливной клапан водонагревателя, 0,7 x 0,75 x 2, латунь — Это еще одно исследование качества, но недорогой сливной клапан из латуни.Он соответствует требованиям свинца и предназначен для выходных соединений MHT. Это означает, что его можно установить прямо на любой водонагреватель. Он также обеспечивает надежную фиксацию, не создавая беспорядка во время чистки.

Camco 11683 3/8 дюйма сливной клапан водонагревателя — очень простой в установке сливной клапан, сделанный из прочной латуни. Он поставляется с ручкой с поворотом на восток, которая подходит для большинства жилых домов на колесах. Он может выдерживать максимальное рабочее давление 120. Кроме того, он продается по доступной цене.

Reliance

58 2-дюймовый сливной клапан водонагревателя —

Camco 11513 Сливной клапан водонагревателя (латунь) — Еще один замечательный продукт от Camco. Это латунный клапан, который подходит для любого типа водонагревателя. Его длина 2,5 дюйма, имеется 3/4 дюйма NPT и 3/4 дюйма с наружной резьбой для шланга.

Camco 11523 Пластиковый сливной клапан водонагревателя 3/4 дюйма с хвостовиком 2-1 / 2 дюйма — Если вы предпочитаете пластиковые сливные клапаны, вам следует рассмотреть этот вариант.Он сделан из армированного пластика для долговечности. Кроме того, он оснащен удобной ручкой для легкой установки. Он имеет вход с резьбой 3/4 дюйма NPT, а также выход с резьбой 3/4 дюйма NH.

HomeInspectionInsider.com принадлежит и управляется Хьюбертом Майлзом, который является участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения рекламных сборов за счет рекламы и ссылок на Amazon.com. HomeInspectionInsider.com также участвует в партнерских программах с другими партнерскими сайтами.Хьюберту Майлзу платят за направление трафика и бизнеса в эти компании.

Установите запорный клапан под раковину и замените кран

Ваш кран протекает или протекает, так что пора его отремонтировать или заменить. Тем не менее, единственное перекрытие воды находится под домом. «Какая боль», — говорите вы себе. В следующий раз избежите неприятностей, установив отдельные запорные элементы на каждый сантехнический прибор. Просто помните, что вам необходимо перекрыть как горячую, так и холодную воду.

Чтобы заменить смеситель для кухни или умывальника и добавить запорный клапан, просто выполните следующие действия:

Перекройте воду во всем доме, затем снимите давление в водопроводах.Открытие внешнего крана — отличный способ сбросить давление. Таким образом, когда вы прорежете линию ватерлинии, вы не получите брызги воды на лицо. Основное перекрытие обычно находится либо у водонагревателя, либо под домом.

Снимите старый кран, открутив ватерлинии, а затем отвернув крепежные гайки. На рисунке крупным планом показана монтажная гайка. Часто вы можете просто дотянуться до пластиковых гаек и открутить их рукой. Для металлических гаек потребуется гаечный ключ или плоскогубцы.

Обрежьте концы до старой ватерлинии примерно на 12 дюймов назад или около того. Если у вас ватерлинии белого цвета Pex или серого цвета Poly, подойдет резак для пластиковых труб.

Найдите необходимые материалы (на рисунке слева направо для подключения вашего крана к существующим серым поли-ватерлинии) — обжимное кольцо 1/2 ″ из поли, переходной фитинг 1/2 ″ от pex к поли, кусок белой ватерлинии pex с двумя 1 Обжимные кольца размером / 2 дюйма, запорный клапан с наружной резьбой от 1/2 до 3/8 дюйма, гибкий соединительный элемент на 16 или 20 дюймов.Если у вас уже есть белые водопроводы из PEX, все, что вам нужно, — это запорный клапан и соединитель для крана. Существующий PEX ватерлинии будет обжимной право на запорный клапан.

Соберите детали. Используя щипцы 1/2 ″, обожмите кольца до белого Pex. Привинтить кран разъем к отсечной клапан. Не затягивайте слишком сильно. Ниточная паста или лента не нужны. У меня есть новые щипцы для обжима 1/2 ″ и 3/4 ″, которые можно купить по электронной почте за 95 долларов. 125 долларов могут показаться дорогими, но всего 3 месяца назад цена была вдвое выше.Один звонок сантехнику позволит оплатить стоимость этого простого в использовании инструмента.

Установите смеситель на раковину в соответствии с инструкциями производителя.

Затем накрутить трубопроводы горячей и холодной воды. Не затягивайте слишком сильно. Нить дурь или скотч не нужны. На картинке показано, как следует прикручивать коннекторы, хотя крепление вы будете делать под раковиной. Также закрепите распылитель, если он есть.

Подсоедините новые соединители / запорные клапаны к существующим водопроводным линиям.

Включите воду и проверьте на утечки.

Приточный клапан на пластиковые окна – простое, но эффективное средство улучшения микроклимата

Особенности конструкции оконных приточных клапанов

Клапан вентиляционный Air-Box Comfort

3000 ₽

AERECO Клапан приточный EMM

6500 ₽

AERECO Клапан приточный акустический EHA2

8500 ₽

30мобильных мастерских

Как установить приточный клапан? | Aereco

Как установить приточное устройство в случае механической вентиляции?

Установка приточных устройств на оконных рамах

Фрезеровка технологического отверстия для крепления приточного клапана

Размеры отверстия

Общие рекомендации

Типы окон

Размещение приточного клапана

Фрезеровка технологического отверстия

Установка приточных устройств механической системы вентиляции на рольставни

Настенный монтаж приточного устройства механической системы вентиляции

Рекомендация

Техническое обслуживание

Установка приточного клапана на платиковое окно в Ульяновске

Приточный клапан на пластиковые окна

Как установить приточный клапан на пластиковые окна своими руками

Принцип работы приточного клапана

Как установить приточный клапан на пластиковое окно самостоятельно

Приточный клапан на пластиковые окна своими руками: выбор устройства

Вент-клапан на окна: пример подбора

Необходимые материалы и инструменты, требования к установке

Этапы монтажа

Предназначение приточного клапан и его достоинства

Особенности конструкции стенового клапана

Где установить приточный клапан

Важные параметры приточных настенных клапанов

Советы по выбору и установке клапана

Как выполнить монтаж клапана самому

Сверление отверстия первым способом

Второй способ сверления отверстия

Монтаж приточного клапана

Востребованные модели приточных клапанов

Функции и основные преимущества приточного клапана

Особенности монтажа приточного клапана в стену, видео-инструкция

Установка приточного клапана в стену своими руками

Видео

Виды вентиляционных клапанов для пластиковых окон

Видео: Особенности работы вентиляционных клапанов

Преимущества вентиляционных клапанов для пластиковых окон

Разновидности клапанов для вентиляции

Фальцевые вентиляционные клапаны

Щелевые приточные клапаны

Накладные клапаны

Как выбрать лучший вариант вентиляционного приточного устройства

На что нужно обращать внимание, чтобы подобрать нужную модель?

принцип работы, характеристика и особенности установки своими руками

Принцип работы приточного клапана

Вентиляционный приточный клапан-ручка

Как установить приточный клапан на пластиковое окно самостоятельно

выбор и установка своими руками

Особенности вентиляции в квартире

Недостатки системы

Приточный клапан для ПВХ окон

Назначение и конструкция приточного клапана

Виды оконных клапанов

Преимущества автоматических устройств

Принцип работы

Рейтинг популярных марок

1 место – российская компания AIR BOX

2 место – французский производитель AERECO

3 место – польская марка VENTAIR

Виды

Инструкция по монтажу приточного клапана

Что учитывается при установке?

Видеоматериалы об устройстве и монтаже приточных клапанов

ВАМ ТАКЖЕ МОЖЕТ БЫТЬ ИНТЕРЕСНО

пусть квартира дышит! Стеклопакеты вентиляция

Недостатки пластиковых окон

Основные характеристики

Принцип работы

Клапан в сборе
