Как подключить вентилятор в ванной к выключателю
Опубликовано: 10.08.2022
Содержание
Ванная комната ассоциируется у всех с безупречной чистотой, однако, не у всех получается поддерживать чистоту в виду повышенной влажности в этой части жилища.
В ней может образовываться плесень и даже размножаться различные насекомые. Причем такое может наблюдаться даже у самых добросовестных хозяек.
Причина данного явления одна – отсутствие либо плохой уровень вентиляции. Чтобы избежать проблем с плесенью стоит разобраться, как самостоятельно правильно подключить вентилятор в ванной.
Наличие естественной вентиляции
Начать стоит с поиска отверстия (шахты) вентиляции и провести ее очистку, так как там за годы может накапливаться мелкий мусор, пыль и даже паутина. После проверки и приведения душника в порядок, сделайте такой маневр: зажгите спичку или свечу и поднесите к вентиляционной отдушине. Если пламя заколыхалось в сторону отверстия, значит с вашей естественной вентиляцией все в порядке.
Некоторым такой метод проверки может показаться недостаточным, тогда стоит обратиться к другому: взять небольшой бумажный лист и прислонить к шахте: держится за счет потока воздуха — отлично, съехал на пол – поток воздуха недостаточен либо его нет вовсе.
В случае отсутствия отверстия для естественной вентиляции в вашей ванной комнате, обязательно сообщите об этом в коммунальные службы.
В случае слабого потока, рекомендуем воспользоваться вентилятором и установить его в отверстие шахты вентиляции. Данное приспособление представлено широким ассортиментом на рынке электрических бытовых приборов, однако наибольшим спросом пользуется осевой вентилятор. Кроме типа конструкции, следует также сделать выбор его размера (в зависимости от размера душника) и производителя, после чего можно начинать самостоятельное подключение. Сделать это не так сложно, поэтому ниже мы разберем несколько способов его подключения своими руками.
Способы самостоятельного подключения
Можно выделить три основные схемы подключения кулера для ванной комнаты (который также может быть установлен и для кухни вместо вытяжки) к электросети:
- подключив его к светильнику;
- с помощью независимого выключателя;
- сделать его включение автоматическим с помощью датчика либо таймера.
Желательно начать беспокоиться о вентиляторе для ванны еще во время ремонта, так как провода к нему должны быть подведены внутри стены. Конечно, можно выполнить и наружный подвод, но смотреться это будет не слишком эстетично.
От освещения
Подключения кулера от лампочки дает возможность включать его вместе со светом. В таком случае питание берется от распределительной коробки. Если же ее нет, можно сделать ответвление от розетки, которая находится в ванной. Такой способ подключения достаточно бюджетен, но имеет несколько недостатков, среди которых постоянная работа кулера при включенном свете, даже когда этого не требуется, а также быстрый износ приспособления из-за постоянного включения и выключения.
Отдельный выключатель
Второй вариант удобен тем, что ваша вытяжка будет работать по вашему же желанию, а не вместе с включенным светом. Таким образом, управление вентилятором будет производиться отдельным выключателем, который может располагаться как возле выключателя света, так и на самом вентиляторе.
В таком случае не требуется подпитка от освещения, достаточно повторить схему подключения лампочки, только для вентилятора.
Пожалуй, единственный минус такого способа – он будет стоить дороже первого, однако не настолько, чтобы лишить себя возможности управлять устройством отдельно. К тому с таким подключением вы сможете оставлять вентилятор работать при выключенном свете.
При помощи автоматики
Нынешние вентиляторы для ванны могут выпускаться с автоматическими датчика, определяющими уровень влажности и таймерами выключения. Более удобным будет устройство с таймером, который подключается тремя проводниками, среди которых, третий является сигнальным и проведен от светильника.
Работает такой кулер следующим образом: его включение совпадает с включением света, прекращает же свою работу он через определенное время после отключения освещения (как правило, задается время в районе от 5 минут до получаса). Если вам не подходит такой тип вентилятора с таймером, можно выбрать кулер, который будет включаться только после выключения света и его длительность работы составит заданное таймером время.
Установка вентилятора

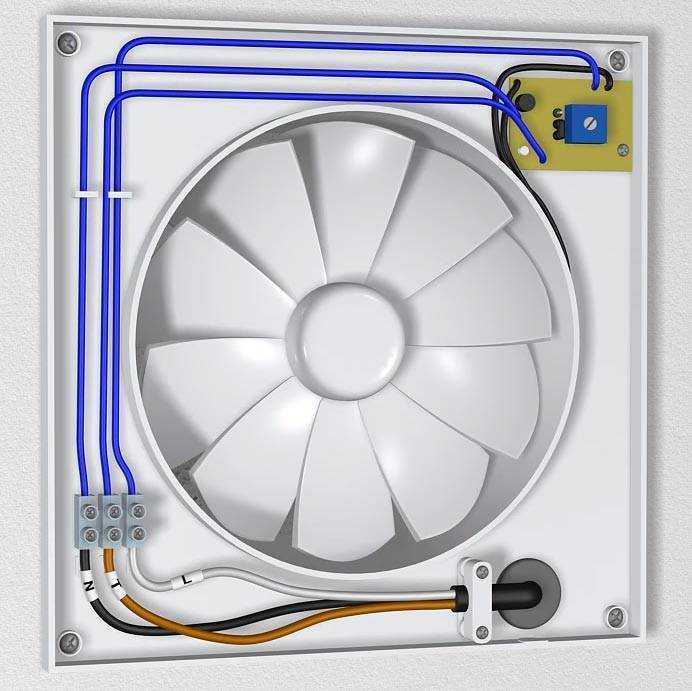

Такой тип вентиляторов довольно легок в установке – он подключается к сети с помощью клеммной колодки, которая находится за решеткой вентилятора. Для установки вентилятора можно использовать крепежные элементы, идущие в комплекте с ним. Также, вы можете прибегнуть к помощи клея, в случае возможной порчи плитки в ванной.
При установке кулера в ванной комнате, помните о маркировке проводов с помощью разных цветов. Синим цветом обозначен ноль, фаза будет соответствовать другим цветам, к примеру, красному, черному или белому.
Полезное видео
Ознакомиться визуально с вариантами установки вентилятора в ванной комнате вы сможете на видео ниже:
https://www.youtube.com/watch?v=3yCQSeVegLw
Из данной заметки вы почерпнули информацию, которая поможет предотвратить в вашей ванной сырость и размножение насекомых. Для большей уверенности, выполняя работы по подключению кулера в ванную, можно посмотреть одно из обучающих видео, предложенных нами.
Установка вентилятора в ванной и туалете
Что бы избавиться от лишней влажности, плесени и грибка, а также для создания большей циркуляции воздуха, вы можете установить вентилятор в вытяжную трубу. Лучше конечно если вы сейчас занимаетесь ремонтом вашей новостройки, или ванной комнаты, так как установку вентилятора желательно предусмотреть заранее. Это не потребует много затрат, да и просто не будет лишним.
В случае если квартира у вас жилая, или ремонт уже закончился, но появилась такая потребность, это тоже не займет много усилий и времени.
Как установить вентилятор в ванной
Напряжение к вентилятору, желательно подвести из распределительной коробки, где соединяются провода под свет и выключатель, вы можете добавить дополнительные провода и сделать, таким образом, двойной выключатель, для света и вентиляции (см. Советы по монтажу электропроводки). Сделать это лучше до того как начнутся отделочные работы. Есть и другой вариант, вы можете подвести напряжение, напрямую к вентилятору, без соединения в коробке, но после этого у вас будут небольшие неудобства с включением вентилятора, по этому данный способ не очень практичный и удобный.
Самый легкий и простой способ – это установка вентилятора, в вентиляционное отверстие стены. Что бы было проще, установите в вытяжку, пластиковую трубу для вентиляции, нужного диаметра и длинны. При этом ориентируйтесь на то, что бы труба была, вровень со стеной, или кафелем. Также можете установить трубу с выступом, а после укладки плитки в ванной срезать лишнее. Можете попробовать сделать обрезок с пластиковой канализационной трубы, она имеет диаметр 100 мм, и подходит практически ко всем стандартным вентиляторам. Затем выведите через нее провод для подключения и укрепите штукатурной смесью.
Если у вас высокие потолки, и имеется пространство над навесными потолками, вы можете собрать систему сверху с помощью пластиковых вентиляционных коробов, и установить вентиляторы на потолке, допустим поближе к ванной или унитазу.
Все детали и вентиляторы вы можете подобрать в специализированном магазине, вам лишь достаточно предоставить сделанный вами чертеж.
В квартирах панельных домов, можно использовать металлический вентиляционный короб, который идет с кухни в санузел.
При ремонте его лучше вообще отрезать болгаркой, снять, и заменить на новую систему. Потому что обычно, после того как там соберется мусор и скоксовавшаяся пыль, вентиляция ванной комнаты и туалета почти не работает.
Под новую систему вентиляции хорошо подойдут пластиковые короба с размером 100 на 50 мм. Короба большого размера не очень нужны, к тому же с ними возникнет проблема при установке, так как вам при этом будет мешать водоснабжение и канализация.
Вентилятор лучше разместить в новом коробе, перед входом в кабину санузлов.
Как видите, установка вентилятора в ванной и туалете, не является чем-то очень сложным, и вы с легкостью сможете избавиться от плохого запаха, сырости и грибка.
Как заменить вытяжной вентилятор и светильник в ванной
Они удаляют влагу, которая может привести к порче стен и появлению плесени. Замена комбинации вентилятора и светильника в ванной комнате — это проект среднего уровня, который вы можете выполнить самостоятельно всего за два-четыре часа.Стоимость этой задачи зависит от типа вытяжного вентилятора, который вы выберете. Чем тише вентилятор, тем он дороже. Мы рекомендуем выбирать вентилятор с самым низким рейтингом звука, который вы можете себе позволить. Также проверьте CFM — кубический фут в минуту. Это влияет на то, сколько воздуха перемещает вентилятор. В ванной комнате площадью 80 квадратных футов потребуется вентилятор мощностью 80 кубических футов в минуту. Если в вашей ванной комнате высокий потолок, выберите вентилятор с CFM на 10 или 20 процентов выше. Вот что вам нужно для этого проекта:
ИНСТРУМЕНТЫ
- Салфетка
- Рабочий фонарь
- Тестер цепи
- Мини-ножовка
- Ножовка по гипсокартону
- Инструмент для зачистки проводов
- Плоскогубцы для языка и паза
- Дрель/отвертка и насадки
- Отвертка
МАТЕРИАЛЫ
- Вентилятор/свет
- Малярная лента
- Изолента
- Лента для герметизации каналов
- или хомут воздуховода
- Кабельный зажим
- Проволочные гайки
- Адаптер вентилятора/воздуховода
- Винты 1-½”
Приступая к выполнению этой задачи своими руками, убедитесь, что у вас есть надлежащее защитное снаряжение.
ШАГ ПЕРВЫЙ
Снимите старый механизм вентилятора. Начните с отключения питания вашего старого вентилятора в блоке выключателя и постелите на пол тряпку для легкой уборки. Снимите решетку вентилятора, потянув прямо вниз, и убедитесь, что питание отключено с помощью тестера цепи. Затем сожмите его проволочные зажимы. Отсоедините электрическую вилку, которая питает двигатель. Один установочный винт и два выступа обычно удерживают механизм вентилятора на месте. Снимите установочный винт и потяните механизм вентилятора. Он должен опуститься и отсоединиться.
ШАГ ВТОРОЙ
Отсоедините провода. Аккуратно разверните провода. Используйте малярную ленту, чтобы указать, какие провода идут к свету, а какие к вентилятору. Вы также можете использовать смартфон, чтобы сфотографировать соединения. После маркировки проводов или фотографирования снимите гайки с проводов.
ШАГ ТРЕТИЙ
Отсоедините корпус от потолка.
Корпус вытяжного вентилятора для ванной обычно крепится к потолочной балке. Если вы найдете какие-либо крепления, выверните их. Если корпус не освобождается, проведите мини-ножовкой вдоль каждой стороны, пока не наткнетесь на винты или фланцы из листового металла. Разрежьте их, чтобы освободить корпус.
ШАГ ЧЕТВЕРТЫЙ
Отсоедините воздуховод и провода. Сдвиньте корпус вверх и в сторону, чтобы открыть воздуховод. Снимите зажим или ленту, которыми воздуховод крепится к корпусу. Выпрямите провода и, при необходимости, ослабьте зажим для снятия натяжения. Аккуратно выведите провода из корпуса и опустите его из отверстия.
ШАГ ПЯТЫЙ
Увеличьте отверстие. Вставьте один угол корпуса нового вентилятора в отверстие и прижмите его к балке. Отметьте вокруг корпуса, надрежьте гипсокартон канцелярским ножом и увеличьте отверстие с помощью пилы для гипсокартона. Вставьте новый корпус в потолок и сдвиньте его в сторону.
ШАГ ШЕСТОЙ
Подсоедините кабель.
Снимите примерно три четверти дюйма изоляции с проводов. Прикрепите кабельный зажим примерно в четырех дюймах от зачищенных концов. Наверните стопорное кольцо и затяните его.
ШАГ СЕДЬМОЙ
Присоедините воздуховод. Сдвиньте корпус на другую сторону и соедините воздуховод герметизирующей лентой или хомутом. Для нового вентилятора может потребоваться переходник воздуховода, если его выпускное отверстие не соответствует воздуховоду.
Подсоедините провода. Держите концы оголенных медных проводов бок о бок и закручивайте гайку по часовой стрелке. Подсоедините горячий и нейтральный провода одинаково, проверяя каждое соединение в соответствии с инструкциями производителя. По завершении прикрепите крышку проводки.
ШАГ ДЕВЯТЫЙ
Закрепите корпус. Вставьте корпус в отверстие так, чтобы его край был на одном уровне с потолком. Прикрепите корпус к потолочным балкам с помощью дрели/шуруповерта, используя полуторадюймовые винты общего назначения.
Для установки с выходом на чердак используйте подвесные стержни, прилагаемые к вашему светильнику.
ШАГ ДЕСЯТЫЙ
Установите механизм вентилятора. Подсоедините кабель двигателя. Прикрепите и закрепите механизм вентилятора, стараясь не защемить кабель. Восстановите питание и проверьте вентилятор.
ШАГ ОДИННАДЦАТЫЙ
Добавьте свет и гриль. Установите лампочку или лампочки вентилятора и подключите кабель для освещения. Используя прилагаемые зажимы, установите фонарь и решетку.
Установка завершена!
Ищете отличные инструменты, которые помогут выполнить ваш проект? Магазин Stanley , Black & Decker и DeWALT для всего, что вам нужно!
Для получения дополнительной информации ознакомьтесь со следующими статьями по теме:
- Установка вентилятора для ванной комнаты
- Конденсат на потолке ванной комнаты
Установка вентилятора в ванной – Мелкое жилищное строительство
Расположение вентилятора При поиске вентилятора для ванны нужно учитывать три основных момента.
Во-первых, разместите вентилятор там, где он может эффективно отводить влагу — в идеале рядом с душем, где образуется большая часть влаги.
Во-вторых, расположите вентилятор так, чтобы длина его воздуховода была как можно короче, а вырезы в блокирующих или каркасных элементах, особенно в стропилах, были минимальными. Вентилируйте воздуховод от вентилятора через крышу или через торцевую стену. Избегайте вентиляционных отверстий в боковых стенах, поскольку влажный воздух, выбрасываемый ими, может попасть на чердак через вентиляционные отверстия в свесах крыши. Если вам нужно вентилировать через софит, хороший способ сделать это с приспособлением под названием EZ Софит Вентиляционный .
В-третьих, размещайте вентиляционные отверстия на крыше вдали от проблемных зон, таких как световые люки и ендовы. Вода обычно скапливается на верхней стороне светового люка, создавая зону, подверженную протечкам, которую необходимо тщательно герметизировать.
Как правило, световой люк состоит из двух частей: базового фартука и встречного фартука, который идет над ним. Найдите вентиляционное отверстие возле светового люка, и вы навлечете на себя неприятности. С другой стороны, отлив ендовы может состоять из одного широкого куска металла или эластомерного материала, сложенного посередине. Но поскольку этот отлив расположен там, где сходятся плоскости крыши, он отводит огромное количество воды в дождливые сезоны. Так что будьте проще: размещайте вентиляционные отверстия на крыше вдали от препятствий на крыше или скоплений воды. Также не устанавливайте вентиляционное отверстие рядом с работающим окном.
Вентиляция вентилятора в ванной комнате
Чтобы предотвратить просачивание влаги на чердак, нанесите силиконовый герметик между фланцами коробки вентилятора и гипсокартоном потолка. Используйте ленту из металлической фольги, чтобы обеспечить герметичные соединения в местах присоединения воздуховодов к вентиляторам и вентиляционным отверстиям.
Установка вентиляционного отверстия
При установке, показанной на фотографиях ниже, вокруг исследовательской скважины был достаточный зазор, и на площадке находился кровельщик, поэтому бригада решила установить вентиляция на крыше в первую очередь. (Вентиляционные отверстия на крыше различаются; показанная модель имеет круглую трубу и защитный колпачок.)
Поднимитесь на крышу и найдите 1⁄4-дюйм. разведочное отверстие, просверленное при размещении вентилятора. Отверстие представляет собой центр вентиляционного отверстия, которое вам нужно вырезать.
СОВЕТ ПРОФЕССИОНАЛА: Прежде чем прорезать отверстие в потолке, убедитесь, что на пути нет препятствий. Ориентировочно найдите вентилятор и используйте 1⁄4-дюймовый. удлинитель для бурения вдоль предполагаемого пути воздуховода. Вы также захотите просверлить исследовательское отверстие в кровле. |
Диаметр большинства воздуховодов и вентиляционных отверстий на крыше составляет 4 дюйма, поэтому нарисуйте этот круг на крыше. Если круг врезается в выступы любой черепицы — примерно в нижнюю половину полосы гонта — используйте рыхлитель гонта или кошачью лапу, чтобы удалить гвозди, удерживающие эти гонты на месте, прежде чем прорезать вентиляционное отверстие 1 . Будьте осторожны при снятии черепицы, чтобы ее можно было использовать повторно 2 .
1) Поднимите гонт, чтобы удалить кровельные гвозди. | 2) Снимите черепицу по всей секции. | 3) Установив вентиляционное отверстие, обрежьте черепицу, чтобы она соответствовала верхней дуге вентиляционного отверстия. |
Вставьте верхний фланец вентиляционного отверстия под вышележащие слои гонта и с помощью универсального ножа обрежьте его дугу на гонтах выше 3 , затем вырежьте круг вентиляционного отверстия из оставшихся гонтов и кровельной бумаги 4 .
4) Используйте канцелярский нож, чтобы вырезать форму вентиляционного отверстия через кровельную бумагу. | 5) Разрежьте обшивку крыши, чтобы обеспечить вентиляцию. |
Если уклон крыши составляет 4:12 или больше, обычно нет необходимости заделывать края вентиляционных отверстий. Здесь шаг 2:12 требовал уплотнения для предотвращения утечек 6 . Осторожно поднимите ряд гонтов над вентиляционным отверстием и прибейте два угла верхнего фланца вентиляционного отверстия на место 7 . Не прибивайте нижние углы вентиляционного отверстия: эти гвозди будут подвержены воздействию погодных условий и могут протекать. Вырежьте и замените снятую черепицу и снова прибейте ее.
6) На крышах с небольшим уклоном заглушите вентиляционные отверстия, чтобы предотвратить протечки. | 7) Прибейте гвоздями только верхние углы вентиляционного отверстия — черепица закрывает эти гвозди. |
| СОВЕТ ПРОФЕССИОНАЛА: Крайне важно, чтобы влага, выбрасываемая вентилятором, не попадала на чердаки и в полости стен, и единственный способ сделать это — создать герметичные соединения. каждый стык воздуховода лентой из алюминиевой фольги, а не тканевой клейкой лентой. |
Монтаж вентиляторного блока
Если каркас ванной комнаты открыт, монтаж вентилятора довольно прост. Если вы вынете блок вентилятора из коробки вентилятора, коробка станет легче и ее будет легче удерживать на месте одной рукой, в то время как другой рукой вы будете прикручивать блок к потолочным балкам. Большинство вентиляторов имеют расширяемые кронштейны, которые проходят между балками на расстоянии 16 дюймов от центра (o.
Если фланец блока вентиляторов монтируется заподлицо с нижней стороной потолка, используйте кусок обрезков гипсокартона, чтобы измерить глубину блока относительно готового потолка 2 . Независимо от того, находится ли фланец коробки выше или ниже гипсокартона потолка, заделайте фланец полиуретановым герметиком, чтобы создать герметичное уплотнение между двумя материалами. Если вы сняли узел вентилятора ранее, переустановите его сейчас.
Воздуховоды должны быть как можно короче, чтобы уменьшить сопротивление воздуха. Сдвиньте нижний конец гибкого канала к выпускному отверстию вентилятора 9.0009 3 и заклейте стык металлической клейкой лентой, затем прикрепите другой конец к отводу вентиляционного отверстия на крыше.
Или, если вы еще не вырезали отверстие в крыше, приложите свободный конец воздуховода к нижней стороне обшивки крыши и обведите его контур на поверхности.
1) При необходимости добавьте блокировку между элементами каркаса. | 2) При размещении вентилятора кусок гипсокартона служит заменой готового потолка. | 3) Наденьте гибкий воздуховод и зафиксируйте его скотчем. |
Модернизация вентилятора для ванной комнаты Если вы переделываете или устанавливаете вентилятор для ванны, а готовый потолок уже готов, начните с создания картонного шаблона корпуса вентилятора. Отметьте примерное положение вентилятора, вбив шуруп или гвоздь в потолок, а затем поднимитесь в пространство над ванной и найдите маркер. Если наверху есть утепленный чердак, возьмите совок, чтобы убрать с дороги изоляцию, и обязательно наденьте пылезащитную маску и перчатки. Перед установкой коробки вентилятора на гипсокартон потолка нанесите герметик по периметру отверстия, чтобы создать герметичное соединение с фланцем коробки 1 . После того, как коробка подключена и потолок покрашен, установите накладку, закрывающую любые зазоры вокруг отверстия для вентилятора 2 .
Если в ванной есть потолочный светильник, комбинированный блок вентилятора и света может упростить вашу реконструкцию. Если вы хотите, чтобы вентилятор и свет работали одновременно, вы можете повторно использовать двухжильный кабель, который в настоящее время управляет выключателем света. Другой вариант — установить вентилятор/свет со встроенным датчиком присутствия. Свет управляется выключателем на существующем 2-проводном кабеле, а вентилятор включается или выключается автоматически, когда кто-то входит в комнату. |
После того, как вы нашли маркер, поместите шаблон веера рядом с ближайшей балкой и обведите его. Большинство коробов для вентиляторов крепятся к потолочным балкам. Если в корпусе вентилятора есть регулируемая монтажная планка, у вас больше свободы при размещении вентилятора. Используйте ножовку или сабельную пилу, чтобы вырезать отверстие. Чтобы вырез из гипсокартона не упал на этаж ниже, возьмите кусок деревянного лома немного длиннее выреза и прикрутите его к гипсокартону.
Подключение вентилятора в ванной
Перед выполнением каких-либо подключений в распределительной коробке вентилятора убедитесь, что питание отключено. Следуйте схемам подключения, предоставленным производителем вентилятора. В общем, проще, если поступающая мощность сначала проходит через распределительную коробку; тогда вам не нужно пытаться соединить ножки переключателя в распределительной коробке вентилятора — распределительные коробки внутри корпусов вентиляторов имеют тенденцию быть тесными и могут быть не рассчитаны на дополнительные провода.
Вентиляторы для ванных комнат также должны иметь защиту GFCI, если они установлены в душевых, потолки которых находятся на высоте 8 футов или менее над чистым полом.
Если пространство воздуховода узкое, обычно лучше подключить коробку вентилятора перед установкой воздуховода. При прокладке кабеля к блоку вентиляторов на всякий случай оставляйте большую петлю кабеля. Как и в случае с осветительными приборами и розетками, скрепите кабель скобами в пределах 1 фута от коробки вентилятора 1 . Вставьте кабельный разъем в отверстие распределительной коробки, пропустите через него кабель и зачистите оболочку кабеля 2 .
1) Скрепите кабель скобами на расстоянии не более 1 фута от вентиляторного блока. | 2) Снимите оболочку с проводов. |
С помощью разъемов для проводов сначала соедините входящий заземляющий провод с заземлением устройства 3 .
(Если подводящие провода приспособления скручены, выдвиньте их немного за пределы одножильного провода, чтобы соединитель проводов зацепил их первым.) Сращивайте нейтральные провода, а затем горячие провода. Если свет и вентилятор подключены отдельно, будет два набора горячих проводов.
Аккуратно потяните за каждую группу проводов, чтобы убедиться, что соединения надежно закреплены. Когда все группы соединены, аккуратно сверните провода в распределительную коробку вентилятора и накройте коробку 4 .
3) Сращивайте группы одинаковых проводов, начиная с проводов заземления, затем нейтрали, затем проводов под напряжением. (На данном этапе провода обесточены.) | 4) Сложите сращенные провода в соединительную коробку и установите крышку. |
Выдержка из Wiring Complete, 3-е издание (The Taunton Press, 2017 г.
