Отопление как правильно установить: Как правильно установить радиатор отопления

Содержание

правильная установка терморегулятора в частном доме или квартире своими руками и схема для этого

При строительстве и ремонте жилых сооружений часто возникает потребность в установке или замене батарей отопления. Дело это несложное, которое необязательно доверять специалистам, но можно выполнить и собственными силами.

Первое, с чем следует определиться перед тем, как установить радиатор отопления в квартире – это выбор разновидности данного устройства.

Как выполняется установка батарей отопления

Разновидности отопительных радиаторов для квартиры или частного дома

На современном рынке широко представлены следующие виды отопительных батарей и радиаторов:

  • чугунные;
  • алюминиевые;
  • биметаллические;
  • стальные;
  • медные;
  • пластиковые.

Каждая из этих разновидностей имеет свои преимущества и недостатки, которые нужно знать для того, чтобы сделать правильный выбор.

Например, чугунные батареи, широко использовавшиеся еще в советские времена, отличаются длительным сроком службы и нетребовательностью к качеству теплоносителя – вода в них может быть даже ржавой либо с большим количеством примесей.

В то же время, вследствие низкой теплопроводности чугуна, топливные затраты на разогрев таких устройств довольно высоки. Еще один минус – неэстетичный внешний вид чугунных батарей, поэтому в настоящее время они используются не так часто.

Алюминиевые, стальные, биметаллические и медные радиаторы имеют отличную теплопроводность и эффектный внешний вид. В то же время, недостатки у них тоже есть.

Например, минусом алюминиевых батарей является их высокая чувствительность к чистоте воды и неустойчивость к высокому давлению теплоносителя. Несколько более выносливы в этом плане биметаллические устройства. Медные радиаторы – самые долговечные и наиболее эффективные в плане обогрева, но в то же время и самые дорогие.

Что же касается пластиковых радиаторов – это наиболее экономичный вариант, они имеют легкий вес и просты в установке, но их нельзя подвергать нагреву выше 80 °C.

Изучив особенности различных типов батарей перед тем, как установить радиатор отопления своими руками, можно сделать выбор в пользу той или иной разновидности. Немало здесь может зависеть также от внутреннего интерьера помещения, бюджетных возможностей хозяев жилища и прочих факторов.

Необходимые элементы для монтажа своими руками

Далее, перед установкой радиаторов отопления в частном доме или квартире, следует подготовить все необходимые для монтажа детали, инструменты и материалы. Узнайте, когда у вас будет окончание отопительного сезона, потом можете приступать к работам.

Помимо непосредственно самой батареи для обогрева, при монтаже радиаторов отопления своими руками предусматривается установка следующих важных элементов:

  • Кран Маевского
    . Это небольшое приспособление, монтируемое на свободный верхний выход (коллектор) батареи. Его функция состоит в автоматическом выведении воздуха, который может образовываться в системе. Наличие такого устройства является обязательным при монтаже алюминиевых или биметаллических радиаторов, если же речь идет об установке батарей отопления из чугуна, то здесь кран Маевского на батарею не ставится – вместо него устройство для автоматического выведения воздуха монтируется в более высокой точке системы.
  • Автоматический воздухоотводчик – может выполнять ту же функцию, что и кран Маевского. Для установки на радиаторы используется редко. Изготавливается в никелированном или латунном корпусе. Нередко применяется для выведения воздуха наружу на других участках отопительной системы, как в вышеописанном случае с установкой чугунных батарей.
  • Заглушка. Радиаторные батареи с боковым подключением имеют четыре выхода, три из которых занимают входной и выходной трубопроводы и устройство для автоматического спуска воздуха. На четвертый выход как раз и ставится заглушка, которая обычно окрашивается белой эмалью и хорошо соответствует внешнему виду отопительного прибора.
  • Шаровые или запорные краны. Их ставится два: на входе и на выходе радиатора. Основная функция таких кранов состоит в том, что если в радиаторе возникнут неполадки, его можно отсечь от остальной системы отопления, которая может продолжать функционировать дальше. Шаровые краны дешевле по цене, но менее функциональны. Предпочтительно при установке батареи отопления своими руками воспользоваться запорными кранами, поскольку они дополнительно дают возможность регулировать поток теплоносителя, а значит, и степень обогрева в помещении.
  • Крюки, кронштейны и пластиковые дюбели. Это крепежные приспособления, служащие для подвешивания отопительных радиаторов и их крепления к стенам. Подробно о том, как правильно повесить радиатор отопления и какие моменты нужно учитывать при этом, сказано ниже.
  • Льняная подмотка либо фум лента, а также сантехническая паста. Эти материалы нужны для обеспечения герметичности соединяемых участков.

Инструменты

Набор инструментов для монтажа батарей отопления своими руками невелик и включает следующее:

  • дрель и сверла для нее;
  • уровень;
  • инструменты для сочленения между собой труб и фитингов (их перечень зависит от разновидности трубных изделий).

Выбор места для установки отопительных радиаторов

Говоря о том, как правильно установить радиатор отопления в квартире, следует отметить, что оптимальным местом для установки традиционно считается пространство под окнами. Такое расположение создает теплый заслон на пути холодных воздушных масс, проникающих в помещение со стороны окна.

Желательно, чтобы ширина теплового радиатора составляла как минимум три четверти от ширины оконного проема – это предотвратит потение стекол при обогреве жилища.

Оптимальное расстояние между отопительным прибором и полом составляет 8-12 сантиметров, между радиатором и подоконником – 10-12 сантиметров. Промежуток между задней поверхностью батареи и стеной должен быть в 3-5 сантиметров.

Соблюдение указанных рекомендаций по установке радиаторов отопления своими руками обуславливает эффективную циркуляцию теплых воздушных масс в помещении и его оптимальный прогрев.

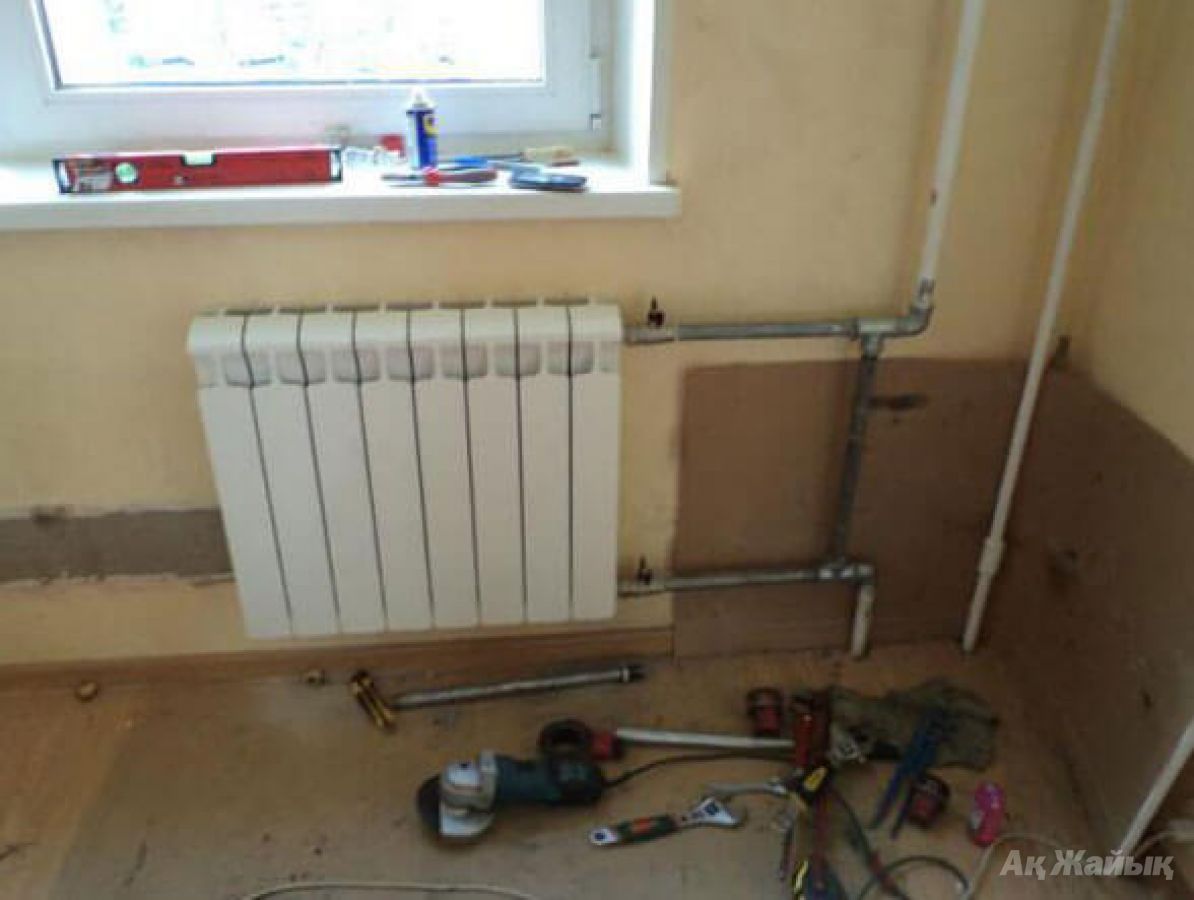

Подвешивание радиатора и его фиксация к стене

Далее следует разобраться в том, как повесить радиатор отопления и как закрепить его к стенам.

Сам по себе указанный процесс несложен, но еще до того, как повесить батарею, стоит позаботиться о том, чтобы стеновая поверхность позади нее была ровной.

Далее на стене, на 10-12 сантиметров ниже подоконника, прочерчивается горизонтальная линия, служащая ориентиром расположения для верхнего края радиатора. После этого, в соответствии с намеченным положением отопительного устройства, производится установка крепежных приспособлений.

Расположение радиатора должно быть строго горизонтальным для отопительных систем с принудительной (насосной) циркуляцией теплоносителя. Если же система работает посредством естественной циркуляции, тогда для батареи предусматривается минимальный уклон – примерно в 1-1,5°.

Причина проста – по окончании отопительного сезона эксплуатация радиатора прекращается и производится слив воды. При этом очень важно, чтобы сливание было полным, а батарея впоследствии оставалась сухой.

Если же уклон будет превышать рекомендованное значение в 1-1,5°, тогда возникающие в процессе эксплуатации застои будут мешать нормальной работе устройства.

Все эти нюансы следует предусмотреть и учесть до того, как повесить батарею отопления и обустраивать систему обогрева в жилище.

Для установки крюков в стене просверливаются отверстия, в которые монтируются пластиковые дюбели. Далее крюки вкручиваются в них настолько, чтобы обеспечить расстояние в 3-5 сантиметров между радиатором и стеной. В типичном случае отопительное устройство подвешивается так, чтобы крюки находились между секциями.

В случае использования для фиксации батареи кронштейнов процесс их установки немного отличается от вышеописанного. До того, как вешать радиатор отопления, следует приложить его к стене и отметить места для крепежей. Далее в этих местах высверливаются отверстия. В них монтируются пластиковые дюбели для винтов, посредством которых и прикручиваются крепежные кронштейны.

Еще один важный момент касательно того, как вешать батареи отопления на стену. Хотя наряду с верхними устанавливаются и нижние крепежи, однако их роль скорее вспомогательная – они служат в основном для более надежной фиксации радиатора в заданном положении, в том числе в процессе монтажа.

Уровень их установки должен быть на 1-1,5 сантиметра ниже нижнего коллектора. Большая же часть весовой нагрузки радиатора падает на верхние крепежи.

Конечно, толщина и прочность крепежных приспособлений должны быть тем больше, чем тяжелее отопительное устройство. Например, если стоит вопрос о том, как повесить алюминиевый радиатор – можно обойтись крюками не очень большой толщины. Если же к стене подвешивается тяжелая чугунная батарея – кронштейны и крюки должны быть значительно толще и прочнее.

Крепление радиатора к полу — как правильно установить

Стеновые сооружения квартир не всегда способны надежно выдерживать нагрузку от батареи на протяжении длительного времени. Если отопительное устройство обладает большой массой, либо стены имеют облегченную конструкцию, тогда необходима дополнительная напольная фиксация.

Она осуществляется посредством ножек, которые иногда входят в комплект устройства, либо специальных кронштейнов, которые крепятся к полу с помощью гвоздей или дюбелей.

Крепление к полу рекомендуется даже для относительно легких алюминиевых и биметаллических радиаторов; что же касается более тяжелых чугунных, стальных или медных батарей, то для них она является обязательной.

Подключение к трубопроводам

Заключительным этапом при установке батарей отопления в квартире своими руками является подключение к системе трубопроводов. Оно может осуществляться боковым либо нижним способом, в зависимости от того, как предусмотрено производителем отопительного устройства.

В свою очередь, боковое подключение радиатора к трубам может осуществляться в нескольких вариантах:

  • Односторонний способ. Может быть однотрубным (чаще всего) или двухтрубным. Помимо самих труб, для их подсоединения к радиатору потребуются два шаровых или запорных крана, два тройника и два сгона. При однотрубном способе подключения обязательной является установка байпаса, позволяющего отключать батарею без остановки системы в целом. Резьбовые соединения должны быть уплотнены лентой фум либо льняной подмоткой, поверх которой наносится сантехническая паста. При наличии технических возможностей байпас можно соединить с трубами посредством сварки.
  • Диагональное подключение. Такой вариант оптимален, поскольку обеспечивает максимальную теплоотдачу. С одной стороны радиатора, в верхней его части, осуществляется подача теплоносителя, а в нижней части с противоположной стороны – его обратный выход. Возможен и такой вариант, когда теплоноситель подается снизу, а выходит сверху. Диагональное подключение тоже может быть однотрубным или двухтрубным, и опять же при однотрубном способе необходима установка байпаса.
  • Седельное подключение. Этот способ наиболее удобный в осуществлении, и внешне самый малозаметный в жилом помещении. Как подача, так и обратный выход теплоносителя осуществляются в нижней части радиатора, но с разных сторон. Как и в предыдущих случаях, система может быть однотрубной или двухтрубной. При однотрубном седельном подключении предпочтительной является установка байпаса, однако возможен монтаж и без него. При отсутствии байпаса, если возникает необходимость в снятии радиатора, между подающим и обратным кранами ставится временная трубная перемычка.  «Монтаж и установка батарей отопления в частном доме – от выбора до пошагового руководства по устройству».

Конечно, схема подключения и все прочие нюансы касательно того, как поставить радиатор отопления в квартире, должны быть тщательно продуманы заранее, до начала монтажных работ.

Если все было проделано правильно, тогда результат такой работы – комфортный температурный микроклимат в жилище, позволяющий без особых проблем пережить суровый и холодный зимний сезон.

Источник: https://teplospec.com/radiatory-batarei/kak-vypolnyaetsya-ustanovka-batarey-otopleniya-varianty-i-posledovatelnost-montazha.html

Правильная установка радиаторов отопления: под окном, в нише, на стене

Эффективность отопительной системы квартиры или частного дома зависит не только от мощности источников тепла. Правильная установка радиаторов отопления позволит снизить затраты на обогрев помещения, сделать его более продуктивным и улучшить микроклимат.

Независимо от того, какой системой вы пользуетесь, однотрубной или двухтрубной, автономной или централизованной, где будет стоять радиатор – в квартире или доме, правила установки батарей отопления одни. Есть три варианта расположения радиаторов:

  • В нише;
  • Под окном;
  • На стене.

Для каждого варианта существуют свои правила размещения. Все что мы расскажем вам ниже, касается алюминиевых, чугунных и металлических радиаторов. К кварцевыем обогревателям эти рекомендации неприменимы. Подробнее о них вы можете прочитать в статье «Кварцевые батареи отопления: 14 за и против».

Виды систем отопления

Существует три варианта систем подключения радиаторов – последовательная, однотрубная, двухтрубная и коллекторная (параллельная). Они отличаются схемой разводки. В зависимости от того, какая система установлена, необходимо выбирать вид батарей. Важно помнить, что неправильное подключение радиаторов отопления приводит к снижению реальной тепловой мощности батарей.

Последовательное подключение

Это самый простой вариант подключения радиаторов. От отопительного прибора труба проходит к первому радиатору, от него – ко второму и т.д. Такой вариант подключения изжил себя, так как вода быстро остывает и уровень нагрева резко падает с расстоянием. Возможность отключения отдельной батареи отсутствует – приходится перекрывать всю систему.

Наглядный пример последовательного подключения радиаторов.

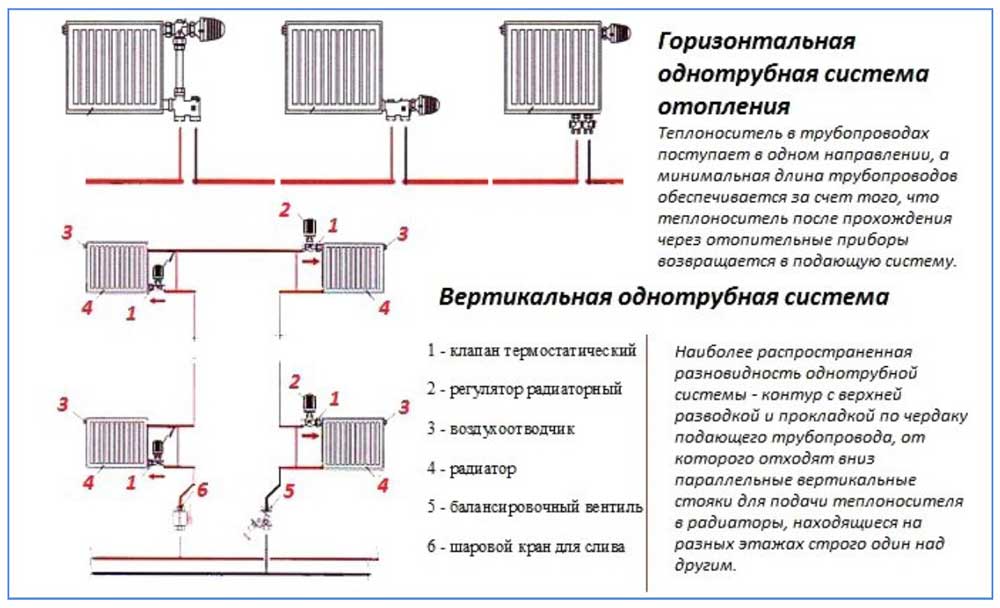

Однотрубная система

В однотрубной системе используется одна магистральная труба, по которой от отопительного прибора (теплового насоса, котла, бойлера и т.д.) поступает нагретая вода или другой теплоноситель. Каждая батарея подключена таким образом, что прошедшая через нее жидкость возвращается в магистраль.

Радиатор может быть отключен с помощью вентиля или запорного клапана без перекрытия основной трубы. Температура воды в каждом следующем радиаторе падает, но не так существенно как при последовательном подключении.

Двухтрубная система

Подача нагретой и отвод охлажденной воды в системе происходит по разным магистралям. Каждый радиатор подключен к обеим трубам. В такой системе температура жидкости на входе каждого радиатора практически одинакова, она незначительно понижается за счет теплопотерь в трубах.

Коллекторная (параллельная) система

В этой системе все батареи подключены параллельно. От отопительного прибора выходит одна магистраль, которая подключается к коллектору (в народе именуется гребенкой). В коллекторе вода распределяется по нескольким трубам, каждая из которых ведет к отдельному радиатору. Запорные вентили находятся на коллекторе.Коллекторная система может работать в комплексе с любой другой. Например, к магистрали с теплой водой, выходящей из коллектора, могут быть подключены несколько радиаторов, соединенных между собой параллельно, с помощью однотрубной или двухтрубной системы. От выбранной системы и вида подключения зависит количество секций радиаторов отопления. Рассчитать их можно с помощью онлайн-калькулятора.

Правильная установка радиаторов отопления в нише

Бывает, что в многоквартирных домах предусмотрена ниша под старые чугунные радиаторы. Такой способ установки батарей отопления малоэффективен, но иногда нет других вариантов. Поэтому рассмотрим и его.

  • Расстояние между боковыми и задней стенками ниши до радиатора должно быть минимум 5 см.
  • Доступ воздуха снизу не должен быть затруднен, как и выход его сверху. Расстояние от нижней и верхней части радиатора до стенок должно быть более 10 см.

Декоративная решетка должна способствовать конвекции. Лучше всего подойдет накладка из диагональных планок. Промежуток в нижней части радиатора лучше не закрывать решеткой, чтобы обеспечить оптимальную конвекцию воздуха.

Если ниша сделана в парапете, расположенном вдоль стены, ее верхнюю часть лучше закрыть декоративной решеткой, а не сплошной накладкой.

Батарея в нише под окном должна быть расположена так, чтобы до подоконника оставалось расстояние. Оно должно быть в два раза больше того, насколько подоконник выступает от стены. Например, если подоконник выходит за стену на 15 см, расстояние от него до ниши должно составлять 10 см.

Радиатор в нише под окном нужно располагать так, чтобы обеспечить хорошую конвекцию воздуха. Между его верхом и краем ниши должно быть минимум 10 см.

Такая декоративная решетка обеспечит хороший доступ воздуха к радиатору и полностью скроет его.

Как правильно установить батарею под окном

Через окна происходят самые большие потери тепла. Поэтому правильная установка батареи под окном особенно важна. Радиатор должен быть расположен точно посредине окна – так он будет отсекать холодный воздух и не даст ему распространиться по квартире.

Высота установки радиатора от пола должна составлять 5-10 см. Если промежуток будет больше – образуется прослойка холодного воздуха. Если меньше – под батареей будет сложно убирать. Расстояние от стены должно быть не менее 5 см, чтобы не затруднять конвекцию воздуха. Иначе батарея будет обогревать стену здания, а не помещение.

Если радиатор оборудован отсекателями воздуха, расстояние от него до подоконника должно быть более 5 см. Если подоконник широкий и выступает за радиатор, на каждый 1 см этой разницы нужно прибавить 2 см к промежутку между ним и батареей.Для радиаторов без отсекателя воздуха минимальное расстояние до подоконника — 10 см плюс 3 см за каждый 1 см выступа. Установка радиаторов отопления под окном впритык к подоконнику помешает конвекции воздуха. А это приведет к снижению теплоотдачи.

Если расстояние между окном и полом слишком мало и не получится соблюсти описанные выше нормы, лучше поставить низкий радиатор с большим количеством секций. Так можно избежать чрезмерных потерь тепла и более эффективно обогреть помещение.

Установка радиатора на стене

Это стандартный тип расположения радиаторов в многоквартирных домах. Нормы установки батарей отопления в квартире такие же, как в частном доме и довольно просты:

  • Расстояние до стены не менее 3-5 см.
  • Расстояние от пола до радиатора – 5-10 см.

Перед тем как повесить батарею убедитесь, что стена сделана из прочного материала и выдержит ее вес.

Источник: https://VTeple.xyz/pravilnaya-ustanovka-radiatorov-otopleniya/

установка циркуляционного насоса в системе отопления

Повысить эффективность работы автономных систем обогрева загородных домов и дачных домиков позволяет такое устройство, как циркуляционный насос на отопление. Установка этого насоса в систему отопления не представляет особых сложностей, поэтому выполнить такую процедуру, обладая хотя бы минимальными навыками работы с техническими устройствами, можно самостоятельно, без привлечения квалифицированных специалистов.

Циркуляционный насос в системе отопления

Назначение циркуляционных насосов

Основная задача, которую решают циркуляционные насосы для котлов отопления, заключается в том, чтобы обеспечить постоянное движение по трубопроводу передающей тепловую энергию жидкости без изменения давления потока. Таким образом, постоянно перемещаясь по трубопроводу с определенной скоростью, нагретая вода способствует лучшей передаче тепловой энергии элементам отопительной системы и, соответственно, более быстрому и эффективному обогреву помещений.

Установка циркуляционного насоса в систему отопления, работающую по принципу принудительной рециркуляции, является обязательным условием. В системы отопления с естественной циркуляцией теплоносителя для увеличения их тепловой мощности такие устройства тоже устанавливаются. Многие современные модели циркуляционных насосов могут работать на различных скоростях и имеют в своем оснащении специальный переключатель, позволяющий выбирать требуемый режим работы.

Используя регулируемые циркуляционные насосы, можно эффективно управлять работой системы отопления, включая ее на максимальный уровень теплоотдачи, когда на улице сильно похолодало, и выставляя экономичный режим работы после того, как в отапливаемых помещениях установится комфортная температура воздуха. Отдельные модели регулируемых насосов для котлов отопления могут работать в авторежиме, реагируя на изменение температуры воздуха в отапливаемых помещениях и переключаясь на требуемую скорость подачи теплоносителя в трубопроводную систему.

Устройство циркуляционных насосов для отопления

По конструктивному исполнению циркуляционные насосы, устанавливаемые на системы отопления, делятся на две большие категории: с «сухим» и «мокрым» ротором. Более высокими КПД и производительностью обладают устройства с «сухим» ротором, но они издают при работе сильный шум, более сложны в обслуживании и ремонте. Гидромашины с «мокрым» ротором отличаются простотой обслуживания и высокой надежностью и, если обеспечено требуемое качество теплоносителя, способны безотказно прослужить более десяти лет.

Кроме того, циркуляционные насосы рассматриваемого типа издают при работе минимальное количество шума. Даже невысокого КПД и производительности насосных устройств с «мокрым» ротором вполне достаточно для того, чтобы обеспечивать эффективную работу системы отопления частного дома или дачного строения.

Как правильно выбрать место для установки

Перед тем как установить циркуляционный насос, надо определить наиболее подходящее место для монтажа. Обычно такой насос в системе отопления монтируется после котла, на участке трубопровода, расположенном до первого ответвления. При этом нет значительной разницы в том, на какой из магистралей (подающей или обратной) трубопровода выполняется установка насоса на отопление. Для изготовления циркуляционного насосного оборудования производители используют материалы, которые способны выдерживать температуру воды в системе, доходящую до 100–115°, поэтому установка такого устройства даже на подающей магистрали, где температура теплоносителя максимальная, не нанесет ему никакого вреда. На гидравлические характеристики системы отопления и всех элементов, которые в нее входят, также не оказывает никакого негативного влияния то, на какой из магистралей трубопровода выполнен монтаж циркуляционного насоса.

Как установить насос на отопление? Основное внимание следует уделить тому, как выполнена обвязка насоса и как сориентирован ротор. В системах отопления, состоящих из двух отдельных веток (контуров), каждая из которых работает на обогрев разных частей дома или его этажей, лучше ставить два циркуляционных насоса – на каждый из контуров отдельно. Схему установки циркуляционных насосов на каждую из веток системы отопления оставляют такой же – сразу после котла и до первого ответвления на трубопроводе.

Использование отдельного насоса для каждого из ответвлений системы обогрева позволяет регулировать теплоотдачу каждого из таких контуров отопления, создавая требуемый температурный режим в помещениях, которые такими контурами обслуживаются.

Система отопления с двухконтурным котлом и теплым полом

В том случае, если отдельными отопительными контурами обслуживаются первый и второй этажи дома, применение двух циркуляционных насосов позволит еще и экономить на обогреве строения. Заключается такая экономия в том, что на обогрев верхних этажей, где температура воздуха всегда выше, требуется меньше тепловой энергии от системы отопления. Соответственно, циркуляционный насос, обслуживающий контур отопления верхних этажей, можно выставить на меньшую скорость работы, что и позволит экономить на энергоносителях, используемых для нагрева воды в котле.

Схемы обвязки

Схема подключения насоса для котла зависит от типа отопительной системы, на которой устанавливается такое устройство. Как уже говорилось выше, выделяют системы отопления с принудительной или естественной циркуляцией теплоносителя. Первые без такого насосного оборудования просто не работают, вторые работают, но при этом характеризуются невысокой теплоотдачей. Как правило, системы отопления, которые могут функционировать как с циркуляционным насосом, так и без него, используются для оснащения домов, расположенных в тех районах, где наблюдаются частые перебои с электроснабжением. Применение таких комбинированных вариантов позволяет сохранять тепло в доме вне зависимости от наличия напряжения в централизованной сети электропитания. В тех случаях, когда электрический ток в дом не поступает, система отопления, хотя и с меньшей теплоотдачей, работает и без циркуляционного насоса.

Установка в системы отопления с принудительной циркуляцией теплоносителя

Установка насоса в систему отопления частного дома, которая изначально спроектирована с учетом использования такого устройства, выполняется в разрыв трубы подающей или обратной магистрали контура. Очень распространенной причиной некорректной работы циркуляционного насоса и даже его выхода из строя является низкое качество теплоносителя, наличие в его составе песка и других нерастворимых примесей. В особенности такая причина характерна для тех случаев, когда для обогрева дома используется открытая система отопления.

Типовая схема подключения насоса отопления

Твердые нерастворимые частицы, содержащиеся в теплоносителе, часто становятся причиной заклинивания крыльчатки и последующей остановки приводного электродвигателя. Чтобы не столкнуться с такими проблемами, на участке трубопровода, по которому в насос поступает теплоноситель, необходимо установить сетчатый фильтр грубой очистки.

Для правильной установки циркуляционного насоса в систему отопления необходим монтаж шаровых кранов с обеих сторон такого устройства. Нужны эти краны для того, чтобы при техническом обслуживании или ремонте насоса не сливать теплоноситель из всего трубопровода.

Установка в системы отопления с естественной циркуляцией теплоносителя

Чтобы установить насос для котла отопления, обслуживающего систему с естественной циркуляцией теплоносителя, надо обязательно использовать байпас. Это трубная перемычка, по которой теплоноситель перемещается в отопительной системе в тех случаях, когда установленный на ней электронасос не работает.

Схема байпаса системы отопления

На байпасе монтируется кран шарового типа, который при нормальном функционировании циркуляционного насоса находится в закрытом состоянии. В тех случаях, когда гидромашина по каким-либо причинам не работает и, соответственно, не может обеспечить требуемой циркуляции теплоносителя, кран на байпасе открывают, а на участке трубы, которая идет к насосу, закрывают. Таким образом, насос отсекается от отопительного контура, и теплоноситель начинает двигаться по нему естественным образом.

Особенности монтажа

Задаваясь вопросом о том, как правильно установить насос, который будет обеспечивать эффективную циркуляцию теплоносителя в трубах отопления, следует учитывать еще ряд важных нюансов. Первый из таких нюансов заключается в том, что ротор помп при их установке должен располагаться строго горизонтально. Объясняется такое требование тем, что только при таком расположении насоса с «мокрым» ротором все движущиеся элементы его внутренней конструкции будут эффективно смазываться и, соответственно, смогут избежать чрезмерного трения и перегрева.

Варианты правильного и неправильного монтажа насоса отопления

Второй момент, который следует учитывать, устанавливая рециркуляционный насос для отопления, – это направление потока теплоносителя в трубопроводе. На корпусе любого циркуляционного насоса есть стрелка, которая указывает, в каком направлении через такое устройство должен двигаться теплоноситель. Выполнить монтаж, используя такую подсказку от производителей, несложно: смотрим, в каком направлении двигается поток теплоносителя в трубопроводе, обращаем внимание на направление стрелки на корпусе насоса и устанавливаем его в правильном положении. Следует иметь в виду, что неправильные действия по установке насоса на отопительный контур могут привести не только к некорректной работе такого устройства, но и к его быстрому выходу из строя.

При выборе циркуляционного насоса для оснащения своей системы отопления имейте в виду, что некоторые модели таких устройств могут устанавливаться как в горизонтальном, так и в вертикальном положении. При этом в последнем случае насос может терять до 30% напора, который формируется в нагнетательной магистрали.

Подключение устройства к сети электропитания

При подключении насоса к электросети, для чего необходимо использовать три провода (фазный, нулевой и провод заземления), лучше воспользоваться индивидуальной линией, оснащенной автоматом защиты.

Схема подключения циркуляционного насоса к электросети

Само подключение циркуляционного насоса выполняется при помощи стандартной трехконтактной вилки и розетки или посредством клеммной колодки. Клеммы насоса, к которым необходимо подсоединить обратный конец электрического кабеля, находятся под пластиковой крышкой на корпусе устройства. Как правило, каждая из таких клемм имеет обозначение, что позволяет без особых сложностей разобраться в том, какой провод подключать к конкретной клемме.

Многие владельцы загородных домов, чтобы не оказаться в ситуации, когда из-за перебоев с электроснабжением система отопления перестанет работать, используют источники резервного питания, к которым в случае аварийных ситуаций в сети централизованного электроснабжения подключается циркуляционный насос.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Как установить насос в старую систему отопления

 Установка циркуляционного насоса в существующую систему отопления с естественной циркуляцией.

Старая отопительная система с естественной циркуляцией.

Куда  установить циркуляционный насос?

Внимание!

Что необходимо сделать перед установкой насоса?

Как выбрать циркуляционный насос для установки в отопительную систему с естественной циркуляцией?



Зачастую случается, что старая отопительная система, работающая на принципе гравитационного перемещения нагревающейся и охлаждающейся воды – естественной циркуляции – перестает справляться с обогревом частного дома.

Происходить это может по разным причинам, но две основных из них  это постепенное изменение первоначальной системы отопления в результате ремонтных работ и переделок, а также обрастание внутренних стенок ржавчиной и накипью. В результате происходит уменьшение диаметров труб и повышение шероховатости внутренних стенок, что приводит к увеличению гидравлического сопротивления отопительной системы и пропаданию циркуляции в ней полностью, или на некоторых участках.

Радикальное средство лечения такой отопительной системы – полная переделка. Но это не всегда возможно, более того, сопряжено со значительными затратами и последующим восстановительным ремонтом помещения.

Поэтому лечение можно ограничить минимальным хирургическим вмешательством – врезкой циркуляционного насоса.

Современные насосы для небольших частных домов недороги, надежны, бесшумны и экономичны, поэтому установить насос в отопительную систему стоит и в профилактических целях, для оживления старой гравитационной отопительной системы и придания ей бодрости и второй молодости.

Старая отопительная система с естественной циркуляцией.

Исходящее условие, которое надо принять – у Вас старая отопительная система с естественной циркуляцией, заросшая шламом, ржавчиной и накипью.

Ржавчина в системе образуется от контакта системы с воздухом, так как системы с естественной циркуляцией чаще всего оборудованы открытым расширительным баком, установленным на чердаке, вечно парящим, контактирующим с воздухом, выбрасывающим тепло на ветер и впускающим воздух в отопительную систему.

Этот ужас необходимо ликвидировать, заменив на закрытый мембранный расширительный бак. Заменой расширительного бака Вы устраните дальнейшую коррозию трубопроводов отопительной системы и получите дополнительный бонус – экономию топлива. Потому что закрытый расширительный бак имеет гораздо меньшие теплопотери, за счет меньших размеров и установки не на холодном чердаке, а в любом удобном месте.

Устанавливать расширительный бак желательно рядом с котлом, проводить  эту процедуру одновременно с установкой циркуляционного насоса, используя одну общую врезку в отопительную систему. При установке закрытого расширительного бака обязательно устанавливается и предохранительный клапан, предназначенный для сброса аварийного давления из отопительной системы, в случае ее перегрева.

Куда  установить циркуляционный насос?

Если у Вас твердотопливный котел, то, при врезке насоса в существующую систему, устанавливать его лучше на обратку, рядом с котлом, чтобы на него не оказывала отрицательное влияние слишком большая температура воды в подаче из котла, разожженного на полную мощность. Чтобы сохранить способность работы котла без циркуляционного насоса, устанавливать насос необходимо на байпас – обводной участок – предусмотрев возможность переключения схемы отопительной системы на естественную циркуляцию.

Байпасный узел можно изготовить самому, или приобрести готовый, они часто  имеются в продаже на строительных рынках, полукустарного изготовления. Не бойтесь, что он не подойдет к купленному Вами насосу, вам достаточно промерить установочный размер разрыва байпасного узла, между шаровым краном и грязевиком, предназначенный для установки насоса.  Он должен составлять 180 миллиметров.

 И не важно, какой циркуляционный насос Вы решили купить, Grundfos, Wilo, DAB, или их китайские реплики, стандартный размер его все равно будет ровно 180 миллиметров. Существуют и короткие версии, 130 миллиметров, предназначенные для установки в насосные блоки быстрого монтажа, но в обычной розничной сети такие насосы практически не встречаются.

Внимание!

При использовании байпасного обвода для установки насоса, отвод на расширительный бак и предохранительный клапан ОБЯЗАТЕЛЬНО врезайте до или после вентилей, отсекающих насосный или байпасный участок. Расширительный бак и предохранительный клапан не должны оказаться отсечены от отопительной системы при любой схеме работы, насосной или естественной!

Что необходимо сделать перед установкой насоса?

Итак, как Вы помните, у вас старая отопительная система, полная шлама и ржавчины, который необходимо по возможности удалить. В большинстве случаев доступна только элементарная промывка. Просто слить воду из системы недостаточно, так как ее слив осуществляется через сливной кран небольшого диаметра. При этом вода по системе двигается очень медленно, потому что основные диаметры трубопроводов гораздо больше диаметра сливного крана и весь шлам и ржавчина спокойно оседают в трубе.

Поэтому, когда вы вскрыли обратный трубопровод,  вырезав участок под установку насоса, промойте систему, подключив ее к водопроводу через  шланги. Постарайтесь обеспечить максимальный проток через отопительную систему, с максимально возможным напором. Хорошего скоростного потока в трубах большого диаметра Вам все равно создать не удастся, так что потратьте на промывку чуть большее время, чем хотелось бы, пусть вытечет максимально возможное количество шлама и ржавчины.

Как выбрать циркуляционный насос для установки в отопительную систему с естественной циркуляцией?

Важный момент, которому необходимо уделить некоторое внимание. При конструировании новых систем насосы подбирают, отталкиваясь от общей тепловой мощности отопительной системы, определяют необходимый для такой мощности общий проток (расход) теплоносителя через систему и к нему приравнивают необходимую производительность циркуляционного насоса.

Далее рассчитывают общее гидравлическое сопротивление отопительной системы и вычисляют необходимый напор циркуляционного насоса. Полные расчеты сложны и для небольшого частного дома не нужны.  Для небольших домов (да и для больших, честно сказать) существует  упрощенная и доступная даже для полностью неподготовленных людей методика расчета, познакомиться с которой можно по этой ссылке.

Вам, с уже существующей отопительной системой, необходимую тепловую мощность определить очень просто – спишите ее с шильдика Вашего отопительного котла и подбирайте насос по методике, ссылка на которую приведена выше.

Подобрали?

Теперь стоп, подбор еще не закончен, осталось учесть важный момент – особенность установки насоса в систему с естественной циркуляцией.

Для системы с принудительной, насосной циркуляцией у Вашей системы очень толстые трубы. При конструировании новых отопительных систем, диаметр труб выбирают таким, чтобы скорость потока в них была в диапазоне от 0,4 до 1,5 метров в секунду. При меньшей скорости из системы не будет удаляться воздух и воздушные пузыри так и останутся висеть в трубах, при большей скорости потока возможно гудение труб и ускоренный износ элементов отопительной системы. Большая скорость с гудением в трубах Вам не грозит, а вот очень маленькая, с плохо удаляющимся из системы воздухом вполне вероятна.

Но не все так плохо. У Вас ведь система с хоть и плохой, но естественной циркуляцией и система промыта! Поэтому подбирать насос исходя из диаметра труб нет никакой необходимости, просто возьмите модель насоса на одну ступеньку выше в номенклатуре.

 И, в заключение, небольшой аттракцион волшебства, телепатии и ясновидения. Скорее всего, Вам вполне подойдет вот этот насос — DAB VA 55/180 Х DAB

 Удачной установки насоса и теплого Вам дома!

 Дягилев И.И.

К началу статьи

Купить циркуляционные насосы DAB в Новосибирске

Как правильно установить циркуляционный насос в систему отопления

Для частных домов с автономной отопительной системой с естественной циркуляцией свойственна одна общая проблема. Тот факт, что теплоноситель циркулирует по системе неравномерно приводит к тому, что отопительные приборы прогреваются неравномерно. Справиться с такими нюансами поможет установка циркуляционного насоса.

В статье мы расскажем, как подключить циркуляционный насос в систему отопления.

Циркуляционный насос в системе отопления

Монтаж циркуляционного насоса в систему отопления

Правильная установка циркуляционного насоса в систему отопления предполагает его монтаж через обводную трубу — байпас. В данном случае при отключении электрической энергии система перейдет на естественную циркуляцию без трудностей. Для того, чтобы осуществить пуск воды напрямую, достаточно перекрыть вентили на байпасе.

Установка циркуляционного насоса на байпасе

Многие пользователи постоянно задаются вопросом: где ставится циркуляционный насос в системе отопления?
Монтируется он на обратную трубу между крайним радиатором и отопительным котлом. Обусловлено это тем, что насос не толкает воду, а всасывает ее.

Под влиянием горячего теплоносителя в подающей трубе его элементы очень быстро ломаются. Посреди насоса и котла монтируются только манометр, термометр и клапан сброса давления. На байпасе устанавливается фильтр.

В любой отопительной системе скапливается большое количество различного мусора: окалин, ила и т.д. Если пренебречь установкой фильтра, то крыльчатка насоса очень быстро засорится, и как итог — выход оборудования из строя.

О назначение фильтра-грязевика можно прочитать здесь.

Очень важно правильно поставить насос циркуляционный для отопления. Именно поэтому, выполняя эту процедуру, необходимо воспользоваться следующими рекомендациями:

  1. Если врезка выполняется в уже функционирующую сеть, то перед тем, как осуществлять ее, необходимо слить всю воду из системы. Трубопровод при этом необходимо хорошо промыть.
  2. После того, как установка будет завершена, систему нужно снова заполнить водой.
  3. Все соединения обязательно промазываются герметиком.
  4. На последнем этапе нужно открыть центральный винт на корпусе насоса и выпустить из него лишнее количество воздуха.

Именно таким образом осуществляется подключение циркуляционного насоса к системе отопления.

Куда монтировать насос — на подачу или в обратку?

Пользователей все время мучает вопрос: можно ли ставить циркуляционный насос на подачу? Несмотря на большое количество разной информации на просторах интернета, трудно понять куда все-таки правильно устанавливать насос на отопление, чтобы присутствовала принудительная циркуляция воды в доме.

Сведения, касаемые этого вопросы — очень противоречивые. Многие говорят о том, что устройство должно устанавливаться только только на обратный трубопровод, аргументируя это тем, что:

  • температура теплоносителя на подаче намного выше, чем в обратке, в связи с чем насос будет эксплуатироваться недолго;
  • плотность горячей воды в подающей магистрали ниже, поэтому ее сложно перекачивать;
  • статическое давление в обратном трубопроводе выше, благодаря чему функционирование насоса облегчается.

Иногда человеку доводится попасть в котельную, которая обеспечивает центральное отопление квартир, и видит, что устройства, использующиеся там, врезаны в обратку. Исходя из этого, он делает вывод, что такое решение — верное, не принимая во внимание тот факт, что в других котельных насосы могут стоять и на подающей трубе.

Специалисты отвечают на описанные утверждения следующим образом:

  1. Бытовые циркуляционные насосы предназначены для работы при максимальной температуре теплоносителя — 110°C. В системах отопления в доме, теплоноситель редко нагревается выше, чем до 70°С, а котел нагревает воду не более чем до 90°C.
  2. Плотность воды при 50°С равна 988 кг/м³, а при 70°C — 977.8 кг/м³. Для устройства, который развивает давление 4-6 м водного столба и имеющего возможность перекачивать около тонны теплоносителя за час, разница в плотности перемещаемой среды 10 кг/м³ никакой роли не сыграет.
  3. На практике также никакого существенного влияния не оказывает и разность статических давлений теплоносителя в подающей и обратной магистрали.

Вывод прост: циркуляционные насосы для отопления можно врезать как в обратный, так и в подающий трубопровод отопительной системы частного дома. Этот фактор никаким образом не отразится на работоспособности устройства или эффективности снабжения теплом здания.

Положение циркуляционного насоса при монтаже

В качестве исключения можно выделить — дешевые твердотопливные котлы прямого горения, которые не снабжены автоматикой. Если теплоноситель перегреется, то он просто начнет закипать, т.к. горящие дрова нельзя потушить в один момент. Если циркуляционный насос стоит на подаче, то появляющийся пар, перемешавшись с водой, начнет поступать в корпус с крыльчаткой. Далее процесс будет выглядеть следующим образом:

  1. Рабочее колесо перекачивающего устройств непригодно для перемещения газов. Именно поэтому производительность агрегата резко уменьшается, а теплоноситель будет перемещаться с меньшей скоростью.
  2. В бак котла попадает меньше охлаждающей его воды, отчего увеличивается перегрев, а количество пара — еще больше.
  3. Повышение скорости пара и его попадание в крыльчатку приводит к полной остановке движения теплоносителя в системе. Это становится причиной возникновения аварийной ситуации и в результате роста давления происходит срабатывание предохранительного клапана, который осуществляет выброс пара непосредственно в помещение котельной.
  4. Если меры по тушению дров не будут предприняты, то клапан просто не справится со сбросом давления и случится взрыв с разрушением оболочки котла.

В дешевых теплогенераторах, которые выполнены из тонкого металла, порог срабатывания предохранительного клапана равен 2 Бар. В более качественных ТТ-котлах этот порог задается на уровне 3 Бар.

Как показывает практика, от начала процесса перегрева до того момента, как сработает клапан проходит не более 5 минут. Если производить монтаж циркуляционного насоса на обратке, то пар в него не попадет и временной промежуток да аварии увеличится до 20 минут. Другими словами, установка насоса на обратную трубу не предотвратит взрыв, но даст отсрочку, и у вас будет большее количество времени для решения проблемы.

Насосы для отопительных котлов, которые функционируют на дровах и угле, лучше монтировать на обратном трубопроводе. Для хорошо автоматизированных пеллетных агрегатов место установки принципиального значения не имеет.

Подключение циркуляционного насоса к электросети

Если вы применяли способ монтажа, который мы описывали выше, то вал циркуляционного насоса будет находиться в горизонтальном положении. В таком случае в нем не будет собираться воздух, который мешает смазке подшипников.

Помимо всего прочего, устанавливая агрегат, обязательно нужно следить за тем, чтобы клеммная коробка была размещена сверху. Подключать циркуляционный насос к электричеству необходимо при строгом соблюдении правил безопасности.

Кабель питания должен иметь штекер или выключатель. Минимальная дистанция между осями контактов составляет — 3 мм. Сечение кабеля — не менее 0,75 мм. Безусловно, подключение насоса должно производиться к розетке с заземлением.

Количество насосов

Чаще всего в отопительную систему частного дома монтируется один циркуляционный насос. Мощности выпускаемых сегодня агрегатов вполне хватает для обеспечения оптимальной скорости течения теплоносителя.

Два насоса монтируются в систему в тех случаях, когда общая длина труб выше 80 м.

Правила эксплуатации

Сегодня выпускаются надежные насосы, которые характеризуются длительным сроком эксплуатации. Однако, безусловно, как и любой другой агрегат, циркуляционный насос может выйти из строя. Способствовать этому может ряд причин:

  • слишком сильная/слабая подача воды;
  • устройство работа в случае, когда теплоносителя в системе нет;
  • при длительном простое;
  • когда нагрев воды сильно превышает норму (свыше 65°С).

Подводя итог всего вышеописанного стоит отметить, что циркуляционный насос — неотъемлемое звено системы отопления дома. С таким устройством вы будете защищены от всевозможных ошибок, которые впоследствии могут привести к мелким и крупным неприятностям. Выполнить монтаж циркуляционного насоса вы можете как с помощью специалистов, так и самостоятельно. Главное, четко следовать правилам инструкции.

Как установить котел отопления в частном доме

Автономная отопительная система – это возможность стать независимым от принятых отопительных норм, при необходимости экономить и поддерживать в жилье комфортную температуру. Но здесь важно соблюдать правила монтажа и обвязки, чтобы оборудование работало исправно и долго. В этой статье мы рассмотрим, как установить котел отопления в частном доме, какие схемы обвязки существуют и на что акцентировать внимание при их выборе.

Обвязка необходима для того, чтобы связать котел и систему отопления (или котел и бойлер). Без этого система просто не будет работать. Кроме того, обвязка может решать и другие задачи:

  • устраняет мелкий мусор, который иногда пропадает в трубопроводы во время монтажа;
  • компенсирует увеличение объема теплоносителя из-за повышения его температуры;
  • обеспечивает аварийную защиту, если показатель давления сильно подскочит;
  • контролирует общее состояние системы: температура, давление;
  • удаляет воздух, который иногда попадает внутрь системы во время заполнения теплоносителем;
  • подпитывает систему теплоносителем.

Перед тем, как подключить котел к системе отопления, нужно понимать, из каких составляющих формируется обвязка.

Что находится в составе обвязки и как это работает?

  1. Сначала теплоноситель поступает непосредственно к циркуляционному насосу, после чего попадает в фильтр, установленный прямо перед ним.
  2. Насос устанавливается перед котлом, рядом с ним находятся шаровые краны, позволяющие при необходимости заменить этот элемент, провести очистку фильтра или выполнить другие манипуляции. Сливать теплоноситель для этого не нужно.
  3. Расширительный бак расположен между котлом и насосом. Это стандартный вариант, но при необходимости его можно установить практически в любой части системы.
  4. Когда теплоноситель попадает непосредственно в котел, он нагревается и направляется в подающую трубу.
  5. На выходе из котла находится так называемая группа безопасности с манометром, воздухоотводчиком и другими элементами.

Это основная схема подключения отопительного котла. Многое зависит еще и от того, какой котел выбран: газовый, электрический, дизельный, твердотопливный, пеллетный или другой. Кроме того, учитывается, одноконтурная или двухконтурная это система.

Как подключить газовый котел к системе отопления?

Существует два больших вида и схемы отопления:

  1. Открытая однотрубная.
  2. Закрытая однотрубная/двухтрубная.

Рассмотрим их более подробно для лучшего понимания.

Открытая однотрубная схема

При такой схеме расширительный бак фактически открыт – он напрямую контактирует с окружающей атмосферой. В классической схеме обвязки котел находится внизу, а бак как можно выше. И чем больше разница высоты между баком и верхним радиатором отопления, тем лучше.

Большое преимущество (и одновременно недостаток) такой схемы – естественное движение теплоносителя. Он движется за счет силы земного притяжения. Когда он охлаждается, то опускается вниз, а при нагреве в котле вновь поднимается вверх.

У открытой однотрубной схемы есть два неоспоримых плюса:

  • она наиболее простая в реализации – ее можно сделать даже своими руками;
  • для работы отопительной системы не требуется электричество – теплоноситель движется самостоятельно.

Плюс это самый дешевый вариант, что для многих остается решающим фактором. Есть у нее и недостатки: довольно быстрое охлаждение теплоносителя в мороз, недостаточно быстрая его циркуляция, разница температур радиаторов, прочее. Кроме того, теплоноситель в открытой схеме постоянно контактирует с кислородом. Это провоцирует возникновение коррозийных процессов в трубопроводах.

Закрытая 1-трубная схема

В данном случае циркуляция теплоносителя происходит принудительно, что гарантирует более высокую скорость и равномерный нагрев радиаторов. Кроме того, здесь неважно, как бак расположен относительно котла. Но обычно их ставят рядом – чтобы не занимать лишнего места в двух разных помещениях.

Преимущества закрытой системы очевидны:

  • более чистый теплоноситель;
  • быстрая циркуляция;
  • удобство размещения элементов системы;
  • долговечность.

Но цена закрытых систем выше. А еще в них постоянно присутствует повышенное давление.

При такой схеме от котла отходит главная магистраль с большим диаметром. Она транспортирует горячий теплоноситель, а также собирает его после остывания. К двум меньшим трубам подсоединяются радиаторы. При такой схеме теплоноситель проходит каждый из радиаторов, отдавая часть тепла.

Существует два вида однотрубных систем:

  1. Проточная – без подающего стояка. В ней батареи с верхнего этажа соединяются с нижними.
  2. С байпасами – с радиаторами, соединенными стоянками. Здесь теплоноситель одновременно поступает в каждый радиаторов, дольше сохраняет тепло и в целом лучше обогревает помещения.

Закрытая 2-трубная схема

В данном случае первая магистраль подает нагретый теплоноситель, а вторая принимает его уже остывшим. Главный плюс такой схемы – равномерный нагрев всех радиаторов. Но можно выделить и другие:

  • гидродинамическая устойчивость;
  • возможность скрыть трубопроводы в полах, стенах;
  • отличная эффективность и возможность точно регулировать подачу теплоносителя.

Для таких систем существует несколько видов разводок. Теплоноситель в них может двигаться самостоятельно или принудительно – как и в открытой однотрубной системе.

Закажите обвязку в компании «Профтепло»

Если вы не знаете, как правильно подключить котел отопления, у вас нет опыта или желания делать все самостоятельно, обратитесь к нам. Наш менеджер подберет оптимальную схему обвязки под ваши требования и бюджет, а после мы доставим оборудование на место, установим, подключим, настроим и проверим в работе.

Чтобы воспользоваться услугами «Профтепло», звоните по номеру +7 (4842) 75 02 04 или оставьте запрос на сайте.

как правильно установить и подключить насос, не пользуясь услугами специалиста

Во многих небольших домиках функционируют самотечные системы отопления. Они работают благодаря произвольной циркуляции воды, которая вызвана сменой масс тёплой и холодной, поступающей в систему, воды.

Но вот большие здания или даже домики с двумя этажами они обогреть не в состоянии. Для этого требуется установка циркуляционного насоса в выбранную систему отопления.

Такое устройство предназначено для того, чтобы тепло во все составляющие обогревательной системы поступало равномерно.

Для чего необходимо подключение насоса в систему отопления?

Для обогрева больших зданий или даже домиков с двумя этажами требуется установка циркуляционного насоса в выбранную систему отопления.

Счастливые обладатели частного дома, которые имеют свою, отдельную отопительную систему, могут столкнуться с проблемой неравномерного распределения тепловой энергии по дому.

В дальних от котла комнатах батареи могут просто не прогреваться. Эту проблему нужно решать.

Чаще всего для этого используют такие варианты:

  1. Создание новой отопительной системы с трубопроводом большего диаметра.
  2. Врезка насоса в систему отопления, которая уже присутствует.

Первый способ, конечно, достаточно действенный и очень практичный, но вот стоит он гораздо дороже, чем монтаж насоса в систему отопления, да и усилий тут потребуется куда больше. Ведь нужно демонтировать старые трубы, а это задача не из простых.

А вот второй из предложенных вариантов будет проще, осуществить его быстрее и дешевле, в чём вы можете самостоятельно убедиться.

Усовершенствование отопительной системы с помощью помпы поможет не только стабилизировать температурные показатели во всём доме, но и избавиться от такой проблемы труб, как воздушные пробки, которые образовываются внутри и не дают теплоносителю циркулировать.

Преимущества циркуляционного насоса явны, поэтому с каждым годом всё больше людей осуществляют подключение насоса к отоплению для того, чтобы оптимизировать систему обогрева своего жилья и избавиться от традиционных проблем, которые возникают у владельцев частных домов.

Особенности выбора насоса

Установка любого насоса в существующую или проектируемую систему отопления начинается с выбора агрегата. Нужно помнить, что для благополучного отопления обычного дома не нужен огромный прибор с заоблачной мощностью.

Такой аппарат будет создавать лишний шум, стоит он дороже и надобности в нём, по сути, нет. Прежде чем приступать к выбору насоса, нужно рассчитать уровень мощности аппарата, который подойдёт вам и вашему дому.

Основными показателями мощности является диаметр имеющегося трубопровода, уровень напора теплоносителя и температура воды. Для того чтобы просчитать уровень расхода теплоносителя, который пропускается через замкнутый контур отопительной системы, его нужно просто сравнить с показателем расхода воды для котла.

Необходимо знать, какова мощность котла, столько литров теплоносителя в минуту может пройти через его систему. Кроме того, надо рассчитать, сколько воды потребуется на благополучную работу каждого радиатора и каждого кольца системы отопления.

Мощность батареи зависит от того, сколько литров в минуту ей понадобится для оптимальной работы.

Нужно помнить, что показатели мощности циркуляционного насоса зависят от длины трубопровода. По сути, на десять метров отопительной системы необходимо где-то полметра насосного напора.

Разновидность насосов

Чтобы разобраться в том, как поставить насос на отопление, нужно сначала разобраться в том, какие именно бывают эти устройства.

Принято использовать помпы двух типов: так называемые, «сухие» и «мокрые».

Первые во время работы никак не соприкасаются с самим теплоносителем, а вторые — погружены в воду, которую качают.

«Сухие» помпы обычно очень шумные, поэтому схема установки насоса на отопление такого плана подходит больше крупным предприятиям, фирмам, производственным цехам.

А вот агрегаты, которые работают в воде, характерны как раз для отопления загородных домов, частных зданий.

Их обычно делают в специальных бронзовых или латунных корпусах с нержавеющими деталями для того, чтобы система от воды не повредилась.

Если вам нужно оптимизировать работу обогрева личного дома, то следует разобраться в том, как правильно установить насос на отопление такого типа.

Начальный этап установки

Для того чтобы операция по монтажу помпы была легче и быстрей, попробуйте найти в магазинах устройство с уже подобранными разъёмными резьбами.

Это избавит вас от необходимости метаться в поисках креплений и соединений самостоятельно. Также запаситесь всеми необходимыми гаечными ключами для установки вышеперечисленных креплений.

После того как все подготовительные этапы пройдены, необходимо изучить инструкцию к насосу и схему его крепления. Если в своих силах вы не уверенны, то лучше привлечь к этому процессу профессионала.

Подбираем место для установки насоса

Правильно подобранное место установки позволит в дальнейшем получить удобный доступ для его обслуживания. Нажмите для увеличения.

Очень важно, чтобы схема подключения насоса отопления подразумевала тот факт, что систему нужно будет периодически обслуживать, так что к ней неплохо было бы иметь подход.

Если некоторые детали «мокрых» помп старых моделей могли повредиться от постоянного контакта с водой, то сегодня такие системы выпускают в таких конструкциях, что влага им абсолютно нестрашна, как и высокие или низкие температуры.

Это позволяет производить монтаж и на подающем трубопроводе, и на обратном.

Для того чтобы увеличить степень давления на участке всасывания, установите агрегат недалеко от места подключения расширительного бака на территории спадающего трубопровода отопления.

Вы должны быть уверенны, что насос в состоянии пережить сильный напор горячей воды, иначе возникнут проблемы.

Правила установки

Если вы уже изучили теоретическую часть вопроса о том, как установить насос на отопление, то пора приступать к практике. Для этого следует придерживаться нескольких основных правил установки. Вот некоторые из них:

С двух сторон от самого насосного оборудования необходимо закрепить специальные шаровые краны, которые понадобятся вам в процессе технического обслуживания системы или демонтажа самого насоса.

Принцип подключения насоса обогрева дома. Нажмите для увеличения.

Обязательно нужно оснастить систему фильтром. Делается это для того, чтобы оградить устройство от мелких частичек, которые могут повредить установку и её компоненты.

Увы, но вода в отопительных системах ещё далека от идеальной, поэтому насосы требуют дополнительной защиты.

Сверху отопительного байпаса нужно вмонтировать клапан. Он может быть ручной или автоматический — это не так важно.

Необходим он для того, чтобы выпускать воздушные пробки, которые начнут образовываться в трубах через некоторое время.

Клеммы такого насоса следует направлять чётко вверх.

А сам агрегат, если он относится к виду «мокрых» моделей, необходимо устанавливать горизонтально, иначе в воде будет присутствовать лишь его часть, то есть рабочая поверхность может повредиться и весь монтаж насоса в систему отопления будет бессмысленным.

Каждое крепление и соединение необходимо обработать герметическим средством защиты. Это повысит продуктивный потенциал всей конструкции. Также следите за тем, чтобы насос и крепления располагались в отопительной цепочке закономерно и последовательно.

Принцип монтажа насоса

Для начала, нужно слить отопительную жидкость и прочистить систему, если этого давно не делали. Потом врезать насос в специально отведённом для этого месте, согласно плану. После того, как система будет закреплена, трубы заполняются водой.

Фрагмент подключения насоса в систему отопления. Нажмите для увеличения.

Следует тщательно проверить, нет ли каких-то неисправностей и погрешностей в работе. Если таковые имеются, то на этом этапе их устраняют. После этого с помощью центрального винта из труб выводится лишний воздух.

Насос следует подключать лишь после того, как система запущена, трубы наполнены водой и воздуха в них не осталось. Автоматизировать работу насоса и защитить его от неправильной эксплуатации может модель насоса типа автомат.

Кстати, выпускать воздух необходимо перед каждым запуском насосной установки. Вручную такое развоздушивание труб осуществляется, благодаря специальным клапанам, установленным с обеих сторон теплового насоса.

Лишь придерживаясь всех правил и учитывая все нюансы того, как подключить насос отопления, вы сможете самостоятельно установить такой насос на своей отопительной системе.

Помните, что к этому вопросу нельзя относиться халатно, ведь от вашей работы будет зависеть тепло и уют родного дома, а значит — благополучие и здоровье всей семьи. Если вы в своих силах не уверенны, то лучше для такой миссии пригласить специалиста, который сделает работу быстро и качественно.

Оцените статью: Поделитесь с друзьями!

Как правильно установить циркуляционный насос в систему отопления

С необходимостью самостоятельного монтажа циркуляционного насоса сталкиваются многие. Причины, как правило, две – или котел изначально не имеет в своем составе насоса (а менять трубы на изделия с большим сечением нерационально), или его мощности недостаточно для равномерного обогрева всех помещений, через которые проложен отопительный контур.

К примеру, если отапливаемая пристройка (гараж или иное) возведена уже после того, как жилой дом был построен и обжит. Как правильно установить насос, обеспечивающий циркуляцию теплоносителя по системе отопления, что предусмотреть – вопросов в процессе монтажа возникает много. Эта статья даст подробные ответы на наиболее характерные из них.

Выбор места установки насоса

Мнения по данному вопросу прямо противоположные. Большинство уверено в том, что единственно правильное решение – на входе бытового котла, на так называемой линии «обратки». Хотя сторонники монтажа циркуляционного насоса на выходе агрегата утверждают, что расположение устройства на подаче делает отопление более эффективным. Кто же прав?

С точки зрения законов физики (есть такая дисциплина – гидравлика) это непринципиально. В любом случае крыльчатка будет «прокачивать» теплоноситель через насос, то есть обеспечивать перемещение жидкости по замкнутому контуру. Но с учетом особенностей работы бытового котла, его «реакции» на нештатные ситуации, возникающие в отопительной системе, циркуляционный насос следует устанавливать только на «обратке», то есть на входе агрегата.

Почему? Циркуляционный насос предназначен для работы с жидкими средами. В случае аварийной ситуации теплоноситель может закипать, и на выходе котла образуется пар, который и станет поступать в отопительную систему. Насос перестанет выполнять свою функцию, так как крыльчатка не в состоянии перекачивать газообразные среды. Как результат – циркуляция в контуре прекратится, что приведет к еще большему повышению температуры в теплообменнике. Далее (если автоматика не сработала) – взрыв котла. А вот если насос установлен на обратной нитке, то риск того, что пар «доберется» до него, сводится к нулю.

Вывод – с точки зрения безопасной эксплуатации котельного оборудования циркуляционный насос устанавливать следует только на «обратке», то есть на трубе, соединенной с входным патрубком агрегата. Даже если теплогенератор самой последней модели, с совершеннейшей автоматикой, надеяться лишь на нее нецелесообразно. А вдруг откажет? Ведь никто не станет спорить, что надежностью в 100% не отличается ни одно из технических средств.

Особенности и правила установки насоса

Трубы системы отопления прокладываются по различным схемам. Для циркуляционного насоса никакой разницы нет, где он установлен – на вертикальной «нитке» или горизонтальной. Главное, чтобы изделие было правильно подключено. Вот здесь часто и совершается типичная ошибка, заключающаяся в том, что входной и выходной патрубки меняются местами. Как не перепутать, если визуально они неразличимы – ни по резьбе, ни по сечению?

На корпусе насоса – стрелка. Ее отчетливо видно. Она показывает направление перемещения теплоносителя. Следовательно, ее заостренный кончик указывает на патрубок выходной. Значит, устанавливать циркуляционный насос в системе отопления нужно так, чтобы этой стороной он был обращен к котлу. Кроме того, в паспорте прибора (а он обязательно прилагается) показана рекомендуемая схема его монтажа.

Независимо от специфики установки насоса (пространственной ориентации) обязательное условие – горизонтальное положение ротора. В паспорте указывается и это.

При установке циркуляционного насоса в большинстве случаев ставится байпас. Его назначение понятно – обеспечить перемещение теплоносителя по контуру, даже если насос вышел из строя или его необходимо временно демонтировать. К примеру, для обслуживания. И здесь мнения различаются. Одни считают, что насос правильно устанавливать на трубу, другие – на байпас. Чем руководствоваться?

Так как после прекращения работы насоса циркуляция будет обеспечиваться или тем устройством, которое установлено в котле, или разницей температур (в энергонезависимых системах), то необходимо создать наиболее благоприятные условия для перемещения теплоносителя. Следовательно, при отключении прибора он должен идти по трубе, напрямую, минуя байпас. Рисунки все поясняют.

Такой вариант монтажа (на байпасе) реализуется для систем отопления, которые смонтированы под энергонезависимые котлы, то есть как «самоточные».

При такой установке насоса можно организовать автоматическое переключение циркуляции с байпаса на прямую «нитку». Достаточно лишь вместо шарового крана, смонтированного на трубе, поставить обратный клапан («лепестковый»).

При остановке насоса давление в системе упадет, данный элемент арматуры откроется, и движение жидкости продолжится, но уже напрямую. Причем время такого переключения минимально, поэтому на эффективности отопления и режиме работы котла такая модификация контура никак не отразится.

Хорошее решение для собственников частных строений. Ведь это редкий случай, когда в доме обязательно кто-нибудь да есть. Даже человек, вышедший на заслуженный отдых, не сидит постоянно «в четырех стенах», а отлучается по различным делам. Вот именно в это время и могут возникнуть проблемы с эн/снабжением.

Эту схему не следует трактовать однозначно, хотя встречаются мнения, что она неправильна. В некоторых котлах изначально нет «своего» насоса. Поэтому куда устанавливать купленный – без разницы. В контуре, который рассчитан на принудительную циркуляцию, «самотока» теплоносителя не будет по определению. Хотя бы по причине отсутствия требуемых уклонов «ниток». Значит, насос можно ставить непосредственно на трубу, так как монтаж байпаса в данном случае теряет смысл. Но обязательно – между котлом и расширительным баком.

Положение фильтра очистки относительно циркуляционного насоса (еще один спорный вопрос) зависит от особенностей контура отопления:

  • Если система открытая, то перед прибором, но на байпасе.
  • В случаях с котлами твердотопливными – перед клапаном (3-х ходовым).
  • В системах напорных «грязевик» устанавливается до байпаса.

Рекомендации по порядку монтажа насоса

Этой работой следует заниматься в так называемое «межсезонье». Но если возникла необходимость провести установку в отопительный период, котел требуется «заглушить» и дождаться, когда температура теплоносителя упадет – это элементарные вещи, не нуждающиеся в дополнительных комментариях.

  • При необходимости монтажа байпаса его лучше собрать отдельно, установив все элементы арматуры и циркуляционный насос. Останется лишь сделать врезку в трубу.
  • Следующий этап – стравливание воздуха с одновременным контролем системы с целью обнаружения протечек.

После этого можно смело переключать контур на работу с насосом.

Полезные советы

Циркуляционные насосы подразделяются на 2 группы, по специфике расположения ротора – «мокрые» и «сухие». В чем разница? Не вдаваясь в особенности инженерных решений, достаточно лишь отметить плюсы и минусы каждой модификации.

С ротором «сухим». Более высокий КПД. Но есть и недостатки – повышенная «шумность», необходимость регулярного обслуживания (в первую очередь, смазка уплотнителей) и особые требования к условиям эксплуатации. Такие циркуляционные насосы обязательно устанавливаются в отдельных, причем абсолютно чистых помещениях. Объяснение простое – малейшая запыленность приводит к снижению их эффективности или поломке.

Рекомендация – «сухой» насос целесообразно приобретать, если в самом котле его аналог отсутствует, и изделие является единственным устройством, обеспечивающим циркуляцию воды по трубам системы отопления.

С ротором «мокрым». Как правило, эти насосы монтируются чаще. Дело в том, что все современные бытовые отопительные котлы изначально укомплектованы таким прибором (располагается под кожухом агрегата), а вновь устанавливаемый служит лишь дополнительным элементом, обеспечивающим лучшую циркуляцию теплоносителя. Например, при неправильном выборе модели теплогенератора, при увеличении протяженности контура обогрева, при установке радиаторов, не предусмотренных первичной схемой.

Минус такого насоса – низкий КПД. Но с учетом, что он в системе не единственный, данный недостаток нивелируется, так как особо не отражается на эффективности отопления. Дополнительное преимущество – не требуется тех/обслуживание. Такие насосы исправно функционируют до полной выработки ресурса при условии, что соблюдены правила их установки.

Рекомендация – если в бытовом котле уже есть «свой» насос, то можно смело выбирать изделие с «мокрым» ротором.

Электрический подогрев пола — Как установить внутрипольное отопление

Холодное зимнее утро, когда вы крадетесь в ванную. Но вас не встречает холодный пол — вместо этого из-под вас просачивается успокаивающее тепло. Хорошая мысль, устанавливая систему теплого пола.

Доступны различные системы теплого пола. Некоторые используют горячую воду, которая течет по гибкой трубке. Это можно использовать при укладке новых полов, а также, когда напольное покрытие уже установлено, но у вас есть доступ к нижней стороне чернового пола.Вы можете установить пластиковую трубку на нижнюю часть пола. Недостатком этой системы является то, что вам нужен бойлер или водонагреватель, способный обеспечить достаточно горячей воды.

Другой вариант — система лучистого отопления, использующая электричество. Их легче установить, чем водяные системы, и они дешевле, поскольку их стоимость составляет около 70 долларов за секцию размером 3 х 20 футов без термостата. Обычно системы состоят из тонких нагревательных кабелей, встроенных в пластиковый мат, который устанавливается между черным полом и напольным покрытием.Когда кабели включены, они работают как электрическое одеяло, нагревая пол.

Выберите напольное покрытие

SunTouch

Лучистое тепло обычно используется для керамических, мраморных или каменных полов, которые мы здесь покрываем. Напольное отопление также можно использовать с деревянным полом. Инженерная древесина — лучший выбор, потому что она может выдерживать изменения температуры с минимальной усадкой и расширением.

Обмерьте комнату и сделайте набросок.Определите, где вы хотите разместить обогреваемые кабели в комнате. Излучающие системы не должны проходить под шкафами, ванной или душевой кабиной, гидромассажной ванной или унитазом или даже упираться в них. Сделайте эскиз комнаты в масштабе, чтобы поделиться с поставщиком или продавцом лучистого пола, а затем купите материалы, соответствующие размерам вашей комнаты.

Установить подкладку

SunTouch

Установите цементную подкладку на черный пол, как если бы вы делали обычную укладку плитки.(В этой статье объясняется, как ее резать.) Цементная плита — лучший выбор, чем фанера, потому что последняя может расширяться и сжиматься при включении и выключении обогрева пола. Это движение в фанере может привести к растрескиванию раствора. Приклейте подкладочную плиту к черному полу с помощью тонкого раствора. Нанесите шпатель на раствор зубчатым шпателем на 1/4 дюйма.

Поместите цементную плиту в раствор шероховатой стороной вверх. Прикрутите его 1-1 / 4-дюймовыми винтами для цементной плиты, которые устойчивы к коррозии и имеют головки, которые находятся заподлицо с поверхностью цементной плиты.Заворачивайте винт примерно через каждые 8 ​​дюймов. Держите цементную доску на расстоянии 1/4 дюйма от стен. После того, как цементная плита установлена, закройте швы сетчатой ​​лентой для цементных плит, затем нанесите тонкий раствор сверху широким шпателем или плоским шпателем. Это дает вам ровную поверхность.

Прикрепите маты к цементной плите. Разверните нагревательный коврик на полу. Поместите коврик так, чтобы кабельное соединение находилось у стены, где будет расположен термостат. Некоторые коврики имеют двусторонний скотч, поэтому вы можете приклеить коврик к полу.В противном случае используйте ручной степлер, чтобы закрепить коврик на месте. Очень осторожно скреплять скобами только пластиковую часть. Не скрепляйте кабели скобами. При необходимости вы можете разрезать пластик и только пластик канцелярским ножом или ножницами. Убедитесь, что кабель лежит ровно и не перекрывает сам себя.

Запустите власть

Если вам неудобно работать с электричеством, вам нужно вызвать профессионала для этой части работы. В небольшой комнате можно подключиться к существующей цепи для питания теплого пола.В контуре уже не должно быть освещения, вытяжного вентилятора или гидромассажного насоса. Нагревательный кабель должен иметь защиту от GFCI. В большинстве случаев вам нужно запустить новую цепь с выключателем на 15 или 20 А. Установите контур, затем установите термостат, включающий теплый пол. Подключите термостат к кабелю пола.

Укладка плитки

SunTouch

Теперь осталось только установить плитку.Этот рассказ предлагает пошаговые инструкции по качественной укладке плитки. Укладка плитки поверх системы лучистого пола ничем не отличается от ее укладки на цементную плиту без системы пола. Вы просто кладете тонкий раствор на нагревательный мат, а затем кладете плитку. Только будьте осторожны, чтобы шпатель не зацепился за сетку и не зажал кабель. Вам нужно будет разместить датчик пола с подогревом где-нибудь на полу и выложить плитку на него. Датчик отключает обогрев, когда пол достигает заданной температуры.

Подождите месяц

Вам не терпится включить нагрев, но вам придется подождать 28 дней. Это потому, что раствор сначала должен полностью затвердеть. Когда период ожидания закончится, включите огонь, снимите обувь и наградите ноги успокаивающим теплом.

Вариант «все в одном»

Другой вариант — установить автономную систему, такую ​​как Warmboard. Он доступен в двух вариантах. Warmboard-S — это структурный черновой пол и лучистая панель одновременно. Он предназначен для использования в новом строительстве и регулярно устанавливается непосредственно над балкой пола.Warmboard-R — это меньшая и более тонкая панель, идеально подходящая для реконструкции и модернизации. Warmboard-R устанавливается на существующий черновой пол или плиту, но также используется в стенах или потолках, когда исходные полы должны оставаться нетронутыми.

С такой системой, как Warmboard, не нужно ждать, и как только ваш этаж опустится, вы готовы к работе. Стоимость выше, но экономия времени и повышение производительности интегрированной системы могут того стоить.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano. io.

Лучистое отопление — Как установить теплый пол в доме

Дома, построенные примерно после 1950 года, обычно обогреваются горячим воздухом, продуваемым через воздуховоды, или горячей водой, нагнетаемой через обогреватели плинтуса. В старых домах часто используются чугунные радиаторы, которые производят тепло с помощью пара или горячей воды. Все эти системы при правильном уходе обеспечивают поддержание тепла и уюта в наших домах зимой.Однако ничто не может сравниться с лучистым теплом пола.

Найдите больше отличных практических проектов при подписке на Pop Mech Pro! 🛠

Как следует из названия, теплый пол нагревает пол, а не воздух в помещении. И в результате система поддерживает равномерную, постоянную температуру по всей комнате, без холодных и горячих точек, связанных с системами принудительного горячего воздуха, обогревателями плинтуса и радиаторами. Я могу засвидетельствовать это, когда ваши ноги в тепле, все ваше тело ощущается теплым, потому что в моем доме есть как теплые полы, так и плинтусы с горячей водой. Тепло с помощью лучистого пола — один из старейших и наиболее эффективных способов обогрева дома: он был впервые разработан древними римлянами более 2000 лет назад.

Излучающее тепло может быть установлено практически под любым напольным покрытием, но оно особенно хорошо подходит для полов из плотной кирпичной кладки, таких как заливка бетона, терраццо и полов, покрытых керамогранитом или каменной плиткой. Эти толстые твердые поверхности отлично поглощают, а затем излучают (отводят) тепло в комнату.

Две основные системы

В то время как римляне использовали дровяной камин для обогрева каменных полов наверху, современные системы лучистого обогрева пола немного сложнее. Два основных типа лучистого тепла — это водяное и электрическое.

Гидравлические системы состоят из бойлера, вырабатывающего горячую воду, которая затем перекачивается через ряд труб, установленных под чистым полом. В электрических системах лучистого тепла используется серия проводов, подключенных к электрической цепи, для производства тепла, которое нагревает пол. Каждая система управляется настенным термостатом.

Здесь я объясню, как я установил электрическую систему лучистого тепла в ванной перед тем, как выложить плитку на фанерный черновой пол. И, чтобы упростить работу, я купил электрический коврик, излучающий тепло, который был предварительно смонтирован и готов к установке. Это не только самая быстрая, простая и доступная система теплового излучения, но и самый удобный способ установки.


Системы водяного отопления

Система электрического водяного теплого пола

HeatTech амазонка.com

182,00 $

Электрическая система водяного теплого пола

LuxHeat amazon.com

279,00 $

Система электрических полов для плавающих полов

Тихий amazon.com

149,99 долл. США

Комплект для теплого пола WarmWire

SunTouch амазонка.com

529,00 $


Подготовка основания пола

Перед установкой электрического коврика необходимо выполнить небольшую подготовительную работу, но она проходит довольно быстро. Начните отключать унитаз и убирать его из комнаты. Затем подденьте молдинги плинтуса по периметру комнаты и удалите старый пол, чтобы обнажить фанерный черновой пол. Если вы обнаружите какие-либо повреждения от воды, вырежьте плохой участок и залатайте его новой фанерой.

Укладка цементной подложки

Чтобы создать прочную основу для плитки, покройте черный пол цементной подложкой.Начните с смешивания партии стандартного тонкого раствора, модифицированного латексом. Нанесите раствор на черновой пол и используйте гладкую (без зазубрин) кромку дюйма. зубчатый шпатель для распределения раствора по фанере. Затем используйте ¼-дюйм. зубчатый край шпателя, чтобы разгребать раствор, создавая ряд гребней.

Положите заднюю панель во влажный раствор и постучите по ней молотком и бруском 2×4. Прикрепите заднюю панель к основанию с помощью шурупов длиной 1 5/8 дюйма. Установите оставшиеся части задника, не забудьте оставить 1/8 дюйма.промежуток между листами.

Затем заклейте все швы между листами защитной панели липкой сеткой, затем нанесите тонкий слой раствора на проклеенные стыки. Дайте проклеенным швам застыть в течение ночи, прежде чем продолжить.

Установите мат для теплового излучения

Электрические тепловые маты обычно кладут в слой раствора, покрывают большим количеством раствора, а затем плитки сразу же укладывают на место. Однако для этой установки я добавил шаг, чтобы улучшить характеристики лучистого тепла: нагревательный мат был помещен в строительный раствор, а затем оставлен на ночь.На следующее утро я вылил на коврик самовыравнивающуюся подложку, которая представляет собой очень тонкий водянистый цемент. После высыхания подложки плитки засыпали строительным раствором. Теперь этот дополнительный шаг занимает немного больше времени, но дополнительный цементный слой, обеспечиваемый самовыравнивающейся подложкой, создает идеально гладкую ровную поверхность для укладки плитки и обеспечивает немного больше тепловой массы для излучения тепла. Вот шаги по установке теплового мата:

Смешайте немного серого тонкосиленного раствора, модифицированного латексом, и нанесите его на заднюю панель с помощью-дюйма. зубчатым шпателем, но нанесите ровно столько раствора, чтобы схватить половину коврика. Положите мат в раствор, стараясь не раздавить электрические кабели, вплетенные в гибкий мат. Используйте резиновую терку, чтобы вдавить коврик в раствор. Обязательно выдавите все пузырьки воздуха и разгладьте морщинки. Осторожно сложите вторую половину нагревательного мата поверх первой, нанесите раствор на заднюю панель и вдавите мат в раствор с помощью затирочной терки.

Затем с помощью универсального ножа прорежьте небольшую щель в нагревательном коврике и протяните металлический датчик пола, прикрепленный к коврику.Вдавите зонд в раствор, убедившись, что он не касается электрических кабелей, вплетенных в мат. Если да, то на термостат будет отправлено неверное значение температуры. Дайте раствору застыть в течение ночи.

Теперь смешайте партию самовыравнивающегося состава до консистенции жидкого молочного коктейля. Начните с самого дальнего от двери угла комнаты и вылейте подкладку на пол. При правильном смешивании он плавно всплывет и найдет свой собственный уровень. Дайте подложке застыть в течение ночи.

Вызов электрика

Теперь вы можете вызвать квалифицированного электрика для подключения коврика с подогревом для теплого пола к специальной электрической цепи, которая обеспечивает питание только коврика. Электрик также подключит новый термостат лучистого тепла, который должен быть размещен на высоте около 60 дюймов над полом.

После того, как электрик убедится, что теплоизлучающий коврик работает правильно, можно начинать укладывать плитку на пол.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Как установить теплый пол — DIY

Читая следующий проект «Сделай сам», вы соглашаетесь с условиями заявления об отказе от ответственности.

Установка электрического теплого пола (или лучистого теплого пола) находится в компетенции домовладельцев, уверенных в своих навыках самостоятельного строительства.Даже если вы хотите нанять профессионального электрика, например команду Oliver Heating & Cooling, для выполнения электрических подключений, вы все равно можете сделать все остальное самостоятельно. Шаги по установке теплого пола требуют только основных инструментов и внимания к деталям.

Необходимые инструменты и материалы

Полы из плитки и камня обладают самой высокой теплопроводностью и лучше всего сохраняют тепло. Вы также можете установить теплые полы под пол из дерева, ламината, винила и бамбука.

  • Аккумуляторная дрель
  • Клеевой пистолет
  • Мастерок
  • Универсальный нож
  • Вольт-омметр
  • Долото
  • Лента из стекловолоконной сетки
  • Подложка из цементного картона
  • Затирка
  • Теплостойкое покрытие пола с защитой GFCI
  • Термостат
  • Раствор тонкий
  • Лента двусторонняя
  • Трубопровод

Как установить ступеньки с подогревом пола

  1. Определите, можно ли подключить нагревательный мат к существующей розетке или ему нужен отдельный контур.
  2. Проверьте нагревательные кабели внутри матов с помощью вольт-омметра. Этот шаг позволяет убедиться, что изделие не повреждено и все нагревательные кабели работают эффективно.
  3. Подготовьте черный пол, установив цементную плиту.
    1. Нанести шпателем тонко затвердевающий раствор и положить сверху цементную плиту. Прикрепите доски саморезами для цементной плиты.
  4. Проведите пробную установку нагревательных матов. НИКОГДА нельзя разрезать, надрезать или пересекать нагревательные кабели.
    1. Кабели должны быть не ближе 2 дюймов. Также держите их на расстоянии 4 дюймов от стен, шкафов и других приспособлений. Вы можете разрезать сетку по размеру деталей.
  5. Подготовьте канавку в цементной плите с помощью долота для крепления кабеля питания, кабелепровода и проводов термостата.
  6. Сделайте в стене пазы для кабеля питания.
  7. Прикрепите коврики к полу с помощью двустороннего скотча и клеевого пистолета.
  8. Еще раз проверьте нагревательные кабели с помощью вольт-омметра.
  9. Провода линии электропередачи и термостата через две трубки. Нижние концы каналов входят в вырезанные вами выемки.
  10. Подсоедините кабелепровод к электрической коробке 4 x 4 дюйма, прикрепленной к стойке стены.
  11. Плетите провода термостата в сетку толщиной 12 дюймов, не касаясь кабелей.
  12. Нанесите раствор на мат, убедившись, что он соединяется с подложкой из цементной плиты.
  13. Разместите плитку. Дать раствору высохнуть.
  14. Залить плитку раствором.
  15. Полная проводка термостата и электрические соединения.

Нужна помощь? Нанять Oliver Experts

Специализированная команда Oliver Heating & Cooling предоставляет услуги в области электроснабжения, отопления, охлаждения и водоснабжения по всей долине Делавэр. Если вы не уверены, что сможете научиться устанавливать полы с подогревом, или у вас просто нет времени на то, чтобы вписать проект в свой плотный график, запросите у нас оценку. Проверьте, находитесь ли вы в нашей зоне обслуживания!

Janes Radiant — Самостоятельно установите теплый пол

Выбираете ли вы нашу горячую воду или наши комплекты для поверхностного электрического отопления, для вас найдется пакет Janes Radiant.

Установка системы лучистого отопления

Janes Radiant — лучшее решение для домовладельцев и подрядчиков, которые хотят установить теплый пол с минимальными затратами. Не срезая углы, мы можем помочь вам выбрать наиболее практичный комплект или систему излучающего излучения, чтобы обеспечить вам и ваше пространство наилучшим и наиболее комфортным теплом. После многих лет установки тысяч систем по всему северо-западу наша команда готова предоставить все помощь, необходимая для того, чтобы вы без проблем завершили установку.Поговорите с Джейнс Рэдиант о том, как начать свой проект сегодня — мы здесь, чтобы сделать ваш проект по установке теплого пола своими руками простым и успешным.

Система In-Floor Heating хорошо обогревает помещения любого размера и назначения; от больших складов до крошечных ванных комнат, от роскошных домов до хорошо используемых мастерских. Наши наборы для самостоятельной сборки могут быть установлены и использованы в любых помещениях с использованием любых материалов: между балками, в бетонной плите, под твердой древесиной или плиткой и т. Д. Выбираете ли вы нашу горячую воду или наши комплекты для электрического лучистого отопления. , для вас есть пакет Janes Radiant.

Есть два различных способа установить систему лучистого теплого пола. Первый находится в самом полу, второй — под черным полом между балками. В большинстве случаев наиболее эффективны гидравлические системы (на водной основе). Ниже приведены распространенные методы гидравлической установки:

Плита класса
НКТ устанавливаются поверх жесткой изоляции перед заливкой бетонной плиты. Трубки будут привязаны к арматуре или проволочной сетке или в некоторых случаях прикреплены скобами непосредственно к жесткой изоляции. Это обеспечивает эффективную установку с большой массой. Трубки поверх фанеры с гипсовой заливкой
Трубки прикрепляются скобами к фанерному основанию, а затем покрываются тонким слоем легкого гипсового цемента. Это обеспечивает эффективную установку с большой массой. Сборные панельные системы
Панельные системы предназначены для установки как на существующие бетонные, так и на деревянные полы. Панельные системы предварительно спроектированы и имеют каналы в алюминиевых передаточных пластинах, через которые трубка встает на место.Затем поверх панельной системы укладываются напольные покрытия. Staple-Up
Трубки прикрепляются скобами к основанию черного пола между балками с помощью алюминиевых пластин теплопередачи. Таблички повышают эффективность и быстродействие установки. Затем между балками под трубой устанавливается изоляция, которая помогает отвести тепло вверх. Шпалы над деревянным черным полом
Фанера вырезается для создания деревянных планок, которые устанавливаются на черный пол. Затем между шпалами устанавливаются трубы, а покрытия пола устанавливаются непосредственно над шпалами и трубами. Для каждого из этих вариантов гидронной установки Janes Radiant предоставит
  • пошаговое иллюстрированное руководство по установке
  • неограниченную техническую поддержку по телефону и электронной почте в течение всего времени установки
  • Трубка PEX
  • схема расположения трубопроводов
  • Коллектор (ы)
  • для распределения горячей воды по различным трубопроводным контурам
  • бойлер, резервуар для горячей воды или водонагреватель без резервуара, соответствующий размеру и типу проекта
  • предварительно смонтированная механическая панель со всеми компонентами согласовано с вашим источником тепла
  • все дополнительные детали, которые вам понадобятся для установки и тестирования вашего нового излучателя в системе теплого пола

Это экономично

Самостоятельная установка экономит ваши деньги, а теплый пол со временем снижает ваши затраты на электроэнергию.

Где установить?

Новое строительство, небольшие или большие пристройки, реконструкция или существующие помещения.

Это просто

Установка проста и совместима с вашим домом и существующими этажами.

Вас поддерживают

Наши руководства по установке ясны, подробны и просты в использовании, и мы предлагаем бесплатную техническую поддержку.

Как начать:

1) Выберите область, которую вы хотите обогреть. 2) Позвоните Джейн, чтобы узнать цену или сделать заказ. 3) Получите комплект и руководство по почте. 4) Установите и наслаждайтесь!

Установка системы лучистого отопления

Роб Робиллард

Стабильная производительность, простая установка и простой контроль микроклимата — электрическое лучистое тепло согревает дом от пола.

Утро в Новой Англии может побудить некоторых из самых сложных людей перевернуться, выключить будильник и снова заснуть. Когда вы встаете с постели и ступаете на холодный деревянный или кафельный пол, у вас пробегают мурашки по позвоночнику и настраивают настроение на день.

Исследования показывают, что все больше и больше людей ремонтируют свои дома вместо того, чтобы переезжать или строить новые. Кроме того, 60 процентов домовладельцев от 50 лет и старше намереваются остаться в своих домах до выхода на пенсию, что также означает реконструкцию с учетом старения на месте.

Использование электрического лучистого тепла в качестве решения для ремонта пришло мне в голову несколько месяцев назад, когда я работал над ванной, которая находилась над гаражом моего клиента. Был февраль, и пол в кафельной ванной был холодным.


В таких ситуациях использование электрического лучистого тепла в дополнение к существующей системе обогрева является несложным делом и может мгновенно создать теплый, жареный дополнительный источник тепла в любой комнате, особенно в ванных комнатах.

Почему лучистое тепло?

По мере того, как технологии продолжают развиваться, меняется и концепция теплого пола.Хотя напольное отопление восходит к древним римским баням, где рабы разводили костры, отправляя горячий воздух через каналы под приподнятыми полами, до недавнего времени он не стал популярным в домашних условиях.

Многие люди знакомы с гидравлическими системами подогрева пола, в которых для обогрева дома требуется трубопровод для подачи горячей жидкости под полом, вдоль обогревателей плинтуса или через радиаторы. Тем не менее, альтернативой гидравлическому отоплению, которую проще и дешевле установить, являются электрические теплые полы.

Наука, лежащая в основе электрического лучистого теплого пола, довольно проста: вся поверхность пола превращается в низкотемпературный радиатор.

Эти электрические системы передают тепло непосредственно поверхности пола посредством инфракрасного излучения. Пол, в свою очередь, согревает людей и другие предметы в комнате.

Электрические системы лучистого тепла обычно поставляются в виде подогреваемых матов или проволочных сеток. Многие компании, производящие лучистое отопление, предоставят подробную схему установки системы, подходящую для вашего дома.Здесь показано типичное расположение мата для напольной системы Nuheat, в которой используются маты с подогревом.

Теплый пол намного эффективнее и удобнее, чем нагрев воздуха, который не удерживает это тепло очень долго. В отличие от систем воздушного отопления, теплый пол согревает ваше тело и окружающие вас предметы, а не воздух, что в конечном итоге устраняет нестабильную температуру в помещении и снижает процент пылевых клещей.

Когда вы покупаете электрический пол с подогревом, вы хотите, чтобы он был как можно более «горячим» — для этого обратите особое внимание на соотношение ватт на квадратный фут.

Оптимальная мощность — 15 Вт на квадратный фут. Итог: чем горячее, тем лучше! Имея 15 Вт на квадратный фут, вы сможете использовать полную технологию обогрева для более быстрого нагрева и более теплого пола, что особенно ценно в установке в ванной комнате, где утро и ночь тратятся на повседневные дела.

Где можно использовать лучистое электрическое тепло?

Электрический подогрев пола можно использовать как в помещении, так и на улице.Его можно укладывать под многие типы полов, включая ламинат, паркет и плитку. Система состоит из электрических кабелей, встроенных в пол, или матов из электропроводящего пластика, которые устанавливаются на черновой пол.

Система может быть установлена ​​на основание из строительного раствора или гипсокартон, оставив между ним и плиткой для пола только тонкий слой тонкозадирного цемента.

Модернизация во время реконструкции проста и обычно не приводит к значительному увеличению высоты пола.

Электрические системы теплого пола бывают разных форм, например, мат или кабель, чтобы соответствовать разным размерам и форме помещения.Для сложных участков можно использовать один нагревательный кабель под полом. Нагревательные маты чаще устанавливают в простых помещениях с большей площадью в квадратных метрах. Использование матов позволяет переоборудовать существующие плиты без значительного увеличения высоты пола.

Сплошные и сетчатые маты поставляются в рулонах, которые просто складываются на пол. Показанный продукт представляет собой сетчатый коврик от WarmlyYours.

Здесь показан типичный вид матов для напольных покрытий Nuheat, в которых используются маты с подогревом.

Эти системы также предлагают «умную» технологию, управляемую программируемыми термостатами, которые можно настроить в соответствии с занятым образом жизни. Например, вы можете включить обогреватель за час до того, как встанете с постели; выключить или выключить, когда вы уходите на работу; и включить его перед самым возвращением домой. Таким образом, вы используете электричество только тогда, когда оно вам нужно.

Если учесть множество преимуществ и несуществующую плату за обслуживание, связанную с электрическими лучистыми источниками тепла, эти системы представляют собой реалистичное решение для модернизации с добавлением подогрева полов. Как плотник и ремонтник, я всегда ищу более простые и эффективные способы улучшить существующее пространство. Концепция электрического лучистого тепла соответствует критериям. Он прост в установке, энергоэффективен и легко программируется.

Общие инструкции по установке

Ниже приведены основные инструкции по заказу и установке электрических лучей. В каждом случае вы должны следовать рекомендациям производителя по установке и применению конкретных материалов.Все электрические подключения должен выполнять квалифицированный электрик.

Электрическое лучистое тепло подходит для многих вариантов готового напольного покрытия, но при планировании проекта учитывайте следующее.

Плитка керамическая. Керамическая плитка является наиболее распространенным и эффективным напольным покрытием для лучистого теплого пола, потому что оно хорошо отводит тепло от пола и добавляет теплоаккумулятор за счет своей высокой теплоемкости.

Винил. Можно также использовать винил, линолеум, ковровое покрытие или дерево, но любое покрытие, предназначенное для изоляции пола от комнаты, снизит эффективность системы отопления.

Дерево. Для работы с натуральным деревом рекомендуется напольное покрытие из распиленной древесины, потому что оно всегда более устойчиво в условиях экстремальной влажности или жары и всегда является лучшим выбором при размещении на лучистом тепле. Следует избегать пиленой древесины, поскольку она будет больше расширяться и сжиматься.

Ковер. Если вы решили использовать ковролин, выберите тонкий ковер с плотной набивкой и установите как можно меньше коврового покрытия.Если в некоторых, но не во всех комнатах будет ковровое покрытие, тогда в этих комнатах должен быть отдельный контур термостата, чтобы система обогревала эти помещения более эффективно.

Предварительный план

Есть много хороших компаний по производству лучистого тепла, которые предлагают качественную продукцию. Я предлагаю вам посмотреть на компании, которые предоставляют помощь с индивидуальным дизайном и предлагают качественное обслуживание клиентов.

Как мастера, так и профессионалы могут столкнуться с некоторыми трудностями при установке системы лучистого отопления, поэтому вы должны быть уверены, что выбранная вами компания предложит установку и техническую поддержку 24/7.

Будьте осторожны, потому что некоторые могут сказать, что предлагают круглосуточную поддержку, но очень немногие на самом деле предлагают поддержку от реального человека, работающего в компании. Часто это просто запись или телефонный центр. Вы хотите, чтобы живой человек, знающий свое дело, был на другом конце телефона, когда вы работаете над своим проектом — днем ​​или ночью.

Производитель качественного лучистого отопления поможет вам спроектировать вашу систему и, при необходимости, предоставит вам подробную печатную схему на следующий рабочий день.

Измерение. Тщательно измерьте размер комнаты, как правило, до стен. На миллиметровой бумаге начертите план этажа с измерениями.

Коврики, заделанные проволокой, узкие, их можно разрезать, чтобы они могли обойти препятствия в небольших помещениях.

При измерении убедитесь, что вы точно указали на чертеже расположение умывальников, вентиляционных отверстий в полу, ванн и сливов унитаза. Нагревательные маты или провода нельзя размещать под постоянными креплениями или мебелью с нулевым зазором.Включите в чертеж расположение вашего термостата, чтобы гарантировать, что, когда прибудет система пола, провода холодного ввода достигнут вашего местоположения термостата.

Заказ. Определите, можете ли вы использовать нагревательные маты стандартного размера (т. Е. Готовые к продаже) или вам нужен индивидуальный дизайн. Индивидуальный дизайн всегда лучше покрывает площадь пола, но многие небольшие квадратные или прямоугольные комнаты можно достаточно хорошо покрыть стандартными циновками. Компании, занимающиеся отоплением полов более высокого качества, отправят их в тот же день, когда вы разместите заказ.

Подготовка чернового пола

Убедитесь, что черный пол чистый и на нем нет мусора. При существующем черновом полу вы можете ввернуть шурупы в балки пола, чтобы предотвратить скрипы и убедиться, что они надежно закреплены.

Избегайте соблазна вскрыть коробку и приступить к установке коврика, не прочитав сначала инструкции и не смонтируя систему электрического обогрева в сухом состоянии.

У всех производителей есть особые инструкции для своих систем, которым необходимо следовать.Чтение ваших инструкций сэкономит вам время, ошибки, ненужные шаги и деньги.

При сухой установке матов внимательно обратите внимание на провода питания нагревательного мата и сориентируйте их в соответствии с местом расположения термостата, убедившись, что у вас достаточно проводов, чтобы дотянуться до термостата.

Плитка с подогревом

Я обычно устанавливаю подкладку для плитки в качестве основы при укладке плитки. Следуйте инструкциям производителя по установке подложки.

Метод самовыравнивания. Метод самовыравнивания для крепления нагревательных матов к полу можно использовать для всех типов полов, а не только для плитки. Начните с приготовления самовыравнивающейся смеси в соответствии с инструкциями производителя. Изготовитель может рекомендовать грунтовку чернового пола. С помощью скребка или плоского шпателя нанесите слой самовыравнивающейся смеси, пока нагревательный кабель и направляющие полностью не будут покрыты. Дайте составу застыть в соответствии с инструкциями по продукту.Проведите испытания изоляции и сопротивления электрической системы, затем приступите к укладке готового напольного покрытия.

Раствор обеспечивает ровную поверхность, готовую для чистового пола.

Если сетка укладывается на тонкозастывающий раствор, используйте скребок или плоский шпатель, чтобы распределить слой продукта до тех пор, пока нагревательный кабель и направляющие не будут полностью покрыты. Дайте тонкому отверждению затвердеть в соответствии с инструкциями по продукту.

Метод тонкого раствора. В зависимости от продукта (сплошной мат или сетчатый мат) вам может потребоваться сначала нанести тонкий раствор. Для твердых матов нанесите раствор с размером 1 ⁄ 4 на 1 ⁄ 4 дюйма. шпатель с квадратными зубьями, а затем вставьте твердый мат в тонкий набор. Используйте резиновую терку, чтобы прижать всю поверхность мата, чтобы создать стопроцентный контакт между нагревательным матом, раствором и черным полом.

Используйте шпатель 1/4 ″ x 1/4 ″, чтобы уложить тонкий набор для твердых матов.

Обязательно просушите нагревательные маты перед установкой с помощью строительного раствора.

Если продукт представляет собой «сетчатый мат», вы можете прикрепить сетчатый мат к основанию пола, а затем нанести тонкий слой на нагревательные кабели, используя плоский край шпателя. Сетчатые коврики можно прикрепить скобами, приклеить горячим клеем или приклеить к черному полу. В установках, которые я сделал, я использовал комбинацию из трех для выполнения установки. Примечание: Никогда не скрепляйте скобами провода обогрева или провод датчика пола. При нанесении раствора кабель должен быть полностью закрыт и видна только самая верхняя часть направляющих.

Коврики, заделанные проволокой, узкие, их можно разрезать, чтобы они могли обойти препятствия в небольших помещениях.

Горячий клей также можно использовать для крепления сетки к полу.

Электрические системы лучистого отопления поставляются с термостатом с датчиком температуры пола с GFCI (прерыватель замыкания на землю). Датчик температуры пола также необходимо установить в тонкий набор, следуя рекомендациям производителя. Большинство производителей требуют, чтобы этот датчик был установлен поверх нагревательного коврика на расстоянии не менее 6–12 дюймов.в пределах края нагреваемой области и между двумя нагревательными проводами.

A 1/4 дюйма Затем на коврик и подводящие провода с помощью плоской стороны шпателя наносится слой тонкого отверждения, чтобы обеспечить ровное и гладкое покрытие. Проведите испытания изоляции и сопротивления.

Для плиточных полов традиционный тонкослойный раствор обеспечивает прочное сцепление нагревательных элементов с черным полом.

Укладка плитки. Дайте первому слою отверждения затвердеть, прежде чем укладывать плитку со вторым слоем тонкого отверждения.Этот слой наносится с помощью 1/4 дюйма. шпатель с квадратными зубцами.

Может помочь смазать обратную сторону плитки тонким слоем для лучшего сцепления с слоем раствора.

После того, как первый слой тонкого отверждения затвердеет, уложите плитку со вторым слоем тонкого отверждения, который наносится шпателем с квадратными зубцами 1/4 дюйма.

( Pro Совет: При установке сетчатых матов опытные установщики могут пожелать покрыть систему отопления тонким слоем и установить плитку за один прием.3/8 дюйма шпатель с квадратными зубцами рекомендуется для одноэтапной укладки.)

При укладке плитки очищайте тонкий набор между швами затирки влажной тряпкой. Никогда не используйте универсальный нож для удаления затвердевшего растворителя с швов.

На протяжении всего этого процесса вы должны неоднократно выполнять проверку сопротивления.

Электрические соединения. Прежде чем включать электрическую систему лучистого нагрева, подождите надлежащее время отверждения тонкого слоя, рекомендованное производителем (обычно 7-10 дней).Затем система может быть подключена к разъему GFCI класса «A» или автоматическому выключателю GFCI, а термостат установлен в двухконтурной стеновой коробке с одним грязевым кольцом лицензированным сертифицированным электриком.

Подключения термостата. См. Инструкции по установке термостата (прилагаемые к термостату) для правильного подключения. Термостаты следует устанавливать на подходящей высоте и в доступном месте в той же комнате, которую контролирует термостат.

Деревянный пол с подогревом

Деревянный пол с электрическим обогревом требует другого метода укладки, но вы можете избежать использования тонкой укладки.

Сначала установите деревянные шпалы. Скрепите полоски фанеры толщиной 1-2 дюйма. шириной от 3/8 до 1/2 дюйма. высокий, на расстоянии 19 дюймов друг от друга по всему фанерному полу. Оставьте место для любых запланированных резов и поворотов. Шпалы устанавливаются для создания полос, в которые будет помещен рулон системы отопления.

Используйте резиновую терку, чтобы прижать всю поверхность мата, чтобы создать стопроцентный контакт между нагревательным матом, раствором и черным полом.

Прикатайте нагревательный мат на место.Показанный продукт является одним из твердых нагревательных матов, доступных от Nuheat.

Разверните нагревательные маты между шпалами. Установите систему подогрева пола в проходах, образованных шпалами, в соответствии с рекомендациями, приклеивая сетку через каждые 6–8 дюймов горячим клеем или скобами (никогда не зажимайте провода скобами).

Осторожно проложите провода питания вдоль системы в пределах полосы и обратно к источнику питания, следя за тем, чтобы провода не проходили через шпалы или нагревательный провод. Установите зонд датчика термостата (если применимо) на 6 дюймов в нагревательный мат по центру непосредственно между нагревательными проводами. Провод датчика не должен пересекать нагревательные провода. Проведите омический тест.

Накройте нагревательные ролики или кабели слоем 3/8 дюйма. самовыравнивающийся цемент до верха деревянных шпал и даже с ними. Нанесите самовыравнивающийся цемент с помощью затирки. Следуйте рекомендациям производителя по самовыравнивающемуся цементу и дайте ему время застыть, прежде чем переходить к следующему этапу.

После затвердевания уложите паркет из твердой древесины или паркетной доски в соответствии с рекомендациями производителя. Будьте осторожны, не кладите гвозди или скобы рядом с нагревательным кабелем или проводами питания системы.

Боковое примечание 1

Преимущества теплого пола с подогревом

1. Постоянная и легко регулируемая температура
2. Лучистое напольное отопление — самый эффективный способ доставки тепла
3. Комфорт достигается при более низких настройках температуры
4. Экономия от 20 до 40 процентов по сравнению с системами принудительной подачи воздуха
5. Чистота и здоровье; Лучистое отопление пола не зависит от циркуляции воздуха, поэтому частицы пыли и аллергены с меньшей вероятностью распространятся по дому
6. Кроме того, здесь тихо; излучающий пол с подогревом работает бесшумно
7. Напольное отопление экономит место, поскольку отсутствуют громоздкие радиаторы или плинтусы
8. Увлажнение не требуется, поскольку лучистое тепло не изменяет влажность воздуха в жилых помещениях.


Рекомендуемые статьи

Как установить в теплый пол

Система теплого пола QuietWarmth для ламината, роскошного винила (4 мм и более), инженерной древесины и плавающих полов

QuietWarmth — это гибкая лучистая нагревательная пленка, которая устанавливается под плавающими напольными покрытиями для создания теплых комфортных полов.Это простое видео по установке, демонстрирующее, насколько легко установить QuietWarmth. Чтобы получить полное руководство по установке теплоизоляционного покрытия, пожалуйста, прочтите руководство по установке, прилагаемое к каждому рулону QuietWarmth.

Хотя этот продукт используется со многими типами плавающих полов, всегда уточняйте у производителя ламината какие-либо ограничения или ограничения, которые они могут иметь при использовании в сочетании с системами обогрева лучистым теплом.

QuietWarmth содержит все необходимое для быстрой укладки пола с минимальным набором инструментов.Каждый рулон QuietWarmth имеет заводские электрические соединения на концах, а также изолирующие диски из каптона (CAP-TON), которые можно использовать, когда может потребоваться резка или настройка. Вам понадобится клейкая лента, ножницы и рулетка, чтобы помочь с установкой остальной части подогреваемого пленочного мата. Для дополнительного комфорта и максимальной экономичности мы рекомендуем приобрести термостат для контроля температуры пола.

Сначала в общих чертах нарисуйте конфигурацию системы отопления.Рекомендуется спланировать установку с помощью эскиза, разметить схему расположения матов и спланировать положение датчика температуры пола, основных электрических соединений и термостата. Также важно спланировать расположение матов так, чтобы концы матов с установленными на заводе подводящими проводами находились рядом с той стороной комнаты и стены, где расположена распределительная коробка термостата.

При составлении схемы системы необходимо следить за тем, чтобы обеспечить надлежащий зазор от приспособлений, которые могут быть уже частью пола, или другой электропроводки, которая не используется в этой системе (на графике указано, что другая электропроводка должна находиться на расстоянии 2 дюймов с любого нагревательного мата). Вся электропроводка, которая будет недоступна после укладки пола, должна быть выполнена в первую очередь. Убедитесь, что нагревательные маты не будут закрыты декоративной отделкой, плинтусом или другой конструкцией здания. Оставление не менее 6 дюймов от стены до края мата с нагревательной пленкой позволит провести провода от нагревательного мата до распределительной коробки. (Обратите внимание на рисунок: нагревательные панели, частично закрытые этими конструкциями, могут перегреться).

Как только у вас будет хороший план, тщательно очистите существующий черновой пол от любых предметов или мусора.

При укладке поверх бетона убедитесь, что пароизоляция установлена ​​перед установкой подкладки и нагревательного мата, если только вы не устанавливаете подкладку с предварительно прикрепленной пароизоляцией. Раскатайте подстилку, готовую к лучистому теплу … покрывая всю площадь пола, при установке убедитесь, что предварительно прикрепленная пароизоляционная сторона находится вверх. Стыки кромок подкладки стыкуют изолентой. Используя схему, которую вы сделали ранее, разверните нагревательные маты в нужных местах комнаты.Вы можете обрезать коврик, чтобы уменьшить длину, чтобы соответствовать размеру вашего плана.

При настройке нагревательных матов прорежьте чистую область между нагревательными полосами на пунктирных линиях. Никогда не обрезайте нагревательные полосы ближе, чем на ¼ ”. И НИКОГДА не разрезайте саму нагревательную ленту. Изолируйте обрезанные концы металлических полос шин с помощью каптоновых дисков, поставляемых с каждым рулоном.

После того, как нагревательный мат раскатан, на нем не должно быть изгибов, ряби или складок.Проведите провода от каждого коврика к стене, где вы планируете установить термостат. Важно прорезать тонкую неглубокую прорезь в подкладке для проводов. Это поможет сохранить пол на ровном месте без выступов.

Рекомендуемые нами термостаты поставляются с удобным датчиком температуры пола, поэтому проведите провод датчика температуры пола к распределительной коробке термостата. Снова прорежьте тонкую неглубокую прорезь в подкладке и надавите на провод датчика и датчик вниз, чтобы они оказались на одном уровне с нагревательным ковриком.Канал Закрепите датчик температуры пола и подводящий провод лентой на расстоянии не менее 2 дюймов от любой нагретой черной полосы мата. Не допускайте контакта датчика с черными полосами нагревательного мата. Вырежьте часть подкладки и надавите на разъемы вниз, чтобы они полностью выровнялись с нагревательным матом, а затем закрепите изолентой. Вырежьте тонкую прорезь в подкладке и протолкните холодные провода в прорезь для прокладки к распределительной коробке.

После того, как все эти компоненты будут установлены, система должна быть готова к подключению и к выполнению теста сопротивления с помощью омметра.Более подробная информация об этом содержится в полном руководстве по эксплуатации, которое поставляется с комплектом. После того, как вы установили и подготовили пленку QuietWarmth, самое время подключить ее к термостату для использования без обслуживания. Все электромонтажные работы должны выполняться в соответствии с национальными электротехническими нормами или лицензированным электриком. Для завершения этого заключительного этапа требуются несколько дополнительных аксессуаров: распределительная коробка 4 × 4, соединительная коробка 2 × 3, кабелепровод длиной ¾ ”, провод Romex, проволочные гайки и омметр.

При подготовке к электромонтажу установите распределительную коробку с глухой пластиной 4 × 4 примерно на 18 дюймов над основанием стены.К этой распределительной коробке должен быть доступ через стену. Не закрывайте распределительную коробку листовым камнем после установки. Найдите и установите распределительную коробку 2 × 4 для устройства управления термостатом примерно на 60 дюймов над основанием стены. Просверлите или надрежьте канал диаметром ¾ дюйма в основании стены, чтобы провод мог войти в стену. Установите кабелепровод ¾ ”от выемки до распределительной коробки 4 × 4 для подводящих проводов. Проложите 2-жильный провод Romex длиной 12 AWG между распределительной коробкой и коробкой термостата.

Пропустите подводящие провода через канал основания стены и через кабелепровод в распределительную коробку 4 × 4.Сгруппируйте черные провода вместе и с помощью гаек подключите их к соответствующему черному проводу кабеля Romex, идущего от распределительной коробки термостата. Затем проделайте то же самое с белыми проводами.

Подключите термостат к сервисной панели в соответствии с национальными и местными электротехническими нормами. Следуйте инструкциям производителя термостата по установке и подключению или позвоните своему любимому лицензированному электрику для выполнения этой задачи.

Установка лучистого отопления — когда самое подходящее время?

Фото: fotosearch.com

Энергоэффективность и лучистое отопление упоминаются вместе так часто, что можно разумно предположить, что одно повлияло на другое — что стремление к большей экологичности в жилищном строительстве привело к лучистому отоплению как инновационному инженерному решению. Фактически, лучистое отопление в той или иной форме существует уже тысячи лет. Его истоки уходят в глубь веков. Новым является то, что после десятилетий непрерывного совершенствования лучистая технология стала жизнеспособной — не как дополнительная роскошь, скажем, в прохладной ванной комнате, а как вариант отопления всего дома.Хотя Европа и Азия уже применили лучистое отопление, в Соединенных Штатах оно остается относительно редким. Однако это все меняется, поскольку все больше и больше людей начинают осознавать, что отличает лучистое отопление от других и как оно превосходит характеристики традиционных систем с принудительной подачей воздуха множеством способов, которые действительно важны для среднего домовладельца.

Кто не хочет снижения счетов за электроэнергию? Безусловно, растущая популярность лучистого отопления зависит от энергоэффективности. Но для многих домовладельцев, которые переходят с плинтуса, радиаторного отопления или воздушного отопления, комфорт важнее экономии.Так что, даже несмотря на то, что излучающие системы работают по более низкой цене, это не самая привлекательная их черта. Напротив, это качество нагрева. Благодаря теплу, поступающему от пола, вы получаете качественно иной опыт, чем традиционные системы. Возьмем, к примеру, принудительный воздух. Включение и выключение принудительного воздушного отопления создает не только шум, но и неприятные колебания температуры. Лучистое тепло, напротив, работает бесшумно, обеспечивая постоянное, всеобъемлющее, «везде» тепло.Кроме того, поскольку излучение не включает в себя воздухозаборники для сбора пыли и периодические потоки нагретого воздуха, он не делает ничего, чтобы ухудшить качество воздуха в помещении. Это делает его глотком свежего воздуха для тех, кто привык к сухой, иногда душной домашней системе отопления.

Есть один способ, в котором лучистое отопление напоминает другие варианты. Поскольку компоненты HVAC являются неотъемлемой частью базовой инфраструктуры дома, они обычно не очень легко поддаются модернизации приложений.При принудительном подаче воздуха самое большое препятствие заключается в размещении в сложной сети каналов, необходимых для направления воздуха из печи в различные помещения по всему дому. При лучистом тепле основным препятствием, как правило, является пол. Часто владельцы существующих домов отказываются от идеи убрать полы, чтобы освободить место для излучающих панелей, которые вставляются под ними. Тем не менее, есть по крайней мере три ключевых переходных момента, когда домовладельцы наслаждаются чистым листом, когда они свободны решать, как их помещения должны выглядеть и, что более важно, чувствовать себя.Это те времена, когда имеет смысл установить систему лучистого отопления, которая обеспечит комфорт на долгие годы. Читайте подробности об этих «горячих» возможностях.

НОВАЯ КОНСТРУКЦИЯ

Фото: warmboard.com

Возможно, лучшее время для установки лучистого отопления наступает, когда вы строите новый дом с нуля. В этом сценарии излучающая система учитывается в планах проектирования, и процесс установки может следовать логическому порядку операций.Сначала вставляются излучающие панели пола, а материал пола — только после того, как они уложены. Обратите внимание, что некоторые продукты лучистого отопления, представленные на рынке, имеют конструктивную эффективность. Например, лидер отрасли Warmboard предлагает серию излучающих панелей, предназначенных в первую очередь для строительства новых домов. С фанерой толщиной 1-1 / 8 дюйма в основе эти панели выполняют двойную функцию, выступая не только в качестве основы успешной системы обогрева всего дома, но и в качестве чернового пола.Благодаря разумному сочетанию этих двух факторов сокращаются затраты на рабочую силу и строительные материалы.

РЕМОНТ КАБИНЫ

Фото: warmboard.com

Если вы планируете капитальный ремонт одной части дома или всей конструкции, стоит подумать о системе обогрева. В конце концов, решение может зависеть от масштабов вашего проекта и от того, собираетесь ли вы вырывать пол. Если вы предпочитаете излучающий свет, имейте в виду, что между обычным полом и полом с излучающими панелями может быть небольшая разница в высоте. По этой причине Warmboard производит серию излучающих панелей, специально предназначенных для реконструкции. При толщине всего 13/16 дюймов эти панели минимизируют колебания высоты пола и упрощают установку в пределах любой существующей конструкции. Конечно, независимо от того, насколько незаметно вставляются панели, вам необходимо убедиться, что ваш котел может обслуживать гидравлические трубы, необходимые для направления горячей воды по всей установленной системе.

ПРИОБРЕТЕНИЕ

Фото: warmboard.com

Лучистое отопление — это не предложение по принципу «все или ничего». Если вы делаете пристройку к своему дому, вы всегда можете продолжить обогрев старую конструкцию с помощью существующей системы, выбирая лучистую энергию для нового пространства. Фактически, установка излучающей системы в пристройке дома сочетает в себе преимущества нового строительства с некоторыми проблемами, связанными с проектами ремонта. С одной стороны, вы строите с нуля, так что в определенной степени обстоятельства идеальны.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
