Убрать трубки от кондиционера в стену

Обслуживание кондиционеров в Москве

ПН-ПТ с 10:00 до 18:00

Обслуживание, ремонт8(499)136-53-05

Демонтаж, монтаж8(495)744-74-57

Подводка слева и справа
Вывод дренажного шланга
Опустить внутренний блок
Ошибка монтажников: гайки в стене
Перевесить кондиционер

Нас часто просят убрать трубки в стену, когда заказывают демонтаж кондиционера на время ремонта в квартире. Также скрыть коммуникации можно при монтаже «в два этапа» нового или б/у кондиционера. Чтобы спрятать трубки, в стене долбится углубление — штроба. Как она пойдёт, зависит от расположения кондиционера. Дальше мы постараемся прояснить несколько технических деталей, которые, обычно вызывают вопросы.

Вывод трубок

Если подводка к кондиционеру скрытая, как бы она ни шла, выходить из стены она должна в левом нижнем углу внутреннего блока. На фотографии размечено место, где будет висеть блок и видны трубки. Такой выход трубок обязателен всегда для любого настенного кондиционера. Это связано с его конструкцией (расположением патрубков). Поэтому есть два принципиально разных случая, когда мы хотим скрыть существующую трассу:

Подводка слева

На фотографиях показаны внутренние блоки кондиционеров, подводка к которым сделана слева, она проходит в пластиковом коробе. Скрыть такую подводку легче — штроба пойдёт так же, как сейчас проложен короб. Здесь можно посмотреть поэтапный фотоотчёт для такого случая.

Подводка справа

А вот короб подходит к кондиционеру не слева, а справа. На фотографии видно, что соединение трубок сделано внутри короба. Для этого монтажники вывернули «родные» патрубки из-под кондиционера. Если мы хотим скрыть подводку, неправильным будет замуровать соединения в стену. Надо развернуть патрубки обратно, а подводку удлинить и подвести её, как на первой фотографии — в левый нижний угол.

В результате штроба пойдёт петлёй, примерно как на следующем фото.

Вывод дренажного шланга

Когда мы прячем трубки, провести их от комнатного блока к уличному можно по-разному:

за потолком
в штробе, кратчайшим путём на улицу
в штробе, так, чтобы на фасаде не было видно трубок

При этом дренажный шланг может идти вместе с трубками, но лишь в том случае, если обеспечен постоянный уклон, чтобы конденсат свободно уходил из кондиционера. Поэтому за потолок шланг не вывести, ведь вода сама собой вверх не потечёт. Можно поставить помпу, однако надёжнее сделать отдельную штробу для дренажного шланга. На фото она отмечена белыми стрелками, а контур внутреннего блока обведён красным. Дренаж не обязательно гнать на улицу, можно отвести его в канализацию в санузле или на кухне. Подключение к канализации должно быть сделано через обычный сантехнический сифон либо через специальный сифон для кондиционеров (с шариком), которые есть у нас в продаже.

Конструкция многих кондиционеров позволяет переставить «родной» дренажный патрубок на другую сторону. Поэтому при закладке коммуникаций в стену допускается сделать вывод дренажного шланга не в нижнем левом углу, а в нижнем правом. Но это касается только шланга — медные трубы для фреона в любом случае выходят из стены только слева внизу, если смотреть на внутренний блок. Также важно понимать, что на том уровне, где выходят трубки и дренажный шланг, будет находиться низ внутреннего блока. Особенно это актуально, если потолок после ремонта станет ниже. Подумайте, не упрётся ли кондиционер в новый потолок, и не стоит ли заранее проложить трассу по-новому, чтобы опустить кондиционер?

Опустить кондиционер

Нередко во время ремонта надо сделать натяжной (подвесной) потолок, а кондиционер мешает — его надо опустить. Какие здесь «подводные камни»? Проблема снова может быть с дренажом: возможно, на новом месте не будет уклона дренажного шланга или возникнет обратный уклон. Такое случается, если внутренний блок необходимо опустить ниже отверстия, через которое все коммуникации выходят на улицу. Тут придётся пробурить новое отверстие и переложить коммуникации, а то и заменить их, поскольку не всегда можно их в целости извлечь из стены, особенно, если отверстие заполнено монтажной пеной.

Соединения в стене

Как показывает практика, когда кондиционер установлен правильно, и демонтировать его на время отделочных работ несложно. Однако есть одна типичная ошибка, которую допускают монтажники. Некоторые из них заталкивают соединения трубок в стену, да ещё щедро заливают строительной пеной. По сути, они делают одноразовый монтаж. Это означает, что если кондиционер испортится, снять его со стены для починки будет невозможно. Та же проблема возникает, когда Вы хотите демонтировать внутренний блок на время ремонта в комнате. На фотографии видно, что на гайку, которая чуть виднеется, не накинуть ключ. Вторая гайка и вовсе не попала в кадр, поскольку находится в глубине. Выход здесь один — резать родные патрубки, затем наращивать их, припаивать новые фитинги… Придётся оплатить дополнительные работы; по совести, эти деньги следовало бы взыскать с нерадивых монтажников, да где их найдёшь!

Как узнать, не спрятаны ли в стену соединения Вашего кондиционера? Если трубки подходят к кондиционеру справа, а сам кондиционер висит ближе, чем 30 см. от стены, будьте уверены гайки в стене! Пожалуйста, предупредите об этом менеджера, когда будете оформлять заявку. Если же подводка к кондиционеру слева, беспокоиться не о чем, соединения находятся под внутренним блоком. Чтобы добраться до них, мастер откроет защёлки и отведёт блок от стены

climats.ru

Обслуживание кондиционеров
в Москве

8(499)136-53-05Обслуживание / ремонт

8(495)744-74-57Демонтаж / монтаж

8(925)571-08-42Для отправки фото

[email protected]

2005-2023 © ООО «Фреско»

Чистка и дезинфекция кондиционера.

Как правильно чистить кондиционер от грязи и вирусов?

ПРОЦЕССЫ ВО ВНУТРЕННЕМ БЛОКЕ СПЛИТ-СИСТЕМЫ

На фильтрах и теплообменнике внутреннего блока скапливается бытовая пыль и вредоносные микроорганизмы. Если не чистить кондиционер 1 год, то во влажной среде испарителя начинают размножаться болезнетворные вирусы и бактерии. В случае отсутствия ухода на протяжении 2-3 лет, уже появляется грибок и черная плесень, выделяющая токсичные для человека споры. Причем развитие этой «субкультуры» происходит не только на испарителе, но и на конденсатосборнике (дренажном поддоне), а также на трубке для отвода конденсата.

Если же кондиционер не чистить 5 лет и более – помимо огромного скопления патогенных микроорганизмов и плесени происходит физическое сужение проходного диаметра дренажной трубки, вследствие чего влага не выводится в полном объеме и начинает переливаться внутрь помещения.

ПРОЦЕССЫ ВО ВНЕШНЕМ БЛОКЕ СПЛИТ-СИСТЕМЫ

Внешний блок кондиционера постоянно обдувается наружным воздухом.

Вследствие этого копоть, пыль, насекомые, листья, семена и тополиный пух образуют плотный налет на всех частях наружного блока любого кондиционера. С течением времени этот слой становится толще и плотнее, что препятствует нормальному отводу избыточного тепла от конденсатора.

Такая ситуация приводит к перегреву компрессора, возникновению аварийной ситуации и срабатыванию автоматики защиты. Возможности любого устройства не безграничны – рано или поздно компрессор выйдет из строя. Замена компрессора технически сложная и дорогостоящая процедура, по цене порой сопоставима с половиной стоимости нового кондиционера.

КАК ЧАСТО НУЖНО ЧИСТИТЬ КОНДИЦИОНЕР

Крупные производители климатической техники в инструкциях по эксплуатации рекомендуют пользователям очистку фильтров внутреннего блока производить 2 раза в месяц.

Чистку внешнего блока надлежит производить по мере загрязнения. Опыт работы большинства климатических компаний показывает, что если кондиционер расположен на 1-4 этажах здания, обслуживание требуется проводить ежегодно.

Если выше – бывает достаточно 1 раза в 2-3 года, поскольку на более высокие этажи попадает меньше смога, пуха и листвы.

Ежегодное обслуживание (ТО) разумнее доверить специалистам сервисной службы профессиональной климатической компании. Для этого у них есть как нужный инструмент, так и эффективные дезинфицирующие средства.

В редких случаях, когда кондиционер круглосуточно задействован в производственном процессе или беспрерывно охлаждает серверную, количество ежегодных ТО может достигать 2-4 раз в зависимости от степени загрязнения. На профессиональном сервисном обслуживании не следует экономить, поскольку эти затраты несоизмеримо ниже убытков от отказа серверного оборудования или и/или выхода кондиционера из строя.

КАК ВЫПОЛНИТЬ ЧИСТКУ КОНДИЦИОНЕРА ПРАВИЛЬНО

Правильная чистка кондиционера подразумевает очистку фильтра, теплообменника внутреннего блока, дренажной системы и теплообменника наружного блока. Рассмотрим эти этапы подробнее.

Как чистить фильтр кондиционера

Перед тем, как чистить фильтр кондиционера, нужно его обесточить и подождать 10-15 минут, чтобы охлажденные или нагретые части приобрели комнатную температуру. Дальнейшие действия:

КАК ЧИСТИТЬ ТЕПЛООБМЕННИК ВНУТРЕННЕГО БЛОКА (ИСПАРИТЕЛЬ)

Испаритель – один из основных элементов кондиционера. Именно в нем происходит кипение хладагента, обеспечивающее охлаждение змеевика и ребер радиатора. Для эффективной теплопередачи нужен максимальный контакт с воздушной средой и любое загрязнение поверхностей сильно ухудшает теплообмен. Именно поэтому теплообменник внутреннего блока следует регулярно чистить.

В случае небольшого загрязнения достаточно очистки пылесосом или пароочистителем. При этом важно не помять ребра теплообменника, поэтому рекомендуется использовать насадку на шланг пылесоса с круглой щеткой.

Если же на внутреннем теплообменнике скопились липкие жиры, смолы и кухонные испарения, требуется полная разборка внутреннего блока с последующей очисткой теплообменника и вентилятора. Для этого приходится сконденсировать весь фреон во внешний блок системы, затем демонтировать и полностью разобрать внутренний блок для тщательной промывки всех комплектующих с последующей дезинфекцией. Все эти действия может выполнить только сервисная служба, имеющая профессиональные навыки и специальный инструмент.

КАК ЧИСТИТЬ ДРЕНАЖНУЮ СИСТЕМУ

Дренажная система состоит из дренажного поддона, служащего для сбора капель конденсата, и дренажного патрубка, выводящего собранную жидкость наружу.

Как было отмечено в начале, система сбора конденсата вместе с влагой принимает на себя из воздуха частицы пыли, смолы и микроорганизмов. Пренебрегая очисткой, пользователь рискует получить массу неприятных последствий в виде размножения патогенной флоры внутри помещения и протекания кондиционера.

Добраться до дренажного патрубка и поддона удастся только сняв пластиковый корпус кондиционера. Для этого нужно отсоединить нижние лопасти и крепежи моторчиков.

К дренажу присоединятся патрубок насоса и производится первичная продувка. Затем в систему на 15-20 минут заливается дезинфицирующий состав, позволяющий растворить весь вредный налет, после чего система обильно промывается водой или продувается высоким давлением.

При обратной сборке необходимо убедиться, что ванночка установлена с нужным уклоном. Для проверки заливается 200-300 мл воды в угол, противоположный отверстию слива. В результате жидкость должна без остатка свободно вытечь из дренажного шланга.

В современных кондиционерах дренажные поддоны современных кондиционеров состоят из нескольких секций с переточными каналами между ними. В ходе чистки следует помнить об этом и по отдельности очистить каждую из секций и все переточные каналы.

КАК ЧИСТИТЬ ВНЕШНИЙ БЛОК КОНДИЦИОНЕРА (КОНДЕНСАТОР)

Внешний блок кондиционера разделен на 2 отсека. В одном расположены автоматика и компрессор – «сердце» кондиционера, а во втором находится вентилятор и теплообменник.

Для качественного удаления пуха, пыли и насекомых, скопившихся во внешнем блоке, производится частичная разборка корпуса. Снимается верхняя крышка и металлический кожух вместе с защитной решеткой вентилятора. Для очистки потребуется мобильная автомойка или пульверизатор воды с высоким давлением. В ходе работ вода не должна попадать на электрическую цепь устройства – электроблок лучше предварительно закрыть пленкой.

Очистка теплообменника производится узконаправленной струей воды строго по направлению пластин радиатора во избежание деформации мягкого металла. Снятые элементы корпуса также промываются и закрепляются на место.

Важно дождаться полного высыхания устройства перед началом эксплуатации. Как правило, достаточно 10-12 часов в сухую погоду, после чего кондиционер можно включать в сеть и использовать.

Перед любой чисткой кондиционера сначала обесточьте систему! Последовательность действий будет такой же, как и у специалистов сервисной службы, с той разницей, что вместо профессионального оборудования можно воспользоваться подручными средствами.

Для промывки фильтров подойдет бытовая губка для мытья посуды. Аккуратно очистить ламели и вентилятор внутреннего блока поможет кисть или щетка с мягким ворсом.

Внешний блок можно тщательно пропылесосить и протереть влажной губкой с неабразивным моющим средством. Для труднодоступных мест используйте щетку со средним ворсом или ёршик для мытья детских бутылочек.

ДЕЗИНФЕКЦИЯ КОНДИЦИОНЕРА

Влажная среда, как известно, является очень комфортной средой для развития болезнетворных микробов. Кроме того, во влажной среде микроорганизмы гораздо дольше сохраняют живучесть. В этом плане основную опасность представляет испаритель и дренажный поддон кондиционера – именно эти элементы внутреннего блока постоянно контактируют с водой, и именно их следует регулярно дезинфицировать.

Периодичность антибактериальной обработки зависит от назначения помещения эксплуатационной нагрузки устройства. Сигналом к тому, что оборудованию нужна срочная дезинфекция, чаще всего служит неприятный запах после включения или видимый налет плесени и слизи на внутренних частях сплит-системы.

СРЕДСТВА ДЛЯ ДЕЗИНФЕКЦИИ

Бесспорными лидерами в области дезинфицирующих составов сейчас можно выделить антисептики широкого спектра на основе хлоргексидина – медицинского препарата, не имеющего строгих противопоказаний и не вызывающего аллергических реакций.

Хороший эффект дают специализированные жидкости для дезинфекции кондиционеров, такие как «Bon BN-153» и «Suprotec». Сейчас на рынке представлены антисептические средства как в больших объемах для профессионального использования, так и в виде небольших спреев для бытового применения.

Обработка дезинфицирующим составом является завершающей стадией технического обслуживания кондиционера. Её производят после очистки и промывки всех внутренних частей кондиционера.

По завершении антисептической обработки сервисной службой выдается акт дезинфекции, где указана дата производства работ, а также наименование и состав использованного раствора.

Для медицинских учреждений и многоквартирных домов услуги по дезинфекции могут производить только организации, имеющие специальную лицензию на право проведения работ, выданную государственной санитарно-эпидемиологической службой России. Для обработки систем кондиционирования остальных помещений такая лицензия не требуется.

ДЕЗИНФЕКЦИЯ КОНДИЦИОНЕРА СВОИМИ РУКАМИ

В промежутках между ежегодным профессиональным ТО кондиционера желательно производить дезинфекцию кондиционера в квартире самостоятельно во время чистки фильтров.

Проще всего это сделать спреем – он выпускается с оптимальной концентрацией действующего вещества. Продаваемые гранулы или концентрат необходимо растворить в воде в соответствии с инструкцией. Слишком большой процент химии может нанести вред защитным покрытиям и впоследствии вызвать коррозию металлических элементов устройства. Наносить приготовленный раствор можно с использованием пульверизатора.

В качестве дополнительного средства обеззараживания рекомендуется положить в дренажный поддон таблетированное дезинфицирующее средство, которое поможет очистить изнутри трубку слива конденсата.

ЧИСТКА И ДЕЗИНФЕКЦИЯ ПРОМЫШЛЕННЫХ КОНДИЦИОНЕРОВ

Системы промышленного кондиционирования в обязательном порядке необходимо подвергать чистке и дезинфекции в соответствии с регламентом производителя. При этом службой эксплуатации должен вестись журнал учета работ по обслуживанию, очистке и дезинфекции оборудования. Работы выполняются специалистами, прошедшими спецподготовку и последующую аттестацию комиссией.

Для мультизонального систем кондиционирования (VRF/VRV), крышных кондиционеров, а также для систем чиллер-фанкойл регламент и периодичность проведения сервисных работ мало отличаются от работы с бытовым и полупромышленным сегментом, с поправкой на габариты и сложность оборудования.

Что касается прецизионной климатической техники, то промывка и дезинфекция внутреннего модуля, включая систему увлажнения, производится ежеквартально, а очистка и мойка выносного конденсатора – дважды в год.

Центральные кондиционеры и компрессорно-конденсаторные блоки работают в комплексе вентиляционных систем, следовательно, их очистку и антисептическую обработку следует производить по рекомендациям СНиП и СанПиН.

Все работы по сервисному обслуживанию с последующим обеззараживанием поверхностей систем промышленного кондиционирования должны выполняться лицами, прошедшими соответствующее обучение, включающее вопросы безопасного проведения работ и оказания доврачебной медпомощи при отравлении дезинфицирующим средством.

Слив конденсата с наружного блока: оптимальная схема

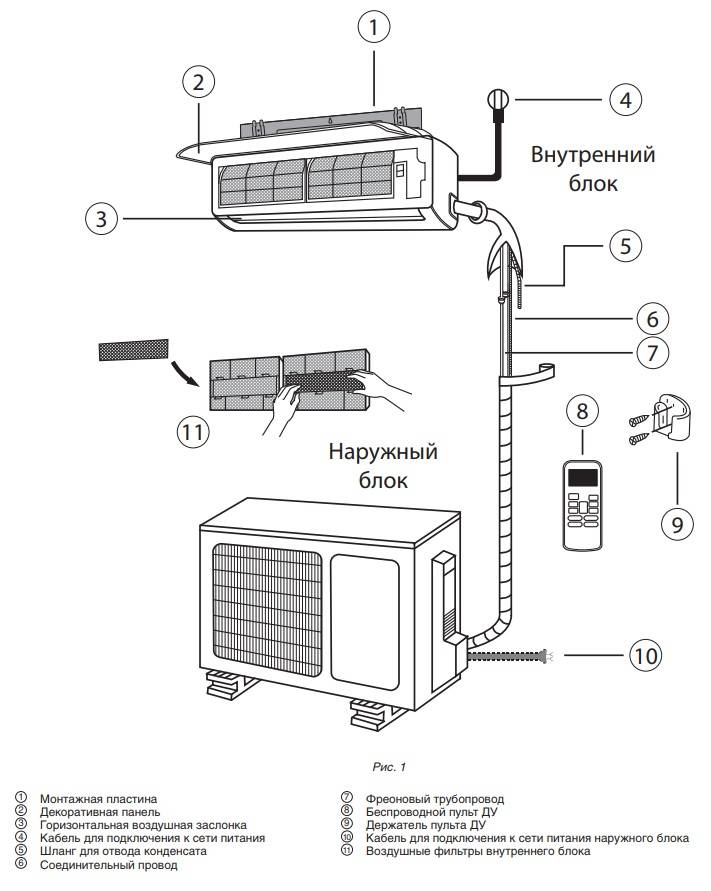

Сплит-система состоит из внутренней и внешней частей. Процесс работы устройства в режиме охлаждения сопровождается выделением жидкости. Конденсат из наружного блока — не самое приятное вещество в этой конструкции? А его вход в комнату вообще крайне нежелателен, не правда ли?

Особых технических сложностей при монтаже дренажной линии для отвода влаги не возникает. Вместе с наружным блоком сплит-системы обычно устанавливается специальная трубка для сбора конденсата. Мы расскажем обо всех популярных вариантах дальнейшего обустройства водостока.

Полезные рекомендации могут пригодиться при наблюдении за подрядчиками. Возможно, вы сможете воспользоваться нашими советами по самостоятельному сооружению системы отвода и утилизации конденсата.

Содержание статьи:

Откуда берется ненужная жидкость?
Как происходит слив на практике?
Что такое конденсат?
Какие есть способы слива воды?
Требования к установке дренажных труб
Слив канализации
- Схема ответвления внутри дома
- Установка конденсатоотводчика
Зачем нужен слив в канализацию?
- Осуществимость сложного варианта
- Что предписывают правила?
- Недостатки самотечного крана на улицу
Причины неисправности сливной магистрали
Выводы и полезное видео по теме

Откуда берется ненужная жидкость?

Кондиционирование воздуха в кондиционере происходит при циркуляции хладагента. Элемент схемы течения, в котором падает температура, называется испарителем.

Такое название устройство получило потому, что в процессе работы на его корпусе появляются капельки влаги, то есть «испарение». Образовавшаяся жидкость и есть тот самый конденсат, который требует удаления сплит-системы из агрегата.

Влага выделяется из теплого воздуха в момент резкого охлаждения. От одного рабочего органа в сутки может накапливаться до 15-20 литров жидкости

Слив скопившейся влаги – важный момент для правильной работы кондиционера. Блок климат-контроля работает от электрической сети. Как известно, вода является хорошим проводником электричества. При высокой влажности существует риск короткого замыкания в цепи устройства. Повреждения дорогостоящего электрооборудования можно предотвратить путем надлежащего отвода конденсата.

Как происходит слив на практике?

Небольшой опрос пользователей кондиционеров показал интересную статистику.

На вопрос куда сливать конденсат получены следующие ответы:

Только снаружи — 68%;
Самотеком в канализацию — 16%;
В специальной дренажной системе — 8%;
Какой конденсат? — 8%.

Объясните суть слива жидкости для непросвещенной последней категории владельцев. Для тех, кто не знает, куда уходит образующийся в кондиционере конденсат, полезно ознакомиться с инструкцией к устройству. В нем даются четкие инструкции по установке дренажного патрубка кондиционера.

Особое внимание следует уделить проблеме в больших частных домах с несколькими кондиционерами в разных комнатах. Организованное решение по сбору конденсата должно быть принято на этапе проектирования климатической системы

Помните об особенностях климатической техники, производящей жидкость, она должна быть не только при проектировании и монтаже. Необходимо следить за процессом удаления влаги во время работы кондиционера.

Что такое конденсат?

Риск причинения вреда здоровью от неправильного удаления испарившейся влаги гораздо опаснее, чем угроза поломки сплит-системы. Хотя по своему химическому составу конденсат – это обычная вода. Но дело в том, что в застойной теплой влаге скапливаются болезнетворные микробы.

Последствиями неотведенного конденсата могут быть:

неприятный затхлый запах из кондиционера;
размножение возбудителей легионеллезной инфекции;
образование различных форм плесени.

Ошибочно считать кондиционер главной причиной серьезной «болезни легионеров». Опасный микроорганизм обитает в почве, бассейнах, декоративных фонтанах. Везде, где есть стоячая вода, даже в медицинских физиотерапевтических аппаратах, есть угроза столкновения с легионеллами.

Удаление лишней влаги из сплит-системы нужно для здоровья вашей семьи. Постоянно сливаемый конденсат не даст возможности развиться застою воды

Дренажная система предназначена для отвода лишней влаги. Правильно выполненный слив конденсата и своевременное техническое обслуживание делают климатическое оборудование полностью безопасным.

Какие есть способы слива воды?

Самый дешевый вариант – удалить побочный продукт самотеком. Но есть разновидности в этом принципиальном исполнении. Они расположены в месте забора конденсата.

Основные способы отвода жидкости:

Просто вывести сливную трубу на улицу и оставить на стене с капающим конденсатом. Этот стандартный прием используется в большинстве установленных сплит-систем.
Подсоедините длинный сливной шланг к выпускному отверстию и соберите конденсат в емкость. В жаркую погоду придется следить за наполнением этого сливного бачка, что не очень удобно.
Дренажные трубы можно вывести в ближайшую канализацию или раковину. Такая самотечная система требует строгого соблюдения уклона магистрали при монтаже
Установить принудительный отвод влаги в канализационную систему с помощью насоса. Насос используется на значительном расстоянии от кондиционера до места слива конденсата.

Кондиционер — не самое дешевое из достижений современной техники. Поэтому не стоит экономить на правильном оформлении и лишней влаге.

Сбор конденсата в пластиковую бутылку не требует материальных затрат. Главное, вовремя сливать скопившуюся жидкость в канализацию

В любом случае, с самого начала монтажа сплит-системы слив нужно делать правильно. Какой бы вариант вы не хотели, чтобы удалить сконденсировавшуюся влагу.

Требования к монтажу дренажных труб

Производители кондиционеров не рекомендуют использовать гофры для электропроводки, садовых шлангов в линиях слива конденсата. Трасса самотечной системы слива конденсата не должна иметь изгибов и резких поворотов.

Специальные гладкие и гофрированные трубы для отвода конденсата обладают необходимой прочностью. Изготавливаются из полиэтилена, полистирола, пластика.

Параметры дренажной линии следующие:

Горизонтальные участки имеют уклон около 3%, на поворотах максимально допустимый угол до 45 ^о ;
Стандартный внутренний диаметр труб обычно 16 мм; шланги нельзя вставлять друг в друга;
Герметичность соединения шланга с блоком сплит-системы обеспечивают штуцерные переходники.

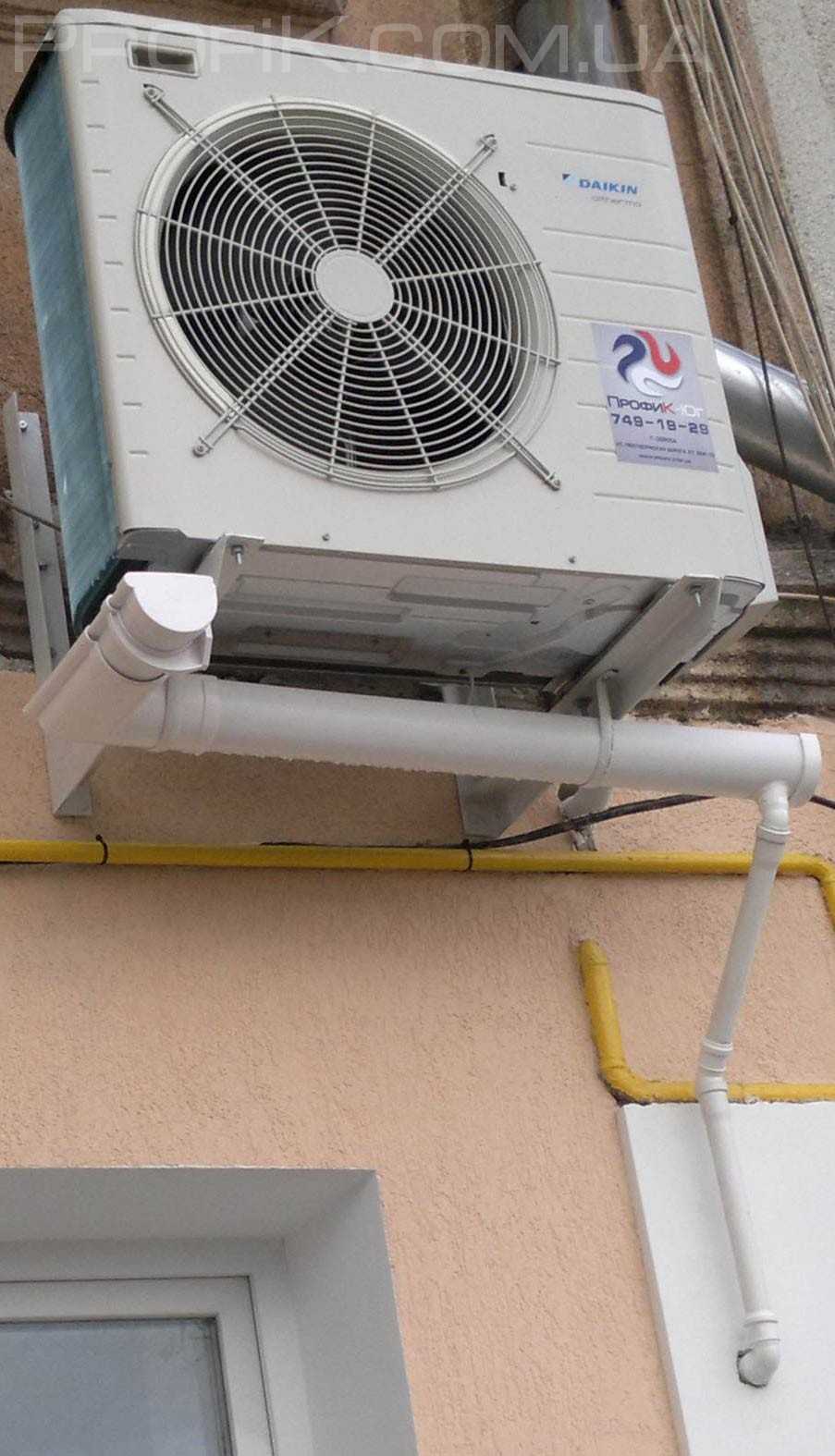

В нижней части корпуса внешнего блока кондиционера имеется специальное отверстие для крепления гибкой дренажной трубки.

Ошибки при установке дренажной линии дорого обходятся владельцу кондиционера. Неправильно обустроенный дренаж от сплит-системы может стать причиной затопления цокольного и нижних этажей дома

Для прокладки соединительных кабелей и шланга слива конденсата между наружной и наружной стеной делается отверстие. Делать это нужно с уклоном в сторону улицы. Даже при схеме с принудительным удалением жидкости. Ведь насос может выйти из строя и какое-то время влага будет удаляться самотеком.

Слив канализации

Лучшим решением является слив конденсата в канализацию. Проблема с этим сливом заключается в том, что в жилых помещениях с кондиционерами обычно нет канализационной зоны.

Что делать, если конденсат из блока климата течет в обрабатываемое помещение, подскажет который советуем прочитать.

Решение — один из следующих вариантов:

Прокладка дренажной трубы с соблюдением уклонов к канализации в другом помещении.
Монтаж канализационной трубы в помещение, в котором установлен кондиционер.

Выберите подходящий способ отвода конденсата. Как правило, сложность и стоимость материалов в первом случае ниже.

Схема ответвления внутри дома

Наружный блок не образует конденсат в режиме охлаждения. Капая на головы прохожим жарким летом, вода из кондиционера собирается во внутреннем блоке. А затем из специальной накопительной ванны удаляют через сливную трубу.

Но совершенно не обязательно выводить жидкость на внешний модуль системы. Собранный в помещении конденсат можно направить от кондиционера в канализацию до ближайшего стояка, указанного в разводке труб внутри дома. Чем меньше длина участка дренажной системы между внутренним модулем сплит-системы и канализацией, тем проще будет обслуживание и ремонт магистрали.

При проектировании и монтаже следует избегать большого количества поворотов линии слива конденсата. Отверстие в стене лучше сделать при прокладке ствола в соседнем помещении

Подключение линии слива конденсата к канализационному контуру требует знаний и опыта. Если вы намерены выполнить такую работу самостоятельно, посоветуйтесь с мастерами, имеющими практический опыт в этой сфере.

Установка конденсатоотводчика

Защитой от проникновения неприятных запахов из канализации в помещение является гидрозатвор. Эту функцию выполняет обычный канализационный сифон. Устройство монтируется в месте соединения канализационной и дренажной труб.

Влага из кондиционера сначала скапливается в сифоне. На определенном уровне крепления находится заслонка, выпускающая жидкость в канализацию. Сифоны оснащены предохранительным клапаном для предотвращения появления запахов.

По способу установки сифоны подразделяются на:

закрытые встраиваемые в стену;
наружное открытое исполнение;

Конструктивно бывают обычные с гидрозатвором, шаровые с резиновым запорным элементом, сухие с обрывом струи и без этой функции и т.д.

Встраиваемые закрытые сифоны имеют разные размеры по глубине. Для их монтажа в стене необходимо выбрать модель, соответствующую конкретным размерам.

Удобные уличные сифоны из прозрачного пластика, позволяющие отслеживать их перелив и загрязнение

Производительность характеризуется пропускной способностью. Разные модели сифонов различаются по типу резьбы. Учитывайте этот момент при покупке оборудования.

Зачем нужен слив в канализацию?

Подключение дренажной системы к канализации – самый дорогой вариант слива конденсата из сплит-системы. Но специалисты рекомендуют выбирать именно этот метод, несмотря на затраты. Потому что он самый правильный во всех отношениях.

Осуществимость сложного варианта

Первые кондиционеры устанавливались без особых забот об охране окружающей среды. Но сегодня вопросы экологии выходят на первый план в техническом развитии общества.

Дорогостоящая климатическая техника приобретается на долгий срок службы. Ваша заботливая забота продлит ему жизнь

Здоровье человека и его меньших друзей домашних животных требует заботы. Болезни отнимают энергию и деньги на лекарства. Поэтому самый затратный способ отвести дренажную магистраль в канализацию со временем окупится за счет экономии на очистке.

Чистый воздух без примесей вредных паров от стекающего конденсата полезен как в загородном доме, так и на придомовых территориях в многоэтажной городской застройке.

Что предписывают правила?

Слив жидкости в канализацию только рекомендуется, но не запрещается инструкцией к климатическому оборудованию. Просто этот способ самый щадящий для хорошей долговременной работы устройства. Устраняет опасные последствия скопления большого количества влаги на испарителе кондиционера.

Постоянно проскальзывающие заявления о требованиях закона смонтировать слив конденсата только в канализационную систему несостоятельны. Желающие могут убедиться в этом, ознакомившись с судебной практикой по искам к владельцам кондиционеров с самотечным уличным сливом конденсата. Суды отказывают в удовлетворении таких требований, так как они не обоснованы законодательными нормами.

Действуют локальные запреты на выпуск конденсата в атмосферу в составе жилищных решений. Мы не будем обсуждать законность таких документов. Как говорится, колхоз дело добровольное.

Строительные нормы и правила требуют сброса конденсата в канализацию. Но выполнение СНиП обязательно только для новых жилых домов премиум-класса, которые вводятся в эксплуатацию с установленной системой кондиционирования

И все же есть один общий запрет, который распространяется на любую систему отвода конденсата. Не сливайте влагу из кондиционера в ливневую канализацию. Это опасно для оборудования. Из-за повышенного давления во время дождя вода может заполнить кондиционер через сливную трубу.

Недостатки самотечного крана на улицу

Простой, доступный способ используется из соображений экономии времени монтажа и средств на оплату услуг мастеров. Однако этот способ удаления конденсата имеет ряд неприятных нюансов.

Вода, вытекающая из водосточной трубы:

загрязняет фасад, окна, иногда попадает на прохожих;
нарушает тишину ночи, распространяет опасные микробы;
медленно, но верно разрушает конструктивные элементы здания.

Появление грязных луж под модулем эстетического восторга не вызывает. Звук капель ночью может вас совершенно не беспокоить. Но неизвестно, как отреагируют на шум ваши чувствительные соседи по многоквартирному дому или таунхаусу.

В частном доме висящий на стене шланг с капающей водой портит вид своей неряшливостью. Частицы пара разносят по территории органические вредные компоненты конденсата

Сама вода, образующаяся при сборе конденсата, является нежелательным продуктом и требует утилизации. С точки зрения гигиены, этики, безопасности людей и домашних животных такая отработанная жидкость является лучше сливать в канализацию.

Причины неисправности дренажной линии

Неправильный монтаж или использование некачественных материалов приводит к утечке конденсата из дренажной системы. В таких случаях приходится оплачивать дополнительную работу мастеров по устранению дефектов.

Причины неисправности следующие:

Отверстие в стене для дренажной трубки и других соединительных проводников между наружным и внутренним блоками просверлено параллельно полу, а не с уклоном в сторону улицы;
Слабая изоляция или полное ее отсутствие на фреоновой трубке приводит к скоплению влаги на ее поверхности и вытеканию конденсата за пределы дренажной системы;
Столкновения и повреждения проложенной дренажной трубы преграждают путь свободному или вынужденному потоку влаги, вызывая переполнение и протечки из линии слива конденсата.

Из-за некачественной прокатки возможна утечка фреона. Тогда теплообменник замерзает и из него стекает влага при выключении кондиционера.

Сплит-систему нельзя использовать для обогрева помещения при отрицательных температурах наружного воздуха. За исключением кондиционеров, оснащенных обогреваемой сливной трубой и компрессором

Зимой при включении кондиционера на обогрев на внешнем модуле сплит-системы образуется влага от горячего воздуха. Дренажная трубка замерзает при низких температурах, появляется течь по всей поверхности наружного блока.

Перечисленные причины не являются исчерпывающими. Повреждение дренажной системы и утечка конденсата также могут произойти из-за неправильного ухода, загрязнения отдельных частей сплит-системы. С правилами и особенностями нас познакомит рекомендованная нами статья.

Выводы и полезное видео по теме

Правильный монтаж сифона дренажной системы для отвода конденсата в канализацию:

Как не надо сливать конденсат в канализацию, разобрать ошибки монтажа воздуховода дренажная система кондиционирования:

Если система слива влаги из вашей сплит-системы не устраивает других, подумайте об изменении способа удаления ненужной жидкости. Слив конденсата в канализацию из дренажной системы кондиционера можно сделать своими руками или выполнить монтаж специалистов.

Вы уже выполнили это задание и готовы поделиться своей практикой? Расскажите о важных моментах, упущенных в этом обзоре проблемы отвода конденсата? Ждем публикации ваших фотографий, вопросов, комментариев, полезных советов.

Советы по прочистке дренажной линии кондиционера

11 мая 2022 г.

Поддержание вашего кондиционера в хорошем рабочем состоянии важно для поддержания комфортного дома. Одной из частей кондиционера, которая часто требует внимания, является дренажная линия. Со временем дренажные линии могут забиваться грязью, мусором и даже плесенью. Если не принять меры, забитая дренажная линия может привести к утечке воды из кондиционера, что нанесет ущерб вашему дому. Вот несколько шагов, чтобы прочистить сливную линию.

1. Отключите питание переменного тока

Когда вы выключаете блок переменного тока, внутренний вентилятор перестает вращаться. Это дает вам возможность очистить лопасти без риска быть пораженным вентилятором. Кроме того, отключение блока переменного тока предотвратит любые электрические повреждения, которые могут возникнуть, если вода вступит в контакт с электрическими компонентами, находящимися под напряжением.

2. Найдите сливную трубу

Обычно это труба из ПВХ, расположенная рядом с наружным блоком вашей системы кондиционирования, и она должна иметь четкую маркировку. Трубка отвечает за отвод конденсата, который образуется на змеевиках внутри вашего блока переменного тока.

3. Снимите крышку с трубы

Колпачок закрывает дренажную линию. Вам, вероятно, понадобится отвертка или пара плоскогубцев, чтобы открыть его. Это даст вам доступ к дренажной линии, чтобы вы могли устранить любые засоры. Это также поможет вам визуально осмотреть сливную линию.

4. Удалите весь видимый мусор

Ручное удаление мусора — лучший способ избежать его дальнейшего продвижения по линии. Вам нужно будет удалить более мелкие засоры с помощью пылесоса для влажной уборки, садового шланга или водопроводной змеи. Начните с влажной уборки, так как это будет самый щадящий вариант. Если это не сработает, вы можете попробовать использовать садовый шланг, чтобы промыть засор. Наконец, если ни один из этих вариантов не работает, вы можете попробовать использовать водопроводную змею, чтобы разрушить засор.

Как прочистить сливную линию кондиционера с помощью садового шланга

Садовый шланг может быть очень эффективным инструментом для очистки дренажной линии переменного тока. Вот несколько простых шагов: Найдите блок переменного тока и сливную линию. Подсоедините один конец садового шланга к крану или крану. Вставьте другой конец шланга в дренажную линию. Включите воду и дайте ей поработать несколько минут. Давление воды поможет устранить любые засоры в сливной линии. Как только вода потечет свободно, закройте кран или кран и отсоедините шланг от сливной линии. Проверьте область вокруг блока переменного тока, чтобы убедиться в отсутствии стоячей воды. Если есть, используйте полотенце или губку, чтобы впитать его.

5. Налейте уксус

Уксус является естественным дезинфицирующим средством и поможет убить любую плесень или бактерии, которые растут в линии. Это также поможет разрушить любой мусор, который может засорить линию. После того, как вы налили уксус, дайте ему постоять около 30 минут, прежде чем промывать линию водой. Кроме того, уксус может также помочь предотвратить накопление в будущем, сохраняя сливную линию кондиционера чистой и прозрачной.

6. Проверьте, работает ли кондиционер должным образом

После того, как вы прочистили сливную линию к блоку переменного тока, важно снова включить питание и убедиться, что блок работает должным образом. Для этого начните с установки термостата на температуру ниже, чем текущая комнатная температура. Затем убедитесь, что устройство получает питание, посмотрев на зеленый индикатор на панели управления. Убедившись, что питание включено, прислушайтесь к звуку включения компрессора. Если вы этого не слышите, убедитесь, что все переключатели находятся в положении «Вкл.». Наконец, почувствуйте, как воздух выходит из вентиляционных отверстий, чтобы убедиться, что он прохладный. Если это не так, дайте устройству несколько минут для достижения желаемой температуры. Если кажется, что все работает правильно, то отлично! Вы успешно справились с задачей. Однако, если у вас все еще есть проблемы с вашим блоком переменного тока, вам может потребоваться обратиться к специалисту для получения дополнительной помощи.

7. Завершите испытание сливным поддоном

Этот тест поможет оценить, правильно ли дренирует ваша система кондиционирования воздуха. Для выполнения теста сначала убедитесь, что устройство выключено и остыло. Затем отсоедините сливную линию от поддона и поставьте под нее ведро для сбора вытекающей воды. Как только ведро будет на месте, включите кондиционер и дайте ему поработать несколько минут. Если кастрюля работает правильно, вы должны увидеть постоянный поток воды, стекающей в ведро. Если поток прерывистый или вода вообще не выходит, пришло время вызвать сертифицированного специалиста по ОВКВ, чтобы он поближе посмотрел.

Признаки засорения дренажных линий переменного тока

Есть несколько признаков, которые могут указывать на засорение дренажной линии, поэтому вы можете принять меры до того, как будет нанесен слишком большой ущерб.

Запах плесени

Сливная магистраль отвечает за отвод влаги, скопившейся в блоке кондиционера. Эта влага начнет накапливаться, если дренажная линия засорится, что приведет к росту плесени и грибка. Помимо неприятного запаха, это также может привести к проблемам со здоровьем у людей с респираторными заболеваниями.

Утечка воды

Это происходит из-за того, что вода не может стекать должным образом, и в результате она накапливается и, в конце концов, прорывается через любое маленькое отверстие, которое она может найти. Таким образом, важно следить за любыми признаками утечки воды.

Линии охлаждения замороженных продуктов

Если сливная линия засорится, это может вызвать ряд проблем, включая замерзание линий охлаждения. Когда линии охлаждения замерзают, кондиционер не может должным образом охлаждать дом.

Полный поддон для сбора конденсата

Когда ваш кондиционер работает, водяной пар конденсируется на змеевиках испарителя и капает в дренажный поддон. Дренажный поддон обычно находится под змеевиками. Когда поддон наполняется водой, это означает, что дренажная линия больше не может отводить конденсат, который образуется на ваших змеевиках переменного тока. Это может привести к ряду проблем, включая снижение эффективности, повреждение водой и рост плесени.

Влажные стены

Если ваши стены влажные на ощупь или имеют обесцвеченный цвет, возможно, засорился слив кондиционера. Когда блок переменного тока работает правильно, конденсируемую воду следует отводить из дома через небольшую трубу.
