Кабель для кондиционера: Подключение кондиционера. Особенности и требования

Содержание

Питание кондиционера. Какой кабель подводить для того, чтобы запитать кондиционер?

Обратите внимание вашего электрика, что для кондиционера необходимо подвести питающий кабель и установить индивидуальный автомат защиты. В точке подключения необходимо оставить запас кабеля не менее 1м.

Для начала вам надо определиться какой кондиционер вы планируете установить. В сводной таблице мы разместили характеристики (потребляемая мощность, сечение кабеля, автомат защиты) по всем моделям кондиционеров, представленным в нашем интернет-магазине.

 Таблица Силовые кабели Моно сплит системы.pdf



 Таблица Силовые кабели Мульти сплит системы.pdf



Моно-сплит-системы.

Кондиционеры

General Climate

Охлаждение, кВт  Потребляемая мощность, кВт  Питание  Силовой кабель  Подводить  Автомат защиты
 GC/GU-S07HRIN1  2,1 0,7   220V  NYM 3х1,5; трубы 6,4/9,5мм  к внутреннему блоку  16А
 GC/GU-S09HRIN1  2,6  0,87  220V  NYM 3х1,5; трубы 6,4/9,5мм  к внутреннему блоку  16А
 GC/GU-S12HRIN1  3,5  1,2  220V  NYM 3х2,5; трубы 6,4/12,7мм  к внутреннему блоку  20А
 GC/GU-S18HRIN1  5,3  1,8  220V  NYM 3х2,5; трубы 6,4/12,7мм  к внутреннему блоку  25А



Кондиционеры HITACHI Охлаждение, кВт Потребляемая мощность, кВт Питание  Силовой кабель  Подводить  Автомат защиты
RAS-10Eh4/RAC-10Eh4  2,5  0,85  220V  NYM 3х2,5; трубы 6,4/9,5мм  к наружному блоку  20А
RAS-14Eh4 / RAC-14Eh4  3,5  1,2  220V  NYM 3х2,5; трубы 6,4/9,5мм   к наружному блоку  25А
RAS-18Eh5 / RAC-18Eh5 инвертер  5,0  1,7  220V NYM 3х2,5; трубы 6,4/12,7мм    к наружному блоку  25А



Кондиционеры Mitsubishi Electric Охлаждение, кВт Потребляемая мощность, кВт  Питание  Силовой кабель  Подводить  Автомат защиты
Классик Инвертер MSZ/MUZ-HC25VA   2,5  0,85  220V  NYM 3х1,5; трубы 6,4/9,5мм  к наружному блоку  20А
Классик Инвертер MSZ/MUZ-НC35VA   3,15  1,1  220V NYM 3х1,5; трубы 6,4/9,5мм  к наружному блоку   20А
Стандарт Инвертер MSZ/MUZ-GE25VA   2,5  0,85  220V NYM 3х1,5; трубы 6,4/9,5мм   к наружному блоку  20А
Стандарт Инвертер MSZ/MUZ-GE35VA(Н)   3,5  1,2  220V NYM 3х1,5; трубы 6,4/9,5мм   к наружному блоку  25А
Стандарт Инвертер MSZ/MUZ-GE42VA   4,2  1,4  220V NYM 3х2,5; трубы 6,4/9,5мм   к наружному блоку  25А
Стандарт Инвертер MSZ/MUZ-GE50VA   5,0  1,67  220V NYM 3х2,5; трубы 6,4/12,7мм   к наружному блоку  25А



Мульти-сплит-системы.

Кондиционеры HITACHI                 Охлаждение, кВт  Потребляемая мощность, кВт  Питание  Силовой кабель  Подводить  Автомат защиты

Внутренний блок RAK-18NH6AS — 1шт. RAK-35NH6A — 1шт.

Наружный блок RAM-35QH5

3,5+1,8   1.8 220V  NYM 3х2,5  к наружному блоку 32А
 Внутренний блок RAK-18NH6AS — 2шт. RAK-35NH6A — 1шт. Наружный блок RAM-53QH5  3,5+1,8+1,8  2,4  220V  NYM 3х2,5  к наружному блоку  32А
 Внутренний блок RAK-18NH6AS — 2шт. RAK-35NH6A — 2шт. Наружный блок RAM-71QH5  3,5+1,8+1,8+3,5  3,6  220V  NYM 3х4  к наружному блоку  40А
Внутренний блок RAK-18NH6AS — 3шт. RAK-35NH6A — 1шт. RAK-50NH6A — 1шт. Наружный блок RAM-90QH5

 3,5+1,8+1,8+

1,8+5,0

 4,7  220V  NYM 3×4  к наружному блоку  40А



Кодиционеры General Climate  Охлаждение, кВт Потребемая мощность, кВт Питание Силовой кабель Подводить Автомат защиты
Внутренний блок GC-MA09HRN1 — 1шт. GC-MA12HRN1 — 1шт. Наружный блок GU-M2A21HRN1  3,5+2,6  2,1  220V  NYM3x2.5  к наружному блоку  32А
Внутренний блок GC-MA09HRN1 — 2шт. GC-MA12HRN1 — 1шт. Наружный блок GU-M3A30HRN1   3,5+2,6+2,6  2,9  220V  NYM3x4  к наружному блоку  40А

Кабель для кондиционера — обзор марок кабеля для спдит-систем, выбор сечения, особенности подключения

Для комфортной жизни в квартире или загородном доме, а также для продуктивной работы в производственных помещениях и офисах необходимо, чтобы микроклимат соответствовал оптимальным значениям. Для этих целей используют различные системы кондиционирования, наиболее популярными из которых являются сплит-системы.

Монтаж систем кондиционирования задача достаточно сложная, требующая специальных навыков и оборудования. Стандартная сплит-система состоит из внутреннего и наружного блоков, соединенных между собой специальными трубками для циркуляции хладагента и электрическим кабелем для подключения к сети электропитания.

Схематичный вид сплит-системы

Так как монтаж кондиционера производится в сложных условиях, а внешний блок зачастую устанавливается в труднодоступном месте, то необходимо использовать качественные и долговечные материалы, в том числе и кабель для кондиционера. Он должен быть рассчитан на нагрузку и иметь соответствующие условиям эксплуатации технические характеристики.

Межблочный и силовой кабель для кондиционеров и сплит систем – обзор марок

Немаловажным аспектом при выборе кабеля является материал его жил. Для подключения бытового оборудования на текущий момент не используется кабель с алюминиевыми жилами, а применяют только медный кабель. Это важное требование описано в том же пункте 7.1.34 и гласит, что «…в зданиях следует применять кабели и провода с медными жилами».

Особое требование устанавливается и к изоляции жил кабеля, которая должна выдерживать воздействие ультрафиолетового излучения, быть долговечной и негорючей.

Исходя из вышеперечисленных требований, для подключения систем кондиционирования к сети, а также коммутации внутреннего и внешнего блоков применяют следующие изделия: отечественные марки ВВГ, ВВГнг-LS, NYM, ПВС и импортные аналоги H05VV-F, H07RN-F.

Сравнительный обзор марок ВВГ и NYM вы можете прочитать в нашей статье NYM или ВВГнг — в чем разница?

Так как ВВГнг-LS и NYM являются самыми распространенными кабельными изделиями для устройства электрической проводки в жилых помещениях, то их наиболее часто применяют при подключении кондиционера. Рассмотрим их подробнее.

Кабель ВВГнг-LS

ВВГнг-LS – медный электрический кабель в поливинилхлоридной изоляции, который является негорючим и не выделяет при тлении вредных и опасных веществ в атмосферу. Форма кабеля может быть как круглой, так и плоской.  Применяется в сетях с напряжением 220В и частотой 50 Гц для организации электрической проводки и подключения оборудования и электроприборов в помещениях жилых и производственных зданий. Изделие отечественного производства, поэтому широко распространено на рынке в нашей стране.

Заказать

Кабель NYM

NYM — электрокабель с медными жилами в ПВХ изоляции, не поддерживающей горение. Пространство между жилами заполнено резиновой смесью для придания кабелю круглой формы и улучшению характеристик по горючести. Данное кабельное изделие производится в России по немецким стандартам (поэтому маркировка имеет иностранные обозначения) или импортируется с западных стран.  Предназначен для неподвижного подключения бытового оборудования, а также для открытой или скрытой прокладки электрических бытовых сетей.

Заказать

Отдельно хотелось бы сказать про кабель ПВС, который иногда используют для подключения кондиционеров и другого инженерного оборудования. Применять ПВС для таких подключений запрещено, так как данный тип кабеля не используется для стационарной прокладки (особенно скрытой), так как имеет горючую изоляцию, плохо выдерживает температурные перепады и воздействие ультрафиолета и, следовательно, менее долговечен.

Сечение кабеля для кондиционера

Главная характеристика, на которую ориентируются при выборе электрического кабеля – это мощность кондиционера. От нее зависит площадь поперечного сечения кабельного изделия и номинальный ток защитного автомата, который будет защищать электрический кабель от возгорания.

Конечно, чем больше сечение, тем лучше. Но для оптимально подбора сечения и экономии средств, сечение должно быть рассчитано. Сделать это не сложно. Например, при мощности оборудования мощностью от 3 до 5 кВт используют кабель с сечением 2,5 кв.мм, а для мощных систем необходимо выбирать кабель с площадью поперечного сечения 4 кв.мм и выше. Казалось бы, что для оборудования мощность менее 3 кВт можно было бы применить кабель с сечением 1,5 кв.мм, но делать этого не следует. Требование к минимальному сечению питающего силового кабеля инженерных систем, к которым относятся и системы кондиционирования, составляет не менее 2,5 кв.мм.

Рассчитать сечение поможет таблица 1. 3.4 ПУЭ. Для этого мощность кондиционера необходимо разделить на напряжение в сети (220 В) и получится сила тока, которая необходима для питания оборудования. По номинальному току с запасом подбирается сечение кабельного изделия.

Особенности подключения кабеля для кондиционеров и сплит-систем

Система кондиционирования должна монтироваться и подключаться профессиональными монтажниками с применением современного качественного оборудования и материалов. Главными особенностями при подключении внутреннего и внешнего блоков, а также подвода питания к кондиционеру является то, что кабельное изделие должно быть защищено от короткого замыкания и иметь заземление. Поэтому при подключении сплит-системы применяют многожильный кабель, имеющий в своем составе жилу для заземления.

Также, ввиду нахождения части кабеля на улице, все точки подключения должны быть защищены от воздействия атмосферных осадков, а сам кабель укрыт от действия солнечного ультрафиолетового излучения.

Нужны кабель для сплит-системы? Подберем марку и нужный метраж!
Отправьте заявку он-лайн или позвоните по бесплатному номеру 8 (800) 555-88-72

Отправить заявку





Подключение кондиционера к электросети своими руками

Вот и сбылась ваша мечта — в доме появился кондиционер, теперь не страшна жара в летний период и сырость в помещении в межсезонье, когда отопление еще не подключили, а за окном затяжные дожди. Сразу за монтажом идет подключение кондиционера к электросети — его необходимо проводить строго по указанным на внутренних крышках модулей схемам. В инструкции по эксплуатации также есть рекомендации по проведению подключения и прописаны основные требования к электрической сети места установки.

Общие рекомендации по подключению

Стоит понимать, что кондиционер имеет большую мощность. Кроме этого, его отличают значительные пусковые токи. Поэтому подключать такое устройство непосредственно к сети помещения можно только при соблюдении следующих условий.

  1. Мощность устройства не превышает пары киловатт.
  2. Проводка в доме устроена кабелем сечением не менее 2.5 кв.мм, для современных сплит-систем желательно иметь 4 кв.мм.
  3. Кондиционер включается в ненагруженной ветке, там, где кроме него нет других мощных потребителей.
  4. На линии подключения кондиционера должен обязательно присутствовать защитный автомат с током 20А.

В отдельных случаях можно подключить кондиционер временно, до обустройства необходимой инфраструктуры сети питания с оптимальными характеристиками.

Прокладка вспомогательной линии

Вспомогательная линия питания соединяет между собой внешний и внутренний блоки сплит системы. При этом последний выступает в роли ведущего, осуществляя централизованное управление. Кабель питания внешнего блока должен выбираться согласно рекомендациям производителя по мощности. Обычно это медный многожильный провод сечением не менее 2.5 кв.мм.

Кабель питания можно прокладывать вместе с фреоновой магистралью. Есть вариант установить для него отдельный пластиковый короб, благо, сегодня легко купить его в необходимом для идеальной интеграции в интерьер цвете и размере. Наиболее аккуратным методом является прокладка кабельной и фреоновой магистрали в штробах, одном или двух отдельных.

Основная линия питания

Внутренний блок подключают к квартирной электросети. Если сплит-система имеет большую мощность, для нее разумно обустроить отдельный ввод напряжения непосредственно от счетчика. Это обезопасит остальную проводку помещения. Кабель основной линии питания выбирается с сечением, соответствующим потребляемой кондиционером мощности.

Провод также прокладывается в штробах, пластиковых коробах, за декоративной отделкой стены. Автоматы аварийного отключения или УЗО располагаются в щитке. Он обязательно заземляется. Рабочий ток автоматики защиты определяется по мощности кондиционера.

Совет! Есть простой способ найти искомое значение. Для этого мощность кондиционера в Ваттах делят на напряжение питающей сети, и к полученной сумме прибавить еще 30% запаса.

Подключаем испаритель

Под лицевой панелью испарителя есть специальная коробка, где расположены клеммы для подключения проводки — этот блок кондиционера или сплит системы всегда монтируется внутри помещения.

Провода от испарителя подсоединяют к контактам наружного блока, ориентируясь по нумерации, свободные жилы тщательно изолируются специальной лентой. Принципиальная электрическая схема поможет правильно во всем разобраться. Перед подключением системы кондиционирования надо проверить изоляцию каждой жилы, чтобы потом нормальная работа кондиционера не была прервана коротким замыканием.

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

  1. Удаляем декоративную переднюю панель.
  2. Демонтируем крышку защиты, фиксатор кабеля в нижней части.
  3. Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
  4. С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
  5. Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
  6. Надежно укрепляем провод на выходе из коробки.
  7. Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

  • приветствуется наличие дифференцированного реле или надежного заземления;
  • она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
  • если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
  • она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Какой кабель выбрать

При выборе провода нужно ориентироваться на тип сети квартиры. Она бывает двух и трехлинейная. В современных квартирах в розетках есть заземление. Поэтому для подключения кондиционеров применяется трехжильный кабель. Сечение его проводников выбирают по мощности будущей сплит системы. В справочниках по электротехнике есть все необходимые данные. Также не составит труда определить площадь сечения провода при помощи онлайн калькуляторов в интернете.

К примеру, для режима длительной работы кондиционера выбирают:

  • для устройств с мощностью до 3 кВт достаточно сечения 2 кв. мм;
  • для мощности от 3 до 5 кВт выбирают кабель 2.5 кв.мм;
  • мощность 7 кВт потребует медного кабеля сечением 4 кв.мм.

Стоит понимать, что соотношение сечения и допустимой мощности разное у алюминиевого и медного кабеля, изделий с многожильными проводниками и сплошными. Поэтому использовать справочники или онлайн калькуляторы — обязательно.

Кабель выбирается и по характеристикам изоляции. Например, предназначенное для улицы изделие будет чрезмерно дорогим. Оптимальным по соотношению цена-качество кабелем является тип ВВГ. Он выполняется в ПВХ изоляции, срок службы изделия составляет 30 лет. Выпускается и плоская модификация данного кабеля под маркировкой ВВГ-П, а также негорючая ВВГнг.

Нужна ли защитная автоматика

Автоматы и УЗО надежно защищают сеть от перегрузок и коротких замыканий. Первые средства просты. Автоматы размыкают цепь при превышении пороговой силы тока. А вот УЗО контролирует работу приборов более строго. Например, размыкание цепи происходит при обнаружении паразитных токов утечки, прикосновении человека к незаземленным корпусам и в других случаях, недоступных автоматам.

Однако при желании защитить свой кондиционер полностью рекомендуется устанавливать оба типа аппаратных средств. Так, УЗО укажет на конкретную неисправность сети. А автомат послужит дублирующей или дополняющей защитой. Кроме этого, он позволит без проблем поменять сломанное УЗО, не останавливая работу кондиционера.

Есть и более дорогой вариант. Дифференциальный выключатель надежен, при этом занимает меньше места, чем пара из УЗО и автомата. Однако стоит помнить, что придется отдать больше денег за защиту аналогичного уровня. Кроме того, при поломках дифавтомат придется менять, а значит — снова тратить немалые средства.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

Как выбрать кабель для кондиционера

Сегодня кондиционеры заказывают не только офисы и фирмы. Установка его в квартире это довольно распространенная практика, а посему торговля и монтаж кондиционеров – дело прибыльное и выгодное. Заказывать качественную технику можно как в России, так и за рубежом, используя грузоперевозки. Как выбрать кондиционер – тема для другой статьи, а вот какой нужен кабель для кондиционера, почему-то мало кто задумывается.

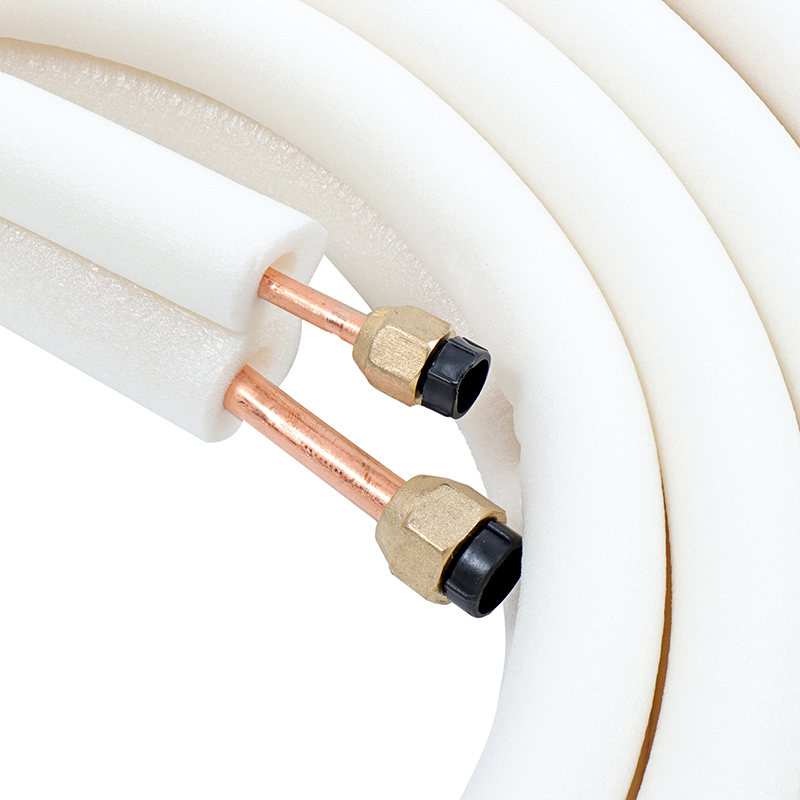

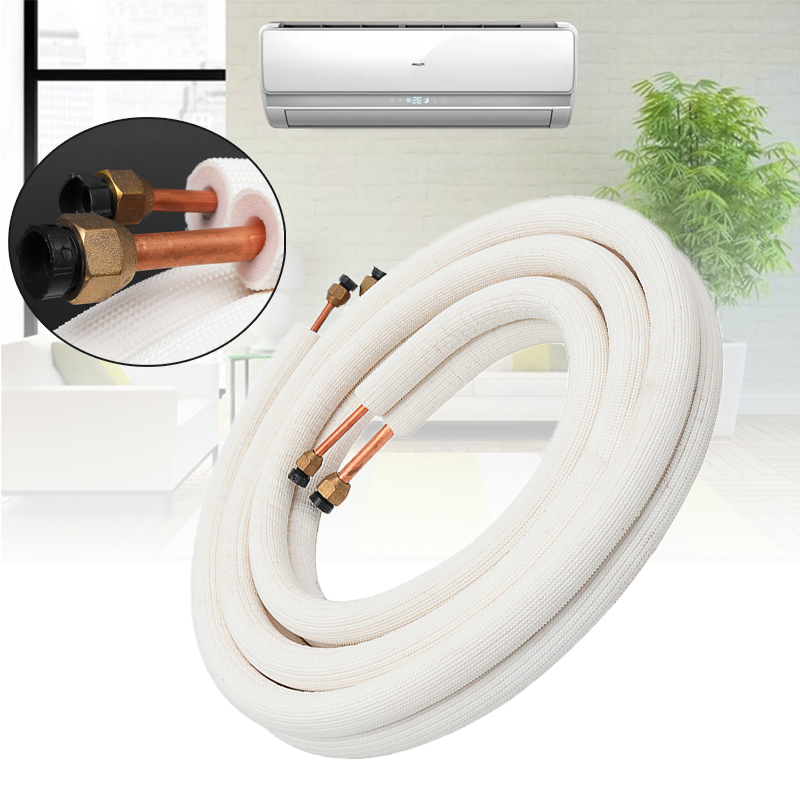

На расходных материалах экономить нельзя. Дешевые трубки могут протекать, слабый крепеж не удержит кондиционер на стене и он в один прекрасный момент рухнет со стены, а неверный выбор и прокладка кабеля с нарушением требований и технологий может привести к неправильной работе, поломке техники или к пожару.

Выбор силового кабеля и защитного автомата определяется мощностью выбранного кондиционера. Для того чтобы выбрать верный силовой кабель, необходимо мощность техники поделить на напряжение в сети, плюс 25-35% запас – таким образом вы определите величину длительно допустимого тока. Хотите заказать вертикальные или горизонтальные жалюзи в харькове?У нас Вы можете купить жалюзи харьков и тканевые ролеты по самой низкой цене в городе.

Сечение кабеля определяется силой тока. Для кондиционера с мощностью до 3кВт достаточно кабеля с сечением 1,5 мм², от трех до пяти киловатт — 2,5мм², свыше 5кВт – сечение кабеля должно быть не менее четырех миллиметров квадратных. Не стоит забывать и о защитном заземлении кондиционера. Потому стоит выбирать кабель с тремя жилами: фаза, ноль, заземление.

Для кондиционера лучше всего выбирать кабель марки ВВГнг. Он отвечает ГОСТу и подходит для кондиционеров мощностью 1кВт. Такие кабели огнеупорны и служат до тридцати лет.

Для придания эстетичного вида помещению лучше всего прокладывать плоский кабель в стене при проведении ремонта. Однако если нет возможности делать канал в стене или тип стены не позволяет делать какие-либо дыры, кабель можно спрятать в пластиковый короб. Если стены обшиваются гипсокартонном или пластиком – все провода и кабели можно расположить в гофротрубе.

Если вы проводите монтаж кондиционеров в коттедже или большом офисе и вам потребуется много техники, введите в поисковике, к примеру, «грузоперевозки Рязань» и закажите эту услугу, что позволят сэкономить время и силы. Перед установкой обязательно удостоверьтесь, в каком состоянии проводка, и есть ли доступ к месту монтажа в случае необходимости.

.

Как подключить кондиционер к электросети

Собственно, эта задача подразделяется на две:

  • Подключение внешнего блока к внутреннему
  • Подключение внутреннего блока к электросети

И если с первой задачей всё понятно: производитель даже комплектует своё изделие соответствующим кабелем, то со второй частью процесса надо разобраться подробнее.

Подключение кондиционера к сети

Если кондиционер маломощный, а домашняя электросеть не перегружена энергопотребляющими приборами, то подключение кондиционера к электричеству производится элементарно: штепселем в розетку. Но и в этом случае схема подключения кондиционера к электросети должна быть оборудована устройством защитного отключения и автоматом на мощность, способным работать при токе не менее 20 Ампер.

Соединение внутреннего и наружного блоков

Электросхема подключения кондиционера в домовую сеть может быть реализована только в том случае, если сеть имеет заземление и выполнена на медных (не алюминиевых!) проводах.
В том случае, если эти требования не выполняются — надо подключить к сети, в которой уже имеются мощные электропотребляющие устройства (электрочайник, нагреватель и т.п.), кондиционер большой мощности, или когда в квартире или офисе ветхая электросеть, то необходимо сделать отдельную линию электропитания от электрощита до внутреннего блока. Условия при этом те же:

Подключение кондиционера к электрощиту
  • необходимо заземление
  • в линию должен быть включен автомат не менее чем на 20 ампер и устройство защитного отключения
  • подключение возможно только медными проводами

Кабель и провода необходимо выбрать в зависимости от мощности кондиционера.

Т.к. схема должна быть заземленный, то выбирают трёхжильный кабель. Чаще всего применяют кабель для подключения кондиционера марки ВВГ по ГОСТ Р 53769-2010.

Кабель для подключения кондиционера по ГОСТ Р 53769-2010

Провод для подключения кондиционера выбирают из следующих условий:

  • при мощности кондиционера до 3 кВт достаточно сечение провода в 1,5 мм2
  • при мощности кондиционера от 3 до 5 кВт сечение провода должно быть 2,5 мм2
  • при мощности кондиционера от 5 до 8 кВт сечение провода должна быть 4 мм2
  • при мощности кондиционера свыше 8 кВт площадь сечения провода – свыше 4 мм2

Подключение кондиционера своими руками

Последовательность действий такая:

Подключение кондиционера своими руками
  • На щитке устанавливается отдельный автомат для кондиционера
  • К выходной клемме автомата подсоединяем фазный провод кабеля (черный или коричневый)
  • К нулевой шине электрощита крепится синий провод кабеля
  • Желтый или зеленый провод кабеля устанавливается на заземление
Распределение проводов электропитания на внутреннем блоке кондиционера
  • На внутреннем блоке кондиционера чёрный провод подсоединяется к клемме L
  • Синий провод – к клемме N
  • Желтый или зеленый провод подсоединяется к клемме массы
  • Соединение наружного и внутреннего блока кондиционера осуществляют проводами того же сечения, что и соединение автомата электрощитка с внутренним блоком
  • Провода, соединяющие блоки кондиционера, следует поместить в гофрированную трубку

В целом, установка и подключение кондиционеров – единая операция, и если вы подрядили осуществить установку кондиционера специалистов сервисного центра, то в оплату их услуг, как правило, входит и подключение купленного устройства к электросети.

Кабель-канал ПВХ для медной трассы и дренажа кондиционера

Кабельный  канал из ПВХ

Процесс строительства, а также реконструкции сооружений и зданий любого типа предполагает устройство электропроводки. Для этого применяется монтаж открытого типа с помощью кабельного короба. Кабельный канал из пластика выполняет защитную функцию от возможных повреждений. Также задачей кабель-канала является обеспечение пожароустойчивости. Возгоранию препятствует материал изделия, благодаря свойству самозатухания. Также кабель-канал обеспечивает легкий доступ к проводке при аварии.

Чем так примечательны кабельные каналы из поливинилхлорида


Это вид электротехнических изделий, представляющих собой профили с прямоугольными или треугольными сечениями. Они используются для крепления на стенах, полу или потолке. Востребованность кабель канальной продукции для прокладки электропроводки связана с тем, что создание электросетей проходит оперативно, доступно по стоимости и существует возможность изменения конфигураций. Кроме того, кабель-короб из ПВХ имеет удовлетворительные эстетические данные.

Как устроен кабельный короб из ПВХ

Конструкция короба представляет собой основание и крышку. Первая из частей может крепиться любыми способами к несущей поверхности. Затем внутрь канала монтируется кабель. Вся конструкция лотка закрывается специальной крышкой. Надежность закрепления обуславливается наличием профилей на основании и крышке, благодаря чему удается добиться максимальной герметичности конструкции. Кабель-канал для прокладки ПВС может содержать в своем комплекте разные элементы, с помощью которых удается монтировать внутрь короба розетки и другие электроустановочные изделия. Также можно изменять направление электропроводки, требуемое для данного помещения, то есть возможно повторение линий пола или потолка.

Как происходит монтаж кабель-канала


Проведение монтажных работ предполагает помещение кабель-канала в узкий короб с высокими краями или же в широкий с низкими краями. В первом случае это уместно для монтажа между опорами, где возможна большая нагрузки на устройство. Поэтому перед установкой необходимо четко определить реальнее расстояние между опорами.
Внутрь лотка можно укладывать силовые и слаботочные электропровода. Ко вторым относятся самые распространенные — это телевизионные и телефонные, канал для кондиционера, а также провода для сигнализации и видеонаблюдения.
Короб ПВХ нашел широкое распространение для устройства структурированных кабельных сетей. Некоторые ПВХ короба можно использовать при монтаже наливных полов.

Преимущества использования кабель канальной продукции

  • Наличие в конструкции двойного замка способствует надежному запиранию, прочности и существенной экономии места внутри лота.
  • Удобная и простая технология монтажа, а также высокий уровень прочности конструкции связан с наилучшим «пропорциями» жесткости и эластичности.
  • Устойчивость короба к возгоранию и любым негативным влияниям среды способствует дополнительной защите проводки при возможных аварийных ситуациях.

  • Для выбора качественного кабельного короба важно внимательно изучить марку производителя. Качественные мини-каналы с двойным замком выпускаются в Турции и Китае, такая продукция отличается повышенным уровнем защиты и прочности. Выбирая изделия, обратите внимания на короб, он должен иметь правильные и ровные очертания профиля, с толстой стенкой и высококачественный материал. Благодаря этим параметрам крышка не будет отъезжать от основания. Это будет способствовать эффективной защите проводки и увеличению срока годности всего устройства.

    Автор: viselega

    Подключение кондиционера к электрической сети

    Процесс установки и подключения кондиционера состоит из нескольких этапов, один из которых – подключение данного бытового электроприбора к электрической сети. Правильность выполненного подключения кондиционера, в том числе и к электрической сети – залог его продолжительной работы. В данной статье рассмотрим процесс подключения кондиционера к электрической сети, а также приведем несколько полезных рекомендаций, которые помогут произвести правильно работу по монтажу электрики для подключения кондиционера. Для того чтобы обеспечить надежное питание кондиционера, а также обеспечить защиту электропроводки от аварийных режимов, необходимо учитывать такой параметр, как номинальная потребляемая мощность кондиционера. Как правило, в паспорте к данному электроприбору указывается номинальная потребляемая мощность для каждого из режимов работы. Для расчета линии электропроводки, предназначенной для подключения кондиционера, необходимо выбирать наибольшее значение потребляемой мощности кондиционера, которое может быть в процессе его работы. Мощность кондиционеров, используемых в быту, находится в пределах от 700 до 2000 Вт, в зависимости от площади помещения, которое необходимо охладить (обогреть). Произведя несложные расчеты, получаем значение токов нагрузки, соответствующие вышеприведенному диапазону мощности — 3-10 А. Исходя из полученного диапазона токов нагрузки видно, что для подключения кондиционера, используемого в быту, к электрической сети хватает с запасом штепсельной розетки обычного типа, номинальный ток нагрузки которой составляет 16 А. Исключение составляют кондиционеры большей мощности, которые предназначены для установки в помещениях большой площади. В таком случае обычная розетка, рассчитанная на 16 А может не выдержать фактической нагрузки включаемого в сеть кондиционера. Во всяком случае, необходимо в обязательном порядке произвести расчет максимального тока нагрузки кондиционера, чтобы в дальнейшем произвести правильный выбор розетки и других элементов электропроводки, предназначенных для подключения кондиционера к электрической сети. Приступим непосредственно к рассмотрению вопросов относительно подключения кондиционера электрической сети. Кондиционер имеет два блока – внешний, монтируемый вне помещения, и внутренний, который монтируется непосредственно в комнате квартиры (дома). Кондиционер подключается к электропроводке квартиры кабелем (шнуром), который идет от внутреннего блока. Внешний блок, в свою очередь, получает питание от внутреннего блока кондиционера.

    Подводка кабеля от внутреннего блока кондиционера к внешнему Подводка кабеля от внутреннего блока кондиционера к внешнему   Как правило, кабель, который предназначен для электрического соединения внешнего и внутреннего блока кондиционеров, идет в комплекте с приобретаемым кондиционером. Также в комплекте идет шнур, предназначенный для подключения кондиционера в бытовую электрическую сеть. Штепсельная розетка, которая предназначена для подключения кондиционера к электрической сети, устанавливается в непосредственной близости к внутреннему блоку кондиционера. Рассмотрим способ подключения розетки для кондиционера к электрической сети. Как правило, при планировании работ по замене электропроводки квартиры или дома необходимо в обязательном порядке предусматривать возможность подключения всех электроприборов, в том числе и кондиционера, независимо от того, установлен он на момент проведения работ по монтажу электропроводки или нет. Наличие ранее предусмотренной линии электропроводки для подключения кондиционера к электрической сети избавит в будущем при приобретении данного бытового электроприбора от вопроса о его подключении. Ранее предусмотренная линия электропроводки для подключения кондиционера Если изначально не было предусмотрено линии электропроводки для подключения кондиционера, то можно воспользоваться одним из ниже приведенных способов. Первый способ – подключение розетки для питания кондиционера в распределительной коробке комнаты, где его планируется устанавливать. Это возможно только в том случае, если электропроводка, в частности линия электропроводки, которая идет от данной распределительной коробки в электрический распределительный щит квартиры, способна выдержать нагрузку всех включаемых сеть электроприборов, в том числе и кондиционера. Для того чтобы определить, возможно ли еще в данную распределительную коробку включить нагрузку (линию электропроводки для кондиционера), следует посчитать общую нагрузку всех электроприборов, которые питаются от розеток, подключенных в данной распределительной коробке, и сравнить ее с нагрузочной способностью линии электропроводки, по которой распределительная коробка получает питание от распределительного щитка квартиры. Например, к распределительной коробке комнаты подключены две розетки, в которые включены следующие электроприборы: телевизор и аудиоаппаратура (суммарная мощность 500 Вт), светильник (максимальная мощность 400 Вт), а также в данные розетки включается при проведении уборки комнаты пылесос мощностью 1500 Вт. Суммарная мощность приведенных электроприборов – 2400 Вт. Линия электропроводки, питающая распределительную коробку данной комнаты, выполнена кабелем ВВГнг-3х4 кв. мм. Нагрузочная способность данного кабеля – 8800 Вт. Номинальная потребляемая мощность кондиционера, который планируется установить в данной комнате – 2000 Вт. Таким образом, суммарная нагрузка электроприборов в данной комнате с учетом кондиционера – 4400 Вт. Данное значение значительно меньше допустимой нагрузки линии проводки, которая питает распределительную коробку. Следовательно, розетку для питания кондиционера можно подключить в распределительной коробке данной комнаты, при этом перегрузки на линии электропроводки, питающей данную распределительную коробку, не будет. Линия электропроводки для вновь устанавливаемой розетки может быть проложена скрытым способом. Для этого необходимо проштробить стену, уложить кабель (провод), подключить его в распределительной коробке и к установленной штепсельной розетке, затем выполнить заделку штробы. Возможно, также проложить новую линию проводки от распределительной коробки до розетки кондиционера открытым способом. Для этого подойдут специально предназначенные для этой цели пластиковые кабель-каналы (короба).

    Подводка электропроводки к кондиционеру в коробе

    Подводка электропроводки к кондиционеру в коробе При отсутствии распределительной коробки в комнате или в том случае, если данная коробка находится на большом расстоянии от места планируемой установки розетки для кондиционера, можно подключить розетку шлейфом от другой близлежащей розетки. Данный способ подходит в том случае, если розетка, от которой планируется подключить новую розетку для кондиционера, питает сравнительно небольшую нагрузку. В данном случае необходимо также сравнить нагрузочную способность линии электропроводки, питающей розетку с фактической нагрузкой бытовых электроприборов, в том числе и кондиционера, и на основании сделать вывод о возможности ответвления от данной линии проводки другой линии для питания розетки кондиционера. Например, розетка питает аудио- и видеоаппаратуру сравнительно небольшой мощности – до 800 Вт. При этом кабель, питающий данную розетку, медный и имеет сечение 2,5 кв. мм. Такой кабель способен выдерживать нагрузку до 6 кВт. Следовательно, к данной розетке можно подключить шлейфом другую розетку, предназначенную для питания кондиционера, при этом по кабелю будет протекать допустимая нагрузка, которая на порядок меньше допустимой. При подключении линии электропроводки, питающей розетку для кондиционера, как в первом, так и во втором способе, необходимо обеспечивать надежное контактное соединение. Для подключения и ответвления кабеля удобно использовать клеммники Wago. Клеммники данного типа удобны в монтаже, надежны, а также имеют небольшие габаритные размеры, что особенно актуально в случае подключения розетки шлейфом, когда возникает необходимость ответвления линии электропроводки в монтажной коробке розетки. Возможно также использование клеммников другого типа, например, винтовых, или другого типа соединения проводников: сварка, пайка или опрессовка. Приведенные способы соединения проводников также обеспечивают надежное контактное соединение, которое не ухудшает своих электрических свойств со временем. Также следует отметить актуальность правильного выбора розетки для питания кондиционера. При выборе розетки необходимо обратить внимание на ее качество и соответствие указанным номинальным параметрам, в частности номинальной нагрузке. Штепсельные разъемы розетки должны обеспечивать надежное контактное соединение с вилкой кондиционера. Также необходимо обратить внимание на конструкцию зажимов розетки, к которым подключается кабель линии проводки. Они также должны обеспечивать надежное контактное соединение. Что касается защиты электропроводки, то в электрическом распределительном щитке должны устанавливаться автоматический выключатель и устройство защитного отключения на линии электропроводки, питающей кондиционер или на линии, от которой была подключена розетка для кондиционера. При выборе защитных аппаратов необходимо руководствоваться фактической нагрузкой электроприборов, а также допустимой нагрузкой для всех элементов электропроводки, чтоб обеспечить надежную защиту электропроводки и включенных в сеть бытовых электроприборов.

    Как мне заменить шнур питания на моем окне или через настенный кондиционер? — EdgeStar

    Шнур питания оконного кондиционера EDGESTAR или настенного кондиционера может нуждаться в замене по нескольким причинам. Независимо от того, был ли шнур поврежден или больше не подает питание на устройство, процесс замены прост и понятен. В приведенном ниже пошаговом руководстве показано, как заменить шнур питания оконного кондиционера EDGESTAR WAC12001W.Это руководство должно быть аналогичным для устройств WAC8001W, WTC8001W и WTC12001W.

    Замена шнура питания оконного кондиционера (WAC12001W)

    ПРИМЕЧАНИЕ: Отключите от источника питания перед попыткой ремонта.

    Необходимые инструменты

    • Отвертка с крестообразным шлицем

    Шаг 1: Снимите переднюю панель с устройства

    • Снимите его с места установки
    • Удалите 2 винта, которыми передняя панель крепится к устройству (по 1 с каждой стороны), используя крестовую отвертку

    • Снимите переднюю панель с устройства частично и медленно.
      • Потяните нижнюю часть панели от устройства и поднимите, чтобы освободить фиксирующие язычки
    • Отсоедините ленточный кабель от дисплея, нажав на фиксирующий зажим и разъединив разъемы

    Шаг 2: Снимите внешнюю оболочку с устройства

    • Удалите два винта (по одному с каждой стороны), которыми корпус крепится к основному блоку

    • Переверните агрегат лицевой стороной
    • Поднимите внешнюю оболочку над устройством и отложите ее в сторону

    • Положите устройство горизонтально

    Шаг 3. Извлеките и замените шнур питания

    • Удалите 4 винта, которыми верхняя панель крепится к устройству (по 2 с каждой стороны)

    • Снимите верхнюю панель с устройства и отложите ее в сторону
    • Найдите три провода шнура питания (белый, зеленый и черный)

    • Удалите крестообразный винт, фиксирующий зеленый провод.
    • Удалите черный и белый провода с их места на печатной плате (это хорошее место для съемки, чтобы помочь вернуть провода в нужное место).
    • Выверните винты, которыми шнур питания крепится к боковой стороне устройства, и протяните шнур через

    • Пропустите новый шнур так же, как старый выходил
    • Подсоедините черный, белый и зеленый провода перед установкой бокового зажима
    • Установите зажим, фиксирующий шнур, с помощью двух винтов с головкой под крестовую отвертку
    • Установите верхнюю панель на место (она должна складываться как пазл)

    Шаг 4: Установите на место внешнюю оболочку блока

    • Переверните агрегат лицевой стороной вверх
    • Наденьте кожух на устройство

    • Установите винты, которыми кожух крепится к агрегату

    Шаг 5: Установите переднюю панель на место

    • Задвиньте панель вверх на верхние выступы и плотно прижмите нижнюю часть панели
    • Установите два винта с головкой под крестовую отвертку, которые крепят панель к корпусу.

    • Установите переднюю решетку, сдвинув нижние установочные выступы на место и плотно прижав верхнюю часть к устройству, пока не почувствуете, что она защелкнулась.

    Процедура завершена.

    Примечание. Вам необходимо оставить агрегат ровно на 2-3 часа, чтобы масло снова осело в компрессоре.

    Как установить цепь 220 В переменного тока для наружного кондиционера

    Существует ряд специальных правил, которым вы должны следовать, если вы планируете установить цепь 220 В переменного тока для наружного кондиционера.

    Примечание: Для выполнения этой работы может потребоваться разрешение на электричество. Всегда уточняйте у местных строительных властей.

    Базовая конфигурация электрической цепи, необходимой для питания конденсатора наружного кондиционера, требует, чтобы питание поступало от двухполюсного автоматического выключателя в вашем домашнем центре нагрузки, поступало на выключатель кондиционера, а от выключателя — на конденсатор.

    Примечание: Поскольку это цепь 220 В переменного тока, у вас должно быть два свободных положения выключателя друг над другом.

    Рисунок 1 — Выключатель кондиционера
    Рисунок 2 — Жидкопроницаемый гибкий трубопровод

    От автоматического выключателя проложите кабель соответствующего размера (10/2 с заземлением для цепей 30 А и 8/2 с заземлением для цепей 45 А) к выключателю кондиционера наружного воздуха.От выключателя вы проводите провода к кондиционеру.

    Примечание: В инструкции по установке конденсатора кондиционера и паспортной табличке на устройстве должны быть указаны текущие требования к конденсатору конкретной модели кондиционера.

    Шаг 1:

    Установите разъединитель кондиционера , как показано на Рисунке 1, на внешней стене как можно ближе к конденсатору кондиционера.Убедитесь, что он надежно прикреплен к стене с помощью подходящего крепежного оборудования для материала стены.

    Шаг 2:

    Выключатель кондиционера соединен с конденсатором кондиционера с помощью непроницаемого для жидкости гибкого металлического трубопровода, как показано на Рисунке 2.

    Примечание: Для 10/2 (30 А) используйте кабелепровод 1/2 дюйма, а для 8/2 (45 А) используйте кабелепровод 3/4 дюйма.

    Кабелепровод механически соединяется с разъединителем и конденсатором с помощью соответствующих прямых или 90 ° гибких металлических фитингов , как показано на Рисунке 3.

    Добавьте зажимы для кабелепровода, как показано на рис. 4, один в пределах 12 дюймов от разъединителя, а другой — в последней точке на стене перед трубопроводом, ведущим к конденсатору.

    Рисунок 3 — Фитинг кабелепровода 90 °
    Рисунок 4 — Зажим кабелепровода

    Шаг 3:

    Снимите оболочку с отрезка кабеля, чтобы у вас были отдельные провода, которые можно было проложить от разъединителя через гибкий кабелепровод к конденсатору кондиционера. Длина провода должна быть примерно на 18 дюймов больше, чем длина самой трубы. Помните, вы всегда можете отрезать лишнее, нельзя добавлять слишком короткий провод!

    Шаг 4:

    Подсоедините провода в распределительной коробке конденсатора кондиционера.

    Оголенный медный провод — это провод заземления, который необходимо подключить к зеленому проводу в распределительной коробке конденсатора. В зависимости от производителя, это может быть проушина или винт. В любом случае заземляющий провод подключается к металлическому каркасу конденсатора кондиционера.

    Остальные 2 провода подают 220 В переменного тока на конденсатор. Расположение и способ подключения этих двух проводов будут описаны в руководстве по установке, прилагаемом к конденсатору.

    Примечание: Если вы приобрели кабель 10/2 или 8/2, у вас будет белый, черный и медный провод в оболочке кабеля. Белый провод будет использоваться в качестве горячего провода, и по этой причине вы должны обмотать концы белого пластикового покрытия на проводе черной лентой, чтобы обозначить, что это не нейтральный провод. Если вы приобрели кабель 10/3 или 8/3, в оболочке кабеля будет белый, черный, красный и медный провод. Используйте черный, красный и медный провод и выбросьте белый провод. Нет необходимости наклеивать черную ленту на красный провод, поскольку красный цвет указывает на то, что это горячий провод.

    Шаг 5:

    Подключите провода к внутренним клеммам или наконечникам разъединителя. Оголенный медный провод будет прикреплен к наконечнику или винту, который присоединен к корпусу разъединителя.Два других провода будут подключаться к проушинам или винтам, обозначенным как , нагрузка . Неважно, какой провод нагрузки к какому наконечнику или винту идет.

    Продолжение …

    Общие сведения о розетках для кондиционеров на 240/250 В

    В то время как большинство небольших подключаемых к электросети электроприборов и электроприборов в вашем доме работают от 120-вольтных цепей и подключаются к обычным розеткам, более крупные приборы, включая электрические плиты, электрические сушилки, электрические водонагреватели и кондиционеры большего размера, получают питание от 240 вольт. / 250-вольтовые цепи.Иногда эти более крупные приборы являются «зашитыми» — это означает, что провода схемы подключаются непосредственно к приборам, — но другие более крупные приборы подключаются с помощью шнуров.

    По сравнению с розеткой на 120 вольт, розетка на 240/250 вольт будет иметь заметно другую конфигурацию слотов и будет варьироваться в зависимости от того, составляет ли схема 20 ампер, 30 ампер или больше. Например, электрическая розетка на 50 ампер и 240 вольт будет выглядеть совершенно иначе, чем розетка для кондиционера на 20 ампер и 240 вольт.

    Важно отметить, что для всех приборов на 240/250 В требуется выделенная цепь — та, которая питает только прибор, а не другие приборы, расположенные вдоль цепи. Это контрастирует со многими цепями на 120 В, которые могут питать ряд осветительных приборов или настенных розеток вместе с их участками.

    Почему переменный рейтинг?

    Номинальное напряжение на электрических приборах и схемах может немного сбивать с толку. Вы можете увидеть электрическую цепь или большой прибор, рассчитанный на 208, 220, 230, 240 или 250 вольт — или на нем может быть написано что-то вроде «240/250 вольт».»

    По сути, это одни и те же рейтинги. Различные числа представляют собой тот факт, что напряжение в бытовой цепи несколько варьируется, поскольку оно доставляется в ваш дом коммунальной компанией.

    В свое время двухполюсные цепи обычно назывались цепями на 240 вольт. Но электроснабжение сегодня может быть несколько выше, поэтому схемы могут иметь маркировку «240/250 вольт». Когда вы видите рейтинг с такими числами, как 208, 220, 230, 240 или 250 вольт, все они относятся к одному и тому же — двухполюсной цепи, которая питается от обеих горячих шин в сервисе. панель.

    Что такое двухполюсная схема?

    Двухполюсные автоматические выключатели на домашней электрической панели обычно рассчитаны на ток от 20 до 60 ампер и обеспечивают мощность 240 вольт (хотя это число может варьироваться). Это выключатели, которые занимают два слота на монтажной панели и часто служат источником питания для больших приборов.

    Точно так же однополюсные цепи на 120 вольт могут варьироваться от примерно 110 до 130 вольт; все они относятся к одному и тому же типу цепи — однополюсной цепи, питаемой от одной горячей шины на главной сервисной панели.

    Когда устройство, такое как кондиционер, имеет переменное номинальное напряжение, например 208/230 вольт, это указывает на высокий и низкий диапазон того, какой ток устройство будет потреблять во время работы. Такие характеристики не особенно важны, потому что все жилые двухполюсные цепи легко справляются с этим диапазоном напряжений.

    Цепи кондиционера

    Некоторые портативные кондиционеры представляют собой устройства на 120 вольт, которые подключаются к стандартным розеткам, но более крупные кондиционеры — некоторые оконные и переносные модели, а также постоянные центральные кондиционеры — питаются от цепей 240/250 вольт. Для самых больших центральных блоков может потребоваться схема на 50 ампер, в то время как для самых маленьких центральных блоков кондиционирования может потребоваться схема на 15 ампер. В большинстве домов для центрального кондиционера типичны цепи на 30 или 40 ампер, 240/250 вольт.

    Для портативных сменных кондиционеров на 240/250 В, таких как те, которые устанавливаются в окна, типичны схемы на 20 А. В любом случае цепь должна быть выделена для кондиционера. В соответствии с Кодексом, цепь не может обслуживать другие приборы или оборудование в вашем доме.

    Кабельная проводка для цепей кондиционера

    Как и любая другая электрическая цепь, цепи кондиционера обычно соединяются неметаллическим (NM) кабелем. Сечение провода должно соответствовать силе тока цепи. Для оконного кондиционера на 20 А обычно используется провод 10 калибра. Это немного более тяжелый провод, чем обычно используется для 120-вольтной 20-амперной цепи, где стандартным является провод 12-го калибра. Причина более тяжелого калибра в том, что кондиционеры иногда отключают автоматический выключатель во время скачка напряжения при запуске; проводка с проводом большего сечения предотвращает это.

    Выходная проводка для цепей кондиционера

    В двухпроводном кабеле для цепи на 120 В «горячий» ток проходит по черному проводу, а белый провод является нейтральным. Однако в цепи на 240/250 вольт нет традиционной нейтрали, так как оба провода проходят по 120 вольт «горячего» тока. Поскольку оба провода горячие, белый провод обычно помечается полоской из черной или красной ленты рядом с винтовым зажимом на розетке.Это сообщит обслуживающему персоналу, что соединение горячее.

    Используемая розетка должна соответствовать номинальной силе тока цепи и кондиционера — розетка на 20 А имеет другую конфигурацию, чем розетка на 30 А. Провод заземления цепи должен подключаться к розетке, а если электрическая коробка металлическая, то к коробке.

    3 Общие проблемы с электропроводкой кондиционера, на которые следует обратить внимание этой осенью

    Система кондиционирования воздуха в вашем доме в округе Мэрион, Флорида, использует ряд электронных компонентов и средств безопасности для управления током, протекающим в системе. Проблемы с электропроводкой, такие как неисправная проводка, неплотные соединения и оголенные или оборванные провода, могут повредить кондиционер, не говоря уже о невероятном дискомфорте, если система не работает в жаркий день. Обязательно вызывайте квалифицированного специалиста по переменному току при малейшем признаке проблемы с проводкой в ​​вашем блоке переменного тока.

    Неисправная проводка

    Когда электрический провод получает больше тока, чем он может выдержать, происходит короткое замыкание провода. Короткое замыкание приводит к повреждению оборудования и даже может стать причиной возгорания.В основном это происходит из-за отключения электроэнергии и изношенных проводов. Часто проблема с проводкой может быть на уровне компонентов из-за неправильного типа предохранителя, неисправного конденсатора или неисправного термостата.

    Если при работе вашего переменного тока срабатывает автоматический выключатель, это обычно происходит из-за неисправной проводки, хотя заблокированные дыхательные пути могут вызвать отключение. Иногда вентилятор в наружном блоке может останавливаться при достижении максимальной скорости. В крайнем случае, ваш кондиционер может вообще не запуститься.

    Свободное соединение

    Множество электрических проводов подводят ток к различным компонентам оборудования.Со временем провода могут отсоединиться и потерять контакт с компонентом или источником питания. Это нарушает прохождение тока к затронутому компоненту и вызывает неисправность.

    Открытые провода

    Оголенный провод вокруг вашего блока переменного тока является серьезной проблемой, поскольку он может стать причиной поражения электрическим током и пожара. Это также может повредить ваше оборудование, если попадет в контакт с водой или другим проводом под напряжением. Проверьте, нет ли в вашей системе зачищенных и защемленных проводов, но не прикасайтесь к ним. Иногда они могут быть скрыты в стенах и проходах, и их нелегко найти без профессионального специалиста.

    Регулярное техническое обслуживание переменного тока квалифицированными специалистами по переменному току может обнаружить и предотвратить случаи оголенных проводов и других проблем с проводкой. Мы в Senica Air Conditioning, Inc. уже более двух десятилетий предлагаем услуги по установке и ремонту систем HVAC. Если вам нужна помощь, позвоните нам по телефону 866-881-5935 .

    Изображение предоставлено Shutterstock

    HVAC | AFC Cable Systems

    При установке и подключении блоков отопления, вентиляции и кондиционирования воздуха (HVAC) могут использоваться различные типы кабелепроводов.Во многих установках используется комбинация непроницаемого для жидкости и гибкого кабелепровода, которые легко приобрести в магазинах электроснабжения.

    Гибкий металлический кабелепровод (FMC) из стали или алюминия, может использоваться для прокладки силовых и управляющих проводов к оборудованию HVAC при условии, что кабелепровод используется только внутри здания и не подвергается воздействию влажных условий или на открытом воздухе. Для наружных работ и влажных мест, таких как проводка к конденсаторам на крыше и внешним двигателям, необходимо использовать непроницаемые для жидкости кабелепроводы, чтобы предотвратить повреждение или оголение проводов THHN / THWN.

    AFC Cable Systems ® предлагает широкий выбор металлических и неметаллических водонепроницаемых труб, начиная от наших стандартных жидкостных туфовых труб, внесенных в списки UL и CSA, для герметичных гибких металлических трубопроводов (LFMC) и герметичных гибких неметаллических трубопроводов (LFNC) до специализированных продуктов. предназначен для экстремальных температур и ультрафиолетового излучения, которые могут встречаться в более жарких и холодных средах.

    Использование гибких и непроницаемых для жидкости кабелепроводов позволяет подрядчику или установщику «сделай сам» выполнить установку легче, чем при использовании жестких трубопроводов.Все, что им нужно сделать, — это отрезать кабелепровод до нужной длины и затем установить его без изгиба трубы! Следует отметить, что при установке водонепроницаемых трубопроводов также требуются фитинги и соединители для влажных помещений.

    Согласно Национальному электротехническому кодексу (NEC) водонепроницаемые кабелепроводы требуются только для прокладки электропроводки во влажных условиях или за пределами здания (включая захоронение), но для простоты установки и согласованности монтажники имеют возможность продолжить прокладку водонепроницаемых кабелепроводов. в здание к панели.

    При поиске дополнительных указаний по требованиям кодов для HVAC посетите веб-сайт ASHRAE.

    Мы приглашаем вас просмотреть нашу полную линейку продуктов Liquid-Tuff Liquidtight гибких трубопроводов, в то время как вы можете найти ассортимент совместимых гибких и непроницаемых для жидкости фитингов и соединителей через Konkore Fittings.

    Расчет автоматического выключателя кондиционера

    Одна из стандартных вещей, на которые домашние инспекторы смотрят при осмотре электрического щита, — это сравнение размеров проводов с размерами выключателей.Если длина провода слишком мала для автоматического выключателя, существует потенциальная опасность пожара. Автоматические выключатели защищают провода от перегрева. Хотя истинная формула для определения того, какой именно ток может выдержать провод, довольно сложна, большинство домашних инспекторов полагаются на упрощенную версию для ответвленных цепей:

    9039 9039 70
    Автоматический выключатель или предохранитель (амперы) Мин. размер медного провода (AWG)
    15 14
    20 12
    30 10
    40 8
    4

    Чтобы прочитать всю историю, вам придется начать с таблицы 310.15 (B) (16) в Национальном электротехническом кодексе, но есть масса исключений, из-за которых сложно полностью выяснить точный ответ. К счастью, эта упрощенная таблица работает для большинства вещей, с которыми я сталкиваюсь как домашний инспектор. Провода могут быть больше, но не меньше этого … по большей части.

    Одно из таких мест, где не применяются эти правила для автоматических выключателей или предохранителей, — это кондиционеры и контуры тепловых насосов.

    Примечание: хотя я говорю об автоматическом выключателе в этой статье, на самом деле я имею в виду устройство защиты от перегрузки по току, или OCPD.OCPD — это универсальная скороговорка для автоматического выключателя или предохранителя.

    Минимальная допустимая нагрузка контура

    Для кондиционеров и тепловых насосов единственное, на что нам нужно обратить внимание, — это то, что напечатано на компрессорной установке. На всех этих устройствах имеется этикетка, на которой указывается минимальная допустимая нагрузка цепи и максимальный размер предохранителя или автоматического выключателя.

    Минимальная допустимая токовая нагрузка цепи говорит нам, какого размера должен быть провод.Я использую упрощенную диаграмму выше, чтобы определить это. Если минимальная допустимая токовая нагрузка цепи составляет 14,9 ампер, нам подходит медный провод 14-го калибра. Если он показывает 15,1 А, нам нужно увеличить его до медного провода 12-го калибра. Если там указано 34 А, как в примере ниже, нам нужен провод 8-го калибра.

    Опять же, в случае с кондиционерами нам не нужно согласовывать размер автоматического выключателя с размерами проводов. Перефразируя EIOED, это связано с тем, что компрессоры кондиционеров имеют тепловые предохранители, предназначенные для предотвращения повреждения устройств, и они открываются до того, как это станет проблемой для проводов.

    Минимальная допустимая нагрузка цепи также говорит нам о минимальном размере автоматического выключателя; он должен быть достаточно большим, чтобы предотвратить неприятное срабатывание при первом включении кондиционера.

    Типоразмер автоматического выключателя

    Чтобы определить правильный размер автоматического выключателя для кондиционера, мы смотрим на минимальный и максимальный допустимый размер. Максимальный размер будет четко указан на этикетке компрессора. В приведенном ниже примере это 60 ампер.

    Что необычно в этом номере на табличке с техническими данными кондиционера, так это то, что он часто не совпадает с таблицей, которую я перечислил выше. Я упоминал, что минимальный размер провода для этого кондиционера должен быть 8-го калибра, а автоматический выключатель на 60 ампер обычно будет слишком большим для провода такого размера … но это не имеет значения. Это нормально, что здесь происходит.

    Автоматический выключатель также должен быть достаточно большим, чтобы выдерживать минимальную допустимую нагрузку цепи, которой в данном примере будет автоматический выключатель, рассчитанный как минимум на 34 А, что означает, что мы перейдем на автоматический выключатель на 40 А.

    Самый распространенный дефект , который мы обнаруживаем, — это выключатель увеличенного размера. Обычно это происходит из-за того, что кондиционер заменяется на более эффективный, но автоматический выключатель в панели не заменяется на меньший. Однако, если в электрическом разъединителе снаружи есть предохранители соответствующего размера, то будет приемлемым автоматический выключатель большего размера.

    Резюме

    Для кондиционеров и тепловых насосов мы выбираем размеры проводов и автоматических выключателей в соответствии с информацией, напечатанной на этикетке, а не упрощенными таблицами размеров, на которые мы обычно полагаемся.

    Автор: Рубен Зальцман , Structure Tech Home Inspections

    Предыдущее сообщение
    Горячая вода быстрее
    Новое сообщение
    Как проводить домашний осмотр во время пандемии COVID-19 Провод выключателя размера

    4 или 5-тонный кондиционер

    Чтобы узнать номинал выключателя кондиционера: Используйте выключатель, рассчитанный на максимальное значение защиты от перегрузки по току, в данном случае 20A . Используйте указанное минимальное значение допустимой токовой нагрузки цепи, в данном случае 13,6 A , чтобы найти провод калибра .

    Номинал выключателя против минимального номинального тока

    Номинал выключателя кондиционера может почти вдвое превышать минимальный номинальный ток, указанный производителем. Это может сбивать с толку.

    Это необходимо, потому что при запуске двигатели кондиционеров на мгновение потребляют большой импульсный ток, который в конечном итоге нормализуется до более низкого значения .Более высокий номинал выключателя гарантирует, что кондиционер не отключит выключатель при запуске .

    Размер автоматического выключателя и калибры проводов для кондиционеров — пример.

    Для определения размеров проводов и автоматических выключателей обратитесь к минимальному номинальному току м и минимальному значению допустимой нагрузки в разделе электрических данных вашего кондиционера.

    1. Номинальный размер выключателя типоразмера должен быть установлен на максимальное значение защиты от перегрузки по току.
    2. Чтобы найти калибр провода , выберите калибр, который может безопасно выдерживать минимальные значения допустимой нагрузки .

    Например, , используя приведенные выше электрические данные кондиционера Goodman GSXC16 и следуя инструкциям 1 и 2 выше, размер выключателя должен быть 20A , а калибр провода 14 AWG.

    Ориентировочные размеры проводов и выключателей для кондиционеров на 1,5, 2, 3, 4 и 5 тонн

    Ниже приведены ориентировочных размеров выключателя и сечения проводов для кондиционеров воздуха 1,5, 2, 3, 4 и 5 тонн (18 000, 24 000, 36 000, 48 000, 60 000) БТЕ соответственно на основе серии Goodman. Всегда проверяйте электрические данные для вашей конкретной модели кондиционера.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *
