Как подключить кондиционер к электросети: Как подключить кондиционер

Инструкция: по подключения кондиционера к сети

Подключаем кондиционер

Советуем внимательно прочитать инструкцию перед тем, как приступать к остальным работам. У некоторых моделей используется уникальная схема питания, у других питание осуществляется через отдельный кабель без вилки. В инструкции производителя подробно описывается этап подключения системы к сети питания, и эксперты советуют внимательно следовать советам и проверить параметры сети питания перед подключением.

Некоторые модели оснащаются шнуром питания с вилкой, что упрощает подключение системы к сети питания. Остается только найти розетку, расположенную рядом, и подключить вилку для подачи питания. Другие модели требуют создания отдельной линии для подключения оборудования к электрощитку, такое решение имеет массу преимуществ по сравнению с вилочным. Выделив отдельную линию для питания, вы защищаете технику от перегрузок и колебаний в сети.

Способы подключения устройства к сети питания

Подключить кондиционер к сети питания можно двумя способами:

Через розетку. Стандартный способ подключения подходит только в том случае, если в доме хорошая проводка с соответствующим сечением. Такой способ питания дает возможность быстро отключить оборудование от сети при необходимости, поэтому питание через розетку идеально подходит для временного использования. Следует учитывать и то, что при подключении через кабель придется делать ремонт и декорировать кабель.

Через отдельный кабель от щитка. Подключение к сети через отдельный канал питания – надежный и правильный способ питания климатического оборудования. Однако провести такие работы может только грамотный мастер, которые разбирается в параметрах электропитания и подключит технику с соблюдением всех требований. От щитовой выводится отдельный кабель, который укладывается в кабель-канал или декорируется другим способом на стенах.

Советуем внимательно обсудить все способы подключения, чтобы выбрать идеальный вариант для своего дома. Подключение через кабель питания и отдельную линию считается самым верным способом подачи электричества к такому мощному оборудование. Однако данный метод требует присутствия квалифицированного специалиста, и некоторые покупатели даже не рассматривают этот способ.

В некоторых ситуациях разрешено только подключение через кабель питания от щитовой, так как использование розетки создает опасные ситуации для дома. Например, в старых домах используется алюминиевая проводка с устаревшим сечением провода. Такая сеть не рассчитана на подключение мощного оборудования, поэтому питание через розетку приводит к поломке подключенного устройства и даже к пожарам. Стандарты сети для подключения климатического оборудования – это медная сеть с сечением от 3*2,5.

Подключение через кабель от щитовой имеет одно важное преимущество – на оборудовании не отразятся перепады напряжения в сети. Если напряжение в сети прыгает, устройство быстро выйдет из строя и защитить кондиционер от поломки можно только прямым подключением к щитовой.

Подключение кондиционера через отдельный кабель питания

Если вы решили последовать рекомендациям производителя и подключить кондиционер через кабель питания от щитовой, следует выполнить следующие действия:

Подготовка стен. Для того чтобы кабель не повредить кабель во время эксплуатации, необходимо подготовить углубления для прокладки провода. Этот метод называется штроблением и проводится на стадии ремонтных работ. В стенах создаются неглубокие канавки, в которые укладывается провод от блока кондиционера до электрощитовой.

Монтаж сплит-системы. Сначала устанавливается внутренний блок, затем внешний модуль и подключается магистральное соединение.

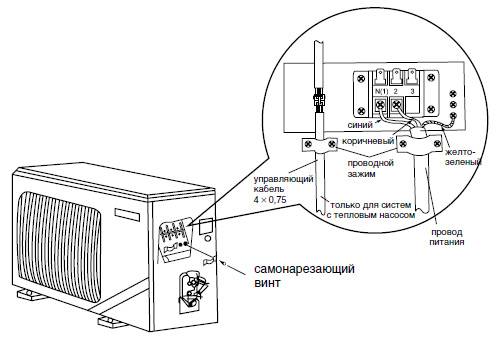

Подключение внешнего блока к внутреннему. Оба блока системы объединяются магистральным подключением, затем прокладывается провод питания. В инструкции к каждому устройству есть подробная схема подключения, в которой указано, на какие клеммы подключается провод питания. Сначала провод питания подключается к клеммам на внешнем блоке, затем сеть питания подключается к внутреннему блоку и выводится далее.

Прокладка питания. Медный кабель питания прокладывается от щитовой к блоку и подключается в соответствии со схемой. В зависимости от модели устройства кабель питания может подключаться к внутреннему блоку или внешнему.

Схема подключения имеет трехпроводный вид, третий отвод используется в качестве заземления. Данный стандарт используется всеми производителями климатической техники, так как соответствует правилам пожарной безопасности. В щитовой для отдельной линии питания устанавливается автомат, который позволит отключить электропитание в случае необходимости.

Подключить самостоятельно или обратиться к профессионалам?

Подключение кондиционера к сети питания – ответственная задача. Если вы планируете подключить кондиционер через розетку, и сеть в вашем доме соответствует всем стандартам, вы вполне можете справиться с этой задачей самостоятельно. Однако для подключения через отдельный кабель питания понадобятся специальные инструменты и профессиональные навыки обращения с электричеством. Гораздо проще обратиться в сервисную компанию и доверить грамотным мастерам прокладку кабеля питания. Помимо того, что во время подключения необходимо соблюдать множество требований, работы с электросетью опасны для жизни, и неверные действия могут привести к проблемам со здоровьем.

Этап 10: Подготовки медных трубок

Страница была вам полезна?

Поделиться:

Не пропустите новые публикации

Подключение кондиционера к электросети. Открытый и закрытый способы прокладки кабеля

В послед­ние годы, для охла­жде­ния поме­ще­ний в жару, все боль­шую попу­ляр­ность наби­ра­ют кон­ди­ци­о­не­ры. Если Вы реши­ли уста­но­вить в доме кон­ди­ци­о­нер, то необ­хо­ди­мо зара­нее подо­брать место, для его уста­нов­ки и под­клю­че­ния. С зада­чей уста­нов­ки, под­бо­ра кабе­ля, про­вод­ки новой линии пита­ния для сплит-систе­мы, луч­ше все­го спра­вит­ся элек­трик.
Конеч­но же, воз­ни­ка­ет вопрос, обя­за­тель­но ли сто­ит бро­сать новый кабель при уста­нов­ке кон­ди­ци­о­не­ра. Ответ на этот вопрос одно­зна­чен: “да, обя­за­тель­но”. Ведь потреб­ля­е­мая мощ­ность кон­ди­ци­о­не­ра состав­ля­ет в сред­нем 1,5–2 кВт, и при одно­вре­мен­ном вклю­че­нии в сеть дру­гих элек­тро­при­бо­ров, ста­рая про­вод­ка может не выдер­жать нагруз­ки. Хоро­шо, если от излиш­ней мощ­но­сти, сра­бо­та­ют авто­ма­ты или проб­ки, и в Вашем доме про­сто погас­нет свет, а вот если рас­пла­вят­ся про­во­да ста­рой про­вод­ки, то в этом слу­чае Вам при­дет­ся пере­де­лы­вать всю про­вод­ку, кото­рая чаще все­го спря­та­на в сте­нах зда­ния. Имен­но, для того что­бы избе­жать пол­ной заме­ны ста­рой элек­тро­про­вод­ки, элек­трик про­ве­дет элек­тро­мон­таж­ные рабо­ты по про­вод­ке пер­со­наль­но­го кабе­ля для кон­ди­ци­о­не­ра.
Про­вод про­во­дит­ся от элек­тро­щит­ка или счет­чи­ка до сплит-систе­мы. В щиток или счет­чик элек­трик уста­но­вит новый авто­мат, спе­ци­аль­но для новой линии, кото­рая пред­на­зна­че­на толь­ко для кон­ди­ци­о­не­ра. Имен­но эти элек­тро­мон­таж­ные рабо­ты обес­пе­чат авто­ном­ную рабо­ту кон­ди­ци­о­не­ра, и поз­во­лят не загру­жать ста­рую элек­тро­про­вод­ку.

Про­вод для кон­ди­ци­о­не­ра мож­но про­ве­сти дву­мя спо­со­ба­ми: откры­тым или закры­тым. При откры­том спо­со­бе про­вод­ки кабе­ля исполь­зу­ют короб или ско­бы. Конеч­но, такой спо­соб элек­тро­про­вод­ки менее эсте­ти­чен. В основ­ном он исполь­зу­ет­ся, если в бли­жай­шее вре­мя в доме не соби­ра­ют­ся делать ремонт. Такой спо­соб про­вод­ки кабе­ля более прост в испол­не­нии и более щадя­щий для окру­жа­ю­щей обста­нов­ки.

Вто­рой спо­соб, закры­тый, более тру­до­ем­кий. В стене штро­бит­ся спе­ци­аль­ная канав­ка, в кото­рую укла­ды­ва­ет­ся про­вод, для кон­ди­ци­о­не­ра, затем паз заде­лы­ва­ет­ся шту­ка­тур­кой. Такой спо­соб уклад­ки кабе­ля про­во­дят в поме­ще­нии, где пла­ни­ру­ет­ся ремонт, или при пол­ной замене ста­рой про­вод­ки на новую.

При откры­том спо­со­бе про­клад­ки элек­тро­ка­бе­ля, кон­ди­ци­о­нер соеди­ня­ет­ся с про­во­дом при помо­щи розет­ки, кото­рую уста­нав­ли­ва­ют спе­ци­аль­но для кон­ди­ци­о­не­ра. При закры­том спо­со­бе про­вод­ки, уста­нав­ли­ва­ет­ся внут­рен­няя розет­ка, или про­вод на пря­мую при­со­еди­ня­ет­ся к кон­ди­ци­о­не­ру.

Для под­клю­че­ния кон­ди­ци­о­не­ра исполь­зу­ют­ся про­во­да 1,5 мм.кв., для мощ­но­стей до 3 кВт, и 2,5 мм.кв., для кон­ди­ци­о­не­ров мощ­но­стью до 5 кВт.

Конеч­но же, нали­чие в доме сплит-систе­мы, помо­жет Вам и Вашей семье, с лег­ко­стью пере­жить лет­нюю жару, да и в холод­ное вре­мя года, имен­но кон­ди­ци­о­нер ста­би­ли­зи­ру­ет тем­пе­ра­тур­ный режим в поме­ще­нии. Но не сто­ит забы­вать о про­бле­мах, кото­рые могут воз­ник­нуть при невер­ном выбо­ре про­во­да, для под­клю­че­ния кон­ди­ци­о­не­ра к сети.

Под­клю­че­ние кон­ди­ци­о­не­ра, про­стое и в тоже вре­мя слож­ное дело. Для устра­не­ния непри­ят­ных сюр­при­зов, конеч­но же, луч­ше обра­тить­ся к спе­ци­а­ли­стам. Ведь каче­ствен­но и быст­ро про­ве­сти элек­тро­мон­таж­ные рабо­ты по уста­нов­ке кон­ди­ци­о­не­ра может лишь ква­ли­фи­ци­ро­ван­ный спе­ци­а­лист-элек­трик

Кондиционер

— Как подключить нейтраль к распределительной коробке переменного тока?

Я просмотрел несколько блоков отключения переменного тока, но еще не заказывал.

На каждом из тех, что я видел до сих пор, у них есть соединение для обеих фаз 220 В, а также соединение, похожее на землю.

Где подключить нейтраль? В быстроразъем вношу 10-3wG, а сам кондиционер пока не купил. Кондиционеры вообще используют нейтраль?

Мне просто связать два нейтрали вместе с помощью проволочной гайки, похожей на обычный выключатель?

• кондиционер
• 240 В

3

Да, вы просто связываете нейтралов вместе. Имеются клеммы для заземления, позволяющие заземлить коробку. Клеммы для горячих, разумеется, должны позволять отключение.

Только будьте осторожны, чтобы провод был достаточно большим для задействованных проводов. Также, если провода алюминиевые, вам понадобится специальный разъем, а также антиокислительный состав на всех разъемах.

1

Кондиционеры, которые я видел, используют либо горячий и нейтральный, если они на 120 вольт, либо два горячих без нейтрали, если они на 240 вольт. Земля всегда проходит через разъединение, либо через соединение, либо напрямую, если это THHN или подобное. Таким образом, два полюса разъединителя используются либо для двух «горячих», либо для «горячих» и «нейтральных».

Как подключить нейтраль к распределительной коробке переменного тока?

Прочтите инструкции, прилагаемые к коробке.

Я просмотрел несколько блоков отключения переменного тока, но еще не заказывал.

Пока нет.

На каждом из тех, что я видел до сих пор, у них есть соединение для обеих фаз 220 В, а также соединение, похожее на землю.

Это типично.

Куда подключить нейтраль?

Вероятно, нет. Закройте это.

К чему ты его прикрепил в электрощите???

Вношу 10-3wG в быстроразъем

Все наружные кондиционеры, с которыми я знаком, просто берут 2 контакта и заземление; 10/2 хватило бы.

и еще не приобрели сам кондиционер. Кондиционеры вообще используют нейтраль?

Бинго, выберите свой кондиционер, а затем подключите электричество в соответствии с инструкциями устройства.

Мне просто связать два нейтрали вместе с помощью проволочной гайки, похожей на обычный выключатель?

В кондиционере его не будет, поэтому просто заглушите лишний провод внутри распределительной коробки.

Я думаю, вы путаетесь с электрическими сушилками и плитами, которым обычно требуется 120 В для электроники; нагревательные элементы 240v.

---

Изображение добавлено из комментариев:

Для устройства на 240 В с электроникой на 120 В потребуется такая вилка, а внутренние компоненты устройства будут подключены к требуемому источнику питания.

3

Компрессорно-конденсаторный блок для традиционного кондиционера «сплит-система» в США почти повсеместно работает от 240 вольт. Ему не нужен нейтрал. Однако… Код

требует, чтобы розетка на 120 В находилась в пределах 25 футов от компрессора кондиционера для облегчения обслуживания системы кондиционирования воздуха (например, рекуперации хладагента или создания вакуума в системе). Выход не должен быть ниже разъединителя компрессора (т. е. он должен оставаться под напряжением, когда разъединитель отключен). У вас уже есть такая розетка?

Если нет, обратите внимание на решения для отключения, которые также могут работать с этим сервисным выходом.

Есть множество способов сделать это, но в каждом случае наличие нейтрали в этом кабеле 10/3 делает это возможным. Некоторые идеи:

• Разъединительная коробка с розеткой GFCI и 20-амперным выключателем в одном корпусе
• Небольшая подпанель, в которой вы устанавливаете автоматический выключатель, который служит в качестве разъединителя для компрессора, и второй автоматический выключатель для защиты сервисного выхода GFCI

Обратите внимание, что не все компрессоры переменного тока можно обслуживать с проводом 10 калибра в цепи с максимальным током 30 ампер. Для некоторых компрессоров весом около 3 тонн и выше может потребоваться цепь на 40 ампер и соответствующий (более тяжелый) калибр провода. Я еще не сталкивался с ними, но я должен ожидать, что могут быть некоторые с еще более высокими требованиями к току.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.

Основные типы кондиционеров для вашего дома

По крайней мере, 75% американских домов имеют тот или иной кондиционер. За последние несколько десятилетий кондиционер стал не столько роскошью, сколько необходимостью.

Кондиционер сохраняет прохладу в доме в теплую погоду, снижает влажность и облегчает сезонную аллергию.

Но если вы хотите добавить кондиционер в свой дом, вы можете чувствовать себя перегруженными всеми вариантами кондиционеров.

К счастью, мы выделили для вас основные типы кондиционеров. Читайте дальше, чтобы узнать о самых популярных системах, чтобы вы могли сделать правильный выбор для своего дома и бюджета.

Центральное кондиционирование воздуха

Если вы ищете эффективный способ охлаждения всего дома, центральное кондиционирование воздуха — лучший вариант. Хотя это самый дорогой вариант, он добавит наибольшую ценность вашему дому.

В этой системе охлажденный воздух циркулирует по воздуховодам. Он имеет наружный блок с конденсатором и компрессором, внутренний блок с обработчиком воздуха и змеевиками испарителя, а также центральный термостат.

Гибридная система кондиционирования воздуха

Этот тип блока известен как гибрид, поскольку он сочетает в себе электрический тепловой насос и газовую печь. Он наиболее эффективен в более теплом климате.

Тепловой насос охлаждает ваш дом, направляя теплый воздух наружу, и нагревает его, направляя наружу холодный воздух. Когда зимние температуры становятся слишком низкими для теплового насоса, включается печь.

Эта гибридная система поможет вам сэкономить деньги на коммунальных услугах, поскольку она может использовать два разных типа энергии.

Оконный кондиционер

Оконный кондиционер — самый быстрый и доступный вариант. Но он также наименее эффективен и охлаждает только одну комнату или часть дома.

Когда вы покупаете блок переменного тока, вам необходимо рассчитать рейтинг BTU, чтобы выбрать модель, которая будет правильно охлаждать комнату.

Эти устройства подают холодный воздух в помещение, а горячий воздух выбрасывают наружу. Вы можете установить их в любое одинарное или двустворчатое окно, главное, чтобы оно было близко к электрической розетке.

Бесканальные мини-сплит-системы

Бесканальные мини-сплит-системы включают настенные блоки в каждой комнате, а также наружные компрессор и конденсатор. Вы можете контролировать температуру каждого настенного блока с помощью пульта дистанционного управления.

Так как вы можете создавать прохладные зоны, это отличный вариант для защиты окружающей среды. Это также решение для старых домов, где установка воздуховодов невозможна. Все, что ему нужно, это небольшая трубка для соединения настенных блоков с наружным блоком.

Выберите один из этих типов кондиционеров для вашего дома

Эти типы кондиционеров предлагают различные способы охлаждения в зависимости от вашего бюджета и дизайна вашего дома.

Оконный блок даст вам самое быстрое облегчение, а система кондиционирования — постоянное решение.
