Как устроен кондиционер

Попробуем в доступной форме описать устройство кондиционера.

Из школьного курса физики, мы помним, что при испарении, влага забирает тепло, а при конденсации, отдает. Простейший пример, стоит пролить на руку немного спирта или одеколона, как руке сразу станет холодно. Это происходит из-за быстрого испарения жидкости. Обратный процесс почувствовать сложнее, потому что влага, например над кипящей кастрюлей, не только конденсируется на руке, но и тут же испаряется.

Именно на этом принципе и базируется устройство кондиционера. Во внутреннем блоке происходит кипение и испарение хладагента (фреон — газ, кипящий при комнатной температуре и атмосферном давлении). Фреон забирает тепло у теплообменника внутреннего блока, который еще называется испаритель. Воздух, прогоняемый вентилятором через испаритель, отдает свое тепло и выходит из блока охлажденным. Куда же девается забранное у воздуха тепло?

Во внешнем блоке, который находится на улице, происходит обратный процесс. Под давлением, создаваемым компрессором, хладагент конденсируется в теплообменнике внешнего блока, который называется конденсатор. Размеры и характеристики испарителя и конденсатора подбираются таким образом, чтобы весь фреон в них успевал полностью превратиться в жидкость или газ. Вообще все устройство кондиционера рассчитано под конкретную мощность и в сплит-системах разной мощности практически не бывает одинаковых деталей.

Компрессор представляет собой насос высокого давления для газа. Компрессор создает как раз такое давление, чтобы при нормальных температурах весь хладагент успевал сконденсироваться во внешнем блоке. Далее хладагент проходит через дросселирующее устройство. В бытовых кондиционерах это капиллярная трубка. Именно такую трубку можно увидеть под теплообменником на задней стенке старого холодильника. Кстати холодильник устроен точно так же, как и кондиционер.

В капиллярной трубке давление падает и хладагент начинает кипеть. Но так как все трубы холодильного контура надежно утеплены, существенной потери производительности кондиционера не происходит.

Основной теплообмен совершается при попадании кипящего хладагента в испаритель, обдуваемый теплым воздухом. Интенсивность кипения повышается лавинообразно и так же быстро понижается температура теплообменника.

Поэтому устройство кондиционера представляет собой следующее. Внешний блок это металлический ящик с вентилятором и соответствующими отверстиями, в котором находится компрессор, капиллярная трубка, вентилятор внешнего блока, а также конденсатор. Еще во внешнем блоке теплого кондиционера размещается четырехходовый клапан, который позволяет обернуть процесс вспять и заставить кондиционер обогревать воздух не снаружи, а внутри. Также во внешнем блоке инверторного кондиционера размещается плата управления компрессора. В последнее время получили распространение сплит-системы с генератором кислорода. В этом случае рядом с компрессором размещается мембрана и вакуумный насос кислородного генератора.

Внутренние блоки кондиционеров бывают в разных форм-факторах. Самые распространенные — настенные «мыльницы». Также бывают кассетные, канальные, напольные, подпотолочные, колонные, угловые и т.д. И как бы причудливо не выглядел внутренний блок сплит-системы, он содержит испаритель и вентилятор. Также во внутреннем блоке размещается соответствующая электроника.

Вентилятор применяется диагональный и представляет собой полый цилиндр, стенки которого составлены из крыльчатки. Воздух проходит сквозь вентилятор и через диффузор выбрасывается в комнату. Такие вентиляторы при небольших размерах и низком уровне шума позволяют продувать через себя довольно большое количество воздуха. Но есть один минус такого устройства: диагональные вентиляторы не способны преодолевать сколько-нибудь значительное сопротивление воздушному потоку. Поэтому если установить во внутреннем блоке плотный фильтр, задерживающий очень мелкие загрязнения, воздух просто не будет проходить сквозь него.

Испаритель как бы огибает вентилятор. Забор воздуха происходит как с лицевой части настенного блока, так и сверху. При охлаждении воздух происходит конденсация влаги из него. Если не отводить конденсат, из внутреннего блока польется вода. Для отвода конденсата под нижними частями испарителя установлены ванночки, из которых вода стекает в дренажную трубку. Чаще всего дренажная трубка выводится на улицу, куда конденсат сливается самотеком. Скорость конденсации воздуха зависит как от мощности кондиционера, так и от влажности в помещении.

Устройство кондиционера не заканчивается на внутреннем и внешнем блоке. Сплит-система не может работать без соединительных коммуникаций. Это две медные трубы для жидкости и газа в теплоизоляции, кабели связи и питания. Обычно все коммуникации при монтаже скрепляются монтажным скотчем в жгут, куда также входит и дренажная трубка. Такой жгут имеет диаметр 4-5 см и может быть уложен в пластиковый короб или замурован в стену.

Устройство кондиционера делает его сложным агрегатом, который весьма капризно ведет себя при некачественном монтаже. После соединения всех коммуникаций из них необходимо откачать весь воздух, для того, чтобы в контуре не осталось кислорода и влаги, которые заставляют детали компрессора ржаветь и медленно убивают его.

Также при наличии влаги в контуре кондиционер иногда начинает обмораживать испаритель.

Поэтому грамотно установить кондиционер смогут только специалисты, обладающие необходимыми инструментами и навыками. А некачественный монтаж способен загубить даже самую дорогую и надежную технику. Гарантийные условия распространяются только на правильно смонтированную технику, поэтому доверять монтаж следует компаниям, которые не только помогут с выбором, но и доставят, установят и в случае поломки сами ее устранят.

На схеме цифрами обозначены:
1 — компрессор
2 — четырехходовый клапан
3 — часть электронной схемы управления

4 — внешний вентилятор
5 — конденсатор
6 — по этим трубкам движется хладагент
7 — внутренний вентилятор
8 — испаритель
9 — фильтр грубой очистки
10 — фильтр тонкой очистки

climatcom-shop. ru

Как устроен кондиционер? Принцип работы сплит-системы.

Принцип работы кондиционера

Вспоминаем, что при испарении жидкости и переходе ее в газообразное состояние она охлаждается, а температура испарения и конденсации зависит от давления. На этих принципах и основан процесс работы любого кондиционера.

Рассмотрим устройство кондиционера на примере бытовой сплит-системы, которая встречается наиболее часто. Сплит-система состоит из двух блоков, один из которых находится в помещении (внутренний блок), второй на улице (внешний блок).  Блоки соединены между собой медными трубками, по которым циркулирует фреон. Фреон рабочая жидкость, способная кипеть и превращаться в газ при комнатной температуре и атмосферном давлении.

В режиме охлаждения во внутреннем блоке происходит кипение и испарение фреона, что приводит к охлаждению теплообменника внутреннего блока (Т), иначе называемого «испаритель». Здесь образуется холод, который подается в помещение вентилятором внутреннего блока (В).

Далее газообразный фреон поступает в компрессор (К) расположенный в наружном блоке. Там происходит сжатие хладагента до жидкой фазы с выделением тепла. После чего нагретый фреон попадает в теплообменник наружного блока (Т) «конденсатор», где выделившееся тепло отводится в окружающую среду с помощью вентилятора наружного блока.

Охлажденный жидкий фреон из конденсатора направляется в терморегулирующий вентиль, где давление фреона снижается, и хладагент преобразуется в смесь газа и жидкости. В таком охлажденном виде фреон возвращается во внутренний блок, и весь процесс преобразований начинается по новому кругу.

В режиме обогрева циркуляция хладагента происходит по обратному контуру, меняя функции испарителя и конденсатора на противоположные. Но весь процесс обогрева базируется на этих же физических процессах.

По этому принципу работают все кондиционеры не зависимо  от их мощности или вида (конструкции), будь-то оконный,  настенный, напольно-потолочный, кассетный или канальный кондиционер.


Если Вам не очень понятен приведенный выше текст, не расстраивайтесь! Ведь Вы не обязаны знать, каким образом работает та или иная техника. Наверняка, Вы даже не задумывались, как работает Ваш холодильник. А он работает по тем же принципам. Можно даже провести ассоциацию между внутренней охлаждаемой камерой для продуктов и охлаждаемой комнатой.

Устройство кондиционера

Устройство кондиционера, в отличие от принципа работы, зависит от вида кондиционера. Сейчас мы вернемся к полюбившимся нам сплит-системам, о которых писали выше. Напомним, что отдельная сплит-система состоит из внутреннего и наружного блока, фреонопровода,  питающего и межблочного кабеля, и пульта управления. Здесь мы подробнее остановимся на устройстве внутреннего и наружного блока сплит-системы.

Внутренний блок сплит-системы

Внутренний блок сплит-системыВнутренний блок сплит-системы имеет пластиковый корпус и может иметь любой цвет и конфигурацию. Но при этом всегда можно выделить следующие составляющие:

1.    Передняя панель – в новых моделях кондиционеров, прежде всего, выполняет декоративную функцию, скрывая содержимое блока за красивым дизайном. В устаревших моделях эта панель имела воздухозаборные решетки, получившие за свою не эстетичность прозвище «жабры». В обновленных линейках внутренних блоков забор воздуха переместился в верхнюю горизонтальную область. Поэтому, современная лицевая панель, легко открываясь, сейчас лишь обеспечивает доступ к внутреннему устройству блока.

2.    Механические фильтры или фильтры грубой очистки воздуха – пластиковая или металлическая сетка задерживает крупные частички пыли, пух, шерсть животных и т.д.  Чистка фильтров – простая процедура, выполнять которую Вы можете самостоятельно, по мере их загрязнения.

3.    Фильтры тонкой очистки – служат для очистки воздуха от мелких частиц пыли. Существует множество разновидностей фильтров тонкой очистки. О них мы расскажем отдельно. Здесь лишь отметим, что не все блоки содержат такие фильтры.

4.    Вентилятор внутреннего блока – предназначен для обеспечения циркуляции воздуха через испаритель и подачи его в помещение.  Имеет несколько скоростей вращения. Именно от работы этого узла в основном зависит уровень шума кондиционера.

5.    Теплообменник внутреннего блока  (испаритель) – узел, состоящий из медных трубок и алюминиевых пластин огибающих вентилятор. Предназначенный непосредственно для охлаждения (или нагрева) воздуха в помещении.

6.    Горизонтальные жалюзи – служат для подачи и направления воздуха в горизонтальной плоскости. При работе на охлаждение направляют поток воздуха горизонтально, а при обогреве вниз. Положение горизонтальных жалюзи регулируется с помощью пульта ДУ. Их можно зафиксировать как в определенном положении, так и оставить в автоматическом режиме, для равномерного воздухораспределения.

7.     Дисплей – информационная панель, состоящая из светодиодных индикаторов. Показывает режим работы, заданную температуру, а при неисправности кондиционера — код ошибки.

8.    Вертикальные жалюзи — направляют воздушный поток в вертикальном направлении: влево и вправо. В некоторых моделях регулируются с пульта управления, а в некоторых вручную.

Наружный блок сплит-системы

Наружный блок сплит-системы Наружный блок сплит-системы имеет металлический корпус, покрытый порошковой окраской, как правило, светло-серого цвета.  Внутри наружного блока кондиционера располагаются следующие узлы и детали:

1.    Вентилятор наружного блока – отводит воздух, охлаждающий конденсатор. Уличный воздух проходит через ребра конденсатора, забирая тепло и вентилятором выдувается наружу через большое круглое или прямоугольное отверстие в корпусе блока.

2.    Конденсатор – теплообменник, внутри которого охлаждается и конденсируется фреон.

3.    Компрессор – сердце кондиционера. Он представляет собой насос высокого давления для газа. Компрессор сжимает фреон и обеспечивает его циркуляцию по фреоновому контуру.

4.    Электронная плата –  управляет работой всего кондиционера. В инверторных кондиционерах устанавливается в наружном блоке, а в неинверторных во внутреннем.

5.    Четырехходовой клапан —  присутствует в кондиционерах, имеющих как режим охлаждения, так и режим обогрева и служит для переключения этих режимов.

6.    Защитная крышка – закрывает места подключения электрических кабелей и штуцерных соединений от  механических повреждений и атмосферных воздействий.  В некоторых моделях защитная крышка закрывает только клемник, а штуцерные соединения остаются открытыми.

7.    Фильтр фреонового контура – защищает от мелких частиц попавших внутрь контура во время монтажа.

8.    Штуцерные соединения — место подключения межблочных коммуникаций.

Как устроен кондиционер или сплит-система

Кондиционеры и сплит-системы различных моделей уже прочно вошли в жизнь современного человека — сегодня эта бытовая техника не считается роскошью, как это было в недавнем прошлом. Эти изделия специально разработаны для создания благоприятного микроклимата внутри зданий знойным летом, но многие модели могут обогревать помещения и в межсезонье. Принципиально устройство кондиционера схоже с компоновкой отдельных блоков сплит-систем, различие только в том, что первые, как правило, имеют один корпус, а вторые — два блока. Принцип работы сплит-системы аналогичен работе стандартного бытового кондиционера оконного или напольного.

Конструкция

Как устроен кондиционер, понять довольно просто, надо только изучить по отдельности составные части кондиционера: внутренний и внешний блоки.

Выносной блок

Конструкция наружного блока весьма сложная, ведь он управляет работой всей системы, основываясь на заданных режимах, которые набираются пользователем вручную. Его компоненты представлены на фото:

  1. Вентилятор — его обязанности создавать обдув внутренних частей.
  2. Радиатор, в котором осуществляется охлаждение хладагента, называется конденсатором, он отдает тепло потоку наружного воздуха.
  3. Компрессор кондиционера сжимает хладагент и осуществляет его циркуляцию между блоками. Описание принципа работы компрессора легко найти в интернете, поэтому мы не будем перегружать статью излишними техническими подробностями.
  4. Плата автоматического управления имеет такое размещение на моделях инверторного класса, у остальных — вся электроника располагается внутри внутреннего блока кондиционера.
  5. Сложной конструкции клапан устанавливается только на моделях класса «холод-тепло», при включении режима обогрев, принцип действия блоков меняется зеркально.
  6. Крышка, защищающая штуцерные соединения.
  7. Фильтр — защищает устройство от попадания посторонних частиц, которые могли проникнуть в систему во время монтажа изделия.
  8. Внешний корпус.

Корпус испарителя

Его конструкция не отличается особой сложностью.

  1. Решетка из прочного пластика — сквозь нее воздух поступает вовнутрь устройства, при необходимости она удается, открывая доступ ко всем частям.
  2. Сетка или фильтр — его основная задача задерживать крупные частицы пыли, находящиеся во взвешенном состоянии. Специалисты советуют чистить его несколько раз в месяц.
  3. Теплообменник или испаритель — он охлаждает воздушный поток перед поступлением в комнату.
  4. Горизонтальные жалюзи, регулируют направление воздушного потока. Положение регулируется двумя способами: вручную или задать колебательное движение в автоматическом режиме, тогда поток охлажденного воздуха равномерно распределяется по всему помещению.
  5. Индикаторная панель, показывающая режимы работы изделия, индикаторы сигнализируют обо всех неполадках, когда работа кондиционера становится некорректной.
  6. Система тонкой очистки, которая состоит из угольного фильтра для удаления различных запахов, устройства для фильтрации мелкодисперсной пыли, антибактериальные и прочие.
  7. Вентилятор тангенциального класса — он способствует постоянной циркуляции воздушных масс в данном помещении.
  8. Жалюзи вертикального типа — регулируют поступление воздуха по горизонту.

Микропроцессор и плата электроники, а также штуцера, к которым подключают медные трубки с циркулирующим фреоном, на фото не указаны — они находятся сзади.

Основная конструкция кондиционера практически не меняется — разные модели имеют специфические доработки, но выносной и внутренний блок всегда присутствуют.

Теперь вы в курсе из чего состоит кондиционер, поэтому можно переходить к краткому ознакомлению с принципом конкретной работы кондиционера.

Функциональные нюансы

Жидкие вещества при нагревании испаряются, активно поглощая тепло с той поверхности, на которой находятся, а при выпадении конденсата происходит обратный процесс — на этом и основывается принцип действия любой системы кондиционирования. Эти изделия не могут производить холод, а только переносят тепло из охлаждаемого объекта на улицу или наоборот, что происходит при включении режима обогрев. Тепло — это энергия, а она не может исчезать бесследно или возникать ниоткуда, основным переносчиком ее в кондиционерах является хладагент.

Во время охлаждения фреон испаряется, конденсация его происходит в выносном блоке, после того, как сжатый до определенной консистенции хладагент выходит из компрессора. Если работа кондиционера или сплит-системы настроена на обогревание помещения, то все происходит наоборот.

Питание изделия происходит от электрической сети, и пользователи должны знать, что применять такие устройства для обогрева помещения довольно выгодно: потребляя 1 кВт электричества, они переносят в строение 3 кВт тепловой энергии и не пересушивают воздух.

Технические характеристики бытовых кондиционеров складываются из номинальной мощности изделия, которая расходуется на охлаждение или обогрев внутренних помещений. Такой конструкции изделия используются в межсезонье, но только при температуре выше ноля — включать при морозе их нельзя. Причем нагрев происходит по специальной схеме: обогревается пол, создавая комфортную атмосферу для ног.

Далее, идет мощность потребления, расход воздуха, уровень производимого шума, который допускается в жилых помещениях не более 34 дБ. Учитывать надо шум при минимальной и максимальной мощности работы изделия.

Основные характеристики кондиционеров учитывают и хладагент, используемый в изделии — все устройства используют разные виды фреона от R-12 до R-410А, который состоит из равных долей (50 на 50) R32 и R125.

Основные функции

Для комфортного использования у бытового кондиционера есть определенный набор функциональных возможностей:

  • охлаждение, для отдельных модификаций есть и обогревание воздуха;
  • вентиляция — из всех узлов агрегата задействован только вентилятор;
  • автономный режим — система сама управляет всеми основными функциями;
  • осушение — происходит удаление излишней влаги из воздуха;
  • очистка — производится перед поступлением его к теплообменнику;
  • установка температуры — весьма полезная функция, которая позволяет точную ее установку при охлаждении и обогреве;
  • скорость вращения вентилятора — имеет несколько режимов, которые позволяют изменять производительность изделия;
  • направление — жалюзи регулируют направление движения воздуха, горизонтальные меняют высоту, а вертикальные — сторону;
  • таймер — позволяет назначить точное время для включения или выключения кондиционера;
  • режим «ночь» — встроенная система автоматического контроля самостоятельно регулирует скорость работы вентилятора, плавное понижение/повышение температуры воздуха на 2-3о.

Каждая модель бытовых кондиционеров имеет еще и различные дополнительные функции, которые прописаны в инструкции по использованию изделия.

Всевозможные дополнительные фильтры тонкой  очистки, ионизаторы и ультрафиолетовые лампы значительно повышают качество нагнетаемого воздуха, но стоимость изделия также неуклонно стремится ввысь.

В чем разница работы кондиционера и сплит-системы

Многие покупатели спрашивают, какая существует разница между оконными, напольными изделиями для охлаждения помещений и системами типа сплит? Второй вариант считается более функциональным и эффективным. Любая сплит-система обладает такими преимуществами:

  • испаритель может располагаться на потолке, стене или на полу, при этом идеально подходит к любому интерьеру помещения;
  • охлаждение осуществляется быстрее за счет большей мощности;
  • очищает, увлажняет и ионизирует нагнетаемый воздух;
  • при функционировании производит довольно низкое шумовое воздействие на окружающих.

Для квартиры с большой площадью или загородного строения приобретают мультисистемы с несколькими внутренними испарителями и одним выносным блоком, что облегчает пользователям весь процесс эксплуатации. К тому же внешний вид коттеджа не портит обилие выносных блоков одинаковой конструкции, но с разным шумовым воздействием.

Устройство и принцип работы кондиционера ничем не отличаются от устройства любой сплит-системы, разница только в специфических нюансах, поэтому дать точный ответ, какая техника лучше справляется с поставленными задачами весьма непросто — каждая из них имеет свои недостатки и преимущества, которые определяют сферу их применения.

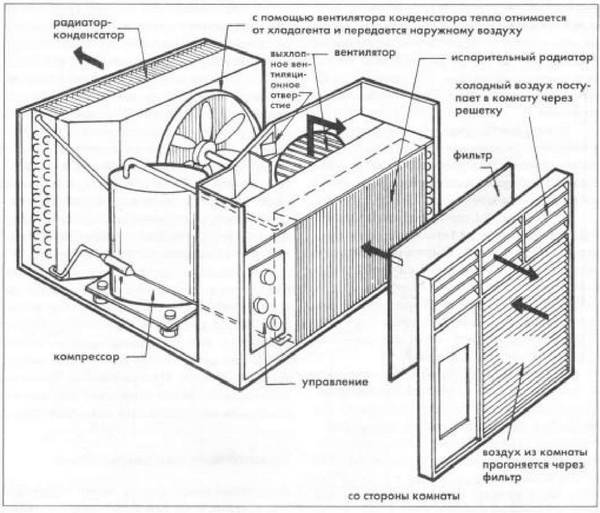

Строение кондиционеров оконного типа отличается своеобразной конструкцией — одна часть их находится внутри, а другая снаружи оконного блока. С моноблочным напольным вариантом они схожи только конструкцией, т. к. все компонента находятся внутри одного корпуса. Работающие детали — вентилятор и компрессор — издают шума больше, чем у сплит-системы, потому что у них эти компоненты находятся в отдельном блоке, расположенном снаружи помещения.

Прежде, чем сделать выбор при покупке такого изделия в свой дом, надо сделать сравнение технических характеристик самых недорогих сплит-систем с аналогичными параметрами напольного или оконного типа устройства — найдется много положительных и негативных нюансов у каждого вида, поэтому сделать окончательный вывод весьма непросто.

Простыми словами о том, как работает кондиционер

2014-07-24 17:48:13

Практически вся современная техника работает от электричества (электросети или аккумулятора) – будь то холодильники, телевизоры, или встроенные пылесосы. Кондиционеры, хотя и не все из них являются бытовыми приборами, тоже работают от электрической сети. У них – непростая задача преобразовать получаемую рабочую энергию в прохладу и комфорт. И они, именно для этого их и проектировали, с этой задачей справляются.

Каков же, собственно, принцип работы кондиционеров?

Мы выяснили, что кондиционер потребляет электричество, но что же делает выходящий из него воздух таким холодным? И где этот воздух берется, кстати, тоже не совсем понятно.
Если спросить, откуда берется этот воздух у несведущего, мы в 9 из 10 ответов получим вариант, согласно которому воздух «всасывается из того большого шумного ящика с вентилятором снаружи» (внешнего блока кондиционера распространенного типа — бытовой настенной сплит-системы). Оставшийся ответ, скорее всего, будет просто «не знаю».

Но, давайте по порядку…

В случае с климатической техникой главную роль играет хладагент. Основываясь на его физико-химических свойствах, а точнее, изменение его давления для преобразования из жидкообразного состояния в пар и обратно, такие климатические устройства как кондиционер, способны разделять в пространстве области с пониженной и повышенной температурой. Такой же принцип работы заложен и в привычном нам холодильнике.

До относительно недавнего времени в кондиционерах, которые продаются на территории СНГ, в основном использовался хладагент R-22 (гидрофтороуглерод HCFC), теперь под влиянием природоохранных законов и общественного мнения производители постепенно переходят на типы хладагентов, не разрушающие озоновый слой Земли, такие как R-410 и R-407.

В системе кондиционирования, в которой заложена только функция охлаждения (многие современные кондиционеры еще и обогревают в холодную погоду), принцип циркуляции хладагента довольно простой. Наружный блок кондиционера, который, как правило, находится снаружи помещения, обеспечивает циркуляцию хладагента в контуре, так как в нем находится компрессор. Прежде чем покинуть наружный блок, хладагент подвергается дросселированию в капиллярной трубке; поэтому, попадая во внутренний блок сплит-системы, он имеет пониженное давление. После дросселирования температура хладагента становится равна 5-10°C, он естественным образом закипает и преобразуется в пар. Спусковым механизмом этого процесса является теплый воздух внутри помещения. Таким образом, воздух помещения охлаждается путем попадания во внутренний блок кондиционера и, прошедши через теплообменник, возвращается опять в помещение с помощью тангенциального вентилятора.

Параллельно парообразный хладагент проходит через компрессор наружного блока, он сжимается за счет работы компрессора, давление и температура (до 50-60°C) повышаются. Далее горячий пар, попадая в наружный блок, охлаждается и преобразуется в жидкость, отдавая свое тепло атмосфере. После конденсатора хладагент уже в жидком виде опять дросселируется, её давление падает, и температура вновь опускается до 5-10°C, жидкость снова начинает закипать в теплообменнике-испарителе, поглощая тепло из охлаждаемого помещения.

Являясь устройством, поддерживающим заданный микроклимат, кондиционер выполняет различные функции — охлаждения, очищения, нагрева воздуха, вплоть до осушения. Но в отличие от остальной техники, выполняющей свои функции при помощи воды, таких, например, как климатические комплексы, кондиционеры работают с влагой, получаемой непосредственно из воздуха.

Что же касается ответа на поставленный ранее вопрос об источнике воздуха, при помощи которого регулируется температура помещения, то ответ на него до недавнего времени был прост — воздух для его охлаждения или нагрева брался непосредственно из помещения, в котором находится внутренний блок кондиционера. Но современные кондиционеры воздуха позволяют не только ионизировать воздух, увеличивать содержание кислорода в воздухе помещения, но и подмешивать наружный воздух, хотя это и требует дополнительных усилий по его обработке.

Вопросы и комментарии (0) — Простыми словами о том, как работает кондиционер

Кондиционеры – принцип работы и разновидности

Содержание

Комментарии

Кондиционер – это устройство, предназначенное для охлаждения помещения, и поддержания внутри него оптимальной для организма человека температуры в наиболее жаркие месяцы года. Эти незаменимые помощники в деле создания комфортной атмосферы в квартирах, домах, офисах и любых других помещениях, становятся все более востребованными в нашей стране. Что не удивительно, ведь даже в условиях ее умеренного климата все чаще случаются длительные жаркие периоды, причем не только летом, но даже весной и осенью. Поскольку покупка и монтаж такого охлаждающего устройства – процессы достаточно затратные, к его выбору необходимо подходить ответственно. Для облегчения этой задачи в данном обзоре максимально подробно описываются – компоненты и принципы работы кондиционеров на охлаждение и обогрев, а также перечисляются все существующие виды кондиционеров



Комплектующие кондиционера и его схема

Изучение основных понятий об охлаждающих устройствах для помещений стоит начать с рассмотрения их основных конструктивных частей. Все кондиционеры состоят из 4-х главных элементов, замкнутых в герметичную сеть фреонопроводов из меди:

  • Компрессора;
  • Конденсатора;
  • Испарителя;
  • Терморегулирующего вентиля.

Закономерно, что наиболее логичный и простой способ соединения всех перечисленных элементов – это размещение их в цельном корпусе, который затем можно установить в месте разграничения внутреннего и наружного воздуха. Эта идея была успешно реализована в прошлом веке, когда появились первые так называемые «оконные кондиционеры», монтируемые непосредственно в оконных проемах. Но, вскоре выяснилось, что их компоновка имеет ряд значительных недостатков, главный из которых – высокий уровень шума. Поскольку изначально такие устройства разрабатывались с целью повышения уровня комфорта в помещении, высокая шумность, а также не слишком удобное расположение моноблочных кондиционеров, мешали их повсеместному распространению. Не говоря уже о том, что они портили интерьеры помещений.

Впрочем, вскоре инженеры нашли решение для всех этих проблем, просто разделив цельный корпус кондиционера на внутренний и внешний блоки. Благодаря этому, за пределы помещения удалось вынести все его компоненты, продуцирующие шум. Новые машины получили название «сплит-систем», от английского split – «разделять». Рассмотрев, как устроен кондиционер современного типа, можно узнать – как он работает?

Принцип работы кондиционера на охлаждение

Способность кондиционеров передавать избыточное тепло воздуха в помещении наружному воздуху, наверняка, заставляла многих задуматься над тем – как такие машины умудряются нарушать Второй закон термодинамики, известный каждому со школьных времен. В соответствии с этим законом, тепло передается от более нагретого тела к менее нагретому. Но как работает кондиционер в квартире? Он отбирает тепло у более охлажденного воздуха внутри, и отдает его сильно разогретому воздуху снаружи. Как же такое возможно? На самом деле, кондиционеры, конечно, не нарушают законов физики, а принцип их работы заключается в способности жидкостей поглощать тепло в процессе испарения, а также выделять его в процессе перехода из газообразного состояния снова в жидкое, то есть – при конденсации. Благодаря этому все существующие кондиционеры и функционируют.

В описанном процессе большую роль играет давление, при котором он происходит. Известно, что температура кипения жидкости всегда прямо пропорциональна давлению. Таким образом, путем изменения давления можно менять и температуру кипения. Например, в результате значительного понижения давления можно спровоцировать закипание воды даже при комфортной для человека температуре 20-25 °С. При этом, из воздуха внутри комнаты будет поглощаться тепло, которое можно отводить наружу. Однако, на практике реализация данного процесса является довольно сложной и невыгодной экономически. Существовал только один выход из этого положения – применение жидкостей с низкими температурами кипения. Наиболее распространенными в охлаждающих машинах веществами являются – аммиак и разные фреоны, температура кипения которых при атмосферном давлении составляет -5 °С.

Рабочий процесс кондиционера стартует в его наружном блоке. Компрессор начинает нагнетать находящийся в газообразном состоянии фреон в теплообменник наружного блока – конденсатор. Одновременно увеличивается давление, что влечет за собой повышение и температуры кипения фреона, в результате чего он переходит из газообразного состояния в жидкое, а сам процесс конденсации сопровождает выделение тепла. А для того, чтобы тепло выделялось еще быстрее, установленный внутри внешнего блока вентилятор постоянно обдувает конденсатор. При этом, проходящий через него воздух также нагревается. После прохождения конденсатора, жидкий фреон под высоким давлением поступает в термо-вентиль, необходимый для снижения давления. Когда оно уменьшается, снижается и температура кипения фреона, благодаря чему он закипает и испаряется в конденсаторе.

В процессе испарения фреон поглощает отобранное у воздуха в помещении тепло, а он сам направляется к вентилятору внутреннего блока для обдува конденсатора. Соответственно, находящийся в помещении воздух постепенно охлаждается. Затем находящийся в газообразном состоянии фреон под низким давлением поступает к компрессору, и весь цикл повторяется снова. Описанный принцип является универсальным для всех машин такого класса, вне зависимости от их типа, модификации, мощности или производителя. Более того, благодаря используемым технологиям, современные кондиционеры способны работать не только на охлаждение, но и на обогрев. Но, их применение в качестве нагревателей требует знания важных нюансов и условий этого процесса. Поэтому далее мы попробуем найти точный ответ на вопрос – как кондиционер работает на обогрев?

Принцип работы кондиционера на обогрев

Возможная работа кондиционера зимой на обогрев неразрывно связана с техническими характеристиками каждой конкретной модели, указанными в паспорте. Для большинства сплит-систем допустимый диапазон температур для нормальной работы в режиме обогрева составляет от -5 до +25 °С. Это значит, что при более низких температурах применять кондиционер в качестве обогревателя категорически запрещается, поскольку это может привести к его быстрой поломке. Действительно, большинство моделей бытовых кондиционеров теряет заявленную теплопроизводительность при температуре ниже -5 °С, которая постепенно понижается до нуля. Более того, важно знать – что такие устройства, за редким исключением, вообще конструктивно не рассчитаны на использование при температуре ниже 0 °С, поскольку это негативно сказывается на их долговечности.

Дело в том, что растворенное в хладагенте масло способно эффективно смазывать движущиеся элементы компрессора только в том диапазоне температур, который прописан в паспорте кондиционера. Несложно догадаться, что работа при более низких температурах будет приводить к быстрому износу компрессора, и в коночном итоге – к его поломке. Стоит отметить, что некоторые недобросовестные продавцы иногда заявляют, что работа кондиционера зимой на обогрев будет безопасной, если дополнительно установить на него устройство зимнего пуска, также известное как низкотемпературный комплект, состоящий из трех компонентов, описанных ниже. Однако, такие заявления абсолютно неправдивы, и являются, или признаком некомпетентности продавцов, или обыкновенной ложью.

Первый из компонентов зимнего пуска – это нагреватель картера компрессора, который позволяет подогревать масло и предотвращает его загустевание. Второй – это электрический кабельный нагреватель дренажа, который монтируется внутри наружного участка дренажного трубопровода, что предотвращает образование в нем ледяной пробки. Третий, и главный – это замедлитель скорости вращения вентилятора внешнего блока. Данное устройство представляет собой микропроцессорный контроллер, замедляющий внешний вентилятор с целью предотвращения сильного переохлаждения и обмерзания конденсатора. Задача данных устройств – расширение диапазона рабочих температур агрегата, чтобы он мог работать зимой на охлаждение. Для чего нужна работа кондиционера зимой на холод? Например, для охлаждения серверных, оборудование которых выделяет очень много тепла.

Тем, не менее, для желающих использовать свои охладители зимой в режиме обогрева есть ихорошие новости. Несколько известных производителей, в частности – Mitsubishi Electric и Daikin выпускают инверторные кондиционеры, способные не только эффективно охлаждать, но и прогревать помещения при наружных температурах до -25 °С. Более того, использование этого метода обогрева в квартирах окажется еще и выгодным, так как инверторные агрегаты имеют очень высокий коэффициент EER, показывающий соотношение выделяемого тепла к затрачиваемой электроэнергии, и превышающий 4. Это значит, что затратив только 250 Вт электроэнергии, можно получить более 1 кВт тепла. Впрочем, это не значит, что стоит проектировать систему отопления загородного дома на основе кондиционеров. Ведь, если температура снаружи здания опустится ниже -25 °С – использовать их никак не получиться.

Классификация кондиционеров

Разобравшись с принципами работы бытовых кондиционеров на холод и тепло, можно, наконец, ознакомиться с существующими модификациями данных устройств, в которых эти принципы задействованы. На современном рынке присутствуют многочисленные разновидности кондиционеров, каждая из которых имеет свои достоинства и недостатки. Все они подробно рассматриваются ниже.

В зависимости от конструкций, все бытовые кондиционеры подразделяются на два вида:

  • Моноблочные;
  • Сплит-системы.

В свою очередь, классификация обоих данных видов выглядит так:

  1. Моноблочные кондиционеры– это охлаждающие и обогревающие машины, все элементы которых находятся в монолитных корпусах разных размеров. Они могут монтироваться стационарно и быть транспортабельными, а также обладать разным диапазоном мощностей. Несколько десятилетий назад абсолютно все кондиционеры имели моноблочные конструкции, которые легко обслуживать и также несложно переносить на новые места работы – при необходимости. И хотя сейчас производство классических моделей значительно сократилось по объективным причинам, появилось абсолютно новая модификация охладителей-моноблоков – настенные кондиционеры без внешнего блока, удобство которых позволяет спрогнозировать их успешное распространение. Всего моноблочные кондиционеры подразделяются на 3 типа:
  • Оконные кондиционеры– в полном соответствии со своим названием, монтируются в отверстия в окнах или в тонких стенах таким образом, чтобы задние части их корпусов выходили на улицу. Хотя такие устройства считаются отчасти устаревшими, они до сих пор производятся некоторыми компаниями и пользуются спросом среди покупателей из-за простоты монтажа, меньшего количества фреона в их системах, а также более низкой стоимости – по сравнению со сплит-системами. Однако, их недостатки также довольно существенны – это высокий уровень шума, уменьшение застекленной площади оконного проема, а также неэстетичность стоящего прямо в окне довольно крупного устройства. Панели управления данных аппаратов, в большинстве случаев, размещаются на лицевых частях их корпусов;
  • Мобильные кондиционеры– также называемые переносными, они представляют собой колоннообразные моноблоки, которые не монтируются стационарно, а могут легко перемещаться внутри помещений, а также транспортироваться за их пределы. Главное преимущество такого устройства – простота монтажа, для выполнения которого его нужно только подключить к розетке, а также вывести гибкую трубку для отвода горячего воздуха наружу через окно, форточку или отверстие в стене. Помимо охлаждения, некоторые модели переносных кондиционеров могут также нагревать воздух и дополнительно очищать его от пыли при помощи встроенных фильтров и даже ионизаторов. А их недостатки заключаются в более низкой, по сравнению со сплит-системами эффективности, а также в том, что они занимают много места на полу;
  • Настенные кондиционеры без внешнего блока – стали самым современным типом охладителей, воплотившем в себе новейшие технологии и отменную продуманность. Эти машины представляют собой моноблоки, которые можно разместить в любом месте на наружной стене, в которой всего лишь необходимо просверлить два отверстия. Через эти отверстия наружу выводятся два патрубка – для подачи и отвода воздуха. Хотя размеры настенного кондиционера без внешнего блока несколько превышают габариты внутреннего блока сплит-системы, он достаточно компактен и отлично смотрится на стене. Преимущества такого агрегата очевидны – простота монтажа и эстетичность фасада, не испорченного наружным блоком. А недостатки – это только повышенная по сравнению со «сплитами» шумность и высокая стоимость.
  1. Сплит-системы– самый популярный на данный момент вид кондиционеров, состоящих из внутреннего и наружного блоков. Первый монтируется внутри помещения, а второй – вне его. Оба блока соединяются между собой при помощи покрытых теплоизоляционным материалом медных трубок, внутри которых циркулирует фреон. За счет малой толщины их можно легко спрятать внутри стен, подвесных потолков, других строительных конструкций или в декоративных коробах. Помимо стандартных функций охлаждения и обогрева, сплит-кондиционеры могут регулировать уровень влажности в помещении, убирая избыточную влагу. Кроме того, благодаря встроенным фильтрам, они очищают воздух от крупнодисперсной пыли, части бактерий и посторонних запахов. Сплит-системы подразделяются на 7 типов:
  • Настенные сплит-системы– состоят из внутреннего испарительного и внешнего компрессорно-конденсаторного блоков. Внутренний блок монтируется на вертикальной стене в помещении – под потолком. В свою очередь, наружный блок устанавливается при помощи специальных креплений на наружной стене, или без них – на любой подходящей горизонтальной поверхности. Производительность большинства сплит-систем настенного типа находится в пределах от 1,5 до 10 кВт. Их главные преимущества заключаются в относительно низком уровне шума и том, что они не занимают полезное место внутри помещения. Что касается недостатков настенных кондиционеров, то это – сложность монтажа, который могут выполнить только специалисты, а также нужда в периодической очистке и техобслуживании;
  • Напольно-потолочные сплит-системы– конструктивно максимально похожи на свои исключительно настенные аналоги. Единственное их крупное отличие заключается в строении внутреннего блока, который можно монтировать, как под потолком, так и на полу. Мощность продуцирования холода и тепла у сплит-систем напольно-потолочного типа несколько больше, чем у настенных, и, в среднем, составляет от 3 до 12 кВт. А их панели управления могут располагаться, как на пультах, так и не непосредственно на внутренних блоках. Что касается достоинств и недостатков напольно-потолочных кондиционеров, то они полностью идентичны настенным, с той лишь разницей, что при размещении на полу, в помещении нужно предусмотреть достаточно свободного места для монтажа внутреннего охлаждающего блока;
  • Колонные сплит-системы– представляют собой крупногабаритные и мощные машины, имеющие колонноподобные конструкции внутренних блоков. По этой причине последние устанавливаются на полу в больших помещениях, нуждающихся в быстром и эффективном охлаждении воздуха. Соответственно, сплит-системы колонного типа чаще всего применяют в залах ресторанов, гостиниц, административных зданий, офисных и конференц-центров, и не только. А управление ими производится при помощи пультов и встроенных интерактивных панелей. Помимо низкого уровня шума, основным достоинством колонных кондиционеров является возможность быстро охлаждать большие площади. А их небольшой недостаток, помимо заметности в интерьере – это относительно высокое энергопотребление;
  • Кассетные сплит-системы– предназначены для монтажа в помещениях средних и крупных размеров с подвесными потолками, в которые встраивают внутренние блоки таких устройств. Особенностью данных машин является возможность равномерно охлаждать или обогревать определенную площадь сразу в четырех направлениях. Для этого во внутренние блоки сплит-систем кассетного типа встраивают специальные жалюзи, положение которых можно менять при помощи дистанционного пульта управления. Самое ценное достоинство этих устройств – минимальная заметность, благодаря которой они не портят интерьер помещения, обеспечивая при этом его эффективное охлаждение или обогрев. Ну и недостаток кассетных кондиционеров закономерен, и заключается в сложности монтажа прямо в подвесной потолок;
  • Мультисплит-системы– слово «мульти» в этом названии означает, что к одному внешнему блоку кондиционера подключаются сразу несколько внутренних, а именно – от 2 до 5 штук. При этом, последние могут быть разных модификаций и мощностей. В этом заключается единственное существенное отличие данных устройств от обыкновенных «сплит-аналогов». Основной плюс систем-мультисплит – экономия места на фасадах зданий, которые не приходится портить большим количеством наружных блоков. А это очень важно, например – для памятников архитектуры, строений со стеклянными фасадами, и не только. Недостатки мультисплит-кондиционеров также очевидны – это высокая стоимость, а также трудоемкий монтаж, при котором необходимо разводить по помещениям многочисленные коммуникации;
  • Мультисплит-система типа «конструктор»– предполагает возможность подключения к одному наружному блоку целой комбинации внутренних, которые подбираются с учетом объемов помещений, которые они будут обслуживать. Применение таких агрегатов дает возможность постоянно экономить электроэнергию при условии, что большая часть отдельных помещений имеют небольшие размеры. Дело в том, что для охлаждений комнаты в 10 м2более чем достаточно мощности охладителя в 1 кВт. Установить кондиционер с такой производительностью как раз легко – при условии использования мультисплитов типа «конструктор». В то время как минимальная мощность стандартных настенных одинарных сплит-систем составляет от 1,8 до 2,2 кВт, что определенно нецелесообразно с экономической точки зрения;
  • Канальные сплит-системы– отличаются от прочих аналогов тем, что все их конструкции, размещаемые внутри помещения, скрываются за элементами стен или подвесными потолками. В том же межпотолочном пространстве монтируются и подключенные к ним теплоизолированные сети воздуховодов, распределяющие холодный или теплый воздух по всей комнате, или по нескольким комнатам сразу. Также сплит-системы канального типа способны транспортировать в помещения воздух непосредственно с улицы. Однако, при всех этих плюсах, канальные кондиционеры невозможно установить без предварительного выполнения проектных работ и расчета оптимального сечения воздуховодов. Дело в том, что при помощи канального кондиционера можно установить желаемую температуру только в помещении, где находится его внутренний блок. В остальных помещениях она будет регулироваться уже посредственно, и если диаметры воздуховодов окажутся неподходящими – контроль микроклимата окажется проблематичным. И решить эту проблему без дорогостоящей электронной автоматизированной системы управления кондиционером, автоматически выставляющей температуру, будет почти невозможно.

Потребляемая кондиционерами мощность

В завершение нашего обзора нельзя кратко не упомянуть о серьезной выгоде использования современных кондиционеров. Действительно, почти все эти машины имеют чрезвычайно высокие показатели энергоэффективности. Так, потребляемое ими количество электроэнергии позволяет, в среднем, произвести в 3 раза большую мощность охлаждения или обогрева. Это значит, что на 1 кВт затраченного электричества приходится 2,5-3 кВт выделенного холода или тепла. Поэтому стандартный бытовой кондиционер мощностью охлаждения 2 кВт потребляет, приблизительно, 600-700 Вт электроэнергии, и без проблем подключается к обыкновенной розетке. Еще более выгодным оказывается применение инновационных инверторных кондиционеров, способных, как уже было упомянуто, продуцировать более 4 кВт холода или тепла, затратив только 1 кВт электричества. И эти показатели продолжают совершенствоваться.



Как работает кондиционер. Принцип его работы

Кондиционер — это устройство, поддерживающее оптимальные климатические условия в помещении. Он может располагаться в квартире, офисе, автомобиле. Кондиционеры предназначаются для охлаждения и, сейчас все чаще, для нагрева воздуха, а также они очищают помещение от частиц пыли, вредных примесей, вирусов и бактерий. Некоторые модели могут выполнять функцию ионизации воздуха. Кондиционирующие устройства давно стали частью нашей повседневной жизни, однако только немногие пользователи понимают их устройство и принцип работы.

Как устроен кондиционер

Сплит-система вырабатывает тепло или холод за счет протекания термодинамических процессов внутри замкнутого газового контура. Хладагентом в системе выступает газ фреон. Благодаря своим технологическим свойствам, фреон, при помощи компрессора, системы медных трубок и теплообменников, способен «отбирать» излишнее тепло внутри помещения и передавать его на улицу. Когда кондиционер работает в режиме теплового насоса, фреон наоборот отбирает тепло у наружного воздуха и передает его вовнутрь помещения.

Бытовое кондиционирующее устройство состоит из двух агрегатов — наружного и внутреннего блоков, сообщающихся между собой при помощи межблочных коммуникаций. Принцип работы кондиционера строится на переносе тепла за пределы закрытого помещения. Эту функцию выполняет холодильный контур устройства, состоящий из двух теплообменников — испарителя, расположенного во внутреннем блоке, и конденсатора, находящемся в наружном блоке. Испаритель охлаждает воздух, удаляя тепло из помещения, а конденсатор отдает его во внешнюю среду.

Ключевым для функционирования устройства является фреон — специальный хладагент, который, в зависимости от заданного температурного режима, либо поглощает теплый воздух, либо отдает его. В процессе работы он постоянно меняет свое агрегатное состояние, обеспечивая полноценную работу устройства.

Как работает кондиционер

Независимо от модели все сплит-системы состоят из нескольких главных компонентов, в числе которых:

  • компрессор — сжимает хладагент, поддерживая его циркуляцию по холодильному контуру;
  • воздушный теплообменник наружного блока — обеспечивает переход вещества из газообразной фазы в жидкую;
  • воздушный теплообменник внутреннего блока — обеспечивает испарение фреона и его превращение из жидкости в газ;
  • капиллярная трубка — усиливает давление вещества в области высокого давления и понижает в области низкого;
  • вентилятор — направляет воздушные потоки, обеспечивая обдувание теплообменников.

Работа кондиционера на обогрев

Современные модели систем кондиционирования предназначены не только для своей традиционной задачи — охлаждения воздуха, но и для обогрева помещения. Работа устройства на обогрев идентична процессу охлаждения.

Если при охлаждении воздуха сплит-система перемещает тепло из помещения на улицу, то при обогреве все происходит наоборот: клапан, располагающийся во внешнем блоке прибора, направляет фреон в противоположном направлении. Теплообменники меняются местами, вентиляторы и компрессор переносят тепло внутрь обогреваемой комнаты.

Большинство кондиционирующих устройств рассчитано на работу в режиме обогрева при температуре от -7 до +25°С, хотя некоторые модели (это инверторные кондиционеры и тепловые насосы) допускается эксплуатировать при -15°С и даже при -30°С за окном.

Работа кондиционера на охлаждение

Охлаждать воздух является основной функцией кондиционирующего устройства. Работа кондиционера на охлаждение состоит из следующих фаз:

  1. Процесс охлаждения воздуха начинается во внешнем блоке устройства, где содержится фреон в состоянии газа.
  2. Затем вещество транспортируется в компрессор, в котором под давлением сжимается до 20 атмосфер и прогревается до 70-90°С.
  3. После этого хладагент поступает в воздушный теплообменник наружного блока для охлаждения и превращается в жидкость.
  4. Фреон подается в терморегулирующий вентиль, где давление понижается и газ начинает нагреваться, доходя до кипения и испаряясь.
  5. В испарителе жидкий холодный фреон соприкасаясь с теплым воздухом вскипает и в теплообменнике образуется большое количество холода. Воздух, проходит через теплообменник, кондиционируется и подается в помещение с нужной температурой. Далее фреон превращается в горячий газ и поступает на конденсатор, где с помощью вентилятора наружного блока охлаждается, отдавая тепло в окружающее пространство. Благодаря компрессору цикл постоянно повторяется.

Первые признаки поломки в работе кондиционера

Внимательное отношение к кондиционеру поможет вовремя выявить и устранить неполадку, тем самым избежав дорогостоящего ремонта или необходимости покупать новое устройство.

Первые признаки, что системе кондиционирования требуется ремонт:

  • Преждевременное выключение.  Если агрегат быстро отключается, не охлаждая или не нагревая воздух до заданных значений, это может говорить о проблемах с конденсатором или терморегулятором.
  • Обмерзание. Появление инея во внутреннем блоке свидетельствует о значительной утечке фреона. Причиной этому может быть некачественная развальцовка или неправильная установка самого прибора.
  • Вытекание воды. Если из кондиционера капает вода, это говорит о засорении дренажного канала или о обмерзании испарителя. Если прочистить дренажный канал можно самостоятельно, то во втором случае не обойтись без квалифицированной помощи мастера.
  • Прибор неправильно реагирует на команды пульта. Эта проблема может свидетельствовать о неполадках с электроникой или электропроводкой, а также указывать на то, что из строя вышел пульт управления.
  • Кондиционер не доводит температуру до нужных значений. Если устройство длительно работает, но не может справиться с задачей нагрева/охлаждения, причина, скорее всего, заключается в неисправности компрессора или электроники.
  • Неприятный запах. Если устройство выделяет запах сырости или горелой проводки, не следует надолго откладывать вызов мастера. Проблемы с проводкой могут привести к замыканию, поэтому кондиционер следует немедленно выключить. При поражении внутреннего блока плесенью понадобится обработка специальными антисептическими средствами, уничтожающими плесневые бактерии.

Важно помнить, что основными причинами большинства поломок является утечка фреона и загрязненность устройства, поэтому любой кондиционер независимо от модели нуждается в регулярном сервисном обслуживании.

Вывод

Кондиционер — важное устройство, которое позволяет поддерживать оптимальный микроклимат и создавать комфортные условия в помещении. Каждому владельцу этого технологически сложного устройства необходимо знать, как устроен принцип его работы. Это поможет использовать прибор более рационально, избежать поломок и эксплуатировать максимально длительно.

Во время эксплуатации кондиционера необходимо придерживаться правил, указанных производителем, а при первых признаках поломки — вызвать мастера. Специалист проведет диагностику оборудования, укажет на причины неисправности и выполнит качественный ремонт.



Как работает мобильный кондиционер

Как работает мобильный кондиционер

Мобильный кондиционер – это моноблочный агрегат, предназначенный для охлаждения (Или нагрева для кондиционеров, оснащенных функцией теплового насоса) воздуха внутри кондиционируемого помещения. Функцию охлаждения воздуха выполняет холодильный контур, размещенный в кондиционере.

Принцип работы мобильного кондиционера

На рисунке №1 показана схема работы мобильного кондиционера. Как видно из схемы, центробежный вентилятор, расположенный в верхней части кондиционера, организует циркуляцию воздуха, находящегося внутри помещения через теплообменник испарителя холодильного контура. Пройдя через теплообменник испарителя, кондиционируемый воздух охлаждается. При работе холодильного контура мобильного кондиционера также выделяется тепло, удаляемое на улицу через воздуховод, соединенный с отверстием в оконном проеме. В целом принцип работы мобильного кондиционера основан на переносе тепла из кондиционируемого воздуха в воздух, выводимый из помещения на улицу.  Подробно принцип работы холодильного контура представлен ниже.

Схема работы мобильного кондиционера

Функциональные элементы мобильного кондиционера

На рисунке №2 показана конструкция и размещение функциональных элементов мобильного кондиционера. Как было сказано ранее, главным функциональным элементом мобильного кондиционера является холодильный контур, который предназначен для охлаждения воздуха, внутри кондиционируемого помещения. В состав холодильного контура входит компрессор, два теплообменника – испаритель и конденсатор, расширительное устройство – капиллярная трубка.

Вентилятор, расположенный в верхней части мобильного кондиционера предназначен для организации циркуляции кондиционируемого воздуха через теплообменник испарителя холодильного контура.

Вентилятор, расположенный в нижней части мобильного кондиционера предназначен для организации циркуляции воздуха через теплообменник конденсатора, а также для удаления нагретого воздуха на улицу.

Воздуховод соединен c отверстием в оконном проеме и предназначен для удаления воздуха, нагретого конденсатором из помещения.

Пульт управления предназначен для управления работой мобильного кондиционера.

Конструкция мобильного кондиционера

Функциональные элементы мобильного кондиционера

Рисунок №2 Конструкция и расположение функциональных элементов мобильного кондиционера.

1) Корпус. 2) Компрессор. 3) Воздухо-распределительная решетка с воздушными жалюзями, через которую охлажденный воздух поступает в помещение. 4) Теплообменник конденсатора. 5) Вентилятор, организующий циркуляцию воздуха через конденсатор и вывод его на улицу. 6) Электродвигатель вентилятора. 7) Теплообменник испарителя. 8) Решетка, через которую кондиционируемый воздух поступает в теплообменник испарителя. 9) Вентилятор, организующий циркуляцию кондиционируемого воздуха через теплообменник испарителя. 10) Электродвигатель вентилятора. 11) Воздушная решетка, через которую осуществляется удаление воздуха. Решетка соединена с воздуховодом. 12) Воздуховод, через который осуществляется удаление воздуха из помещения. 13) Воздушный обратный клапан.

Как работает холодильный контур мобильного кондиционера

На рисунке №3 представлена упрещенная схема холодильного контура мобильного кондиционера

Как работает холодильный контур оконного кондиционера продолжение

Охлаждение и нагрев воздуха производится за счет действия термодинамического процесса в холодильном контуре мобильного кондиционера. Как и в любом другом холодильном контуре, рабочим веществом является фреон. Термодинамический процесс включает две составляющие – испарение и конденсация фреона. Испарение фреона происходит в теплообменнике испарителя, а конденсация – в теплообменнике конденсатора. При испарении, то-есть при переходе из жидкого в газообразное состояние – фреон охлаждает теплообменную поверхность испарителя. При конденсации (При переходе из газообразного состояния в жидкое) происходит обратный процесс – фреон нагревает теплообменную поверхность конденсатора.

Основным устройством холодильного контура является расширительное устройство – капилярная трубка. Капилярная трубка имеет малое пропускное сечение по отношению к другим элементам холодильного контура подобно горлышку от бутылки. Компрессор создает до капиллярной трубки  (В зоне конденсации, включающей теплообменник конденсатора) высокое давление, а после капиллярной трубки (В зоне испарения, включающей испаритель) низкое давление. На рисунке №3 зона конденсации выделена красным цветом, в то время как зона испарения – синим.

Центробежный вентилятор, организуя циркуляцию воздуха, через теплообменник конденсатора охлаждает последний.  (При этом воздух нагревается и выводится на улицу). При охлаждении, фреон, находящийся в теплообменнике конденсатора под высоким давлением начинает конденсироваться (Переходит из газообразного состояния в жидкое), отдавая тепло воздуху, выводимому из помещения. Далее фреон поступает из теплообменника конденсатора, по фреонопроводу в капиллярную трубку и далее в  зону низкого давления. После капиллярной трубки, в зоне низкого давления происходит резкое падение давления, а следовательно и температуры фреона. Температура фреона, поступающего в теплообменник испарителя ниже его температуры кипения.  (В зависимости от марки, используемого в оконном кондиционере хладагента, его температура на входе испарителя может различаться.  В любом случае температура хладагента ниже температуры кипения.)  Центробежный вентилятор, создавая циркуляцию кондиционируемого воздуха, через теплообменник испарителя  нагревает последний. Попадая в теплообменник испарителя, фреон, нагреваемый кондиционируемым воздухом  начинает кипеть и испаряться (Переходя из жидкого состояния в газообразное).  При этом фреон поглощает  тепловую энергию кондиционируемого воздуха, охлаждая его. Далее фреон попадает в компрессор и процесс повторяется.

Информация взята с сайта www.ecvest.ru


Как работают кондиционеры

Кондиционеры бывают разных форм и размеров, но все они работают в одном и том же качестве. Кондиционер обеспечивает холодный воздух в вашем доме или замкнутом пространстве, фактически удаляя тепло и влажность из воздуха в помещении. Он возвращает охлажденный воздух в помещение и передает нежелательное тепло и влажность наружу. Стандартный кондиционер или система охлаждения использует специальный химикат, называемый хладагентом, и состоит из трех основных механических компонентов: компрессора, змеевика конденсатора и змеевика испарителя.Эти компоненты работают вместе, чтобы быстро преобразовать хладагент из газа в жидкость и обратно. Компрессор повышает давление и температуру газообразного хладагента и отправляет его в змеевик конденсатора, где он превращается в жидкость. Затем хладагент возвращается в помещение и попадает в змеевик испарителя. Здесь жидкий хладагент испаряется и охлаждает внутренний змеевик. Вентилятор продувает воздух в помещении через холодный змеевик испарителя, где тепло внутри дома поглощается хладагентом.Затем охлажденный воздух циркулирует по всему дому, а нагретый испарившийся газ отправляется обратно в компрессор. Затем тепло выделяется в наружный воздух, когда хладагент возвращается в жидкое состояние. Этот цикл продолжается, пока ваш дом не достигнет желаемой температуры.

Этот рисунок, результат новаторского проекта Уиллиса Кэрриера, был представлен Sackett & Wilhelms 17 июля 1902 года и лег в основу изобретения, которое изменило мир, — первой современной системы кондиционирования воздуха.

Процесс кондиционирования воздуха

Во многих домах в Северной Америке используются кондиционеры сплит-системы, которые часто называют «центральным кондиционированием воздуха». Системы кондиционирования воздуха состоят из ряда компонентов и делают больше, чем просто охлаждают воздух внутри. Они также могут контролировать влажность, качество воздуха и воздушный поток в вашем доме. Итак, прежде чем мы ответим на вопрос о том, как работают кондиционеры, будет полезно узнать, что составляет типичную систему.

Что такое Central Air?

Типичная система кондиционирования воздуха, часто называемая «центральным кондиционированием воздуха» или «сплит-системой кондиционирования воздуха», обычно включает в себя следующее:

  • термостат, контролирующий работу системы
  • Наружный блок с вентилятором, змеевиком конденсатора и компрессором
  • внутренний блок (обычно печь или фанкойл), в котором размещается змеевик испарителя и вентилятор для циркуляции охлажденного воздуха
  • Медная трубка, по которой хладагент течет между внутренним и наружным блоками
  • — расширительный клапан, регулирующий количество хладагента, поступающего в змеевик испарителя
  • Воздуховод, позволяющий воздуху циркулировать из внутреннего блока в различные жилые помещения и обратно во внутренний блок

Источник: U.S. Министерство энергетики — Energy Saver 101 Инфографика

В самом простом описании процесс кондиционирования воздуха включает в себя два действия, которые происходят одновременно: одно внутри дома, а другое — вне дома.

  1. Внутри дома (иногда называемого «холодной стороной» системы) теплый воздух в помещении охлаждается, когда он проходит через холодный охлаждающий змеевик, заполненный хладагентом. Тепло из воздуха в помещении поглощается хладагентом, когда хладагент превращается из жидкости в газ.Охлажденный воздух возвращается в дом.
  2. Вне дома (иногда называемый «горячей стороной» системы) газообразный хладагент сжимается перед тем, как попасть в большой змеевик наружного блока. Тепло выделяется наружу, когда хладагент снова превращается в жидкость, и большой вентилятор втягивает наружный воздух через наружный змеевик, отклоняя тепло, поглощаемое из дома.

Результатом является непрерывный цикл удаления тепла и влажности из воздуха в помещении, возврата холодного воздуха в дом и выхода тепла и влажности из дома.

Как работает система кондиционирования воздуха — более подробно

Теперь, когда у вас есть базовое представление о том, как работают кондиционеры, давайте копнем немного глубже и опишем весь процесс.

Термостат, который обычно устанавливается на стене в центре дома, контролирует и регулирует температуру воздуха в помещении. Процесс охлаждения начинается, когда термостат определяет, что температура воздуха необходимо понизить, и посылает сигналы компонентам системы кондиционирования воздуха как внутри, так и снаружи дома, чтобы начать работу.Вентилятор внутреннего блока втягивает горячий воздух из дома через воздуховоды возвратного воздуха. Этот воздух проходит через фильтры, в которых собирается пыль, ворс и другие частицы, переносимые воздухом. Затем отфильтрованный теплый воздух в помещении проходит через холодный змеевик испарителя. По мере того как жидкий хладагент внутри змеевика испарителя превращается в газ, тепло из воздуха в помещении поглощается хладагентом, таким образом охлаждая воздух, когда он проходит по змеевику. Затем нагнетательный вентилятор внутреннего блока нагнетает охлажденный воздух обратно через воздуховоды дома в различные жилые помещения.

Газообразный хладагент выходит из дома по медной трубке и попадает в компрессор кондиционера снаружи. Представьте компрессор как большой электрический насос. Компрессор сжимает газообразный хладагент и направляет хладагент в змеевик конденсатора наружного блока. Большой вентилятор втягивает наружный воздух через змеевик конденсатора, позволяя воздуху поглощать тепловую энергию из дома и выпускать ее наружу. Во время этого процесса хладагент снова превращается в жидкость.Затем он проходит по медной трубке обратно во внутренний блок, где проходит через расширительное устройство, которое регулирует поток хладагента в змеевик испарителя. Затем холодный хладагент поглощает больше тепла из воздуха в помещении, и цикл продолжается.

Типы кондиционеров

Как видите, вопрос «как работают кондиционеры» может привести к очень простому или очень сложному объяснению. То же самое и с описанием типов кондиционеров. А поскольку внутренние жилые помещения бывают самых разных форм и размеров, от сегодняшних новых крошечных домов до микрорайонов площадью 30 000 квадратных футов, системы кондиционирования воздуха также доступны в различных стилях и конфигурациях.Существует три основных типа кондиционера: сплит-система, компактный кондиционер и бесканальный кондиционер. У каждого из них есть свои специализированные применения, но все они, по сути, делают одно и то же — создают прохладу в вашем доме. Тип системы охлаждения, который лучше всего подходит для вас, зависит от вашего географического положения, размера и физических ограничений вашего дома, а также от того, как вы его используете.

Кондиционер сплит-системы

Сплит-система

предлагает наиболее распространенный ответ на вопрос «что такое система кондиционирования?» Эти системы включают в себя как внутренний, так и наружный блоки.Внутренний блок, обычно печь или фанкойл, включает змеевик испарителя и нагнетательный вентилятор (кондиционер), который обеспечивает циркуляцию воздуха по всему дому. Наружный блок содержит компрессор и змеевик конденсатора.

Кондиционеры со сплит-системой

имеют множество опций, включая базовые одноступенчатые системы, более тихие и более эффективные двухступенчатые системы и самые тихие и энергосберегающие многоступенчатые системы. Кондиционер сплит-системы обеспечивает постоянный и надежный контроль температуры во всем доме.А поскольку в системе используются фильтры в воздухообрабатывающем аппарате, она может очищать ваш воздух, пока охлаждает его.

Автономный кондиционер

Комплексные системы — это комплексные решения, которые также отвечают на вопрос «что такое система кондиционирования?» Комплексные системы содержат змеевик испарителя, нагнетательный вентилятор, компрессор и змеевик конденсации — все в одном устройстве. Они хорошо работают, когда на чердаке или в чулане недостаточно места для внутреннего блока кондиционера сплит-системы. Они также являются хорошим выбором в тех областях, где предпочтительна установка на крыше.Как и сплит-системы, комплексные системы забирают теплый воздух из дома через возвратные воздуховоды в секцию змеевика испарителя. Воздух проходит через змеевик испарителя, а более холодный воздух возвращается в дом через приточные воздуховоды. И, как и в сплит-системе, нежелательное тепло отводится наружу через змеевик конденсатора.

Пакетные системы также предлагают множество вариантов для повышения энергоэффективности. Они доступны в двухступенчатых системах и одноступенчатых системах.Модели с более высокой эффективностью включают многоскоростные нагнетательные вентиляторы. В США комплектные системы наиболее распространены на юге и юго-западе страны.

Бесконтактный кондиционер

Бесканальные системы не считаются системами центрального кондиционирования воздуха, потому что они обеспечивают охлаждение определенных, целевых областей в доме. Они требуют менее инвазивной установки, потому что, как следует из их названия, они не полагаются на воздуховоды для распределения охлажденного воздуха. Как и сплит-системы, бесканальные системы включают в себя наружный блок и, по крайней мере, один внутренний блок, соединенные медными трубками для хладагента.В бесканальной системе каждый внутренний блок предназначен для подачи холодного воздуха только в комнату, в которой он установлен. Внутренний блок можно установить на стене, на потолке или на полу. Некоторые бесканальные системы могут включать в себя несколько внутренних блоков, подключенных к одному наружному блоку. Независимо от количества внутренних блоков работа аналогична сплит-системе. Внутренний блок содержит змеевик испарителя и вентилятор для нагнетания теплого воздуха из комнаты через холодный змеевик испарителя, а затем возвращает более холодный воздух обратно в комнату.Хладагент проходит по медным трубкам к наружному блоку, где расположены компрессор и змеевик конденсатора. Тепло изнутри отводится через змеевик наружного конденсатора. Хладагент возвращается во внутренний блок, и цикл продолжается.

Эти гибкие системы обеспечивают максимальный комфорт в помещениях, где размещены внутренние блоки. Они также действуют как система зонирования, предлагая индивидуальный контроль температуры в каждой отдельной комнате. Например, если вам нужен более прохладный домашний офис, но теплая спальня, установите в каждой комнате по воздуховоду.Теперь вы можете установить разную температуру в каждой зоне в зависимости от ваших потребностей.

Независимо от того, какой тип системы работает в вашем доме или собственности, знать ответ на вопрос «как работают кондиционеры?» может помочь вам выбрать наиболее разумную систему. И это позволит вам лучше понять варианты выбора, которые предлагает ваш подрядчик по ОВК.

Как работает кондиционер?

Фотография любезно предоставлена ​​Shutterstock

Вы знаете, что ваша система кондиционирования воздуха сохраняет прохладу в вашем доме или офисе в жаркие летние месяцы, но задумывались ли вы, как она работает? Один интересный факт, о котором вы можете не знать, заключается в том, что ваш кондиционер и холодильник работают в основном одинаково.Разница в том, что ваш холодильник охлаждает небольшое изолированное пространство, а кондиционер поддерживает комфортную температуру в вашем доме, офисе или коммерческом помещении.

Кондиционеры являются частью центральной системы отопления и охлаждения, которая забирает тепловую энергию извне и передает ее.

Проще говоря, кондиционер как в доме, так и на предприятии — это система центрального отопления и охлаждения, которая подает холодный воздух через воздуховоды из листового металла за счет процесса, который вытягивает теплый воздух внутри, удаляя его тепло, которое заменяется более прохладный воздух.

Весь процесс создания комфортной температуры воздуха в вашем доме основан на очень простом научном принципе, а остальное достигается механическими средствами. Давайте наглядно посмотрим, как кондиционер работает для охлаждения вашего дома.

Процесс охлаждения вашего дома с помощью AC

В вашем кондиционере используются химические вещества, которые быстро превращаются из газа в жидкость и обратно. Эти химические вещества передают тепло от воздуха внутри вашей собственности к воздуху снаружи.

Блок переменного тока состоит из трех основных частей. Это компрессор, конденсатор и испаритель. Компрессор и конденсатор вашего агрегата обычно располагаются снаружи системы кондиционирования воздуха. Внутри дома вы найдете испаритель.

Охлаждающая жидкость поступает в компрессор в виде газа низкого давления. Компрессор сжимает этот газ / жидкость, и молекулы в жидкости упаковываются ближе друг к другу. Чем ближе компрессор объединяет эти молекулы, тем выше температура и энергия.

Как ваш кондиционер удаляет горячий и подает холодный воздух

Howard Air — Как работает кондиционер?

Эта рабочая жидкость выходит из компрессора в виде горячего газа под высоким давлением и перемещается в конденсатор. Внешний блок системы кондиционирования воздуха имеет металлические ребра по всему корпусу. Эти ребра работают как радиатор в автомобиле и помогают быстрее рассеивать тепло.

Когда жидкость выходит из конденсатора, она намного холоднее.Кроме того, из-за высокого давления он превратился из газа в жидкость. Жидкость попадает в испаритель через крохотное узкое отверстие, и когда жидкость достигает другой стороны этого канала, ее давление падает. Когда это происходит, жидкость начинает испаряться в газ.

При этом тепло отбирается из окружающего воздуха. Это тепло необходимо для разделения молекул жидкости в газ. Металлические ребра испарителя также помогают обмениваться тепловой энергией с окружающим воздухом.

Когда хладагент выходит из испарителя, это снова охлажденный газ низкого давления. Когда он возвращается к компрессору, процесс начинается заново. К испарителю подключен вентилятор, который обеспечивает циркуляцию воздуха внутри помещения и через ребра испарителя.

Кондиционер всасывает воздух в воздуховоды через вентиляционное отверстие. Этот воздух используется для охлаждения газа в испарителе, а по мере отвода тепла от воздуха он охлаждается. Затем воздуховоды возвращают воздух в дом.

Этот процесс продолжается до тех пор, пока воздух в доме или на работе не достигнет желаемой температуры. Когда термостат определяет, что внутренняя температура находится на желаемом уровне, он выключает кондиционер. Когда комната снова нагревается, термостат снова включает кондиционер, пока снова не будет достигнута желаемая температура окружающей среды.

Доверие Howard Air для всех ваших потребностей в кондиционировании воздуха в районе Феникса

Хорошая новость в том, что вам не нужно знать, как работает система кондиционирования воздуха, чтобы наслаждаться ее эффектом! В Howard Air мы можем помочь вам, если ваша система выходит из строя, вы хотите установить новый кондиционер или если у вас есть вопросы.Мы разбираемся в кондиционировании воздуха и здесь, чтобы предоставить нашим уважаемым клиентам исключительный сервис, качественный ремонт и профессиональное оборудование. Щелкните здесь, чтобы написать нам по электронной почте, или позвоните по телефону (623) 201-5153, чтобы немедленно поговорить с представителем.

* Схема предоставлена: Explainthatstuff.com

Как работают кондиционеры?

Нет ничего лучше, чем печь на солнышке жарким летним днем ​​и искать убежище с кондиционером. Системы кондиционирования обеспечивают прохладу и комфорт в наших домах и на работе.Однако не все знают, как работают системы кондиционирования. Если вы один из таких людей, эта статья для вас!

Знание того, как работают системы кондиционирования воздуха, чрезвычайно полезно, особенно при выборе правильного кондиционера, проведении текущего обслуживания и диагностике проблем.

Кондиционеры предназначены для охлаждения помещений. В частности, они передают тепло от одной области к другой. Все сводится к основному процессу охлаждения.

Почему работает кондиционер

В системе кондиционирования воздуха используются химические вещества с низкой температурой кипения (называемые хладагентами), которые преобразуют газ в жидкую форму и обратно.Этот цикл поглощает и излучает тепло, охлаждает необходимые участки и выводит тепло в виде выхлопных газов. Вот почему центральные системы охлаждения имеют внешние блоки, и все переносные кондиционеры должны выводиться наружу.

Все кондиционеры — от оконных кондиционеров до переносных кондиционеров и центральных кондиционеров — состоят из четырех основных компонентов: конденсатора, компрессора, расширительного клапана и испарителя.

Когда хладагент запускается, он входит в компрессор в виде газа, где он (как вы уже догадались) сжимается, повышая температуру этого хладагента.Затем этот газ под высоким давлением перемещается в конденсатор, где хладагент быстро проходит через ребра, где тепло излучается, превращая газ в жидкость, быстро и эффективно избавляясь от тепла. Затем эта жидкость попадает в расширительный клапан, где температура и давление снижаются. Здесь и проявляется охлаждающий эффект.

На последнем этапе хладагент кондиционера перемещается по испарителю, обычно области с большой площадью поверхности, который поглощает тепло из помещения и выводит его наружу.Вентилятор часто используется для циркуляции более холодного воздуха, который образуется вокруг испарителя. Как следует из названия, жидкий хладагент затем испаряется обратно в газ, возвращаясь в компрессор, чтобы полностью запустить цикл.

Этот цикл продолжается до тех пор, пока температура в вашем доме или офисе не достигнет желаемого значения. Как только термостат в блоке кондиционирования воздуха определяет, что температура в доме достигла желаемого значения, он автоматически отключает кондиционер, перезапускаясь только при изменении температуры.

Преимущества кондиционеров

Теперь, когда вы знаете, как работают кондиционеры, зачем вам он?

  • Система кондиционирования обеспечивает комфорт в теплые месяцы. Они также снижают уровень влажности в доме — в зависимости от того, где вы живете, вы можете подумать о приобретении сопутствующего увлажнителя.
  • Кондиционеры очищают воздух внутри вашего дома. Когда кондиционер всасывает теплый воздух, новый воздух проходит через фильтры, которые удаляют взвешенные в воздухе частицы, такие как пух и пыль.Некоторые фильтры также способны удалять микроскопические загрязнители.
  • Кондиционеры поддерживают постоянную температуру. Это не только делает жизнь более комфортной, но и защищает мебель, музыкальные инструменты и паркетные полы от деформации.

Нужна дополнительная информация? Ознакомьтесь с нашим руководством по исследованию кондиционеров и просмотрите видео ниже:

Остались вопросы? Спросите специалиста по HVAC напрямую в чате или по телефону.

Опубликовано 2018-11-12 Бен Трэвис

Последнее обновление 10.06.2020



Рекомендуемая литература


Как работает традиционный кондиционер?

В суровую летнюю жару люди по всей стране полагаются на кондиционеры, чтобы сохранять прохладу. Несмотря на то, что кондиционеры сегодня довольно распространены, не многие люди понимают, как они работают.Вот краткое описание того, как работает традиционный кондиционер:

Хладагент

Ваш кондиционер был бы совершенно неэффективным, если бы не хладагент. Хладагент — это химическое вещество, которое помогает охладить воздух внутри вашего кондиционера, который затем возвращается в ваш дом. Но как именно хладагент в кондиционере охлаждает воздух? Вот как это сделать:

Змеевики испарителя

Когда вы включаете кондиционер, хладагент проходит через змеевики испарителя.По мере того как вентиляторы нагнетают теплый воздух из вашего дома в испаритель, змеевики начинают нагреваться. Хладагент внутри змеевиков поглощает большую часть тепла, позволяя воздуху быстро остыть. Затем хладагент начинает производить конденсацию, поскольку он нагревается и превращается из жидкости в пар. Затем испарившийся хладагент проходит через компрессор, так как теперь уже прохладный воздух возвращается в ваш дом.

Компрессор и конденсатор

Компрессор сжимает испарившийся хладагент, вызывая повышение его температуры и давления.Этот горячий сжатый газ затем перемещается вентиляторами в конденсатор, где он снова превращается в жидкость, поскольку тепло отводится из-за конденсации воздуха. Теперь сжиженный хладагент затем возвращается в начало, чтобы он мог снова начать процесс охлаждения.

Уловитель влаги

Когда дело доходит до поддержания прохладной атмосферы в доме, хладагент — не единственный действующий компонент. Кондиционер очищает воздух, удаляя лишнюю влагу.Влажность — количество водяного пара в воздухе — является естественным держателем тепла. Это также создает в вашем доме ощущение духоты. Чтобы избавить воздух от влаги, ваш кондиционер создает ловушку для влаги.

Процесс улавливания влаги начинается, когда воздух проходит через змеевики испарителя. По мере охлаждения воздуха водяной пар, улавливающий тепло, превращается в жидкость. Затем эта жидкость стекает по змеевикам, где переливается в поддон, подсоединенный к дренажной трубе.

Ваш кондиционер предназначен для отслеживания количества воды в поддоне.Это помогает предотвратить такие проблемы, как поражение электрическим током или короткое замыкание устройства, в случае, если слишком много воды остается в поддоне из-за засорения. Если ваше устройство случайным образом выключается или вообще отказывается включаться, это может быть связано с тем, что поддон слишком заполнен водой, и устройство выполняет свою работу по защите.

Если какой-либо из компонентов вашего кондиционера не работает, обратитесь к экспертам в Comfort Masters Heating & Air Conditioning. Обладая обширным опытом, мы можем помочь вам поддерживать ваш кондиционер в рабочем состоянии все лето.

Как работает переменный ток | Кондиционер | Гудман

Как работает центральный кондиционер?

Лучший кондиционер — это тот, о котором не нужно думать. Он наступает в тот момент, когда температура в помещении, установленная на термостате, требует охлаждающей способности, а затем работает тихо и эффективно, когда это необходимо. Но когда пришло время выполнить плановое обслуживание, отремонтировать или заменить вашу систему, полезно понять, как работает система кондиционирования воздуха.

  1. Используя электричество в качестве источника энергии, хладагент течет через замкнутую систему холодильных линий между внутренним и внешним блоками.
  2. Теплый воздух изнутри вашего дома втягивается в воздуховоды с помощью моторизованного вентилятора.
  3. Хладагент перекачивается из внешнего змеевика компрессора во внутренний змеевик испарителя, где он поглощает тепло из воздуха.
  4. Этот охлажденный воздух затем проталкивается через соединительные каналы к вентиляционным отверстиям по всему дому, понижая внутреннюю температуру.
  5. Цикл охлаждения продолжается снова, обеспечивая постоянный метод охлаждения.

Подсчитано, что воздух, которым вы дышите внутри дома, более загрязнен, чем воздух за его пределами. 1 Система охлаждения предлагает только основы для улучшения качества воздуха в помещении для вас и вашей семьи. Фильтрация воздуха в помещении может помочь поддерживать эффективную работу вашей системы охлаждения, удаляя широкий спектр переносимой по воздуху пыли и уменьшая количество переносимых по воздуху твердых частиц, которые могут накапливаться на поверхности охлаждающего змеевика.

Важно регулярно менять фильтры. По мере того как фильтры нагружаются твердыми частицами, ваша система должна работать больше, увеличивая ваши счета за охлаждение.

Хотите узнать больше? Посмотрите наш видеоролик «Как работает кондиционер!»


1 Руководство по домашним воздухоочистителям. (2014, июль). Получено из EPA: https://www.epa.gov/sites/production/files/2014-07/documents/aircleaners.pdf


Как работает компрессор?

Вы когда-нибудь задумывались о том, как кондиционер поддерживает прохладу в вашем доме в Уайтсбурге, штат Кентукки? Кондиционер удаляет тепло из воздуха внутри вашего дома, отправляет тепло на улицу и рециркулирует только что охлажденный воздух по всему дому.Узнайте, как работает компрессор, важный компонент внутри вашего кондиционера, и как его обслуживать.

Детали системы кондиционирования воздуха

Центральные системы кондиционирования воздуха состоят из испарителя, конденсатора и компрессора. Компрессор служит посредником между испарителем, расположенным внутри вашего кондиционера, и конденсатором, блоком за пределами вашего дома.

Процесс кондиционирования воздуха

Кондиционер нагнетает теплый воздух через вентиляционные отверстия в комнатах по всему дому.Змеевики в испарителе, заполненные газообразным хладагентом, поглощают тепло. Наполненный теплом хладагент перекачивается на улицу в конденсатор, чтобы можно было отвести тепло. Хладагент возвращается в испаритель, где процесс начинается снова.

Роль компрессора

Когда хладагент выходит из испарителя кондиционера, он принимает форму газа низкого давления. Чтобы высвободить тепло, поглощенное хладагентом, хладагент должен иметь более высокую температуру и более высокое давление.Компрессор плотно упаковывает молекулы газообразного хладагента, в результате чего повышается как температура, так и давление хладагента. Поскольку тепло перемещается от теплых поверхностей к холодным, тепло, которое сейчас находится в высокотемпературном хладагенте, перемещается в более холодный воздух на улице, где оно может быть выпущено через конденсатор.

Техническое обслуживание компрессора кондиционера

Только лицензированный специалист по обслуживанию систем HVAC должен выполнять любые настройки компрессора вашего кондиционера.Во время технического обслуживания системы кондиционирования наши специалисты по обслуживанию проверят уровни хладагента, чтобы убедиться, что хладагента достаточно. Использование кондиционера с низким содержанием хладагента может вызвать нагрузку на компрессор. Со временем это напряжение может привести к отказу компрессора.

Теперь, когда вы понимаете, как работает компрессор вашего кондиционера, сохраните его работоспособность, назначив встречу по обслуживанию кондиционера сегодня. Позвоните в компанию Appalachian Refrigeration, Heating & Cooling по телефону (606) 436-0682.

Изображение предоставлено iStock

Как работает кондиционер

Летом всем нам нравятся наши кондиционеры. Но вы когда-нибудь задумывались, как эта машина создает такой чудесный прохладный воздух? Эксперты по домашнему комфорту предлагают упрощенную версию того, как работает ваш кондиционер, чтобы помочь вам понять и оценить это удивительное оборудование.

Детали кондиционера

Кондиционер работает так же, как холодильник.Он передает тепло из дома наружу. Он состоит из нескольких частей, которые работают вместе, чтобы в доме было прохладно. В кондиционере есть змеевики испарителя, электродвигатель вентилятора, змеевики конденсатора, компрессор, вентилятор, фильтр и термостат. Если мы разберем, что делает каждый компонент, мы сможем понять, как работает вся система. Эта фотография с веб-сайта Energy.gov помогает проиллюстрировать отдельные части.

Змеевики испарителя убирают влажность

В змеевиках испарителя используется хладагент для удаления влажности и тепла из воздуха.Воздуходувка распределяет охлажденный воздух, циркулируя по испарителю.

Змеевики конденсатора выделяют тепло наружу

Вентилятор рассеивает тепло снаружи, обдувая конденсатор. Змеевики конденсатора отдают тепло наружу.

Фильтры для поддержания чистоты воздуха

Фильтр находится внутри кондиционера. Удаляет частицы из воздуха. Это помогает предотвратить распространение пыли и других аллергенов по дому.

Компрессор перекачивает хладагент между испарителем и конденсатором

Компрессор — это насос, который перемещает хладагент между змеевиками конденсатора и испарителем. Это помогает сохранять прохладный воздух в доме.

Термостат сообщает системе переменного тока включаться или выключаться для достижения желаемой температуры

Термостат — это инструмент, регулирующий количество холодного воздуха, распределяемого кондиционером. Понижение температуры термостата увеличит количество распределяемого холодного воздуха.Точно так же повышение температуры термостата уменьшит количество распределяемого холодного воздуха. Однако резкое понижение температуры на термостате не заставит кондиционер охладить ваш дом быстрее.

Ваш кондиционер убирает влажность из воздуха

Кондиционер также помогает уменьшить влажность воздуха. Когда воздух влажный, телу труднее охладиться. Вот почему нам становится жарче, когда в воздухе больше влажности.

Имейте в виду, что существует несколько различных типов кондиционеров.Сюда входят центральные кондиционеры, комнатные кондиционеры, бесканальные мини-сплит-кондиционеры и испарительные охладители. У каждого типа кондиционера есть свои преимущества и недостатки.

Для получения дополнительной информации о кондиционерах и о том, какой из них подходит для вашего дома в Индиане или Мичигане, позвоните специалистам по домашнему комфорту.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
