Кондиционер | это… Что такое Кондиционер?

У этого термина существуют и другие значения, см. Кондиционер (значения).

Устройство кондиционера в «оконной» компоновке

Кондиционе́р — устройство для поддержания оптимальных климатических условий в квартирах, домах, офисах, автомобилях, а также для очистки воздуха в помещении от нежелательных частиц. Предназначен для снижения температуры воздуха в помещении при жаре, или (реже) — повышении температуры воздуха в холодное время года в помещении.

Содержание

1 История
2 Виды
3 Устройство кондиционера
4 Принцип работы
5 Неисправности
6 См. также
7 Примечания

История

Современное понятие «кондиционер» (air conditioner, от англ. air — воздух и condition — состояние) как обозначение устройства для поддержания заданной температуры в помещении, существует достаточно давно. Интересно, что впервые слово кондиционер было произнесено вслух ещё в 1815 году. Именно тогда француз Жанн Шабаннес получил британский патент на метод «кондиционирования воздуха и регулирования температуры в жилищах и других зданиях». Собственно говоря, для английского языка глагол to condition является вполне стандартным, и означает «приводить что-либо в определённое состояние», в данном случае — воздух в состояние, комфортное для человека с точки зрения температуры, влажности и прочих параметров; таким образом, conditioner по правилам словообразования в английском языке — это просто то или тот, кто такое приведение чего-либо в определённое состояние осуществляет, а не какой-либо неологизм. Отсюда же — кондиционер для волос и белья, которые являются уже не приборами, а средствами бытовой химии.

Однако практического воплощения идеи пришлось ждать достаточно долго. Только в 1902 году американский инженер-изобретатель Уиллис Кэрриер (Willis Carrier) собрал промышленную холодильную машину для типографии Бруклина в Нью-Йорке. Самое любопытное, что первый кондиционер предназначался не для создания приятной прохлады работникам, а для борьбы с влажностью, cильно ухудшавшей качество печати.

«Ископаемым» предком всех современных сплит-систем и оконников может считаться первый комнатный кондиционер, выпущенный компанией General Electric ещё в 1929 году. Поскольку в качестве хладагента в этом устройстве использовался аммиак, пары которого небезопасны для здоровья человека, компрессор и конденсатор кондиционера были вынесены на улицу. То есть по своей сути это устройство было самой настоящей сплит-системой. Однако, начиная с 1931 года, когда был синтезирован безопасный для человеческого организма фреон, конструкторы сочли за благо собрать все узлы и агрегаты кондиционера в одном корпусе. Так появились первые оконные кондиционеры, далекие потомки которых успешно работают и в наши дни.

Долгое время лидерство в области новейших разработок по вентиляции и кондиционированию воздуха принадлежало американским компаниям, однако, в конце 50-х, начале 60-х годов инициатива прочно перешла к японцам. В дальнейшем именно они определили лицо современной индустрии климата.

Так в 1958 году японская компания Daikin предложила первый тепловой насос, тем самым научив кондиционеры подавать в помещение не только холод, но и тепло.

А ещё через три года произошло событие, в значительной мере предопределившее дальнейшее развитие бытовых и полупромышленных систем кондиционирования воздуха. Это начало массового выпуска сплит-систем. Начиная с 1961 года, когда японская компания Toshiba впервые запустила в серийное производство кондиционер, разделённый на два блока, популярность этого типа климатического оборудования постоянно росла. Благодаря тому, что наиболее шумная часть кондиционера — компрессор теперь вынесена на улицу, в помещениях, оборудованных сплит-системами, намного тише, чем в комнатах, где работают оконники. Уровень шума уменьшен на порядок. Второй огромный плюс — это возможность разместить внутренний блок сплит-системы в любом удобном месте.

Сегодня выпускается немало различных типов внутренних устройств: настенные, подпотолочные, напольные и встраиваемые в подвесной потолок — кассетные и канальные. Это важно не только с точки зрения дизайна — различные типы внутренних блоков позволяют создавать оптимальное распределение охлаждённого воздуха в помещениях определённой формы и назначения.

А в 1968 году на рынке появился кондиционер, в котором с одним внешним блоком работало сразу несколько внутренних. Так появились мультисплит-системы. Сегодня они могут включать в себя от двух до девяти внутренних блоков различных типов. Существенным нововведением стало появление кондиционера инверторного типа. В 1981 году компания Toshiba предложила первую сплит-систему, способную плавно регулировать свою мощность, а уже в 1998 году инверторы заняли 95 % японского рынка. Ну и, наконец, последний из наиболее популярных в мире типов кондиционеров — VRV — системы были предложены в 1982 году компанией Daikin.

Виды

Центральный кондиционер является неавтономным, то есть для работы ему необходим внешний источник холода: вода от чиллера, фреон от внешнего компрессорно-конденсаторного блока или горячая вода от системы центрального отопления, бойлера. Основными целевыми функциями данных систем являются: комфортная вентиляция с рекуперацией тепла, нагревом и охлаждением; вентиляция и осушение в помещениях плавательных бассейнов; промышленная вентиляция с рекуперацией и без рекуперации тепла. Обработанный центральными кондиционерами воздух по сети воздуховодов распределяется по всему помещению.

Прецизионные кондиционеры — В основном такой кондиционер применяется в помещениях, требующих поддержания заданных параметров с высокой надёжностью и точностью, таких как медицинские учреждения, производственные помещения, лаборатории, посты управления, узлы связи, залы электронных вычислительных машин, диспетчерские пункты и другие помещения. Представляет собой моноблок, который содержит вентагрегат, фильтр, холодильную машину с фреоновым воздухоохладителем, водяной воздухонагреватель и электрокалорифер.

Применяется кондиционер как в системах с рециркуляцией воздуха, так и в системах со 100 % приточным воздухом.

Автономные системы кондиционирования воздуха снабжаются извне только электрической энергией, например, шкафные кондиционеры и тому подобное. Такие кондиционеры имеют встроенные компрессионные холодильные машины, работающие на фреоне-R22, R134A, R407C. Автономные системы охлаждают и осушают воздух, для чего вентилятор продувает рециркуляционный воздух через поверхностные воздухоохладители, которыми являются испарители холодильных машин, а в переходное или зимнее время они могут производить подогрев воздуха с помощью электрических подогревателей или методом реверсирования работы холодильной машины, по циклу так называемого «теплового насоса».

Большинство бытовых кондиционеров не могут работать при отрицательных наружных температурах, особенно в режиме подогрева, поэтому в средних широтах использовать их вместо обычных систем отопления можно только в переходный период. Кондиционеры, адаптированные к работе и при отрицательных температурах, называются всесезонными (или — кондиционерами с всесезонным блоком).

Для охлаждения небольших объёмов (например, внутренних полостей какого-либо оборудования, процессоров ПК) иногда используют кондиционеры, основанные на элементах Пельтье. Такие кондиционеры бесшумны, легки, не имеют движущихся деталей, надёжны и компактны. Но имеют очень ограниченную холодопроизводительность, дороги и менее экономичны.

Кондиционер воздуха, работающий на наружном воздухе, называется приточным; на внутреннем воздухе — рециркуляционным

; на смеси наружного и внутреннего воздуха — кондиционером с рекуперацией.

Наружные блоки сплит-систем. Яузский бульвар — жилой дом.

Мобильные — кондиционеры, не требующие монтажа; для использования достаточно вывести гибкий шланг или особый блок из помещения для отвода тёплого воздуха. Конденсат обычно скапливается в поддоне в нижней части мобильного кондиционера.
Моноблочный кондиционер — новый тип кондиционеров, для использования необходимо два отверстия в стене. Преимущества: простой монтаж и обслуживание, отсутствие разъёмных соединений во фреоновой магистрали и, как следствие, отсутствие утечки фреона, максимально возможный коэффициент полезного действия, длительный срок службы, низкий уровень шума. Недостаток: высокая цена
Оконные — состоящие из одного блока; монтируются в окне, стене и прочее. Недостатки: высокий уровень шума, уменьшение освещённости помещения из-за сокращения площади оконного проёма. Преимущества: дешевизна, лёгкость монтажа и последующего обслуживания, отсутствие разъёмных соединений во фреоновой магистрали и, как следствие, отсутствие утечки фреона, максимально возможный коэффициент полезного действия, длительный срок службы.

Сплит-системы (англ. split — расщепление) — состоят из двух блоков, внутреннего и наружного размещения, соединённых между собой трассой фреонопровода (обычно используются медные трубки). Наружный блок содержит (подобно холодильнику) компрессор, конденсатор, дроссель и вентилятор; внутренний блок — испаритель и вентилятор. Различаются по типу исполнения внутреннего блока: настенный, канальный, кассетный, напольно-подпотолочный (универсальный тип), колонный и другие.

Мульти-сплит системы — состоят из наружного блока и нескольких, чаще двух, внутренних блоков, связанных между собой трассой фреонопровода. Как и обычные, сплиты различаются по типу исполнения внутренних блоков.
Системы с изменяемым расходом хладагента (VRF, VRV и так далее) состоят из одного наружного блока (при необходимости увеличения общей мощности могут использоваться комбинации наружных блоков) и из некоторого количества внутренних блоков. Особенность систем состоит в том, что наружный блок меняет свою холодопроизводительность (мощность) в зависимости от потребностей внутренних блоков по данной мощности.

Устройство кондиционера

1 — конденсатор
2 — терморегулирующий вентиль
3 — испаритель
4 — компрессор

Основными узлами любого местного автономного кондиционера (как и любой холодильной установки) являются:

компрессор — сжимает рабочую среду — хладагент (как правило, фреон) и поддерживает его движение по холодильному контуру;

конденсатор — радиатор, расположенный во внешнем блоке. Название отражает процесс, происходящий при работе кондиционера — переход фреона из газообразной фазы в жидкую (конденсация). Для высокой эффективности и длительной эксплуатации преимущественно изготавливается из меди и алюминия;
испаритель — радиатор, расположенный во внутреннем блоке. В испарителе фреон переходит из жидкой фазы в газообразную (испарение). Также в основном изготавливается из меди и алюминия;
(терморегулирующий вентиль) — трубопроводный дроссель, который понижает давление фреона перед испарителем;
вентиляторы — создают поток воздуха, обдувающего испаритель и конденсатор. Используются для более интенсивного теплообмена с окружающим воздухом.

Принцип работы

Основная статья: Парокомпрессионный холодильный цикл

Компрессор, конденсатор, дроссель (капиллярная трубка, терморегулирующий аппарат) и испаритель соединены тонкостенными медными (в последнее время иногда и алюминиевыми) трубками и образуют холодильный контур, внутри которого циркулирует хладагент (традиционно в кондиционерах используется смесь фреона с небольшим количеством компрессорного масла, однако в соответствии с международными соглашениями производство и использование старых сортов, разрушающих озоновый слой, постепенно прекращается, в современных кондиционерах наиболее часто используются фреоны R-22 и R-410A).

В процессе работы кондиционера происходит следующее (рассмотрим на примере фреона R22). На вход компрессора из испарителя поступает газообразный хладагент под низким давлением в 3—5 атмосфер и температурой 10—20 °C. Компрессор кондиционера сжимает хладагент до давления 15—25 атмосфер, в результате чего хладагент нагревается до 70—90 °C, после чего поступает в конденсатор.

Благодаря интенсивному обдуву конденсатора, хладагент остывает и переходит из газообразной фазы в жидкую с выделением дополнительного тепла. Соответственно, воздух, проходящий через конденсатор, нагревается.

На выходе конденсатора хладагент находится в жидком состоянии, под высоким давлением и с температурой на 10—20 °C выше температуры атмосферного (наружного) воздуха. Из конденсатора тёплый хладагент попадает в терморегулирующий вентиль, который в простейшем случае представляет собой капилляр (длинную тонкую медную трубку, свитую в спираль). На выходе терморегулирующего вентиля давление и температура хладагента существенно понижаются, часть хладагента при этом может испариться.

После дросселирующего устройства (капиллярной трубки или ТРВ) смесь жидкого и газообразного хладагента с низким давлением поступает в испаритель. В испарителе жидкий хладагент переходит в газообразную фазу с поглощением тепла, соответственно, воздух, проходящий через испаритель, остывает. Далее газообразный хладагент с низким давлением поступает на вход компрессора и весь цикл повторяется. Этот процесс лежит в основе работы любого кондиционера и не зависит от его типа, модели или производителя.

Работа кондиционера (холодильника) без отвода тепла от конденсатора (или горячего спая элемента Пельтье) принципиально невозможна. Это фундаментальное ограничение, вытекающее из второго закона термодинамики. В обычных бытовых установках это тепло является бросовым и отводится в окружающую среду, причём его количество значительно превышает величину, поглощённую при охлаждении помещения (камеры). В более сложных устройствах это тепло утилизируется для бытовых целей: горячее водоснабжение и другое.

Неисправности

Одна из наиболее серьёзных неисправностей связана с устройством кондиционера и возникает в том случае, если в испарителе фреон не успевает полностью перейти в газообразное состояние. В этом случае на вход компрессора попадает жидкость, в результате чего компрессор выходит из строя из-за гидроудара. Причин, по которым фреон не успевает испариться, может быть несколько, но самые распространённые вызваны неправильной эксплуатацией плохо спроектированного кондиционера. Во-первых, причиной неисправности могут стать загрязнённые фильтры (при этом ухудшается обдув испарителя и теплообмен), во-вторых — включение кондиционера при отрицательных температурах наружного воздуха. При отрицательных температурах (ниже −10 °C) существует реальная угроза попадания жидкого фреона в полость компрессора, что приводит к его поломке.^[1] В более дорогих, правильно спроектированных системах присутствуют дополнительные датчики, ёмкости, исключающие попадание жидкого фреона на вход компрессора. В таких системах наиболее вероятной поломкой становится отказ одного из датчиков, что, впрочем, оставляет холодильную систему жизнеспособной. В бытовых оконных кондиционерах БК-1500, БК-2500 производства СССР (Бакинский завод), для устранения данного явления применялся докипатель (он применяется во многих моделях среднего и верхнего ценового диапазона кондиционеров).

Утечка хладагента также может повлечь за собой неправильную/неэффективную работу кондиционера. В основном причиной утечки является выполненный с нарушениями монтаж фреоновой магистрали, например, некачественная развальцовка трубок. Со временем, наиболее заметным внешним проявлением утечки, кроме снижения производительности, является обмерзание вентиля (сторона низкого давления) на внешнем блоке сплит-системы, либо (реже) — обмерзание испарителя, что обуславливается понижением давления хладагента, которое в норме для кондиционеров на хладагенте R22 составляет 4.3 (на стороне низкого давления) бар при наружной температуре воздуха 25 градусов по цельсию. Однако обмерзание может наблюдаться и по другим причинам, например при попадании влаги в контур, или при попадании мусора.

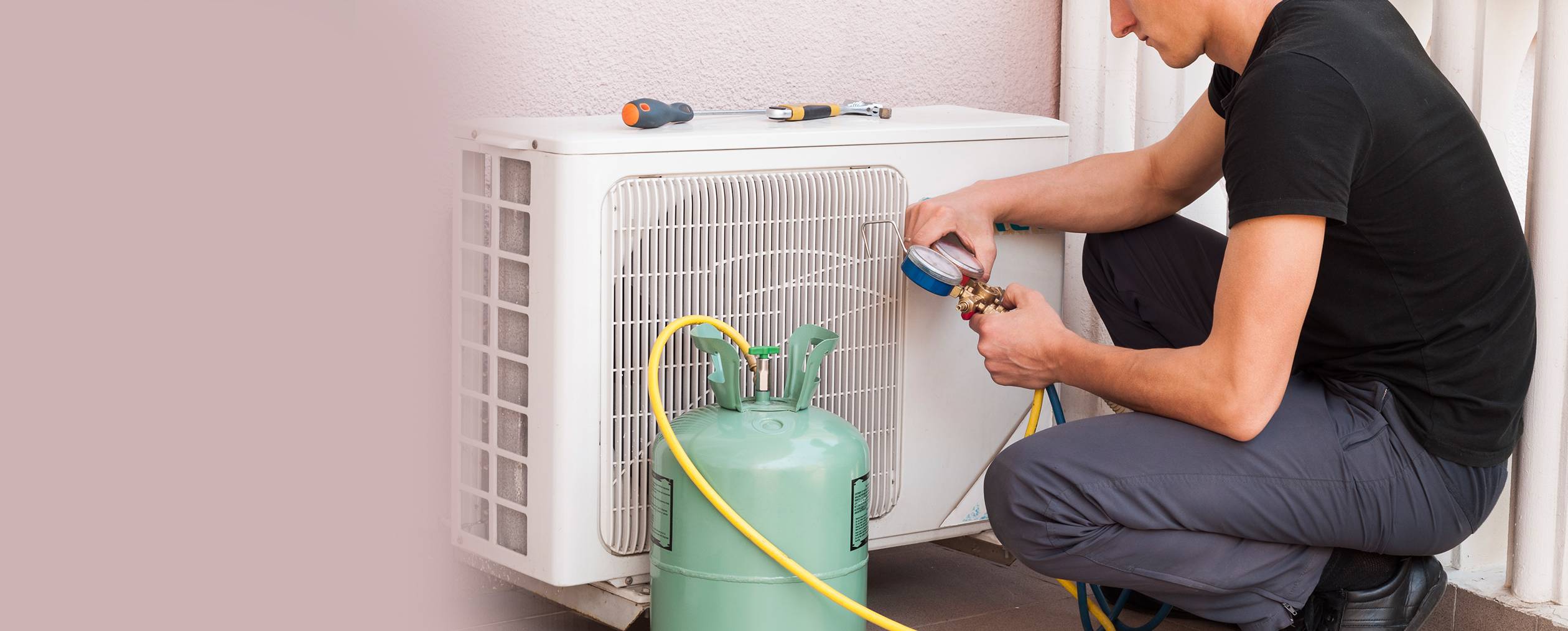

Наличие воздуха и влаги в контуре со временем может привести к выходу из строя компрессора, закупориванию капилляра ледяными пробками. Причиной попадания воздуха в контур также является некачественный монтаж сплит-системы. При правильном монтаже после сборки контура производится его вакуумирование в течение определённого времени (зависит от объёма контура, и для бытовых систем обычно составляет от 20 минут до часа) специальным вакуумным насосом, с целью удаления воздуха и испарения влаги, присутствующей в контуре.

См. также

Примечания

↑ Котзаогланиан. Пособие для ремонтника: Практическое руководство по ремонту холодильного оборудования. М., Изд-во МГУ, ЗАО «Остров», 1999. стр. 156
