Монтаж кассетных кондиционеров: Как осуществляется монтаж кассетного кондиционера? Подробно

обзор технологии монтажа систем кассетного типа

Кассетный кондиционер ─ техника высокопроизводительная, обладающая современным дизайном и низкими шумовыми характеристиками. Это идеальный вариант для кондиционирования воздуха, но установка кассетных кондиционеров возможна только в том случае, если помещение имеет подвесной потолок и соответствующие габариты.

В статье мы расскажем об эксплуатационных возможностях кондиционеров кассетного типа. Ознакомим с правилами монтажа этой техники.

Содержание статьи:

• Конструктивные особенности «кассетника»
• Преимущества кассетного кондиционера
• Монтаж кассетного кондиционера
  • Монтаж внутреннего блока
  • Установка уличного блока
  • Нюансы монтажа трубопровода и дренажной системы
  • Подключение кондиционера к электросети
• Выводы и полезное видео по теме

Конструктивные особенности «кассетника»

Кассетный кондиционер, хотя и является разновидностью сплит-системы, но отличается от остальных типов специфическим устройством внутреннего модуля. Преимущественно он имеет форму квадрата и создан для встраивания в подвесную потолочную конструкцию.

Под задачу монтажа кондиционера кассетного типа в потолок заточены все его параметры:

• внешняя панель имеет размеры около 50х50 см;
• глубина, от 20 до 35 см, совпадает с соответствующими параметрами подвесного потолка — стандартным размером ячейки и расстоянием от поверхности полотна до потолочного перекрытия.

Кондиционер может работать как в режиме охлаждения, так и в случае необходимости.

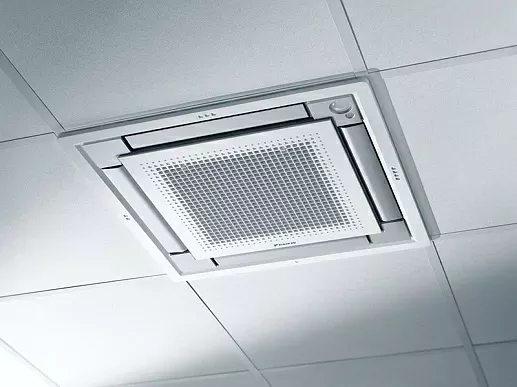

Встроенный в подвесной потолок, кассетный кондиционер выглядит как жалюзи. Сквозь них и происходит охлаждение. Используют его преимущественно в помещениях большой площади

Наружный модуль укомплектован компрессором и конденсатором. Во внутренней части имеется испаритель и дренажная система.

Преимущества кассетного кондиционера

Конструктивно «кассетник» устроен так, что охлажденный воздух выдувается в 4 стороны. В то время как настенный аналог охлаждает сравнительно небольшие помещения, может накрыть достаточно большую площадь.

Кроме большой зоны покрытия, эта практичная техника имеет ряд других плюсов:

1. Эстетичность. Внутренние блоки остаются невидимыми, поскольку находятся за подвесным потолком. Скрытый монтаж не меняет интерьер помещения, что позволяет использовать такую климатическую технику в представительских помещениях, офисах.
2. Почти полное отсутствие шума при работе. Вентилятор, встроенный в агрегат, создает естественную циркуляцию воздушных масс, не устраивает завихрений, эффективно качает воздух.
3. Максимальный охват помещения. Поскольку теплый воздух скапливается в зоне нахождения кондиционера, температура в помещении будет уменьшаться постепенно в направлении сверху вниз.
4. Удобное регулирование воздушного потока. При помощи поворотных планок можно направлять струи воздуха по своему усмотрению.

Кассетные системы кондиционирования крупных помещений управляются не только переносными пультами ДУ, но и путем установки стационарных щитков, подключенных к электросети здания.

Установку кассетного кондиционера следует планировать до выполнения ремонта в помещении. При этом необходимо присутствие натяжной конструкции с межпотолочным пространством 15-30 см

Многие кассетные системы имеют дополнительные функции. Они могут осуществлять обогрев помещения, ионизацию и увлажнение воздуха. Для возможности полноценной координации работы кондиционеров можно установить единую систему климат-контроля.

Монтаж кассетного кондиционера

Монтаж в новостройках и в помещениях иного рода идентичен. Хотя и есть некоторые нюансы, но в общем технология схожая.

При выборе сплит-системы кассетного типа нужно помнить, что ее размер имеет значение. Глубокий корпус может не поместиться в узкий зазор между потолочным перекрытием и подвесным полотном

Весь процесс можно условно разделить на несколько этапов:

• монтаж блоков — наружного и внутреннего;
• прокладка воздуховодов и линии электропитания;
• монтаж щита управления, если установка кондиционера выполнена на крупном объекте;
• тестирование, наладка.

Установку кондиционера нужно выполнять с учетом климатических условий региона. Если в воздухе содержатся агрессивные вещества, они могут негативно повлиять на работу устройства, поэтому дополнительно потребуется установка воздушного фильтра.

Негативное воздействие на кассетный кондиционер может оказать высокочастотное оборудование, установленное поблизости. Оно может сработать как барьер на пути индуктивного тока, который должен функционировать в двигателе кондиционера

Гарантией успешной работы кондиционера является соблюдение всех правил и внутреннего модуля:

1. Проводка должна иметь такую толщину, чтобы переносить высокие нагрузки.
2. В промышленных помещениях, в воздухе которых присутствуют испарения кислот, других токсических и горючих веществ в больших концентрациях, любые кондиционеры монтировать не рекомендуется.
3. Нельзя устанавливать кассетные кондиционеры в местах, где возможен их контакт с техническими маслами.
4. Помещение по высоте не должно быть меньше 2,6 м.
5. Потолок должен быть прочным и максимально горизонтальным.
6. Агрегат нужно заземлить полностью как контур, так и основу из металла.
7. В зоне установки кондиционера по завершении работ не должно оставаться никаких препятствий.
8. Между корпусом кондиционера и крайними точками отверстий зазоры должны быть одинаковыми.

Порядок установки блоков кондиционера значения не имеет, но пока он не окажется на месте монтажа, распаковывать его не рекомендуют. Наиболее эффективно «кассетник» работает, когда внутренний модуль установлен по центру потолка.

Монтаж внутреннего блока

В большинстве случаев в комплекте с кондиционером идет его образец из картона с идентичными размерами. Но даже если он отсутствует, нужно выполнить его самостоятельно. Он пригодится в качестве шаблона для разметки.

Площадка для расположения кондиционера зависит от мощности. Стандартный размер 600х600 мм либо 1200х60 мм. Наружная панель наделена красивым дизайном

Прежде чем приступить к креплению внутренних кассетных блоков кондиционеров к потолку, нужно сначала начертить контур на полу, а затем перенести его на потолок. Далее в профиле потолка делают небольшой надрез. Если навесная конструкция вибрирует, в потолок наклеивают кусок пенопласта.

Далее намечают места крепления модуля, сверлят отверстия в отмеченных местах на глубину около 50 мм диаметром 12 мм и вставляют в них шпильки. На каждую шпильку накручивают гайку, шайбу и еще одну гайку. После этого внутренний модуль поднимают наверх, заводят шпильки в предназначенные для них пазы, наживляют гайки.

Блок для внутреннего монтажа устанавливают таким образом, чтобы он зашел заподлицо поверхности потолочного полотна. Это получится в том случае, если расстояние между капитальным и подвесным потолком идентично глубине погружения корпуса «кассетника».

Горизонтальность плоскости контролируют уровнем. Если упустить эту процедуру, дренажная жидкость внутри модуля будет вытекать и капать на голову. Когда условие ровности плоскости соблюдено, хорошо затягивают гайки. Расстояние между модулями агрегата замеряют, чтобы впоследствии проложить фреоновую магистраль.

На следующем этапе обрезают магистраль. Эта операция требует большой точности, вплоть до миллиметра. Ошибка с размером многое усложнит. Недостаточная длина — это дополнительные финансовые вложения. Большее количество можно спрятать в межполочном пространстве.

Так как внутренний блок кондиционера расположен в подвесной потолочной конструкции, это позволяет сэкономить место на стене, а главное, не испортить интерьер

Для отрезки магистрали больше всего подойдет дисковый труборез. Нельзя обрезать ножовкой по металлу либо болгаркой. Эти инструменты могут оставить металлическую стружку, а ее присутствие впоследствии отрицательно скажется на работоспособности кондиционера.

Срез старательно зачищают посредством напильника или наждачной бумаги, стружку вытрушивают. Отверстие, образовавшиеся в результате распила трубы, закрывают скотчем или изолентой, саму трубу утепляют.

Под потолком крепят шпильки с крючками для фиксации фреонового трубопровода. Если нужно изменить геометрию трубы, применяют трубогиб, но перед этим разрезают и немного отодвигают изоляцию. Завершив процедуру, поверхность потолка заклеивают обратно.

В случае необходимости наращивания трубопровода, применяют специальный развальцовщик, увеличивающий внутреннее сечение трубы до соответствия его внешнему. Подгоняют размер постепенно — делая около трех проходок, каждый раз увеличивают размер цанги. В противном случае, может лопнуть патрубок.

Шланги подводят к отверстиям внутреннего модуля, откручивают гайки фиксации и надевают их на трубки. Торцы очищают при помощи напильника, пылесосом собирают стружку. Используя развальцовщик, расширяют диаметр патрубка, чтобы он охватил сопло внутреннего блока. Трубку зажимают, фиксируют гайкой с применением ключей. Один из них удерживает сопло, а второй закручивает гайку.

Если гайки затянуть неравномерно или недостаточно, появится возможность утечки влаги в помещение. Если кондиционер неплотно прилегает к потолку, зазор устраняют путем подтяжки гаек на шпильках

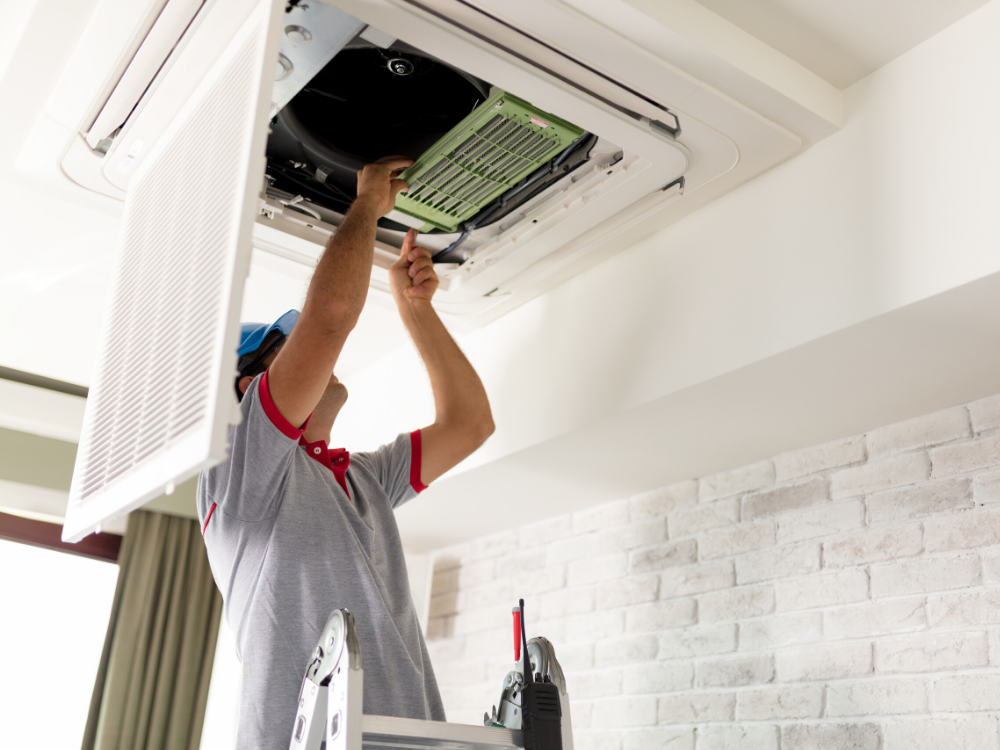

Место стыковки утепляют, стягивают хомутами. Далее снимают воздухозаборную решетку и на время откладывают ее в сторону. Затем вынимают 4 угловые заглушки, находят мотор, при помощи которого осуществляется движение жалюзи. Эта позиция должна обязательно совмещаться с точкой подключения фреоновой магистрали.

Фиксируют накладку в зоне скобок на блоке, осторожно шевелят последний, чтобы он точно попал в отверстие. При помощи уровня выставляют облицовку, возвращают на место воздухозаборную решетку, закрепляя ее по бокам заглушками.

Применение агрегатов ограничивается высотой установки кассетного кондиционера, т.к. в квартире с высотой потолка 2,5 м их монтировать нельзя. Исходя из этого требования, рекомендуется применять «кассетники» в помещениях, высота которых не ниже 3 м.

Установка уличного блока

Монтаж уличного блока возможен при соблюдении некоторых моментов:

• жесткость поверхности, предназначенной для монтажа;
• отсутствие преград на пути выхода воздушного потока;
• наличие металлических пластин для защиты блока от сильного порывистого ветра;
• максимально близкое расстояние между блоками;
• учет разницы между геометрическим центром блока и его центром массы.

При перемещении блока нельзя наклонять его более чем на 45⁰. Категорически запрещается класть модуль на бок.

Уличный блок монтируют на опорную поверхность из кирпича либо бетона. При этом соблюдают правила крепления и действующие нормы, а также учитывают массу агрегата

В случае, когда выбран вариант «напольной» фиксации внешнего блока, под него необходим собственный бетонный фундамент, иначе конструкция не сможет сопротивляться порывам ветра. Крепление выполняют посредством кронштейна для кондиционера.

После этого в помещение заводят трубопровод для отвода хладагента от конденсатора. Главное, обеспечить минимум потерь холода на отрезке магистрали от внешнего к внутреннему блоку.

Место установки следует выбрать так, чтобы на модуль не наметало снег, листву. Когда кондиционер будет работать на обогрев, конденсат, выводящийся из наружного блока, не должен причинять неудобств.

Нюансы монтажа трубопровода и дренажной системы

Для увеличения срока эксплуатации кондиционера необходимо учесть несколько нюансов:

1. Нельзя превышать длину магистрали, предназначенной для циркуляции хладагента.
2. Более 15 изгибов на трубопроводе допускать нельзя. Недопустимы изгибы более 90⁰ и радиусом больше 9-10 см.
3. После монтажа раструбов требуется обязательная вакуумная прочистка контура от лишнего воздуха, пыли, влаги. Для этого по внешнему контуру к насосу подключают клапан. Во время процедуры следует визуально проверить на целостность все трубки.
4. Чтобы полностью удостовериться в целостности системы, стыки можно покрыть мыльным раствором после заполнения трубок фреоном.

Если необходимо, систему дозаправляют хладагентом. Заправка требуется, когда трубопровод в одном направлении имеет длину большую 8 м.

Идеальный вариант отвода конденсата, когда он не капает на головы прохожих, а уходит в канализацию. Сделать это можно только на стадии строительства или капремонта здания

Работа по установке дренажной системы начинается с подсоединения пластиковой трубы к дренажному насосу внутреннего блока. Ее надевают на патрубок и закрепляют посредством хомута. Далее, трубу протягивают к месту слива. Обычно внешний диаметр трубы составляет 37-39 мм, внутренний ─ 32 мм.

Прокладку выполняют под небольшим наклоном — на каждый метр квадратный буквально несколько сантиметров. В целом наклон равен максимум 30⁰, ─ подъем не более 20 см. Отработка должна выходить из кондиционера самотеком и ни в коем случае не возвращаться в сборник.

Другой конец дренажной трубы погружаться в жидкость не должен. Для проверки работоспособности системы дренажа, в специальное отверстие заливают воду и включают кондиционер в режиме охлаждения. В этой ситуации покажет свою работу насос и водосток.

Подключение кондиционера к электросети

Особенностью схемы подключения кассетного кондиционера является то, что подсоединять его можно только к индивидуальному автомату. Если в общей проводке нет стабилизатора напряжения, целесообразно добавить в схему этот элемент.

Провода от испарителя кондиционера кассетного типа подключают к соответствующим контактам наружного модуля. С внутренней стороны крышки производители, как правило, размещают схему, что значительно упрощает процесс

Как внутренний, так и внешний блоки нужно заземлить. Впоследствии заземление будет объединено в единый контур. В случае возникновения необходимости удлинителя, для него нужен кабель такого же типа и сечения.

Следует учесть, что с холодильными трубопроводами либо запорными клапанами провода не должны пересекаться. В силовом контуре должны обязательно присутствовать предохранители.

По завершении установки, нужно нажать на пульт управления и запустить агрегат в режиме тестирования. Следует прислушаться, как работают двигатели в блоках. Если присутствуют посторонние звуки, дребезжание или вибрация, агрегат нужно выключить и искать причину неполадок.

Выводы и полезное видео по теме

Опыт установки внутреннего блока «кассетника» в этих двух видео-роликах:

Вторая часть руководства:

Как подключить трубопроводы и электропитание к кассетному кондиционеру, узнаете из этого видео материала:

Монтаж кассетных кондиционеров, как правило, выполняют мастера из сервисной службы. Это объясняется как сложностью крепления, организации воздушных коммуникаций, так и необходимостью наладочных работ. Последние требуют определенного опыта, поскольку в конструкции оборудования присутствует множество узлов, в т.ч. электроника и автоматика.

Расскажите о том, как устанавливали кассетный кондиционер в вашем офисе или загородном доме. Не исключено, что ваши рекомендации очень пригодятся посетителям сайта. Пишите комментарии, пожалуйста, в находящейся ниже блок форме, задавайте вопросы и публикуйте фото по теме статьи.
