Калькулятор радиаторов отопления предназначен для расчета количества секций радиатора, обеспечивающих необходимый тепловой поток, возмещающий теплопотери рассчитываемого помещения и поддержания на заданном уровне температуры, отвечающей условиям теплового комфорта или требованиям технологического процесса. Расчет производится с учетом теплопотерь ограждающих конструкций, а также особенностей системы отопления.
Для более точного расчета обратитесь к производителям выбранной модели радиатора.
Вопросы отопления являются основополагающими как для частного хозяйства, так и квартир в многоэтажном доме. Особенно они актуальны для РФ, большая часть территории которой находится в зоне пониженных температур. Для создания оптимальных и благоприятных температурных условий в помещениях разрабатывается множество материалов с усиленными теплоизоляционными свойствами.
Каждый год на рынках появляются высокотехнологичные и эффективные системы теплоснабжения.
Но особое внимание всегда уделяется радиаторам, поскольку они являются конечным звеном в отопительной цепи. Отдаваемое ими тепло служит главным критерием работы всей системы теплоснабжения.
Несмотря на важность роли, которая отведена радиаторам отопления, они остаются самыми консервативными элементами в строительной индустрии. Инновационные нововведения в этой сфере появляются редко, хотя исследователи постоянно работают над совершенствованием конструкций изделий. В современном тепловом обеспечении зданий и сооружений используется 4 основных типов, и данный калькулятор подскажет как рассчитать сколько необходимо радиаторов отопления на 1 м2.
Их классификация предопределяется материалами изготовления, в соответствии с которыми они подразделяются на:
- Стальные
- Чугунные
- Алюминиевые
- Биметаллические
Каждая из моделей обладает уникальными свойствами и существенными недочетами
Стальные радиаторы подразделяются на панельные и трубчатые.
Панельные, именуемые также конвекторами, обладают КПД, достигающим 75%. Это высокий показатель эффективной работы всей системы. Другое их достоинство – дешевизна. Панели обладают малой энергетической емкостью, что позволяет снижать расходы теплового носителя. К недостаткам относится низкая стойкость против коррозии после слива воды.
Изделия просты в эксплуатации. По мере необходимости нагревательные панели могут легко наращиваться до 33 штук. Относительно низкая стоимость делает их самыми распространенными продуктами в модельном ряду.
Российские бренды сейчас занимают лидирующие позиции на внутреннем рынке. Импорт зарубежной продукции достаточно дорогой, а российские производители уже наладили выпуск панельных систем радиаторов, которые по качеству не уступают зарубежным аналогам.
Трубчатые системы радиаторов по конструкции состоят из стальных труб, в которых циркулирует теплоноситель. Данные приборы достаточно технологически сложны для промышленного производства. Это сказывается на цене конечной продукции.
Трубчатые радиаторы полностью сохраняют все преимущества панельных, но по сравнению с ними имеют более высокое рабочее давление 9-16 бар против 7-10 бар. По показателям тепловой мощности (120 – 1600 Вт) и максимальной температуре нагрева воды (120 градусов) обе модели сопоставимы друг с другом. Если вы не знаете как правильно рассчитать количество радиаторов, воспользуйтесь онлайн калькулятором.
Алюминиевые отопительные приборы изготовлены из одноименного материала или его сплавов. Подразделяются они на литые и экструзионные. Эта разновидность чаще всего применяется в системах автономного теплоснабжения в индивидуальных хозяйствах. Для централизованного отопления данный вид не подходит, так как чувствителен к качеству теплоносителя. Они могут быстро выйти из строя, если в воде есть агрессивные примеси и не выдерживают сильных давлений.
Алюминиевые радиаторы не подходят для централизованного отопления
Радиаторы, изготовленные путем литья, отличаются широкими каналами для теплоносителя и упрочненными стенками увеличенной толщины.
Имеют несколько секций, число которых можно увеличивать или снижать.
Экструзионный метод изготовления приборов основан на механическом выдавливании элементов из алюминиевого сплава. Весь процесс относительно дешевый, но конечный продукт имеет цельный вид. Количество секций не подлежит изменению.
Алюминиевые радиаторы обладают очень высокой теплоотдачей, быстро нагревают помещение и просты при монтаже, так как имеют небольшой вес. Но алюминий вступает в химические реакции с теплоносителем, поэтому ему требуется хорошо очищенная вода. Слабое место – стыковки секций с трубными соединениями. Со временем возможны протечки. Они не ударопрочные. По давлению, температурному режиму и другим характеристикам коррелируют со стальными радиаторами.

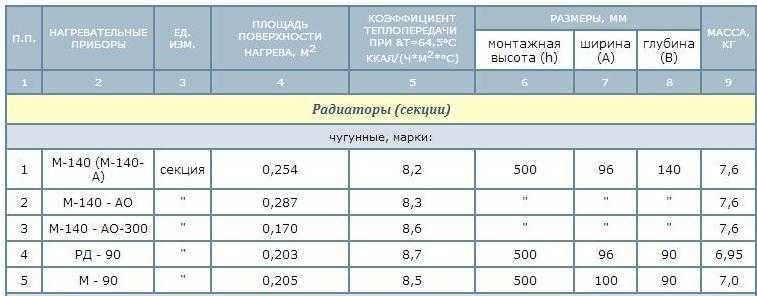

Чугунные радиаторы являются самым традиционным элементом теплоснабжения. За долгие годы они практически не видоизменялись, но сохранили свою популярность и просты по форме и дизайну. Долговечны, надежны, хорошо держат тепло. Могут долго сопротивляться коррозии и воздействию химических реагентов.
По температурному режиму не уступают другим приборам аналогичной комплектации. По давлению и мощности – превосходят, но сложны в установке и транспортировке.
Биметаллические устройства обычно имеют трубчатый стальной сердечник и алюминиевый корпус. Такие отопительные устройства выдерживают высокое давление. В целом, они отличаются повышенной надежностью и прочностью. При низкой инерционности обладают высокой теплоотдачей и низким расходом воды, не боятся гидравлических ударов. По базовым показателям в 1,5-2 раза превосходят аналогичные устройства. Главный недостаток – высокая цена.
Общие сведения по результатам расчетов
- Количество секций радиатора
– Расчетное кол-во секций радиатора, с обеспечением необходимого теплового потока для достаточного обогрева помещения при заданных параметрах.
- Кол-во тепла, необходимое для обогрева
– Общие теплопотери помещения с учетом особенностей данного помещения и особенностей функционирования системы отопления.
- Кол-во тепла, выделяемое радиатором
– Общий тепловой поток от всех секций радиатора, выделяемый в помещение при заданной температуре теплоносителя.
- Кол-во тепла, выделяемое одной секцией
– Фактический тепловой поток, выделяемый одной секцией радиатора с учетом особенностей системы отопления.
Расчет количества секций радиаторов отопления
|
Длина помещения (м): Ширина помещения (м): Высота помещения (м): |
Тип окон: Тройной стеклопакетДвойной стеклопакетОбычное остекленение Тип помещения сверху: Количество наружных стен: |
|
В целях монтажа в помещениях батарей обогрева предварительно осуществляется расчет необходимого числа приборов. Различные радиаторы отопления характеризуются определенной величиной мощности одной секции.
Типы радиаторов
Модели радиаторов подразделяются на группы:
- Чугунные — хорошо отдают тепло и устойчивы к высокому давлению в системе. Однако они тяжелые, со временем засоряются ржавчиной и илом, в результате чего теплоотдача их снижается. Кроме того, они не соответствуют современному дизайну.
- Стальные, недостаток которых состоит в слабой сопротивляемости перепадам давления и в подверженности коррозии.
- Алюминиевые
- Биметаллические
Компания «VIVALDO Radiatori» производит алюминиевые батареи четырех моделей (Classic 350/85, 500/70 и 500/80 и 500/100) и три модели — биметаллических (Classic 350/80 и 500/80, Modern 500/80). Все они характеризуются высоким качеством, небольшими размерами и весом, высокими показателями теплоотдачи в течение всего периода эксплуатации, устойчивостью к коррозии и современным дизайном.
Алюминиевые радиаторы менее устойчивы к гидравлическим нагрузкам и повышенной кислотности теплоносителя, но они дешевле.
Их чаще устанавливают в домах с автономным теплоснабжением, где есть возможность контроля и самостоятельного регулирования давления. В домах же с централизованным теплоснабжением лучше использовать биметаллические. Они более устойчивы к высокому давлению и химическому составу воды.
Расчет числа секций радиаторов
Для определения количества радиаторов в помещении производится расчет числа секций (I). При этом учитываются такие основные факторы, как:
- площадь помещения (S м2)
- тепловая мощность (P) одной секции (в паспорте радиатора)
- мощность приборов отопления на 1 м2 площади, в соответствии с установленными нормами (100 Вт).
Формула для подсчета: I = S x 100/P. Мощность одной секции алюминиевой батареи составляет в среднем 190 Вт, следовательно, формула примет следующий вид: I = 100S/190. Средняя тепловая мощность (P) одной секции биметаллической батареи — 185 Вт. В этом случае: I = 100S/185.
На нашем сайте для более удобного расчета необходимого числа секций представлен калькулятор, в который надо ввести следующие данные:
Расчет количества радиаторов
В небольших помещениях (кухня) типовых домов достаточно установки одного радиатора.
В комнатах, площадь которых превышает 25 м2 (гостиная, спальная комната), устанавливаются два и больше радиаторов с целью создания равномерных конвекционных потоков и равномерного обогрева комнаты. Все расчеты производятся с учетом средней температуры теплоносителя 70 градусов при высоте потолка не более 3 м.
Компания «VIVALDO Radiatori» продает радиаторы, технически адаптированные к российским условиям, уже более 10 лет. Наша продукция отличается высоким качеством и современным дизайном.
Калькулятор тепловых потерь NRG Awareness
Введение
Калькулятор тепловых потерь NRG Awareness предназначен для помощи монтажникам, проектировщикам и домовладельцам в расчете тепловых потерь здания. Расчеты основаны на методологии, изложенной в Руководстве CIBSE по проектированию внутреннего отопления от 2020 года. Это то же руководство, которое SEAI использовала для своей электронной таблицы «Расчет тепловых потерь и размеры радиаторов для систем тепловых насосов».
Приложение разбивает обычно сложный процесс расчета на простые логические поля ввода, каждое из которых имеет описание.
Это означает, что для получения точных результатов пользователю не нужны глубокие знания расчетов тепловых потерь и теплового моделирования. В заключительном отчете указаны потери тепла в каждой комнате, рекомендуемый размер радиатора, поправочный коэффициент радиатора, рекомендуемые центры труб теплого пола и общие потери тепла для здания, которые можно использовать для расчета котла или теплового насоса. В отчете также указывается расход каждой зоны и расход, требуемый котлом/тепловым насосом. Эта информация может быть использована для расчета циркуляционных насосов системы. Пожалуйста, смотрите пример отчета в нижней части этого поста.
Шаг 1 — Информация о проекте
При первом открытии приложения на сайте app.nrgawareness.com вы сталкиваетесь с первым шагом — Информация о проекте. Вверху этой страницы есть некоторая общая информация о калькуляторе, а под этим текстом показаны первые поля ввода. На этом этапе вам необходимо ввести некоторую информацию о проекте, такую как название, расчетная температура, количество комнат, тип источника тепла, а также количество и тип зон нагрева.
Помните, что калькулятор является динамическим, поэтому он адаптируется к вашему вводу. Количество комнат, выбранных на этой странице, определит количество комнат, которые вы должны заполнить на следующем шаге. Вы также можете видеть, что я выбрал 2 зоны нагрева, в результате чего внизу появилось 2 раздела, которые мне нужно было заполнить, по одному для каждой зоны. Температура подачи и обратки для зоны нагрева заполняется автоматически в зависимости от типа источника тепла и типа источника тепла. Значения по умолчанию — это значения, рекомендованные NRG Awareness, но при желании вы можете изменить их, нажав «Я знаю поток и возвращаемое значение».
Помните, что всякий раз, когда вы не уверены в правильности ввода, просто наведите указатель мыши на значок «?» символ, и вы получите более подробное объяснение.
Шаг 2 – Данные о помещении
После нажатия кнопки «Следующий шаг» вы перейдете к шагу 2. Здесь вы должны ввести данные для каждого помещения.
Раздел 1: Выберите тип комнаты
Вам необходимо выбрать тип комнаты, для которой вы вводите данные. Эта информация будет определять рекомендуемую температуру в помещении и скорость вентиляции.
Раздел 2: Присвоение метки вашей комнате
Назначьте метку вашей комнате, это просто для того, чтобы вам было легче идентифицировать комнату в итоговом отчете.
Раздел 3: Возраст здания
Этот вход определяет качество изоляции (значения U) и защиту от сквозняков (коэффициент вентиляции) помещения. Если вы выполнили работу в помещении или знаете свои фактические значения U или скорости вентиляции, вы можете переопределить значения по умолчанию, нажав «Я знаю свои значения U» или «Я знаю свою скорость вентиляции».
Раздел 4: Информация об отоплении
Здесь вы должны сообщить калькулятору, к какой из ваших отопительных зон относится текущая комната. Если вы выберете зону обогрева с подогревом пола, коэффициент теплопередачи пола будет автоматически изменен на 0,15, поскольку мы предполагаем, что в помещениях с установленным подогревом полы хорошо утеплены.
Если это не относится к вашему полу, вы можете переопределить U-значение пола. В разделе 4 вы также должны выбрать, являются ли помещения выше или ниже отапливаемыми помещениями. Это определит, нужно ли рассчитывать потери тепла через крышу и/или пол.
Раздел 5: Размеры комнаты
В этом разделе необходимо ввести размеры комнаты. Требуемые входные данные: высота помещения, площадь помещения, длина внутренних стен и длина наружных стен. Если ваша высота потолка не одинакова во всей комнате, вы должны ввести среднюю высоту потолка комнаты. Если вам нужна помощь в расчете площади вашей комнаты, вы можете нажать на поле рядом с «Калькулятор комнаты», чтобы открыть калькулятор, который поможет вам. Калькулятор площади комнаты подходит для большинства форм комнат, просто убедитесь, что вы ввели правильный размер для правильной стены. См. рисунок ниже.
В этом примере стены D и E являются внутренними стенами, а остальные — внешними стенами. Окончательный результат можно увидеть ниже.
Чтобы сэкономить мне некоторые входные данные, я мог бы ввести 1 внутреннюю стену 8 м и 1 внешнюю стену 12 м. Для этих входов важна общая длина стен.
Раздел 6: Двери и окна
В этом разделе вы должны ввести количество и размер всех внешних окон, дверей и потолочных фонарей. Опять же, есть калькулятор, который поможет вам рассчитать их размер, если это необходимо, эти калькуляторы предназначены только для прямоугольников, поскольку большинство дверей и окон прямоугольные.
Раздел 7: Информация о вентиляции
Последний шаг — информация о вентиляции. Здесь вы должны ввести количество открытых дымоходов, открытых дымоходов и вытяжных вентиляторов в помещении. Вместе с интенсивностью вентиляции эта информация используется для расчета вентиляционных потерь помещения. После завершения нажмите следующую комнату.
Шаг 3: Завершение
Когда вы закончите заполнение всех данных комнаты, нажмите «Завершить» внизу страницы.
Это приведет вас к последней странице, где вы вводите свою контактную информацию и запрашиваете отчет.
Шаг 4: Заключительный отчет и как его использовать использовать информацию из отчета о потерях тепла и брошюру с информацией о продуктах и услугах, которые мы предоставляем.
Пример отчета о потерях тепла и документ о том, как его использовать, можно увидеть в PDF-файлах, ссылки на которые приведены ниже:
Пример отчета о потерях тепла
Как использовать отчет о потерях тепла
Калькулятор БТЕ
