Как установить и подключить кондиционер: инструктаж и разбор ошибок

Качество монтажа на 90% определяет эффективность, бесперебойность и срок службы сплит-системы. В стремлении сэкономить многие отказываются от услуг квалифицированной монтажной бригады, полагаясь на собственные навыки.

Чтобы не испортить дорогостоящую технику и реализовать потенциал прибора в полной мере, перед тем, как установить кондиционер, следует разобраться в его конструкции, изучить технологию монтажа и обозначить основные этапы работ.

Мы постараемся помочь вам в решении этих вопросов. В статье приведена схема устройства бытового сплита, описан принцип его функционирования, а также изложена подробная инструкция с описанием каждого технологической стадии установки кондиционера.

Опыт профессионалов позволил выделить типичные ошибки начинающих монтажников — эти моменты обязательно стоит учесть при креплении и подключении блоков.

Содержание статьи:

  • Типовое устройство и принцип функционирования
  • Требования к размещению сплит-системы
  • Поэтапная технология монтажа
    • Подбор комплектующих и инструментов
    • Подготовка коммуникационных каналов
    • Крепление монтажной панели
    • Установка внешнего сплит-блока
    • Подвод медных трубок и кабеля
    • Вакуумирование холодильного контура
    • Заполнение магистрали фреоном
  • Типичные ошибки в установке кондиционера
  • Выводы и полезное видео по теме

Типовое устройство и принцип функционирования

Кондиционер – технически сложное оборудование. Отдельные модели разнятся по методу подачи воздуха, особенностям исполнения, мощности и другим техническим параметрам. Подробная информация о видах и выборе кондиционеров читайте в .

Типовая  климатическая установка для дома представлена «связкой» из двух элементов – уличного и внутреннего модуля.

В наружном корпусе (компрессорном блоке) осуществляется конденсация, а внутренняя часть выполняет задачи испарителя. Элементы собраны в единую систему кондиционирования с помощью проводов и трубок с циркулирующим фреоном

Чтобы понять, по какому принципу происходит охлаждение воздуха, необходимо разобраться в основных компонентах .

Составляющие выносного блока:

  1. Вентилятор – обеспечивает обдув внутренних элементов, в частности, конденсатора.
  2. Конденсатор. В радиаторе хладагент охлаждается, передавая тепло наружному воздухопотоку.
  3. Компрессор – сердце холодильного аппарата. Устройство предназначено для сжатия и передачи фреона по контуру.
  4. Система управления. На инверторных моделях плата расположена во внешнем корпусе, в остальных кондиционерах электроника является частью внутреннего блока.

В реверсивных сплит-системах предусмотрен четырехходовой клапан (позиция 5 на рисунке ниже), изменяющий вектор подачи фреона зависимо от режима работы: «обогрев» или «охлаждение».

Дополнительные элементы: 6 – штуцерные соединения для подвода медного трубопровода, 7 – фильтр на входе к компрессору, 8 – крышка, защищающая места штуцерных соединений и подвода кабеля

Устройство внутреннего блока несколько проще.

Главные рабочие узлы и детали:

  1. Передняя крышка с жалюзи. Пластиковая перфорированная панель для подачи воздуха вовнутрь помещения. Решетки регулируют направленность воздушных масс.
  2. Воздушный фильтр. Полимерная сетка и фильтрующие элементы удерживают частицы грязи. Степень очистки зависит от типа фильтра: угольный – удаление посторонних ароматов, электростатический – задержка пыли.
  3. Теплообменник. Выполняет роль испарителя – здесь осуществляется нагревание и испарение фреона.
  4. Вентилятор. Нагнетает воздушные струи, перенаправляя их через испаритель в помещение. Возможно несколько скоростей вращения.

На лицевой стороне прибора расположена индикаторная панель для отображения рабочего режима и текущих параметров микроклимата.

Под испарителем предусмотрен поддон для сбора конденсата. Из емкости жидкость самотеком выводится по дренажному шлангу наружу. Штуцерные соединения для подвода медной трассы находятся с тыльной стороны блока

Принцип функционирования кондиционера базируется на передачи тепла из комнаты на улицу. В системе используется уникальное свойство хладагента – закипание при низкой температуре.

Порядок работы в режиме охлаждения:

  1. После включения сплит-системы газообразное вещество подается к компрессору – здесь фреон сжимается, а его температура возрастает.
  2. Нагретый газ поступает в теплообменник внешнего блока, где происходит конденсация – преобразование в жидкое состояние. Процесс сопровождается охлаждением фреона и передачей тепла наружу.
  3. Хладагент направляется к внутреннему теплообменнику. Следуя по капиллярной трубке, жидкость дросселируется – давление материала понижается.

В испарителе наблюдается обратный процесс – поступивший фреон обдувается теплом из помещения и при переходе из жидкого состояния в форму газа выделяет холод. Охлажденные воздухопотоки подаются в комнату.

В процессе трансформации хладагента из газа в жидкость неизбежно появление конденсата. Для нормальной работы системы кондиционирования необходимо организовать беспрепятственный отвод влаги – установить дренажную трубку (+)

Требования к размещению сплит-системы

Особого внимания заслуживает выбор месторасположения элементов кондиционирования. Отдельный свод требований и нормативов посвящен установке внешнего блока, внутреннего корпуса и длине трубной магистрали системы.

Наружный блок. При выборе внешнего агрегата, следует учесть прочность стен дома. Высокомощные модели кондиционеров весят до 50-60 кг, стандартные бытовые – 10-15 кг. При этом стена и применяемые крепежные элементы должны обладать двукратным запасом прочности как минимум.

Нюансы монтажа:

  • крайне нежелательна установка тяжеловесных приборов на стены из газобетона;
  • монтаж блока на вентилируемый фасад осуществляется через демпфирующий уплотнитель – материал снижает шумовые вибрации устройства;
  • опорные кронштейны должны крепиться непосредственно к стене, а не декоративной облицовке или утеплителю.

Месторасположение внешнего корпуса подбирается с учетом следующих рекомендаций:

  1. Блок должен находиться в зоне свободной циркуляции воздуха.
  2. Немаловажное условие – доступ к оборудованию для обслуживания и ремонта.
  3. В рабочем режиме сплит-системы из компрессорного блока выходит горячий воздух, поэтому агрегат размещают так, чтобы теплые пары не попадали в окна соседей на нижних этажах.

Наружный элемент нельзя размещать в закрытом пространстве, внутри остекленной лоджии или балкона. Минимальное расстояние от каждой стенки прибора к иной плотной поверхности – 30 см.

На фото предложены допустимые способы размещения наружного корпуса в многоэтажном доме. Более предпочтителен – вариант №2. При установке блока на балконной перегородке вибрация и шум прибора усиливаются – возможен неприятный гул и шум

При обустройстве системы кондиционирования для квартиры на первом этаже высота размещения внешнего блока – минимум 2 м от земли.

Внутренний блок. Монтажное место должно соответствовать технологическим нормам, обеспечивать комфортное пользование кондиционером и не особо выделяться на фоне интерьера.

Общие требования:

  1. Охлажденный воздухопоток не должен идти напрямую на человека. Лучше избегать направленности в зону частого пребывания – на диван, кровать или рабочее место. Модели с разносторонним распределением воздуха устремляют струи вдоль стен.
  2. На пути выходящего потока не должно быть преград и предметов. Недопустим монтаж испарительного блока в нише – эффективность охлаждения понижается.
  3. Блок-фен нельзя размещать над розетками и электроприборами – при неисправности дренажной системы влага может спровоцировать короткое замыкание, поломку приборов.

При установке следует контролировать, чтоб воздухозаборные отверстия не перекрывались – недопустим монтаж вплотную к стене или потолку.

Минимальные расстояния: от потолка до фена – 10-20 см, до боковых стен – 30-50 см. При ограниченном пространстве сверху прибору не хватает воздуха для обработки. Преграда снизу спровоцирует «поглощение» холодного выработанного воздуха и обмерзание испарителя (+)

Длина трассы. Важным аспектом работоспособности системы является метраж фреоновой магистрали – расстояние между двумя блоками. Длина трассы указывается в инструкции к оборудованию. Оптимальный параметр – 6 м, допустимые дистанции: по вертикали – 7 м, по горизонтали – 15 м.

Удалять блоки на максимальное расстояние не рекомендуется по ряду причин:

  • дороговизна медного трубопровода;
  • при удлинении фреоновой магистрали возрастает нагрузка на компрессор – его мощность «ослабевает», а износ увеличивается;
  • чем больше протяженность трассы, тем больше трудозатраты на ее построение.

Очень часто монтажники в стремлении сократить время выполнения работ, настойчиво предлагают «урезать» фреоновую магистраль. Однако чрезмерное сокращение трассы сказывается на работе прибора.

При длине трубопровода меньше 5-6 м возможна передача вибраций от уличного блока внутреннему. Как следствие – работа сплит-системы сопровождается неприятным дребезжанием

Поэтапная технология монтажа

Перед тем как установить двухблочный кондиционер, следует подготовить нужные инструменты и составить план работ. Общая схема действий такова: сверление штроб и отверстий, монтаж панели фен-блока и крепление уличного модуля, подвод коммуникаций, вакуумирование и запуск сплит-системы.

Подбор комплектующих и инструментов

Разные производители поставляют кондиционеры полной комплектации с монтажным набором. Предоставление недостающих крепежных элементов – удел компании установщика.

Стандартная комплектация сплит-системы: 1 – внутренний фен-блок, 2 – уличный блок, 3 – монтажная рама, 4 – гайки для удлинения трубок, 5 – дренажный пластиковый отвод, 6 – пульт управления

Для самостоятельного монтажа понадобятся:

  • медные трубки диаметром ¼ дюйма (жидкая фаза фреона), 3/8 дюйма (газообразный хладагент) – метраж подбирается в соответствии с длиной фреоновой трассы плюс 1 м запаса;
  • гайки для стыковки труб;
  • теплоизоляционные рукава из вспененного полимера;
  • армированный скотч;
  • анкерные шурупы (диаметр 10-12 мм, длина – 150-300 мм) и кронштейны.

Для питания блоков требуется розетка. Оптимально, если она подсоединена к отдельному кабелю ВВГнг 3*2,5 мм от обособленного электрического щитка. Желательно, чтоб кабель защищался.

Арсенал установщика кондиционеров: 1 – ример-зачистка для снятия фаски с труб, 2 – пружинный трубогиб, 3 – вальцовка, 4 – вакуумный насос для откачки воздуха из контура, 5 – манометрический коллектор для отслеживания давления в системе

Кроме перечисленных инструментов понадобятся: перфоратор и буры разных типоразмеров, отвертки, рожковые ключи, кусачки, кримпер и .

Подготовка коммуникационных каналов

Первым делом следует отметить место под установку фен-блока, траекторию прохождения фреонового контура и расположение сквозного отверстия.

Штробление стены лучше выполнять на этапе черновых работ при капитальном ремонте. Можно упростить задачу и для размещения контура использовать пластиковый короб, установленный поверх стены

Для вывода трубок и кабелей сверлится отверстие диаметром от 50 мм с небольшим уклоном в сторону улицы – это обеспечит свободный слив конденсата. Под провода надо или задействовать маскировочные накладки.

В проходное «окно» надо вставить гильзу (пластиковую трубу), снижающую риск повреждения коммуникаций.

Крепление монтажной панели

Основание для установки фен-блока крепится строго горизонтально, чтобы жидкость из дренажной емкости не выливалась в помещение, а выводилась по дренажному каналу на улицу.

Кроме того, перекошенный кондиционер смотрится некрасиво.

Положение внутреннего корпуса контролируется на стадии установки перфорированной монтажной панели и в процессе навешивания фен-блока на стену

Крепление установочной пластины:

  1. С тыльной стороны внутреннего корпуса снять стальную панель, отогнув защелки.
  2. Приложить к стене, выровнять по горизонтали.
  3. Отметить места под крепежи, высверлить отверстия, установить дюбели.
  4. Закрепить панель.

На монтажной пластине предусмотрено много готовых отверстий. Для фиксации основы под блок достаточно использовать шесть из них – более удобных в конкретном случае.

Установка внешнего сплит-блока

Инсталляция уличного блока на фасадную стену сопряжена с рискованными высотными работами. Собственноручная установка допустима только на нижних этажах многоэтажек или в частных одноэтажных домах.

Даже в этих ситуациях необходимо заручиться поддержкой помощника и соблюдать технику безопасности – работать со страховкой. Для монтажа внешнего модуля на высоте надо пригласить промышленного альпиниста.

Жесткость установки сплит-комплекса достигается при помощи L-образных кронштейнов. Перед монтажом следует проверить крепежи на качество исполнения и соответствие весу компрессора

Требования к кронштейнам:

  1. Целостность слоя краски. Материал покрытия – порошковая краска без царапин, сколов. Эмаль не выдержит механических воздействий, а места повреждений поддаются коррозии – со временем крепеж теряет прочность.
  2. Отверстия под анкеры овальной формы. Сверление дополнительных проемов недопустимо, так как снижается расчетный запас прочности и счищается краска.

Грузоподъемность опоры указана на корпусе кронштейнов. Расстояние между двумя «балками» рассчитывается так, чтобы проемы в опорах совпадали с отверстиями для фиксации на внешнем модуле.

Ход работ:

  1. Закрепить кронштейны, используя длинные анкера, шурупы диаметром 10-12 мм. На каждую опору – минимум по три крепежа.
  2. Под лапки сплит-блока заложить резиновые прокладки – виброизоляторы.
  3. Опустить модуль на кронштейны.

Пропустить анкера через уплотнитель, отверстия в опорах, лапках блока и плотно их затянуть. Диаметр крепежных болтов – 8-10 мм.

Подвод медных трубок и кабеля

Далее следует измерять длину коммуникаций от внутреннего модуля до клемм и вентилей на уличном блоке. Отрезать нужную длину провода и зачистить его.

Стримером обработать отдельные жилы и выполнить опрессовку кримером, используя наконечники НВИ. Последующие действия: пропустить провод с тыльной стороны фен-блока и зафиксировать жилы в клеммы

Подготовка и установка фреоновой магистрали:

  1. Отрезать и зачистить два одинаковых отрезка трубы. Убрать частицы стружки и протереть торцы.
  2. Набросить на трубку накидную гайку и выполнить развальцовку.
  3. Изогнуть трубки, идущие от внутреннего модуля, и прикрутить их с гайками на ниппели. Закрутить гайки.
  4. Надеть теплоизоляционный чехол.
  5. При необходимости – удлинить дренажный отвод.
  6. Собрать кабели и трубки, обмотать скотчем. На медные трубки надеть заглушки, дренажный канал разместить внизу связки.
  7. Протащить коммуникационный «узел» через отверстие в стене.
  8. Навесить фен-блок на монтажную пластину.
  9. С помощью трубогиба придать трассе нужную форму, избегая резких углов.
  10. Подвести трубы к вентилям – с большим диаметром к газовому, меньшим – жидкостному. При необходимости обрезать излишки.
  11. Надеть теплоизоляцию и развальцевать трубки.

Перед тем как подключить и протестировать кондиционер, надо проверить герметичность магистрали. Выполнить опрессовку труб и проконтролировать манометром стабильность давления в системе.

Вакуумирование холодильного контура

Обязательный этап – создание вакуума в системе. Процедура позволяет устранить воздух и влагу из магистрали. Для работы используется насос и манометрический коллектор.

С вентилей на внешнем блоке снять заглушки газового и жидкостного клапана, а также сервисного порта. Синий шланг от манометра соединить с портом газового вентиля. К центральному штуцеру коллектора подвести желтый шланг, другой конец подключить к вакуумному насосу

Порядок вакуумирования системы:

  1. Перекрыть вентили на манометре.
  2. Запустить вакуумный насос, открыть вентиль манометра – спустя минуту, прибор покажет нулевое значение.
  3. Продолжить вакуумирование для удаления влажности из системы. Время работы – 15-30 минут.
  4. Закрыть вентиль и отключить насос.

Повышение давления после выключения насоса свидетельствует о наличии протечек и негерметичности контура.

Заполнение магистрали фреоном

Финишный этап – и проверка работоспособности кондиционера. В контуре должен циркулировать определенный объем фреона для поддержания давления, заданного производителем.

При удлинении магистрали требуется дозаправка этим веществом.

Закачка осуществляется без разъединения синего шланга и клапана сервис-порта. Если этим требованием пренебречь, то в систему поступит воздух

После заправки надо отсоединить шланг от «газового» клапана. Следует соблюдать меры предосторожности – надеть очки, перчатки и не наклонять лицо к откручиваемому штуцеру. Чтобы минимизировать потери фреона действовать надо быстро.

Необходимо быть готовым к тому, что откручивание штуцера сопровождается шипением, выходом масла и фреона. Неосведомленный человек может резко одернуть руку и выпустить хладагент. Кроме того, есть риск получения термического ожога.

Перед первым запуском сплит-системы надо проверить места соединений трассы на протечки (обмылить), закрутить заглушки сервисного порта и вентилей. Теперь можно подключить кондиционер к розетке и испытать его рабочие характеристики.

Типичные ошибки в установке кондиционера

Несоблюдение требований монтажа является частой причиной сбоев в работе сплит-систем и необоснованного увеличения счетов за электричество. Приведем перечень популярных недочетов.

№1. Монтаж в неподходящем месте. Требования к размещению сплит-блоков были рассмотрены выше. Неопытные мастера допускают стандартные ошибки: установка над отопительным прибором или в зоне прямого воздействия солнечных лучей.

№2. Некачественная вальцовка.

Наличие шероховатостей, борозд и заусенцев препятствует нормальной циркуляции фреона и ухудшает плотность прилегания к штуцерам. В результате может наблюдаться утечка фреона (+)

№3. Несоответствие объема хладагента длине трассы. Количество фреона прямо пропорционально метражу контура. Если магистраль увеличили/уменьшили, а его объем не откорректировали, то кондиционер работает неправильно, а со временем выходит из строя.

№4. Отсутствие термоизоляции. Отверстие в стене для прокладки магистрали необходимо заполнять пеной. Если этого не сделать, то перепады температур спровоцируют появление конденсата – оседание влаги на бетоне приведет к образованию грибка.

№5. Заломы медных трубок.

В местах перегибов пропускная способность снижена. Как следствие – возрастает нагрузка на компрессор, и прибор вырабатывает положенный ресурс раньше срока

№6. Ненадежное соединение кабелей. Ошибки в обустройстве электропроводки чреваты не только поломкой климатического оборудования, но и возгоранием или ударом тока.

№7. Применение некачественных материалов. Непрочные кронштейны могут не справиться с возложенной нагрузкой, особенно зимой при скоплении на сплит-блоке снега. Предупредительные меры: выбор надежной опоры и установка над уличным блоком защитного козырька.

Выводы и полезное видео по теме

Подробный видеоролик поможет разобраться в технологических нюансах установки кондиционера в квартире.

В инструктаже приведен перечень необходимых инструментов, отображен процесс монтажа сплит-блоков, организации кабель-каналов, подсоединения коммуникаций и ввода кондиционера в эксплуатацию:

Основная сложность монтажа кондиционера – установка тяжеловесного блока на фасад высотного здания. Лучше воспользоваться услугами промышленного альпиниста. Остальные действия не требуют от особых навыков, главное – соблюдать технологию монтажа и рекомендации производителя сплита.

У вас есть личный опыт установки кондиционера? Хотите поделиться накопленными знаниями или предостеречь читателей от возможных ошибок монтажа и подключения? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

правила монтажа, что нужно и где лучше

Установка оконного кондиционера

Оконный кондиционер

Установка оконного климатического устройства – задача трудоемкая, которая требует от исполнителя максимальной внимательности и аккуратности. Такой кондиционер представляет собой цельный блок, что немного упрощает монтаж. Все работы выполняются в такой последовательности:

  1. Для начала необходимо определиться с местом установки кондиционера и тщательно подготовить для этого стеклопакет. Окно размечают, по размерам аппарата, затем вынимают стекло и вставляют перемычку. Место под монтаж готово, свободное место рамы необходимо аккуратно застеклить;
  2. Затем устанавливается кронштейн и само устройство. При этом нужно следить, чтобы задняя стенка была немного наклонена, для отвода конденсата;
  3. Далее нужно прикрепить шланг для стекания конденсата. Шланг должен быть идеально ровным, без перегибов;
  4. Выполняется подведение отдельной электрической линии под кондиционер;
  5. Подключается заземление.

После стоит проверить работу оконного кондиционера. Если он не включается, стоит проверить все контакты и устранить неполадки.

Возможные ограничения

Особых требований к таким работам нет, правила установки кондиционера обычно регламентируются требованиями СЭС (в каждом регионе они могут отличаться). Кроме того, некоторые муниципалитеты могут вводить ограничения, касающиеся эстетики. Например, в исторических центрах, или в постройках, которые отнесены к культурному наследию (либо являются историческими памятниками), местные власти могут устанавливать особые правила установки кондиционеров на фасадах зданий. Часто такие ограничения вообще запрещают изменять внешний облик архитектурного сооружения. В таких случаях климатические системы с внешними модулями монтируются на крыше (при условии, что их не будет видно).

С технической точки зрения никаких дополнительных сложностей, разве что магистраль с фреоном будет существенно длиннее (а значит стоимость работ по монтажу вырастет). Еще одна возможная проблема — отсутствие защиты от вандалов и злоумышленников (воров). Когда внешний модуль расположен на стене здания, он недоступен для внешнего вмешательства.

Иногда, буквальное выполнение подобных требований приводит к эстетическому абсурду.

В некоторых случаях, проблема организации климата (особенно, если это самостоятельная установка кондиционера) решается подбором моделей:

  • оконный кондиционер не так сильно изменяет облик исторического здания;
  • напольные системы вовсе не видны снаружи.

Мы рассмотрим все способы, как установить кондиционер своими руками, за исключением канальной системы климата.

Также учитываются требования безопасности монтажа наружных блоков. Тяжелое оборудование, размещенное на высоте нескольких десятков метров, представляет потенциальную опасность при падении. Поэтому кронштейны креплений должны быть надежными.

Электрическая схема подключения кондиционера должна соответствовать Правилам устройства электроустановок (ПУЭ), как любой мощный электроприбор. Кроме того, потребление энергии не может превышать технические условия (ТУ) вводного подключения объекта. Перед приобретением, необходимо произвести расчет суммарной мощности ваших электроприборов, и сравнить полученный результат с ограничениями, установленными предприятием, которое поставляет электроэнергию. Желательно, чтобы не возникало необходимости отключать климатическую систему при включении бойлера или утюга. Иначе это может привести к перегрузкам, и возникновению аварийных ситуаций.

Крепление наружного узла

Крепление наружного узла в частном доме не требует больших усилий, но в случае с многоквартирным помещением дела обстоят куда серьезнее. В таком случае нужно тщательно продумывать место расположения внешнего блока, чтобы он не мешал соседям и не вызывал стекание конденсата по стене дома. Но и устанавливать узел на большой дистанции от балкона тоже недопустимо, так как через какое-то время его нужно будет заменить или обслужить.

Эксперты рекомендуют устанавливать блок с восточной или северной стороны окна или балкона, как правило, в нижней части. В таком случае он не будет никому мешать, а дотянуться до него можно будет просто через открытое окно. Используя хороший уровень, следует определить места крепления кронштейнов и просверлить отверстия в стене под анкерные болты.

Прокладывая межблочные коммуникации, следует сделать сквозное отверстие. Его диаметр может составлять 80 мм. При выполнении работ в кирпичной стене, лучше начинать сверлить по шву между кирпичами. Такой подход позволит сократить полезное время, а само отверстие будет максимально аккуратным.

Кронштейны фиксируются по предварительно выполненной разметке, выравниваются с помощью строительного уровня, а затем надежно закрепляются болтами. Наружный блок должен устанавливаться таким образом, чтобы между радиатором и поверхностью стеновой конструкции находилось не меньше 10 см. Подключение и последующий запуск системы осуществляются чуть позже, после чего заделываются образовавшиеся зазоры. Убедившись в надежности фиксации блока, можно начинать следующий этап.

Внутренний блок

При установке промышленных кондиционеров нужно разбираться не только в устройстве внешнего блока, но и внутреннего.

Такая часть системы состоит из следующих деталей:

  • Передняя панель. Является небольшой решеткой из пластика, пропускающей потоки воздуха. Панель легко поддается очистке, так как она снимается без особых усилий.
  • Фильтр грубой очистки. Выполнен в виде пластиковой сетки и способен задерживать крупные частицы мусора, такие как крупная пыль, животная шерсть и другие. Чтобы система кондиционирования работала долго и без сбоев, фильтр нужно подвергать очистке не меньше двух раз в месяц.
  • Фильтр тонкой очистки. Может отличаться разным типом исполнения и функциями: угольный вариант борется с неприятными запахами, электростатический защищает систему от мелкой пыли и так далее. Но в отличие от предыдущего узла, фильтр тонкой очистки практически не влияет на эффективность работы системы.
  • Вентилятор. Обладает тремя или четырьмя скоростями вращения.
  • Испаритель. Представляет собой радиатор, который осуществляет нагрев холодных воздушных масс и их дальнейшее испарение.
  • Горизонтальные жалюзи. Способны менять направление воздуха по вертикали. Конструкция оснащена электроприводом, а ее положение меняется с помощью пульта удаленного контроля. Также жалюзи поддерживают режим автоматической работы, совершая колебательные движения с определенным интервалом.
  • Вертикальные жалюзи. Регулируют подачу воздушных потоков по горизонтальному направлению. Установки для бытовых целей поддерживают только ручную настройку положения, а более продвинутые кондиционеры премиум-класса регулируются посредством пульта ДУ.
  • Панель индикаций. На передней панели системы кондиционирования расположены светодиоды, определяющие текущий режим работы и любые поломки.
  • Поддон для конденсата. Находится под испарителем и является важным элементом для сбора всевозможного конденсата. Из поддона вода выводится наружу посредством дренажного шланга.
  • Плата управления. В большинстве случаев узел находится по правой стороне внутреннего блока и оснащен блоком электроники с центральным микропроцессором.

Принцип работы кондиционера, сплит-системы

Для формирования общего представления об организации внутреннего устройства, и перед тем устанавливать кондиционер, рекомендуем рассмотреть принцип работы системы. Климатическое устройство состоит из 2-х равноценных блоков – компрессорного и испарительного. Они подключены друг к другу специальными переходниками, патрубками и трубками.

Хладагент под высоким давлением направляется в испарительную часть. Затем происходит расширение фреона, его постепенное закипание и парообразование. Именно этот холодный пар и поглощает теплоту воздуха. Климатическая установка работает с активным образованием водного конденсата, оседающего на специальном радиаторе. На завершающем этапе вода выводится из здания по специальной трубке.

В процессе работы компрессором откачиваются испарения фреона. Давление внутри блока повышается встроенным насосом. Постепенно хладагент под действием температуры из жидкого состояния переходит в парообразное. Плотный «туман» направляется в камеру конденсата для постепенного охлаждения (для этих целей используется небольшой вентилятор) и перехода в жидкое состояние. Затем круг замыкается и процесс зацикливается.

Эффективность и продолжительность функционирования кондиционера дома, а также количество потребляемой прибором электроэнергии определяются интенсивностью эксплуатации агрегата, климатическими особенностями региона. Если в комнате около климатического устройства находится обогреватель, уровень потребляемой электроэнергии увеличивается, что чревато выходом аппарата из строя. Спровоцировать поломку может даже обычная пыль. Комнате предписана регулярная влажная уборка.


Функциональная схема работы климатического прибора

Соединительные муфты и стыки требуют герметизации в обязательном порядке дабы нивелировать вероятность испарения фреона или другого хладагента. Установка внешнего блока кондиционера выполняется таким образом, чтобы по уровню он находился ниже внутренней части агрегата. Наружный узел располагают в затемненном месте, вдали от солнечных лучей.

От соблюдения базовых рекомендаций, указанных выше, зависит комфорт микроклимата в доме и бесперебойное функционирование климатического аппарата.

Основные требования к монтажу

Правильная схема монтажа поможет установить в квартире сплит-систему. Перед установкой изучают нормы и требования к монтажу такого оборудования.

Внутреннего блока

При монтаже внутреннего блока учитываются следующие особенности:

  • Поскольку система кондиционирования потребляет два киловатта электроэнергии, ее внутренний блок подключается к отдельной линии, оснащенной предохранителем.
  • Перед установкой тщательно продумывают особенности размещения проводки. Не рекомендуется прокладывать ее в несущей стене или в швах, располагающихся между плитами.
  • Внутренний блок размещают так, чтобы расстояние до внешнего было не меньше 15 сантиметров.

Внешнего блока

Перед монтажом наружного блока следует ознакомиться со следующими требованиями к установке:

  • Конструкцию устанавливают только на ровную поверхность, которая способна выдержать нагрузку в 65 килограмм.
  • Нельзя ставить блок на стены, построенные из газобетона.
  • При установке обязательно используют строительный уровень, чтобы не было перекосов.
  • Трубку, подсоединенную к конструкции, выводят в систему канализации.
  • В процессе монтажа между стенкой и корпусом делается зазор в 10-15 сантиметров.

Какие бывают кондиционеры

Разновидностей кондиционеров существует достаточно много. Если для установки некоторых из них практически не придется прилагать усилий, то с другими нужно будет изрядно повозиться. Кондиционеры бывают такие:

  1. Оконного типа;
  2. Настенные;
  3. Напольные;
  4. Настенно-потолочные;
  5. Напольно-потолочные;
  6. Кассетные;

  7. Колонные;
  8. Канальные;
  9. Мульти сплит-системы;
  10. Мультизональные;
  11. Прецизионные.

Устройства оконного типа являются самыми дешевыми и примитивными. Их легко установить, но они маломощные и поэтому качественно охладить большое помещение при помощи такой техники невозможно.

Настенные кондиционеры или сплит-системы являются самыми популярными для бытового пользования. Их можно выбрать любого подходящего дизайна и по любой цене: от дешевых китайских, до дорогих брендовых моделей.

Напольная климатическая техника применяется там, где нельзя установить кондиционер на стене. Например, в зданиях со значительным остеклением поверхностей. Эти кондиционеры хорошо охлаждают, а при необходимости и прогревают комнату.

Настенно-потолочные устройства используются в комнатах без подвесных потолков или в помещениях продолговатой формы. Струя воздуха рассекается по поверхности стен и потолка, при этом качественно охлаждая помещение.

Напольно-потолочные системы можно устанавливать в помещениях самой замысловатой формы. Поток воздуха комфортной температуры максимально охватывает всю площадь. Монтировать такие кондиционеры можно на потолке и около пола – это не влияет на качество работы.

Кассетный кондиционер

Кассетные кондиционеры одновременно дают четыре равнозначных потока охлажденного воздуха, что позволяет очень быстро сделать температуру помещения комфортной. Такие устройства чаще используют в нежилых помещениях.

Колонные системы устанавливаются в больших зданиях, которые имеют историческую или другую ценность. Такие устройства не нужно крепить, следовательно, поверхность стен не деформируется.

Канальные системы позволяют одновременно кондиционировать несколько помещений. За счет скрытых коммуникаций такое устройство легко вписать в любой интерьер. Большим достоинством данного вида является возможность подмеса свежего воздуха.

Мульти сплит-системы монтируются в тех зданиях, где нежелательно нагромождать много внешних блоков на фасад. Один такой внешний блок способен обслужить до десятка внутренних блоков. Стоимость таких кондиционеров на порядок выше, чем обычной сплит-системы.

Мультизональные системы используются для кондиционирования огромных помещений, таких как торговые центры, увеселительные заведения, больницы и школы.

Прецизионные системы предназначены для коммерческих целей. Они рассчитаны на круглогодичную работу, без выключения. Такие устройства с успехом применяют в различных хранилищах, операционных больниц и других зданиях специального назначения.

Принцип действия

Перед тем как приступить к самостоятельному монтажу системы кондиционирования, следует разобраться с тонкостями ее работы. Это нужно для правильного распределения важных узлов с целью достижения лучшего КПД. Ключевыми составляющими каждого кондиционера является компрессор и испарительный блок, которые соединены посредством трубок.

Первый элемент устанавливается снаружи дома, на балконе или наружной стене, а второй — непосредственно внутри. Элитные модели промышленного типа оснащены не одним внутренним блоком, а сразу несколькими, которые взаимодействуют с одним мощным компрессором.

Испарительный блок предназначен для поглощения тепла посредством подачи хладагента в камеру. Оказываясь в резервуаре, вещество начинает расширяться, а затем закипать, образуя теплопоглощающие пары. Такой процесс сопровождается выделением водяного конденсата, который в итоге оседает на радиаторе. Дальше влага перемещается в емкость и выводится наружу по трубкам.

Задача компрессора заключается в откачивании образованных испарений хладагента из камеры с помощью повышения давления за насосом. Это приводит к нагреванию хладагента и его преобразованию в плотный туман. В таком состоянии рабочее вещество направляется в специальную камеру с радиатором, проходит процедуру охлаждения и снова приобретает форму жидкости. Процесс повторяется после подачи хладагента в сопло испарительного блока.

Коэффициент полезного действия системы кондиционирования и показатели энергопотребления определяются средой использования. Если возле агрегата установлены радиаторы отопления, компрессору придется расходовать гораздо больше энергии, что снижает срок его службы. Привести к поломке может обычная пыль, которая оказывается внутри оборудования, поэтому процедуру влажной уборки нужно проводить часто и тщательно. Также нельзя размещать на поверхности блока всевозможные предметы или накрывать его чем-нибудь.

Места стыков и соединений должны быть надежно защищены от испарений хладагента. Наружные составляющие устанавливаются ниже внутренних и, как правило, в самом холодном месте. Специалисты советуют размещать блок под свесами крыш или стеновых конструкций, где присутствует тень. Простые рекомендации положительно повлияют на монтаж кондиционирования.

Инструмент, комплектующие для установки устройства

Оборудование для установки кондиционеров включает в себя целый ряд специализированной техники, позволяющей без труда оснастить блоки необходимыми комплектующими для полноценной работы. Так, может потребоваться трубогиб и труборез – устройства позволяют изменить конфигурацию трубы без сопутствующих повреждений и, не образовывая стружку, так как есть риск попадания её в фильтрующую систему. Манометрическая станция позволяет контролировать уровень давления хладагента. Монтаж и установка кондиционеров включает в себя необходимость контроля герметичности системы перед заправкой фреоном, для этого применяется вакуумметр.

Занимаясь монтажом самостоятельно, необходимо приобрести комплект для установки кондиционера. Сегодня есть готовые наборы, которые включают в себя все нужные детали и элементы для полноценного соединения блоков и настройки их работы без потери эффективности системы. Как правило, туда входят соединительные гайки разных размеров, теплоизоляционный материал и медные трубки, шланг, выполняющий функцию дренажа, а также два кронштейна для монтажа наружного блока. Длина труб и дренажа подбирается с учетом конфигурации помещения, то есть можно выбрать комплектацию, подходящую под индивидуальные требования жилья.

Все расходные материалы для установки кондиционеров выбираются с учетом модели техники. Не следует также экономить на качестве соединительных труб, теплоизоляции, крепежа и фреона, так как от этого напрямую зависит продолжительность работы системы кондиционирования и отсутствие необходимости в ремонте, что может повлечь за собой лишние расходы.

Установка и обслуживание кондиционеров при соблюдении регулярности поможет избежать таких последствий, нужно лишь периодически выполнять чистку системы и следить за уровнем в ней фреона.

Особенности монтажа

В комплекте с кондиционером обычно идёт монтажная пластина, необходимая для крепления внутреннего блока устройства. Схема установки кондиционера предполагает составление небольшого проекта, который определяет точное месторасположение и высоту монтажа внутреннего и наружного блоков, длину и путь прохождения соединительной трассы.

При этом важно соблюсти последовательность действий, для чего создана инструкция по установке кондиционера:

Первым делом монтируется панель на стену в определенном месте, а также на соответствующем уровне. Такие нюансы как раз и определяются на стадии проектирования. Монтажная панель устанавливается с помощью строительного уровня, что позволит получить строго горизонтальную линию. Места креплений помечаются ручкой/маркером, чтобы не потерять из виду точные межосевые расстояния.
Затем в стене нужно пробурить отверстие достаточного размера для прохождения сквозь него трасс. Если под рукой нет соответствующего оборудования, можно постараться вывести соединительные трубы через оконный проём, просверлив отверстия в раме.
Установка и ремонт кондиционеров напрямую связаны между собой: чем точнее и правильнее будут выполнены все работы, тем реже придется вызывать мастера для наладки и ремонта оборудования. Поэтому нужно учесть даже такие нюансы, как наклон отверстия для дренажа, что позволит без труда удалять скопившуюся влагу.
Установка наружного блока кондиционера требует особой внимательности из-за его большого веса. В соответствии с размером устройства к стене крепятся кронштейны

Важно, чтобы толщина металла этих элементов была достаточной, чтобы выдерживать такую нагрузку. Все работы, которые нужно выполнять на этажах выше второго, производятся только монтажниками-высотниками.

Далее осталось развальцевать трубы и закрепить концы трасс к каждому из блоков. Следует отметить, что при бурении отверстия в стене для прокладки труб минимальный диаметр составляет 5 см. В случае, если трассы будут проходить через оконную раму, то сверлится отдельное отверстие для каждой трубы. Таким образом, установка бытовых кондиционеров включает в себя несколько основных шагов и не требует значительных финансовых вложений, если уметь пользоваться инструментом.

Внутренние работы

Разбираясь, где установить внутренний блок, важно учитывать одно ключевое правило: он не должен находиться за шторами, над обогревательными приборами или в комнатах, имеющими электрические помехи, которые могут вывести процессор из строя. Определившись с подходящим местом, нужно проверить стену на отсутствие каких-либо коммуникаций, таких как электрическая проводка, водопроводные или отопительные трубы

Внутренний блок оснащается собственной электропроводкой с сечением 1,5 кв. мм. Также он должен комплектоваться с платой автоматического отключения. По завершении монтажа проводки ее можно подключить к щитку на вводе, соблюдая следующую последовательность действий: желтый провод с зеленой полоской соединяется с нулевым проводом. Чтобы определить расположение нуля и фазы, нужно применить индикатор.

Медные трубы разрезаются на небольшие отрезки, оставляя запас для изгибов на 800−100 сантиметров. На этапе выгибания трубок необходимо воспользоваться специальными инструментами, предотвращающими деформации или растрескивание металлической поверхности. Также конструкцию дополнительно защищают пенополиуретановыми шлангами. Использовать поролон для теплоизоляции не рекомендуется, так как он недостаточно надежный и недолговечный.

На утепленную трубу фиксируются резьбовые фланцы, после чего начинается процесс их развальцовки

Проводя такую работу, важно быть очень аккуратным, иначе на трубках могут появиться трещины и канавки. Гайки должны легко надеваться на вальцовку, а при выполнении затяжки лучше применить динамометрический ключ

Такой подход позволит предотвратить выдавливание развальцованных соединений из гайки.

Установка кондиционера своими руками • Ingrams Water & Air

Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

Меню

  • Магазин товаров

Чейз Матис 8 минут чтения

Самостоятельно установив дома кондиционер своими руками, вы сэкономите деньги, время и энергию. В то время как средняя стоимость замены отопления и кондиционирования воздуха мешает людям нанять специалиста по HVAC, вы можете сделать проект своими руками за небольшую часть цены. Учитывая оборудование, трудозатраты, установку воздуховодов и сложность вашей домашней системы кондиционирования, вы сэкономите так много денег на стоимости замены ОВКВ.

Вы поймете, что вам нужно заменить систему HVAC, если увидите следующие предупреждающие знаки в вашем кондиционере:

  • Не дует холодный воздух.
  • Не запускается.
  • Катушка сломалась.
  • Горит.

При поиске комплекта для кондиционирования воздуха своими руками не соглашайтесь на хлам. Получите высококачественный кондиционер, который легко установить, с гарантией, включенной в стоимость нового кондиционера. Используйте это руководство для настройки системы контроля температуры в вашем доме.

Безопасна ли установка кондиционера своими руками?

Установка кондиционера своими руками относительно проста, но безопасность всегда должна быть вашим приоритетом. Самостоятельно устанавливать кондиционер следует только в том случае, если вы чувствуете себя комфортно. Если вы застряли в процессе установки устройства, мы предлагаем пожизненную техническую поддержку для всех наших продуктов.

Следуйте этим инструкциям по технике безопасности, чтобы избежать травм или повреждения вашего имущества:

  • Регулярно обслуживайте ваш блок HVAC : Обслуживание HVAC может снизить стоимость вашей системы HVAC, поскольку плесень и мусор от старой машины могут затруднить установку. Очищайте воздушные фильтры не реже одного раза в месяц и заменяйте их по мере необходимости. Чтобы предотвратить коррозию змеевиков, часто очищайте их или наймите для этого специалиста. Осмотрите дренажные линии и поддоны, чтобы убедиться, что вода течет плавно. Вы также должны проверить заправку хладагента и удалить мусор вокруг внешнего блока.
  • Прочитайте инструкции : Независимо от того, какую систему вы в конечном итоге используете, настройте все продукты или аксессуары для вашей системы охлаждения в соответствии с тем, что указано в руководстве по эксплуатации. Ваша новая система HVAC должна соответствовать местным и национальным нормам для механических, строительных и электрических проектов. При необходимости получите местные разрешения на установку ОВКВ.
  • Используйте защитное снаряжение : Если вы сделаете ошибку в процессе установки, это может повредить вам и вашему жилому пространству. Наденьте защитные перчатки и даже защитные очки, если считаете, что они необходимы. Будьте осторожны, если вам приходится работать с острым листовым металлом.
  • Вызовите подмогу : Хотя комплект для установки HVAC значительно упрощает управление проектом, вам следует обратиться за помощью, если вы чувствуете себя небезопасно. Работайте с хладагентом и высоковольтной электропроводкой только после соответствующего обучения. Позовите друга или члена семьи, чтобы он помог управлять оборудованием или обеспечить легкий транспорт из каждой части дома.

Какой блок у вас есть?

Если вы не знаете, какой юнит у вас сейчас есть, вы можете узнать это, взглянув на них. Ознакомьтесь с характеристиками четырех различных домашних кондиционеров, чтобы определить, какой из них установлен у вас дома:

  • Переносной кондиционер : Эти мобильные, гибкие системы являются автономными, что позволяет быстро перемещать их по дому по мере необходимости. Вы можете установить эти блоки переменного тока на пол через окно, подвесной потолок или подготовленное отверстие в стене. Используйте портативные кондиционеры для временного помещения или там, где нет смысла устанавливать кондиционер на окно.
  • Оконный кондиционер : Эти энергосберегающие универсальные устройства могут служить либо основным источником охлаждения, либо наряду с центральным кондиционером. Установите оконный кондиционер через окно или подготовленное и измеренное отверстие в стене. Устройство поставляется со всеми компонентами охлаждения в простой компактной коробке. Оконные кондиционеры эффективны для одноэтажных домов или небольших двухэтажных домов.
  • Центральный кондиционер : Являясь наиболее распространенным типом обычных кондиционеров, центральные разделенные воздуховоды обеспечивают одинаковую температуру во всем доме. Сплит-системы обеспечивают охлаждение и осушение, а также обогрев зимой.
  • Кондиционер с мини-сплит-системой без воздуховодов : Эти высокоэффективные кондиционеры отличаются низким уровнем шума и могут одновременно охлаждать различные части дома. Возможно, вы видели их в отелях и многоквартирных домах, поскольку они могут адекватно контролировать температуру воздуха в помещении в каждой комнате. Для бесканальных кондиционеров с мини-сплит-системой требуется большой наружный конденсаторный блок и небольшой вентилятор, который крепится на стене внутри дома.

Что мне нужно для начала работы?

Если вы делаете весь проект самостоятельно, вам понадобятся различные инструменты, такие как L-образный угольник, гаечный ключ, кусачки и другие причудливые предметы. С мини-сплит-системой без воздуховодов от MRCOOL вам понадобятся только следующие инструменты и расходные материалы:

  • Кондиционер, конечно.
  • Плоскогубцы с разводным ключом.
  • Крестовая отвертка.
  • Вода и мыло в пульверизаторе.
  • A Дрель и сверла в соответствии с инструкциями к набору «Сделай сам».
  • Ручной искатель шипов.
  • 3,5-дюймовая биметаллическая кольцевая пила с оправкой.

Большинство этих инструментов можно приобрести в местном магазине товаров для дома или в хозяйственном магазине. MRCOOL DIY представляет собой предварительно заряженную и герметичную систему, поэтому для нее не требуется вакуумный насос. Все, что вам нужно для этого проекта, уже есть в комплекте, так что вы сэкономите деньги на стоимости блока переменного тока.

Должен ли я что-либо делать, чтобы подготовить дом к установке самодельного кондиционера?

С набором «Сделай сам» вам потребуется минимум усилий, чтобы подготовить комнату к установке системы кондиционирования воздуха. Вы можете включить кондиционер в доме за считанные часы. Когда вы готовите дом и себя к замене блока переменного тока, необходимо принять во внимание следующие шаги:

  • Выберите правильный кондиционер : Выбрать тип кондиционера, который вам нужен, не так просто, как пойти в магазин и взять первый, который вы видите на полке. Вам также необходимо измерить площадь, которую вы хотите охладить, чтобы узнать, какой размер блока вам нужен. Бесканальную мини-сплит-систему легко установить, потому что она не требует добавления воздуховодов по всему дому.
  • Найдите место для вашего нового блока переменного тока : Место для внутреннего и наружного блоков вашего кондиционера должно быть на ровной и твердой поверхности. Если возможно, держите наружный блок подальше от солнца или желоба, чтобы он работал более эффективно. Когда вы ищете стену, которая соединяется с пустым местом за пределами дома, помните, что в комплект MRCOOL DIY входит медная линия хладагента длиной около 25 футов.
  • Уберите кусты и другие препятствия. : Наружный блок должен находиться вдали от ветвей и растений для обеспечения надлежащего воздушного потока. Если вам небезразлична привлекательность вашего дома, вам также следует разместить наружный блок в месте, скрытом от глаз, вдали от электрического или газового счетчика. Срежьте кусты или переставьте мебель, чтобы освободить место для внешнего блока. После того, как вы нашли и очистили место снаружи, положите конденсор на ровную поверхность и поместите конденсор по центру сверху.
  • Вырежьте отверстие в стене : Используйте настенный шаблон из набора «Сделай сам», монтажную пластину и уровень, чтобы отметить место, где будет располагаться ваш внутренний кондиционер. Средство поиска шпилек найдет точки, которые помогут вам выровнять монтажную пластину. Дважды, трижды и четырежды проверяйте вертикальность и уровень шаблона стены каждый раз, когда вы завершаете процесс установки блока. Теперь самое интересное. Используя биметаллическую пилу, просверлите 3,5-дюймовое отверстие справа от монтажной пластины для прокладки проводки. Вырежьте отверстие с небольшим уклоном вниз для размещения дренажной трубы.

Что такое набор линий и как его установить?

Комплект проводов соединяет внутренний и наружный блоки кондиционера бесканальной мини-сплит-системы или системы кондиционирования. Эта система состоит из линии всасывания, которая соединяет выход испарителя с входом компрессора, и линии жидкости, которая соединяет конденсатор с расширительным клапаном. При установке нового блока переменного тока вам потребуется заменить набор линий.

Вот шаги для установки комплекта линии кондиционера своими руками:

  • Вставьте муфту : Муфта проводки должна находиться в упаковке вместе с комплектом для самостоятельной сборки MRCOOL. Возможно, вы захотите, чтобы друг или член семьи встал по другую сторону стены, чтобы поймать трубопровод снаружи.
  • Сохраните трубы и провода : Так как медные трубы могут перегибаться при изгибе, убедитесь, что они остаются прямыми, когда вы проходите через отверстие. Вы можете сделать это, удерживая конец ногой или приклеивая его скотчем. На этом этапе вы можете установить блок на стене в помещении, защелкнув его на монтажной пластине.
  • Соберите все вместе : Снаружи дома подсоедините трубопровод к наружному блоку. Обратитесь к направляющей проводов на панели конденсатора или вызовите электрика для подключения линий хладагента. Проденьте провод вручную и затяните разводным ключом. Будьте осторожны, чтобы не пересечь трубы, чтобы не перекрутить провода. Используйте мыльную воду, чтобы проверить наличие утечек после того, как все будет подключено.

Как подготовить высоковольтные соединения?

Кондиционер работает от значительно высокого напряжения, чтобы установить соединение с панелью главной электрической цепи. В то время как вы можете подготовить проводку к подключению, только опытный подрядчик может взять на себя работу с высоковольтными проводами. Если вы попытаетесь взяться за проект самостоятельно, вы можете получить удар током и повредить свое имущество. Кроме того, ваш кондиционер, вероятно, не будет работать.

Чтобы подготовить высоковольтные соединения для вашего блока переменного тока, выберите нужную толщину провода и соответствующий прерыватель для вашего конденсатора. Высокие номера калибра указывают на более тонкую проволоку. Обратитесь к руководству по эксплуатации вашей системы кондиционирования воздуха, чтобы узнать калибр соединений вашего устройства. После того, как вы узнаете, какие провода подходят для вашей установки, выполните несколько шагов по подготовке высоковольтной электрической системы:

  • Установите разъединительную коробку и электрические штыри.
  • Закрепите штыри на потолке и подключите гибкий провод к электрощиту дома.
  • Подсоедините высоковольтную проводку к конденсаторному блоку.

Как подключить низковольтную проводку?

Низковольтные соединения идут от термостата и внутренней печи для управления вашим кондиционером. Эти соединения безопаснее, чем работа с осветительными приборами или розетками, потому что вероятность поражения электрическим током меньше. Хотя это не обязательно для установки кондиционера своими руками, вот несколько советов по установке низковольтных соединений:

  • Если вы прервали установку после подключения к высоковольтной сети, убедитесь, что электричество отключено.
  • Вставьте комплект проводов низкого напряжения в блок управления через отверстие для доступа.
  • С помощью острого ножа снимите с кабеля несколько дюймов внешней пластиковой оболочки.
  • Снимите изоляцию с каждого внутреннего проводника чуть менее чем на дюйм с помощью инструментов для зачистки проводов.
  • Скрутите низковольтные провода и закрепите их с помощью гайки.
  • Подсоедините низковольтные провода к конденсаторному блоку.
  • Проведите низковольтную проводку вместе с потолком к печи или воздухораспределителю.
  • Протяните провода от печи или устройства обработки воздуха и подключите к термостату.

После установки всегда проверяйте бесперебойную работу вашего блока переменного тока после включения электричества. Если вы заметили какие-либо странные звуки или запахи, исходящие из системы кондиционирования воздуха, позвоните производителю или в службу технической поддержки.

Подпишитесь, чтобы получать наши последние предложения и эксклюзивные предложения

Просмотрите наши полные системы HVAC, чтобы найти модель, которая подходит для вашего дома или бизнеса, или купите единственное настоящее решение HVAC «сделай сам» на рынке сегодня. Подпишитесь на нашу рассылку в поле ниже, чтобы мы могли отправлять вам наши последние предложения и эксклюзивные предложения.

Статьи по теме от наших экспертов

Поделитесь своей историей

Для нас вы не просто клиент, вы семья. А это значит, что мы хотим услышать от вас. Расскажите нам о своем опыте работы с Ingram и о том, как вы используете наши продукты.

Электронная почта Дуга Ингрэма

Руководство по установке системы кондиционирования воздуха | Семейный мастер на все руки

Хотите узнать, как работает система кондиционирования? Мы объясним ключевые этапы, что происходит на каждом этапе и лучшие практики для работы с профессионалом.

Почти во всех домах, построенных в США, есть кондиционер того или иного типа. Рассматриваете ли вы систему кондиционирования для новой постройки, замены существующего блока или впервые модернизируете существующий дом, вот некоторая предыстория и идеи, которые помогут вам понять процесс.

На этой странице

Определения

Прежде чем мы начнем, давайте рассмотрим несколько терминов, которые вам необходимо знать.

Центральный кондиционер

Центральный кондиционер охлаждает воздух в одном месте, а затем использует возможности печи для обработки воздуха для распределения этого холодного воздуха по всему дому. Это отличает его от оконных или настенных кондиционеров или мини-сплит-систем, которые охлаждают относительно небольшие площади и полагаются на несколько блоков для охлаждения всего дома.

В США в большинстве домов на одну семью с центральным кондиционированием установлена ​​сплит-система. Это означает, что устройство разделено на два ключевых компонента: змеевик испарителя внутри дома и компрессор снаружи.

Тепловые насосы — еще одна форма центрального кондиционирования воздуха. Но в этой статье мы сосредоточимся на проектах, которые соединяют систему кондиционирования с печью. Если вы рассматриваете тепловой насос, обратите внимание, что цены и этапы будут другими.

Размеры

При обсуждении кондиционеров часто упоминается «размер». Это относится к холодопроизводительности кондиционера, а не к физическим размерам.

Специалисты по отоплению, вентиляции и кондиционированию воздуха (ОВКВ) используют единицу измерения, называемую британской тепловой единицей (БТЕ), которая представляет собой энергию, необходимую для понижения температуры фунта воды на один градус по Фаренгейту. На их просторечии 12 000 БТЕ описываются как тонна. Таким образом, кондиционер весом 2,5 тонны стоит 30 000 британских тепловых единиц.

Эффективность

Эффективность измеряется как коэффициент сезонной энергоэффективности (SEER). Блоки с более высоким SEER более эффективны, как правило, за счет использования двухступенчатого компрессора и вентилятора с регулируемой скоростью. В обоих случаях это означает, что кондиционер будет потреблять меньше энергии при более низкой температуре.

fstop123/Getty Images

Центральная система вентиляции: можно ли сделать своими руками?

Мы в Family Handyman большие поклонники идеи «сделай сам». Но мы также понимаем, что некоторыми проектами должны заниматься только профессионалы или мастера с большим опытом.

Для подавляющего большинства домовладельцев установка центрального кондиционера требует слишком много специальных навыков и слишком высока вероятность неудачи без профессиональной помощи. Это связано с необходимыми навыками, бюрократическими спорами о разрешениях, лицензионными требованиями и потенциальным аннулированием гарантий при неправильной установке компонентов.

Если вы хотите сделать что-то своими руками, большую часть работы вы сможете сделать сами. Но для работы с хладагентом потребуется лицензированный профессионал. А в некоторых местах только лицензированный электрик может подключить электричество к сервисной панели.

Работа с профессиональными установщиками ОВКВ

При общении с подрядчиками задавайте вопросы, чтобы узнать, как они подходят к проекту. И обратите внимание на вопросы, которые они вам задают! Установщик должен задавать уточняющие вопросы, чтобы ваш выбор и предпочтения были отражены в его оценке и готовом продукте.

Планирование

Установка центрального кондиционера — это большой проект, и для того, чтобы сделать это правильно, нужно потратить некоторое время на планирование. Попросите вашего подрядчика пересмотреть свой процесс и убедиться, что он будет обрабатывать все необходимые разрешения или другие важные документы.

Поговорите со своим подрядчиком о том, насколько вы отдаете предпочтение энергоэффективности по сравнению с первоначальными затратами. Это также прекрасное время, чтобы обсудить расположение конденсаторного блока и тип термостата, который вам нужен.

Размеры

Ваш подрядчик поможет определить правильный размер центрального кондиционера для вашего дома. Это важно, потому что слишком маленький блок будет работать почти постоянно, в то время как слишком большой блок будет слишком быстро охлаждать дом и отключится, не завершив полный цикл.

В последнем случае быстрое включение/выключение оказывает негативное воздействие на систему. Это может привести к замерзанию змеевика испарителя, а замерзший змеевик не позволит воздуху циркулировать. Это означает, что кондиционер большего размера может быть менее эффективным при охлаждении, чем блок меньшего размера.

Чтобы определить подходящий блок для вашего дома, ваш установщик HVAC выполнит расчет, который называется «Руководство-J». Это будет охватывать все факторы, которые мы обсудили, и многое другое, давая максимально точные размеры.

Однако мы знаем, что многие домовладельцы хотят заранее получить приблизительное представление о том, какой размер им нужен. Итак, вот приблизительная оценка размера центрального кондиционера: умножьте квадратные метры кондиционируемого пространства вашего дома на 25, чтобы получить необходимое количество БТЕ, затем разделите на 12 000, чтобы получить тоннаж.

Помните, однако, что это только приблизительная оценка, и есть много переменных. Если на первом этаже вашего дома потолки высотой 12 футов, у кондиционера будет больше воздуха для охлаждения. А если у вас много окон, выходящих на юг, в них будет больше солнца и естественного тепла.

Смета

После того, как вы просмотрите базовый план и обсудите варианты модели, подрядчик должен дать вам смету. Как всегда, получите оценки в письменном виде от нескольких поставщиков. Единственным исключением будет, если вы устанавливаете кондиционер в новую постройку, так как ваш строитель, скорее всего, справится с этим.

Независимо от того, имеете ли вы дело со строителем или независимым подрядчиком по ОВКВ, не бойтесь задавать уточняющие вопросы или запрашивать данные о расходах. Даже если подрядчик не может перечислить все по пунктам, он должен быть готов общаться достаточно, чтобы вы чувствовали себя более комфортно в процессе.

Дон Николс / Getty Images

Процесс установки системы кондиционирования

Установка должна занять около суток. Ниже приводится краткое описание основных шагов.

  • Установка или модификация воздуховодов
    • Для домов с существующими печами или кондиционерами любые работы по воздуховодам должны быть минимальными, обычно не более чем дополнительная обратная линия.
    • Если вам необходимо установить воздуховоды, поработайте со своим подрядчиком, чтобы найти способы скрыть их в шкафах или на потолке, чтобы избежать капитального ремонта гипсокартона.
    • В новостройках работа с воздуховодом должна быть завершена до установки гипсокартона.
  • Внутренний блок
    • Змеевик испарителя устанавливается внутри камеры топки.
      • Пленум — это часть печи по обе стороны от воздухораспределителя, через которую воздух поступает и выходит обратно в помещение.
      • Змеевик испарителя войдет в камеру подачи, которую можно рассматривать как «отток» печи.
  • Внешний блок
    • Размещение внешнего блока определяется несколькими факторами, в том числе:
      • Длина пробега до внутреннего блока и электрощитка;
      • Уровень земли;
      • Насколько близко шумный внешний блок будет находиться к окнам или дверям;
      • Требуемые кодом расстояния от счетчиков газа или воды (за подробностями обращайтесь в местный отдел строительства).
  • Подключение комплекта линий

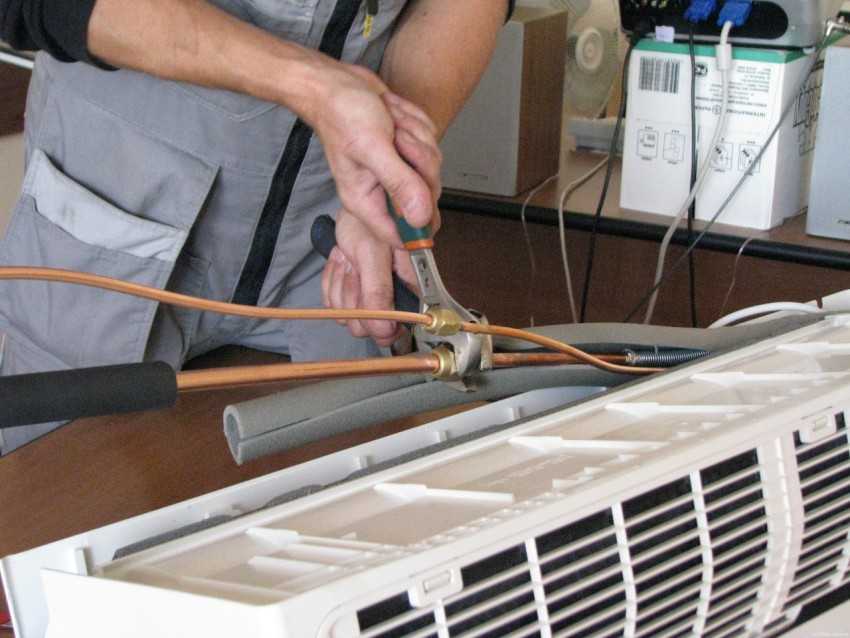

    • Две половины сплит-системы соединены парой медных трубок, по которым проходит циркуляция хладагента.
    • Путь комплекта трубопроводов в значительной степени будет определяться самым прямым путем от испарителя к конденсатору.
      • Если у вас есть сомнения по поводу маршрута, сообщите о них подрядчику как можно раньше.
      • Вход наружу должен быть герметизирован для предотвращения проникновения воды.
  • Подключение электропитания
    • Для блока конденсатора потребуется установка внешнего запорного устройства.
    • Электрическая линия будет проходить от конденсатора до запорного устройства и от запорного устройства до электрощита обслуживания.
    • Если ваша коммутационная панель уже исчерпана, вам может потребоваться обновить ее, чтобы справиться с дополнительной нагрузкой кондиционера.
      • Если проект был спланирован должным образом, все работы на панели уже должны быть включены в смету проекта.
    • Также будет низковольтный провод, соединяющий блок конденсации с печью, чтобы им можно было управлять с помощью термостата.
  • Линия слива конденсата
    • Во всех кондиционерах образуется конденсат, как на стенках стакана с ледяной водой. Этот конденсат нужно сливать.
    • Квартиры, расположенные в подвале, обычно ведут к сливу в полу.
    • Устройства, расположенные на чердаке, могут отводить воду наружу или могут использовать дренажный поддон, который позволяет воде испаряться — так же, как холодильники позволяют испаряться конденсату.
  • Термостат
    • Если вы устанавливаете центральную систему кондиционирования воздуха в новостройке, вам необходимо выбрать термостат.
    • Если вы устанавливаете центральную систему кондиционирования воздуха в существующем доме, вам может потребоваться обновить термостат до такого, который также может управлять охлаждением.
    • Это один из этапов процесса, в котором можно немного поработать своими руками.
      • Некоторые домовладельцы покупают простой термостат для установки, а затем самостоятельно модернизируют его до программируемого или интеллектуального термостата.

Сколько стоит установка системы кондиционирования?

Как и в случае любого крупного проекта, цены варьируются в зависимости от местного рынка и спецификаций работы. Типичная установка системы кондиционирования сплит-системы с использованием существующей печи должна стоить от 3000 до 5500 долларов за работу и материалы. В среднем эта стоимость будет разделена примерно 60/40, причем большая часть приходится на оплату труда.

Можно приобрести систему кондиционирования воздуха самостоятельно и попросить специалиста по HVAC установить ее для вас. Но имейте в виду, что вы, скорее всего, будете платить полную розничную цену, а не получать коммерческую скидку, поэтому общая стоимость работы может быть не меньше оценки подрядчика. Вы также должны будете сделать размеры самостоятельно, и вы будете нести ответственность, если возникнут какие-либо проблемы с оборудованием.

Если вы заменяете существующую центральную систему кондиционирования воздуха, рассчитывайте на дополнительную плату за демонтаж и утилизацию старой системы и хладагента, вероятно, в диапазоне от 150 до 200 долларов. Если вы устанавливаете печь и кондиционер, стоимость каждого компонента обычно будет снижена, хотя общая стоимость работы будет выше.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
