Какой кондиционер лучше всего подойдет для монтажа в серверной? | Статьи
В этой статье мы расскажем какое оборудование лучше всего подойдет для серверных, оборудованных дорогими системами хранения, доступа и обработки данных, такими как HP, Cisco, 3Com и многими другими.
Основные требования для серверного помещения, относительно климата, следующие:
- Температура в помещении должна быть в пределах от +18° (зимой) +17° (летом) до +20° +19° соответственно °С
- Влажность воздуха в серверной должна быть в пределах от 30 % до 55 % без конденсации влаги;
- Скорость изменения влажности 6 % в час
Естественно, что в обычных условиях поддержание этих норм невозможно, но при использовании систем кондиционирования это перестает быть проблемой. Так же, прошу учесть тот фактор, что для работы системы в зимний период необходимо доукомплектовывать ее низкотемпературным комплектом в виде вариатора, подогрева дренажа и картера наружного блока.
Возьмем несколько типов серверных помещений и рассмотрим варианты систем кондиционирования для них:
1. Небольшая серверная, в которой менее 5 стоек и рассеивание тепла менее 20 кВт.
Здесь можно решить вопрос микроклимата установкой промышленных или полупромышленных сплит систем рассчитанных таким образом, что бы запас по холодопроизводительности составлял не менее 80-100%. То есть, при 20 кВт выделяемого тепла общая мощность холодопроизводительности системы не должна быть менее 35-40 кВт. Такая мера необходима на случай, если половина системы выйдет из строя, и будет возможность ввести в работу дублирующую часть для сохранения как оборудования так и работоспособности всей структуры Вашей компании, а так же, в случае увеличения рассеивания тепла, как вспомогательный источник охлаждения помещения. При этом система работает посменно, чередуя блоки, что увеличивает срок службы всей системы вдвое.
К наиболее оптимальному соотношению цены и продолжительности бесперебойной работы, для эксплуатации в Небольших серверных помещениях, могут быть отнесены системы Mitsubishi Heavy, Mitsubishi Electric и Fujitsu.
2. Средняя и большая серверная, в которой более 5 стоек и рассеивание тепла более 20 кВт.
Для таких условий можно установить систему поддержания климата, такую же как в небольших серверных, но в пропорциях соответствующих рассеиванию тепла этого помещения, но максимальной эффективности можно добиться используя Прецизионные системы кондиционирования. Эти системы способны поддерживать температуру с точностью до 1 градуса и влажность до 2% по всему помещению серверной. Таким образом в серверном помещении создается идеальный микроклимат для функционирования серверного оборудования без сбоев и спонтанных выходов из строя по причине перегрева или статики.
К наиболее оптимальному соотношению цены и продолжительности бесперебойной работы, для эксплуатации в Больших серверных помещениях, могут быть отнесены системы Daikin и Mitsubishi Electric.
Пример предварительного расчета мощности для серверной, с рассеиванием тепла 14 кВт.
Для создания комфортного микроклимата можно использовать кондиционеры Mitsubishi Heavy, а именно Mitsubishi Heavy SRK71HE-S1 / SRC71HE-S1, в количестве 2 кондиционеров как основную систему и одну систему как резервную, что в итоге составит 3 системы кондиционирования.
Так же, можно использовать системы Daikin, а именно Daikin FAQ100B / RR100BV/W, в количестве 2 кондиционеров и одного кондиционера как резервного, что в итоге составит 3 системы кондиционирования.
Наши специалисты подберут наиболее оптимальное решение по цене и эффективности для создания микроклимата в Вашем серверном помещении, и произведут все необходимые работы по проектированию, установке и пуску-наладке оборудования. Звоните. С 2001 года у нас нет и не было типовых решений — все индивидуально и на результат!
Список кондиционеров, на которые также можно установит зимний комплект и использовать для охлаждения в серверной комнате:
Daikin ATYN35L / ARYN35L
Настенный кондиционер
27дБ
| Мощность охлаждения | 3.30 кВт |
| Мощность обогрева | 3. 47 кВт |
| Обслуживаемая площадь | 35 м2 |
| 18 Отзывов |
91 990 руб
К сравнению0 Сравнить
Все статьи
Еще статьи
Монтаж без пыли и шума
17 мая 2022
Какое первое впечатление остаётся от процесса установки кондиционера? Шум, пыль, грязь, испорченные дизайнерские обои… Удручающая картина, не правда ли? Но есть способ избавиться от этих минусов при монтаже кондиционера, если воспользоваться сухим алмазным бурением.
Как выбрать место для кондиционера
25 января 2020
Покупая кондиционер (сплит-систему) для своего интерьера, нужно руководствоваться определенными правилами, учитывать особенности монтажа и условия, при котором его работа будет наиболее эффективна.
Оплата товаров: варианты и риски
17 апреля 2018
Современные способы торговли предполагают современные способы оплаты покупок. Как вычислить нечестный интернет-магазин и не попасть на уловки мошенников читайте в нашей статье.
Кондиционирование серверной комнаты (серверных помещений). Система и оборудование для кондиционирования серверной.
Кондиционирование серверной является очень важной задачей, которая должна выполняться на высоком профессиональном уровне. Компьютеры прочно вошли в нашу жизнь и без них невозможна работа многих организаций. С другой стороны работа мощных серверов все еще сильно зависит от температуры воздуха. Дело в том, что повышение этого параметра приводит к снижению отвода тепла от серверов и может привести не только к сбою в работе, но и к полной остановке их работы.
Для серверной комнаты кондиционирование должно обеспечивать:
- Стабильность температуры на уровне от 18 до 24 градусов.
- Поддержание относительной влажности воздуха в пределах от 40% до 50%.
Контроль влажности важен по той причине, что конденсация влаги на оборудовании может привести к его выходу из строя, так же, как и повышение температуры. Чрезвычайно важно, чтобы контроль параметров осуществлялся в месте расположения оборудования. Для этого система кондиционирования оборудуется выносными датчиками. Важно также обеспечить, чтобы системы кондиционирования и вентиляции работали согласованно. Вентиляция серверной является важным компонентом климат-контроля, необходимым для всех серверных помещений.
Для кондиционирования могут применяться как сплит-системы, так и мощные системы чиллер-фанкойл. В каждом случае выбор типа и мощности кондиционера нужно осуществлять исходя из результатов инженерных расчетов.
Кондиционирование серверных помещений (серверной комнаты)
Кондиционирование серверных помещений должно осуществляться в соответствии с проектом.
Компания «Пять стихий» при разработке проекта системы кондиционирования принимает в расчет большое количество данных. В частности, чрезвычайно важно учесть все притоки тепла в помещение. А их может быть немало и ошибка в расчетах приведет к тому, что кондиционирование помещения серверной будет неэффективным.
Теплопритоки могут быть разделены на два типа — искусственного и природного происхождения. К первым относится тепловыделение серверов, источников бесперебойного питания, ламп освещения и пр. Ко вторым — приток тепла с солнечным светом, воздухом вентиляции и через стены. Кондиционирование серверной комнаты должно гарантировать удаление избытков тепла на 100%. Кроме того, система должна иметь повышенную надежность и запас мощности.
Система кондиционирования серверной
Обычно система кондиционирования серверной состоит из двух независимых или условно независимых систем. Во-первых, это позволяет чередовать работу оборудования для равномерного износа. Во-вторых, это является гарантией того, что в случае выхода из строя оборудования всегда можно подключить резервное.
Кроме того, система кондиционирования помещения серверной с дополнительным оборудованием дает возможность подключать его последовательно. При повышении температуры дополнительное оборудование будет включаться автоматически.
Оборудование для кондиционирования серверной
Подбирая оборудование для кондиционирования серверной, компания «Пять стихий» уделяет особое внимание не только его производительности, но и качеству. Именно от последнего зависит надежность системы и срок ее службы.
Наши специалисты имеют большой опыт работы в сфере кондиционирования различных помещений. Они произведут расчет параметров оборудования, для кондиционирования помещений серверной и обеспечат качество проекта и всех расчетов.
Как рассчитать тепловую нагрузку и требования к охлаждению серверной комнаты
Очень часто ИТ-комнаты, компьютерные и серверные комнаты не учитываются, когда речь идет об охлаждении и мониторинге окружающей среды, и тем не менее они могут быстро нагреваться.
Одна из самых больших проблем заключается в том, чтобы решить, как рассчитать фактические потребности в охлаждении, а затем как лучше всего обеспечить их в относительно небольших и ограниченных пространствах.
Рекомендуемая температура и влажность в серверной комнате
Большинство электронных устройств могут работать при температуре до 30–40 °C, и в брошюрах и спецификациях серверов может быть указано, что их устройства могут работать в этом диапазоне температур без снижения номинальных характеристик, но на самом деле тепло убивает электроника.
В верхней части своего температурного диапазона охлаждающие вентиляторы должны работать намного быстрее, чтобы обдувать центральный процессор и связанную с ним электронику. Вентиляторы представляют собой механические устройства с подшипниками, которые изнашиваются и требуют замены. Срок службы электронных компонентов также снижается при более высоких температурах.
Для большинства людей любая температура выше 27˚C становится некомфортной для работы.
Рекомендуемый диапазон температур для компьютерной или серверной комнаты или центра обработки данных составляет 18-27˚, а в идеале 18-25˚. Этот нижний предел рекомендуется для любых систем ИБП, используемых в вычислительной среде со свинцово-кислотными батареями с регулируемым клапаном (VRLA). Рекомендуемый диапазон температур для системы ИБП с батареями VRLA составляет 20–25°C.
Рекомендуемая относительная влажность 45-50%. Это гарантирует, что помещение не будет слишком сухим, что может привести к накоплению статического электричества, и не будет слишком влажным, что может привести к образованию конденсата на более холодных пластиковых и металлических поверхностях.
ASHRAE, Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха, является ведущей организацией, когда речь идет об уровнях охлаждения и влажности в критически важных объектах и центрах обработки данных. Организация предложила расширить диапазон температур окружающей среды до 30°C, чтобы повысить энергоэффективность.
Дополнительную информацию см. по адресу: https://tc0909.ashraetcs.org/documents/ASHRAE%20Networking%20Thermal%20Guidelines.pdf. подходит только для больших серверных и центров обработки данных, которые могут включать холодные и/или горячие коридоры. Для небольших компьютерных и серверных помещений это нерентабельно, и единственным решением является установка какого-либо кондиционера.
Кондиционеры для компьютерных и компьютерных помещений
Как охлаждать серверы в ближайших компьютерных, компьютерных или серверных помещениях, зависит от их расположения и формата установки. Большинство серверов устанавливаются в серверную стойку или размещаются в виде напольных башен. В среде такого типа серверы имеют воздушное охлаждение и снабжены охлаждающими вентиляторами, которые пропускают холодный воздух через блоки через решетки на передней панели и выводят горячий воздух через выпускные отверстия на задней панели.
Можно установить несколько серверов вместе с устройствами хранения, сетевыми коммутаторами и маршрутизаторами.
Все эти элементы будут генерировать тепловую мощность, которая должна учитываться при расчете потребности в охлаждении.
Независимо от того, установлены ли серверы на полу или в стойке, им потребуется достаточный поток воздуха вокруг них и источник холодного воздуха. Наиболее распространенный подход – установка кондиционера. Доступны решения для жидкостного охлаждения, но они чаще используются в высокопроизводительных вычислительных средах и центрах обработки данных.

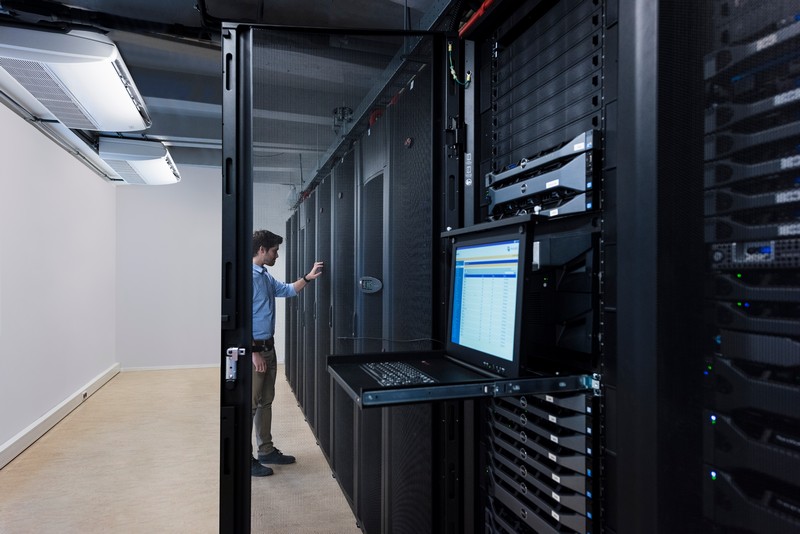

Кондиционер может быть установлен на стене или потолке и будет таким же, как обычно используемый в офисе. Эти типы кондиционеров известны как «сплит-системы».
Сплит-системы кондиционирования воздуха — очень эффективный способ охлаждения помещения. Они состоят из внутреннего блока, соединенного медными трубами с наружным блоком или теплообменником и компрессором. Блоки переменного тока снабжены охлажденным хладагентом, а внутренние вентиляторы нагнетают воздух через змеевики испарителя в помещение.
Тепло поднимается вверх, поэтому кондиционер внутри помещения либо подвешивается к потолку, либо крепится к стене. Однако этот блок будет только «выталкивать» холодный воздух в комнату. Внутри серверной стойки может происходить накопление тепла, называемое «горячими точками». Поток воздуха внутри шкафа сервера можно улучшить, используя панели-заглушки и предоставив достаточное пространство вокруг отдельных ИТ-компонентов для потока воздуха. Также можно установить дополнительные кассеты вентиляторов для подачи воздуха через серверный шкаф.
Из-за возможности быстрых скачков температуры в ограниченном пространстве, таком как серверная стойка или компьютерный зал, важно установить мониторинг окружающей среды. Помимо температуры и влажности, система мониторинга окружающей среды также может обнаруживать проблемы с дымом, огнем и водой, если она оснащена соответствующими дополнительными датчиками. Чтобы система мониторинга окружающей среды работала эффективно, датчики должны быть соответствующим образом расположены внутри установки с подходящим потоком воздуха для отбора проб.
В серверной стойке это может означать до 3 пар датчиков (спереди и сзади), размещенных снизу, посередине и вверху серверной стойки.
Использование внешнего теплообменника и компрессора предотвращает образование конденсата внутри внутреннего блока кондиционера. Это одна из проблем с портативными блоками переменного тока, которые будут иметь лоток для хранения влаги, удаляемой из воздуха по мере его охлаждения. Лоток конденсатора необходимо регулярно опорожнять, чтобы портативный блок переменного тока продолжал работать. В качестве альтернативы переносные блоки переменного тока могут также иметь выхлопную трубу, которую необходимо вывести наружу через дверной проем или окно; оба из них обеспечивают плохую изоляцию от окружающей среды и, следовательно, низкую эффективность охлаждения.
Расчет потребности в охлаждении
Быстрое эмпирическое правило расчета кондиционера для помещения состоит в том, чтобы определить площадь помещения с точки зрения ширины на глубину в метрах и умножить это на 20, чтобы получить британскую тепловую единицу ( БТЕ) за место.
Если пространство 10 на 20 метров, площадь пола = 10 × 20 = 200 м²
БТЕ равно 200 × 20 = 4000 БТЕ или 4000 БТЕ в час
Что касается кондиционера, нам необходимо учитывать БТЕ /час требуется при 1кВт = 3412 БТЕ/час. Таким образом, киловатты равны:
4000 / 3412 = 1,17 кВт необходимого охлаждения
Таким образом, для этого приложения мы рассмотрим блок переменного тока ближайшего размера, который может быть системой мощностью 3 или 5 кВт.
Расчет тепловых нагрузок
Теплоприток относится к передаче тепла в среде, и существует несколько источников теплопритока в вычислительной среде, для которых необходимо произвести расчет. Они должны быть учтены при более точном расчете и включают:
- Площадь пола: как указано выше 10 × 20 метров
- Окна: небольшие компьютерные комнаты, как правило, имеют окна, которые увеличивают приток тепла
- Количество людей в комнате: количество людей в комнате в любой момент времени
- Тепло, выделяемое оборудованием: для серверов мощность = тепловыделение
- Электрическое освещение, тепло: независимо от того, генерирует ли освещение светодиодное или люминесцентное тепло
Взяв остальные элементы для расчета после площади пола имеем:
Окна
Если в ИТ-комнате, компьютерной или серверной комнате нет окон, то эту часть расчета можно проигнорировать.
Если есть окна, то они должны учитываться в зависимости от того, выходят ли окна на юг или на север.
- Южное окно BTU = Ширина окна x Глубина (м) x 870, затем x 1,5 (если нет жалюзи)
- Северное окно BTU = Ширина окна x Глубина (м) x 165, затем x 1,5 (если нет жалюзи)
Общее окно БТЕ = Южное окно БТЕ + Северное окно (БТЕ)
Люди (жители и посетители)
Обычно допускается 400 БТЕ на человека. Тогда вычисляется:
Общее количество БТЕ = количество человек в помещении x 400
ИТ-оборудование и другие устройства
Для серверов мощность, потребляемая оборудованием, преобразуется в тепло центральным процессором (ЦП). . Следовательно, сервер мощностью 900 Вт будет генерировать 900 Вт тепла. Для этого расчета важно перечислить все ИТ-устройства, включая коммутаторы, маршрутизаторы и устройства хранения, а также серверы. Общая мощность, необходимая, скажем, для системы ИБП, может быть принята для охлаждающей нагрузки в ваттах или киловаттах.
В целях безопасности добавьте к расчету коэффициент 1,5, чтобы учесть возможность расширения в будущем.
ИТ-оборудование, БТЕ = общая мощность x 1,5
Другие более крупные электрические системы в помещении также увеличивают нагрузку в БТЕ. Например, источник бесперебойного питания. Чем больше ИБП по номинальной мощности кВА/кВт, тем выше тепловая мощность. Это также зависит от нагрузки ИБП и состояния заряда батареи.
Электрическое освещение
Тот же процесс для ИТ-оборудования можно повторить для освещения. Окончательная цифра умножается на 4,25, чтобы получить БТЕ освещения, но она может быть уменьшена на одну треть, если вместо флуоресцентного освещения используется светодиодное освещение.
БТЕ освещения = Общая мощность для всего освещения x 4,25
Расчет общего охлаждения
Тогда общая холодильная нагрузка представляет собой сумму отдельных расчетов следующим образом:
Площадь пола + Окно + Люди + ИТ-оборудование + Освещение = Общее охлаждение Требуется БТЕ
, и чтобы получить кВт, разделите БТЕ полного охлаждения на 3412
Необходимое БТЕ полного охлаждения / 3412 = Требуемое общее количество кВт охлаждения
подход и опять-таки может использоваться только в качестве ориентира.
Для более точного и полного расчета рекомендуется провести обследование площадки, чтобы учесть другие характеристики и требования, характерные для данной площадки, и убедиться, что выбрана наиболее подходящая технология охлаждения и кондиционер правильного размера.
Резюме
Изменение климата продолжает подталкивать спрос на кондиционирование воздуха, особенно в компьютерных и серверных помещениях, которые, возможно, уже находятся на границе диапазона температур окружающей среды. Улучшить поток охлаждающего воздуха в помещениях такого типа относительно легко, если имеется существующий кондиционер, который необходимо модернизировать. Для ИТ-объектов без существующего блока переменного тока необходимо рассчитать требования к охлаждению серверной комнаты.
Несмотря на то, что можно сделать быстрый расчет, важно, чтобы площадка была обследована инженером ОВКВ и специалистом по охлаждению с соответствующей квалификацией. Наряду с любой установленной ИТ-сетью или решением для охлаждения компьютерного зала также важно учитывать мониторинг окружающей среды, чтобы гарантировать, что внезапные скачки тепла и скачки температуры вызовут аварийное состояние, на которое можно быстро отреагировать, чтобы обеспечить бесперебойную работу сервера и непрерывность бизнеса.
