Сифон с сухим затвором для кондиционера: Сифоны для кондиционеров – купить по выгодным ценам

Сифоны для кондиционеров | Hutterer & Lechner GmbH

HL Hutterer & Lechner GmbH Продажа продукции фирмы HL (каталог HL). Кровельные воронки, водосточные воронки, трапы, обратные клапаны, канализационные затворы, сифоны, вентиляционные клапаны, дополнительное оборудование для воронок, трапов, сифонов. Доступные цены, скидки оптовым заказчикам, доставка по всей России. 195318 Россия, г. Санкт-Петербург ул. Ворошилова, д. 6А 8 800 500-25-64 [email protected]

1. Главная
2. Каталог
3. Сифоны
4. Для кондиционеров Для кондиционеров

HL20 2 257 Р по запросу капельная воронка для возможности приема воды с разрывом струи, с резьбой 6/4″ и крепежным фиксатором

HL21 2 235 Р по запросу капельная воронка для сброса конденсата от кондиционеров с разрывом струи, с водяным затвором 60 мм и добавочным запахозапирающим устройством, вступающим в действие на фазе высыхания, DN 32

HL136N 4 346 Р по запросу сифон для кондиционеров с уплотнительной гайкой 5/4″, с гидрозатвором 60мм, с механическим запахозапирающим устройством не пропускающим запах из канализации при высыхании воды в гидрозатворе, с прочисткой-грязесборником, с горизонтальным выпуском DN 40. Соединение вертикальное или горизонтальное (DN 32 — обжимное соединение) или d 12 — 18 мм для гладких штуцеров

HL136.2 3 871 Р по запросу

сифон для кондиционеров с высотой водяного затвора 140-320мм, с прозрачным патрубком для визуального контроля гидрозатвора, с возможностью подключения стиральной или посудомоечной машины, со струйным обратным клапаном для подпитки гидрозатвора водой, с конусной гайкой 6/4″ и горизонтальным выпуском DN 40

HL136.3 4 346 Р по запросу сифон для кондиционеров с механическим запахозапирающим устройством не пропускающим запах из канализации при высыхании воды в гидрозатворе, с прочисткой-грязесборником, с поворотным шарниром, с резьбовым подсоединением 5/4″ и горизонтальным выпуском DN 40

Популярный

HL138 4 200 Р по запросу встроенный сифон для сброса дренажа от кондиционеров, вертикальный, DN 32, приёмное отверстие 20 — 32мм, с гидрозатвором 50мм и механическим запахозапирающим устройством не пропускающим запах из канализации при высыхании воды в гидрозатворе, с декоративной крышкой из ABS и строительной заглушкой, прикреплённой к корпусу сифона.

Минимальная глубина монтажа 60мм

Заказать звонок

Сифон для кондиционеров «Smart Сифон»

Легкий и чистый монтаж за 5 минут

Гарантия — 2 года

Розничная цена — 490 грн

Скидки — от 20 шт.

200+ литров/час

Минимальная гарантированная пропускная способность SMART сифона — 200 литров в час. Этого достаточно для бытовых кондиционеров любой мощности. SMART Сифон может одновременно обслуживать неограниченное кол-во кондиционеров.

Монтаж за «пару минут»

Компактный размер (103 мм х 39 мм х 39 мм) позволяет установить SMART Сифон в самом ограниченном пространстве. Не требует дополнительного штробления. Комплектуется резиновым переходником для установки. Для монтажа нужна только «пилка».

Гарантия 2 года

Единственный, на данный момент, сифон для кондиционеров с гарантией. Потому что не содержит деталей, которые могут сломаться или подвержены износу и имеют ограниченный ресурс. Срок использования сифона — неограничен.

«Сухой затвор» исключает появление неприятных запахов, даже в случае пересыхания столба воды в зимний период.

SMART Сифон изобретен «практиками», успешно прошел ряд испытаний и уже более года, без единого гарантийного случая, устанавливается  в квартирах, частных домах, коттеджах и офисах.

---



---







Комплектация:  cифон (затворный клапан) — 1 шт, переходная манжета d32/25 (резиновый уплотнитель) — 1 шт, переходная манжета d22/16 (резиновый уплотнитель) — 1 шт, инструкция — 1 шт

---

Наши крупнейшие официальные дилеры, у которых Вы приобретете, не только «Смарт Сифон», но и другие расходные материалы и комплектующие для монтажа систем кондиционирования и вентиляции, по выгодным ценам:

• «Авенси» г. Киев, ул. Красноткацкая, 1/12. тел. (097) 676-66-56
• Балтийский, 23″>«Авенси» г. Киев, ул. Космонавта Комарова, 42. тел. (097) 676-66-56
• «Адели-М» г. Киев, ул. М. Берлинского, 9.  тел. (044) 592-30-20 www.adeli-m.org.ua (заказать онлайн)
• «АйсКлимат» г. Киев, ул. Медова,3. тел.(044) 200-19-91 www.iceclimate.com.ua
• «ВСК 1»  г. Киев, пер. Балтийский, 20. тел. (066) 006-83-33,  (097) 228-83-16
• «ВСК 2» г. Киев, ул. Саперно-Слободская, 8. тел. (066) 006-83-33,  (097) 228-83-16
• «Гама Сан-Плюс» г.Киев, ул. Строителей, 28/15. тел. (044) 496-32-68, (093) 626-67-53
• «Люкском» г. Киев ул. Выборгская, 96. тел. (044) 337-00-22
• «Люкском» г. Киев ул.Азербайжанская, 25. тел. (066) 337-00-22
• «Сплит-Сервис» г.Киев пр. Отрадный 95-ю  тел. (044) 50-101-50 (многоканальный) www.splitservice.kiev
• «Техно-Мастер» г.Киев, ул.Победы, 18. тел. (044) 599-91-98, (096) 827-48-98

---

•  «SANN»  г. Одесса, ул. Небесной сотни, 14,
  тел. (068) 385-31-51, (098) 268-98-55 www.sann.od.ua

• «Сандеталь» г. Одесса, ул. Раскидайловская, ТЦ «Староконный», КП-10, магазин «Сандеталь», тел. (097) 855-10-00
• «Сириус» г. Одесса, пер. Лютеранский, 7, тел (048) 723-03-39, (067) 486-69-56
•  «Термостар-Люкс» г. Одесса  ул. Академика Королёва, 92А тел (048) 799 00 69  www.termostar.com.ua

• «Профклимат Плюс» г. Харьков, ул. Грековская, 5  тел. (067) 888-555-8, (095) 448-99-66
• «Твоя оселя» г. Вышгород, ул. Шолуденка, 6г

Не нашли подходящее место? Позвоните — подскажем другие торговые точки

---

---



---

Изначально, SMART Сифон был разработан, исключительно, для внутреннего использования проектно-монтажной организацией «Експерт-Ейр Киев». Но, в связи с заинтересованностью в данном продукте других монтажных компаний и торговых сетей, было решено начать его массовое производство.

Cоответствует санитарно-епидемиологическим нормам (вывод государственной санитарно-епидемиологической экспертизы № 602-123-20-1 / 24161)

На данный момент SMART Cифон не имеет аналогов  (патент на полезную модель № 129553 — «Прибор затворный, для сливания дренажа с кондиционера») и выгодно отличается от альтернативных вариантов, представленных на рынке Украины — универсального сифона HL 138 и обратного клапана (сифона для кондиционеров) TUN5.

---

Громыко Александр

Инженер

Генеральный директор ТОВ «Експерт-Ейр Киев». Практический опыт работы в сфере систем вентиляции и кондиционирования более 12 лет. Изобретатель и идейный вдохновитель SMART Сифона

Антонов Александр Евгеньевич

Доктор технических наук

Заместитель директора НАН Института Электродинамики. Испытания, проведенные в Институте, позволили добиться оптимального соотношения размеров и эксплуатационных свойст сифона

Костенко Сергей

Инженер

Бывший заместитель начальника исследовательского цеха НАН Института электродинамики. Инженер технического надзора за строительством. Сейчас — инженер ТОВ «Експерт-Ейр Киев» по контролю качества

---

Необходимый компонент для каждого кондиционера

Многие из нас стремятся жить в комфортной обстановке, поэтому обустраивают свои дома и квартиры. Создание благоприятного микроклимата в помещениях становится одной из приоритетных задач в каждой семье. Установка кондиционеров полноценно решает этот вопрос.

А что происходит снаружи? Формирующиеся капли влаги монотонно стучат по асфальту или плитке, падая также на головы проходящих мимо людей.

Не нужно отгораживаться от проблемы, считая, что её не существует (капает-то снаружи, а не внутри квартиры). Применение сифона для кондиционера позволит быстро решить ситуацию.

Смарт-сифон для кондиционера: что это

Инженерная разработка в виде затвора (именно так выглядит сифон для кондиционера) предназначена для сбора и направления конденсирующей влаги в общедомовую трубу. Она встраивается в выводящую систему, располагаясь между ПВХ-трубой, подсоединённой к охлаждающему аппарату, и канализационным выводом.

Сифон для кондиционера отличается компактным размером. При установке не нуждается в создании новых отверстий. За счёт гибкой прокладки  сифон плотно примыкает к выводящим каналам, исключая появление эффекта застаивания воды и неприятных запахов.

Приобрести сифон для кондиционера можно в компании «Експерт-Ейр Киев». Доступная цена позволяет приобретать важный элемент в системы климат-контроля, расположенные в домах, квартирах, дачах, на объектах коммерческого назначения. За счёт компактных размеров сифон для кондиционера поместится в любом, даже самом ограниченном по площади месте.

Сифон для кондиционеров с гидрозатвором и запорным устройством со сливом в канализацию

Конденсат образуется при работе кондиционера. Для сбора влаги в конструкции внутреннего блока предусмотрен специальный поддон. Слив конденсата осуществляется сливным шлангом. По правилам климатическое оборудование для сброса воды должно быть подключено к канализационной системе. Сифон с гидрозатвором предотвращает проникновение неприятных запахов в квартиру.

Содержимое

1. Назначение устройства
2. Принцип работы сифона
3. Типы сифонов
4. Арочная модель с гидрозатвором
5. Исполнение с гидрозатвором и запахозапорным механизмом
6. Скрытая система
7. Сухой блок
8. Как выбрать сифон для слива конденсата из кондиционера
9. Монтаж дренажной системы
10. Основные производители
11. Hutterer & Lechner
12. Vecamo
13. McAlpine

Назначение устройства

Выведение сливного шланга наружу через отверстие в стене – самый простой способ слива конденсата. Гибкая трубка длиной 80 см служит для отвода образовавшейся влаги. У простого и доступного варианта есть свои минусы: это запрещено СНиП, капли падают на прохожих, зимой замерзает дренажная труба. В частном доме добавляется размытие отмостки. Оптимальный выход – подключение кондиционера к канализации. Непременным условием правильного монтажа является установка сифона с запахозапорным устройством. Он позволяет жидкости проходить в одном направлении, препятствуя проникновению в помещение не только запаха, но и вредных газов.

Как работает сифон

Обычный сифон имеет U-образную форму. В колене, соединяющем вход и выход, остается вода, которая является преградой для выхода канализационных запахов. При использовании сантехнических приборов вода в гидрозатворе часто меняется, уровень не успевает снижаться. В случае с кондиционером поток влаги неравномерный, если оборудование не работает, то и конденсат не сливается. Сифон высыхает, при отсутствии водной преграды газы проникают в помещение.

Обратный клапан для слива кондиционера помогает предотвратить неприятную ситуацию. Устройство перекрывает воздушные и канализационные стоки, а конденсат проходит беспрепятственно. В качестве запирающего механизма используется шаровая или пружинная диафрагма из АБС-пластика.

При наполнении агрегата водой поплавок поднимается, открывая выход в канализацию. После выхода жидкость падает под собственным весом, перекрывая отверстие.

Типы сифонов

Устройства классифицируются по двум критериям: конструкция и способ удаления влаги.

Арочная модель с гидрозатвором

Стандартный вариант громоздкий. Высота гидрозатвора должна быть в пределах 140-320 мм. Патрубки выполнены прозрачными для визуального осмотра. Выходной диаметр 40 мм. В качестве гидрозатвора может быть подключена стиральная машина. Модель рекомендуется для повышенного давления или вакуума в дренажном трубопроводе. Среди недостатков агрегата: большой размер, благоприятная среда для развития бактерий, вероятность пересыхания.

Исполнение с гидрозатвором и механизмом блокировки запаха

Компактное исполнение для скрытого и поверхностного монтажа. Устройство снабжено гидрозатвором и механизмом блокировки запаха в виде шарика из АБС-пластика. При снижении уровня гидрозатвора запорный клапан перекрывает патрубок. Модель оснащена чистящей камерой для сбора грязи. Вход в сифон вертикальный или горизонтальный, труба DN32. Горизонтальный выход DN40.

Система скрытого монтажа

Сифон скрытого монтажа с вертикальным подключением

Сифонный узел для слива кондиционера в канализацию спрятан в пластиковом ящике. Корпус агрегата монтируется в стену. Тип размещения – вертикальный, высота гидрозатвора – 50 мм. Размер корпуса 100х100х60 мм. К коробу подсоединяются две трубы – подводящая труба и отводящая к канализации. Возможно подключение дренажных шлангов трех диаметров: 20, 26, 32 мм. Внутри корпуса находится прозрачная кассета с гидрозатвором и запахозапорным устройством. Клапан открывается при прохождении конденсата и опускается после выхода воды. Кассета сменная, самостоятельно извлекается и очищается от грязи.

В комплект входит строительная заглушка и декоративная крышка с пружинными зажимами. При выборе места установки учитывается требование – минимальное расстояние между выходом сплит-системы и сифоном 2 м. Для обслуживания агрегата достаточно снять декоративную крышку.

Сухой блок

Использование гидрозатвора – простое и дешевое решение проблемы блокировки неприятных канализационных запахов. Без регулярного обновления водного барьера его преимущества исчезают.

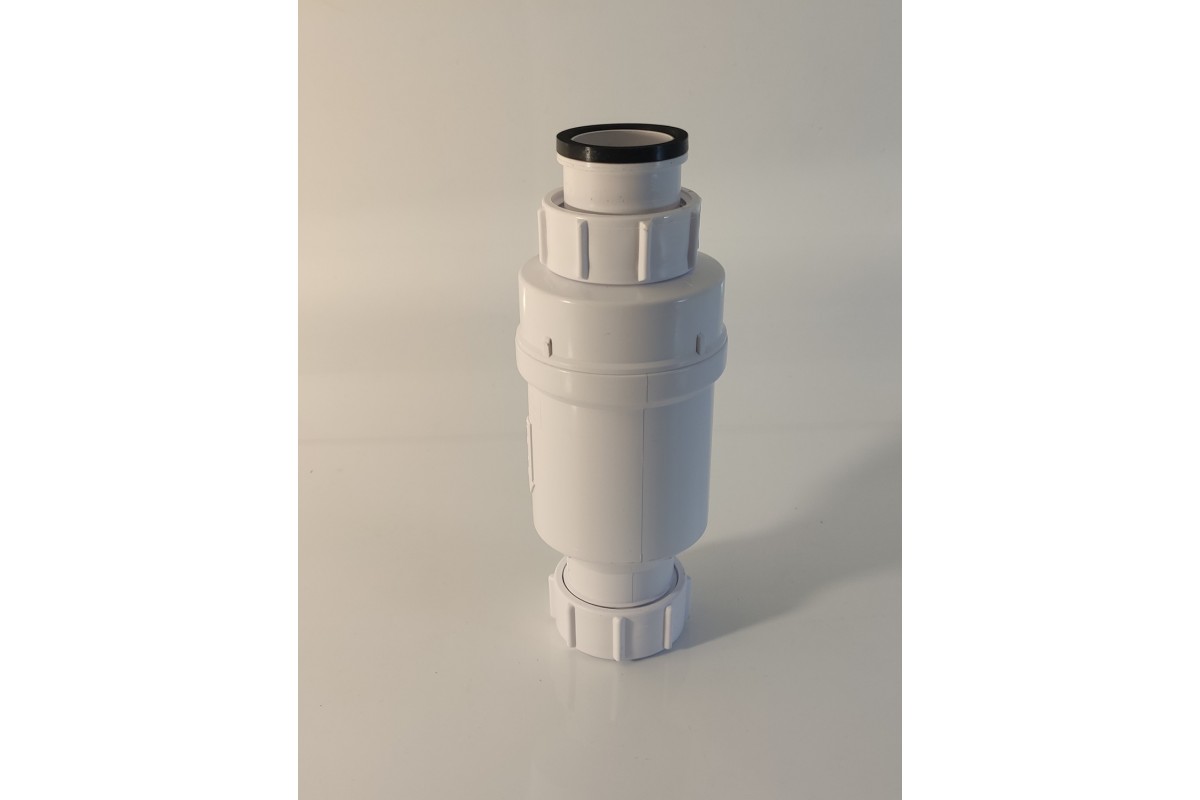

Сухой сифон для кондиционера представляет собой конструкцию с мембраной, поворотным затвором или трубкой, выполняющей роль обратного клапана.

Наиболее распространенным вариантом является эластичная трубка с молекулярной памятью. В обычном состоянии она закрыта и герметизирует канализационные газы. Во время прохождения воды трубка раскрывается, затем возвращается к своей первоначальной форме. Преимущества сухого уплотнения:

• компактный размер;
• благодаря гладкой поверхности мембраны или трубки устройство не засоряется;
• служит надежным препятствием для распространения запаха из канализации;
• зимой не замерзает;
• отсутствие колен обеспечивает высокую пропускную способность;
• допускается вертикальная и горизонтальная установка.

Сухой сифон используется не только для слива кондиционеров, его устанавливают под ванны и раковины на даче.

Вторым пунктом классификации является способ отвода конденсата:

• вертикальный выпуск;
• горизонтальный выпуск;
• комбинированный вариант.

Как выбрать сифон для слива конденсата из кондиционера

Сифоны устанавливаемые для слива конденсата различаются размерами и конструкцией. При выборе модели учитывают несколько критериев:

• Диаметр выхода для отвода конденсата. Размер сливного шланга должен соответствовать входному отверстию сифона.
• Свободное место для установки устройства оценивается. Размеры модели могут не влезать в отведенную площадь.
• Для встраиваемых сифонов оценивается глубина монтажной ниши, в которой устанавливается агрегат.
• Производительность агрегата должна соответствовать количеству конденсата. Необходимая информация указана в характеристиках устройств. Сифон с малым расходом не подходит для кондиционеров с большим объемом конденсата.
• Резиновые уплотнители на входе и выходе агрегата обеспечивают герметичность соединения. Если сифон находится под прямыми солнечными лучами, ультрафиолетовый свет быстро выведет его из строя. В такой ситуации необходима скрытая установка.

Монтаж дренажной системы

От сливного отверстия внутреннего блока кондиционера проложен гибкий шланг. Для его размещения в стене пробивается штроба.

Линия не должна делать резких поворотов, они препятствуют равномерному течению жидкости. Допустим угол 45°.

Для обеспечения отвода конденсата самотеком шланги укладывают с уклоном 1-2 см на 1 м длины. Не допускается провисание шлангов.

Перед входом в канализационную трубу устанавливается сифон с гидрозатвором, отсекающий неприятные запахи. Монтаж осуществляется с помощью обжимных гаек. Направление потока указано на корпусе устройства. Стрелка помогает определить вход и выход. Подключение к канализационной сети производится с разрывом струи. После установки система тестируется.

Основные производители

Hutterer & Lechner

Лидером по производству сифонов для систем кондиционирования является австрийская компания Hutterer & Lechner (HL). Продукция отличается высоким качеством и простотой конструкции. Технология оснащения агрегатов гидрозатвором и запорным шаровым краном предотвращает появление неприятных запахов. Компания предлагает сифоны различных моделей:

• ГЛ 136.2 — сифон с гидрозатвором;
• ГЛ 138 — встраиваемая система;
• ХЛ 136 Н — узел с гидрозатвором и шаровым запахозапорным устройством.

Vecamo

Итальянская фирма Vecamo предлагает настенный сифон для кондиционера, обеспечивающий легкий доступ к входам и выходам. В комплект входят соединители для подключения различных дренажных шлангов. Прозрачный пластиковый корпус дает возможность следить за состоянием салона.

McAlpine

Самозакрывающийся дренажный клапан или сухой сифон McAlpine серии MacValve доступен в двух установочных размерах: 32 мм и 40 мм. В компактном пластиковом корпусе установлена ​​полимерная трубка, выполняющая функцию запахозапирающего устройства. Рекомендуется вертикальная установка, но приемлема горизонтальная установка. В первом случае пропускная способность составляет 1,58-275 л/с, во втором ниже — 0,7-1,7 л/с.

Конструкция сифонов с обратным клапаном для слива конденсата в канализацию продумана профессионалами. Самостоятельно сделать такое устройство не получится. Единственный доступный вариант — простая конструкция с коленом и гидрозащитой, которая может просохнуть в любой момент.

АкваКлима: 100100

Зондерсифон всасывания артикул 100100

Всасывание АкваКлима-Зондерсифон служит для дренажа климатических установок во влажных помещениях в соответствии с условиями технологии кондиционирования.

Накопляющийся конденсат скапливается в нижней ванне, а затем стекает через сливное соединение в сифон под давлением (сливной сифон). Поплавковый шар, который оттягивается назад, обеспечивает беспрепятственный вход в сифон. Как только сила гравитации водяного столба внутри сифона станет больше, чем низкое давление агрегата, поплавок поднимется вверх и конденсат сможет стекать. Уменьшение водяного столба за счет отвода конденсата теперь подхватит поплавок из-за низкого давления в агрегате и закроет сифон. Эта процедура является самозаполняющейся, самоуплотняющейся, работоспособной в сухих условиях и, следовательно, практически не требующей технического обслуживания.

Каждое воздушное или вентиляционное устройство, производящее воздух под давлением, должно быть оснащено зондовым сифоном для обеспечения бесперебойной работы.

К каждому дренажному отверстию необходимо установить зондерсифон отдельно, чтобы он мог свободно замедляться (гигиена).

Зондерсифон изготовлен из неорганического полипропилена и устойчив к морозу и жаре, но не морозостойкий. Этого вы можете добиться с помощью нашего сифонного обогревателя.

Техническая информация:

Стандартный вариант поставки рассчитан на макс. В случае предельно низкого давления удлинительную трубу или колено можно укоротить, либо сифон можно расположить в наклонном положении (см. прилагаемую таблицу размеров). Удлинительные трубы для повышенного низкого давления имеются на складе.

Низкое давление.

3500 Паскаль

3400 Паскаль

3300 Паскаль

3200 Паскаль

3100 Паскаль

3000 Паскаль

2900 Паскаль

2800 Паскаль

2700 Паскаль

2600 Паскаль

H (дюйм)

410 мм

400 мм

390 мм

380 мм

370 мм

360 мм

350 мм

340 мм 9 0003

330 мм

320 мм

Низкое давление.

2500 Паскаль

2400 Паскаль

2300 Паскаль

2200 Паскаль

2100 Паскаль

2000 Паскаль 9 0003

1900 Паскаль

1800 Паскаль

1700 Паскаль

1600 Паскаль

H (дюйм)

310 мм

300 мм

290 мм

280 мм

270 мм

260 мм

250 мм

240 мм 90 003

230 мм

220 мм

Низкое давление.
