3 частых способа подключения бойлера к газовому котлу

В суровых условиях холодных зим и продолжительного межсезонья достаточно остро стоит вопрос отопления. Даже маломощный настенный газовый котел способен создавать комфортные температурные условия на обширной жилплощади. При наличии достаточного количества теплоносителя и разветвленности сети в помещении всегда будет сухо и тепло. Как правило, для полноценной жизни одного отопления мало. Бытовые и гигиенические нужды требуют бесперебойного горячего водоснабжения. В отрыве от городских теплосетей организовать горячую воду помогут специальные устройства – бойлеры. О том, как их подключить к котлу и будем говорить в нашем материале.

Содержание

Как устроены бойлеры?

Схема устройства источника ГВС проста и понятна даже для обывателя. Прибор состоит из нескольких элементов:

• Бак, покрытый теплоизолирующим веществом.
• Теплообменник.
• Температурный датчик.
• Система циркуляции.

Принцип работы состоит в непрерывном нагреве жидкости за счет внешнего источника:

1. Теплоноситель поступает в обменник.
2. Нагретая вода поднимается вверх, вытесняемая более тяжелыми холодными слоями.
3. За счет давления менее нагретой жидкости горячая вода поступает в трубу, расположенную в верхней части бойлера, а оттуда – в кран.

Какие бойлеры существуют?

Необходимо научиться различать два вида бойлеров:

1. Послойного нагрева.
2. С теплообменником.
3. Встроенный.

В первом случае вода проходит через котел и поступает в верхнюю часть бойлера уже нагретой. Теплообменник в схеме отсутствует, что положительно влияет на цену и компактность устройства. К тому же, такой способ работы обеспечивает наибольший объем нагретой воды при непрерывном потреблении.

Бойлер с теплообменником – стандартный, но от того не менее надежный вариант. За счет высокой мощности котла вода в емкости равномерно прогревается до необходимой температуры за пять – десять минут. Теплообменник расположен в нижней части бака, а объем агрегата выше, чем у бойлера послойного нагрева.

Не так давно в продаже стали появляться газовые котлы со встроенным бойлером, которые изначально подразумевают подключение к системе горячего водоснабжения. Такая организация – простой и эффективный выход для домов с низким показателем потребления горячей воды.

Преимущества и недостатки бойлера в системе отопления

Разумеется, рынок в состоянии предложить покупателю автономные модели, в том числе и работающие от электричества. Однако, работающее отдельно от общей сети устройство будет расходовать больше ресурсов и не гарантирует бесперебойность работы.

Очень часто автономным бойлерам не хватает собственной мощности, поэтому рационально все же подключить прибор к газовому котлу. Это обеспечит не только простоту в управлении всей системой в целом, но и сэкономит немало ресурсов. Однако, для надежной работы связки котел – бойлер необходимо выполнить ряд важных условий:

1. Установить краны на входную и выходную трубы, чтобы иметь возможность отделить от котла систему горячего водоснабжения.
2. Бойлер должен быть заземлен и иметь доступ к розетке. Это предусматривается на случай поломки газового котла.
3. Следует установить аккумулятор на выходной трубе – таким образом исключается возможность гидроудара.
4. Бойлер необходимо устанавливать рядом с котлом.

В целом, при рациональном подключении горячее водоснабжение не должно негативно повлиять на отопительную систему. Небольшой запас мощности нагревателя не повредит, но перегибать палку не стоит. При максимально интенсивной работе газовый котел должен нагревать весь объем бойлера до 80°C не менее чем за 10-15 минут.

Неправильное подключение способно свести на нет конструктивные преимущества как бойлера, так и нагревателя. Нерациональная схема характеризуется:

• Сложным управлением, невозможностью оперативного контроля каждого элемента по отдельности.
• Чрезмерный расход топлива, тактование котла.
• Нестабильная работа отопительной системы, перепады в температурном режиме помещения. Бойлер долго прогревается даже при мощном газовом котле.
• Частые гидроудары.

Если перечисленные пункты характерны для отопительной системы – следует как можно скорее пересмотреть схему. Это позволит не только сэкономить немало топлива, но и уменьшить темпы износа техники.

Не стоит забывать и о правилах безопасности. Температура горячей воды в бойлере должна быть не менее восьмидесяти градусов, что особенно актуально для объемных агрегатов. Таким образом предотвращается развитие болезнетворных микроорганизмов в жидкости.

Подключение бака к котлу

Обладатели дорогих и мощных котлов довольно часто подключают бойлер в общую систему отопления. Правильно ли это? Технически – да. В такой схеме теплоснабжения горячая жидкость одновременно проходит через бойлер и теплообменники. Сложная автоматика становится не нужна. Избыточной мощности хватает для правильной работы всей системы, поэтому стимула к разделению горячего водоснабжения и отопления нет.

К сожалению, такая схема при использовании проявляет ряд существенных недостатков:

1. Избыток тепла расходуется впустую: 80°C для ГВС – необходимый минимум, что в 1,5-2 раза превышает запросы отопительной системы.
2. Настенный газовый котел не обладает высокими показателями мощности, но схема предполагает равномерное разделение тепла между элементами. Бойлер при подключении к котлу будет нагреваться не 10 минут, а 40. К тому же, выдача горячей воды в протоке снизится в три – четыре раза от необходимой нормы.

Автоматика – необходимый элемент, заметно упрощающий взаимодействие между бойлером и настенным газовым котлом. Она позволяет вовремя перераспределять мощности нагревателя между всеми элементами системы.

Как правило, пользователи бюджетных котлов предпочитают разделять отопительную систему и ГВС. Это грамотное решение, которое может быть осуществлено тремя различными способами:

1. На котле имеются трубы для подключения бойлера косвенного нагрева. Сам нагреватель одноконтурный, но на выходе имеется разделение на два патрубка: для системы отопления и горячего водоснабжения. По факту, основную часть времени нагреватель работает на отопление. В случае необходимости, автоматика подает сигнал и вся мощность газового котла идет на нагрев бойлера. Операция занимает 5-10 минут, после чего нагреватель вновь переключается на отопительную систему.
2. На котле нет труб для подключения бойлера косвенного нагрева. В этом случае придется приобрести трехходовый клапан отдельно. Отличительная особенность такого подключения – необходимость в синхронизации автоматики котла и клапана.
3. Гидравлическая стрелка. Нагреватель подключается к сложной системе насосов и труб, которая обеспечивает одновременную работу нескольких отдельных контуров. Отопительная система и ГВС разделяются, как и в первых двух способах. Автоматика гидрострелки поддается тонким настройкам, что также позволяет рационально распределять мощности котла. Всего скорее, придется установить контроллер – элемент, синхронизирующий работу насосов стрелки и котла.

Каждая из трех схем предполагает одно – разделение ГВС и отопления. Современная автоматика отслеживает заданные пользователем параметры для каждого контура и распределяет тепло согласно заложенным алгоритмам. Только так маломощный настенный газовый котел способен не только обеспечить бесперебойную работу двух систем, но и снизить расход топлива до минимума.

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

Подключение бойлера косвенного нагрева к двухконтурному котлу схема, которая обеспечит эффективную работу

24 Марта 2022

Просмотров:  29871563

Время чтения:  15 минут

Содержание

Как функционирует бойлер, подключённый к котлу отопления

Задачи, которые ставятся при подключении БКН к двухконтурному котлу

Оборудование, необходимое для обвязки бойлера косвенного нагрева и двухконтурного котла

Способы подключения БКН к двухконтурному котлу

Правила и нюансы при монтаже и обвязке бойлера косвенного нагрева

Схема работы накопительного бойлера послойного нагрева с двухконтурным котлом

Недостатки горячего водоснабжения с двухконтурным котлом

Коротко о главном

Двухконтурный котёл – универсальное водогрейное оборудование для небольшого частного жилого дома. При покупке такого агрегата хозяин одновременно решает две задачи – обогрев помещений и организация горячего водоснабжения. В котле установлены два теплообменника, в каждом из которых жидкие среды теплоносителя не смешиваются между собой. Один контур может быть напрямую подключен к циркуляционному кольцу отопления, а для нужд ГВС потребуется накопительный бак. В такой ситуации необходимо организовать подключение бойлера косвенного нагрева к двухконтурному котлу, схема которого рассмотрена ниже.

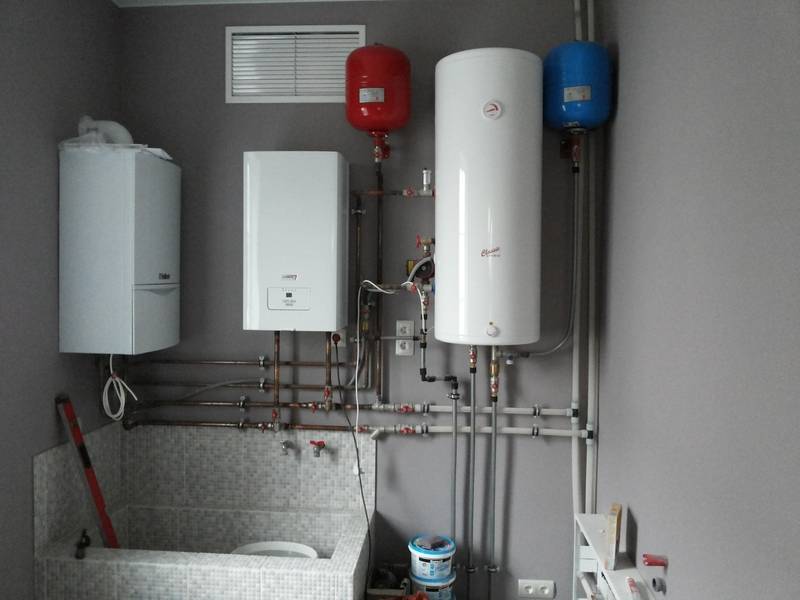

БКН с двухконтурным котлом в интерьере

Как функционирует бойлер, подключённый к котлу отопления

Подключение бойлера к двухконтурному газовому котлу обеспечивает бесперебойное горячее водоснабжение в доме. При выполнении такой схемы обвязки агрегатов бойлер, подключенный к котельному оборудованию, работает согласно следующему технологическому алгоритму:

• Бойлер косвенного нагрева (БКН) заполняется чистой питьевой водой.
• Внутри накопительного резервуара располагается трубчатый змеевик, по которому циркулирует теплоноситель от одного из контуров котельного оборудования.
• БКН оснащен 4 патрубками, 2 подводящими и 2 отводящими, к каждому из которых присоединяется контур отопления и магистраль ГВС соответственно.
• Теплоноситель нагревается в котельной установке, после чего в приготовленном виде под действием циркуляционного насоса перемещается в змеевик БКН.

Устройство бойлера косвенного нагрева

• По мере прохождения нагретой жидкой среды по змеевику теплоноситель отдаёт тепловую энергию воде, находящейся в накопительном резервуаре бойлера.
• После остывания жидкая среда возвращается по обратной магистрали в теплообменник котла на повторный нагрев, обеспечивая непрерывную циркуляцию по замкнутому контуру.
• При необходимости потребитель может изменить скорость движения жидкости по магистрали, что увеличит её нагрев и скорректирует рабочие параметры БКН.

Двухконтурный газовый котел с бойлером косвенного нагрева снабжается встроенными термостатами и функцией автоматического контроля температуры воды в бойлере. При интенсивном заборе система автоматически изменяет уровень нагрева теплоносителя во втором контуре, обеспечивая быстрое приготовление вновь поступающей холодной воды в накопительный резервуар.

Подготовка БКН к работе

Задачи, которые ставятся при подключении БКН к двухконтурному котлу

Чтобы понять, как подключить бойлер к двухконтурному газовому котлу и обеспечить их нормальную совместную эксплуатацию, необходимо учесть следующие нюансы:

• Обвязка агрегатов должна обеспечить непрерывное движение теплоносителя по второму контуру котельной установки.
• Снизить возможные теплопотери во время перемещения жидкой среды от теплообменника к подводящему патрубку БКН. Для этого оборудование должно устанавливаться на минимальном расстоянии друг от друга, в все свободные участки труб оборачиваются в пористый утеплитель.
• Теплоноситель должен циркулировать таким образом, чтобы исключить перепады давления и риск гидроудара.
• Нагрев жидкой среды должен производиться равномерно, тепловая мощность регулироваться плавно, без резких температурных скачков.

Автоматика БКН и газового агрегата с двумя контурами

• Эксперты рекомендуют интегрировать в схему обвязки систему автоматического контроля давления, скорости движения теплоносителя и термостаты для комфортной эксплуатации установок.

Бойлер должен быть установлен таким образом, чтобы к нему обеспечивался подход со всех сторон для обслуживания, настройки и проведения ремонтных работ.

Оборудование, необходимое для обвязки бойлера косвенного нагрева и двухконтурного котла

Двухконтурный котел и бойлер косвенного нагрева при сборке в единую систему требуют наличия дополнительного оборудования запорно-регулирующей арматуры:

• Расширительный бачок с полимерной упругой мембраной для нагнетания давления и создания напора в сети ГВС. Объём бака подбирается, исходя из габаритов БКН. Эксперты рекомендуют использовать мембранные ёмкости, вмещающие в себя 1/10 жидкости относительно общего объёма накопительной части бойлера.
• Сливной запорный вентиль или клапан, предназначенный для опорожнения ёмкости, на случай проведения ремонтных или профилактических работ.
• Узел контроля и выравнивания давления в системе с механическим манометром и воздухоотводчиком клапанного типа.

Узел контроля давления

• Подключение бойлера к двухконтурному котлу невозможно без установки термодатчика на циркуляционной насос. При достижении граничных условий прибор меняет скорость потока теплоносителя в контуре.
• Одна из главных составляющих, гарантирующая нормальную работу оборудования, – трёхходовой клапан, который обеспечивает балансировку поступающего теплоносителя между контурами отопления и ГВС.
• Насосная группа на байпасе с запорными вентилями и обратным клапаном, обеспечивающая нормальную циркуляцию жидкой среды по циркуляционному кольцу.

Для монтажа и обвязки также потребуются стальные или фольгированные ПНД трубы для циркуляции нагретого теплоносителя, необходимый набор фитингов – тройников, уголков, переходов, сварных, обжимных и резьбовых муфт.

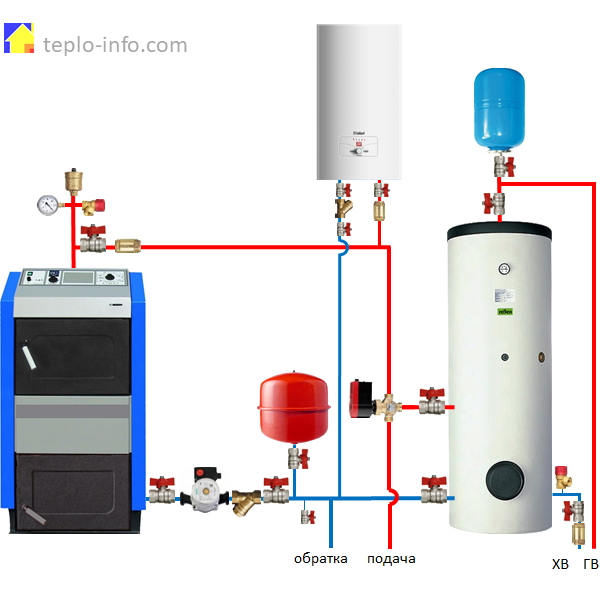

Способы подключения БКН к двухконтурному котлу

Существует несколько схем подключения бойлера косвенного нагрева к двухконтурному котлу, каждая из которых имеет свои преимущества и недостатки.

Система в сборе перед началом эксплуатации

Параллельное подключение

Чтобы понять, как подключить бойлер косвенного нагрева к двухконтурному котлу, схема данного способа обвязки приводится ниже:

• Газовое котельное оборудование монтируется на стену, БКН устанавливается на пол на расстоянии не более 2–3 метров.
• Следует учесть, что для данной схемы подходит накопительный резервуар с объёмом не более 50–80 литров.
• Два контура начинают работать одновременно, нагреваясь до разных температурных параметров. Температура в системе отопления не должна превышать 55–65 °С. В то же время, для интенсивности нагрева ГВС в бойлере жидкость должна обладать температурой 70–75 °С.
• При параллельном подключении разность температур в контурах достигается работой двух циркуляционных насосов, которые перемещают жидкие среды с различными скоростями.
• Данная система может работать только при небольшом количестве радиаторов, подключённых по примитивной однотрубной схеме, так как разница между температурами теплоносителей не может быть более 15–20 °С. В противном случае, слишком высокая скорость движения теплоносителя по кольцу отопления не позволит производить нужную теплоотдачу в помещения через радиаторы.

Параллельное подключение БКН

• В то же время, недогретая жидкость во втором контуре не сможет обеспечить должный нагрев БКН.

Данная схема подключения бойлера косвенного нагрева к двухконтурному газовому котлу отличается сложностью в балансировке и не позволяет добиться эффективности при одновременной работе двух систем. В то же время, идеально подходит для частных домов площадью до 100 м2 и одним санузлом.

Обвязка с разделительным узлом

Подключение бойлера косвенного нагрева к двухконтурному котлу в данном случае проводится по принципу разделения потоков и балансировки системы с помощью трёхходового клапана. Запорная арматура подключена к модулю автоматического управления, что позволяет менять интенсивность потоков на отопление и ГВС. При включении система начинает работать в соответствии со следующим алгоритмом:

• Когда бойлер наполняется холодной водой, автоматический термостат определяет её температуру и перекрывает подачу циркуляции теплоносителя в контуре отопления.
• Вся первичная энергия котла сразу после включения направлена на прогрев объёма чистой воды для нужд ГВС.

Система с распределительным узлом

• Когда температура внутри БКН достигает заранее выставленных граничных условий, срабатывает реле и закрывает заслонку трёхходового клапана, обеспечивая нормальное движение теплоносителя по замкнутому трубопроводу отопительной системы.
• БКН покрыт утеплителем, и вода в нём долгое время остаётся в нагретом состоянии.
• При начале разбора ГВС потребителем во время открывания кранов в доме, горячая вода постепенно расходуется, и в бак подмешивается новая порция ХВС.
• Бойлер для двухконтурного газового котла устроен таким образом, что нагретая вода забирается с верхней части цилиндрического резервуара, а холодная поступает со стороны дна. Это исключает смешивание потоков.
• Когда термостат показывает, что температура в бойлере падает, автоматика немного приоткрывает трёхходовой клапан, начиная подавать приготовленный теплоноситель на нагрев БКН. В зависимости от интенсивности разбора ГВС и скорости падения температуры в баке заслонка на клапане открывается сильнее, обеспечивая больший расход теплоносителя.
• При повторном нагреве воды в БКН заслонка клапана снова закрывается и работает только на обогрев помещений.

Подключение трёхходового клапана

Такая схема подключения бойлера косвенного нагрева к двухконтурному газовому котлу считается более совершенной и при выставлении правильных настроек на узле автоматике исключает необходимость ручной балансировки инженерных сетей.

Подключение с двумя насосами

Двухконтурный котел с бойлером косвенного нагрева должны работать круглый год, так как ГВС требуется и летом, и зимой. В то же время циркуляция отопления в тёплое время года не нужна. Для обеспечения полной независимой работы агрегатов применяется схема обвязки с двумя насосами, которые обеспечивают следующий принцип действия:

• Каждый насос, установленный в контурах на подаче, отвечает за скорость циркуляции теплоносителей независимо друг от друга.
• Интенсивность работы циркуляционных приборов контролируется терморегуляторами, установленными на оба прибора.

Схема обвязки с двумя насосами

• Независимые потоки нагреваются в корпусе котла до одной и той же температуры, но циркулируют по контурам с разной скоростью, что обеспечивает разную теплоотдачу.
• Насосы могут включаться и отключаться, останавливая и снова возобновляя циркуляцию жидкой среды.

В летнее время насос, отвечающий за отопление, пребывает в состоянии покоя. Бойлер косвенного нагрева для двухконтурного газового котла в летнее время функционирует при неработающем отоплении. В такой ситуации газовый агрегат настраивается на экономный режим нагрева теплоносителя.

Обвязка с распределительным узлом – гидрострелкой

Чтобы понять, как подключить бойлер косвенного нагрева к двухконтурному газовому котлу для достижения повышенной эффективности, следует рассмотреть схему с установкой распределительной гребёнки. При выборе такой схемы владелец жилого дома получает следующие преимущества:

• При правильной начальной балансировке гидрострелки объём теплоносителя на нужды отопления и ГВС распределяется равномерно, без ущерба одному из контуров.

Схема обвязки БКН с гидрострелкой

• Каждое циркуляционное кольцо снабжается собственным терморегулятором, что позволяет изменять интенсивность потоков независимо друг от друга.
• При необходимости один из контуров может быть перекрыт, а на котельной установке при этом выставляется пониженная интенсивность горения, что позволяет использовать БКН в летнее время.
• Нагрев происходит равномерно и быстро вне зависимости от количества воды в накопительном резервуаре. Термодатчик реагирует на малейшие колебания температуры воды, включая циркуляционный насос, а жидкость в теплообменнике котла всегда находится в готовом для отдачи тепла состоянии.

При такой схеме возникает вопрос: «Нужен ли бойлер косвенного нагрева для двухконтурного газового котла?». В тёплое время года, учитывая невысокий разбор ГВС, многие потребители полностью опорожняют систему и монтируют в своих домах обычный накопительный бойлер, который при невысоких расходах обеспечивает дом горячей водой.

Распределительная гребёнка

Вторая проблема – как подключить бойлер косвенного нагрева к двухконтурному котлу с использованием гидрострелки. Система представляет собой высокотехнологичное инженерное сооружением, и при малейшей ошибке оно уже не сможет эксплуатироваться с комфортом для потребителя. Это означает, что перед монтажом распределительной гребёнки необходимо провести гидравлические расчёты, вычислить расходы, выполнить рабочий проект и заказать установку системы в подрядной организации.

Правила и нюансы при монтаже и обвязке бойлера косвенного нагрева

Многие потребители задаются вопросом, можно ли к двухконтурному котлу подключить бойлер косвенного нагрева, и как исключить ошибки при установке, пуско-наладке системы. Эксперты в таких случаях рекомендуют придерживаться простых правил, которые исключают необходимость переделки системы в дальнейшем:

• БКН размещается как можно ближе к котельной установке во избежание теплопотерь. При отдалении резервуара от источника нагрева жидкость может поступать в змеевик в таком состоянии, что нагреет воду выше 50 °С.

Правильное размещение БКН рядом с газовым оборудовнаием

• При выборе объёма накопительного резервуара следует учитывать мощность котла. Если газовый агрегат имеет мощность не более 5–8 кВт, он не сможет обеспечивать быстрый нагрев БКН объёмом 200 л. Для правильного подбора параметров оборудования лучше обратиться в проектную организацию.
• При обвязке нужно предусмотреть установку чувствительных термодатчиков, реагирующих на изменение температуры в пределах 0,5–1 °С. В таких случаях повторный нагрев будет равномерным, и исключатся термические удары.
• Циркуляционное оборудование должно быть установлено на байпасе с запорными вентилями. Сам БКН следует также снабдить запорной арматурой и сливным клапаном. Это поможет провести быстрый ремонт и демонтаж системы при её выходе из строя либо выявлении сбоев в работе.

При устройстве такой системы с гидрострелкой в доме площадью свыше 150 м2 необходимо предусмотреть возможность резервирования рабочего оборудования. Это достигается установкой дублирующих водогрейных агрегатов, работающих на том же или альтернативном топливе. Если этого не предусмотреть, при выходе котла из строя существует риск остаться на какое-то время без отопления и ГВС.

Циркуляционный насос на байпасе с запорной арматурой

Схема работы накопительного бойлера послойного нагрева с двухконтурным котлом

Некоторые владельцы частных жилых домов спрашивают, нужен ли бойлер для двухконтурного газового котла в частном доме, и как можно упростить систему. На практике существует возможность организации альтернативной системы ГВС с обвязкой бойлера послойного нагрева и двухконтурного котла. В отличие от классического БКН, где холодные и горячие водные среды могут смешиваться в теле накопительного резервуара, в БПН обеспечивается чёткое разделение жидкости. Такая система имеет следующие достоинства:

• При попадании в накопительную ёмкость холодная вода всегда остаётся внизу, вытесняя горячую в верхнюю точку для первичного забора. Таким образом, при открывании крана горячая вода забирается с верхней части БПН.
• Во время забора ГВС нижние слои параллельно нагреваются и подаются в верхнюю часть резервуара.

Автоматика котла реагирует на колебания температуры – термодатчик установлен таким образом, что при малейшем остывании воды в верхней точке насос обеспечивает подачу теплоносителя на нагрев.

Схема устройства накопительного бойлера послойного нагрева (БПН)

Недостатки горячего водоснабжения с двухконтурным котлом

Обвязка двухконтурного агрегата с БКН далеко не всегда позволяет добиться эффективности и комфортной эксплуатации. В ряде случаев система имеет недостатки:

• Неравномерное распределение потоков в теле резервуара не позволяет добиться стабильной температуры, так как происходит смешивание холодных и горячих потоков.
• Для достижения эффективности приходится тактовать систему путём попеременного включения и выключения насосного оборудования, что приводит к его быстрому износу из-за повышенных пусковых нагрузок.
• При открывании крана для забора ГВС после длительного простоя необходимо подождать до тех пор, пока с подающей магистрали не сойдёт вся остывшая вода.
• Быстрый износ котельного оборудования, так как нагрев теплообменника на втором контуре часто происходит в холостом режиме, без циркуляции жидкости.

В связи с этим, перед принятием решения о монтаже такой системы следует удостовериться в её целесообразности. Если расход ГВС в доме высокий, то БКН значительно повысит эффективность системы водоснабжения. Когда жильцы используют кран горячей воды лишь раз в сутки или реже, необходимость в такой системе отпадает.

БКН в котельной жилого дома

Коротко о главном

Потребители часто спрашивают: «Как подключить бойлер к двухконтурному газовому котлу?» Схема обвязки в данном случае подразумевает использование дополнительных насосов или запорно-регулирующей арматуры. При установке трёхходового клапана обеспечивается автоматическая балансировка потоков путём закрывания и открывания заслонки. Самой эффективной схемой считается сборка и монтаж гидрострелки, которая обеспечивает автономную циркуляцию теплоносителей в двух изолированных контурах. При подключении следует учесть некоторые нюансы. БКН должен располагаться в непосредственной близости от газового оборудования, а циркуляционный насос следует оснастить автоматической системой включения.

А вам когда-нибудь приходилось подключать бойлер косвенного нагрева к двухконтурному котлу в вашем доме? Какую схему использовали и столкнулись ли вы с какими-то сложностями?

Автор

Геннадий Алексеев Специальность: Инженер

Все статьи

Поделиться

Поделиться

Как установить бойлер

Автор ronstik из Shutterstock

Когда дело доходит до отопления вашего дома, бойлер является энергоэффективным и экологически безопасным решением. Холодная вода проходит через котел по нагретым трубам, где затем распределяется по дому в виде горячей воды или пара. Это экономичный вариант. Однако у многих домовладельцев нет котла. Вместо этого у них старая, устаревшая система водяного отопления. Мы хотели бы помочь вам изменить это. Если вы хотите установить котел, мы рекомендуем нанять профессионального сантехника для выполнения этой работы. Вот как работает процесс установки!

Шаг 1 – Расположение

Расположение вашей новой котельной так же важно, как и выбранная вами модель. Сам котел должен быть достаточно близко к водопроводу, газопроводу, электрической розетке и дымоходу для вентиляции, о чем мы подробно поговорим позже. Земля или пол также должны быть ровными.

Этап 2 – Развязка котла

Здесь слово «развязка» означает добавление соответствующих труб к системе котла. Для этой задачи вам понадобится гаечный ключ. Сначала добавьте циркулярный насос непосредственно в котельный агрегат, затем добавьте ниппель стояка. Это позволит вам добавить правильные трубы для подачи воды по всему дому. Прикрепите нужное количество ниппелей стояка, затем прикрепите каждую трубу, соответствующую различным зонам в вашем доме. Вам понадобится ключ, упомянутый ранее!

Шаг 3. Подающая и обратная трубы

Установив надлежащие трубы, вы можете перейти к подаче и возвратной трубе. Как правило, циркуляционный насос располагается на возвратной стороне котла, а контроль потока – на стороне подачи. Вы затяните гайки с помощью гаечного ключа, прикрепите котел к баку с горячей водой и используйте медную трубу и правильные фитинги.

Шаг 4 – Установка дымохода

Мы упомянули присоединение дымохода. Ну, мы в этой точке. Котел должен быть правильно вентилирован. Эта вентиляция осуществляется через дымоход или дымовую трубу. Мы рекомендуем трубу из листового металла для соединения котла с дымоходом или дымовой трубой. Просверлите несколько отверстий и прикрепите его металлическими винтами для надежной фиксации.

Шаг 5 – Подсоединение газопровода

Теперь ваш новый котел не может работать без источника топлива. Если вы используете газовый котел, как и большинство домовладельцев, вам необходимо правильно подключить газовую линию. Если вы используете природный газ, вы хотите подключить трубу с черной резьбой. В инструкции к котлу должны быть более подробные инструкции по правильному подключению газовой линии.

Шаг 6. Запустите ее!

Наконец, после того, как все соединения выполнены и расположены должным образом, пришло время запустить котел. Пришло время узнать, окупится ли ваш тяжелый труд. Откройте водопроводную линию, чтобы котел наполнился. Вам не нужно беспокоиться о давлении, так как автоматический клапан подачи обеспечит вас. Но для следующего шага вам обязательно понадобится профессиональный сантехник. Специалист правильно запустит котел и проверит выход CO2 — важный вопрос безопасности — а также при необходимости внесет соответствующие коррективы.

Эксперт по расписанию установка котла с сантехникой Рика по телефону 203-874-6629!

• Опубликовано 8 августа 2018 г.
• Категория: Котлы

Котел для теплого пола: полное руководство

Как следует из названия, напольное отопление представляет собой тип системы центрального отопления, устанавливаемой под полом. Если вы установите один из них, это поможет вам не только освободить место при замене радиаторов, но и добавить ощущение роскоши в ваш дом.

Они нагревают ваш пол при низкой температуре, обеспечивая комфорт и равномерное тепло на каждом сантиметре поверхности помещения. Но это не единственное их преимущество. Знаете ли вы, что по сравнению с радиаторами полы с подогревом могут сэкономить до 25% на счетах за электроэнергию ? Это связано с его более высокой энергоэффективностью. Кроме того, после установки он практически не требует обслуживания .

Все вышеперечисленные причины достаточно веские, чтобы задуматься о подключении теплого пола к вашему котлу. В этой статье мы рассмотрим возможности подключения теплого пола к вашему котлу, в том числе, если вам понадобится новый котел для работы теплого пола.

Поскольку цена, которую вы в конечном итоге заплатите за новый котел, зависит от дома, мы настоятельно рекомендуем вам найти и сравнить цены на котлы у местных поставщиков, прежде чем принять решение. Таким образом, вы можете найти лучшую цену и сэкономить деньги. Начните получать предложения бесплатно. Нет никаких обязательств принимать любое предложение, которое вы получите.



Узнайте больше в нашем руководстве

• Можно ли включить теплый пол от котла?
• Какой котел нужен для теплого пола?
• Какой мощности (кВт) бойлер для теплого пола?
• Что дешевле в эксплуатации: электрические или водяные теплые полы?
• Электрический котел для теплого пола
• Часто задаваемые вопросы

Можно ли запустить теплый пол от котла?

Кратко: да, возможно использование котла для теплого пола . Прежде чем пройти через подпольные трубы для обогрева помещения, бойлер может нагреть воду, которая нагревает ваш пол.

Давайте углубимся в тему.

Какой котел нужен для теплого пола?

Для теплого пола вам не нужен специальный тип котла. Если у вас уже есть обычный, системный или комбинированный котел, все должно быть в порядке. Тем не менее, некоторые котлы могут нуждаться в незначительной настройке для полной совместимости с системой внутрипольного отопления.

Можно ли сделать теплый пол с газовым котлом?

Да, у вас может быть теплый пол с газовым котлом. Однако необходимы некоторые корректировки в зависимости от типа вашего газового котла.

Теплый пол будет хорошо работать, если у вас уже есть обычный газовый котел. С другой стороны, газовые комбинированные котлы потребуют незначительных корректировок.

Можно ли включить теплый пол от комбинированного котла?

Да, теплый пол можно включить от комбинированного котла. Тем не менее, вам может потребоваться установка двухходового клапана, чтобы ваш газовый комбинированный котел мог управлять центральным отоплением и теплым полом по отдельности.

Без этого клапана ваш котел может перегреться при одновременной работе обеих систем. Квалифицированный инженер-теплотехник может установить этот компонент для вас.

Есть ли лучший котел для теплого пола?

Не существует одного лучшего котла для теплого пола . У каждого домохозяйства разные потребности; Таким образом, каждому из них может потребоваться отдельный котел для системы внутрипольного отопления.

Как только вы лучше поймете требования вашего дома, вы сможете выбрать конкретный тип котла. Тем не менее, есть большая вероятность, что у вас уже есть котел, который хорошо работает с теплым полом и нуждается лишь в незначительных корректировках.

Можно ли сочетать теплый пол с радиаторами?

Хотя пол с подогревом часто рассматривается как альтернатива радиаторам, оба варианта могут сочетаться друг с другом. Обе системы могут работать от одного котла.

Часто это делается путем создания зон, которые можно нагревать с помощью другого типа нагрева. Например, многие домовладельцы в Великобритании установили пол с подогревом на первом этаже, а радиаторы обогревают верхние этажи. Если вы хотите, чтобы на кухне был радиатор, а в гостиной теплый пол, то создание зон — это то, что вам нужно.

Зоны тоже могут перекрываться. При желании вы можете установить радиатор и теплый пол в одной комнате.

Какой мощности (кВт) бойлер для теплого пола?

Котлы бывают разных размеров: как по физическим размерам, так и по мощности. Однако всякий раз, когда мы говорим о «размере» котла, мы имеем в виду мощность. Обычно это измеряется в киловаттах (кВт).

Большое значение имеет размер котла. Бойлер, который слишком слаб для вашего дома, будет с трудом нагреваться полностью, поэтому ваша горячая вода не будет достаточно теплой. С другой стороны, если котел слишком мощный, это приведет к необоснованному увеличению ваших счетов за электроэнергию.

Котел какой мощности нужен для теплого пола?

Размер котла, необходимого для подогрева пола, зависит от дома. Из-за этого, к сожалению, невозможно дать прямой ответ. На это влияют несколько факторов, таких как:

• Тип пола
• Тип котла
• Планировка вашего дома

Температура котла теплого пола

Оптимальная температура котла теплого пола различается в зависимости от домохозяйства. Как правило, для напольного отопления требуется максимальная температура подачи 55°C. Температура 50°C подача и 40°C обратка также очень распространены.

Для точного определения идеальной температуры нагрева и того, какого размера котел вам нужен, рекомендуем обратиться к инженеру, который может оценить ваш дом. Самый простой способ сделать это — сравнить котировки. Заполнив форму без обязательств с вашими конкретными потребностями, мы свяжемся с вами с до 4 предложений от компаний рядом с вами.

Получить котировки сейчас

Заполните форму всего за 1 минуту

Что дешевле в эксплуатации: электрические или водяные теплые полы?

Водяной теплый пол дешевле в эксплуатации, чем электрический теплый пол . Однако не все так просто. Давайте рассмотрим обе возможности дальше.

Водяной теплый пол состоит из нагревательных труб, установленных под полом. Трубопровод подключается к вашему котлу или тепловому насосу, что затрудняет установку этого типа напольного отопления во время проектов реконструкции. Однако он идеально подходит для новостроек и больших площадей.

Несмотря на то, что время установки длительное, а затраты на установку выше, чем у электрических теплых полов, эксплуатационные расходы часто значительно дешевле. По этой причине водяной теплый пол часто является лучшим вариантом с долгосрочной точки зрения.

Электрический теплый пол состоит из кабелей или матов, которые подключаются к электрической сети. Затем это электричество преобразуется в лучистое тепло, которое обогревает ваш дом. Маты и кабели просты, быстры и относительно дешевы в установке. Это делает электрические теплые полы идеальными для ремонтных работ и небольших помещений.

К сожалению, эксплуатационные расходы зачастую выше, чем у водяного теплого пола, что делает водяную систему лучшей альтернативой.

Электрический котел для теплого пола

Теплый пол не требует высоких температур, как радиаторы. Почти все системы напольного отопления имеют температуру потока около 50 градусов по Цельсию. Из-за этих более низких требований вы можете использовать электрический котел для теплого пола или любой другой вид котла. Всего 6 кВт мощности может быть достаточно.

Лучший электрический котел для теплых полов

Существует множество электрических котлов, подходящих для теплых полов. Так много доступных вариантов означает, что лучший электрический котел будет варьироваться от дома к дому. Несколько вещей, о которых следует помнить:

• Тип пола в вашем доме
• Планировка вашего дома
• Энергопотребление вашего дома
• Дополнительные функции, которые вам нужны

Как только вы приобретете хороший представление об этих факторах, вы можете посмотреть, какой электрический котел наиболее подходит для вашего дома. Как видите, выбрать тот, который наилучшим образом соответствует требованиям вашего дома, не так просто.
