Блог инженера теплоэнергетика | Акт промывки и акт опрессовки (гидравлического испытания) системы отопления образец
Здравствуйте! Промывка и опрессовка (гидравлическое испытание) являются важными, неотъемлемыми составляющими при эксплуатации систем отопления. Об этом я писал в этой статье. Нередко в работе приходится сталкиваться и с заполнением актов промывки и опрессовки (гидравлического испытания) систем отопления. Ниже я привожу формы таких актов.

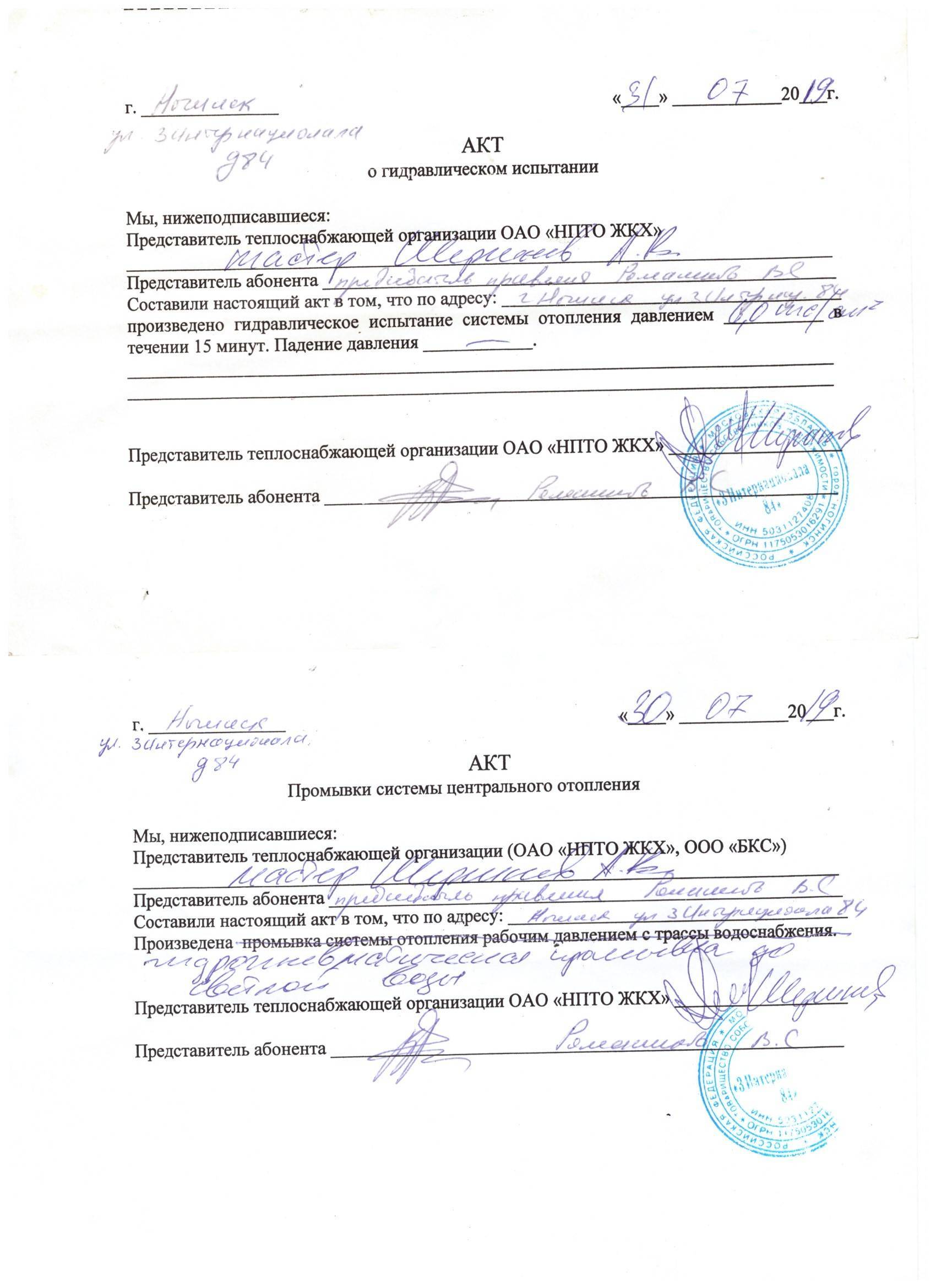

АКТ
о промывке и наполнении системы отопления
г. « » 20 г.
___________
( наименование объекта, адрес )
Мы,нижеподписавшиеся, представитель « » :
инженер-инспектор ____________________________________________________________ ( Ф.
И.О.)
представитель абонента : _______
(наименование организации )
_____________________________________________________________ (должность, Ф.И.О.)
представитель подрядчика : _____________________________________________________________ (наименование организации )
____________________________________________________________ (должность, Ф.И.О.)
составили настоящий акт о том, что « » 20 г.
произведена промывка системы теплопотребления абонента сетевой
водой D сбр.=_____ мм; при Р сбр.= _____кгс/см2;
время промывки ______ мин.и наполнение сетевой водой при
температуре ______ °С.
Система промыта до полного осветления воды.
Количество теплоносителя и тепловой энергии, израсходованной на
промывку наполнение системы : Gпр = _____ тн воды, с тепловой
энергией Q = _____ Гкал.
, при температуре исходной воды на источнике
Тхв = ____ С.
Настоящий акт является основанием для предъявления счета потребителю за тепловую энергию и воду, израсходованные при промывке и наполнении системы.
представитель«»: ________________________________________________________
(подпись)
представитель абонента : __________________________________________________________
(подпись)
представитель подрядчика: ___________________________________________________________
(подпись)

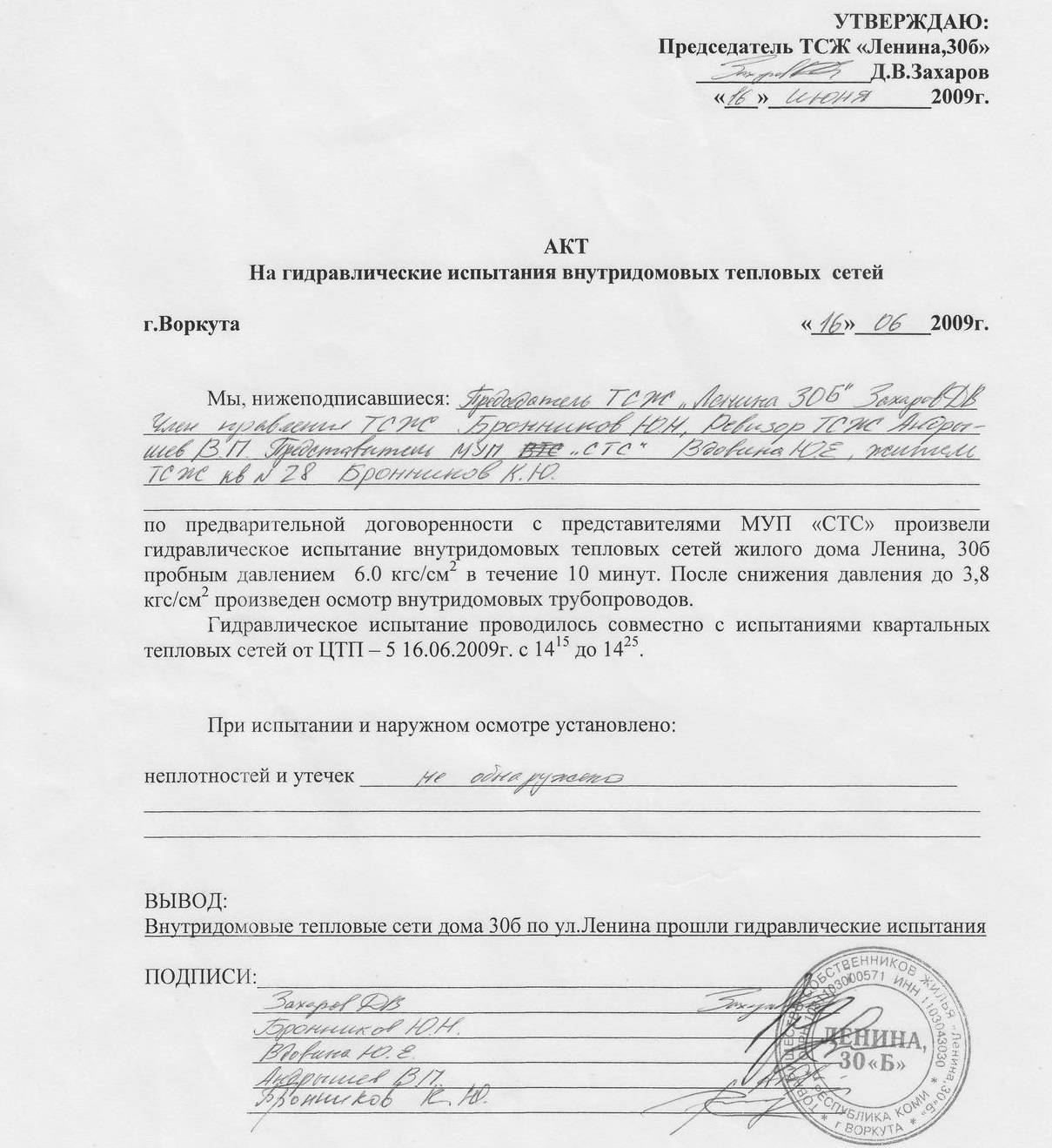

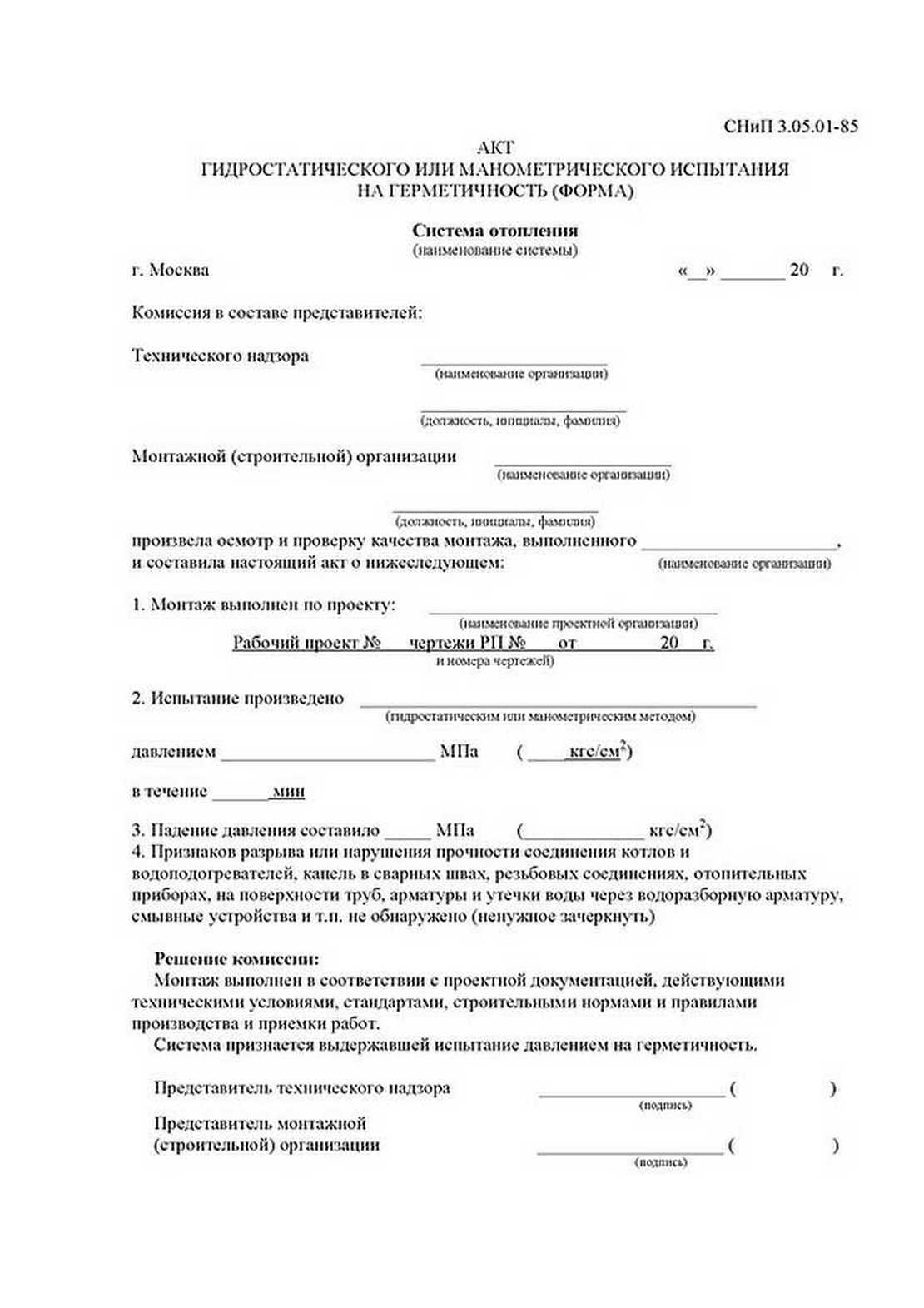

АКТ гидравлического испытания системы теплопотребления
г. « » 20 г.
__________________________________
( наименование объекта, адрес )
Мы,нижеподписавшиеся, представитель «» :
инженер-инспектор ____________________________________________
( Ф.
И.О.)
представитель абонента : _______
( наименование организации )
_________________________________________________________
( должность, Ф.И.О.)
представитель подрядчика : _______ _______
( наименование организации )
__________________________________________________________
( должность, Ф.И.О.)
составили настоящий акт о том, что « » 20 г.
произведено гидравлическоеиспытание оборудования внутренней
системы теплопотребления.
Результаты испытания :
при давлении кгс/см2 в течение _10_ минут падение давления
составило 0 кгс/см2, осмотр произведен при давлении ___ кгс/см2.
При этом обнаружено : ____течей не обнаружено_________________
___________________________________________________________
Заключение
Оборудование системы теплопотребления считается выдержавшим (не
выдержавшим) гидравлическое испытание.
представитель « »: ___________________________________________________________ (подпись)
представитель абонента : _______________________________ _______________
(подпись)
представитель подрядчика:
_____________________________ ______________
(подпись)
Сами формы актов промывки и опрессовки (гидравлического испытания) системы отопления в формате Word можно скачать ниже по тексту:
akt-promyvki
akt-opressovki
