Как правильно подключить вытяжку на кухне – Советы по ремонту
06.08.2019 3137 Комментарии к записи Как правильно подключить вытяжку на кухне — 10 ошибок при подключении к электричеству и вентиляции. Схема вентиляции в многоквартирном доме. отключены
Как известно, вытяжки для кухни бывают классическими и рециркуляционными. Первая отводит воздух в вентиляционную шахту или прямо на улицу.
Рециркуляционная просто гоняет его через себя, задерживая жир. Она в своей конструкции имеет фильтры для очистки воздуха от запаха.
Основные вопросы и проблемы возникают при установке и подключении именно классического варианта. Его и рассмотрим максимально подробно.
Для начала, кратко перечислим основные ошибки, которые вас подстерегают на этом пути. Далее приведем пути их решения и наиболее популярные способы монтажа.
Ошибки при установке кухонной вытяжки
1 Глухое подключение воздуховода к естественной вентиляциии — самая распространенная ошибка.
Кое-кто конечно и оставляет решеточку для естественного движения воздуха, но умудряется при этом все равно ее перекрыть самим воздуховодом.
2 Присоединение слишком маленького диаметра воздуховода через переходник, к мощной вытяжке с большим выходным фланцем.
Рекомендуемые размеры для круглых воздуховодов — d=125мм. Для прямоугольных — 204*60мм.
3 Вывод воздуховода на улицу через самодельное отверстие в стене.
В большинстве случаев, это запрещено правилами. Далее по тексту будут приведены конкретные пункты.
Можете конечно проложить по фасаду отдельный короб прямиком до крыши. Но оно того стоит? Хотя в ресторанах и кафе, расположенных на первых этажах многоэтажек, такое решение широко применяется.
Кстати, запрет на вывод воздуха на улицу через стенку не относится к частным домам, а только к многоэтажкам.
4 Сложная геометрия трассы с большим количеством переходов и искривлений.
В первую очередь это скажется на шуме. Хотя конечно сами повороты не есть наибольшее зло.
И без них порой не обойтись.
Опасны именно повороты, идущие один за другим, без разгонных участков.
5 Подключение слишком мощной вытяжки (например на 1000 м3/ч), к стандартному вентканалу, который способен пропустить около 300 м3/ч.
Запомните, что производительности в 200-300 м3/ч бывает вполне достаточно для качественного удаления всех запахов, с минимальной нагрузкой на вентиляцию дома.
6 Установка вытяжки на неправильной высоте.
Высота установки напрямую зависит от того, какая у вас плита — газовая или варочная индукционная.
7 Сборка пластикового вентканала без хорошего уплотнения, либо стыковка деталей на суперклей.
Поверьте, иногда эту конструкцию приходится разбирать.
8 Верхнее, а не нижнее расположение щелей в декоративной решетке в одной рамке с воздуховодом.
Почему это ошибка, а когда так делать все таки можно, говорится далее.
9 Отсутствие отдельной розетки в верхней части стены под вытяжку.
Как следствие, подключение ее как попало, через переноски и удлинители.
Не забывайте, что в конечном итоге это все таки не переносной прибор, типа вентилятора, обогревателя или мобильного кондиционера.
А значит проводку под него нужно делать стационарную и с умом.
10 Неправильная установка обратного клапана.
Врезать и устанавливать его нужно с соблюдением соответствующих углов и наклонов. Иначе работать он будет через раз.
Вообще монтаж вытяжки можно разбить на два основных этапа. Во-первых, это ее подключение к электричеству. Второе — устройство воздуховода и все что с этим связано.
Давайте рассмотрим отдельно каждый из них.
Подключение вытяжки к электричеству
Данный этап является наиболее простым. Очень хорошо, когда вы изначально планируя свою кухню, грамотно заложили расположение всех розеток и электроточек.
Как при этом также не наделать кучу элементарных ошибок и соблюсти все расстояния, можете ознакомиться в отдельной статье.
Если же у вас не оказалось свободной розетки для вытяжки, придется ее смонтировать.
Для этого вам понадобятся следующие материалы:
- кабель трехжильный ВВГнгLs 3*2,5мм2
В домашней проводке применяйте кабель именно данной марки (с индексом Ls).
- обычная розетка на ток 16А с заземляющими контактами
Сама по себе вытяжка, в отличие от других кухонных приборов, является маломощным аппаратом. Соответственно тянуть отдельную проводку под нее непосредственно от щитовой, вовсе не обязательно.
Чего не скажешь про варочную панель или посудомоечную машину.
Получается, что подключать данный агрегат можно от общей розеточной группы с ближайшей распредкоробки.
Тяните от распредкоробки штробу или кабель канал к месту будущей розетке и монтируете подрозетник.
Данная розетка располагается сверху, практически под потолком, чуть выше или сбоку от самой вытяжки. Выбор конкретного места будет зависеть от длины шнура и требования минимальной высоты установки вытяжного агрегата над плитой.
Зачастую приходится вырезать в ближайшем кухонном шкафчике отверстие под это дело.
Далее снимаете изоляцию с кабеля, маркируете жилы и соединяете их между собой в распредкоробке.
Все что остается — это правильно подключить розетку.
Проводка под кухонный агрегат у вас готова. Переходим к воздуховоду.
Неправильное подключение воздуховода вытяжки к вентиляции
Основная проблема при монтаже заключается в том, чтобы грамотно выполнить подключение воздуховода и при этом не нарушить естественную вентиляцию в квартире.
Кое-кто из умельцев вообще советует вывести все это дело на улицу, через ближайшую стену. Однако по СНиПу так делать запрещено.
Там четко оговаривается, что подобное отверстие нельзя размещать ближе 8м от соседнего окна. Так как это окно считается устройством подачи наружного воздуха.
Вот, ознакомьтесь с пунктами свода правил СП54 и СП60:
СП 54.13330.2016 Здания жилые многоквартирные
9.6 В жилых комнатах и кухне приток воздуха следует обеспечить через регулируемые оконные створки, фрамуги, форточки, клапаны или другие устройства, в том числе стеновые воздушные клапаны с регулируемым открыванием.
В квартирах, проектируемых на территориях климатических районов III и IV, расчетные параметры воздуха и кратность воздухообмена (в соответствии с требованиями 9.2) следует обеспечить одним или несколькими из следующих способов: устройством систем естественной вентиляции, механической приточно-вытяжной вентиляции, гибридной (естественно-механической) вентиляции, кондиционированием воздуха, сквозным или угловым проветриванием помещений квартир. При этом сквозное или угловое проветривание помещений односторонне ориентированных квартир допускается выполнять через лестничную клетку или через другие проветриваемые помещения общего пользования.
В зданиях, проектируемых для строительства в климатическом районе III, в световых проемах в жилых комнатах и кухнях, а в климатическом районе IV также в лоджиях для снижения перегрева помещений следует предусмотреть конструктивную возможность устройства элементов регулируемой солнцезащиты, исключающих препятствия доступу пожарных подразделений.
СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха
7.3.2. Приемные устройства наружного воздуха не допускается размещать:
на расстоянии менее 8 м по горизонтали от мест сбора мусора, интенсивно используемых мест парковки для трех автомобилей и более, дорог с интенсивным движением, погрузо-разгрузочных зон, систем испарительного охлаждения, верхних частей дымовых труб, мест выброса вытяжного воздуха и мест с выделениями других
загрязнений или запахов.
Приемные устройства наружного воздуха, расположенные: в верхней части здания при одинаковой концентрации загрязнений с обеих сторон здания, следует размещать с наветренной стороны; на открытых местах, вблизи крыш или стен, следует защищать от перегрева воздуха в теплый период года.
Согласно СП 54 — соседское окно является устройством для подачи наружного воздуха, а согласно СП 60 — необходимо как минимум на 8 метров удалить свою вытяжку от любого соседского окна.
То есть, просверлите здоровую дырень в стене, потратите кучу нервов и денег, а сосед на вас пожалуется, и вы будете ОБЯЗАНЫ все это заделывать.

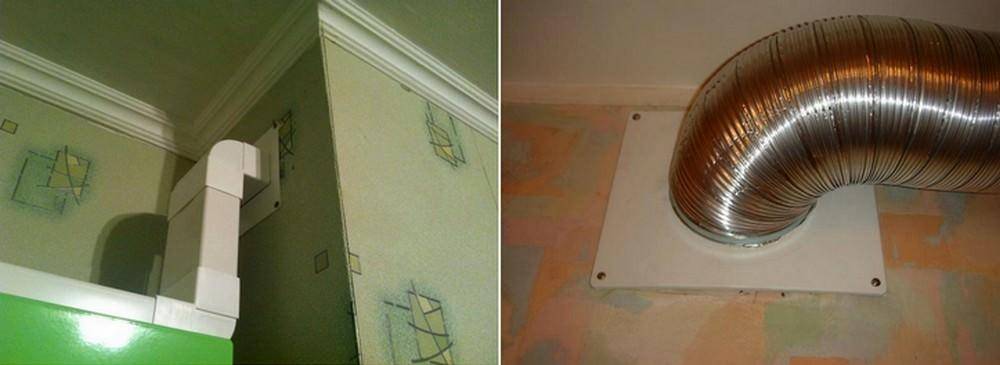

Как же происходит подключение у большинства потребителей? Берется обычная гофра, насаживается на выход, растягивается и приделывается к фланцу, который привинчивают к дыре вентиляции.
На этом все. Просто, дешево и неправильно. Какие недостатки у данного способа? Во-первых шум.
При прохождении воздуха через такую ребристую гофру, она издает крайне неприятные звуки.
Но самое главное, когда аппарат у вас отключен и не работает, естественная вентиляция вынуждена протягивать воздух из квартиры сквозь вытяжку. Мало того, что у вас короб может быть забит, так и летом тяги порой вообще не наблюдается (из-за одинаковой температуры дома и на улице).
Более того, на пути воздуха вы фактически ставите замасленную сетку, мотор, турбину и т.п. А еще, всасывание воздуха будет происходить не на уровне потолка, а на уровне середины кухни.
Хотя забор всех запахов продуктов жизнедеятельности, как раз таки и должен осуществляться с максимальной высоты.
Вполне понятно, что никакой тяги в этом случае не будет. То есть, вы своими собственными руками, лишаете себя естественной вентиляции.
Это грозит возникновением грибка, повышенной влажностью. В межсезонье у вас элементарно начнут разбухать и плохо закрываться двери.
А еще появится дефицит кислорода и постоянно плохое самочувствие. Кто-то при этом ударяется в мистику и начинает думать, что на них навели порчу или квартира с плохой энергетикой, а на самом деле, вон оно что — неправильная вентиляция!
Изначально в советское время, проектируя наши многоэтажные дома, инженеры рассчитывали, что воздух в квартиру будет поступать в том числе из-за неплотностей в деревянных окнах.
Однако с установкой пластиковых окон и герметичных дверей, мы тем самым перекрыли этот канал свежего воздуха в доме. Закроете еще и вентиляцию и будете жить как в подводной лодке.
Для исправления ситуации в подобных случаях рекомендуется ставить приточный клапан на пластиковое окно.
Вместо закупоривания, можно сделать все более грамотно. Какие альтернативные варианты для этого применяются?

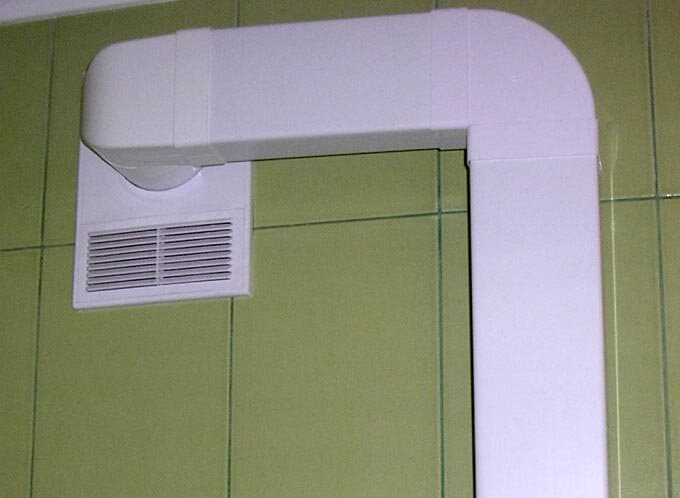

Воздуховод от вытяжки и решетка с обратным клапаном
Первый — вместо гофры берется пластиковая труба (к примеру d-125мм), и через одно или несколько колен выводится в дырку вентканала. При этом в самом отверстии под потолком делается некое разделение.
Сверху монтируется заход под трубу, а снизу через решеточку с клапаном оставляется небольшой прямоугольник для естественного притока.
Причем решетка должна быть именно снизу, а не сверху. В противном случае воздушный поток от вытяжки, будет задувать вверх и поднимать, так называемый обратный клапан.
Хотя конечно, если у вас более совершенная конструкция клапана — круг или прямоугольник со смещенной осью, а не простые полосочки полиэтилена, либо присутствует цельная перегородка, то смело можете ставить как хотите — сверху, сбоку, снизу.
Однако по факту, вся эта конструкция, зачастую работает не так как задумывалось. При включении вытяжного агрегата и создании давления, малая часть пыли все равно просачивается сквозь щели, микроотверстия, после чего, благополучно попадает к вам на кухню на обеденный стол.
Никакие обратные клапана на 100% не спасают. Основная масса воздуха конечно выходит наружу, но постепенное образование пыли внутри квартиры это факт.
Да и при выключении вытяжки из-за уменьшения диаметра первоначального отверстия, естественная вентиляция через узенькие решеточки будет в разы хуже.
Можно сделать все гораздо лучше.
Правильное подключение воздуховода к системе вентиляции
Для этого вам понадобятся:
- пластиковый воздуховод
- обратный клапан со смещенной осью
- тройник разветвитель
В конечном итоге у вас должна получиться примерно вот такая конструкция.
Как это все работает? При выключенной вытяжке, клапан будет открыт и теплый воздух с кухни будет спокойно уходить самотеком в вентиляционный канал.
Стоит вам включить вытяжной зонт, клапан тут же автоматически закрывается, перекрывая доступ потоку воздуха в комнату.
При этом все запахи с плиты будут спокойно уходить на улицу. При отключении, давление в коробе спадает и клапан самостоятельно откидывается, соединяя вентиляционную шахту с квартирой.
Инструкция по сборке — все цифры и производительность
Как это все собирается на практике? Для мощностей до 300 м3/ч (малые скорости большинства вытяжек) вполне хватает трубы d-125мм. На самом аппарате выходное отверстие может быть и большим.
Например, для 650 м3/ч понадобится труба d-150мм. Однако такие пластиковые трубы вы навряд ли найдете, а если использовать следующий стандартный размер d-160мм, то это получится громадная и неуклюжая конструкция, портящая весь интерьер и дизайн кухни.
Более того, придется долбить в стене заводское отверстие вентканала, расширяя его.
Поэтому в большинстве случаев и выбирают оптимальный диаметр в 125мм. А большего вам и не надо.
Принудительно-пропускная способность стандартных каналов и шахт размерами 100*150мм — 400 м3/ч.
Воздушный поток более 450 м3/ч туда уже просто не влезет (было проверено на практике), даже если у вас на вытяжке и написано — 1200 м3/ч!
Помните еще о том, что черезчур занижать диаметр воздуховода по сравнению с выходным патрубком на вытяжке нельзя. Иначе вибрация и шумы будут такой силы, что конструкцию каждый месяц придется склеивать заново.
Соединение разных диаметров делается при помощи специальных переходников.
Приступим к сборке. В начале устанавливаете переходник на вытяжку и делаете к нему подключение вертикального участка.
Чтобы улучшить его звукоизоляцию, есть смысл заморочиться и наклеить сверху тепло-звукоизолирующий материал толщиной 5мм.
Им же не помешает изнутри обклеить декоративный кожух и самую шумную часть — переходник. Именно там наблюдается наибольшая турбулентность.
Далее по необходимости ставите колена под 90 градусов и другие прямые участки воздуховода, чтобы в конечном итоге выйти по направлению к отверстию в стене.
Все это склеивается силиконом, никаких суперклеев. Щелей нигде не должно быть.
Доходим до тройника. В него со стороны комнаты устанавливается клапан.
Имейте в виду, что это клапан гравитационного действия! Он открывается не за счет потока воздуха, а за счет своего веса.
У него одна половинка тяжелее другой и при этом он установлен под небольшим углом в 2 градуса.
Подготовка отверстия вентиляционной шахты
Заход в саму вентиляционную шахту до всех монтажных работ желательно оштукатурить и убрать все острые углы. Это придаст входу максимальные аэродинамические качества.
В итоге у вас должна получиться примерно такая же поверхность, как в стандартном круглом колене под 90 градусов.
В раствор для штукатурки советуют добавлять жидкость церезит (ceresit CT99).
Данное отверстие у вас будет находиться под воздействием жира и влаги. А церезит содержит компоненты, препятствующие образованию плесени.
При этом ни в коем случае не используйте гипсовую штукатурку.
Ее применение в вентиляционных шахтах — это прямой путь к появлению этой самой плесени и грибков.
К тройнику с обоих сторон присоединяете отрезки стандартного воздуховода. Со стороны стены на 5-7см замуровываете его в вентканал. Сам выход облагораживаете квадратной рамкой.
Почему обратный клапан иногда не работает и не закрывается
Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта «пушка» не сильно торчала наружу.
Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.
Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.
При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.
Заводского соединения здесь не добиться, так что придется колхозить.
Покупается прямоугольный тройник с круглым выходом на одной стороне.
Далее этот кругляк срезается и на его место вклеивается обратный клапан.
Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.
Многие с этой проблемой сталкивались и легко решали ее именно таким образом.
Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.
В противном случае круг ставится в положение 11 часов – 7 часов.
Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжелитель (не более 2 грамм). Приклеивайте его поближе к краю.
Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.
Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.
У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот «поворот». Обязательно нужен угол.
Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.
Если вам вообще не хочется видеть торчащее «дупло» под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.
Все будет выглядеть намного симпатичнее.
Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.
Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.
Как говорится, красота требует жертв.
Почему воздух с кухни попадает к соседям — виновата ли вытяжка?
Несмотря на все преимущества, у подобной системы подключения вытяжки находится много критиков. Они считают, что подобным образом вы грубо вмешиваетесь в общую систему вентиляции всего дома.
К примеру, у вас то все будет хорошо, а вот про соседей вы подумали? Якобы из-за такого подключения вытяжки к вентиляции, все запахи с вашей кухни автоматически будут проникать в квартиры по стояку выше.
Начали жарить пирожки, а все соседи уже об этом знают. Однако все критики заблуждаются, исходя из неверных представлений устройства вентиляции в многоквартирных домах.
Они думают, что от низа до верха идет один общий канал 110*150мм с «дырками» на каждую квартиру.
На самом деле в 5-ти этажках, все каналы индивидуальные и задуть посторонние запахи соседям у вас навряд ли получится. В домах от 6-ти этажей и выше, уже идет система вентиляции с удалением воздуха через каналы спутники, сообщающиеся с общим сборным каналом через один этаж.
Этот общий канал имеет в сечении площадь в 6-8 раз большую, чем индивидуальные шахты в квартиры с размерами 110*150мм.
Схематично такую систему вентиляции многоэтажного дома можно представить вот так.
Да, в таких постройках, если ОДНОВРЕМЕННО включить на максимум несколько вытяжек, возможно появление обратной тяги. Но это крайне редкий случай.
Смотрите — естественная тяга с квартир в лучшем случае составляет от 100 до 150 м3/ч. У вас девятиэтажный дом. Первые семь этажей врезаны в общий канал размерами 510*270мм, а то и более. Итоговый естественный поток в нем около 1000 м3/ч.
И тут вы вместо привычной тяги в 150, включаете свою вытяжку на 300 м3/ч. Как вы думаете, она способна создать в этом случае обратную тягу и начать выгонять воздух к соседям?
Для этого необходимо, чтобы все 6 этажей проделали тоже самое, притом на максимальной скорости.
Вот тогда уже какой-то одной квартире не повезет и ее обитателям придется нюхать все ароматы готовки соседей. Но этот вариант маловероятен.
Несмотря на все это, иногда воздух реально с вашей кухни попадает в другие квартиры дома. Либо наоборот, вы прекрасно чувствуете что соседи сегодня жарят на обед. Из-за чего это происходит и где искать причину?
Происходит это по нескольким обстоятельствам. По каким, читайте более развернуто под спойлером.
Почему запах из вашей квартиры проникает к соседям?
• Если сосед нарушил работу своей вентиляции!
И постоянно из-за этого наслаждается соседскими ароматами, ругая их, а надо бы себя. Нарушил самым банальным способом — полностью перекрыл приток воздуха в квартиру, закупорив все свои пластиковые иллюминаторы и герметичные двери как в подводной лодке.
А если нет постоянного притока воздуха в объёме не менее 150мЗ/ч, то выходить в вентиляцию очень скоро будет нечему, ведь вакуум вентиляция в квартире не создаст! И когда в герметичной квартире всё же часть тёплого воздуха выйдет в вентиляцию, то в канале своём и во всей квартире создастся небольшое пониженное давление по сравнению с улицей и соседскими квартирами и наступит баланс тяги и вентиляция просто встанет в его канале. А в это время в общем канале добавилась моя вытяжка и давление чуть увеличилось, а в его канале нет тяги, а наоборот подсос воздуха из общего. И сразу воздух из общего канала начинает легко проходить в область более низкого давления в канал соседа, и выходить в его герметичную кухню с более низким давлением, чем у всех остальных с открытыми окнами. Теперь этот задыхающийся в духоте сосед-душегуб, получает порцию общего воздуха до тех пор, пока его новое давление на кухне не сравняется с давлением в общем канале. Затем кто-то выключит вытяжку и у соседа слегка вытянет в канал и до следующей вытяжки…
Если многие соседи закупорят свои квартиры, то в наказание за такую душегубку им придётся нюхать мои кулинарные изыски. Но это уже их вина, а не моя проблема.
• Если на чердаке или крыше выход общего канала чем-то серьёзно забит, вроде сдохшей собаки в канале застрявшей или забытой фуфайке трезвого ответственного советского рабочего строителя.. Тогда любая вытяжка повышает давление в канале и воздуху проще вылезти у соседей, чем пробиваться сквозь собаку или кучу упавших кирпичей с фуфайкой. Но это, как говорят, гарантийный случай, и надо обращаться куда следует для прочистки канала.
• Если одновременно включат вытяжки на максимум сразу несколько кухонь на стояке — тогда возможна обратная тяга у тех, у всех остальных, кроме последнего этажа, т.к. на последнем канал свой и ни с кем не соединяется. Но это крайне маловероятно по тому что вытяжки работают не более 5% времени и не все готовят еду одновременно, а одна работающая вытяжка, да ещё и на минимальной скорости, вообще в общем канале почти ни чего существенно не добавит.
• Если на улице температура заметно выше комнатной. В этом случае часто но не всегда, происходит, так называемое, ОПРОКИДЫВАНИЕ ВЕНТИЛЯЦИИ, и при том всей сразу, и это не следует путать с местной ОБРАТНОЙ ТЯГОЙ у отдельного соседа-душегуба, с плотно закрытыми окнами. Тут уже у всех будет дуть из вентотверстия и каждый спасается от этого как может, но лучше обратным клапаном на вентиляции. Включение одной вытяжки может либо усугубить проблемы во всём стояке или наоборот, развернуть всю вентиляцию в правильном направлении, если как следует прогреть общий канал горячим воздухом от вытяжки.
• Если к летней жаре добавить сильный ветер в направлении от окон кухонь стояка. Тогда дуть будет не в окна, а тянуть будет из окон, и вентиляция вместо вытяжной станет приточной!
Незаконность установки вытяжки
Тем не менее, если ваш дом изначально спроектирован только под вытяжку с естественным побуждением, и у вас попались вредные соседи, то любая установка мощных аппаратов с механической принудительной циркуляцией, может оказаться незаконной.
Соседи могут сослаться на Постановление правительства Москвы от 2 ноября 2004 года N 758-ПП «Об утверждении нормативов по эксплуатации жилищного фонда». Там есть такой двоякий пункт 3.4:
3.4. Переустройство вентиляционных каналов, а также изменение существующего оборудования или установка дополнительного оборудования в системах вентиляции не предусмотренного первоначальным проектом и влияющего на работу вентиляции всего здания, может производиться только после представления технического обоснования и согласования в установленном порядке.
Повернуть его можно в любую сторону. Наверняка подобные постановления есть и в других регионах. Так же есть еще статья:
3.5. Установка дополнительных технических устройств на фасадах здания для обеспечения микроклимата в помещениях (воздуховоды, вентиляционные установки, приточные вентиляционные шумозащитные устройства в стенах и т.д.) производится на основе разрешительной документации, оформленной в установленном порядке (пункт в редакции, введенной в действие с 9 апреля 2011 года постановлением Правительства Москвы от 22 марта 2011 года N 85-ПП.
