1. Однофазный асинхронный двигатель. Пуск и реверс однофазного асинхронного двилателя

Мы многое из книжек узнаем,
А истины передают изустно …
В. Высоцкий
Однофазный асинхронный
двигатель. Пуск и реверс
однофазного асинхронного
двилателя

2. Однофазные асинхронные машины

3. При подключении однофазной обмотки статора к цепи переменного тока, протекающие в ней ток создаст пульсирующее магнитное поле

Ф.

4. Образование пульсирующего магнитного поля

Пульсирующее магнитное поле можно разложить
на
прямое
и240
обратное,
0 два вращающихся,
60
120
180
300
360
которые равны половине величины основного
магнитного поля.
Принцип действия
однофазного АД
1. При подаче напряжения на обмотку U
статора, по ней будет протекать
электрический
ток.
Который
будет
создавать магнитное поле..
2.Магнитное поле по прямой и
обратной составляющей вращается
с частотой
I Ф
1
60 f
n1
p
3. Магнитное поле статора наводит в обмотке ротора ЭДС:
E2 прямое 4.44 Фпр f W2 Кобм2
E2обратное 4.44 Фобр f W2 Кобм2
4. ЭДС вызывает появление тока в
обмотке ротора:
E2
I 2 прям ое
Z2
E2
I 2 обратное
Z2
5. Ток ротора взаимодействуя с магнитным полем
статора образует электромагнитный момент:
M эм прям ой C Ф I 2 прям ой cos 2
M эм обратный C Ф I 2обратный cos 2
Под действием этих моментов ротор
захочет вращаться вращается с частотой
вращения n2, несколько меньшей, чем
частота вращения магнитного поля
статора.
Отличие частот вращения ротора и магнитного
поля называют скольжением
Скольжение по прямой составляющей
определяется формулой
n n
s sпр 1 2 ;
n
1
Скольжение по обратной
определяется формулой
s
2 s
обр
составляющей
Вид механической характеристики
однофазного асинхронного двигателя
В момент пуска двигателя скольжение по
прямой и обратной составляющей равны 1,
а результирующий пусковой момент равен
0. Поэтому однофазный асинхронный
двигатель самостоятельно придти во
вращение не может
В связи с этим для пуска однофазного АД и
используется
дополнительная
пусковая
обмотка, которая позволяет получить
вращающееся магнитное поле.
Схема включения однофазного
асинхронного двигателя
Пусковая обмотка укладывается на
статоре двигателя со смещением ее оси
на 90% по отношению к оси рабочей
обмотки, а сдвиг токов обеспечивается
включением в ее цепь дополнительного
конденсатора.
• Для увеличения пускового момента
параллельно рабочему конденсатору
подключается пусковой.

13. Тест опрос – 10 вопросов по 30 сек.

1. От опрос
Тест
каких параметров
– 10 вопросов
зависит
поЭДС
30 сек.
обмотки?
2. Что обозначает термин «число пар полюсов машины»?
3. Как определяется электромагнитный момент машины?
Спасибо за
4. Из каких основных частей состоит магнитная система
машины.
5. Что такое схема замещения электрической машины?
работу!
6. Что такое пусковой момент электродвигателя?
7. Что такое «Реакция якоря» в эл. машинах
8. Что такое «потери энергии в меди»
9. Объясните термин «потери энергии в стали»
10. От каких параметров зависит жесткость мех.
характеристики шунтового эл. двигателя
1.Назовите области применения однофазных АД?
2. Дайте определение однофазной асинхронной машине.?
3. Когда возникает пульсирующее магнитное поле?
4. Почему ондофазный асинхронный двигатель
самостоятельно не может придти во вращение?
5. Дайте определение скольжению?
6. Запишите формулу скольжения по обратной
составляющей?
7. Зачем необходима пусковая обмотка?
8. Зачем необходим рабочий конденсатор?
9. Как включается пусковая обмотка в цепь?
10. Зачем нужен пусковой конденсатор.

English     Русский Правила

Особенности конструкции однофазного асинхронного двигателя —

Однофазными асинхронными электрическими двигателями называются моторы, что функционируют от сети переменного тока в 220 В. Для их работы не требуется частотный преобразователь.

Такие агрегаты после запуска в основном режиме используют для функционирования 1 обмотку статора. Однофазный двигатель характеризуется простым устройством, что делает его надёжным в работе и доступным в обслуживании.

Конструкционные и технические особенности

В комплектацию статора входят 2 обмотки, одна из которых рабочая, а вторая – пусковая. Последняя функционирует только в момент включения мотора. В сравнении с другими типами двигателей, однофазный асинхронный отличается по этому параметру. У него отсутствует момент впуска. Ротор (подвижный элемент) специфической формы, внешне напоминают беличье колесо, отчего и получил такое название в народе. Магнитное поле создаётся за счёт тока 1 фазы.

Принцип работы основывается на стимуляции вращающего момента посредством задействования неподвижной части. Возникает он после включения устройства. Это возможно за счёт специального пускового оборудования, которым комплектуется однофазный асинхронный двигатель. Основное отличие таких агрегатов заключается в конструкции статора (неподвижной детали) – он имеет в пазах 2 обмотки. Расположение магнитных осей – перпендикулярно друг другу.

Одна из них неподвижная ввиду того что в ходе функционирования основная (рабочая) фаза не стимулирует ротор к вращению. Для включения применяются пусковую кнопку. Она приводит в действие статор. Ток провоцирует вращение магнитного поля, образуется явление индукции. Через несколько секунд разгона скорость вращения ротора становится равной номинальному показателю. При ослаблении пусковой кнопки двигатель переходит с 2 фаз на 1. Такой режим работы поддерживается благодаря переменному магнитному полю, что из-за эффекта скольжения движется по кругу быстрее самого ротора.

Основные типы

Асинхронные однофазные агрегаты бывают двух разновидностей. Они отличаются по типу механизмов, одни комплектуются бифилярными, другие конденсаторными. Каждый из них характеризуется индивидуальными свойствами.

В двигателях с бифилярным механизмом основная обмотка не используется постоянно, иначе падает КПД. При увеличенных оборотах она просто обрывается. Пусковая обмотка включается в особом режиме – на мгновение, буквально по 3 секунды. И так происходит около 30 раз на протяжении часа работы устройства.

Двигатели с конденсаторным пуском отличаются по конструкционным особенностям. Для запуска таких устройств необходимо магнитное поле. Конденсатор помогает включать мотор. Такие модели оснащены двумя катушками, что находятся под воздействием постоянного напряжения.

Преимущества моторов

Первое и основное – простота конструкции. Это делает их устойчивыми к поломкам, неблагоприятным условиям работы. Среди преимуществ также стоит отметить:

• доступную стоимость;
• небольшие габариты и вес;
• большую двигательную способность, что обусловлено отсутствием коллектора.

Также эти двигатели удобны и с точки зрения обеспечения питания. Для их работы требуется обычная синусоидальная сеть в 220 В.

Однако при всех положительных свойствах имеются и минусы. Среди таких стоит отметить малый диапазон регулировок частоты вращения, что делает невозможным выставление оптимального рабочего режима. Второй недостаток заключается в полном отсутствии или небольшом пусковом моменте, низком показателе КПД. За счёт этого устройства не смогут обеспечить работу мощных агрегатов. Ввиду этого однофазными асинхронными двигателями комплектуются небольшие бытовые приборы и техника. Встретить их можно на вентиляторах, насосах, компрессорах, кормоизмельчителях и прочих хозяйственных устройствах, не требующих большой мощности от источника питания.

Китай Однофазный асинхронный двигатель, Однофазный асинхронный двигатель Производители, Поставщики, Цена

Дом Электротехника и электроника Двигатель переменного тока Однофазный асинхронный двигатель 2023 Список продуктов

Однофазный асинхронный двигатель 42 686 продукты найдены из 1 153

Вид:

Просмотр списка

Просмотр галереи

Вопросы и ответы по однофазному асинхронному двигателю

Q

Сколько стоит однофазный асинхронный двигатель?

Характеристики продукта

Минимальный заказ

Поиск по

Применение

Рабочая скорость

Количество статоров

Виды

Конструкция ротора

Защита корпуса

Количество полюсов

Режим запуска

Сертификация

Подробнее Характеристики

Характеристики компании

Тип участника

• Бриллиантовый член
• Золотой участник
• Проверенный поставщик

Тип бизнеса

Возможности НИОКР

Город

• Тайчжоу (10 948)
• Сучжоу (3260)
• Шэньчжэнь (2,929)
• Чанчжоу (2837)
• Нинбо (2748)
• Шанхай (2371)
• Ханчжоу (2286)
• Нинде (1973)
• Фошань (1830)
• Вэньчжоу (1710)
• Подробнее

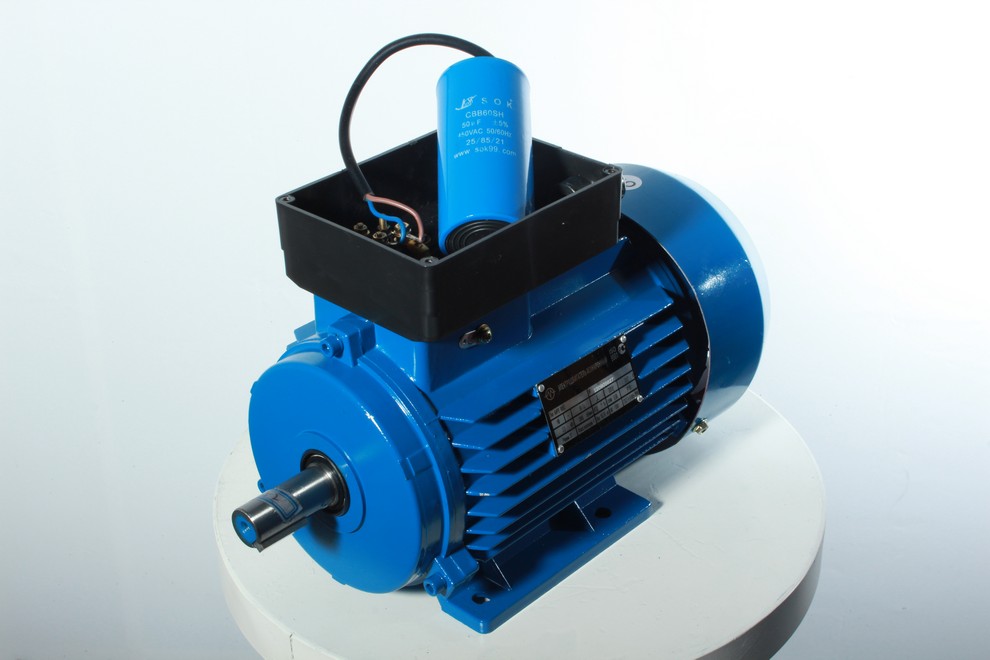

VEVOR VEVOR Однофазный асинхронный двигатель Электродвигатель 2,2 кВт Номинальная скорость 2860 об/мин Асинхронный электродвигатель 220 В Стандарт B3 Электрический асинхронный двигатель на ножках Электродвигатель вентилятора TEFC для тяжелых условий эксплуатации

DXYBDJYL-2. 2KW2J1V7

Часто покупают вместе

9010 5 человек, которые купили этот товар Также купил

Описание Спецификация Вопросы и ответы Отзывы

Однофазный асинхронный двигатель мощностью 2,2 кВт, 2860 об/мин

В описании приведен однофазный асинхронный двигатель мощностью 2,2 кВт, который преобразует электрическую энергию в механическую. Клеммный провод длиной 50 см/19,6 дюйма входит в комплект для облегчения соединения двигателя и электроприборов. Это однофазный электродвигатель переменного тока, который вращается со скоростью 2860 об/мин, с легкой алюминиевой рамой, обычно используемой для водяных насосов, сельскохозяйственной техники, медицинского оборудования и других областей.

Tough Equipment & Tools, Pay Less

VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам надежное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR заняла рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

• Высокое качество
• Невероятно низкие цены
• Быстрая и безопасная доставка
• Бесплатный возврат в течение 30 дней
• Круглосуточная служба поддержки 7 дней в неделю

Прочное оборудование и инструменты, платите меньше

VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам надежное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR заняла рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

• Прочное качество премиум-класса
• Невероятно низкие цены
• Быстрая и надежная доставка
• 30-дневный бесплатный возврат
• Внимательное обслуживание 24/7

Конструкция из высококачественного алюминиевого сплава

Этот электродвигатель изготовлен из алюминиевого сплава, антивибрационные и антидеформация. Обладает высокой прочностью и способен сопротивляться окислению, сжатию.

Мощный электродвигатель

Асинхронный электродвигатель имеет сердечник из 100% чистой меди, что обеспечивает высокую проводимость и устойчивость к высоким температурам, а также экономит энергию в течение длительного времени.

Превосходная производительность

Этот однофазный асинхронный двигатель мощностью 2,2 кВт имеет мощность 3 л.с. и максимальную скорость 2860 об/мин. Вал высокой твердости более прочен, класс изоляции: F.

Мощный и эффективный вентилятор

Встроенная система охлаждения вентилятора обеспечивает лучший отвод тепла для предотвращения перегрева. Имеется сетчатая конструкция, способная предотвратить попадание в двигатель посторонних предметов.

Закрытая соединительная коробка

Этот однофазный двигатель имеет полностью закрытую раму для защиты области кабеля от проникновения воды или пыли внутрь корпуса, что повышает эффективность кабеля и продлевает срок службы.

Монтажный кронштейн в комплекте

Электродвигатель оснащен прочным монтажным кронштейном в нижней части для повышения устойчивости двигателя при работе и уменьшения трения.

Технические характеристики

• Тип: ML90L-2

• Фаза: однофазная

• Напряжение: 220 В, 50 Гц

• Мощность: 2,2 кВт, 3 л.с.

• Ток: 12,4 А

• Скорость : 2860 об/мин

• Длина вала: 50 мм/1,97»

• Диаметр вала: 14 мм/0,55» Шпоночный вал

• Степень защиты IP: IP44

90 063

Тип монтажа: B3

• Пусковая емкость: 300 мкФ

• Рабочая емкость: 40 мкФ

• Тип корпуса: TEFC

• Класс изоляции: F

• 9 0002 Реверсивный/нереверсивный: Реверсивный

• Тип двигателя переменного тока: Асинхронный двигатель

• Вес нетто: 17 кг/37,48 фунта

• Размер двигателя (Д x Ш x В): 360 x 180 x 265 мм/14,17 x 7,09 x 10,43 дюйма

9 0069

Содержимое упаковки

• 1 x Электродвигатель

• 1 x Руководство по продукту

Прочное оборудование и инструменты, платите меньше

VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам надежное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR заняла рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

• Premium Tough Quality
• Невероятно низкие цены
• Быстрая и безопасная доставка
• 30-дневный бесплатный возврат
• Внимательное обслуживание 24/7

Pay Less

VEVOR — ведущий бренд, специализирующийся в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам надежное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR заняла рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

• Premium Tough Quality
• Невероятно низкие цены
• Быстрая и безопасная доставка
• 30-дневный бесплатный возврат
• Внимательное обслуживание 24/7

2,2 кВт Однофазный асинхронный двигатель 2860 об/мин

Список составляет около 2,2 кВт однофазный асинхронный двигатель, преобразующий электрическую энергию в механическую. Клеммный провод длиной 50 см/19,6 дюйма входит в комплект для облегчения соединения двигателя и электроприборов. Это однофазный электродвигатель переменного тока, который вращается со скоростью 2860 об/мин, с легкой алюминиевой рамой, обычно используемой для водяных насосов, сельскохозяйственной техники, медицинского оборудования и других областей.

• Конструкция из алюминиевого сплава
• Двигатель из чистой меди
• Высокоскоростной вентилятор охлаждения
• Защитный и стабильный -вибрация и анти- деформация. Обладает высокой прочностью и способен сопротивляться окислению, сжатию.

  Мощный электродвигатель

  Асинхронный электродвигатель имеет сердечник из 100% чистой меди, что обеспечивает высокую проводимость и устойчивость к высоким температурам, а также экономит энергию в течение длительного времени.

  Превосходная производительность

  Этот однофазный асинхронный двигатель мощностью 2,2 кВт имеет мощность 3 л.с. и максимальную скорость 2860 об/мин. Вал высокой твердости более прочен, класс изоляции: F.

  Мощный и эффективный вентилятор

  Встроенная система охлаждения вентилятора обеспечивает лучший отвод тепла для предотвращения перегрева. Имеется сетчатая конструкция, способная предотвратить попадание в двигатель посторонних предметов.

  Закрытая соединительная коробка

  Этот однофазный двигатель имеет полностью закрытую раму для защиты области кабеля от проникновения воды или пыли внутрь корпуса, что повышает эффективность кабеля и продлевает срок службы.

  Монтажный кронштейн в комплекте

  Электродвигатель оснащен прочным монтажным кронштейном в нижней части для повышения устойчивости двигателя при работе и уменьшения трения.

  Содержимое упаковки

  • Электродвигатель, 1 шт.
  • Руководство по эксплуатации, 1 шт.

  Технические характеристики 4

• Напряжение: 220 В, 50 Гц
• Мощность: 2,2 кВт, 3 л.с.
• Ток: 12,4 А
• Скорость: 2860 об/мин
• Длина вала: 50 мм/1,97»
• Диаметр вала: 14 мм/0,55» шпоночный вал
• Степень защиты IP: IP44
• Тип монтажа: B3
900 63 Пусковая емкость: 300 мкФ
• Рабочая емкость: 40 мкФ
• Тип корпуса: TEFC
• Класс изоляции: F
• Реверсивный/нереверсивный: Реверсивный
• Тип двигателя переменного тока: Асинхронный двигатель
• Вес нетто: 17 кг/37. 48 фунтов
• Размер двигателя (L х Ш х В): 360 х 180 х 265 мм/14,17 х 7,09x 10,43»

Тип

ML90L-2

Фаза

Однофазная

Напряжение 9038 7

220 В 50 Гц

Мощность

2,2 кВт 3 л.с.

Ток

12,4 A

Скорость

2860 об/мин

Длина вала

50 мм/1,97 дюйма

Sha ft Диаметр

14 мм/0,55» Шпоночный вал

Степень защиты IP

IP44

Тип монтажа

B3

Пусковая емкость

9038 8 300 мкФ

Рабочая емкость

40 мкФ

Тип корпуса

TEFC

Изоляция Класс

F

Реверсивный/нереверсивный

Реверсивный

Тип двигателя переменного тока

Асинхронный двигатель

Вес нетто

17 кг/37,48 фунта

Размер двигателя (Д x Ш x В)

360 x 180 x 265 мм/14 . 17 x 7,09 x 10,43 дюйма

Вопросы и Ответы

Типичные вопросы о продуктах: Является ли продукт долговечным? …

Задайте первый вопрос

Отзывы клиентов

• Цена 4.8

• Качество 4.6

• Функции 4.7

• Легко использовать 4.7

2 Отзыв(а)

Сортировать:

Все

• Все
• Только фотографии
• Только видео

Все звезды

• Все звезды
• Только 5 звезд
• Только 4 звезды
• Только 3 звезды
• Только 2 звезды
• Только 1 звезда

Самые последние

• Самые последние
• Самый полезный
Прозрачные фильтры
Ivano

Все хорошо

Perfetto.
