Балансировочный клапан в системе отопления

Принцип работы клапана

Виды клапанов

Механический клапан

Автоматический клапан

Производители

Установка клапана

Регулировка системы

Отличие от обычного шарового крана

Коротко о главном

Для рационального распределения теплоносителя в батареях необходимо регулировать поток воды. С помощью обычного шарового крана это сделать невозможно. Поэтому в системах отопления используют балансировочный клапан для радиатора отопления. С помощью него можно произвести настройку системы.

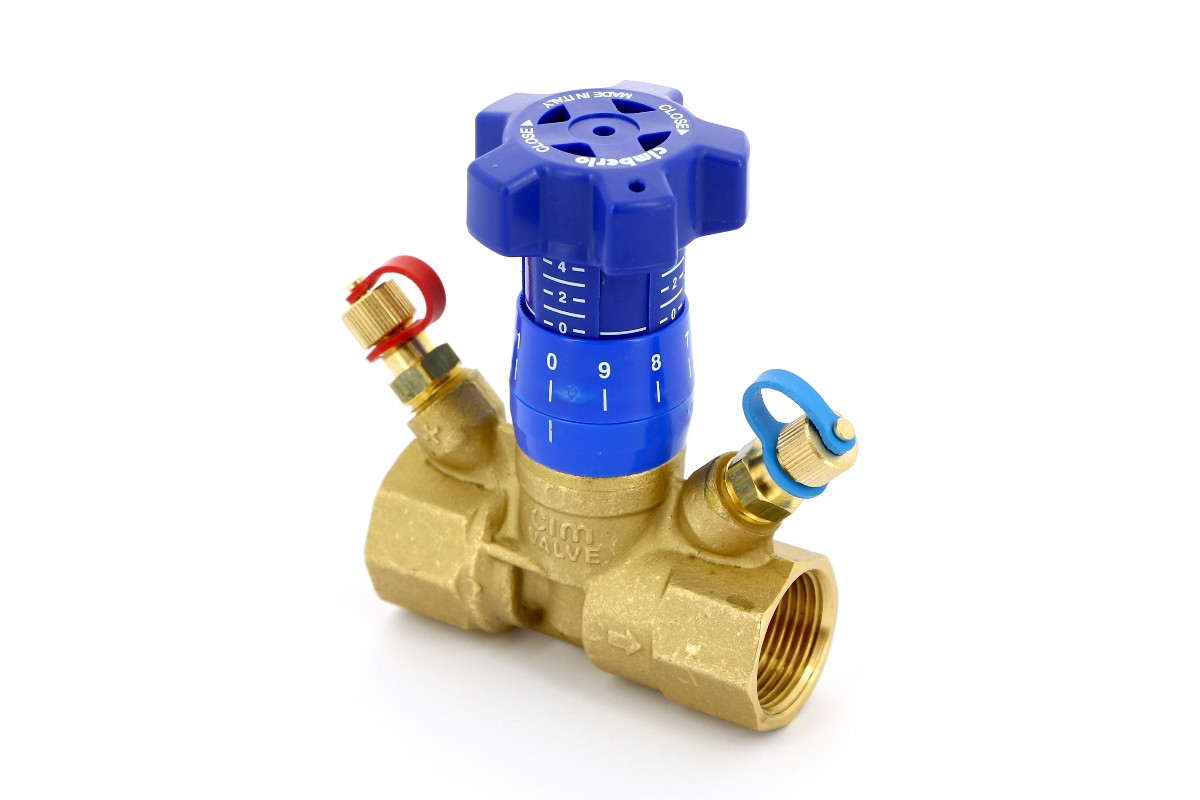

Внешний вид балансировочного клапана

Балансировочный клапан в системе отопления

Балансировочный вентиль для системы отопления – это устройство для регулировки гидравлического сопротивления с помощью уменьшения или увеличения проходного сечения клапана.

Чтобы температура во всех радиаторах была одинаковой, нужно отрегулировать объем теплоносителя, который проходит через батарею. Чем меньше объем, тем хуже теплоотдача прибора.

Если контур состоит только из одного отопительного элемента, то для регулировки будет достаточно обычного шарового крана. Если же в помещении несколько батарей, то для настройки одинаковой температуры в каждом из них лучше использовать балансировочный клапан отопления. В зависимости от вида клапана настраивать температуру с его помощью можно автоматически или вручную.

Купить балансировочные клапаны можно в нашем интернет-магазине.

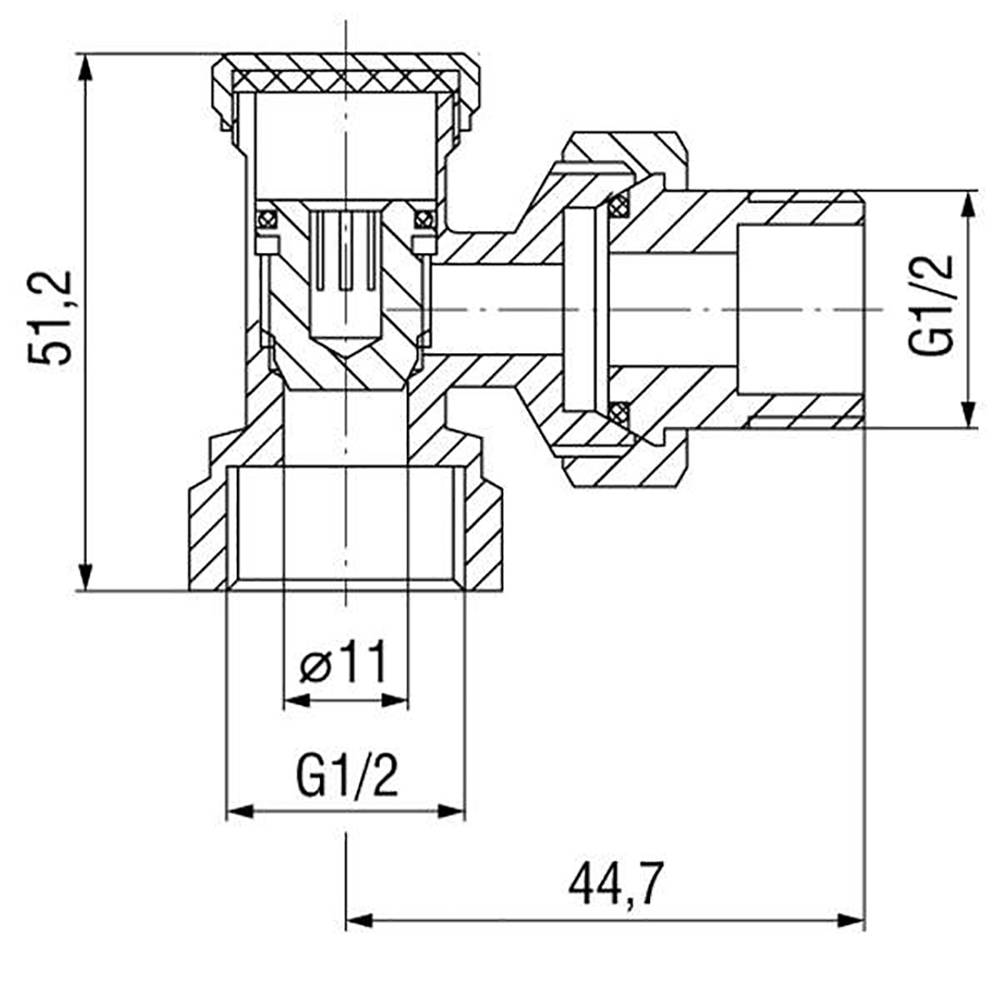

Конструкция балансировочного клапана

Принцип работы клапана

Балансировочный кран для системы отопления устанавливают, если в системе присутствует больше 2 ветвей с разной длиной и количеством

радиаторов более 4 штук. Также он необходим при установке батарей с термостатическими вентилями.

Вода в трубах течет туда, где меньше гидравлическое сопротивление. Когда система состоит из нескольких отопительных приборов, больше тепла получают те, которые находятся ближе к котлу. А последние в цепочке радиаторы получают минимальное количество тепла. Часто разница в температурах доходит до 10-15 градусов. В таком случае для чего нужен балансировочный клапан в системе отопления? Благодаря его установке получится ограничить поступление теплоносителя к первым отопительным элементам. Клапаны частично перекрывают сечение трубы, из-за чего проток уменьшается, а сопротивление на участке увеличивается. Если в схеме более пяти ветвей, то балансировочные краны в системе отопления ставят на врезках, находящихся ближе к теплогенератору.

Важно! Принцип работы балансировочного клапана отопления – регулировка сечения проходного отверстия внутри трубопровода. Рабочие элементы клапана позволяют в любое время провести регулировку системы без прекращения ее работы. Также позволяют добиться комфортной температуры обогрева при минимальном расходе энергии.

Отопительная система с несколькими радиаторами

В случае с батареями с термостатическими вентилями расход теплоносителя регулируется автоматически. Но кроме балансировочных клапанов в такие системы устанавливают регуляторы перепадов давления. При изменении расхода воды они поддерживают нужный показатель давления.

Виды клапанов

В современных отопительных системах используются радиаторные терморегуляторы. Регулятор, установленный на отопительном приборе, срабатывает при малейшем изменении температуры в помещении и меняет расход воды. Поэтому такие системы называют динамическими. Обычно в них устанавливают автоматические приборы. Механические клапаны нужны для настройки тепловой сети после установки и нагрева. Автоматический балансировочный клапан для системы отопления регулирует показатели уже во время нагрева.

Виды балансировочных клапанов

Балансировочные клапаны для системы отопления отличаются по следующим характеристикам:

• тип управления;
• вид соединения;
• расположение в системе;
• назначение и этажность отапливаемого объекта;
• вид теплоносителя;
• расход и давление теплоносителя.

Вентили для балансировки отличаются и по материалу, из которого они изготовлены. Для производства статических вентилей с резьбовым или фланцевым типом соединения используют латунь. Если же деталь сделана из чугуна, то тип соединения может быть только фланцевым. Динамические балансировочные клапаны для системы отопления могут быть сделаны из латуни, чугуна и углеродистой стали.

Механический клапан

Такой тип вентиля подходит для установки в стабильных теплосетях. Он предполагает ручную регулировку температуры. Механический клапан лучше устанавливать в жилых помещениях с небольшим количеством отопительных приборов.

Ручной балансировочный клапан для системы отопления обладает таким преимуществом: простотой проведения ремонтных работ. Для наладки или ремонта одного участка не нужно отключать целую систему. Обычно при покупке механического балансировочного вентиля в комплекте прилагается измерительный ниппель. С помощью него можно определить давление на участке, где расположен клапан.

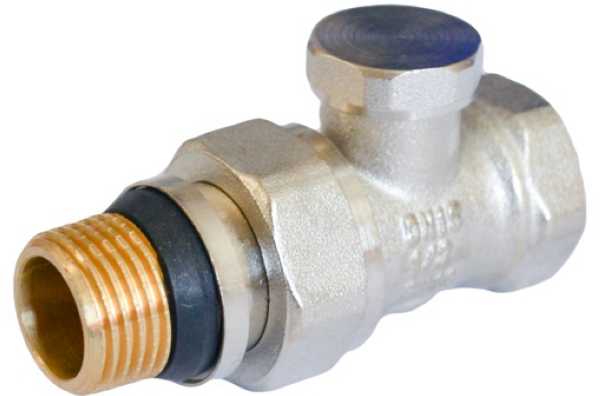

Ручной балансировочный вентиль

Работа балансировочного клапана в системе отопления такого типа оптимальна в системе, в которой установлено не больше пяти радиаторов. В противном случае он не справится с объемом и может спровоцировать разбалансировку. Если сечение на первой батареи становится меньше, то на второй расход теплоносителя становится больше. Из-за этого вода в одном элементе может закипеть, а в другом – оставаться холодной. В таком случае необходима установка балансировочного клапана в систему отопления автоматического типа.

Автоматический клапан

Этот вид балансира настраивается на наибольшую пропускную способность. Если расход теплоносителя уменьшается, то давление на этом участке увеличивается. Перепад давления определяется с помощью капиллярной трубки.

К преимуществам автоматического балансировочного клапана для системы отопления относится:

• тонкая и быстрая настройка системы благодаря наличию импульсной трубки;
• одинаковое и постоянное давление из-за наличия в системе регулировочного блока;
• возможность установки независимых температурных участков.

Работа отопительной системы отлажена, а вероятность сбоев сведена к минимуму благодаря высокой скорости настройки балансира.

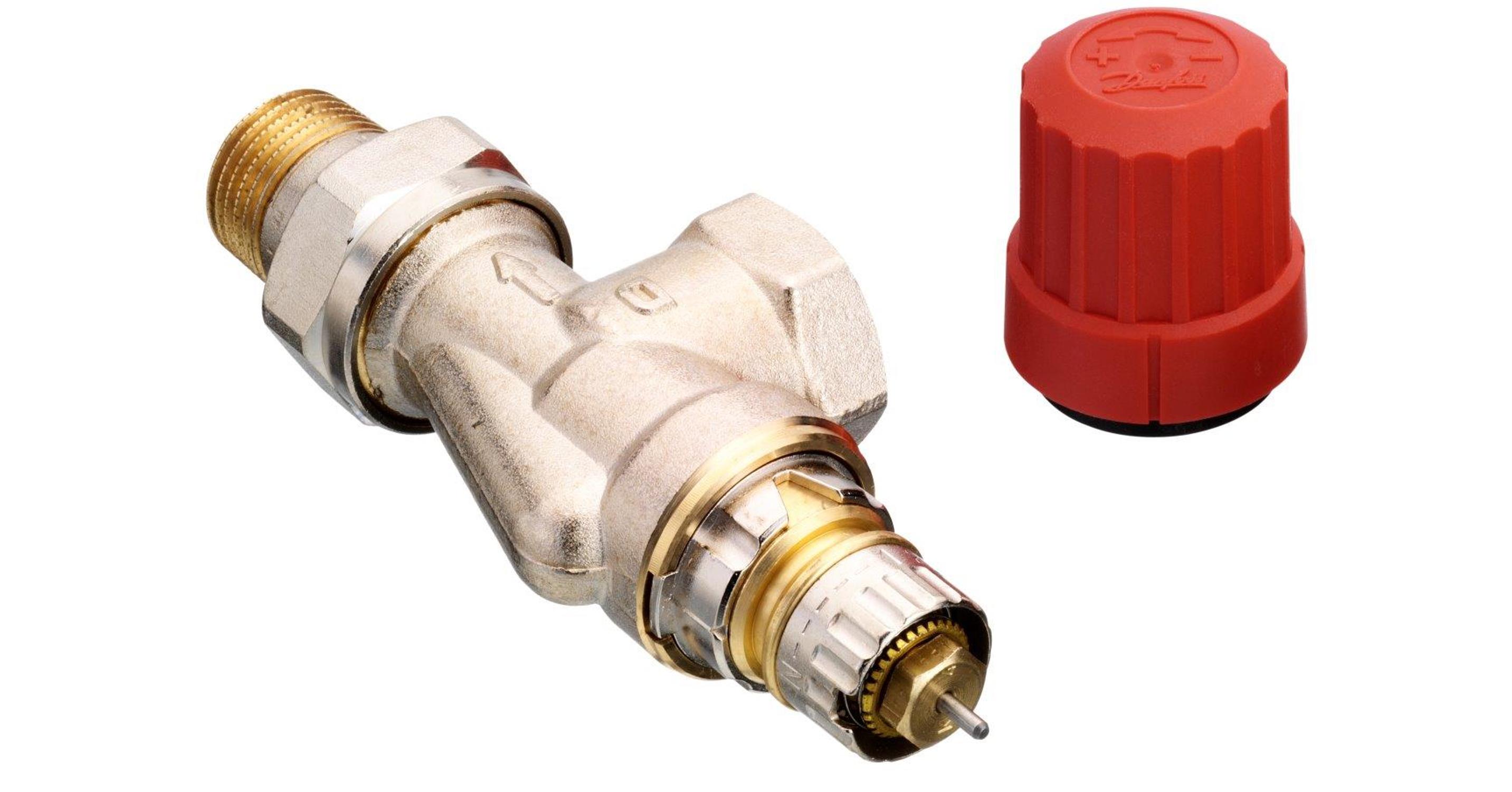

Автоматический балансировочный клапан

Производители

На рынке представлен большой ассортимент балансировочных клапанов российских и зарубежных производителей. Приспособления зарубежных брендов обычно стоят дороже, но и имеют больше функций. В странах ЕС запрещено собирать теплосеть без балансировочных клапанов.

Поэтому с каждым годом производство вентилей развивается, что обусловлено требованиями ЕС по внедрению технологий с высокой энергоэффективностью.

Среди производителей балансировочных клапанов стоит отметить следующие компании: Danfoss; SANEXT; Cimberio; Oventrop; BALLOREX; Herz и др.

Клапан производителя Herz

Самыми популярными балансировочными клапанами являются следующие модели:

1. USV-I Ду 25 от Датского бренда danfoss. Диапазон рабочей температуры этого прибора – от -20 до +120 C.
2. CIM 790 от Итальянского производителя Cimberio. Отличительная особенность — наличие защиты от гидроударов.
3. Штремакс-М – устройство Австралийской фирмы Herz. Изготовлен из латуни. Выдерживает температуру теплоносителя до +110 С.
4. Ду 50-300 мм КБЧ – балансир российского производителя, сделанный из чугуна. Температура теплоносителя — до 120 С.

Установка клапана

Балансиры устанавливаются на обратной ветви, чтобы поступление жидкости было постоянным. Если планируется монтаж клапанов на каждом радиаторе, то их нужно будет установить внизу на выходном штуцере. Балансир должен располагаться по диагонали с обычным краном, который находится выше.

В видео представлен пример установки балансировочного клапана Cimberio

При установке балансировочного клапана нужно следить за направлением потока воды. Оно должно совпадать с направлением стрелки на приборе. Устройства некоторых производителей предполагают установку как по направлению потока, так и против него.

Перед монтажом необходимо убрать весь мусор и пыль, чтобы они не попали в устройство. Для этого устанавливают фильтр или грязевик. Чтобы прибор работал эффективно перед ним и после него должны находиться длинные прямые участки трубы.

Балансировочный клапан для системы отопления накручивают одной стороной на трубу, а вторую соединяют с радиатором с помощью переходной муфты. Она может вкручиваться в кран или находиться на штуцере радиатора.

Теплоноситель запускается в систему с помощью штуцера. Он располагается на обратке рядом с балансировочным вентилем. При этом необходимо перекрыть клапан на главной магистрали.

Регулировка системы

Чтобы рассчитать расход горячей воды в батареи нужно разделить количество оборотов клапана на число отопительных приборов. Таким образом вычисляют шаг регулировки. Закрывать краны нужно, начиная с самого последнего. Настройка балансировочного клапана отопления проводится с учетом вычисленной разницы в оборотах.

Чтобы правильно отрегулировать систему с помощью клапана, можно изучить следующее видео

Например, в помещении установлена система на 4 радиатора и клапан ручной регулировки на 3,5 оборота. Необходимо разделить 3,5 на 4. В результате получается шаг примерно 0,9 оборота. Это значит, что последний прибор должен быть открыт на 3,5 оборота, предпоследний- на 2,6, следующий- на 1,7 и так далее.

Такая регулировка балансировочного клапана отопления может выступать только в качестве предварительной настройки. Со временем работу системы нужно корректировать, потому что при таком способе регулировки не учитывается мощность каждой батареи, которая может быть разной.

Отличие от обычного шарового крана

Балансировочный кран в системе отопления реагирует на изменение давления и регулирует перепады в соответствии с заданными значениями. Такая функция отсутствует у обычного крана.

Остальными отличиями балансировочного вентиля от стандартного крана является:

• поддерживание разницы температур;
• уравновешивание потока в зависимости от перепада давления;
• поддерживание постоянной температуры в каждом помещении.

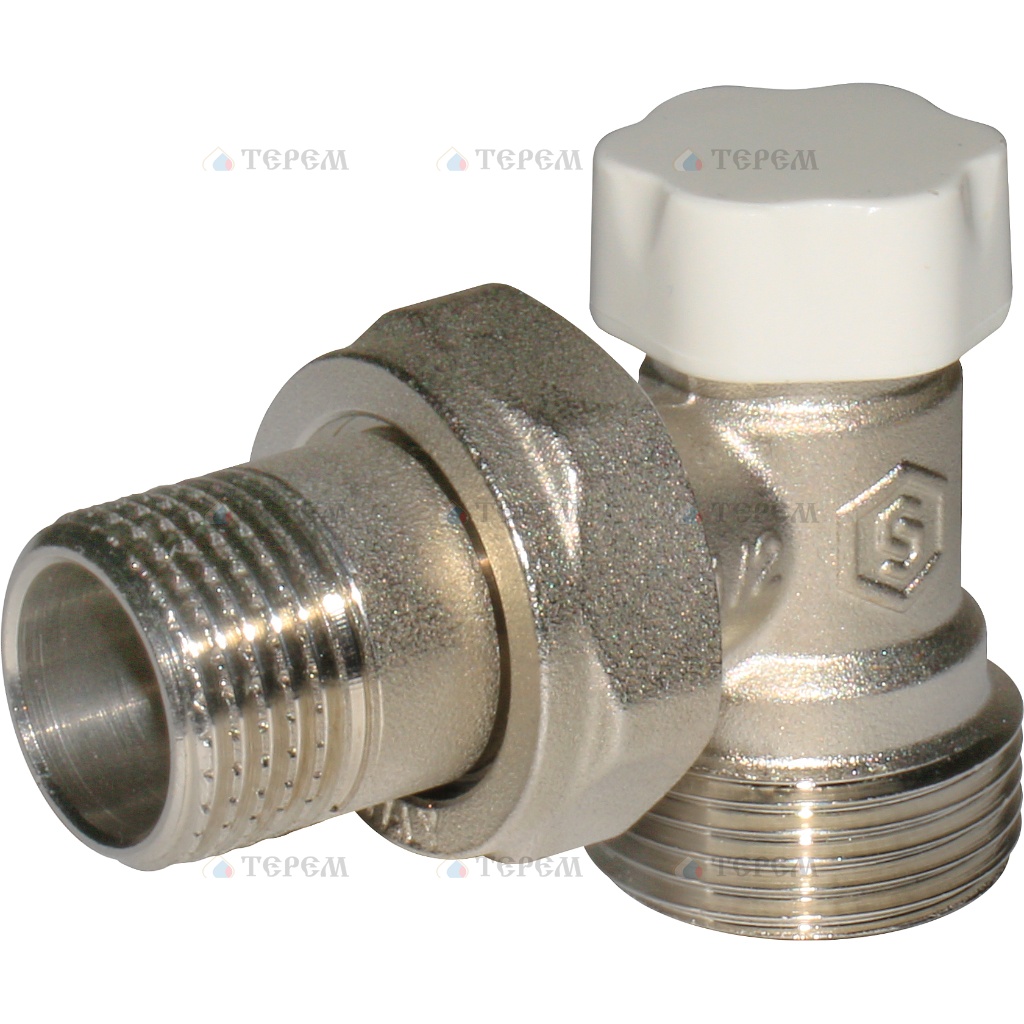

Шаровой кран на батарею

Важно! Балансировочный вентиль позволяет экономить воду. Он регулирует расход теплоносителя в зависимости от типа помещения.

Коротко о главном

Балансировочный клапан для системы отопления нужен для регулировки потока воды и ее температуры в батареи. Если в системе не больше двух ветвей, то установки механического вентиля будет достаточно. Для больших отопительных систем лучше использовать клапаны с автоматической регулировкой. Устройство должно располагаться на обратной ветви. А после монтажа необходимо рассчитать шаг регулировки и настроить каждый элемент.

Какой балансировочный клапан выбрали вы? Какой результат получили после его установки?

Автор

Марк Соловьев Специальность: Инженер

Все статьи

Поделиться

Поделиться

Балансировка системы отопления.

Выравниваем температуру в помещениях / Комфортный дом и бытовая техника / Компании / iXBT Live

Зима в Россию, как водится, приходит неожиданно, обнажая все проблемы с отоплением. Самой часто встречающейся на моей практике проблемой является неравномерный прогрев помещений.

Откуда проблема?

Львиная доля систем отопления рассчитывается «по старинке», по принципу «100 ватт на м2 отапливаемой площади». Подтверждают общее заблуждение и производители котлов. Так, например, в описании котла мощностью 20 кВт написано, что котел способен отопить помещение до 200 м2, хотя это, мягко говоря, не верно. С таким же успехом можно указать и 10 м2, и 400 м2.

При таком способе выбора мощности отопительных приборов не учитываются реальные теплопотери каждого помещения, а они бывают весьма далеки от усреднённых значений. Да и усреднённые значения, при современных требованиях по утеплению, колеблются от 16 до 40 Ватт на м2, 100 Вт с квадратного метра (приблизительно) теряли старые советские постройки, большинство которых уже утеплены. Но и это «средняя температура по больнице», а в реальности угловые помещения при сопоставимой площади теряют больше тепла через две уличные стены, помещения с панорамным остеклением так же, требуют больше тепла на единицу площади, чем комнаты с обычными окнами.

В результате, в 8 из 10 домов мы имеем проблему с неравномерным прогревом. Это часто усугубляется тем, что радиаторы вешаются на один длиннющий контур, и температура дальних радиаторов сильно ниже, чем у ближних. Итог — разница температуры в разных помещениях может быть весьма ощутимой. Приходится либо мириться с некомфортной температурой в некоторых комнатах, либо топить с запасом, открывая форточки там, где жарко, выпуская на ветер тепло, стоящее немалых денег.

Что делать?

В большинстве случаев помогает балансировка системы отопления. Сразу оговорюсь, что существует технический термин «балансировка системы отопления», который означает гидравлическую балансировку системы, то есть, выравнивание прокачки теплоносителя по контурам согласно проекту. Я же намеренно буду использовать именно этот термин, трактуя его несколько шире.

Общая рекомендация по настройке и балансировке — не ждите результата сразу же и не регулируйте, руководствуясь принципом вкл/выкл. Отопление — это очень инертная система; резкие действия и отсутствие терпения запускают эту систему в автоколебания, поймать золотую середину при таком подходе невозможно. Регулируйте маленькими шажочками и терпеливо ждите, когда требуемое помещение отреагирует на изменения регулировки, на это обычно уходит от половины до двух суток. Ваше терпение вознаградится тепловым комфортом.

У радиаторов с нижним подключением, как правило, встроен кран, сочетающий в себе и регулировочный и балансировочный. На нем можно снизить коэффициент внутреннего сопротивления радиатора (KVS) и дополнительно накрутить на регулировочный кран термостатическую головку (термоголовку). У самых горячих радиаторов снижаем KVS, поворачивая балансировочный кран, устанавливая сопротивление выше (чем меньше цифра, тем ниже KVS), чем у менее горячих радиаторов, тем самым перенаправляя горячий теплоноситель к менее нагретым.

На правильно подключенных секционных радиаторах на подаче обычно ставят регулировочный кран под термоголовку, а на обратной линии балансировочный кран, который так же можно «подзажать» у радиаторов в более тёплых помещениях. На таких кранах как правило нет шкалы и их удобно регулировать, откручивая на столько-то оборотов от закрученного состояния. Сколько это «сколько-то» определяется экспериментально, начните с 3-4, далее либо откручивайте, либо закручивайте на один-два оборота.

Естественно, напрашивается простая установка термоголовки на регулировочный кран, но это правильнее делать уже после балансировки. Во-первых, термоголовка закроет кран в более тёплой комнате только после того, как комната прогреется до установленной температуры, и тепло пойдёт в менее тёплую комнату не сразу, а сильно позже. Во-вторых, когда термоголовка закрывает кран, через который теплоноситель течёт с слишком высокой скоростью, раздаётся неприятный треск или стук, и происходит это периодически. Помимо стука, при больших скоростях теплоносителя радиаторы непрерывно шумят. Не сильно комфортно спать рядом со стучащей и шумящей батареей. Рекомендованная скорость теплоносителя в радиаторной подводке 0,3 м/с, краны с термоголовками рассчитаны для работы именно в таком потоке. Задача балансировки — обеспечить именно эту скорость потока по всем радиаторам.

Крутим то, что есть

Если нет возможности установить термоголовку (не смонтирован соответствующий кран), то крутите то, что есть. На рынке представлены регулировочные краны разных видов и типов и если уж кран установлен, грех не использовать его по назначению.

Есть одно но! Шаровой кран, как правило, не считается регулировочным и не должен использоваться для регулировки: только для полного закрытия или открытия без промежуточных положений. Долгое нахождение шарового крана в промежуточном положении способствует его заклиниванию и появлению дефектов на зеркале шара, которые впоследствии задирают и выводят из строя уплотнитель.

Если крутить нечего

Если при монтаже системы отопления использовались радиаторы без регулирующей арматуры, то отчаиваться не стоит. Вместо того, чтоб ограничивать поступление теплоносителя к радиаторам в излишне тёплых помещениях, можно легко ограничить теплоотдачу радиатора. Самый простой способ — это накрыть его полностью или частично. Не зря же радиаторы называются «конвекторами»: это означает, что большую часть тепла нагревательный прибор отдаёт посредством конвекции — за счёт потока тёплого воздуха. Воздух, нагреваясь, расширяется и устремляется вверх, затем двигаясь по большому кругу, постепенно остывает, становится тяжелее и опускается вниз у противоположной стены, потом возвращается в радиатор снизу, создавая таким образом замкнутый конвекционный поток. Доля конвекции в общей теплоотдаче большинства радиаторов, представленных на рынке, весьма велика — не менее 60%. Это практически безграничные возможности для регулирования. Можно снизить теплоотдачу любого радиатора, просто накрыв его частично или целиком, и выровнять таким образом температуру во всех комнатах дома.

Если просто накрыть это не слишком эстетично, то в ход можно пустить подходящие куски поролона, губки для мытья посуды, например. Ими можно аккуратно заткнуть конвекционные каналы радиатора снизу, так они будут абсолютно незаметны. Тут есть один нюанс: если вам нужно снизить конвекционный поток вдвое, не закрывайте каналы у одной половины радиатора полностью, лучше закрывайте их через один, чтоб не допускать перегрева одной части радиатора по сравнению с другой.

Вид с нижней части радиатора

Важно!!!

Ограничивать конвекцию можно только у водяных радиаторов отопления. Ни в коем случае не накрывайте и не закрывайте каналы в электрических конвекторах, это очень опасно!

Насос может быть одной из причин

Не лишним будет и поиграть регулировками циркуляционного насоса, повысить скорость в случае невозможности отбалансировать систему кранами или понизить в случае гидравлических шумов. Циркуляционные насосы, встроенные в отопительные котлы обычно тоже имеют регулировку скорости потока, в инструкции к котлу сказано как менять их производительность и это не сложно.

Чисто — значит, быстро

Обязательно проверьте фильтр грубой очистки — «грязевик», если таковой установлен. Забившийся фильтр может очень сильно замедлить прокачку теплоносителя, вплоть до полной остановки циркуляции.

Касается всех

Кстати, балансировать нужно все все системы отопления, даже очень хорошо рассчитанные. Дело в том, что рынок предлагает радиаторы и конвекторы с хоть и разными, но фиксированными значениями мощности и гидравлического сопротивления, которые естественно не равны расчетным и реальным требованиям. Выбирается же отопительный прибор с округлением до ближайшей паспортной мощности в сторону увеличения и почти никогда не подходит идеально.

Тёплой погоды Вашему дому!
Искренне Ваш, специалист Про-отопление, dinjaa.

Что такое автоматический балансировочный термостатический радиаторный клапан? – CoExpert

Автоматический балансировочный термостатический радиаторный клапан (TRV) или самобалансирующийся термостатический корпус – это решение, сочетающее управление и балансировку в одном изделии. Давайте сосредоточимся на этом радиаторном клапане «все в одном».

Термостатический корпус: альтернатива необходимой балансировке

Термостатический клапан для снижения энергопотребления

Во многих домах в Европе до сих пор установлены ручные клапаны, которые не очень энергоэффективны. Однако, заменив их на 9Термостатические клапаны 0009 могут снизить потребление энергии до 20%. Таким образом, эта альтернатива не менее важна и требует более пристального рассмотрения.

Для правильной работы радиатора с термостатическим корпусом он должен иметь номинальный расход, для которого он был рассчитан. Однако архитектура контура, а также открытие и закрытие термостатических клапанов вызывают гидравлические дисбалансы , которые могут нарушить эту правильную работу.

Термостатический корпус: управление и балансировка

Балансировка устраняет потенциальные эксплуатационные проблемы путем установки балансировочных клапанов . Они позволяют регулировать расход для каждого ответвления и/или нагревателя системы, чтобы обеспечить требуемую теплопроизводительность .

Для правильной работы эта балансировка должна быть эффективной в статическом режиме, а также в динамическом режиме.

Существует несколько способов реализации балансировка контура при терморегулировании , в зависимости от задач и архитектуры контура в здании:

• вертикальный или горизонтальный сети,
• размер системы,
• функций циркуляционного насоса или насоса.

Выбор балансировочных клапанов , их расположение в контуре и их регулировка напрямую влияют на получаемый результат. В результате балансировку можно рассматривать как сложное упражнение.

Самобалансирующийся корпус термостата

Решение для устранения дисбаланса в отопительном контуре

На рынке появилось новое решение, которое упрощает или даже исключает выполнение балансировки для систем среднего размера. Он включает перенос функции управления потоком на корпус термостата . В этом суть самобалансирующегося термостатического корпуса .

Самобалансирующиеся клапаны подходят для средних контуров (около 20 домов на насос). Для более крупных контуров рекомендуется локальная балансировка на отдельных ответвлениях в сочетании с использованием термостатических корпусов с фиксированным или переменным Kv, что менее дорого. Наконец, для небольших зданий преимущества самобалансирующегося термостатического корпуса ограничены из-за его стоимости.

Как работает этот универсальный продукт?

Самобалансирующийся корпус термостата позволяет регулировать расход в месте использования , чтобы соответствовать мощности излучателя , независимо от режима работы других излучателей.

Эта регулировка повторяется для всех радиаторов контура и позволяет сбалансировать всю систему. Следовательно:

• каждый радиатор будет иметь расход, необходимый для правильной работы и обеспечения оптимального комфорта;
• расход не будет превышать номинальный расход , что обеспечит меньше шума загрязнение ;
• комнатная температура будет точнее контролируемая для большего комфорта и экономии энергии;
• работы по техническому обслуживанию , если таковые имеются, проводятся непосредственно на радиаторе.

Гидравлические регуляторы потока Aalberts, самобалансирующиеся термостатические корпуса

Несмотря на важность требований к балансировке, самобалансирующиеся решения для радиаторов со встроенными клапанами довольно редко встречаются на рынке. Вот почему гидравлическое управление потоком Aalberts предлагает 9Серия 0009 модулей специально разработана для радиаторов со встроенными клапанами.

Компания Aalberts Hydronic Flow Control, выпускающая серию AutoSar Comap , разработала решения для всех радиаторов, чтобы предотвратить потери тепла и тепловой дискомфорт для пользователей.

Вот некоторые из самобалансирующихся решений AutoSar для различных типов радиаторов:

• Для стандартного радиатора : Aalberts HFC предлагает самобалансирующийся термостатический клапан AutoSar. Этот тип термостатического корпуса обеспечивает точный контроль температуры и снижение энергопотребления;
• Для радиаторов со встроенными фитингами доступно несколько решений: гидравлический модуль AutoSar Mod, который регулирует поток горячей воды и изолирует радиатор, и термостатический клапан AutoSar Thermod Design с центральным соединением, который позволяет контролировать температуру и идеально подходит, например, для радиаторов в ванной.

COMAP также предлагает модули, используемые в коллективном или третичном секторе, с помощью самобалансирующегося гидропроводного комплекта AutoSar, который идеально подходит для установки на месте.

Для большого количества проектов, как в новостройках, так и при реконструкции, оптимальным решением является самобалансирующийся термостатический корпус. Установщик экономит время на установку и настройку, сосредоточившись на этом универсальном продукте.

Балансировка типовых систем

Балансировка гидростанций требует определенных условий, которые будут проанализированы на некоторых примерах.

Примеры некоторых систем

1. Система переменного расхода с балансировочными клапанами

Система разделена на модули.

• STAD-1.1 – Клапан-партнер первой ветки первого стояка.
• STAD-1 — это клапан-партнер модуля стояка, а STAD-0 — главный клапан-партнер.

Когда оконечными устройствами являются радиаторы, термостатические клапаны настраиваются на перепад давления 10 кПа для расчетного расхода. Гидравлическая балансировка выполняется перед установкой термостатических головок.

Для балансировки такой системы мы рекомендуем метод компенсации или метод балансировки ТА. Главный балансировочный клапан STAD-0 показывает превышение размера насоса, и в соответствии с этим выполняются соответствующие действия на насосе. Если насос является насосом с регулируемой скоростью, STAD-0 не требуется; скорость насоса регулируется для получения расчетного расхода в балансировочном клапане одного из стояков.

2. Система с БПВ и балансировочными клапанами

Эта система в основном используется в отопительных установках с радиаторами.

На каждом ответвлении, обслуживающем несколько радиаторов или оконечных устройств, балансировочный клапан связан с предохранительным клапаном БПВ.​​
Если некоторые распределительные клапаны закрываются, перепад давления AB имеет тенденцию к увеличению. Если этот перепад давления превышает заданное значение BPV, BPV начинает открываться. Увеличивающийся поток в BPV создает достаточный перепад давления в балансировочном клапане STAD, чтобы поддерживать примерно постоянным перепад давления на A и B. Без балансировочного клапана BPV, открытый или закрытый, будет подвергаться непосредственному перепаду давления между подачей и трубы обратного стояка. BPV не может сам по себе стабилизировать вторичный перепад давления, он должен быть связан с балансировочным клапаном.

Клапаны радиатора настроены на перепад давления 10 кПа для расчетного расхода. Установка уравновешена, как показано на рисунке 1, при этом все BPV полностью закрыты. Когда установка полностью сбалансирована, настройка BPV выбирается равной 10 кПа, принятым для термостатических клапанов, плюс 5 кПа, что означает 15 кПа. Существуют и другие способы установки BPV, но метод, предложенный выше, является самым простым.

Пример: Доступный первичный перепад давления составляет 40 кПа. В процессе балансировки был создан перепад давления 27 кПа в отводе-балансировочном клапане для получения правильного расхода воды 600 л/ч в отводе. Это означает перепад давления 40 — 27 = 13 кПа между A и B в расчетных условиях. Радиаторные клапаны настроены на перепад давления 10 кПа, но для получения полного правильного расхода этот перепад давления 10 кПа должен быть расположен в середине ответвления, поэтому более 10 кПа в его начале (13 кПа ).

Теперь предположим, что некоторые термостатические клапаны закрылись, уменьшая вторичный поток qs. В таблице ниже приведены некоторые значения, показывающие эволюцию потоков и дифференциального давления.

Поскольку первичный поток уменьшился только с 600 л/ч до 525 л/ч, первичный перепад давления 40 кПа практически не изменился.

BPV начинает открываться, когда ΔpAB достигает уставки 15 кПа. Когда все термостатические клапаны закрыты, перепад давления ΔpAB достигает 20,6 кПа вместо более 40 кПа без BPV.

Главный балансировочный клапан STAD-0 показывает превышение размера насоса, и в соответствии с этим выполняются соответствующие действия на насосе. Если насос является насосом с регулируемой скоростью, STAD-0 не требуется; скорость насоса регулируется для получения расчетного расхода в балансировочном клапане одного из стояков.

​

3. Система с STAP на каждом стояке​

Для больших систем напор насоса может быть слишком большим или непостоянным для некоторых терминалов. В этом случае перепад давления стабилизируется в нижней части каждого стояка на соответствующем уровне с помощью дифференциального регулятора STAP.

Каждый стояк представляет собой модуль, который можно считать независимым от других для процедуры балансировки. Перед началом уравновешивания одного из стояков необходимо вывести из строя и полностью открыть его ПВК, чтобы обеспечить получение требуемых расходов воды во время уравновешивания. Простой способ сделать это — перекрыть слив на STAM или STAD на подаче и продуть верхнюю часть мембраны (вставьте иглу CBI в верхнюю часть STAP).

Если терминалы представляют собой радиаторы, термостатические клапаны сначала настраиваются на расчетный расход для перепада давления 10 кПа.

Когда каждый терминал имеет свой собственный балансировочный клапан, терминалы уравновешиваются друг с другом на каждой ветви перед балансировкой ветвей друг с другом с помощью метода компенсации или метода балансировки TA.

Когда стояк уравновешен, уставка его STAP регулируется для получения расчетного расхода, который можно измерить с помощью клапана STAM (STAD), расположенного в нижней части этого стояка. Райзеры не должны быть сбалансированы между собой.

Примечание:

1. Некоторые проектировщики предусматривают клапан сброса давления (BPV) на конце каждого стояка, чтобы обеспечить минимальный расход, когда все регулирующие клапаны закрыты. Другой метод заключается в оснащении некоторых оконечных устройств трехходовым клапаном вместо двухходового регулирующего клапана. Получение этого минимального расхода имеет несколько преимуществ: поток воды в насосе не падает ниже минимального значения.
2. При слишком низком расходе воды потери тепла в трубах охлаждают воду, а контуры, остающиеся в рабочем состоянии, не могут при необходимости выдавать свою полную мощность, так как температура подаваемой воды слишком низкая. Минимальный поток уменьшает этот эффект.
3. Если все регулирующие клапаны закрыты, клапан управления перепадом давления STAP также закроется. Во всех обратных трубопроводах этого стояка статическое давление уменьшается по мере остывания воды в замкнутом пространстве. Перепад давления на регулирующих клапанах будет настолько высоким, что регулирующий клапан, который откроется первым, будет очень шумным. Созданный минимальный поток позволяет избежать такой проблемы.

Настройка этого BPV выполняется в соответствии со следующей процедурой:

• STAP находится в штатном режиме, все ответвления стояка изолированы.
• STAM (STAD) настроен на получение перепада давления не менее 3 кПа при 25% расчетного расхода.
• BPV настроен на получение 25% расчетного расхода стояка, измеряемого при STAM (STAD).
• Затем STAM (STAD) снова полностью открывается, и все ответвления снова возвращаются к нормальному функционированию.​

4. Система со STAP на каждом филиале

​
Стабилизированный перепад давления на каждом ответвлении, на терминалы подается удобный перепад давления. Каждая ветвь сбалансирована независимо от других.
Если терминалы представляют собой радиаторы, термостатические клапаны сначала настраиваются на перепад давления 10 кПа при расчетном расходе.

Когда каждый терминал имеет собственный балансировочный клапан, они балансируются между собой с помощью метода компенсации или метода балансировки ТА.

Когда ответвление сбалансировано, уставка его STAP регулируется для получения расчетного расхода, который можно измерить с помощью клапана STAM (STAD), расположенного на входе ответвления.
Некоторые проектировщики предусматривают клапан сброса давления (BPV) в конце каждой ветви для получения минимального потока, когда все концевые регулирующие клапаны закрыты. Это одновременно обеспечивает минимальный расход для насоса, когда все концевые регулирующие клапаны закрыты. См. пример ниже.

Нет необходимости балансировать ответвления между собой и стояки между собой.

Пример:  Довольно часто каждая квартира жилого дома оснащается одним STAP согласно рисунку 4b. Двухпозиционный регулирующий клапан связан с комнатным термостатом для управления атмосферой.

Когда регулирующий клапан расположен, как на рисунке 4b, перепад давления ΔHo соответствует перепаду давления, полученному с помощью STAP, за вычетом переменного перепада давления в регулирующем клапане V. Таким образом, ΔHo на самом деле не очень хорошо стабилизирован.

Вторая проблема заключается в следующем: когда регулирующий клапан «V» закрывается, STAP подвергается воздействию первичного перепада давления ΔH и также закрывается. Статическое давление во всем «вторичном» контуре снижается по мере остывания воды в замкнутом пространстве. Δp на клапанах «V» и STAP резко возрастает. Когда регулирующий клапан «V» начинает снова открываться, он, вероятно, может быть очень шумным из-за кавитации в клапане «V». Эту проблему можно решить, если разместить регулирующий клапан на обратке рядом с STAP.
Правильная конструкция системы показана на рисунке 4c.

На рис. 4c, когда регулирующий клапан закрывается, перепад давления ΔHo падает до нуля, и STAP полностью открывается. Вторичный контур остается в контакте с распределительной сетью, и его статическое давление остается неизменным, что позволяет избежать проблемы, описанной для рисунка 4b. Кроме того, значительно лучше стабилизируется перепад давления ΔHo.

Как мы видим, небольшое изменение в конструкции системы может кардинально изменить условия ее работы.

5. Система с STAP на каждом регулирующем клапане



Каждый регулирующий клапан связан с контроллером Δp STAP. С точки зрения контроля это лучшее решение. Кроме того, достигается автоматическая балансировка.

Для каждого терминала последовательно полностью открывается регулирующий клапан, и уставка STAP выбирается для получения расчетного расхода. Каждый раз, когда регулирующий клапан полностью открыт, достигается расчетный расход, и размер регулирующего клапана никогда не превышает допустимый. Поскольку перепад давления на регулирующем клапане постоянный, его авторитет близок к единице.

Процедура балансировки ограничена приведенным выше описанием. Терминалы, ответвления и стояки не должны балансироваться между собой, так как это получается автоматически.

Что произойдет, если только некоторые регулирующие клапаны объединены с STAP, а другие – нет? В этом случае мы возвращаемся к рисунку 1 с балансировочными клапанами, установленными на ответвлениях и стояках. Полная балансировка выполняется при полностью открытых STAP. Обратите внимание, что в этом случае рекомендуется использовать STAD вместо STAM. Этот STAD используется как обычный балансировочный клапан во время процедуры балансировки. Когда установка сбалансирована, процедура для каждого STAP последовательно следующая:

• STAD, соединенный с STAP, снова открывается и настраивается на получение расчетного расхода не менее 3 кПа.
• Уставка STAP регулируется таким образом, чтобы расчетный расход через его регулирующий клапан был полностью открыт, при этом расход измеряется с помощью балансировочного клапана STAD. ​

6. Постоянное распределение потока с вторичными насосами



Когда имеется только одна производственная единица, наиболее подходящим выбором является постоянное распределение потока. Напор первичного насоса должен как раз покрывать перепады давления в производственной установке и первичных распределительных трубах. Каждый контур снабжен вторичным насосом.
Во избежание взаимодействия между первичным насосом и вторичными насосами каждый контур снабжен байпасной линией.

Каждая цепь сбалансирована независимо от других.

Первичный контур балансируется отдельно, как и для системы 1, но со следующим примечанием. Чтобы избежать короткого замыкания с экстремальными переливами, перед началом процедуры балансировки рекомендуется установить все балансировочные клапаны на первичном распределении на 50 % открытия.

7. Постоянное распределение потока с трехходовыми клапанами



Балансировка этой системы такая же, как на рисунке 1.
