Содержание:
1. Расчет количества радиаторов, учитывая размеры батарей отопления
2. Габариты радиаторов отопления
3. Подсчет количества секций, зная высоту батареи отопления
4. Схемы установки радиаторов, в зависимости от высоты и ширины батарей
При выборе отопительных приборов важно правильно рассчитать размеры батарей отопления. Габариты их бывают разными (можно посмотреть на фото), и от этого во многом зависит эффективность отопления. Чем больше площадь помещения, тем значительней должна быть мощность приборов. Также на эффективность обогрева влияют характеристики материала, из которого сделан радиатор, наличие декоративных экранов.
Расчет количества радиаторов, учитывая размеры батарей отопления
Если размер батареи отопления недостаточен для качественного обогрева помещения, то приходится устанавливать несколько приборов.
При проведении расчетов нужно учитывать несколько факторов:
- рабочую температуру;
- площадь наружной нагревательной поверхности, которая отдает тепло в помещение и обеспечивает циркуляцию теплового потока;
- площадь обогреваемого помещения (желательно рассчитать объем воздуха – расчеты будут точнее).
Самый простой способ рассчитать требуемое количество радиаторов – это определить площадь жилья. Если будут покупаться секционные радиаторы, то одной секции хватит на отопление двух квадратных метров. Таким образом, поделив площадь жилья на два, можно узнать общее количество секций. К нему нужно прибавить 10% для компенсации утечек тепла через окна и дверь. Исходя из количества секций, можно узнать число батарей.

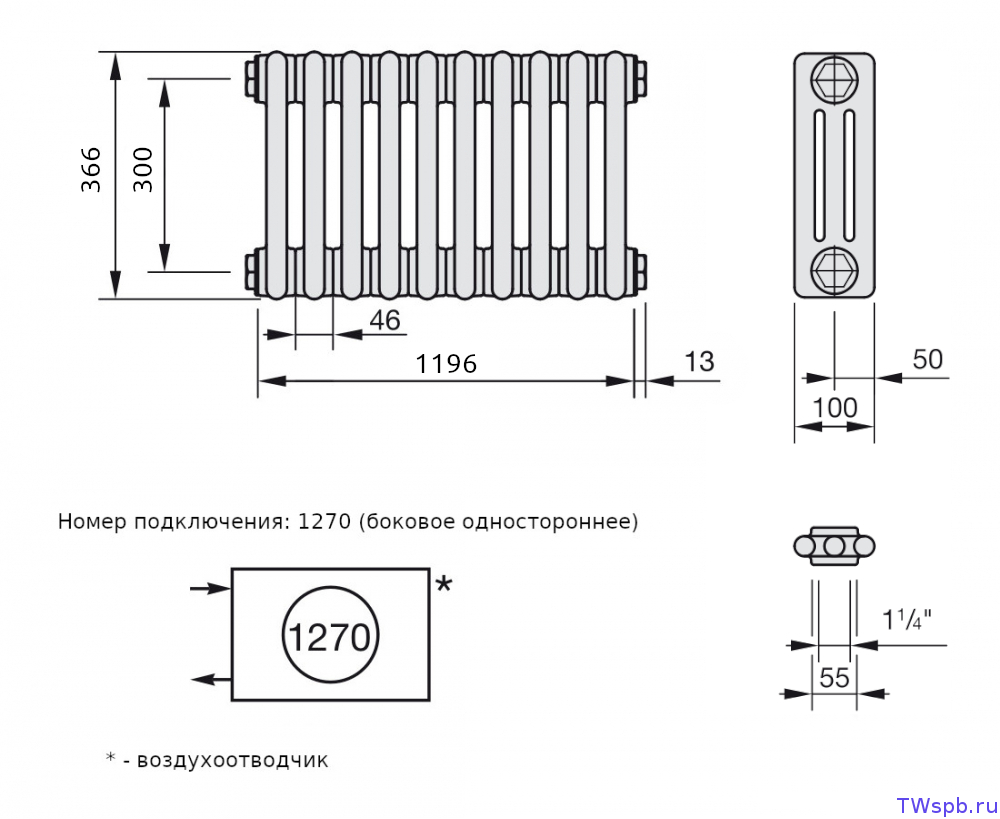

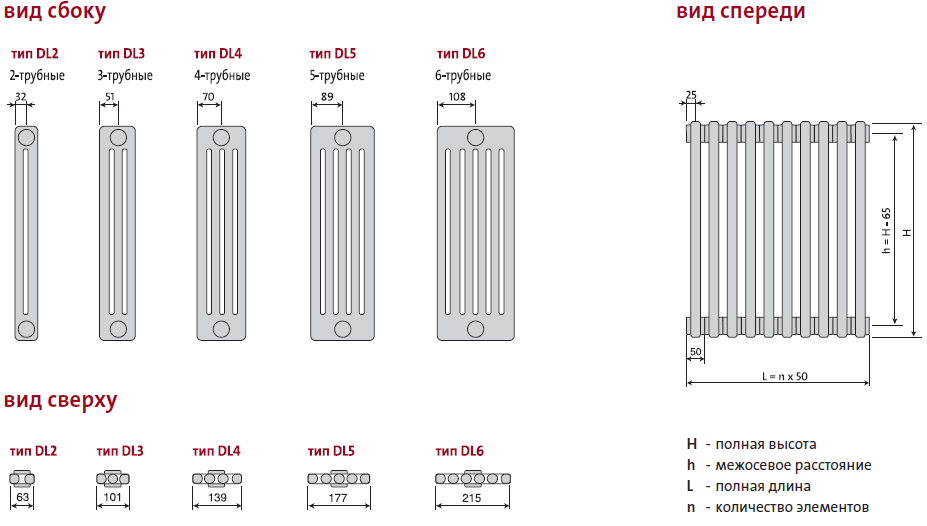

Габариты радиаторов отопления
Габариты радиаторов отопления подбирают на основе их тепловой мощности.
Если отопительные приборы будут устанавливаться под окнами, то нужно следовать таким правилам:
- расстояние от верха батареи до подоконника должно быть более 100 миллиметров;
- минимальное расстояние от нижнего края ребра до пола должно составляет 60 миллиметров.
Исходя из этого, высчитывается допустимая высота батареи отопления (подробнее: «Размеры радиаторов отопления по высоте и ширине, как рассчитать»).
Узкие радиаторы, которые часто устанавливают в нише под окном, нередко не способны сформировать тепловую завесу, и вдоль боков отопительного прибора будут спускаться потоки холодного воздуха. Поэтому желательно, чтобы ширина радиатора отопления перекрывали аналогичный параметр окна на 50-75%.
Подсчет количества секций, зная высоту батареи отопления
Зная тепловую мощность и высоту радиатора, можно выбрать его модель или рассчитать количество секций, если он не будет являться цельным.
Иногда имеют батареи отопления размеры, из-за которых их нельзя установить под подоконником. Чтобы не нарушать рекомендации по поводу расстояния до пола и окна, нужно выбирать низкие отопительные приборы. Более длинные радиаторы равномерно распределяют тепло и создают плотную тепловую завесу.
В спортивных, промышленных помещениях с высокими потолками часто возникает необходимость использовать высокие приборы, так как требуется прогревать большой объем воздуха. В этом случае их вешают на стены.
Типы высоких радиаторов бывают следующие:
- R – с боковым подключением;
- RD – с нижним подключением.
Такие батареи имеют хорошую теплоотдачу и высокие конвекционные характеристики.
Высота радиаторов может составлять 760, 940 и 1120 миллиметров, ширина варьируется от 400 до 1400 миллиметров. Стандартная глубина радиатора отопления составляет 90 миллиметров.
Схемы установки радиаторов, в зависимости от высоты и ширины батарей
Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.
Однотрубная отопительная система позволяет уменьшить затраты на установку и подключение радиаторов, однако такая схема требует обязательного наличия байпасной линии. В верхних точках устанавливают клапаны выпуска воздуха – благодаря чему он автоматически выходит. Клапаны перекрываются при поступлении воды ее давлением.
Наличие детентора (запорного клапана) позволяет создавать барьер на пути движения теплоносителя и тем самым увеличивать теплоотдачу. Он также необходим при проведении демонтажных работ.
В однотрубной системе разводки удобнее его подключать диагонально. Таким образом, подвод теплоносителя происходит вверху слева, а отведение – внизу справа. Можно сделать и наоборот, но не рекомендуется осуществлять подключение с одной стороны. В этом случае теплоотдача понижается примерно на 10%.
Нижнее подключение чаще всего используют при установке маленьких отопительных приборов, а также старых панельных: его делают с одной стороны радиатора.
Исходя из этого, становится понятно, что эффективного отопления недостаточно тщательно продумать систему и выбрать батареи на основе одних лишь характеристик материала, из которого они изготовлены. Немаловажное значение имеют также ширина, глубина, высота и длина радиатора отопления. Только в том случае, если все расчеты были сделаны правильно, удастся купить подходящие отопительные приборы. Если же мощность батарей окажется недостаточной в помещении зимой будет прохладно.
Видео по установке, учитывая размеры батарей отопления:
Размеры батареи 9 В — нормальные размеры, преимущества и выбор-battery-knowledge
Лучший литиевый аккумулятор 18650
Цилиндрическая литий-ионная батарея
Лучшее руководство по литиево-ионной батарее
Лучшее руководство по LiPo батареям
Лучшее руководство по батарее Lifepo4
Руководство по литиевой батарее 12 В
Литий-ионный аккумулятор 48 В
- Подключение литиевых батарей параллельно и последовательно
Лучшая литий-ионная батарея 26650
Oct 17, 2020 Вид страницы：277
Использование всех 9-вольтовых батарей может выглядеть одинаково, но на самом деле это не так.
Есть много применений батареи 9v. Они используются как в промышленных, так и в бытовых целях. И самое главное, что большинство из нас может не знать так далеко, это то, что размеры всех 9-вольтовых батарей не одинаковы.
Вы должны получить правильные размеры, чтобы поместить их в устройство с батарейным питанием. Если вы этого не понимаете, вы можете купить 9-вольтовые батареи разных производителей и попробовать вставить их в одно и то же электронное устройство, и вы увидите, что некоторые из них не подходят, поскольку они имеют большие размеры.
Что такое батарея 9в?
9-вольтовая батарея — это батарея с 9-вольтовой разностью потенциалов на двух концах, положительном и отрицательном. Первоначально он был разработан для внедрения транзисторных радиоприемников. Батарея на 9 вольт имеет прямоугольную форму с ровными краями. Они используются в детекторах дыма, часах, промышленном электрическом и электронном оборудовании и даже в рациях.
Какой нормальный размер батареи 9в?
Батарея на 9 В.
бывает разных размеров. Вам нужно определить подходящие размеры для вашего использования и гаджет, в который он будет встроен.
Когда мы обычно говорим о батарее 9 В, мы говорим о батареях PP 3.
Они обычно используются во всех типах приложений. PP означает Power Pack и является стандартом, используемым для определения размера батарей.
В самой серии PP есть различные типы батарей. Это включает батарею PP3 9v, батарею PP4 9v, батарею PP6 9v, батарею PP7 9v, батарею PP9 9v и батарею PP10 9v.
Каждая из батарей имеет фиксированный размер, и ее можно использовать для одной конкретной задачи. Он также имеет рейтинг мАч, который указывает на то, как его можно использовать, не повреждая как устройство, так и аккумулятор.
Перед покупкой батареи 9 В вам необходимо измерить размеры отсека для батареи в вашем гаджете и долго проверять характеристики мАч с правильными параметрами нагрузки и напряжения.
Здесь мы дадим вам представление о размерах каждой из батарей серии PP.
Это поможет вам получить справочную информацию при покупке аккумуляторов для вашего гаджета.
3.2V 20A Низкотемпературная батарея LiFePO4-40℃ 3C Разрядная емкость ≥70% Температура зарядки: -20~45℃ Температура разрядки: -40~+55℃ пройти тест на иглоукалывание -40℃ максимальная скорость разряда: 3C
ЧИТАТЬ ДАЛЕЕ
Размер для батарей 9В серии PP
Батареи PP3 9v с емкостью 4 мАч имеют глубину 17,5 мм, ширину 26,5 мм и высоту 48,5 мм.
Аккумуляторы PP4 9v имеют номинальную нагрузку 0,9 мАч. Его диаметр составляет 25,8 мм, а длина — от 49,8 до 41,5 мм.
Батареи PP6 9v обеспечивают номинальную нагрузку 1 Ач. Он имеет глубину 34,1 мм, ширину 35,7 мм и высоту 69,9 мм.
Аккумуляторы PP7 9v дают 2,5 Ач. Глубина батареи 46 мм, ширина 46 мм, высота 63 мм.
Батарейки PP9 9v дают вам 5Ач. Размеры батареи — глубина 51,5 мм, ширина 65 мм и высота 80 мм.
Батареи Pp10 9v дают вам 15 Ач. Его размеры: глубина 66 мм, ширина 65 мм и высота 267 мм.
Помимо этого, у вас также есть батареи PP11 4 te3rminal, в которых есть две физически изолированные батареи, каждая из которых имеет потенциал 4,5 В. Он может доставить вам 5 Ач. Его размеры — глубина 51,5 мм, ширина 65 мм и высота 91 мм.
Помимо наиболее распространенных батарей pp3 9v, вы также увидите PP6, PP7 и PP 9 во многих промышленных применениях.
Типы батарей 9В
Батареи 9 В обычно бывают двух типов: литий-ионные батареи и батареи серии PP для их использования в тяжелых условиях.
Щелочные батареи на 9 В имеют 6 цилиндров или ячеек, подключенных последовательно к двум клеммам. Иногда для прикрепления к ячейкам также используются приварные язычки.
Перезаряжаемые никель-кадмиевые батареи 9 В также имеют от 6 до 8 элементов 1,2 В, соединенных последовательно.
Низкотемпературныйпрочный полимерный аккумулятор для ноутбука с высокой плотностью энергии Спецификация аккумулятора: 11,1 В 7800 мАч -40 ℃ 0,2 C разрядная емкость ≥80% Пыленепроницаемый, устойчивый к падению, антикоррозийный, антиэлектромагнитный
ЧИТАТЬ ДАЛЕЕ
Хорошо ли, чтобы аккумулятор был маленького размера?
В давние времена, когда батареи были щелочными и использовали углерод и цинк в качестве двух положительных и отрицательных выводов, можно было бы сказать, что чем больше размер электрода и тем больше объем электролита или щелочного материала внутри чем больше емкость аккумулятора, тем дольше он проработает.
Но в наши дни это не всегда так. Причина, по которой батареи меньшего размера AA или PP 3 9v получили наибольшее распространение, заключается в том, что они содержат почти тот же щелочной материал, что и батареи C или D формы.
Вы можете понять это, если поднимете батареи размера C и D, они не так тяжелее и не могут быть оправданы из-за их размера.
И, конечно же, вам дороже купить батарею размера C или D.
Меньшие из них, такие как батареи PP 3 или AA, можно использовать в последовательном соединении и увеличивать необходимое напряжение. Так зачем тратить больше на покупку более тяжелой и громоздкой батареи размера c или D.
И, конечно же, с точки зрения использования, гораздо удобнее хранить и заменять батареи меньшего размера с меньшими размерами, такие как батареи PP3 9 В и батареи размера AA.
Как выбрать размер батареи 9в?
Теперь, как вы, возможно, уже поняли, есть три наиболее важные вещи, которые вам нужно учитывать при покупке 9-вольтовой батареи правильного размера.
Во-первых, обратите внимание на номинальную нагрузку. Вы можете ознакомиться с техническими характеристиками устройства и узнать, сколько мАч различается для каждого устройства.
И, конечно же, размеры отсеков для батарей также имеют значение, в зависимости от того, какие батареи вы будете покупать подходящие серии PP.
И последнее, что вам нужно — это отметить необходимое вам напряжение. Если вам нужно только 9 вольт, подойдет и одно. Но если вам нужно больше, вы можете купить столько же батарей.
- Предыдущая статья： Зарядное устройство 9,6 В — введение, работа и зарядка
- Следующая статья： Определение тока холостого хода АКБ и номинальный диапазон
Самые популярные категории
Индивидуальные решения
-
Схема конструкции аккумулятора 11,1 В, 6600 мАч портативного сверхзвукового диагностического набора B
-
Схема резервного питания 7,4 В 10 Ач медицинского инфузионного насоса
-
Решения для литий-ионных аккумуляторов AGV 25,6 В, 38,4 Ач
Аккумуляторы группы 24.
Размеры, характеристики и рекомендацииАккумуляторы BCI группы 24 в основном используются в крупных системах ИБП, медицинских системах и системах безопасности, инвалидных креслах, транспортных средствах, промышленных установках и т. д. Они редко используются в качестве пусковых / пусковые батареи — чаще всего они используются в резервных / плавающих приложениях с глубоким циклом.
Аккумуляторы среднего размера имеют несколько подгрупп, немного различающихся по своим размерам — нужно быть внимательным при выборе аккумулятора, так как даже малейшие различия в размерах могут привести к тому, что аккумулятор не поместится в своем отсеке.
Обновлено: 14 февраля 2023 г.
Знакомство с батареями группы 24 /type, такие как гелевые батареи, залитые батареи и даже литий-ионные батареи.
Аккумуляторы BCI Group 24 имеют размеры (Д x Ш x В) 10,25 x 6,8125 x 8,875 дюймов (260 x 173 x 225 мм), но также присутствуют и другие подгруппы:
| Размер группы BCI | Д х Ш х В (мм) | Д х Ш х В (дюймы) | Поиск Amazon |
| 24 | 260 х 173 х 225 | 10 1/4 х 6 13/16 х 8 7/8 | Группа 24 Аккумулятор |
| 24F | 273 х 173 х 229 | 10 3/4 х 6 13/16 х 9 | Группа 24F Аккумулятор |
| 24 часа | 260 х 173 х 238 | 10 1/4 х 6 13/16 х 9 3/8 | Группа 24-часовой аккумулятор |
| 24R | 260 х 173 х 229 | 10 1/4 х 6 13/16 х 9 | Группа 24R Аккумулятор |
| 24T | 260 х 173 х 248 | 10 1/4 х 6 13/16 х 9 3/4 | Группа 24T Аккумулятор |
Примечание: Партнерские ссылки Amazon на графике открываются в новых окнах, не стесняйтесь их проверять.
Хотя эти батареи довольно похожи, обратите внимание, что группа BCI 24F немного длиннее и шире, чем другие группы.
Несмотря на разницу в высоте, в большинстве случаев аккумуляторные отсеки имеют хоть какой-то запас по высоте и если они могут вместить аккумулятор группы 24 (высота 8 7/8 дюйма), в большинстве случаев , то в них можно разместить даже аккумуляторы группы 24Т (высота 9 3/4 дюйма), что на 7/8 дюйма (0,875 дюйма, ~ 22 мм) выше, чем у «стандартной» батареи группы 24.
Группа 24 Аккумуляторы по сравнению с другими популярными группами аккумуляторов
Наиболее распространенные группы аккумуляторов и их размеры в дюймах и сантиметрах приведены в следующей таблице:
| Размер группы | ДхШхВ (дюймы) | ДхШхВ (см) |
| Группа 24 Батареи | 10,25 х 6,8125 х 8,875 | 26 х 17,3 х 22,5 |
| Группа 27 Батареи | 12,0625 х 6,8125 х 8,875 | 30,6 х 17,3 х 22,5 |
| Группа 31 Батареи | 13 х 6,8125 х 9,4375 | 33 х 17,3 х 24 |
| Группа 34 Батареи | 10,25 х 6,8125 х 7,875 | 26 х 17,3 х 20 |
| Группа 35 Батареи | 9,0625 х 6,875 х 8,875 | 23 х 17,5 х 22,5 |
| Батареи группы 51 и 51R | 9,374 х 5,0625 х 8,8125 | 23,8 х 12,9 х 22,3 |
| Группа 65 Батареи | 12,0625 х 7,5 х 7,5625 | 30,6 х 19 х 19,2 |
| Группа 78 Батареи | 10,25 х 7,0625 х 7,3125 | 26 х 17,9 х 18,6 |
Батарейные отсеки, предназначенные для батарей группы 24, также могут принимать батареи группы 34 (такая же длина и ширина, только высота на один дюйм меньше).
Аккумуляторы группы 25/35 имеют одинаковую высоту (8,875 дюйма, 22,5 см), они несколько короче (~1,2 дюйма, 3 см), но также немного шире (0,0625 дюйма, 0,16 см) — настолько мала эта разница в ширине. которым практически можно пренебречь.
Примечание: Аккумуляторы групп 25 и 35 имеют одинаковые физические размеры и используются практически взаимозаменяемо. Но, приобретая батареи группы 25/35, обязательно проверьте фактические размеры, тип клеммы, ориентацию клеммы и подобные. Но это уже другая история…
Сравнительная таблица аккумуляторов группы 24
В следующей таблице перечислены некоторые из наиболее популярных аккумуляторов BCI Group 24:
| Модель | Тип батареи Химия | Емкость (Ач) RC (мин) | ССА ССА | Вес (фунты/кг) Обзор |
| АКДелко М24АГМ | Глубокий цикл AGM | 80 140 | 500 625 | 43,0 фунта; ~19,5 кг — |
| Битва Борн BB1250 | Глубокий цикл LiFePO 4 | 50 120 | 60А пост. 100 А 30 с | 22 фунта; 9,96 кг — |
| Рожденный в битве BB1275 | Глубокий цикл LiFePO 4 | 75 180 | 100 А пост. 200А 30с | 27 фунтов; 12,23 кг |
| Exide Edge FP-AGM24DP | Двойного назначения AGM | 75 145 | 775 930 | 50 фунтов; ~22,7 кг Обзор |
| Линия спасения GPL-24T | Глубокий цикл AGM | 80 149 | 550 680 | 56 фунтов; 25,5 кг — |
| Могучий Макс ML75-12 | Глубокий цикл AGM | 77 — | — — | 50,71 фунта; ~22,97 кг Обзор |
| Майти Макс ML75-12 Гель | Глубокий цикл Гель | 75 — | — — | 50,55 фунтов; 22,9 кг — |
| Нортстар NSB-AGM24F | Двойного назначения AGM | 76 160 | 840 1000 | 57 фунтов; ~25,8 кг — |
| Power Sonic PS-12750 | Глубокий цикл AGM | 78 — | 900А 5с | 50,6 фунта; 22,9 кг — |
| УПГ UB12750 | Глубокий цикл AGM | 75 — | — — | 49,1 фунта; ~22,3 кг Обзор |
| ВМАКСТАНКС ФЛП24-1265 | Глубокий цикл LiFePO 4 | 65 ~150 | 65A пост. 120А 3с. | 15,5 фунтов, 7,0 кг — |
| ВМАКСТАНКС MB107-85 | Глубокий цикл AGM | 85 170 | — — | 55 фунтов; ~24,9 кг Обзор |
| ВМАКСТАНКС MR107-85 | Глубокий цикл AGM | 85 160 | — 700 | 55 фунтов; ~24,9 кг Обзор |
| ВМАКСТАНКС SLR-85 | Глубокий цикл AGM | 85 180 | — — | 55 фунтов; ~24,9 кг Обзор |
| Weize FP12750/TL1275 | Глубокий цикл AGM | 77 — | — — | 46 фунтов; 20,9 кг Обзор |
Примечание: партнерских ссылок Amazon (столбец «Модель») открываются в новых окнах, не стесняйтесь проверять их на наличие самых последних цен и предложений.
Опять же, поскольку батарейные отсеки группы 24 могут принимать батареи группы 34, по крайней мере, в отношении размера, если Вы ищете начальную батарею группы 24, обязательно проверьте батареи стартовой группы 34.
Из-за немного меньших размеров аккумуляторы группы 34 имеют меньшую 20-часовую емкость (50-75 против 75-85 Ач), меньшую резервную емкость (100-145 против 140-180 минут) и, как правило, несколько легче ( 37–51 против 43–57 фунтов).
Поскольку батареи группы 24 в основном представляют собой батареи глубокого цикла, а батареи группы 34 могут быть обнаружены как батареи глубокого цикла, двойного назначения и пусковые батареи, людям, которым нужны батареи группы 24 для запуска, следует рассмотреть либо батареи группы 24 двойного назначения, либо батареи двойного назначения/пусковые. аккумуляторы группы 34.
Аккумуляторы группы 24 в качестве аккумуляторов для инвалидных колясок
Из-за своих размеров и веса свинцово-кислотные аккумуляторы группы 24 в основном используются в одноаккумуляторных 12-вольтовых электрических системах для инвалидных колясок.
Срок службы таких инвалидных колясок зависит от их двигателей, контроллеров, местности, потребностей и привычек вождения.
Например, инвалидные коляски с двигателями 2×150 Вт могут рассчитывать на время работы, примерно равное значению резервной емкости этих батарей.
Одним из лучших исполнителей глубокого цикла в этой группе является VMAXTANKS SLR-85 со значением RC 180 минут, то есть 3 часа непрерывного вождения на полной мощности.
Однако инвалидные коляски, предназначенные для использования вне помещений, обычно имеют двигатели мощностью 2×250 или 2×300 Вт, потребляющие ток 40–50 А.
Аккумуляторы группы 24 могут обеспечить такие токи, но по мере увеличения тока эффективная емкость уменьшается, например:
- Mighty Max ML75-12: 48,5 ампер в течение 1 часа, до 9,6 вольт (48,5 Ач),
- UPG UB12750: 42,0 А в течение 1 часа, понижение до 9,6 В (42,0 А-ч).
С другой стороны, литиевые батареи группы 24 как минимум в 2 раза легче, чем батареи AGM группы 24, и они не страдают от потери емкости, вызванной высокими токами разряда, по крайней мере, в отличие от батарей AGM.
Например, характеристики литиевых батарей Battle Born группы 24:
- Battle Born BB1250: Емкость 50 Ач, макс. 60 А. непрерывный разряд, импульсный ток 100 А в течение 3 с, 22 фунта (9,96 кг),
- Battle Born BB1275: емкость 75 Ач, макс. 100 А. непрерывный разряд, импульсный ток 200 А в течение 3 с, 27 фунтов (12,23 кг).
Таким образом, замена одной батареи AGM для инвалидной коляски одной литиевой батареей приводит к снижению веса на 25-30 фунтов и некоторому увеличению скорости, маневренности и дальности полета.
Но замена одной батареи AGM для инвалидной коляски парой литиевых батарей приводит к некоторому снижению веса, но значительному увеличению дальности действия.
Примечание: Литиевые батареи можно подключать параллельно, только если это явно разрешено производителем. Кроме того, их необходимо заряжать с помощью специальных зарядных устройств для литиевых батарей или усовершенствованных зарядных устройств для аккумуляторов AGM со специальным режимом зарядки литиевых батарей.
Группа 24 Аккумуляторы в качестве аккумуляторов инвертора питания
Аккумуляторы группы 24 часто используются в качестве солнечных и автономных аккумуляторов для питания нагрузок 120 В переменного тока с помощью инверторов постоянного тока в переменный.
При типичном значении RC более 120 минут батареи группы 24 могут обеспечить 25 А в течение не менее 2 часов, что означает, что они могут в среднем обеспечивать ~ 300 Вт в течение 2 часов.
Если такая батарея питает силовой инвертор с энергоэффективностью 90%, то такая система может обеспечить следующее:
P Инв = P Bat * 0,90 = 270 Вт
Итак, аккумуляторы AGM группы 24 в сочетании с инвертором мощности с энергоэффективностью 90% могут обеспечить не менее 270 Вт 120 В переменного тока в течение не менее 2 часов.
Поскольку литиевые батареи более энергоэффективны, они могут обеспечивать еще большую мощность в течение более длительного периода времени, но это зависит от фактической емкости батареи, поскольку литиевые батареи группы 24 имеют емкость в диапазоне 50-75 Ач.
Как заряжать аккумуляторы группы 24
9Аккумуляторы 0002 группы 24 можно заряжать с помощью интеллектуальных зарядных устройств в диапазоне 15–20 ампер. Однако, чтобы избежать перенапряжения аккумуляторов, хорошее зарядное устройство на 10 ампер отлично справляется с этой задачей.Например, если батарея 12 В 75 Ач разряжена до 80 % DoD (20 % Soc), для полной зарядки требуется около 60 Ач заряда.
Интеллектуальное зарядное устройство на 10 А может зарядить такой аккумулятор за 6,5-7 часов.
Примечание: для литиевых батарей используйте зарядные устройства для литиевых батарей или зарядные устройства для батарей AGM, которые имеют специальный режим зарядки литиевых батарей (CC/CV — постоянный ток/постоянное напряжение). Одним из самых популярных зарядных устройств является NOCO GENIUS10 10A 6V и 12V Smart Battery Charger (ссылка на Amazon открывается в новом окне), которое поддерживает зарядку AGM 6 и 12V, мокрых/залитых свинцово-кислотных аккумуляторов и литиевых аккумуляторов 12V и может использоваться для ремонта глубоко разряженных свинцово-кислотных аккумуляторов.
После подзарядки аккумуляторов зарядное устройство переходит в режим обслуживания, сохраняя аккумуляторы полностью заряженными в течение более длительного периода времени.
Кратко: Аккумуляторы BCI группы 24 в основном предназначены для глубокого цикла или приложений двойного назначения.
Независимо от того, предназначены ли они для автомобильного, морского или промышленного применения, эти аккумуляторы могут хранить много энергии.
Эти аккумуляторы различаются по химическому составу, типу аккумулятора, клеммам, весу, характеристикам запуска и глубокого разряда и, наконец, цене.
| Модель | Тип батареи Химия | Емкость (Ач) RC (мин) | ССА ССА | Вес (фунты/кг) Обзор |
| АКДелко М24АГМ | Глубокий цикл AGM | 80 140 | 500 625 | 43,0 фунта; ~19,5 кг — |
| Битва Борн BB1250 | Глубокий цикл LiFePO 4 | 50 120 | 60А пост. 100 А 30 с | 22 фунта; 9,96 кг — |
| Рожденный в битве BB1275 | Глубокий цикл LiFePO 4 | 75 180 | 100 А пост. 200А 30с | 27 фунтов; 12,23 кг |
| Exide Edge FP-AGM24DP | Двойного назначения AGM | 75 145 | 775 930 | 50 фунтов; ~22,7 кг Обзор |
| Линия спасения GPL-24T | Глубокий цикл AGM | 80 149 | 550 680 | 56 фунтов; 25,5 кг — |
| Могучий Макс ML75-12 | Глубокий цикл AGM | 77 — | — — | 50,71 фунта; ~22,97 кг Обзор |
| Майти Макс ML75-12 Гель | Глубокий цикл Гель | 75 — | — — | 50,55 фунтов; 22,9 кг — |
| Северная звезда NSB-AGM24F | Двойного назначения AGM | 76 160 | 840 1000 | 57 фунтов; ~25,8 кг — |
| Power Sonic PS-12750 | Глубокий цикл AGM | 78 — | 900А 5с | 50,6 фунта; 22,9 кг — |
| УПГ UB12750 | Глубокий цикл AGM | 75 — | — — | 49,1 фунта; ~22,3 кг Обзор |
| ВМАКСТАНКС ФЛП24-1265 | Глубокий цикл LiFePO 4 | 65 ~150 | 65A пост. 120А 3с. | 15,5 фунтов, 7,0 кг — |
| ВМАКСТАНКС MB107-85 | Глубокий цикл AGM | 85 170 | — — | 55 фунтов; ~24,9 кг Обзор |
| ВМАКСТАНКС MR107-85 | Глубокий цикл AGM | 85 160 | — 700 | 55 фунтов; ~24,9 кг Обзор |
| ВМАКСТАНКС SLR-85 | Глубокий цикл AGM | 85 180 | — — | 55 фунтов; ~24,9 кг Обзор |
| Weize FP12750/TL1275 | Глубокий цикл AGM | 77 — | — — | 46 фунтов; 20,9 кг Обзор |
Примечание: партнерских ссылок Amazon (столбец «Модель») открываются в новых окнах, не стесняйтесь проверять их на наличие самых последних цен и предложений.
Как обычно, прежде чем заказывать новую батарею группы 24, обязательно проверьте характеристики вашей старой батареи (особенно размер батареи и батарейного отсека) и сравните их с батареями в таблице.
Примечание: что бы вы ни делали, оставайтесь в безопасности. Даже батареи глубокого разряда могут обеспечить серьезный выброс энергии и привести к повреждению, травмам или чему-то еще худшему.
Аккумуляторы группы 34 – размеры, характеристики и рекомендации
Аккумуляторы группы 34 – это средние и большие, но все же довольно мощные аккумуляторы с емкостью 20 ч в диапазоне 50–75 Ач, обеспечивающие 750–900 CCA, 100–145 минут резервной емкости и т. д. Их вес зависит от химического состава, типа батареи и внутренней конструкции и колеблется от 37 до 51 фунта (16,8–23,1 кг).
Аккумуляторы группы 34 BCI обычно используются в автомобильной, морской, промышленной и автономной технике в виде пусковых, двойных и аккумуляторов глубокого цикла, обеспечивающих хорошие характеристики запуска/пуска, большое количество циклов зарядки/разрядки. , и отличное восстановление после глубокого цикла — конечно, в зависимости от типа батареи.
Обновлено: 8 июля 2021 г.
Физические размеры батарей группы 34 вес варьируется от 37 до 51 фунта.
Батареи группы 34 BCI очень похожи по размеру на батареи группы 24 BCI (10,25 x 6,8125 x 8,875) — батареи группы 24 на 1 дюйм выше.
Также некоторые производители предлагают аккумуляторы с маркировкой 34/78, имеющие стандартные для аккумуляторов группы 34 клеммы, а также боковые клеммы в виде гнезда 3/8”. Такие батареи часто немного больше, чем батареи группы 34 — перед покупкой проверьте их реальные размеры и батарейный отсек.
Вес батареи группы 34 BCI зависит от конструкции батареи, химического состава, типа и т.п. и значительно различается, как правило, от 37 до 51 фунта.
Большинство этих аккумуляторов имеют удобную ручку (ручки) для переноски, и, поскольку они «не слишком тяжелые», многие люди склонны носить их даже на большие расстояния — если вы не привыкли к таким действиям, имейте в виду что эти аккумуляторы достаточно тяжелые, чтобы вызвать воспаление мышц и судороги, если не сказать больше 🙂
Аккумуляторы группы 34 и аккумуляторы группы 34R
Как правило, единственное различие между аккумуляторами группы 34 и аккумуляторами группы 34R заключается в ориентации клеммных колодок.
В то время как батареи группы 34 имеют положительную клемму слева, батареи группы 34R имеют положительную клемму справа, отсюда буква «R» после «34».
Большинство популярных брендов производят аккумуляторы группы 34 в версиях «34» и «34R», поэтому, если требуются модели «34R», их не составит труда купить даже в интернет-магазинах.
Батареи группы 34 Характеристики
В следующей таблице перечислены наиболее популярные батареи группы 34 BCI:
| Модель | Тип батареи Химия | Ач RC | ССА МКА | Вес (фунты/кг) Обзор |
| АКДелко 34АГМ | Начиная с АГМ | 60 115 | 740 — | 38,7 фунта; 17,4 кг — |
| Банши 34M | Двойное назначение Затоплен | 66 100 | 750 870 | 37,0 фунтов; 16,8 кг — |
| Банши ЛФП-34М | Двойное назначение LiFePO 4 | 50 ~120 | 800 — | 13,8 фунта; 6,25 кг — |
| Дека 9А34 | Двойное назначение АГМ | 55 120 | 750 955 | 41 фунт; 18,6 кг — |
| Делфи BU9034 | Начиная с АГМ | 55 120 | 775 — | 42,5 фунта; 19,3 кг — |
| DieHard 38232 | Начиная с АГМ | 55 120 | 775 — | 44,5 фунта; 20,2 кг Обзор |
| Exide Edge FP-AGM34 | Двойное назначение АГМ | 60 120 | 770 — | 45,9 фунта; 20,8 кг — |
| NorthStar NSB-AGM34 | Двойное назначение АГМ | 65 134 | 880 1050 | 51 фунт; 23,1 кг — |
| NorthStar NSB-AGM34/78 | Двойное назначение АГМ | 65 134 | 880 1050 | 51 фунт; 23,1 кг — |
| Одиссея 34-PC1500T | Двойное назначение АГМ | 68 135 | 850 1050 | 49,5 фунтов; 22,4 кг Обзор |
| Оптима РедТоп 34 | Начиная с АГМ | 50 100 | 800 1000 | 37,9 фунта; 17,2 кг Обзор |
| Оптима 8016-103 Д34М | Двойное назначение АГМ | 55 120 | 750 870 | 43,5 фунта; 19,7 кг Обзор |
| ВМАКСТАНКС XTR34-75 | Глубокий цикл АГМ | 75 145 | — 825* | 45,0 фунтов; 20,4 кг Обзор |
| XS Power D3400 12 В 65 Ач | Двойное назначение АГМ | 65 135 | — 1000 | 47,0 фунтов; 21,32 кг Обзор |
| XS Power D3400 12 В 80 Ач | Двойное назначение АГМ | 80 160 | — 1150 | 50 фунтов; 22,67 кг Обзор |
Примечание: ссылок Amazon (первая, столбец «Модель») открываются в новых окнах, не стесняйтесь проверять их для получения самых последних предложений и цен.
Кроме того, значение MCA для батареи VMAXTANKS XTR34-75 рассчитывается на основе ее HCA (1100 ампер) и не является официальным значением.
Как видно, сменных литий-ионных аккумуляторов в таблице нет. Причина проста — мы не смогли найти такую литий-ионную батарею, которую могли бы порекомендовать.
Все батареи имеют конструкцию AGM, за исключением батареи Banshee 34M, которая представляет собой залитую свинцово-кислотную батарею. По словам производителя, эта батарея основана на технологии «Enhanced Flooded Battery» и также не требует обслуживания. Но, ИМХО это все же залитая свинцово-кислотная батарея.
Характеристики батарей группы 34 зависят от предполагаемого использования — батареи группы 34 для запуска/пуска двигателя и батареи группы 34 двойного назначения/глубокого цикла.
Аккумуляторы группы 34 пуска/пуска
Аккумуляторы группы 34 пуска/пуска имеют ток холодного пуска (CCA) в диапазоне 740–800 А, номинальную 20-часовую емкость от 50 до 60 Ач и значение резервной емкости (RC) 100–120 минут.
Их вес варьируется от 37,9 до 44,5 фунтов.
Примечание: на рынке есть другие аккумуляторы 34-й стартовой группы, которые могут иметь несколько другие значения.
Аккумулятор ACDelco 34AGM имеет номинальную 20-часовую емкость 60 Ач, 740 ампер CCA, 115 минут RC и весит 38,7 фунтов.
Аккумулятор Delphi BU9034 имеет номинальную 20-часовую емкость 55 Ач, 775 ампер CCA, 120 минут RC и весит 44,5 фунта.
DieHard 38232 Аккумулятор имеет номинальную 20-часовую емкость 55 Ач, 775 CCA Ампер, 120 минут RC и весит 44,5 фунта.
Аккумулятор Optima RedTop 34 имеет номинальную 20-часовую емкость 50 Ач, 800 ампер CCA, 100 минут RC и весит 37,9 фунтов.
В качестве стартовых аккумуляторов эти аккумуляторы не предназначены для глубокого цикла, резервного питания, автономных и подобных применений — они спроектированы и изготовлены для надежной подачи большого количества энергии в течение коротких периодов времени.
Батарея Optima RedTop 34 AGM имеет наименьшую 20-часовую емкость (50 Ач) и самое короткое значение RC 100 минут, но она также является самой прочной из всех этих батарей с CCA 800 А (против 740-775 CCA других батарей). .
Кроме того, батарея Optima RedTop 34 AGM, благодаря спиральным элементам, является самой легкой из этих батарей.
Optima Batteries производит несколько аккумуляторов стартовой группы 34: Optima RedTop 8002-002 34, Optima RedTop 8003-151 34R, Optima RedTop 8004-003 34/78 и Optima BlueTop 8006-006 34M, что позволяет пользователю выбрать правильный аккумулятор для работа.
Но за выступления часто приходится платить определенную цену. Вот сравнение цен этих аккумуляторов:
Поскольку 20-часовая емкость и резервная емкость не имеют большого значения для пусковых аккумуляторов, их можно смело игнорировать.
Если батареи требуются для приложений, где имеют значение 20-часовая емкость и значение RC, то следует рассмотреть батареи двойного назначения или даже батареи группы 34 с глубоким циклом.
Батареи двойного назначения/группы глубокого цикла 34
Батареи двойного назначения/глубокого цикла группы 34 обычно тяжелее и стоят дороже, чем батареи начальной группы 34.
Причина этого проста: как двойного назначения, так и батареи глубокого цикла должны быть очень прочными и надежными батареями, готовыми обеспечить большое количество энергии за короткое время. Но они также должны выдерживать циклическое использование и глубокие разряды.
Таким образом, батареи двойного назначения группы 34 имеют CCA в диапазоне 750–880 А (примерно на 80 А больше, чем самая мощная батарея стартовой группы 34!!!), они имеют номинальную 20-часовую емкость от 60 до 68 Ач и имеют значения RC между 120 и 135 минут.
Примечание: Banshee 34M имеет значение RC 100 минут и рекламируется производителем как батарея двойного назначения группы 34 — она имеет 750 CCA и способна выдерживать 400 циклов до 80% DoD. Но это залитая свинцово-кислотная батарея, и хотя это необслуживаемая батарея, она по-прежнему является залитой батареей, и лично я больше не рекомендую залитые свинцово-кислотные батареи, ЗА ИСКЛЮЧЕНИЕМ, возможно, для больших (r), из- сети, стационарные аккумуляторные батареи! Но это совсем другая история.
..
Аккумулятор Exide Edge FP-AGM34 имеет номинальную 20-часовую емкость 60 Ач, 770 ампер CCA, 120 минут RC и весит 45,9 фунтов.
Аккумулятор NorthStar NSB-AGM34 имеет номинальную 20-часовую емкость 65 Ач, 880 ампер CCA, 1050 MCA, 134 минуты RC и весит 51 фунт. По данным производителя, он выдерживает ~900 циклов , вплоть до 50% глубины разряда (без упоминания о % потери номинальной емкости!).
Аккумулятор Odyssey 34M-PC1500 имеет номинальную 20-часовую емкость 68 Ач, 850 ампер CCA, 1050 MCA, 135 минут RC и весит 49 г..5 фунтов. Он выдерживает ~400 циклов , до 80% DoD с падением емкости до 80% от номинального значения.
Odyssey Batteries производит несколько батарей такого размера, которые также обозначены как «батареи группы 34», они немного длиннее (10,25 дюйма против 10,86 дюйма). Эти батареи включают модели:
— Odyssey 34-PC1500: «стандартная» батарея группы 34 с клеммами только SAE.
— Odyssey 34R-PC1500: очень похож на модель 34-1500, имеет только клеммы SAE, но стороны клемм перевернуты.
— Odyssey 34M-PC1500: «стандартная» ориентация клемм , но также имеются дополнительные клеммы для морского применения — клеммы SAE и клеммы со шпильками 3/8” (положительные), 5/16” (отрицательные). Примечание: Odyssey 34M-PC1500 имеет значение CCA 880 ампер!
— Odyssey 34/78-PC1500: «стандартная» ориентация клемм, но имеет верхние клеммы SAE и боковые клеммы в виде розетки 3/8”. Примечание: Odyssey 34/78-PC1500 также немного шире, чем другие батареи группы 34 — 7,09дюймов (180,1 мм), что делает его длиннее и шире, чем «стандартная» батарея 34.
Аккумулятор Optima 8016-103 D34M имеет номинальную 20-часовую емкость 55 Ач, 750 ампер CCA, 870 MCA, 120 минут RC и весит 43,5 фунта.
Optima Batteries производит несколько очень популярных аккумуляторов двойного назначения группы 34, в том числе: Optima YellowTop 8012-021 D34, Optima YellowTop 8014-045 D34/78 и Optima BlueTop 8016-103 D34M.
Все они имеют одинаковую конструкцию и общие характеристики, но различаются назначением и, следовательно, клеммами.
Батареи двойного назначения Optima подходят для различных целей, таких как батарея для троллингового двигателя, батарея для эхолота, батарея для инвалидной коляски, автомобильная батарея, для различных автономных приложений, просто обратите внимание, что это несколько легче батареи группы 34 и из-за спирали. с обмоткой, он имеет хорошие пусковые характеристики и умеренный RRC и номинальную емкость по сравнению с другими батареями двойного назначения/глубокого цикла группы 34.
VMAXTANKS XTR34-75 маркируется как батарея глубокого цикла и имеет номинальную 20-часовую емкость 75 Ач, 1100 ампер HCA, 145 минут RC и весит 45,0 фунтов. Терпит ~500 циклов , до 80% DoD с падением емкости до 80% от номинального значения.
VMAXTANKS XTR34-75 — это настоящая AGM-батарея глубокого цикла — она имеет 1100 HCA и ~825 MCA (расчетное значение).
Но это не то, для чего предназначена эта батарея.
По сравнению с другими батареями двойного назначения/глубокого цикла группы 34, VMAXTANKS XTR34-75 имеет наибольшую номинальную 20-часовую емкость 75 Ач и резервную емкость 145 минут.
Кроме того, он не самый тяжелый из всех.
Залитые батареи Banshee 34M и батареи Optima D34M со спиральной обмоткой являются более легкими батареями двойного назначения/глубокого цикла группы 34, в то время как другие батареи (Exide Edge FP-AGM34, NorthStar NSB-AGM34 и Odyssey 34M-PC1500) немного тяжелее.
VMAXTANKS XTR34-75 подходит для различных операций глубокого цикла, таких как аккумулятор для инвалидных колясок, автономный аккумулятор, для систем безопасности и резервного питания, аккумулятор для троллингового двигателя и т. д. , причем модель на 65 Ач встречается чаще.
XS Power D3400 12 В 65 Ач — аккумулятор двойного назначения AGM SLA, разработанный в качестве автомобильного аккумулятора в системах с одним и двумя аккумуляторами для питания не только стартера двигателя, но и для питания широкого спектра бортовых электрических и электронных систем, включая мультимедийные устройства (стереосистемы с высокой выходной мощностью).
, например), различные лебедки, насосы, фонари и тому подобное.
Аккумуляторы XS Power D3400 — это аккумуляторы с высоким выходом и одни из самых популярных аккумуляторов премиум-класса группы 34, сопоставимые с аккумуляторами NorthStar и Odyssey группы 34.
Но, как и все в жизни, производительность этих батарей имеет определенную цену. Вот сравнение цен на батареи двойного назначения/группы 34 глубокого цикла:
Коротко: Если вы ищете новую батарею группы 34, рассмотрите одну из этих моделей.
Эти аккумуляторы различаются по химическому составу (в основном это AGM, но заливные элементы все еще бывают сильными), типу аккумулятора, клеммам, весу, характеристикам запуска и глубокого разряда и, наконец, цене.
| Модель | Тип батареи Химия | Ач RC | ССА МКА | Вес (фунты/кг) Обзор |
| ACDelco 34AGM | Начиная с АГМ | 60 115 | 740 — | 38,7 фунта; 17,4 кг — |
| Банши 34M | Двойное назначение Затоплен | 66 100 | 750 870 | 37,0 фунтов; 16,8 кг — |
| Банши ЛФП-34М | Двойное назначение LiFePO 4 | 50 ~120 | 800 — | 13,8 фунта; 6,25 кг — |
| Дека 9А34 | Двойное назначение АГМ | 55 120 | 750 955 | 41 фунт; 18,6 кг — |
| Делфи BU9034 | Начиная с АГМ | 55 120 | 775 — | 42,5 фунта; 19,3 кг — |
| DieHard 38232 | Начиная с АГМ | 55 120 | 775 — | 44,5 фунта; 20,2 кг Обзор |
| Exide Edge FP-AGM34 | Двойное назначение АГМ | 60 120 | 770 — | 45,9 фунта; 20,8 кг — |
| NorthStar NSB-AGM34 | Двойное назначение АГМ | 65 134 | 880 1050 | 51 фунт; 23,1 кг — |
| NorthStar NSB-AGM34/78 | Двойное назначение АГМ | 65 134 | 880 1050 | 51 фунт; 23,1 кг — |
| Одиссея 34-PC1500T | Двойное назначение АГМ | 68 135 | 850 1050 | 49,5 фунтов; 22,4 кг Обзор |
| Оптима РедТоп 34 | Начиная с АГМ | 50 100 | 800 1000 | 37,9 фунта; 17,2 кг Обзор |
| Оптима 8016-103 Д34М | Двойное назначение АГМ | 55 120 | 750 870 | 43,5 фунта; 19,7 кг Обзор |
| ВМАКСТАНКС XTR34-75 | Глубокий цикл АГМ | 75 145 | — 825* | 45,0 фунтов; 20,4 кг Обзор |
| XS Power D3400 12 В 65 Ач | Двойное назначение АГМ | 65 135 | — 1000 | 47,0 фунтов; 21,32 кг Обзор |
| XS Power D3400 12 В 80 Ач | Двойное назначение АГМ | 80 160 | — 1150 | 50 фунтов; 22,67 кг Обзор |
Примечание: партнерских ссылок Amazon (столбец «Модель») открываются в новых окнах, не стесняйтесь проверять их на наличие самых последних цен и предложений.
