Сплит системы что это такое: Что такое сплит-система? Принцип работы кондиционера.

Содержание

Что такое сплит-система и как ее выбрать

Вентилятор — именно это устройство долгое время заменяло всем привычные в наши дни кондиционеры. К сожалению, данная техника не позволяла охладить воздух в помещении до желаемой температуры, но все же комфорт жильцов благодаря его работе немного, но увеличивался. В начале 2000-х годов в специализированных магазинах стали появляться в продаже сплит-системы. Высокая стоимость на первых парах устройств не давала каждому желающему обзавестись им. Чуть позже, когда кондиционеры стали выпускать многие компании, цена климатической техники из-за конкуренции на порядок упала. В результате этого можно было заметить, как на внешних стенах многоквартирных домов стало увеличиваться количество установленных внешних блоков. Сегодня климатическая техника есть практически в каждой современной квартире повышенного комфорта.


Сплит-система — это техника, обладающая высокой эффективностью. Включает в себя два блока — наружный и внутренний. Первый находится на улице. Внутри него находится компрессор, радиатор (конденсатор) и узлы управления. Внутренние компоненты имеют основательную защиту от влаги и поэтому 365 дней в году могут находиться под открытым небом. Внутренний блок сообщается с наружным при помощи кабеля и специальной магистрали трубопроводов, по которому транспортируется фреон. Во внутреннем блоке находится вентилятор и теплообменник (испаритель), а также жалюзи, которые поворачиваются при подаче прохладного воздуха и направляют его в желаемую сторону.


Инверторные сплит-системы

Если пройтись по обычным магазинам электроники или специализированным климатическим компаниям, то можно заметить в продаже обычные сплит-системы, а также широкий ассортимент инверторных кондиционеров. Если с первыми все знакомы, то с инверторными лишь единицы. Инверторные сплит-системы стоят дороже, но при этом потребляют меньше электроэнергии, работают бесшумно и с точностью до 0,5 градусов поддерживают заданную температуру, за счет плавной регулировки своей производительности, а также эффективно могут нагревать воздух даже зимой. Более подробно о инверторных кондиционерах можно почитать в этой статье.

Выбор сплит-системы — главные критерии

Если появилась потребность купить кондиционер с установкой, то не нужно спешить с приобретением. Для начала надо определиться с помещениями, для которых приобретается техника и измерить их квадратуру. Допустим, общая площадь составляет порядка 30 кв.м. Значит, что охлаждающей мощности сплит-системы должно хватать на охлаждение не менее 30-35 кв.м. Больше можно, но меньше — ни в коем случае.

Остальные критерии подбора следующие:
  • Покупать технику лишь того бренда, который позиционируется как один из лучших в стране и имеет широкую сеть авторизованных сервисных центров. Возможно, что придется немного переплатить, но зато будет уверенность в должном уровне качества оборудования;
  • Нужно определиться с выбором между инверторными и обычными моделями. Конечно инверторные стоят на порядок дороже и требуют больших вложений (+30%), но если взять во внимание все преимущества которыми они обладают, то несомненно лучше переплатить, а потом экономить на счетах за электричество;
  • Весьма приятно прибыть домой в комфортную атмосферу. Это будет возможно, если купить устройство с функцией удаленного управления через сеть интернет (с модулем Wi-Fi). Можно будет включать, выключать и задавать параметры работы сплит-системы, находясь где угодно посредством смартфона или планшета. В более доступных по цене моделях можно воспользоваться таймером включения и отключения системы, который по умолчанию есть в каждом устройстве.

Какую бы модель вы не выбрали, главное — чтобы климатическая техника уверенно и оперативно выполняла свои основные потребительские качества – охлаждение и нагрев воздуха.


Купленная климатическая техника должна быть установлена специалистом. Самому устанавливать не рекомендуется, так как это приведет к автоматическому снятию с гарантии. Так же нужно помнить, что процесс монтажа сложный и требует наличия специального инструмента и опыта. В интернет магазине кондиционеров «Техника для Комфорта» вы можете не только купить качественный кондиционер, но и воспользоваться услугой по его установке и сервисному обслуживанию в Санкт-Петербурге. С ценами на установку сплит-систем можно ознакомиться тут.


4shop Copyright © 07.06.2018

Мульти сплит системы | Деловент

Обзор статьи:

  • Есть ли недостатки у мульти сплит-систем?
  • Один плюс в пользу мультисплит-систем
  • Производители каких мульти сплит-систем лучше?
  • Что делать, если требуется кондиционировать больше восьми помещений одной мульти сплит-системой?

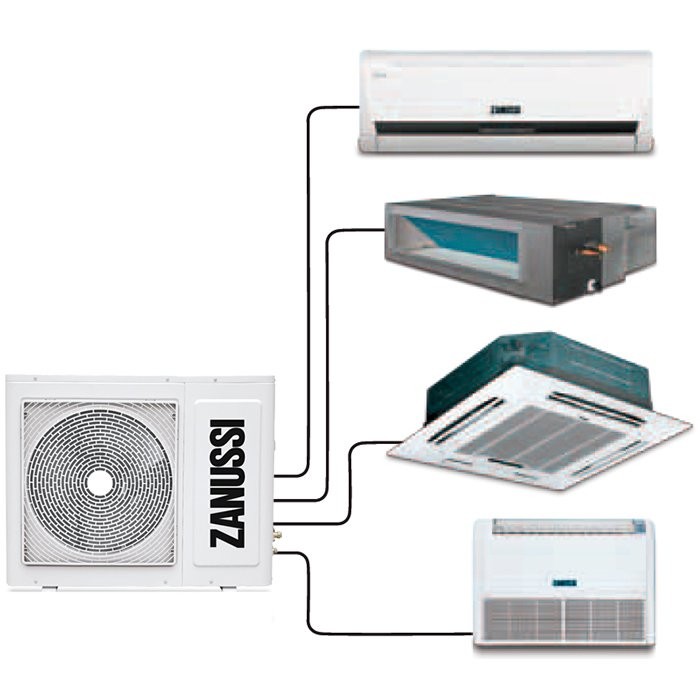

Мульти сплит-системы – это модификация кондиционеров, в которых предусматривается одновременная работа нескольких внутренних блоков от одного внешнего. В различных моделях предусмотрено разное количество внутренних блоков. Данный вид кондиционера используется в том случае, когда необходимо обеспечить комфортным микроклиматом расположенные рядом помещения, если речь идет о небольшом их количестве – как правило от двух до восьми. Конечно, главным преимуществом мульти сплит-системы является то, что на внешней стене здания удается ограничить количество внешних блоков, и вместо одного на каждое помещение, использовать один на несколько помещений, тем самым спасти экстерьер здания от большого количества внешних блоков кондиционеров.

В мульти сплит-системах каждый внутренний блок оснащен дистанционным управлением, который способен создавать различную температуру в разных помещениях. Но при этом существуют ограничения: как правило, все блоки могут работать только в одном, или “смежных” режимах. (Например: охлаждение и осушение.) То есть, если один внутренний блок работает в режиме охлаждение, то ни один другой не сможет работать в режиме обогрева. Это ограничение связано с холодильным циклом кондиционера, ведь все внутренние блоки работают от одного компрессора! Большинство современных мульти сплит-систем на инверторном управлении. При всех преимуществах инверторного кондиционера, у мульти сплит-систем появляется еще одно: за счет переменного управления, холод (или тепло) распределяется между внутренними блоками (а значит – и помещениями) по мере необходимости.

Пример: в квартире установлена мульти сплит-система. В одной комнате никого нет, и комфортная температура достигнута. А в другой собрались гости, и кондиционеру требуется дополнительная мощность, чтобы создать всем присутствующим комфортные условия. Так вот, при инверторном управлении, грубо говоря, кондиционер использует излишки холода, который уже не нужен в спальне, в охлаждении гостиной комнаты, где появились дополнительные теплоизбытки от большого количества людей.

Есть ли недостатки у мульти сплит-систем?

Недостатков у подобных кондиционеров больше, чем может показаться на первый взгляд.

  • Во первых, из-за того, что каждый внутренний блок связан с внешним не только кабелем управления, но и парой медных трубок в изоляции, соответственно, выбор места монтажа внешнего блока иногда представляет собой сложнейшую задачу! Ведь необходимо предусмотреть такое место, которое желательно было бы равноудалено от всех внутренних блоков.
  • Во-вторых, из-за общего компрессора, надежность такой системы резко падает по сравнению с вариантом, когда каждую комнату обслуживает свой независимый кондиционер: ведь если из строя выходит компрессор мульти сплит-системы, то страдает сразу несколько помещений.
  • В-третьих, как это не парадоксально звучит, стоимость одной мульти сплит-системы с монтажом, как правило, превышает суммарную стоимость отдельных сплит-систем того же производителя и той же суммарной мощности с монтажом, для тех же помещений.

Внутренние блоки мульти сплит-системы могут быть нескольких видов:

  • напольно-потолочные;
  • кассетные;
  • канальные;
  • колонные;
  • настенные.

В настоящее время большим спросом пользуются настенные модификации. В тех случаях, когда имеются подвесные потолки, используют кассетные блоки, так как их можно спрятать под потолок. Канальные блоки монтируются либо за потолок, либо в подсобных помещениях или в декоративных коробах, при этом оставить на виду можно только решетку, которую можно покрасить, создавая гармоничный интерьер всего помещения. Колонные блоки используют в тех случаях, когда необходимо кондиционирование больших помещений, таких как кинотеатр, магазин, конференц-залы и т. д.

Один плюс в пользу мультисплит-систем

Производители каких мульти сплит-систем лучше?

Ради справедливости нужно сказать, что у многих производителей ассортимент ограничивается мульти сплит-системами с двумя, тремя и четырьмя внутренними блоками настенного типа, равных по холодопроизводительности.
Но у таких японских производителей как Daikin, Mitsubishi, General, мульти сплит-системы выпускаются так называемой “свободной компоновки”. Это означает, что в зависимости от пожеланий, к одному внешнему блоку возможно подключение внутренних блоков различных типов и мощности. Главное условие в том, чтобы суммарная мощность внутренних блоков не превышала номинальную мощностью внешнего, и количество пар портов соединений на внешнем блоке не было меньше количества самих внутренних блоков!

Это открывает огромные возможности по созданию мульти сплит-систем, удовлетворяющих площади и дизайн большинства помещений. Ведь, например, можно использовать в одном помещении настенный блок, в другом, где есть подвесной потолок – кассетный блок, а в третьем и четвертом – один канальный блок на два помещения! И все это будет работать от одного наружного блока.

Большой популярностью пользуются мульти сплит-системы в проектах по кондиционированию коттеджей: ведь владелец дома беспокоиться не только о внутреннем дизайне помещений, но и об экстерьере своего дома, поэтому, не позволит стенам быть обвешенными внешними блоками. А используя мульти сплит-систему, можно разместить один внешний блок в укромном уголке за домом, провести трассы к внутренним блокам в стенах и потолках, и решить полностью вопрос кондиционирования коттеджа!

Что делать, если требуется кондиционировать больше восьми помещений одной мульти сплит-системой?

Для количества помещений, значительно превышающем возможности мульти сплит-системы, существуют их “старшие братья” – VRV и VRF системы. У компании ДЕЛОВЕНТ накоплен опыт по расчету, монтажу и обслуживания подобных систем, в том числе, на наших объектах мы поставляли и монтировали новейшие VRV и VRF системы, впервые поставляемые на российский рынок.

Как работают кондиционеры с сплит-системой HVAC

Как работают кондиционеры с сплит-системой HVAC. Использование кондиционера сплит-системы или теплового насоса распространено в жилых и коммерческих помещениях. Это называется сплит-системой, потому что внутренние и наружные компоненты отделены или разделены друг от друга и соединены трубопроводом хладагента и проводкой управления. Это отличается от автономного блока на крыше, в котором находятся как внутренние, так и наружные компоненты. Мы увидим различные конструкции с использованием сплит-систем.

Если вы предпочитаете смотреть видео этой презентации на YouTube, прокрутите вниз или нажмите на эту ссылку >> Как работают кондиционеры сплит-системы ОВКВ

Сплит-система ОВКВ по сравнению с комплектным блоком на крыше

Сплит-системы ОВКВ удобно использовать с существующими зданий, потому что гораздо проще проложить небольшой трубопровод с хладагентом к внутреннему змеевику, чем проложить гораздо большие воздуховоды с использованием компактного блока на крыше. Как видите, крышному блоку нужны большие отверстия для подачи и возврата воздуховодов в здание. В сплит-системе используются медные трубки меньшего размера и требуется небольшое отверстие в крыше или стене.

Размер трубопровода хладагента в зависимости от размера воздуховода

Хладагент обладает большей теплоемкостью, чем воздух, что позволяет небольшим трубопроводам хладагента легко проходить через строительные конструкции и компоненты, в отличие от больших воздуховодов. Именно в этом преимущество сплит-систем, за исключением случаев, когда речь идет о ASHRAE 62.1, требованиях к вентиляционному воздуху, о которых мы поговорим позже.

Трубопровод хладагента Требуемое пространство по сравнению с эквивалентным Требуемое пространство воздуховода с эквивалентной грузоподъемностью

Сплит-система состоит из наружного блока, который часто называют конденсаторным блоком, поскольку именно в нем хладагент конденсируется из газа обратно в жидкость, и внутреннего блока, в котором расположен испаритель. Внутренний блок можно назвать блоком обработки воздуха (AHU), фанкойлом или печью со змеевиком.

Доступны сплит-системы с холодопроизводительностью от менее одной тонны до более 100 тонн. Сплит-системы бывают двух основных конфигураций: только для охлаждения или с тепловым насосом, о чем мы расскажем позже.

Сплит-система ОВКВ с циклом хладагента

Отопление в сплит-системах ОВКВ

Отопление может быть в виде газовой печи, электрического ленточного нагревателя, электрического теплового насоса, горячей воды или пара. Здесь показаны два способа подачи тепла в занимаемое помещение с помощью сплит-системы. Во-первых, вы можете использовать тепловой насос сплит-системы, который охлаждает помещение летом и обогревает его зимой. Посмотрите наше видео о том, как работают тепловые насосы, чтобы понять, как они работают.

Печь с змеевиком DX

Другой вариант — установить печь со змеевиком. Печь потребует некоторого вида топлива, такого как природный газ для отопления. Охлаждение будет осуществляться путем установки змеевика испарителя в верхней части печи, который соединен с внешним конденсатором.

Сплит-система ОВКВ с печью и змеевиком DX

Для печи потребуется вход воздуха для горения и средства отвода дымовых газов на улицу. Важно, чтобы выпускной дымоход оставался на расстоянии не менее 10 футов от любого воздухозаборника, проверьте правильное расстояние в местных правилах.

Вам потребуется установить трубу для слива конденсата от дренажного поддона охлаждающего змеевика к одобренному приемному устройству, например, к раковине в полу или к выхлопной трубе раковины.

Потребуется прокладка электрооборудования от панели выключателя до разъединителя, расположенного рядом с оборудованием. Выключатель — это защитное устройство, которое позволяет любому специалисту, работающему с оборудованием, блокировать подачу электроэнергии на оборудование HVAC.

Змеевик нагрева горячей воды

Другой вариант – использовать бойлер для обеспечения нагрева горячей воды змеевика, расположенного внутри устройства обработки воздуха. Котел будет нуждаться в источнике топлива для сжигания, в данном случае природного газа. Горячая вода для отопления должна иметь насос для циркуляции воды ко всем воздухоочистителям в здании.

Сплит-система ОВКВ, использующая змеевик для нагрева горячей воды для отопления

Здесь мы показываем только один блок обработки воздуха, получающий горячую воду для нагрева, но в больших зданиях их может быть и больше. Трубопровод горячей воды отопления необходимо будет изолировать, скорее всего, с помощью какой-либо изоляции из стекловолокна, чтобы предотвратить потерю тепла из труб. Не показана подпиточная вода и любые другие аксессуары, такие как расширительные баки. Это также может быть паровой котел с паровым змеевиком в системе обработки воздуха для обогрева.

Вентиляционный воздух в соответствии с ASHRAE 62.1

Одной из проблем сплит-систем является подача требуемого вентиляционного воздуха к каждому из вентиляторов. Вентиляционный воздух должен быть обеспечен для каждого помещения или внутреннего фанкойла или устройства обработки воздуха в соответствии с ASHRAE 62. 1. Для этого требуется воздуховод снаружи или от блока DOAS к помещению или фанкойлу. Посмотрите наше видео «Выделенные системы подачи наружного воздуха» для лучшего понимания.

Сплит-система ОВКВ с блоком DOAS для вентиляционного воздуха

Выделенная система наружного воздуха

Эта специализированная система наружного воздуха фильтрует и кондиционирует наружный воздух перед тем, как вентилятор направит его в каждый из кондиционеров. Выделенная система наружного воздуха справляется со скрытой нагрузкой вентиляционного воздуха, поэтому для этой дополнительной нагрузки не нужно увеличивать размер вентиляционных установок.

В соответствии с ASHRAE 62.1 каждый кондиционер получает необходимое количество вентиляционного воздуха в зависимости от количества людей, размера помещения и типа использования пространства.

Приточный вентилятор с фильтром

Другим вариантом является подача вентиляционного воздуха с использованием только фильтрации и приточного вентилятора, но без кондиционирования наружного воздуха. Это избавляет вентилятор системы обработки воздуха от необходимости втягивать наружный воздух. Недостаток заключается в том, что воздухообрабатывающая установка должна будет обрабатывать дополнительную нагрузку по нагреву и охлаждению вентиляционного воздуха.

Кондиционер сплит-системы ОВКВ, использующий фильтрованный вентиляционный воздух

Отдельные воздуховоды для наружного воздуха

Самый дешевый первоначальный вариант затрат будет состоять в том, чтобы подавать вентиляционный воздух отдельно от каждого устройства обработки воздуха в помещении. Это потребует дополнительной энергии вентилятора и змеевика приточно-вытяжной установки. Для этого потребуется множество небольших воздуховодов, проходящих через здание от каждой системы обработки воздуха, если только вам не потребуется экономайзер для внутренней системы обработки воздуха, потому что он соответствует порогу вашего энергетического кодекса, тогда воздуховоды будут намного больше и могут не иметь смысла.

Сплит-система ОВКВ с индивидуальным каналом подачи наружного воздуха

Как показано выше, каждый кондиционер имеет слив конденсата, идущий к хвостовику раковины.

Блок конденсации

Блок конденсации состоит из двух основных компонентов: компрессора и змеевика конденсатора. Компрессор является сердцем агрегата и перекачивает хладагент по контуру трубопровода. Змеевик конденсатора обеспечивает отвод тепла наружу с помощью вентилятора, обдувающего горячий змеевик воздухом.

На этом фото видно, что этот конденсатор не обслуживался и забит грязью. Это уменьшит мощность устройства, поэтому обязательно проверяйте наружный змеевик не реже одного или двух раз в год, чтобы убедиться в его чистоте.

Блок конденсатора с грязным змеевиком конденсатора.

Мы видим трубопровод отвода горячего газа, отходящий от верхней части компрессора и питающий змеевик конденсатора, который отвечает за отвод тепла от здания. Но в этом плохом состоянии он не будет работать. Вот фильтр-осушитель, который находится на линии горячей жидкости, выходящей из конденсатора и направляющей жидкость к расширительному клапану испарителя. Вот всасывающий трубопровод, который прибыл из секции внутреннего испарителя и входит в компрессор ниже нагнетательного трубопровода.

Это уродливые внутренности. Вот как конденсатор может выглядеть снаружи.

Конденсатор HVAC (наружный блок)

На наружном блоке также будут некоторые элементы управления, которые сообщаются с внутренним блоком и обеспечивают различные компоненты безопасности для защиты компрессора и других частей системы. Связь от термостата или комнатного датчика типична для жилых помещений, в то время как в коммерческих установках может быть добавлена ​​карта BACnet, которая позволяет обмениваться данными с системой автоматизации зданий (BMS).

Наружные блоки будут содержать один компрессор для меньших размеров и несколько компрессоров для больших систем.

Конденсатор также может иметь воздушное, водяное или испарительное охлаждение.

Обработчик воздуха внутреннего блока (фанкойл DX)

Обработчик воздуха содержит внутренний вентилятор и змеевик испарителя. Змеевик испарителя — это место, где хладагент поглощает тепло воздуха здания, проходящего через змеевик. Это заставляет жидкий хладагент в испарителе испаряться при охлаждении воздуха в здании. Посмотрите наше видео «Хладагентный цикл 101», чтобы лучше понять, как работает холодильный цикл. Расширительный клапан или дозирующее устройство отделяет сторону высокого давления от стороны низкого давления и регулирует количество хладагента, проходящего через него, в зависимости от потребности.

Внутренний блок может быть канальным или бесканальным.

Бесканальные и канальные воздухообрабатывающие агрегаты или фанкойлы в сплит-системе HVAC Unit

Жилые системы относительно просты и меньше по размеру, в то время как коммерческие версии могут быть очень большими и иметь множество других опций, установленных внутри их корпуса. Коммерческие вентиляционные установки могут быть упакованы, изготовлены по индивидуальному заказу или собраны из отдельных компонентов, выбранных и смонтированных на месте. Посмотрите наше другое видео «Установки кондиционирования воздуха» для лучшего понимания.

Компрессоры

Небольшие бытовые установки до 10 тонн, скорее всего, будут иметь 1 компрессор, в то время как коммерческие единицы от 10 тонн и более могут иметь два или более компрессоров. Компрессоры различаются по своей способности модулировать производительность. В системе меньшего размера будет использоваться герметичный компрессор со спиральным компрессором. В более крупных системах могут использоваться полугерметичные, поршневые и спиральные компрессоры в одной или нескольких конфигурациях в зависимости от размера.

В большинстве компрессоров для смазки используется масло, и это масло непрерывно циркулирует по контуру хладагента во время работы. Важно, чтобы масло возвращалось в компрессор с той же скоростью, что и уходит, поскольку компрессор должен постоянно оставаться смазанным.

Тепловые насосы

В дополнение к сплит-системам, работающим только на охлаждение, существуют тепловые насосы, которые реверсируют цикл хладагента для обогрева. В некоторых штатах и ​​странах есть тенденция перейти на электричество, например, в Калифорнии. Все тепловые насосы электрические, поэтому топливо на основе углерода не сжигается. Посмотрите наше другое видео «Как работают тепловые насосы» для лучшего понимания.

Одно из различий между тепловым насосом и другими агрегатами, предназначенными только для охлаждения, заключается в измерительном устройстве. Измерительное устройство отделяет сторону высокого давления от стороны низкого давления и контролирует количество проходящего через него хладагента. В тепловом насосе используется специальный «реверсивный клапан или 4-ходовой клапан», который позволяет хладагенту изменять направление в зависимости от того, находится ли он в режиме нагрева или охлаждения. Внутренний змеевик используется как испаритель для охлаждения летом и как конденсатор для обогрева зимой. Поэтому при работе с тепловым насосом не следует называть наружный блок конденсатором, так как он действует как конденсатор и испаритель в зависимости от режима работы (обогрев или охлаждение). В кондиционере, работающем только на охлаждение, наружный блок всегда является конденсатором.

Сплит-системы Размеры, смешивание и согласование

Сплит-системы часто выбирают, если тоннаж наружного и внутреннего блоков совпадает, но это не всегда так. В сплит-системах наружный блок может быть немного больше или меньше внутреннего. Увеличивая размер наружного блока, это позволит увеличить количество скрытого тепла для внутреннего блока. Тоннаж внутреннего блока может быть больше, чем наружного блока, чтобы увеличить коэффициент явного тепла и воздушный поток (CFM). Обеспечение внутреннего блока, который на один размер больше или меньше, чем конденсатор, может быть безопасным, но уточните у производителя кондиционеров, когда смешиваете мощности наружных и внутренних блоков. Это не допускается для большинства тепловых насосов.

В жилых домах обычно используются сплит-системы грузоподъемностью 5 тонн и менее или кратные этим размерам для больших домов. Вы можете найти 3-тонный блок, обслуживающий первый этаж, и еще один 3-тонный блок, обслуживающий второй -й этаж в двухэтажном доме.

Трубопровод хладагента и количество контуров

Для небольших сплит-систем, в которых внутренний и наружный блоки расположены относительно близко друг к другу, а прокладка труб проста, можно использовать наборы трубопроводов. Комплекты линий доступны в змеевике из меди ACR и предварительно заправлены хладагентом длиной 15, 25, 35, 50 или 100 футов. Это экономит трудозатраты, поскольку позволяет избежать пайки соединений фитингов и муфт в полевых условиях. Расстояние между трубопроводами часто ограничивается производителями оборудования, поэтому обязательно ознакомьтесь с литературой по этим требованиям, если ваши расстояния превышают 100 футов или более.

Двойные контуры хладагента в сплит-системе кондиционирования воздуха

Большинство небольших сплит-систем имеют только один контур, но по мере того, как блок HAVC становится больше, доступны двухконтурные блоки. Для двухконтурных систем потребуется в два раза больше трубопроводов, чем для одноконтурной установки HVAC. От внутреннего блока к наружному блоку идут две линии всасывания и две линии жидкости. Благодаря двойным контурам увеличивается возможность управления производительностью в дополнение к резервному или резервному контуру на случай выхода из строя компрессора. Каждый контур имеет свой собственный компрессор.

Катушка DX также может быть установлена ​​в одноконтурном или двухконтурном исполнении. Хладагент может проходить через змеевик, используя один или два пути. Если вы используете двухконтурный конденсатор, у вас будет двухконтурный внутренний змеевик. Возможно иметь одноконтурный конденсатор и двухконтурный змеевик DX.

Изоляция трубопроводов хладагента

Именно здесь большинство рассмотренных нами установок не соответствуют нормам и требованиям. Правильное применение изоляции важно для поддержания исправной работы сплит-системы HVAC. Если изоляция применена плохо или если используется неправильная изоляция, то произойдет ПОТЕРЯ пропускной способности системы. Это означает, что количество установленных тонн кондиционера будет меньше этого. Смотрите наше видео «Изоляция хладагента», чтобы узнать о правильной установке и типе изоляции, используемой при монтаже трубопровода хладагента.

Дренаж конденсата

Охлаждающие змеевики удаляют влагу из поступающего воздуха, и эта влага конденсируется на змеевике испарителя. Вода стекает по змеевику и собирается в дренажном поддоне, который находится под охлаждающим змеевиком. В дренажном поддоне должен быть какой-то способ сливать это накопление конденсата. Трубопровод идет от дренажного поддона к утвержденному приемному устройству, которым может быть напольная раковина или наконечник обычной раковины.

Сливной трубопровод должен иметь наклон, чтобы избежать переполнения дренажного поддона. Если угол наклона трубопровода не соответствует требованиям местных норм, необходимо добавить насос для отвода конденсата. Насос для конденсата поднимет уровень воды в трубопроводе так, чтобы он соответствовал требуемому уклону, или перекачает непосредственно к приемнику. Смотрите наше видео «Трубопровод слива конденсата».

Элементы управления

Элементы управления в большинстве сплит-систем очень просты, особенно в домашних сплит-системах. Термостат вызывает нагрев или охлаждение, и система инициирует запуск. Для систем с более чем одним контуром, если первый контур не может удовлетворить потребность, открывается электромагнитный клапан второго контура, добавляя системе дополнительную охлаждающую способность. Печатная плата для управления обычно монтируется в наружном блоке с проводкой управления, соединяющей внутренний блок с наружным блоком.

Добавление системы контроля или подключения к системе управления зданием (BMS) — это вариант, обычно реализуемый на коммерческих объектах. Это позволяет инженеру-строителю или управляющей компании осуществлять полный контроль, используя графические интерфейсы, чтобы видеть, что происходит с каждой системой, подключенной к BMS.

В дополнение к управлению устройством в целом, система имеет элементы управления безопасностью, которые служат для защиты оборудования. Сюда могут входить переключатели высокого и низкого давления для предотвращения избыточного и минимального уровней давления соответственно. Имеются предохранительные устройства для защиты оборудования от слишком сильного электричества или чрезмерных температур.

Преимущества и недостатки сплит-системы HVAC

Одним из самых больших преимуществ является то, что они поставляются в виде упакованного блока, уже спроектированного производителем с соответствующими наружными и внутренними блоками.

Сплит-системы являются менее инвазивными для проектов реконструкции, поскольку позволяют прокладывать в помещении меньшие трубопроводы хладагента вместо более крупных воздуховодов. Это выгодно, когда внутреннее пространство находится на несколько этажей ниже крыши, поскольку не требуются вертикальные шахты воздуховодов, как в случае с блоком на крыше.

Наружные блоки сплит-системы весят меньше, чем цельный блок в упаковке.

Сплит-системы требуют меньших отверстий в конструкции для прохождения трубопровода хладагента от наружного блока к внутреннему блоку, в отличие от воздуховодов.

Наружные блоки сплит-системы меньше, чем блоки на крыше, поэтому их легче спрятать. Это может быть важно, когда в здании есть большие световые люки или проблемы с соблюдением правил прямой видимости.

Сплит-системы обычно стоят дороже в новых строительных проектах, потому что они требуют нескольких точек подключения для электрических труб и трубопроводов хладагента для соединения наружной и внутренней секций вместе.

Сплит-системы потребуют определенного метода подачи необходимого вентиляционного воздуха в каждое помещение или внутренний фанкойл в соответствии с ASHRAE 61.2

Как работают кондиционеры сплит-системы HVAC

Что такое мини-сплит-система кондиционирования?

В каждом доме для комфорта нужна система охлаждения. Приятно зайти в прохладный дом в знойный летний день. Но какой тип кондиционера может помочь вам лучше спать по ночам и, что более важно, снизить расходы на электроэнергию? Идеальным решением может стать мини-сплит-система переменного тока. Наше основное руководство по мини-сплит-системам переменного тока поможет вам узнать все, что вам нужно знать, чтобы сделать правильный выбор.

Что такое мини-сплит-система?

Мини-сплит-кондиционеры представляют собой энергосберегающие системы охлаждения с двумя основными блоками: компрессором снаружи дома и приточно-вытяжной установкой внутри. Причина, по которой они называются мини-сплитами, заключается в том, что змеевики компрессора и хладагента «разделены» между внутренней и внешней частью дома. Узкий трубопровод соединяет внутренние воздухообрабатывающие агрегаты и наружный компрессор, циркулирующий хладагент, который извлекает тепло из дома, значительно снижая внутреннюю температуру.

Преимущества мини-сплит-систем

Все больше домовладельцев выбирают зональное охлаждение из-за его удобства. Мини-сплит-блок предназначен для охлаждения одной комнаты или помещения. Вы можете связать несколько различных внутренних блоков в сеть, создав систему зонального охлаждения, которая позволит вам индивидуально настроить каждую зону. С мини-сплитом вы всегда сможете поддерживать в спальне, гостиной или кухне ту температуру, которую вы любите.

Мини-сплит-системы и их бесканальное охлаждение бесшумны, энергоэффективны и удобны. Это может сэкономить вам много денег на счетах за электроэнергию, улучшить качество воздуха в вашем доме и даже помочь вам лучше спать по ночам. Компании также могут извлечь выгоду из выбора бесканальных кондиционеров, поскольку бесканальные системы выпускаются в широком диапазоне мощностей и цен с решениями для охлаждения для небольших розничных магазинов, уютных кафе, крупных автосалонов, огромных заводов и многих других предприятий. Наша команда обладает опытом и профессиональной квалификацией для больших и сложных макетов.

Мини-сплит-системы или центральные кондиционеры: что лучше?

Системы центрального кондиционирования и мини-сплит-системы хорошо справляются с охлаждением домов. С точки зрения производительности эти системы HVAC в равной степени справляются со своей задачей и обеспечивают надежное охлаждение.

Самая большая разница между этими двумя вариантами кондиционирования воздуха заключается в том, что мини-сплит-системы не имеют воздуховодов. Для системы кондиционирования воздуховоды занимают больше места и стоят дороже при установке. Они могут потребовать дополнительного ухода.

Другая причина важности воздуховодов заключается в том, что они тратят много энергии. В среднем системы кондиционирования теряют около 30% энергии из-за воздуховодов, и даже больше, если ваши воздуховоды расположены на чердаке. Это означает, что если вы обычно тратите 400 долларов в год на кондиционирование воздуха, вы можете сэкономить 120 долларов, выбрав вместо этого мини-сплит.

Каковы преимущества и недостатки мини-сплитов?

Устройства без воздуховодов обладают многими преимуществами, но имеют и некоторые недостатки. Для многих плюсы значительно перевешивают минусы, но мы позволим вам судить об этом самостоятельно:

Плюсы мини-сплит-системы

Установка . В целом, установка бесканальной системы кондиционирования намного проще, чем установка центральный воздушный блок. В отличие от блоков HVAC, которым требуются обширные воздуховоды, проводка и вентиляционные отверстия, для мини-сплит обычно требуется только сделать небольшое отверстие во внешней стене дома для прокладки медных трубок хладагента, коммуникационного провода и дренажной линии.

Зональное охлаждение – Мини-сплит-системы дают вам беспрецедентный контроль над охлаждением в вашем доме (или офисе). Каждый внутренний блок работает как отдельная зона. Имея несколько настенных или потолочных блоков, можно создать систему охлаждения с тремя, четырьмя, пятью и более зонами. Каждый из них может иметь свои собственные настройки температуры.

Энергосбережение — Если вам нужна максимальная энергоэффективность, вам нужен мини-сплит. Разница в энергопотреблении особенно заметна по сравнению со старыми системами кондиционирования. Блоки без воздуховодов работают с компрессором с переменной скоростью, работающим в диапазоне от 30% до 100% производительности. Таким образом, система легко адаптируется к изменениям температуры в течение дня. У более старых блоков HVAC есть только настройки ВЫКЛ и ВКЛ, поэтому они работают на 100%, даже когда это бесполезно.

Качество воздуха в помещении – Все мини-сплит-системы оснащены фильтрами тонкой очистки для удаления пыли и других загрязнений. Некоторые системы также предназначены для нейтрализации запахов, уничтожения пылевых клещей или даже для подавления бактерий и вирусов. Если у кого-то в вашей семье есть аллергия, вы можете рассмотреть этот тип расширенной фильтрации.

Тишина и покой . Если вы пытаетесь выбрать между мини-сплит-системой и оконным кондиционером, по уровню шума нет равных. Уровень шума обычных оконных кондиционеров составляет около 50–80 децибел. Причина, по которой этот тип кондиционера относительно громкий, заключается в том, что компрессор находится внутри комнаты. С другой стороны, мини-сплит-система держит компрессор далеко, снаружи. Некоторые мини-сплиты производят внутри всего 25 дБ, как если бы листья дули на ветру. Другими словами, вы, вероятно, даже не заметите, когда устройство работает.

Минусы мини-сплита

Начальная цена — Мини-сплит часто стоит дороже в обмен на большую долгосрочную экономию. Один внутренний блок не обойдется вам слишком дорого, но он все же дороже оконного кондиционера. Если вы хотите установить несколько зон по всему дому, вам может потребоваться инвестировать больше, чем цена центрального кондиционера. Конечно, общая стоимость зависит от планировки вашего дома и от того, установлены ли в вашем доме воздуховоды или нет. . Когда вы добавите стоимость установки воздуховодов, блоки HVAC для всего дома станут дороже. Добавьте стоимость энергопотребления, и ваш новый мини-сплит сэкономит вам деньги.

Внешний вид — Некоторым людям не нравится внешний вид настенных мини-сплит. Внутренние блоки нельзя накрывать или снимать, поэтому они могут мешать оформлению вашего интерьера. По крайней мере, этого опасаются многие домовладельцы. По правде говоря, многие люди забывают, что мини-сплит даже существует. Тем не менее, вам не нужно устанавливать настенную систему. Существуют потолочные консоли, напольные системы и сверхузкие блоки. Они менее заметны и так же энергоэффективны, как настенные блоки.



Итог: подходит ли мини-сплит-кондиционер для дома или бизнеса?

Чтобы решить, нужен ли вам мини-сплит, обратите внимание на такие факторы, как ваш образ жизни, дом и текущая система охлаждения.
