Размеры биметаллических радиаторов отопления — Лучшее отопление



Размеры алюминиевых радиаторов отопления различных марок и моделей

Из алюминия сегодня делают массу полезных вещей. Вот и радиаторы из сплава этого металла уже прижились в наших домах – красивые, легкие, быстро нагревающиеся. Однако, при выборе данных отопительных приборов необходимо знать и грамотно подобрать размеры алюминиевых радиаторов отопления. Давайте-ка разберемся, какие размеры бывают и как их правильно подобрать.

Что нужно знать о размерах радиаторов и на что они влияют

Первым важным размером является расстояние между осями. Чаще всего встречаются в продаже алюминиевые радиаторы, имеющие расстояние между верхним и нижним коллектором 35 или 50 см.

Есть и модели, у которых это показатель – 80, 70, 60, 40 и 20 см.

По длине алюминиевые радиаторы имеют практически не ограниченные размеры. Чем длиннее радиатор, тем выше его мощность. Для достижения нужного уровня мощности берут определенное количество секций. Общая длинна радиатора зависит от необходимой мощности, размеров секции алюминиевых радиаторов отопления и их мощности.

Чтобы состыковать радиатор с трубами отопительной системы, используют комплект для монтажа.

• 1. Кронштейны (2 или 4 штуки) для навешивания радиатора на стену.
• 2. Специальный кран для стравливания лишнего воздуха (кран Маевского).
• 3. Ключ для крана
• 4. Радиаторные проходные пробки, имеющие диаметр в 3/4 или 1/2. Они могут быть левого или правого типа.
• 5. Радиаторные заглушки (глухие пробки).
• 6. иногда еще дюбеля для крепления кронштейнов.

Монтажный комплект для алюминиевых радиаторов.

По типу изготовления радиатор из алюминиевого сплава может быть литым или экструзионным.

1. Литье делает прибор более прочным и надежным. В этом случае секции представляют из себя отлитые целиком отдельные детали, которые собираются в один радиатор. Нижняя часть батареи приваривается в самом конце.

2. Применение экструзионного оборудования предполагает продавливание нагретого сплава алюминия через металлическую пластину с отверстиями – фильеру. Это позволяет получить алюминиевый длинный профиль нужной формы. После остывания его надо порубить на отрезки, соответствующие размерам радиатора. Затем приваривают верхнюю и нижнюю части. В этом случае регулировать радиатор по длинне не представляется возможным, секции из него не отнять не прибавить. В продаже встречаются они редко но все же они есть.

Размеры алюминиевых радиаторов различных фирм-изготовителей и их моделей

Ниже в таблицах приведен как размер секции алюминиевого радиатора, так и размеры радиаторов в сборе.

Алюминиевые радиаторы ROVALL

Данная фирма, входящая в состав концерна Sira Group, делает алюминиевые батареи с расстоянием между коллекторами 50, 20 и 35 см. В комплект для их монтажа (который приобретается отдельно) должны входить переходники, заглушки, ниппели с прокладками (для соединения секций), кронштейны для настенного монтажа и кран Маевского.

• Предельное рабочее давление – 20 бар.
• Давление при испытании прибора – 37,5 бар.
• Предел температуры воды – 110 °С.

Характеристики Rovall Alux 200 – расстояние между осями 200 мм:

Размеры алюминиевых радиаторов отопления и их секций

Общеизвестно, что размеры алюминиевых радиаторов отопления влияют на их характеристики. Рассмотрим это более подробно, чтобы оптимально подобрать радиаторы для своего помещения.

Источник: srbu.ru



Размеры биметаллических радиаторов отопления: способы расчета количества секций

Размеры биметаллических радиаторов – важная характеристика, влияющая на качество обогрева помещения.

Каких размеров выпускают батареи для отопления?

Имеют ли они стандартные значения или отличны у каждого производителя?

Размеры биметаллических радиаторов отопления

Габариты биметаллических радиаторов описываются следующими основными параметрами: монтажной высотой, глубиной и шириной.

Высота и глубина зависят от размеров секции, а ширина – от их количества.

Высота батарей зависит от расстояния между вертикальными каналами. Оно имеет стандартные значения для радиаторов всех производителей – 200, 350 и 500 мм.

Расстояние между вертикальными каналами – отрезок между центрами входных и выходных отверстий. Конечная высота, а также глубина и ширина радиаторов различны (см. табл. 1).

Межосевое расстояние у большинства производителей указывается в названии модели. Но монтажная высота отличается и указывается в спецификации к радиатору.

Ширина радиатора зависит от количества секций. Так, для 8 секционного радиатора параметр имеет значение 640 мм, для 10 секционного – 800 мм и для 12-секционного – 960 мм (значения для батарей с шириной секции 80 мм).

Расчет количества секций радиатора

Тепловая мощность радиаторной секции зависит от ее габаритных размеров. При расстоянии между вертикальными осями в 350 мм параметр колеблется в диапазоне 0,12-0,14 кВт, при расстоянии 500 мм – в диапазоне 0,16-0,19 кВт. Согласно требованиям СНиП для средней полосы на 1 кв. метров площади необходима тепловая мощность не менее 0,1 кВт.

Учитывая данное требование, используется формула для расчета количества секций:

где S — площадь отапливаемого помещения, Q — тепловая мощность 1-ой секции и N — требуемое количество секций.

Например, в помещение площадью 15 м 2 планируется устанавливать радиаторы с секциями тепловой мощности 140 Вт. Подставив значения в формулу, получаем:

N=15 м 2 *100/140 Вт=10,71.

Округление осуществляется в большую сторону. Учитывая стандартные формы, необходимо устанавливать биметаллический 12-секционный радиатор.

Более точный расчет получают путем определения количества секций не на площадь комнаты, а ее объем. Согласно требованиям СНиП для обогрева одного кубического метра помещения требуется тепловая мощность в 41 Вт. Учитывая данные нормы, получают:

где V – объем отапливаемого помещения, Q – тепловая мощность 1-ой секции, N – требуемое число секций.

Например, расчет для помещения все той же площадью 15 м 2 и высотой потолков 2,4 метра. Подставив значения в формулу, получаем:

N=36 м 3 *41/140 Вт=10,54.

Увеличение вновь осуществляется в большую сторону: необходим радиатор с 12 секциями.

Выбор ширины биметаллического радиатора для частного дома отличается от квартирного. При расчете учитывается коэффициенты теплопроводности каждого материала, используемого при строительстве кровли, стен и пола.

При выборе размеров следует учитывать требования СНиП по монтажу батарей:

• расстояние от верхнего края до подоконника должно быть не менее 10 см;
• расстояние от нижнего края до пола должно быть 8-12 см.

Для качественного обогрева помещения необходимо уделить внимание выбору размеров биметаллических радиаторов. Габариты батарей каждого производителя имеют незначительные различия, что учитывают при покупке. Правильный расчет позволит

избежать ошибок.

Размеры биметаллических радиаторов отопления: как правильно рассчитать?

Размеры биметаллических радиаторов отопления и расчет количества секций.

Источник: holodine.net



Биметаллические радиаторы — характеристики, выбор, применение

Если вы читали нашу статью о характеристиках алюминиевых радиаторов, то, наверное, помните, что при всех своих положительных качествах эти приборы обладают рядом существенных недостатков, которые не позволяют полноценно использовать их в городских квартирах. Сейчас мы поговорим об их биметаллических аналогах, которые помогут преодолеть все технические ограничения при установке в многоэтажных жилых домах, подключенных к коммунальным сетям отопления.

Устройство биметаллических радиаторов

Биметаллический радиатор внешне выглядит так же, как и алюминиевый. Это и понятно: его внешний корпус сделан из того же металла и покрашен такой же краской. Отличить его можно только по весу – тут уже сказывается внутреннее строение прибора, внутри которого находятся стальные вставки, защищающие алюминий от прямого контакта с теплоносителем. Именно благодаря им секции батареи не подвергаются разрушительному действию различных примесей, которые переносятся вместе с теплоносителем в коммунальной сети. Кроме того, сталь гораздо более устойчива к действию кислот и щелочей, которыми также богаты городские системы отопления и не вступает во взаимодействие с медными трубами и теплообменниками.

Устройство биметаллического радиатора на примере изделия компании Rifar

Применение стального сердечника для прохождения теплоносителя обеспечивает и другие полезные характеристики биметаллических радиаторов:

• Прочность. Предельное давление, которое может выдержать корпус биметаллического радиатора, – 30-40 атмосфер. Такому прибору не страшны никакие гидроудары;
• Экономичность. Сужение каналов подачи теплоносителя позволяет добиться оптимального сочетания расхода энергоресурсов на обогрев и тепловой инертности радиатора;
• Долговечность. Устойчивость стальных внутренних полостей к коррозии и разрушению позволяет производителям устанавливать длительный срок службы на свои изделия – в среднем до 20 лет.

Если добавить сюда плюсы, перешедшие от алюминиевых моделей, такие как высокая теплоотдача, элегантный внешний вид и компактные размеры, можно определенно сказать, что биметаллические радиаторы являются лучшим выбором для отопления городской квартиры на сегодняшний день.

Для выбора биметаллического радиатора большое значение имеют его габаритные размеры. Обычно приборы отопления устанавливаются под окном, для того чтобы создать тепловую завесу холодному воздуху, проходящему через остекление. Радиатор должен поместиться в имеющуюся нишу и обеспечить необходимые характеристики по теплоотдаче.

Размеры радиаторов отопления по высоте имеют стандартные значения. Выпускаются приборы с межосевым расстоянием 200, 350 и 500 мм. Обычно эти цифры содержатся в наименовании модели.

Размеры секции радиатора

Однако следует иметь в виду, что межосевое расстояние – это не полная высота корпуса, а только лишь длина отрезка между центрами входного и выходного коллекторов. Реальную высоту устройства можно получить, прибавив к межосевому расстоянию 80 мм.

Так, например, радиатор с маркировкой 350 займет примерно 430 мм, а 500-я модель – примерно 580 мм.

Необходимо иметь в виду, что технические нормы предусматривают расстояние не менее 100 мм от корпуса прибора до подоконника и не менее 60 мм от корпуса до пола.

Ширина батареи зависит от количества секций, которое определяется расчетным путем. Об этом мы поговорим в следующем разделе.

Расчет радиатора

Определение количества секций для всех типов радиаторов проводится одинаково.

Технические требования к отоплению домов в средней полосе России определяют мощность, необходимую для обогрева 1 м 2 площади, равной примерно 1 кВт.

Для каждой батареи производитель обычно указывает значение мощности одной секции. Иногда этот параметр называется немного по-другому – теплоотдача секции. Зная мощность, количество секций можно вычислить по формуле:

где N — искомое количество, S — площадь помещения, Q – мощность одной секции.

Стандартная ширина секции большинства моделей биметаллических радиаторов равна 80 мм, теплоотдача обычной 500-миллиметровой секции – около 180 Вт. Таким образом, если наша комната, например, имеет площадь 20 м 2 , то для ее отопления понадобится 12 секций, а ширина такого радиатора составит около 1 м.

Конструктивные особенности

Как мы уже говорили, отличие биметаллического радиатора от алюминиевого состоит в том, что по его внутренней поверхности проложены стальные вкладки, защищающие материал корпуса от коррозии.

Стальные вкладки могут устанавливаться в разных частях радиатора:

• Различные типоразмеры радиаторов из биметалла

В простых моделях стальная сердцевина присутствует только в вертикальных каналах.

Это так называемые полу- или псевдобиметаллические радиаторы, их характеристики хотя и превосходят алюминиевые аналоги, но степень защиты корпуса и прочность у них все же недостаточна;

Емкость секции и присоединительные размеры

Благодаря наличию стальных вставок внутри биметаллического радиатора, емкость секции у него еще меньше, чем у алюминиевого. С одной стороны, это хорошо, и мы уже отмечали, чем лучше небольшие размеры секции – это снижение необходимого количества теплоносителя и тепловой инертности, а в результате – комфорт в управлении и экономия энергии. Но не надо забывать, что слишком узкие каналы могут засоряться мусором и шламом, которые неизбежно присутствуют в современных отопительных сетях.

Ширина канала зависит от толщины стенок стальной вкладки. Чем толще стенки, тем лучше характеристики прочности и долговечности радиатора, но тем уже каналы для теплоносителя.

Хороший биметаллический радиатор имеет стальные вставки толщиной со стенку водопроводной трубы.

При этом емкость секции зависит от межосевого расстояния:

• Для батареи с расстоянием 200 мм – 0,1-0,16 л;
• Для 350-мм батарей — 0,15-0,2 л;
• Для 500-мм – 0,2-0,3 л.

Как мы видим, объем теплоносителя у таких радиаторов действительно небольшой. Например, популярный 10-секционный нагреватель RIFAR высотой 350 мм вмещает всего 1,6 л. При этом он способен обогреть площадь до 14 м 2 , а его ширина – 80 см. Правда, весить он будет 14 кг. Это как раз и говорит о том, что радиатор биметаллический – обычно они тяжелее алюминиевых в 1,5-2 раза.

Большинство биметаллических радиаторов продается по одной секции. Это удобно, т. к. можно купить ровно столько секций, сколько нужно, чтобы обеспечить требуемую мощность. Каждая секция имеет два входных и два выходных отверстия внутренним диаметром ¾ или 1 дюйм в зависимости от модели. Для удобства сборки два из них имеют правую резьбу, а два – левую.

Рекомендации по выбору биметаллического радиатора

Устанавливать биметаллический радиатор имеет смысл только в городскую квартиру. Если у вас частный дом и собственный котел отопления, лучше купить алюминиевую батарею.

При выборе биметаллического радиатора с нужной теплоотдачей рекомендуется принимать во внимание следующие характеристики:

1. Рабочее давление. Оно обычно не превышает 15 атмосфер. Радиатор должен выдерживать такую нагрузку;
2. Мощность. Необходимо рассчитать количество секций по приведенной выше методике;
3. Размеры. Ширина радиатора определяется количеством секций, а высота – межосевым расстоянием. Для стандартных подоконников высотой 80 см подойдет 500-я модель, если же она не помещается – нужно брать 350-ю модификацию;
4. Толщина стальных вкладок. Убедитесь в том, что она не слишком маленькая. Косвенным показателем толщины вкладок является вес прибора;
5. Цена. Обычно биметаллические радиаторы стоят как минимум на 15-20% дороже алюминиевых.

Если вы все сделаете правильно и выберете подходящий радиатор, тепло в вашем доме не будет в дефиците даже в сильные морозы.

Биметаллические радиаторы отопления — технические характеристики: размеры, мощность, теплоотдача

Устройство, характеристики, преимущества и особенности выбора биметаллического радиатора.

Источник: all-for-teplo.ru



Все о биметаллических радиаторах

Среди разных видов батарей биметаллические радиаторы занимают особое место. Сочетание положительных характеристик двух металлов – алюминия и стали – позволяет добиться выдающихся показателей прочности и теплоотдачи. Рассмотрим устройство и особенности этих приборов и познакомимся с правилами выбора и подключения биметаллических батарей.

Устройство и свойства биметаллического радиатора

Биметаллические радиаторы имеют комбинированную структуру – их внутренняя часть, контактирующая с теплоносителем, изготовлена из стали; внешняя часть, отвечающая за качество теплоотдачи, выполнена из алюминия. Такое распределение материалов позволяет по максимуму использовать положительные качества обоих металлов, нейтрализуя их недостатки.

От алюминия биметаллические радиаторы отопления получили:

• высокую теплоинертность;
• отличную теплоотдачу;
• быструю реакцию на регулирование температуры батареи.

Сердечник из стали наделил батареи следующими характеристиками:

• устойчивостью к перепадам давления и гидроударам;
• стойкостью к электрохимическим воздействиям;
• нетребовательностью к качеству теплоносителя;
• долговечностью.

В отличие от алюминиевых радиаторов, биметаллические батареи прекрасно переносят условия централизованных систем отопления.

Помимо этих достоинств, можно упомянуть следующие положительные характеристики батарей из биметалла:

• высокий порог предельного давления – 30–40 атмосфер;
• большая мощность при небольших габаритах;
• экономичность, обусловленная небольшим сечением каналов;
• удобство конструкции, позволяющей быстро снимать отдельные секции прибора для ремонта;
• легко рассчитываемое количество секций, необходимых для качественного прогревания помещения.
• продолжительный срок службы – до 25 лет;
• современный и привлекательный внешний вид.

Всеми этими преимуществами обладают биметаллические радиаторы бренда STOUT. Отопительные приборы производятся на крупнейшем российском заводе «РИФАР», адаптированы специально для условий эксплуатации в нашей стране. Каждое изделие проходит строжайший контроль на всех этапах технологического процесса производства. Радиатор дважды опрессовывается повышенным давлением – первый раз до покраски, второй раз – после. Это гарантирует 100%-ную надежность каждого прибора.

Доступное количество секций – от 4 до 14, эффективная работа с теплоносителем до 135 °С, выдерживают давление до 100 атмосфер. Продуманная логистическая система, сотрудничество с надежными поставщиками и партнерами, а также гарантия и страховка напрямую от производителя делают бренд STOUT лучшим выбором.

Совет: поскольку внешне биметаллический секционный радиатор практически неотличим от алюминиевого, понять, какой радиатор перед вами, можно в первую очередь по весу. Биметаллический прибор со стальным сердечником значительно тяжелее алюминиевого аналога.

Возможные проблемы при эксплуатации

Приборы из биметалла имеют большое количество достоинств. Какие же из их особенностей можно отнести к недостаткам?

1. Несмотря на возможность использования биметаллических батарей в системе с любым теплоносителем, низкое качество последнего отрицательно сказывается на продолжительности срока службы прибора.
2. Разный коэффициент расширения у металлов, присутствующих в конструкции батареи, может со временем привести к нестабильности теплоотдачи, снижению прочности прибора.
3. Использование в системе теплоносителя низкого качества может приводить к засорению каналов, появлению коррозии, ухудшению теплоотдачи.

Конструктивные особенности

Биметаллические батареи могут иметь две разновидности конструкции.

• Более дешевые модели отличаются наличием стальной сердцевины только в вертикальных каналах. Такие радиаторы иногда называют полубиметаллическими. Несмотря на то, что по своим характеристикам они значительно превосходят алюминиевые приборы, они все же не обладают достаточной прочностью, присущей полноценным биметаллическим батареям.
• Настоящие биметаллические отопительные приборы имеют цельный каркас из стали, в процессе производства заливаемый под давлением сплавом алюминия.

Отдельно можно упомянуть медно-алюминиевые радиаторы, которые по своим характеристикам превосходят все существующие виды батарей. Они обладают прекрасной стойкостью к коррозии, имеют превосходную теплоотдачу и продолжительный срок эксплуатации, но высокая стоимость не позволила им получить широкое распространение.

Размеры батарей

Габариты прибора имеют значение, поскольку при необходимых параметрах мощности он должен поместиться в нише под окном. Какие размеры могут иметь биметаллические батареи?

Биметаллические радиаторы отопления характеризуются стандартными размерами высоты. Прибор имеет маркировку, которая обозначает межосевое расстояние прибора – 200, 350 или 500 мм.

Важно! При выборе радиатора необходимо учитывать, что межосевое расстояние – это промежуток между входным и выходным отверстиями батареи, которое не соответствует всей высоте корпуса. Чтобы узнать реальную высоту прибора, нужно прибавить 80 мм к значению межосевого расстояния.

Полная высота прибора с разной маркировкой:

• маркировка 200 – реальная высота 280 мм;
• 350 – высота прибора 430 мм;
• 500 – высота 580 мм.

Ширина прибора отопления будет зависеть от количества секций, которое рассчитывается исходя из параметров помещения и мощности отдельной секции.

Внимание! Подбирая размер радиатора, не забывайте о том, в соответствии с техническими нормами прибор должен быть установлен на расстоянии не менее 10 см от подоконника и 6 см от пола.

Расчет количества секций биметаллических батарей

Сколько секций радиатора из биметалла могут полноценно обогреть помещение? Расчет биметаллических радиаторов требует знания двух параметров:

• сколько квадратных метров занимает площадь помещения;
• мощность одной секции прибора.

Согласно строительным нормам для обогрева 1 квадратного метра жилой площади требуется примерно 100 Вт мощности. Для того чтобы узнать общую мощность, необходимую для обогрева помещения, значение площади умножается на 100. Полученный результат делится на мощность секции выбранного радиатора.

Узнаем, сколько секций прибора понадобится для комнаты площадью 25 кв. м. при использовании биметаллического прибора, мощность одной секции которого равна 170 Вт.

1. 25 х 100 = 2500 Вт – требуемая мощность.
2. 2500 : 170 =14,7 – округляем до 15 – получаем необходимое количество секций.

Учитывая тот факт, то параметры системы могут меняться из-за износа оборудования или засоров, можно добавить 20% запаса. Большее количество секций может понадобиться для обогрева угловой квартиры, помещения с большим количеством окон, высокими потолками. Для регионов с суровым климатом требуемое количество секций будет больше в 1,5–2 раза.

Важно! Поскольку батареи, имеющие количество секций, превышающее 10, прогреваются недостаточно эффективно, желательно установить несколько радиаторов с меньшим количеством секций.

На что обратить внимание при выборе

Выясним, какие характеристики биметаллического радиатора нужно изучить при покупке.

1. Рабочее давление. Биметаллический секционный радиатор должен выдерживать постоянную нагрузку в 15 атмосфер, для централизованной системы отопления лучше выбирать прибор с максимальным значением рабочего давления.
2. Номинальная мощность секции – нужна для расчета их количества.
3. Размеры. Для стандартных подоконников высотой 80 см подойдет модель с межосевым расстоянием 500 мм.
4. Толщина вкладок из стали. Чем толще стенки, тем прочнее прибор и тем дольше он прослужит.
5. Цена. Биметаллические радиаторы стоят не менее чем на 20% дороже алюминиевых. Если цена ниже, скорее всего, это «полубиметалл» низкого качества.

Установка радиаторов

Какие трубы лучше всего подходят для биметаллических батарей? Опытные мастера советуют сочетать биметаллические радиаторы отопления с армированными полипропиленовыми трубами. Допускается использование стальных и металлопластиковых труб на цанговых соединениях, однако в этом случае нужно быть готовым к протечкам и засорам. В силу своей надежности оптимальным способом соединения при подключении является метод точечной сварки.

Традиционно принято размещать радиатор под окном строго по центру. Это позволяет прибору создавать тепловую завесу, создающую препятствие для проникновения холодных потоков воздуха сквозь окно.

Какие могут быть варианты подключения биметаллического радиатора?

• Боковое или одностороннее подключение имеет максимальную эффективность, но только при небольшом количестве секций (до 12 штук). При большем числе секций отдаленный от подающей трубы участок будет плохо прогреваться.

• Нижнее подключение менее эффективно с точки зрения отдачи тепла, применяется только в случае специфической конфигурации системы.

• Диагональное подключение применяется для радиаторов с 12 и более секциями и позволяет добиться равномерного прогрева прибора.

Перед подключением на каждую биметаллическую батарею должен быть установлен клапан для спуска воздуха или кран Маевского, а также переходники для соединения с трубами.

Порядок подключения радиатора:

1. После демонтажа старого оборудования с помощью строительного уровня производится разметка под установку нового прибора, высверливаются отверстия для кронштейнов.
2. Кронштейны крепятся к стене с помощью дюбелей и цементного раствора.
3. Батарея соединяется с подводящими коммуникациями, в месте соединения размещается кран или термостат.

Важно! Поскольку биметаллический секционный радиатор имеет узкие внутренние каналы, которые очень легко забиваются мусором из отопительной системы, до подключения перед каждой батареей нужно обязательно установить фильтр грубой очистки.

Биметаллические радиаторы

Биметаллические радиаторы: устройство, правила выбора и подключения. Положительные и отрицательные характеристики. Расчет количества секций батарей.

Источник: mr-build.ru



Размеры батарей отопления и их особенности

Радиатор отопления – это отопительный прибор, в народе привычно именуемый «батарея». Отопительные приборы передают доставленное к ним по трубам тепло в помещения, которые нуждаются в обогреве. Радиаторы отопления изготавливаются из различных материалов, вследствие чего имеют разную теплопроводность и способность выдерживать внутреннее давление.

Содержание

Виды радиаторов отопления в зависимости от материала изготовления.

Алюминиевые радиаторы отличаются хорошей теплопроводностью и теплоотдачей. Приятный внешний вид, легкость, способность выдерживать высокое рабочее давление – это плюсы. Минус: алюминий, вступая в реакцию с водой, выделяет водород, который накапливается в радиаторе. На первых порах необходимо ежедневно спускать с теплоносителей скопившийся газ, иначе система отопления не будет функционировать.

Стальные радиаторы отопления выпускаются двух видов: панельные, секционные и трубчатые. Панельные радиаторы недороги, неприхотливы, конструкция их проста. Трубчатые радиаторы обладают очень высокой теплоотдачей и длительным сроком службы (до 25 лет). Над их созданием трудятся дизайнеры, что позволяет отнести этот вид стальных радиаторов к классу премиум. Секционные представляют собой конструкцию из нескольких секций связанных между собой с помощью точечной сварки. Это значительно увеличивает срок эксплуатации и позволяет выдерживать перепады давления.

Стальной панельный радиатор

Мучаетесь вопросом о покупке водонагревателя, но не можете выбрать марку? Читайте в нашей статье, какой водонагреватель аристон купить.

Читайте интересную статью, как подключить алюминиевые радиаторы отопления тут.

Что необходимо знать о размерах батарей отопления?

Радиаторы отопления выпускают разного размера, что позволяет подобрать для их установки оптимальное место в помещении.

• Стандартная высота.
• Низкие радиаторы отопления.
• Высокие радиаторы отопления.

Длина радиатора зависит от количества секций.

Размеры чугунных радиаторов отопления

• Стандартные размеры чугунных радиаторов отопления: длина секции 93 мм, глубина – 140 мм, высота 588 мм.
• Низкие радиаторы отопления размеры: высота 388 мм, остальные параметры те же.
• Высокие чугунные батареи отопления: высота от 661 до 954 мм, длина секции 76 мм, глубина — 203 мм.

Чугунные радиаторы отопления способны служить до 50 лет без замены

Размеры алюминиевых радиаторов отопления

• Стандартные размеры алюминиевых радиаторов отопления : высота 575-585 мм, длина секции – 80 мм, глубина – 80-100 мм.
• Низкие: высота от 200 до 400 мм, длина секции от 40 мм, глубина до 180 мм.
• Высокие: высота 590 мм, глубина 95 мм, длина секции 80 мм.

Алюминиевые радиаторы отличаются хорошей теплоотдачей

Размеры биметаллических радиаторов отопления

• Стандартные размеры биметаллических радиаторов отопления: высота 550 – 580 мм, длина секции 80-82 мм, глубина 75-100 мм.
• Низкие: высота 30 -500 мм, длина секции 80 мм, глубина – 95 мм.
• Высокие: высота 880 мм, длина секции 80 мм, глубина – 95 мм.

Биметаллические радиаторы собрали в себе все самые лучшие качества стальных и алюминиевых радиаторов

Размеры стальных радиаторов отопления

• Стандартные размеры секционных трубчатых радиаторов: высота 600 мм, длина радиатора 400-3000 мм.
• Низкие: высота 400-500 мм, длина радиатора 400- 3000 мм
• Высокие: высота 700- 900 мм, длина та же.

Стальные радиаторы чаще всего используются при системах индивидуального отопления

Мощность и размер

От размера отопительного прибора зависит его мощность. Средняя отопительная мощность секции чугунного радиатора стандартной высоты составляет 160 Вт, тогда как мощность секции алюминиевых и биметаллических радиаторов отопления – 200 Вт. Поэтому для качественного обогрева помещения размер приобретаемого чугунного радиатора должен быть больше, чем размер соответствующих по параметрам радиаторов из алюминия и биметаллических. Рассчитать мощность радиатора отопления для вашего помещения можно следующим образом. Для начала нужно узнать объем помещения. Для этого ширину умножаем на длину и на высоту. Длина – 5м, ширина- 3 м, высота -2,5. 5*3*2,5=37.5 куб.м Для обогрева 1 куб.м в стандартной постройке расходуется 41 Вт тепловой мощности. Для обогрева комнаты объемом 37,5 куб.м потребуется 37.5*41=1537,5 Вт, т.е. приблизительно 1600 Вт. На случай экстремальных холодов, при расчёте полученную мощность лучше увеличить на 15-20%. 1600+20%= 1920Вт = 1,92 кВт Зная мощность отопительного прибора, рассчитаем количество секций радиаторов стандартного размера. Мощность секции чугунного радиатора 160 Вт. 1920:160 =11,25 т.е. 12 секций. Мощность секции алюминиевого радиатора 180Вт 1920:180=10,6 т.е. 11 секций. Мощность секции биметаллического радиатора 200 Вт 1920 :200=9,6 т.е. 10 секций. Мощность секции стального радиатора 140 Вт 1800:140 =13,7 т. е. примерно 14 секций.

Выбор габаритов батарей отопления

Габариты радиаторов отопления выбирают исходя из вырабатываемой ими тепловой мощности. Если радиаторы отопления помещать, как рекомендуется, под окнами, следует учитывать следующие особенности:

• расстояние от подоконника до верха радиатора не должно быть меньше 100 мм;
• расстояние от пола до радиатора – не менее 60 мм.

Длина радиатора отопления должна быть больше ширины окна на 55 — 75%.

Жизнь непредсказуема, а водонагреватель необходим. Если вопрос о покупке стал на первый план, то читайте, где солнечный водонагреватель купить.

Как сэкономить на отоплении расскажет статья «отопление на солнечных батареях: цена, удобство, монтаж». Читаем здесь.

Выбирая размер радиаторов для дома, помните, что расчёт тепловой мощности следует производить исходя не из объема помещения в целом, и учитывая объем каждой комнаты в отдельности. Так, если у вас несколько комнат, подсчитайте объем каждой их них, и вычислите, сколько радиаторов требуется для обогрева спальни, сколько – для кухни, сколько – для зала, для ванной, отдельно заострив внимание на размеры радиаторов отопления. Следует учитывать, что при использовании экрана для радиатора или декоративной решетки, должен быть произведен перерасчёт мощности радиатора в большую сторону. Допускается установка дополнительных радиаторов вдоль глухих стен в угловых комнатах, что предотвращает промерзание стен и защищает от сырости.

Определяем идеальные размеры батарей отопления для квартиры и дачи

При выборе радиаторов отопления, следует учитывать материал изготовления батарей,мощность, и конечно же, размеры батарей отопления. Как правильно рассчитать эти

Источник: prootoplenie.com



Расчет секций — алюминиевые радиаторы и биметаллические батареи

Биметаллические секционные радиаторы

Многие потребители очень осторожно относятся к отопительным приборам, предпочитая использовать проверенные варианты и просто игнорируя новинки. Кого-то останавливает отрицательный опыт. Однако в большинстве негативных ситуаций виноваты сами потребители. Неспециалист плохо разбирается в технических особенностях приборов, поэтому возникают ошибки в эксплуатации. Например, если неправильно произведен расчет секций алюминиевых радиаторов или биметаллических батарей, отопительный прибор просто не справится с поставленной задачей.

И таких нюансов много. Давайте обозначим основные моменты использования новинок и раскроем особенности их применения.

Содержание

1. Алюминиевые и биметаллические радиаторы — особенности эксплуатации
2. Особенности эксплуатации и расчет мощности
3. Обобщение по теме

Алюминиевые и биметаллические радиаторы — особенности эксплуатации

Сегодня на рынке отопительных приборов представлен большой ассортимент подобной продукции. Европейские производители пришли на отечественный рынок с интересными новинками. Но они не учли особенности наших отопительных систем. В Европе функционируют совсем иные стандарты, действуют другие правила. Алюминиевые радиаторы, обладающие прекрасными техническими и эстетическими характеристиками, там пользуются большой популярностью.

Их устанавливают только в автономных системах, и они функционируют даже в многоквартирных домах. Каждый подъезд отапливает отдельный котел, за расходом энергии и качеством теплоносителя ревностно следит управляющая компания. Именно она обеспечивает соблюдение технических условий эксплуатации отопительных приборов.

Алюминий — очень легкий, прочный и надежный металл, обладающий высокой теплоотдачей. Для сравнения — одна стандартная алюминиевая секция выделяет тепла в 4 раза больше, чем чугунный радиатор. При этом для ее обогрева требуется вдвое меньший объем теплоносителя. Для экономной Европы это важный показатель. Но чтобы радиатор смог функционировать длительное время и отработал заявленный производителями гарантийный срок, необходимо соблюсти некоторые важные условия.

Самое главное требование — высокое качество теплоносителя. Его рН должен быть равен 6,5-7 единицам. Это показатель обычной нейтральной воды. Любые дополнительные действия — хлорирование, создание щелочной среды — приводят к тому, что алюминий, вступая в реакцию с обозначенными соединениями, начинает разрушаться и вымываться. В результате «внутренности» батареи становятся похожими на пористую губку. Металл теряет свою упругость, и любой гидротолчок сможет разорвать такой радиатор.

Доподлинно известно, что вся вода в Центральной части России имеет щелочную основу. Для человека питьевая вода с таким составом безопасна, но для алюминиевых радиаторов она вредна. Положение усугубляется износом тепловых магистралей. Вода, проходя по ним, смешивается с мусором и грязью, ржавчиной и особыми химическими добавками, которые специально добавляют в теплоноситель. Такое качество воды способно погубить любой алюминиевый радиатор, поэтому специалисты не рекомендуют использовать его для подключения к центральным отопительным системам.

Биметаллические радиаторы, казалось бы, должны стать неплохим компромиссом. Производители учли особенности эксплуатации отопительных приборов в условиях российского теплоснабжения. Они использовали для изготовления новинки уникальные технологии, объединившие лучшие технические характеристики стали и алюминия. Основа новых радиаторов изготовлена из стали, а ребра батареи, отвечающие за эффективный обогрев, из алюминия.

Новые приборы стали более прочными и надежными. Они рассчитаны на рабочее давление в 25 атмосфер, и удалось вдвое увеличить показатели давления разрыва. Биметаллические радиаторы практически лишены недостатков алюминиевых, но есть одно единственное «но». Стальная основа «боится» кислородной среды. Ведь кислород провоцирует возникновение коррозии. Поэтому успешно эксплуатировать биметаллические радиаторы в многоквартирных домах, отапливаемых при помощи ТЭЦ, тоже не удастся.

Особенности эксплуатации и расчет мощности

Расчет секций алюминиевых радиаторов

Алюминиевые и биметаллические радиаторы — высокотехнологичные продукты, в производстве которых задействованы уникальные технологии. Обработка сырья, литье и покраска достигли качественно нового уровня.

Но чтобы отопительные приборы успешно функционировали, к ним есть ряд требований:

При эксплуатации обозначенных приборов нельзя допускать их контакта с медными деталями. Алюминий и медь имеют разнополярно заряженные атомы, которые, вступая во взаимодействие друг с другом, запускают механизмы развития электрохимической коррозии. Поэтому медные детали желательно заменить на бронзовые или латунные.
Обязательно нужно сразу установить автоматические воздуховоды. Если этого не сделать, то в первые недели придется вручную стравливать кислород.

Обратите внимание! Крайне нежелательно устанавливать медные теплообменники. В процессе продолжительного использования песок, содержащийся в теплоносителе, погубит их.

Особенности эксплуатации батарей

Важно произвести грамотный расчет секций биметаллических радиаторов и алюминиевых батарей. Это ответственная операция, от успешной реализации которой зависит степень комфорта в холодное время года. Тратить лишние деньги никому не хочется, поэтому дадим вполне понятную и простую инструкцию, помогающую вывести нужную формулу. Характерной особенностью описываемых приборов отопления является наличие канала с большим проходным сечением. Если учесть, что теплоотдача алюминиевых и биметаллических радиаторов на 12% выше чугунных, то понятно, что их секций понадобится гораздо меньше.

Как же произвести расчет количества секций биметаллических радиаторов и алюминиевых батарей и выбрать прибор необходимой мощности? Для ее определения учитывают только площадь отапливаемого помещения. Формула вычислений довольно проста — на один квадратный метр жилой площади при высоте потолков 2,7 метров необходимо 100 Ватт.

Количество секций батареи вычисляют следующим образом — площадь обогреваемого помещения умножают на сто и делят на мощность одной секции радиатора (этот показатель обязательно указан в техническом паспорте прибора). В качестве примера приведем расчет биметаллических радиаторов отопления, которые необходимо установить в жилую комнату площадью 30 кв.м. При этом мощность стандартной секции возьмем равной 200 Ватт.

Отопительные приборы

30 умножаем на 100, делим на 200 и получаем 15 секций. Для обогрева обозначенного помещения необходимо приобрести биметаллический радиатор с пятнадцатью секциями. Специалисты рекомендуют для верности выбрать радиатор с 20% запасом, поэтому окончательный вариант — 18 секций.

Как видите, калькулятор расчета радиаторов отопления довольно прост, но только для тех, кто знает о приведенной формуле. Рассчитать количество отопительных приборов тоже просто. В помещении площадью менее 25 кв. м можно устанавливать один радиатор. А там, где показатели выше, для создания равномерных конвекционных потоков лучше установить две секции.

Обобщение по теме

Очень часто у потребителей создается ошибочное отрицательное мнение о новинках, которые появляются на рынке отопительных приборов. А все потому, что при их использовании не всегда соблюдаются правила эксплуатации. Специалисты рекомендуют перед покупкой радиаторов более внимательно изучать технический паспорт каждого изделия, учитывать особенности условий функционирования отопительной системы и производить правильный расчет секций батарей.

Читайте далее:

Как рассчитать биметаллические радиаторы отопления для квартиры.  Расчет биметаллических радиаторов

В данный момент заявку на расчет отопления Вы сможете отправить на
Email: [email protected]

Необходимые данные для проведения расчета:

Кол-во кв/м. Количество этажей в доме Ваш этаж Угловая квартира? (Да/Нет) Вид радиаторов отопления (Биметалл, Алюминий, Чугун, Вакуумный, Стальной — конвектор, др.) Модель дома (монолитный/панельный/кирпичный/блочный/др..) Наличие балкона и утеплен ли он? Высота подоконников Высота потолков Кол-во комнат (подкрепить планом или схемой квартиры во вложении для наглядности)

Кол-во окон (подкрепить планом или схемой квартиры во вложении для наглядности) Самая низкая температура в зимнее время +- 10 C Наличие навесного потолка (Да/Нет) Ваше ФИО Ваш телефон (для уточнения возможных деталей при расчетах, укажите удобное для Вас время звонка по Москве)

Расчет производится в течении 1-2 дней, т. к. загрузка наших инженеров очень большая!

Результаты расчета и советы по построению отопления отправляются в ответ на запрос, на Ваш Email!

Расчет мы производим совершенно бесплатно! В замен просим рассказать о нас Вашим друзьям в социальных сетях!

Спасибо!

Получить профессиональный расчет радиаторов отопления БЕСПЛАТНО!

Отправить заявку для расчета радиаторов отопления профессионалами, расчет абсолютно БЕСПЛАТНЫЙ!

От вас требуется сообщить параметры вашей квартиры:

• Кол-во кв/м.
• Количество этажей в доме
• Ваш этаж
• Угловая квартира? (Да/Нет)

ОТПРАВИТЬ ЗАЯВКУ

Расчет биметаллических радиаторов отопления сегодня является очень важной задачей, как для простого хозяина своего дома или квартиры, так и для профессионального монтажника и сантехника! Расчет секций биметаллического радиатора нашим онлайн калькулятором позволяет без труда определить нужное количество секций для отопления нужного помещения. благодаря качественным входном данным, правильно заполненным дополнительным и основным параметрам, Вы сможете произвести расчет количества секций биметаллических радиаторов в течении 10-15 секунд!

Биметаллические радиаторы очень популярны из-за своей теплоотдачи и надежности, они также имеют небольшой вес, что делает их монтаж очень удобным и комфортным. Надежность этого вида радиаторов заключается в том, что он состоит из стального каркаса, который в свою очередь имеет алюминиевую шкуру, что придает отличную теплоотдачу.

Биметаллические радиаторы отопления расчет которых станет приятным занятием с нашим онлайн калькулятором!

Этот материал больше предназначен для тех, кто решил своими руками сделать отопление в собственном жилье и ему необходимо произвести расчет отопителей по их мощности на ту или иную комнату, с учётом температуры в помещении.

Безусловно, такие расчеты будут разными для разных климатических зон, степени утепления здания и толщины стеклопакетов в окнах, но всё это слишком сложно и мы постараемся в простой форме объяснить, как можно самостоятельно провести такие вычисления.

Упор в наших расчетах будет делаться на биметаллические радиаторы, как самые востребованные для автономных систем отопления, а кроме всего прочего мы покажем вам видео в этой статье.

Тепловая мощность радиаторов

Некоторые особенности отопления

• При монтаже автономного отопления инструкция позволяет монтировать как однотрубный, так и двухтрубный контур , но при этом будет изменяться схема подключения, а это может повлиять на мощность отопительных приборов, поэтому, давайте выясним, что представляют собой оба эти варианта.
• Начнём с однотрубной системы и здесь мы видим, что теплоноситель движется по толстой трубе, от которой отходят более тонкие, через которые вода под попадает в отопитель и возвращается обратно.
  Цена такого устройства меньше, так как приходится греть меньшее количество воды, но при этом есть серьёзная проблема – с каждой батареей теплоноситель становится всё холоднее и холоднее, поэтому, в таких случаях рекомендуется обходиться тремя-четырьмя радиаторами и не более того, так как они в порядке отдаления теряют свою мощность.
• Совсем по-другому обстоят дела с двухтрубной системой – здесь, конечно, придётся греть гораздо больше воды, зато она, поступая в радиаторы по трубе подачи, не теряет своей температуры, так как охлаждённый теплоноситель сбрасывается в трубу возврата. На таких контурах расчёты мощности радиаторов разного типа будут наиболее точными.

Наиболее эффективное место размещение радиатора — под окном

Примечание. Для того чтобы в комнате создавался наиболее постоянный микроклимат, там не должно происходить утечек тёплого воздуха – это тоже поможет наиболее точно рассчитать необходимую мощность отопителей.
Так, радиаторы следует устанавливать под окном, как на фото вверху – потоки горячего воздуха будут подниматься вверх и создавать «штору» от проникновения холодного воздуха, исходящего от стекла.

Сколько нужно радиаторов на одну комнату

Бренд	маркировка	Расстояние между осями	Параметры В/Ш/Г (мм)	Рабочее давление максимум (бар)	Тепловая мощность секции (Вт)	Объём секции (л)	Масса (кг)	Макс. ᶷC	Срок гарантии	Производитель
Global	STYLE 350	350	425/80/80	35	125	0,16	1,56	110	10	Италия
	STYLE 500	500	575/80/80	35	168	0,2	1,97	110	10	Италия
	STYLE PLUS 350	350	425/80/95	35	140	0,17	1,5	110	10	Италия
	STYLE PLUS 500	500	575/80/95	35	185	0,19	1,94	110	10	Италия
Tenrad	TENRAD 350	350	400/80/77	24	120	0,22	1,22	120	10	Германия
	TENRAD 500	500	550/80/77	24	161	0,15	1,45	120	10	Германия
Алтермо	АЛТЕРМО ЛРБ	500	575/82/80	18	169	0,15	2,5	130	5	Украина
	АЛТЕРМО РИО	500	570/82/60	18	166	0,15	2,0	130	5	Украина
Grandini	GRANDINI 350	350	430/80/82	16	130	0,26	1,55	120	5	Китай
	GRANDINI 500	500	530/80/80	16	167	0,38	1,85	120	5	Китай

Таблица мощности биметаллических радиаторов отопления в зависимости от бренда

Примечание. Следует отметить, что металл, из которого сделан радиатор не имеет абсолютно никакого значения при расчетах мощности отопительных приборов на то или иное помещение.
Дело в том, что производитель всегда указывает в сопроводительных документах номинальную мощность одной секции или всего прибора, если он панельный.

Теперь давайте попробуем рассчитать мощность отопительных по площади помещения, и для примера будем использовать комнату с периметром 4,55×6,5м по формуле S*100/P, но здесь сразу следует сказать, что данные вычисления действительны, если высота потолков не превышает 2,7м.

Итак, S (площадь) комнаты у нас получится 4,5*6,5=29,25м2, а за мощность 1 секции биметаллического радиатора (P) возьмём GLOBAL STYLE 500 185 Вт, а цифра 100 – это количество ватт, нужное на м2 для Москвы и Московской области.

Так как комната у нас достаточно большая и нам нужно будет узнать количество секций (K), значит, Kколичество секций=S*100/P=29,25*100/185=15,81 или 16 секций – это один большой или два средних радиатора.

Теперь давайте рассчитаем необходимое количество секций того же производителя и с такой же мощностью для комнаты с такой же площадью, но с потолками, высота которых более 2,7м и за расчетную единицу можно взять высоту 3м.

Следовательно, нам нужно в первую очередь вычислить значение V – кубатуру помещения, это V=4,5*6,5*3=88,5м3. Для той же Москвы и Московской области на один кубометр помещения нужно выработать 41 Вт тепловой энергии.

Значит, общая мощность, которая нужна для комнаты будет Pобщая=V*41=88,5*41=3628,5 Вт. Значит, если мощность одной секции биметаллического радиатора GLOBAL STYLE 500 185 Вт, то 3628,5/185=19,6 или 20 секций – это, конечно, уже два радиатора, так как один получится слишком громоздким.

Но эти вычисления имеют силу лишь в том случае, если здание имеет должное утепление и в комнате отсутствуют сквозняки.

Заключение

Вы можете узнать, какие нормы потребления тепловой энергии в вашем регионе на квадратный метр и на кубический метр, а затем подставить эти значения в вышеприведенные формулы. Но точно также вы можете воспользоваться нормами, приведенными в данном случае – они подойдут практически для всех регионов Российской Федерации.

Система отопления включает в себя много различных элементов. Все они важны для нормального функционирования, в том числе и радиаторы. Сегодня для отопления частных домов и квартир используют различные батареи (именно так в народе принято называть радиаторы). Они могут быть изготовлены из чугуна, алюминия или быть биметаллическими. Но чтобы в доме было тепло, важно правильно рассчитать количество необходимых секций в радиаторе. Именно об этом и пойдет речь в данной статье. А конкретно, будет дан примерный расчет количества секций биметаллического радиатора.

Простой способ расчета при замене старых батарей

Если вы решили сделать замену старого чугунного радиатора отопления, то можно использовать простой способ и сделать расчет необходимого количества секций батареи. Для этого необходимо учитывать некоторые факторы . А именно:

• теплоотдача у биметаллических и чугунных радиаторов немного отличается. Если у первого это значение равно 200 Вт на одну секцию, то у второго – 180 Вт.
• как грела старая батарея. Если ее работа вас устраивала, то это хорошо. Если нет, то можно увеличить количество секций.
• через определенное время радиатор отопления станет греть немного хуже. Это связано с засорением внутренних полостей устройства.

Как правило, при замене чугунного радиатора отопления на биметаллический количество секций батареи не изменяют. Конечно, если работа старой батарее вас устраивала. Если тепла не хватало, то можно увеличить количество секций.

Расчет исходя из габаритов помещения

Другое дело, когда монтаж системы отопления производится в новом доме. В этом случае опираться на предыдущий опыт эксплуатации радиаторов отопления нет возможности. Тут требуется более точный расчет , исходя из габаритов помещения.

Такие расчеты можно сделать, опираясь на:

Существует ряд санитарных норм, согласно которым на каждый квадратный метр площади помещения должно приходиться определенная мощность отопительных приборов. Эти нормативы можно легко найти через интернет. Так, для средней полосы нашей страны мощность на один квадратный метр должна быть минимум 100 Вт. Исходя из этого, легко сделать нужные расчеты.

Например, если взять площадь комнаты в 12 квадратных метров (три на четыре), то мощность отопительных приборов должна составлять 1200 Вт (12 кв.м. * 100 Вт). Делим это значение на мощность одной секции биметаллического радиатора (200 Вт при температуре теплоносителя 90 градусов) получаем 6 секций.

Чтобы получить более точные расчеты, можно использовать метод, который опирается на объем отапливаемого помещения. В этом случае данные также берутся из санитарных норм. Так, для средней полосы на один кубический метр необходимо иметь 41 Вт мощности отопительных приборов.

Если взять ту же площадь что и в предыдущем примере, то при высоте потолка в 2,7 метра получим объем всего помещения 32,4 кубических метров (20 кв.м. * 2,7 метра). Тогда мощность радиаторов должна быть 32,4 * 41 = 1328,4 Вт . Если разделить на тепловую мощность одной биметаллической секции, то получим 6,64. Значит, для отопления желательно установить 7-ми секционный радиатор.

Как видно, используя метод расчета по объему комнаты можно получить более точные данные о количестве секций биметаллического (да и любого другого) радиатора отопления. Но и в этом случае не принимается в расчет наличие окон в помещении и некоторые другие факторы. Для уточнения необходимо использовать поправочные коэффициенты.

Определяем поправочные коэффициенты

Делая расчет необходимого количества секций биметаллического радиатора, недостаточно знать площадь или объем помещения. Тут важны многие факторы: состояние стен, наличия по соседству неотапливаемых помещений, температура подаваемого теплоносителя (от этого будет зависеть тепловая мощность каждой секции) и т.д.

Чтобы в комнате, было, тепло стоит учитывать еще и некоторые поправочные коэффициенты . А именно:

Еще один поправочный коэффициент относится к частным домам . В таких строениях имеется холодное чердачное помещение, и все стены выходят на улицу. Значит, и мощность отопительных приборов должна быть больше. Так, для частных домов при расчете количества секций биметаллического радиатора применяется поправочный коэффициент 1,5.

Расчет необходимого количества секций на биметаллическом радиаторе зависит от многих факторов. Это и объем помещения, и наличие окон, и многое другое. Например, если стены частного дома утеплены хорошо, то и потерь тепла будет мало. А значит, и радиаторы можно устанавливать с меньшей длиной и мощностью. Также количество секций может зависеть от самих людей, которые проживают в жилище. Если они любят много тепла, то и отопительные приборы устанавливают мощнее.

Если вы решили полностью сменить батареи в вашем доме и собираетесь обеспечить действительно тёплую обстановку зимой, вам нужно научиться правильно рассчитывать количество секций биметаллического радиатора. Любые ошибки в выборе корректного размера и количества батарей в конечном итоге могут привести к тому, что в комнате постоянно будет холод или же, наоборот, жара.

В частности стоит отметить несколько преимуществ таких радиаторов.

1. Долговечность. Стоит сказать о том, что на самом деле максимальная долговечность биметаллических радиаторов еще не установлена, так как ни одно устройство еще не проработало полный срок, однако большинством производителей предоставляется гарантия на такое оборудование около 20 лет.
2. Мощность. Только некоторые алюминиевые устройства могут предоставить столько же тепла, сколько кВт в биметаллическом радиаторе. Расчёт таких устройств за счет этого является более простым.
3. Дизайн. Биметаллические батареи без труда смогут вписаться в абсолютно любой интерьер, за счёт чего они и получили такое широкое распространение.

Всё это сделало относительно молодые биметаллические радиаторы наиболее популярным вариантом отопления.

Однако, как известно, единственным недостатком данного варианта отопления является стоимость биметаллических радиаторов , потому что они на порядок дороже своих аналогов. Именно поэтому важно знать, как рассчитать количество секций. Биметаллические радиаторы должны устанавливаться в нужном количестве, чтобы не переплачивать за лишнее оборудование.

Как рассчитать количество секций биметаллических радиаторов отопления

Вполне естественно, что наиболее эффективно и оптимально рассчитать количество секций могут эксперты, которые имеют большой опыт работы в данной области, поэтому лучше всего воспользоваться услугами специалистов. Профессиональный расчёт количества секций биметаллических радиаторов отопления является максимально точным и предоставляет возможность для того, чтобы оптимально определить, какое количество устройств нужно использовать не только лишь в каждой отдельной комнате, но еще и в любых типах объектов.

Профессиональный способ расчёта учитывает огромнейшее количество различных параметров, среди которых:

• материал, который использовался для возведения здания, а также толщина стен;
• тип окон, которые монтировались в данную комнату;
• общие климатические условия;
• присутствует ли отопление в помещении непосредственно над рассматриваемым;
• сколько присутствует внешних стен;
• площадь помещения;
• высота потолков.

Всё это позволяет добиться максимальной точности проводимых расчетов.

Расчёт биметаллических радиаторов для 1 м 2 самостоятельно

Если же вы хотите провести полностью самостоятельный расчёт того, какое точное количество секций является вам необходимым, то в таком случае есть достаточно простой и доступный метод, который позволяет провести расчёт.

Сначала вам следует определиться с тем, какие вы собираетесь купить биметаллические радиаторы отопления. Расчёт по площади позволит вам в дальнейшем определиться с их числом.

Первоначально подбирается норматив, указывающий на необходимую тепловую мощность, которую требует каждый м 2 . Таким образом, нужно первоначально правильно определить количество Вт, которое потребуется для того, чтобы обогреть 1 м 2 в вашей комнате при стандартной высоте потолков.

Для комнат с единственным окном и только одной наружной стеной может потребоваться около 100 Вт, чтобы обеспечить нормальный обогрев каждого м 2 .

Если в комнате присутствует единственное окно, но уже сразу две стены выходят наружу (к примеру, комната угловая), то в таком случае для того, чтобы обеспечить нормальный обогрев каждого м 2 необходимо будет устанавливать радиаторы с мощностью 120 Вт. Всё это также достоверно исключительно тогда, когда в комнате будет присутствовать потолок с высотой до 2.7м;

Если комната отличается полностью стандартной высотой потолков, однако в то же время имеет 2 окна и 2 наружных стены, то в таком случае необходимо будет около 130 Вт для того, чтобы отапливать каждый ее м 2 .

Биметаллические радиаторы отопления: видео

Расчёт мощности радиаторов для всей комнаты

Умножая такие значения на полную площадь вашей комнаты, вы можете рассчитать, сколько именно вам нужно кВт тепла от устанавливаемого радиатора отопления.

Измерить площадь достаточно просто — ширина комнаты умножается на её длину. Стоит отметить, что если ваше помещение отличается достаточно сложным периметром, то в таком случае можно провести также более грубые измерения, но погрешность всегда должна трактоваться в большую сторону.

Также следует определиться с высотой каждой секции биметаллического радиатора, чтобы он подходил под место его установки. При этом, если у вас присутствуют высокие потолки или же увеличенная площадь окна, то в таком случае вам следует также умножить полученное вами значение на поправочный коэффициент, чтобы понять, в каком количестве устанавливать биметаллические радиаторы. Сколько секций биметаллического радиатора нужно, таким образом, посчитаем несколько иначе.

Для того, чтобы определиться с тем, какое количество секций радиатора нужно для вас, надо мощность, которая в соответствии с проведёнными расчётами требуется для отопления вашей комнаты, разделить на мощность, которую имеют секции той модели, которая пришлась вам по вкусу. Зачастую мощность секции в обязательном порядке указывается в паспорте каждого устройства, поэтому узнать ее не составляет никакого труда узнать, сколько кВт в биметаллическом радиаторе. В крайнем случае, можно посмотреть мощность в интернете.

Как уже известно, мощность, требуемая для нормального подогрева каждого м 2 , составляет приблизительно 100-120 Вт. Для того, чтобы определиться с мощностью батареи для вашего помещения, вы можете умножить его площадь на 100, а потом разделить на мощность, которую имеет каждая секция выбранной вами биметаллической батареи. Полученное число и будет нужным вам количеством секций радиатора.

Отдельно следует сказать о том, что определенные модели современных радиаторов могут иметь такое количество секций, которое кратно двум, а некоторые устройства не предоставляют возможности регулировки и имеют строго фиксированное количество секций.

В такой ситуации вам следует выбирать батарею с наиболее приближённым числом секций, однако обязательно их количество должно быть больше расчётного, потому что лучше сделать помещение немного более тёплым, чем всю зиму подмерзать.

30*100/200 = 15.

То есть, для обогрева такого помещения необходимо установить радиатор с 15 секциями. Использование данной формулы является актуальным для обычных помещений, имеющих высоту потолков не более трёх метров, а также только один дверной проём, окно и стену, выходящую наружу здания. В том случае, если расчёт количества биметаллических радиаторов отопления ведётся для нестандартных помещений, то есть тех, которые находятся на торце или же в углу здания, необходимо будет умножить полученное число на коэффициент .

Другими словами, если бы рассматриваемая в вышеуказанном примере комната имела 2 наружные стены и 2 окна, необходимо было бы производить дальнейший расчёт как 15*1.2=18. То есть в данной ситуации потребовалось бы уже установить три радиатора, каждый из которых имеет по 6 секций.

Сколько секций радиаторов отопления нужно в зависимости от объёма помещения

Для примера можно взять стандартную комнату, имеющую площадь 20 м 2 и высоту потолков 2.7 м. Таким образом, объём такого помещения будет составлять 20*2.7=54, то есть объем комнаты будет равен 54 м 3 . Для нормального обогрева такого помещения необходимо будет обеспечить 54*40=2160 Вт, то есть если, опять же, взять в пример радиатор с мощностью 200 Вт, то потребуется 2160/200=10.8. Другими словами, для нормального обогрева такого помещения вам необходимо будет установить 11 секций данного радиатора.

Стоит отметить тот факт, что большинство компаний, которыми осуществляется реализация радиаторов, предоставляют на своих сайтах достаточно удобные и простые калькуляторы. Все расчеты такими программами осуществляются полностью в автоматическом режиме, а на экран в конечном итоге выводится уже сравнительная характеристика и стоимость конкретного варианта батарей отопления.

Чтобы штатный режим отопления обеспечивал в комнатах квартиры температуру комфорта, под каждым подоконником должно быть достаточно радиаторных секций. Иногда, в угловых квартирах, они не помещаются под окном и располагаются вдоль стены.

Прежде чем заменить старые батареи, на стильные биметаллические приборы, рассчитайте их потребность, воспользовавшись известными методиками расчета.

Принцип и особенности работы биметаллического радиатора

Главное достоинство и причина популярности этих радиаторов в том, что они по прочности не уступают стальным трубам. Благодаря алюминиевому покрытию, они имеют:

• Отличный коэффициент теплопередачи;
• Долгий срок использования;
• Стильный внешний вид;
• Легкий вес;
• Наличие ниппелей для соединения секций, позволяет легко нарастить — уменьшить длину батарей, соответственно теплотехническим расчетам.

Методы расчета

Наиболее популярные производятся с использованием фактической площади и объема отапливаемой комнаты.

По площади

Расчет по площади наиболее прост, но позволяет определить количество секций, только в квартирах с высотой около 2,5 м. СНиП предусматривает нагрузку на метр в 100 Вт. Это норматив для средней полосы. На севере за 60 широтой, она может быть значительно выше.

Умножая площадь на 100, мы получаем мощность нормативного потребления тепла. Разделив ее на паспортную теплоотдачу ребра, получим число ребер для обогрева.

По объему

Расчет по объему используется там, где потолки выше 2,6 м. Согласно нормативам, для отопления м.куб. в зависимости от типа здания требуется:

• для панельного 41 Вт,
• для кирпичного 34 Вт.

Умножая площадь на высоту комнаты получаем расчетный объем в кубах.

Умножая количество кубов на норматив теплопотребления вашего дома, получаем мощность нормативного потребления тепла, которую используем аналогично п. 2.1.

Сколько секций биметаллического радиатора нужно на 1 м2

Еще один метод расчета. Он хоть и приближенный, но его с успехом используют слесаря сантехники, в случаях, когда расчет касается приборов большой суммарной мощности.

Практики утверждают, что в квартире со стандартной высотой, одна средней мощности обеспечивает теплом 1,8 метров площади. В этом случае достаточно знать только площадь комнаты. Поделив ее на 1,8, получаем необходимое количества ребер.

Параметры, которые нужно учитывать при подсчете

Приблизительные расчеты привлекают своей простотой, но не дают достоверной информации. В результате хозяин квартиры может замерзнуть, или переплатить за дорогостоящих радиаторов.

Точный расчет должен учитывать множество поправочных параметров :

• Состояние остекление;
• Количество наружных стен;
• Их теплоизоляцию;
• Тепловой режим верхнего помещения;
• Климатические характеристики региона и другие параметры.

Поправочные коэффициенты

Окончательная формула теплопотребления выглядит как произведение нормативного значения тепла — 100 вт/м.кв, на поправочные коэффициенты, учитывающие особенности теплопотребления комнаты:

• К1 учитывает конструкцию остекления. Принимается для спаренных деревянных переплетов 1,27. Окна с двойным стеклопакетом позволяют применять коэффициент 1,0. Значение для стеклопакета с тремя камерами — 0,85;
• К2 учитывает качество утепления стен и принимается для стен в два кирпича за единицу. При худшей степени изоляции принимается коэффициент 1,27. Дополнительная изоляция позволяет применять понижающий коэффициент 0,85;
• К3 отражает отношение площади окон к полу. Если процент остекления поставить в числителе, в знаменателе смотрите коэффициент теплопотребления 50/0,8, 40/0,9, 30/1,0, 20/1,1 и 10/1,2;
• К4 учитывает среднюю температуру наиболее холодной недели года. При -35 градусах это 1,5, при — 25 градусах — 1,3, при — 20 градусах — 1,1, при — 15 градусах — 0,9, а при — 10 градусах — 0,7.
• К5 дает поправку на количество наружных стен. При одной наружной стене в комнате он равен 1,1, а каждая следующая стена увеличивает его на 0,1;
• К6 позволяет учесть влияние теплового режима верхнего помещения. За единицу принимается холодный чердак, отапливаемый — 0,9. Если сверху находится жилой этаж — 0,8;
• К7 выражает зависимость от высоты комнаты. Стандартная — 2,5 м, принимается за единицу. Повышение высоты на пол-метра дает основание увеличить его на 0,05; при трех метрах — 1,05, три с половиной — 1,1, четыре метра — 1,15, четыре с половиной — 1,2.

Пример расчета — сколько секций нужно на комнату 18 м2

Вы живете в кирпичном доме, в средней полосе России, где самая холодная пятидневка имеет среднюю температуру минус 10 градусов. Живете на последнем этаже, где над вами неотапливаемый чердак, на окнах стоят двойные стеклопакеты, а отношение остекления к полу составляет 30 %. Причем квартира у вас угловая, а площадь комнаты — 18 м.кв.

Формула подсчета количества тепла будет выглядеть так :

100 Вт / на метр ×1,0 ×1,0 ×1,0 ×0,7 ×1,2 ×1,0 = 84 Вт/кв.м.

Умножаем что получилось на 18 метров и получаем 1512 Вт. Теперь разделим на тепловую мощность одного биметаллического ребра, которую мы принимает за 170 Вт (а вам следует уточнить ее у продавца). Вышло 8,89 ребер или 9 штук.

По аналогии с этим примером вы сможете рассчитать сколько секций необходимо для вашего помещения и не ошибиться при заказе.

Сколько секций биметаллических радиаторов необходимо на 1 м2? Расчет количества площади, 18 м2 и 20 м2, 12 м2 и 16 м2

Чаще всего биметаллические радиаторы приобретаются владельцами взамен чугунных батарей, которые по тем или иным причинам вышли из строя или пришли в негодность обогревать комнату. Чтобы данная модель радиаторов хорошо справлялась со своей задачей, необходимо ознакомиться с правилами расчета количества секций на все помещение.

Необходимые данные для подсчета

Верным решением будет обращение к опытным специалистам. Профессионалы могут достаточно точно и оперативно рассчитать количество биметаллических радиаторов. Такой расчет поможет определить, сколько секций понадобится не только на одну комнату, но и на всю комнату, а также на любой тип объекта.

Все специалисты принимают во внимание следующие данные для подсчета количества батарей:

• из какого материала построено здание;
• какая толщина стен в помещениях;
• тип окон, установка которых производилась в данном помещении;
• в каких климатических условиях находится здание;

• есть ли отопление в помещении, расположенном над помещением, где размещены радиаторы;
• сколько холодных стен в помещении;
• какова площадь расчетного помещения;
• какая высота стен.

Все эти данные позволяют сделать расчет максимально точным для установки биметаллических батарей.

Коэффициент тепловых потерь

Чтобы правильно сделать расчет, нужно сначала рассчитать, каковы будут теплопотери, а затем вычислить их коэффициент. Для точных данных нужно учесть одно неизвестное, то есть стену. Это касается в первую очередь угловых комнат. Например, в помещении представлены следующие параметры: высота два с половиной метра, ширина три метра, длина шесть метров.

Внешняя сторона здесь будет считаться объектом расчета, который можно произвести по следующей формуле: Ф = а * х, где:

• F — площадь стены;
• а — его длина;
• х — его высота.

Расчет ведется в метрах. По этим расчетам площадь стены будет равна семи с половиной квадратным метрам. После этого необходимо рассчитать теплопотери по формуле P=F*K.

Также умножить на разницу температур в помещении и на улице, где:

• P — площадь теплопотерь;
• F – площадь стены в квадратных метрах;
• К — коэффициент теплопроводности.

Для правильного расчета необходимо учитывать температуру. Если на улице температура около двадцати одного градуса, а в помещении восемнадцать градусов, то для расчета этого помещения нужно прибавить еще два градуса. К полученной цифре нужно добавить P окон и P дверей. Полученный результат необходимо разделить на число, обозначающее тепловую мощность одной секции. В результате нехитрых расчетов получится узнать, сколько нужно батарей для обогрева одной комнаты.

Однако все эти расчеты верны только для помещений со средними значениями теплоизоляции. Как известно, одинаковых пространств не бывает, поэтому для точного расчета необходимо учитывать поправочные коэффициенты. Их нужно умножить на результат, полученный при расчете по формуле. Коэффициент поправки для угловых комнат равен 1,3, а для помещений, расположенных в очень холодных местах – 1,6, для чердаков – 1,5.

Мощность аккумулятора

Для определения мощности одного радиатора необходимо рассчитать, сколько киловатт тепла потребуется от установленной системы отопления. Мощность, необходимая для обогрева каждого квадратного метра, составляет 100 Вт. Полученное число умножается на количество квадратных метров помещения. Затем цифра делится на мощность каждой отдельной секции современного радиатора. Некоторые модели аккумуляторов состоят из двух секций и более. Делая расчет, нужно подобрать радиатор, который имеет примерное количество секций к идеальному. Но все же он должен быть немного больше расчетного.

Это делается для того, чтобы в помещении было теплее и не замерзали в холодные дни.

Производители биметаллических радиаторов указывают их мощность для некоторых данных системы отопления. Поэтому, покупая любую модель, необходимо учитывать тепловое давление, которое характеризует, как нагревается теплоноситель, а также как он прогревает систему отопления. В технической документации часто указывается мощность одной секции на тепло голова шестьдесят градусов. Это соответствует температуре воды в радиаторе девяносто градусов. В тех домах, где помещения отапливаются чугунными батареями, это оправдано, а вот для новостроек, где все сделано современнее, температура воды в радиаторе вполне может быть ниже. Давление тепла в таких системах отопления может достигать пятидесяти градусов.

Расчет здесь также легко произвести. Необходимо мощность радиатора разделить на цифру, обозначающую тепловое давление. Число делится на число, указанное в документах. При этом эффективная мощность аккумуляторов будет несколько ниже.

Что нужно вставить во все формулы.

Народные методы

Для вычитания необходимого количества секций в устанавливаемом радиаторе можно использовать не одну формулу, а несколько. Поэтому необходимо оценить все варианты и выбрать тот, который подходит для получения более точных данных. Для этого нужно знать, что по нормам СНиП на 1 м² одна биметаллическая секция может обогреть один метр восемьдесят сантиметров площади. Чтобы рассчитать, сколько секций нужно на 16 м², нужно разделить эту цифру на 1,8 кв. В результате получается девять разделов. Однако этот способ достаточно примитивен и для более точного определения необходимо учитывать все вышеперечисленные данные.

Есть еще один простой способ самостоятельного расчета. Например, если брать маленькую комнату 12 м², то очень сильные батареи ни к чему. Можно взять, к примеру, теплоотдачу всего одной секции в двести ватт. Затем по формуле можно легко рассчитать их количество, необходимое для выбранного помещения. Чтобы получить нужную цифру, нужно 12 — это количество квадратов, умноженное на 100, мощность на квадратный метр и поделенная на 200 Вт. Это, как можно понять, и есть величина теплоотдачи на секцию. В результате расчетов получится число шесть, то есть ровно столько секций понадобится для обогрева комнаты в двенадцать квадратов.

Можно рассмотреть другой вариант квартиры площадью 20 м². Предположим, что мощность купленной секции радиатора составляет сто восемьдесят ватт. Тогда, подставив все имеющиеся значения в формулу, получим следующий результат: 20 надо умножить на 100 и разделить на 180 будет равно 11, значит, количество секций понадобится для обогрева этого помещения. Однако такие результаты действительно будут соответствовать тем помещениям, где потолки не выше трех метров, а климатические условия не очень суровые. А также не учитывались окна, то есть их количество, поэтому к конечному результату нужно добавить еще несколько секций, их количество будет зависеть от количества окон. То есть в комнате можно установить два радиатора, которых будет шесть секций. При таком расчете добавили еще одну секцию с учетом окон и дверей.

По объему

Чтобы расчет был более точным, нужно рассчитывать по объему, то есть учитывать три измерения в выбранном отапливаемом помещении. Все расчеты производятся практически одинаково, только за основу берутся данные мощности, рассчитанные на один кубический метр, который равен сорок одному ватту. Можно попробовать рассчитать количество секций биметаллической батареи для комнаты такой площади, как в рассмотренном выше варианте, и сравнить результаты. При этом высота потолков составит два метра семьдесят сантиметров, а квадратура комнаты – двенадцать квадратных метров. Затем нужно умножить три на четыре, а затем на два и на семь.

Результат будет: тридцать два и четыре метра кубических. Его нужно умножить на сорок один и получится одна тысяча триста двадцать восемь и четыре ватта. Такая мощность радиатора была бы идеальной для обогрева этой комнаты. Затем этот результат следует разделить на двести, то есть на количество ватт. Результат будет равен шести целых шестидесяти четырем сотым, значит, вам понадобится радиатор на семь секций. Как видите, результат расчета по объему намного точнее. В результате вам даже не нужно будет учитывать количество окон и дверей.

Также можно сравнить результаты расчетов в помещении площадью двадцать квадратных метров. Для этого нужно умножить двадцать на два и семь, получится пятьдесят четыре кубических метра – это объем помещения. Далее нужно умножить на сорок один и в результате получится две тысячи четыреста четырнадцать ватт. Если батарея имеет мощность двести ватт, то эту цифру следует разделить на результат. В итоге выйдет двенадцать и семь, а значит, для данного помещения необходимо такое количество секций, как и в предыдущем расчете, но этот вариант намного точнее.

По площади

Если рассматривать вариант по площади, то он будет не таким точным, как по объему. Для этого умножьте ширину и длину, и этот результат умножьте на мощность одной секции, то есть на сто ватт. Нужно разделить на число равное теплоотдаче одной секции, которая может быть разной. Для примера рассмотрим комнату площадью 18 м². Тепловая мощность аккумуляторной секции может быть принята за двести ватт. Затем нужно умножить три на шесть и снова на сто, а затем разделить на двести. В результате получится девять секций. Такой результат подходит для квартир, расположенных в средней полосе страны, то есть там, где температура зимой не будет превышать нормальную температуру.

Можно сказать, что расчет можно производить любым из рассмотренных способов. Однако самым точным и не таким долгим будет считаться расчет по объему. Ведь в других случаях нам придется учитывать другие параметры отдельно. Кроме того, результат не всегда получается таким точным, как хотелось бы. Чтобы с комфортом перезимовать, важно правильно рассчитать количество секций биметаллических радиаторов, чтобы даже в сильные морозы хозяева квартиры совсем не мерзли, а чувствовали себя комфортно и уютно.

Для этого достаточно следовать предложенной выше инструкции расчета и быть максимально внимательным во время работы.

О том, как сделать монтаж биометаллических радиаторов своими руками, смотрите в видео ниже.

Мощность одной секции биметаллического радиатора: расчет, правила выбора

Содержание статьи:

• Теплопередача и ее использование
• Размеры и вместимость секций
• Количество секций биметаллического радиатора
• Виды расчета мощности на одну секцию
• Условия эксплуатации биметаллического радиатора
• Повышение теплопередачи без затрат

Для организации отопления в частном доме можно использовать системы, отличающиеся типом теплообменников. Наиболее популярны биметаллические радиаторы, сочетающие в себе свойства нескольких видов. При выборе радиаторов нужно изучить их технические характеристики, чтобы правильно рассчитать мощность и количество секций, необходимых для обогрева помещения.

Теплопередача и ее использование

В биметаллических радиаторах теплоотдача 1 секции составляет 200 Вт или 850 калорий в пересчете на энергию

При изучении характеристик радиатора важно обратить внимание на теплоотдачу. В это понятие входит количество тепла, которое выделяется радиатором за определенный промежуток времени. Тепловой поток или мощность устройства измеряется в ваттах. Для биметаллических радиаторов этот показатель равен 200 Вт.

В технической документации теплоотдачу часто указывают в калориях за один час, которые по формуле можно перевести в ватты. 1 ватт равен 8590,8 калорий в час.

В результате работы батареи происходят три процесса. За счет этого выделяется тепло. Обогрев помещений осуществляется за счет:

• теплопередачи;
• конвекция;
• излучение.

Для работы любой модели отопительных приборов характерно использование всех процессов. Разница только в пропорциях.

Размеры и мощность секций

Радиаторы можно купить в готовом виде или собрать самостоятельно из отдельных секций

Популярность биметаллических радиаторов обусловлена ​​их компактностью. Благодаря стальным вставкам они выглядят аккуратнее чугунных. Чем меньше одна секция по размеру, тем меньше тепла потребуется для обогрева. Следовательно, использование данного типа аккумуляторов с точки зрения энергопотребления будет более экономичным. Но у очень узких труб есть минус. Они быстро забиваются мусором, перемещающимся по тепловым сетям. Лучше выбирать модели биметаллических радиаторов с тонкими стенками, как водопроводные трубы.

На параметры емкости аккумулятора влияет расстояние между осями. Теплоотдача зависит от мощности самого радиатора. Например, этот параметр для аккумулятора с межосевым расстоянием 20 см составляет от 0,1 до 0,16 литра.

Главной особенностью биметаллических радиаторов является малое количество теплоносителя. Но при этом теплового потока будет достаточно для максимально эффективного обогрева помещений. Например, прибор из десяти секций по 35 см может обогреть помещение площадью 14 квадратных метров, но при этом вмещает всего 1,6 литра.

Биметаллические батареи можно собрать самостоятельно в одну секцию или приобрести готовый радиатор нужного размера.

Количество секций биметаллического радиатора

Со временем ухудшается теплоотдача из-за засорения труб и радиаторов внутри

Сколько киловатт в одной секции алюминиевого радиатора или биметаллической батареи указано в техническом паспорте оборудование. Все расчеты должны производиться на основе этих данных. Если в документах нет информации о характеристиках, ее можно найти на официальном сайте производителя. Иногда используется среднее значение. Расчеты производятся отдельно для каждого помещения.

Для правильного расчета количества секций радиаторов из биметалла необходимо учитывать несколько факторов. Важно, сколько кВт в 1 секции биметаллического радиатора. Если планируется замена чугунных батарей на биметаллические радиаторы, нужно учитывать, что у биметалла более высокий уровень теплоотдачи, чем у чугуна. Поэтому размеры можно оставить как были. Но важно учитывать, что со временем качество отопления будет ухудшаться из-за засорения труб. Отложения будут образовываться из-за взаимодействия воды с металлом.

Рекомендуется заменить на такое же количество секций или взять запас в одну-две секции во избежание потери теплопередачи из-за засорения труб. Если радиаторы приобретаются для новой комнаты, необходимо делать расчет для каждой комнаты.

Виды расчета мощности одной секции

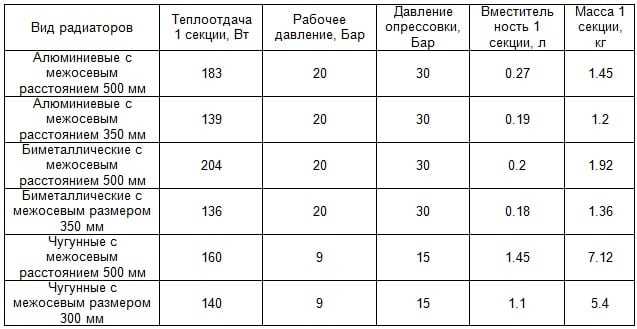

Средние значения мощности 1 секции радиаторов

Существует два метода расчета, благодаря которым можно определить мощность одной секции биметаллического радиатора.

Стандартный способ

Санитарные нормы определяют минимальный показатель теплоотдачи батарей для каждого региона отдельно. Для средней полосы России на квадратный метр должно приходиться не менее 100 Вт. Расчет по стандартной схеме следующий:

• берется площадь помещения, в которое производится установка;
• полученная цифра умножается на 100 Вт;
• результат необходимо разделить на теплоотдачу одной секции, эти данные можно найти в техническом паспорте отопительного оборудования.

Этот метод имеет свои недостатки. Его рекомендуется использовать только для помещений, в которых высота потолков не более трех метров. При расчете не учитываются материал стен, оконных конструкций и степень утепления.

Объемный метод

Формула расчета мощности радиатора для определенной площади помещения

Объемный метод позволяет получить точный расчет, что дает возможность более рационально подобрать нужное количество секций . Расчет мощности производится в кубических метрах. По нормам СНиП принято значение 41 Вт. Расчет производится следующим образом:

• вычисляется площадь помещения;
• полученный показатель умножается на высоту помещения, таким образом получается объем;
• определяется необходимая мощность для помещения – норма СНиП умножается на полученный объем;
• для расчета точного количества секций общая мощность делится на параметр для одной секции.

Результат будет отличаться от расчета стандартным способом. Объемный метод считается наиболее точным.

Условия эксплуатации биметаллического радиатора

Каждые 2-3 года рекомендуется промывка системы отопления

Для более эффективной работы биметаллических батарей рекомендуется:

• Перед установкой радиаторов заклеить стену светоотражающей пленкой. За счет этого удастся снизить теплопотери.
• Выключите радиаторы в правильной последовательности. Сначала должна быть отключена подающая линия, затем обратная. После этого вода сливается через запорный вентиль.
• Включить систему отопления, начиная с обратки, затем стравить воздух и запустить подающую часть.
• Установите фильтры так, чтобы грязь не попала в радиатор.
• Перед началом отопительного сезона очистите поверхность батарей теплой водой с моющими средствами. Не используйте кислоты и щелочи, а также средства с абразивными частицами.

Радиатор всегда должен быть заполнен охлаждающей жидкостью. Батарейки могут быть без него не более двух недель в году. Каждые два года секции следует промывать внутри под высоким давлением.

Увеличение теплоотдачи без затрат

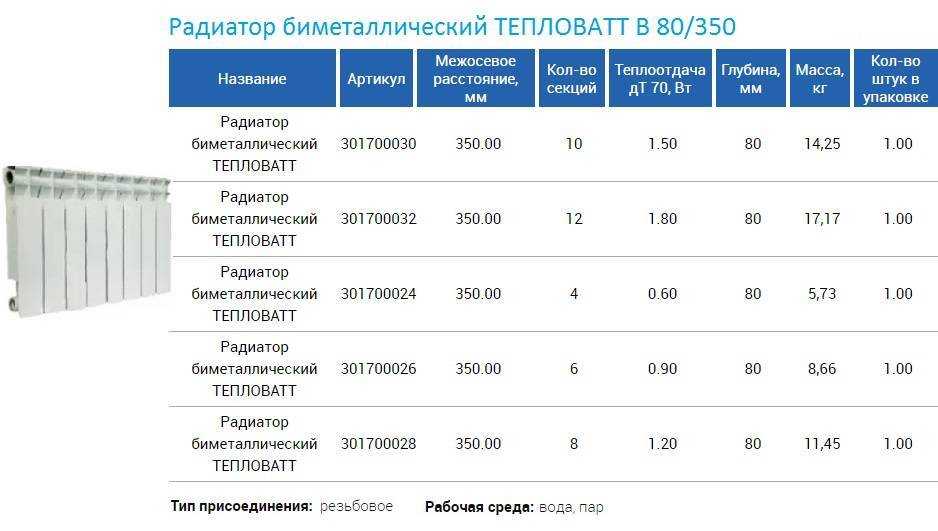

Таблица расчета мощности по типам радиаторов

Для каждого параметра системы отопления используется свой показатель теплоотдачи. Значение прописывается в техническом паспорте. Одним из важных показателей, который необходимо учитывать при выполнении расчетов, является тепловое давление в системе.

Чаще всего параметр теплоотдачи для одной секции дается при тепловом напоре 60 градусов. Этот показатель соответствует температурному режиму воды в системе на уровне 90 градусов. Эти параметры характерны для старых домов. В современном строительстве используются новые технологии, не требующие высокого напора тепла. Это значение для системы отопления составит от 40 до 50 градусов.

Так как значения давления, прописанные в техпаспорте и выданные по факту, отличаются друг от друга, необходимо произвести перерасчет мощности секций. Чаще всего показатель оказывается ниже заявленного при пересчете. Показатель теплоотдачи умножается на фактическое значение теплового напора, затем полученная цифра делится на параметр, прописанный в документе.

Мощность секции биметаллического радиатора – важный показатель, который необходимо определить перед монтажом системы отопления. От правильности произведенных расчетов зависит эффективность обогрева помещения.

Мощность одной секции биметаллического радиатора: расчет, правила выбора

Для организации отопления в частном доме можно использовать системы, отличающиеся типом теплообменников. Наиболее популярны биметаллические радиаторы, сочетающие в себе свойства нескольких видов. При выборе радиаторов нужно изучить их технические характеристики, чтобы правильно рассчитать мощность и количество секций, необходимых для обогрева помещения.

Содержание

1. Тепловыделение и его использование
2. Размеры и мощность секций
3. Количество секций биметаллического радиатора
4. Виды расчетов мощности одной секции
5. Стандартный способ
Условия эксплуатации
6. Объемный метод биметаллический радиатор
7. Увеличение теплоотдачи без затрат

Теплоотдача и ее использование

В биметаллических радиаторах теплоотдача 1 секции равна 200 Вт или 850 калорий в пересчете на энергию

При изучении характеристик радиатора важно обратить внимание на тепловыделение. Это понятие включает в себя количество тепла, выделяемого радиатором за определенный период времени. Тепловой поток или мощность устройства измеряется в ваттах. Для биметаллических радиаторов этот показатель равен 200 Вт.

В технической документации теплоотдачу часто указывают в калориях в час, которые можно перевести в ватты по формуле. 1 ватт равен 859,8 калорий в час.

В результате работы батареи происходят три процесса. Это генерирует тепло. Отопление помещения происходит за счет:

• теплообменник;
• конвекция;
• излучение.

Для работы любой модели отопительных приборов характерно использование всех процессов. Отличие только в пропорциях.

Размеры и мощность секций

Радиаторы можно купить в готовом виде или собрать самостоятельно из отдельных секций

Популярность биметаллических радиаторов обусловлена ​​их компактностью. Благодаря стальным вставкам они выглядят аккуратнее чугунных. Чем меньше одна секция по размерам, тем меньше требуется теплоносителя для нагрева. Поэтому использование данного типа аккумуляторов будет более экономичным с точки зрения энергопотребления. Но у очень узких труб есть свои недостатки. Они быстро забиваются мусором, перемещающимся по тепловым сетям. Лучше выбирать модели биметаллических радиаторов с тонкими стенками, как водопроводные трубы.

На емкость аккумулятора влияет расстояние между осями. Теплоотдача зависит от мощности самого радиатора. Например, этот параметр для аккумулятора с межосевым расстоянием 20 см составляет от 0,1 до 0,16 литра.

Главной особенностью биметаллических радиаторов является малое количество теплоносителя. Но при этом мощности теплового потока будет достаточно для максимально эффективного обогрева помещений. Например, прибор из десяти секций по 35 см может обогреть комнату площадью 14 квадратных метров, но при этом вмещает всего 1,6 литра.

Биметаллические батареи можно собрать самостоятельно по одной секции, либо приобрести готовый радиатор необходимого размера.

Количество секций биметаллического радиатора

Со временем ухудшается отвод тепла из-за засорения труб и радиаторов внутри

Сколько киловатт в одной секции алюминиевого радиатора или биметаллической батареи указано в техническом паспорте оборудования. Все расчеты должны производиться на основе указанных данных. Если в документах нет информации о характеристиках, ее можно найти на официальном сайте производителя. Иногда используется среднее значение. Расчеты производятся отдельно для каждого помещения.

Для правильного расчета количества секций биметаллического радиатора необходимо учитывать несколько факторов. Важно сколько кВт в 1 секции биметаллического радиатора. Если планируется замена чугунных батарей на биметаллические радиаторы, нужно учитывать, что у биметалла более высокая теплоотдача, чем у чугуна. Поэтому размеры можно оставить как были. Но важно учитывать, что со временем качество отопления будет ухудшаться из-за забитых труб. Отложения будут образовываться из-за взаимодействия воды с металлом.

Рекомендуется заменить на такое же количество секций или взять запас в одну-две секции во избежание потери теплопередачи из-за засорения труб. Если радиаторы приобретаются для новой комнаты, обязательно нужно делать расчет для каждой комнаты.

Виды расчетов мощности одной секции

Средние значения мощности 1 секции радиаторов

Существует два метода расчета, благодаря которым можно определить мощность одной секции биметаллического радиатора.

Стандартный способ

Санитарно-технические нормы определяют минимальную теплоотдачу батарей для каждого региона отдельно. Для средней полосы России должно быть не менее 100 Вт на квадратный метр. Расчет по стандартной схеме осуществляется следующим образом:

• берется площадь помещения, в котором производится установка;
• полученный показатель умножается на 100 Вт;
• результат необходимо разделить на теплоотдачу одной секции, эти данные можно найти в техническом паспорте отопительного оборудования.

Этот метод имеет свои недостатки. Его рекомендуется использовать только для помещений, в которых высота потолков не более трех метров. В расчете не учитывается материал стен, оконных конструкций и степень утепления.

Объемный метод

Формула расчета мощности радиатора для определенной площади помещения

Объемный метод позволяет получить точный расчет, что дает возможность более рационально подобрать необходимое количество секций. Мощность исчисляется в кубических метрах. По нормам СНиП принимается значение 41 Вт. Подсчет ведется следующим образом:

• вычисляется площадь помещения;
• полученный показатель умножается на высоту помещения, таким образом получается объем;
• определяется необходимая мощность для помещения – норма СНиП умножается на полученный объем;
• для расчета точного количества секций, общая мощность делится на параметр, по одной секции за раз.

Полученный результат будет отличаться от расчета стандартным способом. Объемный метод считается наиболее точным.

Условия эксплуатации биметаллического радиатора

Рекомендуется промывать систему отопления каждые 2 — 3 года.

Для более эффективного функционирования биметаллических батарей рекомендуется:

• Перед установкой радиаторов покрыть стену светоотражающей пленкой. Благодаря этому удастся снизить теплопотери.
• Отсоедините радиаторы в правильной последовательности. Сначала должна быть отключена подающая линия, затем обратная линия. После этого вода сливается через запорный вентиль.
• Включить систему отопления, начиная с обратки, затем выпускается воздух и включается подающая часть.
• Установите фильтры для предотвращения попадания грязи в радиатор.
• Перед началом отопительного сезона очистить поверхности батарей теплой водой с моющими средствами. Не используйте кислоты и щелочи, а также средства с абразивными частицами.

Радиатор всегда должен быть заполнен охлаждающей жидкостью. Батарейки могут быть без него не более двух недель в году. Раз в два года секции необходимо промывать внутри под высоким напором воды.

Повышение теплоотдачи без затрат

Таблица расчета мощности по типам радиаторов

Для каждого параметра системы отопления используется свой коэффициент теплоотдачи. Значение прописывается в техническом паспорте. Одним из важных показателей, который необходимо учитывать при проведении расчетов, является тепловой напор в системе.

Чаще всего параметр теплоотдачи для одной секции дается при тепловом напоре 60 градусов. Этот показатель соответствует температурному режиму воды в системе на уровне 90 градусов. Эти параметры характерны для старых домов. В современном строительстве применяются новые технологии, не требующие высокого теплового напора. Это значение для системы отопления составит от 40 до 50 градусов.

Так как значения давления, прописанные в техпаспорте и выданные по факту, отличаются друг от друга, необходимо произвести перерасчет мощности секций. Чаще всего показатель при пересчете оказывается ниже заявленного. Показатель теплоотдачи умножается на фактическое значение теплового напора, затем полученная цифра делится на параметр, прописанный в документе.

Мощность секции биметаллического радиатора – важный показатель, который необходимо определить перед монтажом системы отопления. От правильности расчетов зависит эффективность обогрева помещения.

Расчет секций радиаторов: по площади, объему

При модернизации системы отопления кроме замены труб меняют и радиаторы. И сегодня их изготавливают из разных материалов, разных форм и размеров. Не менее важно, что у них разное тепловыделение: количество тепла, которое может передаваться воздуху. И это необходимо учитывать при расчете секций радиатора.

Комната будет теплой, если будет компенсировано количество отводимого тепла. Поэтому в расчетах за основу берутся теплопотери помещений (они зависят от климатической зоны, от материала стен, утепления, площади окон и т. д.). Второй параметр – тепловая мощность одной секции. Это количество тепла, которое он может отдать при максимальных параметрах системы (90°С на входе и 70°С на выходе). Эта характеристика обязательно указывается в паспорте, часто присутствует на упаковке.

Делаем расчет количества секций радиаторов отопления своими руками, учитываем особенности помещения и системы отопления

Один важный момент: при самостоятельном выполнении расчетов учитывайте, что большинство производителей укажите максимальную цифру, которую они получили в идеальных условиях. Поэтому делайте округления в большую сторону. В случае низкотемпературного отопления (температура теплоносителя на входе ниже 85°С) производят поиск теплоотдачи по соответствующим параметрам или делают перерасчет (описано ниже).

Содержание статьи

• 1 Расчет площади
  • 1.1 Пример расчета количества секций радиатора по площади помещения
• 2 Считаем батареи по объему
  • 2.1 Пример расчета по объему
• 3 Теплоотдача одной секции
• 4 Расчет секций радиатора в зависимости от реальных условий

Расчет площади

Это простейшая методика, позволяющая примерно оценить количество секций, необходимых для обогрева помещения. На основе множества расчетов были выведены нормы средней мощности обогрева одного квадрата площади. Для учета климатических особенностей региона в СНиП были прописаны две нормы:

• для регионов средней полосы России требуется от 60 Вт до 100 Вт;
• для площадей выше 60°, мощность нагрева на квадратный метр 150-200 Вт.

Почему такой разброс в нормах? Для того, чтобы можно было учесть материалы стен и степень утепления. Для бетонных домов берутся максимальные значения, для кирпичных можно использовать средние. Для утепленных домов — минимум. Еще одна важная деталь: данные нормы рассчитаны на среднюю высоту потолка – не выше 2,7 метра.

Как рассчитать количество секций радиатора: формула

Зная площадь помещения, вы умножаете его показатель теплопотребления, наиболее подходящий для ваших условий. Вы получаете общие теплопотери помещения. В технических данных на выбранную модель радиатора найдите тепловую мощность одной секции. Поделите общие потери тепла на мощность, вы получите их количество. Не сложно, но чтобы было понятнее, приведем пример.

Пример расчета количества секций радиаторов по площади помещения

Комната угловая 16 м ² , в среднем переулке, в кирпичном доме. Будут установлены батареи с тепловой мощностью 140 Вт.

Для кирпичного дома теплопотери принимаем в середине диапазона. Так как комната угловая, то значение лучше брать побольше. Пусть это будет 95 Вт. Тогда получается, что для обогрева помещения требуется 16 м ²  * 95 Вт = 1520 Вт.

Теперь посчитаем количество радиаторов для обогрева этого помещения: 1520 Вт / 140 Вт = 10,86 шт. Округляем, получается 11 штук. Столько секций радиатора нужно будет установить.

Расчет радиаторов на площадь прост, но далек от идеала: высота потолков вообще не учитывается. При нестандартной высоте используется другой прием: по объему.

Считаем батареи по объему

В СНиП есть нормы на отопление одного кубометра помещений. Они даны для разных типов зданий:

• для кирпича 1 м ³ требуется 34 Вт тепла;
• для панели — 41 Вт

Этот расчет секций радиатора аналогичен предыдущему, только теперь отличается не площадь, а объем и нормы. Объем умножают на норму, полученную цифру делят на мощность одной секции радиатора (алюминиевой, биметаллической или чугунной).

Формула расчета количества секций по объему

Пример расчета по объему

Для примера рассчитаем сколько секций необходимо в помещении площадью 16 м ²  и высотой потолков 3 метра. Здание кирпичное. Возьмем радиаторы одинаковой мощности: 140 Вт:

• Найдите объем. 16 м ² * 3 м = 48 м ³
• Считаем необходимое количество тепла (норма для кирпичных строений 34 Вт). 48 м ³ * 34 Вт = 1632 Вт.
• Определяем, сколько секций нужно. 1632Вт / 140Вт = 11,66 шт. Округляем, получаем 12 штук.

Теперь вы знаете два способа расчета количества радиаторов на комнату.

Подробнее о расчете площади и объема помещения читайте здесь.

Теплообмен одной секции

На сегодняшний день ассортимент радиаторов большой. При внешнем сходстве большинства тепловые характеристики могут существенно отличаться. Они зависят от материала, из которого изготовлены, от размера, толщины стенки, внутреннего сечения и от того, насколько продумана конструкция.

Поэтому точно сказать сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть существенная разница в размерах: одни из них высокие и узкие, другие низкие и глубокие. Мощность секции одной высоты одного производителя, но разных моделей может отличаться на 15-25 Вт (см. таблицу ниже для STYLE 500 и STYLE PLUS 500). Еще более ощутимые отличия могут быть у разных производителей.

Технические характеристики некоторых биметаллических радиаторов. Обратите внимание, что тепловая мощность секций одинаковой высоты может иметь заметную разницу.

Тем не менее, для предварительной оценки того, сколько секций батарей необходимо для обогрева помещений, были выведены средние значения тепловой мощности для каждого типа радиаторов. Их можно использовать для приблизительных расчетов (данные приведены для батарей с межосевым расстоянием 50 см):

• Биметаллические — Одна секция излучает 185 Вт (0,185 кВт).
• Алюминий — 190 Вт (0,19 кВт).
• Чугун — 120 Вт (0,120 кВт).

Точнее, сколько кВт в одной секции биметаллического, алюминиевого или чугунного радиатора вы сможете при выборе модели и определении размеров. Разница в чугунных батареях может быть очень большой. Они бывают с тонкими или толстыми стенками, за счет чего существенно меняется их тепловая мощность. Выше приведены средние значения для аккумуляторов обычной формы (гармошки) и близких к ней. Радиаторы в стиле «ретро» имеют гораздо меньшую тепловую мощность.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем существенная. Может быть и больше

На основании этих значений и средних норм в СНиП было выведено среднее количество секций радиатора на 1 м ² :

• биметаллическая секция обогреет 1,8 м ² ;
• алюминий — 1,9-2,0 м ² ;
• чугун — 1,4-1,5 м ² ;

Как по этим данным рассчитать количество секций радиатора? Это еще проще. Если известна площадь комнаты, разделите ее на коэффициент. Например, комната 16 м ² , для ее обогрева потребуется примерно:

• биметаллическая 16 м ² / 1,8 м ² = 8,88 шт, округление — 9 шт.
• алюминий 16 м ² / 2 м ² = 8 шт.
• чугун 16 м ² / 1,4 м ² = 11,4 шт, скруглить — 12 шт.

Эти расчеты являются приблизительными. По ним можно примерно оценить стоимость приобретения отопительных приборов. Точно рассчитать количество радиаторов на комнату можно, выбрав модель, а затем пересчитав количество в зависимости от температуры теплоносителя в вашей системе.

Расчет секций радиаторов в зависимости от реальных условий

Еще раз обращаем ваше внимание на то, что тепловая мощность одной секции батареи указана для идеальных условий. Аккумулятор будет отдавать столько тепла, если его теплоноситель на входе имеет температуру +90°С, на выходе +70°С, при этом в помещении поддерживается +20°С. То есть температурный напор системы (также называемый «дельта системы») будет 70°С. Что делать, если в вашей системе не выше +70°С на входе? или нужна комнатная температура +23°С? Пересчитайте заявленную мощность.

Для этого необходимо рассчитать температурный напор вашей системы отопления. Например, на подаче у вас +70°С, на выходе +60°С, а в помещении нужна температура +23 °С. Находим дельту вашей системы: это среднее арифметическое температур на входе и выходе минус температура в помещении.

Формула расчета температурного напора системы отопления

Для нашего случая получается: (70°С + 60°С)/2 — 23°С = 42°С. Дельта для этих условий равна 42 °С. Далее находим это значение в таблице пересчета (находится ниже) и умножаем заявленную мощность на этот коэффициент. Мы научим силе, которую этот раздел может дать для ваших условий.

Таблица коэффициентов для систем отопления с разной дельтой температур

При пересчете действуем в следующем порядке. Найдите в столбцах синего цвета строку с дельтой 42°С. Она имеет коэффициент 0,51. Теперь рассчитаем тепловую мощность 1 секции радиатора для нашего случая. Например, заявленная мощность 185 Вт, применив найденный коэффициент, получим: 185 Вт * 0,51 = 94,35 Вт. Почти в два раза меньше. Именно эту мощность необходимо подставлять при расчете секций радиатора. Только с учетом индивидуальных параметров в помещении будет тепло.

Аккумуляторов на квадратный метр. Как рассчитать количество батарей отопления для частного дома. Паспорт и реальная теплоотдача радиатора

При планировании капитального ремонта в своем доме или квартире, а также при планировании строительства нового дома необходимо сделать расчет мощности радиаторов отопления . Это позволит вам определить количество радиаторов, способных обеспечить теплом ваш дом в самые сильные морозы. Для проведения расчетов необходимо узнать необходимые параметры, такие как размер помещения и мощность радиатора, заявленные производителем в прилагаемой технической документации. Форма радиатора, материал, из которого он изготовлен, и уровень теплоотдачи в этих расчетах не учитываются. Часто количество радиаторов равно количеству оконных проемов в комнате, поэтому расчетную мощность делят на общее количество оконных проемов, так можно определить размер одного радиатора.

Следует помнить, что не нужно делать расчет на всю квартиру, ведь каждая комната имеет свою систему отопления и требует индивидуального подхода. Так что если у вас угловая комната, то вам нужно добавить около процентов двадцать . Такое же количество следует добавить, если ваша система отопления работает с перебоями или имеет другие недостатки эффективности.

Расчет мощности радиаторов отопления можно провести тремя способами:

Согласно строительным нормам и другим правилам, на 1 квадратный метр жилой площади необходимо затратить 100Вт мощности вашего радиатора. В этом случае необходимые расчеты производятся по формуле:

S*100/P=K , где

К — мощность одной секции вашей радиаторной батареи, согласно ее характеристикам;

С — площадь помещения. Он равен произведению длины комнаты на ее ширину.

Например, длина комнаты 4 метра, а ширина 3,5 метра. В этом случае его площадь составит: 4 * 3,5 = 14 квадратных метров.

Мощность одной секции выбранной вами батареи заявлена ​​производителем в 160 Вт. Получаем:

14*100/160=8,75. полученную цифру нужно округлить в большую сторону и получается, что на такое помещение потребуется 9 секций радиатора отопления. Если это угловая комната, то 9*1,2=10,8, округляем до 11. А если ваша система отопления недостаточно эффективна , то еще раз прибавляем 20 процентов от исходного числа: 9*20/100=1,8 округляется до 2.

Итого: 11+2=13. Для угловой комнаты площадью 14 квадратных метров, если система отопления работает с кратковременными перебоями, потребуется приобрести 13 секций батарей.

Ориентировочный расчет — сколько секций батареи на квадратный метр

Он основан на том, что радиаторы отопления в серийном производстве имеют определенные размеры. Если в помещении высота потолков 2,5 метра, то на площадь 1,8 кв.м требуется только одна секция радиатора.

Радиатор для комнаты площадью 14 квадратных метров равен:

14/1,8 = 7,8, округляем до 8. Значит для комнаты с высотой потолков 2,5м восемь секций нужен будет радиатор. Следует иметь в виду, что этот способ не подходит, если нагреватель имеет малую мощность (менее 60Вт) из-за большой погрешности.

Объемные или для нестандартных помещений

Этот расчет относится к помещениям с высокими или очень низкими потолками . Здесь расчет основан на данных о том, что для обогрева одного метра кубического помещения требуется мощность 41 Вт. Для этого применяется формула:

К=О*41 , где:

К- необходимое количество радиаторных секций,

О — объем помещения, он равен произведение высоты на ширину и на длину комнаты.

Если помещение имеет высоту 3,0 м; длина — 4,0м и ширина — 3,5м, тогда объем помещения:

3,0*4,0*3,5=42 м. куб.

Рассчитайте общую потребность в тепле для этого помещения:

42*41=1722Вт, учитывая, что мощность одной секции составляет 160Вт, необходимое количество можно рассчитать, разделив общую потребность в тепле на мощность одной секции: 1722/ 160=10,8, округляем до 11 секций.

Если выбраны радиаторы, не разделенные на секции, общее количество необходимо разделить на мощность одного радиатора.

Полученные данные лучше округлить в большую сторону, так как производители иногда завышают заявленную мощность.

Адыгея (Республика) Алтай (Республика) Алтайский край Амурская область Архангельская область Астраханская область Башкортостан (Республика) Белгородская область Брянская область Бурятия (Республика) Владимирская область Волгоградская область Вологодская область Воронежская область Дагестан (Республика) Еврейская автономная область Забайкальский край Ивановская область Ингушетия (Республика) Иркутская область Кабардино-Балкарская Республика Калининградская область Калмыкия (Республика) Калужская область Камчатский край Карачаево-Черкесская Республика Карелия (Республика) Кемеровская область Кировская область Коми (Республика) Костромская область Краснодарский край Красноярский край Курганская область Курская область Ленинградская область Липецк Область Магаданская область Марий Эл (Республика) Мордовия (Республика) Москва Московская область Мурманская область Ненецкий автономный округ Нижегородская область Новгородская область Новосибирская область Омская область Оренбургская область Орловская область Пензенская область Пермский край Приморский край Псковская область Ростовская область Рязанская область Самарская область ул. Санкт-Петербург Саратовская область Саха (Якутия) (Республика) Сахалинская область Свердловская область Северная Осетия-Алания (Республика) Смоленская область Ставропольский край Тамбовская область Татарстан (Республика) Тверская область Томская область Тульская область Тыва (Республика) Тюменская область Удмуртская республика Ульяновская область Хабаровский край Хакасия (Республика) Ханты-Мансийский автономный округ Челябинская область Чеченская Республика Чувашская Республика Чукотский автономный округ Ямало-Ненецкий автономный округ Ярославская область

Перед каждым владельцем дома стоят важные вопросы при установке отопления. Какой радиатор выбрать? Как рассчитать количество секций радиатора? Если дом для вас строят профессиональные сотрудники, они помогут вам сделать правильные расчеты, чтобы размещение батарей отопления в здании было рациональным. Однако эту процедуру можно провести самостоятельно. Необходимые для этого формулы вы найдете в статье ниже.

Типы радиаторов

На сегодняшний день существуют такие виды батарей для отопления: биметаллические, стальные, алюминиевые и чугунные. Радиаторы также делятся на панельные, секционные, конвекторные, трубчатые и дизайнерские. Их выбор зависит от теплоносителя, технических возможностей системы отопления и финансовых возможностей владельца дома. Как рассчитать количество секций радиатора на комнату? Это не зависит от типа. При этом учитывается только один показатель – мощность радиатора.

Методика расчета

Для того, чтобы система отопления в помещении работала эффективно, а зимой в нем было тепло и комфортно, необходимо тщательно использовать следующие методики расчета:

• Стандарт — выполняется на основании положения СНиП, согласно которым для обогрева 1м 2 потребуется мощность 100 Вт. Расчет осуществляется по формуле: S/P, где P – вместимость отделения, S – площадь выбранного помещения.
• Ориентировочно — для отопления квартиры площадью 1,8 м 2 с потолками высотой 2,5 м потребуется одна радиаторная секция.
• Объемный метод — мощность нагрева 41 Вт принимается на 1м 3 . Учитываются ширина, высота и длина помещения.

Сколько радиаторов потребуется на весь дом

Как рассчитать количество секций радиаторов на квартиру или дом? Каждая комната рассчитывается отдельно. По нормативу тепловая мощность на 1 м 3 объема помещения с одной дверью, окном и наружной стеной считается равной 41 Вт.

Если дом или квартира «холодные», с тонкими стенами, имеет много окон, дом расположен не на первом и не на последнем этаже, то для их обогрева необходимо 47 Вт на 1 м 3 , а не 41 Вт . Для дома, построенного из современных материалов с использованием различных утеплителей для стен, полов, потолков, с металлопластиковыми окнами. можно взять 30 ватт.

Для замены чугунных радиаторов существует простейший метод расчета: нужно умножить их количество на полученное число – мощность новых приборов. При покупке алюминиевых или биметаллических батарей на замену расчет ведется в соотношении: одно чугунное оребрение на одно алюминиевое оребрение.

Правила расчета количества ответвлений

• Увеличение мощности радиатора происходит: если помещение торцевое и имеет одно окно — на 20%; с двумя окнами — на 30%; окна, выходящие на север, также требуют увеличения еще на 10%; установка батареи под окном – 5%; закрытие обогревателя декоративным экраном — на 15%.
• Мощность, необходимую для обогрева, можно рассчитать, умножив площадь помещения (в м 2 ) на 100 Вт.

В паспорте изделия производитель указывает удельную мощность, что позволяет рассчитать должное количество секций. Не забывайте, что на теплоотдачу влияет мощность отдельной секции, а не размер радиатора. Поэтому размещение и установка в комнате нескольких небольших приборов более эффективна, чем установка одного крупного. Поступающее тепло с разных сторон будет прогревать его равномерно.

Расчет количества отсеков биметаллических батарей

• Размеры комнаты и количество окон в ней.
• Местоположение конкретной комнаты.
• Наличие открытых проемов, арок и дверей.
• Мощность теплопередачи каждой секции, указанная изготовителем в паспорте.

Шаги расчета

Как рассчитать количество секций радиатора, если все необходимые данные записаны? Для этого определяют площадь, вычисляя в метрах производные от ширины и высоты помещения. По формуле S = L x W рассчитайте площадь стыка, если они имеют открытые проемы или арки.

Далее производится расчет суммарных батарей (P = S x 100), используя мощность 100 Вт для обогрева одного м 2 . Затем рассчитывается должное количество секций (n = P/Pc ) делением общей тепловой мощности на теплоотдачу одной секции, указанную в паспорте.

В зависимости от расположения помещений расчет необходимого количества отсеков биметаллического устройства производят с учетом поправочных коэффициентов: 1,3 — для углового; использовать коэффициент 1,1 – для первого и последнего этажей; 1,2 – используется для двух окон; 1,5 – три и более окна.

Проведение расчета батарейных секций в торцевом помещении, расположенном на первом этаже дома и имеющем 2 окна. Размеры комнаты 5 х 5 м. Тепловая мощность одной секции 190 Вт.

• Рассчитываем площадь помещения: S = 5 х 5 = 25 м 2 .
• Рассчитываем тепловую мощность в общем виде: P = 25 х 100 = 2500 Вт.
• Рассчитываем необходимые сечения: n = 2500/190 = 13,6. Округляем, получаем 14. Учитываем поправочные коэффициенты n = 14 х 1,3 х 1,2 х 1,1 = 24,024.
• Разделяем секции на две батареи и устанавливаем их под окна.

Надеемся, что представленная в статье информация подскажет вам, как рассчитать количество секций радиатора на дом. Для этого воспользуйтесь формулами и проведите относительно точный расчет. Важно правильно подобрать мощность секций, подходящую для вашей системы отопления.

Если вы не можете самостоятельно рассчитать необходимое количество батарей для дома, лучше всего обратиться за помощью к специалистам. Они произведут грамотный расчет с учетом всех факторов, влияющих на эффективность установленных отопительных приборов, которые будут обеспечивать тепло в доме в холодный период.

Очень важно покупать современные качественные и экономичные аккумуляторы. Но гораздо важнее правильно рассчитать количество секций радиатора, чтобы в холодное время года он правильно обогревал помещение и не приходилось думать об установке дополнительных переносных обогревателей, которые увеличат затраты на отопление.

СНиП и основные нормативные документы

На сегодняшний день можно назвать огромное количество СНиПов, описывающих правила устройства и эксплуатации систем отопления в различных помещениях. Но самым понятным и простым является документ «Отопление, вентиляция и кондиционирование» под номером 2.04.05.

Детализирует следующие разделы:

1. Общие положения по проектированию систем отопления
2. Правила проектирования систем отопления зданий
3. Особенности системы отопления

Также необходимо установить радиаторы отопления согласно СНиП № 3.05.01 . Он прописывает следующие правила установки, без которых расчеты количества секций будут неэффективны:

1. Максимальная ширина радиатора не должна превышать 70% аналогичной характеристики оконного проема, под которым он установлен.
2. Радиатор необходимо монтировать по центру оконного проема (допускается небольшая погрешность — не более 2 см)
3. Рекомендуемое расстояние между радиаторами и стеной 2-5 см
4. Высота над полом не должна быть более 12 см
5. Расстояние до подоконника от верха батареи — не менее 5 см
6. В остальных случаях для улучшения теплоотдачи поверхность стен покрывают светоотражающим материалом.

Необходимо соблюдать такие правила, чтобы воздушные массы могли свободно циркулировать и сменять друг друга.

Читайте также, разные типы радиаторов отопления

Расчет объема

Чтобы точно рассчитать количество секций радиатора отопления, необходимое для эффективного и комфортного обогрева жилого помещения, следует учитывать его объем. Принцип очень прост:

1. Определение потребности в тепле
2. Узнать количество секций способных его отдать
СНиП

предписывает учитывать потребность в тепле для любого помещения – 41 Вт на 1 куб. Однако эта цифра весьма относительна. Если стены и пол плохо утеплены, рекомендуется увеличить это значение до 47-50 Вт, т. к. часть тепла будет теряться. В ситуациях, когда на поверхности уже уложен качественный теплоизолятор, установлены качественные окна ПВХ и устранены сквозняки, этот показатель можно принять равным 30-34 Вт.

Если отопление находится в помещении, потребность в тепле должна быть увеличена до 20%. Часть термически нагретых воздушных масс не будет проходить через экран, циркулируя внутри и быстро остывая.

Формулы расчета количества секций по объему помещения, на примере

Определившись с потребностью в одном кубе, можно приступать к расчету (пример на конкретных цифрах):

1. На первом шаге рассчитываем объем комнаты по простой формуле: [высота длина ширина] (3x4x5=60 куб.м)
2. Следующим шагом является определение потребности в тепле для конкретного рассматриваемого помещения по формуле: [объем]*[потребность на м3] (60х41=2460 Вт)
3. Необходимое количество ребер можно определить по формуле: (2460/170=14,5)
4. Округление рекомендуется сделать в большую сторону — получаем 15 секций

Многие производители не учитывают, что температура теплоносителя, циркулирующего по трубам, далека от максимальной. Поэтому мощность ребер будет ниже указанного предельного значения (именно то, что прописано в паспорте). Если показатель минимальной мощности отсутствует, то имеющийся занижается на 15-25% для упрощения расчетов.

Расчет по площади

Предыдущий метод расчета – отличное решение для помещений высотой более 2,7 м. В помещениях с более низкими потолками (до 2,6 м) можно использовать другой метод, взяв за основу площадь.

В этом случае, рассчитывая общее количество тепловой энергии, необходимо на 1 кв. м. принять равной 100 Вт. Нет необходимости вносить в него какие-либо коррективы.

Формулы расчета количества секций по площади помещения, с примером

1. На первом этапе определяется общая площадь помещения: [длина Ширина] (5х4=20 кв.м.)
2. Следующим шагом является определение количества тепла, необходимого для обогрева всего помещения: [площадь]* [потребность на кв.м.] (100×20=2000 Вт)
3. В паспорте, приложенном к радиатору отопления, нужно узнать мощность одной секции — средняя у современных моделей 170 Вт
4. Для определения необходимого количества секций используйте формулу: [общая потребность в тепле]/[мощность одной секции] (2000/170=11,7)
5. Вводим поправочные коэффициенты ( обсуждаем далее )
6. Округление рекомендуется сделать в большую сторону — получаем 12 секций

Приведенные выше способы расчета количества секций радиатора прекрасно подходят для помещений, высота которых достигает 3 метров. Если этот показатель больше, необходимо увеличить тепловую мощность прямо пропорционально увеличению высоты.

Если весь дом оборудовать современными пластиковыми окнами, в которых коэффициент теплопотерь максимально низкий, появляется возможность сэкономить средства и снизить полученный результат до 20%.

Считается, что стандартная температура теплоносителя, циркулирующего по системе отопления, составляет 70 градусов. Если оно ниже этого значения, необходимо увеличивать результат на 15% на каждые 10 градусов. Если выше, то, наоборот, уменьшите.

Помещения площадью более 25 кв. м. обогреть одним радиатором, даже состоящим из двух десятков секций, будет крайне проблематично. Для решения этой задачи необходимо рассчитанное количество секций разделить на две равные части и установить две батареи. Тепло в этом случае будет распределяться по помещению более равномерно.

При наличии в помещении двух оконных проемов радиаторы отопления следует размещать под каждым из них. Они должны быть в 1,7 раза больше номинальной мощности, определенной в расчетах.

Купив радиаторы штампованные, у которых нельзя разделить секции, необходимо учитывать общую мощность изделия. Если ее недостаточно, следует подумать о покупке второй батареи такой же или чуть меньшей теплоемкости.

Поправочные коэффициенты

Многие факторы могут повлиять на конечный результат. Рассмотрим, в каких ситуациях необходимо вносить поправочные коэффициенты:

• Окна с обычным остеклением — коэффициент увеличения 1,27
• Недостаточная теплоизоляция стен — повышающий коэффициент 1,27
• Более двух оконных проемов на комнату — повышающий коэффициент 1,75
• Коллекторы с нижней разводкой – повышающий коэффициент 1,2
• Резерв на случай непредвиденных ситуаций — повышающий коэффициент 1,2
• Использование улучшенных теплоизоляционных материалов — понижающий коэффициент 0,85
• Установка качественных теплоизоляционных стеклопакетов — понижающий коэффициент 0,85

Количество корректировок, которые необходимо внести в расчет, может быть огромным и зависит от каждой конкретной ситуации. Однако следует помнить, что уменьшить теплоотдачу радиатора отопления намного проще, чем увеличить. Поэтому все округления делаются вверх.

Подведение итогов

Если вам необходимо произвести максимально точный расчет количества секций радиаторов в сложном помещении, не бойтесь обращаться к специалистам. Самые точные методы, которые описаны в специальной литературе, учитывают не только объем или площадь помещения, но и температуру снаружи и внутри, теплопроводность различных материалов, из которых сделана коробка дома. постройки и многие другие факторы.

Конечно можно не бояться и накидать несколько граней на результат. Но чрезмерное увеличение всех показателей может привести к неоправданным затратам, которые не сразу, а иногда и не всегда удается окупить.

На этапе подготовки к капитальному ремонту и в процессе планирования строительства нового дома возникает необходимость расчета количества секций радиаторов отопления. Результаты таких расчетов позволяют узнать количество батарей, которых хватило бы для обеспечения квартиры или дома достаточным количеством тепла даже в самую холодную погоду.

Процедура расчета может варьироваться в зависимости от многих факторов. Узнайте, как быстро произвести расчет для типовых ситуаций, рассчитать для нестандартных помещений, а также как выполнить максимально подробные и точные расчеты с учетом всевозможных значимых характеристик помещения.

Показатели теплоотдачи, форма батареи и материал ее изготовления — эти показатели в расчетах не учитываются.

Важно! Не выполняйте расчет сразу для всего дома или квартиры. Потратьте немного больше времени и сделайте расчеты для каждой комнаты отдельно. Только так можно получить самую достоверную информацию. При этом в процессе расчета количества секций батареи для обогрева углового помещения к конечному результату необходимо прибавить 20%. Такой же резерв необходимо накинуть сверху, если в работе отопления есть перебои или если его эффективности недостаточно для качественного обогрева.

Давайте начнем изучение с рассмотрения наиболее часто используемого метода расчета. Его вряд ли можно считать самым точным, но по простоте реализации он однозначно лидирует.

В соответствии с этим «универсальным» способом для обогрева 1 м2 площади помещения необходимы батареи мощностью 100 Вт. В этом случае расчеты ограничиваются одной простой формулой:

K=S/U*100

В этой формуле:

Например, рассмотрим порядок расчета необходимого количества батарей для помещения с размеры 4х3,5 м. Площадь такой комнаты 14 м2. Производитель заявляет, что каждая секция выпускаемой ими батареи выдает мощность 160 Вт.

Подставляем значения в приведенную выше формулу и получаем, что для обогрева нашей комнаты необходимо 8,75 секций радиатора. Округляем, конечно, в большую сторону, т.е. до 9. Если комната угловая, прибавляем запас 20%, снова округляем, и получаем 11 секций. При наличии проблем в работе системы отопления к первоначально рассчитанному значению прибавьте еще 20%. Получится около 2. То есть всего потребуется 13 секций батареи для обогрева 14-метровой угловой комнаты в условиях нестабильной работы системы отопления.

Примерный расчет для стандартных номеров

Очень простой расчет. Он основан на том, что размеры серийно выпускаемых батарей отопления практически одинаковы. Если высота помещения 250 см (стандартное значение для большинства жилых помещений), то одна секция радиатора сможет обогреть 1,8 м2 помещения.

Площадь номера 14 м2. Для расчета достаточно значение площади разделить на упомянутые ранее 1,8 м2. Результат 7,8. Округлить до 8.

Таким образом, для обогрева 14-метрового помещения с 2,5-метровым потолком необходимо купить батарею на 8 секций.

Важно! Не используйте этот метод при расчете маломощного блока (до 60 Вт). Ошибка будет слишком большой.

Расчет для нестандартных помещений

Этот вариант расчета подходит для нестандартных помещений со слишком низкими или слишком высокими потолками. Расчет основан на утверждении, согласно которому для обогрева 1 м3 жилой площади необходимо около 41 Вт мощности аккумулятора. То есть расчеты производятся по единой формуле, которая выглядит так:

А=Вх41,

• А — необходимое количество секций батареи отопления;
• B — объем комнаты. Он рассчитывается как произведение длины комнаты, ее ширины и высоты.

Например, рассмотрим комнату длиной 4 м, шириной 3,5 м и высотой 3 м. Его объем составит 42 м3.

Рассчитаем общую потребность этого помещения в тепловой энергии, умножив его объем на упомянутые ранее 41 Вт. В результате получается 1722 Вт. Для примера возьмем батарею, каждая секция которой выдает 160 Вт тепловой мощности. Рассчитываем необходимое количество секций, разделив общую потребность в тепловой мощности на значение мощности каждой секции. Получите 10,8. Как обычно, округляем до ближайшего большего целого числа, т.е. до 11.

Важно! Если вы купили батареи, не разделенные на секции, разделите общую потребность в тепле на мощность всей батареи (указана в сопроводительной технической документации). Так вы узнаете нужный объем нагрева.

Расчет необходимого количества радиаторов отопления

Наиболее точный вариант расчета

Из приведенных выше расчетов мы увидели, что ни один из них не является идеально точным, так как даже для одинаковых помещений результаты, пусть и незначительно, все же разные.

Если вам нужна максимальная точность вычислений, используйте следующий метод. Он учитывает множество факторов, которые могут повлиять на эффективность обогрева и другие значимые показатели.

В общем виде формула расчета имеет следующий вид:

T = 100 Вт/м 2 *A * B * C * D * E * F * G * S,

• где Т — сумма количество тепла, необходимое для обогрева рассматриваемого помещения;
• S — площадь отапливаемого помещения.

Остальные коэффициенты требуют более детального изучения. Итак, коэффициент А учитывает особенности остекления помещения.

Значения следующие:

• 1,27 для помещений, окна которых застеклены всего двумя стеклами;
• 1,0 — для помещений с окнами, оборудованными стеклопакетами;
• 0,85 — если в окнах тройной стеклопакет.

Коэффициент Б учитывает особенности утепления стен помещения.

Зависимость следующая:

• при неэффективной изоляции коэффициент принимается равным 1,27;
• при хорошем утеплении (например, если стены выложены в 2 кирпича или целенаправленно утеплены качественным теплоизолятором) используется коэффициент 1,0;
• с высоким уровнем изоляции — 0,85.

Коэффициент С указывает на соотношение общей площади оконных проемов и поверхности пола в помещении.

Зависимость выглядит так:

• при соотношении 50% коэффициент С принимается равным 1,2;
• , если коэффициент равен 40%, используйте коэффициент 1,1;
• при коэффициенте 30% значение коэффициента снижается до 1,0;
• в случае еще меньшего процента используются коэффициенты 0,9 (для 20%) и 0,8 (для 10%).

Коэффициент D показывает среднюю температуру в самый холодный период года.

Зависимость выглядит так:

• при температуре -35 и ниже коэффициент принимается равным 1,5;
• при температуре до -25 градусов используется значение 1,3;
• если температура не опускается ниже -20 градусов, расчет ведется с коэффициентом равным 1,1;
• жителей регионов, где температура не опускается ниже -15, должны использовать коэффициент 0,9;
• если температура зимой не опускается ниже -10, рассчитывают с коэффициентом 0,7.

Коэффициент Е указывает количество наружных стен.

Если имеется только одна внешняя стена, используйте коэффициент 1,1. При двух стенках увеличьте его до 1,2; с тремя — до 1,3; если внешних стен 4, используйте коэффициент 1,4.

Коэффициент F учитывает особенности помещения выше. Зависимость имеет вид:

• при наличии над ним неотапливаемого чердачного помещения коэффициент принимается равным 1,0;
• если чердак отапливаемый — 0,9;
• , если соседом сверху является отапливаемое жилое помещение, коэффициент можно снизить до 0,8.

И последний коэффициент формулы — G — учитывает высоту помещения.

Порядок следующий:

• в помещениях с высотой потолков 2,5 м расчет ведется с использованием коэффициента, равного 1,0;
• , если в помещении потолок 3 метра, коэффициент увеличивается до 1,05;
• при высоте потолков 3,5 м, рассчитывать с коэффициентом 1,1;
• комнат с 4-метровым потолком рассчитываются с коэффициентом 1,15;
• при расчете количества секций батареи для отопления помещения высотой 4,5 м повышайте коэффициент до 1,2.

Данный расчет учитывает практически все существующие нюансы и позволяет с наименьшей погрешностью определить необходимое количество секций отопительного агрегата. В заключение вам останется только разделить рассчитанный показатель на теплоотдачу одной секции батареи (проверьте в приложенном паспорте) и, разумеется, округлить найденное число до ближайшего целого числа.

Все о стальных радиаторах отопления: расчет мощности (таблица), определение с учетом теплопотерь, процентное увеличение и расчет по площади помещения, а также как подобрать панельные батареи.

От того, насколько правильно и грамотно был произведен расчет мощности стального радиатора, от него можно ожидать и тепла.

При этом необходимо учитывать совпадение технических параметров системы отопления и нагревателя.

Расчет по площади помещения

Для максимальной теплоотдачи стальных радиаторов можно воспользоваться расчетом их мощности, исходя из размера помещения.

Если взять для примера помещение площадью 15 м2 и высотой потолков 3 м, то рассчитав его объем (15х3=45) и умножив на количество необходимых Вт (по СНиП — 41 Вт/м3 для панельных домов и 34 Вт/м3 для кирпичных), получается, что потребляемая мощность составляет 1845 Вт (панельный дом) или 1530 Вт (кирпичный).

После этого достаточно убедиться, что расчет мощности стальных радиаторов отопления (можно свериться с таблицей, предоставленной производителем) соответствует полученным параметрам. Например, при покупке обогревателя 22 типа нужно отдать предпочтение конструкции, имеющей высоту 500 мм и длину 900 мм, которая характеризуется мощностью 1851 Вт.

Если вам предстоит замена старых батарей на новые или перестройка всей системы отопления, то вам следует внимательно ознакомиться с требованиями СНиП. Это позволит исключить возможные недочеты и нарушения при монтажных работах.

Стальные радиаторы отопления: расчет мощности (таблица)

Определение мощности с учетом тепловых потерь

Кроме показателей, связанных с материалом, из которого построен многоквартирный дом и указанных в СНиП, учитываются температурные параметры в расчетах можно использовать наружный воздух. Этот метод основан на учете теплопотерь в помещении.

Для каждой климатической зоны определяется коэффициент в соответствии с холодными температурами:

• при -10°С — 0,7;
• — 15°С — 0,9;
• при -20°С — 1,1;
• — 25°С — 1,3;
• до — 30°С — 1,5.

Тепловая мощность стальных радиаторов отопления (таблица предоставлена ​​изготовителем) должна определяться с учетом количества наружных стен. Так если в помещении только один, то результат, полученный при расчете стальных радиаторов отопления по площади, необходимо умножить на коэффициент 1,1, если их два или три, то он равен 1,2 или 1,3.

Например, если температура за окном 25°С, то при расчете стального радиатора 22 типа и требуемой мощности 1845 Вт (панельный дом) в помещении, где 2 наружные стены, получается следующий результат:

• 1845х1,2х1,3 = 2878,2 Вт. Этот показатель соответствует панельным конструкциям 22-го типа, высотой 500 мм и длиной 1400 мм, имеющими мощность 2880 Вт.

Так подбираются панельные радиаторы отопления (расчет по площади с учетом коэффициента теплопотерь). Подобный подход к выбору мощности панельного аккумулятора позволит обеспечить его максимально эффективную работу.

Чтобы проще было рассчитать стальные радиаторы отопления по площади, онлайн калькулятор сделает это за считанные секунды, достаточно ввести в него необходимые параметры.

Повышение мощности в процентах

Возможен учет теплопотерь не только по стенам, но и по окнам.

Например, перед выбором стального радиатора отопления расчет площади необходимо увеличить на определенный процент в зависимости от количества окон в помещении:

Учет таких нюансов перед установкой стальных панельных батарей позволяет правильно выбрать нужную модель. Это позволит сэкономить на его эксплуатации при максимальной теплоотдаче.

Поэтому следует думать не только о том, как выбрать стальные радиаторы отопления по площади помещения, но и учитывать его теплопотери и даже расположение окон. Такой комплексный подход позволяет учесть все факторы, влияющие на температуру в квартире или доме.

Как выбрать радиаторы отопления

Кажется, времена старых неуклюжих чугунных радиаторов советского образца проходят. Сегодня людям хочется поставить на их место что-то более изящное и компактное, но с хорошим теплоотводом. О том, как выбрать радиаторы отопления, максимально отвечающие этим требованиям, мы и расскажем в этом материале.

Содержание:

1. А из чего, собственно, выбор
2. Каковы основные критерии выбора радиаторов?
3. Выбор конкретной модели радиатора

А из чего, собственно, выбор

Для начала приведем перечень основных видов отопительных приборов, предлагаемых современными магазинами. Некоторые из них могут поставляться только в автономную систему отопления с ее чистой водой и низким напором. А другие легко выдерживают ожесточенную борьбу с гидроударами и химически активной водой в системах централизованного теплоснабжения. Посмотрим что и как.

Чугун — без него и сегодня

Начнем с чугунных радиаторов, упомянутых в начале статьи. Не думайте о них плохо – современные радиаторы из этого металла выглядят довольно симпатично. Бюджетные модели имеют ровные аккуратные поверхности и компактные (по сравнению с советскими батареями) размеры. А изысканные ретро-модели с красивой лепниной и вовсе являются «изюминкой» интерьера. Стоя на изящных ножках возле окна, они придают помещению особый шарм и налет старины.

Долго сохраняя тепло и не страдая от коррозии, изделия из чугуна могут работать несколько десятков лет. Недостатками этих устройств можно считать их увесистость и связанную с этим сложность монтажа, инерционность и большое количество теплоносителя. К тому же хрупкость чугуна не всегда позволяет ему выдержать гидроудары.

Радиаторы чугунные отечественных и зарубежных производителей.

Легкие и красивые алюминиевые радиаторы

Для собственного дома это прекрасное решение — и стоят не очень дорого, и дизайн разнообразный и стильный. Если вода в системе отопления чистая и ее кислотность в норме, то алюминиевые радиаторы прослужат 15-20 лет. Ведь низкое давление в СО не проверит их на прочность, а нейтральная вода не вызовет бурной химической реакции с выделением водорода. Плюс этих аккумуляторов — малоинерционность.

Обратите внимание, что существует два типа алюминиевых радиаторов:

• Радиаторы экструзионные — имеют секции, склеенные из трех частей и запрессованные. Центральная часть выдавлена ​​на экструдере, а верхний и нижний коллекторы отлиты под давлением.
• Инжекционные радиаторы более надежны и долговечны, каждая секция изготовлена ​​методом литья под давлением.

Для успешной работы алюминиевых приборов очень важно следить за значением pH, которое не должно превышать 7-8. В противном случае начнется химическая реакция алюминия с выделением водорода. Это губительно для радиаторов, а в пожаротушении опасно. Для стравливания воздуха необходимо поставить кран Маевского (впрочем, он необходим и для других типов радиаторов).

Радиаторы биметаллические, у которых большая нагрузка на плечо

Но это уже хороший вариант для квартиры в многоэтажном доме, где давление в системе отопления высокое. Мало того — есть еще и свои скачки, называемые гидроударами. Биметаллические радиаторы, в которых стальные (или медные) прочные трубы спрятаны под алюминиевой оболочкой, легко выдерживают перепады давления. К тому же они, в отличие от своих алюминиевых собратьев, не «прогрызаются» коррозией. Ведь сталь и медь вовсе не так химически активны, как алюминий.

Биметаллические радиаторы также бывают двух разновидностей:

• Истинно биметаллические радиаторы — имеют сердцевину, в которой нет алюминиевых деталей. Полностью изготовлен из стали (или меди) и не подвергается коррозии, в отличие от алюминиевой аккумуляторный коллектор. Гофрированный корпус, под давлением «надетый» на стальной сердечник, дает хороший отвод тепла.
• Псевдобиметаллические (иначе полубиметаллические) радиаторы имеют сердцевину, в которой сталью армированы только вертикальные каналы. Остальные детали алюминиевые. Это увеличивает теплоотдачу, но снижает прочность. Такие приборы имеют более низкую цену, чем настоящие биметаллические отопительные приборы.

Кроме того, биметаллические отопительные приборы могут состоять как из нескольких секций, так и представлять собой цельное монолитное изделие:

• Секционные радиаторы удобны тем, что их можно разбирать при необходимости. Например, когда один раздел выходит из строя, или если вам нужно увеличить или уменьшить количество этих разделов, то все это можно легко сделать.
• Преимущество монолитных радиаторов в том, что они имеют огромный запас по давлению (около 100 атмосфер). Поэтому такие устройства – лучшее решение для «многоэтажек» с центральным отоплением, где давление в системе очень солидное, и от гидроударов иногда не уберегешься.

Стальные радиаторы — недорого и аккуратно

Стальные радиаторы имеют современный дизайн, небольшой вес и хорошую теплоотдачу. Существуют отопительные приборы из стали двух видов – панельные и трубчатые.

1. Радиаторы панельные состоят из попарно сваренных металлических штампованных листов с овальными углублениями — каналами для теплоносителя. Это панели, количество которых может быть от одной до трех. Для повышения тепловой эффективности ребра конвектора приварены с внутренней стороны панелей. Ребристые модели производят больше тепла, но поднимают больше пыли из-за конвекции. Гладкие панели легче чистить, благодаря отсутствию пыли они отлично подходят для детских и медицинских учреждений.

Устройство стального панельного радиатора.

2. Трубчатые радиаторы представляют собой конструкцию, в которой верхний и нижний патрубки коллектора соединены рядом вертикальных стальных труб. Эти радиаторы имеют несколько больший запас по давлению, чем предыдущий тип. Их стоимость выше, а дизайн интереснее и оригинальнее, чем у панельных моделей.

Внутрипольные конвекторы — тепло с теплым воздухом

Сердцевиной конвектора является труба из меди или стали, снабженная ребрами для лучшей теплопередачи. Оболочка этого нагревательного элемента облегчает движение нагретого воздуха из нижней зоны в верхнюю. Конвектор не боится высокого давления и коррозии, имеет небольшое гидравлическое сопротивление. Ему никогда не бывает жарко (его тело нагревается не более чем до 43 градусов). Удобно регулировать, так как устройство малоинерционно.

А вот конвекторы, к сожалению, часто неравномерно прогревают помещение (пол горячее потолка), а также поднимают пыль. Такие приборы хороши там, где огромные окна от пола до потолка. Радиатор создает тепловой кабель, и в помещение не проникает холод. Недостатками этих отопительных приборов являются малоэффективность и не очень высокая теплоотдача.

Устройство внутрипольного конвектора.

Каковы основные критерии выбора радиаторов?

Тип системы отопления

Пожалуй, именно от этого нужно отталкиваться в первую очередь. В нашей стране существует два типа систем отопления: централизованная и автономная. И то, и другое требует использования разных радиаторов.

1. Бытовое центральное отопление характеризуется высоким рабочим давлением, а также его скачками. Дело в том, что у нас, в отличие от Европы, однотрубная система, в которой радиаторы соединены последовательно. Кроме того, никто не беспокоится о плавном включении центробежного насоса. А резкое его включение чревато гидроударом. И вода в такой системе не блещет ни чистотой, ни нейтральностью. Он жесткий, его кислотность высокая, летом он сливается, что вызывает коррозию многих радиаторов. Поэтому для такой системы нужны радиаторы, выдерживающие рабочее давление 6, а возможно и 9атмосфер (подробнее будет сказано в ДЭЗ). Не забывайте о кислотности воды, выбирая радиаторы, способные работать при высоком уровне pH.

Лучшим выбором для системы центрального отопления будет:

• Чугунные радиаторы, отличающиеся долговечностью и отсутствием склонности к коррозии. Рабочее давление 6-16 бар.
• Радиаторы биметаллические, также не подверженные коррозии и выдерживающие давление до 35 бар (секционные модели) или до 100 бар (монолитные модели).

2. Автономное отопление принципиально отличается от центрального. Вода движется по кругу (двухтрубная система), ее давление не превышает 3-5 бар, кислотность также соответствует нормам. В этой воде нет посторонних примесей. Поэтому для автономного отопления подходят практически все виды радиаторов.

Для автономной системы отопления специалисты рекомендуют:

• Алюминиевые радиаторы с наибольшей тепловой мощностью.
Стальные радиаторы
• имеют невысокую цену, отличаются красивым внешним видом и оригинальным дизайном.
• В некоторых случаях можно использовать старые добрые чугунные радиаторы.

Использование биметаллических радиаторов в автономной системе теплоснабжения не совсем оправдано из-за их высокой стоимости и меньшей теплоотдачи по сравнению с алюминиевыми радиаторами.

Тепловыделение разных типов радиаторов

Приводим конкретные цифры по теплопроводности (указано значение для одной секции) Естественно, указаны средние значения. Точнее узнать характеристики можно в паспорте конкретного радиатора.

Тепловыделение в одной секции:

• Чугунные радиаторы — от 100 до 160 Вт.
• Алюминиевые радиаторы — от 82 до 212 Вт.
• Радиаторы биметаллические — от 150 до 180 Вт.

Суммарная теплоотдача несекционных радиаторов:

• Стальные радиаторы — от 1200 до 1600 Вт.
• Конвекторы — от 130 до 10000 Вт.

Подведем итоги. Лидером по теплоотдаче является алюминий. Сталь занимает второе место. Третье отдаем чугуну, который тоже очень долго греется (то есть имеет большую инерцию). Но долго остывает, что иногда выручает.

Какие радиаторы надежнее и долговечнее

Еще раз приводим в виде списка гарантированные производителями сроки безотказной работы.

• Радиаторы чугунные — более 50 лет.
• Радиаторы алюминиевые — от 15 до 20 лет (при условии, что рН воды не выше 7-8).
• Радиаторы стальные — до 15-25 лет
• Радиаторы биметаллические — до 20-25 лет.
• Конвекторы — 10-25 лет.

Итак, если, выясняя, какой радиатор отопления выбрать, вы ставите главным критерием долговечность, то далеко ходить не придется. Берите чугун — ни один новомодный радиатор дольше не прослужит. Только производителя следует выбирать проверенного, который делает действительно качественные аккумуляторы, используя отличное сырье и комплектующие. За ним биметаллические и стальные радиаторы.

Что касается надежности, то тут есть два аспекта — способность выдерживать давление и насколько тот или иной тип радиатора требователен к теплоносителю. Если говорить о давлении, то безоговорочным лидером будут биметаллические радиаторы, за ними следуют алюминиевые, чугунные и стальные радиаторы.

Но радиаторы относятся к теплоносителю по-разному. Наиболее выносливы в этом отношении чугунные радиаторы, затем биметаллические. Для стальных радиаторов важно, чтобы вода не сливалась из системы в течение длительного периода, иначе при попадании в систему кислорода может возникнуть коррозия. Ну и самыми «нежными» являются алюминиевые радиаторы, требующие Ph в пределах 7 – 8 единиц.

Внешний вид и отделка

1. Чугунные радиаторы — модели отечественных производителей, хотя и стали меньше по размерам, претерпев конструктивные изменения (их фасад стал плоским), но не могут похвастаться отделкой. Их покрывают только антикоррозийной грунтовкой, что предполагает последующее окрашивание. Но у моделей европейских производителей и покрытие красивое и прочное, и дизайн вполне современный.

Отдельно стоит сказать о радиаторах в стиле «ретро», они дорогие, но по своему внешнему виду просто восхитительны.

Чугунные радиаторы в стиле ретро.

2. Алюминиевые радиаторы отличаются разнообразием дизайна. Многие производители выпускают разноцветные радиаторы, которые выглядят очень элегантно и привлекательно. Модели алюминиевых радиаторов отличаются широким диапазоном межосевых расстояний и размеров. Это позволяет идеально разместить их в любом уголке дома.

3. Стальные панельные радиаторы впишутся практически в любой интерьер квартиры. Гладкие панели не сильно бросаются в глаза, гармонично вписываясь в декор.

А трубчатые стальные радиаторы часто отличаются нетрадиционной формой. Например, они могут быть угловыми или выполнены в виде трапеции. И окружены лестницами, вписаны в ниши и чердаки. И везде такие радиаторы выглядят свежо и современно, сияя разноцветными красками.

4. Биметаллические радиаторы имеют очень сложную конструкцию. Существует множество моделей, которые имеют не прямые, а криволинейные поверхности. Это позволяет им идеально вписываться в помещения со сглаженными углами. Такую продукцию выпускает, в частности, завод РИФАР. Радиатор SIRA RS Bimetal также может похвастаться плавными и красивыми изгибами линий.

Модель биметаллического радиатора RIFAR FLEX, имеющая закругленную форму.

5. Внутрипольные конвекторы внешне отличаются только декоративными решетками.

Ценовые категории

• Радиаторы чугунные (кроме ретро моделей) — от 300 руб за секцию.
• Радиаторы чугунные «ретро» — от 2000 руб за секцию.
• Радиаторы алюминиевые — от 300 руб за секцию.
• Радиаторы стальные (цена за весь радиатор) — от 1500 до 10000 руб.
• Радиаторы биметаллические — от 500-600 руб за секцию.

Самые дешевые радиаторы стальные панельные и чугунные, особенно отечественного производства. После них пойдут литые алюминиевые радиаторы, чуть дешевле будут экструзионные модели. Но самыми дорогими будут биметаллические радиаторы, чугунные радиаторы в стиле ретро и стальные трубчатые модели радиаторов.

О производителях — самые известные и надежные бренды

Классические чугунные радиаторы выпускают такие фирмы как чешский производитель VIADRUS, испанский — ROCA, итальянский — FERROLI, белорусский (MZOO), турецкий (DEMIR DÖKÜM). Делаем в Чебоксарах (завод ЧАЗ). Ретро-модели выпускает компания ROCA (модель Epoca), DEMIR DÖKÜM (модель Retro).

Алюминиевые радиаторы в основном производятся итальянцами. Итак, это компании RAGALL, ROVALL, DECORAL, MECTHERM, FARAL, INDUSTRIE PASOTTI, GLOBAL, FONDITAL, RADIATORI 2000. У нас есть Ступинский завод СМК, а также компания из Миаса ММЗиК. У каждой фирмы есть свои «фишки» по защите радиаторов от коррозии. В частности, FARAL производит внутреннюю обработку циркония. Хорошее антикоррозийное покрытие есть и на радиаторах Calidor Super Aleternum производства FONDITAL, тоже итальянского.

Стальные трубчатые радиаторы производства немецких фирм ZEHNDER, BEMM, ARBONIA, KERMI. Итальянские производители — ТЕТ-А-ТЕРМ, а в России — КЗТО из города Кимры, выпускающие модель «Завалинка», где можно даже полежать. Однако модели одного плана (скамейки) делают и ARBONIA, и ZEHNDER. Что касается панельных стальных радиаторов, то их выпускают следующие производители: немецкая фирма KERMI, чешская – KORADO, бельгийская – RADSON, голландская – STELRAD, турецкая – DEMIR DÖKÜM, польско-финская – PURMO), итальянская – BIASI. В России можно назвать два предприятия: МЕХАНИЧЕСКИЙ ЗАВОД из Санкт-Петербурга и завод СВАРТЭПЛОТЕХНИКА из Твери.

Биметаллические радиаторы производства фирм Италии (GLOBAL, SIRA), Чехии (ARMATMETAL), России (Рязанский завод Цветлит-Р, Московский завод САНТЕХПРОМ и предприятие из Оренбургской области РИФАР). Именно продукция последнего производителя пользуется большим спросом и популярностью.

Конвекторы производятся российскими (КЗТО, ИЗОТЕРМ и САНТЕХПРОМ), американскими (SLANT/FIN) и европейскими фирмами. Например, словенская VTS CLIMA, польская CONVECTOR, немецкая KAMPMANNAN, английская BISQUE RADIATORS, бельгийская JAGA.

Выбор конкретной модели радиатора

После того, как вы определились с типом и типом необходимых вам радиаторов отопления, пришло время рассчитать и выбрать конкретные модели этих радиаторов, которые будут иметь необходимые технические параметры.

Рассчитываем тепловую мощность

А как подобрать радиаторы отопления, чтобы добиться должного уровня тепла и комфорта? Для этого нужно рассчитать тепловую мощность планируемых к покупке радиаторов. Для некоторых стандартных условий тепловая мощность 0,09требуется до 0,125 киловатт на квадратный метр площади. Такой мощности должно хватить для создания оптимальных климатических условий в помещении.

Теперь о том, что подразумевается под стандартными терминами. Все просто, это комната, в которой есть окно с деревянной рамой и трехметровыми (не выше) потолками, а также входная дверь. При этом по трубам отопления течет горячая вода семидесятиградусной температуры. При тех же условиях, умножив 0,125 на площадь помещения, вы получите необходимую для помещения мощность радиатора или радиаторов (если нужно несколько). Затем остается заглянуть в паспорт конкретных радиаторов и, узнав там тепловую мощность одной секции или всего радиатора, выбрать необходимую модель.

Но это простой расчет, на самом деле необходимо учитывать некоторые другие факторы, которые в данном случае окажут влияние:

• Вы можете уменьшить мощность радиаторов на 10 — 20%, если будете установить в своей комнате пластиковые энергосберегающие стеклопакеты, ведь они примерно на столько снижают теплопотери помещения.
• Если в комнате не одно, а два окна, то под каждое из них нужно поставить радиатор. Их совокупная мощность должна быть на 70 % выше нормативного показателя. То же самое поступим и в случае с угловой комнатой.
• При увеличении или уменьшении температуры горячей воды на каждые 10 градусов мощность прибора также увеличивается (или уменьшается) на 15-18%. Все дело в том, что если температура теплоносителя снижается, то снижается и мощность радиаторов отопления.
• Если потолки выше трех метров, необходимо снова увеличить тепловую мощность. Прибавку необходимо производить во столько раз, во сколько раз выше на 3 метра потолки в помещении. Если потолки ниже, то необходимо уменьшение.

При расчете будем учитывать, как будут подключаться наши радиаторы. Вот несколько предложений по этому поводу:

• Если теплоноситель входит в радиатор снизу, а выходит сверху, то потери тепла будут приличными — от 7 до 10%.
• Боковая односторонняя подводка делает нецелесообразным установку радиаторов длиной более 10 секций. В противном случае последние участки от трубы останутся практически холодными.
• Увеличивает теплоотдачу с 10 до 15 процентов приклеиванием на стену за радиатором специального светоотражающего изоляционного материала. Например, это может быть такой материал, как пенофол.

Конечно, здесь указаны не все показатели, например, нужно учитывать, из какого материала построен дом, какое у него строение, есть ли утепление, но в целом они позволяют выбрать необходимые приборы для отопления.

Определить необходимые размеры

При покупке радиатора необходимо точно знать следующие моменты:

• Какой у вас тип подводки — скрытая или открытая;
• Как подведены трубы к радиатору, от пола, от стены, сверху, сбоку и т.д.
• Диаметр труб отопления;
• Расстояние между трубами (межосевое расстояние).

Предусмотрено и такое размещение радиатора, чтобы воздух мог свободно обтекать его — иначе помещение не получит от 10 до 15% тепла.
