Как собрать радиатор отопления своими руками видео: Установка радиаторов отопления в квартире своими руками: нормы, СНиПы и схемы

Как собрать, снять или снять батарею отопления своими руками

Рано или поздно у каждого владельца отопительной системы может возникнуть вопрос, как снять батарею отопления, как произвести сборку радиаторов. Разберемся, как производится сборка отопительных трубопроводов.

Снятие секции с радиатора отопления

• Подготовка – тонкости сборки
• Правила монтажа батарей

Подготовка – тонкости сборки

В зависимости от того, какие теплопотери имеет помещение, батареи могут обладать разным количеством секций. Если нужно, их перегруппировывают между собой, то есть – частично нужно как разобрать батарею отопления, так и собрать, но уже с необходимым количеством секций. Видео, как разобрать радиатор отопления, можно посмотреть ниже.

Секции батарей отопления соединяются между собой ниппелями, они имеют внешние правую и левую резьбы, внутри – два выступа специально для ключа. Ниппели ввертываются одновременно сверху и снизу в два блока.

Комплект заглушек и прокладок для радиатора отопления

Когда осуществляется сборка радиаторов отопления своими руками, между секциями ставят прокладки из паронита или же резины толщиной до полтора мм. Можно применять специальный прокладочный картон, смоченный в воде и проваренный в натуральной олифе. Прокладки не должны вылезать за шейки батарей отопления. Также стоит отметить, что верхние грани секций собранной батареи отопления должны размещаться в одной плоскости с допуском не более, не менее 3 мм.

Перед тем, как открыть батарею отопления, собрать ниппели, опорные плоскости и резьбовые гнезда секций нужно осмотреть, почистить и смазать суриком на натуральной олифе. Стоит заметить, что резьба на ниппелях и в гнездах должна быть полной, а выступы специально под ключ внутри ниппелей не должны иметь различных сколов, перепадов высоты. Перед тем, как собрать радиатор отопления, следует знать, что сборка производится на деревянном щите, который расположен на уровне стола.

Основное условие правильной сборки – это равное вывертывание в секции батарей ниппелей.

Так, секции кладут на щит, сдвигают, между секциями ставят ниппели с прокладкой, которая надета на них предварительно. На внешней поверхности ниппеля нарезаны левая и правая резьбы по 16 мм. Так, на одной стороне секции радиатора гнезда обладают правой резьбой, на другой – левой. Такая конструкция позволяет при вращении ниппеля в одну сторону притягивать секции одна ко второй, при проворачивании в другую стону – они разъединяются. Чтобы проворачивать ниппеля, существует два выступа во внутренней полости. Проворачивают ниппель специальным радиаторным ключом.

При вращении каждого из ниппелей в пол-оборота в секциях батарей они должны быть наживлены. И если это сделано не во всех гнездах (их 4), то операцию следует повторить. После наживления ниппеля проворачивают вручную на 2-3 нитки, потом окончательное свинчивание секции батареи производится радиаторным ключом – уже до упора.

Скручивание секций радиаторов отопления

Сборка батареи отопления – ее качество и характеристики просто проверить. Для этого следует опрессовать их сжатым воздухом.

Делается специальное изделие – в трубку Ду-15 впаивается ниппель от автокамеры, трубку вворачивают в радиаторную пробку. С помощью такого устройства и автомобильного насоса, оснащенного манометром, очень просто создать давление в одну атмосферу и проверить, насколько были соблюдены правила и нормы того, как собрать батарею отопления, насколько качественно и аккуратно была осуществлена сборка. На герметичность система проверяется при помощи мыльного раствора.

Правила монтажа батарей

После того, как произведена сборка радиатора отопления, будем осуществлять монтаж системы. Он не будет отличаться от монтажа и работ при устройстве систем водоснабжения. Следует только соблюдать несколько правил:

• Уклон трубопровода, который будет подавать горячую воду, не должен быть меньше 2 мм на 1 погонный метр, подъем – в сторону воздухосборника.
• Уклон обратки – такой же, но в сторону котла.
• Трубопроводы прочно крепятся на строительных конструкциях зданий или же плотно прилегают к опорам.

Трубы отопления прикрепленные к стене

• Если высота этажа будет до 3 метров, то крепления на стальных стояках не предусмотрены.
• Если высота больше – то их размещают на половине высоты.
• Сборка батарей отопления на чердаках осуществляется на подвесках к стропилам.
•  Главный стояк снизу должен укладываться на прочную опору и через каждые три-четыре метра закрепляться к стенке хомутами.
• Трубопроводы вертикального типа не должны отклоняться от вертикальной оси более, чем на 2 мм на 1 погонный метр их длины.

Эти и другие правила монтажа должны соблюдаться в процессе установки батарей отопления. Лучше всего по этому поводу получить консультацию специалиста, который подскажет наиболее оптимальный вариант именно в вашем случае.

Монтаж и сборку батареи отопления лучше доверить профессионалам

Разборка радиатора отопления, сборка и установка – все эти операции должны производиться с наибольшей аккуратностью. Ведь от этого зависит эффективность действующей или будущей системы отопления.

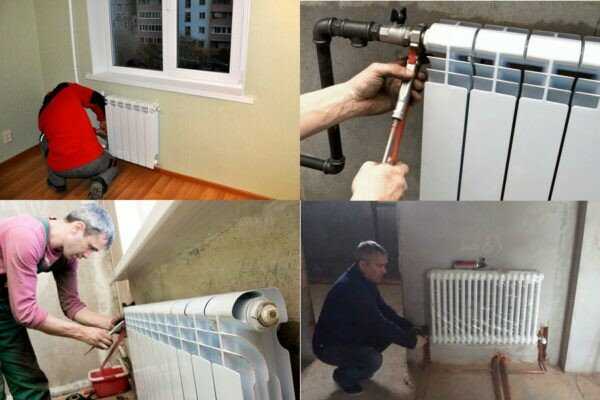

Установка радиаторов отопления своими руками

Устройство или реконструкция системы отопления подразумевает монтаж или замену отопительных приборов. Хорошая новость состоит в том, что при желании, можно с этим справиться своими руками без привлечения специалистов. Как должна проходить установка радиаторов отопления, где и как их располагать, что надо для проведения работ — все это в статье.

Возможна установка радиаторов отопления своими руками

Содержание статьи

• 1 Что необходимо для монтажа
  • 1.1 Кран Маевского или автоматический воздухоотводчик
  • 1.2 Заглушка
  • 1.3 Запорная арматура
  • 1.4 Сопутствующие материалы и инструменты
• 2 Где и как разместить
• 3 Как правильно установить
  • 3.1 Крепление к стене
  • 3.2 Крепление к полу
• 4 Варианты обвязки радиаторов отопления
  • 4. 1 Обвязка при одностороннем подключении
  • 4.2 Обвязка при диагональном подключении
  • 4.3 Обвязка при седельном подключении
• 5 Видео-уроки по установке радиаторов отопления

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя,  выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Где и как разместить

Традиционно радиаторы отопления устанавливают под окном. Это необходимо для того, чтобы поднимающийся теплый воздух отсекал холод от окна. Для того чтобы стекла не потели, ширина отопительного прибора должна быть не менее 70-75% от ширины окна. Его надо устанавливать:

Это все рекомендации, соблюдение которых обеспечивает нормальную циркуляцию теплого воздуха в помещении и эффективный его обогрев.

Как выбрать трубы из полипропилена читайте тут.

Как правильно установить

Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир. Для систем с естественной циркуляцией делают небольшой уклон — 1-1,5% — по ходу теплоносителя. Больше делать нельзя — будут застои.

Правильная установка радиаторов отопления

Крепление к стене

Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.

Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических

При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.

Один из видов кронштейнов

При установке кронштейнов их прикладывают к стене в том месте, где будут монтировать. Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене. Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.

Крепление к полу

Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из легкого бетона или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.

Ножки для установки алюминиевых и биметаллических радиаторов на пол

Возможна напольная установка батарей отопления из алюминия и биметаллических. Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала.

Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

• седельное;
• одностороннее;
• диагональное.

Варианты подключения

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут).

Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

Боковое подключение с байпасом (однотрубная система)

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Вариант со сваркой

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

Односторонняя обвязка при двухтрубной системе

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Обвязка при диагональном подключении

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

Однотрубная система с вертикальными стояками (в квартирах) выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.

Подача теплоносителя сверху

Обратите внимание, при однотрубной системе снова необходимо наличие байпаса.

Подача теплоносителя снизу

Обвязка при седельном подключении

При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.

При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).

Седельное подключение при однотрубной системе

При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).

Видео-уроки по установке радиаторов отопления



Монтаж радиаторов отопления- Обзор +Пошаговая инструкция

Замена и установка радиаторов своими руками. Монтаж или замена отопительной системы подразумевает то, что будет выполнен установка отопительных устройств. Отличная новость в том, что вы при желании сможете справиться со всем самостоятельно и не привлекать специалистов. Как должна происходить установка радиаторов отопления своими руками, где их разместить и что потребуется для проведения работ – все это описано в статье.

Для начала следует ознакомиться с видами батарей, и если вы не купили радиаторы, то выбирайте один вариант из четырех самых лучших – секционные алюминиевые радиаторы, состояние из силумина, биметаллические обогреватели (из силумина и стального каркаса), чугунные приборы или стальные радиаторы (могут быть из штампованного металла или трубчатыми).

Содержание:

• 1 Что потребуется для установки
  • 1.1 Кран Маевского/воздухоотвод автоматического типа
  • 1.2 Заглушка
  • 1.3 Арматура запорного типа
  • 1.4 Материалы и инструменты
• 2 Подробности процесса
  • 2.1 Как и где разместить радиаторы
  • 2.2 Правила установки
  • 2.3 Крепление на стену
  • 2.4 Монтаж на пол
  • 2.5 Варианты обвязки отопительных радиаторов
    • 2.5.1 Для одностороннего подключения
    • 2.5.2 По диагональному подключению
    • 2.5.3 Седельное подключение

Что потребуется для установки

Монтаж отопительных радиаторов любой разновидности требует, чтобы у вас в наличии были все необходимые устройства и материал. Набор нужных материалов практически всегда одинаковый, но для чугунных батарей, к примеру, заглушки нужны большего размера, а кран Маевского попросту не устанавливают, зато в высшей точке = потребуется монтаж автоматического воздухоотвода.

А вот монтажные работы отопительных радиаторов биметаллического и алюминиевого типа полностью одинаковая. Панели из стали тоже имеют определенные отличия, но лишь в плане навешивания – с ними в комплектации идут специальные кронштейны, а вот на задней панели есть особые дужки, которые отлиты из металла, при помощи которых прибор будет прицеплен на крючки кронштейнов.

Кран Маевского/воздухоотвод автоматического типа

Он представляет собой небольшой по размерам элемент для сброса воздуха, который способен скапливаться в радиаторе. Ставят его на свободный выход сверху (коллектор). Он в любом случае  должен быть на каждом отопительном прибор при установке биметаллического или алюминиевого радиатора. Размер устройства будет куда меньше, чем диаметр, и поэтому потребуется приобрести еще один переходник, но краны Маевского идут в комплекте  с переходниками, и вам потребуется лишь знать диаметр коллектора.

Помимо крана Маевского есть и автоматические воздухоотводы. Их тоже модно будет поставить на радиаторы, но у них больше размеры и почему-то их выпускают лишь в никелированном или латунном корпусе, а вот в белой эмали устройств нет. Картина получается вовсе некрасивая, и хотя он помогают спускать воздух автоматически, их устанавливают редко.

Заглушка

У радиаторов с боковым подключением четыре выхода, причем два из них заняты обратным  подающим трубопроводом, а на третий обязательно ставят кран Маевского. Последний выход должен быть перекрыт заглушкой. Она, как и многие современные батареи, чаще всего окрашены белоснежной эмалью и совсем не портят внешний вид.

Арматура запорного типа

Потребуется еще и два крана шарового типа или же запорных с регулировкой. Их ставят на каждую батарею на входе и выходе. Если это обычные краны шарового типа, то они требуются для того, чтобы при экстренном ремонте или замене деталей в отопительный сезон можно было выключить радиатор и снять его. В таком случае, даже если что-то случится с радиатором, то вы его отсечете, а остальная система продолжит работать.  Достоинство подобного решения – низкая стоимость шаровых кранов, а недостаток в том, что нет возможности регулировать тепловую отдачу.

Практически аналогичные задачи, но теперь с дополнительной возможностью поменять интенсивность потока теплового носителя могу выполнять даже запорные краны регулировки. Они куда дороже, но дадут возможность подстраивать тепловую отдачу (к примеру, сделать ее меньше), да и внешне выглядят куда лучше, особенно если в угловом и прямом исполнении (обвязка будет выглядеть аккуратно).

Также при монтаже радиатора отопления вы, при желании, можете поставить терморегулятор на подаче теплового носителя после шарового крана. Это устройство относительно небольшого размера, которое даст возможность изменять тепловую отдачу отопительного прибора. Если радиатор будет греть плохо, то их ставить нельзя, потому что станет еще хуже, ведь данные устройства делают поток только меньше. Есть разные терморегуляторы на батареи – автоматические электронные, но чаще всего применяется простая механика.

Материалы и инструменты

Еще для того, чтобы повесить батареи на стены, могут потребоваться кронштейны или крючки.

Их количество будет зависеть от габаритов батареи:

• Если число секций не больше 8 или длина не больше 1.2 метров, то хватит и 2 точек крепления сверху, а снизу хватит и одной.
• На каждые следующие 0.5 метра или 5-6 секций следует добавлять по одному креплению снизу и сверху.

Кроме того, потребуется ФУМ-лента или подмотка из льна, сантехническая паста для того, чтобы герметизировать соединения.  Также подготовьте дрель и сверла, строительный уровень (в идеале нивелир, но если нет, подойдет и обычный пузырькового типа), определенное количество дюбелей. Более того, потребуется найти оборудование для совмещения фитингов и труб, но это будет зависеть только от вашего выбора основных элементов.

Подробности процесса

Как и где разместить радиаторы

По традиции отопительные радиаторы устанавливают под окном, и это требуется для того, чтобы теплый воздух при поднятии вверх отсекал холод от окон. Для того чтобы стекла не начали потеть, ширина отопительного прибора должна быть не меньше, чем ¾ от ширины окна.

Его следует устанавливать так:

• Посередине проема окна, и допускается отклонение в 2 см.
• Расстояние от пола до батареи – от 8 до 12 см.
• До подоконника – от 10 до 12 см.
• От стены до задней стенки – от 2 до 5 см.

Это простые рекомендации, но если их соблюдать, то сможете обеспечивать нормальную циркуляцию прогретого воздуха в помещении и его эффективное обогревание.

Правила установки

Теперь немного о том, как правильно подвешивать радиатор. Желательно, чтобы стена за ним была ровной, потому что так будет куда проще работать. Далее на стене стоит отметить середину проема, начертить горизонталь на 10 см ниже, чем линия подоконника. Это та граница, по которой можно будет выровнять верхний край отопительного прибора. Кронштейны следует установить таким образом, чтобы верхняя грань совпадала с прочерченной линией (получилась горизонтальной). Подобное расположение подойдет для отопительных систем с принудительным типом циркуляции (это когда установлен еще и насос) или для квартиры. Для систем, где есть естественная циркуляция, следует сделать малый уклон на 1.5% по ходу теплового носителя. Больше делать нельзя, чтобы не было застоев.

Крепление на стену

Итак, мы перешли непосредственно к замене радиаторов отопления в квартире, и тут потребуется учесть, что при монтаже кронштейнов или крюков для радиаторов отопления потребуется делать все по правилам. Крюки следует установить по типу дюбелей – в стене просверлить отверстие нужного диаметра, и в него установить пластиковый дюбель, а после вкрутить в него крюк. Расстояние от стены до прибора отопления легко отрегулировать – вкручивать или выкручивать корпус крюка. Крюки для чугунных батарей отличаются своей толщиной, и это крепления для биметаллических или алюминиевых деталей. При монтаже крюков под радиаторы отопления следует сразу же учесть тот факт, что основная нагрузка будет приходиться на верхнее крепление. Нижнее будет служить лишь для того, чтобы зафиксировать в заданном положении прибор относительно стен и его установить на 1 см ниже, чем коллектор снизу. В противном случае у вас попросту не получится навесить радиатор.

При монтаже кронштейнов следует прикладывать их к стене в то место, где будет выполнен монтаж. Для этого сначала следует приложить батарею к месту монтажа, и посмотреть, куда «встанет» элемент, отметить это место на стене. Далее положите батарею, можете приложить кронштейн к стене и разместите крепление на нем. В таких местах просверлите отверстия, вставьте дюбели и прикрутите кронштейн на винты. Установите все элементы крепления и можно будет навешивать на них отопительный прибор.

Монтаж на пол

Далеко не каждая стена способна удерживать даже легкие батареи из алюминия. Если стены выполнены из легкого бетона или обшиты листами гипсокартона, то потребуется установка на пол. Некоторые разновидности стальных и чугунных радиаторов сразу в комплекте идут с ножками, но они устраивают своим внешним видом далеко не каждого. Допускается и напольная установка батарей отопления биметаллического и алюминиевого типа. Их крепят на пол, а после устанавливают отопительный прибор и прикрепляют дугой нижний коллектор на ножки. Такие ножки есть с регулировкой высоты, а есть и фиксированные. Способ монтажа к полу прост – на гвозди или дюбеля (все зависит от материала).

Варианты обвязки отопительных радиаторов

Монтаж радиаторов отопления подразумевает, что они будут подключены к трубопроводу. Есть три основных способа для подключения,  а именно диагональный, седельный и односторонний.

Для одностороннего подключения

Одностороннее подключение чаще всего используется для квартир. Оно может быть однотрубным или двухтрубным (первый вариант более популярный). В квартирах также часто используются металлические трубы, и поэтому рассмотрим вариант обвязки радиаторами трубами из стали на сгонах. Помимо труб подходящего диаметра потребуется два крана шарового типа, два тройника и сгоны – это детали, которые имеют наружную резьбу на обоих концах.

Все соединения изображены на фото, и при однотрубной системе обязательно используйте байпас, который дает возможность отключить радиатор без отключения и спуска системы. Кран на байпас устанавливать нельзя – им вы перекроете  движение теплоносителя по стояку, и вряд ли этим обрадуете соседей, а также есть большая вероятность «попасть» на штраф.

Все резьбовые соединения уплотняются при помощи ФУМ-ленты или льняной подмотки, а поверх нее нужно наносить упаковочную пасту. При вкручивании крана в коллектор не нужно много обмотки, потому что из-за излишков могут появиться микротрещины. Это актуально для всех типов приборов отопления, кроме чугунных. Если же у вас есть возможность использования сварки, то можно приварить байпас. Именно так будет выглядеть обвязка радиаторов в квартире. При двухтрубной системе байпас не требуется, просто к верхнему входу будет подключена подача, а к нижнему обратка, и тут никак не обойтись без кранов. При нижней разводке (когда трубы идут по полу) такой вариант подключения делается крайне редко, потому что получается некрасиво и неудобно, и куда лучше использовать следующий вариант установки радиатора отопления.

По диагональному подключению

Монтаж радиаторов отопления с диагональным подключением являем лучшим вариантом с точки зрения тепловой отдачи, потому что она  будет самая высокая. При нижней разводке такой тип подключения будет несложно реализовать – подача с одной стороны сверху, а обратка снизу с другой стороны. Однотрубная система, оснащенная вертикальными стояками,  выглядит не очень хорошо, но многие люди готовы с этим смириться ради хорошей теплоотдачи. Обратите внимание на тот факт, что если система будет однотрубной, то снова потребуется байпас.

Седельное подключение

Для нижней разводки или скрытой установке труб от радиаторов отопления это будет самый удобный вариант. При седельном подключении и нижней однотрубной разводке есть два способа – с байпасом и без него. Во втором случае краны все равно придется поставить, и при необходимости можно будет снять радиаторы, а между кранами поставить временную перемычку (сгон – это кусок трубы требуемой длины с резьбой на концах).  При вертикальной разводке (речь идет о стояках в многоэтажном доме) подобный тип подключения можно встретить нечасто, потому что от него большие тепловые потери (до 15%).

установка биметаллических радиаторов отопления своими руками видео

Мы работаем официально. Предоставляем документы для ДЕЗ, ЖЭК, ТСЖ и управляющих компаний.

Установка биметаллических радиаторов отопления своими руками видео

Каждое жилое помещение нуждается в отоплении. Причем отопительное оборудование должно быть качественным. Ведь почти полгода холодов система отопления должна исправно функционировать. При планировании системы отопления, многие задаются вопросом, радиаторы стальные или биметаллические что лучше и, сравнив характеристики обоих видов, останавливают свой выбор все же на биметалле. Ведь благодаря высоким показателям теплоотдачи, аккуратному внешнему виду, именно такие батареи являются практичными, долговечными и позволяют создать уют в квартире, наполнить помещение теплом.

К тому же устанавливать их можно самостоятельно. Это не требует больших разрушений, проводится достаточно просто и аккуратно. Главное знать основные правила и провести правильный расчет параметров устройства. Если вы не знаете, как правильно установить биметаллический радиатор отопления, данная статья для вас. Мы рассмотрим устройство радиаторов, особенности монтажа, а также кратко опишем некоторые наиболее популярные модели для оборудования отопительной системы.

Устройство биметаллических батарей

Надо отметить, что устройство биметаллических радиаторов отопления достаточно простое. Состоит конструкция из самих радиаторов, а также стальных труб, примыкающих к ним. Участки соединений обрабатываются методом точечной сварки.

Радиатор представляет собой металлическую трубу. Внутри – железо. Это идеальный материал, который отлично подходит к металлическому комплексу отопления. Поскольку более эффективно держит давление. Сверху труба покрывается алюминиевым слоем. Что повышает характеристики теплопроводности. А так как при производстве батареи используется два металла, она и получила название биметаллической. Используя биметалл радиаторы отопления становятся более прочными, имеют высокие эксплуатационные характеристики.

Биметаллические радиаторы могут быть двух типов:

1. -с усиленными каналами;
2. на основе стального каркаса. Такие устройства лучше защищены. Поскольку исключается контакт воды с алюминием. Помимо этого им не страшна коррозия и они гораздо прочнее, нежели варианты с усиленными каналами.

Батареи из биметалла рекомендуется устанавливать в квартирах с центральным комплексом водяного отопления на основе железа, стали. Надо отметить, что стоимость биметаллических радиаторов отопления вполне приемлема и зависит от мощностных характеристик модели и размера оборудования.



Как рассчитать количество секций?

Для того чтобы получить точный расчет, лучше, конечно, доверить эту работу специалистам. Если же вы решили проводить монтаж биметаллического радиатора самостоятельно, то вы должны знать особенности подсчета.

Потребуется два показателя: площадь жилого помещения и уровень мощности выбранной модели батареи. Мощность биметаллических радиаторов отопления производители указывают в паспорте прибора. Величину площади надо разделить на 10. Это необходимо для расчета по 1 кВт на 10 кв.м. Полученное число следует разделить на мощность биметаллического отопительного устройства. Полученное в результате деления число надо округлить до целых (в большую сторону). Это позволяет получить информацию о нужном количестве секций.



 Наши работы

Замена радиаторов (батарей) отопления на газосварке.

Наши специалисты устанавливают радиаторы (батареи) отопления на газосварке или резьбовом соединении. Оба способа разрешены СНиП и являются надежными и долговечными. Выбор зависит от желания заказчика и рекомендаций управляющей компании, которая обслуживает Ваш дом. Мы применяем ремонто-сберегающие технологии, по-этому не стоит опасаться, что при проведении работ пострадают обои или паркет.

Наши заказчики выбирают

7,000.00 р.

6,300.00 р.

В корзину

Купить за 1 клик

Мы обслуживаем

Районы Москвы:

Бескудниковский,Бибирево,Бирюлёво Восточное,Бирюлёво Западное,Богородское,Братеево,

Бутово

Северное,БутовоЮжное,Бутырский,Вешняки,Внуково,Войковский,Восточный,Выхино-Жулебино,Гагаринский,Головинский,Гольяново,Даниловский,Дегунино

Восточное,Дегунино Западное,Дмитровский,Донской,Дорогомилово,Замоскворечье,Зюзино,Зябликово,Ивановское,

Измайлово Восточное,Измайлово,Измайлово

Северное,Капотня,Коньково,Коптево,Косино-Ухтомский,Котловка,Красносельский,Крылатское,Крюково,Кузьминки,Кунцево,Куркино.

Левобережный,Лефортово,Лианозово,Ломоносовский,Лосиноостровский,Люблино,Марфино,

Марьина роща,Марьино,Матушкино,Медведково Северное,Медведково Южное,Метрогородок,

Мещанский,Митино,Можайский,Молжаниновский,Москворечье-Сабурово,Нагатино-Садовники,

Нагатинский затон,Нагорный,Некрасовка,Нижегородский,Ново-Переделкино,Новогиреево,

Новокосино,Обручевский,Орехово-Борисово Северное,Орехово-Борисово Южное,Останкинский,

Отрадное,Очаково-Матвеевское,Перово,Печатники,Покровское-Стрешнево,Преображенское,

Пресненский,Проспект Вернадского,Раменки,Ростокино,Рязанский,Савёлки,Савёловский,

Свиблово,Северный,Силино,Сокол,Соколиная гора,Сокольники,Солнцево,Старое Крюково,

Строгино,Таганский,Тверской,Текстильщики,Тёплый Стан,Тимирязевский,Тропарёво-Никулино,

Тушино Северное,Тушино Южное,Филёвский парк,Фили-Давыдково,Хамовники,Ховрино,

Хорошёво-Мневники,Хорошёвский,Царицыно,Черёмушки,Чертаново

Северное,Чертаново Центральное,Чертаново Южное,Щукино,Южнопортовый,Якиманка,Ярославский,Ясенево.

Как установить биметаллический радиатор — установка биметаллических радиаторов + фото

Установка радиаторов отопления включает несколько последовательных этаповУстановка отопительных приборов – процесс ответственный и трудоемкий. Важно знать не только саму процедуру выполнения работ, но и такие нюансы, как на каком расстоянии вешать радиаторы. Многое зависит и от материала изготовления батарей. Но при желании собрать конструкцию можно своими силами.

Как выбрать радиатор отопления для монтажа своими руками

Радиаторы классифицируются за материалом изготовления. Так выделяют чугунные, алюминиевые и медные батареи. У каждого варианта есть свои плюсы и минусы.

Чугун отличается высокой теплоотдачей. Для материала требуется больше времени для прогрева, но и тепло удерживается дольше. Изделия получаются тяжелыми, всего одна секция может весить 10 кг. К тому же периодически батареи потребуется подкрашивать.

Главное достоинство чугуна – способность выдержать температуру теплоносителя до 150 градусов. При этом состав жидкость не имеет особого значения.

Алюминий считается наиболее популярным материалом для радиаторов. Причиной этому служит хорошая теплоотдача, небольшая стоимость и податливость. Так из алюминия можно изготовить батарею любой конфигурации.

Минусы алюминиевых радиаторов:

1. Плохо воспринимают перепады давления. При высоких перепадах конструкция может лопнуть.
2. Требовательные к состоянию теплоносителя. Из-за плохого качества воды материал подвергается коррозии.

Стальные батареи выпускаются в форме монолитных блоков, а не секций. Такие варианты больше подходят для индивидуальной системы отопления. Достоинства и недостатки стальных радиаторов находятся в равных количествах. Среди плюсов выделяют высокую теплоотдачу. Но сталь быстро ржавеет.

Все чаще для батарей используют сплавы металлом. Так алюминий соединяют со сталью или медью. Это повышает тепловые характеристики материала. При этом отмечают прочность, легкость и стойкость изделий. Из минусов только высокая стоимость.

Требования к отопительным приборам

Биметаллические радиаторы считаются наиболее оптимальным решением с точки зрения эффективности и практичности. Кроме этого, подобные радиаторы отличаются довольно привлекательным внешним видом. Установка биметаллической батареи отопления может не то, чтобы испортить внешний вид помещения, но придать ему завершенный, эстетичный облик.

Отопительные радиаторы должны соответствовать некоторым техническим требованиям. В первую очередь, они должны обладать хорошей прочностью.

Благодаря своей прочности они способны выдержать довольно высокое рабочее давление. Биметаллические отопительные радиаторы способны выдержать давление от 20 до 40 атмосфер. В многоквартирных домах рабочее давление редко превышает показатель в 10 атмосфер, но иногда коммунальщики пускают теплоноситель по трубам под слишком высоким давлением и запас прочности радиатора никогда не будет лишним. Благодаря тому, что биметаллические радиаторы изготовлены из двух различных материалов, они сочетают в себе все их наиболее хорошие характеристики и качества.

Биметаллический радиатор в разрезе

Способы монтажа радиаторов отопления

Крепить радиаторы может каждый, ведь система достаточно простая. Но при этом важно соблюдать строительные правила и нормы. Согласно им выделяют несколько способов монтажа.

Методы установки батарей:

• Боковой;
• Нижний;
• Диагональный.

Боковое подключение встречается намного чаще. Ввод и вывод трубы монтируется с одной стороны радиатора. Правда подсоединение к штуцерам отличается, так вводная скрепляется с верхним, а выводная – с нижним.

Данный вариант предусматривает определенный интервал между штуцерами. Иначе батарея будет не полностью прогреваться. Если сам радиатор имеет много секций, то придется использовать удлинитель.

Нижняя сборка предусматривает соединение вводной трубы с нижним штуцером на одной стороне, а выводной – с нижним на другой стороне.

Иногда оба штуцера размещены на дне. В этом случае монтируется нижнее подключение. Но данный вариант уменьшает теплоотдачу.

Диагональный вариант считается самым лучшим. Вводная труба подключается к штуцеру сверху, а выводная – снизу. Там максимально минимизируются теплопотери.

Подключение подразделяют на последовательное и параллельное. Первый вариант подразумевает вывод одной трубы входом для другой. Это замкнутая система, требующая установки бойпаса. Это специальная трубка, соединяющая входной и выводной патрубок. Параллельное подключение подразумевает разный отвод для каждой трубы.

Определяем количество секций

Радиаторы отличаются высотой

Чтобы в помещении была комфортная температура, и котел при этом не работал на пределе своих возможностей, нужно выполнить несложные расчеты, благодаря которым можно выяснить, сколько секций потребуется для каждой комнаты. Нужно узнать площадь помещения и мощность отдельной секции отопительного прибора.

• Площадь помещения узнаем, перемножив 3 стороны – ширину, длину и высоту.
• Мощность радиатора указана в паспорте изделия.

Схема и правила установки отопления

Каждый вариант подключения может использоваться в однотрубной и двухтрубной конструкции. Первый вариант подразумевает монтаж радиаторов одной системой, где жидкость стекает сверху вниз. В частном доме такая система невыгодная, так как нижние радиаторы прогреваются плохо.

Двухтрубная схема имеет больше преимуществ. Горячая жидкость поступает в один стояк, а выводится в другой. Такая разводка часто встречается в домах, так как способна обогреть все помещения.

Правила самостоятельного монтажа батарей:

1. Радиатор должен быть размещен горизонтально, без перекосов;
2. Между верхней частью и подоконником должно быть расстояние 5-10 см;
3. От пола до батареи предусматривается интервал в 8-12 см;
4. От радиаторного оборудования к стене предусматривают щель в 2-5 см;
5. Затягивать клапан следует с максимальным усилием в 12 кг, работы лучше выполнять динамометрическим ключом.

Процесс установки состоит из нескольких этапов. Сначала потребуется демонтировать старый радиатор. Затем определяются с местом, фиксируют кронштейны и навешивают батареи. Дальше устанавливают запорную арматуру и подключают трубы. В теории все просто, но практика имеет множество нюансов.

На заметку

Экран

• Биметаллические радиаторы не рекомендуется закрывать экраном, так как он существенно снизит теплоотдачу прибора. Кроме того, если установлены автоматические регуляторы, то они будут срабатывать на изменение температуры под экраном, а не в помещении.
• Если для обогрева помещения нужно установить более десяти секций, то не нужно их объединять в одну батарею. Эффективность работы такой сборки будет чувствительно ниже, нежели двух батарей с аналогичным количеством секций.
• Если воздух слишком часто приходится выпускать из системы, то это может быть признаком имеющейся неисправности (нарушена герметичность котла или радиатора).
• Монтажные работы лучше всего выполнять в тот период времени года, когда нет отопления.

Выбор места установки батарей отопления в частном доме

Чтобы повесить прибор своими руками, стоит помнить, что патрубки подвода к батареям монтируются с небольшим уклоном навстречу теплоносителю. При перекосах и строго вертикальном размещении в батареях может скапливаться воздух.

Центральная ось радиатора должна совпадать с центральной осью окна.

Допускаются небольшие отклонения в пару сантиметров. Визуально все должно быть ровно. Но это необязательное условие, чтобы поставить радиатор.

Рекомендации к определению местоположения:

1. Уклон подводящих труб должен составлять 0,005-0,01. Это означает, что каждый погонный метр трубопровода наклоняется на полсантиметра.
2. От пола к радиатору соблюдают интервал 6-10 см, от подоконника – 5-10 см, от стены – 2-5 см.
3. В обязательном порядке соблюдается горизонтальное и вертикальное направление.

Чтобы увеличить теплоотдачу прибора, перед монтажом можно провести некоторые манипуляции. Так устанавливают щит из теплоотражающего материала. Или выполнить покрытие средством с аналогичными свойствами.

Пример расчета

Делаем подсчет

• К примеру, комната имеет габариты 3×4×2,6 м. Перемножив эти цифры, получим 31,2 м3.
• Условно будем считать, что каждая секция биметаллического радиатора имеет мощность в 200 Вт.
• Для удобства подсчетов разделим мощность на 100: 200/100=2.
• Теперь площадь комнаты разделим на полученную цифру: 31,2/2=15,6.
• Полученная цифра является результатом, в котором отражено количество секций, требуемых для установки в комнате.
• Так как приобрести 15,6 секций нереально, то округляем цифру в большую сторону. В результате получилось 16 секций.

Вышеприведенный подсчет количества секций для помещения подразумевает, что стены теплые, а окна не продуваются. В противном случае количество секций радиатора придется увеличить.

Установка батарей отопления: подготовительные работы

Сначала потребуется снять старые батареи. Для этого отключают подачу воды. Также можно просто перекрыть запорный вентиль. При подключении системы к магистрали перекрывается стояк. В частном доме определение оптимального время работ полностью зависит от пожеланий хозяина.

Подготовительные работы перед заменой радиаторов:

1. Определиться с длительностью выполнения работ;
2. Позаботиться о всех инструментах и материалах;
3. Получить разрешение на отключение сети в обслуживающей компании, за это придется заплатить;
4. Перекрыть стояк в разрешенное время.

Данная последовательность работ выполняется в период отопления. В летнее время жидкости в трубах нет. Данную информацию можно уточнить в слесаря, который обслуживает дом. Именно поэтому замена батарей актуальная в теплое время года.

Очень важная информация

Ниже будут описаны ситуации, когда то или иное включение батареи может быть нежелательным, а подчас неприемлемым!

Читая мой блог, Вы наверняка делаете ремонт. Добавьте к себе в закладки вот эту страницу. Здесь находятся все полезные магазины по благоустройству дома.

4.1.Без перемычки использовать терморегулятор нельзя

В пункте 2 мы с Вами поговорили о терморегуляторе. Однако нужно понимать, что эксперименты с регулятором температуры возможны только при наличии перемычки! Если ее не будет, а Вы уменьшите диаметр проточной трубы, то общий ток горячей воды через Вашу квартиру уменьшится. Что конечно же недопустимо, иначе к Вам придут соседи!

4.2. Терморегулятор может засориться

Если Вы используете перемычку, но по какой-то причине на время ее выключили и терморегулятор выставили в положение 5, т.е. обеспечили полный поток горячей воды только через батарею, как показано на рисунке:

то вроде все хорошо. Однако, мы должны принимать действительность, какая она у нас есть. Даже, если мы в первый раз правильно включили батареи центрального отопления, нет никакой гарантии, что, например, через месяц или два не пройдет новый грязевой поток через трубы. А вот тогда, если перемычка выключена, то шлепок грязи прямиком пойдет в Ваш терморегулятор, который, на самом деле, очень к ней чувствителен. В итоге, в терморегуляторе образуется затор, и вода вообще не пойдет в батарею. Не пойдет она и в перемычку, ведь Вы ее закрыли. Поэтому, в этой ситуации вода через Вашу квартиру перестанет идти, в доме по Вашему отопительному стояку вода также остановится и начнет остывать на морозе. В результате отряд злых соседей вместе с председателем ТСЖ или ЖСК в Вашу квартиру обеспечен.

Понятно, что включение по приведенному выше рисунку аналогично не приемлемо для положений регулятора 4,3,2,1,*

4.3. Перемычка всегда должна быть включена

Возьмите себе за правило, неважно, используете Вы регулятор температуры или не используете, но перемычка должна быть включена всегда. Таким образом, Вы всегда обеспечите ток горячей воды через Вашу квартиру. Когда имеет смысл выключить перемычку? Например, когда Вы чувствуете, что батарея подзасорилась. Тогда Вы пускаете весь ток воды через батарею, отключив перемычку. Возможно более мощному потоку горячей воды и удастся протолкнуть застрявшую грязь. Но это нужно делать непродолжительно и только под Вашим контролем — оставить ситуацию в таком виде и пойти спать — нельзя. Дело в том, что если грязь не удастся протолкнуть, то вновь образуется затор: вода не сможет пройти ни через батарею, ни через перемычку.

4.4. Терморегулятор при монтаже должен быть установлен за перемычкой, т. е. непосредственно перед батареей

Это мега важно, поскольку если он будет установлен до перемычки, то при первом включении грязь обязательно забьет Ваш терморегулятор, и Вы начнете отопительный сезон с полного перемонтажа батареи:

4.5. Избегайте откровенной невнимательности при установке шаровых кранов в различные положения

Вот такая установка шаровых кранов в Вашей системе снова обеспечит приход к Вам соседей:

Вы просто полностью перекрыли воду :).

Ну вот и все, дорогие читатели! Я постарался как можно подробнее рассказать Вам о нюансах эксплуатации отопительных батарей!

А Вы когда-нибудь случайно перекрывали стояк отопления в доме?

Установка радиаторов отопления своими руками в квартире

Для начала следует ознакомиться со списком необходимых инструментов. Нужно запастись дрелью с победитовым сверлом. Список инструментов включает динамометрические ключи, отвертку, пассатижи, рулетку, уровень, карандаш с линейкой. В общем, характерный состав ящика с инструментами.

Этапы проведения монтажа:

1. Для начала отключается отопительная система и сливается жидкость. В частных строениях для этих целей используют насос, а в квартирах потребуется обратиться в ЖКХ. Затем отсоединяют старые конструкции.
2. Дальше проводят разметку под кронштейны. Для правильной и ровной установки придется применять строительный уровень. Горизонтальная установка исключит загазованность системы и позволит полностью сливать воду.
3. Потом монтируют кронштейны. Важно проверить устройства на прочность, придавив их своим весом. Для чугунных и алюминиевых радиаторов используют всего 2 крепления. Для пластика потребуется больше элементов. Стены при этом должны быть чистыми, ровными, заштукатуренными.
4. Затем устанавливается запорная арматура. Все соединения надежно герметизируются. Потом подключают трубы. Чтобы соединить конструкцию с трубопроводом, потребуется сделать резьбу на сгонах. Сейчас для отопления используют металлопластиковые трубы.

Чтобы исключить протечки используют динамометрический ключ. Это обязательный элемент при установке алюминиевых труб, где обязательно подразумевается монтаж воздушного клапана. При этом усилие на инструмент не должно превышать 12 кг.

Во время монтажа не нужно снимать с радиаторов защитную пленку.

Для герметизации стыков используется пакля или любой другой уплотнитель. После установки потребуется опрессовка. Данные работы следует доверить профессионалу. У него есть специальный инструмент и необходимые навыки. При обнаружении течи потребуется отрегулировать ниппель.

Процесс сборки

В первую очередь необходимо подготовиться, т.е. закупить все необходимые материалы. Трубу диаметром 100 мм разрезаем на две половинки длиною по 80 см, для этого можно использовать болгарку.

Далее из труб диаметром 25 мм нарезаем 2 куска длиною по 100 мм, а из стального листа вырезаются 4 блина под внешний диаметр труб 100 мм.

Затем в трубах 100 мм вырезаются по два отверстия диаметром 25 мм – их месторасположение от краев должно быть на расстоянии 50 мм с диаметрально противоположных сторон.

После этого можно собрать конструкцию. Сначала привариваются вырезанные из листового железа блины. Затем две трубы 100 мм соединяются между собой трубой 25 мм, точно по вырезанным отверстиям.

Второй кусок трубы 25 мм приваривается с противоположной стороны, она будет выполнять функции упрочняющего элемента, после чего привариваются два сгона: сверху и снизу.

Примеры установок радиаторов отопления (фото)

Подвешивание радиатора и его фиксация к стене

Далее следует разобраться в том, как повесить радиатор отопления и как закрепить его к стенам. Сам по себе указанный процесс несложен, но еще до того, как повесить батарею, стоит позаботиться о том, чтобы стеновая поверхность позади нее была ровной.

Далее на стене, на 10-12 сантиметров ниже подоконника, прочерчивается горизонтальная линия, служащая ориентиром расположения для верхнего края радиатора. После этого, в соответствии с намеченным положением отопительного устройства, производится установка крепежных приспособлений.

Расположение радиатора должно быть строго горизонтальным для отопительных систем с принудительной (насосной) циркуляцией теплоносителя. Если же система работает посредством естественной циркуляции, тогда для батареи предусматривается минимальный уклон – примерно в 1-1,5°. Причина проста – по окончании отопительного сезона эксплуатация радиатора прекращается и производится слив воды. При этом очень важно, чтобы сливание было полным, а батарея впоследствии оставалась сухой.

Если же уклон будет превышать рекомендованное значение в 1-1,5°, тогда возникающие в процессе эксплуатации застои будут мешать нормальной работе устройства. Все эти нюансы следует предусмотреть и учесть до того, как повесить батарею отопления и обустраивать систему обогрева в жилище.

Для установки крюков в стене просверливаются отверстия, в которые монтируются пластиковые дюбели. Далее крюки вкручиваются в них настолько, чтобы обеспечить расстояние в 3-5 сантиметров между радиатором и стеной. В типичном случае отопительное устройство подвешивается так, чтобы крюки находились между секциями.

В случае использования для фиксации батареи кронштейнов процесс их установки немного отличается от вышеописанного. До того, как вешать радиатор отопления, следует приложить его к стене и отметить места для крепежей. Далее в этих местах высверливаются отверстия. В них монтируются пластиковые дюбели для винтов, посредством которых и прикручиваются крепежные кронштейны.

Еще один важный момент касательно того, как вешать батареи отопления на стену. Хотя наряду с верхними устанавливаются и нижние крепежи, однако их роль скорее вспомогательная – они служат в основном для более надежной фиксации радиатора в заданном положении, в том числе в процессе монтажа. Уровень их установки должен быть на 1-1,5 сантиметра ниже нижнего коллектора. Большая же часть весовой нагрузки радиатора падает на верхние крепежи.

Конечно, толщина и прочность крепежных приспособлений должны быть тем больше, чем тяжелее отопительное устройство. Например, если стоит вопрос о том, как повесить алюминиевый радиатор – можно обойтись крюками не очень большой толщины. Если же к стене подвешивается тяжелая чугунная батарея – кронштейны и крюки должны быть значительно толще и прочнее.

Установка радиатора отопления своими руками: особенности и правила

Содержание

• Подготовка
  • Инструмент
  • Выбор радиатора
  • Разводка батарей
• Правила подключения
• Расчет количества секций
• Монтаж
• Установка радиатора. Видео

Установка радиаторов отопления своими руками – занятие хоть и хлопотное, но достаточно реальное. Дома самостоятельно можно осуществить эту манипуляцию и получить равномерный обогрев всех комнат. Определяющим фактором успешного результата является качество радиатора. Кроме того, при установке необходимо следовать определенным правилам, тогда процесс будет более оперативным и продуманным.

Радиатор отопления, установленный в квартире

Подготовка

Чтобы установить радиатор отопления правильно, стоит провести подготовительные мероприятия, к которым относятся:

• подготовка инструментов;
• приобретение радиатора;
• проведение расчетных действий;
• чтение инструкции по монтажу, изучение правил.

Инструмент

Установка батарей отопления требует подготовки определенного набора инструментария, в который входят:

• дрель;
• рулетка;
• гаечные ключи различного размера;
• строительный уровень;
• плоскогубцы;
• шуруповерт.

Для зачистки рабочих поверхностей нельзя использовать наждачную бумагу и напильник. Такой прием влечет некачественную герметичность соединения компонентов.

Выбор радиатора

Приобретение конкретного варианта радиатора зависит от финансовых возможностей и характеристик помещения покупателя. Отопительные приборы бывают чугунными, стальными, биметаллическими, медными и алюминиевыми. Централизованная система отопления предполагает выбор чугунной батареи. В качестве альтернативного варианта следует применять биметаллические приборы, конструкция которых предполагает сочетание меди или алюминия со сталью. Для частных домов выбор сделать проще, приемлемым вариантом считается алюминиевый радиатор. Стальные приборы характеризуется более низким уровнем теплоотдачи, но имеют и преимущества, такие как легкость, малая инерционность, оптимальная стоимость и привлекательный внешний вид.

Разводка батарей

Установка нового радиатора отопления

Существует несколько основных вариантов реализации разводки. К ним относятся:

1. Диагональная. Используется в случае подключения приборов отопления, состоящих из секционных элементов. От других видов разводки диагональную отличает подключение трубопроводных компонентов. Присоединение подачи реализуется в верхней футорке, в то время как присоединение обратки осуществляется с противоположного края в нижнюю футорку. Если реализован последовательный вариант подключения, то движение теплоносителя возможно под действием давления. Для выпуска воздуха из труб и отопительных приборов требуется установка кранов Маевского. Диагональная система характеризуется одним недостатком: при ремонте приборы отопления невозможно снять без приостановки работы всей отопительной системы.
2. Нижняя. Такой вариант разводки используется тогда, когда проводящие тепло трубы расположены под плинтусом или под напольным покрытием. Подобный способ разводки считается наиболее приемлемым. При этом патрубки подачи и обратки расположены внизу и имеют вертикальное направление.
3. Боковая односторонняя. Одна из самых частых разновидностей подключения. Основывается на соединении подающей части трубопровода с верхней футоркой, а обратки – с нижней футоркой. Этот вариант подключения обеспечивает максимальный уровень теплоотдачи. При обратном варианте подключения наблюдается падение мощности на 10%.

При неэффективном нагреве секций в многосоставных отопительных устройствах требуется монтаж удлинителя протока воды.

4. Параллельная. При этой разновидности требуется осуществлять подключение с использованием компонентов трубопровода, который подключается к главному стояку подачи теплоносителя. Происходит движение теплоносителя сквозь трубопровод, который подключается к обратке. При этом вентили, которые вмонтированы до и после устройства, создают возможность ремонта без необходимости в отключении всей отопительной системы.

Недостатком подобной разновидности служит потребность в поддерживании высокого уровня давления, поскольку при малом напоре циркуляция протекает плохо.

Схема монтажа биметаллического радиатора

На схеме показано устройство радиатора и характер движения потоков теплоносителя внутри оборудования. Нагретый теплоноситель поступает в устройство, нагревает секции, корпус радиатора отдает тепловую энергию воздушным массам. После этого остывший теплоноситель удаляется из отопительного прибора и поступает в отопительную систему для повторного нагрева. Кронштейны предназначены для крепления радиатора. Клапаны в батарее позволяют выпускать воздух. Вентиль регулирует поступление теплоносителя.

Правила подключения

Установка котла отопления в частном доме важные правила, инструкция по монтажу

Подключение всех видов отопительных приборов своими руками осуществляется сходным образом. Независимо от типов батареи, при их установке необходимо придерживаться определенных правил:

• соблюдение установленных параметров расстояния: 5-10 см от подоконника до верха батареи, от 10 см от радиатора до пола, 2-5 см от прибора отопления до стены;
• приобретение специальных кронштейнов и креплений требуемой длины;
• учет расчетов мощности в зависимости от варианта отопительного прибора и разводки.

Монтаж радиаторов отопления любых видов: чугунных, алюминиевых, биметаллических требует соблюдения этих простых правил. Это позволит обеспечить равномерный обогрев помещения благодаря правильной циркуляции воздушных масс и корректного теплообмена между средами.

Примерные варианты установки радиаторов

На схеме рассмотрены варианты установки батарей, в каждом случае показаны потери тепловой энергии в процессе теплоотдачи. Выбор варианта установки зависит от характеристик помещения и технических возможностей.

Расчет количества секций

Как установить насос для отопления в частном доме своими руками

До установки радиатора своими руками требуется определить необходимое число составных элементов. При этом стоит учитывать тот факт, что при высоте потолков до 2,7 метров одна секция нагревает 2 м² площади помещения. Округление при подсчете осуществляется в сторону увеличения. Следует понимать, что расчет секционных элементов – индивидуальный процесс, поскольку мощность при обогреве хорошо утепленного частного дома или квартиры в панельной многоэтажке требуется различная. Важно соблюдать все характеристики помещения для осуществления точного расчета.

Монтаж

Термостат для радиатора отопления

При монтаже приборов отопления своими руками требуется соблюдение определенных этапов работы:

1. Демонтаж прежних отопительных устройств. Предварительно осуществляется слив воды из системы отопления.
2. Выполнение разметки для осуществления прикрепления новых батарей.
3. Монтаж кронштейна.
4. Проверка его устойчивости.
5. Навешивание радиатора с компонентом регуляции.
6. Установка запорных элементов арматуры с надежными резьбовыми соединениями.
7. Подключение компонентов трубопровода.

Установка радиатора. Видео

О том, как правильно установить радиатор отопления своими руками, можно узнать из видео ниже.

Соблюдение последовательности этих этапов позволяет установить любой радиатор отопления своими руками. Стоит учитывать все правила монтажа, тогда система отопления прослужит долгое время без перебоев в работе. Следует бережно относиться ко всем разновидностям радиаторов отопления, подбирать наиболее приемлемый вариант подключения в частном доме или квартире, своевременно производить все расчеты для подбора оптимального уровня мощности в каждом конкретном случае.

Как почистить радиаторы

Мы самостоятельно проверяем все, что рекомендуем. Когда вы покупаете по нашим ссылкам, мы можем получать комиссию. Узнать больше›

1. Дом
2. Уборка

Иллюстрация: Дана Дэвис

Кто знает, какое зло таится в сердцах чугунных радиаторов? Учитывая их похожие на пещеры интерьеры, это может быть что угодно — кучи пыли, домашние и человеческие волосы, ногти на ногах, фантики от конфет и даже куски гипсокартона после давнего ремонта. Все это может способствовать появлению неприятных запахов и снижению эффективности системы отопления вашего дома.

Чугунные радиаторы часто встречаются в старых домах и многоквартирных домах. Обычно они бывают одной из двух конструкций: колонной и тонкой трубкой. Внутренний механизм нагрева немного отличается, когда речь идет о распределении пара и/или горячей воды по всему радиатору. Однако внешне эти два типа по существу работают одинаково. Как следует из их названия, они излучают тепло. Но настоящую работу выполняет конвекция: воздух согревает комнату, поскольку он естественным образом циркулирует через ребра (отдельные столбцы, которые выглядят как высокие ломтики хлеба).

Тонкотрубчатые радиаторы (слева) обычно имеют больше щелей, чем колонные радиаторы (справа), что затрудняет их очистку. Фото: Annemarie Conte

У этих радиаторов нет двигателей. Но когда дело доходит до понимания проблемы накопления мусора, Дэн Холохан, автор книги «Утраченное искусство парового отопления» и основатель HeatingHelp.com, предлагает представить себе, как фильтр фена забивается волосами и пылью. «Все, что застревает между этими ребрами, замедляет конвекцию», — сказал он. Это приводит к тому, что радиаторы становятся менее эффективными, потому что котел должен использовать больше топлива, чтобы нагреть комнату до желаемой температуры. И если вам не нравится, как пахнет ваш дом, виновниками могут быть радиаторы.

Учитывая, что радиаторы очень трудно чистить, а самые сильные загрязнения обычно скрыты (если только вы не ищете их), они часто годами остаются без внимания. Редактор Wirecutter Джон Чейз называет это «грязным раздражением» — фраза, которую никто не хочет ассоциировать со своим домом.

Что вам понадобится

По часовой стрелке сверху слева: ведро, перчатки, мягкое средство для мытья посуды, сплющенная картонная коробка, щетка и насадки для щелевого пылесоса (пылесос не показан), многоразовая щетка для соломы, гибкая щетка для радиатора, неабразивная губка, старое полотенце, кухонное полотенце. Фото: Джошуа Лайон

Essentials:

Длинная щетка: Я использовал два разных вида, один из которых был разработан специально для радиаторов.

Пылесос или пылесос для влажной/сухой уборки с щелевой насадкой и щеткой: Внимание: во время работы пыль будет летать повсюду. Имея под рукой пылесос, вы сможете убраться на ходу и после того, как закончите. Я начал с нашего пылесоса Shark Navigator Liftaway NV352, и мне понравился его удлиненный щелевой инструмент. Но в конечном итоге моя работа требовала более сильного всасывания пылесосом для влажной и сухой уборки.

Неабразивная губка: Используйте ее, чтобы протереть внешние поверхности радиатора.

Кухонные полотенца: Подойдет любое тонкое кухонное полотенце, но я неравнодушен к ним и использую их для различных домашних дел.

Большое старое полотенце: Используйте старое полотенце для сбора капель на полу.

Два ведра: Одно для мыльной воды, другое для ополаскивания.

Пылезащитная маска с фильтрами: Используйте респиратор для защиты легких от пыли, которую вы собираетесь поднять.

Большая сплющенная картонная коробка: Защитите стену от брызг, поместив один из них за радиатором, закрепив его малярной лентой.

Резиновые перчатки: Внутренние поверхности чугунных радиаторов иногда могут быть довольно шероховатыми, если их много раз красили на протяжении многих лет. Вы можете использовать резиновые перчатки, чтобы защитить кожу.

Дополнительно:

Старые простыни или пластиковые листы: Если ваши батареи сильно запылены, вы можете накрыть стоящую рядом мебель.

Налобный фонарь: Яркий свет без помощи рук поможет выявить проблемные зоны глубоко внутри радиатора.

Защитные очки: Носите их, чтобы защитить глаза от любых неожиданных снарядов, выпущенных кистью.

Зубная щетка: Если у вас нет соломенной щетки под рукой, старая зубная щетка с мягкой щетиной может добраться до труднодоступных мест (если они не находятся слишком глубоко в радиаторе).

Ручка, карандаш или любой другой тонкий узкий инструмент: В зависимости от того, насколько глубок ваш радиатор, вы можете использовать один из них, чтобы продеть кухонное полотенце через ребра, чтобы пройти труднодоступные щели.

Шпилька или линейка, резинки, ткань из микрофибры: Соберите щетку для радиатора своими руками, прикрепив ткань к длинной тонкой палочке любого типа.

Сколько времени это займет?

Здесь нет простого ответа. Независимо от того, выполняете ли вы глубокую чистку или косметический ремонт, время, которое потребуется, полностью зависит от размера и стиля ваших радиаторов. Вам необходимо учитывать ширину и высоту, а также количество ребер на вашей модели, количество щелей на каждом ребре и количество единиц в вашем доме.

Недавно я переехал в дом 1934 года постройки, и радиаторы выглядят так, будто их не мыли уже десять лет. Во время моей первой попытки на изготовление около 2,5 футов радиатора длиной почти 5 футов у меня ушло около 45 минут, включая подготовку.

Звучит абсурдно, но я работал над тонким трубчатым радиатором, который обычно имеет больше щелей, чем колонка. Таким образом, 24 дюйма радиатора означали очистку 12 ребер, плотно прижатых друг к другу, в каждом из которых было восемь узких прорезей, заполненных грязью. это всего 96 труднодоступных отверстий, требующих тщательной очистки. И я только начал — мой дом содержит общую длину 41 фута радиаторов, разбросанных по комнатам.

В каждом ребре радиатора в моем доме есть восемь узких щелей, и чем ближе они к стене, тем грязнее они становятся. Фото: Джошуа Лайон

Глубокая уборка такого масштаба — не рутинная работа для слабонервных или больных спиной. Радиатор колонны с более широкими промежутками между ребрами и меньшим количеством щелей, вероятно, будет работать намного быстрее, и я уверен, что чистка в следующем году будет легче. (Еще один 2-футовый в другой комнате, которая не была такой грязной, занял у меня всего около 30 минут.)

Как часто нужно чистить радиаторы?

Holohan рекомендует делать это один раз в год перед первым включением радиаторов в холодное время года. А вот подкрашивать в течение года точно не помешает.

Если вы только что купили или арендовали новый дом, а радиаторы выглядят особенно грязными, я настоятельно рекомендую заняться этой работой до того, как въехать, если это возможно, из-за большого количества пыли, которая может подняться в процессе.

Подготовка

Убедитесь, что радиаторы выключены и полностью остыли. С помощью малярной ленты прикрепите сплющенную картонную коробку к стене за радиатором. Это защитит ваши стены от случайных брызг грязной воды. Если ваши радиаторы особенно пыльные внутри, вы можете подумать о том, чтобы накрыть ближайшую мебель пластиком или пленкой.

Проверьте под радиатором (чтобы убрать все скрытые крупные предметы), а затем пропылесосьте это место. После того, как вы пропылесосьте, положите полотенце под радиатор и вокруг него, чтобы собрать падающий мусор и капающую воду.

Удалите незакрепленные детали

Видео: Джошуа Лайон

Пыль с первых двух футов я убрал, и это только первый шаг процесса. Фото: Джошуа Лайон

Видео: Джошуа Лион

Наденьте пылезащитную маску (а также защитные очки и перчатки, если вы работаете в них). Используя насадку-щетку на пылесосе или пылесосе для влажной/сухой уборки, аккуратно удалите крупные скопления пыли, комки шерсти и все, что находится в легком доступе.

Щетка для плавников

Video: Joshua Lyon

Video: Joshua Lyon

Video: Joshua Lyon

Для старинных радиаторов особенно важно использовать щетку с мягкой щетиной, чтобы свести к минимуму повреждение краски, если она содержит свинец. (об этом позже). Не забудьте пропылесосить все сколы, которые легко отслаиваются щеткой.

Это начальное удаление мусора является хорошей тестовой пробежкой для ознакомления с потребностями вашего радиатора в стадии влажной очистки. Если у вас есть модель с тонкой трубкой, вы начнете понимать, какие конкретные углы необходимы для доступа к более сложным местам, таким как самые внутренние щели. Свет от налобного фонаря может помочь определить скрытые скопления глубоко в углублениях.

Если у вас нет щетки для радиатора, полотенце из микрофибры, плотно прикрепленное к концу дюбеля (или любого другого тонкого, слегка гибкого стержня) с помощью резиновых лент, является достойным помощником, особенно если ваш радиатор не слишком грязно для начала.

Моя любимая щетка для радиатора — щетка Konex Premium Flexible Medium-Soft Natural Goathair Radiator, Coil и Vent Brush (внизу). Другая щетка довольно быстро сломалась (вверху). Фото: Джошуа Лайон

Я попробовал несколько щеток для радиаторов, и моей любимой стала щетка Konex Premium Flexible Medium-Soft Natural Goathair Radiator, Coil и Vent Brush из-за ее конических щетинок, гибкой проволочной основы и удобной деревянной ручки. У щетки также есть хитрый дизайнерский прием: прозрачная пластиковая трубка закрывает пространство между щетинками и ручкой. Это предотвратит изгиб проволоки во время энергичного чистки (из-за чего ручка на другой модели, которую я пытался быстро отломать).

Промойте радиатор

Видео: Джошуа Лайон

Наполните одно ведро теплой водой и несколькими каплями мягкого средства для мытья посуды, а второе наполните обычной водой из-под крана. Используйте мягкую губку или кухонное полотенце, чтобы аккуратно протереть внешнюю часть радиатора слегка мыльной водой, проникая внутрь, насколько позволяет ваша рука. Затем проведите второй раз, используя обычную воду, чтобы удалить остатки мыла. Тщательно высушите кухонным полотенцем.

Когда вы закончите протирать все места, до которых можете дотянуться рукой, окуните тряпку в чистую воду и натрите нитью внутренние части, потянув ткань вперед и назад, чтобы удалить прилипшую грязь. Прополощите ткань и повторите (снова и снова и снова).

Я не использовал мыльную воду для внутренней чистки зубов, потому что это потребовало бы повторного ополаскивания, а у меня просто не было времени. Одна только вода хорошо справилась с удалением грязи. Но если бы я имел дело только с одним или двумя радиаторами, я бы использовал мыло для дополнительной тщательности. Это ваш выбор, в зависимости от ваших потребностей и того, сколько у вас есть времени.

Вы можете сильно разочароваться, если вам покажется, что некоторые области недостаточно чистые, особенно если ваш радиатор окрашен в светлый цвет. Но то, что кажется упрямым мусором, возможно, просто пятно или стертая краска. Поможет перекраска, а на сайте Боба Вила есть хорошие пошаговые инструкции.

Советы по работе в труднодоступных местах

Я обнаружил, что оборачивая конец кухонного полотенца вокруг ручки с колпачком или резинкой карандаша, ткань помогает проходить через труднодоступные места до тех пор, пока я не научусь правильно ее захватывать. на ней с другой стороны узкое место для чистки зубов.

Влажная соломенная щетка позволила мне проникнуть в чрезвычайно узкие места — например, в пространство между горизонтальными тонкими трубками и основанием — для удаления более стойкой, прилипшей грязи. Старая зубная щетка также подойдет для более легкодоступных мест, но более длинная ручка соломенной щетки позволила мне иметь гораздо больший доступ к внутренностям.

Высушите радиатор

Прежде чем снова включить обогреватель, как можно тщательнее высушите очищенный радиатор сухим кухонным полотенцем.

(Возможно) убирать комнату на следующий день

Я думал, что проделал большую работу, собирая все, что вылетало из моих батарей, с помощью пылесоса и пылесоса для влажной/сухой уборки. Тем не менее, после того, как буквально осела пыль, спустя 24 часа, многие близлежащие поверхности все еще нуждались в хорошей протирке тканью из микрофибры. Это может случиться не со всеми, но за этим нужно следить.

Многие из моих радиаторов старые и в пятнах, и после того, как я закончил очистку, я не смог сделать особенно удовлетворительных снимков «после». Поэтому вместо этого я оставлю вас с потрясающей (и безупречной) системой отопления старшего штатного писателя Сигне Брюстер. Фото: Signe Brewster

Дополнительные соображения

Многие старые радиаторы были покрыты свинцовой краской, но Холохан сказал, что из-за паров не о чем беспокоиться, потому что радиаторы не нагреваются настолько, чтобы загрязнение воздуха свинцом стало проблемой. Если ваш радиатор осыпается хлопьями краски, проверьте их с помощью домашнего набора для проверки свинца, прежде чем приступать к очистке. Если тест окажется положительным, примите дополнительные меры предосторожности, как указано Агентством по охране окружающей среды.

Мы видели, как люди предлагают использовать сжатый воздух для очистки радиатора. Я лично не сторонник этой идеи, потому что принудительное выталкивание приведет к тому, что пыль будет распространяться повсюду, слишком широко и быстро, чтобы ее можно было собрать пылесосом на ходу.

Наконец, я думаю, важно отметить, что «достаточно хорошо» скорее всего подойдет, когда речь идет об очистке внутри старинного радиатора. Это может быть чрезвычайно сложной, трудоемкой и разочаровывающей задачей. Высоки шансы, что после того, как вы потратите значительное количество времени на работу, вы все равно увидите некоторые области, которые вы просто не можете достичь или у вас нет энергии для их решения. Сократите себе слабину и знайте, что если вы выполнили хотя бы пару шагов, описанных выше, вы, вероятно, избавились от худшего.

Если у вас есть советы или лайфхаки, которые облегчат очистку радиатора, поделитесь ими в комментариях.

О вашем гиде

Джошуа Лайон

Ведущий редактор

Джошуа Лайон является ведущим редактором тем по подготовке к чрезвычайным ситуациям и благоустройству дома в Wirecutter. Он писал и редактировал статьи для многочисленных изданий, включая Country Living, Modern Farmer, The New York Times, V и VMAN, Marie Claire, Jane и Food Network Magazine. Он также номинирован на литературную премию «Лямбда» и является автором-призраком. Узнайте больше на jklyon.com.

Дополнительная литература

• Как чистить расческу

  Дори Шевлен

  Ваша расческа является домом для некоторых отвратительных вещей. Вот как это почистить.

• Как чистить коврик для йоги

  Ингрид Скджонг

  Вот как сохранить коврик свежим, чистым и подготовленным для занятий.

• Как почистить телефон

  Ник Гай

  Независимо от того, покрыт ли ваш телефон микробами больше, чем унитаз, вы все равно должны регулярно его чистить.

Wirecutter — служба рекомендаций по продуктам от The New York Times. Наши журналисты сочетают независимое исследование с (иногда) чрезмерным тестированием, чтобы сэкономить людям время, энергию и деньги при принятии решения о покупке. Будь то поиск отличных продуктов или полезных советов, мы поможем вам сделать это правильно (с первого раза). Подпишитесь сейчас для неограниченного доступа.

• О Wirecutter
• Наша команда
• Демография персонала
• рабочих мест по адресу Wirecutter
• Свяжитесь с нами
• Как разбить

• Сделки
• Списки
• Блог
• Подписаться к нашему ежедневному новостному бюллетуру

DISTISS

СОЗДАНИЕ.

DIY Doctor

В этом руководстве «Сделай сам» вы узнаете все о том, как установить новый радиатор в систему центрального отопления, а также узнаете, как определить размер радиатора, который вам понадобится, как определить, какой из них будет подающим, а какой обратным. и как слить воду из системы центрального отопления перед тем, как начать. Вы также узнаете, как определить положение ваших новых кронштейнов для радиатора на стене, а затем, как подключить все ваши новые трубы, заполнить систему отопления и снова включить ее.

Если вы хотите добавить радиатор к вашей системе центрального отопления, это достаточно легко сделать. Вы можете добавить радиатор в любой точке контура подачи и обратки, но вы должны убедиться, что вы не отбираете тепло от текущих радиаторов.

Расположение и размер вашего нового радиатора

Вам необходимо определить наилучшее положение для вашего нового радиатора и размер радиатора, который вам понадобится. Вы можете использовать онлайн-калькулятор БТЕ, чтобы рассчитать размер радиатора, который вам нужен, в зависимости от типа и размера помещения, в котором вы его устанавливаете.

Проверьте мощность вашего котла

Проверьте мощность вашего котла, чтобы убедиться, что он может справиться с дополнительной нагрузкой, связанной с добавлением еще одного радиатора. Если ваш котел не может работать с другим радиатором, то любая дополнительная нагрузка может привести к его выходу из строя.

Стоит ли ставить радиатор под окном?

Радиаторы часто устанавливаются под окнами, потому что теплый воздух от радиатора встречается с холодным воздухом из окна и разносится по комнате. Однако у вас может быть одна часть комнаты, которая кажется более холодной, или положение может быть продиктовано расстановкой мебели или свободным пространством на стене.

Стоит уделить этому немного времени, так как после установки будет гораздо сложнее изменить его положение.

3-колоночный радиатор

Как подключить новый радиатор?

После того, как вы определились с расположением радиатора, вам необходимо разработать самый простой способ его подключения к системе.

Найдите ближайший радиатор и разберитесь с ним, куда идет труба. Будем надеяться, что ближайшие трубы будут под половицами, в коробчатой ​​трубе или вдоль стены.

Если трубы встроены в стяжку пола или под кафельным полом, вам нужно решить, хотите ли вы попытаться выкопать участок пола (без повреждения труб!), или вы можете получить доступ к потоку и вернуться сверху и вывести трубы по стене?

Определение подающей и обратной труб

Вы можете определить подающую и обратную трубы, пощупав их при первом включении нагрева: труба, которая нагревается первой, это подающая труба, а та, которая какое-то время остается холодной, Возврат.

Рекомендуется пометить трубы, чтобы вы знали, что есть что, так как это может повлиять на работу клапана. Если вы используете термостатический клапан, следуйте инструкциям, чтобы убедиться, что он правильно настроен, и подсоедините его к подающей трубе.

Установка радиатора

Шаг 1. Слейте воду из системы и установите клапаны

Перед тем, как начать, вам необходимо слить воду из системы.

Установите клапаны на радиатор перед началом работы, чтобы вы могли видеть, куда должны подходить трубы – оберните примерно пять витков тефлоновой ленты вокруг резьбы, прежде чем вкручивать их.

Используйте ключ или гаечный ключ для клапанов радиатора, чтобы плотно и плотно вставить клапаны в радиатор. Возможно, вам придется вставить переходники клапанов в нижнюю часть радиатора, прежде чем вы сможете прикрепить сами клапаны.

Для клапанов у вас должен быть запорный клапан с одной стороны и крыльчатка или термостатический клапан с другой стороны.

С точки зрения того, с какой стороны должен располагаться каждый клапан, в большинстве случаев это не имеет значения, например. запорный щиток и головка колеса или термостатический клапан могут идти с любой стороны радиатора из-за того, что система находится в контуре, однако, если вы устанавливаете термостатические клапаны, то, как правило, они идут со стороны входящего потока.

Шаг 2. Определите точное положение вашего нового радиатора

После установки клапанов вы можете выбрать наилучшее точное положение вашего радиатора. В предыдущем разделе мы упоминали, что вы должны сначала решить, где будет располагаться ваш радиатор.

Теперь это еще один шаг в том, что вам нужно закрепить кронштейны радиатора на стене, но перед этим рекомендуется проверить наличие балок (если вы прокладываете трубопровод под полом) и убедиться, что ни один из ваших новых трубопровод упадет на балку, вызывая такие проблемы, как надрезы на балках или создание дополнительных изгибов трубопровода. Это облегчит вам жизнь, если вам не нужно будет гнуть трубы

Шаг 3. Прикрепите кронштейны радиатора к стене

Отметьте места крепления кронштейнов к стене. нет, вы можете положить радиатор на переднюю часть, вставить кронштейны в держатели и измерить, где они должны пройти.

Убедитесь, что между нижней частью радиатора и полом имеется зазор около 125 мм (5 дюймов). Измерьте расстояние от основания кронштейна до основания радиатора, а затем прибавьте 125 мм, и это определит, где будет расположено основание кронштейна на стене.

Шаг 4. Прокладка трубопровода к новому радиатору

Прикрепите радиатор к стене, затем приступайте к прокладке трубы. Настройте свои трубы так, чтобы они шли от радиатора туда, где он соединяется с основным потоком и обраткой.

Вы можете использовать либо современную трубу с вставкой, либо традиционную медную трубу с предварительно припаянными фитингами Yorkshire (все, что вам нужно сделать с ними, это нагреть соединение, и припой расплавится и создаст соединение).

Если вы паяете, обязательно используйте термостойкий коврик для защиты других труб и деревянных деталей вокруг места пайки. Если вам нужна помощь в этом, посмотрите наш проект о паяных соединениях труб.

Шаг 5. Подсоединение к существующему трубопроводу

После того, как вы соедините новые трубы, вам необходимо соединить их с основной подачей и возвратом, добавив тройник.

Используйте труборез, чтобы отрезать небольшой участок от основных труб и вставить тройник.

Убедитесь, что вы измерили глубину вставки на каждой стороне трубопровод средней разницы тройника. Если вы отрежете слишком много, то повторное соединение двух отрезанных частей трубы может стать настоящей проблемой.

Если у вас есть пластиковые трубы, убедитесь, что вы вставили вставки на концах перед соединением тройника, чтобы труба оставалась прочной и обеспечивала надежность соединения. Кроме того, используйте правильные пластиковые труборезы, чтобы разрезать трубу, так как это гарантирует, что она не потеряет форму.

Шаг 6. Подсоедините новую трубу к новому радиатору и заполните систему

Подсоедините новую трубу к клапанам радиатора и убедитесь, что верхний глухой и выпускной клапаны на месте.

Теперь вы можете заполнить систему центрального отопления и прокачать радиатор. Для получения помощи в этом, пожалуйста, ознакомьтесь с нашим сливом системы центрального отопления, так как у нас также есть раздел о том, как пополнить вашу систему.

На этом этапе вы можете добавить средство защиты центрального отопления, например, ингибитор, чтобы предотвратить известковый налет и коррозию в системе.

Убедитесь, что все ваши соединения надежны и не протекают, затем замените напольное покрытие и т. д. и наслаждайтесь своей уютной комнатой!

Весь контент проекта написан и подготовлен Майком Эдвардсом, основателем DIY Doctor и отраслевым экспертом в области строительных технологий .

OSC – продукты теплопередачи

Перейти к содержимому

ГлавнаяДжастин Уотсон2022-08-24T06:25:18-07:00

Наша цель – соответствовать или превзойти стандарты качества оригинальных комплектующих

Разработаны так, чтобы всегда соответствовать оригинальным радиаторам. Все блоки OSC соответствуют требованиям оригинальной конструкции трансмиссии и масляного радиатора.

Instagram

Что-то не так.

Ошибка токена Instagram.

КОНДЕНСАТОРЫ

• Преимущества
  • Передовая технология
  • Материалы высшего качества и современные методы производства
  • Гарантированная превосходная производительность и длительный срок службы
  • Первоначальная установка – простая установка
  • Каждое устройство проходит индивидуальное испытание под давлением в соответствии со стандартом QC
  .
  • Разработан для повышения производительности кондиционеров

Подробнее читайте здесь

РАДИАТОРЫ

• Разработаны, чтобы соответствовать спецификациям производителей оригинального оборудования или превосходить их
• Преимущества:
  • Вставная посадка, форма и функция
  • Радиаторы проходят 100% тестирование до трех раз в процессе производства
  • Добавлены усовершенствования для устранения ошибок оригинальной конструкции и увеличения срока службы автомобилей с большим пробегом
  • Масляные радиаторы трансмиссии и двигателя, разработанные в соответствии с конструкцией оригинального оборудования, с медными концентрическими, алюминиевыми концентрическими радиаторами, радиаторами с покрытием из нержавеющей стали и алюминием
  • Современные испытания, цикл, вибрация, взрыв и окружающая среда.
  • Использование материалов премиум-класса для увеличения срока службы изделия
  • Покрытие радиатора для замены и аварийного рынка

Подробнее читайте здесь

НАГРЕВАТЕЛЬНЫЕ СЕРДЕЧНИКИ

•  Ведущая в отрасли технология
  • Плотная посадка, форма и функциональность.
  • Все нагреватели проходят 100% тестирование.
  • Материалы премиум-класса, используемые для обеспечения дополнительной долговечности изделия.
  • Лучшее в отрасли покрытие сердечника нагревателя.

Подробности здесь

Разработано для удовлетворения потребностей профессионального установщика

Компания OSC понимает важность создания продукта, отвечающего потребностям профессионального установщика. OSC также прислушивается к своим установщикам и включает их идеи и предложения в программу, чтобы постоянно улучшать продукт.

Разработано, чтобы соответствовать спецификациям производителя оригинального оборудования или превосходить их.

OSC понимает, что соответствие спецификациям оригинального оборудования является отправной точкой, но для автомобилей, которые работают в экстремальных условиях или с большим пробегом, необходимо выйти за рамки этих спецификаций, чтобы иметь продукт, который прослужит долго.

Удостоенный наград персонал готов помочь вам. OSC завоевал несколько престижных наград.

Глобальный поставщик года, национальная заполняемость в штатах, полевые работы, обучение и обслуживание клиентов. OSC гордится тем, что выполняет все аспекты потребностей клиентов.

Вставная конструкция, форма и функции

Компания OSC понимает, что очень важно, чтобы радиатор вставлялся так же легко, как и вынимался существующий радиатор, и чтобы он выглядел и функционировал как оригинальный блок.

Радиаторы в сборе На 100 % проверены до трех раз в процессе производства

При производстве радиатора OSC тестирует масляные радиаторы трансмиссии и двигателя перед установкой в ​​бак. Сердечник радиатора испытывается перед сборкой, а затем, когда сборка завершена, блок снова испытывается.

Усовершенствования, добавленные для устранения недостатков оригинальной конструкции и увеличения срока службы автомобилей с большим пробегом

Современные автомобили находятся в пути дольше, иногда достигая 500 000 миль. Они также работают горячее, чтобы соответствовать нормам выбросов. OSC с гордостью сообщает, что смогла решить многие проблемы, связанные с конструкцией оригинального оборудования, с помощью усовершенствованных узлов. Это достигается за счет добавления большего количества ребер на дюйм, более толстых сердечников и еще больших охладителей трансмиссии, чтобы преодолеть дополнительное тепло, связанное с этими автомобилями.

Масляные радиаторы трансмиссии и двигателя, разработанные в соответствии с конструкцией оригинального оборудования, с медными концентрическими, алюминиевыми концентрическими радиаторами, радиаторами из нержавеющей стали и алюминиевыми пластинами. OSC гордится тем, что соблюдает стандарты оригинального оборудования для конструкции и типа материала, что обеспечивает долговечность трансмиссии и двигателя.

Методы испытаний:

• Циклическое испытание заключается в протекании предварительно нагретой жидкости через блок при повышении и понижении давления, чтобы имитировать условия вождения не менее 30 000 циклов.
• Испытание на вибрацию используется для имитации выбоин, бордюров и движения по бездорожью.
• Испытание на разрыв — это постепенное увеличение давления до отказа устройства, указывающее на самое слабое место устройства.
• Экологические испытания состоят из распыления соли и химикатов, имитирующих дорожные условия, характерные для вождения зимой и в прибрежных условиях.

Результаты используются для создания изделия с увеличенным сроком службы.

Материалы премиум-класса, используемые для увеличения срока службы изделия

Производство наилучшего продукта начинается с сырья самого высокого качества. Есть несколько уровней из алюминия, нержавеющей стали, меди, резины и пластика. Снижение качества только одного из этих материалов ставит под угрозу весь блок. OSC никогда не идет на компромисс с качеством.

Покрытие радиаторов для рынков отказов и аварий

Компания OSC снова лидирует в покрытии. У нас есть устройство, которое вам нужно для замены и аварийного рынка. OSC продолжает добавлять новые номера, чтобы расширить свою линейку радиаторов до более чем 2000 артикулов.

Разработано, чтобы соответствовать спецификациям производителя оригинальных комплектующих или превосходить их.

Для автомобилей большой грузоподъемности, которые эксплуатируются в экстремальных условиях или с большим пробегом, вам необходимо выйти за рамки спецификаций оригинальных комплектующих, чтобы получить продукт, который будет работать и работать долго.

Ведущая в отрасли технология Важно иметь продукт сегодняшнего дня, но также с нетерпением ждать новых технологий завтрашнего дня. OSC знает ценность инвестиций в будущее.

Вставная конструкция, форма и функции Компания OSC понимает, что очень важно, чтобы радиатор вставлялся так же легко, как и вынимается существующий радиатор, и чтобы он выглядел и функционировал как оригинальный блок. OSC фокусируется на этом требовании.

Все радиаторы HD проходят 100% тестирование Замена радиатора — серьезная работа, требующая много времени. Вот почему мы не тестируем партии, как другие производители. Все радиаторы проходят интенсивное испытание под высоким давлением, чтобы убедиться в отсутствии утечек.

Современные испытания, вибрация, взрыв и окружающая среда Тестирование — очень важная часть обучения тому, как продолжать улучшать продукты. Вибрационные испытания используются для имитации выбоин, бордюров и движения по бездорожью. Испытание на разрыв представляет собой постепенное увеличение давления до тех пор, пока устройство не выйдет из строя, указывая на самое слабое место устройства. Экологические испытания состоят из распыления соли и химикатов, имитирующих дорожные условия, характерные для вождения зимой и в прибрежных условиях. Все результаты используются для создания изделия с большей долговечностью.

Материалы высшего качества, используемые для увеличения срока службы изделия В большинстве радиаторов OSC HD используется масляный или трансмиссионный охладитель из нержавеющей стали, а не оригинальный алюминиевый. Это обеспечивает гораздо более длительный срок службы и лучшую общую способность к охлаждению.

Широкий охват радиатора HD Когда другие поставщики хвастаются наличием от 100 до 200 артикулов, OSC постоянно расширяет наше предложение, состоящее из 425+ артикулов.

Разработано, чтобы соответствовать спецификациям производителей оригинального оборудования или превосходить их

Соответствие спецификациям оригинального оборудования является отправной точкой, но для автомобилей, которые находятся в экстремальных условиях или с большим пробегом, вам необходимо выйти за рамки этих спецификаций, чтобы получить продукт, который прослужит долго. OSC делает все возможное, чтобы обеспечить наилучшую производительность.

Подгонка, форма и функциональность

Компания OSC понимает, что очень важно, чтобы обогреватель вставлялся так же легко, как и вынимается существующий нагреватель, и чтобы он выглядел и функционировал как оригинальный блок.

Нагреватели проверены на 100 %

Замена нагревателя — это серьезная работа, требующая очень много времени. Вот почему мы не тестируем партии, как другие производители. Все нагреватели проходят интенсивные испытания под высоким давлением, чтобы убедиться в отсутствии утечек.

Современное тестирование, циклическое и пакетное тестирование

Тестирование является очень важной частью обучения тому, как продолжать улучшать продукты. Циклическое испытание заключается в протекании предварительно нагретой жидкости через блок при повышении и понижении давления для имитации условий движения минимум 30 000 циклов.

Испытание на разрыв – это постепенное повышение давления до отказа устройства, указывающее на самое слабое место устройства. Все результаты используются для создания изделия с большей долговечностью.

Материалы премиум-класса, используемые для обеспечения дополнительной долговечности продукта

OSC понимает, что для производства наилучшего продукта необходимо использовать сырье самого высокого качества. Есть несколько уровней из алюминия, нержавеющей стали, меди, резины и пластика. Снижение качества только одного из этих материалов ставит под угрозу весь блок. Продукты OSC поставляются только с компонентами премиум-класса.

Покрытие нагревателя для 95 процентов охвата послепродажного обслуживания

OSC постоянно разрабатывает новые номера, чтобы сохранить или увеличить охват на уровне 95 процентов.

Разработано так, чтобы соответствовать или превосходить спецификации производителя оригинального оборудования

OSC понимает, что соответствие спецификациям оригинального оборудования является отправной точкой, но для автомобилей, которые находятся в экстремальных условиях или с большим пробегом, вам необходимо выйти за рамки этих спецификаций, чтобы получить продукт, который будет последний.

Передовая технология

Важно иметь продукт сегодняшнего дня, но также с нетерпением ждать новых технологий завтрашнего дня. OSC знает ценность инвестиций в будущее.

Вставляемая конструкция, форма и функции

Очень важно, чтобы конденсатор вставлялся так же легко, как и вынимался имеющийся, и чтобы он выглядел и функционировал так же, как оригинальный блок.

Все конденсаторы проходят 100%-е тестирование

Компания OSC понимает, что замена конденсатора — это серьезная работа, требующая очень много времени. Вот почему мы не тестируем партии, как другие производители. Все конденсаторы проходят интенсивные испытания под высоким давлением, чтобы убедиться в отсутствии утечек.

Современные испытания, вибрация, взрыв и окружающая среда

Тестирование является очень важной частью обучения тому, как продолжать улучшать продукты. Вибрационные испытания используются для имитации выбоин, бордюров и движения по бездорожью. Испытание на разрыв представляет собой постепенное увеличение давления до тех пор, пока устройство не выйдет из строя, указывая на самое слабое место устройства. Экологические испытания состоят из распыления соли и химикатов, имитирующих дорожные условия, характерные для вождения зимой и в прибрежных условиях. Все результаты используются для создания изделия с большей долговечностью.

Материалы премиум-класса, используемые для обеспечения дополнительной долговечности продукта

OSC понимает, что при производстве наилучшего продукта оно начинается с сырья высшего качества. Есть несколько уровней алюминия и цинка. Резка качества и типа алюминия и цинка ставит под угрозу весь блок.

Лидер в отрасли по ассортименту конденсаторов

В то время как другие поставщики хвастаются наличием от 400 до 600 артикулов, OSC постоянно расширяет наше предложение, насчитывающее более 1000 артикулов.

Обширный охват рынка аварийных ситуаций

OSC постоянно расширяет охват рынка аварийных ситуаций, чтобы удовлетворить потребности рынка аварийных ситуаций. OSC всегда уделяет пристальное внимание дизайну, чтобы соответствовать требованиям профессиональных установщиков и страховых компаний.

Мы не только предлагаем продукцию высшего качества
, но и поддерживаем ее с помощью профессионально обученных представителей службы поддержки клиентов.
Мы ценим ваш бизнес, и это видно независимо от того, звоните ли вы нам, пишете или пишете по электронной почте.

Mailing

Обращайтесь к нам с уверенностью, наша хорошо обученная и знающая команда будет рада помочь вам.

Сообщения

Отправьте нам текстовое сообщение в удобное для вас время для быстрого, удобного и надежного ответа.

Телефонные звонки

Позвоните нам в рабочее время и получите обслуживание клиентов на самом высоком уровне с минимальным временем ожидания.

OSC означает качество и сервис
На что можно положиться

• Целью OSC является партнерство с нашими клиентами и предоставление лучшего на рынке поставщика продукции для теплопередачи оригинального качества.

• Конкурентоспособные цены без ущерба для качества – девиз нашей компании.

• Мы достигаем этого благодаря постоянному вниманию к контролю качества и обширным программам исследований и разработок.

OSC предлагает заказы в США с доставкой в ​​течение 48 часов из наших дистрибьюторских центров на восточном и западном побережье, а также наиболее удобную для клиентов «программу импорта без помощи рук» для WD, которые хотят увеличить прибыль за счет прямого заказа на заводе. Также доступен брендинг под частной торговой маркой.

Наш клиент
Поддержка не имеет себе равных

Отмеченная наградами поддержка клиентов и обучение OSC являются причиной того, что клиенты предпочитают OSC. Немногие конкуренты, если они вообще есть, могут сравниться с программами, которые гарантируют продажи продуктов, поставляемых OSC.

Наши обучающие программы для внутренних и внешних отделов продаж WD стали основной причиной нашего успеха.

«Если мы не сможем обучить вашу команду увеличению продаж, значит, мы не превзошли ваши ожидания».

Каталогизация имеет решающее значение для продаж, и OSC объединилась с DPI, чтобы предоставить самый актуальный и полный электронный каталог.

Отдел обслуживания клиентов

В OSC наш специальный складской персонал должен выполнять заказы в высоком девяностопроцентном процентиле и обрабатывать их в течение 48 часов.

Техническая поддержка предоставляется самой опытной технической командой в отрасли. Наши менеджеры по товарным категориям регулярно посещают наши производственные предприятия, чтобы быть в курсе усовершенствований продукции и технических достижений.

Экспертиза продукта

Мы знаем, что иметь лучший продукт на рынке недостаточно, поэтому мы поддерживаем все наши продукты отличным обучением и поддержкой.



Перейти к началу

Как снять радиатор для украшения

Содержимое

Снятие радиаторов для украшения — это просто

Если вы планируете что-то украшать, скорее всего, вам придется снять и установить радиатор.

Многие радиаторы могут быть довольно тяжелыми, поэтому, даже если вы думаете, что сможете поднять радиатор самостоятельно, рекомендуем обратиться за помощью к кому-нибудь.

Посмотрите видеоруководство или следуйте простым пошаговым инструкциям, чтобы получить полные инструкции по снятию радиатора для декорирования.

Какие инструменты мне нужно использовать?

Для безопасного снятия радиатора со стены вам потребуются следующие инструменты:

• Разводной гаечный ключ
• Пара ручек
• 2 полотенца
• Миска для мытья посуды
• Ключ для прокачки радиатора

Как снять радиатор для украшения

Эта простая операция займет около 30 минут.

Просто следуйте этим пошаговым инструкциям, чтобы снять радиатор для украшения.

1. Выключите радиатор

   Закройте вентили радиатора, повернув их по часовой стрелке до упора.

   Это изолирует радиатор от остальной части вашей системы центрального отопления.

2. Поместите полотенца и миску под радиатор

   Поместите пару полотенец и таз для мытья посуды под клапан радиатора.

   Он будет собирать воду из вашего радиатора, когда вы начнете его снимать, помогая избежать неприятных пятен на полу.

3. Открутите гайку клапана радиатора

   Когда чаша будет на месте, возьмитесь за ручки и разводной ключ и осторожно отверните гайку клапана радиатора.

4. Слить воду из радиатора

   Слить воду из радиатора в чашу для мытья посуды.

5. Достаньте последние несколько капель из радиатора


   С помощью ключа для выпуска воздуха откройте клапан для выпуска воздуха, повернув ключ против часовой стрелки – это поможет слить воду в чашу.

6. Перейдите к другому клапану

   Когда радиатор будет слит, снова закройте выпускной клапан вверх (по часовой стрелке), перейдите к другой стороне радиатора и затем отверните гайку клапана на этой стороне.

7. Удалите оставшуюся воду

   Аккуратно снимите радиатор с кронштейнов и вылейте оставшуюся жидкость в таз для промывки.

   Имейте в виду, что некоторые радиаторы тяжелее других, поэтому вам может понадобиться помощь при подъеме.

8. Заглушите впускные отверстия клапанов


   Когда вы убедитесь, что вся лишняя вода удалена, заткните впускные отверстия клапанов радиатора папиросной бумагой.

   Затем вы можете снять радиатор со стены.

9. Снимите радиатор со стены


   Аккуратно снимите радиатор с кронштейнов и отодвиньте в сторону.

10. Покрасьте стену


    Окрасьте стену свежей краской и дайте ей высохнуть.

11. Снова подсоедините радиатор


    После того, как краска высохнет, установите радиатор обратно на кронштейны и подсоедините его к клапанам и трубопроводам – полностью откройте клапаны, повернув их по часовой стрелке.

    После того, как вы снова подсоединили радиатор к трубам подачи и обратки, пришло время снова наполнить радиатор – вы можете узнать, как это сделать ниже.

    А пока вы успешно сняли радиатор для украшения.

    Молодец!

Как заправить радиатор?

Когда вы снимаете радиатор, давление в вашем котле может упасть — аналогично тому, что происходит, если у вас есть утечка — поэтому вам придется долить свою систему отопления, чтобы она снова заработала и работала должным образом.

Если у вас открытая система отопления, вода будет автоматически возвращаться в ваш радиатор, когда вы открываете вентили радиатора.

Однако в системе отопления под давлением вам придется открыть контур заполнения, чтобы поднять давление в системе.

Вот и все — вы успешно сняли и заменили радиатор для декорирования — надеюсь, вы не забыли покрасить стену!

Обратите внимание:  Наши практические руководства предназначены только в качестве руководства, чтобы помочь вам в решении общих задач по отоплению дома. Пожалуйста, не пытайтесь выполнять эту задачу, если какие-либо инструкции неясны или если у вас есть какие-либо сомнения относительно того, что делать. Вместо этого обратитесь за советом к профессионалу.

Джон Лоулесс

Джон обучался журналистике, прежде чем попал в команду консультационного центра BestHeating. Он использует свои журналистские навыки, чтобы тщательно исследовать темы отопления и сообщать вам последние новости и взгляды на все, что связано с домашним отоплением. Он также победит вас в любом виде спорта, в котором используется кий!

Радиатор не нагревается? Вот почему (и как это исправить) — Temperature Master

Радиатор — это важный теплообменник, предназначенный для передачи тепла от одной среды к другой. Исправный радиатор естественно должен быть горячим, но иногда по разным причинам может не греться.

Чтобы починить радиатор, который не нагревается, проверьте вентили радиатора, если какие-либо другие радиаторы не горячие, включен ли котел и правильно ли он работает, убедитесь в правильности настроек отопления, проверьте наличие захваченного воздуха и стравите воздух наружу, очистите радиатор и установите фильтр котла .

В этой статье будут рассмотрены возможные причины не нагревания радиатора и различные способы устранения этих проблем. Если вы готовы устранить неполадки в радиаторе и устранить его проблемы, продолжайте читать.

Проверьте клапаны радиатора

Если весь радиатор холодный, проблема может заключаться в его клапанах. Клапаны включают термостатические, запорные и ручные клапаны, которые обычно соединяют вертикальную трубу с горизонтальной. В большинстве случаев термостатические клапаны заедают, из-за чего радиатор перестает нагреваться. В такой ситуации клапаны кажутся открытыми, но они закрыты.

Если ваш радиатор оснащен запорным щитком или ручным клапаном, это может быть проблемой при регулировке.

Кроме того, ржавчина, внутренняя коррозия или известковый налет в системе могут блокировать клапаны. Если клапаны заблокируются, то ваш радиатор не будет нагреваться. Помимо того, что радиатор не нагревается, другими признаками заблокированных клапанов являются горячие трубы (не радиатор), шумные радиаторы и точечные утечки.

Как починить

• Голыми руками отрегулируйте термостатический клапан или гаечный ключ/клапан, чтобы отрегулировать запорный щиток и ручные клапаны.
• Проведите профессиональную промывку радиатора.
• Замените клапаны и слейте воду из контура центрального отопления, чтобы убедиться, что он работает.
• Для заедания термостатического клапана просто:
  • Отвинтите верхнюю часть клапана.
  • Отвинтите круглое кольцо с накаткой.
  • Нажимайте вверх и вниз на круглый металлический штифт в верхней части всего на несколько миллиметров.
  • Если он уже закрыт, попробуйте осторожно постучать по нему, и он освободится.
• Вы можете нанять профессионала, который поможет вам правильно решить проблему.

Посмотрите видео ниже, чтобы понять, как правильно починить вентиль радиатора самостоятельно: горячий, подумайте о том, чтобы проверить, не нагреваются ли другие домашние радиаторы. Если все ваши радиаторы не горячие, то проблема может быть в системе центрального отопления, сантехнике/трубопроводах или котле. Если один радиатор холодный, значит, горячая вода не доходит до этого конкретного радиатора.

Как исправить

• Убедитесь, что клапаны открыты (они должны быть полностью против часовой стрелки).
• Если клапаны тугие, отвинтите колпачок, чтобы открыть квадратный вал, и откройте его с помощью гаечного ключа.
• Если все радиаторы в вашем доме холодные, рассмотрите возможность вызова специалиста для надлежащего обслуживания.

Следующее видео поможет вам адекватно понять, как повернуть вентиль радиатора против часовой стрелки:

https://www.youtube.com/watch?v=HEbAISvrOpA.

https://www.youtube.com/watch?v=HEbAISvrOpA.

Проверьте, включен ли котел и работает ли он нормально

Если вы обнаружите, что все ваши радиаторы холодные, проблема может быть в системе центрального отопления. Это означает, что если вся схема работает неправильно, радиаторы вообще не будут нагреваться. В этом случае контрольная лампа может быть выключена, издавать нездоровый звук или отображать код ошибки. Кроме того, радиатор может не нагреться, если давление в системе слишком высокое или слишком низкое.

Как исправить

• Если система выключена, включите ее
• Попробуйте перезагрузить котел
• Проверьте манометр. Если вы обнаружите высокое или низкое давление, используйте инструкции по эксплуатации вашего котла, чтобы устранить проблему.

Проверка правильности настроек обогрева

Неправильные настройки обогрева могут показаться очевидными, но это частая причина того, что радиатор не нагревается. Если котел не настроен на отопление или подачу горячей воды, радиатор остается холодным, даже если система работает.

С другой стороны, некоторые котлы имеют «летний режим». Это дает вам горячую воду без запуска контура центрального отопления, что создает вероятность того, что радиатор не нагреется.

Как исправить

• Проверьте настройки нагрева вашего бойлера и убедитесь, что он настроен на горячую воду или отопление.
• Если ваша система отопления работает по таймеру, убедитесь, что таймер настроен правильно и работает безупречно.
• Если вы используете беспроводной термостат, убедитесь, что он эффективно взаимодействует с вашим котлом.
• Ваш котел имеет собственную настройку температуры, которую вам может потребоваться увеличить.

Посмотрите видео ниже, чтобы понять, как использовать вашу систему отопления с бойлером:

Проверка на наличие скопившегося воздуха и удаление воздуха

Попавший воздух это еще одна причина, почему ваш радиатор не нагревается. Если вы только что включили систему отопления после лета, в радиаторах может быть воздух. Этот воздух приводит к тому, что радиаторы нагреваются внизу, а сверху остаются холодными.

Кроме того, воздух может попасть в ваши радиаторы из-за установки насоса прямо над баком подачи, скопления водорода из-за ржавчины и утечек.

Как исправить

Чтобы избавиться от скопившегося воздуха в радиаторе, вам необходимо удалить воздух. Выполните следующие действия, чтобы проверить радиатор и выпустить воздух:

1. Включите обогрев.
2. Определите радиатор(ы), которые нуждаются в прокачке.
3. Выключите отопление и дайте радиатору остыть (если внизу тепло).
4. Найдите выпускной клапан вашего радиатора.
5. Подготовьте место старой тканью/полотенцем.
6. Откройте выпускной клапан, чтобы выпустить воздух.
7. Выпустить воду.
8. Закройте выпускной клапан.
9. Вытрите капли.

Эксперты рекомендуют ключ для прокачки радиатора Direct Hardware



Очистка радиатора

Со временем на нем образуются ржавчина, грязь и грязь. бедро в нижней части вашего радиатора. Это приведет к тому, что радиатор будет нагреваться вверху и оставаться холодным внизу. Грязь под вашим радиатором препятствует адекватному нагреву этой области.

Как исправить

• Выключите систему и дайте всему остыть.
• Откройте запорный вентиль, чтобы снять радиатор со стены.
• Снимите термостатический клапан и прокачайте радиатор.
• Выньте радиатор наружу.
• Пропустите чистую воду через устройство. Для этого присоедините шланг к выпускным отверстиям клапана.
• Вы также можете воспользоваться услугой промывки для профессиональной очистки оборудования.
• Используйте ингибитор центрального отопления, чтобы избавиться от известкового налета и ржавчины. Эксперты рекомендуют очиститель центрального отопления FERNOX
.

Посмотрите видео ниже, чтобы понять, как удалить шлам из радиатора:

Установка фильтра котла

Как обсуждалось выше, Ваш радиатор может не нагреваться из-за засорения клапанов и труб. Это происходит потому, что ничто не препятствует попаданию отложений (грязи, ржавчины и т. д., присутствующих в воде и трубках) на радиатор.

Как исправить

1. Начните с очистки устройства.
2. Установите его обратно на стену.
3. Установите фильтр для котла, чтобы уловить все отложения. Фильтр FERNOX

является хорошим примером лучших фильтров для котлов.

Резюме

В этой статье обсуждается, почему ваш радиатор не нагревается, и эффективные способы решения этой проблемы. Используйте информацию, обсуждавшуюся выше, для устранения неполадок радиатора и реализации подходящего подхода к ремонту вашего устройства. Если вы боитесь делать это в одиночку, не стесняйтесь обращаться за помощью к надежным специалистам по центральному отоплению и котлам.

Как сделать солнечный нагреватель для бассейна своими руками менее чем за 100 долларов

Как сделать своими руками солнечный нагреватель для бассейна менее чем за 100 долларов

Загрузите нашу БЕСПЛАТНУЮ памятку по уходу за бассейном

Эта бесплатная памятка для печати поможет содержать ваш подземный, надземный бассейн или бассейн Intex в чистоте и чистоте, не вмешиваясь в химический состав воды.

Получите БЕСПЛАТНУЮ шпаргалку

Мэтт Джованиски | Обновлено: 19 апреля 2022 г.

Если вы ищете недорогой и энергоэффективный способ обогрева бассейна, отличным вариантом будет изготовление собственного солнечного нагревателя для бассейна. Мало того, что вы можете использовать солнечную энергию для нагрева воды, весь проект, вероятно, будет стоить менее 100 долларов (что намного дешевле, чем покупка солнечных батарей).

Вот пошаговое руководство по сборке солнечного нагревателя для бассейна своими руками. Вы можете посмотреть видео ниже или продолжить чтение для полного руководства.

Как работает солнечный нагреватель для бассейна

Конструкция этого легкого солнечного нагревателя для бассейна, сделанного своими руками, довольно проста. Более холодная вода выкачивается из вашего бассейна с помощью дренажного насоса. Затем эта вода поступает в змеевик черной трубы, нагреваемой солнцем. Затем эта нагретая вода возвращается в ваш бассейн.

Для этой установки вам понадобится солнечное место над землей, чтобы установить солнечный нагреватель, и вам понадобятся несколько расходных материалов, которые должны стоить вам менее 100 долларов.

Имейте в виду, что это не так эффективно, как покупка электрического водонагревателя или газового водонагревателя, но очень доступно в эксплуатации и сборке. И этот тип солнечного нагрева бассейнов лучше всего работает с надземными бассейнами, поскольку он недостаточно мощный, чтобы нагреть подземный бассейн.

Список поставок

для самодельного солнечного нагревателя для бассейна

Вот материалы, которые вам понадобятся для нагревателя для бассейна своими руками:

• 200 футов черного шланга для полива диаметром ½ дюйма. Этот полиуретановый шланг можно купить в Интернете или в местном хозяйственном магазине, так что стоит поискать его по хорошей цене. Просто убедитесь, что он черный, так как он должен поглощать тепло солнца. Теперь имейте в виду, что вам понадобится более 200 футов, если у вас есть большой бассейн. Длина вашего шланга должна составлять не менее 50% площади поверхности вашего бассейна. Например, если ваш бассейн имеет размеры 16 на 32 фута, его площадь составляет 512 квадратных футов. А это значит, что вам понадобится не менее 256 футов ирригационного шланга.
• Погружной насос. Самый простой способ прокачать воду через оросительный шланг — это использовать водоотливной насос. Надеюсь, у вас уже есть такой как у владельца пула. Если нет, это может быть самый дорогой запас в списке и может стоить вам около 50 долларов. И хотя вы можете использовать свой насос для бассейна, полезно, чтобы нагреватель и насос работали отдельно.
• Соединитель ирригационного шланга для помпы. Они сделаны специально для подсоединения ½-дюймовых поливочных шлангов к кранам и насосам.
• Фанерная плита и деревянные детали для ее обрамления. Это деревянный поддон, на котором будет стоять ваш поливочный шланг. Это также удержит ваш шланг от холодной земли и позволит вам наклонить его к солнцу. Размер вашего куска фанеры будет зависеть от того, сколько шланга вы используете. Но листа фанеры 4×4 достаточно для шланга длиной около 200 футов. Вам также понадобится немного дерева, чтобы стабилизировать и обрамить лист фанеры. Кроме того, дополнительный кусок дерева поможет удерживать спиральный шланг. А чтобы закрепить древесину, вам понадобится столярный клей, дрель или молоток и гвозди.

Есть несколько дополнительных принадлежностей, которые помогут вашему солнечному нагревателю работать еще лучше:

• Черная аэрозольная краска, черный пластик или черный толь. Покраска деревянного поддона в черный цвет или покрытие его черным брезентом или черным толем добавит тепла вашему солнечному нагревателю. Если вы используете пластик или толь, вам может понадобиться строительный степлер или клейкая лента для крепления к дереву.
• Прозрачный пластиковый брезент. Накрытие всего лотка прозрачным брезентом удерживает больше тепла. Это как превратить вашу установку в мини-духовку.
• Черная трубка PEX вместо ирригационного шланга. Трубка PEX обычно намного дороже черного ирригационного шланга. Но ирригационные трубки могут изнашиваться от тепла и химикатов в бассейне через несколько лет. Поэтому, если вы хотите инвестировать в что-то более долговечное, используйте катушку PEX.
• Запорный кран или шаровой кран. Простое запорное приспособление на конце шланга поможет вам контролировать поток воды, и вы сможете отключить его, если станет слишком жарко.
• Солнечное одеяло или солнцезащитный чехол. Солнечное одеяло предотвращает испарение и потерю тепла ночью. Без солнечного покрытия вы потеряете любую температуру воды, которую вы набрали в течение дня. Поэтому очень важно помочь сохранить это тепло в вашем бассейне.

Как сделать солнечный нагреватель для бассейна своими руками

1. Установите деревянный поднос. Цель состоит в том, чтобы держать ваш поливочный шланг закрепленным на чем-то над землей, чтобы вы могли наклоняться к солнцу. Плоский лист фанеры может отлично работать сам по себе, но его обрамление путем добавления дерева по бокам поможет сделать его более прочным.
2. Выстелите деревянный поднос черной тканью, черным войлоком или черной краской. Если вы хотите увеличить количество улавливаемого тепла, на этом этапе вам нужно выстелить поднос чем-то черным. Но это необязательно и может не понадобиться, особенно если у вас небольшой пул.
3. Намотайте ирригационный шланг на деревянный поднос. Начните сматывать шланг для полива на деревянный поднос. Ваш шланг должен ровно лежать на дереве, почти как пластинка на проигрывателе. Вам нужно обернуть шланг как можно туже, чтобы можно было разместить как можно больше петель. Поместите 2 × 4 поверх шланга, когда вы его наматываете, это может помочь скрепить шланг. Также может помочь наличие второго человека, который будет удерживать вещи. Убедитесь, что концы шланга находятся по разные стороны деревянного подноса. Один из этих концов — ваш вход, куда закачивается холодная вода. Другой — ваш выход, куда уходит горячая вода. Они не должны входить и выходить в одной и той же точке в воде вашего бассейна.
4. Заверните солнечный обогреватель в прозрачный брезент. Если вы хотите обернуть свой солнечный обогреватель, сейчас самое время это сделать. Но опять же, это необязательный шаг. Вы можете сначала протестировать обогреватель, а затем добавить прозрачный брезент.
5. Добавьте насадки для шлангов. Присоедините соединитель шланга для полива к тому концу шланга, который будет входить в бассейн. Это для подключения дренажного насоса. Кроме того, прикрепите запорный клапан или шаровой кран к противоположному концу шланга, если вы его используете.
6. Установите солнечный нагреватель и подсоедините дренажный насос. Поставьте деревянный поднос рядом с бассейном, над землей и на солнце. Затем подсоедините откачивающий насос к разъему поливного шланга. Погрузите насос в воду и включите дренажный насос. Убедитесь, что выход шланга находится в бассейне, чтобы вернуть горячую воду.

Кстати, если вам нужны простые советы и рекомендации по уходу за бассейном, посмотрите наш видеокурс по уходу за бассейном.

Устали добавлять химикаты и постоянно поддерживать чистоту в бассейне?

В этой удобной для чтения иллюстрированной электронной книге и видеокурсе мы устранили всю путаницу, связанную с обслуживанием бассейнов. Это поможет вам сразу сэкономить 100 долларов на уходе за бассейном!

Нажмите здесь, чтобы узнать больше

Поиск и устранение неисправностей самодельного солнечного нагревателя для бассейна

Если у вас возникли проблемы с подогревом воды, вот несколько советов по устранению неполадок:

1. Держите дренажный насос и возвратную горячую воду на противоположных сторонах бассейна. Убедитесь, что насос, подающий холодную воду, находится далеко от шланга, подающего горячую воду. Это повысит эффективность вашего солнечного нагревателя. И поместите насос как можно ниже в бассейне, так как более холодная вода, как правило, находится на дне.
2. Увеличьте скорость насоса. Чем выше скорость потока, тем больше тепла вы передаете воде в бассейне. Вы можете не заметить большую разницу температур в бассейне, но на самом деле вы увеличите передачу тепловой энергии. Стремитесь к тому, чтобы разница между водой, выходящей из вашего бассейна, и нагретой водой, возвращающейся в ваш бассейн, составляла от 2 до 5 градусов. Постоянное медленное повышение температуры означает, что у вас есть эффективный обогреватель.
3. Установите змеевики над землей и максимально используйте солнечное тепло. Вы не хотите, чтобы холодная земля охлаждала вашу трубку, поэтому убедитесь, что она немного приподнята над землей. И, как мы упоминали ранее, вы также можете выстелить свой лоток пластиковой пленкой или накрыть катушки прозрачным брезентом для большего поглощения солнца и изоляции.

Часто задаваемые вопросы о солнечных нагревателях для бассейнов

Ищете дополнительную информацию о том, как построить солнечный нагреватель для вашего бассейна? Вот несколько общих вопросов и ответов.

Можно ли использовать садовый шланг вместо поливного шланга?

Мы не рекомендуем использовать черный садовый шланг для этого проекта «Сделай сам». Садовые шланги изготавливаются из разных материалов и имеют диаметры, отличные от полипропиленовых трубок для орошения.

Как сделать более мощную солнечную систему обогрева бассейна?

Если вы не хотите делать это самостоятельно, вы можете приобрести солнечные панели онлайн. Это простой способ создать большую версию этого солнечного водонагревателя своими руками без необходимости собирать собственную систему (однако это будет стоить на сотни долларов больше).

Солнечные панели, приобретаемые в магазине, обычно поставляются с комплектами разъемов, позволяющими собрать несколько солнечных коллекторов. Вам также понадобится фанера, пиломатериалы, труба из ПВХ, трехходовой клапан, хомуты и фитинги.

В качестве альтернативы вы можете собрать и соединить несколько систем подогрева воды для бассейна своими руками. Но независимо от того, какой тип солнечного коллектора вы используете, обязательно используйте накрытие для бассейна, например, солнечное одеяло или солнцезащитное покрытие, чтобы предотвратить утечку тепла из вашего бассейна ночью.

Нужна дополнительная помощь по обслуживанию бассейна?

• Загрузите нашу бесплатную памятку по уходу за бассейном. Это бесплатное и простое в использовании руководство, которое поможет вам следить за состоянием вашего бассейна.
• Подпишитесь на наш канал Swim University на YouTube. Мы публикуем бесплатные видео-уроки в течение всего бильярдного сезона.
• Ознакомьтесь с нашим курсом по уходу за бассейном. Вы получите более 30 пошаговых видеороликов и загружаемое руководство со всей необходимой информацией об обслуживании бассейна.

Мэтт Джованиски является основателем Swim University® и работает в индустрии бассейнов и спа с 19 лет.95. С тех пор его миссия — сделать уход за бассейном и джакузи простым для всех. И с каждым годом он продолжает помогать большему количеству людей с химией воды, очисткой и устранением неполадок.

Загрузите нашу БЕСПЛАТНУЮ памятку по уходу за бассейном

Эта бесплатная памятка для печати поможет содержать ваш подземный, надземный бассейн или бассейн Intex в чистоте и чистоте, не вмешиваясь в химический состав воды.

Получите БЕСПЛАТНУЮ шпаргалку

Рекомендуемые направляющие

Солнечные нагреватели для бассейнов: как выбрать лучший

Устали от высоких счетов за электроэнергию, чтобы поддерживать температуру в бассейне? Экономьте энергию и деньги, и пусть солнце сделает всю работу с солнечным нагревателем для бассейна.

Лучшие покрытия для солнечных бассейнов в 2022 году

Держите свой бассейн в тепле и набитом кошельке.
