Печка на солярке своими руками: инструкция + фото

Когда требуется обогреть небольшой дачный домик или гараж, оптимальным приспособлением станет автономная печь, функционирующая на солярке.

Можно купить заводской обогреватель в магазине, но домашние мастера предпочитают изготовить такую печь самостоятельно.

Это устройство похоже на забытый керогаз, потому расход солярки у него минимален. Например, тепловой обогреватель мощностью 2,5 кВт за один час потребляет 0,2 л дизтоплива.

Содержание

• 1 Характеристики печи
• 2 Некоторые особенности такой печи
• 3 Какие объекты можно обогревать чудо-печкой
• 4 Меры предосторожности
• 5 Принцип работы чудо-печи
• 6 Способы конструирования печи
  • 6.1 Конструкция из обычного газового баллона
  • 6.2 Капельная печка
  • 6.3 Печка из стальных листов

Характеристики печи

Подобный агрегат отличается небольшими габаритами и малым весом. Он имеет довольно простую конструкцию. В стальном корпусе установлены открытый резервуар и топливный бак, которые соединяются между собой как сообщающиеся сосуды.

Для ограничения поступления горючего вещества из бака выходной патрубок оборудован специальным клапаном. От керогаза печи досталась горелка, питающаяся соляркой. Этот элемент представляет собой надежный фитиль, у которого нижняя часть погружена в бак с топливом.

После открывания вентиля в рабочую емкость начнет подаваться горючее. Специальный шнур, предварительно намотанный на основание в виде цилиндра, быстро его впитывает. Через несколько минут можно проводить розжиг печи. Никаких приспособлений для этого не требуется, ведь все делается вручную.

Чтобы устройство на дизельном топливе прогрелось до нужной температуры, придется немного подождать. Мощность агрегата регулируется вентилем. Он же является ее выключателем.

Минусом устройства можно назвать затухание горелки через 10 минут после того, как закончится солярка. Чтобы как-то компенсировать этот недостаток, многие изготовители прямо над горелкой устанавливают металлическую решетку, которая в случае необходимости позволит нагреть воду в какой-либо емкости.

Одной из таких чудо-печей является модель «Солярогаз ПО-1,8», сделанная в России. Максимальная мощность подобного агрегата не превышает 1,8 кВт. На фотографии ниже вы можете ознакомиться с этим устройством.

Некоторые особенности такой печи

На форумах можно прочесть много положительных отзывов об этой модели, однако существует несколько особенностей при работе с ней. Среди них отмечают следующее:

• разжигать подобную печь лучше на улице, чтобы в комнате не скапливался едкий «аромат»;
• из-за наличия такого запаха не стоит обогревать жилое помещение подобным прибором на постоянной основе;
• интенсивная эксплуатация требует содержать горелку в чистоте, а также проводить смену фитиля.

Какие объекты можно обогревать чудо-печкой

Подобный агрегат используется для отопления следующих помещений:

• теплицы;
• парники;
• подвалы;
• цокольные этажи;
• дачные домики;
• гаражи;
• подсобки;
• мастерские;
• палатки;
• кабинки;
• жилые помещения.

Меры предосторожности

Использование печи, работающей на солярке, требует обязательного соблюдения правил техники безопасности. Особенно это касается гаража. Прежде всего, в нем стоит дорогой автомобиль и хранятся другие вещи, без которых трудно обойтись любому механику.

В гараже постоянно находятся горючие вещества. Прежде чем запустить в работу чудо-печь на солярке, нужно обязательно подумать о пожарной безопасности. Такое устройство является источником возникновения пожароопасной ситуации.

Печь на дизельном топливе запрещается устанавливать в местах постоянных сквозняков. Внутрь устройства не должны попадать легковоспламеняющиеся предметы.

Даже при ограниченной площади гаражного помещения вокруг такого обогревателя должно сохраняться полуметровое пространство.

Печь на солярке запрещается устанавливать возле горючих и воспламеняющихся веществ.

Для более высокой надежности и безопасности нужно иметь под рукой несколько автоматических углекислотных огнетушителей. Важно, чтобы объем газа, который способны выпускать эти устройства, превышал 1,5 площади гаража.

Баллоны весом 5 кг – оптимальный вариант. Они представлены разными видами и предназначены для различных целей. Для спокойной работы в гараже наиболее подходящими станут следующие модели:

• автоматические;
• углекислотные;
• энергонезависимые.

Если открыть кран таких огнетушителей, содержимое баллона не выльется: этому помешает специальная мембрана. В случае нагрева устройства до температуры более 70 градусов произойдет разворачивание этого элемента. Острие его проколет и выпустит газ наружу.

Принцип работы чудо-печи

В подобных устройствах загораются воздушная смесь и его пары. Конструкция агрегата состоит из нескольких частей:

• топливного бака;
• камеры сгорания;
• нагревательного элемента.

Солярка заливается в емкость, наблюдается выделение паров. При розжиге создается требуемая температура. Происходят вспышка паров и их дальнейшее горение.

Способы конструирования печи

Можно приобрести заводской агрегат, работающий на дизтопливе. Однако устройство, собранное вручную, порой намного экономичнее. Причем его можно приспособить под конкретные места установки.

Обогреватель на солярке бывает нескольких видов. Рассмотрим их далее в статье.

Конструкция из обычного газового баллона

Чтобы создать такой аппарат, требуется подготовить следующие материалы:

• бесшовный баллон, толщина стенок которого не превышает 1,5 см;
• дымоотводящие трубы диаметром более 10 см и длиной 4 м;
• емкость для хранения горючего объемом до 15 л;
• медные трубы;
• стальные уголки;
• болгарка;
• сварочный аппарат.

Подача топлива осуществляется самотеком, никаких дополнительных приспособлений для нагнетания воздуха не требуется. Источник горения, находящийся внутри, и контур должны быть на одинаковой высоте. Таким образом предотвращается нагревание печи до достижения пожароопасных показателей.

Поскольку в устройстве, функционирующем на солярке, появляются горючие пары, для создания нужной температуры необходимо, чтобы стенки корпуса были небольшой толщины. Баллон режется болгаркой на равные части. Одна служит крышкой, другая – камерой.

Ко второму элементу привариваются ножки из металлического уголка. В верхней части, отступив от края примерно 15 см, с помощью сварки делается отверстие, в которое вставляется вытяжная или дымовая труба длиной 4 м и диаметром 10 см.Для получения возможности регулировать подачу воздуха в корпусе также делается отверстие, которое прикрывает пластина.

От области сварки необходимо отмерить 10 см. В этом месте оформляется небольшой проем диаметром 3 мм. Таким образом с шагом 5 мм проделываются еще 10 отверстий. Последнее должно находиться на расстоянии 50 см от сварной точки.

В этой трубе нужно выполнить еще один проем, в который будет вставляться изделие длиной 4 м и диаметром 8 см. Его устанавливают параллельно полу, затем надежно приваривают.

Чтобы залить топливо, в крышке нужно выполнить еще одно отверстие диаметром 8 см.

Капельная печка

Такая конструкция идеально подходит для отапливания небольших помещений. Она прекрасно обогревает как туристические палатки, так и маленькие домики.

Технология изготовления:

1. Рассчитывается объем отапливаемого помещения. Для комнаты размером 3х3 м понадобится ящик 30х30х45 см.
2. При наличии небольшой печи можно использовать дно огнетушителя. Для габаритного же устройства подойдет 200-литровая емкость. Эти изделия предназначены для обогрева теплушки.
3. Для солярки необходимо использовать медицинскую горелку объемом 2 л. Ее резиновый шланг соединяется с медной трубкой маленького диаметра и длиной 1 м. Она сгибается под углом 90 градусов.
4. Шланг требуется сложить пополам. Это место закрепляется струбциной для фиксации деталей печи. Винт монтируется таким образом, чтобы происходило медленное капание жидкости.
5. Фитиль заменяет ветошь, которая пропитывается топливом.
6. Проводится монтаж дверцы.
7. В центре корпуса на некотором расстоянии от трубы сверлится отверстие, диаметр которого соответствует размеру медного изделия.
8. Поджигается ветошь, капли топлива постоянно ее смачивают. Чудо-печь на солярке начинает работать.
9. Для получения возможности готовить пищу трубка устанавливается сбоку.

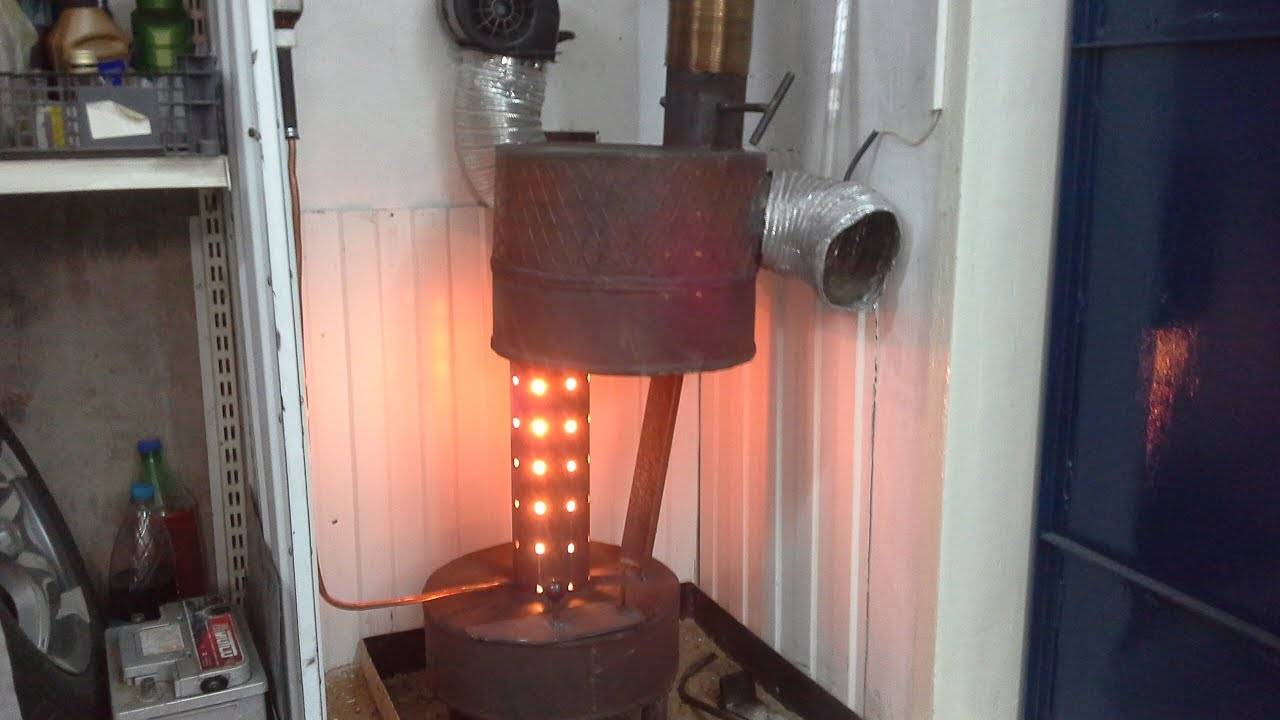

Печка из стальных листов

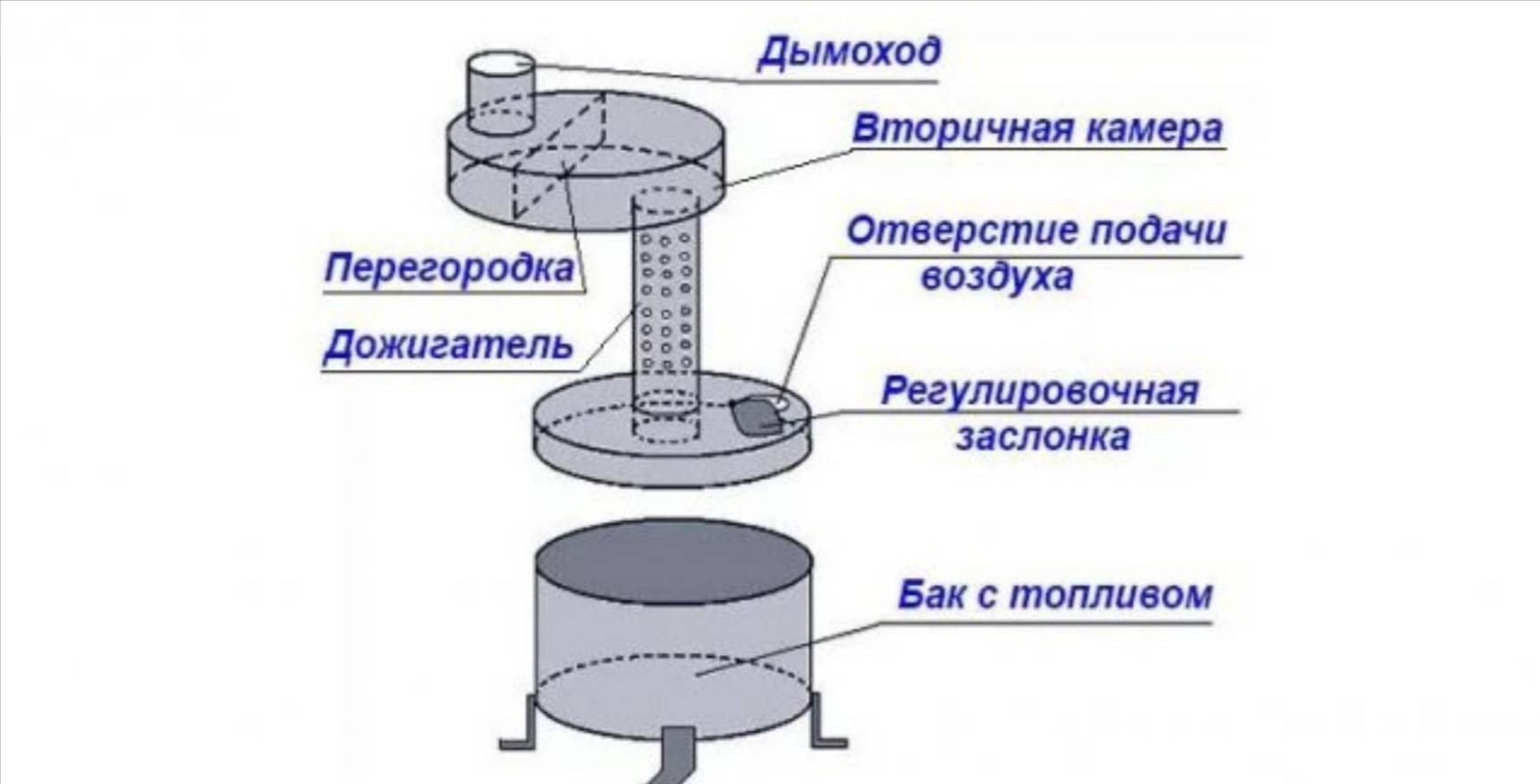

Этот прибор состоит из двух емкостей, которые соединяются трубой больших размеров с множеством отверстий, так называемой фитильной чашей. Она служит дымоотводом и способствует поступлению воздуха.

В топливник солярка попадает самотеком. Здесь она нагревается и превращается в газообразную смесь.

ТЭНом, накаляющимся до температуры 800 градусов, служит спираль, расположенная вверху. Продукты химической реакции окисления вещества выходят через дымовой канал.

Такой самодельный прибор характеризуется компактностью, надежностью и экономичностью. Для его изготовления потребуется 5-миллиметровый стальной лист.

В трубе требуется сделать два колена, которые вставляются друг в друга. Они должны располагаться вдали от дверцы.

Топкой является нижняя емкость. Она же представляет собой бак для топлива. Чтобы заливать горючее, делается специальное отверстие. В целом такое устройство вмещает до 12 л солярки.

Труба и патрубок:

1. Верхняя часть конструкции имеет проем, к которому монтируется дверца. С помощью этого отверстия регулируется работа устройства, проводится контроль подачи воздуха и настраивается сила горения.
2. Труба и верхняя часть конструкции являются нагревательными элементами. Максимальная температура накаливания составляет 800 °C.
3. Сверху приваривается патрубок, на котором держится вытяжное оцинкованное изделие.
4. Для удобства очистки чудо-печи на солярке ее верхний элемент должен быть съемным.
5. Для нижней части верхнего сегмента используется стальной лист толщиной 6 мм, из которого вырезается круг диаметром 35,2 см.
6. Недалеко от торца в этой детали делается отверстие диаметром 10 см. Расстояние между серединой круга и проемом не должно превышать 11 см. Сюда же будут вставлены вытяжка и патрубок, представляющий собой металлопрокатное изделие длиной 13 см и диаметром 10 см.
7. Перегородка выполняется в виде прямоугольника из этого же листа размером 7х33 см.
8. Она приваривается к сделанному кругу рядом с проделанным отверстием. Сюда же устанавливается выхлопной патрубок.

Алгоритм создания трубы, предназначенной для горелки:

1. Внизу изделия, отступив 36 см, необходимо подготовить 48 отверстий диаметром 9 мм. Должно получиться 6 рядов с 8 дырочками. Между ними выдерживается шаг в 6 см.
2. Изготовленную трубу соединяют с верхней частью топливного бака. Обычно она представляет собой крышку, сделанную из стального листа, толщиной 4 мм. Ее необходимо установить ровно и очень плотно. Приваривать изделие не требуется.
3. Чтобы выхлопной патрубок выходил из бака, необходимо позаботиться о специальном отверстии.
4. Нижняя и верхняя части емкости соединяются без использования сварки. Детали должны иметь плотную посадку. Для этого сверху надевается кольцо размером 35,4 см.
5. Топливный бак приваривается к трубе с отверстиями. Для устойчивости к нижней части устройства с помощью сварки крепятся четыре ножки.

Похожие статьи:

устройство и принцип работы, как сделать своими руками, достоинства и недостатки

Зима в средних широтах, дело суровое и холодное. А являясь существом теплолюбивым, человек старается обогреть любое, мало-мальски обжитое помещение. Средств для подобного действа сегодня хоть отбавляй. Но, среди всего многообразия отопительных приборов, большинство из которых справляются со своей функцией на ура, хочется выделить чудо печь на солярке, керосине или масле, выгодно отличающуюся от других аналогов.

Печи на солярке завоевали свою популярность, благодаря своей компактности и мобильности

Компактная печка на жидком топливе

Как заводские, так и самодельные модели печек на солярке, керосине или масле выделяются своей компактностью и мобильностью. При этом они сохраняют отличные показатели по теплоотдаче. Хотя подобные агрегаты имеют незначительные размеры, они превосходно справляются со своей задачей в пределах технических характеристик.

Печкой можно отапливать дачные домики, теплицы, гаражи, сараи и другие небольшие площади. Более того, благодаря компактности агрегатов, их часто берут с собой в походы или на рыбалку.

Расход топлива даже в зависимости от модели, вида горючего и от характеристик по мощности невысокий. К примеру, пользующиеся популярностью печи средней мощности на 2,5 кВт за один час работы потребляют не более 200 мл дизтоплива. При использовании масла или керосина существенной разницы по расходу чувствоваться не будет.

Обычный керогаз имеет много общего с устройством современных чудо печек на солярке. Они используют тот же принцип работы. Благодаря простому и понятному устройству агрегата, его можно сделать своими руками.

Устройство печки довольно-таки простое, если немного постараться, можно смастерить такую компактную печку самостоятельно

Устройство и принцип действия

Если устройство заводской модели способно заинтересовать далеко не каждого, то самодельные варианты вызывают особый интерес.

В любом случае, знать устройство и принцип работы печи на дизельном топливе будет полезно.

Конструкция состоит из:

• топливного съёмного бака;
• основного рабочего блока с фитилем;
• регулирующего винта;
• отражателя;
• горелки;
• в зависимости от конструкции, может присутствовать решётка для приготовления пищи или разогрева воды, которая при необходимости снимается.

Общий принцип работы простой. Из бака самотёком поступает горючая жидкость в чашу с фитилём. Когда бак впервые заполняется, необходимо подождать 10-15 минут, пока фитиль хорошо пропитается, после чего начинают розжиг.

Печь на солярке имеет очень простой принцип работы

В свою очередь, отражатель хорошо и равномерно рассеивает полученное от пламени тепло. Сам он покрыт порошковой краской, чтобы под действием температуры сохранять свои первоначальные свойства. Интенсивность пламени, а следовательно, и излучаемое тепло, регулируются с помощью специального винта.

Он же помогает и выключить печь полностью.

Вся конструкция выполняется из огнеупорной стали, что позволяет повысить срок службы агрегата. Фитиль относится к расходным материалам, поэтому предпочтительно иметь про запас несколько экземпляров, чтобы не оказаться без тепла в самый неподходящий момент.

Процесс розжига

Принцип работы печи на солярке своими руками понятен, но при разжигании подобного устройства впервые, нужно знать порядок действий и некоторые нюансы.

Печку на солярке удобно брать с собой в поход или на пикник

Сначала ставится фитиль. Для этого нужно снять решётку и намотать его на цилиндрическое основание в блоке. После чего всё собрать на место и установить решётку.

Бак наполняют горючим и открывают вентиль, чтобы фитиль быстрее пропитался. После чего его можно прикрыть и зажечь. Регулируют пламя специально предназначенным для этих целей винтом. Чтобы печь на дизельном топливе вошла в рабочий режим, нужно немного подождать и дать ей прогреться. После этого необходимо отрегулировать необходимый уровень пламени и интенсивность теплоотдачи.

Погасить печь можно, перекрыв регулирующий вентиль. Знатоки рекомендуют разжигать и тушить обогреватель на улице, это избавит от неприятного запаха в помещении. А также в качестве топлива рекомендуется использовать керосин, который в процессе горения исключает образование неприятного запаха и ощутимо увеличивает КПД печи.

В этом видео подробнее о чудо-печке Солярогаз:

Преимущества и недостатки

Несмотря на очевидные плюсы, у печей на солярке есть и недостатки, которые стоит учитывать при выборе подобных приборов в качестве обогревателя.

К основным достоинствам обогревателей на жидком топливе можно отнести:

• автономность, то есть такой агрегат не требует подключения к источнику питания;
• равномерность прогревания помещения;
• контроль за процессом горения;
• невысокую стоимость и заводских, и самодельных моделей;
• возможность приготовления или разогрева пищи;
• низкое выделение сажи и дыма, а в некоторых моделях и вовсе их отсутствие;
• могут работать без участия человека;
• экономичность;
• мобильность за счёт небольшого веса и габаритов;
• высокую пожаробезопасность.

Недостатки у печи такие:

• не приемлет неочищенного или замёрзшего (слишком холодного) масла;
• нельзя применять в помещениях без вентиляции;
• низкая инертность;
• возникновение неприятных запахов.

Минусы, к сожалению, не только присутствуют, но и в определённых ситуациях крайне важны и нежелательны. Если с использованием масла можно смириться, то появление в помещении неприятного запаха обязательно насторожит, особенно при отсутствии вентиляции.

Когда обогреваемое помещение хорошо вентилируется, есть доступ воздуха или качественный отвод продуктов горения, то отрицательные стороны работы аппарата становятся не столь значимыми

Безопасность использования

Качественно сделанная самодельная печь на солярке для гаража относительно безопасна. Однако иногда что-то может пойти не так, поэтому обращение с огнем подразумевает соблюдение некоторых правил и норм.

Такая чудо-печь пригодится в гараже или сарае

Чтобы исключить неприятные последствия, всегда нужно помнить:

• обогреватели (любой конструкции) нельзя устанавливать вблизи легковоспламеняющихся предметов и материалов;
• нельзя ставить на аппарат предметы весом выше 5 кг;
• место, где будет располагаться прибор в процессе работы, должно быть обеспечено огнеупорным покрытием, можно подложить лист из негорючего материала;
• в помещениях, где отсутствует вентиляция, печь использовать не рекомендуется;
• в качестве топлива необходимо использовать лишь предписанные жидкости: солярку, керосин, масло или другие разрешённые для конкретной модели;
• следует постоянно следить за герметичностью частей;
• во время работы нужно следить, вода не попадала в горючее.

При соблюдении правил техники безопасности любая модель обогревателя будет удобным, комфортным и безопасным средством отопления.

Обогреватель своими руками

Безусловно, печь на солярке для жилых помещений, гаражей, теплиц и других небольших объектов, можно приобрести в магазине. Цены на них приемлемые. Но не менее качественную модель можно сделать самостоятельно.

Существуют несколько видов печей на керосине, солярке или отработанном масле, то есть на жидком топливе. Каждая имеет свои достоинства и недостатки.

Печь на жидком топливе сделанная своими руками, не будет особо отличатся качеством от купленной в магазине

Из двух бачков

Состоит такой вариант печи из двух частей круглой или прямоугольной формы. В нижнюю, выполненную в виде ёмкости на ножках, заливается отработанное мало или солярка. Здесь жидкое горючее, испаряясь, проходит стадию первичного горения. Нижняя емкость соединена с верхней с помощью перфорированной трубы, в которой происходит вторичное горение. В самой трубе проделывают множество отверстий, которые осуществляют подачу вторичного воздуха.

Крышка на нижней ёмкости имеет два отверстия: для заливки горючего и с заслонкой, помогающей регулировать интенсивность горения. Само же горение осуществляется за счёт естественной подачи воздуха, то есть тяги.

Такая печь имеет высокий КПД и хорошо обогревает помещение, но имеет ряд недостатков.

Во-первых, при попадании в горючую жидкость даже малого количества воды начинают происходить неприятные громкие выхлопы, зачастую с языками пламени или искрами из горящего масла, что может стать причиной пожара.

Во-вторых, как при розжиге, так и в процессе эксплуатации, такая модель распространяет неприятный запах. Это может стать серьёзной проблемой при использовании печки в жилом помещении.

Подобная модификация не требует использования особенных материалов и может быть изготовлена из подручного сырья. Это объясняет ее огромную популярность.

Подробнее о печке из баллона:

Модель капельница

Подобный вариант печки хоть и является технически более сложным для самодельного производства, однако более безопасен и эффективен. Раньше ее использовали в полевых условиях. Печку можно назвать армейской, так как нередко именно военные или геологи мастерили подобные аппараты.

В основе работы печки для теплицы на солярке или другом жидком топливе лежит метод капельной подачи в камеру сгорания. Для реализации такого проекта можно воспользоваться старым газовым баллоном или трубой большого диаметра. Внизу располагают небольшую ёмкость, наподобие чаши, где будет происходить горение дизтоплива.

Сверху до самой чаши устанавливают перфорированную трубу, через которую поступает воздух. За счёт этого печь получается особенно экономичной, так как происходит не только горение паров топлива, но и пиролизных газов.

Внутри трубы для подачи воздуха устанавливается трубка, по которой подаётся топливо. А сам бак с горючим располагается на удалении от основной конструкции, что делает установку более безопасной. Интересно выполнено дозирование топлива. Здесь находит своё применение обыкновенная капельница, а подача регулируется дозатором от неё.

Такая печь может работать не только на солярке, но и на отработке

Нелишним будет сделать дополнительно ещё два отверстия, одно из которых выполняет роль смотрового окошка, а второе предназначено для чистки агрегата изнутри. Они же будут действовать в качестве взрывного клапана при необходимости.

Для того чтобы увеличить производительность такого обогревателя, можно для нагнетания воздуха добавить вентилятор с возможностью регулировки. Это даст не только более качественное горение, повышение температуры и КПД, но и возможность более точного регулирования температуры.

Полученная модель печки-самоделки может работать как на дизельном топливе, так и на отработанном масле.

Общие рекомендации

Собирая обогревающий агрегат самостоятельно, следует помнить, что жидкотопливные печи относятся к классу опасных, особенно печка на бензине. Необходимо повышенное внимание и соблюдение элементарной техники безопасности.

Помимо риска пожара, велика вероятность отравления угарным газом. Поэтому в помещениях, где плохое проветривание, и циркуляция воздуха сильно ограничена, предпочтительнее использовать другие, более безопасные варианты обогрева.

Нелишним будет установить отдельную трубу для вывода газов, которая будет выходить за пределы помещения. Как минимум подобное действие может значительно снизить неприятный запах и увеличить отвод продуктов горения.

В любом случае, если нет возможности использовать более безопасные варианты отопления и обогреваться газом или электричеством, то солярочный автономный отопитель будет идеальным вариантом при соблюдении несложных правил.

В этом видео о буржуйке на дизельном топливе:

Буржуйка из газового баллона своими руками: инструкция по изготовлению

У многих частных домовладений есть старый баллон сжиженного газа. Из этого предмета можно сделать много полезных вещей, например, простой отопительный прибор.

Если есть желание и сварочный аппарат, то буржуйку из газового баллона своими руками можно сделать без проблем. Конечно, понадобятся дополнительные материалы.

Содержание статьи:

• Принцип работы печи-буржуйки
• Рекомендации по изготовлению
  • Этап №1 – подбор и подготовка баллона
  • Этап №2 – изготовление и наполнение корпуса
  • Этап №3 – изготовление дверца и зольник
• Пошаговая фото инструкция
• Как повысить эффективность?
• Выводы и полезное видео по теме

Принцип работы печи-буржуйки

Буржуйка — примитивный вариант из металла. Работает такое устройство предельно просто: в топку закладываются дрова, они горят, тело топки нагревается и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола через колосник ссыпается в зольник, который следует периодически очищать.

Одним из главных достоинств буржуйки является простота конструкции. Строгих размеров нет, главное, чтобы корпус выдерживал жару и дымоход исправно работал. Такую печь опытный мастер сделает всего за пару часов. И сжигать в ней можно практически любое сухое дерево: и бревна, и опилки. На нашем сайте есть статья с подробным описанием процесса изготовления.

Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовыми отходами и т.п. При желании на такой печке можно довольно успешно готовить. Этот момент следует учитывать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.

Буржуйка представляет собой толстую металлическую камеру сгорания с загрузочной дверкой, дымоходом, колосниковой решеткой и поддувалом. В качестве случая можно использовать старый газовый баллон

Но следует считаться с недостатками такого отопительного решения. Во-первых, это высокий риск ожогов и пожаров.

Для буржуйки нужно выбрать специальное место, отделанное огнеупорными материалами. Желательно, чтобы она стояла с той стороны, где никто случайно не коснется тела и не обожжется.

При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров

Весит такая металлоконструкция немало, поэтому ни о какой мобильности устройства не может быть и речи. Передвигать буржуйку для обогрева разных помещений будет сложно.

Хозяйственные помещения, в которых нет электричества или куда оно поступает с перебоями: гараж, сарай, мастерская и т.д.

Из двух газовых баллонов, соединенных перпендикулярно, можно сделать улучшенный вариант буржуйки печь, позволяющая сберегать больше тепла и получать высокую отдачу при сжигании топлива

Еще одной проблемой является низкий КПД, так как часть тепловой энергии при сгорании дров буквально улетает в дымоход. Существуют различные способы сохранить тепло и немного видоизменить буржуйку, чтобы она работала эффективнее.

Наконец, нужно позаботиться о хорошей вентиляции помещения, в котором установлена ​​буржуйка, так как такой прибор при работе сжигает большое количество кислорода.

Итак, буржуйка состоит из металлического корпуса, на роль которого обычно «приглашают» старый газовый баллон. В корпусе необходимо сделать две двери: большую и маленькую. Первый служит для загрузки топлива, второй нужен как нагнетатель, через который из камеры сгорания поступает воздух для обеспечения процесса горения и тяги.

Чертеж печи-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и расчетной мощностью, но такой точности не требуется

Внизу, на некотором расстоянии от низа конструкции, должна быть сварены. Его можно сделать из толстой проволоки или просто взять лист толстого металла и вырезать в нем длинные прорези. Расстояние между стержнями колосника должно быть таким, чтобы дымовой материал не просыпался в зольнике.

Если буржуйка топится только дровами, то колосниковые щели делают большими, а когда предполагается использование щепы, колосник следует делать более частым.

Изогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет сохранить больше тепла в помещении и повысить КПД конструкции

Зольник можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивого к сильному нагреву. Некоторые люди предпочитают вообще обходиться без зольника; они просто удаляют золу из нижней секции по мере необходимости, хотя это и не очень удобно. Обычно подводят, чтобы обеспечить необходимую тягу.

Стандартную конструкцию газовой баллонной плиты можно усовершенствовать, увеличив производительность, превратив твердотопливный обогреватель в обогреватель или варочную поверхность:

Галерея изображений

Фото

Крепится к корпусу

Крепление к баллону отопления трубы

Воздухонагреватель

Мармиты

Рекомендации по изготовлению

Буржуйка из баллона может быть разной: емкость может располагаться горизонтально или вертикально. Вам нужно выбрать чехол подходящего размера, а затем правильно его использовать.

Вам понадобится лист стали, устойчивый к длительному нагреву, толстая проволока для колосника, уголок для ножек и т.д. В процессе изготовления следует учесть ряд нюансов, чтобы печь получилась удобной и эффективный.

Этап №1 — выбор и подготовка баллона

Газовые баллоны бывают самые разные. Для буржуйки лучше всего подойдет емкость для сжиженного газа на 50 или 40 литров. Если вам нужна небольшая духовка, вы можете взять баллон на 12 или 27 литров.

Но это будет прибор для обогрева небольших подсобных помещений. Подобные емкости на пять литров практически бесполезны. Такая маленькая буржуйка быстро нагреется, но скоро остынет, поэтому эффект обогрева от нее будет очень незначительным.

Интересный вариант самодельной буржуйки – емкость из-под фреона. Такой цилиндр имеет толстые стенки и удлиненное тело. Емкость необходимо обрезать так, чтобы длина тела была около 70 см. Толстые стены, конечно, утяжеляют конструкцию, но лучше сохраняют тепло. Буржуйка будет долго прогреваться, но в то же время и греть будет дольше.

Перед началом работы необходимо правильно подготовить газовый баллон: удалить из него остатки газа, слить конденсат и заполнить бак водой, которую затем можно залить

Когда баллон выбран, необходимо подготовить сварочный аппарат и помните правила техники безопасности. Даже в очень старом баллоне всегда есть остатки горючего газа. Если сразу начать резать его сваркой, почти гарантирован опасный для жизни взрыв. Тем, кто еще не пользовался сварочным аппаратом, рекомендуем прочитать.

Для начала рекомендуется открыть баллон и выпустить остатки газа. Разумеется, делать это нужно на улице, а не в помещении. Затем нужно слить из баллона остатки сконденсировавшейся внутри жидкости. Это вещество обычно имеет резкий и неприятный запах, поэтому лучше заранее приготовить для него небольшую емкость с крышкой, чтобы сразу упаковать и аккуратно выбросить.

К конструкции печи буржуйки не предъявляются особо жесткие требования по параметрам. Чем больше камера сгорания, тем просторнее помещение может обогреть агрегат

Если случайно пролить конденсат на пол комнаты, то специфический аромат может сохраняться очень долго. После всех этих операций баллон еще не готов к контакту со сварочным аппаратом, потому что внутри остаются пары остаточных газов.

Необходимо заполнить баллон водой до самого верха, чтобы полностью вытеснить из него весь газ. После этого вода сливается, теперь цилиндр можно без проблем разрезать.

Этап №2 — изготовление и заливка кузова

Далее необходимо выбрать тип буржуйки из баллона, будет ли расположен цилиндрический корпус горизонтально или вертикально.

Фотогалерея

Фото

Печь-буржуйка с горизонтально расположенным корпусом занимает больше места в помещении. По теплотехническим характеристикам ничем не отличается от вертикально ориентированного агрегата того же объема

Загружать дрова в горизонтальную печь-камин проще и удобнее из цилиндра, не надо их на короткую рубить колодки

Печь из вертикально установленного баллона в гараже или бане займет минимум места, не будет мешать передвижению и создавать ожоги

Из баллона емкостью до 27 л можно сделать мобильную буржуйку с вертикальным корпусом, который можно вынести в сад, теплицу, вернуть в гараж

Горизонтальный корпус печи

Преимущества загрузки дров в горизонтальном корпусе

Минимальное пространство для установки печи

Переносная буржуйка из мини-баллона

Все остальные операции выполняются с учетом данной ориентации. Если выбрано горизонтальное положение, то один из концов цилиндра будет служить задней стенкой, а на другом нужно установить загрузочную дверку и поддувал.

Если планируется сделать вертикальную буржуйку из газового баллона, то потребуется сделать два отверстия: для загрузки топлива и для поддува зольником

Для колосника можно использовать толстую арматурную проволоку. Чтобы не сварить из нее решетку, можно согнуть ее частым зигзагом, «змейкой». Эта конструкция приваривается к внутренним стенкам металлического кожуха.

Передняя стенка изготовлена ​​из металлического листа следующим образом:

1. Металл должен быть нанесен на переднюю часть печи, чтобы отметить ее.
2. По маркировке должна быть вырезана круглая деталь.
3. Нанесите на него другую маркировку: для прямоугольной двери и поддувала.
4. Вырезать отверстия по маркировке.
5. Изготовление дверей.
6. Приварить петли, замки к передней стенке и навесить двери.
7. Приварить стенку с дверцами к корпусу.

Обе двери должны быть уплотнены асбестоцементным шнуром по контуру так, чтобы они плотно прилегали к корпусу. Задняя стенка в такой печи обычно не нужна; его роль играет дно цилиндра. В верхней части корпуса, вплотную к задней стенке, нужно сделать отверстие для дымохода.

Трубу необходимо брать из толстого металла, так как нижняя часть дымохода будет соприкасаться с нагретыми дымовыми газами. Тонкий металл в этом месте быстро выгорит. Теперь к днищу печки приваривают сплошные ножки из арматуры, куски металла или куски металлического уголка. Они должны выдерживать как вес самой конструкции, так и топлива, которое будет в нее загружено.

Примерно по такой же технологии изготавливается вертикальная буржуйка из воздушного шара. Нижняя часть цилиндра станет нижней частью конструкции, вверху нужно сделать цилиндрическую «крышу» с отверстием для дымохода. Обычно верхняя часть баллона отрезается. По окончании установки можно будет приварить обратно. Двери — для загрузки и поддува — выполнены в передней части корпуса цилиндра.

Такая буржуйка займет меньше места, чем горизонтальный вариант, к тому же она будет выше. Если предполагается не только обогревать помещение, но и готовить пищу, то необходимо будет с учетом этого отрегулировать высоту плиты и обеспечить ровную варочную поверхность.

Но обычно диаметр емкости недостаточно велик, чтобы обеспечить полноценную возможность приготовления пищи. Хотя вскипятить чайник — задача выполнимая.

Данный чертеж позволяет получить представление об устройстве горизонтального варианта буржуйки из баллона, к низу которого крепится зольник

Решетка может быть изготовлена ​​так же, как описано выше: из арматуры, согнутой змейкой по диаметру трубы. Он вваривается между отверстиями для загрузки и выдувания.

Некоторые пытаются сократить объем сварочных работ, оставив верхнюю часть бака практически нетронутой. Но тогда вся остальная работа будет сложнее.

В горизонтальной буржуйке можно не вваривать колосник, а превратить в него часть корпуса, просверлив отверстия подходящего диаметра и прикрепив снизу зольник

Например, колосник придется вставлять не сверху, а заталкивать в топочную дверцу и как-то удерживать в правильном положении. Теперь нужно сделать дверцы с петлями и замками и приварить их к корпусу буржуйки, предварительно уплотнив асбестоцементным шнуром. Осталось вверху установить дымоход, а внизу приварить ножки.

Этап №3 — изготовление дверцы и зольника

Двери для буржуйки можно изготовить из тех частей корпуса, которые остались после вырезания отверстий. К ним привариваются петли и защелки. Это простые элементы. Петли можно делать даже из звеньев толстой цепочки. Второй, более дорогой вариант – приобретение готовых литых металлоконструкций.

Для установки готовой лепной дверцы на самодельную печь к загрузочному отверстию следует приварить рамку из металлического уголка

Можно выбрать две отдельные дверцы: большую для загрузочного отверстия и узкую для поддувала. Но есть и комплекты, в которых такие двери объединены в единую конструкцию.

Отверстия для таких дверей необходимо вырезать точно по размеру. После этого нужно приварить раму от угла к краям проемов.

Несколько звеньев толстой цепи, похожей на велосипедную, можно использовать в качестве петель для самодельной дверцы буржуйки из цилиндра

Каркас литых дверей крепится к получившейся раме болтами. Рекомендуется предварительно приварить небольшой бортик, чтобы не было щелей, и печь закрывалась плотно.

В маленьких буржуйках при желании можно совсем обойтись без колосника.

Слева перевернутый корпус горизонтальной буржуйки с приваренным к нему зольником, а справа общий вид. Зольник выдвигается для регулирования подачи кислорода, поддув в такой модели делать не нужно

Ей трудно найти место, если делать печь небольших размеров или невысокую, например, горизонтальный вариант. В таком устройстве не производится продувка, подача воздуха осуществляется с помощью загрузочной дверки, которая просто открывается. Из арматуры легко сделать колосники, но они не отличаются особой надежностью.

Со временем клапан прогорает, его необходимо заменить. Альтернативой может стать кусок листового металла, в котором вырезаны прорези или отверстия круглой формы. Для сбора золы можно использовать специальный ящик – зольник.

В горизонтальном варианте печи из баллона можно установить в нижнюю часть в комплекте с зольником, так как для облегчения монтажа нижнюю часть корпуса придется разрезать.

Пошаговое фото-руководство

Для изготовления самодельной печи потребуется один отожженный пустой газовый баллон, труба Ø 108 мм для дымохода (метр зависит от конкретных характеристик), обрезки стальной полосы и уголка , три петли для навешивания дверей.

Построение корпуса будущей печки выполняется в следующей последовательности:

Галерея изображений

Фотография

Шаг 1: Резка дырочная дыра Удаление заусенцев

Шаг 5: Сборка колосниковой заготовки

Шаг 6: Вычерчивание контура колосника

Шаг 7: Обрезка колосника

Шаг 8: Закрепление колосника внутри корпуса

Печь-буржуйка из пустой газовый баллон почти готов: остались последние штрихи:

Фотогалерея

Фото

К прорезанному вверху отверстию привариваем трубу, к которой будет крепиться дымоход

Со стороны удобной для предстоящего использования привариваем петли и навешиваем дверцы зольник и печь. Обе дверки желательно перед установкой приварить металлической полосой по периметру. Это непростая работа, но она уменьшит поступление дыма из печи в помещение при сбросе тяги

Сначала собираем дымоходный канал на полу в гараже, чтобы измерить фактические расстояния и при необходимости скорректировать

Собираем дымоход, закрепляем его элементы сваркой там, где это необходимо. Выводим трубу через крышу, обустраиваем ее проход через конструкцию здания и плавим печь

Шаг 9: Крепление дымохода

Шаг 10: Крепление петель и навешивание дверей

Шаг 11: Предварительная сборка дымохода

Этап 12: Сборка дымохода и запуск печи

Высота дымохода зависит от формы крыши и наличия ряда предметов, которые могут мешать тяге. Он должен быть не менее 0,5 м над плоской и малоскатной крышей. Если рядом есть высокие деревья или постройки, то устье трубы необходимо устроить над ними.

Как повысить эффективность?

Чтобы сделать буржуйку более эффективной, есть несколько простых способов. Во-первых, следует утеплить дымоход, чтобы сохранить часть тепла, уходящего с дымовыми газами. Для увеличения площади контакта нагретого металла с окружающим воздухом можно использовать различные методы.

Значительно улучшить теплотехнические качества буржуйки, сконструированной из газового баллона, поможет устройство своеобразного колпака из дополнительного газового баллона:

Фотогалерея

Фото

Если ваша самодельная буржуйка не справляется с обогревом помещения, есть смысл повысить ее КПД самым простым способом — устроить колпак

Все твердотопливные печи работают по единому принципу . Увеличить теплоотдачу можно, устроив дополнительную камеру. Изготовим из баллона меньшего литража

В камере, смонтированной на основном корпусе из меньшего газового баллона, дымовые газы задерживаются и «оборачиваются» внутри бака

Поднимаясь сначала, затем опускаясь по колпаку, дымовые газы задерживаются в баке, отдают тепло стенкам этой камеры, а она отдает тепловую энергию в помещение

Обычная печь-баллон в гараже

Подготовка баллона меньшего рабочего объема

Установка дымоходной камеры

Устройство для увеличения теплоотдачи

Некоторые мастера рекомендуют делать дымоход не строго вертикальным, а изогнутым. Это увеличит путь прохождения отходов горения и позволит части их тепла возвращаться в помещение. Но следует помнить, что сложная конструкция дымохода может негативно сказаться на тяге, поэтому не стоит увлекаться чрезмерными изгибами.

Иногда к корпусу печки приваривают металлические крылья, например, из уголка или любой подходящей полосы металла. Если размеры печи позволяют, можно сверху приварить горизонтальный лист металла и сделать в нем дополнительное отверстие не для дымохода, а для котелка или чайника.

Отверстие закрывается специальной составной крышкой из нескольких концентрических окружностей. Убирая или добавляя кружочки, можно регулировать степень нагрева.

Еще один вариант модернизации буржуйки – корпус из кирпича. Кладку выполняют вокруг печи, оставляя при этом небольшой зазор между металлическим корпусом и кирпичом. Кирпич будет поглощать часть тепловой энергии, а затем постепенно отдавать ее окружающему воздуху.

Если обмотать дымоход металлической сеткой, а в образовавшийся зазор положить камни, можно повысить эффективность обогрева. Даже после того, как дрова прогорят, камни еще какое-то время будут отдавать тепло.

Альтернативный вариант этой модернизации – металлическая сетка вокруг дымохода, в которую уложены куски кирпича или камня. Это популярное решение для печей, устанавливаемых в бане, разновидность буржуйки. Но следует помнить, что для этого подходит только речная «голая» рыба однородного цвета и без вкраплений. Если камень состоит из слоев разного типа, он может лопнуть под воздействием высоких температур.

Если вам нужна печь солидных размеров, в распоряжении мастера есть два газовых баллона, вы можете объединить их в одну конструкцию. Один из них устанавливается горизонтально, а второй ставится вертикально как труба для дымохода. Площадь обогрева увеличивается, такая печь будет работать эффективнее.

Встроенные в корпус буржуйки металлические трубы в сочетании с вентилятором позволяют увеличить скорость обогрева помещения, но для достижения этого эффекта потребуется электричество

Наконец, можно вставить внутрь верхнюю часть корпуса трубы, по которой будет циркулировать воздух. Если на конце этих труб поставить вентилятор, воздух будет двигаться быстрее. Такой равноценный тепловентилятор позволит за несколько минут прогреть все помещение и эффективнее распределить тепловую энергию.

Выводы и полезное видео по теме

Вот рекомендации по безопасной разборке старого газового баллона:

В этом видео рассказывается о порядке изготовления газовой баллонной плиты:

Оригинальная буржуйка с функцией пиролизного дожигания топлива может быть изготовлена ​​из двух газовых баллонов:

Буржуйка представляет собой простое устройство, не сложное в изготовлении и имеющее достаточно широкое применение. Если заранее продуман и правильно выполнен порядок работ, такая печка может прослужить довольно долго.

Пишите комментарии к статье, задавайте вопросы, делитесь опытом, если вам уже приходилось собирать буржуйку из подручных материалов.

Что случилось с буржуйками

За годы до появления сегодняшних высокоэффективных, современных и больших дровяных печей люди отапливали свои дома различными видами дровяных горелок. Сфера применения отдельно стоящих дровяных печей была намного шире, чем сегодня — любой мог построить и продать печь людям, готовым за нее платить, — и ни одна из них не была более знаковой и полезной, чем «пузатая» печь. Похожая на пузо толстяка, печь была приземистой, чаще всего чугунной, с выпуклой округлой зоной загрузки огня спереди. Эти печи строились на протяжении 1900-х годов и в большинстве случаев могли сжигать дрова или уголь, или их комбинацию.

Стать иконой 20-го ^-го -го века привело к тому, что коллекционеры антиквариата и ностальгические каминные видения буржуйки танцуют в головах людей. Трудно спросить людей, что они представляют, когда думают о дровяных печах без пузика в верхней части списка. Печи часто появляются на фотографиях и на популярных дизайнерских сайтах, таких как Houzz, Pinterest и Porch. Несмотря на то, что расцвет печи уже давно миновал, ее аура живет, как знаменитая звезда спорта, определяя поколения, в которых она жила.

Так что же случилось с буржуйками? Почему они все исчезли из магазинов и домов людей?

Короче говоря: EPA. Агентство по охране окружающей среды (EPA) регулирует деятельность деревообрабатывающей промышленности, чтобы гарантировать, что все новые камины, печи и вставки не превышают определенного уровня загрязнения. Делая это, производители разработали способы не только сжигания древесины, но и сжигания отработанного дыма — способы, называемые «вторичным сжиганием», необходимые для соблюдения этих строгих правил. С каждым установленным количеством лет число граммов в час уменьшается, и его становится все труднее удовлетворить. Когда это произошло, многие из мелких печников просто не могли соответствовать стандартам и были вынуждены либо прекратить свою деятельность, либо строить печи, которые соответствовали требованиям. Потребовались другие камеры сгорания и другие вещи, которые раньше никогда не требовались — перегородки, каталитические камеры сгорания и т.

д., которые теперь были встроены в различные конструкции печей, способных вместить их. Буржуйка была недостаточно чистой.

В дополнение к стандартам EPA, новые строительные нормы и правила и страховые ограничения с течением времени усложнили установку любой дровяной печи до EPA. Из соображений ответственности старые печи часто требуют невероятно больших расстояний, и некоторые страховые компании вообще их не разрешают, что делает печи более антикварными, чем что-либо еще. Установщики-сделай сам обошли определенные ограничения, но для большинства людей, которые ищут безопасный и декоративный источник тепла, буржуйки больше не подходят.

Изменение вкусов в стиле также привело к появлению более современного и элегантного рынка, даже от настоящих классических марок печей, таких как Jotul, Hearthstone и Vermont Castings. Чистолицые модели с большими стеклянными дверцами открывают покупателям прекрасный вид на свои очаги, где раньше на пути стояли только чугунные дверцы. Этот спрос побудил производителей инвестировать в исследования и разработки, чтобы следовать текущим вкусам в пользу повторного изобретения старых печей, чтобы сделать их одобренными EPA для производства.
