Содержание статьи

Эффективные способы, как увеличить тягу в дымоходе

Проектирование дымохода – сложный и ответственный, от правильности выполнения которого зависит эффективность и безопасность использования отопительного прибора. Ни один теплогенератор не способен нормально функционировать без трубы, выводящую дым из помещения. Дымом называют смесь газов, содержащую остаточные продукты сгорания топлива. Появление задымления внутри отапливаемого помещения – верный признак неправильного расчета дымоходной системы, который влечет за собой опасность возникновения пожара и отравления угарным газом. Эта статья расскажет, что такое обратная тяга в дымоходе, как не допустить ее возникновение.

Способы измерения

Если вы усомнились, что тяга дымоходного канала печи, камина или отопительного котла достаточная, нужно провести проверку. Самый простой способ развеять сомнения – своими руками проверить с помощью анемометра. Если прибор показывает тягу 10-20 Па, то его считают нормальным. Проблема этого метода – малая точность измерения недорогих анемометров, если тяга меньше 1Па, то они покажут, что ее нет. Более точные профессиональные приборы стоят дорого, ими пользуются печники.

Если анемометра у вас нет, воспользуйтесь одним из народных методов определения силы тяги дымохода:

По дыму. Самый очевидный признак того, что тяги нет – наличие даже небольшого задымления внутри помещения, большой количество дыма говорит о высоком риске возникновения пожара и отравления угарным газом.

Обратите внимание! Тяга внутри дымоходного канала создается из-за разницы в давлении на улице и внутри помещения. В отапливаемой комнате температура выше, чем снаружи, поэтому давление там больше. Нагретый воздух, подпираемый снизу более холодным выдавливается в зону с более низким давлением, то есть в атмосферу. Если проводить измерения летом, когда разница температур внутри и снаружи минимальна, вы получите меньший результат, чем зимой.

Причины неисправностей

Убедившись в том, что внутри дымоходной системе нет достаточного уровня тяги, нужно определить и устранить возможную причину этого дефекта. Опытные мастера утверждают, что наиболее частыми причинами сбоев работы дымоотводящих каналов являются:

• Ошибка при проектировании. Делать выбор трубы дымохода следует, ориентируясь на объем топки. Если диаметр меньше рассчитанного параметра, слабая не позволит дыму уходить их помещения.
• Недостаточная длина трубы. Длинна трубы менее 5 м не обеспечивает значительной разницы между давление внутри помещения и на улице, из-за чего создается слабая тяга.
• Неправильное расположение дымоходной тубы. Печные мастера советую прокладывать дымоход вертикально, так как узкие повороты задерживают дым внутри трубы, снижая тягу.
• Горизонтальные участки большой протяженности. Если, прокладывая дымоход, не удается избежать горизонтально расположенных участков, то убедитесь, что их длина не более 100 см. В противном случае, ей потребуется усилитель.

Первым делом при обнаружении проблем в дымоходной системе нужно отмести самые очевидные причины недостаточной тяги. При осмотре убедитесь в герметичности соединений всех сегментов трубы, отсутствии сажевых заторов. Проверьте, что в дымоотводные каналы не попала влага, а атмосферное давление соответствует норме.

Способы усиления тяги

Если сила тяги в дымоходном канале отопительного прибора, устранить этот дефект не всегда просто. Опытные печники используют следующие методы, способы, чтобы ее увеличить:

1. Первое, что нужно делать, если вы заподозрили недостаточную тягу в дымоходе – прочистить трубу. Для этого вызывают трубочиста или снимают сажевые отложения с внутренней поверхности дымохода своими руками при помощи металлического печного ерша.
2. Значительного увеличения мощности дымохода можно добиться увеличением высоты дымохода над поверхностью крыши, надставив ее несколькими дополнительными сегментами.
   Этим же способом выводят дымоход из зоны ветрового подпора от конька или более высокого здания.

Если найти решение проблемы отсутствия тяги внутри дымоотводящего канала не удалось самостоятельно, обратитесь за консультацией к опытному печнику, который подскажет, что делать, исправит дефект наиболее рациональным способом.

Усилитель тяги дымохода своими руками

При работе печи, камина или котла большинство хозяев частных домов и коттеджей отмечают значительное ухудшение процесса горения.

Чаще всего это вызвано изменением параметров тяги. Чтобы улучшить качественные характеристики следует установить усилитель тяги дымохода, который, благодаря простоте конструкции можно сделать самостоятельно.

Причины ухудшения тяги

Для начала требуется определить причину ухудшения тяги. Поэтому в первую очередь проверяется общее состояние дымохода и всех сопутствующих элементов системы.

Делается это очень легко. Сначала полностью отключается вся отопительная система, после чего в дымоходе посредством длинного щупа замеряется количество сажи. Данное значение не должно превышать 2 мм.

Причины недостаточной тяги в дымоходе условно разделяют на 2 группы: внешние факторы и особенности конструкции.

Среди конструктивных особенностей:

• применение тройников, колен по ходу дымоотводящего канала, обход преград, создающих аэродинамическое сопротивление;
• неверный монтаж и регулировка заслонки;
• неверная высота и диаметр дымохода, не соответствующий требованиям производителей отопительных или водонагревательных котлов.

Под внешними факторами подразумевают:

• размещение выхода тяги ниже конька кровли, что при определенных условиях может привести к тяговому «опрокидыванию»;
• наличие поблизости от дымохода крупногабаритных объектов, образующих область повышенного давления или же наоборот разряжения;
• преобладание в регионе ветров большой силы или наоборот штиля,

Все это может оказывать значительное влияние на силу тяги и создавать дополнительное сопротивление, тем самым снижая ее уровень.

Во избежание этого, необходимо обязательно предпринять определенные шаги для усиления или стабилизации тяги, чтобы печь или котел работал более эффективно.

Способы и устройства

Для нормального функционирования дымохода восходящий поток должен иметь давление порядка 10-20 Па. Чтобы определить уровень тяги используют анемометры, и уже основываясь на их показаниях и результатах прогорания топлива, принимается решение – увеличивать или уменьшать тягу.

Есть различные варианты того, как привести тягу в соответствие с нормами:

1. удлинение дымохода;
2. использование специальных приспособлений;
3. задействование электрических дымососов;
4. тяговые стабилизаторы.

Удлинение дымохода

Наиболее простой способ для устранения заниженной тяги – это удлинить трубу дымохода. Благодаря увеличению разницы между уровнями дымоходного выхода и котла повышается и разница давлений восходящего потока. Для дымоотводящей трубы наиболее подходящей является высота 5-6 метров при соблюдении минимального расстояния между вертикальным отрезком дымохода и печью или котлом, и отсутствии всевозможных колен, сужений и отклонений шахт.

При наличии высокой кровли или нахождении поблизости дома крупногабаритных объектов, значительно ухудшающих тягу, этот способ дает возможность добиться наилучшего результата. Тем не менее, при очень высоком дымоходе уровень тяги может сильно превысить необходимое значение, в результате чего основная масса тепла будет выделяться в окружающую среду, а не расходоваться на обогрев помещений. Для недопущения подобной ситуации используются специальные заслонки, посредством которых снижают объем отводимого газа.

Дефлекторы

Дефлектор – это устройство, позволяющее оптимизировать воздушные потоки для усиления тяги в дымоотводящей или воздуховодной трубе. Дефлектор переводиться как направляющее устройство, отражатель. Название в принципе полностью описывает его назначение и функциональность.

Чем проще конструкция, тем больше эффективность, поскольку потоки, отраженные от крыши и боковой ветер, повышают тяговую силу и подсасывают дым из трубы. Дефлектор, даже при шквальном ветре, исключает опрокидывание тяги, однако в штиль он неэффективен. Модель усилителя тяги дымохода следует подбирать не только по размеру дымовыводящего канала, но и по предполагаемой ветровой нагрузке.

При наличии желания, листа оцинкованного железа, минимального набора инструментов, подручных материалов и даже незначительных навыков работы с металлом можно сделать такое устройство самостоятельно.

Для изготовления устройства понадобятся:

1. угольник;
2. рулетка;
3. ножницы по металлу или болгарка;
4. деревянный молоток;
5. заклепочник;
6. ручная электродрель;
7. набор сверл;
8. сверлоконечные саморезы с прессшайбой 15 мм;
9. жесть или оцинковка 0,3-0,5 мм;
10. подручный материал для креплений.

После проведения расчетов и нанесения на металл контуров деталей выполняем следующее:

1. вырезать все необходимые детали;
2. свернуть корпус насадки и скрепить края с помощью саморезов или заклепок;
3. собрать и соединить между собой оба конуса устройства;
4. перед сборкой зонтика нужно установить в нижнем конусе шпильки для крепления его к общему корпусу, а если монтаж будет выполняться на лапках, то их можно зафиксировать снаружи на заклепках.

Такие усилители тяги дымохода не только хорошо переносят дымовые газы и высокие температуры, но и обладают коррозийной устойчивостью и долговечностью.

Флюгер

Флюгер является еще одним усилителем тяги с довольно простой конструкцией без удлинения дымовыводящей трубы, и также зависящим от силы ветра. Тем не менее, это устройство в отличие от описанного выше, практически не создает сопротивления в штиль. На оголовке устанавливается крыло небольшого размера, которое защищает край дымохода от ветра лишь с одного края.

Благодаря вспомогательной лопасти, и ее размещению напротив места фиксации флюгера на дымоходе, устройство все время закрывает устье от воздушных потоков, которые обтекая его, создают на выходе разряжение, там самым значительно повышая тягу. Производители советуют использовать такие устройства для дымоходов дровяных каминов при недостаточной или нестабильной тяге, в случае сильных ветров или при образовании воздушных вихрей над дымовыводящим каналом, вследствие неблагоприятного расположения трубы.

Ротационные турбины

Ротационные турбины – это механическое устройство, которое для усиления тяги в дымоходе задействует ветровую энергию. Турбинная насадка, независимо от направленности ветра все время вращается в одну сторону, создавая при этом над дымовым каналом разрежение, что способствует увеличению тяги.

Конструкция такого усилителя тяги позволяет предохранить дымоход от попадания в него мусора, листьев, осадков и прочего. Особенностью турбины является то, что в штилевую погоду она не работает, в неотопительный сезон выполняется отвод воздуха из дымового канала, а при наличии ветра создается высокая разреженность и увеличение тяги.

Не рекомендовано устанавливать подобные усилители тяги на дымоходах печей, работающих на угле и дровяных каминов. Стоит учесть, что температура дымовых газов должна быть не более 150-250˚C.Такое устройство эффективно для систем естественной вентиляции и дымовыводящих труб отопительных котлов, работающих на газовом топливе.

Дымососы электрические

В некоторых случаях, например при использовании дровяных печей или каминов, допустима установка специальных электрических дымососов. Эти устройства рассчитаны для применения в условиях повышенных температур, наличия золы, конденсата и прочих продуктов горения. Тем не менее, категорически запрещено монтировать их на дымовыводящие трубы твердотопливных котлов, в которых температура газов может достигать 650-800˚C.

Подобные устройства позволяют полностью автоматизировать работу дымоходного канала. Датчики силы потока и температуры регулируют интенсивность вращения электропривода, постоянно поддерживая, таким образом, в системе оптимальную тягу.

Выбор способа увеличить тягу зависит непосредственно от конструктивных особенностей дымовыводящего канала. Использование всех вышеперечисленных устройств для усиления тяги в дымоходе актуально лишь при определенных условиях, а именно: преобладание безветренной погоды в регионе или же невозможность устройства дымоотводящей трубы требуемой длины.

Турбодефлектор своими руками

Для обеспечения хорошей тяги в дымоходе необходимо установить конструкцию, которая способна усилить скорость вывода продуктов сгорания из дымового канала. Поэтому, если вы являетесь обладателем дома или пристройки с печным отоплением или же вентиляционной шахтой, то вам необходим турбодефлектор. С его помощью можно не только увеличить тягу, но и обеспечить защиту дымохода от проникновения угарного газа, мусора или осадков, а также предотвратить возникновение эффекта обратной тяги. Стоимость подобного устройства достаточно большая. Однако можно сэкономить, сделав турбодефлектор своими руками, используя подручные материалы и инструменты.

Далее мы расскажем, как сделать дефлектор самостоятельно, и как установить ротационные турбины на дымоход.

Виды дефлекторов

Существует несколько разновидностей дефлекторов. Отличаются они друг от друга по форме и количеству деталей. При этом материалы, которые используются для их создания, вы можете выбрать на свой вкус. Это может быть:

1. Медь
2. Оцинкованная сталь
3. Нержавеющая сталь

Их форма может быть самой разнообразной: от цилиндрической до круглой. Верхняя часть конструкции дефлектора может иметь зонтик в виде конуса или двускатную крышу. Также устройство может оснащаться разными декоративными элементами, например, флюгером.

Разберем подробнее несколько разновидностей:

Конструкция, детали которой соединены фланцевым или иным способом. Производится такое устройство из нержавеющей стали, реже — из оцинкованной. Его особенностью является цилиндрическая форма.

По своей форме напоминает дефлектор ЦАГИ, однако основным его отличием является верхняя часть. Такое устройство чаще всего устанавливают на дымоходах в небольших пристройках, например, в банях.

Если объект расположен в районе с низким ветром, то такое устройство будет обеспечивать отличную тягу в течение многих лет. Специалисты называют его модифицированным вариантом дефлектора ЦАГИ.

Данная разновидность устройства отличается своей простотой и эффективностью. Такой дефлектор открытого типа производится из оцинкованной или нержавеющей стали, что позволяет улучшить эффективность тяги при любом направлении ветра.

• Дефлектор Н-образной формы

Его конструкция отличается особой надежностью, так как дефлектор производится из нержавеющей стали, а все детали соединяются фланцевым методом. Устанавливать его можно на участках с любым направлением ветра.

Данный вариант устройства является самым популярным и распространённым. Он имеет вращающийся корпус, на котором закреплен небольшой флюгер. Производится конструкция из нержавеющей стали.

Такое устройство позволяет обеспечить максимальную защиту канала от засорения мусором и попадания осадков. Вращение производится только в одном направлении. Стоит отметить, что необходимо следить за его состоянием, так как при обледенении, а также в штиль, дефлектор работать не будет. Поэтому многие устанавливают его на газовые котлы. Также он используется в качестве ротационной турбины, которая необходима для вентиляции жилых и офисных посещений.

Кроме того, существует дефлектор Ханжонкова. Однако в настоящее время его не используют, так как на рынке можно найти более модифицированные модели устройств.

Принцип работы

Классический дефлектор состоит из нескольких деталей:

1. цилиндр
2. диффузор
3. зонт, который защищает дымоход от проникновения мусора и осадков
4. кольцевые отбои, которые монтируются в нижней части устройства и вокруг него

Устройство устанавливается на дымовой трубе, что позволяет ему создать препятствие воздушному потоку. Таким образом, ветер разбивается на огромное количество мелких воздушных потоков, которые имеют очень низкую интенсивность. Это необходимо для того, чтобы ветряной поток захватил дым, который выходит из дымового канала, что позволяет увеличить тягу. Кроме этого, дефлектор не позволяет ударному газу, выходящему из трубы, попасть обратно.

Как отмечают специалисты, при неправильном расположении дымохода на объекте дефлектор не может работать в полную мощность, поэтому перед установкой обязательно проверьте правильность монтажа канала.

Также, дефлектор может служить вентиляционной турбиной, которая устанавливается в системах с естественной вентиляцией. Далее мы подробно расскажем, как сделать вентиляционный дефлектор своими руками.

Турбодефлектор своими руками

Если вы хотите сэкономить свои средства и изготовить турбо дефлектор самостоятельно, то для начала работы необходимо подготовить все необходимые материалы, инструменты и чертежи всех деталей.

Необходимые инструменты

• Лист стали. Он может быть нержавеющим или оцинкованным. Толщина должна составлять от 0, 5 до 1 мм.
• Ножницы для резки по металлу.
• Заклепочник.
• Дрель и сверла по металлу.
• Несколько листов картона.

Подготовка чертежа

Перед тем, как начать изготовление деталей, необходимо выполнить подробный чертеж будущего дефлектора. Если вы хотите сделать устройство быстро, мы рекомендуем воспользоваться готовыми чертежами из Интернета. При этом обязательно проверьте, чтобы все параметры совпадали с необходимыми и подходили вашему конкретному случаю.

Если же вы хотите сделать чертёж дефлектора самостоятельно, то можете воспользоваться нашими советами и рекомендациями, которые помогут вам сделать это максимально правильно.

В первую очередь необходимо рассчитать характеристики изделия. Для этого вы можете использовать следующую таблицу, отражающую рекомендованные соотношения между основными параметрами турбодефлектора:

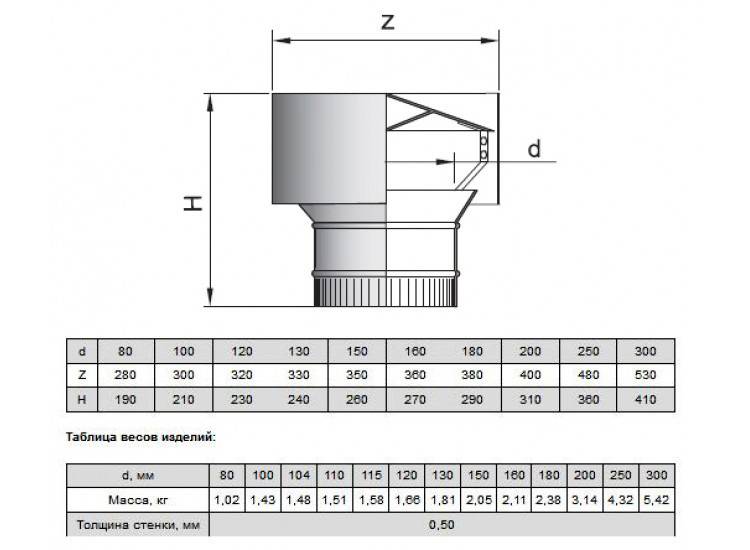

Основой чертежа является внутренний диаметр дымохода. После получения его размера, нужно выбрать высоту дефлектора, а также ширину диффузора.

Если ваши размеры не совпадают с теми, которые указаны в таблице, то вы можете рассчитать их самостоятельно в соответствии с пропорциями:

• Высота дефлектора должна быть от 1, 6 до 1, 7 внутреннего диаметра вашего дымохода.
• Ширина диффузора должна составлять от 1, 2 до 1, 3 внутреннего диаметра.
• Ширина дефлектора должна достигать от 1, 7 да 10 внутреннего диаметра канала.

После этого необходимо выполните на ватмане детальный чертеж будущего дефлектора в соответствии с теми характеристиками, которые вы рассчитали. Чертёж можно сделать вручную при помощи карандаша или в программах Adobe Photoshop или Adobe Illustrator. Размеры всех деталей должны быть в натуральную величину.

Если вы не можете самостоятельно подготовить чертеж, обратитесь к специалистам, которые сделают все замеры и в короткие сроки подготовят необходимый чертеж.

Пример чертежа, который должен получиться:

Инструкция

После того, как вы сделали подробный чертеж, необходимо вырезать каждую деталь из бумаги.

Как только будут готовы все бумажные заготовки, их нужно закрепить на листе нержавеющей или оцинкованной стали. Обведите маркером каждую заготовку. Также для этого можно использовать специальный мел по металлическим покрытиям.

При помощи ножниц для резки по металлу вырезается каждая деталь. Стоит отметить, что на срезах края необходимо подогнуть примерно на 5 мм. Для этого воспользуйтесь пассатижами. После этого при помощи молотка отбейте места загибов. Это необходимо для того, чтобы края будущих деталей стали в два раза тоньше.

Заготовку будущего диффузора сверните в цилиндр. Далее просверлите отверстия для закрепления деталей при помощи болтов или заклепок. Некоторые рекомендуют воспользоваться сваркой-полуавтомат, которая не позволит насквозь прожечь металлические листы.

Сделайте то же самое с внешним цилиндром, а заготовку для колпака сверните конусовидной формы и соедините концы при помощи заклепочника.

Далее необходимо из остатков листов стали вырезать 3-4 линии, ширина которых составляет около 6 см, а длина — 20 см. Подогните их с обеих сторон с отступом в 6 см. Просверлите несколько отверстий под болты на расстоянии от края в 5 см. Закрепите их на колпаке. После этого воспользуйтесь заклепками и соедините их сначала с внешним цилиндром, а после – с колпаком.

Как только ваш диффузор полностью готов, его необходимо установить на дымоход. Это можно сделать двумя методами:

• Монтаж на сам дымоход.
• Монтаж на трубу, которая после надевается на дымоходный канал.

Пользователи в интернете отмечают, что второй метод установки турбодефлектора является безопаснее по причине того, что все самые сложные процедуры можно выполнить заранее, а готовую конструкцию быстро установить на крышу.

Поэтому мы расскажем, как выполнить установку именно этим способом:

1. В первую очередь необходимо подготовить саму трубу. Ее диаметр должен быть несколько больше диаметра дымохода. На одном ее конце нужно отступить примерно 15 см и отметить места для сверления. То же самое нужно сделать на нижней части дефлектора.
2. После этого просверлите отверстия в обеих деталях и проверьте, совпадают ли они.
3. Зафиксируйте трубу и дефлектор при помощи болтов.
4. Далее готовую конструкцию можете надеть на дымоход и прочно закрепить хомутом, чтобы не оставалось зазоров.

Если вы хотите обеспечить дополнительную защиту, можете обработать соединения герметиком, обладающим стойкостью к высоким температурам.

Изготовление дефлектора Григоровича своими руками

Для изготовления дефлектора Григоровича необходимо подготовить следующие материалы:

• Лист оцинкованной или нержавеющей стали, толщина которого должна достигать до 1 мм.
• Металлические заклепки или болты.
• Бумага или плотный картон для создания чертежа будущего изделия.
• Ножницы для резки по металлу.
• Дрель и сверла по металлу.
• Заклепочник.

Этапы создания

Сначала необходимо подготовить чертеж на листе ватмана. Как и в предыдущем варианте, за основу берется внутренний диаметр дымохода. Далее необходимо рассчитать следующие параметры в соотношениях:

• Высота конструкции должна составлять примерно от 1, 7 диаметра.
• Ширина защитного Санта должна быть в 2 раза больше внутреннего диаметра дымоходного канала.
• Ширина диффузора должна быть примерно 1, 3 диаметра.

После этого вам необходимо подготовить чертеж, который должен выглядеть примерно так:

Далее необходимо вырезать каждую деталь из бумаги. Предварительно закрепив их на стальном листе, обведите заготовки и вырежьте детали при помощи ножниц для резки по металлу.

С каждого края загибайте примерно 5 мм для закрепления деталей. Отбейте молотком каждый загиб, уменьшив его толщину примерно в 2 раза. Просверлите в них 2-3 отверстия и соедините детали между собой так, чтобы диффузор имел форму цилиндра, а защитный зонт — конуса.

Как и в предыдущей инструкции, сделайте несколько полос и с их помощью соедините колпак и сам диффузор.
