Утепление воздуховодов систем промышленной вентиляции



Воздуховоды, применяемые в промышленной вентиляции обычно имеют большой диаметр и продолжительность. Если не изолировать и не утеплять их, то внутри и снаружи воздуховода начнет оседать конденсат.

Оседание влаги снаружи вредит самим трубопроводам, разрушает смежные конструкции или оборудование, на которое капает вода.

Не менее негативно влияет на воздуховоды образование конденсата или наледи изнутри них, особенно, когда они проложены по улице или внутри неотапливаемого помещения.

Зимой воздух, удаляемый из помещения (через вытяжную вентиляцию) всегда оказывается теплее, чем воздух на улице. Участки воздуховода, проходящие через отапливаемые помещения — не страдают, а вот отрезки за пределами теплых зон — начинают обмерзать и обрастать инеем.

Газовоздушная смесь, содержащая водяной пар, быстро образует толстый слой наледи и перекроет сечение воздуховода, изменяя режим воздухообмена или нарушая технологический процесс.

Теплоизоляция воздуховодов увеличивает скорость движения воздуха, прежде всего, вверх и улучшит качество работы вентиляции.

Кроме того, она значительно снизит теплопотери, что актуально для систем приточной вентиляции с подогревом. Если в  поступающий с улицы свежий воздух дополнительно нагревается, то утепление позволит экономить на его обогреве. Благодаря утеплителю воздух не будет остывать, проходя весь путь от нагревателя до конечной точки. Особенно это актуально, если от обогревателя до помещения большое расстояние, и/или если по пути есть участки, проходящие в холодных помещениях.

Еще один плюс теплоизоляции — это снижение уровня шума. Слой теплоизоляции, даже тонкий, будет существенно скрадывать вибрацию и шум, которые возникают при прохождении воздуха через воздуховод.

Чтобы защитить воздуховод вытяжной вентиляции от появления конденсата, утеплять нужно отрезок, выходящий за пределы отапливаемой зоны.

Утепление необходимо:

1. если воздуховод выходит через стену: утепляется участок от места прохода через стену и до вентиляционного дефлектора.

2. если вентиляционная труба выходит через чердак и дальше через кровлю: утепляется участок, проходящий на чердаке.

3. если труба воздуховода проходит через неотапливаемое помещение, в котором температура зимой может упасть ниже 0º, утепляется весь участок, который находится в этой зоне.

4. Если вентиляция с подогревом — утеплитель следует монтировать по всей длине воздуховода, начиная от обогревателя.

Для утепления воздуховодов используют:

1. минераловатные утеплители, вспененный полиэтилен, вспененный каучук.

2. цилиндры для труб из минеральной ваты, вспененного полиэтилена или каучука, пенопласта или ЭППС, пенополиуретана.

3. Листовые материалы (пенопласт, экструдированный пенополистирол, листовой ППУ) — для утепления воздуховодов использоваться могут, но только для прямоугольных и квадратных. Такой вариант применяется очень редко, поскольку монтировать его неудобно, это занимает намного больше времени, а между листами получается большое количество стыков.

В первую очередь способ и материал утепления выбирается исходя из формы вентканала:

1. Для круглых каналов: можно применять рулонную изоляцию и «скорлупу». Листовой материал для круглого воздуховода не подойдет, поскольку его не получится согнуть.

2. Для прямоугольных и квадратных каналов: можно применять только рулонную изоляцию.

Дополнительно поверх слоя изоляции на трубу может надеваться:

1. Оцинкованный кожух.

2. Пластиковый кожух.

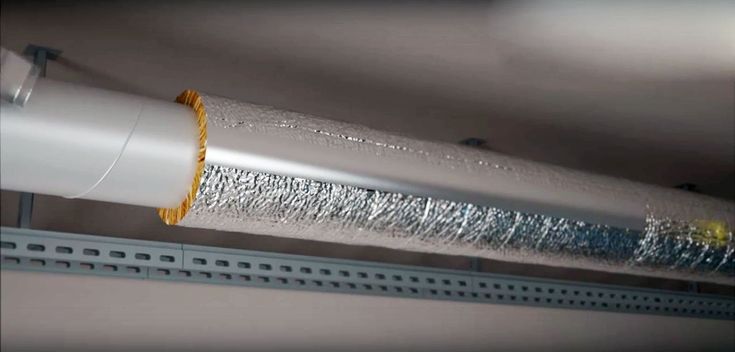

Рулонные утеплители

Этот вариант утепления воздуховодов применяется просто:

1. Воздуховод плотно обматывается утеплителем.

2. Чтобы утеплитель не спадал — его через равные шаги крепят мягкой проволокой.

Если речь идет о воздуховодах большого диаметра, которые утепляются минватой, то помимо проволоки для крепления используют штифты. Для этого:

1. Штифты привариваются к внешней поверхности вентиляционного канала с помощью аппарата контактной сварки.

2. Минеральная вата плотно наматывается на воздуховод, накалываясь на штифты.

3. Сверху намотанный утеплитель фиксируется прижимными шайбами, которые крепятся на каждый штифт.

4. Дальше для дополнительной фиксации используется проволока, которая наматывается поверх утеплителя.

Способ с применением рулонной изоляции хорош по следующим причинам:

• простой и быстрый в применении;

• позволяет создать слой изоляции без швов и стыков;

• при необходимости позволяет быстро снять теплоизолятор на нужном участке (к примеру — для ремонта трубы, или для замены утеплителя).

Материалы могут применяться следующие:

1. Минераловатные утеплители. Вариант наиболее распространенный, дешевый и эффективный. Распространенная толщина — 5 см, в продаже можно найти рулоны с толщиной от 4 до 8 см. Более толстую минвату удобно использовать только для труб большого диаметра, которые в малоэтажном жилом строительстве не применяются. Существуют изоляторы с внешним фольгированным слоем (увеличивает эффективность и служит дополнительной механической защитой). Из минусов — минвата со временем слеживается и осыпается, а работать с ней — необходимо осторожно.

2. Вспененный полиэтилен. Вариант более простой и дешевый, но и менее эффективный. Толщина такого утеплителя небольшая (от 2 до 40 мм), так что его придется наматывать в несколько слоев.

3. Вспененный каучук. Практически то же самое, что и вспененный полиэтилен.

Если речь идет о выборе изолятора для воздуховода, то проще всего выбрать первый вариант.

Скорлупа для утеплителя

Скорлупа являет собой цилиндр, который надевается на утепляемый участок.

То есть по сути — это труба, выполненная из материала-утеплителя. Это может быть:

Скорлупа может быть как цельной (может надеваться на трубу только при прокладке воздуховода), так и раздельной (может надеваться на уже готовую и работающую вентсистему).

Использование скорлупы идеально подходит для участков, проходящих через стену: рулонный утеплитель наматывать там очень сложно и неудобно. Также скорлупу удобно использовать на прямых участках. А вот там, где труба поворачивает — цилиндр надеть уже не получится, и придется использовать мат.

Сам процесс использования скорлупы для утепления вентиляции выглядит так:

1. На трубу надевается скорлупа.

2. Если скорлупа раздельная — ее части скрепляются между собой с помощью клея (надежно, но сложнее будет при необходимости их разделить) или проволоки (более простой и удобный способ).

3. Стыки между цилиндрами — проклеиваются строительным скотчем.

Теперь рассмотрим, как осуществлять монтаж утеплителя для воздуховодов

1. Утепление воздуховодов минеральной ватой. Монтаж состоит из таких этапов:

• очищается поверхность воздуховода и наносится слой гидроизоляции;
• отрезается кусок мин.ваты необходимого размера;
• утеплитель ложится как можно плотнее  к стенке воздуховода на специальный клей;
• стыковку теплоизолятора заклеивают строительным скотчем.

•

2. Утепление вентиляции вспененным полиэтиленом. Этапы монтажа:

• очищают воздуховод;
• отмеряют длину утеплителя;
• в оболочке есть специальный шов по которому делается разрез;
• устанавливают полиэтилен на воздуховод;
• склеиваются швы с помощью монтажного клея.



3.Утепление воздуховодов пенополиуретаном. Монтаж производится в 5 шагов:

• определяется размер утеплителя;
• нарезается материал нужного размера;
• обеспечивается припуск покровного слоя;
• монтируется утеплитель;
• при помощи бандажей надежно закрепляются стыки.

4.Утепление вентиляции пенополистиролом. Для монтажа этого вида утеплителя особых навыков не нужно:

• определить размер скорлупы;
• разрезать скорлупу необходимого размера;
• установить скорлупу на воздуховод, при этом тщательно замкнуть стыки.

Утепление вентиляции пенополистиролом

Во время монтажа крепление утеплителей производится крепежными деталями, хомутами или проволокой. Для  улучшения теплоизоляционных свойств советуют применять гидроизоляцию перед началом монтажа утеплителя. А после на утеплитель нанести слой фольги.

Главным отличием теплоизоляции внешних вентиляционных труб от внутренних является наличие защитного материала, которым служит  оцинкованная жесть, листы алюминия или неопрен.

Таковы основные принципы утепления воздуховодов систем промышленной вентиляции.
