Латунные фитинги для гофрированной нержавеющей трубы
Производители южнокорейской компании «Lavita» предлагают инновационную концепцию использования гофрированной трубы из высоколегированной стали в совокупности с компрессионными фитингами в различных инженерных системах. Среди них отопление, горячее и холодное водоснабжение, газификация и даже пожаротушение. Технология сертифицирована и соответствует требованиям, предъявляемым к монтажу подобных трубопроводов.

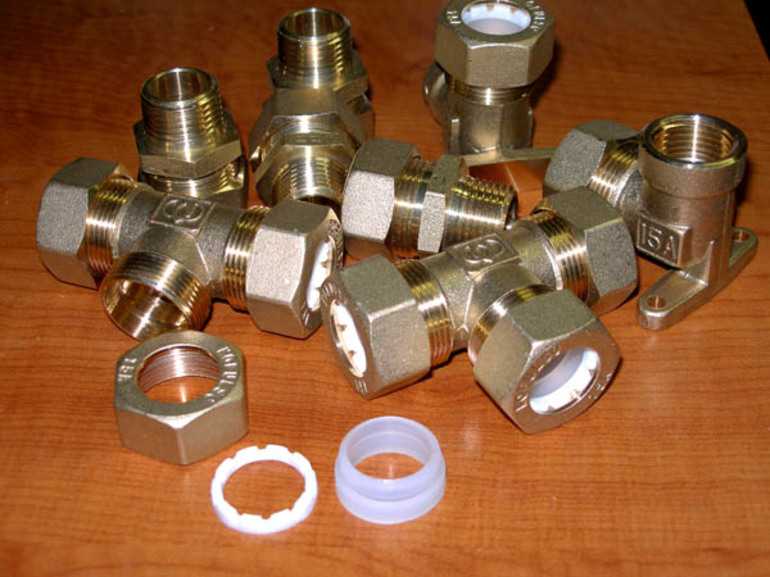

Строение фитинга
Надёжное сцепление с трубой обеспечивают конструктивные особенности фитинга. В монтажной детали выделяются такие элементы:
- Гайка с цилиндрической резьбой.
- Гребенчатое кольцо, выполняющее роль стопорного фиксатора.
- Прижимное кольцо.
- Уплотнительная прокладка.
- Корпус фитинга.
При производстве корпуса, прижимного кольца и гайки используется латунь марки C3771, кольцо с зубчиками выполнено из нержавеющей стали, а уплотнитель изготовлен на силиконовой основе.
Для систем, с циркуляцией жидкости используются одни и те же фитинги, хотя применяемая труба различается по классу. Для холодного водоснабжения подойдёт трубная продукция с маркировкой GF, а обозначению HF соответствует нержавеющая гофрированная труба для отопления и горячей воды. Отличие в том, что изделия HF прошли термическую обработку и устойчивы к линейному расширению при тепловых нагрузках. Кроме этого, труба характеризуется высокими показателями прочности, как к внешнему механическому воздействию (ударам, вибрации), так и рабочему давлению транспортируемой среды.
Виды фитингов
Соединение с оборудованием (отопительными и сантехническими приборами), запорной и регулирующей арматурой осуществляется посредством муфт с внутренней или наружной резьбой определённого трубного размера. Для удобства монтирования применяются аналогичные детали с угловой конфигурацией. Последовательное подключение приборов в инженерной сети к магистральному трубопроводу (примыкание) достигается редукционными тройниками, разветвление обеспечивают равносторонние фитинги.
Интернет магазин ООО «Акванео» поставляет трубу в зависимости от диаметра бухтами в 50, 30, 20 м. В процессе укладки коммуникаций возникает необходимость стыковать отрезки или выполнять переход на меньшее сечение. Этой цели служат соединительные и редукционные муфты. Несмотря на, гибкость гофрированных изделий и допускаемый радиус изгиба для изменения направлений магистралей и подводок используют уголки.
Накидная гайка
На коллекторах и в других местах, где требуется присутствие разборного соединения, прибегают к накидной гайке. Она крепится на конце патрубке за счёт расплёсканного округления, уплотнение достигается специальными прокладками с буртиком и без него. Вальцевание выполняется вручную с использованием приспособления, предназначенного для радиальной деформации кромки. В результате механических ударов возникает стопорное кольцо, удерживающее гайку. Общее название процесса сопряжения нержавеющей гофры с применением инструмента для вальцевания — развальцовка.
Заказать и приобрести детали для монтажа трубной продукции, выполненной из высоколегированной стали марки SUS 304 можно посетив наш ресурс http://exsito.ru/. Оставленное сообщение на сайте не окажется без внимания, на него обязательно ответит или свяжется по оставленному номеру телефона консультант. Он поможет подобрать фитинги для вашей комплектации, оговорит форму оплаты и сроки поставки приобретённых материалов.
Гофрированная труба из нержавеющей стали
Гофрированная труба из нержавеющей стали (гофра) в настоящее время является одним из самых востребованных типов изделий, используемых в жилищно-коммунальной сфере.Такие трубы быстро доказали свое превосходство перед стальными и
пластиковыми изделиями. У них масса достоинств – долговечность, высокое
качество, простота установки и надежность. При монтаже используются
различные фитинги из латуни разного диаметра, позволяющие надежно
соединить элементы газо-, водопроводной или отопительной системы.
Производством фитингов занимаются фирмы, изготавливающие гофрированные
трубы.
Трубы гофрированные широко применяются для изготовления гибких подводок для водопотребляющего оборудования. Гибкие подводки из гофрированных труб N обеспечивают надежное и герметичное соединение с высокой надежностью и длительным сроком службы.
Использование фирменных накидных гаек и прокладок обеспечивают абсолютную герметичность.
Преимущества подводок из гофрированной трубы
• труба рекомендована для использования с питьевой водой, что подтверждается соответствующими сертификатами
• легко режется и гнется
• фирменные фитинги обеспечивают надежные и герметичные соединения
• держит нужную форму без дополнительных фиксаторов
• идеально подходит для изготовления гибких подводок любой длины.
• эстетичный внешний вид.
В настоящее время такой
материал очень широко применяется во всех отраслях жилищной и
коммунальной сферы, зданиях для производства, в частном строительстве
домов, а также в системах отопления.
Например, при помощи таких труб
можно сделать теплый пол. Используется гофрированная труба из
нержавеющей стали для водопровода и для того, чтобы распределять газ, в
сплит системах. Такие трубы стали в последнее время просто незаменимыми в
пищевой, сельскохозяйственной, медицинской, химической отрасли. —
Читайте подробнее на SYL.ru: https://www.syl.ru/article/182331/new_gofrirovannaya-truba-iz-nerjaveyuschey-stali-dlya-dyimohoda
В настоящее время такой
материал очень широко применяется во всех отраслях жилищной и
коммунальной сферы, зданиях для производства, в частном строительстве
домов, а также в системах отопления. Например, при помощи таких труб
можно сделать теплый пол. Используется гофрированная труба из
нержавеющей стали для водопровода и для того, чтобы распределять газ, в
сплит системах. Такие трубы стали в последнее время просто незаменимыми в
пищевой, сельскохозяйственной, медицинской, химической отрасли.
В настоящее время такой материал очень широко применяется во всех отраслях жилищной и коммунальной сферы, зданиях для производства, в частном строительстве домов, а также в системах отопления. Например, при помощи таких труб можно сделать теплый пол. Используется гофрированная труба из нержавеющей стали для водопровода и для того, чтобы распределять газ, в сплит системах. Такие трубы стали в последнее время просто незаменимыми в пищевой, сельскохозяйственной, медицинской, химической отрасли. — Читайте подробнее на SYL.ru: https://www.syl.ru/article/182331/new_gofrirovannaya-truba-iz-nerjaveyuschey-stali-dlya-dyimohoda
В настоящее время такой
материал очень широко применяется во всех отраслях жилищной и
коммунальной сферы, зданиях для производства, в частном строительстве
домов, а также в системах отопления.
Сортировка:
По умолчаниюНазвание (А — Я)Название (Я — А)Цена (низкая > высокая)Цена (высокая > низкая)Рейтинг (начиная с высокого)Рейтинг (начиная с низкого)Модель (А — Я)Модель (Я — А)
Показать:
15255075100
Показано с 1 по 14 из 14 (всего 1 страниц)
FlashShield Гибкие газопроводы и аксессуары
FlashShield + ™ гибкие газопроводы обеспечивают лучшую в отрасли защиту от тока короткого замыкания и защиты от молнии. В его защитной оболочке используется металлический экран для защиты от рисков высокого напряжения, связанных с ударами молнии, а также диэлектрические оболочки для более низкого напряжения, связанного с током короткого замыкания в доме.
FlashShield + ™ Гофрированная трубка из нержавеющей стали (CSST) подает природный газ или сжиженный газ к приборам. FlashShield + – надежная система, устойчивая к ударам молнии и бытовым токам, которую можно устанавливать во всех режимах строительства. Система защитной оболочки FlashShield+ использует функцию Arc-Trap™ фитинга XR3 для передачи энергии на землю. | Коллекторы обеспечивают центральную точку распределения для отдельных запусков каждого устройства. | ||
| Фитинги XR3 оснащены металлической фиксацией для FlashShield и функцией Arc-Trap™ для FlashShield+. Они создают защиту от риска высокого напряжения, связанного с ударами молнии. Эксклюзивный, запатентованный фитинг Jacket-Lock™ исключает обнажение нержавеющей стали за гайкой. | Там, где гибкий газопровод проходит через элементы конструкции и его перемещение ограничено во избежание потенциальной угрозы прокола, для защиты Gastite | ||
Модульная система заглушек FlashShield создает «отвод» с фиксированной точкой на поверхности стены или пола для крепления счетчика и прибора. Сокращая количество соединений в системе, где «отводы» обычно изготавливаются из жестких трубных ниппелей, колен и муфт, модульная система заглушек эстетична и экономит время. | Клапан Quick-Connect и аксессуары обеспечивают безопасное и простое «быстрое соединение» для грилей-барбекю, обогревателей и декоративного освещения. | ||
Соединительные кронштейны, блоки на крыше, утопленные газоотводные коробки и кронштейны коллектора. Все необходимое для правильной и удобной установки гибких газопроводов FlashShield в коммерческих, промышленных и жилых помещениях. | Труборезы , оснащенные отрезными дисками, предназначенными для резки нержавеющей стали, создают чистые разрезы для оптимальной развальцовки труб.
| ||
Система поддержки труб эффективно закрепляет и поддерживает легкий CSST, а также другие материалы для трубопроводов топливного газа на любой кровельной мембране.
| Gastite предлагает регуляторы Maxitrol, Pietro Fiorentini и OARA для использования в системах с повышенным давлением (свыше 1/2 фунта на кв. | ||
| Предлагаются клейкие этикетки для идентификации систем повышенного давления, а также металлические бирки для соответствия Единому кодексу сантехники.
|
Для легкой установки фитинга XR3 требуется минимальный крутящий момент. Многоразовые латунные компоненты без уплотнительных колец и прокладок обеспечивают надежную посадку металла к металлу.
Утопленные быстроразъемные коробки доступны из нержавеющей стали. Используйте качественные запорные шаровые краны для управления потоком газа к приборам и регуляторам фунт-дюйм.
дюйм) для снижения давления до стандартных уровней использования оборудования. Также доступны протекторы наружных вентиляционных отверстий и протекторы вентиляционных линий для торцевой заделки.Техническая информация | Easyflex
General
Гибкие, прочные, легкие, устойчивые к коррозии гофрированные трубки из нержавеющей стали («CSST»).
Наши CSST стандартно изготавливаются из нержавеющей стали 304 (отожженной). Другие марки нержавеющей стали доступны для заказа. И наши трубки, и наши комплекты адаптеров совместимы с SANS1689.. Отчет об испытаниях предоставляется по запросу.
Состав материала
Ограничения по коррозионной стойкости
Стандартные CSST Easyflex изготовлены из нержавеющей стали марки 304L, которая обеспечивает хорошую коррозионную стойкость для большинства применений.
Однако при определенных условиях, например, при очень высоком уровне содержания хлоридов, может потребоваться нержавеющая сталь другого сорта.
Потери на трение и диаметры труб
Гофрированные трубы из нержавеющей стали имеют более высокие потери на трение, чем трубы с гладким каналом.
Размер диаметра CSST следует выбирать таким образом, чтобы компенсировать трение CSST и обеспечить требуемую подачу на приспособление в пиковых условиях.
В следующей таблице приведены приблизительные потери давления для каждого размера Easyflex CSST; Пожалуйста, ознакомьтесь с таблицей до проектирования.
Стандарты и перечни продукции
Сертификация
Гофрированные трубы из нержавеющей стали соответствуют требуемому стандарту и полностью соответствуют ASTM A 312. Латунные фитинги (DZR) соответствуют требуемому стандарту и полностью соответствуют EN12164 и SANS1303. Как CSST, так и необходимые комплекты переходников соответствуют стандарту SANS1689.
.
Фитинг
На следующей схеме показан метод соединения:
- A. Внутренняя направляющая (ПТФЭ)
- B. Силиконовое уплотнительное кольцо
- C. Наружная втулка (ПТФЭ)
- D. Латунная гайка для фитинга
- E. Гофрированная трубка из нержавеющей стали
- F. Фитинг из латуни DZR
- G. Внутренняя глубина фитинга
- H. Внутренний диаметр фитинга
- I. Ширина латунной гайки
Установка
ШАГ 1:
Измерьте необходимую длину трубки
ШАГ 2:
Отрежьте трубку с помощью трубореза
(отрезание должно производиться в канавке на прямом участке трубы)
ШАГ 3:
Снимите латунный обжимной фитинг с необходимого латунного фитинга
ПРИМЕЧАНИЯ ПО УСТАНОВКЕ:
• При разрезании Easyflex CSST могут получиться острые края, при работе с трубками соблюдайте необходимые меры предосторожности.
• Комплекты адаптеров Easyflex предназначены для установки с латунными компрессионными фитингами, соответствующими стандарту SANS 1067-1, детали и их установка должны соответствовать стандарту SANS 1689 – «Системы гофрированных трубопроводов из нержавеющей стали для горячего и холодного водоснабжения».
ШАГ 4:
Наденьте латунную гайку на трубу внешней втулкой вверх
ШАГ 5:
Установите силиконовое уплотнительное кольцо на 2-ю канавку с конца
9
0108 Шаг 6:Подходит для внутреннего руководства в латунную фитингу DZR и затяните вручную
Шаг 7:
. УСТАНОВОЧНЫЙ РАЗМЕР
ДОПОЛНИТЕЛЬНЫЕ ПРИМЕЧАНИЯ:
• Методы крепления – при креплении CSST к стенам или другим поверхностям крепления должны соответствовать стандарту SANS 1689
покрывается эпоксидной грунтовкой с высоким содержанием цинка или термически напыляемым алюминием (TSA) в соответствии с инструкциями изготовителя покрытия, когда существует опасность растрескивания под напряжением, особенно при температурах выше температуры окружающей среды.
Установка должна соответствовать требованиям SANS 10252-1
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ:
Обратите внимание, что приведенные выше шаги и информация служат только в качестве руководства. Ответственность за полное соблюдение применимых стандартов, правил и правил, установленных соответствующими сантехническими и строительными органами, лежит исключительно на покупателе/пользователе. Кроме того, необходимо соблюдать все требования, изложенные в соответствующем Бюро стандартов Южной Африки. В противном случае клиент/пользователь несет полный риск.
Только лицензированные и квалифицированные специалисты должны устанавливать, модифицировать или ремонтировать CSST Easyflex. Необходимые аксессуары, указанные в применимых стандартах, должны использоваться вместе с Easyflex CSST. Должны быть приняты все разумные меры предосторожности, чтобы гарантировать, что перед установкой или во время строительства и сборки Easyflex CSST не будет поврежден или подвергнут воздействию вредных химических веществ.
