Чертеж печки на отработанном масле
Как выполнить печь на отработке
Кол-во машин на наших дорогах растет постоянно. Увеличивается и уровень вредных отработанных газов в атмосфере, становится больше масса износившихся шин и запасных частей на свалках. Однако, один вид автомобильных отходов все же может принести настоящую пользу.
Это отработка масла из мотора и других узлов и агрегатов, применяющаяся многими автолюбителями и даже владельцами дома в качестве энергоносителя для обогревания гаражей и домов. Центральную роль тут играет печь на отработке, очень часто – рукодельная. Цель нашей публикации – рассказать про устройство аналогичных печек и способах их изготовления дома.
Печь на отработке для гаража
В широких кругах владельцев машины этот простой аппарат отлично известен. При его помощи можно удачно обогревать маленькие помещения, где нет больших требований к чистоте или эстетике. Это гаражи, маленькие домики за городом, мастерские и другие подобные сооружения.
Показанные на рисунке самодельные печи на отработке имеют следующие положительные качества:
- конструкционная простота и дешевизна;
- нетребовательность к качеству топлива;
- хорошая отдача тепла;
- отопитель прекрасно переносит периодические растопки в зимнее время;
- компактность и мобильность;
- отсутствует необходимость проведения установочных работ.
Для того чтобы обычная масляная печка функционировала надежно и устойчиво, требуется исключительно одно — дымоходная труба с хорошей тягой.
Из плохих качеств стоит отметить невысокий КПД самого агрегата и присутствие плохого запаха паров масел, появляющихся на некоторых режимах работы. Также нужно отметить разнообразные загрязнения в виде пятен на полу или одежде, неминуемо появляющиеся при непосредственном контакте с автомобильной отработкой. Тем не менее, увеличить рабочую эффективность печки вполне по силам каждому домашнему умельцу, про это будет сказано ниже.
Устройство и рабочий принцип печки
Аппарат состоит из 2-ух баков – нижнего и верхнего, которые соединены между собой перфорированной трубой. При этом верхний бак смещен относительно поперечной оси нижнего. В совершенстве форма таких емкостей – цилиндрическая, однако, как говорит практика, печка с прямоугольными баками не прекращает работу абсолютно не хуже. Для установки на пол конструкция имеет ножки.
Ниже на схеме показано устройство печи:
Аппарат действует по принципу газогенераторного сжигания тяжёлого топлива. Как понятно, температура возгорания машинного масла очень большая, благодаря этому дома можно его сжечь, если только обратить в пары. Чтобы этого добиться, нижний бачок заполняется отработкой через воздушное отверстие ориентировочно частично, после этого выполняется розжиг. Тут вряд ли можно обойтись без легкого топлива наподобие бензина или растворителя.
Горение бензина вызывает нагрев отработанного масла и его парообразование, благодаря чему пары загораются и печка поэтапно переходит в режим функционирования. В нижнем баке, являющимся одновременно топкой, происходит первичное сжигание топлива с подачей воздуха через отверстие. Интенсивность процесса изменяется заслонкой, перекрывающей воздушный поток. Топливный расход на максимуме составляет 2 л / час, в режиме поддержания температуры – 0.5 л / час.
Рукодельный отопитель на отработке оснащен по вертикали газоходом с большим количеством отверстий для прохода вторичного воздуха.
Попавшие в трубу с перфорацией продукты горения вперемешку с масляными парами удачно дожигаются в ней, и также изнутри верхнего бака. После дымовые газы огибают перегородку и покидают печь через отрезок трубы дымоотвода. Их температура очень большая, и чтобы не утратить большую долю тепла одновременно с газами, рекомендуется провести следующие мероприятия:
- провести дымоходную трубу вдоль стенки через все обогреваемое помещение с уклоном в сторону печи, способ испытанный, стены трубопровода отдают много тепла в комнатное пространство;
- сразу за отрезком трубы газохода установить гидроконтур – экономайзер, подключив к нему пару батарей отопления и маленькой бачок – аккумулятор.
Печь на отработке с гидроконтуром будет работать лишь в условиях непрерывного обогревания строения. В случае периодического протапливания систему придется заполнить антифризом. Зато КПД установки вырастет с неисправимых 40%, как у буржуйки, до оптимистичных 50—55%.
Как сделать?
Любой домашний умелец, владеющий техникой и приемами работ по сварке, может спокойно и быстро сделать этот самый простой аппарат.
Сначала необходимо выполнить заготовку материалов, смотря на чертежи печи, работающей на отработке:
Следуя столь детальному руководству, остается лишь взять и сделать сборку заготовленных деталей. Для работы понадобится типовый инструментальный набор и устройств:
- инверторный аппарат;
- угловая шлифмашина;
- дрель с набором сверл;
- набор слесарного инструмента;
- измерительные устройства.
По завершении сборки главное проверить две емкости на непроницаемость и качество сварочных швов, потому как масляная отработка на протяжении какого-то времени может проникнуть через очень мелкие изъяны и поры. Сделать это собственными руками нетрудно, есть очень много вариантов. Можно промазать швы керосином и определять наличие недостатков зрительно, либо намыливать стыки и подавать вовнутрь бачков сжатый воздух.
Чтобы обогревать помещения средней площади, мощность масляной печи необходимо повышать, предложенной выше обычной конструкции будет мало.
Применяя этот рабочий принцип, мощность нельзя увеличивать бесконечно, но все таки варианты есть. К примеру, печь с 2-мя камерами дожигания, индивидуальным баком для топлива и выдвигающейся камерой сгорания, что представлена ниже:
Масляная печь с принудительным нагнетанием воздуха
Снабдить теплом целый личный дом площадью порядка 100 м2 может печка, работающая на масле и снабженная принудительным нагнетанием воздуха в территорию горения. Ее плюсы понятны:
- высокая мощность;
- большой коэффициэнт полезного действия сжигания топлива;
- можно достигнуть отличного КПД применения теплоты сгорания путем автоматизации агрегата;
- экономность.
Разумеется, в изготовлении подобная печь немного тяжелее, более того, рождается прямая зависимость работы отопителя от надежности электрического снабжения. В районах, где часты выключения электрической энергии, придется принять меры по обеспечению работы без разных перебоев печи при помощи разных генераторов.
Печная конструкция с наддувом
Наддувная рукодельная печка на отработке собой представляет цилиндрический сосуд закрытого типа, изнутри которого расположена отлично нам знакомая камера дожигания в виде трубы с дырочками. Снизу сосуда находится створка для доступа к камере сгорания и розжига. Отрезок трубы дымоотвода приварен к верхней части цилиндра, а понудительная подача воздуха в трубу с дырочками через верхнюю крышку либо простой врезкой сквозь боковую стенку.
Отработанное масло размещается на самом дне сосуда и подается если для этого есть необходимость в режиме автомат. Способы подачи бывают самыми разными: из емкости насосом погружного типа либо при помощи поплавкового механизма, кому что больше нравится. Выше на рисунке показана схема печки с нагнетанием воздуха, водяной рубашкой и подачей топлива при помощи поплавкового клапана.
Отработанное масло на дне емкости зажигается путем добавки минимального количества бензина или растворителя, после включается вентилятор-нагнетатель.
После прогрева горючее начинает активно выделять пары, что сжигаются с избытком кислорода. В результате образуется мощный факел пламени, распространяющийся во все стороны, как видно на фото.
Совет. Такая конструкция печи имеет одну характерность: от крепкого пламени низ сосуда раскаляется докрасна. Когда необходимо обогревать одно помещение, то напротив этой зоны с наружной стороны устанавливают вентилятор обдува. Если же речь идет об домашнем отоплении, то печь снабжают водяной рубашкой.
Продукты горения, покидающие тело печи, имеют очень большую температуру (порой до 400 ?С), как и в прошлом случае. С целью недопущения выброса тепла и увеличения КПД агрегата дымотвод нужно в первую очередь снабдить водяным теплообменным аппаратом, подключенным к отопительной системе через накопительный бачок. Тогда можно достигнуть показателя эффективности печи порядка 80—85%.
Советы по изготовлению
Чтобы выполнить печь на отработке с наддувом, большого труда не составит взять устаревший баллон из-под пропана.
В нем нужно вырезать проемы для дверки и дымоотвода, и также врезать трубу для воздушной подачи. Диаметр последней не имеет важного значения, в нашем случае подойдёт размер 50 мм. Отверстия в трубе нужно сделать диаметром 9 мм по аналогичной схеме, как и в печке прямого сжигания. Более того, придется отрезать верх баллона и сделать крышку с уплотнением из асбестового шнура. Для комфорта не помешает прикрепить к ней ручки. Как это все реализовано в работе, можно взглянуть на видео:
Чтобы печь на отработке, выполненная собственными руками, могла работать в самых разнообразных режимах и поддавалась регулировке, ее снабжают подобающей автоматикой. Для этого приобретают контроллер с термопреобразователями и связывают его по схеме с вентилятором. Тогда появится возможность ставить нужную температуру нагрева и управлять ею, уменьшая если понадобится продуктивность нагнетателя.
Для справки. Очень часто эта конструкция делается без принудительной воздушной подачи. Работа агрегата всецело во власти от силы в дымоходе тяги, а управление происходит ручным способом, заслонкой.
Заключение
Не скажешь, что рукодельная масляная печь – это очень обычное устройство и его сделать раз плюнуть. Но, с другой стороны, никаких необыкновенных трудностей тут нет, строго повозиться придется только с наддувной версией печи на отработке. Достаточно времени отнимет изготовление водяной рубашки или трубного змеевика на дымотвод, да еще процесс установки и настройка автоматики.
Чертеж печки на отработке
Печка, работающая на отработке, чертежи, схемы, фото, видео работы печки на отработке. Печь на масле собственными руками. Как практически бесплатно отопить автогараж, бокс, рабочее помещение, дачу или теплицу? При помощи самодельной печки работающей на отработке.
Отработанное моторное масло можно сказать почти что бесплатное горючее, оно есть у каждого автомобилиста, а для сотрудников автостанций и транспортных фирм достать отработку не будет трудно. Обогревать помещение можно почти что за копейки, если имеется возможность доставать отработанное масло, расход масла 1 литр на час работы печи.
Как выполнить печку работающую на отработке?
Рассмотрим самую примитивную и проверенную временем конструкцию печки на отработке. На рисунке предоставлена схема печи на отработке.
Устройство печи предельно обычное. Печь состоит из 2-ух камер, которые соединены патрубком с отверстиями для вентиляции. Нижняя камера это емкость для топлива, также она исполняет функции атомайзера.
В нижней емкости есть отверстие с заслонкой для заливки масла и регулировки воздушной подачи в камеру.
К нижней камере приварена вертикально труба с дырочками, по существу это дожигающая камера для сгорания паров кипящего масла. Через отверстия подается воздух для поддерживания горения пламени.
К трубе сверху приварена камера воздухообменник с межкомнатной перегородкой, которая останавливает тепло, таким образом дает возможность полноценно сгореть парам масла, и увеличивает отдачу тепла печки.
Верхняя камера совмещается с дымоотводом. Как правильно выполнить дымотвод для печи буржуйки, чтобы печь не дымила узнать можно из данной статьи.
Как не прекращает работу печка на отработке?
Моторное масло само по себе не горит, горят пары масла, чтобы масло начало испаряться необходимо, провести следующие действия:
В нижний бачок печки наливается масло отработка и чуть-чуть бензина (50 грамм). При помощи фитиля на палке через отверстие поджигается бензин в камере.
При возгорании бензина в камере выделяется приличное количество тепла, в результате масло закипает и образовывает пары, которые загораются и горят в трубе. Когда бензин в камере выгорит, печь уже будет работать за счёт разогретого масла выделяющего горючие пары.
Взглянуть печку на отработке в работе можно на этом видео.
Чертежи печки на отработке.

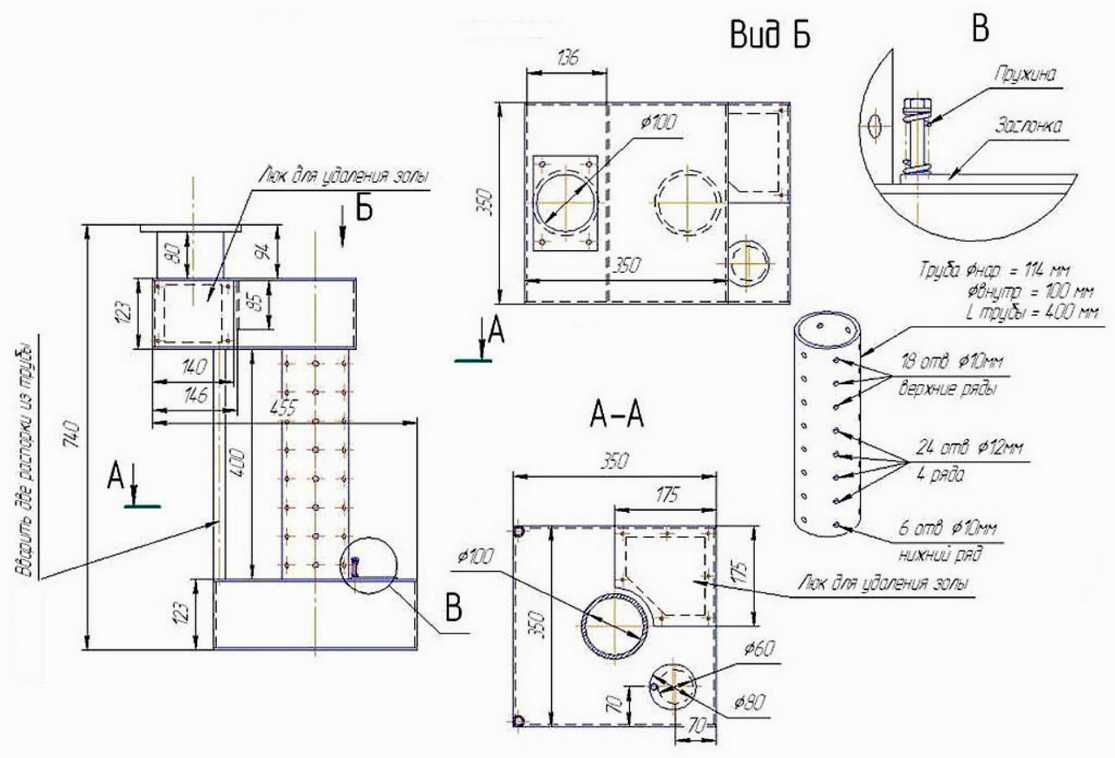

На рисунке ниже предоставлены чертежи печи работающей на отработке машинного масла.
Печь можно улучшить, чтобы часто не заправлять печку, данный процесс можно чуть-чуть автоматизировать. К нижней емкости необходимо в одном уровне прикрепить добавочный бачок большей ёмкости, по мере сгорания масла в камере, масло из бачка будет поступать по трубе в камеру.
Печка с добавочной емкостью для масла.
При эксплуатации печи на отработке требуется соблюдать меры безопасности.
Сама по себе печь пожаробезопасна если исполнять несложие правила:
Печь не оставляйте без присмотра на длительное время.
Соединения на дымоходе обязаны быть герметичны.
Крепкий сквозняк провоцирует крепкое пламя.
Остерегайтесь проникновения воды в масло, это провоцирует выплёскивание горячего масла из бака.
В помещении, где работает печка, должна быть обязательно система вентиляции, или открытая форточка, при возгорании паров масла, выделятся вещества которые вредны, они выходит в дымотвод, при нарушении конструкции вещества которые вредны как правило попадают в пространство помещения.
Как выполнить печку на отработке собственными руками: чертежи, видео, фото процесса
Теплоснабжение гаража – проблема не наиболее важная. Но большинство владельцев автомобилей, кто часто проводит время со своим металлическим другом, пытаются это времяпровождение выполнить удобным.
Благодаря этому думают о том, какой аппарат установить, чтобы и тепло было, и затраты на эксплуатацию были очень маленькими. Один из подобных вариантов – прибор для нагрева, действующий на отработке. Хорошо данный тип топлива ? один из очень дешёвых и доступных. Благодаря этому в нынешнем обзоре станем разбираться, из чего собирается печка на отработке собственными руками. Чертежи, видео и фото смогут помочь подробно проверить весь процесс изготовления.
Что такое отработка
Отработка – это техническое масло, которое применяется изнутри автомобильных моторов, сливаемое из них после завершения срока его эксплуатации. Другими словами, это стопроцентный нефтепродукт, в который добавляют разные присадки для увеличения эксплуатационного периода трущихся между собой деталей двигателя автомобиля.
Под воздействием больших температур и воздуха техническое масло теряет собственные технические характеристики. Благодаря этому его с определённой периодичностью меняют на новое. Собственно слитое масло и называют отработанным или отработкой.
Все масла, которые используются в двигателях машин любой марки, являются горючими веществами. Собственно поэтому их часто и применяют в качестве топлива.
Но сгорая в огне, отработка после себя оставляет очень и очень много отходов, часть из которых токсична. Чтобы сделать меньше концентрацию подобных веществ, мастера выдумали масляные печки, которые работают на отработке, которые работают по принципу нагрева отработанного масла. Собственно в процессе нагрева до больших температур масло начинает распадаться на составляющие, часть из которых считается горючими смесями. Они-то и сгорают в огне, выделяя огромную энергию тепла. Разумеется, присутствие кислорода в данном процессе в первую очередь.
Рабочий принцип печки на отработке
Гореть отработка, а ведь было определено, что это тяжёлое, загрязнённое масло, будет плохо. Благодаря этому его нужно расщепить. Существует два варианта: при помощи кислорода, другими словами провести окисление, или способом нагрева. Первый вариант отбрасывается сразу, так как это задумка не на бытовом уровне.
Сам процесс расщепления именуется пиролизом. Наиболее простой способ – задействовать горение самого топлива. При этом необходимо отметить, что пиролиз – процесс саморегулируемый и самоподдерживающийся. Но прежде чем он начнётся, нужно отработку подогреть до температуры +400°С, чтобы она стала выделять горючие пары. Как только это случится, пиролиз начнёт сам себя поддерживать и контролировать. И это довольно хорошо.
Благодаря этому обогревательный прибор, на отработке действующий, ? это простая конструкция. В любом случае, не тяжелее обыкновенной кастрюли. Так как, в сущности, это ёмкость, в которой греют горючее. Собственно в ней и происходят газогенераторные процессы. Главная плодотворная характерность подобного агрегата – труба с большим количеством сквозных отверстий. Собственно по ней поднимаются горючие пары, а через отверстия вовнутрь поступает чистый воздух, обогащая пары кислородом. Данная смесь и горит в верхней камере, выделяя энергию тепла.
Минусы принципа сжигания отработанного масла для его же нагрева
Как говорит практика, конкретно такую печь на отработке устанавливают в гаражах.
Однако у такой конструкции есть существенные недостатки:
- Данный прибор не прекращает работу с открытым пламенем, что непозволительно в помещениях, где хранятся нефтепродукты.
- Поверхность из металла печки нагревается докрасна. Другими словами, такой аппарат – это большая вероятность ожогов и пожаров.
- Если кто-то мечтает получить высокую теплопроизводительность печи, то это не тот вариант. Нагреватели такого типа в основном выдают тепло не больше 15 кВт.
- Собственными силами остановить горение топлива в такой конструкции не выйдет. Оно должно полностью выгореть.
- Тушить порошковым огнетушителем такую печь нельзя. Порошок, попавший на раскалённый металл, здесь же разрывается. Благодаря этому только углекислотные огнетушители.
Внимание! Нельзя ставить вьюшку между камерой, где горит горючая смесь, и нижним бачком, где нагревается отработка. Пары отработанного масла плотные, у них в нагретом виде высокое давление. Благодаря этому кипеть горючее будет все время, как бы ни пытались остановить этот процесс.
Если дополнительно закрыть дроссель, то взрыв – процесс неизбежный.
Благодаря этому очень необходимо понимать, что выполненная собственными руками печь на отработке – это прежде, всего сварная конструкция. Никаких сборочных креплений.
Как избежать минусов
Итак, наиболее опасная часть печки – резервуар, в котором нагревается отработка. Благодаря этому замечательный вариант – освободится от него. Проблема такого рода давно решена на уровне промышленных котлов, работающих на мазуте. Для чего применяются специализированные горелки. Собственно в них сочетают одновременно несколько процессов сгорания топлива, а конкретно: пиролиз, сгорание и дожиг.
Когда задача стоит изготовления собственными руками горелки на отработке, чертежи для большинства профессионалов не требуются. Так как конструкция её не самая сложная, хотя характерность изготовления достаточно тонкая. Имеется несколько конструктивных исполнений горелок.
Упрощенный вариант такой горелки – пламенная чаша.
В сущности, это тарелка, разогретая до самой большой температуры, на поверхность которой капает отработанное масло. Горючее просто вспыхивает и здесь же горит. Стопроцентный эффект. Первая задача – подогреть тарелку до необходимой температуры.
Однако, как говорит практика, такие горелки все равно до конца отработку не сжигают. Благодаря этому чащу восполняют трубой с дырочками, где происходит перемешивание остатка горючих паров с кислородом. И это все дожигается в верхней топке.
Как выполнить печку на отработке собственными руками
Как уже говорили до этого выше, главное условие к прибору – соединение частей и деталей сваркой. Благодаря этому обладание инверторным аппаратом – главная необходимость. И чем лучше умения, тем надёжнее аппарат.
Печь на отработке из баллона с газом: чертежи и виды конструкций
Есть очень широкое количество конструкций печек из баллона с газом, которые работают на отработке. Рассмотрим очень популярные среди хозяев гаражей модели.
Упрощенный вариант
Такой вариант не только прост в изготовлении, так как баллон собой представляет готовую ёмкость, которую просто нужно доработать, но ис большой надёжностью сваренных стыков. С чего начинать, и что сделать – очередность операций:
- Необходимо открыть вентиль и спустить останки газа из баллона. В открытом состоянии он должен простоять пару дней. Лучше резервуар вымыть.
- Баллон поперёк в половину собственной длины отрезается угловой шлифмашиной. Потребуется верхняя часть.
- С неё сбивается вентиль. Выполнить это можно кувалдой, если он сам ни с того ни с сего не открутится.
- Из листа металла толщиной 3?4 мм вырезается блин диаметром, равным диаметру баллона.
- Его приваривают к отрезанной кромке.
- Из трубы у которых диаметр 100 мм вырезается кусочек длиною 60?100 см.
- В нём порядно сверлятся отверстия диаметром 6?8 мм. Вдоль периметра должно быть шесть отверстий, вдоль ? 8?10. Другими словами, количество отверстий ?в границах 50 штук.
- Трубу приваривают к бывшему месту установки вентиля.
- Сейчас чуть с боковой стороны на крышке баллона выполняется ещё одно отверстие диаметром 25?30 мм, к которому варится труба в 32 мм, длиною в 50 мм. На неё ставится заслонка. Собственно через неё и будет вовнутрь печи заливаться отработанное масло и выполняться поджог топлива.
Внимание! Закрывая и открывая заслонку, можно настраивать процесс горения изнутри топливного бачка.
Такую маленькую печку камерой дожига можно не комплектовать. Достаточно установить хороший наклонный дымотвод.
Печка на отработке из баллона с газом с надувом
Это более трудная конструкция по исполнению и изготовлению, но эффектнее, чем предыдущая.
После к трубе нужно подвести воздушный канал, это может быть все та же труба, через какую воздух при помощи вентилятора будет нагоняться в топку. Дымотвод подсоединяют с боковой стороны баллона или рядом с воздушным каналом. На фото опубликовано ниже показан чертёж, на котором показана принципиальная рабочая схема данного устройства.
Рабочий принцип печки на отработке с надувом
Печка на отработке капельного типа собственными руками
О рабочем принципе печек-капельниц мы говорили выше. В них важный элемент конструкции – чаша, на которую будет подаваться горючее в виде капель. Интенсивность подачи зависит от диаметра чаши и параметра температуры печи. Есть несколько разных вариантов подобных агрегатов. Отдельные из них показаны на фото опубликовано ниже.
Разновидности печек-капельниц, работающих на отработке
Из них две первые позиции – это печи, работающих в стандартном режиме. Две последние работают с надувом. При этом топливоподача может выполняться с боковой стороны, как показано на трёх первых схемах, или сверху через ствол воздушной подачи.
Изготовление подобного агрегата выполняется почти что также, как и в прошлом случае. Однако есть и собственные отличия:
Прочие разновидности печек на отработке
Разумеется, баллон с газом – замечательный вариант для производства печек-буржуек на масле отработке.
Однако есть и прочие материалы, и необязательно новые, из которых собирают печки. Это может быть труба с толщиной стены не менее 5 мм или листовое железо толщиной 4?5 мм. К тому же мастера рекомендуют разные конструкции, которые друг от друга отличаются добавочными полезными функциями. Рассмотрим отдельные из них.
Печь на отработке с гидроконтуром
Это более трудная конструкция, однако у неё одно очень существенное преимущество перед иными моделями. При помощи нее можно подогревать не только помещение гаража, но и бачка для воды. А можно её применять в качестве котла отопления, которым обогревают помещение приличных размеров. Другими словами, печку через теплообменный аппарат объединяют с системой водяной системы отопления, где выполнена разводка труб с процессом установки отопительных приборов.
Тут три конструктивные вариации:
- Теплообменный аппарат, он же полотенцесушитель (в этом случае), накручивается вокруг печи с наружной стороны. Из трёх вариантов – он легче в применении.
Печь на отработке со змеевиком
- Собирается печка из трубы, разделённая на 2 отсека: нижний – топка, верхний ? для воды.
Котёл для отопления с баком для воды, размещенным в верхней части
- Это аппарат с водяной рубашкой. Другими словами, между корпусом оборудования и топкой оставляется пространство, заполняемое водой.
Важная схема котла с водяной рубашкой
Печь на отработке закрытого и открытого типа
В чём отличие 2-ух моделей. Рукодельная печь на отработке открытого типа – это две камеры, соединённые между собой перфорированной трубой. Последняя имеет открытый вид, она ничем не защищена, и воздух забирается прямо через отверстия в камеру дожига. При этом труба может быть круглого сечения или прямоугольного.
Буржуйка на отработке с дожигателем из круглой трубы Печка с дожигателем из профильной трубы
Закрытая конструкция – это настоящий аппарат, с каждой стороны плотно закрытый. Изнутри него поставлен дожигатель из такой же перфорированной трубы.
Только воздух в него подаётся сверху с помощью вентилятора. В сущности, это печь с надувом. Правда, малых размеров приборы вентиляторами не укомплектовываются. В них работают естественные законы физики, когда воздух с более невысокой температурой самотёком поступает в территорию, где температура намного выше.
Печка закрытого типа из баллона с газом
Калориферы и вставыши
Что же касается калориферов на отработке, то подобные конструкции известны давно. Их даже делают на производстве. Сущность оборудования состоит в том, что нагретые и сгораемые в дожигателе горючие пары поступают в теплообменный аппарат, который обдувается вентилятором. Другими словами, это стопроцентный калорифер с самым большим КПД отдачи тепла. Чтобы вы убедились, про что идет речь, рекомендуем посмотреть видео ниже, в котором показана одна из моделей такого типа.
Что такое вставыш? Это все та же печь, работающая на отработке, и которую можно создать собственными руками по чертежам. Но здесь есть один момент, почему данный аппарат так именуется.
Дело всё в том, что вставыш на отработке предназначается как добавление для дровяной печки. Это как бы добавочная вставка, благодаря которой можно отказаться от применения дров. Последних во время зимы не напасёшься.
Дожигатель в виде трубы с дырочками соединяет бачок с жидким топливом с камерой сгорания печи на дровах. На фото опубликовано ниже показано, как две камеры соединены между собой изогнутым дожигателем.
Вставыш для печи на дровах, работающей на отработке
Как выполнить котёл на отработке собственными руками: чертежи и видеоинструкция
Все предыдущие позиции отвечали на вопрос, как выполнить печь на отработке. Рассмотрим, как выполнить котёл. Хотя между ними разница несущественная.
Печь на отработке — чертежи и схема изготовления
Derson Manufacturing – CLEAN BURN®
Связаться с нами
Контактная информация
Derson Manufacturing
200 Madison St.
SE
Watertown, MN 55388
Бесплатный номер: (800) 403-3456
Офис: (952) 955-2668
Электронная почта: dersonmfginc@aol. com
Веб-сайт: http://dersonmfg.com/waste-oil-furnaces.html
Подключиться к Clean Burn
Зона обслуживания
У нас есть полностью укомплектованные сервисные центры с оригинальными деталями OEM, чтобы обеспечить наилучшую возможную поддержку клиентов для печей на отработанном масле Clean Burn, котлов и центров по переработке отработанного масла. Приверженность Derson Manufacturing к обслуживанию сделала нас ведущим дистрибьютором печей на отработанном масле в Миннесоте и Западном Висконсине.
О нас
Derson Manufacturing обеспечивает установку, обслуживание, техническое обслуживание и запчасти для печей на отработанном масле.
Мы обслуживаем наших клиентов с 1979. Наш главный офис находится в Уотертауне, штат Миннесота, и мы гордимся нашим качественным обслуживанием на месте и индивидуальной установкой.
Являясь компанией по продажам и обслуживанию с полным спектром услуг, Derson Manufacturing является эксклюзивным авторизованным дистрибьютором Clean Burn в Миннесоте и Западном Висконсине. Мы предлагаем продажу, обслуживание и установку систем отопления на отработанном масле с участием специалистов по установке и сертифицированных технических специалистов, чтобы обеспечить долговечность и эффективность вашей установки Clean Burn.
ЗДЕСЬ ДЛЯ ВАШЕГО БИЗНЕСА
Мы рады возможности служить вам. Если вы ищете команду профессионалов, которая позаботится о вашей печи, мы надеемся, что вы выберете Derson Manufacturing. Каждый сервисный грузовик в парке Derson Manufacturing полностью укомплектован деталями и оборудованием, поэтому ваша печь может быть правильно отремонтирована при первой же остановке. Мы будем усердно работать, чтобы заслужить ваше доверие и доверие.
OEM-запчасти и авторизованный сервис
Оригинальные детали OEM
Оригинальные запасные части Clean Burn OEM можно приобрести исключительно у вашего авторизованного дистрибьютора. Использование оригинальных запчастей гарантирует, что ваши нагреватели и котлы на отработанном масле будут продолжать эффективно работать долгие годы. Не покупайте дешевые неоригинальные детали, найденные в Интернете, так как они могут повредить ваше отопительное оборудование и лишить вас гарантии. Ваш авторизованный дистрибьютор предлагает немедленную доставку всех запасных частей, а также телефонное обслуживание и поддержку.
ДОСТУПНО ИСКЛЮЧИТЕЛЬНО У ВАШЕГО ОФИЦИАЛЬНОГО ДИСТРИБЬЮТОРА
Clean Burn рекомендует использовать только оригинальные запасные части Clean Burn для ремонта и обслуживания вашего нагревательного оборудования Clean Burn. Мы хотим, чтобы каждый владелец оборудования Clean Burn имел максимально возможную производительность, поэтому, если вам требуется ремонт или техническое обслуживание оборудования, обратитесь к своему авторизованному дистрибьютору.
Для получения дополнительной информации о текущем обслуживании и списка деталей для вашего оборудования Clean Burn обратитесь к руководству по эксплуатации вашего продукта.
№1 в службе поддержки клиентов
Clean Burn — номер один во многих отношениях. Clean Burn является лидером на рынке печей и котлов, работающих на отработанном масле, мы №1 по удовлетворенности клиентов и №1, предлагающие лучшую гарантию в отрасли.
Ведущая в отрасли гарантия Clean Burn обеспечивает беспроблемную 100% замену теплообменника/камеры сгорания вашей печи в течение 10 лет или 15 000 часов; что наступит раньше. Это единственная 100% неограниченная гарантия в отрасли.
ООО «Клин Бёрн» — CLEAN BURN®
Ассортимент печей Clean Burn, работающих на отработанном масле, включен в список UL, представлен многочисленными моделями производительностью от 140 000 до 500 000 БТЕ/ч. Печи можно легко установить, подвесив к потолку или прикрепив к приподнятой негорючей платформе.
Наши котлы, работающие на отработанном масле, — ваш лучший выбор для экономичного и обильного производства горячей воды для мойки легковых и грузовых автомобилей, лучистого обогрева пола, обогрева помещений, таяния снега/льда и промышленной переработки.
Все модели надежных и эффективных международных печей и котлов Clean Burn доступны в конфигурации 230 В/50 Гц для международного применения. Продукты Clean Burn получили сертификацию «CE Marking» в Европе, сертификацию ERMA для Новой Зеландии, сертификацию «ГОСТ Р» в Российской Федерации, а также прошли оценку и поддержку уполномоченных органов в Европе, России, Азии, Новой Зеландии и Австралии. .
ЗДЕСЬ ДЛЯ ВАШЕГО БИЗНЕСА
Продукты Clean Burn приобретаются и обслуживаются исключительно через нашу дистрибьюторскую сеть. Для эффективного сжигания самых разных смесей отработанного масла для использования в качестве тепла требуется печь особого типа. Clean Burn — это особая печь. Нет ничего лучше Чистого Ожога.
Когда вы покупаете печь на отработанном масле, вы, вероятно, услышите, как кто-то скажет: «Это так же хорошо, как Clean Burn». Знаете, когда конкуренты так о вас говорят, это говорит о чем-то важном. Clean Burn является признанным стандартом качества всей отрасли печей на отработанном масле. Позвольте нам доказать это вам.
Мы приветствуем ваши запросы относительно Clean Burn, ее продуктов и возможностей. Пожалуйста, свяжитесь с нами, чтобы узнать, как мы можем удовлетворить ваши потребности в областях нашей компетенции.
Оригинальные OEM-запчасти
Оригинальные OEM-запчасти Clean Burn можно приобрести исключительно у вашего авторизованного дистрибьютора. Использование оригинальных запчастей гарантирует, что ваши нагреватели и котлы на отработанном масле будут продолжать эффективно работать долгие годы. Не покупайте дешевые неоригинальные детали, найденные в Интернете, так как они могут повредить ваше отопительное оборудование и лишить вас гарантии. Ваш авторизованный дистрибьютор предлагает немедленную доставку всех запасных частей, а также телефонное обслуживание и поддержку.
ДОСТУПНО ИСКЛЮЧИТЕЛЬНО У ВАШЕГО ОФИЦИАЛЬНОГО ДИСТРИБЬЮТОРА
Clean Burn рекомендует использовать только оригинальные запасные части Clean Burn для ремонта и обслуживания вашего нагревательного оборудования Clean Burn. Мы хотим, чтобы каждый владелец оборудования Clean Burn имел максимально возможную производительность, поэтому, если вам требуется ремонт или техническое обслуживание оборудования, обратитесь к своему авторизованному дистрибьютору. Для получения дополнительной информации о текущем обслуживании и списка деталей для вашего оборудования Clean Burn обратитесь к руководству по эксплуатации вашего продукта.
№1 в сфере обслуживания клиентов
Clean Burn — №1 во многих отношениях. Clean Burn является лидером на рынке печей и котлов, работающих на отработанном масле, мы №1 по удовлетворенности клиентов и №1, предлагающие лучшую гарантию в отрасли.
Ведущая в отрасли гарантия Clean Burn обеспечивает беспроблемную 100% замену теплообменника/камеры сгорания вашей печи в течение 10 лет или 15 000 часов; что наступит раньше.
